Система охлаждения ВАЗ 2107: устройство и схема

Главная » Устройство


Движение – это жизнь, но движение – это тепло. Попробуйте потереть ладошки друг об друга, и убедитесь в этом сами. Тепло – это финал превращений всех энергий, друг в друга. В теле человека происходят взаимные превращения белков, жиров, углеводов, которые  в результате  распадаются путём многостадийного ферментативного окисления с выделением тепла. В сердце автомобильного двигателя происходят также химические превращения топлива в выхлопные газы и воду, с выделением большого количества энергии, которая преобразуется в механическую, а часть рассеивается в виде тепла. Более того, это тепло нужно целенаправленно собирать и  отводить, сколько бы его не образовалось.  Именно для этого служит система охлаждения у автомобиля  ВАЗ 2107.

Если вспомнить, что КПД бензинового двигателя составляет в идеале 25%, а по городским пробкам – около 7%, то это значит, что из 40 литров полностью заправленного бака ВАЗ 2107 в условиях города вы на движение автомобиля потратили всего три литра! Сколько? Повторяем, три литра, мы не ошиблись. Куда девались остальные тридцать семь? Правильно, они сгорели бесполезным огнём, загрязняя воздух и изнашивая автомобиль. Карбюратор и инжектор улучшают КПД, но ненамного. Отведением этого тепла и занимается система охлаждения автомашины ВАЗ 2107.

Схема системы охлаждения двигателя следующая:

Устройство главных частей системы: (на рисунке двигатель ВАЗ 2106, на котором установлен карбюратор).

  • Собственно рубашка системы охлаждения двигателя (7), ходы и отверстия в блоке цилиндров, с её выпускным патрубком (4).
  • Насос системы охлаждения, или помпа (16), при работе которой возникает циркуляция охлаждающей жидкости (тосола, антифриза). Его устройство – на манер крыльчатки. Он находится в едином соединении с генератором, единым ремнём (15).
  • Термостат (18) разделяющий малый (при холодном двигателе) и большой (при горячем) круги циркуляции жидкости. Устройство термостата несложно, его задача открывать или закрывать клапан перепуска жидкости.
  • Шланги системы охлаждения (отводящие охлаждённую жидкость от радиатора и подводящую горячую жидкость в радиатор, шланги термостата, шланги к помпе и др. ).
  • Радиатор – основной теплообменник, несущий охлаждающую функцию. Устройство радиатора может быть различным, сейчас используется алюминиевый, но медный радиатор гораздо эффективнее, но менее стоек.
  • Вентилятор радиатора, в обиходе – «карлсон» (11) , включающийся при необходимости при повышении температуры двигателя.
  • Расширительный бачок, доступный для визуального контроля качества жидкости и её долива. От расширительного бачка к горловине радиатора идёт прочный шланг. Некоторые считают, что это шланг системы охлаждения, но это неправильно. Его функция – просто держать радиатор заполненным.

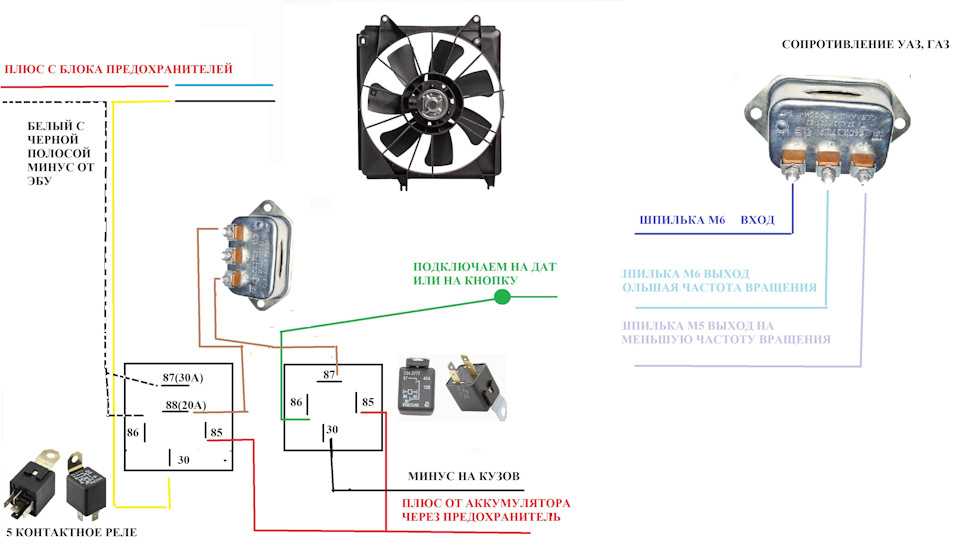

Полная схема системы охлаждения включает в себя дополнительные детали, такие как сливные пробки, датчик включения вентилятора, предохранитель вентилятора и другие. Напомним, что на ВАЗ 2107 устройство электрической цепи таково, что предохранитель вентилятора и звукового сигнала один общий, на 10 А. Это значит, что если вы будете чересчур сигналить при работающем вентиляторе (а это легко можно заметить по лёгкому шуму и увеличению расхода заряда), то рискуете остаться с перегретым двигателем.

Полный объём системы охлаждения на ВАЗ 2107 составляет 9,85 л. Неопытным водителям иногда кажется невозможным залить более 3-5 л, этому мешают воздушные пробки, которые нужно удалять. Объём пробок может составлять половину объёма всей системы! Емкость рассчитана на целиком заполненную рубашку, шланги, радиатор, и расширительный бачок.

В системе охлаждения температура замерзания антифриза должна быть не выше -40градусов по Цельсию.

Часто спрашивают: инжектор и карбюратор – есть ли разница в системе охлаждения? Да, есть, но незначительная.

Верхний рисунок – карбюратор, нижний – двигатель, на котором установлен инжектор. Разница в установке датчика системы управления температуры охлаждающей жидкости (5) если установлен инжектор, а также наличием узла подогрева корпуса дроссельной заслонки (4), на рисунке справа (инжектор). Двигатель, на котором установлен карбюратор, имеет более простую систему охлаждения.

Промывка системы охлаждения рекомендуется специальными жидкостями, но можно их подготовить самому на примере смеси для двигателя ЯМЗ 236 (двигатель ЯМЗ 236 дизельный, устанавливается на отечественные грузовые автомобили КАМАЗ, Урал).

В её состав входит соляная техническая кислота 30%, ингибитор ПБ-5, уротропин технический, пеногаситель, вода. Так как двигатель ЯМЗ 236 является дизельным, хорошо работающим на низких оборотах, то указанные компоненты хорошо промывают систему.

Упрощённая промывка системы охлаждения включает чистую воду, с добавлением ортофосфорной кислоты, которая хорошо убирает накипь как в ЯМЗ 236, так и в двигателях «классики».

На «Жигулях» можно купить 10 литров «Кока-Колы» и очистить систему охлаждения, до полного прогрева двигателя, главное —  выпустить газ из напитка. Так как объём системы охлаждения ЯМЗ-236 значительно больше, то «Кока-колы» уйдёт тоже много
