Система зажигания (СЗ) в любом авто является одной из важных в машине, так как именно ее оптимальная работа обеспечивает запуск мотора. Неисправности одного из элементов СЗ могут привести к неполадкам в работе силового агрегата. Что представляет собой схема зажигания ВАЗ 2109 карбюратор, какие неполадки могут случиться в ее работе и как самостоятельно настроить зажигание? Узнайте из этого материала.

[ Скрыть]

Общие сведения о системе зажигания «Девятки»

Система зажигания в 21099 инжектор или карбюратор являет собой совокупность множества компонентов и механизмов, взаимосвязанных друг с другом. Основное назначение СЗ заключается в производстве электрического разряда, который впоследствии используется для возгорания топливо-воздушной смеси в цилиндрах мотора. Одним из основных параметров СЗ считается момент появления этого разряда, то есть искры, поскольку именно этот параметр определяет правильность работы силового агрегата.

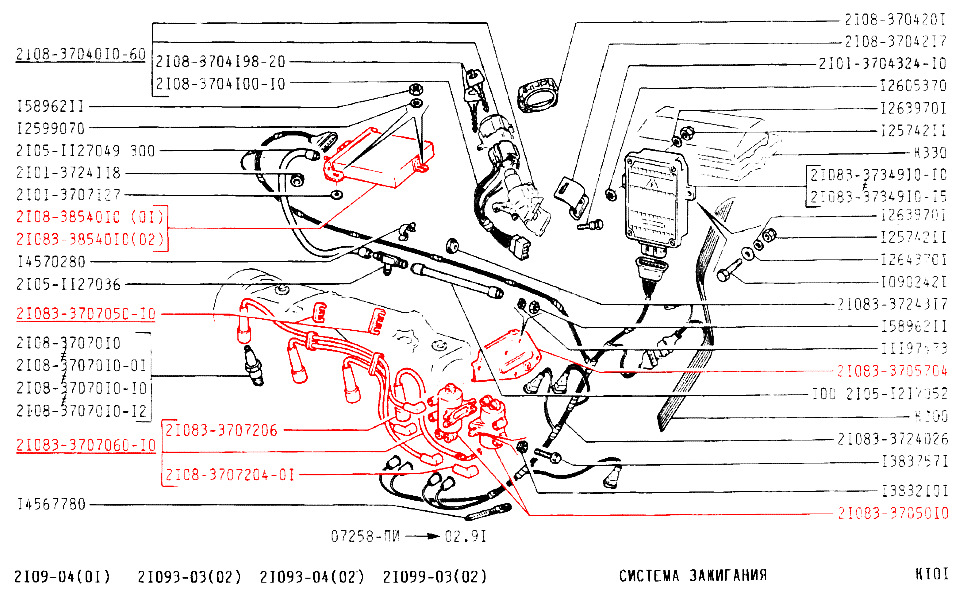

Какие элементы включает в себя электросхема СЗ:

1. Катушка или модуль. Это устройство обрадует высоковольтных разряда и осуществляет его передачу на свечи по высоковольтным кабелям.
2. Свечи. Данные устройства используются для передачи высоковольтного импульса в цилиндры силового агрегата, где находится топливо-воздушная смесь. Свечи со временем могут работать некорректно, причиной тому является износ либо образование нагара на электродах. Такие проблемы могут привести к некорректной работе двигателя в целом, а также трудному его запуску в частности.
3. Высоковольтные провода. Они соединяют распределительный узел со свечами. Работоспособность высоковольтных проводов также важна, поскольку в случае их пробоя водитель также может столкнуться в некорректным функционированием ДВС.
4. Распределительное устройство. Этот узел распределяет высоковольтный разряд по определенным свечам, поскольку цилиндры должна срабатывать в определенном порядке. Одним из основных компонентов распределителя является вакуумный регулятор.
5. Коммутатор.
6. Монтажный блок.
7. Реле зажигания.
8. Выключатель, то есть замок. С его помощью водитель дает команду на запуск мотора (автор видео — Наиль Порошин).

Чем грозят неисправности в зажигании?

Оптимальная работа всей ЗС зависит от работоспособности всех ее элементов, а также выставленного момента. На практике карбюраторные ДВС нуждаются в более точной регулировке.

Предлагаем более подробно ознакомиться с неполадками:

1. Силовой агрегат детонирует. Когда водитель жмет на газ, из-под капота начинают доноситься звенящие звуки. На практике такие неполадки появляются в транспортных средствах по причине выставленного слишком раннего момента. В результате это становится причиной неправильной работы ДВС, а последствии это может привести к деформации поршневых колец.
2. Когда заводится мотор, из выхлопной трубы выходит черный дым. Такие неполадки обычно свидетельствуют о том, что угол опережения выставлен неправильно, момент слишком поздний. Разумеется, избавиться от такой неполадки позволит правильная регулировка.
3. При работе на холостом ходу силовой агрегат троит, работает неравномерно.
4. ДВС работает с перебоями, когда автомобилист нажимает на газ, проявляются провалы. То есть водитель жмет на газ, а машина не разгоняется.
5. Снизилась мощность силового агрегата, то есть для набора скорости ему требуется значительно больше времени. Такая проблема может быть обусловлена тем, что топливо-воздушная смесь не полностью сгорает в цилиндрах ДВС.

При появлении таких неполадок автовладелец должен заняться диагностикой СЗ, а если есть необходимость, то отрегулировать момент. На практике большинство неисправностей связано именно с этим. Но перед тем, как заняться регулировкой, нужно убедиться в том, что все компоненты работают верно. Следует продиагностировать свечи, состояние высоковольтных проводов, катушки и распределителя. Только если все эти элементы будут целые, нужно начинать регулировку.

Фотогалерея «Неисправности СЗ»

Самостоятельно регулируем систему

Для того, чтобы мотор работал в нормальном режиме, нужно выставить угол. Для выполнения этой задачи вам понадобится приготовить инструменты, в частности, ключи и отвертки. Прежде чем приступить к регулировке, следует запустить ДВС и дать ему поработать, пока он не прогреется. Обратите внимание на то, что холостые обороты должны составлять не меньше 800 в мин.

После того, как ДВС будет прогрет, нужно открыть капот и отсоединить силиконовый патрубок, с помощью которого производится разрежение со штуцера. Один конец этого патрубка необходимо поднести к вашему пальцу — в том случае, если после этого патрубок присосется, это говорит о том, что в системе имеется разрежение. Если это так, что нужно будет снизить количество оборотов двигателя до того момента, пока разрежение не прекратится. Далее, вам нужно будет заглушить ДВС и перегнуть патрубок, пока просвет не пропадет. При помощи гаечного ключа нужно будет ослабить фиксирующие гайки, с помощью которых крепится распределительный узел (автор видео — канал Ремонт Двигателя! И интересное!).

После того, как будет демонтирована пробка и очищен смотровой люк, вы увидите полоски, с помощью которых вы сможете настроить момент. Непосредственно сам маховик следует повернуть до момента, пока он совпадет с удлиненной меткой. Эти действия позволят вам оптимально настроить момент.

Когда все будет выполнено, вам понадобится стробоскоп или простая лампочка с подсоединенными к ней проводами, процедура настройки производится следующим образом:

1. Красный кабель от лампочки следует подсоединить к положительному контакту на катушке под капотом.
2. Черный кабель — это заземление, то есть его нужно подсоединить к кузову транспортного средства.
3. Запустите ДВС, а затем проверните корпус распределительного устройства. Стробоскоп при этом должен посылать сигналы в такт к маховику. Сам корпус следует поворачивать до того момента, пока не будет совмещена отметка с риской на маховике.

Видео «Наглядное пособие по регулировке УОЗ»

Как правильно настроить систему и не допустить при этом ошибок — узнайте из ролика ниже (автор — Наиль Порошин).

Распиновка замка зажигания ВАЗ-2109

Главная » Электрооборудование » Вы читаете статью:

03.12.2018

15.12.2018 по Евгений

Завести большинство автомобилей и ехать дальше помогает предусмотренное для такой операции устройство – замок зажигания. Им оборудованы как автомобили иностранного производства, так и продукция отечественного автопрома, в частности, наши «девятки». Поломка или сбои в работе данного элемента создадут трудности для пуска двигателя водителем.

Содержание

• 1 Разнообразие замков для ВАЗ 2109
• 2 Используемые режимы включения
  • 2.1 Нулевой
  • 2.2 Первый – «зажигание»
  • 2.3 Второй – «стартер»
  • 2.4 Третий – «стоянка»
• 3 Тестируем исправность

Разнообразие замков для ВАЗ 2109

Отказавшись от левостороннего расположения как в «классике», конструкторы позаботились о комфортном правом месте для использования ключа в первых переднеприводных своих авто. Это добавило эргономичности в салоне. Для выполнения своей функции основной, используемый для старта автомобиля, элемент оснащен двумя составными блоками:

• механический;
• электрический.

Первый блок отвечает за фиксацию руля, в то время, когда изъят ключ. Во втором блоке имеется распиновка замка зажигания ВАЗ-2109, на которую возложена миссия по подаче напряжения на электроприборы-потребители.

Разработчики предусмотрели наличие определенных электрических приборов в девятой модели «Лады», которые способны работать вне зависимости от состояния блока зажигания. К ним относятся:

• автомобильная мигающая аварийка;
• «стопы» из тыльных фонарей;
• габаритная оптика;
• салонное освещение;
• лампочки света щитка приборов.

Необходимо учитывать, что схема замка зажигания ВАЗ-2109 подстраивается под его непосредственную разновидность. В «девятках» может быть установлено два типа замков:

• поздний образец, в котором предусмотрено три положения, не используется реле и активация осуществляется коротким ключом;
• ранний образец, в котором есть четыре фиксированных положения, встроено реле и предусмотрен длинный ключ.

Обычно водители легко визуально определяют тип установленной системы. Можно ориентироваться по рабочей длине ключика.

Используемые режимы включения

На каждом из проворотов предусмотрено подключение определенных приборов. Перед гнездом по кругу имеется разметка с указанием положения, которому соответствует определенный режим.

Нулевой

Для активации данного режима достаточно вставить в «секрет» ключ. При этом активными остаются приборы, которые напрямую подключены к аккумуляторной батарее.

Дополнительные потребители будут вводиться в эксплуатацию после поворота личинки на определенный угол. Напряжение поступает на контакты 30/1 и 30.

Первый – «зажигание»

В первой позиции водителю доступно включение переднего освещения, как ближний и дальний лобовой фонарь. Отзывчиво светится приборка и салон. Схема подключения замка зажигания ВАЗ-2109 задействована при данном повороте, пуская ток на пару 30–INT.

Когда имеется соединение выводов 30/1 и 15/1, то работоспособными оказываются задний фонари, свет заднего хода, поворотники, подпитывается обмотка возбуждения генератора. Также получает электропитание электромагнитный клапан ХХ.

В этой позиции замкнутыми оказываются контакты 30/1 и 15/2, что обеспечивает работу, кроме головной световой оптики, функционирование противотуманок, очистителя заднего стекла и его обогрев. На этот контакт выведены фароочистители, вентилятор отопителя и пропеллер охлаждающей системы двигателя.

Второй – «стартер»

Переведя ключ в текущее положение, водитель не блокирует подключение электропотребителей, запущенных при предыдущей позиции «зажигание». Это относится в полной мере как к замкнутым контактам пары 30/1 – 15/1, так и к паре 30 – INT.

Главным изменением, которое дает схема подключения замка зажигания ВАЗ-2109 в такой ситуации, является сработка пары контактов 30–50. Это позволяет запустить стартер.

Важно знать, что самостоятельно ключ в положении включения «стартер» не удерживается, а его пружинит в предыдущую позицию автоматически, как только водитель ослабит усилие.

Третий – «стоянка»

При таком угле поворота активированными остаются потребители, запущенные при положении «зажигание», замкнутых контактах 30 – INT. Также добавляется замкнутая пара 30/1 – P. Она ответственна за стояночное освещение.

Тестируем исправность

Срок службы замка ограничен. После выхода его из строя приходится проводить ремонт или полную замену изделия. Работоспособность проверяется после вставки ключа в «секрет».

Появляются неисправности из-за механического износа или потери контакта. Проверка осуществляется проворотом ключа. Если он начинает заклинивать, то в качестве временного решения допускается возможность использования силиконовой смазки, капнув ее внутрь.

Чтобы схема подключения проводов правильно функционировала, необходимо знать, какие контакты соединять между собой. Обычно пользуются следующей системой для проводов:

• красный соединяется с кабелем от стартера;
• розовый провод идет на «+» от 12 В АКБ;
• коричневый +12 В задействован для пуска реле зажигания;
• белый – включение реле;
• черный и голубой соединяют прочих потребителей.

Необходимо проводить проверку контактов на наличие нагара или на возможность окисления. Подгорающие контакты удастся услышать в салоне по характерному запаху сгоревшей изоляции.
