Chevrolet Lacetti Снятие обивки передней двери

Работу проводим при замене стеклоподъемника, стекла, внутреннего замка двери, цилиндрового механизма замка, наружной и внутренней ручек двери.

Работа показана на двери водителя автомобиля с кузовом хэтчбек. Обивка правой передней двери снимается аналогично.
Снимаем облицовку наружного зеркала заднего вида (см. Снятие наружного зеркала заднего вида).

Подложив под отвертку тонкий картон, поддеваем декоративную рамку внутренней ручки двери и немного отводим заднюю часть рамки от обивки.

Поддеваем рамку еще в одном месте и, преодолевая сопротивление фиксаторов

отводим её.

Вытягиваем из полости разъем жгута проводов высокочастотного динамика и, разъединив части колодки, снимаем декоративную рамку.

В нише подлокотника крестообразной отверткой отворачиваем саморез крепления блока переключателей электростеклоподъёмников

и вынимаем блок из отверстия в подлокотнике.

Нажав на фиксатор, отсоединяем колодку жгута проводов от блока переключателей.

Крестообразной отверткой отворачиваем три самореза нижнего крепления обивки двери.

Крестообразной отверткой выворачиваем фиксатор пистона крепления обивки двери.

Вынимаем пистон.

Отделяем обивку двери от внутренней панели, преодолевая сопротивление трех пистонов.

Отсоединяем разъем сигнализатора системы иммобилайзера.

Снимаем обивку двери

Расположение пистонов с внутренней стороны обивки передней двери.

Крестообразной отверткой отворачиваем два самореза крепления кронштейна блока переключателей и снимаем его.

Осторожно отклеиваем влагозащитную пленку.

Вид двери со снятыми обивкой и влагозащитной пленкой.
При сборке аккуратно приклеиваем влагозащитную пленку.

Поврежденные пистоны заменяем новыми.
Устанавливаем обивку передней двери в обратной последовательности.

Снятие обивки передней двери Шевроле Лачетти

Как снять обшивку двери Лачетти

Представляю полный фото отчет о том, как снять обшивку двери Шевроле Лачетти. А также напишу, как её снимать не нужно!

Обратил внимание, что очень много вопросов в интернете о снятии обшивки двери, а полного и понятного ответа нет. Вот решил сделать фото инструкцию по снятию обшивки двери, чтобы даже новичку было понятно и не осталось вопросов.

Почти во всех мануалах советуют начинать с демонтажа накладки ручки открывания двери, но при этом никто не показывает, как это сделать.

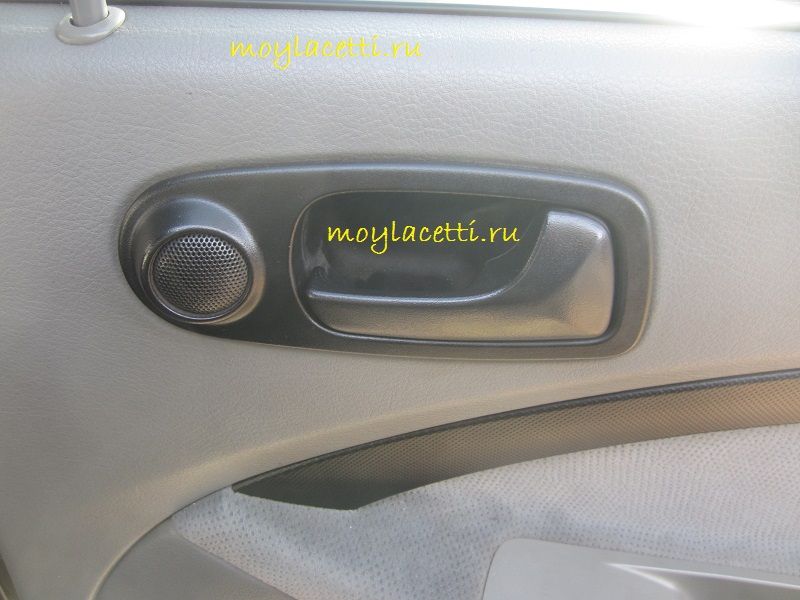

Ручка открывания двери Шевроле Лачетти

Только общие фразы, типа «аккуратно отвёрткой» или «осторожно, чтобы не сломать»! Больше, чем уверен, что они её всё-таки сломали сами! Это моё мнение. Поэтому, если Вы никогда не видели устройство этой накладки, тогда пока не трогайте её!

Обо всём по-порядку.

Как снять обшивку двери Лачетти самостоятельно

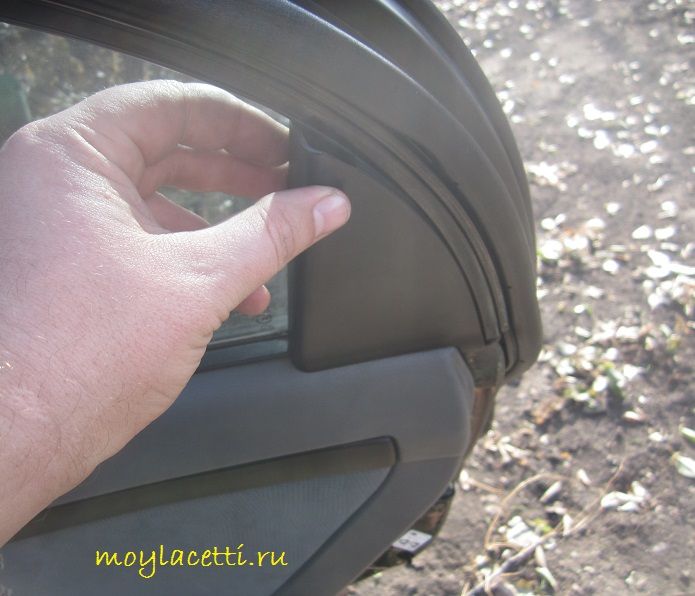

Снимаем руками декоративный уголок двери. Он держится на двух «держателях-пистонах»

Снимаем руками декоративный уголок двери Лачетти

Вот так выглядит без уголка

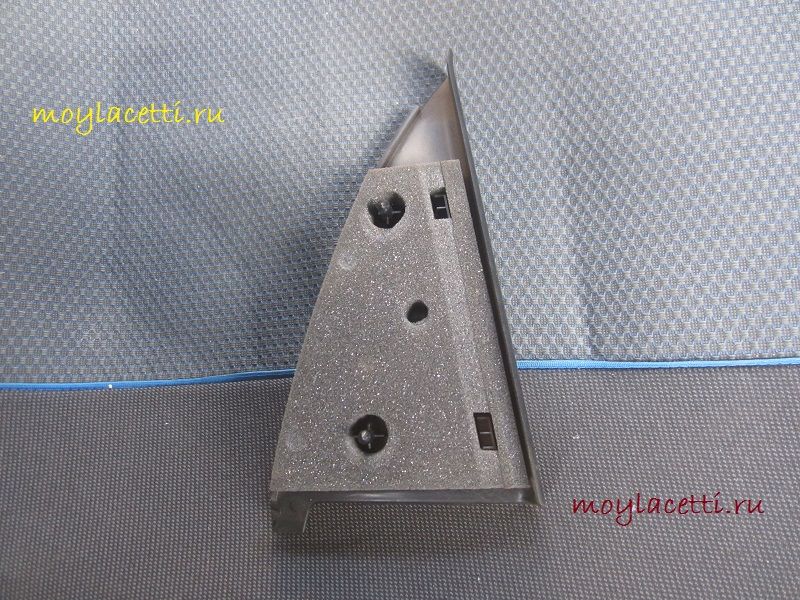

Вот сам демонтированный уголок

Декоративный уголок двери Лачетти

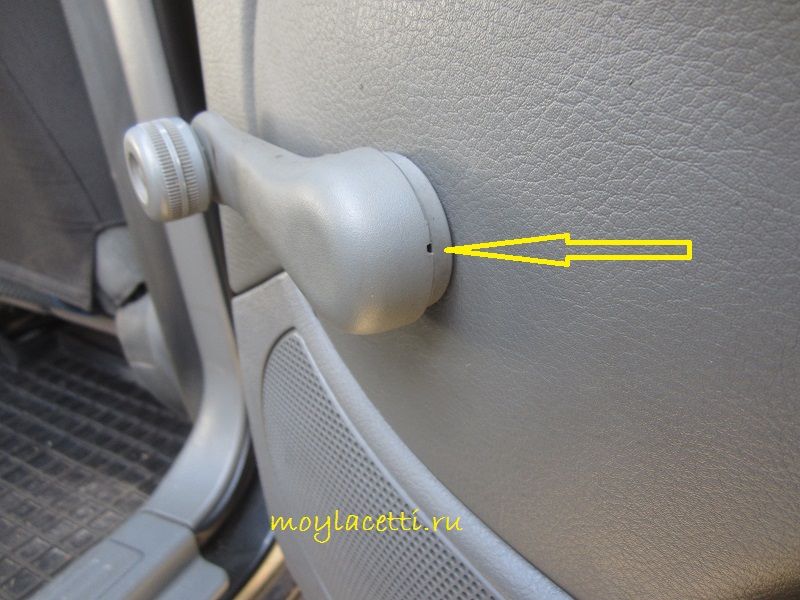

Если у Вас электрические стеклоподъёмники, тогда пропускайте этот пункт. Если механические, тогда нужно снять ручку стеклоподъёмника. Для этого находим паз в ручке

Снятие ручки стеклоподъёмника Шевроле Лачетти

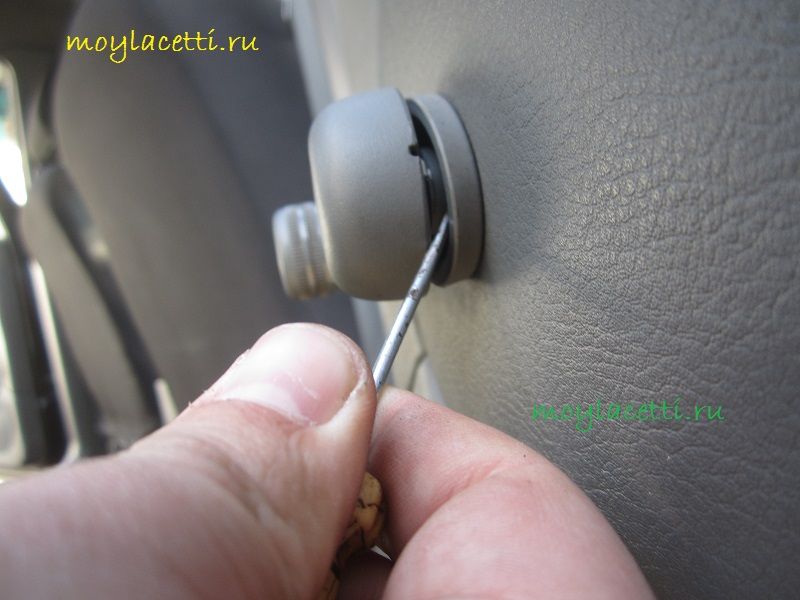

и вставляем в него отвёртку, раздвигая кольцо и ручку между собой. Там увидите металлический стопор. Его необходимо извлечь. Для этих целей очень хорошо подходит вязальный крючок. Но можно и обычной отвёрточкой.

Снятие ручки стеклоподъёмника Шевроле Лачетти

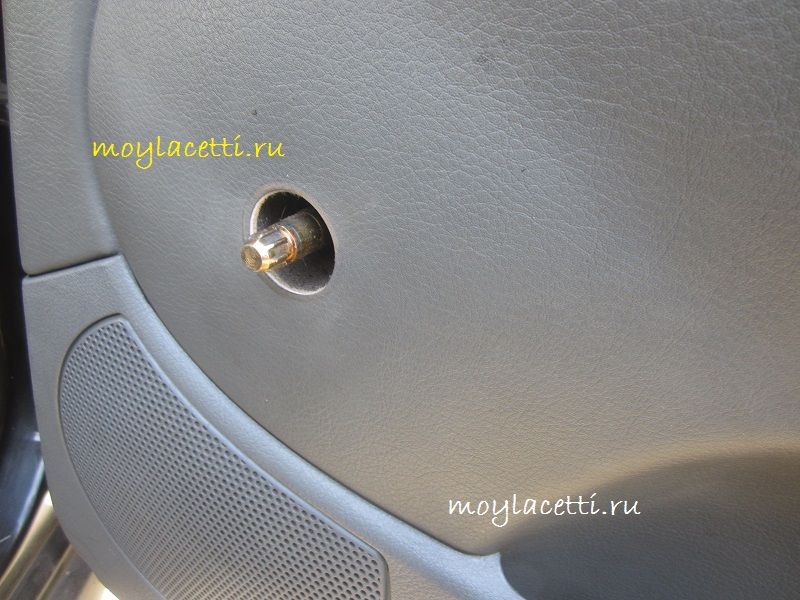

Ручка снята

Снятие ручки стеклоподъёмника Шевроле Лачетти

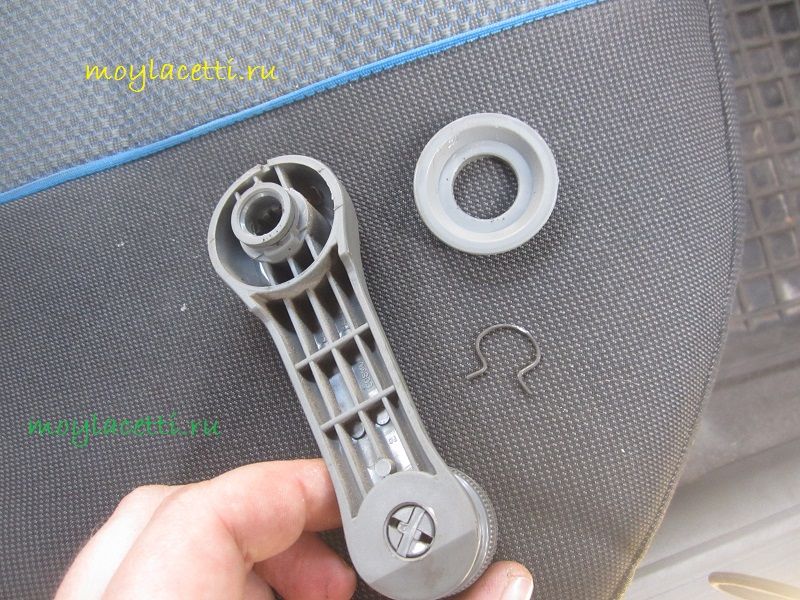

Сама ручка стеклоподъёмника Шевроле Лачетти

Снятие ручки стеклоподъёмника Шевроле Лачетти

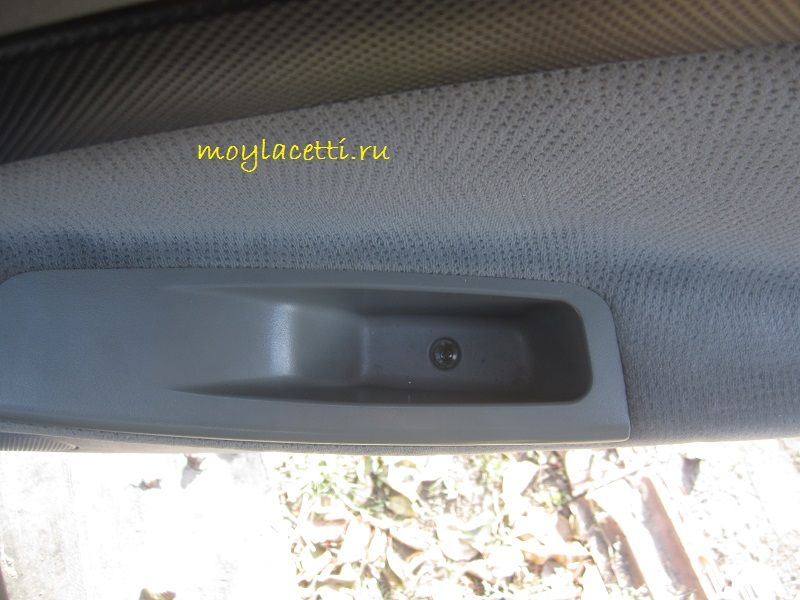

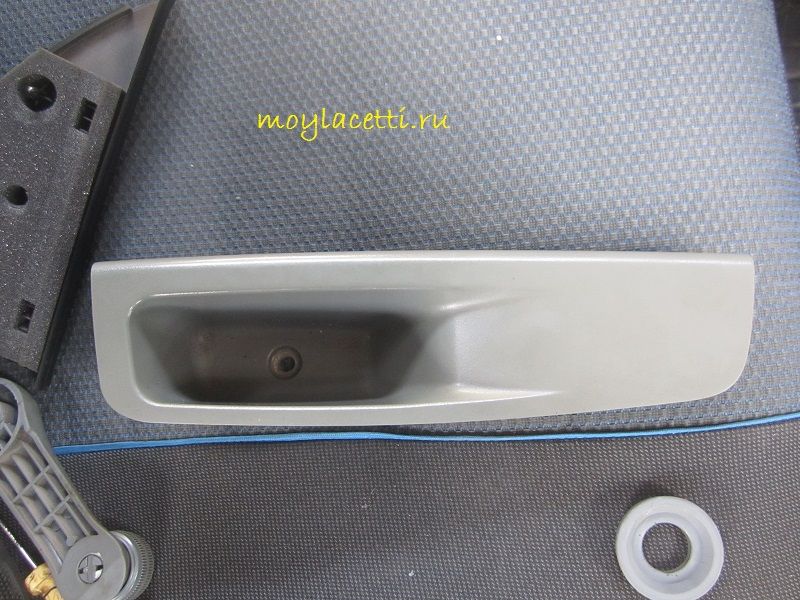

Откручиваем шуруп и снимаем ручку двери

Снятие ручки двери Лачетти

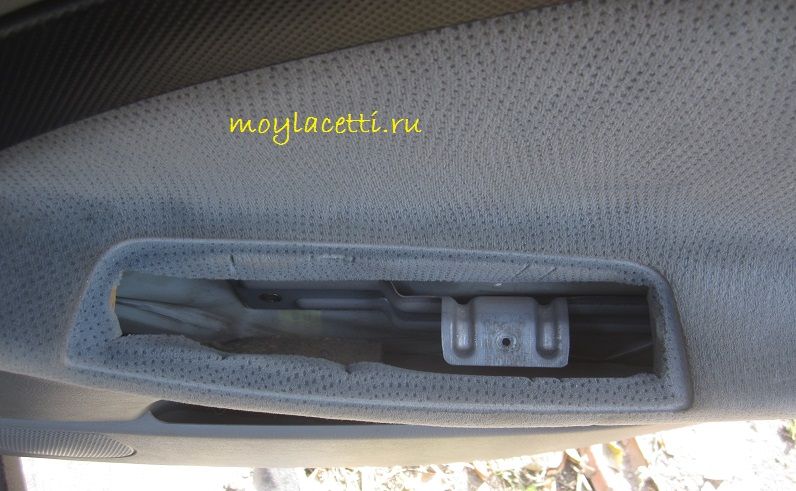

Если у Вас электрические стеклоподъёмники, тогда отключаем колодку проводов. Если механические, тогда просто убираем ручку в сторону

Снятие ручки двери Лачетти Снятие ручки двери Лачетти

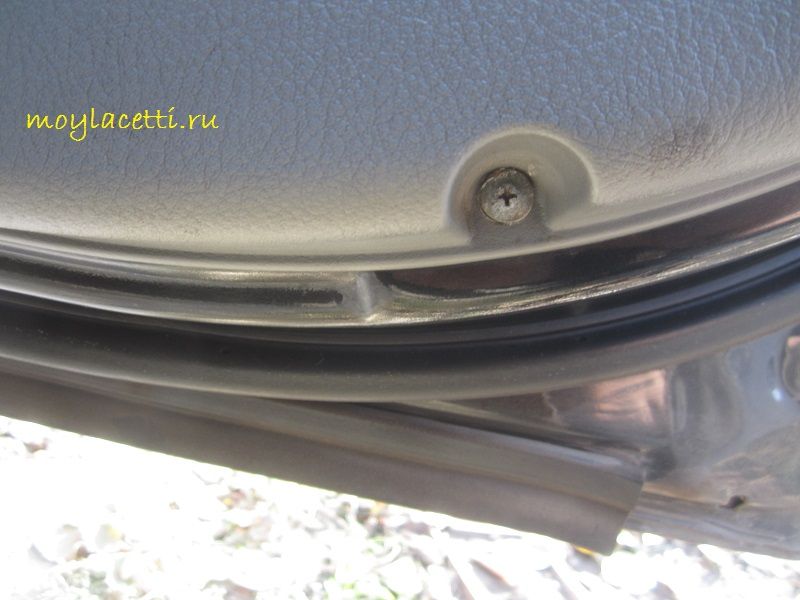

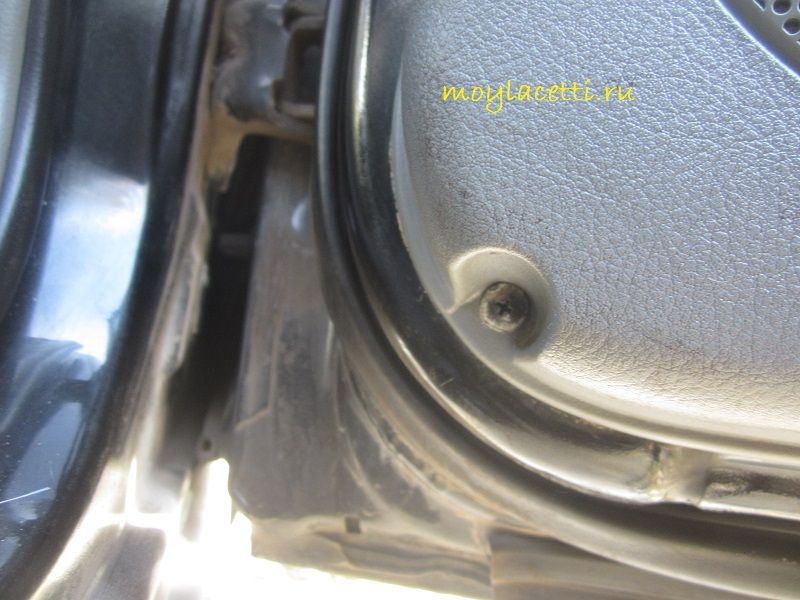

Откручиваем два шурупа снизу обшивки двери. Один справа…

Как снять обшивку двери Лачетти

…и один слева

Как снять обшивку двери Лачетти

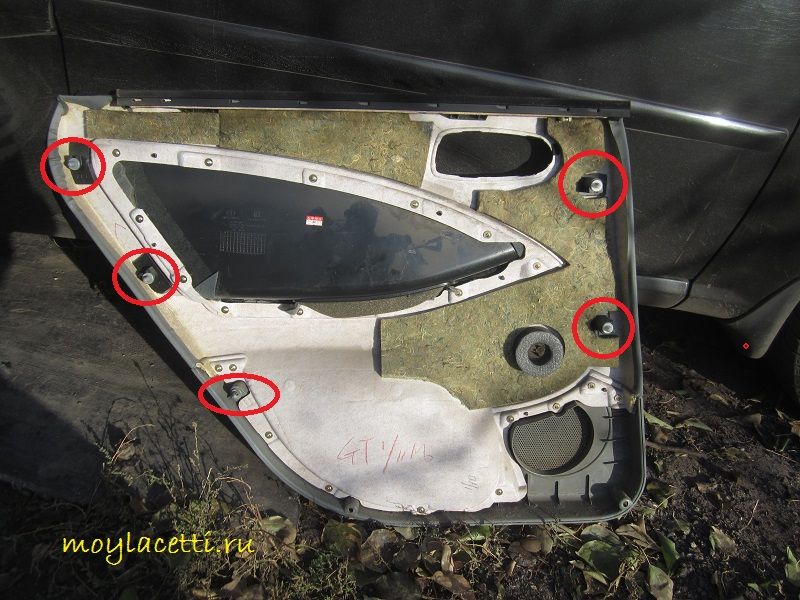

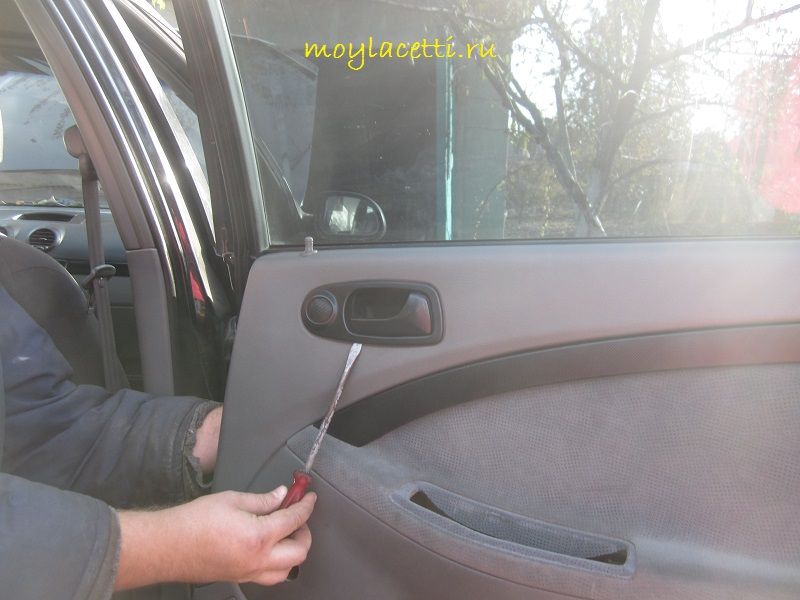

Теперь наматываем на отвёртку или монтажку тряпку, чтобы ничего не поцарапать и просовываем её между дверью и обшивкой, отщелкивая держатели. Их пять штук. Вот где они находятся, чтобы примерно знать, где приложить усилие (показано на уже снятой обшивке)

Как снять обшивку двери Лачетти

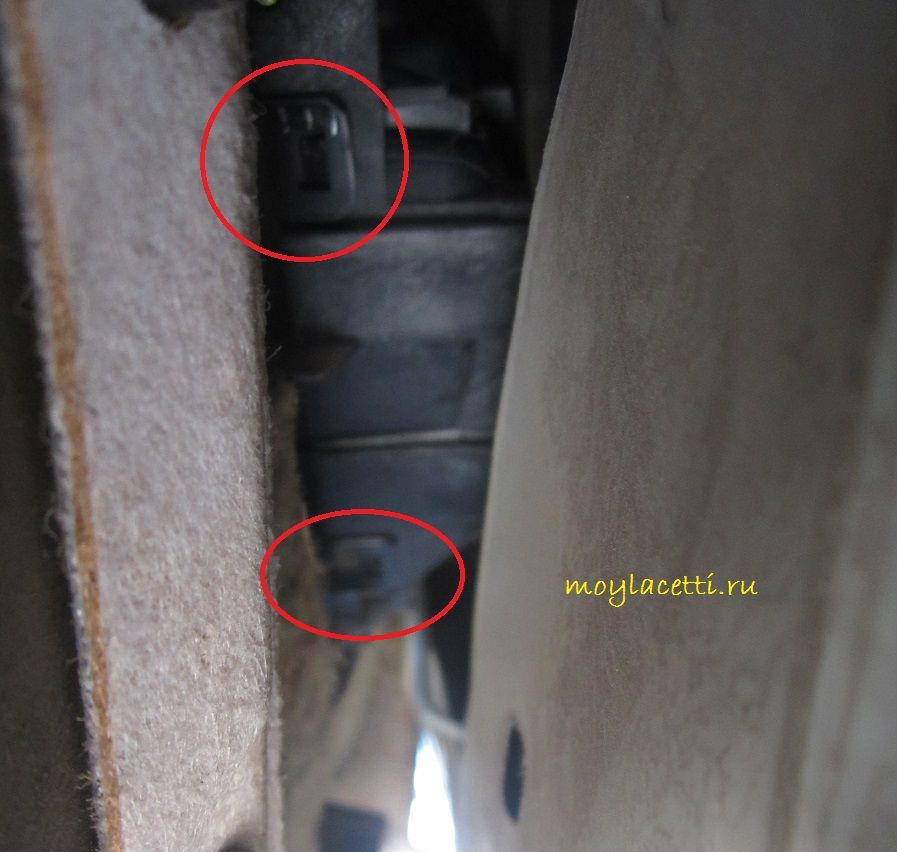

Вот теперь можно приступить к демонтажу накладки ручки открывания двери. Для этого не фанатично отгибаем обшивку от двери и видим те хрупкие «ушки» накладки, которые любят ломаться (вид снизу)

Как снять накладку ручки открывания двери Шевроле Лачетти. Вид снизу.

Если снимать по моему способу и делать всё аккуратно, тогда сто процентов, что ни одно «ушко» накладки не сломается.

Для этого одной рукой, засунув её между обшивкой, отгибаем «ушки» накладки, а второй рукой, при помощи отвёртки, подтягиваем одновременно накладку наружу

Дочь пробегала рядом, поэтому попросил её сфотографировать папу за этим занятием, а то обе руки заняты)))

Как снять накладку ручки открывания двери Шевроле Лачетти

Рукой можно достать нижние и боковые «ушки», а два верхних потом сами по себе практически соскочат.

Как видно, все ушки остались целы

Как снять накладку ручки открывания двери Лачетти

Осталось только, перемещая обшивку немного вверх, снять её с двери.

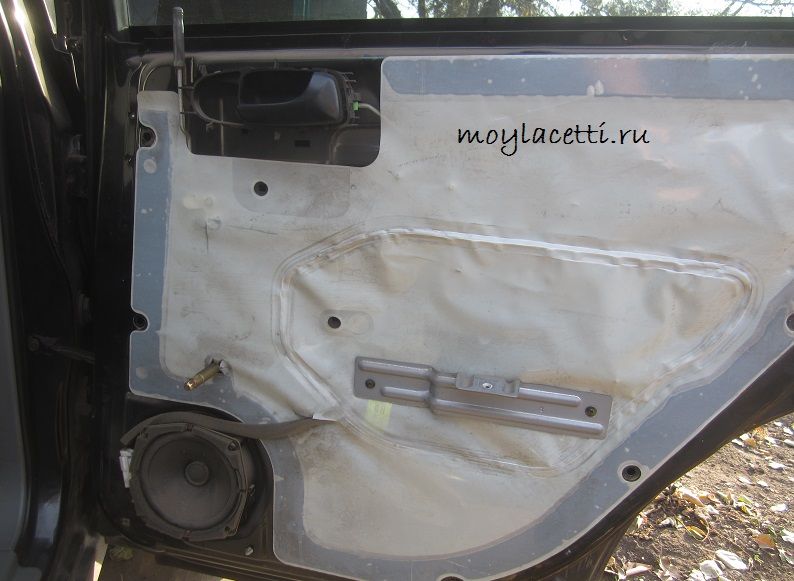

Как снять обшивку двери Лачетти

Вот и всё! Дальше делайте, что Вам нужно. Мне, например, необходимо было заменить динамик.

Мир Вашему дому и удачи на дорогах!

По теме:



Мне нравится 13+

Участники, которые лайкнули этот пост:

•

Как снять обшивку дверей Лачетти

Как снять обшивку передней двери Шевроле Лачетти хэтчбек?

Для снятия обшивки салона можете заказать специальный пластиковый инструмент с Алиэкспресса.

• Снимаем декоративную окантовку внутренней ручки открывания двери. Она крепится застежками, поэтому ее нужно просто поддеть чем-либо (отверткой или пластиковой лопаткой с Алиэкспресса).

• Обратите внимание на расположение застежек на снятой детали, в этих местах и поддевайте окантовку.

• Так как в ней находится высокочастотный динамик, необходимо отсоединить провода, которые к нему подключены. Здесь всё просто, аккуратно вытягиваете провода и находите соединительную колодку. Её то и нужно расцепить.

• Теперь понадобится отвертка. С её помощью необходимо открутить болт крепления дверной ручки и блок стеклоподъемников. Наверняка вы этот болт не раз замечали.

• Так как это стеклоподъемники, то тоже находите соединительную колодку и просто ее отсоединяете от самого блока стеклоподъемников.

• Далее той же крестообразной отверткой откручиваете 3 болта, которые крепят обшивку передней двери на Лачетти по нижнему контуру. А также находите пластиковый пистон-фиксатор в районе ручки открывания двери.

• Всё необходимое мы открутили, теперь отсоединяете обшивку от двери, преодолевая усилия крепления 3 пистонов., которые расположены изнутри обшивки двери Лачетти.
• Теперь осталось отсоединить разъем иммобилайзера, поэтому также находите колодку крепления и рассоединяете её.

• Обшивка снята, Вы великолепны!

Как установить обшивку передней двери Chevrolet Lacetti

Как не странно, но сборка производится в обратном порядке. Подсоединяете необходимые разъемы, сломанные пистоны заменяете при необходимости и в принципе всё. Сложностей возникнуть не должно.

Как снять обшивку задней двери Лачетти

• Чтобы снять обшивку задней двери на Лачетти необходимо сперва снять пластиковый треугольник как на фотографии. Он крепится обычными фиксаторами, поэтому при его снятии необходимо просто преодолеть их усилие.

• Теперь в выемке ручки двери нужно вывернуть саморез и извлечь эту нишу. Если у вас электрический стеклоподъемник, то к этой пластиковой облицовке подсоединяется колодка с проводами. Для отсоединения колодки необходимо просто нажать на край фиксатора и выдернуть его из разъема.

• Далее как и при снятии передней обшивки двери, нужно снять декоративную облицовку ручки двери. Удерживается она в пазах при помощи фиксаторов, поэтому для снятия необходимо ее просто поддеть.

•
•

• Сейчас остается выкрутить 2 самореза, которые крепятся по нижнему контуру обшивки задней двери. Там все просто, крестовой отверткой их просто выкручиваете.

• И всё, теперь обшивка задней двери Лачетти держится только на фиксаторах, преодолевая их усилие просто отделяете обшивку от металлической части двери.

• Вы великолепны!

Обшивка двери. Снять обшивку двери Шевроле Лачетти

Поводов для снятия обшивки дверей Шевроле Лачетти может быть несколько — ремонт замка, ремонт стеклоподъемника, установка динамиков и т.д. Процедура снятия довольно щепетильная, поэтому все работы нужно выполнять с особой осторожностью, так как легко можно сломать ту или иную деталь.

---

Инструкция по снятию обшивки передней двери Шевроле Лачетти

1. Первым делом необходимо снять верхнюю пластиковую рамку ручки открывания дверей. Будьте аккуратны, так как защелки легко ломаются. С помощью тонкой отвертки отщелкиваем верхнюю, а затем нижнюю защелку с одной стороны, после чего проделываем это же с другой стороны.

1. Теперь необходимо снять пластиковую накладку в районе бокового зеркала. Тонкой отверткой поддеваем накладку с нижней стороны стекла и выдвигаем ее перпендикулярно двери, после чего вынимаем ее через джойстик. Хочется заметить, что если в автомобиле установлен электронный привод зеркал, то эта процедура намного упрощается, так как не нужно вытягивать джойстик, а просто отсоединить контактный разъем.

• Выкручиваем три нижних самореза и вынимаем клипсу
• В пластиковом углублении (ручке) выкручиваем винт-саморез
• Теперь снизу вверх по всему периметру аккуратно отсоединяем клипсы обшивки, после чего немного приподняв панель, выводим ее из-за рамки стекла.

Обратите внимание! При снятии накладки необходимо отключить разъемы проводки стеклоподъемников, светодиодов и кнопок управления.

Инструкция по снятию обшивки задней двери Шевроле Лачетти

• По большому счеты, снятие обшивки задней двери Шевроле Лачетти, ничем не отличается от предыдущего описания. Также начинаем разборку с ручки открывания дверей.
• Если у вас механический стеклоподъемник — снимем ручку привода, если электрический — отключаем при снятии панели разъем питания электрического стеклоподъемника.

Как снять обшивку дверей Шевроле Лачетти (хетчбек)

• Снимается ручка не трудно, главное знать, как это делается. Берем тонкую отвертку, немного нажимаем обшивку в районе основания ручки, после чего отводим пластиковую шайбу и выталкиваем металлический фиксатор-шайбу
• Теперь нужно снять декоративную накладку, которая установлена на стойке двери. Также как и в случаи с накладкой переднего зеркала подцепляем в нижнем углу от стекла и перпендикулярно двери вынимаем ее.

Как снять обшивку дверей Шевроле Лачетти (хетчбек)

• По периметру отщелкиваем защелки и немного приподняв, выводим обшивку из-за рамки стекла.

Как снять обшивку дверей Шевроле Лачетти (хетчбек)

Демонтаж обшивки передних дверей на Лачетти хэтчбек

Проблем с дверьми Лачетти у меня накопилось немало, теперь пришло время их сразу всех решить. Во-первых, у меня толком не работают замки, во-вторых, периодически отказывают электростеклоподъемники, в-третьих, нужно инсталлировать динамики и, наконец, в-четвертых, хочу сделать шумоизоляцию дверей. Все это возможно только если демонтировать обшивку и этим я сейчас буду заниматься. На самом деле эта работа требует аккуратности, терпения и если вы не будете осторожны, то легко можете что-нибудь сломать или повредить.

Начну с передних дверей. Сперва нужно избавиться от верхней накладки на ручке открывания дверей. Имейте в виду, что защелки у нее очень хрупкие, одно неосторожное движение и вы их выломаете. После этого берем тонкую шлицевую отвертку и выщелкиваем поочередно верхнюю и нижнюю защелку сперва с одной стороны, затем с другой. После этого надо будет удалить накладку пластиковую около бокового стекла. Той же шлицевой отверткой подцепляем нижнюю сторону стекла и передвигаем ее в перпендикулярном направлении , потом ее нужно будет вытащить через своего рода джойстик.

Напомню, что у меня на Лачетти установлен ЭСП, соответственно, процедура снятия обшивки в значительной степени упрощается, потому что нам не понадобится вытягивать сам джойстик, надо только электрический разъем выдернуть. Отворачиваем снизу три самореза и вытаскиваем клипсу. В ручке есть углубление, в котором завернут саморез, его тоже нужно отвернуть. Далее все клипсы обшивки двери тянем наверх, так по всему периметру. Потом слегка поднимаем панель, вытаскиваем ее из-под рамки стекла. Во время удаления накладки необходимо разъединить фишки проводов ЭСП, подсветки и кнопок управления, иначе в можете их порвать.

После того, как я снял обшивку с передних дверей я сразу же сделал ремонт неисправных элементов, потом проклеил полость шумоизолирующим материалом, потом подключил колонки и только потом поставил обшивку на место. Во время снятия не повредил ни единого пистона, так что ставить новые не пришлось, хотя набор запасных уже был под рукой. Ну что же, на очереди задние двери и о снятии обшивки оттуда я напишу в следующей статье.
