Таблица маркировки шин расшифровка — размер индекс скорости и нагрузки

Чтобы правильно выбрать и купить автомобильные шины на свой автомобиль с нужными эксплуатационными параметрами необходимо разбираться в маркировке шин (обозначения параметров автошины на боковой части ввиде букв, цифр и символов), в этом вам поможет справочная таблица расшифровки маркировки шин, а также таблица грузоподьемности и индексов скорости автошин.

Таблица маркировка шин и расшифровка параметров

Маркировка шины	Расшифровка маркировки автошин
Марка и модель шины	Марка производителя и модель шины, например: — Continental Premium Contact 6 — Toyo Proxes CF2 — MICHELIN Primacy 4 — Nokian Tyres Hakka Green 2 — и так далее.
Размер и параметры (типоразмер общий)	Главный параметр шины — это типоразмер, он расположен на боковине покрышки. Например: 205/60 R 16 91H 205 — это ширина шины в мм. 60 — это процентное отношение высоты профиля шины к её ширине (в нашем случае 65%). Этот параметр определяет высоту шины при данной ширине шины. R — означает конструкцию автошины (радиальная). 16 — диаметр колеса (диска) в дюймах. 91 — индекс нагрузки (смотрите таблицу ниже). Это уровень предельно-допустимой нагрузки на колесо. Для легковых автомобилей он обычно делается с запасом и при выборе шин не является решающим значением, (в примере указан 91 — 615кг.). Н — индекс скорости (смотрите таблицу ниже). Чем он больше, тем с большей скоростью вы можете двигаться на данной шине, (в примере указан Н — до 210 км/ч).
Типоразмер (американский)	Существуют две различные маркировки размера американских шин: 1) Почти как европейская, только перед типоразмером ставится буквы «P» (Passanger — для легкового автомобиля) или «LT» (Light Truck — лёгкий грузовик). Например: P 195/60 R 14 или LT 235/75 R15. 2) другая маркировка (дюймовая), которая значительно отличается от европейской. Пример: 31х10.5 R15 LT (соответствует европейскому типоразмеру 265/75 R15) 31 — внешний диаметр покрышки в дюймах. 10.5 — ширина покрышки в дюймах. R — шина радиальной конструкции. 15 — внутренний диаметр шины в дюймах. LT — это тип транспорта, здесь это коммерческий транспорт (LightTruck).
Сезонность шины (погода)	M+S или M&S (Mud + Snow) — это грязь плюс снег и означает, что шины всесезонные или зимние. All Season или AS — это всесезонные шины Aw (Any Weather) — предназначены для любой погоды *Пиктограмма (снежинка) — шина предназначена для использования в суровых зимних условиях. Пиктограмма «солнце» — это летние покрышки, которые не плавятся при высоких температурах (+25 … +40 °C), имеют большое пятно контакта с поверхностью и специальные канавки для отвода воды. Aquatred, Aquacontact, Rain, Water, Aqua или пиктограмма (зонтик)** — это специальные дождевые шины. Если на боковине шины нет этих обозначений, то эта шина предназначена для использования её только в летних условиях.
Маркировка конструкции шины	По своему строению покрышки могут быть радиальными и диагональными. Большинство современных моделей имеют радиальное пересечение корда. На колесе маркировка обозначается: R (Radial)– радиальная конструкция; D – диагональная конструкция. Steel означает, что в конструкции шины присутствует металлический корд.
Наличие/отсутствие камеры	Tubeless — бескамерная шина. При отсутствии данной надписи шина может использоваться только с камерой. Tube Type — шина должна эксплуатироваться только с камерой.
Тип протектора	Outside и Inside — ассиметричные шины. При установке надпись Outside должна быть с наружной стороны автомобиля, а Inside — с внутренней. Rotation и стрелка на боковине шины означает направленную шину. При установке шины нужно строго соблюдать направление вращения шины, указанное стрелкой.
Цветные метки	Цветные метки на боковой части: ♦ Круг или треугольник желтого цвета обозначает самое легкое место, напротив которого должен находиться золотник диска. ♦ Красная метка – самое плотное место. При монтаже ее необходимо установить напротив отметки L, которая находится на диске. ♦ Зеленый кружок – заводское обозначение для первичной установки шины. Цветные полоски на протекторе наносятся чтобы было добнее хранить и находить автошину на складе.
Дополнительные параметры маркировки	Max Pressure — максимально допустимое давление в шине, в кПа. Max Load — максимально допустимая нагрузка на шину, в кг. Reinforced или буквы RF в типоразмере (например 195/70 R15RF) означают, что это усиленная шина (6 слоёв). Буква С в конце типоразмера (например 195/70 R15C) обозначает грузовую шину (8 слоёв). Буква E (в кружочке) — шина соответствует европейским требованиям ECE (Economic Commission for Europe) DOT (Department of Transportation — Министерство транспорта США) — американский стандарт качества. Temperature А, В или С термостойкость резины при высоких скоростях на испытательном стенде. (А — наилучший показатель, С — наихудший) Traction А, В или С — способность шины к торможению на влажном дорожном полотне. Treadwear (индекс износостойкости) — степень сопротивления износу (от 100 до 600)
Страна производитель	Обозначается двумя способами: 1) Made in France, Made in Russia, Made in USA и так далее. 2) Страна зашифрована ввиде 2х букв — кодовый номер завода производителя, который соответственно находится в той или иной стране.
Дата производства шины	Со временем любая автомобильная покрышка теряет свои свойства, для этого нужно знать дату ее производства. Дата изготовления шины написана в виде 4-х цифр в овале (например 2319) — первые две цифры это неделя изготовления, следующие две — это год изготовления (в примере это июнь 2019г. ).

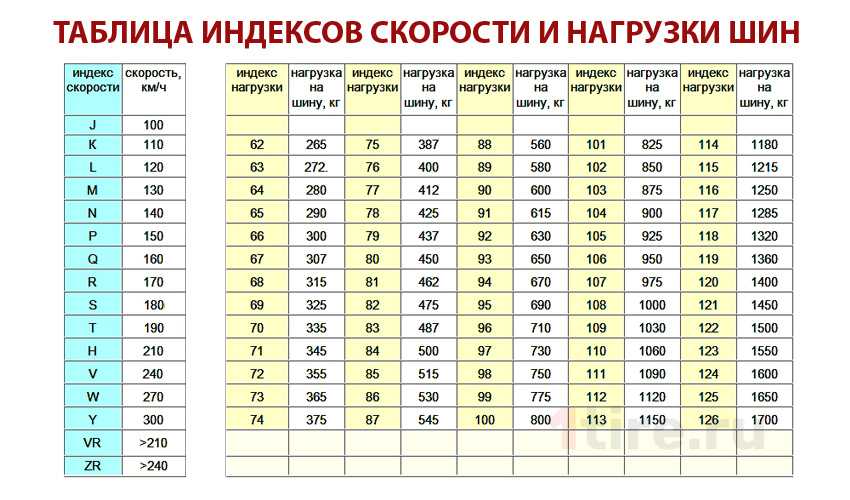

Таблица индекса скорости шин автомобильных расшифровка

Индекс скорости	Макс. скорость (км/ч)	Индекс скорости	Макс. скорость (км/ч)
F	80	S	180
G	90	T	190
J	100	U	200
K	110	H	210
L	120	V	240
M	130	W	270
N	140	Y	300
P	150	VR	>210
Q	160	ZR	>240
R	170	(W)	>270

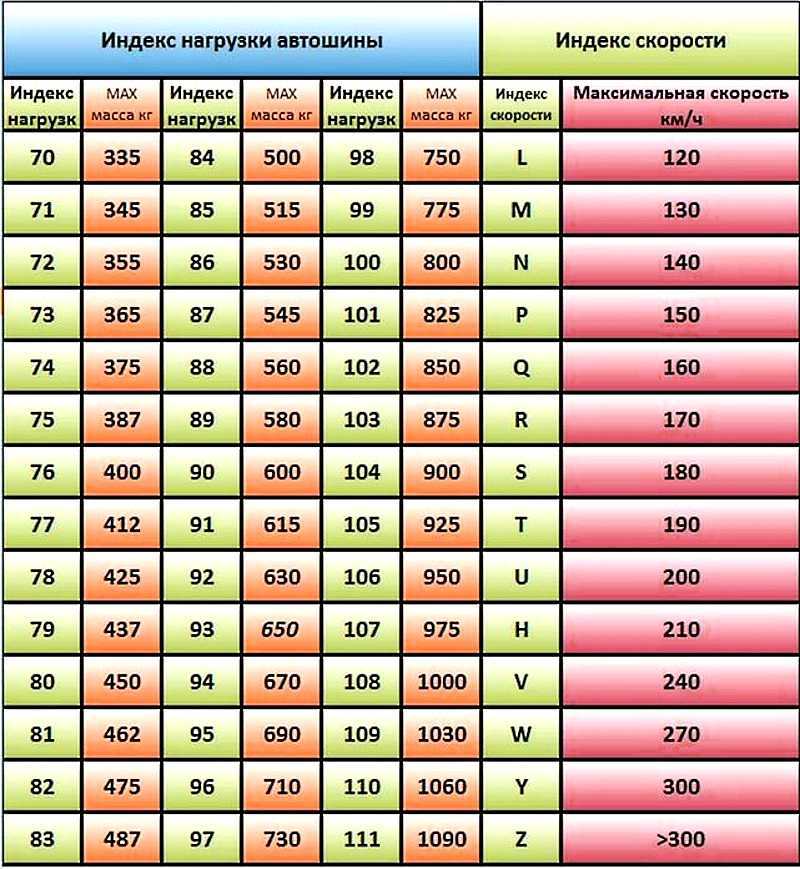

Таблица индекса нагрузки шин автомобильных расшифровка

Индекс нагрузки велосипедов, мотоциклов, легковых автомобилей
Индекс нагрузки	Масса, кг	Индекс нагрузки	Масса, кг	Индекс нагрузки	Масса, кг
0	45	31	109	62	265
1	46,2	32	112	63	272
2	47,6	33	115	64	280
3	48,7	34	118	65	290
4	50	35	121	66	300
5	51,5	36	125	67	307
6	53	37	128	68	315
7	54,5	38	132	69	325
8	56	39	136	70	335
9	58	40	140	71	345
10	60	41	145	72	355
11	61,5	42	150	73	365
12	63	43	155	74	375
13	65	44	160	75	387
14	67	45	165	76	400
15	69	46	170	77	412
16	71	47	175	78	426
17	73	48	180	79	437
18	75	49	185	80	450
19	77,5	50	190	81	462
20	80	51	195	82	475
21	82,5	52	200	83	487
22	86	53	206	84	500
23	87,5	54	212	85	515
24	90	55	218	86	530
25	92,5	56	224	87	545
26	95	57	230	88	560
27	97,5	58	236	89	580
28	100	59	243	90	600
29	103	60	250	91	615
30	106	61	257	92	630

Индекс нагрузки шин легковых автомобилей, автобусов, грузовых автомобилей
Индекс нагрузки	Масса, кг	Индекс нагрузки	Масса, кг	Индекс нагрузки	Масса, кг
93	650	124	1600	155	3875
94	670	125	1650	156	4000
95	690	126	1700	157	4125
96	710	127	1750	158	4250
97	730	128	1800	159	4375
98	750	129	1850	160	4500
99	775	130	1900	161	4625
100	800	131	1950	162	4750
101	825	132	2000	163	4875
102	850	133	2060	164	5000
103	875	134	2120	165	5150
104	900	135	2180	166	5300
105	925	136	2240	167	5450
106	950	137	2300	168	5600
107	975	138	2360	169	5800
108	1000	139	2430	170	6000
109	1030	140	2500	171	6150
110	1060	141	2575	172	6300
111	1090	142	2650	173	6500
112	1120	143	2725	174	6700
113	1150	144	2800	175	6900
114	1180	145	2900	176	7100
115	1215	146	3000	177	7300
116	1250	147	3075	178	7500
117	1285	148	3150	179	7750
118	1320	149	3250	180	8000
119	1360	150	3350	181	8250
120	1400	151	3450	182	8500
121	1450	152	3550	183	8750
122	1500	153	3650	184	9000
123	1550	154	3750	185	9250

Индекс нагрузки больших грузовых автомобилей, больших самосвалов, крупная спецтехника и т. д.
Индекс нагрузки	Масса, кг	Индекс нагрузки	Масса, кг	Индекс нагрузки	Масса, кг
186	9500	217	23000	248	56000
187	9750	218	23600	249	58000
188	10000	219	24300	250	60000
189	10300	220	25000	251	61500
190	10600	221	25750	252	63000
191	10900	222	26500	253	65000
192	11200	223	27250	254	67000
193	11500	224	28000	255	69000
194	11800	225	29000	256	71000
195	12150	226	30000	257	73000
196	12500	227	30750	258	75000
197	12850	228	31500	259	77500
198	13200	229	32500	260	80000
199	13600	230	33500	261	82500
200	14000	231	34500	262	85000
201	14500	232	35500	263	87500
202	15000	233	36500	264	90000
203	15500	234	37500	265	92500
204	16000	235	38750	266	97500
205	16500	236	40000	267	97500
206	17000	237	41250	268	100000
207	17500	238	42500	269	103000
208	18000	239	43750	270	106000
209	18500	240	45000	271	109000
210	19000	241	46250	272	112000
211	19500	242	47500	273	115000
212	20000	243	48750	274	118000
213	20600	244	50000	275	121000
214	21200	245	51500	276	125000
215	21800	246	53000	277	128500
216	22400	247	54500	278	132000

Маркировка шин — расшифровка для легковых автомобилей

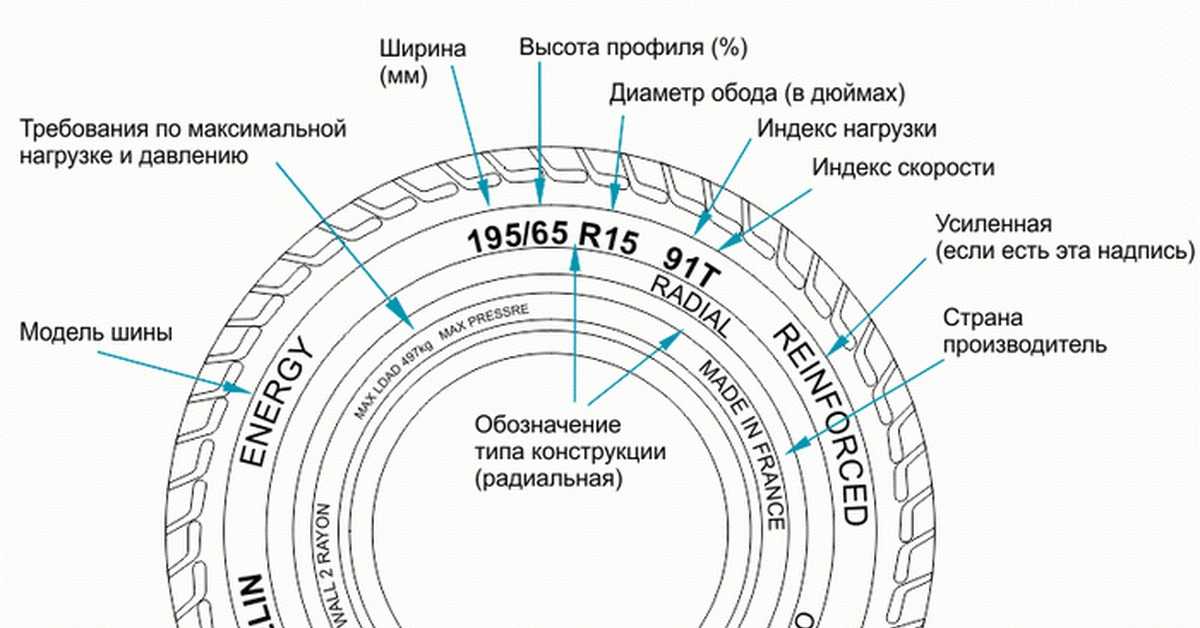

По существу размеры шины определяются следующим образом (смотрите рисунок слева):

B – ширина профиля шины;
d — посадочный диаметр шины;
H – высота профиля шины;
D – наружный диаметр шины.

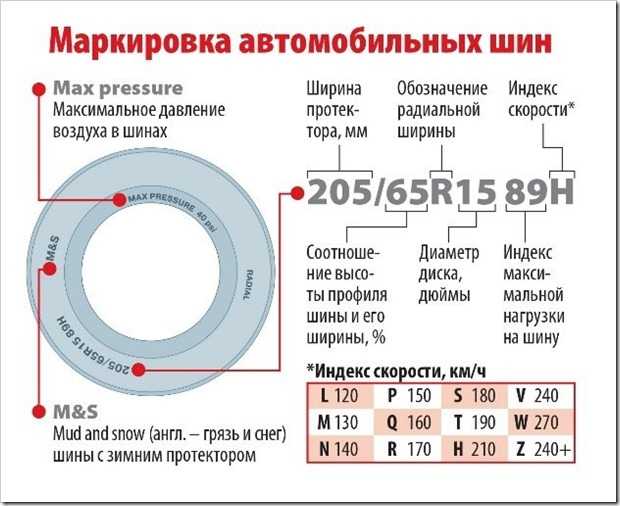

Маркировка шин – это буквенно-цифровой код, как правило, проставленный на боковине покрышки, и несущий в себе информацию о характеристиках шины.

Маркировка шин может быть выражена в метрической (например P 185/60R14) и в дюймовой системе (например 35×12.50 R 15 LT 113R). В россии распространена метрическая маркировка шин, поэтому её и будем рассматривать на примере маркировки шины P 185/60R14 82H, расшифровка будет следующей:

Р — опциональный индекс, обозначающий назначение шины. Р — шины для легкового автомобиля (Passenger car), LT – шины для легкогрузового автотранспорта (Light Truck), ST — шины для прицепа (Special Trailer), Т — временная шина (для запаски, запасной шины).
185 – ширина профиля шины (т.е. контура шины в радиальной плоскости колеса), указывается в милиметрах
60 — отношение высоты профиля шины к её ширине, указывается в процентах. Хоть и ошибочно, но в народе это значение называют просто «профиль»
R — буквенный индекс, указывающий на тип шины. R – шина с каркасом радиального типа (ошибочно полагать, что R – это обозначение буквы радиуса!), D или отсутствие буквенного индекса — шина с диагональным типом каркаса, В — жесткие шины, борт которых произведён из того же материала, что и протектор (Bias belt)
14 — посадочный диаметр покрышки, соответствующий диаметру обода автомобильного диска, указывается в дюймах
82 — индекс нагрузки. При расшифровке маркировки шин будет полезна таблица индексов нагрузки автошин. Некоторые производители дополняют этот индекс указанием максимальной нагрузки (Max load) в килограммах.
H — индекс скорости. При расшифровке маркировки шин будет полезна таблица индексов скорости авто шин

Рассмотренная выше часть маркировки шины (P 185/60R14 82H) — это типоразмер шины. Зачастую информация о типоразмере дублируется более мелким шрифтом на ободе шины.

При маркировке колес сезонность обозначается следующим образом:

Winter — зимние шины.
Rain, Aqua, Water или изображения зонтика — означают высокую эффективность шины на мокром дорожном покрытии
AS (All Season) — всесезонные шины
M+S (Mud+Snow) – всесезонные шины, эффективные при езде по слякоти (по грязево-снеговой каше)
Studless – зимние нешипованные шины, или шины-липучки
Stud, Studded – шипованные или шипуемые зимние шины

Другие обозначения, с которыми можно столькнуться при расшифровке маркировки автомобильных шин:

перейти к подбору автомобильных шин

Поиск по артикулу

Статус заказа

Объяснение маркировки шин

и как читать боковину шины

Информация о размерах шин, отлитая на боковине шины, содержит важную информацию о шине. Научившись расшифровывать маркировку шин, вы сможете лучше понять назначение шины, ее размеры, грузоподъемность, скорость и многое другое. Наличие этих знаний поможет вам принять более взвешенное решение при покупке шин.

Обозначение типа обслуживания или размера

Иногда вы обнаружите, что обозначения размеров начинаются с буквы (букв). Эти буквы обозначают тип транспортного средства и/или тип эксплуатации, для которой были разработаны шины. Типичная буква для шин для легковых автомобилей и легких грузовиков будет читаться как P, LT, T, C и ST.

P: Пассажирский автомобиль
LT: Light Truck
T: Временное (ограниченное использование для «Space-Saver». Trailer

Пассажирские шины, разработанные на основе стандарта Ассоциации шин и дисков (TRA), начинаются с буквы P и известны как шины с метрическим размером P.

Шины

для легких грузовиков, основанные на стандарте TRA, часто начинаются с двух букв: LT. LT означает, что шина имеет метрический размер для легких грузовиков и была специально разработана для использования на пикапах, которые имеют более высокие грузоподъемность и возможности буксировки по сравнению с легковым автомобилем.

*Примечание: более старые правила определения размеров используют маркировку LT в конце размера шины. Они известны как плавучие размеры легких грузовиков. Примером этого типа соглашения о размерах является 37 × 12,50R17LT.

Размеры шин, начинающиеся с буквы T, означают, что шина является временной запасной или мини-запасной. Эти типы шин предназначены для временного использования до тех пор, пока не будет отремонтирована или заменена спущенная шина.

Размеры шин, оканчивающиеся на букву C, встречаются редко, но предназначены для перевозки тяжелых грузов или буксировки прицепов. Буква C означает, что в шине используется коммерческий протектор, предназначенный для фургонов или грузовиков, способных перевозить тяжелые грузы. Примером этого является 205/75R15C.

Маркировка размеров шин, включающая буквы ST, используется так же, как и шины, заканчивающиеся буквой C. Разница между ними заключается в грузоподъемности или индексе нагрузки.

Ширина профиля и соотношение сторон

Это трехзначное число определяет ширину профиля шины в миллиметрах. Обратите внимание, что фактическая шина может не полностью соответствовать этому числу, но оно очень близко.

Двузначное число, следующее за шириной профиля, определяет соотношение сторон шины. Соотношение сторон определяется как процентное отношение высоты секции к ширине секции. Проще говоря, число соотношения сторон определяет высоту или высоту боковой стенки.

После процента соотношения сторон вы можете заметить букву. Обычно это буква R. Буква R обозначает конструкцию шины как радиальную. В некоторых случаях вы можете заметить букву D. Буква D обозначает диагональную конструкцию, то есть слои перекрещиваются по диагонали.

Кроме того, вы можете заметить буквы ZR после соотношения сторон. Буква Z в ZR соответствует старой маркировке, указывающей на то, что индекс скорости выше, чем V. Таким образом, шина ZR имеет индекс скорости V, W или Y. Буква R в ZR по-прежнему относится к шине радиальной конструкции.

Наконец, последние две цифры в размере шины относятся к диаметру колеса или обода, для которого предназначена шина.

Описания услуг

Две или три цифры после диаметра колеса или обода вместе с буквой рядом с ним называются описанием услуг. В сервисных описаниях указан индекс нагрузки на шину, который определяет максимальную грузоподъемность шины, а также рейтинг скорости, который определяет максимально допустимую скорость для шины.

В приведенной ниже таблице показаны типичные индексы нагрузки на легковые шины, а также максимальная грузоподъемность. Максимальная грузоподъемность при максимальном давлении (PSI) также указана на боковине шины.

Кроме того, шины также обозначаются как легкие (LL), стандартные (SL) или сверхнагруженные (XL), что также можно найти по маркировке шин.

Индекс нагрузки	Макс. Грузоподъемность (фунты)	Индекс нагрузки	Макс. Грузоподъемность (фунты)	Индекс нагрузки	Макс. Грузоподъемность (фунты)
70	739	89	1 279	108	2 205
71	761	90	1 323	109	2 271
72	783	91	1 356	110	2 337
73	805	92	1 389	111	2 403
74	827	93	1 433	112	2 469
75	853	94	1 477	113	2 535
76	882	95	1 521	114	2 601
77	908	96	1 565	115	2 679
78	937	97	1 609	116	2 756
79	963	98	1 653	117	2 833
80	992	99	1 709	118	2 910
81	1 019	100	1 764	119	2 998
82	1 047	101	1 819	120	3 086
83	1 074	102	1 874	121	3 197
84	1 102	103	1 929	122	3 307
85	1 135	104	1 984	123	3 417
86	1 168	105	2 039	124	3 527
87	1 201	106	2 094	125	3 638
88	1 235	107	2 149	126	3 748

Диапазон нагрузки для легких грузовиков

С другой стороны, шины для легких грузовиков обозначаются диапазоном нагрузки, который варьируется от буквы B до буквы F. Большинство шин для легких грузовиков, представленных сегодня на рынке, имеют диапазон нагрузки C, D и E. В приведенной ниже таблице показаны диапазоны нагрузок, номиналы слоев и максимальное давление нагрузки.

Важно отметить, что вы никогда не должны превышать максимальный предел загрузки автомобиля, указанный на табличке автомобиля или в руководстве по эксплуатации. Не менее важно никогда не превышать пределы допустимой нагрузки, установленные на боковине шины. Перегрузка может привести к чрезмерному нагреву, повреждению внутренней конструкции и выходу шины из строя.

Скоростные характеристики шин

В приведенной ниже таблице показаны скоростные характеристики шин. Рейтинги скорости были установлены для соответствия скоростных характеристик шин максимальной скорости транспортных средств, к которым они применяются. Рейтинг скорости не предполагает скорость автомобиля, он показывает только максимальную грузоподъемность шины.

Диапазон нагрузки	Номинал слоя	Макс. Давление нагрузки
Б	4	35 фунтов на квадратный дюйм
С	6	50 фунтов на квадратный дюйм
Д	8	65 фунтов на квадратный дюйм
Е	10	80 фунтов на квадратный дюйм
Ф	12	95 фунтов на квадратный дюйм

Символ скорости	Скорость
Л	75 миль в час
М	81 миль в час
Н	87 миль в час
П	93 мили в час
В	99 миль в час
Р	106 миль в час
С	112 миль в час
Т	118 миль в час
У	124 мили в час
Н	130 миль в час
В	149 миль в час
Вт	169 миль в час
Д	186 миль в час
(Я)	186 миль в час+

Предупреждение

Недостаточное давление или перегрузка шины может привести к перегреву и повреждению внутренней конструкции. Чрезмерное давление может привести к порезу, проколу или поломке шин в результате внезапного удара. Эти условия могут привести к выходу из строя шины, в том числе к отрыву протектора или ремня, и причинить серьезный вред.

Маркировка UTQG

Министерство транспорта (DOT) и Национальное управление безопасности дорожного движения (NHTSA) разработали стандарт Единой оценки качества шин (UTQG), чтобы помочь потребителям принимать более обоснованные решения при покупке шин. Все шины проданы от 1979 должны иметь маркировку UTQG на боковине шины. Маркировка UTQG включает информацию об износе протектора, сцеплении и температуре.

Износ протектора

Маркировка износа протектора определяет долговечность шины. Маркировка износа протектора имеет диапазон от 100 до 1000. Так, например, шина 1000 UTQG прослужит в два раза дольше, чем шина 500 UTQG. Эксплуатационные характеристики протектора оцениваются на конкретном дорожном полотне протяженностью около 400 миль. Этот курс разработан Национальным управлением безопасности дорожного движения США (NHTSA) и предназначен для получения оценок износа протектора, которые в целом репрезентативны для шин в реальных условиях вождения.

Сцепление

Маркировка сцепления показывает, насколько хорошо шина может вести себя на мокрой дороге. Рейтинги тяги могут быть AA, A, B или C. Рейтинг AA — это наивысший уровень производительности во влажных условиях, а рейтинг C — самый низкий. На приведенной ниже диаграмме показан коэффициент сцепления на мокрой дороге на двух разных поверхностях.

Классы	G-Force (асфальт)	G-Force (бетон)
АА	>0,54	0,38
А	>0,47	0,35
Б	>0,38	0,26
С	<0,38	0,26

Как читать боковину шины

Что означают цифры на боковине вашей шины? На первый взгляд, вы смотрите на боковину своей шины и думаете: «Нужно ли мне суперсекретное кольцо-декодер, чтобы прочитать это?» Помимо названия модели шины есть ряд цифр, которые поначалу не кажутся важными. Тем не менее, эти цифры чрезвычайно полезны, особенно когда пришло время заменить шины. Вот краткий обзор, который поможет вам разгадать один из самых сокровенных секретов автомобильного мира: как вы читаете размеры шин?

РАЗМЕР ШИН

Пример: P225/50/R17 98H

P идентифицирует вашу шину как пассажирскую. P означает PMetric. Если размер вашей шины начинается с LT, а не с P, то шина идентифицируется как шина для легких грузовиков.

225 обозначает ширину профиля шины, которая представляет собой размер шины от боковины до боковины в миллиметрах. Это измерение варьируется в зависимости от обода, на котором он установлен.

(в 1 дюйме 25,4 миллиметра)

50 — двузначное соотношение сторон. Этот процент сравнивает высоту профиля шины с шириной профиля шины. Например, это соотношение сторон 50 означает, что высота профиля шины составляет 50% от ширины профиля шины.

R указывает на конструкцию, используемую внутри каркаса шины. R обозначает радиальную конструкцию. B означает ленточное смещение, а D — диагональное смещение.

17 Последним размером, указанным в размере, является диаметр обода колеса, который чаще всего измеряется в дюймах.

ИНДЕКС НАГРУЗКИ И НОМИНАЛЬНАЯ СКОРОСТЬ

Пример: P225/50/R17 98H

Индекс нагрузки и индекс скорости или сервисное описание — это числа, следующие за размером шины.

Индекс нагрузки показывает, какой вес может выдержать шина при правильном накачивании. Индексы нагрузки варьируются от 75 до 105 для легковых шин, где каждое числовое значение соответствует определенной грузоподъемности. Грузоподъемность для каждого значения можно найти в таблице индексов нагрузки. На каждой шине легкового автомобиля в США предельная нагрузка указана в фунтах. Для европейских шин предельная нагрузка указана в килограммах, а иногда и в фунтах.

H Индексы скорости обозначаются буквами от A до Z. Каждая буква соответствует максимальной скорости, которую может выдержать шина при рекомендованной грузоподъемности. Например, S эквивалентна максимальной скорости 112 миль в час. Несмотря на то, что шина может работать на такой скорости, Continental Tire не выступает за превышение разрешенных законом ограничений скорости.

9077

Рейтинг	Максимальная скорость
Q	100 MPH
S	112 MPH
T	118 MPH
U	124 миль в час
H	130 миль в час
V	149 миль
149 миль в час
1499 миль в час
1499 миль / ч
1499 миль в час. 0002 W	168 MPH
Y	186 MPH
Z	Over 149 MPH

DOT Serial Number

Знак «DOT» подтверждает соответствие производителя шин стандартам безопасности шин Министерства транспорта США (DOT). Шины, произведенные в США, имеют серийный номер DOT, расположенный на внутренней стороне боковины рядом с ободом.

Ниже приведено описание серийного номера. Начиная с 2000 года, для даты изготовления используются четыре цифры, первые две цифры обозначают неделю, а последние две цифры обозначают год изготовления. Это определяет, сколько лет шине.

До 2000 года для даты изготовления использовались три цифры, первые две цифры обозначали неделю, а последняя цифра обозначала год изготовления. Для идентификации шин, произведенных в 90-х годах, в конце серийного номера DOT находится символ десятилетия (треугольник на боку).
