Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Справиться с заменой задних тормозных колодок на кроссовере «Рено Дастер» как с полным, так и с передним приводом поможет эта иллюстрированная пошаговая инструкция.
Работу проводим на ровной просторной площадке, смотровой канаве или эстакаде.
Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.
Замену колодок показываем на левом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.
Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.
Для того чтобы снять барабан, колодки нужно свести.
2278-21-03-19
Для этого шлицевой отверткой через резьбовое отверстие, в которое вворачивается болт крепления колеса, вращаем храповую гайку механизма автоматической регулировки зазора между колодками и барабаном, уменьшая тем самым длину распорной планки.
2278-21-03-20
Для наглядности операция показана со снятым барабаном.
Храповую гайку на левом и на правом колесах вращаем за зубцы снизу вверх.
На автомобиле 4×42278-21-03-01
Ключом Torx-T40 отворачиваем два винта крепления тормозного барабана к ступице.
2278-21-03-02
Снимаем тормозной барабан.
Внимание! Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.
Снимок45
Тормозной механизм заднего колеса автомобиля «Рено Дастер» 4×4 со снятым барабаном: 1 — опорная стойка; 2 — чашка пружины; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 —распорная планка с регулятором зазоров; 7 — колесный цилиндр; 8 — задняя тормозная колодка; 9 — пружина регулятора; 10 — рычаг привода стояночного тормоза; 11 — трос стояночного тормоза; 12 — нижняя стяжная пружина; 13 — тормозной щит.
2278-21-03-03
Поддев отверткой, выводим из зацепления с колодкой крючок верхней стяжной пружины.
2278-21-03-04
Снимаем пружину.
2278-21-03-05
Аналогично снимаем нижнюю стяжную пружину.
2278-21-03-06
Поддеваем отверткой и снимаем пружину регулятора зазоров.
2278-21-03-07
Пассатижами поворачиваем чашку пружины опорной стойки задней колодки до совмещения паза в чашке с хвостовиком стойки.
2278-21-03-08
Снимаем чашку с пружиной и вынимаем опорную стойку из отверстия щита тормозного механизма.
Аналогично снимаем опорную стойку передней колодки.
2278-21-03-09
Отводим от тормозного щита заднюю тормозную колодку.
2278-21-03-10
Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки.
2278-21-03-11
Снимаем колодку и пружину наконечника троса.
2278-21-03-12
Снимаем переднюю тормозную колодку вместе с распорной планкой и разъединяем их, предварительно отсоединив пружину.
Проверяем техническое состояние деталей и очищаем их.
Снимок1111
Элементы тормозного механизма заднего колеса: 1 — чашка пружины; 2 — прижимная пружина колодки; 3 — опорная стойка; 4 — передняя колодка; 5 — верхняя стяжная пружина; 6 — колесный цилиндр; 7 — распорная планка; 8 — пружина регулятора; 9 — задняя колодка с рычагом привода стояночного тормоза; 10 — пружина троса стояночного тормоза; 11 — нижняя стяжная пружина
Снимок555
Элементы механизма автоматической регулировки зазора: 1 — витая пружина резьбового наконечника; 2 — резьбовой наконечник распорной планки; 3 — пружинный рычаг регулятора; 4 — распорная планка; 5 — витая пружина распорной планки; 6 —пластинчатая пружина; 7 — храповая гайка
Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем механизм автоматической регулировки зазора в исходное состояние, руками ввернув наконечник распорной планки в отверстие планки (резьба на наконечнике распорной планки и храповой гайке — правая).

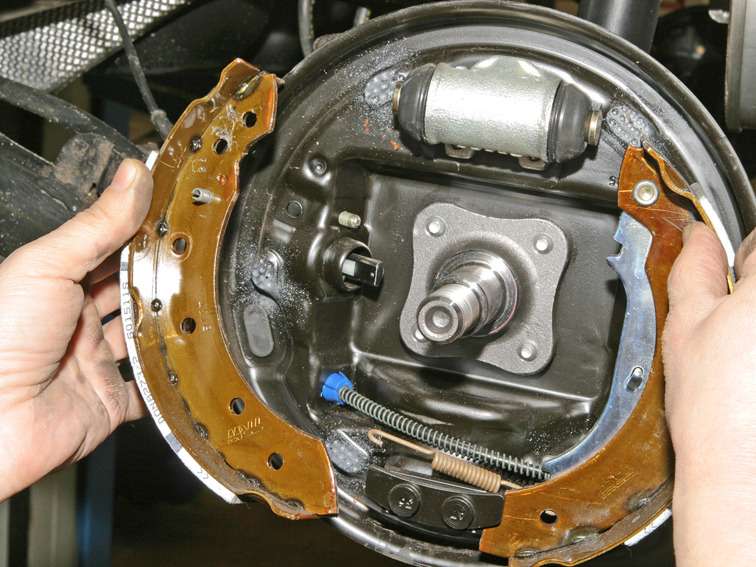

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.
Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке — левая).
Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем многократно поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.
Добиваемся регулировкой стояночного тормоз до рабочего хода рычага в пределах 7–8 щелчков. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.
Сводим колодки так же, как и на автомобиле 4х4.
2278-21-03-13
Поддеваем отверткой защитный колпак подшипника ступицы.
2278-21-03-14
Снимаем колпак.
2278-21-03-15
Головкой «на 36» отворачиваем гайку подшипника ступицы.
2278-21-03-16

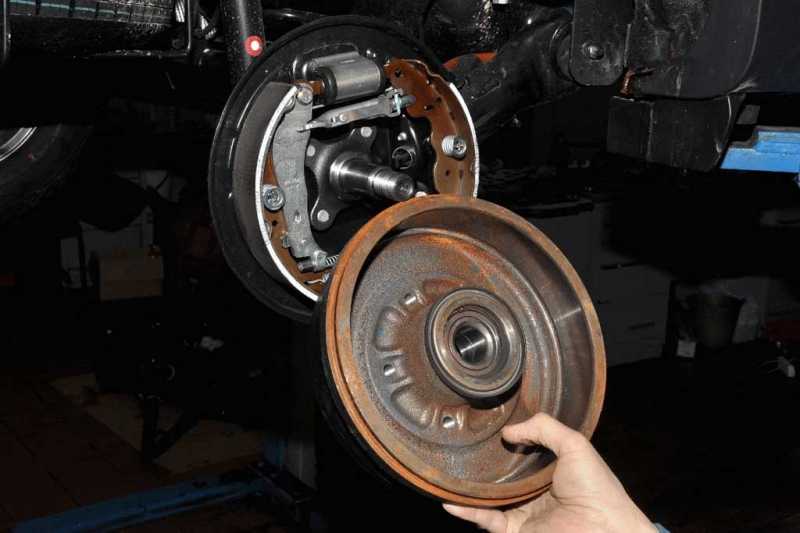

Снимаем тормозной барабан в сборе с подшипником.
Дальнейшие операции по замене колодок аналогичны соответствующим операциям на автомобиле 4×4 (см. выше).
После установки тормозного барабана гайку подшипника ступицы затягиваем моментом 175 Н·м.
Желательно устанавливать новую самоконтрящуюся гайку, но если ее нет, то можно использовать старую гайку.
Раздвигаем губки тисков на 10–15 мм, кладем на них ступичную гайку под углом — так, чтобы она одновременно упиралась и гранью, и основанием.
2278-21-03-17
Осторожно наносим удары по наружной фаске молотком, сминая ее.
Фаску нужно смять в трех местах.
2278-21-03-18
«Восстановленная» гайка.
[Как сэкономить на техническом обслуживании Renault Duster] [Техническое обслуживание Renault Duster на 15 000/45 000/75 000/105 000 км пробега] [Техническое обслуживание Renault Duster на 30 тыс км пробега][Техническое обслуживание Renault Duster на 60 000/120 000 км пробега] [Техническое обслуживание Renault Duster на 90 тыс км пробега] [Самостоятельное проведение ТО — общие рекомендации] [Правила техники безопасности при самостоятельном проведении ТО] [Лампы, применяемые в автомобиле Renault Duster] [Инструмент, необходимый для проведения ТО Renault Duster]
Замена колодок тормозных механизмов задних колес Renault Duster
Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.
Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Справиться с заменой задних тормозных колодок на кроссовере «Рено Дастер» как с полным, так и с передним приводом поможет эта иллюстрированная пошаговая инструкция.Замена колодок тормозных механизмов задних колес Renault Duster
Замена колодок тормозных механизмов задних колес Renault Duster
Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Справиться с заменой задних тормозных колодок на кроссовере «Рено Дастер» как с полным, так и с передним приводом поможет эта иллюстрированная пошаговая инструкция.
Замена колодок тормозных механизмов задних колес Renault Duster
Наше новое видео
Как мы собирали Evolute i-Joy (видео)
Гранта с новым мотором на 120 сил: как она едет?
Новая версия Exeed LX: тест и обзор
Понравилась заметка? Подпишись и будешь всегда в курсе!
За рулем в Дзен
Отзывы о Renault Duster (25)
Юрий
Renault Duster 2014 / срок владения более 5 лет
Достоинства:
Высокая остаточная стоимость, продал в 2021 г. за цену по которой покупал в 2014 году.
Недостатки:
неудачное расположение Медиа системы, поэтому неудобно ей управлять в движении. Большой расход топлива при 2.0 л. и 4х4.
Комментарий:
Написать отзыв
Новости smi2.ru
замена тормозных колодок Renault Duster
Ремонт Рено Дастер своими руками
Замена передних тормозных колодок
На Рено Дастер производитель рекомендует устанавливать оригинальные передние колодки производства Renault Group, показанные ниже на фото.
Передние тормозные колодки
Оригинальные передние тормозные колодки Renault Duster имеют несколько артикульных номеров, зависящих от материала накладок и их размера:
- под диск толщиной 269 мм;
- под диск толщиной 280 мм.
Номера артикулов передних тормозных колодок должны соответствовать конкретной модели Renault Duster (1.5 dCi, 1.6, 2.0) и наличию в них систем ABS и ESP, поэтому приобретать запчасти нужно согласно VIN-номера автомобиля.
Маркировочные стрелки на основании внутренних колодок, указывающие направление вращения колеса, нанесены для правильной их установки в посадочные места поршней цилиндров суппортов.
При предельно допустимом износе накладок (если толщина менее 6 мм) производится замена передних тормозных колодок. Также колодки необходимо менять, если отслоились накладки от основания или образовались на них глубокие борозды, сколы и трещины.
Пошаговая инструкция по замене передних колодок

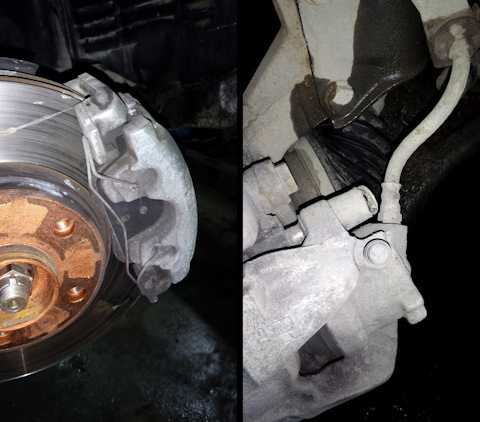

1. Приподнять автомобиль домкратом и надежно зафиксировать. Снять переднее колесо, проволочной щеткой очистить тормозной механизм от грязи и ржавчины, максимально утопить поршень внутрь цилиндра, для чего вставить отвертку с широким лезвием между основанием внутренней колодкой и поршнем, после чего слегка надавить.
2. Руками поддеть пружинный фиксатор колодок и снять его.
3. Шлицевой отверткой поддеть колпачки направляющих пальцев и снять их.
4. Шестигранником «на 7» отвернуть нижний и верхний направляющие пальцы и снять их.
5. Приподнять суппорт вместе с внутренней колодкой, не отсоединяя тормозной шланг.
6. Снять внутреннюю колодку, входящую лепестками пружины в отверстие поршня, преодолев их сопротивление.
7. Проверить состояние резиновых втулок направляющих пальцев и при необходимости заменить их.
8. Установить новые передние колодки, собрав тормозной механизм в обратной последовательности.
* Перед установкой новых колодок необходимо смазать направляющие пальцы.
Замена задних тормозных колодок
На Рено Дастер производитель рекомендует устанавливать оригинальные задние колодки производства Renault Group, показанные ниже на фото.
Задние тормозные колодки
Конструкция задних тормозов у моделей Renault Duster 4х2 и 4х4 довольно схожа, различие заключается в креплении задних барабанов. У модели с передним приводом (4х2) задние тормозные барабаны крепятся с помощью ступичной гайки, а у модели с полным приводом (4х4) – винтами Torx T40.
Пошаговая инструкция по замене задних колодок
1.
Опустить рычаг стояночного тормоза до упора. Приподнять автомобиль домкратом и надежно зафиксировать. Снять переднее колесо и проволочной щеткой очистить тормозной механизм от грязи и ржавчины. Открутить два винта крепления тормозного барабана насадкой Torx T40.
2. В резьбовое отверстие крепления колеса вставить шлицевую отвертку, как показано на рисунке, и нащупать шлицы храповой гайки механизма автоматической регулировки зазора между накладками тормозных колодок и барабаном для сведения колодок.
3. Свести колодки путем вращения храповой гайки против часовой стрелки, как показано на фото, тем самым увеличив зазор между накладками тормозных колодок и барабаном.
4. Снять барабан, чтобы получить доступ к тормозному механизму для замены задних колодок.
5. Снять стягивающие пружины, зацепив их края шлицевой отверткой и слегка потянув вверх.
6. Плоскогубцами снять чашки с пружинами опорных стоек «солдатиков» и вытащить их из щита тормозного механизма.
7. Снять старые тормозные колодки и на их место установить новые, собрав тормозной механизм в обратной последовательности.
* После сборки тормозного механизма Рено Дастер необходимо правильно установить зазор между колодками и барабаном, который должен быть минимальным, а колесо при этом — вращаться свободно без трения, в противном случае конструкция будет перегреваться, а также скрипеть при торможении.
Фильтр салона
Производитель рекомендует менять салонный фильтр системы вентиляции воздуха Рено Дастер через каждые 10 000 – 15 000 км пробега, в зависимости от места его эксплуатации. При использовании кроссовера в запыленной местности фильтр салона нужно менять чаще, а в городских условиях – реже. Место расположения фильтра находится слева от «бардачка» под панелью приборов, которое показано на фото снизу.
Для извлечения салонного фильтра из гнезда его крепления нужно нажать снизу на фиксатор и вывести нижний край, а затем, нажимая пальцем вниз выдвинуть весь фильтрующий элемент. Новый фильтр салона вставляется в обратной последовательности.
Старый салонный фильтр можно не выбрасывать.
Очищающим воздух элементом является синтетическая ткань, а соответственно ее можно мыть. Для повторного использования фильтра салона Renault Duster достаточно прополоскать его в теплой мыльной воде, а затем — в холодной проточной. После просушки фильтр снова готов к использованию.
Замена салонного фильтра — видео
В видеоролике показано, как извлечь из полости воздуходува отработавший свой срок фильтр салона Рено Дастер и установить новый.
Автомобили Renault
DUSTER
KOLEOS
ARKANA
KAPTUR
OROCH
ALASKAN
LOGAN
SANDERO
STEPWAY
Полезные ссылки
Форум Рено Дастер — обсуждение кроссовера (эксплуатация, все плюсы и минусы, неисправности и поломки, а также советы по ремонту).
Дилеры Renault — все автосалоны официального дилера Рено в России.
Информация — каталог статей для водителей.
Краш-тест Рено Дастер
Испытания на прочность Renault Duster 2 в новом кузове по методике европейского комитета по проведению независимых краш-тестов автомобилей Euro NCAP.
Отчет о полученных результатах проведенного краш-теста Euro NCAP, цветные иллюстрации, видео.
Лампы Рено Дастер
Штатные лампы, соответствующие технической спецификации Renault Duster, применяемые для внешнего и внутреннего освещения.
Тип ламп, название, обозначение по ЕЭК, фото, а также инструкция по их замене в Рено Дастер.
Тюнинг Рено Дастер
Доработка кроссовера с целью создания нового современного стиля, придающего ему дерзкий и футуристичный внешний вид.
Обвесы, накладки, молдинги, спойлеры, каркасные шторки, тонированные стекла и другие элементы тюнинга.
Популярные статьи
Рено Дастер дизель — описание новой дизельной модели авто, цветные иллюстрации, видео.
Рено Дастер бензин — новые модели кроссовера с бензиновыми двигателями — характеристики.
Автомобилистам
Как быстро продать машину
Правила продажи автомобилей и регистрации в МРЭО ГИБДД, действующие в настоящее время на территории Российской Федерации.
Полный алгоритм продажи машины, порядок действий продавца и покупателя при сделке купли-продажи, а также перечень всех необходимых документов.
Договор купли продажи машины
Бланк договора купли-продажи транспортного средства для заключения сделки между физическими лицами.
Заполненный бланк договора предоставляется в МРЭО ГИБДД для регистрации права собственности нового владельца. Бланк доступен к скачиванию в форматах Word (.docx) и PDF.
Договор купли-продажи автомобиля по доверенности
Бланк договора купли-продажи автомобиля по доверенности, заполняемый для совершения сделки между представителем владельца ТС и покупателем.
После заполнения бланк договора предоставляется в МРЭО ГИБДД для регистрации права собственности нового владельца.
Бланк доступен к скачиванию в форматах Word (.docx) и PDF.
Бланк договора купли-продажи автомобиля
Бланк договора купли-продажи автомобиля для заключения сделки между юридическим и физическим лицом.
После заполнения бланк заверяется печатью юридического лица и предоставляется в ГИБДД для регистрации права собственности нового владельца. Бланк доступен к скачиванию в форматах Word (.docx) и PDF.
Доверенность на автомобиль
Бланки доверенностей на транспортное средство для управления им, прохождения техосмотра, оформления полиса ОСАГО и постановки ТС на учет.
Образцы заполнения бланков, правила оформления доверенностей на ТС и сроки их действия. Бланки доступны к скачиванию в форматах Word (.docx) и PDF.
Европротокол
Разрешенный в России европейский стандарт оформления ДТП без участия инспектора ГИБДД.
Европротокол позволяет значительно сократить время и упростить процедуру оформления ДТП для последующей передачи его в страховую компанию.
Коды регионов
Цифровые коды регионов России (республик, областей и городов) на государственных номерных знаках автомобилей.
Гражданские, военные и дипломатические номерные знаки с расшифровкой изображенных кодов.
Как заменить тормозные колодки Dacia или Renault Duster
ПРЕДУПРЕЖДЕНИЕ ОБ АВТОРСКИХ ПРАВАХ:
Все изображения и тексты на этой веб-странице являются собственностью nomaallim.com. Любое использование любой части этого контента без письменного согласия nomaallim.com подлежит юридическим процедурам в соответствии с международными и местными законами соответствующей страны. Использование названия «nomaallim», «nomaallim com» или «nomaallim.com» в тексте, описывающем несанкционированно скопированный контент, не является исключением и влечет за собой санкции в соответствии с действующим законодательством и процедурами.
ПЕРЕД НАЧАЛОМ
|
НИЖЕ ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ:
Наши изображения носят информативный характер и иллюстрируют работы, выполненные нами в наших собственных помещениях для нашего собственного использования и удовлетворения.

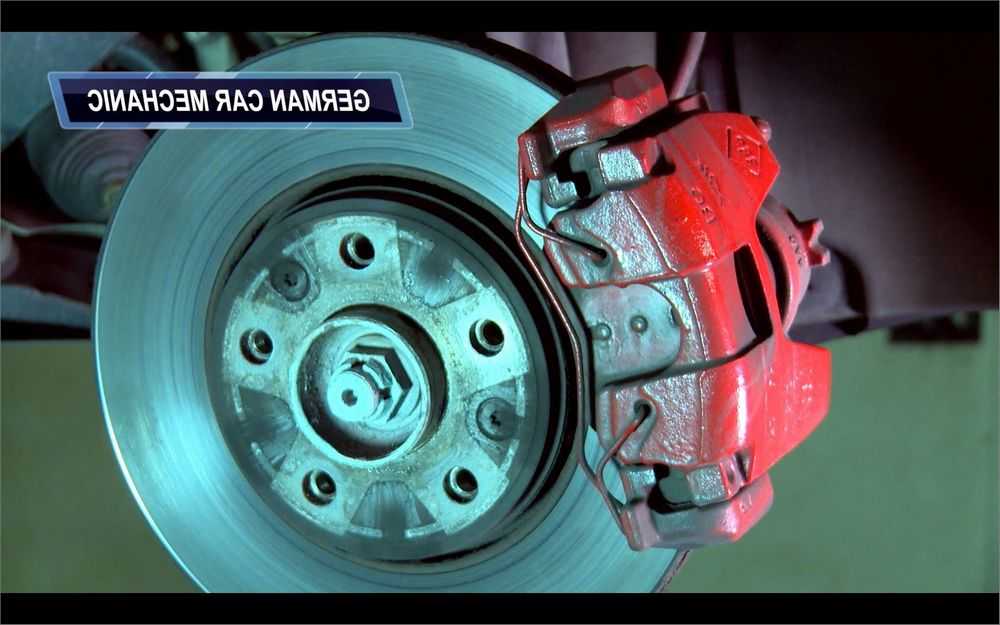

ПРИМЕЧАНИЕ: Здесь показаны тормозные суппорты Dacia / Renault Duster, но замена тормозных колодок идентична или похожа почти на всех моделях Dacia, в частности на Sandero, Dokker, Lodgy, а также на многих автомобилях Peugeot и Renault.
Нажмите на ссылку ниже, чтобы проверить толщину тормозных колодок и принять решение о замене:
Проверка толщины тормозных колодок
Снятие использованных тормозных колодок на Dacia или Renault Duster
Слегка ослабьте болты крепления передних колес и закрепите задние колеса, прежде чем зажигать внедорожник Duster.
Поднимите автомобиль и закрепите его на домкрате.
Не пытайтесь заменить наши тормозные колодки без домкрата, это обязательная процедура безопасности при работе под автомобилем, даже частично.
Внимательно осмотрите передние тормозные суппорты и найдите две гайки, удерживающие их сзади.
Открутить только нижнюю гайку (нижнюю гайку). При этом вам нужно будет заблокировать болт плоским гаечным ключом.
Наклоните суппорт вверх, чтобы освободить тормозные колодки, и выньте старые колодки.
Установка новых тормозных колодок на Dacia или Renault Duster
Комплект тормозных колодок состоит из следующих частей:
|
Начните со снятия старых пружин и установки новых, как показано ниже.
Если вы приобрели колодки без пружин, вы все равно можете приступить к установке новых, так как пружины могут в конечном итоге прослужить в два раза дольше, чем колодки, но не пренебрегайте их заменой, когда это возможно. в противном случае ваши тормоза могут издавать нежелательный шум.
Установите новые тормозные колодки Dacia Duster и убедитесь, что они плотно прилегают к тормозному диску.
Вы должны заставить колодки скользить внутри удерживающих пружин.
С помощью С-образного хомута и гаечного ключа, как показано на рисунке слева, протолкните поршень тормозного суппорта до упора.
Пройдите на другую сторону машины.
После этого УБЕДИТЕСЬ В ПРИВЕДЕНОМ НИЖЕ КОНТРОЛЬНОМ ПЕРЕЧНЕ перед началом движения автомобиля:
- Откройте бачок тормозной жидкости и убедитесь, что уровень вернулся к отметке «Max» или немного ниже.
- Пока задние колеса все еще заблокированы, сядьте в автомобиль, включите двигатель и несколько раз нажмите педаль тормоза до упора.
- Проверьте автомобиль на дороге, плавно притормаживая.
- Избегайте резкого или резкого торможения в течение первых 100 км пробега.
Dacia Duster — Тормозные колодки
