Инжекторная «ОКА» с 3-х цилиндровым двигателем • CHIPTUNER.RU

ОАО «Серпуховский Автомобильный Завод» выпускает автомобиль «ОКА» СеАЗ-11116 с китайским двигателем TJ 376 QE, производство TJ FAW по лицензии Daihatsu.
Также с этим двигателем производится автомобиль FAW Xiali. Китайский двигатель TJ сертифицирован и имеет «Одобрение типа транспортного средства», также соответствует экологическому стандарту EURO – 2.

Двигатель:

Тип четырехтактный, бензиновый, c ЭСУД
Число и расположение цилиндров 3, в ряд
Диаметр цилиндра и ход поршня, мм 76×73
Рабочий объем, л. 0,993
Степень сжатия 9,5
Номинальная мощность при частоте вращения коленчатого вала 6000 об/мин, кВт (л.с.) 39 (53)
Максимальный крутящий момент при частоте вращения коленчатого вала 3000 об/мин, Н.м(кгс. м) 77 (7,8)
Минимальная частота вращения коленчатого вала при режиме холостого хода, об/мин 850 – 900
Порядок работы цилиндров 1 – 2‑3
Массовая доля окиси углерода (СО) в отработанных газах на режиме холостого хода, не более, % 0,5

Наличие у двигателя TJ 376 QE электронной системы управления двигателем (ЭСУД). В двигателе использован блок управления фирмы Bosch. При замене блока управления можно получить токсичность выхлопа по нормам Евро – 3.

Технические характеристики автомобиля ОКА – 11116:

  •  Объем двигателя увеличился до 0,993 л (TJ 376 QE) с 0,75 л (ВАЗ – 11113)
  •  Мощность двигателя увеличилась до 53 л.с. (TJ 376 QE) с 32 л.с. (ВАЗ – 11113)
  •  Расход топлива снизился до 4,0 л (TJ 376 QE) вместо 4,6 л (ВАЗ – 11113)
  •  Улучшилась разгонная динамика 18 с (TJ 376 QE) с 27,5 с (ВАЗ – 11113)
  •  Увеличилась максимальная скорость до 150 км/ч (TJ 376 QE) вместо 123 км/ч (ВАЗ – 11113)
  •  Установка 5‑ти ступенчатой КПП (ОКА – 11116) вместо 4‑х ступенчатой (ОКА – 11113)
  • Ресурс автомобиля ОКА – 11116 по сравнения с ОКА – 11113 увеличился в 2 раза до 200 000 км.

Дополнительные материалы:

Схемы электрические принципиальные ЭСУД

Инструкция по эксплуатации и обслуживанию

Характеристики ока с 3 х цилиндровым двигателем


Предистория

В 1988 году с конвейера «АвтоВАЗа» сошел автомобиль особо малого класса ВАЗ «Ока». В дальнейшем производство было передано на другие заводы, основным же стал Серпуховский завод, с соответствующим обозначением модели – СеАЗ. Но при этом название модели – «Ока», оставалось неизменным.

Первая модель являлась базовой и имела она индекс Ока 1111. В дальнейшем появилось еще несколько моделей, получивших улучшенные технические характеристики и другие индексы. Самыми массовыми из них стали модели с индексами 1113 и 11116.

Производство данного автомобиля остановлено в 2008 году. Являясь практически самым малым автомобилем отечественного производства, ВАЗ 1111 технические характеристики имел вполне неплохие для своего класса.



Прочие мелкосерийные силовые агрегаты Ока

Серийно на автомобиль устанавливали только двигатели ВАЗ 1111 и ВАЗ 11113. Именно с такими силовыми агрегатами автомобиль поставлялся в торговые сети.

В качестве вариантов по спасению производства и обеспечения требований по экологичности и СеАЗ и КАМАЗ пробовали применять силовые агрегаты других производителей. Это было обусловлено тем, что АвтоВАЗ отказался от продолжения выпуска микролитражек и фактически прекратил поставку силовых агрегатов для комплектации автомобиля.

Так в 2004 г была выполнена произведена пробная серия авто с корейским двигателем Hyundai Atos. Было произведено 15 автомобилей для пробных испытаний, но программа не пошла в серию.

Также в этом году проводились мелкосерийные испытания на СеАЗ автомобилей с двигателями мелитопольского завода МеМЗ 245. Автомобиль имел название ОКА-Астро и впоследствии выпускался мелкой серией на базе камовского автосборочного завода. Другим вариантом украинского силового агрегата был МеМЗ 247.1 Этот мотор, соответствовавший требованиям Евро-2 не был поставлен для серийного производства, хотя на вторичным рынке редко встречается такая комплектация.

В 2007-2008 гг на серпуховском заводе устанавливали китайский трехцилиндровый инжекторный мотор, который развивал 53 л.с.

Спортивный вариант Оки использует двигатель от Приоры.

Гусеничный вездеход на базе Оки использует двигатель ВАЗ 2131.

Как вариант гаражного тюнинга, есть несколько экземпляров автомобилей применяющих трехцилиндровые дизели Фольксваген.

Идентификация автомобиля

Как и все авто, «Ока» имела идентификационные номера, наносившиеся на кузов и двигатель. Номер кузова дополнительно являлся идентификационным обозначением самого автомобиля.

На кузов автомобиля идентификационный номер наносился в трех местах, что исключало возможность его подделки. Первый номер был нанесен на специальную табличку, закрепленную спереди на кузове, в подкапотном пространстве. Эта табличка также несла информацию в виде кода о заводе-изготовителе, на нее наносился индекс модели и модельный год выпуска.

Идентификационный номер дополнительно наносился на кузов под решетку воздухозаборника, расположенного возле лобового стекла.

Третий номер был нанесен внутри салона, на поперечине пола багажника.

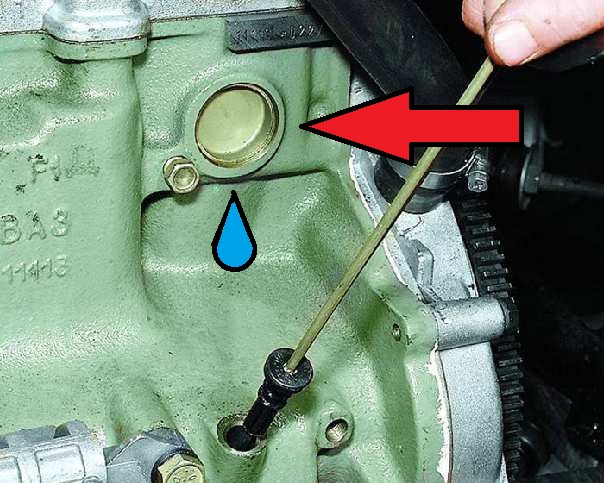

У двигателя же идентификационный номер был только в одном месте – на блоке цилиндров передней части, рядом со вторым цилиндром.

Габаритные параметры

Все версии авто имели несущий трехдверный кузов, и рассчитан был автомобиль на 4 пассажиров. Несмотря на то, что выпускались три разные модели, габаритные показатели у них были идентичны. Длина авто составляла всего 3200 мм, при ширине – 1420 мм, и почти с такой же высотой – 1400 мм. При этом колесная база у «Оки» составляла 2180 мм. Клиренс у всех моделей был равен 150 мм. А вот по снаряженной массе они отличались, у 1111 масса составляла 640 кг, у 1113 – 645 кг, а у 11116 – 665 кг. Сказывалось использование двигателей с разными конструктивными особенностями.

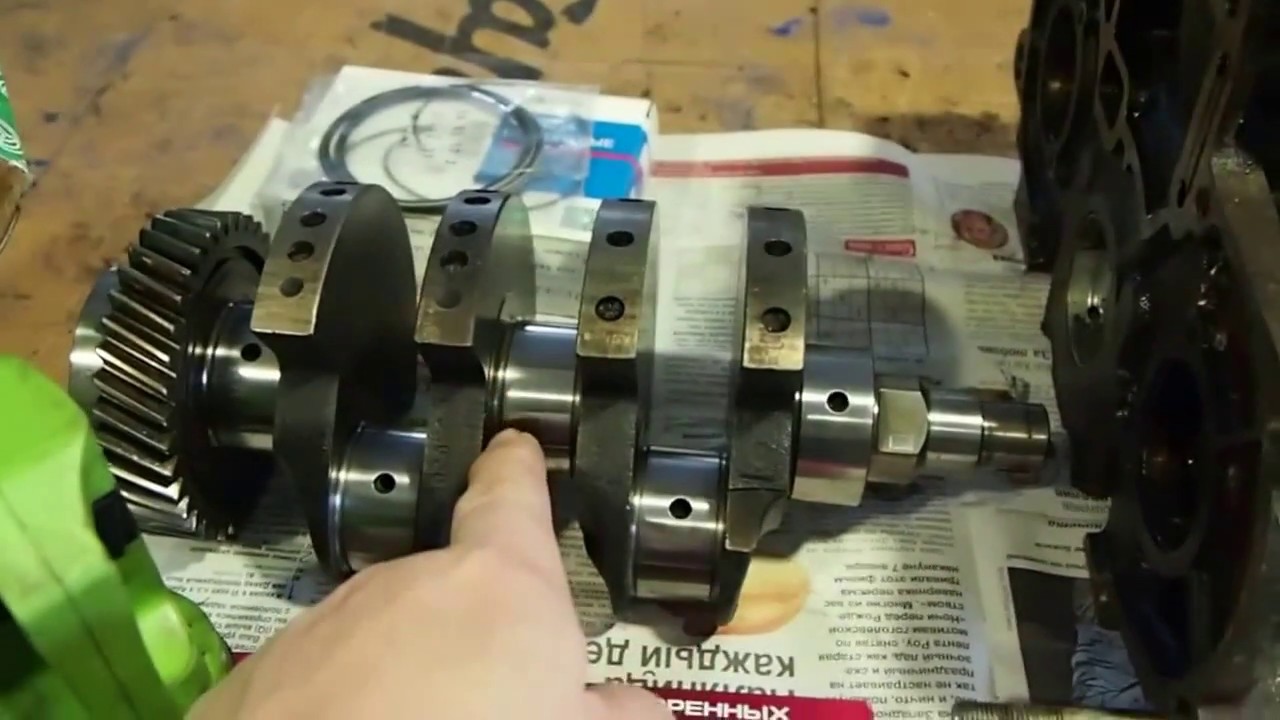

Двигатели и трансмиссии

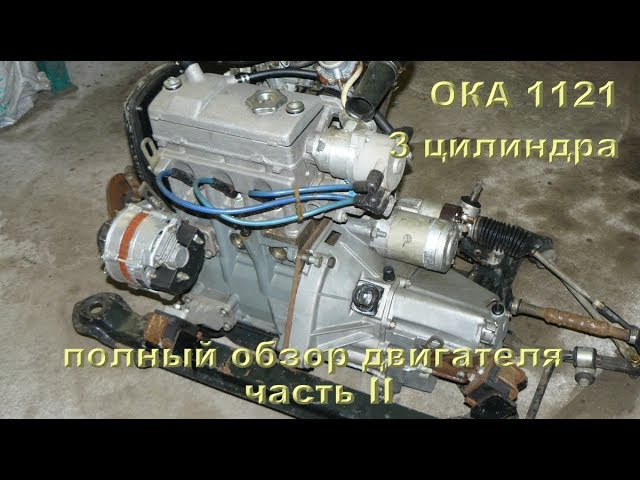

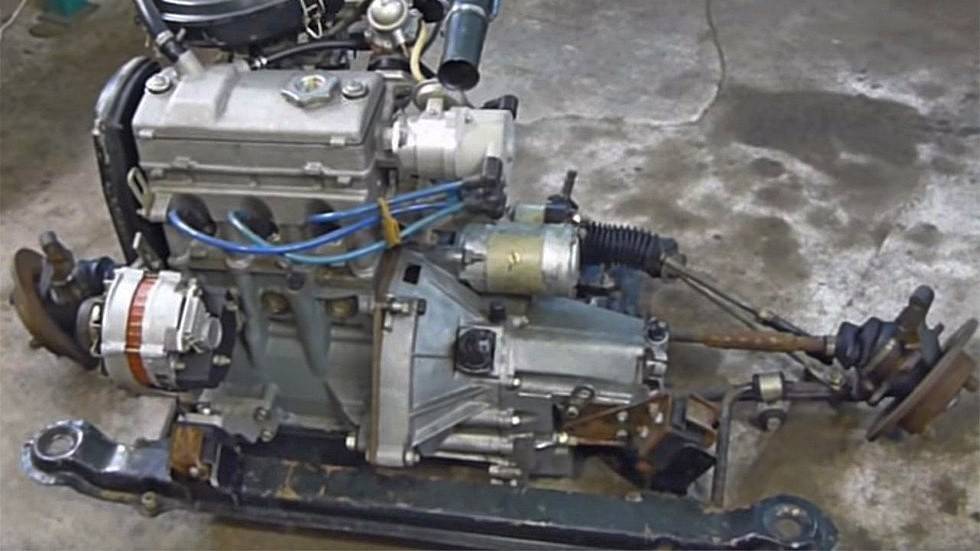

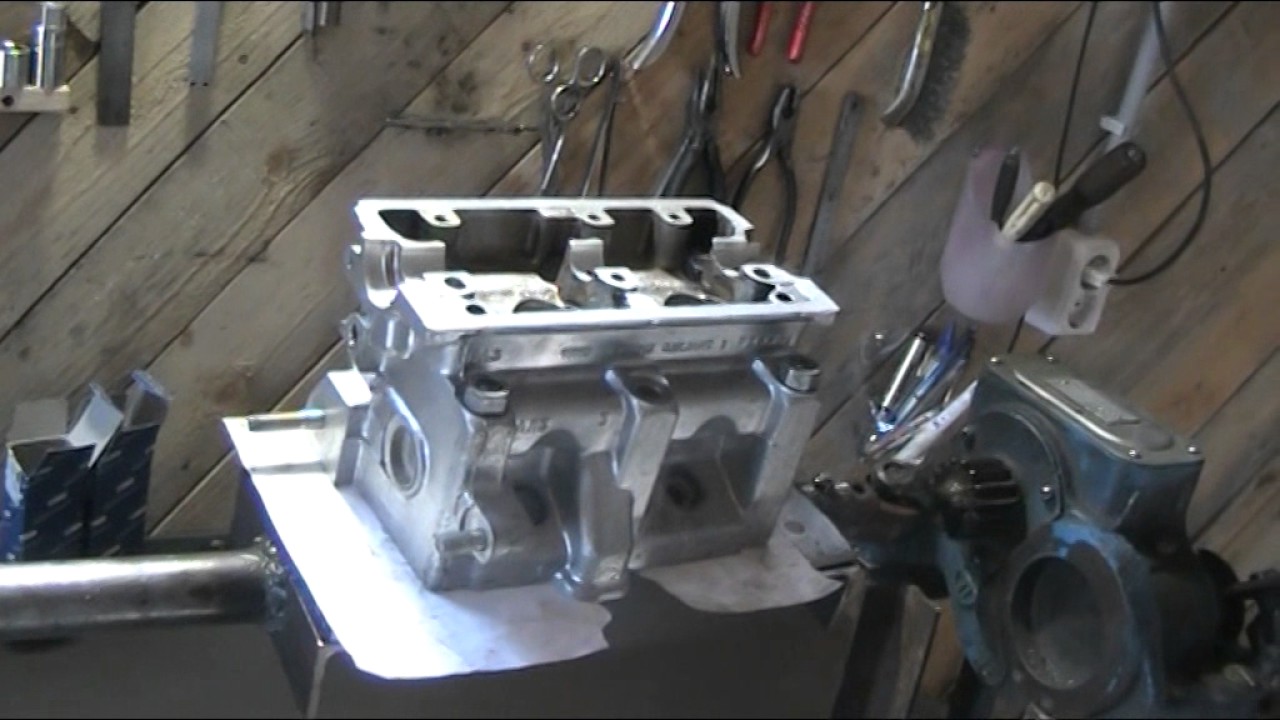

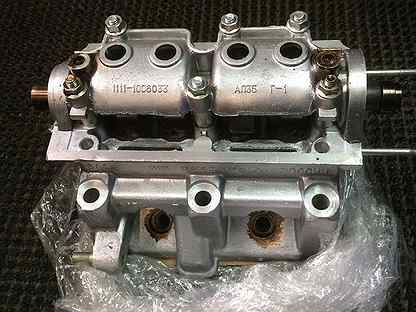

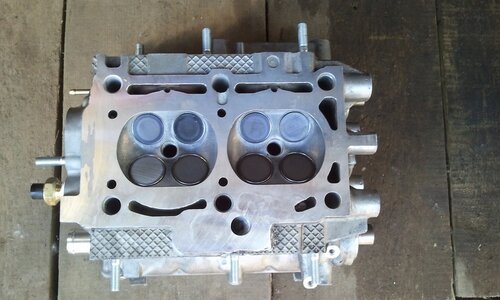

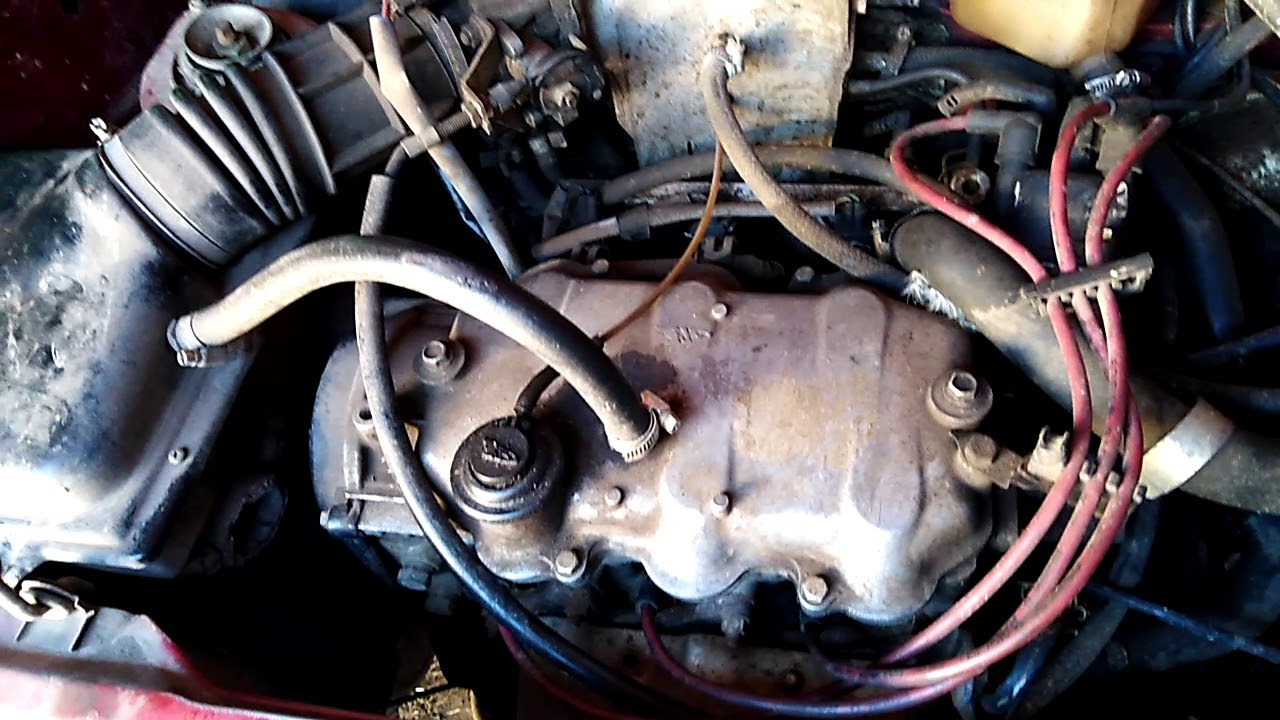

Двигатель «Ока» характеристики имел разные, в зависимости от модели. Ока 1111 и 1113 оснащались двухцилиндровыми силовыми агрегатами с синхронным ходом поршней и уравновешивающим механизмом. Система питания – карбюраторная, охлаждение – жидкостное, а система зажигания – электронная бесконтактная, с использованием датчика Холла.

У Ока 1111 технические характеристики мотора сводились к общему объему камер сгорания в 0,649 литра и мощности 29,3 л.с. По сути, это была половина 1,3-литрового мотора модели ВАЗ-2108.

Тюнинг и доработка двигателей Ока

Тюнинг двигателя Ока не представляет практического смысла в условиях обыкновенной эксплуатации. Повышение мощности и крутящего момента при перепрошивке блоков ЭСУД может дать прирост до 10% лошадиных сил, что при мощности около 30 л.с. будет не особо целесообразным.

В качестве гаражных доработок тюнинг двигателя Ока выполняется установкой инжектора от ВАЗ 21083i, но стоимость доработки может быть сравнима с установкой китайского литрового двигателя TJ376QE FAW (Daihatsu), который монтировался на автомобиль серпуховского производства СеАЗ Ока 11116-02 в 2007-08 гг.

Подвеска, рулевое управление, тормозная система

Передок авто оснащался подвеской типа МакФерсон, с телескопическими амортизаторами, поперечными рычагами и поперечным стабилизатором устойчивости. Сзади же применялась подвеска, состоящая из амортизаторов, винтовых пружин, продольных рычагов и поперечной балки.

Рулевое управление «Ока»…

травмобезопасное, сделанное по типу «шестерня-рейка». Передача усилия от него на колеса производилось двумя рулевыми тягами.

Передние колеса оснащались дисковыми тормозами…

суппорт был подвижным. Регулировка зазоров между суппортом и колодками осуществлялось автоматически.

На задних колесах механизмы были барабанные, между колодками и барабаном регулировка зазора выполнялась автоматически. Привод рабочих тормозов – гидравлический, стояночный же имел тросовый привод.

Бортовая электрическая сеть…

авто была однопроводной, отрицательным полюсом был сам кузов. Номинальное напряжение в сети составляло 12 В. Напряжение в сети поддерживалось двумя источниками – АКБ и генератором.

В целом, автомобиль «Ока» являлся очень интересным, однако нерентабельность производства и неконкурентоспособность с зарубежными авто такого класса привела к сворачиванию его производства.

[править] Внезапно

Пример копипасты с сайта
Комбайн «Фазенда» путем несложной замены оснастки может применяться для уборки зерновых (рожь, пшеница, ячмень), масличных (рапс, подсолнух, конопля), овощей (картофель, свекла, чеснок), а также табака и винограда.

Партия из 24 комбайнов в цветочноуборочном варианте заказана колумбийской корпорацией Nuriega & Sons. Особо отмечалась малая заметность машины с воздуха.

Присрыв покровов
Сравнительно недавно в сети выплыла информация о некой «Оке», разработанной ещё в 1952-м году. Гражданин, трудившийся над фейком, постарался от души: хорошенько переделал фотку японского Datsun 112 образца 1956 года, придумал историю про Сталина, который не захотел выпускать машинку в серию, придумал биографии конструкторам, ответственным за разработку, и прочее. А затем последовал и печальный конец — вся документация якобы «сгорела» синим пламенем. Непонятно, зачем данному гражданину это понадобилось, но кроме этого, на его сайте есть и другие весёлости, типа «Ока — кабина Белаза». Начинался сайтик ещё в ранне-нулевые и изначально имитировал страничку тюнинговой мастерской, где приводились сравнительно реалистичные проекты (история знает и автодрезины из легковушек, и «сваренные встык» из двух одинаковых микролитражек лимузины, и прочие баяны, коими была полна страничка). Затем автор, вероятно, решил проверить народ на легковерность и помаленьку стал прибавлять всё больше и больше шизы, типа подводной лодки, или автобуса-гармошки. Всего это заняло лет восемь как минимум. Народ ожиданий не обманул, win засчитан.

СеАЗ Ока 2007, 53 л. с. — отзыв владельца

Отзыв владельца

СеАЗ-11116 — модификация с китайским 3-цилиндровым инжекторным двигателем TJ FAW объёмом 1,0 литр, выпускавшаяся в 2007—2008 гг. СеАЗом; СеАЗ-11116 – переднеприводный автомобиль особо малого класса с трехдверным кузовом «хэтчбек».

Автомобиль имеет прекрасные, для своего класса, скоростные характеристики и маневренность. Незаменим в городских условиях с перенасыщенными транспортными потоками. «ОКА»-СеАЗ, имея меньшие габаритные размеры по сравнению с другими легковыми автомобилями, более юркая, а при парковке для неё всегда найдется свободное место. Автолюбители ценят её неприхотливость. Надежность и легкость в управлении ценят женщины и начинающие водители. Скоростной и компактный автомобиль, имеющий высокие эксплутационные качества при малом расходе бензина.

Автомобиль: СеАз 11116-02 (ОКА) конца 2007 года выпуска

Двигатель: китайского производства — модель TJ376QE по лицензии Daihatsu, точная копия двигателя Daihatsu Charade CB90, он же ставится на FAW. Инжектор, 3 цилиндра, объем — 1 л., мощность 53 л.с., число клапанов — 6

Трансмиссия: передний привод, коробка — 5 ступенчатая механика

Подвеска: — резанные пружины -2 витка спереди, пока стоковые амортизаторы. — задние пружины от таврии резанные на 3 витка, — развал спереди -0. 53град, сзади -1град. — передняя и задняя растяжки собственной конструкции

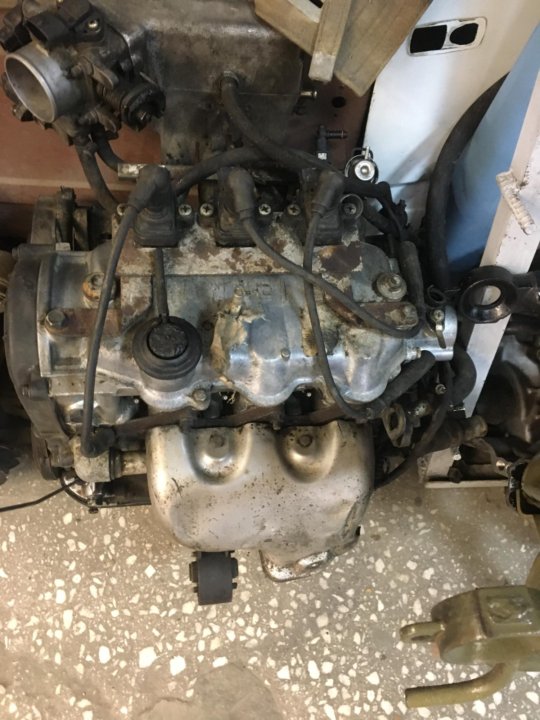

Инжекторная ОКА с китайским 3-х цилиндровым двигателем

Инжекторная ОКА с китайским 3-х цилиндровым двигателем

vlad73 » 05 апр 2021, 06:52

Re: Инжекторная ОКА с китайским 3-х цилиндровым двигателем

valeron » 05 апр 2021, 16:03

Re: Инжекторная ОКА с китайским 3-х цилиндровым двигателем

liros » 05 апр 2021, 17:39

Re: Инжекторная ОКА с китайским 3-х цилиндровым двигателем

kikozik » 05 апр 2021, 17:54

Re: Инжекторная ОКА с китайским 3-х цилиндровым двигателем

kikozik » 05 апр 2021, 17:59

Re: Инжекторная ОКА с китайским 3-х цилиндровым двигателем

kikozik » 05 апр 2021, 18:03

Re: Инжекторная ОКА с китайским 3-х цилиндровым двигателем

valeron » 06 апр 2021, 00:18

Re: Инжекторная ОКА с китайским 3-х цилиндровым двигателем

vlad73 » 06 апр 2021, 03:21

Re: Инжекторная ОКА с китайским 3-х цилиндровым двигателем

Serg57i » 06 апр 2021, 04:10

Re: Инжекторная ОКА с китайским 3-х цилиндровым двигателем

vlad73 » 07 апр 2021, 04:53

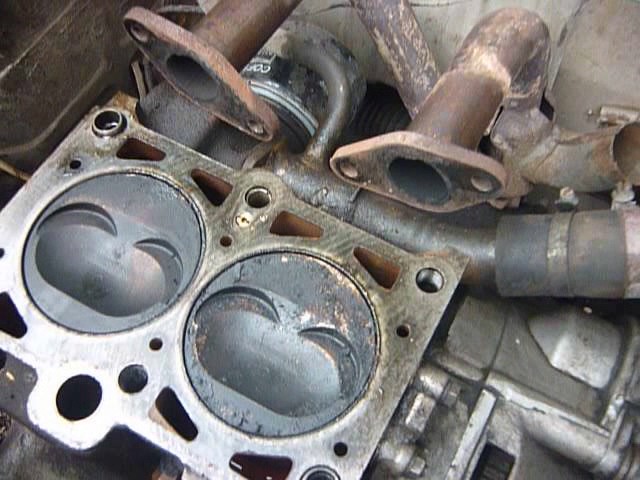

Размеры поршневой

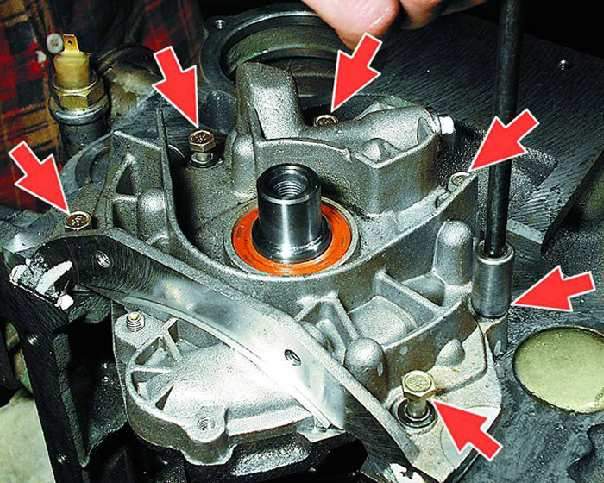

Дефектовка деталей двигателя

При замене деталей шатунно-поршневой группы необходимо подобрать поршни к цилиндрам по диаметру и массе, а также поршневые пальцы к поршням по диаметру и шатуны по массе.

На днище поршня выбиты следующие данные:

1

— класс поршня по отверстию под палец (1, 2, 3)
2
— класс поршня по диаметру (А, B, C, D, E)
3
— стрелка, показывающая направление установки поршня
4
— группа по массе (нормальная — «Г», увеличенная на 5 г — «+», уменьшенная на 5 г — «-«)
5
— ремонтный размер (диаметр увеличен на 0,4 мм — D, на 0,8 — Е)

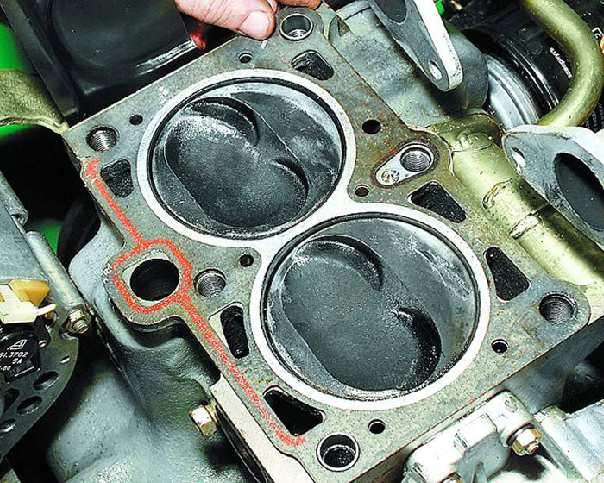

Класс цилиндров (А, B, C, D, E) выбит на нижней плоскости блока (привалочной плоскости под масляный картер).

Для удобства подбора поршней к цилиндрам по диаметру те и другие делятся на пять классов: A, B, C, D, E (через 0,1 мм). В запасные части поставляются поршни номинального размера трех классов A, C, E и двух ремонтных размеров. Первый ремонтный размер – увеличенный на 0,4 мм, второй – на 0,8 мм.

ВАЗ 1111 | Компрессия двигателя

Если с течением времени у вас появится ощущение, что в начале эксплуатации ваш двигатель был более динамичным, потеря мощности может быть вызвана механическим износом. Наиболее часто встречающимися причинами являются высокий износ между поршнями и цилиндрами, изношенные поршневые кольца, негерметичные или прогоревшие клапаны, поврежденная прокладка головки блока цилиндров или свеча зажигания. В конце такта сжатия создается высокое компрессионное давление, которое потом при сгорании топливовоздушной смеси лавинообразно увеличивается. Для поршней и поршневых колец, стенок цилиндров, клапанов, седел клапанов, прокладок клапанного механизма, а также прокладки головки блока цилиндров это означает высокую термическую и механическую нагрузку. Как правило, двигатели с пониженной мощностью уже заранее сигнализируют о своем техническом состоянии. Симптомами являются неустойчивое поведение при холодном пуске или неравномерная работа двигателя, увеличенный расход масла и топлива, шлейф отработавших газов белого или синего цвета, повышенная температура охлаждающей жидкости, ухудшенные показатели отработавших газов и уменьшение мощности двигателя. Для получения ясной картины необходимо при каждом втором посещении сервисного центра проверять компрессию.

В равной степени это относится и к дизельным двигателям.


Контрольные значения  компрессии

Значения компрессии для вашего автомобиля незначительно отличаются в зависимости от степени сжатия. Представленные в табл. 4.2 ориентировочные значения действительны для двигателей в безупречном техническом состоянии. При анализе компрессии  большее значение придается не абсолютным наивысшим показателям, а одинаковым показателям во всех цилиндрах. Допускаются отклонения максимально до 2 бар. Если отклонения превышают допустимое значение, необходимо выяснить причину этого отклонения. В качестве первого шага специалист посоветует вам провести измерение потери давления.

Старые двигатели  создают меньшую  компрессию

В старых двигателях компрессия значительно уменьшается, и это нормальное явление, связанное с естественным износом двигателя. Поэтому нет особой причины для беспокойства, это в меньшей степени зависит от абсолютного наивысшего показателя давления, а больше от одинаковых значений во всех цилиндрах. Только когда измеренные значения достигнут предельно допустимых значений, необходимо думать о предстоящем ремонте двигателя или замене его другим. Если различие в значениях больше 3 бар, практика указывает на следующие причины:

– износ поршней или поршневых колец;

– заклинивание изношенных поршневых колец в канавках поршня, вызванное отложением продуктов сгорания;

– повреждение рабочих поверхностей цилиндров как следствие легкого заедания поршней или заклинивания поршневых колец;

– остатки продуктов сгорания и масла в виде налета на клапанном механизме или на рабочих поверхностях седел клапанов;

– треснутые клапаны;

– прогорание клапанов вследствие недостаточного зазора клапанов или термической перегрузки.

Компрессию можно измерить своими силами. Прежде всего для этого вам необходимы помощник, который стартером проворачивает коленчатый вал, и прибор для измерения давления. В хорошо оснащенных автомастерских прибор для измерения компрессии относится к основному оснащению. Вначале выверните все свечи зажигания (в дизельном двигателе — топливные форсунки) из головки блока цилиндров и удостоверьтесь, что зазор клапанов правильно отрегулирован. Во время проверки помощник должен полностью нажать на педали сцепления и акселератора, вы прибором проверяете компрессию в каждом цилиндре. Так как дизельные двигатели постоянно всасывают одинаковое количество воздуха, на педаль акселератора не требуется нажимать. Измерение начинайте с первого цилиндра и потом последовательно измеряйте во всех остальных цилиндрах. Считайте количество оборотов коленчатого вала до создания максимального давления, это количество будет критерием для последующих цилиндров: чем быстрее создается компрессия, тем «здоровее» ваш двигатель. В «здоровом» двигателе компрессия должна создаваться после 6–8 оборотов коленчатого вала.

Основа для надежного  измерения — исправный стартер и полностью  заряженная аккумуляторная батарея

Несмотря на то, что это является азбучной истиной, все же мы еще раз напоминаем — основой для измерения являются стартер с хорошим тяговым усилием и полностью заряженная аккумуляторная батарея.

Если коленчатый вал вращается очень медленно, сжатие в цилиндре также происходит медленно — измерение компрессии теряет свой смысл. Если вы получили большие отклонения в результатах измерения, проведите тест на уменьшение давления. Обращение с прибором для измерения уменьшения компрессии предполагает наличие определенного опыта, поэтому мы советуем проведение теста на измерение уменьшения компрессии предоставить специалисту.

Выяснить причину уменьшения давления можно следующим образом.

· При низкой компрессии через отверстие для свечи (в дизельном двигателе — в отверстие форсунки впрыска) введите в каждый цилиндр немного моторного масла, затем повторите проверку. Масло улучшает герметизацию между сопрягающимися поверхностями поршней и стенок цилиндров.

· Если компрессия увеличилась незначительно, то утечка происходит через клапаны или прокладку головки блока цилиндров. Утечка через клапаны может быть вызвана прогоранием седел и/ или рабочих кромок клапанов, а также деформацией стержней клапанов или образованием на них трещин.

· Если после введения масла компрессия повысилась, то можно сделать однозначный вывод о том, что изношены поршневые кольца.

Измерение  компрессии


ПОСЛЕДОВАТЕЛЬНОСТЬ  РАБОТ

1. Перед измерением прогрейте двигатель до рабочей температуры. Это создает оптимальные зазоры между всеми движущимися деталями.

2. Отключите зажигание (клемма «15»), снимите наконечники со свечей зажигания и выверните все свечи зажигания.

3. Затяните стояночный тормоз, установите рычаг переключения передач в нейтральное положение, нажмите на педали сцепления и акселератора.


Рис. 4.13. При установке прибора для измерения компрессии резиновая конусная пробка должна плотно закрывать отверстие для свечи зажигания

4. Плотно вставьте резиновую конусную пробку прибора для измерения компрессии в отверстие для свечи зажигания (в дизельном двигателе — в отверстие для топливной форсунки). При необходимости используйте подходящее переходное устройство (рис. 4.13).

5. Включите стартер и проверните коленчатый вал как минимум на восемь тактов сжатия, следя за показаниями компрессометра. Необходимо иметь в виду, что лучшее наполнение цилиндров происходит только при полностью нажатой педали акселератора.


Рис. 4.14. После измерения компрессии на всех четырех цилиндрах сравните кривые, записанные самописцем прибора

6. Запишите наибольшее значение компрессии. Повторите процедуру измерения для остальных цилиндров и сравните результаты с техническими данными (рис. 4.14).
ПРАКТИЧЕСКИЙ СОВЕТ

Уменьшение компрессии

Уменьшение компрессии, сопровождаемое шумом воздуха, может быть вызвано следующими причинами:

– шум во всасывающем патрубке или шумоизоляции патрубка свидетельствует о негерметичном впускном клапане;

– если воздух выходит из открытого радиатора или расширительного бачка охлаждающей жидкости, значит, пробита прокладка головки цилиндров или имеется трещина в головке цилиндров;

– если воздух выходит из открытой маслоналивной горловины или трубки указателя уровня моторного масла, значит, изношены стенки цилиндров, рабочие поверхности поршней или поршневые кольца;

– если воздух выходит из выхлопной трубы, значит, негерметичен выпускной клапан.

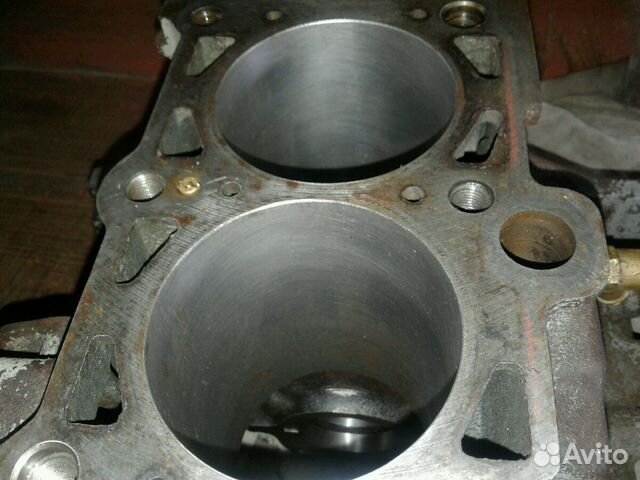

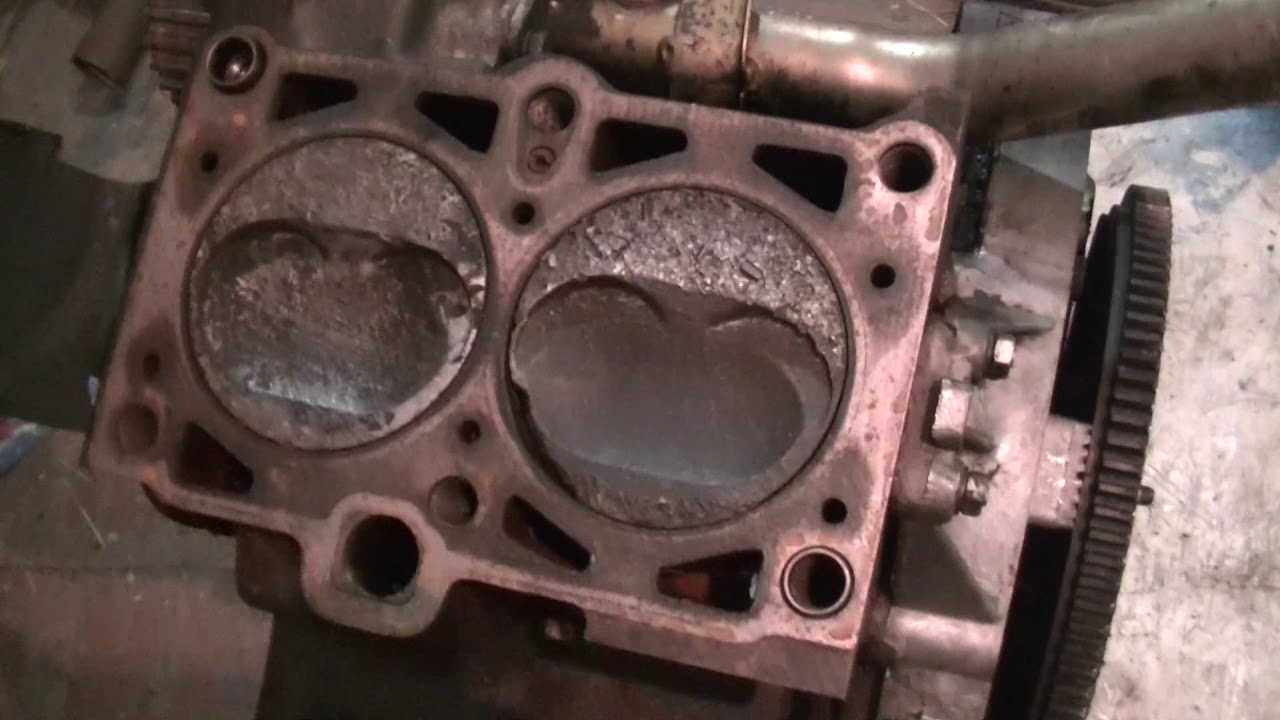

Гильзовка блока цилиндров дв.ОКА — лучшая цена от Расточка всех видов двигателей во Владимире на СКИДКОМ.РФ

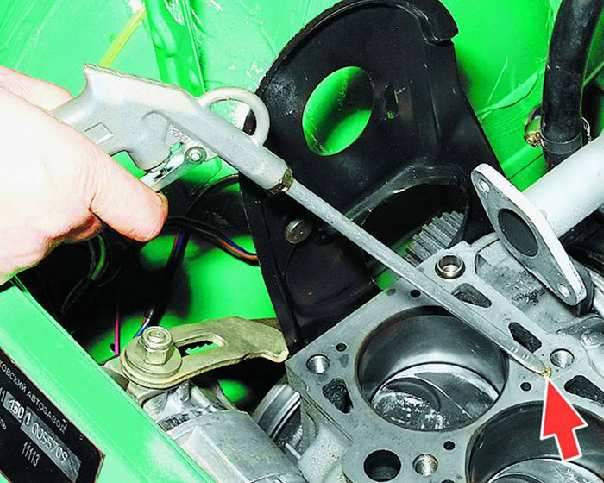

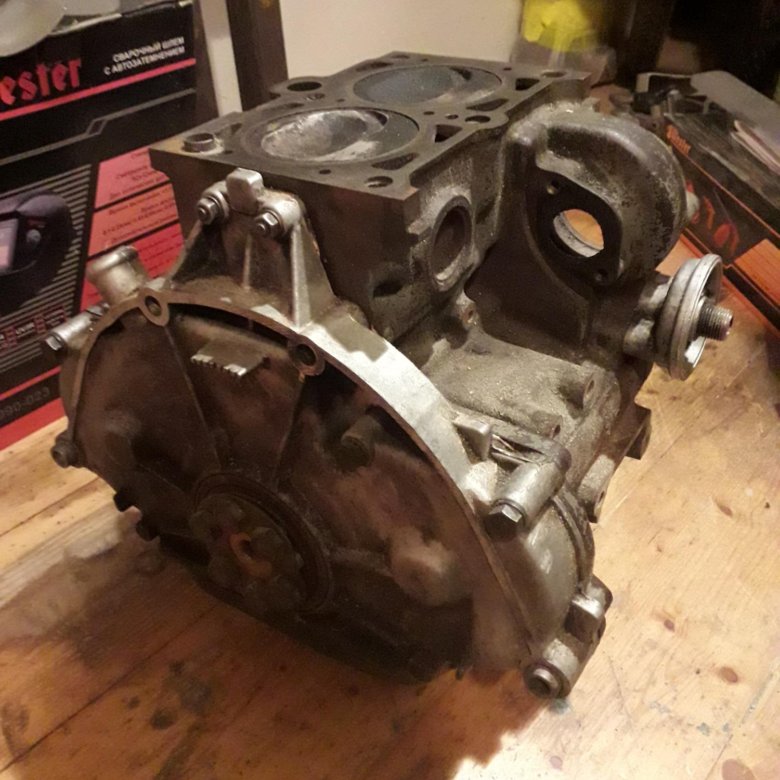

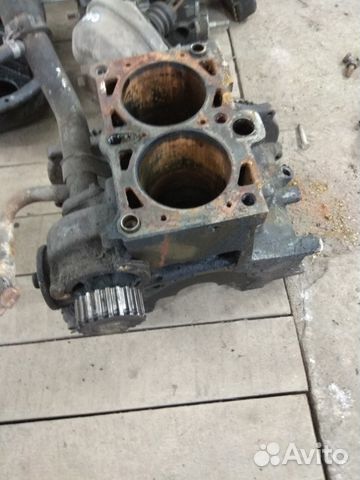

Гильза цилиндра является составной частью блока. Это — снимающаяся металлическая вставка, в которой расположен поршень. Рабочий объем двигателя определяется объемом этой детали.

Периодически ее нужно ремонтировать, как и любую другую механическую составляющую двигателя. Ремонт этой детали – гильзование — процесс достаточно сложный и требует опыта и специальных знаний. Гильзовка, расточка или хонингование выполняются на специальном оборудовании в ремонтных мастерских. Этот вид работ выполняется тогда, когда цилиндры изношены настолько, что превышены все предусмотренные производителем ремонтные размеры, или изготовитель сам рекомендует выполнить такой ремонт.

Ремонтировать эту составляющую двигателя нужно в сроки, прописанные производителем, или тогда, когда у автомобиля большой пробег и износ. Чтобы правильно определить сроки ремонта, нужно знать марку и модель автомобиля, иметь данные о стандартном пробеге.

Гильзовка блока делается следующим образом:

  • Для блоков цилиндров из чугуна используются чугунные гильзы
  • Для алюминиевых блоков – мы также используем чугунные гильзы

Этапы работы по гильзовке блоков:

Сначала растачиваются цилиндры, эту работу должны проводить специалисты, так как должна быть четко соблюдена геометрия гнезд под гильзы. Если эти правила не будут соблюдены, то эллипс цилиндра передастся гильзе, поршень начнет работать неправильно, что повлечет за собой достаточно много неприятностей. Сама гильзовка блока цилиндров (гильзовка алюминиевых блоков) начинается после того, как сделана расточка под необходимый размер с соответствующей шероховатостью стенок цилиндра для лучшей теплоотдачи. Существует метод горячего гильзования, который основывается на учете разницы температур блока и гильзы. Гильзу монтируют в цилиндр блока, предварительно обработав раствором и охладив в жидком азоте.

Блок нагреваем до 150 С.

При грамотном и правильном подходе после гильзования блока двигатель вашего авто прослужит еще многие годы.
