Радиатор печки ВАЗ 2107: его снятие и установка

Печка на машине — это неотъемлемая часть или деталь автомобиля, которая применяется преимущественно при наступлении осени, и ее эксплуатация продолжается до окончания весны. Это значит, что на протяжении года печка эксплуатируется длительное время, что сказывается на ее сроке службы. Важный конструктивный элемент отопителя салона — это радиатор. Проводится замена радиатора печки ВАЗ 2107 в случае обнаружения его протечки или засорения отложениями. Как это правильно делать, подробно расскажет пошаговая инструкция.

Содержание

• 1 Как определить неисправность радиатора печки
  • 1.1 Как снять радиатор печки ВАЗ 2107
  • 1.2 Как установить радиатор печки семерки

Из каких конструктивных элементов состоит автомобильная печка, каждый себе представляет. Конструкция этого устройства скрыта от глаз человека и находится внизу под торпедой. Чаще всего факторами того, что требуется замена радиатора отопителя на ВАЗ 2107, являются:

1. Печка включается, но при этом не греет.
2. Протекание радиатора, что проявляется по обнаружению запаха, и лужи тосола в салоне.

Появление лужи тосола в салоне чаще всего означает, что потек радиатор. Но сразу торопиться покупать теплообменник при обнаружении течи в салоне автомобиля не стоит, так как причиной может быть неисправный кран, а также повреждение резинового патрубка.

Еще одним признаком неисправности радиатора на семерке может быть постоянное запотевание лобового стекла в машине. Причиной тому является испаряемый тосол, испарение которого происходит под воздействием работы вентилятора и высокой температуры. Испарение возникает только в том случае, если повреждение незначительное. При этом будет снижаться уровень охлаждающей жидкости в расширительном бачке под капотом.

Если же стекла не запотевают, тосол не течет, кран отопителя открыт, а печка на ВАЗ 2107 при этом все равно дует постоянно холодным воздухом, то причина кроется в забивании радиатора. Возникают такие поломки редко, а их причиной обычно является то, что владелец недавно доливал в ОЖ разные добавки (возможно с целью устранения течи теплообменника двигателя или печки).

В итоге эти добавки закупоривают пространство между пластинами, что становится причиной неисправности устройства.

Заливать в систему охлаждения загрязненные охлаждающие жидкости и прочие присадки – не рекомендуется, это может обернуться серьезными последствиями.

Как снять радиатор печки ВАЗ 2107

Разбираться с тем, как поменять печку на ВАЗ 2107, нужно только после того, как будет точно установлено, что неисправен радиатор. Чтобы локализовать причину поломки, необходимо добраться до теплообменника, снять его и осмотреть. Если он поврежден снаружи, то мелкие дефекты на медных устройствах можно устранить путем пайки. Если же неисправность возникла по причине засорения, то можно попытаться его промыть спец раствором для удаления накипи. В любом случае, если неисправен радиатор, то вы это увидите.

Для демонтажа радиатора печки на ВАЗ 2107 понадобится стандартный набор инструментов, состоящий из ключей и отверток. Перед началом нужно опустошить систему охлаждения путем слива ОЖ. Только после этого начинаются действия по демонтажу. Пошаговая инструкция, как демонтировать теплообменник с семерки:

1. Обесточивается электрическая сеть питания автомобиля путем отсоединения клеммы «минус» от АКБ.
2. Сливается ОЖ. Достаточно будет слить 2-3 литра. Полностью сливать всю жидкость нет необходимости.
3. В подкапотном пространстве имеются два резиновых шланга, которые крепятся к штуцерам из салона. Надо ослабить затяжку хомутов обоих шлангов, а затем их демонтировать. Проводить эту процедуру нужно исключительно после слива жидкости.
4. После отсоединения шлангов из них стечет некоторое количество тосола. Чтобы внутрь шлангов ничего не попало, требуется закрыть отверстия тканью.
5. Ключом или отверткой нужно выкрутить 2 самореза, которыми крепится уплотнительная резинка. После вывинчивания крепежных элементов следует извлечь уплотнитель.
6. Дальнейшие манипуляции выполняются со стороны салона. Первым делом нужно освободить доступ к устройству, чтобы снять печку на ВАЗ 2107. Для этого вывинчиваются крепежные элементы, которыми крепится полка под торпедой.
7. Выкручиваются крепежные элементы, которые фиксируют пластиковую панель центральной консоли, с располагающимися на ней часами и прикуривателем.
8. Перед тем, как пластиковую панель убрать в сторону, необходимо отсоединить провода от часов и прикуривателя и убрать их в сторону.
9. Снимать нужно и внутреннюю часть бардачка. Это нужно для того, чтобы получить доступ к кранику отопителя, а также для отвода правого воздуховода в сторону. При снятии печки понадобится снимать и левый воздуховод.
10. Теперь при помощи ключа на «7» требуется выкрутить болт, за счет которого фиксируется трос управления краником.
11. Сначала нужно снять нижнюю часть корпуса печки, для чего при помощи отвертки необходимо поддеть защелки в количестве 4 штук по 2 с каждой стороны.
12. Когда защелки будут отстегнуты, необходимо снять нижнюю часть печки, потянув ее слегка на себя.
    Появляется доступ к вентилятору печки, который если не исправен или скрипит, можно заодно отремонтировать. Если нужна замена печки на ВАЗ 2107, тогда работы по демонтажу продолжаются.

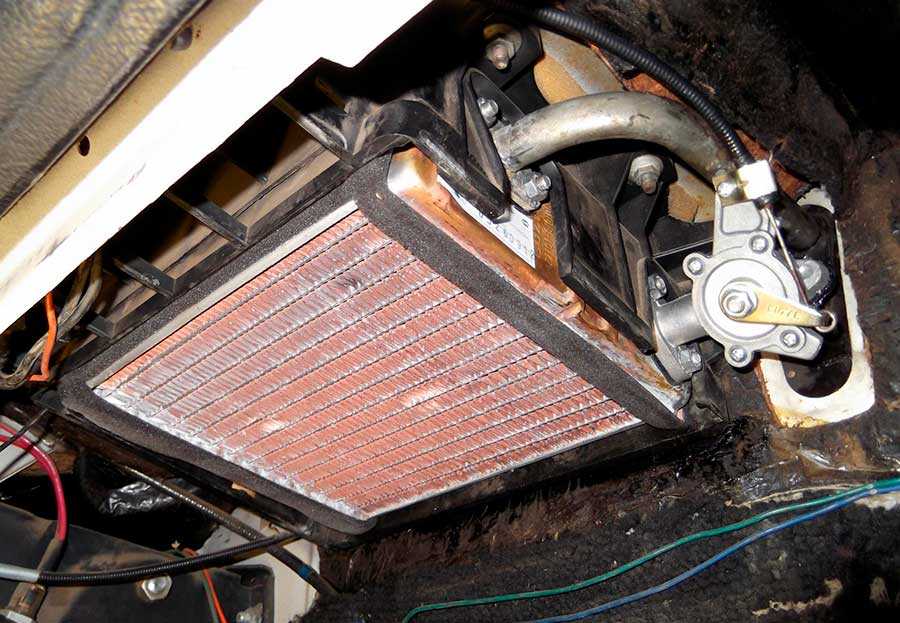

13. Для демонтажа теплообменника понадобится ухватиться на устройство и потянуть его на себя (с крана стальной тросик уже должен быть отсоединен, если нет, то вывинчиваем крепежный болт). Радиатор выйдет совместно с металлическими трубками и краником отопителя.
14. На этом процесс демонтажа можно считать завершенным, и если нужна замена радиатора печки на ВАЗ 2107, то вместо штатного, нужно установить новый (желательно с новым краном отопителя).
15. Если нужен полный демонтаж печки, тогда при помощи гаечного ключа на «10» требуется вывинтить 4 болтовых соединения.

Принцип демонтажа радиатора печки для инжекторных и карбюраторных семерок одинаков.

Как установить радиатор печки семерки

Когда после снятия будет выявлена точная причина неисправной работы радиатора, потребуется либо ремонт, либо замена теплообменника.

Если до этого у вас стоял алюминиевый агрегат, то рекомендуется вместо него установить медный трехрядный радиатор. Установка нового радиатора на ВАЗ 2107 своими руками выполняется в порядке обратном снятию. Даже если устанавливается вместо алюминиевого медный агрегат, то сборка отопителя аналогична демонтажу.

При монтаже нового агрегата нужно учитывать следующие нюансы:

• Ставить только новые резиновые уплотнители.
• Перед установкой уплотнителей из резины, их рекомендуется смазывать силиконом.
• При завинчивании крепежных гаек и саморезов, нужно их зажимать без фанатизма, чтобы не выдавить уплотнители, тем самым нарушив герметичность соединений.
• После сборки всех элементов в салоне, необходимо перейти на завершающий процесс под капотом. Для этого необходимо установить резиновый уплотнитель с двумя отверстиями, а затем надеть шланги на выступающие металлические трубки новоустановленного агрегата.
• В завершении нужно залить тосол или антифриз, и проверить герметичность системы.

На завершающем этапе после заливки жидкости понадобится также выгнать воздух из системы. Процесс замены не трудный, а на его реализацию уходит не более пары часов времени. Однако лучше потратить 2 часа времени померзнуть в гараже, чем замерзать в салоне автомобиля всю зиму.

Поделиться с друзьями:

Замена радиатора печки на ВАЗ 2107 Как и что делать нужно делать | 🚘Авто Новости Онлайн

11.02.2023

Многие водители знают, что замена радиатора печки на ВАЗ 2107 не редкое явление. Связано это с особенностями строения системы отопления на «жигулях». Поэтому, любому владельцу автомобиля этой модели желательно знать, как правильно провести работу по замене. Нужно отметить, что отопление на ВАЗ 2107, практически идентично «копейке».
Различие в некоторых нюансах расположения воздуховодов. Также процесс замены здесь полностью одинаков, на «семерках» чуть больше возни с панелью магнитолы и бардачком. Поэтому, тот, кто менял отопитель на любой из классических моделей ВАЗ, легко справится с задачей. Ну, а для остальных будет полезно узнать, как опознать неисправность радиатора. И как его поменять без особых проблем.
Признаки поломки
Замена радиатора печки на ВАЗ 2107, не является сложной работой, но для начала нужно определить случаи, когда его необходимо менять, ну или хотя бы снимать:

• Явная утечка жидкости. Обычно это определяется по луже антифриза под ногами водителя и/или пассажира. Такая неисправность может появиться в любое время года. Желательно произвести замену как можно быстрее. Ведь испарения антифриза токсичны;
• , обнаруживается это обычно зимой. В таком случае, сначала проверяют кран радиатора, возможно, он просто закрыт. Если с ним все в порядке, то необходимо снимать радиатор и разбираться в причинах поломки.

Первая из описанных проблем ведет к замене радиатора. Конечно, его можно запаять, но на практике это не имеет смысла. Гораздо проще приобрести новый радиатор. Во втором случае может помочь замена крана, он часто выходит из строя. Но, точную причину можно назвать, только сняв прибор с автомобиля.
Есть один маленький нюанс, который нужно учитывать при покупке нового радиатора. Если вы хотите получить более благоприятный климат в салоне, то попытайтесь найти медный радиатор. Такой отопитель отдает тепло намного эффективнее. Зато алюминиевый будет служить намного дольше. Поэтому, выбор у вас следующий: комфорт или срок службы.

Замена
Так как радиатор отопления интегрирован в систему охлаждения, то перед началом работ запаситесь литром антифриза, для восполнения потерь охлаждающей жидкости. Производитель рекомендует сливать ОЖ с блока цилиндров перед любыми работами с отопителем. Но, в принципе, можно обойтись и без этого. Для произведения действий вам понадобятся отвертки, набор ключей. Также неплохо запастись небольшой емкостью для сбора антифриза из радиатора. Работа состоит из следующих этапов:

• Откручиваем (2 самореза) панель магнитолы, а также демонтируем вещевой ящик;
• Получив доступ к вентилятору, откручиваем его;
• В моторном отсеке снимаются шланги с трубок крана отопителя, а также с обратки печки. Для этого необходимо снять с них хомуты. Сдергивая шланги, будьте осторожны, не повредите руки о коллектор;
• С помощью головки на 7 открутите пару саморезов и снимите уплотнительную диафрагму;
• салоне открутить кожух тросика управления системой отопления, и снять с рычажка;
• Радиатор аккуратно снять. Для этого нужно вытащить трубки из перегородки между салоном и моторным отсеком;На снятом радиаторе, с помощью ключа на 10 снимают обратную трубку и кран отопителя;
• Проверьте кран отопителя. Он часто оказывается забит различными отложениями. Если налицо проблемы с его открытием-закрытием, или снижена его пропускная способность, то следует заменить кран;
• Далее смотрим состояние самой печки. Если она протекает, то лучше сразу заменить ее на новую. Важно проверить ее на пропускную способность. В некоторых случаях, работоспособность радиатора можно восстановить путем его промывки. Для этого берется крепкий раствор лимонной кислоты, и прогоняется через отопитель с помощью компрессора. Если налицо повреждение трубок или их не удается промыть, то придется также отправиться в магазин за новым приспособлением;
• При обратной сборке радиатора нужно поставить новые резиновые прокладки, старые могут дать течь;
• Дальнейшая сборка производится в обратном порядке. Желательно установить новые хомуты в моторном отсеке. Также обратите внимание на состояние шлангов, если на них имеются трещины, то лучше их заменить.

Последним этапом является регулировка тросика открытия крана печки. Он должен обеспечивать полное открытие и закрытие крана.
После всех работ проверяются все крепления на предмет утечек. Также нужно выгнать из системы охлаждения воздушную пробку. Для этого открывают расширительный бачок, и заводят на несколько минут двигатель. После чего можно добавить в систему, не хватающую ОЖ. И окончательно собрать бардачок и панель магнитолы.
Заключение. Все водители понимают, что работоспособная печка зимой повышает уровень комфорта и безопасности. Поэтому, замена радиатора печки на ВАЗ 2107 в случае неисправности является первостепенной задачей. Работа это не сложная и может быть выполнена даже начинающим механиком.
