Снятие и установка коробки передач

Вам потребуются: ключи «на 10», «на 13», «на 17», «на 19», большая отвертка с плоским лезвием.

Установите автомобиль на подъемник или осмотровую канаву. Поднимите капот и зафиксируйте его в этом положении. Перед снятием коробки передач отсоедините провод от клеммы «минус» аккумуляторной батареи, слейте масло из коробки передач (см. «Замена масла в коробке передач») и снимите стартер (см. «Снятие и установка стартера»).

1. Отсоедините трос привода сцепления от вилки выключения сцепления и выньте его из кронштейна на коробке (см. «Замена троса привода выключения сцепления»).

2. Отогните пластмассовый фиксатор и отсоедините колодку жгута проводов от датчика скорости.	3. Ключом «на 10» выверните три болта крепления передней крышки картера сцепления…

4. …и снимите крышку.

5. Установите под двигатель надежную опору или вывесите его с помощью грузоподъемного механизма.

6. Снимите заднюю опору силового агрегата (см. «Замена опор силового агрегата»).

7. Отжав пластмассовый фиксатор, отсоедините колодку жгута проводов от выключателя света заднего хода.	8. Ключом «на 10» выверните болт, фиксирующий корпус шарнира привода переключения передач на штоке выбора передач…

9. …и отсоедините от штока тягу выбора передач вместе с шарниром.	10. Ключом «на 17» выверните два болта крепления кронштейна реактивной тяги.

11. Снимите приводы колес (см. «Снятие и установка приводов передних колес»). Правый привод можно не снимать полностью. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.

Предупреждения Отсоединяйте правый привод только после снятия передней крышки картера сцепления (см. пп. 3 и 4), иначе можно прогнуть крышку монтажной лопаткой, и маховик будет за нее задевать. Не отсоединяйте одновременно оба привода, так как в этом случае в дифференциале могут сместиться шестерни полуосей, тогда установить приводы без разборки коробки передач будет невозможно. При необходимости отсоединения обоих приводов после отсоединения одного из них вставьте на его место технологическую заглушку или старый корпус внутреннего шарнира и привяжите проволокой к коробке передач заглушку или корпус, чтобы они не выпали при снятии коробки. После этого отсоедините второй привод

12. Установите надежную опору под коробку передач.	13. Ключом «на 19» выверните два болта верхнего крепления коробки передач к двигателю. Болт 1 (передний по направлению движения автомобиля) – короткий, болт 2 – длинный.

14. Ключом «на 19» отверните гайку правого нижнего крепления коробки передач к двигателю (со стороны двигателя).	15. Ключом «на 19» выверните болт левого нижнего крепления коробки передач к двигателю.

16. Сдвиньте коробку передач максимально назад (первичный вал должен выйти из сцепления). Придерживая коробку передач, уберите опору и выньте коробку из-под автомобиля.

Предупреждение Не опирайте первичный вал коробки передач на лепестки нажимной пружины сцепления, чтобы не повредить их.

17. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.

Полезные советы Перед установкой коробки передач рекомендуем смазать шлицы первичного вала и наружную поверхность направляющей втулки подшипника выключения сцепления тонким слоем консистентной смазки. Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. «Снятие и установка сцепления»)

18. При необходимости восстановите начальную установку троса привода выключения сцепления (см. «Замена троса привода выключения сцепления») и отрегулируйте привод управления коробкой передач (см. «Регулировка привода управления коробкой передач»).

19. Залейте масло в коробку передач (см. «Замена масла в коробке передач»).

Снятие и установка коробки передач

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля:

— повышенный (по сравнению с привычным) шум;

— затрудненное переключение передач;

— самопроизвольное выключение или нечеткое включение передач;

— утечка масла через уплотнения и прокладки.

Кроме того, коробку передач необходимо снимать для замены сцепления, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя.

ПОЛЕЗНЫЙ СОВЕТ Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и ее крышек и т.п.).

Вам потребуются: ключи «на 10», «на 13», шестигранник «на 12», отвертка, пассатижи.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Отсоедините «минусовый» провод от аккумуляторной батареи.

3. Слейте масло из коробки передач (см. «Замена масла в коробке передач»).

4. Снимите передний карданный вал (см. «Снятие и установка карданной передачи»).

5. Снимите промежуточный вал (см. «Снятие и установка промежуточного вала»).

6. Отсоедините провода от выключателя фонарей заднего хода.	7. Изнутри салона подденьте отверткой и сдвиньте вверх чехол рычага переключения передач.

8. Отверните рукоятку с рычага и снимите ее вместе с чехлом.	9. Отверните гайку крепления опорной пластины механизма переключения передач.

10. Снимите заднюю опору силового агрегата (см. «Замена опор подвески силового агрегата»).

11. Отверните гайку стяжного болта хомута крепления тяги механизма переключения передач.	12. Выверните три болта крепления кронштейна опорной пластины и снимите привод механизма переключения передач.

13. Выверните болты крепления щитка картера сцепления.	14. Выверните два болта крепления рабочего цилиндра сцепления к картеру сцепления и снимите цилиндр, не отсоединяя его от шланга (цилиндр остается висеть на шланге).

15. Выверните три болта крепления стартера (третий болт на фотографии не виден).

16. Снимите стабилизатор поперечной устойчивости (см. «Снятие и установка стабилизатора поперечной устойчивости»).

17. Снимите приемную трубу (см. «Замена приемной трубы»).

18. Выверните четыре болта крепления картера сцепления к двигателю.

ПРИМЕЧАНИЕ Помощник должен придерживать заднюю часть коробки передач.

19. Снимите коробку передач в сборе с картером сцепления.

ПРИМЕЧАНИЕ Не опирайте конец первичного вала на лепестки нажимной пружины сцепления, чтобы не деформировать их.

20. Устанавливайте коробку передач в порядке, обратном снятию.

21. Залейте масло в коробку передач.

ПОЛЕЗНЫЙ СОВЕТ Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала.

22. Проверьте и при необходимости отрегулируйте привод управления механизмом переключения передач (см. «Регулировка привода механизма выбора передач»).

Не нашли то, что искали? Воспользуйтесь поиском:

Если во время движения вы заметили непривычно высокий уровень шума АКПП, переключение передач затруднено или наблюдается самопроизвольное или не совсем четкое их включение, если вы обнаружили протечки масла через прокладки и уплотнители, значит, ваша коробка может отказаться работать в любой момент. Не стоит дожидаться этого. Своевременно устраненная мелкая неисправность АКПП поможет избежать больших поломок, дорогостоящей замены агрегата.

Двигаемся в сервисный центр? Если машина новая и срок гарантии не истек, то очевидно, что ремонт – это обязанность автосервиса. В противном случае можно попробовать сделать ремонт самостоятельно. Снятие и установка коробки передач, если досконально разобраться в вопросе, не такое уж сложное мероприятие.

Особенности демонтажа-монтажа АКПП | Общие советы

Все работы осуществляем в местах, оборудованных подъемником или смотровой ямой. Чтобы избежать повреждений агрегата, необходимо воспользоваться трансмиссионным домкратом или другим подобным инструментом.

Снятие КПП

• отсоединить все патрубки, тяги, разъемы, магистрали от агрегата. Сливать масло не обязательно, но рекомендуется, чтобы облегчить себе работу. Поставить АКПП обратно будет проще. При отсоединении патрубков, если жидкость трансмиссии не слита, нужно поставить заглушки;

• отвернуть болты, крепящие гидродинамический трансформатор (ГДТ), чтобы снять его в комплекте с коробкой. Эта операция может быть достаточно кропотливой, так как схемы крепления у различных марок авто отличаются. Но выполнить операцию необходимо. Снятие тела АКПП без ГДТ может привести к повреждению шлицов первичного вала и придется ломать голову, как поставить коробку передач назад;

• еще раз проверить, освобожден ли агрегат от всех подключений, соединений, связей. И только после этого можно вынимать АКПП. В процессе нужно придерживать ГДТ, чтобы он не соскочил со шлица вала.

Снятие и установка АКПП Видео

Установка КПП

Итак, коробка обслужена, проблемы устранены, все почищено, промыто. Установка автоматической коробки передач осуществляется в обратном порядке с соблюдением последовательности.

• Смазать центрирующую втулку, проверить, чтобы все кольца находились на штатных местах. Как на коробке, так и на блоке двигателя. Убедиться, что ГТД в сборе с АКПП.

• Проверить наличие на картере на стыковочном фланце двух штифтов. Установка коробки передач при их отсутствии запрещена!

• Тщательно очистить, промыть все внутренние полости агрегата, проследить, чтобы не осталось посторонних предметов и частиц после ремонта.

• Отцентрировать диск сцепления.

Подготовка проведена, теперь не спеша осуществляется установка КПП. Заворачиваем все болты крепления, патрубки, магистрали, присоединяем тяги, разъемы. Здесь важно не перепутать одно с другим, следить за метками маркировкой. Не забываем про гидротрансформатор.

Коробка на штатном месте. Что дальше?

Мы выяснили, как установить КПП, теперь завершающие штрихи.

• Проводим регулировочные работы в соответствии с инструкцией по эксплуатации.

• Заливаем масло до нужного уровня, запускаем двигатель, глушим, доливаем масло. Делаем первый заезд на несколько километров, даем машине остыть и опять проверяем уровень трансмиссионной жидкости. При необходимости доливаем. Таким образом, мы заполняем все полости и пустоты гидравлики.

Коробка передач принадлежит к числу наиболее важных узлов автомобиля, от бесперебойной работы которых зависит долговечность и надёжность машины. Если возникает необходимость снять КПП для её замены или проведения ремонтных работ, следует быть уверенным в том, что без демонтажа коробки в данном случае не обойтись, т. к. снятие КПП представляет собой достаточно сложный и трудоёмкий процесс, особенно если он выполняется впервые. Замена или ремонт коробки на СТО — мероприятие дорогостоящее, поэтому многие владельцы автомобилей ВАЗ-2107 предпочитают выполнять эти работы самостоятельно. Что следует знать автолюбителю, который впервые снимет КПП «семёрки» без посторонней помощи?

Когда может потребоваться демонтаж КПП ВАЗ-2107

Демонтаж КПП ВАЗ-2107 может потребоваться, если необходимо:

• заменить или отремонтировать сцепление;
• заменить сальники коленчатого вала и первичного вала коробки;
• заменить или провести ремонт самой КПП.

В случае с заменой сцепления коробку можно и не снимать полностью, а только сместить её в сторону, чтобы первичный вал КПП вышел из корзины сцепления, но доступ к деталям сцепления в этом случае будет ограниченным. Полный демонтаж коробки передач позволяет в этом случае осуществить визуальную ревизию таких компонентов, как картер сцепления, а также сальники первичного вала КПП и коленвала, и, в случае необходимости, заменить их.

Признаками того, что требуется ремонт или замена самой коробки, могут быть течь масла, посторонние шумы, блокировка колёс при движении и т. д. При появлении первых симптомов не следует затягивать с ремонтом, чтобы не дать КПП выйти из строя.

Крепление КПП ВАЗ-2107

Передняя часть коробки фиксируется на двигателе болтами крепления картера сцепления. При снятии КПП эти болты откручиваются в последнюю очередь. Снизу коробка поддерживается поперечиной или кронштейном, который крепится к кузову болтами и гайками на 13. Поперечина имеет такую деталь, как подушка: именно на ней лежит тело КПП. При износе подушки может появиться вибрация во время движения, поэтому она должна плотно прилегать к корпусу коробки передач. Подушка крепится к кронштейну двумя болтами на 13. Задняя часть КПП соединяется с карданным валом тремя болтами на 19.

Видео: как снять и поставить на место подушки КПП ВАЗ-2107

Как самостоятельно снять КПП ВАЗ-2107

Прежде чем приступать к демонтажу КПП, следует подготовить инструменты и материалы, которые могут потребоваться при работе, а также определиться с местом проведения разборки.

Снять можно (даже проще одному — никто не мешается), на яму доску поперёк положить, коробку стащить на эту доску.
А вот воткнуть одному, наверное, очень сложно, проблема даже не в весе КПП, а одеть КПП на вал, чтобы коробка «села»

[x]

http://www.lada-forum.ru/index.php?showtopic=49447

Какие потребуются инструменты

Для снятия и установки на место коробки передач ВАЗ-2107 потребуются:

• набор рожковых и накидных ключей, среди которых обязательно должны быть ключи на 10, 13, 19;
• набор головок тех же размеров, что и ключи, а также карданные шарниры с удлинителем;
• пассатижи, отвёртки, пинцет;
• воронка и ёмкость для масла;
• домкрат и деревянные брусья;
• ветошь.

Подготовительные работы

Работы по снятию коробки передач ВАЗ-2107 выполняются, как правило, в смотровой яме, на эстакаде или с использованием подъёмника. Последовательность действий при этом может быть следующей:

• автомобиль приподнимается домкратом с обеих сторон, подкладываются деревянные брусья, чтобы задняя часть оставалась на весу;

После этого необходимо:

отсоединить датчик кислорода;

Снятие рычага управления КПП и другие работы в салоне

В салоне автомобиля необходимо разобрать рычаг управления коробкой передач. Для этого следует поднять чехол рукоятки и в самом низу рычага зафиксировать отвёрткой запорную втулку. Затем нужно вывести втулку из рычага, а сам рычаг снять с механизма. Пинцетом следует извлечь из вытащенного стержня резиновую демпферу рычага. Далее необходимо:

снять три оставшиеся на так называемой кулисе втулки;

Демонтаж коробки передач

Затем нужно снова спуститься под машину, слить из коробки отработанное масло в заранее подготовленную ёмкость, после чего выполнить следующее:

выкрутить болты, на которых крепится защитная крышка картера сцепления;

Коробка передач весит более 50 килограмм, это следует учитывать, снимая крепёжные элементы, чтобы не получить травму.

У всех классик крепёж на 4 болта. Проверь, если машина новая и ещё КПП не снималось то верхние болты могут быть прикрыты заводскими транспортировочными шайбами! В мурзилке болтов не видно, но взгляни со стороны свечей чуть выше нижнего болта, его очень хорошо видно, другой над стартером.

byran

http://www.semerkainfo.ru/forum/viewtopic.php?f=12&t=1512&start=60&view=print

Как поставить КПП на место

Устанавливается на место КПП в обратном порядке.

Центровка диска сцепления

Если по ходу демонтажа коробки снималось сцепление, то перед установкой КПП на своё место потребуется центровка диска сцепления. Известно, что на «семёрке» (как и на остальной «классике») первичный вал коробки выступает за пределы КПП и приводится в движение посредством фередо — ведомого диска сцепления с помощью шлицов. Ещё дальше первичный вал располагается в подшипнике коленвала. Смысл центрирования заключается в том, что фередо должен попасть по центру подшипника коленвала. Если этого не произойдёт, установка первичного вала коробки будет невозможной: даже если попасть на шлицы, в подшипник вал не сядет.

Для центровки диска потребуется любой металлический стержень (оптимально — кусок старого первичного вала коробки передач). Фередо помещается внутрь корзины, после чего корзина подвешивается к корпусу двигателя. Стержень вставляется в отверстие и садится в подшипник. В таком положении корзина прочно закрепляется на корпусе.

Дело в том, что, как я уже сказал, КПП от классики практически вечные. Мосты могут меняться, двигатели, кузова, а коробка живёт дольше всех. И не бывает так, что она наполовину работает, либо работает, либо нет, поэтому, с разборки можно купить КПП в исправном состоянии вообще без дефектов. Можно купить, конечно, новую, но она уже сделана в России, а те, которые с разборок, они сняты с автомобилей советского производства, поэтому им я бы доверял больше.

Коля Гофман

https://blamper.ru/auto/lada-vaz/2107/qa/remontirovat-li-kpp-5494c151fa1ad9625b8b457b

Установка коробки и рычага управления КПП

Перед тем как ставить коробку передач на место, необходимо очистить первичный вал КПП и нанести на него слой смазки ШРУС-4. Все шаги по установке коробки на своё место являются зеркальным отражением пунктов, выполненных при разборке, т. е. осуществляется обратная последовательность действий. После установки следует залить требуемое количество масла в коробку.

Чтобы установить на место рычаг управления коробкой передач, необходимо разместить внутри корпуса рычага все снятые ранее втулки в обратной последовательности. После этого рычаг насаживается на механизм переключения передач и с помощью набивания фиксируется на нём. Далее восстанавливаются чехлы рычага и укладывается снятый коврик.

Видео: снятие и установка рычага управления КПП ВАЗ-2107

Если коробка передач ВАЗ-2107 снимается (тем более, устанавливается) впервые, лучше делать этого с помощью опытного специалиста, чтобы не вывести из строя какую-нибудь дорогостоящую деталь и не нанести травму самому себе. Если водителя беспокоят какие-либо шумы, вибрации или другие неисправности автомобиля, следует попытаться устранить их более доступными способами, и только если принятые меры не дали результата, приступать к ремонту КПП. Коробку ВАЗ-2107 принято считать достаточно надёжным, но одновременно и сложным агрегатом, поэтому её разборкой без опытного специалиста заниматься не рекомендуется.

Снятие и установка коробки передач

Снятие и установка коробки передач

Основные неисправности, для устранения которых необходимо снимать механическую коробку передач с автомобиля:

• повышенный (по сравнению с привычным) шум;
• затрудненное переключение передач;
• самопроизвольное выключение или нечеткое включение передач;
• утечка масла через уплотнения и прокладки.

Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.

Автоматическую коробку передач снимают практически по тем же причинам, что и механическую коробку, за исключением необходимости замены сцепления и маховика, которые в этом случае отсутствуют. Приемы снятия и установки механической и автоматической коробок передач практически одинаковы и описаны на примере механической коробки передач. Разница заключается в конструкции привода управления коробкой передач и необходимости отворачивания гаек крепления гидротрансформатора.

ПОЛЕЗНЫЕ СОВЕТЫ

Работа по снятию и установке коробки передач весьма трудоемка, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода сцепления, ослабление крепления коробки и пр.).

Коробка передач довольно тяжелая, а ее форма не удобна для удерживания, поэтому рекомендуем снимать коробку с помощником.

Вам потребуются: ключи «на 14», «на 18» и TORX Е18, отвертка с плоским лезвием.

1. Снимите аккумуляторную батарею (см. Снятие и установка аккумуляторной батареи).

2. Снимите полку крепления аккумуляторной батареи (см. Снятие и установка полки крепления аккумуляторной батареи).

3. Снимите приводы передних колес (см. Снятие и установка приводов передних колес).

4. Снимите стартер (см. Снятие и установка стартера).

5. Отсоедините от датчика включения заднего хода колодку жгута проводов.

6. Извлеките фиксатор и отсоедините наконечник шланга от переходника промежуточной трубки гидропривода выключения сцепления.

7. Извлеките из держателя на кронштейне кузова трубопровод гидропривода выключения сцепления и отведите его в сторону.

8. Отсоедините держатели жгута проводов от кронштейнов коробки передач и отведите жгут в сторону.

9. Подденьте отверткой наконечник троса переключения передач…

10. …и отсоедините от рычага коробки передач наконечник троса, преодолевая упругое сопротивление его пружинного фиксатора.

11. Подденьте отверткой наконечник троса выбора передач…

12. …и отсоедините его от рычага коробки передач, преодолевая упругое сопротивление пружинного фиксатора.

13. Сдвиньте назад фиксатор упора оболочки троса выбора передач…

14. …и извлеките упор из кронштейна на коробке передач.

15. Аналогично отсоедините от кронштейна упор троса выбора передач.

16. Закрепите стропы грузоподъемного механизма за переднюю и заднюю транспортные проушины силового агрегата и натяните стропы.

17. Снимите левую опору подвески силового агрегата (см. Замена левой опоры подвески силового агрегата).

18. Снимите подрамник передней подвески (см. Снятие и установка подрамника передней подвески).

19. Установите опору под картеры коробки передач и двигателя.

20. Выверните по два верхних болта крепления коробки передач к блоку цилиндров двигателя справа…

21. …и слева.

22. Выверните три болта крепления кронштейна передней опоры подвески силового агрегата к коробке передач и снимите кронштейн.

23. Выверните три болта крепления поддона картера сцепления к масляному картеру двигателя.

24. Сдвиньте коробку передач максимально назад (первичный вал должен выйти из зацепления со ступицей ведомого диска сцепления), уберите из-под нее опору и снимите коробку передач с автомобиля.

ПРЕДУПРЕЖДЕНИЕ

При снятии коробки передач не опирайте конец первичного вала о лепестки диафрагменной пружины, чтобы не деформировать их.

25. Установите коробку передач и все снятые детали и узлы в порядке, обратном снятию.

ПОЛЕЗНЫЕ СОВЕТЫ

Перед установкой коробки передач рекомендуем смазать шлицы первичного вала тонким слоем тугоплавкой консистентной смазки.

Проверьте с помощью специальной оправки, как отцентрирован ведомый диск сцепления (см. Снятие и установка сцепления).

Перед присоединением приводов передних колес к коробке передач замените новыми стопорные кольца на шлицевых хвостовиках внутренних шарниров. В противном случае есть вероятность отсоединения приводов от коробки передач во время движения.

26. Залейте масло в коробку передач (см. Проверка уровня, доливка и замена масла в механической коробке передач и рабочей жидкости в автоматической коробке передач).

27. При необходимости отрегулируйте привод управления коробкой передач (см. Регулировка привода управления коробкой передач).

28. Залейте рабочую жидкость в бачок главного тормозного цилиндра (в его секцию, предназначенную для питания гидропривода выключения сцепления) и удалите воздух из гидропривода выключения сцепления (см. Прокачка гидропривода выключения сцепления).

Снятие кпп на ваз. Коробка передач — снятие и установка. Как полностью снять коробку

Описано снятие и установка коробки передач

При автомобиле, стоящем на земле, ослабить гайки передних приводных валов с обеих сторон.

Отключить провод массы от аккумулятора.

Последовательно снять следующие детали: запасное колесо, воздушный фильтр и, если установлен, вакуумный насос.

Отвернуть верхние болты крепления коробки передач к двигателю. Под одним из болтов установлена стойка.’

Отвернуть перемычку массы сбоку коробки передач.

Отключить кабельный разъем с выключателя фонарей заднего хода.

Отсоединить механизм переключения от коробки передач.

Отвернуть четыре болта крепления левой подвески коробки передач и вытащить подвеску.

Поднять переднюю часть автомобиля и поставить на подставки. При следующих работах руководствоваться разделом «Подвеска передних колес».

Полностью отвернуть от кузова крепежную консоль левой реактивной растяжки или освободить растяжку, отвернув гайки. С той же стороны отвернуть поперечный рычаг либо от поворотного кулака, либо с внутренней стороны.

Вывести левый приводной вал из зацепления с коробкой передач, как это описано в разделе 9.1.

Снять подвеску коробки передач с той же стороны. Отсоединить трос сцепления от отжимного рычага и отсоединить от коробки.

С правой стороны полностью отвернуть шаровую опору с нижней стороны поворотного кулака и отжать поперечный рычаг вниз.

Вывести правый приводной вал из зацепления с коробкой передач, как это описано в разделе 9.1.

Снять кожух над стартером, отсоединить от стартера провода и снять стартер.

Приподнять соответствующим образом двигатель,

или на тросах или цепях и полиспастом, или подставив под двигатель мощный гаражный домкрат. Для приподнимания коробки передач потребуется второй домкрат (здесь годится гидравлический домкрат).

Вытащить из коробки передач маслоизмерительный щуп (чтобы не повредить его при снятии коробки).

Подпереть коробку передач домкратом, так чтобы весь силовой агрегат надежно удерживался. После этого отвернуть последний болт левой подвески коробки передач.

Опустить коробку передач на домкрате, чтобы двигатель удерживался подъемным приспособлением.

На бензиновом двигателе снять датчик верхней мертвой точки.

Снять левую подвеску и отвернуть с нижней стороны болты крепления коробки передач на двигателе.

После этого можно вытаскивать коробку передач. При этом не давать весовую нагрузку на вал сцепления, чтобы не погнуть его и не повредить ведомый диск сцепления.

Установка коробки передач производится в обратной последовательности. Смазать шлицевую часть вала сцепления, направляющую муфту выжимного подшипника и нажимные рычаги механизма отжатия сцепления графитовой смазкой. Тщательно отцентрировать подвески коробки передач, а также отвернутый поперечный рычаг.

Если из коробки передач сливалось масло, залить масло в коробку. Для заливки масла лучше всего вывернуть выключатель фонарей заднего хода, чтобы можно было поставить воронку.

Автомобили с приводом на все колеса

Снятие коробки передач производится аналогичным образом с той разницей, что для вытаскивания коробки передач необходимо снимать приводные валы.

Снятие и установка коробки передач

1. Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении.

2. Отсоедините провод от клеммы «минус» аккумуляторной батареи, слейте масло из коробки передач, вывернув пробку 3 (рис. 5.11), и выверните болт крепления модуля зажигания к картеру сцепления.

ПОЛЕЗНЫЙ СОВЕТ

Снимать коробку передач удобнее вдвоем с помощником.

Рис. 5.11. Коробка передач (вид снизу): 1-коробка передач; 2-задняя опора силового агрегата; 3-пробка для слива масла; 4-тяга привода переключения передач; 5-двигатель; 6-внутренние шарниры привода передних колес; 7-выключатель света заднего хода; 8-левая опора силового агрегата; 9-растяжка

3. Выверните болты крепления и снимите защиту картера (см. «Снятие и установка двигателя »).

4. Выверните болт и отсоедините провод «массы» от картера сцепления.

5. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

6. Снимите наконечник троса с рычага привода сцепления.

7. Отсоедините колодку с проводом от клеммы тягового реле стартера.

8. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

9. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

10. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира.

11. Отсоедините колодку жгута проводов от датчика скорости, установленного в верхней части картера коробки передач.

12. Отсоедините колодку жгута проводов от выключателя света заднего хода.

13. Ослабьте затяжку гаек крепления растяжек к рычагам

Снятие и установка коробки передач | Трансмиссия

1. Снимите аккумуляторную батарею, слейте масло из коробки передач и снимите стартер (см. подраздел 7.3.2).
2. Отсоедините трос привода сцепления от вилки выключения сцепления и выньте его из кронштейна на коробке (подробнее см.подраздел 3.1.5).
	3. Отсоедините колодку с проводами от датчика скорости, сжав пружинные зажимы.
	4. Отверните болт 1 крепления кронштейна модуля зажигания к коробке передач и два болта верхнего крепления коробки передач к двигателю. Болт 2 (передний по ходу автомобиля) – короткий, болт 3 – длинный.
	5. Снизу автомобиля отсоедините колодку с проводами от выключателя света заднего хода.
	6. Отверните два болта крепления кронштейна реактивной тяги к коробке передач.
	7. Ослабьте затяжку болта хомута крепления тяги переключения передач и отсоедините тягу от шарнира штока выбора передач, сдвинув ее назад.
	8. Снимите приводы колес (см. подраздел 3.3.2). Вставленную вместо одного из приводов заглушку привяжите веревкой или проволокой, чтобы она не выпала во время снятия коробки. Правый привод полностью можно не снимать. Достаточно отсоединить его от коробки передач и, отведя в сторону, подвесить к кузову.
9. Для удобства снятия коробки отверните два болта крепления и отсоедините левую шаровую опору от поворотного кулака (подробнее см. подраздел 4.1.6).	10. Отверните гайку нижнего правого крепления коробки передач 1 к двигателю (со стороны двигателя). Обратите внимание, что на моделях с системой впрыска топлива под этой гайкой установлен поддерживающий кронштейн 2 впускной трубы, который нужно снять со шпильки.	11. При необходимости ослабьте затяжку верхней гайки крепления этого кронштейна.
	12. Отверните три болта крепления и снимите нижнюю крышку 1 картера 2 сцепления.
	13. Отверните болт левого нижнего крепления коробки передач к двигателю.
14. Вывесите двигатель с помощью тали или доски (подробнее см. подраздел 2.12).
15. Снизу автомобиля отверните гайку крепления левой опоры силового агрегата.	16. Отверните две гайки крепления задней опоры силового агрегата к кузову.	17. Отверните два болта крепления задней опоры силового агрегата к коробке передач, удерживая вторым ключом гайки от проворачивания, и снимите опору.
	18. Вставляя отвертку между картером сцепления и блоком цилиндров, сдвиньте коробку передач с направляющих втулок. При этом обязательно придерживайте ее.
	19. Сдвиньте коробку передач максимально назад, пропустив заднюю крышку коробки над растяжкой передней подвески (первичный вал должен выйти из сцепления). Если первичный вал не удается вывести из сцепления, отожмите двигатель в сторону. Опустив передний конец коробки, выньте ее из-под автомобиля.
20. Установите коробку передач в порядке, обратном снятию. Установку приводов передних колес подробнее см. подраздел 3.3.2. После установки залейте масло, отрегулируйте привод выключения сцепления (см. подраздел 3.1.7) и рычаг переключения передач (см. подраздел 3.2.13).

Снятие и установка коробки передач

Снятие коробки передач

Установите автомобиль над осмотровой канавой (на подъемник), поставьте упоры под передние колеса и вывесите задний мост с одной или с двух сторон. Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение. Отсоедините провода от аккумуляторной батареи. Снимите передний коврик пола, отверните рукоятку с рычага коробки передач и снимите чехол 7 (см. «Привод управления механизмом выбора передач»).

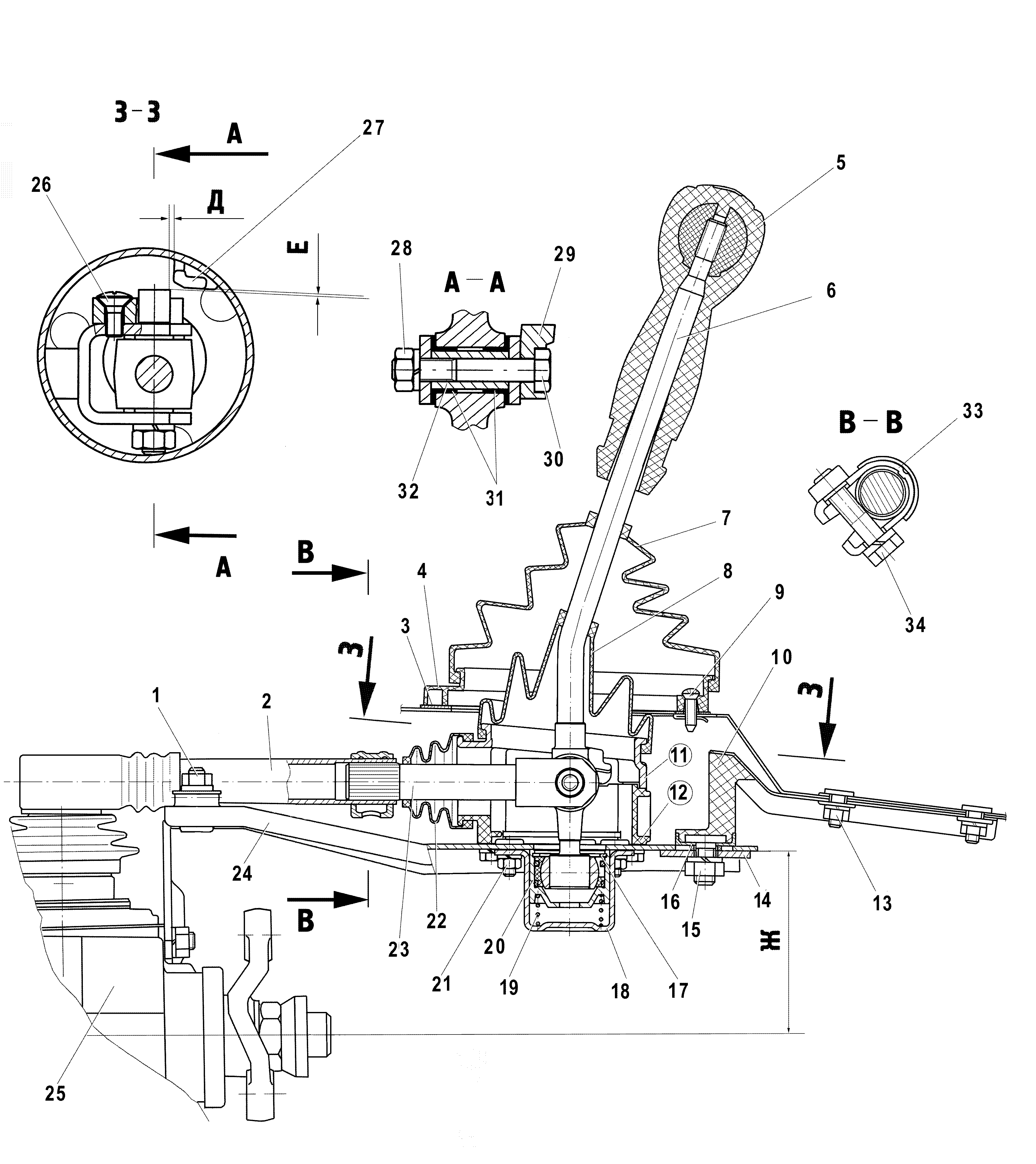

Привод управления механизмом выбора передач: 1 – гайка крепления опорной пластины; 2 – тяга привода управления коробкой передач; 3 – прокладка крышки люка; 4 – крышка люка рычага переключения передач; 5 – рукоятка рычага переключения передач; 6 – рычаг переключения передач; 7 – чехол рычага переключения передач; 8 – уплотнительный чехол; 9 – винт крепления крышки люка; 10 – опора задняя; 11 – корпус рычага переключения передач; 12 – нижний корпус рычага переключения передач; 13 – гайки крепления опоры задней; 14 – шайба опоры задней; 15 – гайка; 16 – кольцо распорное; 17 – стопорное кольцо; 18 – корпус шаровой опоры; 19 – пружина рычага переключения передач; 20 – ползун шаровой опоры; 21 – гайки крепления корпуса шаровой опоры; 22 – защитный чехол; 23 – наконечник тяги; 24 – пластина опорная; 25 – коробка передач; 26 – винт крепления блокировочного упора; 27 – накладка блокировки заднего хода; 28 – гайка болта крепления наконечника тяги; 29 – блокировочный упор; 30 – болт крепления наконечника тяги; 31 – втулки; 32 – дистанционная втулка; 33 – хомут тяги привода управления; 34 – болт хомута.

Отверните гайку 15, соединяющую опорную пластину 24 привода управления с задней опорой 10. Отсоедините подвеску труб и глушителей в задней части автомобиля, а затем трубу глушителей от приемной трубы. Отсоедините хомут крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз. Отверните нижние болты крепления крышки картера сцепления. Отсоедините провод соединения с «массой» от картера сцепления и провода от выключателя фонаря. Отсоедините рабочий цилиндр от картера сцепления. При этом цилиндр, соединенный с трубопроводом, идущим к главному цилиндру привода выключения сцепления, остается на автомобиле, что исключает потерю тормозной жидкости и необходимость последующей прокачки гидравлического привода выключения сцепления. Наденьте на эластичную муфту 3 (см. «Эластичная муфта соединения карданного вала с коробкой передач») хомут 2 (А.70025) и затяните его. Это облегчит снятие и последующую установку эластичной муфты. Отверните гайки 1 и, прокручивая промежуточный карданный вал, удалите болты крепления эластичной муфты 3 к фланцу вторичного вала коробки передач.

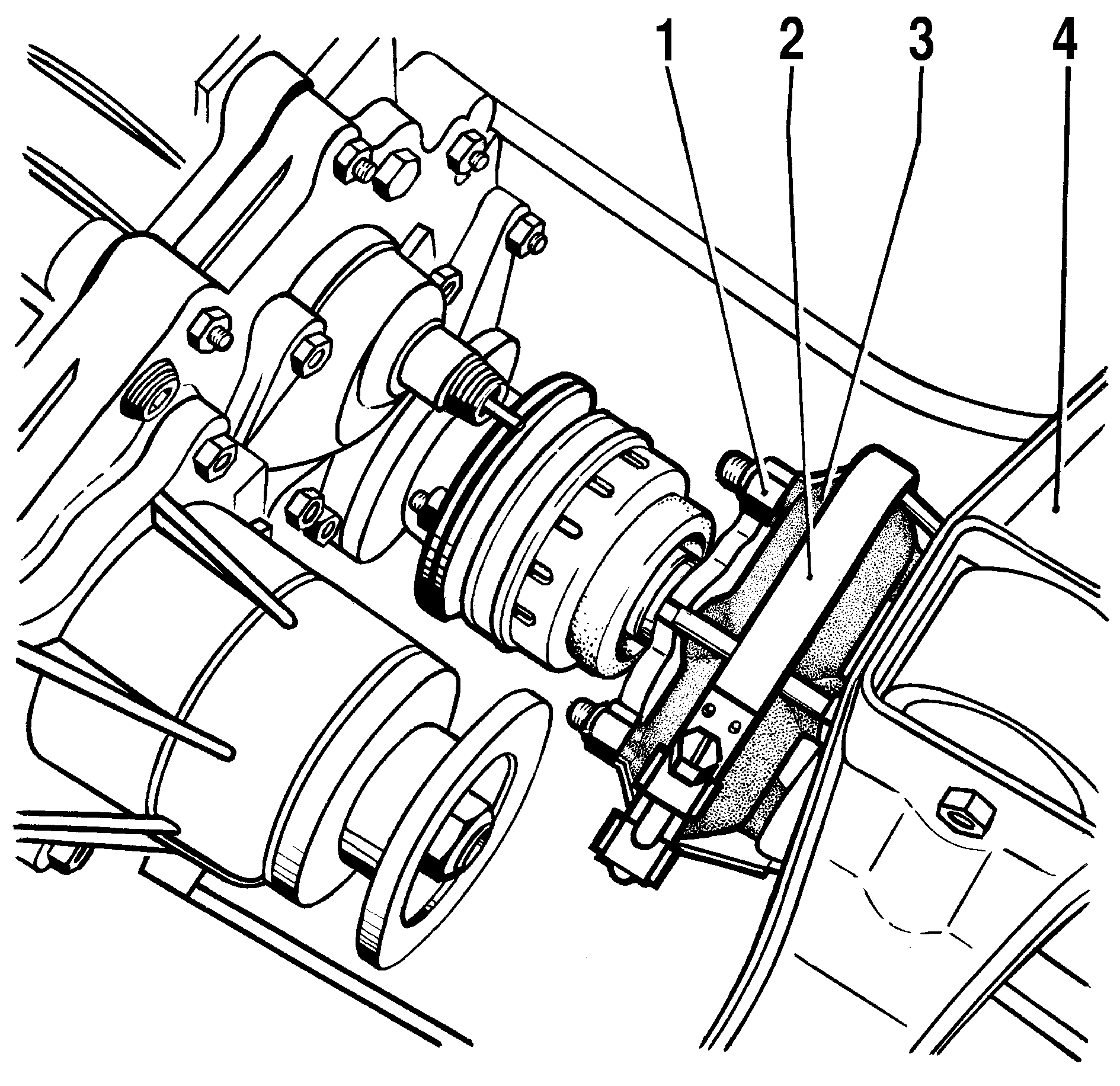

Эластичная муфта соединения карданного вала с коробкой передач: 1 – гайки крепления фланца карданного вала к эластичной муфте; 2 – хомут А.70025; 3 – эластичная муфта; 4 – поперечина задней подвески двигателя.

Отверните шарнирным торцовым ключом 02.7812.9500 болты крепления стартера к картеру сцепления и освободите его. Отверните болты крепления крышки картера сцепления. Отсоедините опору задней подвески двигателя от поперечины 4, а затем снимите поперечину, поддерживая коробку передач снизу.

Снимите привод управления коробки передач, для чего:

• отверните три гайки крепления кронштейна к задней крышке коробки передач 25;
• ослабив болт крепления хомута 34, разъедините тягу привода управления;
• снимите привод управления коробки передач.

Поставьте под картер коробки передач домкрат, подставки или другую подходящую опору. Шарнирным торцовым ключом А.55035 отверните болты крепления к двигателю и снимите коробку передач вместе с картером сцепления, сместив ее к задней части автомобиля так, чтобы извлечь первичный вал коробки передач из переднего подшипника и из ступицы ведомого диска.

При снятии или установке коробки передач запрещается опирать конец первичного вала на лепестки нажимной пружины сцепления, чтобы не деформировать нажимную пружину сцепления.

Установка коробки передач проводится в порядке, обратном снятию. Перед установкой нанесите тонкий слой смазки ЛСЦ-15 (Литол-24) на шлицевой конец первичного вала и отцентрируйте оправкой А.70081 ведомый диск сцепления (см. Центрирование ведомого диска).

Как поставить коробку передач | Установка автоматической коробки передач

Если во время движения вы заметили непривычно высокий уровень шума АКПП, переключение передач затруднено или наблюдается самопроизвольное или не совсем четкое их включение, если вы обнаружили протечки масла через прокладки и уплотнители, значит, ваша коробка может отказаться работать в любой момент. Не стоит дожидаться этого. Своевременно устраненная мелкая неисправность АКПП поможет избежать больших поломок, дорогостоящей замены агрегата.

Двигаемся в сервисный центр? Если машина новая и срок гарантии не истек, то очевидно, что ремонт – это обязанность автосервиса. В противном случае можно попробовать сделать ремонт самостоятельно. Снятие и установка коробки передач, если досконально разобраться в вопросе, не такое уж сложное мероприятие.



Особенности демонтажа-монтажа АКПП | Общие советы

Все работы осуществляем в местах, оборудованных подъемником или смотровой ямой. Чтобы избежать повреждений агрегата, необходимо воспользоваться трансмиссионным домкратом или другим подобным инструментом.



Снятие КПП



    •  отсоединить все патрубки, тяги, разъемы, магистрали от агрегата. Сливать масло не обязательно, но рекомендуется, чтобы облегчить себе работу. Поставить АКПП обратно будет проще. При отсоединении патрубков, если жидкость трансмиссии не слита, нужно поставить заглушки;



    •  отвернуть болты, крепящие гидродинамический трансформатор (ГДТ), чтобы снять его в комплекте с коробкой. Эта операция может быть достаточно кропотливой, так как схемы крепления у различных марок авто отличаются. Но выполнить операцию необходимо. Снятие тела АКПП без ГДТ может привести к повреждению шлицов первичного вала и придется ломать голову, как поставить коробку передач назад;



    •  еще раз проверить, освобожден ли агрегат от всех подключений, соединений, связей. И только после этого можно вынимать АКПП. В процессе нужно придерживать ГДТ, чтобы он не соскочил со шлица вала.





Снятие и установка АКПП Видео

---

Установка КПП



Итак, коробка обслужена, проблемы устранены, все почищено, промыто. Установка автоматической коробки передач осуществляется в обратном порядке с соблюдением последовательности.



    •  Смазать центрирующую втулку, проверить, чтобы все кольца находились на штатных местах. Как на коробке, так и на блоке двигателя. Убедиться, что ГТД в сборе с АКПП.



    •  Проверить наличие на картере на стыковочном фланце двух штифтов. Установка коробки передач при их отсутствии запрещена!



    •  Тщательно очистить, промыть все внутренние полости агрегата, проследить, чтобы не осталось посторонних предметов и частиц после ремонта.



    •  Отцентрировать диск сцепления.



Подготовка проведена, теперь не спеша осуществляется установка КПП. Заворачиваем все болты крепления, патрубки, магистрали, присоединяем тяги, разъемы. Здесь важно не перепутать одно с другим, следить за метками маркировкой. Не забываем про гидротрансформатор.





Коробка на штатном месте. Что дальше?

Мы выяснили, как установить КПП, теперь завершающие штрихи.



• Проводим регулировочные работы в соответствии с инструкцией по эксплуатации.

• Заливаем масло до нужного уровня, запускаем двигатель, глушим, доливаем масло. Делаем первый заезд на несколько километров, даем машине остыть и опять проверяем уровень трансмиссионной жидкости. При необходимости доливаем. Таким образом, мы заполняем все полости и пустоты гидравлики.
