Ремонт раздаточной коробки (РКП) и коробки передач (КПП) на Niva Chevrolet своими руками – полный пошаговый мануал

Приветствую вас дорогие друзья! В сегодняшней статье мы с вами поговорим о ремонте, раздаточной коробке и коробке передач на Niva Chevrolet. На автомобиле, котором мы будем проводить ремонт поступили жалобы от хозяина на наличие посторонних звуков в салоне автомобиля при езде. Повышенная вибрация, гул, шумы, и в ходе проверки было выявлено, что вибрации идут от раздаточной коробки автомобиля, гул идет от подшипника первичного вала в коробке переключения передач. В общем сейчас я буду рассказывать вам как устранить эти проблемы самостоятельно.

Из этой статьи вы узнает о ремонте трансмиссии на NIVA CHEVROLET, а именно: снятие карданных валов, снятие раздаточной коробки, снятие КПП, полный разбор раздатки, дефектовка раздатки, из чего состоит раздатка, сбор раздатки, частичный ремонт КПП, замена подшипника первичного вала, замена сальника первичного вала, установка коробки скоростей, установка раздатки.

Содержание

1. Пошаговая инструкция снятия  РКП и КПП на Niva Chevrolet
2. Видео: как снять раздаточную коробку с Chevrolet Niva
3. Разбираем раздаточную коробку наChevrolet Nivaменяем подшипники и устраняем вибрацию – пошаговая инструкция.
4. Видео: как работает раздаточная коробка на Chevrolet Niva
5. Не полная разборка коробки передач на Chevrolet Niva меняем подшипники и устраняем вибрацию – пошаговая инструкция.
6. Видео: Снятие коробки передач Chevrolet Niva

Пошаговая инструкция снятия  РКП и КПП на Niva Chevrolet

1. И так, первым делом мы с вами отключаем отрицательную клемму с аккумуляторной батареи.

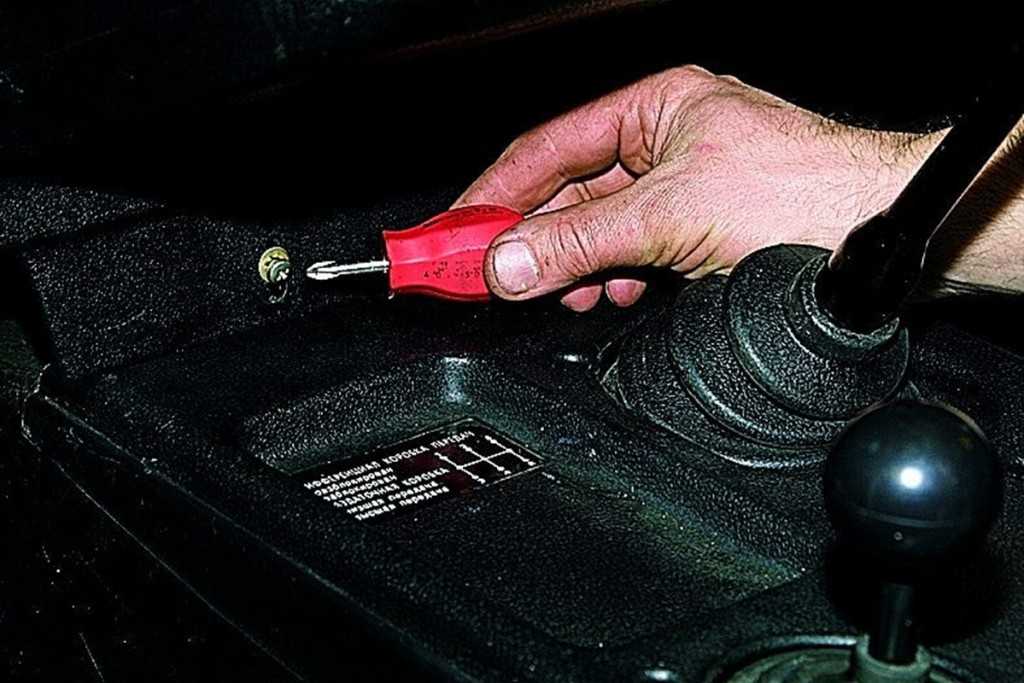

2. Далее нам нужно будет разобрать центральную консоль. Подробно объяснять я не буду как это делается, если вы не сможете этого сделать самостоятельно, то дальше лучше вам не продолжать работу, а обратится в специализированные сервисы.
3. Убираем ее и приводим вот к такому виду:
4. Откручиваем выхлопную трубу от коллектора и отсоединяем верхний кислородный датчик.
5. После, того как мы это сделали, поднимаем машину на подъемнике, для того, чтобы нам было удобнее работать. Если такой возможности нет, то можно работать и с ямы.
6. Далее сливаем трансмиссионное масло с коробки передач и с раздаточной коробки, а так-же с заднего и с переднего редуктора.
7. Вот мы видим нашу раздаточную коробку, она вся в масле.
8. Фотография коробки передач, тоже вся в масле.
9. Далее идет очень важный момент: сливные пробки все намагниченные и после того как мы их выкрутили внимательно осматриваем их на наличие посторонних частиц.
10. В нашем случае есть металлические частицы на пробке раздатки, и на пробке заднего редуктора. Это значит, что там, что развалилось и мы продолжаем дальше разбирать автомобиль.
11. Далее, нужно разобрать следующие детали: задний кардан, передний кардан, на промежуточном кардане откручиваем резиновые муфты.
12. Теперь снимаем датчики с коробки передач и с раздаточной коробки.
13. Отсоединяем кронштейн идущий с коробки передач на выхлопную трубу и верхний передний щиток идущий над выхлопной трубой.
14. Подставляем трансмиссионный домкрат под раздатку, откручиваем опоры с одной и с другой стороны.
15. Откручиваем этот болт на подушке двигателя.
16. Опускаем раздаточную коробку, и теперь мы легко сможем снять промежуточный кардан.
17. Отключаем две клеммы, от раздатки. И спокойно ее отпускаем.
18. Теперь мы можем снять промежуточный вал с коробки передач. Снимаем с него уплотнительное кольцо.
19. Далее снимаем рабочий цилиндр сцепления, стартер и отодвигаем его в сторону.
20. Теперь откручиваем два болта со стороны кожуха.
21. Затем с левой стороны два болта, один находится за лапкой второй с правой стороны.
22. Далее нам нужно открутить задний кронштейн держащий коробку передач.
23. Теперь опускаем коробку передач и снимаем ее.
24. Рекомендуется сразу проверить диск сцепления вместе с корзиной.

Перед тем как разбирать коробку передач, раздаточную коробку, либо какие другие узлы и детали, желательно тщательно их отмыть. Чем лучше вы их отмоете, тем легче будет работать с ними.

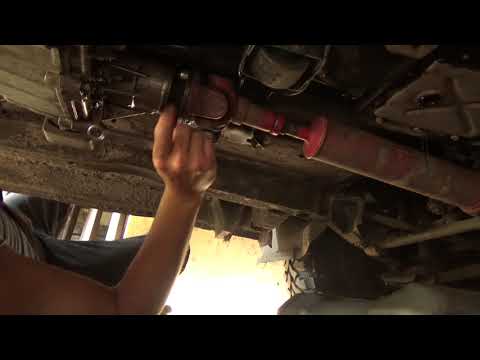

Видео: как снять раздаточную коробку с Chevrolet Niva

Теперь перейдем к устранению вибрации в нашей раздаточной коробке, для этого:

1. Снятую раздаточную коробку ложем на стол или верстак и откручиваем кронштейн с подушкой.
2. Откручиваем верхний лючок.
3. Заглядываем туда, видим, что масло уже израсходовало свой потанцеал.
4. Далее нам необходимо открутить хвостовики. Один расположен сзади и два спереди. Это сделать довольно таки проблематично.
5. Для этого нам нужно поставить раздатку в режим блокировки, оттянув этот рычаг до предела вперед.
6. Откручиваем верхний рычаг для удобства и при помощи монтажки блокируем раздатку.
7. Теперь можно переходить к нашим хвостовикам. Откручивать их в одного – это действительно тяжелая работа. Я делал это при помощи тисков. когда раздатка в режиме блокировки зажимал один из хвостовиков, а с другой стороны ослаблял гайки. Потом перевернув раздаточную коробку зажимал с другой стороны хвостовик и ослаблял гайки. Вот таким вот образом я их и снял.
8. Сняв хвостовики начинаем разглядывать сальники. В нашем случае сразу невооруженным глазом видно, что они подтекают, поэтому нам потребуется их в процессе ремонта заменить.
9. Откручиваем заднюю крышку раздаточной коробки и снимаем ее.
10. Снимаем штопорные кольца с подшипников.
11. Теперь откручиваем гайки с валов. Их мы откручиваем тем же способом что и хвостовики.
12. Вытаскиваем верхний вал.
13. Откручиваем стопор – вилки и потихоньку вытягиваем вал не теряя пружинный шарик.
14. Переворачиваем раздаточную коробку и снимаем верхнюю крышку.
15. Снимаем вторую крышку, предварительно открутив датчик с нее.
16. Далее вот эту крышечку снимаем.
17. Смотрим тоже вал здесь пружинка и шарик.
18. Убираем вал и откручиваем остальные гайки.
19. Снимаем крышку, только не забывайте снять стопор с подшипника.
20. Вот у нас все доступно к осмотру и последующей замене. В нашем случае мы поменяли подшипники, это делается совсем несложно, если вы смогли разобрать самостоятельно раздаточную коробку, то и с заменой подшипников я думаю без труда справитесь и сами.

Неисправность подшипников определяется визуальным осмотром или на слух, крутите подшипник и слышно, что он гудит. Если есть какое-то сомнение, то лучше заменить деталь.

После того, как мы заменили подшипник начинаем собирать раздаточную коробку. Сборка осуществляется в обратной последовательности, но важный момент: необходимо зачистить все прилегающие поверхности от старого герметика и нанести на них новый.

Видео: как работает раздаточная коробка на Chevrolet Niva

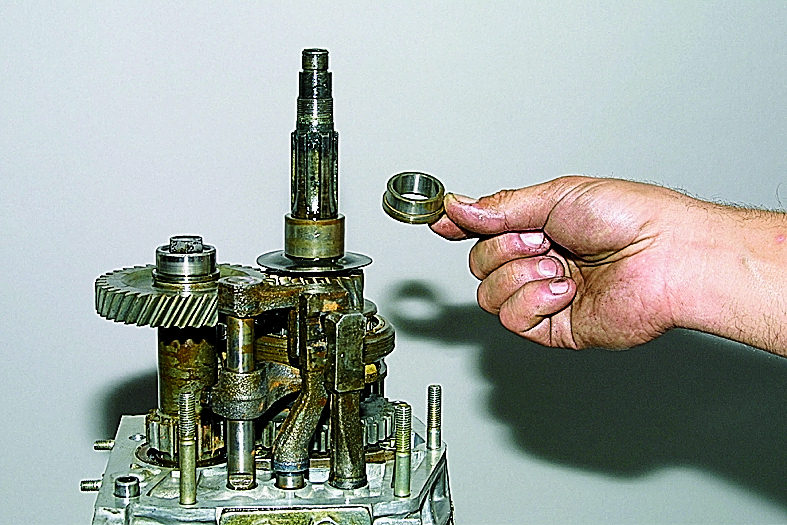

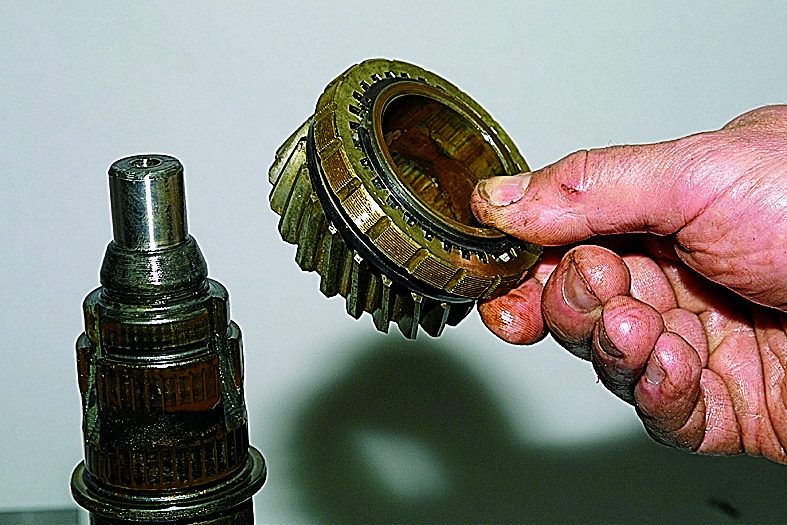

Теперь приступаем к неполной разборке коробки передач на Chevrolet Niva. В нашем случае нужно снять только колокол. Держится он на 5 гайках поэтому откручиваем их.

Сразу обращаем на, то, что здесь бежал сальник поэтому, необходимо его заменить.

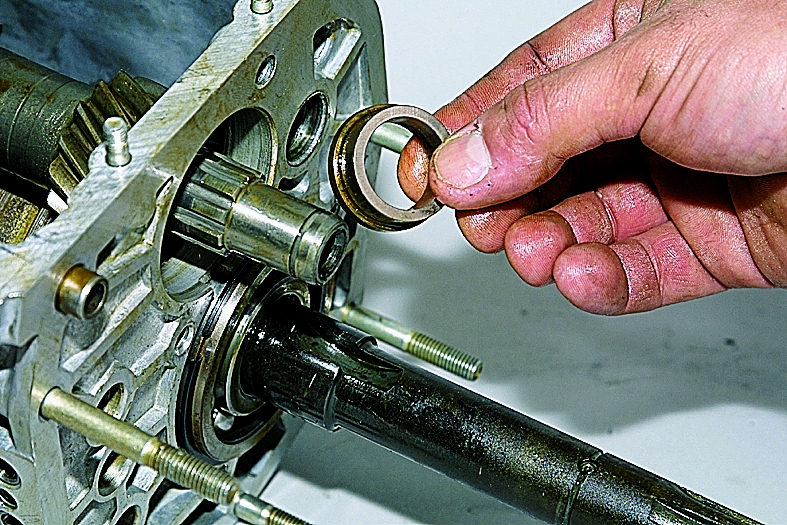

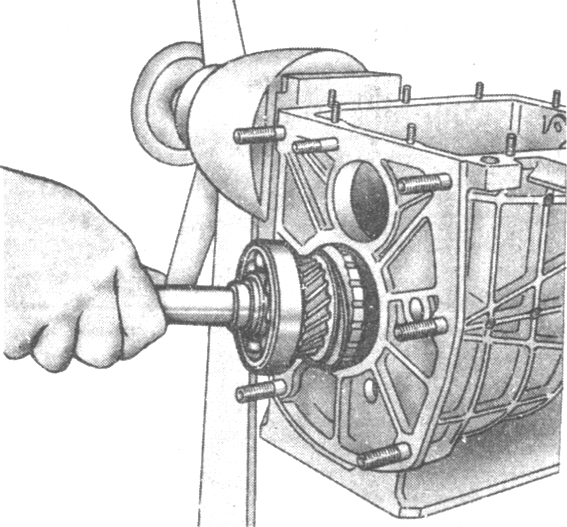

Вот фотография подшипника первичного вала. Снимаем стопоры с внешней и внутренней стороны обоймы подшипника.

Сам подшипник здесь снимается сложно, поэтому без помощника тут не обойтись. Конечно, можно тут обойтись съемником, но подходящего съемника у нас не оказалось под рукой. Поэтому мы это сделали следующим образом

• Один держал монтажками его с двух сторон, как бы вытягивая его наружу
• Я, постукивая через медную выкладку по первичному валу выбивал подшипник.

В общем собираем все и устанавливаем на место в обратной последовательности.Ну, вот как бы и все. Остались вопросы! Пишите их в комментариях, по возможности буду отвечать на них.

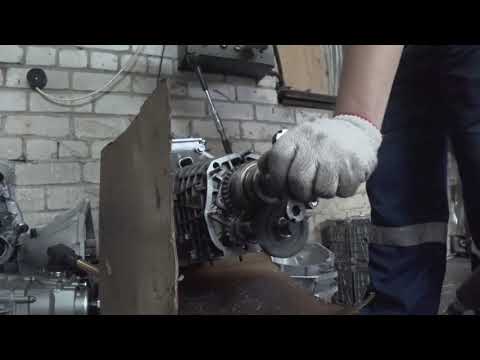

Видео: Снятие коробки передач Chevrolet Niva
