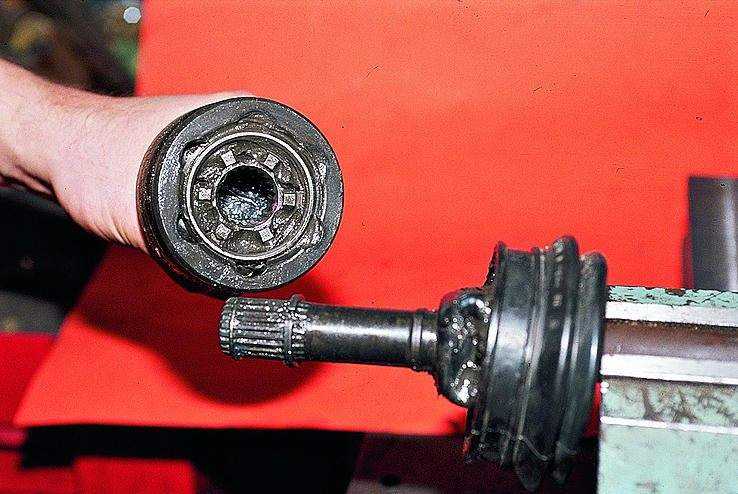

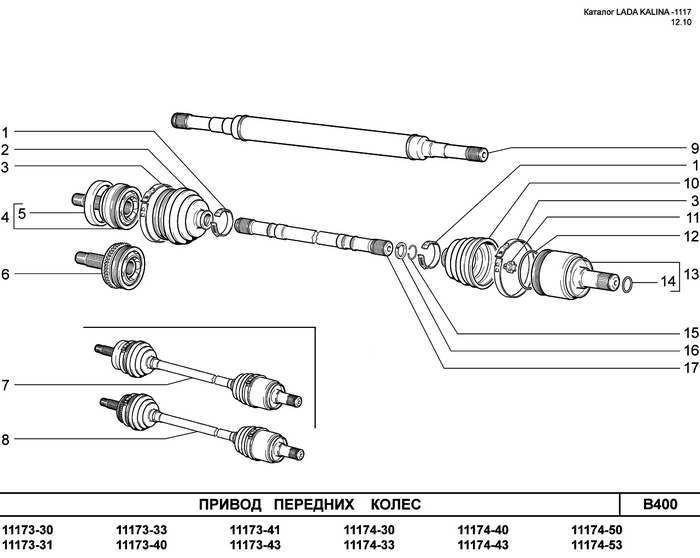

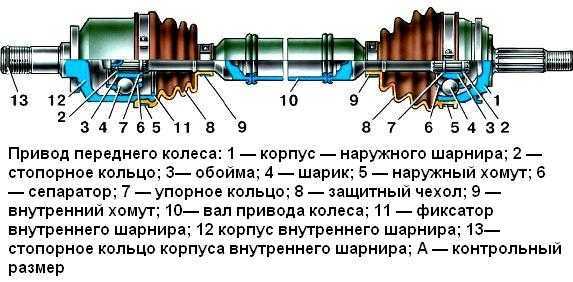

Снятие приводов передних колес Лада Калина

Работу проводим на смотровой ка­наве или эстакаде.

Сливаем масло из коробки передач (см. «Проверка уровня и замена мас­ла в коробке передач»).

Отворачиваем гайку подшипника ступицы переднего колеса (см. «За­мена подшипника ступицы перед­него колеса») со стороны де­монтируемого привода.

Отворачиваем два болта крепления шаровой опоры (см. «Снятие шаро­вой опоры»). Вывешиваем пе­реднюю часть автомобиля и снимаем колесо. Для снятия правого привода демонтируем нижнюю крышку карте­ра сцепления (см. «Снятие и установ­ка коробки передач»). При снятии правого привода потребуется помощник.

Отводим поворотный кулак со стойкой в сторону и выводим шлицевой хвостовик корпуса на­ружного шарнира из ступицы.

Располагаем привод на растяжке. Вставляем в отверстие, выполненное кронштейне задней опоры силово­го агрегата зубило (лучше не зато­ченное), так чтобы клин его рабочей части попадал на скошенную по­верхность корпуса внутреннего шар­нира. Для этого можно провернуть привод рукой.

Со стороны маховика заводим мон­тажную лопатку под корпус внутрен­него шарнира привода.

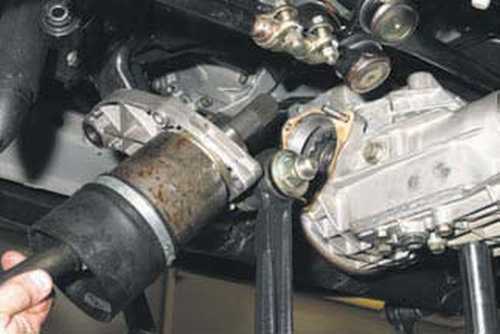

Нанося молотком удары по зуби­лу и отжимая монтажной лопат­кой корпус внутреннего шарнира от коробки передач… ..выталкиваем хвостовик корпуса шарнира из шлицевого отверстия шестерни привода.

Снимаем правый привод. При снятии обоих приводов необхо­димо после демонтажа первого вста­вить в отверстие шестерни привода фиксатор, например, валик из дерева или мягкого металла, диаметром 20 мм и длиной 150 мм. В противном случае шестерни приводов диффе­ренциала могут сместиться и приво­ды невозможно будет установить При демонтаже левого привода…

…монтажную лопатку удобно опереть через проставку на кар­тер коробки передач.

Снимаем левый привод. Перед установкой привода..

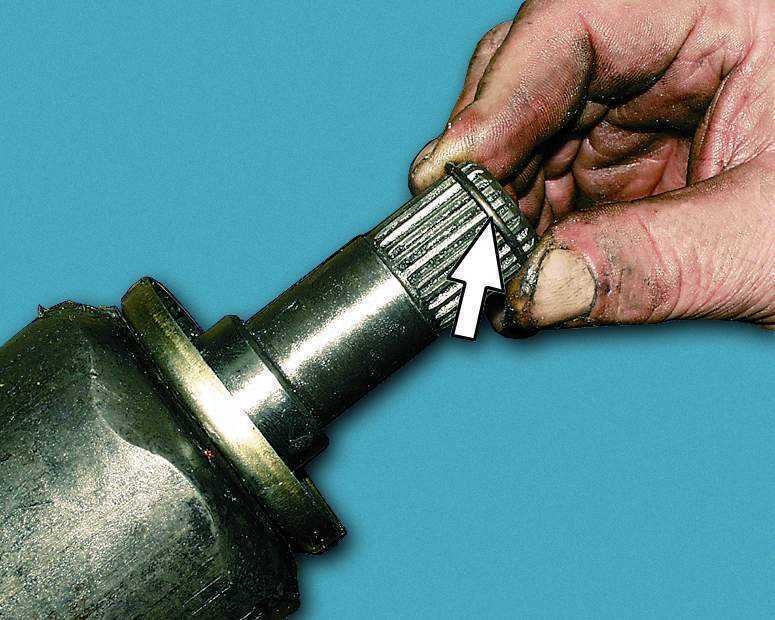

…поддеваем отверткой стопор­ное кольцо хвостовика корпуса внутреннего шарнира, которым привод фиксируется в коробке передач.

Снимаем стопорное кольцо. Устанавливаем в проточку хвосто­вика корпуса внутреннего шарнира новое кольцо. Повторное использо­вание стопорных колец не допускает­ся. Вводим шлицевой хвостовик кор­пуса наружного шарнира в отверстие ступицы колеса, устанавливаем шай­бу и заворачиваем (не затягивая) гай­ку подшипника ступицы. Затем вво­дим хвостовик корпуса внутреннего шарнира через отверстие сальника привода и, повернув вал, совмеща­ем шлицы хвостовика со шлицами шестерни привода. Отведя вниз ры­чаг подвески, резким движением стойки с поворотным кулаком в сто­рону коробки передач досылаем привод до места.

Потянув корпус внутреннего шарнира на себя или поддев его монтажной лопаткой, убеждаемся в фиксации хвостовика корпуса в шестерне при­вода. Дальнейшую сборку проводим в обратной последовательности

Видео по теме «Лада Калина.

Снятие приводов передних колес»
