Как заменить стартер на Рено Логан своими руками

Автор Павел Александрович Белоусов На чтение 3 мин. Просмотров 1.6k.

Стартер Renault LOGAN — основной узел машины, главная задача которого раскручивать коленвал и обеспечивать запуск мотора. Поэтому любая поломка стартера приведёт к простою автомобиля.

Свидетельствовать о проблемах со стартером на Рено Логан могут следующие признаки:

• Стартер трещит при попытке завести силовой агрегат;
• отсутствие прокручивания коленчатого вала;
• задержки в срабатывании втягивающего реле стартера;
• полное игнорирование системы при повороте ключа в замке зажигания.

Чтобы вновь использовать машину по назначению, владельцу стоит заменить неисправную деталь.

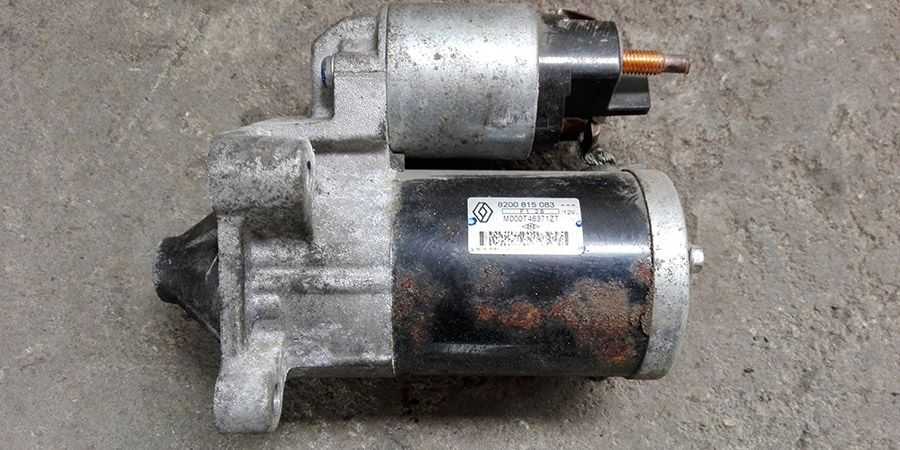

Одним из популярных моторов, устанавливаемых на линейку моделей компании Рено, является восьмиклапанный мотор объемом 1.4 и 1.6 литров (K7J, K7M) . Именно на его примере и следует показать, как производится замена стартёра Рено Логан.

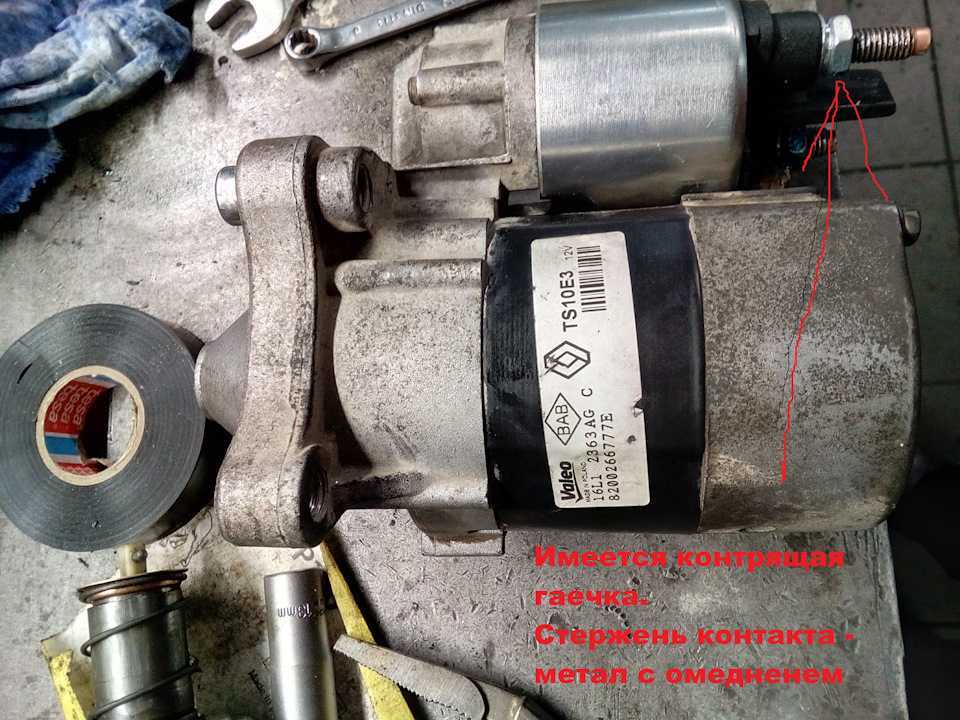

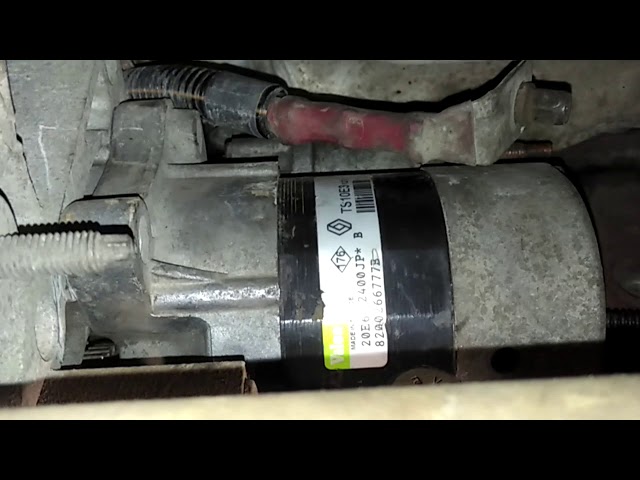

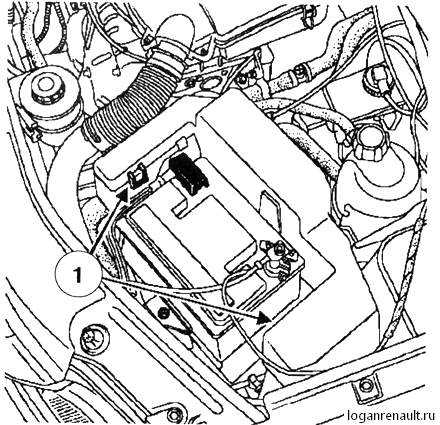

Перед началом следует скинуть минусовую клемму с аккумуляторной батареи.

Далее потребуется приподнять машину с помощью подъёмника. Если такое оборудование отсутствует, можно отогнать авто на эстакаду или яму.

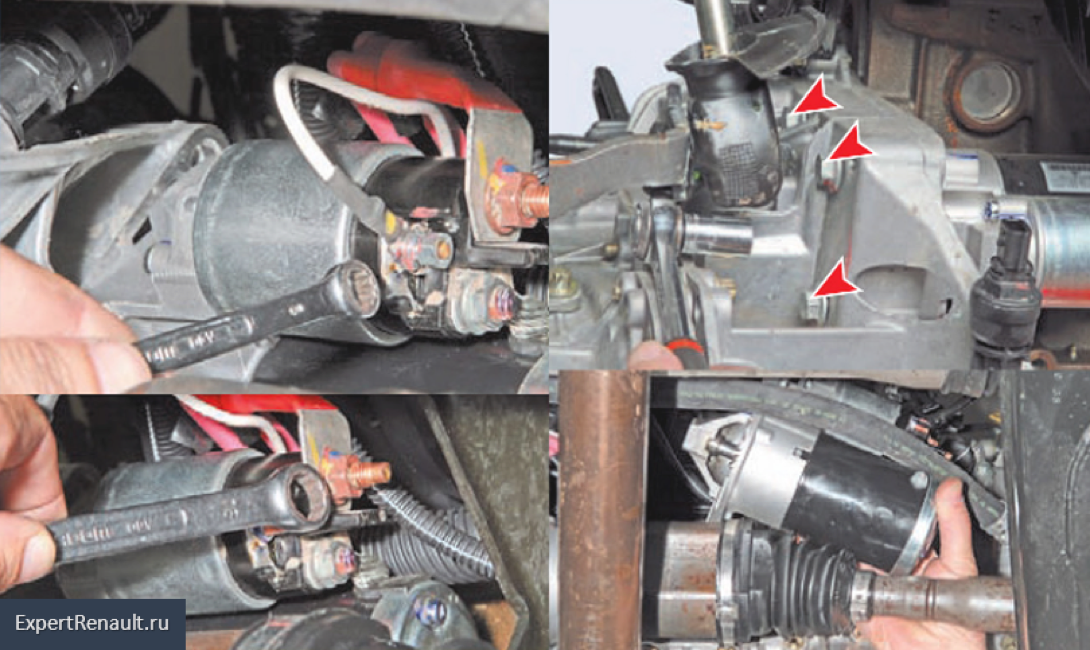

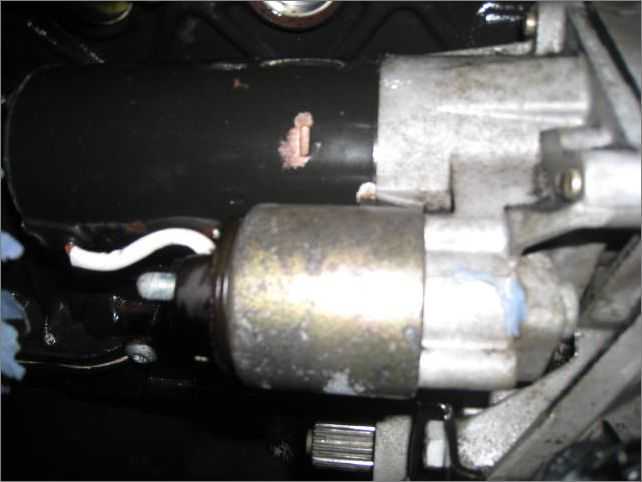

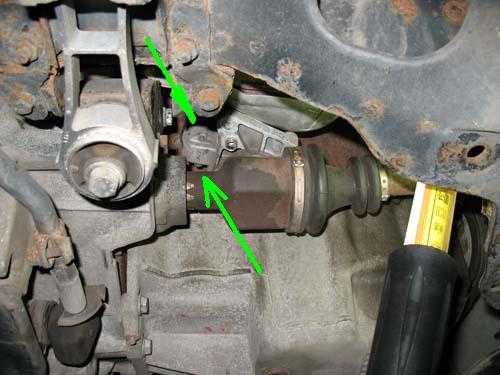

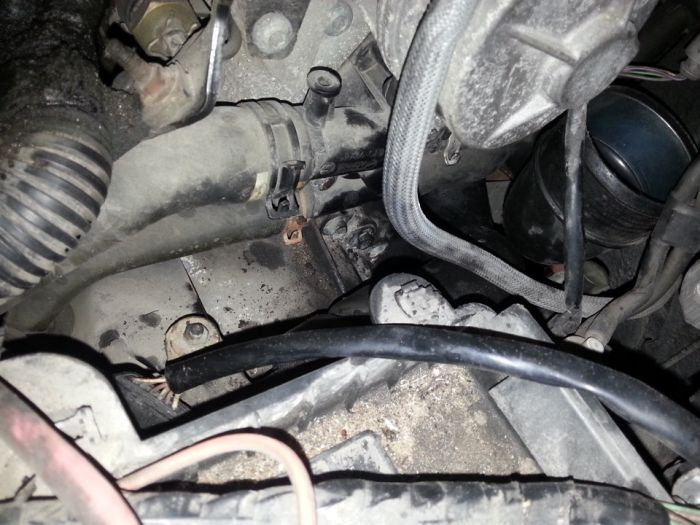

Непосредственно снятие стартера Рено Логан начинается с поиска места его крепления к коробке передач и задней части двигателя. Стартер на Рено Логан находится возле маховика мотора. Соединяются детали тремя болтами.

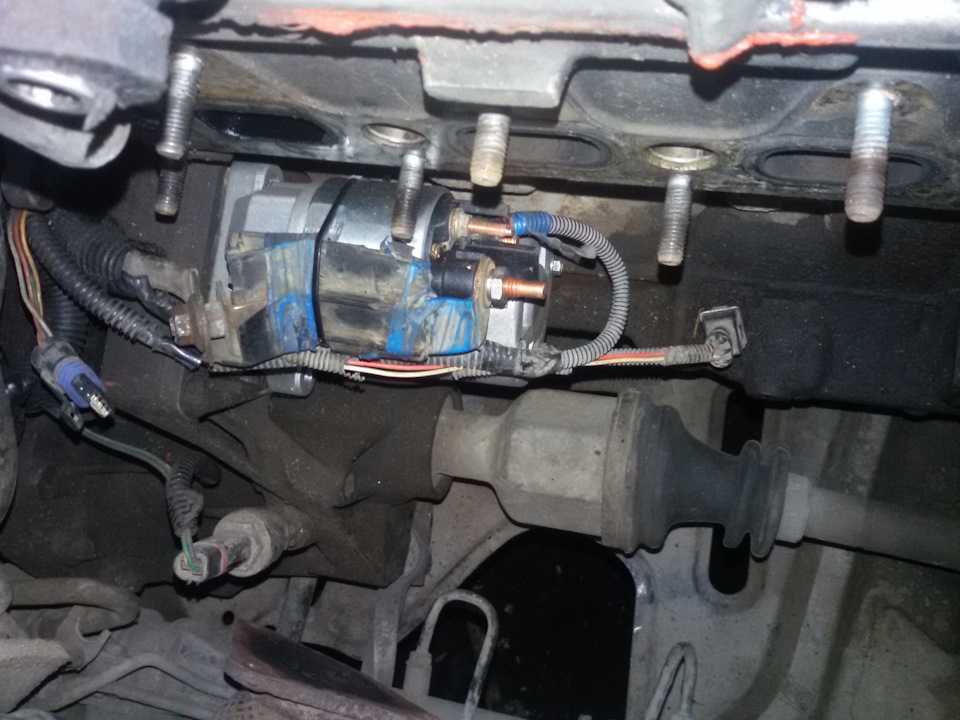

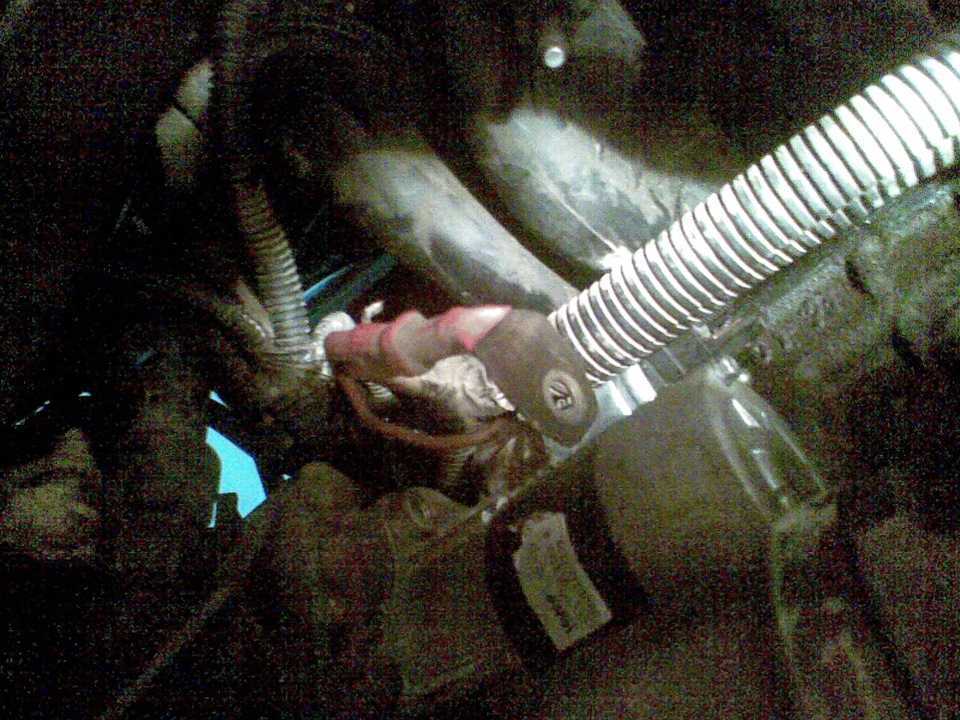

Перед откручиванием стартера от коробки стоит снять управляющий и силовой плюсовой провода. Первый крепится гайкой на 8, второй на 10. Перед откручиванием гайки зачищаем резьбовую часть щёткой. Эти детали убираются в сторону, и освобождается больше пространства для работы.



Чтобы снять стартер на Рено Логан, снять придётся и перегородку, усиливающую пластиковый впускной коллектор.

Освободив пространство, занятое планкой, будет удобно заниматься непосредственно снятием стартера. Закреплена планка с помощью гайки на 16 и болта, зафиксирована на блоке.

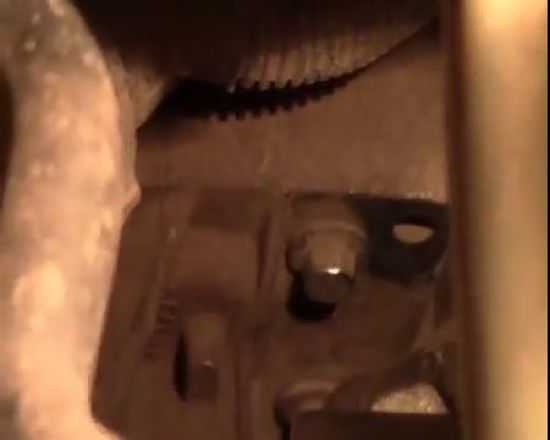

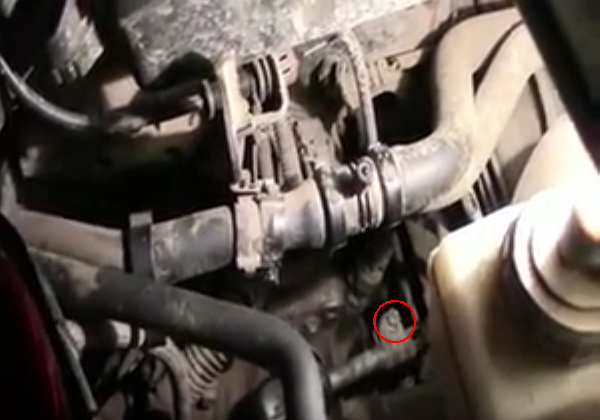

Снимать старый стартер Логан удобнее сверху, потому что там проще найти доступ к болтам крепления. Машину опускаем на колёса и начинаем откручивать болты.

Для наилучшего доступа стоит отвести в сторону рычаг переключения.

Как было отмечено ранее, крепление стартера идёт на трёх болтах. Два из них располагаются один под одним, а третий элемент крепежа находится немного в стороне двигателя. Третий болт откручивается в первую очередь.

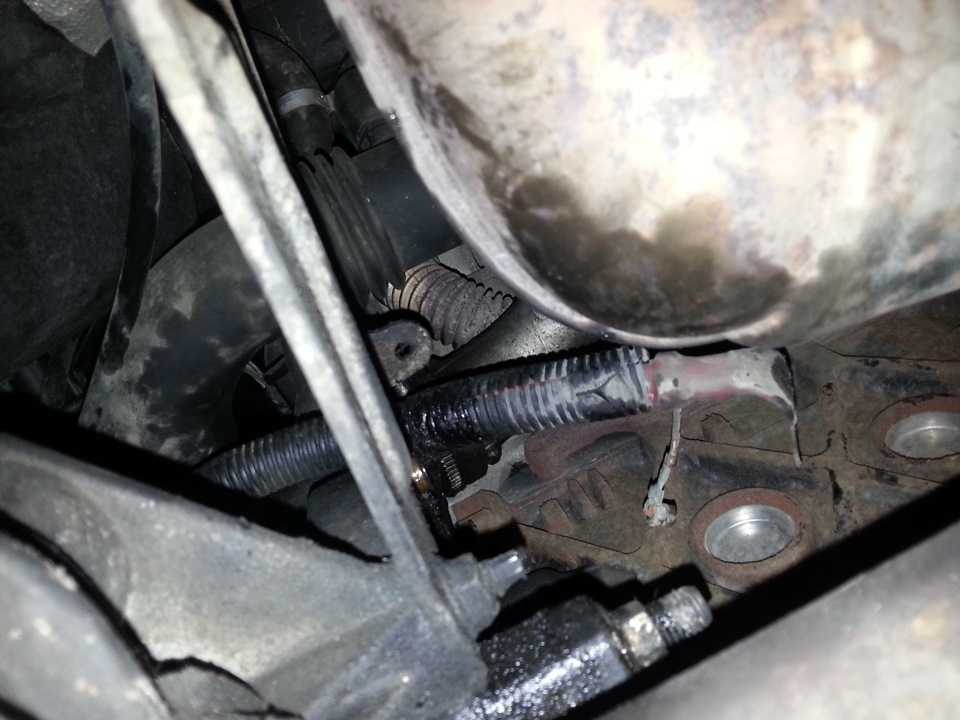

Зачастую для крепления стартера Рено Логан используются болты на 13. Перед откручиванием стартера можно снять кулису коробки от рычага. Для этого достаточно ослабить гайку и стянуть трубу.

Рычаг отводится в сторону, и перед владельцем или мастером откроется доступ к элементам крепления стартера.

При обратной сборке не спутайте отверстия. Можно заранее наживить болт.

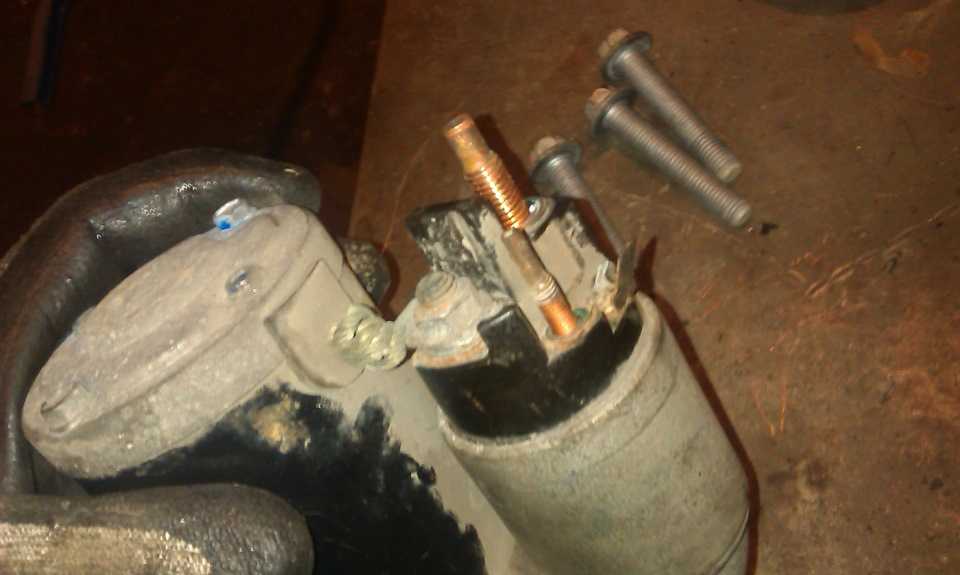

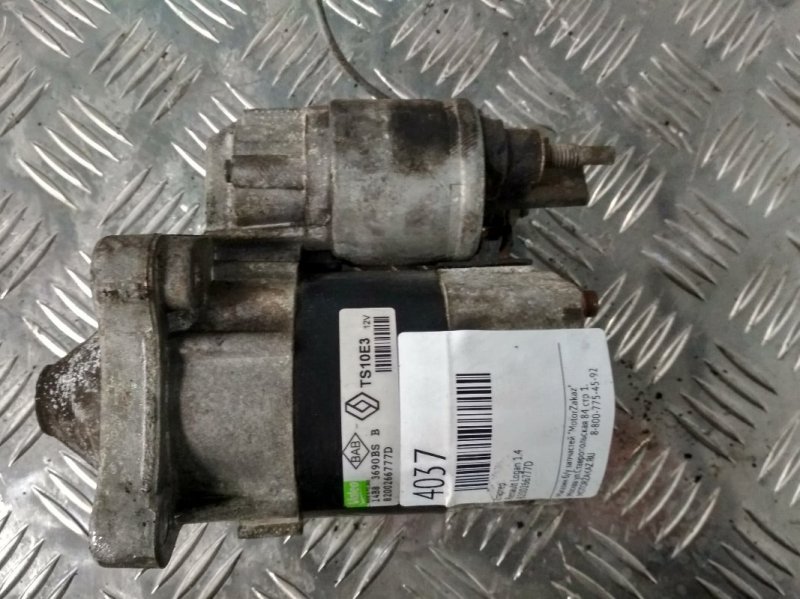

Как только крепёж снят, можно демонтировать старый стартер. Многие автовладельцы переживают, что при снятых болтах стартер не сможет держаться и упадёт. Это не так, потому что деталь удерживается на месте при помощи втулки.

Для снятия стартера его придётся хорошенько раскачать по сторонам. Здесь важно не переборщить, потому что втулка расположена на коробке и после снятия стартера должна оставаться на своём месте.

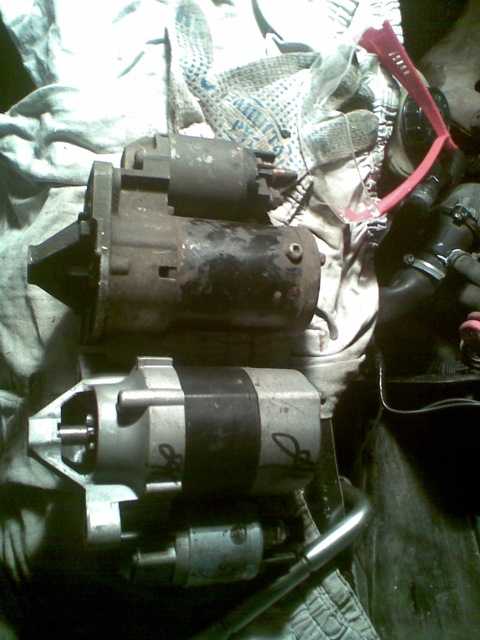

Установка нового стартера проводится в обратной последовательности. Даже опытные автовладельцы могут столкнуться с проблемой наживления стартера на втулку. Связана она с возникновением хода детали. Здесь лучше воспользоваться помощью второго человека.

Ещё кое-что полезное для Вас:

• Замена ремня генератора Рено Логан
• Замена термостата Рено Логан
• Причины по которым не заводится двигатель Рено Логан

При наживлении элементов крепежа первым идёт болт, расположенный самым верхним.

Оставшиеся два можно насаживать в любом порядке, не забывая вращать стартер для выбора люфта.

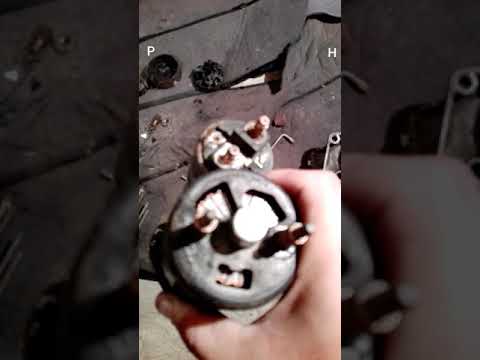

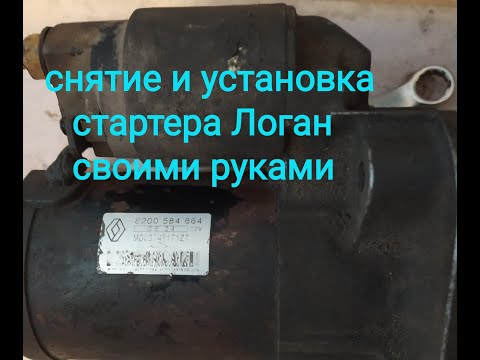

Видео: Замена стартера на Рено Логан, Сандеро, Ларгус 1,4 1,6 8V (K7J, K7M)

Печать

	Реставратор для пластика и кожи 5 минут и салон авто как новый.  Посмотрите фото до и после		1490 р.
	Набор для ремонта стекла Ремонт стекла авто своими руками. Спасает от трещин и сколов.		1690 р.
	Зеркало видеорегистратор Vehicle Blackbox DVR видеорегистратор + зеркало заднего вида + камера заднего вида + датчик движения + технология Dual cam + G-Sensor…		1990 р.
	Зеркало — бортовой компьютер 12в1 — видеорегистратор, GPS-навигатор, камера, интернет, радар, FM, G-sensor…		1990 р.
	Авточехлы из экокожи Салон будет как новый! Легко чистятся, не трутся, не рвутся.		3990 р.

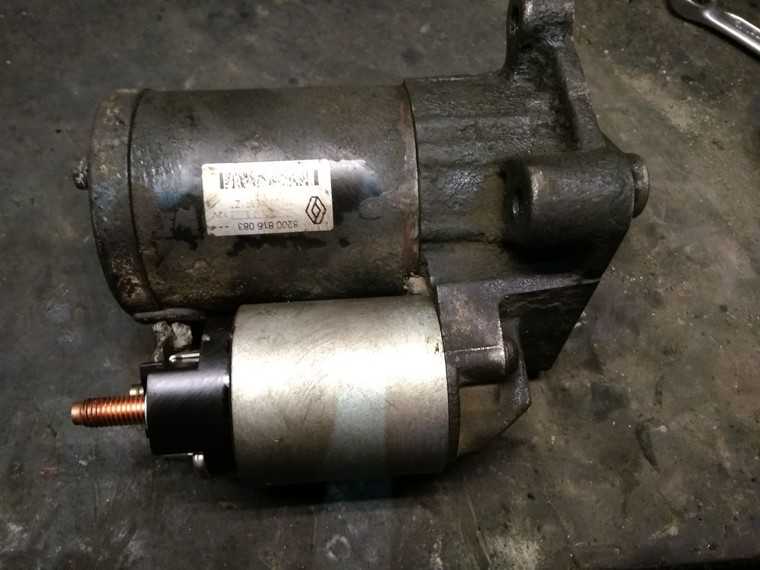

Замена стартера и ремонт стартера Renault Logan / Рено Логан

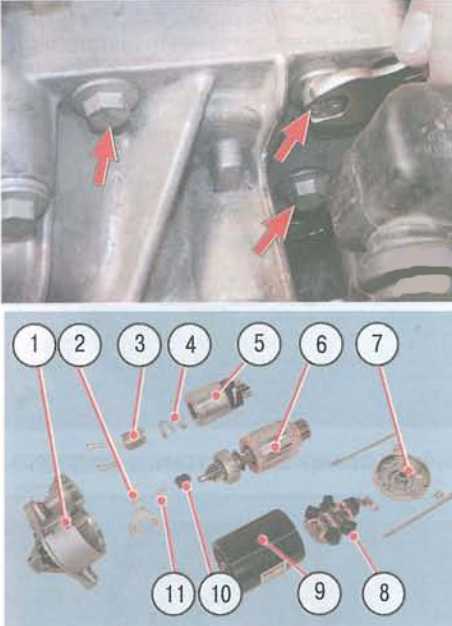

1 — шестерня привода; 2 — передняя крышка; 3 — тяговое реле; 4 — управляющий вывод тягового реле; 5 — контактные болты; 6 — задняя крышка; 7 — корпус стартера

Двигатель стартера установлен на блоке двигателя автомобиля. В момент пуска соленоид толкает бендикс к маховику, имеющему зубчатый венец. Бендикс вращается, увлекая за собой зубчатый венец маховика.
Когда двигатель запущен и обороты двигателя превышают обороты стартера (об/мин), шестерни зубчатого венца и бендикса разъединяются. Бендикс возвращается в исходное положение. Это предохраняет стартер от чрезмерного износа.
Стартер включается когда ключ зажигания находится в стартовой позиции. Отключение стартовой позиции приводит к прерыванию цепи, а так же снимает нагрузку с соленоида стартера. Далее, под действием пружины бендикс возвращается в исходное состояние.
Реле стартера. В положении ключа «стартовая позиция», реле запускается и коммутирует цепь стартера и соленоида.

Стартер автомобиля Renault Logan представляет собой четырехполюсный, четырехщеточный электродвигатель постоянного тока с возбуждением от постоянных магнитов, совмещенный с электромагнитным двухобмоточным тяговым реле. Крышки и корпус статора стянуты двумя болтами. В корпусе статора закреплены постоянные магниты. Вращение от вала якоря электродвигателя передается шестерне привода через муфту свободного хода.

При повороте ключа в выключателе (замке) зажигания в положение «D» напряжение от аккумуляторной батареи подается на втягивающую и удерживающую обмотки тягового реле, в результате рычаг привода перемещается и шестерня стартера входит в зацепление с зубчатым ободом маховика двигателя. Одновременно якорь тягового реле замыкает силовые контакты (в этот момент втягивающая обмотка выключается), и на электродвигатель стартера подается напряжение от аккумуляторной батареи. Якорь стартера через муфту свободного хода проворачивает коленчатый вал двигателя. После пуска двигателя, когда частота вращения шестерни превышает частоту вращения вала стартера, муфта свободного хода разблокируется и пробуксовывает, тем самым предохраняя стартер от высокой частоты вращения и повреждений.

ПОЛЕЗНЫЕ СОВЕТЫ Для того чтобы избежать многих неисправностей стартера, соблюдайте ряд простых правил при его эксплуатации: – при пуске двигателя включайте стартер не более чем на 10–15 с и повторно – через 20–30 с. Непрерывная длительная работа стартера может привести к перегреву. Если после трех попыток двигатель не пускается, то следует проверить и устранить неисправности в системе питания двигателя или в системе зажигания; – после пуска двигателя немедленно выключите стартер, так как длительное вращение шестерни привода маховиком может привести к повреждению муфты свободного хода стартера; – не допускается передвигать автомобиль с помощью стартера, так как это вызывает его значительную перегрузку и повреждение.

Стартер установлен на картере сцепления с задней стороны силового агрегата.

Вам потребуются: ключи «на 8» и «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи..

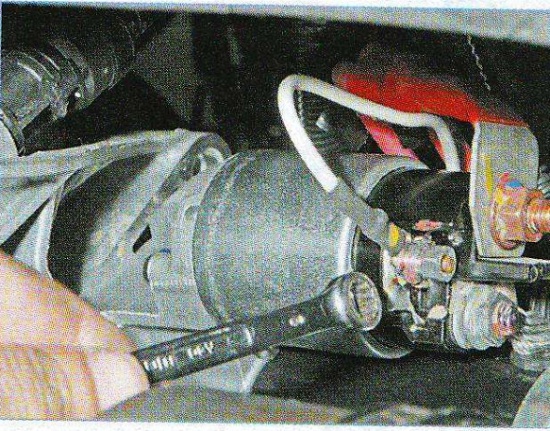

2. Отверните гайку крепления управляющего провода и отсоедините провод от тягового реле . 3. Отверните гайку крепления силового провода…

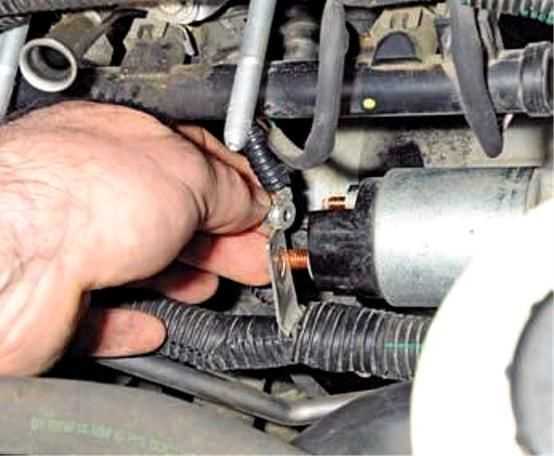

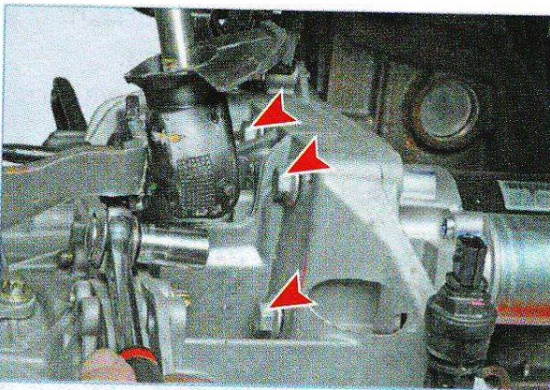

4. …и снимите провод с контактного болта тягового реле. 5. Выверните три болта крепления. ..

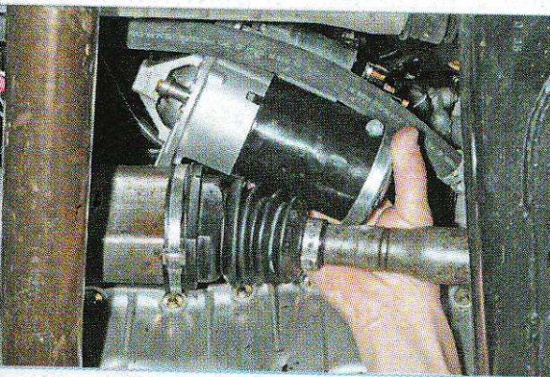

6. …и снимите стартер..

7. Установите стартер в порядке, обратном снятию. Прежде чем приступить к установке, почистите поверхность стартера и установочное седло коробки передач. Очистите все электрические контакты от окислов, приложите жир.

Ремонт стартера

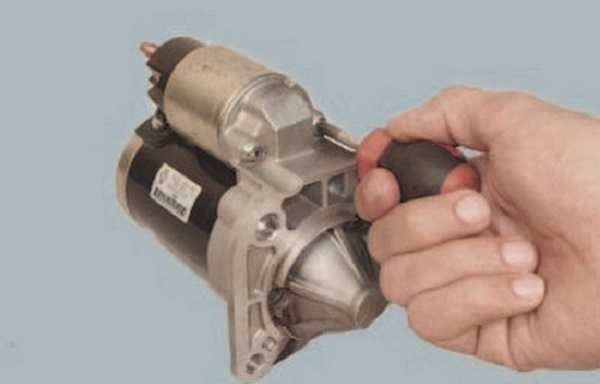

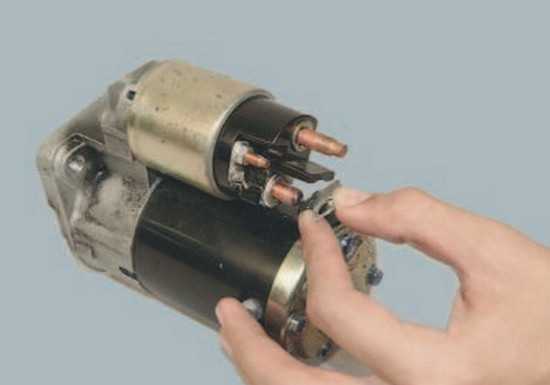

1. С помощью отвертки проверьте легкость перемещения муфты свободного хода привода вдоль вала..

2. Проверните шестерню привода. Она должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. .

3. Соедините проводами для «прикуривания» клемму «минус» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме «плюс» аккумуляторной батареи, а вторым – к выводу управляющего провода тягового реле. Если тяговое реле исправно, то раздастся щелчок и выдвинется муфта привода. В противном случае тяговое реле подлежит замене..

4. Отсоедините провод от управляющего вывода тягового реле и подсоедините к нижнему контактному болту тягового реле. Якорь стартера должен начать вращаться с частотой более 6000 мин–1. В противном случае отремонтируйте стартер.

Вам потребуются: ключ «на 8», торцовая головка «на 13», отвертка с крестообразным лезвием, раздвижные пассатижи.

1. Отверните гайку на нижнем контактном болту тягового реле… 2. …и отсоедините шину от контактного болта тягового реле.

3. Выверните три винта крепления тягового реле к крышке стартера со стороны привода…

4. …и снимите тяговое реле.

5. Выверните два болта крепления крышки со стороны привода…

6. …разъедините крышку и корпус стартера и извлеките опору рычага вместе с резиновой проставкой…

7. …и рычаг привода.

8. Снимите крышку со стороны привода.

9. Выверните два винта крепления крышки со стороны коллектора….

10. …и снимите крышку..

11. Извлеките из статора якорь в сборе со щеткодержателем..

12. Снимите щеткодержатель с якоря..

13. Сдвиньте по валу якоря ограничительное кольцо с помощью подходящей оправки.

14. Поддев отверткой, снимите стопорное кольцо.

15. Снимите с вала якоря ограничительное кольцо…

16. …и привод.

17. Осмотрите щеткодержатель. Проверьте высоту щеток в щеткодержателе. Если высота 7 мм и менее, замените щеткодержатель новым. Проверьте с помощью омметра изолированные держатели на замыкание с корпусом. Сопротивление должно стремиться к бесконечности..

18. На шлицах и цапфах вала якоря не должно быть повреждений (забоины и задиры). Коллектор якоря не должен иметь следов обгорания. Незначительное обгорание устраните ветошью, смоченной в бензине, и мелкозернистой наждачной шкуркой. Проверьте обмотку якоря на короткое замыкание с помощью омметра. Сопротивление должно стремиться к бесконечности..

19. Проверьте, легко ли перемещается якорь тягового реле стартера, замыкаются ли контактные болты контактной пластиной (с помощью омметра)..

20. Проверьте привод. Зубья шестерни привода не должны иметь значительного износа. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения якоря и не должна проворачиваться в противоположном направлении. Если зубья шестерни изношены или повреждены либо шестерня проворачивается в обоих направлениях, замените привод. .

21. На рычаге привода стартера не должно быть трещин и следов значительного износа пазов вилок.

Собирайте стартер в последовательности, обратной разборке, с учетом следующих особенностей.

1. Смажьте шлицевую поверхность вала якоря кремнийсодержащей смазкой General Electric CG321 или аналогичной.

ВНИМАНИЕ В процессе эксплуатации муфту привода не нужно смазывать. Однако необходимо очистить ее от грязи. Не применяйте для очистки привода средства, которые могут вымыть заложенную в его муфту смазку.

2. Смажьте моторным маслом подшипники (втулки) в крышках стартера..

3. Для установки ограничительного кольца воспользуйтесь раздвижными пассатижами. .

4. Перед установкой тягового реле нанесите на поверхность реле, контактирующую с крышкой стартера со стороны привода, тонкий слой силиконового герметика..

5. Перед установкой щеткодержателя на якорь разведите щетки и зафиксируйте любым доступным способом (например, подходящей оправкой).
