Сколько жиклеров у нивского карбюратора Солекс 21073? | TWOKARBURATORS

Считаем сколько жиклеров установлено в карбюратор 21073 Солекс Нива 21213

Карбюратор Солекс 21073 (21073-1107010) автомобиля Нива 21213 имеет несколько жиклеров. Это топливные, воздушные и калиброванные отверстия, которые тоже можно считать жиклерами. При самостоятельной диагностике и устранении неисправностей этого карбюратора нужно знать их все. Где установлены, какова маркировка, как снять-установить.

Сейчас мы перечислим их все и проиллюстрируем каждый из них.

Сколько жиклеров у карбюратора 21073 Солекс Нива 21213

Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Солекс 21073

Первая камера — 107,5, вторая камера 117,5. См. фото ниже.

Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Солекс 21073

Первая камера — 150, вторая — 135.

Топливные и воздушные жиклеры главных дозирующих систем (ГДС) карбюратора 21073 Солекс

Калиброванное отверстие в штуцере перепуска топлива в бензобак (штуцер обратки)

Диаметр — 0,7 мм

Калиброванное отверстие в штуцере перепуска топлива в бензобак («обратки»)

Топливный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Тарировочные данные — 39-44.

Топливный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс в электромагнитном клапане (ЭМК)

Воздушный жиклер СХХ карбюратора 21073 Солекс

Маркировка — 140.

Воздушный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Топливный жиклер переходной системы второй камеры карбюратора 21073 Солекс

См. фото ниже. Маркировка — 70.

Топливный жиклер эконостата карбюратора 21073 Солекс

Маркировка — 70.

Воздушный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Топливный жиклер экономайзера мощностных режимов карбюратора 21073 Солекс

Маркировка — 40.

Топливный жиклер экономайзера мощностных режимов карбюратора 21073 Солекс (крышка экономайзера снята)

Итого, у карбюратора Солекс 21073 не менее десяти жиклеров.

Примечания и дополнения

Расположение и количество жиклеров Солекс 2108, 21081, 21083 и иных карбюраторов этого семейства аналогично карбюратору 21073 Солекс. Различны лишь их тарировочные данные.

Жиклеры карбюраторов Солекс разных модификаций взаимозаменяемые, что создает широкое поле для тюнинга и доработки.

Маркировка жиклеров карбюратора солекс

Каждый владелец автомобиля должен иметь хотя бы общее представление о его устройстве. Ни один ремонт не обходится без таких знаний, а уж если речь заходит о тюнинге производительности автомобиля, то знать его устройство нужно обязательно.

Немаловажной деталью двигателя внутреннего сгорания является карбюратор – устройство, в котором происходит смешивание воздуха и топлива. В результате получается горючая смесь необходимой для работы силового агрегата консистенции.

Если речь заходит об отечественных карбюраторах, то нельзя не упомянуть Солекс 21083 – одно из лучших устройств в своем классе, с отличными характеристиками и высокой надежностью. Данная модель имеет в своем арсенале одно неоспоримое достоинство – ее можно модифицировать самыми разнообразными способами, тем самым «подогнав» карбюратор под конкретные условия работы.

Что такое жиклеры

Как правило, доработка карбюратора заключается в замене жиклеров. Жиклеры – это небольшие дозирующие элементы с отверстиями, имеющими определенную величину сечения, через которые проходят компоненты горючей смеси. В этой статье пойдет речь о жиклерах карбюратора Солекс 21083.

Виды и классификация жиклеров

Для создания хорошей обедненной смеси в карбюраторе должны устанавливаться топливные жиклеры с небольшим сечением отверстия, а воздушные – с повышенным. Использование такой схемы позволяет двигателю стабильно работать даже при резком изменении режима езды.

В карбюраторе Солекс 21083 устанавливается два вида жиклеров:

Топливные. Обеспечивают равномерное поступление топлива в камеру карбюратора.
Воздушные. Дозируют подачу воздуха в карбюратор.

Владельцы автомобилей в большинстве своем предпочитают уменьшать аппетит силового агрегата, поэтому оптимальным решением будет установка комбинации жиклеров, позволяющей снизить расход топлива (иногда получается улучшить этот показатель на треть). Чтобы выбрать подходящие жиклеры, нужно разобраться с их маркировкой, которая не так сложна, как может показаться на первый взгляд.

Таблица топливных жиклеров карбюратора Солекс 21083

В процессе дросселирования карбюратора можно наблюдать нестабильный состав топливной смеси по времени в рабочих зарядах, нет идентичности циклов. Это существенное оказывает влияние на состав газов отработанных. Также на неоднородный состав горючей смеси по циклам могут воздействовать три фактора:

характера распределения смеси по сечению потока;
дисперсность топлива;
характер распределения смеси вдоль потока.

Существенное воздействие на структуру потока могут оказывать вид течения эмульсии смеси из канала главной системы распылителя. В зависимости от соотношения производительности в дозирующей системе жиклеров и скорости истечении эмульсии можно получить такие виды течения: ламинарное, пробковое, грубоэмульсионное, осесимметричное и волновое.

Таким образом, в зависимости от изменения вида течения из распылителя главной системы эмульсии в значительной степени будет изменяться однородность состава топливной смеси в рабочих циклах мотора авто. Осесимметричный режим является наиболее оптимальным для стабильной работы двигателя авто. Это удается достичь благодаря равномерной подачи топлива.

Воздушные жиклеры карбюратора Солекс 21083 позволяют отрегулировать совместно с топливными жиклерами оптимальную работу карбюратора. Следует помнить, что расположение воздушного жиклера основной системы внутри бензовоздушного главного тракта нежелательно из-за возможности засорения или засмоления жиклера, что может привести к неисправностям карбюратора.

Часто это наблюдается в случае пропуска картерных газов мотора через карбюратор. Правильней всего разместить жиклеры воздушные в специальных карманах, которые буду защищать их от воздействия потока прямого воздуха.

В случае доработки или тюнинга карбюратора Солекс 21083 необходимо уделить должное внимание подбору жиклеров. Этот процесс должен осуществляться в зависимости от объема мотора авто. Таким образом, под большие объемы двигателя, к примеру 1.5-1.7 лучше всего использовать маленькие жиклеры.

Из-за того, что большой объем, за единицу времени проходить будет много воздуха через диффузор, и как следствие будет расходоваться значительно больше топлива. Конечно если вы не собираетесь прокачать свое авто для быстрой езды, тогда для вас это не будет столь существенно. В противном случае лучше установить жиклеры с меньшим сечением.

Маркировка жиклеров

Выбирая жиклеры для карбюратора, неопытные автолюбители часто приходят в недоумение из-за наличия нескольких чисел в маркировке жиклера. Расшифровка этих символов происходит следующим образом:

Карбюратор Солекс 21083 в базовой комплектации оборудуется жиклерами с маркировкой 21 (для первой камеры) и 23 (для второй камеры). Числа отображают диаметр дозирующих элементов.
На нижней части «родных» топливных жиклеров есть цифры 95 и 97,5 (первая и вторая камеры соответственно). Эти данные отображают пропускную способность жиклеров.
Точно так же, как и в предыдущем примере, осуществляется маркировка воздушных жиклеров, только в этом случае на них будет маркировка 155 и 125, отображающая производительность деталей. Естественно, эти цифры на жиклерах с разной пропускной способностью будут меняться.

Маркировка жиклеров карбюратора достаточно проста, но простого распознавания числовых значений недостаточно – нужно ведь еще понимать, как и на что влияют эти показатели.

Как делается замена подшипника ступицы заднего колеса можно узнать в нашем материале.

Смотрите, как самостоятельно отрегулировать поток света фар автомобиля. Подробнее – тут.

Немаловажным параметром, влияющим на работу жиклеров, является соотношение количества воздуха и топлива в камере. Нормальным считается соотношение 14,9:1, при котором расход топлива и мощность находятся в равновесии. Для определения подходящей под конкретный стиль вождения комбинации достаточно разобраться, каким будет соотношение воздуха и топлива в горючей смеси.

Заводские топливные жиклеры карбюратора Солекс 21083 рассчитаны на экономичную езду и имеют достаточно малое сечение. Родные жиклеры можно и не менять, если нет особой необходимости в увеличении мощности двигателя. Кроме того, в результате замены жиклеров смесь может получиться слишком обедненной, и двигателю попросту будет не хватать горючей смеси для нормальной работы.

Если двигатель «не тянет», и проблема явным образом кроется в составе горючей смеси, можно подумать над вариантами: различные конфигурации топливных и воздушных жиклеров дают возможность выбрать самую эффективную схему и задействовать ее в своем автомобиле, чтобы добиться подходящих результатов.

Карбюратор Cолекс 21083 жиклеры: разновидности и правильный подбор

Жиклеры карбюратора Солекс 21083 представлены в виде двух видов: топливные и воздушные.

Воздушные и топливные жиклеры противоположные по своему взаимодействию на состав и качество горючей смеси. В процессе увеличения площади сечения жиклера топливного будет наблюдаться обогащение горючей смеси, а в случае с воздушным жиклером – обеднение.

Следует учесть, что степень их воздействия не одинакова при разных режимах работы карбюратора Солекс 21083. Если изменить сечение основного жиклера состав топливной смеси начнет изменяться прямо пропорционально для всех режимов дроссерирования от низких нагрузок до полного открытия дросселя.

Также воздействие жиклера воздушного больше ощущается в процессе увеличения угла открытия заслонки дроссельной.

Таким образом, при необходимости выполнить изменение состава топливной смеси на всем диапазон характеристик, то потребуется изменить производительность топливного главного жиклера. Для изменения характеристики кривой состава горючей смеси, необходимо воспользоваться жиклером воздушным.

Из экономических показанных характеристик авто с разной производительностью воздушного и топливного жиклеров основной системы карбюратора следует, что в случае увеличения производительность топливного главного жиклера, расход топлива соответственно увеличиться на всех скоростных режимах автомобиля.

Изменение производительно жиклера воздушного позволяет увеличить расход топлива только при высоких скоростных режимах авто. Подбирая наиболее подходящую производительность воздушного и топливного жиклеров, важно выбрать оптимальный состав подающейся топливной смеси для определенного режима работы мотора автомобиля.

Правильный выбор необходимых характеристик дозирующей главной системы будет в дальнейшем определять плавность и стабильность работы двигателя, это особенно будет заметно при частичных нагрузках. Авто в процессе движения по городу 65% времени работает с немного прикрытой заслонкой дроссельной в момент разряжения трубопровода впускного выше 450 мм рт.ст, а также расходует до 35% всего количества топлива.

Таблица топливных жиклеров карбюратора Солекс 21083

В процессе дросселирования карбюратора можно наблюдать нестабильный состав топливной смеси по времени в рабочих зарядах, нет идентичности циклов. Это существенное оказывает влияние на состав газов отработанных.Также на неоднородный состав горючей смеси по циклам могут воздействовать три фактора:

характера распределения смеси по сечению потока;
дисперсность топлива;
характер распределения смеси вдоль потока.

Выбор жиклеров

Подбирая набор новых жиклеров для модификации карбюратора, стоит всесторонне изучить этот вопрос: Солекс 21083 дорабатывают очень часто, и пара дополнительных советов от опытных водителей не помешает. Рекомендации по выбору чаще всего звучат подобным образом:

очень важно учитывать объем двигателя: при большом рабочем объеме лучше подобрать воздушные жиклеры с небольшим сечением, чтобы улучшить горючую смесь;
в первую очередь стоит выбирать именно топливные жиклеры, а уже потом искать воздушные;
последовательность важна и при установке жиклеров: сначала они устанавливаются в первую камеру, а уже потом во вторую – такой поэтапный подход позволит выбрать наиболее подходящую схему.

В качестве примера подбора жиклеров для 1,5-литрового двигателя можно рассмотреть такую комбинацию:

в первой камере устанавливается топливный жиклер 102,5, а воздушный имеет сечение 155;
для второй камеры выбирается топливный жиклер 110, а воздушный – с маркировкой 125 или 135.

Стоит обратить внимание на тот факт, что Солекс 21083 изначально рассчитан на 1,5-литровые двигатели, и его установка на силовой агрегат с большим рабочим объемом не рекомендуется: из-за особенностей конструкции данного карбюратора слишком «объемистый» двигатель не будет получать достаточно качественную горючую смесь.

Также стоит помнить о том, что все карбюраторы Солекс имеют сходное устройство, за счет чего обеспечивается взаимозаменяемость их элементов. Это правило относится и к жиклерам: при необходимости можно подобрать для своего варианта жиклеры с другого карбюратора, имеющие иное сечение.

И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание расточить их самостоятельно. Делать этого не стоит, поскольку для работы жиклеров требуется правильное соотношение, достичь которого в «гаражных» условиях не получится даже при наличии подходящего оборудования.

Метки: солексы, заводские данные, тарировки, 21041, 21073, 21053, 21051, 2108

Комментарии 39

Для УЗАМа 2,0 в Солексе-21041 какие жиклёры подобрать?

для начала ( не зная компресии мотора, модели распредвала) что-то такое: ГТЖ1=105-107,5 ГВЖ1=150ZD ГТЖ2=115-117,5-120 ГВЖ2=135ZC Распылитель УН 40*40 ( сделать самому из двух 2108) или 45*40 (из 2108 и 21073) Кулачок УН №5, если нет то №7. №4 ставить в самом крайнем случае. ТЖ ЭМР=60 ТЖ ХХ 42,43 и далее «по вкусу»

Автоклуб ВАЗ 2101

Олег Бузікевич (25), Peopl (32), alkapone2008 (30), Haghunter (31), Khabarov (28), dmsamoilov (37), igor9009 (45), black552 (43), Denny_1s (27), pain_ter (33), ratpoisonn (36), smirnoff07 (42), ILoveVaz2101 (40), тик-так (34), marlboros (33), Lazer-Boy (32), Riters9 (41), anjey (43), evo-7 (42), Mbkazlk (31), alex545 (35), BezrukovS (42), Палыч99 (

31), Віталік Ніка (30), Victor7774 (51), Запорожье (37), roody15 (34), metall.

list (34), Константиныч (60), Золотой Ключик (32), Дмитрий12345 (44), Семен 33 (43), arteha (48), AQUARIUS (39), skoriy (54), виталий каховка (43), Vitalya007 (35), Денис vaz 2106 (34), Mi6anya (29), Александр7777 (32), Леха 4 (31), selekhman (44), Антон С (
39), Олег2012 (36), miffka (63), Ole~G (36), вадим13 (33), Efimow (38), xgamer (31), MiG (36)

Подбор видов жиклеров на карбюратор солекс 21073.

все, что нужно знать renoshka.ru

Эти маленькие детали оказывают влияние на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но требующей много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую высоких скоростей, но и не требующую частых заправок. Все зависит от желания владельца автомобиля.

Чистка, настройка, замена и регулировка жиклеров и регулировка обогащения топливно-воздушной смеси производится во время ТО и при возникновении нештатных ситуаций.

Подбор видов жиклеров на карбюратор Солекс 21073. Все, что нужно знать

Как правило, производят подбор видов жиклеров на карбюратор Cолекс 21073 во время его регулировки на движке. Некоторые из водителей иногда думают, что если сбылась мечта, и Солекс на автомобиль, наконец, установлен, то все проблемы враз будут разрешены. Но не тут-то было! Основная работа только и начинается после установки. Солекс, призванный сэкономить вам денежки на топливных ресурсах, чтобы он правильно функционировал, необходимо еще и точно настроить.
Хорошо, если есть знакомый карбюраторщик. А если нет? Можно попробовать произвести наладку своими руками, но для этой процедуры нужно знать, как минимум, побольше информации о самом карбюраторе.

Замена жиклера

Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.

Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.

Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.

Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.

Посмотрев данные по температуре двигателя, настраиваем его работу.

Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.

Содержание

Движок сквозь диффузор сосет воздух, а через жиклер топлива – и определенное количества бензина. От объема движка зависят и объемы засасываемых воздуха и топлива. Поэтому тенденция: под больший объем движка ставить маленький жиклер. И если придется устанавливать подобный карбюратор Солекс 21073 на движок малого объема (к примеру, 1,5), то штатные жиклеры бедные (то есть – дают ненасыщенную смесь).

Поэтому, можно сказать, что все начинается с топливного жиклера – его подборки и настройки. После, уже во вторую голову, к нему нужно подобрать воздушный. Начинать – строго с первой камеры, пока не настроили, второй заниматься не рекомендуется ни в коем случае.

Правило:

жиклеры подбираем по объему движка. А лучше всего перед началом настройки найти заводской Солекс, соответствующий объему агрегата на вашей машине, и от него переставить (или поставить такие же) жиклеры.

Чем «Солекс» отличается от «Озона» и «Вебера»

Основное отличие карбюраторов «Солекс» от устройств предыдущих семейств заключается в возможности его установки на поперечно расположенные силовые агрегаты поплавковой камерой вперёд. Такой вариант монтажа позволил исключить переобеднение топливной смеси при вхождении автомобиля в поворот, подъёме, а также при резком ускорении.

Кроме этого, «Солекс» имеет абсолютно другую конструкцию поплавковой камеры. У него она двухсекционная, что позволяет использовать устройство как на переднеприводных автомобилях, так на машинах классической компоновки.

Карбюраторы «Солекс» отличаются надежностью и ремонтопригодностью

Основы подбора

Если ставим, к примеру, Солекс 21041 (объем 1,8) на движок 1,5. Данный карбюратор с диффузором 24х26, топливный – 102,5, а это маловато для движка 1,5. Ищем по совпадению камер и диффузора. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и с ТЖ – 107,5. А первые камеры практически совпадают. Кстати, если диффузоры почти одинаковые, а объем мотора – поменьше, то и засасывание бензина будет меньшим (жиклер бедноват). Значит, необходимы ТЖ (жиклеры топлива) от 110. Набираем несколько.

Далее надо определиться

, что вы хотите получить: экономную неторопливость или затратную приемистость. В зависимости от решения, подбираем и ТЖ: для корректировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но будет сказываться на динамике разгона авто).

Что такое жиклеры и с чем их едят

Жиклер – важная часть горелки. Этот элемент представляет собой форсунку в форме болта и необходим, чтобы топливо выходило наружу с заданным давлением. Для этого в форсунке имеется отверстие заданного диаметра, которое и определяет параметры струи газа.

Газовая струя должна соотноситься с мощностью самой плиты. Мощность определяется многими параметрами – насколько полно сгорает выходящий наружу газ, не коптит ли конфорка и т.д.

Жиклеры снабжаются резьбой, верх имеет шесть граней. Диаметр отверстия в жиклере для плиты с баллонным газом меньше, чем в случае с природным (при одинаковых прочих характеристиках горелок).

Если установить жиклеры, рассчитанные на природный газ, на плиту с баллоном, то напор газа будет больше, а расход воздуха меньше. Из-за этого пламя будет длинным и оранжевым, плита начнет коптить. Только замена жиклеров на подходящие под конкретный вид топлива решит проблему.

Жиклеры карбюратора 21073 Солекс

Карбюратор Солкс 21073 автомобиля Нива 21213 имеет несколько жиклеров в разных системах. Они позволяют точно дозировать топливо, воздух, эмульсию поступающие в двигатель.

Топливные жиклеры главных дозирующих систем (ГДС) 1-й и 2-й камер карбюратора Солекс 21073

Первая камера — 107,5, вторая камера 117,5. См. фото ниже.

Воздушные жиклеры главных дозирующих систем 1-й и 2-й камер карбюратора Солекс 21073

Первая камера — 150, вторая — 135.

топливные и воздушные жиклеры главных дозирующих систем (ГДС) карбюратора 21073 Солекс

Калиброванное отверстие в штуцере перепуска топлива в бензобак (штуцер «обратки»)

калиброванное отверстие в штуцере перепуска топлива в бензобак («обратки»)

Топливный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Тарировочные данные — 39-44.

топливный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс в электромагнитном клапане (ЭМК)

Воздушный жиклер СХХ карбюратора 21073 Солекс

воздушный жиклер системы холостого хода (СХХ) карбюратора 21073 Солекс

Топливный жиклер переходной системы второй камеры карбюратора 21073 Солекс

См. фото ниже. Маркировка — 70.

Топливный жиклер эконостата карбюратора 21073 Солекс

топливный жиклер эконостата и топливный жиклер переходной системы второй камеры карбюратора 21073 Солекс с трубками

Топливный жиклер экономайзера мощностных режимов карбюратора 21073 Солекс

топливный жиклер экономайзера мощностных режимов карбюратора 21073 Солекс (крышка экономайзера снята)

Примечания и дополнения

— Расположение и количество жиклеров Солекс 2108, 21081, 21083 и иных карбюраторов этого семейства аналогично карбюратору 21073 Солекс. Различны лишь их тарировочные данные. Подробнее: «Жиклеры карбюраторов Солекс».

— Жиклеры карбюраторов Солекс разных модификаций взаимозаменяемые, что создает широкое поле для тюнинга и доработки.

Еще статьи по устройству карбюратора 21073 Солекс

Как решить проблему засора?

Последовательность действий по очистке жиклеров:

снимаем полностью воздушный фильтр;

При очистке жиклеров тонкой проволокой будьте осторожны чтобы не повредить отверстие, рекомендуется продувать, а не чистить

при помощи отвертки ослабляем хомуты, которые крепят шланги, предназначенные для подачи топлива;
затем нужно отвернуть пробку третьего фильтра в карбюраторе, изъять элемент фильтрации, предварительно очистив его, а затем продуть при помощи обычного насоса;

снимаем крышку карбюратора;
продуть: жиклер холостого хода, также воздушный жиклеры, все клапаны и каналы специального распылителя от ускорительного насоса, жиклеры переходной системы;
очищаем винт пятого состава смеси, работающей на холостом ходу, затем продуваем все топливные каналы, а также системы карбюратора. При необходимости можно полностью заменить жиклеры из ремкомплекта. После выполнения данной операции следует установить карбюраторную крышку и завернуть винты.

Таким образом, как мы видим, жиклер это простая деталь топливной системы автомобиля, но и она нуждается в периодической проверке, очистке или замене.
Март 2015 (1)
Май 2014 (1)
Февраль 2014 (1)
Август 2013 (1)
Май 2013 (1)
Март 2013 (3)
Январь 2013 (1)
Декабрь 2012 (2)
Ноябрь 2012 (1)
Октябрь 2012 (1)
Сентябрь 2012 (1)
Август 2012 (1)
Июнь 2012 (2)
Май 2012 (6)
Апрель 2012 (11)
Март 2012 (16)
Февраль 2012 (2)

Как подобрать жиклеры для Солекс?

При грамотном подборе жиклеров на карбюратор Солекс двигатель будет работать плавно и стабильно даже при частых нагрузках. При этом получится еще и сэкономить до 35% бензина в городском режиме. В первую очередь следует определиться с главным элементом, а потом уже можно перейти и к воздушному. Причем огромное значение при подборе имеет объем мотора. Если он большой, то лучше использовать вторичные жиклеры маленького сечения. Диаметр деталей с калибровочными отверстиями в первой и второй камере могут несколько отличаться.

Вы легко можете найти специальные таблицы, в которых указывается оптимальное соотношение индексов топливных и воздушных жиклеров для Солекс, а также прогнозируется полученная смесь и даже поведение авто. Например, если взять топливный элемент большой производительности, а воздушный, напротив, малой, то будет переобогащенная смесь, которая не воспламеняется. В подборе вам поможет таблица, где указывается оптимальный диаметр всех жиклеров в зависимости от типа двигателя и марки карбюратора.

Таблица соотношения индексов жиклеров

Определиться с видом и размером жиклеров для Солекс очень важно, но необходимо их еще и купить. На этом этапе необходимо знать, какую информацию скрывают цифры, нанесенные на верхней части элементов. Не редкость, когда на поверхность детали наносится два обозначения, и в каждом из них скрыт определенный параметр. Например, цифры «21» и «23» соответствуют наружному диаметру дозирующего элемента. Увидев на главных топливных жиклерах обозначение «95» или «97,5» можно судить о производительности, так как это обозначение характеризует пропускную способность элемента. На воздушных элементах также указывается их производительность, но это значение обычно находится в пределах «125» и «155».

Кто-то уверен, что не нужно спешить с подбором новых жиклеров, а увеличить пропускную способность детали можно, расточив ее диаметр. Однако делать эту операцию следует только на высокоточном оборудовании. В гаражных условиях с помощью дрели и сверла изменять диаметр жиклеров нельзя, так вы только испортите их. Поэтому если по каким-либо показателям деталь не подходит, следует приобрести новый элемент, соответствующий требованиям.

Система холостого хода

Этот узел необходим для того, чтобы снабжать камеры сгорания горючей смесью на самых минимальных оборотах. Благодаря данной системе силовой агрегат не заглохнет, когда нагрузки нет. Горючее в систему попадет по основному жиклеру в первую камеру. Через жиклер ХХ, где затем смешается с кислородом, топливо попадает в систему через воздушный клапан. Данный механизм позволяет обеспечить устойчивую работу двигателя на холостых оборотах без нагрузки.

Далее горючая смесь попадет в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выпускному отверстию ХХ, закрыт винтом качества. Это регулировочный винт, которым можно регулировать и изменять характеристики карбюратора. Работу мотора в режиме холостого хода на механизме «Солекс 21073» настраивают также этим элементом. За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Симптомы неправильного подбора газовых форсунок

О неправильной работе конфорок газовой плиты можно судить по следующим признакам:

Сбалансированная конфорка поджигается без хлопков, не гаснет, горит ровно и без гудения.
При оптимальном соотношении в смеси газа и воздуха огонь приобретает голубой цвет с зеленоватым оттенком.
При избытке воздуха пламя становится низким и горит с шипением. В этой ситуации также возможен отрыв пламени от конфорки и гашение.
Огонь молочно-желтого цвета с копотью свидетельствует о недостаточном доступе кислорода и неполном сгорании газа.

Рассмотренная информация о жиклерах для газовых плит носит рекомендательный характер

Очень важно понимать, что использование газа в бытовых целях не прощает пренебрежительного отношения. При малейших подозрениях на нестабильную работу не занимайтесь самодеятельностью и незамедлительно проконсультируйтесь со специалистами

Дружелюбный «солекс» — журнал За рулем

ОБСЛУЖИВАЕМ КАРБЮРАТОР

Неполадки в «Солексе» часто объясняются малыми проходными сечениями некоторых дозирующих элементов. Стоит засориться распылителям ускорительного насоса, как о былой резвости разгона остается лишь мечтать. Смесь слишком обедняется. В этом случае снимем крышку воздухофильтра и проверим, работают ли распылители. Струйки бензина из них разглядеть непросто, так что включим яркую лампу-переноску. Несколько раз открываем дроссельную заслонку и смотрим. Хорошие струйки? Тогда причина провалов, клевков машины иная, вплоть до противоположной: например, смесь переобогащается, если не достает до седла топливный жиклер холостого хода. В таких случаях его нужно довернуть до места.

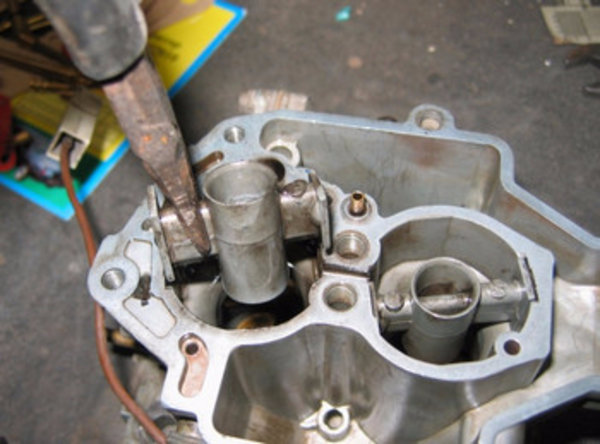

Если же струек нет или они слабые, распылители промоем. Чтобы снять их, демонтируем верхнюю часть (крышку) карбюратора. Эффективность аэрозольного очистителя повысит простенькое приспособление (фото 1). Со старого баллончика очистителя снимаем «кнопку» и рассверливаем отверстие до диаметра 5,5 мм. Сюда вставим входную трубку распылителя карбюратора и все это подсоединим к баллончику свежего очистителя кусочком трубки, приложенной к баллону. Поочередно зажимая пальцем выходные отверстия распылителей, добиваемся того, чтобы из обоих вытекали полноценные струйки. Получилось (см. фото 1)? Тогда собираем карбюратор и пробуем работу мотора.

Иногда за нажатием на педаль газа следует сильный, затянутый провал, хотя все вышеперечисленное в порядке. В чем же дело? В особенностях конструкции «Солекса». Две части поплавковой камеры снизу соединены каналом и здесь же — главные топливные жиклеры карбюратора! Очистив от грязи дно поплавковой камеры, кое-кто на этом успокаивается. А зря! Посторонние частицы в соединительном канале, рядом с жиклерами, не видны. Нажмешь на газ — и они подсасываются к жиклеру. Проскочили — не беда. А случись мусор покрупнее — и бензин через жиклер в главную дозирующую систему не поступает. Или идет слабо. Вот вам и глубокий провал. При открытии второй камеры мотор иногда оживает… Если, конечно, его топливный жиклер тоже не засорен.

Как быть? Выручит медицинская груша и трубочка от детского лакомства «Чупа Чупс» (фото 2). Отсасываем бензин вместе с твердыми частицами сначала из поплавковой камеры (куда не следует лезть тряпочками, иначе есть риск оставить волокна ткани), а затем — из соединительного канала.

Еще одна особенность «Солекса» — высокая требовательность к точности регулировки зазора между закрытым дросселем и стенками второй камеры. Этот зазор сильно сказывается на холостом ходе двигателя. Если он завышен, то обороты холостого хода слишком велики, токсичность выхлопных газов выше всех норм и, естественно, не поддается обычной регулировке! Но смолистые отложения на стенках камеры могут сделать зазор слишком малым.

Регулировать его стоит хотя бы раз в 30 тыс. км. Карбюратор снять. Вывернуть установочный винт дросселя, чтобы он не касался приводящего рычажка. Кромка дросселя плотно упрется в стенки второй камеры. Резко «прихлопнем» ее к стенкам, чтобы снять лишние наслоения. Регулируем установочный зазор с помощью приспособления, показанного на фото 3 и рисунке. При закрытой заслонке дросселя выставляем нуль индикатора, а затем, ввертывая винт, добиваемся показания 0,3 мм. В этом случае карбюратор работает безукоризненно, остается лишь отрегулировать токсичность выхлопных газов.
Стабильность их состава (особенно на моторах с большим пробегом) во многом зависит от загрязнения воздушных жиклеров карбюратора продуктами, содержащимися в картерных газах.
Чтобы в жиклеры попадало меньше грязи, стоит отвести картерные газы к диффузору первой камеры. Обычно для этого приспосабливают подходящую изогнутую трубку.
Закончу советом. Кронштейн, к которому прикреплена возвратная пружина дроссельных заслонок, отогните так, чтобы усилие пружины действовало перпендикулярно к осям дросселей. Это позволит избежать преждевременного износа деталей.
Воздушные жиклеры карбюратора солекс 21083 какой куда

Жиклеры карбюратора Солекс 21083: какие они бывают
Каждый владелец автомобиля должен иметь хотя бы общее представление о его устройстве. Ни один ремонт не обходится без таких знаний, а уж если речь заходит о тюнинге производительности автомобиля, то знать его устройство нужно обязательно.
Немаловажной деталью двигателя внутреннего сгорания является карбюратор — устройство, в котором происходит смешивание воздуха и топлива. В результате получается горючая смесь необходимой для работы силового агрегата консистенции.
Если речь заходит об отечественных карбюраторах, то нельзя не упомянуть Солекс 21083 — одно из лучших устройств в своем классе, с отличными характеристиками и высокой надежностью. Данная модель имеет в своем арсенале одно неоспоримое достоинство — ее можно модифицировать самыми разнообразными способами, тем самым «подогнав» карбюратор под конкретные условия работы.

Что такое жиклеры
Как правило, доработка карбюратора заключается в замене жиклеров. Жиклеры — это небольшие дозирующие элементы с отверстиями, имеющими определенную величину сечения, через которые проходят компоненты горючей смеси. В этой статье пойдет речь о жиклерах карбюратора Солекс 21083.
Виды и классификация жиклеров
Для создания хорошей обедненной смеси в карбюраторе должны устанавливаться топливные жиклеры с небольшим сечением отверстия, а воздушные — с повышенным. Использование такой схемы позволяет двигателю стабильно работать даже при резком изменении режима езды.

В карбюраторе Солекс 21083 устанавливается два вида жиклеров:
Топливные. Обеспечивают равномерное поступление топлива в камеру карбюратора.
Воздушные. Дозируют подачу воздуха в карбюратор.
Важно понимать, что увеличение внутреннего диаметра топливного жиклера приведет к существенному повышению расхода топлива, и оправданным такой выбор будет только при желании увеличить мощность двигателя. В свою очередь, большое сечение воздушного жиклера тоже становится причиной увеличенного расхода горючего, но только при активной и быстрой езде.
Владельцы автомобилей в большинстве своем предпочитают уменьшать аппетит силового агрегата, поэтому оптимальным решением будет установка комбинации жиклеров, позволяющей снизить расход топлива (иногда получается улучшить этот показатель на треть). Чтобы выбрать подходящие жиклеры, нужно разобраться с их маркировкой, которая не так сложна, как может показаться на первый взгляд.

Маркировка жиклеров
Выбирая жиклеры для карбюратора, неопытные автолюбители часто приходят в недоумение из-за наличия нескольких чисел в маркировке жиклера. Расшифровка этих символов происходит следующим образом:
Карбюратор Солекс 21083 в базовой комплектации оборудуется жиклерами с маркировкой 21 (для первой камеры) и 23 (для второй камеры). Числа отображают диаметр дозирующих элементов.
На нижней части «родных» топливных жиклеров есть цифры 95 и 97,5 (первая и вторая камеры соответственно). Эти данные отображают пропускную способность жиклеров.
Точно так же, как и в предыдущем примере, осуществляется маркировка воздушных жиклеров, только в этом случае на них будет маркировка 155 и 125, отображающая производительность деталей. Естественно, эти цифры на жиклерах с разной пропускной способностью будут меняться.
Маркировка жиклеров карбюратора достаточно проста, но простого распознавания числовых значений недостаточно — нужно ведь еще понимать, как и на что влияют эти показатели.

Узнайте, как проточить диски системы торможения самостоятельно.
Смотрите, как самостоятельно отрегулировать поток света фар автомобиля. Подробнее — тут.
Немаловажным параметром, влияющим на работу жиклеров, является соотношение количества воздуха и топлива в камере. Нормальным считается соотношение 14,9:1, при котором расход топлива и мощность находятся в равновесии. Для определения подходящей под конкретный стиль вождения комбинации достаточно разобраться, каким будет соотношение воздуха и топлива в горючей смеси.
Заводские топливные жиклеры карбюратора Солекс 21083 рассчитаны на экономичную езду и имеют достаточно малое сечение. Родные жиклеры можно и не менять, если нет особой необходимости в увеличении мощности двигателя. Кроме того, в результате замены жиклеров смесь может получиться слишком обедненной, и двигателю попросту будет не хватать горючей смеси для нормальной работы.

Если двигатель «не тянет», и проблема явным образом кроется в составе горючей смеси, можно подумать над вариантами: различные конфигурации топливных и воздушных жиклеров дают возможность выбрать самую эффективную схему и задействовать ее в своем автомобиле, чтобы добиться подходящих результатов.

Выбор жиклеров
Подбирая набор новых жиклеров для модификации карбюратора, стоит всесторонне изучить этот вопрос: Солекс 21083 дорабатывают очень часто, и пара дополнительных советов от опытных водителей не помешает. Рекомендации по выбору чаще всего звучат подобным образом:
очень важно учитывать объем двигателя: при большом рабочем объеме лучше подобрать воздушные жиклеры с небольшим сечением, чтобы улучшить горючую смесь;

в первую очередь стоит выбирать именно топливные жиклеры, а уже потом искать воздушные;
последовательность важна и при установке жиклеров: сначала они устанавливаются в первую камеру, а уже потом во вторую — такой поэтапный подход позволит выбрать наиболее подходящую схему.
В качестве примера подбора жиклеров для 1,5-литрового двигателя можно рассмотреть такую комбинацию:
в первой камере устанавливается топливный жиклер 102,5, а воздушный имеет сечение 155;
для второй камеры выбирается топливный жиклер 110, а воздушный — с маркировкой 125 или 135.
Стоит обратить внимание на тот факт, что Солекс 21083 изначально рассчитан на 1,5-литровые двигатели, и его установка на силовой агрегат с большим рабочим объемом не рекомендуется: из-за особенностей конструкции данного карбюратора слишком «объемистый» двигатель не будет получать достаточно качественную горючую смесь.

Также стоит помнить о том, что все карбюраторы Солекс имеют сходное устройство, за счет чего обеспечивается взаимозаменяемость их элементов. Это правило относится и к жиклерам: при необходимости можно подобрать для своего варианта жиклеры с другого карбюратора, имеющие иное сечение.
Из описанных выше аспектов и особенностей карбюраторов Солекс можно сделать простой вывод: для разных объемов двигателя нужно подбирать соответствующую конфигурацию, обеспечивающую качественное создание горючей смеси.
И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание расточить их самостоятельно. Делать этого не стоит, поскольку для работы жиклеров требуется правильное соотношение, достичь которого в «гаражных» условиях не получится даже при наличии подходящего оборудования.

Видео жиклеры на карбюратор ВАЗ 21083 солекс
Видео расскажет про карбюратор солекс 21083
Заключение
Карбюратор Солекс 21083 славится своей надежностью и простотой не из-за возможностей модификации, а по причине хорошей базовой конфигурации, рассчитанной на спокойный и размеренный стиль езды. Конечно, замена топливного и воздушного жиклеров карбюратора может повысить мощность силового агрегата или снизить расход топлива, но если эти показатели и без того хороши, то и менять их не стоит.
Какие жиклеры поставить на солекс 12083 на Ваз 2107
Карбюратор на «восьмерке» обеспечивает приемлемый расход топлива и в городском режиме, и при поездках по трассе. Солекс 21083 один из самых лучших и надежных отечественных приборов такого рода. Внесение изменений в его конструкцию может способствовать повышению динамических характеристик или снижению потребления бензина. Возникает вопрос, какие жиклеры следует заменить для достижения необходимого эффекта?
Для получения ответа потребуется разобраться в принципе действия устройства. Основная задача карбюратора создание топливовоздушной смеси обедненного состава. Для достижения этого на конструкторы вынуждены были поставить на карбюратор топливные жиклеры с малым проходным сечением. В воздушных каналах калиброванные отверстия напротив увеличенного диаметра. Как показывает практика эксплуатации, работа двигателя в таком случае остается устойчивой при резких изменениях режимов.
Варианты модернизации карбюратора
Топливные и воздушные жиклеры имеют между собой связь, от их производительности напрямую зависит потребление топлива. Для карбюратора Солекс 21083 могут быть реализованы следующие схемы:
Установка элемента в топливном канале с большим проходным сечением вызовет пропорционально увеличение потребление топлива и динамических характеристик.
Напротив, уменьшение диаметра отверстия способствует уменьшению общего расхода бензина.
Для карбюраторов типа Солекс установка жиклеров иного сечения пропорционально изменяться на всех режимах. Квалифицированный их подбор позволяет менять настройки в самых широких пределах. Уменьшение калиброванного отверстия в воздушном канале ведет к обогащению смеси и соответственно повышению мощности. При этом обратное действие делает автомобиль более экономичным.
Основные режимы работы карбюратора
Солекс 21083 выполняет ряд важнейших функций в системе питания силового агрегата в процессе его запуска и функционирования. Расчет и подбор элементов осуществляется на стадии опытно-конструкторских работ в специализированных бюро. При этом разработчикам важно обеспечить устойчивую работу двигателя во всех режимах, для этого как расчеты ведутся исходя из средних показателей.
В карбюраторе марки Солекс во время движения автомобиля осуществляется процесс дросселирования, в ходе которого отмечается нестабильность смесеобразования. Существенное влияние при этом оказывают следующие факторы:
Плотность распределения состава по воздушному потоку, проходящему через диффузор.
Качественность распыления топлива.
Равномерность распределения воздушно топливной смеси по направлению движения потока.
Перечисленные выше факторы находятся в прямой зависимости не только от проходного сечения жиклеров, но и их состояния. Для того чтобы подобрать оптимальные параметры элемента как показывает практика следует учитывать характер течения эмульсии в каналах карбюратора. Специалисты различают несколько их разновидностей: ламинарную, волновую, пробковую и симметричную относительно оси.
Солекс 21083 при условии исправности систем и правильности регулировки обеспечивает стабильную работу двигателя в режиме дросселирования. Наиболее оптимальным для силового агрегата является осесимметричное распределение эмульсии в канале смеси после прохождения жиклеров. Это позволяет добиться относительно равномерного насыщения потока, какие бы внешние условия при этом не возникали.
Особенности конструкции карбюратора
Большое влияние на стабильность режимов работы двигателя оказывают не только размер проходного сечения, но и место где размещены жиклеры. В описываемом приборе они находятся в специальных каналах, которые не имеют прямого сообщения с основным диффузором. Это позволяет избежать действия ряда факторов, какие ведут к загрязнению калиброванных отверстий.
Для карбюратора марки Солекс 21083 важен правильный подбор и топливного, и воздушного жиклеров. Указанные работы следует производить в строгом соответствии с рекомендациями специалистов. В таблицах, разработанных профильным конструкторским бюро, указаны пары элементов какие обеспечивают оптимальные характеристики по расходу топлива и показателей мощности.
Жиклеры карбюратора, топливные и воздушные, таблица Солекс, ДААЗ, ОЗОН, как подобрать главный, схема расположения для установки и правильной чистки
Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.Обращаться на почту [email protected]
Эти маленькие детали оказывают влияние на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но требующей много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую высоких скоростей, но и не требующую частых заправок. Все зависит от желания владельца автомобиля.
Чистка, настройка, замена и регулировка жиклеров и регулировка обогащения топливно-воздушной смеси производится во время ТО и при возникновении нештатных ситуаций.
Основные виды жиклеров и их подбор
Промышленностью выпускается 2 вида жиклеров карбюратора, которые входят в каждый ремкомплект:
Они изготавливаются для каждой камеры устройства. Выбор жиклера зависит от сечения большого и малого диффузора карбюратора. Комплекты для ремонта выпускаются разные — для каждой модели и марки автомобиля. Детали отличаются по диаметру отверстия. Как отрегулировать правильную работу мотора – информация необходимая каждому владельцу автотранспорта.
Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с наиболее мощными двигателями. В таком случае машина будет работать с перебоями, потому что вазовские жиклеры не смогут качественно выполнять свою работу — из-за диаметра, недостаточного для подачи обогащенной смеси.
Нередко автолюбители для лучшего разгона и динамичной езды устанавливают топливную деталь большого размера. В этом случае не следует забывать об увеличении расхода топлива. Также увеличенный диаметр жиклера на несколько порядков не всегда сможет дать хороший результат. Как подобрать жиклеры, сможет подсказать таблица.
Если объем двигателя 1,6 литра, не следует ставить на него главный жиклер от мощного мотора. Если вас перестал устраивать разгон авто, может следует поискать другую причину, например:
Это только некоторые причины и неисправности, устранив которые, вы снова получите резвый автомобиль. Мнения о переделке жиклеров у автолюбителей разные, но большинство считает, что не стоит этого делать. Иногда, любители экономии устанавливают жиклеры, размеры которых меньше рекомендованных. В таком случае получается экономичное, но очень слабое авто, которое будет очень долго разгоняться. Не следует жиклеры карбюратора Озон устанавливать в карбюратор Форда. Они должны стоять на классике Жигулей.
Большое влияние на показатели разгона и мощности автотранспорта может оказать правильно проведенная настройка работы карбюратора.
Проведение регулировки карбюратора
Каждый из карбюраторов регулируется по нескольким значениям. Выполнив эту операцию, изменяют:
наполнение бензином поплавочной камеры;
величину максимальных оборотов холостого хода;
насыщенность топливно-воздушной смеси, поступающей в двигатель.
Выполнить регулировку качества смеси достаточно легко. Сделать это может каждый автолюбитель:
На прогретом двигателе, при помощи винта регулировки качества смеси, выставляем количество оборотов, не более 900 на тахометре;
Снижаем до максимально возможного — качество смеси, закручивая винт регулировки. Доводим работу двигателя до очень малых оборотов;
Постепенно откручивая винт, доводим обороты до нормального количества, чтобы двигатель работал ровно. Здесь нельзя переборщить, лучше провести операцию еще раз. Повышенные обороты холостого хода повысят расход топлива, поэтому проводится дополнительная регулировка.
Бывают ситуации, когда обороты приходится увеличивать из-за провалов в работе мотора. Например, если при вращении винта не изменяются обороты. Причин у этой поломки несколько. Необходимо обратить внимание на:
жиклер электромагнитного клапана – возможно, он засорился;
канал, находящийся под винтом регулировки качества смеси. При некачественном бензине он засоряется;
электромагнитный клапан — возможно неисправен именно он.
Проверить исправность клапана достаточно просто. На выключенном моторе отсоединяем от электромагнита провод, откручиваем электромагнитный клапан и отсоединяет топливный жиклер. Теперь поворачиваем ключ в замке зажигания и подносим снятый с клапана провод.
Щелчок и утапливание штока клапана в корпус говорит об исправности электромагнита. В противном случае, меняем этот узел устройства. Умельцы советуют более легкий способ. На работающем двигателе сдергиваем провод. Если мотор заглох, можно работать дальше — клапан исправен.
При попадании в жиклер соринки, его следует прочистить. Чистка проводится очень просто. Жиклер можно продуть с помощью насоса или компрессора. Нередко соринки настолько мелкие, что их не видно, но лучше перестраховаться и, если уж снимают деталь, то ее продувают для исключения этой проблемы. Проведя все операции, ставим жиклер на место и проверяем работу системы.
Почистить канал холостого хода под винтом регулировки смеси, на дороге, не всегда получается. Нередко он забивается настолько, что его нельзя продуть, и для устранения неисправности нужна разборка карбюратора. Только после этого появляется возможность прочищать этот канал. В такой ситуации есть временный выход.
Гаечным ключом ослабляем крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжаем до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода и это приводит к повышенному потреблению топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при отжимании педали газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.
Помните – настройка и регулировка проводится только на прогретом двигателе, но перед этим зачастую необходимо провести замену жиклера, установив деталь из комплекта. Как правильно это сделать рассмотрим далее.
Замена жиклера
Подбор жиклеров карбюратора проводится согласно маркировке. Номер каждой детали в наборе должен соответствовать диаметру, согласно таблице. Подбирая комплект деталей карбюратора, определитесь какая мощность, скорость разбега вас устроят. Если устанавливаете номинальные размеры, тогда все просто – необходимо сначала выбрать комплект. Это самая ответственная работа при покупке. Следует помнить о том, что 80% деталей на рынке из Китая. Обратите внимание на это, подбирая их. Затем можно делать ремонт.
Важно. Двигатели для автомобилей ВАЗ выпускаются с «ДААЗовскими» карбюраторами. Практически на всех модификациях первичная камера оснащена распылителем 4,5. Главный топливный жиклер имеет маркировку 135, на воздушном стоит номер 170. При установке распылителя номер 4 в первой камере ставят 130 топливный и 150 воздушный жиклеры. Следует обязательно выдерживать это соотношение.
Для его проведения нам потребуется снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях сайта, единственно, на что необходимо обратить внимание – это на прокладку между карбюратором и корпусом двигателя.
Сняв карбюратор отверткой, откручиваем винты крепления крышки. Снимаем ее и плоской отверткой выкручиваем топливные и воздушные жиклеры. На воздушных необходимо отсоединить эмульсионные трубки. Затем производится установка новых деталей или чистка старых исправных жиклеров. Для большей уверенности необходима калибровка жиклеров на специальном стенде. «Неправильные» детали следует удалить, но самостоятельно эту операцию не выполнить.
Все детали карбюратора перед установкой необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем установку новых жиклеров. При этом следует соблюдать правильное расположение каждой детали механизма. Жиклеры на карбюратор необходимо ставить по маркировке.
Проведя сборку устройства, устанавливаем на новую прокладку и затягиваем крепежные гайки. Первичная регулировка и настройка проводится винтом насыщенности смеси и регулировки оборотов холостого хода. Данные операции позволят завести двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали стоят на своих местах и надежно закреплены. Проводим пробный запуск двигателя. Сейчас нам потребуется подрегулировать работу мотора и разогреть его.
Посмотрев данные по температуре двигателя, настраиваем его работу.
Выполнив все операции по установке жиклеров, настройке карбюратора надежно и с соблюдением всех инструкций, подумайте, сколько топлива вы сэкономите.
Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
Подбор и доработка жиклеров карбюраторов Солекс
Подбор и доработку жиклеров на карбюраторах Солекс производят в двух случаях: если необходимо увеличить мощностные показатели двигателя автомобиля (быстрый старт, приемистость, повышение скорости движения) или уменьшение расхода топлива двигателя от паспортных показателей. В случае увеличения мощности обычно подбирают и увеличивают пропускную способность топливных жиклеров ГДС (обогащают топливную смесь). При необходимости улучшить топливную экономичность – увеличивают пропускную способность воздушных жиклеров ГДС (обедняют топливную смесь). В любом случае необходимо установить на карбюратор жиклеры с измененным сечением отверстия и пропускной способностью отличной от номинала (маркировка на жиклерах означает диаметр отверстия и соответствует определенной их пропускной способности).
Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку.
Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперемента.
Варианты доработки и подбора жиклеров на карбюраторах Солекс
— Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя
Выбрать можно из списков ниже.
Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс
Модели карбюраторов 1-я камера 2-я камера
2108-1107010 97,5 97,5
21081-1107010 95 97,5
21083-1107010 95 97,5
21073-1107010 107,5 117,5
21051-1107010 105 110
21083-1107010-31 95 100
21083-1107010-35 95 100
21083-1107010-62 80 100
21412 95 95
Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Солекс
Модели карбюраторов 1-я камера 2-я камера
2108-1107010 165 125
21081-1107010 165 135
21083-1107010 155 125
21073-1107010 150 135
21051-1107010 150 135
21083-1107010-31 155 125
21083-1107010-35 150 125
21083-1107010-62 165 125
21412 160 100
воздушные жиклеры, топливные жиклеры, эмульсионные трубки и колодцы карбюратора Солекс
— Доработать уже имеющиеся жиклеры
В продаже имеются тонкие сверла 1 мм, 1,5 мм, 1,75 мм, 2 мм и т. п. Ими можно рассверлить номинальные жиклеры до требуемого размера увеличив их пропускную способность. В ряде случаев можно запаять оловом отверстие жиклера и рассверлить заново.
Технология подбора жиклеров
Начинаем подбор с топливных или воздушных жиклеров ГДС первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего лишь на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости проводим регулировку холостого хода винтами «качества» и «количества».
Устанавливаем жиклер еще большей размерности, проверяем динамику или экономичность. И так несколько раз, пока не появятся явные провалы в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. После чего делаем шаг назад, установив жиклер предъидущей размерности. Проводим аналогичную настройку второй камеры карбюратора (в большинстве случаев ограничиваются первой).
Подробно этот процесс (в комплексе с другими доработками карбюратора) расписан в статьях на сайте «Уменьшение расхода топлива двигателя автомобиля с карбюратором Солекс», «Увеличение мощности и приемистости двигателя автомобиля с карбюратором Солекс».
Проверку пропускной способности жиклеров для контроля соответствия их маркировки можно проверять, изготовив самодельное устройство (См. «Маркировка и пропускная способность жиклеров карбюраторов Солекс»).
Примечания и дополнения
— Описанный выше подбор жиклеров является минимальным вмешательством в работу карбюратора с минимальными последствиями (увеличение мощности на 5 – 10 процентов или экономичности в пределах литра на сотню). Более сильно и действенно тюнинговать свой карбюратор можно, если к подбору жиклеров добавить доработку диффузоров карбюратора, причем как малых, так и больших, подобрать эмульсионные трубки, доработать смесительные камеры карбюратора, ускорительный насос и изменить последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.
Еще статьи по карбюраторам Солекс
— Доработка винта «качества» топливной смеси карбюратора Солекс
— Доработка системы холостого хода карбюраторов Солекс
— Доработка картонной прокладки под карбюратор Солекс
— Доработка привода воздушной заслонки карбюратора Солекс
Подбор жиклеров на карбюраторе Солекс 21083
Модель карбюратора Солекс 21083 с жиклерами, которые влияют на свойства топливо-воздушной смеси, может быть доработана под любой объем двигателя. Для этого достаточно подобрать жиклеры, что вполне под силу опытному автолюбителю. Солекс 21083 при условии грамотного усовершенствования вполне в состоянии заменить карбюратор ДААЗ-4178 на УАЗ.
Есть еще одна причина целесообразности данной операции. Серийный выпуск допускает незначительные отклонения в размерах. Это может стать причиной более, чем 5%-ного разброса заявленных показателей карбюратора.
В процессе работы отклонения еще более увеличиваются, что ухудшает динамику автомобиля и ведет к перерасходу горючего. Более того, способ подбора жиклеров и регулировки карбюраторного узла поможет приспособить его к нужному двигателю. Перед выполнением доводки необходимо проконтролировать:

механизмы двигателя;
тепловые зазоры клапанов;
свечи;
высоковольтные провода;
угол опережения зажигания;
состояние фильтра;
тяги привода заслонок.
После вышеперечисленных операций нужно провести замер топливных расходов в ходе поездки. Далее карбюратор Солекс 21083, жиклеры которого подлежат замене, очистить и проверить уровень топливной жидкости в поплавковой камере. Желательно наличие нескольких жиклеров с различными параметрами.
Для удобства работы следует сверлом на 7,5 мм расширить каналы над колодцами. Такая операция позволит менять жиклеры в ходе подбора при снятой крышке фильтровочного элемента. Дроссельную заслонку нужно зафиксировать в закрытом положении, чтобы избавиться от влияния второй камеры. После окончания процесса фиксацию удалить.
Учитывая цифры пробной поездки, делается вывод о выборе жиклера. При перерасходе горючего на среднем режиме движения стоит заменить жиклер первой камеры на тот, который имеет меньшую производительность. Если стоял жиклер с маркой «107,5», то сперва заменить на «105», затем на «97,5» и далее. В таком порядке стоит поступать до появления провалов при открытии дроссельных заслонок.
В данном случае заменяем деталь на предыдущую с большей пропускной способностью. После этого возможны провалы при трогании автомобиля с места – необходимо обогащение смеси. Увеличивая производительность жиклера системы холостого хода, можно добиться исчезновения провалов. Однако перед началом подбора нужно провести ряд действий:
Вывернуть электромагнитный клапан.
Намотать нитку на резьбовую часть и поставить клапан на место.
Запустить мотор.
Плавно выкручивать жиклер ХХ до изменения работы мотора.
Регулировать винтами состава смеси.
Далее оценивается функционирование автомобиля при трогании – если провалы исчезли, то замена оправдана. Если эффекта добиться не удалось, нужно продолжать отворачивать жиклер карбюратора Солекс 21083, а затем снова проверить поведение транспортного средства.

Солекс карбюратор основной топливный жиклер | Общее обсуждение амфикара | Форумы Amphicar
Привет всем,
Вот некоторая информация о главных топливных жиклерах нашего карбюратора Solex:
Я снял главные топливные жиклеры с двух своих карбюраторов Amphi Solex PSEI и обнаружил, что жиклер
на одном карбюраторе — это 110, а на другом — a
115. Кстати, когда я говорю о главном жиклере, я имею в виду пункт 43, Главный жиклер, в Руководстве по запасным частям Amphicar
на Таблице 07. Размер проштампован
на жиклере и относится к метрическому размеру сверла. Например, у 110 струи
1.Отверстие диаметром 10мм.
Жиклер расположен на дне поплавковой камеры. Доступ к нему можно получить с помощью
, сняв шестигранную заглушку 7/16 дюйма рядом с передней частью карбюратора
. Можно снять жиклер без снятия карбюратора, но только если
вы очень аккуратны и имеете нужный инструмент.
Вам понадобится отвертка для начинающих — лучше всего подойдет отвертка с разъемным лезвием.
Вам нужно снять заглушку и открутить жиклер
с помощью стандартной отвертки. Затем достаньте стартовую отвертку
, разверните лезвия и осторожно снимите жиклер.Если жиклер
отвалится в чашу, то придется снимать карбюратор и вытряхивать его
из смотрового отверстия.
Самолеты сделаны в следующих размерах, с 110, являющимся наименьшим количеством наименьших
, из чего сказал дистрибьютор:
110 111 129 405A
112. 5 111 129 405B
115 111 129 405C
120 111 129 405D
122,5 056 129 405A
доступны большие размеры, но они предназначены для двигателей большего объема
Это номера деталей VW (ранние модели VW использовали карбюраторы модели Solex PICT с такими же форсунками
), однако они больше не доступны в магазинах запчастей
. .Старые автомагазины VW продают их по цене от 5
долларов за штуку. Другой источник — The Carburetor Refactory по адресу
, Ричмонд, Калифорния. Телефон 510-237-1277. Там около 8 долларов, но они отправят.
Кстати, это место также восстанавливает старые карбюраторы Solex
, включая переборку валов дроссельной заслонки. Я не пользовался их услугами, кроме
, чем купил комплект для восстановления Solex.
Возвращаясь к моему Амфи, я почувствовал, что двигатель даже
на уровне моря горел как-то богато.Это было эмпирически получено
из-за того, что я сильно пах выхлопными газами после короткой поездки на
. В этом карбюраторе был 115-й жиклер, поэтому я заменил его
на 110-й. Подсчитав, площадь 110-го отверстия примерно на 10 процентов меньше, чем площадь 115-го отверстия. Я не знаю
, если это напрямую связано с уменьшением расхода топлива на 10 процентов. Машина отлично работает
с меньшим жиклером. На самом деле, я думаю, что
работает даже лучше. Он легко поддерживает 70 миль в час, даже 75, если я держу его на полу.Я считаю
топливно-воздушную смесь более правильной сейчас
из-за того, что я не так сильно пахну выхлопом после вождения.
Тот факт, что наши двигатели объемом 1147 куб. см, вероятно, являются двигателями с наименьшим рабочим объемом
, соединенным с этим карбюратором Solex, имеет смысл, что самый маленький реактивный двигатель
является правильным. Если вы эксплуатируете свой Amphicar в основном на больших высотах
, вам может понадобиться самолет еще меньшего размера.
К сожалению, вам придется самостоятельно припаивать серебро и пересверливать. Когда я недавно ездил на
Amphi в поход на озере на высоте 6500 футов, двигатель
работал так богато, что задыхался от топлива, о чем свидетельствует черная закопченная выхлопная труба
, но это было с реактивным двигателем 115.
Я не знаю, почему у меня на двух карбюраторах было два жиклера разного размера, разве что кто-то
где-то по пути переоборудовал один из них.
Было бы интересно узнать, какого размера форсунки поставлялись изначально.
Надеюсь, это интересно.
Ken Chambers, CA
64 Amphi
Выбор форсунок для Solex до 2 литров.Форсунки карбюратора

Эти мелкие детали влияют на работу двигателя машины. Если увеличить топливный жиклер, можно сделать машину резвой, но для этого требуется много топлива. Установив воздушный жиклер с большим сечением, мы получаем машину, не развивающую больших скоростей, но и не требующую частой дозаправки. Все зависит от желания автовладельца.
Чистка, настройка, замена и регулировка форсунок и регулировка обогащения топливно-воздушной смеси производится при ТО и при возникновении аварийных ситуаций.
Основные типы жиклеров и их выбор
Промышленность выпускает 2 вида жиклеров карбюраторов, которые входят в каждый ремкомплект:
Изготавливаются для каждой камеры в устройстве. Выбор жиклера зависит от сечения большого и малого диффузоров карбюратора. Для каждой модели и марки автомобиля существуют разные ремкомплекты. Детали отличаются диаметром отверстий. Как отрегулировать правильную работу мотора — информация, необходимая каждому автовладельцу.
Довольно часто карбюратор Солекс устанавливают на автомобили других марок, с самыми мощными двигателями…В этом случае машина будет работать с перебоями, потому что вазовские форсунки не смогут эффективно выполнять свою работу — из-за недостаточного диаметра для подачи обогащенной смеси.
Часто автолюбители устанавливают большую топливную часть для лучшего разгона и динамичной езды. При этом не следует забывать об увеличении расхода топлива. Также увеличенный на несколько порядков диаметр сопла не всегда сможет дать хороший результат. Как выбрать форсунки, подскажет таблица.
Если объем двигателя 1,6 литра, то не стоит ставить на него магистральный жиклер от мощного мотора. пример:
низкий уровень компрессии в одном из цилиндров;
регулировка системы зажигания вышла из строя;
одна или несколько свечей зажигания неисправны;
требуется замена высоковольтных проводов.
Это лишь некоторые из причин и неисправностей, устранив которые, вы снова получите резвый автомобиль.Мнения автомобилистов о переделке жиклеров разные, но большинство считает, что делать этого не стоит. Иногда любители экономии устанавливают жиклеры меньше рекомендуемых размеров. В этом случае получается экономичная, но очень слабая машина, которая будет очень долго разгоняться. Жиклеры карбюратора Ozone не должны устанавливаться в карбюратор Ford. Они должны быть на классических Жигулях.
Правильная регулировка работы карбюратора может иметь большое влияние на ускорение и мощность транспортных средств.
Проведение регулировки карбюратора
Каждый из карбюраторов регулируется в нескольких значениях. После выполнения данной операции заменить:
заполнение поплавковой камеры бензином;
значение максимальной скорости холостого хода;
насыщение топливно-воздушной смеси поступающей в двигатель.
Регулировать качество смеси достаточно просто. Это может сделать каждый автолюбитель:
На прогретом двигателе с помощью винта регулировки качества смеси установить на тахометре число оборотов, не более 900;
Уменьшаем до максимально возможного — качество смеси, подкручивая регулировочный винт.Доводим двигатель до очень малых оборотов;
Постепенно откручивая винт, доводим обороты до нормального значения, чтобы двигатель работал ровно. Здесь нельзя переусердствовать, лучше провести операцию еще раз. Увеличение оборотов холостого хода увеличит расход топлива, поэтому вносятся дополнительные корректировки.
Бывают ситуации, когда скорость приходится увеличивать из-за сбоев в работе мотора. Например, если вращение винта не меняет скорость.Причин такой поломки несколько. Необходимо обратить внимание на:
струйный электромагнитный клапан — возможно он забит;
канал под винт регулировки качества смеси. При некачественном бензине засоряется;
Электромагнитный клапан
— возможно, что он неисправен.
Проверить исправность клапана достаточно просто. При выключенном двигателе отсоедините провод от электромагнита, открутите электромагнитный клапан и отсоедините топливный жиклер.Теперь поворачиваем ключ в замке зажигания и подводим снятый с клапана провод.
Щелчок и погружение штока клапана в корпус свидетельствует об исправности электромагнита. В противном случае мы меняем этот узел устройства. Умельцы советуют более простой способ. При работающем двигателе сдергиваем провод. Если двигатель заглох, можно продолжать работу — клапан исправен.
Если в жиклер попала крупинка, ее следует очистить. Очистка очень проста. Струю можно продуть с помощью насоса или компрессора.Часто пятнышки настолько малы, что их не видно, но лучше перестраховаться и, если деталь снимается, то для устранения этой проблемы ее продувают. После выполнения всех операций ставим жиклер на место и проверяем работу системы.
Не всегда есть возможность прочистить канал холостого хода под винтом регулировки смеси, в дороге. Часто он забивается настолько, что его невозможно продуть, и для устранения неисправности приходится разбирать карбюратор.Только тогда становится возможным очистить этот канал. В такой ситуации есть временный выход.
Гаечным ключом ослабьте крепление электромагнитного клапана на карбюраторе, до состояния нормальной работы двигателя и доезжайте до дома. В этом случае бензин проходит мимо топливного жиклера холостого хода, что приводит к повышенному расходу топлива. Основной «симптом» этой неисправности – перебои на минимальных оборотах и выключение двигателя при нажатии на педаль газа, поэтому избавиться от поломки поможет обязательная чистка каналов и последующая регулировка.
Помните — настройка и регулировка производится только на прогретом двигателе, но перед этим часто необходимо заменить жиклер, установив деталь из комплекта. Как это сделать правильно, рассмотрим далее.
Замена жиклера
Подбор жиклера карбюратора осуществляется по маркировке. Каждый номер детали в комплекте должен соответствовать диаметру, указанному в таблице. Выбирая комплект деталей карбюратора, определитесь, какая мощность, взлетная скорость вас устроит.Если задать номинальные размеры, то тут все просто — надо сначала подобрать комплект. Это самая ответственная работа при покупке. Следует помнить, что 80% запчастей на рынке – из Китая. Обратите на это внимание, когда будете их собирать. Потом можно делать ремонт.
Важно. Двигатели для автомобилей ВАЗ выпускаются с карбюраторами ДААЗ. Практически во всех модификациях первичная камера оснащена атомайзером 4,5. Основная топливная форсунка имеет маркировку 135, воздушная форсунка — номер 170. При установке форсунки №4 в первой камере устанавливаются 130 топливных и 150 воздушных форсунок. Крайне важно соблюдать это соотношение.
Для его проведения нам необходимо снять карбюратор с двигателя. Это сделает дальнейшую работу более удобной. Схема демонтажа карбюратора описана в других статьях на сайте, единственное на что нужно обратить внимание это прокладка между карбюратором и корпусом двигателя.
Сняв карбюратор с помощью отвертки, отверните винты крепления крышки.Снимаем его и плоской отверткой откручиваем топливный и воздушный жиклер. На воздухе необходимо отсоединить эмульсионные трубки. Затем устанавливаются новые детали или прочищаются старые исправные форсунки. Для большей уверенности необходимо откалибровать форсунки на специальном стенде. «Неправильные» детали следует удалить, но не делать это самостоятельно.
Перед установкой все детали карбюратора необходимо промыть в чистящей жидкости, удалить грязь, нагар, прочистить все каналы. Начинаем устанавливать новые форсунки.При этом следует соблюдать правильное расположение каждой части механизма. Жиклеры на карбюраторе должны быть промаркированы согласно маркировке.
После сборки устройства установите его на новую прокладку и затяните гайки крепления. Первичная регулировка и настройка осуществляется винтом насыщения смеси и регулировки холостого хода. Эти операции запустят двигатель. Подсоединяем все шланги и провода, устанавливаем новый воздушный фильтр. Убеждаемся, что все детали на месте и надежно закреплены.Проводим пробный запуск двигателя. Теперь нам нужно отрегулировать работу мотора и прогреть его.
Посмотрев данные о температуре двигателя, настраиваем его работу.
Выполнив все операции по установке форсунок, надежно отрегулировав карбюратор и следуя всем инструкциям, посчитайте, сколько топлива вы сэкономите.
Если у вас есть вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады ответить на них.
Системы питания современных автомобилей с каждым годом становятся все сложнее, а простой, доступный и надежный карбюратор еще долго будет служить владельцам старых автомобилей. Сейчас карбюраторные автомобили уже давно сняты с производства. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор «Солекс» 21073 производства Димитровского автоагрегатного завода до сих пор выпускается и успешно эксплуатируется в системах питания двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109.Его также можно встретить на ранних моделях «десятого семейства».
Несмотря на свою простоту, этот элемент пользуется спросом и популярностью у автомобилистов. Солекс 21073 устанавливался не только на Ниву. Отзывы о нем положительные, а значит, нужно узнать о нем побольше и научиться его настраивать.
Карбюратор Солекс: модификации
Базовая конструкция этих устройств разработана инженерами французской компании Солекс.
На заводе в Димитровграде позже получили лицензию на производство, а все остальные модификации производились здесь же специалистами. Популярный Солекс 21073 разработан на ДААЗе. Отзывы о нем только положительные. Механизм легко настраивается и отличается высокой надежностью. ДААЗ-2108 рассчитан на работу с 1,3-литровым двигателем для и 2109. Солекс 21083 был модифицирован для 1,5-литровых силовых агрегатов. Этими же механизмами оснащались модели первых партий ВАЗ 2110 с микропроцессорной системой зажигания. Классические модели ВАЗ комплектовались Солексом 21053-1107010. На модели ВАЗ Нива устанавливался механизм Солекс 21073-1107010.Теперь его заменил инжектор.
Устройство
Карбюратор «Солекс» 21073 относится к типу эмульсионных. Его модификации изначально устанавливались на моторы с устройством, отличающимся наличием двух камер, оснащенных дроссельными заслонками, а также системами дозирования. Устройство также имеет системы адаптеров для первой и второй камеры. Система холостого хода есть, но только для первой камеры.
Механизм состоит из двух половин. Нижний более массивный — и верхний. Эта половинка является непосредственно корпусом самого устройства, а верхняя часть – крышкой карбюратора. На дне каждой из камер установлены заслонки поворотного типа с механическим приводом. Вверху, в первой камере карбюратора, находится воздушная заслонка. Необходим для запуска еще не прогретого силового агрегата. Эта деталь приводится в движение тросиком, который уходит в салон и соединяется с рычагом, отвечающим за подсос и с пусковым
Принцип работы
Солекс 21073 работает следующим образом.Бензин поступает в поплавковую камеру с помощью входного штуцера – топливо также проходит через сетку фильтра, где очищается, и выходит через игольчатый клапан. Камера с поплавком двухсекционная, причем секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция позволяет значительно уменьшить влияние наклонов кузова на уровень топлива в данной камере.
Обеспечивает более стабильную работу двигателя. По мере наполнения камеры поплавок, нажимая на часть игольчатого клапана, перекрывает доступ топлива в камеру. Это поддерживает постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин через форсунки поступает в смесительные колодцы. В эти же колодцы воздух поступает через специальные отверстия в эмульсионных трубках или воздушные форсунки. Далее в них смешивается бензин и воздух. В результате получается топливная смесь. Он попадет как в маленькие, так и в большие диффузоры устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться определенные механизмы и системы.Когда владелец пытается запустить двигатель «на холодную» с целью обогащения топливной смеси, в дело вступает пусковое устройство. Его водитель стартует из салона — это подсос.
Когда ручка максимально выдвинута, воздушная заслонка первой камеры полностью закрыта. При этом первая камера открывается на расстояние стартового зазора. Регулируется с помощью регулировочного винта на карбюраторе «Солекс». Регулировка зазора позволит регулировать обороты холостого хода.
Система запуска
Этот механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Также устройство имеет диафрагму и шток, который соединен с воздушной заслонкой. После запуска двигателя во впускном коллекторе создается разрежение. Он воздействует на шток диафрагмы, тем самым открывая воздушную заслонку. Возврат рукоятки воздушной заслонки в нормальное положение уменьшит пусковые зазоры.
Параметры зазоров зависят от геометрических характеристик рычага и никак не регулируются.Что касается дроссельной заслонки второй камеры, то при выдвинутой воздушной заслонке она находится в запертом состоянии.
Система холостого хода
Этот узел необходим для подачи горючей смеси в камеры сгорания на самой низкой скорости. Благодаря этой системе силовой агрегат не будет глохнуть при отсутствии нагрузки. Топливо будет поступать в систему через главный жиклер в первую камеру. Через сопло ХХ, где оно затем смешивается с кислородом, топливо поступает в систему через воздушный клапан. .. Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.
Далее горючая смесь поступает в первую камеру по специальному каналу, расположенному под дроссельной заслонкой. Топливный механизм, ведущий к выходу ХХ, закрыт качественным винтом. Это регулировочный винт, с помощью которого можно регулировать и изменять характеристики карбюратора. С этим элементом также настраивается работа мотора в холостом режиме на механизме Солекс 21073.За счет него определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.
Прочие карбюраторные узлы
Также механизм имеет ускорительный насос и экономайзер. Эти агрегаты предназначены для топливной смеси двигателя при его работе в нагрузочном режиме.
Регулировка уровня в поплавковой камере
Итак, мы рассмотрели прибор Солекс. Регулировка карбюратора поможет установить оптимальный режим, когда двигатель будет работать максимально эффективно и при этом расход топлива не будет слишком большим. Для начала нужно завести и немного прогреть двигатель. Затем демонтируйте топливный шланг и крышку карбюратора. Затем отсоедините всасывающий кабель и открутите крышку от устройства.
Снимать нужно максимально плавно и осторожно, чтобы не повредить поплавок. Затем линейкой или штангенциркулем измеряют расстояние в каждой из камер. Мерить нужно от сопрягаемых поверхностей до края бензина. Этот размер должен быть около 24 мм. Если больше или меньше, то параметр регулируется подгибанием поплавка.Затем устройство собирается обратно, двигатель запускается и прогревается.
Настройка холостого хода
Многие автовладельцы, а именно начинающие, чаще всего покупают старые автомобили и не знают, как правильно настроить карбюратор. Результат — потеря мощности, плавающие обороты и другие проблемы. После успешного завершения регулировки уровня отрегулируйте обороты холостого хода. Перед этим рекомендуется заглушить двигатель. Для работы понадобится плоская отвертка и время. В подошве механизма имеется отверстие.В нем есть винт, отвечающий за качество смеси. Вкручивается до упора. Однако не стоит слишком усердствовать.
Затем из крайнего положения откручивается винт на пять оборотов. Затем двигатель запускается без подсоса. Откручиваем винт качества — карбюратор 21073 будет регулировать обороты двигателя. Затем элемент снова вкручивается. Вращать необходимо до тех пор, пока работа силового агрегата не станет максимально стабильной.Медленно вращайте винт. Когда работа мотора станет тише, его выкручивают не более чем на один оборот. В результате обороты холостого хода будут около 900. Но если двигатель заглохнет, их немного увеличат.
Заключение
Это самые главные правила тюнинга карбюратора Солекс (он идет на Ниву или на семерку, не важно). Настройка позволяет улучшить работу двигателя, стабилизировать обороты холостого хода. Чем хорош этот карбюратор, так это тем, что его можно отрегулировать минимальным набором инструментов в любых условиях. Но время идет, и автомобилей с таким типом системы питания становится все меньше и меньше.
Подбор и доводка жиклеров на карбюраторах Солекс производится в двух случаях: при необходимости повышения мощностных показателей двигателя автомобиля (быстрый пуск, приемистость, увеличение оборотов) или для снижения расхода топлива двигателя от паспортного индикаторы.

В случае увеличения мощности обычно подбирают и увеличивают пропускную способность топливных форсунок ГДС (обогащают топливную смесь).Улучшить при необходимости топливную экономичность — увеличить пропускную способность воздушных жиклеров ГРС (обеднить топливную смесь). В любом случае необходимо установить на карбюратор жиклеры с измененным сечением жиклера и производительностью, отличной от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной производительности).
Перед началом работы убедитесь, что и карбюратор, и двигатель нормально работают на стандартных жиклерах. Также перед проведением модификации карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля.Если двигатель автомобиля кушает бензин ведрами или даже в два раза больше, есть смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.
Следует помнить, что при работе с карбюратором необходимо придерживаться определенной схемы: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров основных дозирующих систем. Изменение одного или нескольких звеньев этой цепи приводит к явному изменению работы двигателя.Увеличение или уменьшение пропускной способности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и выполнять все манипуляции на них. Ставим родные форсунки обратно на случай неудачи эксперимента.
Варианты доработки и подбора жиклеров на карбюраторах Солекс
— Установить воздушные или топливные форсунки от другого карбюратора, от другого двигателя
Вы можете выбрать из списков ниже.
Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс
Модели с карбюратором 1-я камера 2-я камера
2108-1107010 97,5 97,5
21081-1107010 95 97,5
21083-1107010 95 97,5
21073-1107010 107,5 117,5
21051-1107010 105 110
21083-1107010-31 95 100
21083-1107010-35 95 100
21083-1107010-62 80 100
21412 95 95
Таблица размеров и применимости воздушных жиклеров ГДС для карбюраторов Солекс
Модели с карбюратором 1-я камера 2-я камера
2108-1107010 165 125
21081-1107010 165 135
21083-1107010 155 125
21073-1107010 150 135
21051-1107010 150 135
21083-1107010-31 155 125
21083-1107010-35 150 125
21083-1107010-62 165 125
21412 160 100

воздушные форсунки, топливные форсунки, эмульсионные трубки и колодцы карбюратора Solex

— Модификация существующих форсунок
Тонкие сверла 1 мм, 1 шт. В продаже есть 5 мм, 1,75 мм, 2 мм и т.д. С их помощью можно рассверливать штатные патрубки до требуемых размеров за счет увеличения их пропускной способности. В некоторых случаях можно запаять отверстие оловом и пересверлить его.
Технология выбора форсунок
Начинаем подбор с ГДС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, только на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность.При необходимости отрегулируйте обороты холостого хода винтами «качество» и «количество».
Устанавливаем еще больший жиклер, проверяем динамику или КПД. И так несколько раз, пока не появятся явные провалы в двигателе на разных режимах… Работа кропотливая, требующая времени и нервов. Затем делаем шаг назад, устанавливая струю настоящего измерения. Аналогичную настройку проводим для второй камеры карбюратора (в большинстве случаев ограничиваются первой).
Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте, .
Проверка пропускной способности форсунок для контроля соответствия их маркировки можно проверить, изготовив самодельное приспособление (см.).
Примечания и дополнения
— Описанный выше подбор жиклеров — это минимальное вмешательство в работу карбюратора с минимальными последствиями (прирост мощности процентов на 5-10 или экономия в пределах литра на сотню). Вы сможете настроить свой карбюратор сильнее и эффективнее, если добавите в подборку жиклеров, как малых, так и больших, подберете эмульсионные трубки, доработаете смесительные камеры карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок…Комплекс мероприятий позволит полностью раскрыть скрытые резервы двигателя, что в итоге позволит изменить и улучшить необходимые характеристики автомобиля под требования каждого конкретного автовладельца.
Многие из нас сталкиваются с проблемой выбора подходящего карбюратора для нашего двигателя. Но не все знают, как правильно и из каких соображений необходимо выбрать оптимальный диаметр дроссельной заслонки карбюратора, а иногда делают неправильный выбор, и в результате не получают ожидаемого результата.
Решив установить карбюраторы на свой двигатель, Деллорто столкнулся с похожей проблемой. Порывшись в интернете, нашел кое-какую информацию.
В карбюраторах с клиновидной иглой размер дроссельной заслонки представляет собой диаметр под полностью открытой дроссельной заслонкой. Этот размер также отлит или выбит на корпусе карбюратора вместе с аббревиатурой, обозначающей тип карбюратора. Например, PHBE 36BS означает карбюратор типа Вентури с диаметром дроссельной заслонки 36 мм.
Первоначальный выбор карбюратора с оптимальным размером Дроссель можно сделать с помощью следующего графика, где размер возможного диаметра дросселя карбюратора показан в зависимости от мощности двигателя на цилиндр.
Например, для двухцилиндрового двигателя мощностью 60 л. с. На один цилиндр имеем 60/2 = 30 л.с. Таким образом подходящий размер дроссельной заслонки карбюратора колеблется от 32 до 38 мм.
Для мотора Урал 750сс мощностью 45л.с. Аналогично получаем 22,5 л.с. на цилиндр, а оптимальный диаметр дроссельной заслонки – от 28,5 до 34 мм. (лично я выбрал для своего мотора карбюраторы с диаметром дроссельной заслонки 30мм)
Карбюратор с большим диаметром дроссельной заслонки позволяет получить большую мощность на высоких оборотах и, соответственно, более высокую максимальную скорость…Однако простая установка карбюратора с большим диаметром дроссельной заслонки на обычный двигатель не увеличит мощность двигателя, так как последний является результатом других доработок и доработок двигателя, направленных на улучшение его характеристик.
Карбюратор с меньшим диаметром дроссельной заслонки улучшает разгон и отдачу на низких оборотах. Поэтому при выборе размера карбюратора стоит искать разумный компромисс между разгоном и максимальной скоростью.
Как правило, при установке карбюратора большего размера рекомендуется увеличивать главный жиклер на 10% по сравнению со штатным на каждый 1мм увеличения дросселя. Эта рекомендация предполагает, что остальные детали — игла, распылитель или жиклер холостого хода — остаются прежними.
Прежде чем увеличивать размер карбюратора на модифицированном двигателе, есть смысл попробовать установить на него уже полностью настроенный под двигатель с аналогичными характеристиками карбюратор, чтобы иметь хорошую базу для сравнения и дальнейшей модернизации, и произвести все настройки на прогретом до рабочей температуры двигателе, имея возможность проверить работу двигателя в разных режимах и на разных оборотах.
Подбор и доводка жиклеров на карбюраторах Солекс производится в двух случаях: при необходимости повышения мощностных показателей двигателя автомобиля (быстрый пуск, приемистость, увеличение оборотов) или для снижения расхода топлива двигателя от паспортного индикаторы.

В случае увеличения мощности обычно подбирают и увеличивают пропускную способность топливных форсунок ГДС (обогащают топливную смесь). При необходимости улучшить топливную экономичность — увеличить пропускную способность воздушных жиклеров ГДС (обеднить топливную смесь).В любом случае необходимо установить на карбюратор жиклеры с измененным сечением жиклера и производительностью, отличной от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной производительности).
Перед началом работы убедитесь, что и карбюратор, и двигатель нормально работают на стандартных жиклерах. Также перед проведением модификации карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля.Если двигатель автомобиля кушает бензин ведрами или даже в два раза больше, есть смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.
Следует помнить, что при работе с карбюратором необходимо придерживаться определенной схемы: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров основных дозирующих систем. Изменение одного или нескольких звеньев этой цепи приводит к явному изменению работы двигателя.Увеличение или уменьшение пропускной способности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и выполнять все манипуляции на них. Ставим родные форсунки обратно на случай неудачи эксперимента.
Варианты доработки и подбора жиклеров на карбюраторах Солекс
— Установить воздушные или топливные форсунки от другого карбюратора, от другого двигателя
Вы можете выбрать из списков ниже.
Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Солекс
Модели с карбюратором 1-я камера 2-я камера
2108-1107010 97,5 97,5
21081-1107010 95 97,5
21083-1107010 95 97,5
21073-1107010 107,5 117,5
21051-1107010 105 110
21083-1107010-31 95 100
21083-1107010-35 95 100
21083-1107010-62 80 100
21412 95 95
Таблица размеров и применимости воздушных жиклеров ГДС для карбюраторов Солекс
Модели с карбюратором 1-я камера 2-я камера
2108-1107010 165 125
21081-1107010 165 135
21083-1107010 155 125
21073-1107010 150 135
21051-1107010 150 135
21083-1107010-31 155 125
21083-1107010-35 150 125
21083-1107010-62 165 125
21412 160 100

воздушные форсунки, топливные форсунки, эмульсионные трубки и колодцы карбюратора Solex

— Модификация существующих форсунок
Тонкие сверла 1 мм, 1 шт. В продаже есть 5 мм, 1,75 мм, 2 мм и т.д. С их помощью можно рассверливать штатные патрубки до требуемых размеров за счет увеличения их пропускной способности. В некоторых случаях можно запаять отверстие оловом и пересверлить его.
Технология выбора форсунок
Начинаем подбор с ГДС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность.При необходимости отрегулируйте обороты холостого хода винтами «качество» и «количество».
Устанавливаем еще больший жиклер, проверяем динамику или КПД. И так несколько раз, пока не появятся явные сбои в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. Затем делаем шаг назад, устанавливая струю настоящего измерения. Аналогичную настройку проводим для второй камеры карбюратора (в большинстве случаев ограничиваются первой).
Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте, .
Проверка пропускной способности форсунок для контроля соответствия их маркировки можно проверить, изготовив самодельное приспособление (см.).
Примечания и дополнения
— Описанный выше подбор жиклеров — это минимальное вмешательство в работу карбюратора с минимальными последствиями (прирост мощности процентов на 5-10 или экономия в пределах литра на сотню).Вы сможете сильнее и эффективнее настроить свой карбюратор, если добавите в подборку жиклеров, как малых, так и больших, подберете эмульсионные трубки, доработаете смесительные камеры карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок. Комплекс мероприятий позволит полностью раскрыть скрытые резервы двигателя, что в итоге позволит изменить и улучшить необходимые характеристики автомобиля под требования каждого конкретного автовладельца.
Карбюраторные форсунки Solex Stock
| Автобусные наркоманы
В поисках лучшего пробега, по-прежнему 14 миль на галлон, я ищу решения. Единственное, что я могу сделать, это уменьшить размер главного жиклера, чтобы двигатель не работал так богато. Я думаю, что у меня есть 130, поэтому я должен использовать 127,5. Я также хотел посмотреть, что изначально было в карбе. Да, я знаю, что могу снять углеводы и посмотреть, но со мной в Чикаго и Кермитом в Ми это довольно сложно. Я нашел этот список….
Стандартные форсунки Solex
28 PCI. .. со съемным Вентури… Вентури = 21,5 мм… Главный жиклер = 117,5/122,5… Жиклер корректировки воздуха = 180/200… Пилотный жиклер = g50… Отверстие жиклера холостого хода = 0.8… Силовой топливный жиклер = нет… Эмульсионная трубка = 29
28ПИКТ-1… 1961-1965. … Вентури = 22,5 мм… Главный жиклер = 122,5… Жиклер коррекции воздуха = 125z/130Y
Пилотный жиклер = g55… Жиклер вспомогательного насоса = 0,50… Отверстие жиклера холостого хода = 150… Топливный жиклер = 1,0 мм
Подача ускорительного насоса = 1,1-1,4 куб. см/ход… Первый год автоматической дроссельной заслонки.
30 PICT-1… 1966-1967 …Вентури = 24,0 мм… Главный жиклер = 125… Воздушный корректирующий жиклер = 125z/135z
Пилотный жиклер = g55… Отверстие жиклера холостого хода = 150… Жиклер вспомогательного насоса = 50… Топливо jet = __
Подача ускорительного насоса = 1.1-1,6 куб.см/ход… Больше Вентури
30 PICT-2…1968-1969 …Вентури = 24,0 мм… Главный жиклер = 116/125… Пневматический корректирующий жиклер =125z/135z Жиклер насоса = 50… Топливный жиклер Power = 60
Подача ускорительного насоса = 1,3-1,6 см3/ход… Первый год для топливной системы Power, которая всасывает
топлива непосредственно из поплавковой камеры при полной нагрузке на высокой скорости.
30 PICT-3 …1970…Вентури = 24,0 мм… Главный жиклер = 122,5/112… Жиклер корректировки воздуха = 125zЖиклер насоса = 42,5… Вспомогательный топливный жиклер = 45
Вспомогательный воздушный жиклер = 130… Подача ускорительного насоса = 1,3-1,6 см3/ход… Скорость холостого хода регулируется
байпасом вокруг дроссельной заслонки.
34 ПИКТ-3. ..1971-1974… Вентури = 26 мм… Главный жиклер = 127,5/130… Воздушный жиклер = 75z /80z Жиклер насоса = 42,5… Вспомогательный топливный жиклер
= 42,5/47,5… Вспомогательный воздушный жиклер = 90… Подача ускорительного насоса = 1,3-1,6 см3/ход… Больше
Вентури.
34 PICT-4…1974 (Калифорния.)… Вентури = 26 мм… Главный жиклер = от 112,5 до 130… Жиклер коррекции воздуха = 75z…
Пилотный жиклер = от 55 до 60… Отвод воздуха из пилотного жиклера = 147,5… Согл. струя насоса = 42,5…Всп. Топливный жиклер
=42,5… Вспомогательный воздушный жиклер = 90… Подача ускорительного насоса = 1,1-1,7 см3/ход
Поплавковый вес 1961-1967 гг. = 5,7 г и 1968-1974 гг. = 8,5 г
Нравится:
Нравится Загрузка…
Родственные

Система карбюратора VW

Снятие и установка.

Снимите воздушный фильтр.
Отсоедините топливопровод. Поместите тряпку под входной патрубок топливного бака. карбюратор, это поможет поймать любое топливо, которое может капать. Ты возможно придется пережать топливную магистраль.
Снимите вакуумную магистраль.
Отсоедините электрические соединения (не забудьте пометить их) —
- 1961 — 1970: Отсоедините автоматический дроссель и пилотный жиклер. отсечной клапан.
- 1971 — 1974: Отключите автоматический дроссель и байпас. клапан отсечки смеси.
Отсоединить трос акселератора от дроссельной заслонки связь.
Снимите обе гайки крепления карбюратора.

Теперь карбюратор можно снять/поднять с впускного коллектора. Установка в обратном порядке, обязательно используйте новую прокладку который идет между карбюратором и впускным коллектором.

Разборка.

Снимите пять винтов (со шлицем), крепящих верхнюю часть карбюратор к корпусу и снимите верхнюю часть.
Вытяните фиксатор поплавка и поплавок.
Открутить поплавковый игольчатый клапан с верхней части карбюратор.
На сериях 28 ПИКТ-1 и 30 ПИКТ (включая 34 ПИКТ серия), открутите три винта крепления вакуумной диафрагмы. Снимите пружину и диафрагму.
Удалите три винта, удерживающие автоматическую заслонку.
Удалить …
- Фиксатор.
- Распорки.
- Дроссель.
- Пластиковый колпачок.
Отвинтите/снимите жиклер коррекции воздуха.
На…
- Солекс 28 ПИКТ, 28 ПИКТ-1, 30 ПИКТ-1, 30 ПИКТ-2 и 30 ПИКТ-3, открутить пилотный запорный клапан.
- Solex 34 PICT-3 и 34 PICT-4, открутить перепускную отсечку смеси клапан.
Теперь снимите заглушку главного жиклера, уплотнение и главный жиклер.
На…
- Солекс 28 пикт, 28 пикт-1, 30 пикт-1 и 30 пикт-2 снять винт смеси холостого хода и пружина.
- Solex 30 PICT-3, 34 PICT-3 и 34 PICT-4, снять перепускной канал воздуха винт. ВНИМАНИЕ! Не выкручивайте винт регулировки громкости рядом с винты перепуска воздуха. Это заводские настройки, и их нельзя изменять. удалены или скорректированы.
Снимите шплинт.
Теперь открутите четыре винта, которые держат ускорительный насос. обложка. Снимите крышку, диафрагму и пружину.

Виола! Вот и все! Вы только что разобрали свой Солекс. милая просто, а?

Уборка.

Практически во всех магазинах автозапчастей есть карбюратор. очищающий растворитель.Некоторые выпускаются в виде аэрозольных баллончиков. другие, которые я использую и рекомендую, поставляются в жестяных банках (размером банки с краской), внутри которой есть маленькая корзинка, в которой чтобы погрузить ваши части. Компания под названием Gunk что-то делает под названием «Карбюраторный провал», или, по крайней мере, раньше (это может быть теперь называется как-то иначе), что я и использую. Он поставляется в краске может с небольшой корзинкой, в которую я могу погрузить свои детали.

Используйте сжатый воздух для сушки деталей. Если у вас нет доступа к воздушный компрессор, большинство магазинов автозапчастей и магазинов электронных запчастей (например, Radio Shack) продают сжатый воздух в баллончиках, который также работает отлично.Кроме автоматической воздушной заслонки, очистите все детали. Использовать чистая ткань, чтобы протереть воздушную заслонку. Для очистки форсунок (и всех отверстия в корпусе карбюратора), я рекомендую использовать сжатый воздух а не кусок проволоки или булавки. Вы можете рискнуть увеличивая отверстия.

Повторная сборка.

В порядке, обратном тому, в котором вы его разобрали.

Я рекомендую использовать ремонтный комплект, когда дело доходит до сборки. твой Солекс. Стоят они не так уж и много, около 10 долларов США за штуку. в прошлый раз, когда я проверял, они включают все, кроме поплавка и струи.Это хорошая инвестиция.

Солекс ПИКТ-2

Другие аналоги Solex

SOLEX, типы M и M.

0 ФИТИНГ И ИНСТРУКЦИЯ

ФИТИНГ

М. и М.О. Solex изготавливаются как вертикального, так и горизонтального типа. Вертикаль, которую мы называем М.В. и М.О.В. Эти типы обычно используются в случае двигателей с внешней впускной трубой.

Горизонтальные модели называются M.H. и MOH, и предназначены для моноблочных двигателей с внутренней литой системой впуска и одним впускным каналом.Эта адаптация производится непосредственно к блоку цилиндров при условии, что напор бензина достаточен для питания карбюратора независимо от наклона автомобиля. Преимущество этих моделей в том, что они не имеют внешней трубы горячего воздуха и т. д.

Схемы в разрезе на следующих страницах иллюстрируют тип M.O.V. (рис. 1) и типов M.O.H. (рис. 2), М.В. (рис. С).

Внутренняя конструкция M.H. похож на М.В., разница, конечно, в том, что один имеет вертикальный взлет, а другой спроектирован горизонтально.Те же замечания относятся и к M.O.V. и М.О.Х. модели, изображенные на страницах 2 и 3.

ОБОЗНАЧЕНИЕ НА СХЕМЕ
A Крышка главного жиклера	I Центральная стойка
C Шпиндель дроссельной заслонки	L Рычаг дроссельной заслонки
E Шпиндель для демонтажа	N Фирменная табличка
F Поплавок	O Поплавковая камера карбюратора
г Дополнительный жиклер	р Игла
G Главный жиклер	P Корпус фильтра
H Корпус карбюратора	Q Гайка соединения фильтра
j1 Шайба главного жиклера	т Главный реактивный авианосец
j2 Игольчатый клапан и шайба фильтра	U Крепежный винт дульной насадки
j3 Шайба для муфты фильтра	В Дроссель
K Дроссельная трубка	X Седло игольчатого клапана

Обогрев В современных двигателях, как правило, нет необходимости подавать горячий воздух в карбюратор, так как впускные коллекторы почти всегда снабжены либо горячей точкой, либо какой-либо формой кожуха.

В тех случаях, когда недостаточно тепла, мы можем предоставить специальный муфель для выхлопной трубы и гибкую трубку для решения проблемы нагрева. При применении этого или аналогичного устройства необходимо быть очень осторожным, чтобы обеспечить абсолютную свободу проникновения горячего воздуха, так как любое сужение в этой точке лишит двигатель мощности.

Воздушный душитель: Для облегчения старта в холодную погоду. мы подходим ко всем M. и M.O. набирает подходящее устройство для удушения воздухом.

ОБОЗНАЧЕНИЕ НА СХЕМЕ
A Крышка главного жиклера	I Центральная стойка
B Ограничительный винт дроссельной заслонки	N Фирменная табличка
D Концевая гайка оси дроссельной заслонки	O Поплавковая камера карбюратора
E Демонтажная гайка	P Шарнирное соединение фильтра
F Поплавок	Q Гайка крепления штуцера фильтра
G Главный жиклер	R Винт регулировки подачи воздуха
G Дополнительный жиклер	r Пружина Tickler
H корпус карбюратора	S Упорная пластина дроссельной заслонки
J1 Шайба держателя главного жиклера T Tickler	Т Щекотка
J2 Игольчатый клапан и бензиновый штуцер	т Главный реактивный авианосец
Шайба	U Винт дульной трубки
J3 Большая накидная шайба	V Шпиндель дроссельной заслонки
J4 Малая шайба для поворота	W Фильтровальная сетка
Союз	X Игольчатый клапан
K Дроссельная трубка	Z Винт регулировки холостого хода
L Рычаг дроссельной заслонки

ДЕМОНТАЖ КАРБЮРАТОРА

№

Для демонтажа карбюратора необходимо только отвинтить большую гайку, расположенную в центре верхней части поплавковой камеры, после чего поплавковую камеру можно сразу снять, открывая свободный доступ к поплавку и обоим форсункам.

При повторной установке необходимо только отметить, что детали совмещаются друг с другом, когда гайка может быть повторно затянута. Доступ к форсункам совершенно прост. Основной можно снять, отвинтив крышку над ним, когда его можно будет поднять, а вспомогательный можно аналогичным образом отвинтить с помощью небольшого гаечного ключа или отвертки.

РЕГУЛИРОВКА

Регулировка Solex была заранее определена для большинства ведущих марок двигателей, и, следовательно, обычно можно поставить их со стандартной комбинацией дульной насадки, основного и пилотного жиклера, которая даст желаемое результаты для конкретных двигателей без модификации.

Тип карбюратора IS определяется буквами и цифрами, выбитыми снаружи поплавковой камеры. Первая цифра указывает размер карбюратора (26, 30, 35 и т. д.). Буквы, которые следуют за этими двумя цифрами, подтверждают тип, т. е. M.V., M.O.H. и т. д. Цифры ниже представляют собой заводской номер прибора, что позволяет нам отследить идентичный карбюратор в тех случаях, когда к нам обращаются с запросами.

Обратите внимание, что в горизонтальном дизайне иногда за инициалами М следует буква 0.H., а в других случаях вставляется буква G. Для справки поясним, что 0 означает, что поплавковая камера находится с правой стороны, если смотреть на воздухозаборник, а G — слева, если смотреть на воздухозаборник.

Настройка карбюратора проверяется по нумерации форсунок и дроссельной заслонки.

Вспомогательный жиклер (g) выбит сверху, в то время как основной жиклер можно снять после снятия крышки жиклера, а номер будет выбит сверху в случае M.карбюраторного типа, но в М.О. типы маркировка обычно вокруг основного ствола. С М.О. Для основных форсунок также имеется дополнительная цифра, следующая за размером, например, 100 x 51. Вторая цифра указывает на коррекцию и расположение боковых отверстий.

Дроссельная трубка (K) окружает главный жиклер, размер выбит на внутреннем ободе. Первые цифры подтверждают размер карбюратора, а вторые цифры — размеры воздушной заслонки, то есть 26-22 означают, что размер воздушной заслонки составляет 22 м/м, а карбюратора — 26 м/м.

Регулировка карбюратора в целом, достигнутая на обычном спирте № 1, иногда целесообразно установить более тяжелый поплавок или уменьшить на один размер жиклеры, если используется тяжелый бензин или бензол.

В случае модели Solex 26 м/м уровень можно поднять, изменив положение поплавка на противоположное, чтобы вогнутая сторона была вверху.

Незначительные изменения также необходимы в случае двигателей, которые используются в более жарком климате, чем тот, в котором они были первоначально отрегулированы, и аналогичным образом старые и изношенные двигатели часто требуют модифицированной комбинации.

Следующие параграфы посвящены диагностике и устранению неисправностей.

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ

Об однозначной неисправности карбюратора SOLEX никогда не может быть и речи. Это просто вопрос обнаружения ошибок при выборе форсунок и дульных насадок.

Рекомендуется всегда выполнять регулировку определенным методом и никогда не делать более одной операции за раз, так как таким образом невозможно определить, какая деталь регулировки была неисправна.

ЗАТОПЛЕНИЕ

Недостаточно затянутые соединения: В карбюраторе Солекс четыре соединения:

Шайба форсунки
Шайба игольчатого клапана
Две шайбы бензинового штуцера

Последние, будучи внешними, легко выявят любую утечку, но утечка из-за того, что игольчатый клапан недостаточно плотно вкручен в гнездо в верхней части карбюратора, приведет к повышению уровня и растворится в капле при главный жиклер.

Таким образом, первое, что нужно сделать при обнаружении каких-либо признаков этого, — это проверить герметичность всех этих четырех соединений.

Зернистость на посадочном месте иглы: Эта проблема очень часто проявляется в случае карбюраторов, не снабженных фильтром, особенно вскоре после установки, так как в новых бензиновых трубах, которые были отожжены и согнуты, частицы оксида часто высвобождаются, которые могут легко застрять в гнезде иглы и вызвать затопление ».

Пробитый поплавок: В этом случае бензин, просачивающийся в поплавок, увеличивает его вес и приводит к более высокому уровню, что приводит к затоплению главного жиклера. В таком случае лучшим лекарством будет новый поплавок.

Восьмерки стандартных поплавков для 730 спирта следующие:

33 грамма для карбюраторов 26 м/м
42 грамма для карбюраторов 30 м/м
64 грамма для карбюраторов 35, 40 и 46 м/м

Мы можем предоставить специальные бензольные поплавки со следующим весом:

47 грамм для карбюраторов 30 м/м
70 грамм для карбюраторов 35, 40 и 46 м/м

Проверка уровня: Это очень простой процесс в Solex. Нужно просто демонтировать поплавковую камеру, отвинтить крышку главного жиклера, вынуть главный жиклер и снова установить поплавковую камеру на место с держателем главного жиклера. торчащие сбоку.Включите бензин, когда можно будет наблюдать высоту, на которую он поднимается. В случае обычного спирта он должен быть примерно 3 м/м от верха. Нет функционального недостатка в том, что бензин выше этого значения, но указанный выше предел упоминается во избежание затопления, когда автомобиль остается стоять на крутом склоне.

Превышение давления бензина: F или вспомогательные топливные баки с выхлопным приводом или для обычной самотечной подачи, карбюраторы 26 м/м поставляются с игольчатым клапаном, седло которого составляет 2 м/м, а карбюраторы 30, 35 и 40 м/м возьмите игольчатый клапан с седлом 2.5м/м.

При ненормальном напоре бензина (6 или 8 футов) или при подаче топлива в бензобак плавучесть поплавка может быть недостаточной, чтобы удерживать иглу на своем месте при такой массе топлива. Это устраняется в случае карбюраторов 30, 35 и 40 м/м путем замены стандартного игольчатого клапана 2,5 м/м на меньший клапан с седлом 2 м/м. Последние могут поставляться под заказ.

ЗАТРУДНЫЙ ЗАПУСК

Недостаток бензина: Сначала следует проверить поступление бензина в поплавковую камеру, нажав щекотку.

Таким образом будет легко определить, находится ли поплавок на дне карбюратора или нет. В первом случае сначала убедитесь, что бензокран открыт и что в баке есть бензин. Наконец, отвинтив накидную гайку бака, убедитесь, что труба достаточно свободна.

Часто случается, что когда новый или когда бензин полностью вытек из бака, возникает воздушная пробка. В таком случае трубу необходимо загрунтовать любым удобным способом.Если есть возможность дунуть в основное заливное отверстие резервуара, этого, как правило, достаточно для удаления воздушной пробки.

Паровая пробка, близкая по своим эффектам к вышеперечисленным, также может образоваться, если бензиновая труба проходит слишком близко к горячей выхлопной трубе.

Уровень слишком низкий: Если удельный вес бензина слишком высок, уровень может быть настолько низким, что пуск становится затрудненным.

В этом случае рекомендуется заменить поплавок на более тяжелый или использовать более легкий спирт.

Дефектная медленная работа: Сначала проверьте регулировку, как описано на стр. 10, но если таким образом не удается определить неисправность, возможно, это связано с утечкой воздуха в какой-либо точке впускной системы, возможно, через впускной патрубок. стержни клапанов в направляющих. В этом случае используйте вспомогательный жиклер на один или два номера больше обычного, стараясь не превысить требуемый размер, так как в таком случае произойдет колебание. Когда с двумя форсунками получаются одинаковые результаты, обычно желательно использовать большую.

Перед заменой форсунок всегда разумно убедиться, что частичная закупорка не является первопричиной.

Душитель не закрывается должным образом: Хорошо убедиться, что в исходном положении заслонка душителя полностью закрывается. Если это не так, проверьте управление в целом и отрегулируйте его так, чтобы при управлении с приборной панели заслонка полностью закрывала вход в воздушную трубку.

Дроссельная заслонка открыта слишком широко или недостаточно широко: Очень сильное всасывание вспомогательного жиклера, необходимое для запуска, невозможно, если дроссельная заслонка почти закрыта.На самом деле оно должно быть лишь немного шире, чем нормальное положение для холостого хода.

Если, однако, карбюратор залит при таком расположении дроссельной заслонки, вероятными результатами будут два или три возгорания, после чего двигатель остановится, но лекарством от этого является открытие дроссельной заслонки немного шире.

НЕИСПРАВНОСТЬ ИЛИ НЕДОСТАТОЧНО ОПЕРЕЖАЮЩЕГО ЗАЖИГАНИЯ

Прежде чем вмешиваться в карбюратор, следует убедиться, что зажигание в порядке, и не забывать, что в случае с магнето обычно достаточно опережать искру, чтобы получить достаточно интенсивное стартовая искра.

Внимание также необходимо к распределителю, высоковольтным проводам и свечам зажигания, точки последних должны быть разделены расстоянием 0,6 м/м или 0,025 м/м.

ОБОЗНАЧЕНИЕ НА СХЕМЕ
C Шпиндель дроссельной заслонки	В Дроссель
D Пружина	Y Сиденье
г Дополнительный жиклер	W Регулировочный винт
K Дроссельная трубка

МЕДЛЕННЫЙ РАБОТА

Если, несмотря на использование различных вспомогательных жиклеров, все еще не удается добиться хорошего медленного хода, можно почти с уверенностью предположить значительную утечку воздуха, при условии, что устройство зажигания было проверено как правильное.

В целом можно подтвердить это, отметив эффекты подавления щекотки. Если это немного ускорит двигатель, это будет означать, что утечка воздуха присутствует до такой степени, что балансировка регулировкой форсунки невозможна, и единственное лекарство от этой проблемы — исправить утечку в ее источнике.

Зарегистрировано в М.О. Карбюратор типа Solex имеет воздушный регулирующий винт «W». Богатство смеси определяется этим винтом, а скорость холостого хода — регулировочным винтом «Z», установленным на упорной пластине.

Вращением винта регулировки воздуха «W» наружу уменьшает крепость смеси, и, конечно же, наоборот.

Предпочтительно при регулировке медленного хода М.О. Solex, начнем с регулировочного винта •. W» полностью домой, это даст наибольшую насыщенность, а затем постепенное откручивание до получения наилучшей производительности.

Эту регулировку лучше производить на прогретом двигателе; если попытаться сделать это в холодном состоянии, смесь окажется слишком слабой, и ее запуск будет затруднен (см. 4).

ПЛОХОЕ УСКОРЕНИЕ

Для начала надо понимать, что нельзя ожидать быстрого разгона сразу после запуска двигателя, если только не использовать чрезмерно тяжелую смесь, которая будет очень экстравагантной, а также вызывать вялость сразу же после прогрева двигателя. Поэтому обязательно требуется определенное терпение, особенно зимой.

Неправильная регулировка: Попробуйте главный жиклер на один размер больше. Проверьте по таблицам, что воздушная заслонка имеет достаточно правильный размер для рассматриваемого двигателя.Если большая форсунка не дает желаемого эффекта, замените оригинальную и попробуйте дульную насадку на один размер меньше.

Неисправное зажигание. Слабая искра является наиболее частой причиной плохого срабатывания, и в таком случае пропуски зажигания всегда будут заметны при резком ускорении. Поэтому очень важно удостовериться как в эффективности искры, так и в состоянии точек свечи зажигания, иначе при внезапном открытии дроссельной заслонки электрическое давление часто не сможет перекрыть зазор под сопротивлением более высокого напряжения. компрессия в результате внезапно открывшейся дроссельной заслонки и низких оборотов магнето.

В случае воспламенения от батарей следует убедиться, что батареи не разряжены.

При полном отсутствии подхвата и остановке двигателя непосредственно при нажатии на педаль акселератора сигнализируется об остановке главного жиклера.

НЕДОСТАТОЧНАЯ СКОРОСТЬ НА УРОВНЕ

Неправильная регулировка: Демонтируйте карбюратор и проверьте размеры воздушной заслонки и жиклера в соответствии с уже приведенными инструкциями.

Дроссельная заслонка открывается недостаточно: Убедитесь, что при полном нажатии педали акселератора заслонка полностью открыта.В этом легко убедиться, заметив, что ограничительный винт на упорной пластине касается своего упора, когда педаль нажата.

Недостаточно опережающее зажигание: Проверьте точку воспламенения магнето, когда она полностью выдвинута, и если этого будет недостаточно в соответствии с инструкциями, выпущенными производителями, было бы хорошо обратиться за профессиональной консультацией по этому вопросу.

Недостаток подачи топлива: Если после достаточно интенсивной езды на короткое расстояние возникает внезапное ощущение потери мощности в сочетании с воспламенением карбюратора, это обычно указывает на недостаточную подачу бензина, особенно если их несколько. сообщения слышны из глушителя о том, что автомобиль перегружает двигатель.

Легко проверить подачу, сняв лодочную камеру и временно включив бензобак. Если у кого-то есть какие-либо сомнения относительно достаточности бензинового напора, было бы неплохо провести тест со специально небольшим баком, установленным примерно на 2 фута. над карбюратором. Это послужит подтверждением или иным образом пригодности обычной бензиновой головки.

Штепсельные вилки накаливания дают почти идентичные симптомы. Если поэтому нехватку бензина обнаружить не удается, в таком случае внимательно осмотрите свечи.Если центральный электрод имеет сухой и ржавый вид, почти наверняка накалится, и свечи следует заменить на новый набор признанных теплостойких свойств.

Глушитель с глушителем: По прошествии значительного времени иногда с некоторыми конструкциями глушителей может произойти частичное засорение сажей. Как правило, начало этой проблемы легко определить по звуку выхлопа сзади. По мере прогрессирования удушья взрывы становятся все менее и менее заметными и сливаются в непрерывный выброс горячего газа вместо четко выраженных импульсов.Если подозревается, что это является причиной потери мощности, рекомендуется провести короткую проверку с отсоединенной от глушителя выхлопной трубой.

ПЕРЕГРЕВ

Карбюратор редко виноват в таком случае, причина почти всегда связана с дефектными устройствами водяного охлаждения.

Это правда, что чрезмерный избыток бензина вызывает небольшой перегрев, но его влияние на расход топлива обычно служит для выявления этой причины задолго до того, как человек успеет пожаловаться на повторный перегрев.

Другим очень частым фактором, вызывающим эту проблему, является неоправданно запоздалое зажигание, которое всегда приводит к перегреву двигателя.

Детонация: Существует также очень много различных причин детонации, и она почти всегда является результатом факторов, совершенно не связанных с регулировкой карбюратора, таких как дефектная конструкция головки сгорания, чрезмерное нагарообразование, чрезмерное опережение зажигания, неисправное охлаждение. , некачественное топливо и ослабление поршней или больших головок.

Если стук на самом деле из-за карбюрации, он всегда возникает из-за слабой смеси и «лечится немного большей струей или немного меньшей дульной насадкой».Если ни одно из этих изменений не приводит к улучшению, то причину следует искать в другом месте.

ЧРЕЗМЕРНОЕ ПОТРЕБЛЕНИЕ

Обратите внимание, что ни в одной точке топливной системы нет утечек. Затем хорошо проверить, что оценка м.п.г. было правильно проведено.

Испытание, например, должно проходить на определенном расстоянии, определяемом вехами, или заранее тщательно проверенным спидометром.

Для этой цели может быть приспособлена специальная испытательная емкость, что предпочтительнее. Мы можем поставить со склада испытательные емкости объемом в пинту и кварту.

Крышка жиклера Свободная: Если нагрев правильный и главный жиклер как можно меньше для обеспечения требуемой мощности, чрезмерное потребление топлива не может быть обычным образом вызвано карбюратором, если только главный жиклер не завинчен должным образом на его посадку. В последнем случае затяните крышку и проведите дополнительное испытание.

Дефектная арматура душителя: Убедитесь, что заслонка душителя полностью открывается при отпускании.

Запаздывающее зажигание: Часто это происходит из-за плохого расхода топлива. Всегда рекомендуется выставлять зажигание как можно дальше вперед, чтобы избежать детонации. Обратите также внимание на отсутствие пропусков зажигания, так как это очень сильно влияет на расход топлива

миль на галлон.

Плохое состояние двигателя: Состояние двигателя, конечно, очень сильно влияет на расход топлива. Легко понять, что если кольца или клапаны неисправны, а сжатие плохое, то страдает не только потеря боевого заряда при сжатии, но и потеря усилия взрыва во время такта выстрела.Сочетание этих двух факторов, особенно в двигателе, который в других отношениях не в хорошем состоянии, может легко удвоить нормальный расход топлива, вдобавок к чему будет иметь место значительная потеря мощности.

После устранения таких неполадок следует помнить, что «характеристика» двигателя будет значительно изменена, и поэтому карбюратор в таких случаях должен быть отрегулирован заново.

НЕПОЛАДКИ ИЗ-ЗА ВСАСЫВАЮЩЕГО ДОПОЛНИТЕЛЬНОГО УСТРОЙСТВА

В настоящее время очень многие двигатели оснащены устройствами этого описания, которые часто могут вызывать проблемы, в которых виновата карбюрация.

1. Любая утечка воздуха во всасывающую трубу может вызвать затрудненный запуск и плохую медленную работу.

2. Иногда случается так, что из-за неисправного клапана во всасывающей системе чистый бензин может попасть в коллектор, и когда это происходит, расход легко может стать чрезмерным без какой-либо очевидной причины карбюрации.

3. При быстром движении вверх по длинному холму, требующему полного открытия дроссельной заслонки, голодание может быть вызвано недостаточным давлением в положении полного открытия дроссельной заслонки для подачи топлива из основного бака во вспомогательный резервуар.

Чтобы подтвердить возможную причину, временно снимите всасывающую трубу, заблокируйте ниппель всасывающей трубы и обращайтесь с прибором как с испытательным резервуаром.

Если неисправности не воспроизводятся, пока в них остается бензин, карбюратор, очевидно, не участвовал в первоначальной причине.

В таком случае следует обратиться к производителям аппарата.

МЕХАНИЧЕСКИЕ НАСОСЫ

Теперь они входят в стандартную комплектацию многих автомобилей, и если по какой-либо причине создается слишком большое давление, это может привести к перерасходу топлива.Обычно эту проблему можно предположить, когда затопление происходит при спуске с холма против двигателя и вызывает запах свежего бензина от передних сидений.

Если обычные тесты не выявили каких-либо утечек, короткая прогонка с пинтой или квартой испытательного бака и выход из строя насоса подтвердит, является ли последняя причиной.

Также возможна утечка воздуха между задним баком и насосом, что задержит подачу бензина в карбюратор.

Мы поставляем набор манометров, который позволяет проверить давление насоса на месте.

ПРОБЛЕМЫ, ВЫЗВАННЫЕ ВОЗДУШНЫМИ ФИЛЬТРАМИ

Воздушный фильтр со слишком малым сечением фильтрующей среды часто увеличивает расход из-за повышенного вакуума, воздействующего на струю. Если есть подозрения, проведите сравнительный тест со снятым воздушным фильтром. Если причина находится здесь, сначала тщательно очистите фильтрующий материал и повторите попытку, но если потребление по-прежнему плохое, это, вероятно, является результатом того, что сам фильтр слишком мал.

ВАЖНО

При общении с нами по поводу вашего карбюратора Solex обязательно указывайте буквы и цифры, выбитые на поплавковой камере.

ТИП МВ

ОБОЗНАЧЕНИЕ НА СХЕМЕ
A Крышка главного жиклера	I Центральная стойка
C Шпиндель дроссельной заслонки	N Фирменная табличка
E Демонтажная гайка	0 Поплавковая камера карбюратора
F Поплавок	P Шарнирное соединение фильтра
г Дополнительный жиклер	р Игла
G Главный жиклер	Q Гайка крепления штуцера фильтра
H Корпус карбюратора	r Пружина Tickler
i’ Шайба держателя главного жиклера	Т Щекотка
j2 Игольчатый клапан и шайба бензинового соединения	т Главный реактивный авианосец
j3 Большая накидная шайба	U Крепежный винт дульной насадки
K Дроссельная трубка	В Дроссель
L Рычаг дроссельной заслонки	X Игольчатый клапан

Работа карбюратора Solex | Конструкция карбюратора Solex

Что такое карбюратор Solex?

Карбюратор

Solex изобретен Марселем Меннессоном и Морисом Годдаром, основателями компании Solex. Карбюраторы Solex, широко используемые многими европейскими производителями, также используются в легковых и коммерческих автомобилях. Карбюратор Солекс – это модификация обычного карбюратора.

Обычный карбюратор хорошо работает в нормальных рабочих условиях, но плохо работает в таких условиях, как зимний и летний сезоны, холостой ход и условия высокого ускорения. В этих ситуациях хорошо работает карбюратор «Солекс».

Основной функцией карбюраторов является приготовление топливно-воздушной смеси в правильных пропорциях.Карбюраторный двигатель Solex известен простотой запуска и превосходными характеристиками двигателя. Карбюратор Solex представляет собой карбюратор с нисходящей тягой. В карбюраторе с нисходящим потоком воздух входит сверху и выходит снизу.

Основным недостатком карбюратора Simples является то, что он не может поддерживать разные топливовоздушные смеси для разных условий вождения, а карбюратор Solex может обеспечивать разные смеси для разных условий вождения. Такой вариации топливовоздушной смеси для разных условий можно добиться с помощью карбюратора «Солекс».

Этот карбюратор Solex может обеспечить запуск двигателя с богатой смесью и бедной смесью при движении автомобиля на экономичной скорости. Он также может обеспечивать различные смеси для различных ситуаций, таких как работа двигателя на холостом ходу, работа на низкой скорости, ускорение и т. д.

Также прочтите: Разница между балкой и балкой | Что такое луч? | Что такое луч?

Конструкция карбюратора Solex:

В карбюраторе «Солекс» топливная камера — это часть, которая собирает топливо из топливного бака и хранит его в карбюраторе для образования воздушно-топливной смеси.Эта топливная камера имеет поплавок, который используется для поддержания уровня топлива в топливной камере. Имеется магистраль, по которой топливная трубка Вентури достигает горловины. Топливо поступает в горловину Вентури из главного жиклера, расположенного в конце магистрали. Топливо из главного жиклера испаряется при открытии воздушной заслонки.

Топливо из главного жиклера смешивается с воздухом, поступающим при открытии воздушной заслонки, образуя воздушно-топливную смесь, и эта воздушно-топливная смесь достигает цилиндра двигателя при открытии дроссельной заслонки.Кроме главного жиклера есть еще три трубопровода, по которым в цилиндры двигателя поступает топливо; это пилотные струи, насосные форсунки и стартовые маршруты.

Насосный жиклер получает топливо от ускорительного насоса, а пилотный жиклер получает топливо от главного жиклера. Трубопровод пилотного двигателя отделен от магистрали. Ускорительный насос работает с помощью педали акселератора. Эти ускорительные насосы используются во время ускорения.

Пилотный жиклер используется в режиме холостого хода или без нагрузки.Он имеет пилотное выпускное отверстие, которое позволяет пилотной струе выходить в воздух для образования воздушно-топливной смеси. Рядом с концом трубопровода положения холостого хода имеется идолический винт, используемый для контроля количества воздушно-топливной смеси, поступающей в цилиндр двигателя.

Пусковой канал получает топливо из пускового контура или от стартера. Эти пусковые схемы служат для подачи топливно-воздушной смеси в начальный момент. Эта начальная схема состоит из плоского диска с отверстиями разного радиуса, используемого для регулирования количества подачи топлива при запуске.

Этот пусковой контур также имеет воздушную трубку Вентури, которая подает воздух в пусковой контур для создания воздушно-топливной смеси. Топливно-воздушная смесь из пускового контура подается в цилиндр двигателя из пускового канала, расположенного ниже дроссельной заслонки.

Также читайте: Части слоттерной машины | Типы слоттеров | Приводной механизм слот-машины | Слоттерные операции

Работа карбюратора Solex:

Перед топливной камерой топливо поступает в топливную камеру, которая перекрывается на плаву при поступлении в топливную камеру необходимого количества топлива.Поплавок, блокирующий проход топливного бака и топливной камеры, поднимает уровень топлива в топливной камере и перекрывает проход, когда уровень топлива достигает максимального уровня в топливном отсеке.

№1. Работа во время запуска

В момент пуска двигателю требуется богатая смесь. Карбюратор Solex представляет собой пусковую схему или бистартер, обеспечивающий обогащение смеси во время запуска.

Основной функцией байстартера является компенсация проблемы, возникающей при запуске двигателя, особенно в зимнее время года.

Это дает двигателю богатую смесь во время запуска. Соотношение богатой смеси воздуха и топлива 11:1, где 11 частей воздуха и 1 часть топлива. Обычно соотношение топлива, ожидаемое двигателем, составляет 15: 1, но для запуска во время запуска требуется соотношение 11: 1. Этот бистартер имеет плоский диск и отверстия разного диаметра.

Стартерный бензиновый и стартерный воздушный жиклер соединены рядом с отверстием в диске, и воздушно-топливная смесь достигает двигателя в такте всасывания через различные отверстия в стартовом диске.

Через эти отверстия топливо и воздух проходят от Bi-Starter к двигателю. Этот диск можно вращать вручную с помощью рычага стартера, чтобы его можно было отрегулировать в соответствии с потребностями в топливе и воздухе. Например, зимой будет использоваться большее отверстие в диске, потому что зимой для запуска двигателя потребуется больше топлива.

№2. Работа на холостом ходу и при медленной работе двигателя

Холостой ход — это ситуация, когда двигатель автомобиля работает, но не на скорости автомобиля.Это состояние обычно возникает, когда красный свет выключает автомобиль, а двигатель включен. В состоянии холостого хода двигатель не подвергается нагрузке, но для поддержания работы двигателя необходимо устранить все трения в двигателе.

В режиме холостого хода или медленной работы дроссельная заслонка полностью закрыта. Поскольку дроссельная заслонка закрыта, всасывание, создаваемое тактом всасывания, воздействует непосредственно на пилотный жиклер. Пилотный реактивный самолет — это реактивный самолет, который получает топливо из магистрали.Пилотные реактивные трубы соединены с магистралью и подают в нее топливо.

В режиме холостого хода дроссельная заслонка закрывается, и не создается надлежащее давление для всасывания топлива из главного жиклера. Таким образом, такт всасывания двигателя непосредственно всасывает топливовоздушную смесь из пилотного жиклера. Топливо из пилотного реактивного двигателя будет включено и смешано с воздухом, всасываемым из пилотного двигателя, отбираемого из внешней среды.

Обогащенная смесь из пилотного жиклера будет направляться непосредственно в двигатель по трубке, расположенной под дроссельной заслонкой.

Рядом с отверстием пилотного жиклера находится бесполезный винт для управления частотой вращения двигателя путем регулирования количества воздушно-топливной смеси, подаваемой в двигатель.

Перепускные устройства также предусмотрены непосредственно над дроссельным клапаном, так что, если давление достаточно близко к дроссельному клапану, можно всасывать топливно-воздушную смесь из проходного устройства. Дроссельная заслонка слегка приоткроется, когда используется такое близкое расположение.

Менее обогащенная топливовоздушная смесь будет обеспечиваться перепускным устройством, чтобы двигатель мог работать ровно при полном движении топливовоздушной смеси.Положение холостого хода работает на скорости от 0 до 30 (км/ч), после чего автоматически останавливается.

№3. Работа во время ускорения

При разгоне возникает нагрузка на двигатель. Во время ускорения двигателю требуется дополнительное смешивание воздуха с топливом, чтобы обеспечить надлежащее ускорение двигателя. Дополнительный инжектор ускорительного насоса расположен справа от поплавковой камеры для подачи дополнительной топливно-воздушной смеси, необходимой во время ускорения.

Поверх основного жиклера предусмотрен дополнительный жиклер для подачи дополнительного топлива, подаваемого с помощью ускорительного насоса.Этот ускорительный насос представляет собой диафрагменный насос, соединенный с педалью. Он также соединен с дроссельной заслонкой через рычаг педали акселератора.

При нажатии на педаль акселератора сработает ускорительный насос, и в то же время одновременно откроется дроссельная заслонка. Как только нажимаются педали акселератора, срабатывает ускорительный насос и подает дополнительное топливо через дополнительный жиклер.

Когда педали акселератора отпущены, ускорительный насос всасывает топливо из топливной камеры и сохраняет его, чтобы обеспечить дополнительное топливо для следующего ускорения.

Также читайте: Редуктор со скользящей сеткой | Части редуктора с раздвижной сеткой | Строительство скользящей сетки | Работа редуктора с раздвижной сеткой

Типы карбюратора Solex:

Карбюраторы Солекс

подразделяются на три основные категории.

По типу,
Расточка дроссельной камеры и
По своей модели.

Карбюратор Solex классифицируется по направлению потока через карбюратор.

Обновляемый карбюратор.
Горизонтальный карбюратор.
Карбюратор с нисходящей тягой.

По схеме системы индукции

Простой карбюратор для одинарного впускного коллектора.
Двухпортовый карбюратор для двух впускных коллекторов.
Составной двухпортовый карбюратор для одновпускного коллектора.

Также читайте: Котел Velox | Строительство котла Velox | Принцип работы котла Volex | Работа котла Volex

Выбор карбюратора Solex:

№1.Направление воздушного потока

Если вы хотите заменить старый карбюратор на новый, это легко сделать, определив тип фланца карбюратора. В современных автомобилях обычно используется карбюратор с нисходящей тягой, так как он легко доступен со всех сторон.

В спортивных и гоночных автомобилях используются горизонтальные карбюраторы. Карбюраторы с восходящим потоком используются для двигателей, в которых подается топливо.

№2. Номер карбюратора

Обычно это определяется типом двигателя, используется ли один или несколько карбюраторов.Как правило, в спортивных и гоночных автомобилях используется более одного карбюратора. Целью использования многоканальных карбюраторов является уменьшение длины впускного коллектора. И самое главное, уменьшение изгибов, препятствующих свободному прохождению топливовоздушной смеси.

Также прочтите: Конструкция шарнирного соединения | Что такое сустав сустава? | Выход из строя шарнирного соединения

Преимущества карбюратора Solex:

Все схемы работают по-разному в разных ситуациях.
Сокращает количество отходов и уменьшает образование углерода.
Реакция дроссельной заслонки выше, чем у другого карбюратора.
Он отлично работает при внезапных требованиях к резкому ускорению.
Запускается очень легко.

Нравится этот пост? Поделитесь этим с вашими друзьями!

Рекомендуем прочитать —

Ремонт карбюратора Solex www.mbzponton.org

Комплект, который я использовал для восстановления своих карбюраторов, изготовлен компанией «Royze.» Он называется набором для настройки карбюратора, а артикул — SO-10K. Он состоит из; все прокладки, уплотнители форсунок, диафрагма ускорительного насоса, винт регулировки смеси холостого хода, а также иглу и седло для впуска топлива. У него не было ни сильфона для амортизатора, ни диафрагмы для стартера. воздушный клапан.

Примечание. Комплект можно приобрести в компании Miller’s Mercedes. См.: Ссылки

Посмотреть фотографии Solex Type 32 Карбюратор ПАЙТА

Посмотреть схему деталей Solex Type 32 PAITA в разобранном виде карбюратор

Разборка

После снятия карбюратора с автомобиля отверните четыре винта. #196, которые удерживают верхнюю часть, и снимите верхнюю часть #151 и верхнюю прокладку #152.

· Снимите игольчатый клапан подачи топлива №156 и прокладку №157, расположенную на под верхней частью (для регулировки использовались прокладки разной толщины уровень топлива на этих карбюраторах. Комплект, который я использовал, состоял из тонкого и толстая прокладка.

· В верхней части карбюратора находится стартер. воздушный клапан. Открутите три винта, которые держат крышку воздушного клапана стартера. затем снимите крышку №166 с пружиной №169 и диафрагмой №168. То набор для настройки, который я использовал, не поставлялся с диафрагмой, поэтому я использовал его повторно. Вынул (пока не найду новый).

· Затем снимите поплавок #52. и шарнирный палец № 53 из поплавковой камеры. Открутите винт №83 крепления впрыскивающую трубку ускорительного насоса и снимите впрыскивающую трубку № 81 с прокладкой № 82. Затем снимите жиклер холостого хода №70 и жиклер коррекции воздуха №65а и 65b сверху корпуса карбюратора. 5 форсунок и 1 шаровой кран находится снаружи карбюратора. Снимите их для очистки. Части являются: Топливный жиклер стартера с прокладкой №71 и 72 Заглушка главного жиклера с жиклером и прокладкой (этап 1) №66, 67 и 68 Главный жиклер с уплотнением (этап 2) №68а и 68б Насос Жиклер с уплотнением №73 и 74 Жиклер холостого хода №69 Шаровой кран с уплотнением и сеткой № 77, 78 и 79.

Снять винт регулировки смеси холостого хода с пружиной № 27 и 26.

· Затем открутите четыре винта № 109, которые крепят ускорительный насос № 91 к база. Снимите насос № 91 с прокладкой № 108.

· Затем снимите два винты № 102, которые скрепляют насос. Внутри вы найдете; плита клапан № 95, пружина клапана № 96, диафрагма насоса № 93 и пружина диафрагмы № 94. Новая диафрагма не идет в комплекте с валом.

· Снимите гайку и шайбу с вала мембраны и замените мембрану.

· Затем, чтобы снять поворотный золотник стартера № 131, открутите 2 винта № 138. от анкерной пластины троса Боудена № 136, а затем открутите 4 винта № 132. удерживая золотник стартера.

· Для снятия и разборки амортизатора № 38, сначала снимите шплинт № 48b и шайбу № 48а с верхнюю часть амортизатора и один винт № 37c, который крепит его к основанию. Снимите нижнюю шайбу № 48а и шплинт № 48b. Снимите сильфон №42. открутите верхнюю часть амортизатора и снимите вал.

· Удалить четыре винты № 28 снизу карбюратора и снимите гайку и шайбу. # 57a и 57b с вала дроссельной заслонки # 54 и снимите дроссельную заслонку. участок №1

· Затем отверните четыре винта № 28, удерживающие дроссельную заслонку. дроссельную заслонку к поплавковой камере и снимите дроссельную заслонку. и изоляционный фланец №31. Карбюратор разбирать не надо дальше. Очистку можно выполнить с помощью баллончика или двух спреев для карбюратора. очиститель. Очистите все детали и каналы и продуйте их сжатым воздухом. воздуха.

Тогда знаете, как говорят, Соберите в обратном порядке!

После сборки вам потребуется отрегулировать уровень топлива и топливный бак. объем впрыска насоса.

Сборка

Убедитесь, что все жиклеры и каналы карбюратора чистые. · Замените секцию дроссельной заслонки изоляционным фланцем, убедившись, что поверхность чистый и гладкий. Установите новые уплотнения на форсунки № 66, 68а, 71, 73 и 77. и устанавливаем (желательно туда же откуда вышли). · Собрать ускорительный насос с новой диафрагмой и установить с новой прокладкой.

· Установите поворотный золотник стартера и анкерную пластину троса Боудена. Установить форсунки № 65а, 65б и 70 и впрыскивающая трубка с новой прокладкой. Установить поплавок с валом.

· Установите новый поплавковый игольчатый клапан с прокладкой в верхней части карбюратора и установить верхнюю часть с новой прокладкой. Установите воздушный клапан стартера. При обратной сборке амортизатора залейте его до дна наполнителем. заглушить отверстие моторным маслом SAE 10W (около 1,2 см3). И установить шок.

Регулировка уровня топлива

После установки карбюратора запустите машину на несколько минут на холостом ходу скорости, заглушите двигатель и снимите верхнюю часть карбюратора.Измерьте расстояние между верхней частью поплавковой камеры карбюратора и поверхностью топлива на разделительной перегородке между поплавковой камерой и горловиной карбюратора. Измерение должно быть между 19 и 21 мм. Есть разная толщина уплотнения для клапана подачи топлива, которые изменят уровень топлива, разница ½ мм. Изменится уровень топлива на 1 мм. Более тонкие уплотнения будут увеличиваться уровень топлива. Вы также можете согнуть поплавок, чтобы отрегулировать уровень топлива, удерживая рычаг поплавка и изгиб поплавка вверх увеличат уровень топлива.

Измерение количества впрыска

Это следует делать одновременно с проверкой уровня топлива. со снятой крышкой карбюратора. Нужна трубка впрыска топлива который был согнут, а затем из закрытого положения дроссельной заслонки откройте полностью дросселировать, собирая топливо в контейнер и измеряя сумма, которая была списана. Количество должно составлять от 1,1 до 1,3 см3/ход. Для увеличения количества разряда увеличьте ход акселератора насоса, завинтив гайку на шатуне.Чтобы уменьшить его, поверните орех наружу. У меня есть изогнутая инъекционная трубка для этой цели, чтобы кто-нибудь использовать.

Я с удовольствием постараюсь ответить на любые вопросы по электронной почте. Свяжитесь со мной по адресу: [email protected]

Джек Котрба
Аннандейл, Миннесота
1959 W180 220 седан «Hoxter»
1959 W180 220S переворот
1979 W116 280SE седан
MBCA Twin Cities Section
/ My Mercedes Page: www.firemangelnjack0.com .

Модели карбюраторов	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95

Модели с карбюратором	1-я камера	2-я камера
2108-1107010	97,5	97,5
21081-1107010	95	97,5
21083-1107010	95	97,5
21073-1107010	107,5	117,5
21051-1107010	105	110
21083-1107010-31	95	100
21083-1107010-35	95	100
21083-1107010-62	80	100
21412	95	95
