Стартер не выключается после пуска двигателя

В этой статье мы рассмотрим часто встречающуюся неисправность стартера, когда стартер автомобиля вращается вместе с двигателем. Самое разрушительное воздействие на стартер оказывается, когда стартер продолжает работать после запуска двигателя, это значит стартер не выходит из зацепления, и на его силовых контактах или на контактах предпускового искрогасящего реле осталось напряжение, так же мог засориться вал якоря стартера, и бендикс заклинило на валу, и он не выходит из зацепления.

В этом случае неисправность будем искать в контактной группе втягивающего реле, или в контактной группе замка зажигания, так же проверим бендикс стартера. Рассмотрим эти неисправности, каждую отдельно. Давайте подумаем, как может случиться такая неисправность? Напряжение на контактную группу втягивающего реле идёт от аккумулятора на -замок зажигания далее на- искрогасящее реле потом на — втягивающее реле, на щёточный узелки в конце на ротор.

Из выше сказанного следует, что пока мы не повернём ключ в замке зажигания в положение «Старт», ток с замка зажигания не замыкает понижающее реле, откуда плюс идёт на силовую клемму контактной группы втягивающего реле. Значит, первым слабым звеном в этой цепочке неисправностей будет замок зажигания, или понижающее реле если такое предусмотрено.

Чтобы определить, какой из этих узлов вышел из строя, можно следующим образом: находим в моторном отсеке тонкий провод, идущий на контакт управления втягивающего реле. Обычно на этом проводе имеется штекерное, или иное соединение. Разъединяем его и на том конце провода, который идёт на управление втягивающего реле, после его отсоединения меряем напряжение вольтметром. При повороте ключа в положение «СТАРТ» там должен появиться ток 12вольт для легковых автомобилей, и 24 для грузовых. При повороте ключа зажигания в нейтральное положение ток на проводе управления втягивающего реле должен пропадать. Так же можно проверить исправность контрольной лампой.

При повороте ключа лампа загорается, при нейтральном гаснет. Если ток на проводе управления втягивающее реле не пропадает, то отбраковываем замок зажигания, или понижающее реле. Замок зажигания временно можно заменить кнопкой пуска, включённой в цепь управления агрегатом, через понижающее реле. Наши мастера профессионально установят если это требуется такую кнопку на ваш автомобиль, вам достаточно позвонить и записаться на ремонт в нашей мастерской. Потухшая лампа или отсутствие сигнала вольтметра говорит о том, что неисправность следует искать в контактной группе втягивающего реле реле. Или у вас заклинил бендикс на валу стартера, и продолжает крутиться вместе с двигателем. Чтобы проверить и произвести ремонт стартера, его нужно будет снять с автомобиля. В нашей мастерской есть услуга позволяющая снять стартер с автомобиля, и после того как произведён ремонт стартера, установить стартер на автомобиль обратно. Точно такая же диагностика проводится тогда, когда стартер не срабатывает, после команды «пуск». Тогда нужно тонким проводом от плюсовой клеммы аккумулятора, коснуться управляющего контакта, находящегося на втягивающем реле.

Если реле исправно, то агрегат должен сработать, если стартер не реагирует, то проверяем замок зажигания, или понижающее искрогасящее реле. Если замок зажигания исправен, с него идёт сигнал при повороте ключами искрогасящее реле исправно, то тогда снимаем стартер с автомобилями начинаем проверять непосредственно его. Затруднённое, медленное вращение якоря или его подклинивание при пуске, говорит о том, что нужна замена втулок. В некоторых случаях, когда стартер не выключается после пуска двигателя, не будем исключать, что вам потребуется купить новый. Иногда его дешевле и проще заменить на новый, ведь когда стартер не выходит из зацепления все его составляющие испытывают колоссальные нагрузки, подгорает втягивающее реле, разрушается якорь, и ломает на куски щёточный узел. В нашей практике по ремонту стартеров и генераторов, мы часто встречаем эту неисправность, и при вскрытии задней крышки, из стартера высыпается кучка размолотой щёточной пыли и металлических осколков, это всё из чего состоял раньше щёточный узел и якорь.

Стартер продолжает крутиться после запуска двигателя: причины

Почему плохо крутит стартер

Зачастую автовладельцы, сталкивающиеся с проблемой, когда вяло крутит стартер, думают, что «виновата» аккумуляторная батарея (ее значительный износ, недостаточный заряд), особенно если ситуация происходит при отрицательной температуре окружающего воздуха. На самом деле кроме аккумулятора существует еще много причин, почему стартер долго раскручивает двигатель для его запуска.

1. Аккумуляторная батарея. На морозе емкость аккумулятора снижается, и он выдает более низкий пусковой ток, которого порой бывает недостаточно для нормальной работы стартера. Также причинами почему аккумулятор плохо крутит стартер может быть плохие контакты на клеммах. В частности, плохой зажим на болтах или на аккумуляторных клеммах есть окисление.
2. Плохой контакт «массы». Часто аккумулятор плохо крутит стартер банально из-за слабого контакта на минусовой клемме тягового реле. Причина может крыться как в слабом контакте (разболталось крепление), так и загрязнение собственно контакта (зачастую его окисление).
3. Износ втулок стартера. Естественный износ втулок стартера обычно приводит к осевому люфту вала стартера и вялой его работе. Когда ось перекашивается либо «съезжает» внутри корпуса стартера — вращение вала становится затруднительным. Соответственно, скорость прокручивания маховика двигателя падает, а для его раскрутки необходима дополнительная электрическая энергия от аккумулятора.
4. Износ бендикса. Это не очень распространенная причина того, что плохо крутит стартер при заряженном аккумуляторе, и встречается лишь у машин со значительным пробегом, в том числе у тех, двигатель которых часто запускают и глушат, тем самым снижая ресурс стартера. Причина кроется в банальном износе бендикса — уменьшение диаметра рабочих роликов в обойме, наличие на одной из сторон ролика плоских поверхностей, стачивание рабочих поверхностей. Из-за этого возникает проскальзывание в момент, когда передаётся крутящий момент от вала стартера к двигателю автомобиля.
5. Плохой контакт на обмотке статора стартера. При запуске стартера от аккумуляторной батареи через контакт проходит значительный ток, поэтому, если контакт будет в плохом техническом состоянии, то он будет греться и со временем может полностью отпасть (обычно он припаян).
6. Замыкание в обмотке статора или ротора (якоря) стартера. В частности, короткое замыкание может быть двух типов — на «массу» или на корпус и межвитковое. Чаще всего встречается межвитковой пробой обмотки якоря. Проверять ее можно с помощью электронного мультиметра, однако лучше воспользоваться специальным стендом, имеющимся, как правило, в специализированных автосервисах.
7. Щетки стартера. Основная проблема здесь — неплотное прилегание поверхности щеток к поверхности коллектора. В свою очередь, это может быть вызвано двумя причинами. Первая — значительный износ щеток либо их механическое повреждение. Вторая — смещенное положение из-за износа втулок, повреждения стопорного кольца.
8. Частичный выход из строя втягивающего реле. Его функция — подведение и возвращение в исходное положение шестерни бендикса. Соответственно, если неисправно втягивающее реле, то оно будет тратить больше времени на то, чтобы подвести шестерню бендикса и запустить стартер.
9. Использование очень вязкого масла. В некоторых случаях АКБ плохо крутит стартер по причине того, что в двигателе используется слишком густое масло. На прокачивание застывшей маслянистой массы тратится некоторое время и много энергии от аккумулятора.
10. Замок зажигания. ЗЗачастую проблемы возникают нарушении изоляции проводки. Кроме этого, контактная группа замка может со временем начать нагреваться из-за уменьшения площади контакта, а как результат, на стартер может идти меньший, чем это нужно, ток.
11. Коленчатый вал. В редких случаях причиной того, что плохо крутит стартер, «виноват» коленчатый вал и/или элементы поршневой группы. Например, задиры на вкладышах. Соответственно, при этом стартеру нужно больше энергии, чтобы запустить двигатель.

Многие автолюбители не выполняют диагностику в полном объеме и спешат купить новый аккумулятор либо стартер, и зачастую им это не помогает. Поэтому чтобы не тратить понапрасну деньги имеет смысл разобраться, почему вяло крутит стартер при заряженном аккумуляторе и выполнить соответствующие ремонтные меры.

Почему стартер не выключается после пуска двигателя?

После пуска двигателя автомобиля и возвращения ключа в замке зажигания в исходное положение электрический ток перестает поступать на тяговое реле стартера. Его якорь размагничивается и втягивается вовнутрь реле, перемещая за собой привод стартера. Шестеренка привода выводится из зацепления с зубчатым венцом маховика. Контакты внутри тягового реле размыкаются, стартер полностью обесточивается и останавливается.

Такой сценарий выключения стартера может быть нарушен целым рядом факторов. При этом стартер не выключается сразу после пуска двигателя. Его якорь продолжает вращаться, в итоге вызывая разрушение и поломку.

Почему стартер не выключается после пуска двигателя, причины

На примере стартера 29.3708 автомобиля ВАЗ 21093.

Неисправна контактная часть замка зажигания

Контакты «50» и «30» остаются замкнутыми, электрический ток продолжает поступать на тяговое реле стартера. Стартер не выключается и продолжает работать после пуска двигателя автомобиля. Возможно контакты «спеклись» или контактная часть замка начинает разрушаться.

Стартер плохо закреплен в посадочном отверстии. Шестерня привода при перекосе не выходит из зацепления с венцом маховика и продолжает вращаться вместе с ним.

Неисправна муфта привода стартера

Подклинивают имеющиеся внутри нее ролики. При этом шестерня привода не выходит из зацепления с зубчатым венцом маховика и продолжает вращаться, передавая крутящий момент на якорь стартера.

Неисправно тяговое (втягивающее) реле стартера

Контактная пластина не размыкается с контактными болтами реле (залипла). Если реле разборное, можно устранить поломку самостоятельно, если нет, то поможет только его замена.

Муфта привода заклинивает на шлицах якоря (вала) стартера

При перемещении назад она стопорится на шлицах. Шестеренка остается в зацеплении с зубчатым венцом маховика двигателя. Скорее всего, шлицы сильно загрязнены, либо заржавели.

Изношены втулки стартера

Изношены бронзовые втулки (подшипники) стартера. При этом якорь стартера перекашивает, шестерня привода не выходит из зацепления с венцом маховика. Обратной стороной этой неисправности будет затрудненный запуск двигателя стартером. Вал стартера не хочет вращаться (вращается, то медленно, то быстро) – стартер «башмачит».

Что делать, чтобы не допускать ситуацию, что стартер крутит в холостую

Чтобы не допускать такой нелепой ситуации, когда стартер вышел из строя, надо регулярно проходить ТО, как бы это не банально звучало, а также специально не убивать стартер.

Некоторые автомобилисты делают неправильные вещи, они берут и продолжают крутить стартер несмотря на то, что видят, что машина не заводится. А так делать нельзя достаточно покрутить стартер до 5 секунд, если машина не завелась, значит надо перестать его крутить. Также бывают случаи, что автозапуск убивает стартер, тем что долго крутит его и при этом аккумулятор разряжает.

А еще есть уникалы, у которых закончился бензин и они пытаются проехать на стартере несколько метров до заправки. Иногда это удается сделать, но стартер от такого использования не по назначению, может сильно износиться и в скором будущем выйти из строя.

А далее видео о том, как стартер крутит, но не схватывает:

вращение. Бендикс в топку? Смазка вд-хой помогла тыс на 5. Эффект только на недопрогретом авто. На холодной и горячей крутит отменно.

Еслм все же менять – есть статистика народная – есть ли смысл замены одного бендикса или результативней весь стартер? Какой брать на патра и 409

Какой стартер? У меня на Хантере оказался Бошь. На 80-ти тыщах такие же симптомы, потом все хуже и хуже, пока совсем не перестал заводить. Заказал бендикс в экзисте, поменял. Внутри стартера все было идеально, ничего не разболталось. С новым бендиксом проехал пока около 5 ткм. Все работает, как новое.

Расскажу один секрет, если бендикс совсем помрет и будет постоянно срываться, что нормальным способом уже не завестить. В таком случае приходилось включать стартер, и вертеть до тех пор, пока бендикс не схватит. Сначал он просто жужжит некоторое время, потом пытается схватить, потом схватывает. Но долго так не пришлось издеваться – пришел новый бендикс, который тут же был установлен.

А вот что там в бендиксе изнашивается? Снимал стартер – зубья идеальные. Прыснул вд-хи – он месяц проработал. Т.е. как определить – мол пой изношен а этот, новый, круче?

И глюк, что непонятно, проявляется только на недогретой машине. На промерзшей – отлично, на горячей – отлично, около 0 – глюкаво.

В сервисе, куда позвонил из соображений “не пачкаться” сказали, мол только бендикс менять – полумера, стопудняк еще втулки-щетки, а это на круг с работой близко к новому стартеру, зачемоновам.

. А из глубины души жаба орет мол скоро потеплеет и глюк вероятно уйдет до осени

результативней > ..есть ли смысл замены одного бендикса или результативней весь стартер?

Причины неисправностей

Существуют две категории причин поломки стартера автомобиля, разделенные на электрические и механические. Стоит рассмотреть отдельно каждую из групп.

Электрические причины

Подобные ситуации обусловлены неисправностями, которые возникают из-за нарушения в работе электроцепи устройства. Проще говоря, это происходит по причине нарушения доставки тока от аккумулятора автомобиля до самого стартерного узла. Одним из признаков такой неполадки считается более медленные обороты коленвала или же полное их отсутствие при попытке завести мотор. В подобной ситуации причина неисправности может заключаться в следующих ситуациях:

1. Когда на втягивающем реле случилось короткое замыкание.
2. В случае обрыва провода массы.
3. Если случилось межвитковое замыкание.

В подобных ситуациях реле не сработает. Когда присутствуют электрические проблемы в стартере, маховик при попытке завести двигатель будет проворачиваться крайне медленно. Обычно причиной подобных проблем считается износ самого щитового узла. Главными неисправностями стартера электрического типа является:

1. Износился коллекторный элемент якоря.
2. Пришел в негодность щитовой механизм.
3. Сломалось втягивающее реле.

Среди неисправностей детали встречаются механические повреждения

Механические причины

Второй категорией проблем с запуском стартера являются механические причины, при которых не происходит проворачивания коленвала, а само устройство работает. Если появляется подобная ситуация, то требуется проверить состояние кольца, а также рычага бендикса. Дополнительно рекомендуется оценить состояние венца маховика и целостность буферной пружины. Факторами механических нарушений считаются:

1. Поломка буферной пружины.
2. Износ либо дефект в пробуксовочной муфте (бендиксе).
3. Нарушение целостности или нарушение контакта рычага отключения электричества.

В ситуации, когда при попытке запуска двигателя, устройство издает скрежет, требуется проверить зубцы венца маховика. Кроме этого нужно проверить корректность установленного хода шестерней.

Как исправить

Существует несколько способов, как можно попытаться самостоятельно исправить дефект. Но если следующие советы не помогут, потребуется отправиться на автосервис:

1. Следует проверить, корректно ли подключены провода от аккумулятора к самому стартеру.
2. Дальше стоит оценить саму батарею на наличие достаточного уровня заряда. Так, если свет от фар тусклый – это указывает на разрежённость аккумулятора. Для запуска двигателя достаточно воспользоваться питание из другого автомобиля.
3. Следующий способ заключается в том, чтобы снять провода, находящиеся на замке зажигания, идущие к стартеру, после чего временно их соединить. Когда происходит запуск устройства – это говорит о проблеме в самом замке зажигания.
4. Последний доступный вариант состоит в том, чтобы подключить напрямую провод питания от батареи к штекеру реле. При срабатывании агрегата подобная ситуация говорит о проблемах в электроцепи.

Стартер – это устройство в автомобиле, отвечающее за запуск двигателя посредством электрического тока. Для этого он обеспечивает первые обороты двигателя для начала сгорания топлива в ДВС. Но существует ряд неисправностей, из-за которых невозможно срабатывание агрегата и далеко не всегда их можно выявить самостоятельно.

Неисправности стартера

Одной из составляющих электрооборудования автомобиля является стартер. Без него не запускается ни один двигатель. Но, как и любому другому узлу, ему свойственно ломаться. Чтобы не допускать до крайних последствий возможных неисправностей, стоит при каждом запуске прислушиваться, чтобы вовремя заметить первые позывные возможной поломки. Это может сделать практически каждый автомобилист самостоятельно, поэтому можно не покупать абонемент в сервисный центр для этой цели.

Существует несколько неисправностей стартера, из-за которых запуск двигателя будет невозможным:

1.При включении стартера не происходит вращение якоря и не срабатывает тяговое реле. Внешне такую поломку можно определить по характерному прилипающему звуку. Причинами такой неисправности могут стать, например полная разрядка аккумулятора, окисление полюсных выводов на аккумуляторной батарее, слабая затяжка наконечников на батарее, обрыв провода или его отсоединение со стороны стартера на тяговое реле, заедание якоря и межвитковое замыкание.

В этом случае для установления достоверной причины придется осуществлять полный разбор стартера, исключив из возможных причин самые легкие варианты.

2.При включении стартера не срабатывает или тяжело вращается якорь при условии, что втягивающее реле работает прекрасно. Распространенными причинами могут стать обычное подгорание коллектора либо замыкание между его пластинами, износ щеток или их зависание, износ втулок якоря, банальная разрядка аккумулятора или окисление контактов, обрыв в статорной обмотке, смещение якорных пластин и обрыв в его обмотке, межвитковое замыкание.

3.При включенном стартере наблюдается вращение якоря, но отсутствуют поступательные вращательные движения у коленвала. Главными причинами являются поломка буферного кольца или поводкового кольца муфты, пробуксовка свободного хода у муфты, тугое перемещение или заедание якоря стартера.

4.После запуска двигателя не происходит отключение стартера. Это происходит из-за заедания рычага привода или тягового реле, слипания тягового реле, поломки возвратной пружины замка зажигания, перекос стартера. В любом случае, при возникновении такой проблемы необходимо сразу выключить замок зажигания и отсоединить провод, который ведет непосредственно к реле стартера.

5.Появление различных несвойственных шумов объясняется износом втулок подшипников, ослаблением крепления стартера, поломкой крышки, повреждением зубьев самого привода, либо венца маховика.

Проверка стартера

Прежде всего, без наличия определенных умений и навыков, лучше обратиться на СТО, где опытные специалисты точно определят, что стало причиной выхода стартера из строя.

Начальная проверка стартера производится путем измерения напряжения в проводе, идущему на контакт управления втягивающего реле при повороте ключа зажигания автомобиля. В рабочем состоянии напряжение должно быть 12 — 24 Вольта (зависит от типа транспортного средства, когда тестируется стартер легкового или грузового автомобиля). Нейтральное положение ключа зажигания в замке означает, что напряжение на проводе управления втягивающего реле должно пропадать.

Похожим образом определяют работоспособность при помощи контрольной лампы. При повороте ключа зажигания лампа должна загореться, соответственно, при повороте ключа в исходное положение лампа гаснет. Если контакты на схеме втягивающего реле в порядке, значит, проблему нужно искать в бендиксе обгонной муфты, о которой говорилось ранее. Если обгонная муфта продолжает крутиться после запуска двигателя, значит, ее заклинило на валу стартера.

Такое происходит при износе шестеренок бендикса или износе зубьев маховика. Решить эту проблему можно только заменой бендикса или маховика в сборе. В случае, если с втягивающем реле, с шестерней и обгонной муфтой (бендиксом), а также с маховиком и замком сжигания все в порядке, но проблема остается, тогда стартер нужно снимать для ремонта или замены.

Диагностика и ремонт своими руками

Итак, если двигатель отказывается запускаться на горячую, нужно произвести диагностику стартерного узла. Подробнее о том, как проверить и отремонтировать устройство, мы расскажем далее. Стартерный механизм представляет собой электродвигатель, который вступает в работу, получая энергию от АКБ. Одной из основных характеристик этого узла является потребление большого тока в момент запуска ДВС, но это происходит только в течение нескольких секунд. Да и то, благодаря возможности аккумулятора не разряжаться.

В том случае, если узел плохо работает на горячую, а все агрегаты, механизмы и цепи работают в нормальном режиме, необходимо произвести его ремонт. Такая процедура не относится к категории простых, поэтому вам необходимо обладать определенными навыками и знаниями. Как правило, данный узел монтируется в наиболее неудобном для автовладельца месте — в нижней части мотора. Для ремонта подготовьте стандартный инструментарий, включающий в себя набор гаечных ключей. Для большего удобства вам придется использовать и удлиненный торцевой ключ (автор видео о неисправностях, а также подробное ремонте устройства в домашних условиях — канал Эксин Плюс).

В любом случае, сначала необходимо произвести демонтаж механизма, эта процедура индивидуальна для каждого авто, поэтому описывать ее мы не будем. После того, как узел будет снят, нужно разобрать его конструкцию. Если вы не хотите столкнуться с проблемой сборки после ремонта, то перед тем, как разобрать конструкцию, сделайте на корпусе соответствующие метки.

При разборе механизма обратите внимание на состояние следующих элементов:

1. Узлов и контактов. Если вы заметили, что где-то плохой контакт, его нужно либо зачистить, либо заменить. В некоторых случаях зачистка позволяет избавиться от обгорания или окисления.
2. Обгонная муфта или бендикс, этот компонент также надо тщательно проверить. Убедитесь в том, что возможна дальнейшая эксплуатация данного компонента. Если шлицы бендикса стерлись, то лучше будет его поменять.
3. Якорь.При выходе из строя данного компонента возможны проблемы в работе мотора. Якорь оснащается коллектором, который может выгореть в результате сильного износа щеток. Кроме того, на коллекторе не допускаются какие-либо подгорания, то же самое касается и посинения пластин. На этом же этапе следует произвести диагностику целостности обмоток вместе с изоляцией.

Также когда этот узел будет разобран, нужно будет осуществить профилактику всех составляющих элементов. Все без исключения детали необходимо очистить от грязи и пыли, поскольку это может стать причиной некорректной работы узла в целом. В том случае, если причина помех в работе механизма обусловлена подгоранием контактом, их надо заменить, если износом или залипанием щеток, то можно попытаться их отремонтировать. Если ремонт не даст результатов, то щеточный узел меняется, для этого можно приобрести в любом автомобильном магазине специальный ремкомплект. В том случае, если механизм попросту не подлежит ремонту, его необходимо будет поменять на работоспособный.

Если необходимость ремонта вызвала у вас трудности, то лучше обратитесь за помощью к специалистам. Пусть вы заплатите деньги, зато будете уверены в правильности выполненных действий и функциональности узла.

Дефектовка электрики

Проверка ротора

Симптомы неисправностей:

• стартер щелкает втягивающим, но не вращает коленвал;
• стартер вращается с явным натягом и остановками;
• ощутимый запах горелой изоляции.

Как и у двигателя постоянного тока, у ротора электростартера есть коллектор – узел, позволяющий обеспечить необходимое направление магнитного поля в обмотках при вращении. Это достигнуто путем применения ламелей – набора узких контактов, вращающихся вместе с ротором и подключающих к щеткам то одну обмотку, то другую.

Значительные повреждения ламелей увеличат в разы износ щеток и снизят мощность стартера. Такой ротор ремонтируем в специализированной мастерской или заменяем новым. Незначительные задиры, канавки на коллекторе устраняем самостоятельно. Зажав хвостовик ротора в патрон электродрели или шуруповерта, нужно сначала зашлифовать коллектор наждачной бумагой со средним зерном (200-300), а затем заполировать более тонкой (1500-2000).

После этого обязательно прочистить прорези между ламелями от пыли с помощью ножа или плоской отвертки. Движения должны быть осторожными, чтобы нож или отвертка не соскочили на поверхность ламелей, поцарапав их.

При длительной прокрутке, особенно с использованием мощной «тещи» (пускового устройства, какими обычно пытаются «оживить» автомобили в автосервисах), обмотки ротора перегреваются. Если потемневшая изоляция с незначительным запахом гари терпима и указывает на ошибки при эксплуатации, то отслоение горелой изоляции – прямой повод к перемотке ротора или его замене, если это дешевле услуг специализированной мастерской.

Причиной перегрева частей обмотки становится ее короткое замыкание на корпус ротора. Проверяется это тестером в режиме прозвонки или лампочкой: один провод закрепляется на роторе, вторым поочередно касаемся каждой ламели коллектора. Замыкания между ними быть не должно.

Ещё кое-что полезное для Вас:

• Стартер крутит, но машина не заводится – в чем причина
• Втягивающее реле стартера — назначение, проверка и ремонт
• Бендикс стартера — функции, неисправности, проверка и замена бендикса на стартере

Проверка щеточного узла

Признаки неисправностей:

• стартер не вращается;
• снижена мощность стартера.

У современных электростартеров используется две пары щеток. В каждой паре одна подает на коллектор ротора «плюс» питания, вторая – «массу». Со временем износ щеток неизбежен, что приводит к ухудшению контакта и сначала потерей стартером мощности, затем – к его полной остановке.

Щетки стартера должны иметь достаточную длину, позволяющую сжать пружины и надежно прижать их к ротору. Если щетки изношены неравномерно или от них осталось по нескольку миллиметров, требуется замена либо щеток по отдельности, либо щеточного узла в сборе в зависимости от конструкции конкретного стартера.

Проверка статорной обмотки безредукторных стартеров

Симптомы неисправностей:

• потеря стартером мощности или его полная остановка;
• запах горелой изоляции.

Обмотки статоров безредукторных стартеров соединяются последовательно с ротором и имеют низкое сопротивление, поэтому в гаражных условиях проверить наличие межвитковых замыканий в них можно только визуально, по следам перегрева или механических повреждений. С помощью тестера или лампочки проверяем отсутствие замыкания на корпус, если таковое не предусмотрено конкретной схемой сборки стартера (модели, где статор подключен параллельно ротору). В первом случае тестер или лампочка подключается к «плюсовой» клемме статора, а второй вывод – к корпусу. Во втором случае предварительно отключаем от корпуса второй вывод обмотки.

При наличии на обмотках следов повреждения или перегрева, не говоря уже о признаках возгорания изоляции, статор подлежит замене или перемотке.

Печать

Проблемы в работе топливной системы

Даже самый «бодрый» аккумулятор и новый исправный стартер не смогут запустить машину, если возникнут проблемы с подачей горючего в цилиндры. По этой причине следующее, что необходимо проверить – это система питания двигателя.

1.Топливный насос

У карбюраторных и дизельных двигателей этот агрегат находится непосредственно рядом с головкой или блоком цилиндров. Инжекторные силовые установки оснащаются электрической помпой, которая устанавливается в топливном баке. Об их работе судят по непродолжительному жужжанию, которое появляется после включения зажигания. Что касается бензонасосов карбюраторных двигателей, то они имеют механический привод от кулачка, установленного на распределительном валу.

Проверить работоспособность топливной помпы несложно – для этого снимите шланг с входного штуцера карбюратора и опустите в подходящую емкость. После этого следует подкачать топливо рычагом ручной подкачки или путем включения стартера. При отрицательном результата проверяем прохождение бензина по топливопроводу и прочищаем сеточку, расположенную в верхней крышке помпы. Если не помогло и это, то осмотрите мембрану и клапаны бензонасоса. После замены поврежденных и изношенных деталей работоспособность устройства восстановится.

2.Топливные фильтры

По пути прохождения топлива из бака к двигателю находится несколько фильтрующих узлов – сеточки грубой очистки, расположенные на топливоприемнике, в бензонасосе и карбюраторе, а кроме того, находящиеся в разрезе топливопровода бумажные фильтры. От их чистоты зависит интенсивность, а то и возможность подачи горючего к ДВС. Обнаружив засор, очистите или замените фильтрующие элементы.

Дроссель и форсунки

Бензиновые ДВС работают на топливной смеси, которая приготавливается в карбюраторе или впускном коллекторе (у инжекторных авто). В первом случае горючее проходит по целой системе каналов, жиклёров и распылителей, которые находятся в карбюраторе. Во втором оно подается форсунками по сигналам, поступающим от электронного блока управления двигателем (ЭБУ).

Подача воздуха дозируется при помощи дроссельной заслонки, которая в зависимости от конструкции двигателя может иметь механический или электрический привод. Очистите детали этого узла и сам дроссель. Кроме того, проверьте, подается ли топливо к цилиндрам. Если вы имеете дело с инжекторным автомобилем, то нажмите на золотник штуцера, расположенный снизу топливной рейки – при этом оттуда должен под давлением пойти бензин. Если струйка слишком слабая, то проверяем фильтры, топливопровод и редукционный клапан топливной помпы.

У карбюраторных двигателей о подаче топлива можно судить, резко открывая дроссель, – при этом из распылителя насоса-ускорителя в диффузор будет впрыскиваться порция горючего. Кроме того, у бензиновых силовых агрегатов осмотрите свечи зажигания – они не должны быть сухими. В противном случае проверьте наличие управляющего сигнала на форсунках. Если с этим все в порядке, то следует отвернуть крепление рампы и отодвинуть ее от коллектора, чтобы осмотреть сопла распылителей при запуске мотора. Отсутствие струек топлива или их слабая интенсивность говорит о необходимости прочистки или замены форсунок.

Это интересно: Какие элементы подвески нуждаются в диагностике

Что же касается дизельных двигателей, то в них подача топлива происходит под высоким давлением, а отвечает за это намного более сложный насос (ТНВД) и форсунки особой конструкции. Для ремонта этих узлов требуется специальное оборудование, поэтому в этом случае лучше обратиться к специалистам.

Ещё кое-что полезное для Вас:

• Почему после поворота ключа зажигания стартер щелкает, но мотор стартером не крутится?
• Причины свиста ремня генератора и как убрать этот свист?
• Как проверить стартер со снятием с двигателя?

Видео: Стартер жужжит, но двигатель не крутит

Нарушения в работе электронных систем

Для проверки системы зажигания выворачиваем и извлекаем свечу из одного цилиндра двигателя. Установив на ее контактную гайку наконечник высоковольтного провода, юбкой свечи касаются к ГБЦ и прокручивают двигатель стартером. При этом на контактах должна появляться мощная искра фиолетового или синего оттенка. Если искра слишком слабая (или ее и вовсе нет), то проверяем работу ЭБУ, катушек зажигания и трамблера (у ДВС старой конструкции).

Другие причины затрудненного запуска при работающем стартере

1. Порван, или же прослаб и перескочил на несколько зубьев ремень ГРМ – в этом случае оказываются сбитыми фазы газораспределения, из-за чего двигатель не может запуститься. Достаточно заменить и выставить по меткам ремень, если только подобная неприятность не закончилась встречей поршней с клапанами – в этом случае потребуется капитальный ремонт двигателя.
2. Коленчатый вал вращается с заметным усилием, причиной чему могут быть различные механические повреждения кривошипно-шатунного механизма и цилиндропоршневой группы. Проверьте, проворачивается ли двигатель при попытках его запуска на высшей передаче «с буксира» (для механических КПП) или вращением за шкив коленвала автомобилей с автоматическими коробками перемены передач. Относительно легкое вращение говорит о том, что причина неисправности скрывается в другом месте.
3. Заклинил один из навесных агрегатов, из-за чего создается повышенное сопротивление вращению вала двигателя. Для поиска «слабого звена» необходимо ослабить и снять ремень, после чего попытаться вручную провернуть помпу, генератор, компрессор кондиционера или насос гидроусилителя. Если поломка произошла вдали от СТО, то доехать до ближайшего автосервиса можно лишь на тех авто, у которых привод помпы осуществляется ремнем ГРМ. На других двигателях можно попытаться соединить шкив коленвала и насоса охлаждающей жидкости чем-нибудь подходящим – веревкой, вырезанной из автомобильной камеры резиновой полосой и т. д.
4. Выход из строя подключенных к ЭБУ датчиков – положения коленвала (ДПКВ), Холла и т. д. Из-за их поломки или неправильной работы блок управления двигателем неправильно регулирует горючую смесь или осуществляет впрыск и поджиг топлива совершенно не в то время, когда это необходимо.
5. Иногда виной сбоя или неправильной интерпретации сигналов того или иного датчика являются электромагнитные наводки от стартера и других электрических агрегатов. В этом случае выявить неисправность сложно, поэтому не исключено, что за советом придется обращаться к специалистам.

Можно ли долго крутить стартер?

Да, делать это можно, однако готовьтесь к следующим проблемам:

1. Севший аккумулятор. Каждая неудачная попытка завестись снижает заряд аккумуляторной батареи. Чтобы аккумулятор восстановил затраченную энергию, нужно завести машину и дать ей некоторое время поработать. Но если завестись не удается, то в скором времени аккумулятор просто сядет. Тогда его нужно будет заряжать, просить подкурить или пытаться завестись с толкача.
2. Поломка стартера. Чрезмерная работа стартера приводит к его перегреву. А это очень плохо сказывается на его деталях. Очень часто они ломаются, и тогда завести машину вообще не получается. Страдает и бендикс, который входит в зацепление с коленчатым валом. Если завестись не получается, могут пострадать шлицы или подшипник. Так что если долго крутите стартером, готовьтесь к его замене.

Механическая проблема

Стартер крутит вхолостую, если бендикс не входит в зацепление с зубьями маховика. Усилие от реле при втягивании передается на обгонную муфту через специальный пластиковый элемент. Если имеется высокое сопротивление движению бендикса по валу якоря, то пластиковая деталь ломается. Обгонная муфта не может выйти в рабочее положение, при этом стартер вращается, так как произошло замыкание контактов втягивающего реле.

Косвенная причина, из-за которой может ломаться пластиковая тяга внутри стартера, – изношенные зубья на вале якоря стартера. Также могут быть изношены зубья с обратной стороны бендикса. Чтобы решить проблему, специалисты советуют заменить пластиковый рычаг или бендикс полностью.

Еще одна механическая причина холостой работы стартера – это износ и разрушение зубьев на венце маховика. Шестерная бендикса просто прокручивается и не может зацепиться. В результате бендикс стартера крутит в холостую. Ремонтники рекомендуют в этом случае снять стартер с двигателя и внимательно осмотреть зубья на маховике, а также на шестерне. Возможно, что менять придется и венец маховика, и бендикс.

Неисправность стартера и причина возникновения

Стартер жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Для подтверждения вероятности такой поломки следует сдвинуть автомобиль с включенной 3 или 4 передачей без включения зажигания на 0,5 м. Это приведет к смещению положения неисправной части маховика. Повторить запуск в штатном режиме поворотом ключа зажигания. Если мотор запускается, то необходимо проверить состояние маховика в условиях СТО.

Электрическая часть. Если стартер жужжит, но не крутит двигатель, то неисправность может быть локализована во втягивающем реле. Втягивающее реле, смонтированное на корпусе стартера и имеющие клеммы для электрического подключения, имеет две обмотки:

• втягивающую
• удерживающую

Назначение обмоток разное и поэтому они создают различное усилие. Втягивающая обмотка предназначена для замыкания контактных пятаков и передачи напряжения с аккумулятора на щетки электродвигателя. Удерживающая — предназначена для создания усилия, достаточного для надежного зацепления шестерни бендикса и зубчатого обода маховика двигателя. Работа на холостом ходе указывает на нормальное срабатывание втягивающей обмотки и замыкание контактов.

При межвитковом замыкании в удерживающей обмотке не происходит фиксация бендикса в рабочем положении и происходит его выброс из зацепления. Крутящий момент не передается на шатунно-поршневую группу и раскрутка двигателя не происходит. Ремонт выполняется заменой втягивающего реле. При отсутствии отдельно поставляемого реле стартер заменяется целиком.

Стартер не вращается при повороте ключа зажигания

Проблема в основном связана с электрической цепью. Причиной возникновения неисправности могут быть следующие элементы:

• контактная группа замка зажигания
• защитное реле
• втягивающее реле
• щеточный узел электродвигателя

Первоначально следует проверить работу реле стартера, расположенного в релейном блоке, заменив его на заведомо исправное. Реле стартера стандартное 4-х контактное. При достаточном навыке электрического монтажа можно использовать реле любого производителя, соблюдая правильность подключения.

Другой причиной неисправности является отсутствие контакта провода идущего от реле стартера к втягивающему реле. При недостаточной фиксации клеммы происходит выпадение провода из монтажного гнезда и не подается напряжение на втягивающую и удерживающую обмотки втягивающего реле. устраняется обжатием клеммы и восстановлением электрического подключения.

Неисправности втягивающего реле и щеточного узла устраняются переборкой стартера с выполнением замены неисправных деталей.

С механической стороны возможен износ подшипников скольжения ротора стартера и «прилипание» его к магнитам.

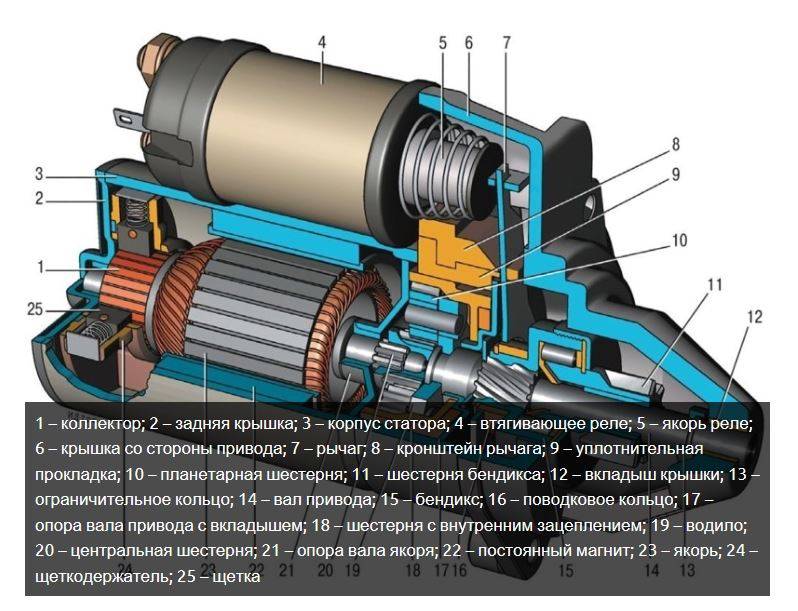

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий несколько положений, в том числе положение «Включено» и положение «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ, поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Электромотор начинает вращаться, соответственно, вращается и коленчатый вал двигателя, после чего ДВС автомобиля запускается. После запуска сердечник вернется в свое первоначальное положение, бендикс выйдет из зацепления с маховиком и стартер отсоединится от двигателя. Затем ДВС начинает работать в автономном режиме и не требует подключение сторонних источников электропитания, а генератор автомобиля заряжает АКБ.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Почему бендикс не возвращается. Что делать, если проскакивает бендикс стартера? Признаки неисправности бендикса. Простая конструкция, надежная работа

При этом в процессе эксплуатации ТС достаточно часто проблемы с запуском силовой установки возникают именно по причине выхода из строя стартера автомобиля. В этой статье мы рассмотрим основные неисправности стартера, а также почему стартер не отключается после пуска двигателя.

Читайте в этой статье

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен . При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий несколько положений, в том числе положение «Включено» и положение «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ, поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после , после запуска мотора стартер крутится вместе с двигателем и т.д.

Неисправности стартера

Прежде всего, важно помнить, что при многочисленных попытках и долгом запуске мотора страдает сам стартер и аккумуляторная батарея. Более того, длительное вращение стартера может вывести устройство из строя.

Также не следует исключать выход из строя самого стартера. Стартер может перегреться при довольно долгой прокрутке, следствием чего является поломка якоря или ротора. При неоднократных попытках запуска двигателя автомобиля существует риск повреждения шлицов на муфте, защищающей стартер от ударов зубьев раскрутившегося маховика.

Так или иначе, выход из строя стартера потребует его ремонта или замены. Среди основных неисправностей электростартера следует выделить следующие:

В последнем случае необходимо проверить контакты на схеме втягивающего реле, контактную группу замка зажигания и проверить бендикс стартера. Если проблемы будут выявлены, необходимо устранить их.

Также можно проверить дополнительное реле (устанавливается отдельно), служащее для защиты стартера от случайного сгорания контактов в замке зажигания, происходящее при износе или длительном запуске.

Проверка стартера

Прежде всего, без наличия определенных умений и навыков, лучше обратиться на СТО, где опытные специалисты точно определят, что стало причиной выхода стартера из строя.

Начальная проверка стартера производится путем измерения напряжения в проводе, идущему на контакт управления втягивающего реле при повороте ключа зажигания автомобиля. В рабочем состоянии напряжение должно быть 12 — 24 Вольта (зависит от типа транспортного средства, когда тестируется стартер легкового или грузового автомобиля). Нейтральное положение ключа зажигания в замке означает, что напряжение на проводе управления втягивающего реле должно пропадать.

Похожим образом определяют работоспособность при помощи контрольной лампы. При повороте ключа зажигания лампа должна загореться, соответственно, при повороте ключа в исходное положение лампа гаснет. Если контакты на схеме втягивающего реле в порядке, значит, проблему нужно искать в бендиксе обгонной муфты, о которой говорилось ранее. Если обгонная муфта продолжает крутиться после запуска двигателя, значит, ее заклинило на валу стартера.

Такое происходит при износе шестеренок бендикса или износе зубьев маховика. Решить эту проблему можно только заменой бендикса или маховика в сборе. В случае, если с втягивающем реле, с шестерней и обгонной муфтой (бендиксом), а также с маховиком и замком сжигания все в порядке, но проблема остается, тогда стартер нужно снимать для ремонта или замены.

Что в итоге

Как видно, любые проблемы с запуском двигателя являются поводом для проведения диагностики. При этом если виновником является стартер, тогда проблема часто имеет свойство прогрессировать.

На практике, на неполадки указывает то, что стартер тяжело крутит или щелкает, но не крутит двигатель, слышны удары, стартер не выключается после пуска мотора и т.п.

Такие симптомы указывают на то, что в дальнейшем высока вероятность необходимости ремонта/замены не только самого стартера, но и маховика (причем сам маховик является дорогостоящей деталью). По этой причине диагностику стартера оптимально выполнять сразу после появления первых признаков неисправностей.

Читайте также

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Одной из распространенных неисправностей автомобиля бывает невозможность завести двигатель. Сопутствующих признаков может быть несколько – при зажигании слышны щелчки в стартере или полная тишина, медленное вращение стартера и, соответственно, коленвала. Причин может быть довольно много, и не всегда они напрямую связаны именно с ним. Чтобы лучше понять, почему стартер не реагирует на поворот ключа зажигания, необходимо подробнее изучить схему запуска двигателя.

Что такое стартер

Стартер представляет собой электродвигатель постоянного тока, совмещенный с втягивающим реле, которое обеспечивает его запуск и вращение коленвала. Чтобы провернуть коленвал с частотой вращения, обеспечивающей запуск рабочего цикла, он оснащается двигателем достаточно большой мощности, измеряемой киловаттами, а требуемая сила тока для его работы может достигать сотен ампер. Поэтому, как и любому электромеханическому устройству, стартеру свойственны как электрические, так и механические поломки.

Как происходит запуск двигателя

Когда водитель поворачивает ключ зажигания, электрический ток подается на втягивающее реле. Оно сдвигает бендикс до зацепления ее с зубьями маховика двигателя и одновременно замыкает контакты самого стартера, в результате чего коленвал вращается.

Как только запустится рабочий цикл двигателя, ключ зажигания возвращается в положение «зажигание», бендикс отводится назад и шестерни выходят из зацепления. Механическая схема достаточно простая, однако все ее компоненты должны работать безукоризненно, иначе запуска двигателя не произойдет.

Причины, по которым не работает стартер

Стартер может не работать по следующим причинам:

1. Неисправность замка зажигания
2. Разряд аккумуляторной батареи
3. Плохой контакт или его отсутствие в проводке
4. Изношенность втулок
5. Неисправность стартера или его деталей
6. Прочие неисправности

Неисправность контактной группы замка зажигания

Питание на стартер подается после замыкания контактной группы в замке зажигания. Для проверки достаточно просто включить зажигание. Если загорятся контрольные лампы на панели при повороте ключа – то она исправна. Если нет – то неисправен сам замок зажигания. Кроме того, ключ из положения «стартер» должен сам возвращаться в положение «зажигание». Если этого не происходит, то предстоит замена замка зажигания.

Состояние аккумуляторной батареи

При разряде аккумуляторной батареи характерным признаком будет являться щелчки из-под капота при попытке завести двигатель, которое издает втягивающее реле, а также медленное вращение коленвала.

Это происходит от того, что при пониженном напряжении, которое выдает севшая батарея, реле не может полностью втянуться и его сердечник отбрасывает возвратная пружина и стартер щелкает. Кроме того, на разряд аккумулятора будет указывать тусклый свет габаритов и фар, а после поворота ключа подсветка приборов будет почти полностью гаснуть.

При нормальном заряде аккумулятора напряжение на ее выводах должно составлять 12-12,4 вольта. Напряжение замеряется мультиметром. Если оно ниже 11 вольт, то запуск будет затруднен, кроме того, степени заряда не хватит, чтобы обеспечить большой пусковой ток.

Отсутствие контакта

Плохой контакт в любом участке цепи может привести к тому, что ток есть, но стартер не крутит коленвал. Особое внимание следует уделить надежному контакту с «массой», которой является кузов автомобиля. «Минусовой» провод от аккумулятора к кузову должен быть надежно присоединен в обоих точках крепления, контактные клеммы зачищены и надежно зафиксированы. Также следует обратить внимание на «минусовой» провод, связывающий кузов и двигатель автомобиля – ведь стартер крепится непосредственно к блоку цилиндров двигателя и просадки напряжения при включении зажигания здесь недопустимы.

Еще одной причиной могут быть изношенные медно-графитовые втулки, на которые опирается ротор. Одна из них запрессована в заднюю крышку корпуса, там, где находятся щетки самого электродвигателя, а передний конец ротора опирается на втулку, которая запрессована в отверстие в картере сцепления либо в корпусе самого стартера, если конструкция закрытая.

Первый вариант уже практически вышел из употребления, потому что втулка, находящаяся в картере сцепления, быстро разбивается, ротор начинает вращаться с перекосом и быстро приходит в негодность. Второй вариант распространен практически повсеместно, и втулки в таком варианте намного долговечнее.

Однако и они со временем изнашиваются и появляется люфт, который со временем приводит к подклиниванию.

Проблемы, связанные со стартером

Основные причины бывают связаны именно со стартером. Элементов, подверженных появлению неисправности, довольно много:

• Неисправность втягивающего реле
• Подгорание контактов
• Неисправность бендикса
• Износ шестерни
• Короткое замыкание обмотки

Втягивающее реле сдвигает бендикс до зацепления его с маховиком. При залипании реле оно перестает двигаться и этого достаточно, чтобы стартер не реагировал. Для проверки необходимо подать напряжение непосредственно на силовые контакты. Если он заработал, значит, причина в нем.

Плохая работа втягивающего реле, отчего оно щелкает, часто бывает вызвана подгоранием пятаков контактов. Через них проходит очень большой ток, поэтому в случае подгорания необходимо разобрать реле и почистить контакты. Однако эта мера лишь временная, поскольку эти контакты с завода обрабатываются специальным покрытием, которое со временем стирается, а зачистив контакты, процесс износа лишь ускорится.

Бендикс может также быть причиной неисправности. Для его проверки также требуется замкнуть контакты на силовом реле. При исправном бендиксе ротор будет вращаться вместе с бендиксом, но здесь надо будет проверять зацепление шестерни с маховиком. Кроме того, необходимо обратить внимание на состояние зубьев шестерни и венца на маховике.

Если они изношены или частично слизаны, возможно, их проскальзывание и плохое зацепление друг с другом. Проявляться эта неисправность будет в виде треска во время запуска двигателя или его свободное вращение без зацепления с маховиком. Чтобы убедиться в работоспособности бендикса, стартер необходимо снимать и вручную проверять легкость движения шестерни.

Еще одной причиной может быть короткое замыкание обмотки. В этом случае даже при подаче напряжения напрямую на контакты стартера он будет молчать. Подтвердить короткое замыкание может снятие и разборка.

Другие причины

Еще одной из причин плохой работы может быть неисправность реле. Оно практически всегда расположено в монтажном блоке и коммутирует подачу напряжения на втягивающее реле. При его неисправности стартер не будет подавать признаков жизни при полной исправности всех остальных компонентов. Для проверки достаточно просто послушать его работу. При срабатывании оно всегда отчетливо щелкает (замыкаются контакты внутри него). Если оно молчит — значит, подлежит замене.

Блокировать работу может иммобилайзер или охранная сигнализация, установленная на автомобиле. Они могут быть подключены к цепям зажигания или стартера и при постановке на охрану просто размыкать цепь запуска, чтобы стартер не реагировал на поворот ключа. Для проверки следует попробовать включить его в обход, напрямую подсоединив к аккумулятору. Если он заработал – то причина может быть именно в этих системах безопасности.

Таким образом, причин, почему стартер не реагирует на ключ зажигания или щёлкает, довольно много, но все они могут быть продиагностированы и выявлены при помощи комплексного и последовательного подхода.

Когда проскакивает момент вращения стартера и не прокручивает вал двигателя, значит одной из наиболее вероятных неисправностей, является износ или поломка такого важного узла, как бендикс. Узла, обеспечивающего расцепление стартера и двигателя автомобиля в момент, когда мотор завелся…

На самом деле название этой детали автомобильного стартера – чистой воды самодеятельность отечественных водителей. Ведь классическое инженерно – техническое название узла, который обеспечивает разъединение вала стартера от вала двигателя в момент его запуска – обгонная муфта. И название это полностью отражает суть действия, которое производит данная деталь. А народное название этот механизм, в основе которой лежит принцип обычного храповика, получил в честь американского изобретателя Винсента Гуго Бендика, главы корпорации “Бендикс Корп.”. Именно он в свое время изобрел и запатентовал узел, позволяющий в момент запуска отсоединить небольшой электромотор, который и раскручивает вал двигателя внутреннего сгорания.

Обгонная муфта – вот настоящее название. А еще ее зовут муфтой – трещоткой или храповиком

Как бы то ни было, для того, чтобы понять характер неисправности, повреждения в этом механизме, когда проскакивает бендикс (то есть стартер крутится вхолостую, буксует и проскальзывает, не зацепляя двигатель), нужно понять функцию и принцип, по которому данный механизм работает. На самом деле все очень просто. Он служит своего рода муфтой, работающей только в одном направлении, заклинивающей, если осуществляется попытка прокрутить ее в другом направлении. Причем муфтой, которая должна выходить из зацепления именно в тот момент, когда мотор завелся. Именно тогда она возвращается на свое место. Ведь скорость вращения вала автомобильного мотора намного превышает максимальную скорость вращения электродвигателя, призванного исполнять роль стартера.

Что если он не возвращается

На самом деле бендикс обеспечивает долгую и исправную работу всего узла. И если бы не он, то в тот момент, кода вы выключаете стартер (то есть машина завелась), он не выводит из зацепления с двигателем, что называется «не возвращается», то вращающийся вал двигателя попросту сломает сам стартер. Что, кстати, иногда и случается, когда неисправностью бендикса бывает обратный процесс – то есть разгонная муфта не проскакивает, а, наоборот, залипает и продолжает вращать вал вместе с электродвигателем. То есть бендикс не выходит из зацепления.

А сейчас мы говорим о неисправности, когда бендикс проскакивает, буксует, и выходит что он работает, но его мощности сцепления с двигателем не хватает для того, чтобы его прокрутить и завести.
Все дело в том, что от больших нагрузок со временем стираются зубья шестеренки трещотки- храповика, и деталь выходит из строя.

Уже было сказано, что функционирует данная деталь – разгонная муфта с народным названием бендикс – по принципу храпового механизма. И причиной неисправности, когда зубья шестеренки не схватывают, и проскакивают при вращении по своей оси, не добившись зацепления, является в подавляющем большинстве случаев банальная изношенность этих самых зубьев. Ведь на самом деле в момент работы, эти самые зубья испытывают нешуточную нагрузку, поскольку приходится преодолевать усилие по вращению тяжелого коленчатого вала двигателя, компрессию его цилиндров и тому подобное.

Со временем из-за подобных нагрузок изнашиваются либо:

• зубья шестеренок храпового механизма;
• или (если он устроен не с шестеренками, а посредством двух колец с шариками, стопорным механизмом, который работает исключительно в одну сторону и возвратными пружинами) изнашиваются кольца, шарики или ломается пружина.

И подобная неисправность приводит к тому, что при вращении электромотора возникает характерная неисправность: отсутствие зацепления стартера с двигателем.

Характерные черты неисправности

Стартер крутится вхолостую, проскакивают зубья, которые должны обеспечить однонаправленное зацепление валов при вращении одного с большей скоростью, а также обеспечить их разъединение, как только вращение электромотора будет остановлено (это когда, стоит завестись мотору автомобиля, водитель отпускает ключ).

Только кардинальное решение проблемы. Только менять. К счастью, не все, а только бендикс.

На самом деле современные технологии, по которым изготавливаются и стартер, и один из его главных функциональных узлов – бендикс, не предполагают возможности (при неисправности) узел разобрать и отремонтировать. Придется менять. Причем менять, к счастью, приходится не целиком весь узел, а бендикс, зацепление которого стерлось настолько, что уже проскакивает, не выходит на необходимый уровень мощности.

С другой стороны, прочностные нагрузки современных автомобильных деталей рассчитаны так, чтобы иметь примерно одинаковый ресурс. То есть даже если и удастся, скажем, заменить возвратную или натяжную пружину бендикса и тем самым устранить неисправность, то все равно такой узел прослужит исключительно недолго. Обязательно вскорости посыплются либо шарики, обеспечивающие качение колец бендикса, либо забуксует соединение с валом, лишившись механизма зацепления.

Так что при такой характерной неисправности, как отсутствие зацепления с двигателем, когда крутящий момент проскакивает, не стыкуясь, вердикт может быть только один – менять. Тем более, процедура несложная, да и сама деталь не особенно дорогая. Справиться с заменой, по крайней мере, на отечественном авто, можно самостоятельно, либо обратившись в ближайший автосервис.

Иногда владельцев автомобилей практически любой марки постигает очень неприятное явление, которое заставляет людей обращать внимание на ваш автомобиль — визг стартера после запуска двигателя.

Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться.

Надеюсь, что вы знакомы с принципом работы стартера автомобиля, знаете что такое бендикс (обгонная муфта). В двух словах, это специальная муфта, которая после запуска двигателя механически отключает стартер от двигателя, тем самым не оставляя возможности маховику раскрутить стартер и разрушить его. Принцип работы обгонной муфты такой же как и у обычного велосипеда — в один бок передается крутящий момент, в другой шестерня прокручивается в холостую.

В момент запуска двигателя, когда стартер запустил двигатель бендикс должен «отскочить» тем самым вывести из зацепления стартер и маховик, но в силу разных причин бывает так, что бендикс задерживается в выдвинутом положении и вращаясь с большой скоростью визжит. Что же может задержать бендикс в зацеплении с маховиком?

1. Неисправность втягивающего реле стартера, вилки, то есть привода бендикса.
2. Причиной визга также может быть чрезмерно изношенный бендикс.
3. Также сюда относится довольно частая неисправность — загрязнение, повреждение шлицов по которым ходит бендикс.

О последней неисправности и поговорим, так как она стала причиной визга стартера, достаточно было просто разобрать стартер и почистить. Но обо всем по порядке, постараюсь показать на фото, что и где чистить.

На фото видно, что когда я с помощью отвертки вытянул бендикс наружу, он остался в таком положении, хотя должен был заскочить назад. Как следствие, бендикс выезжает, двигатель запустился, он не прячется, вращается с большой скоростью и визжит, так как он не новый. Для лечения проблемы я разобрал стартер:

Одним из важнейших механизмов, без которого невозможен пуск двигателя в автомобиле является стартер, представляющий из себя достаточно мощный электромотор. При повороте ключа в замке зажигания на него подается напряжение, вследствие чего он начинает вращение — происходит пуск и начало самостоятельного вращение коленвала мотора. Для того, чтобы после этого автоматически завершить работу стартера, и разорвать его сопряжение с маховиком коленвала, любой стартер оснащен специальной обгонной муфтой, или бендиксом, как часто называют этот узел автовладельцы.

Когда бендикс исправен, проблем с пуском двигателя и последующим расцеплением стартера и коленвала не отмечается, и все происходит незаметно для водителя. Но бендикс представляет собой достаточно маленькую деталь, нагрузка на которую оказывается весьма значительной. Поэтому достаточно часто автовладельцы, при постоянных проблемах с запуском мотора, грешат именно на него. Любые неисправности бендикса требуют оперативного решения, поскольку помимо соединения с двигателем, бендикс оберегает сам стартер от перегрева, не позволяя развить слишком высокие обороты.

Простая конструкция, надежная работа

Итак, бендикс обеспечивает разъединение стартера с двигателем, а пропорция при передаче составляет не менее 1:15 . Конструкция обгонной муфты отличается простотой и надежностью. Она снабжается с обеих сторон особыми роликами, перемещающимися по специальным пазам. При подаче напряжения на стартер, обойма бендикса, которая располагается снаружи, начинает интенсивное вращение. Внутренняя же при этом вращается с меньшей скоростью, что приводит к втягиванию роликов к зауженной части пазов, и вызывает их защемление. Когда процесс происходит нормально, пуск двигателя будет удачным.

В том случае, когда проскакивает бендикс стартера, становится невозможным его зацеп за двигатель, т. е. не выполняется основная функция стартера. Это приводит не только к невозможности пуска мотора, но и к преждевременному износу самого электромотора, который в отсутствии нагрузки может развивать слишком большие обороты и перегреваться. Поскольку любая неисправность бендикса может становиться причиной сопутствующих нарушений в работе двигателя, устранять ее следует незамедлительно. При этом, наиболее рациональным шагом становится не ремонт, а замена бендикса на новый.

Ранняя диагностика, как способ избежать серьезных проблем

Самостоятельно распознать, что бендикс работает неправильно не составит труда даже для неопытного водителя. К числу верных признаков проблем с обгонной муфтой следует отнести следующие:

Симптомы достаточно характерны, и перепутать их с чем-то практически невозможно. Следует понимать, что, если своевременно не устранить данную неисправность обгонной муфты, стоимость которой невелика, можно потерять и сам стартер, заплатить за который придется куда более внушительную сумму.

Важно! если при попытке запуска мотора стартер не жужжит, а издает резкий скрежет, за самостоятельный ремонт этого узла лучше не браться, а отогнать авто в ближайший сервис, что сэкономит время и средства.

Почему возникают проблемы с обгонной муфтой

На вопрос почему проскакивает бендикс стартера достаточно сложно ответить однозначно. Как показывает практика, практически 90% поломок бендикса происходит из-за механического повреждения/износа его зубьев. Избежать этого практически невозможно, поскольку узел всегда работает с очень высокими нагрузками. Особенно в холодное время года, когда загустевшее на морозе моторное масло не позволяет легко запустить двигатель. Сломанные или сточенные зубья восстановлению уже не подлежат.

Иного характера проблемы могут возникнуть в том случае, когда залипает разгонная муфта, продолжая передавать усилие от стартера к коленвалу уже тогда, когда двигатель начал самостоятельную работу. В этом случае реально потерять не только бендикс, но и сам стартер — такие случаи встречаются не так уж и редко. Все это прямо говорит о том, что, если проскакивает бендикс, пусть даже изредка, следует задуматься о его скорейшей замене. Не нужно забывать, что неисправность бендикса может обернуться серьезными поломками самого двигателя, устранение которых потребует серьезных финансовых вложений.

Замена бендикса — сделать самому или доверить специалистам

При возникновении проблем с пуском мотора, виной которым становится именно бендикс, оптимальным вариантом станет замена изношенного узла на новый. Ремонт, в принципе, возможен, но далеко не в каждом случае. Алгоритм самостоятельных действий автолюбителя при ремонте бендикса не отличается особой сложностью:

Несмотря на теоретическую возможность ремонта, необходимо понимать, что такой бендикс прослужит не слишком долго, и уже через небольшое количество времени все же потребует полной замены. Поэтому перед ремонтом следует все же задуматься, а стоят ли потраченные усилия и время того, что через 2-3 месяца эту деталь все же придется менять на новую. Конечно, если проскакивает бендикс стартера, вопрос что делать начинает волновать автомобилиста сразу, и оптимальным решением неизменно станет обращение к специалисту либо установка новой обгонной муфты самостоятельно. Процесс разбора этого зла можно посмотреть на видео:

Прежде чем приобрести новую деталь

Многие автомобилисты, особенно начинающие, ошибочно считают, что достаточно один раз посмотреть на бендикс, чтобы потом приобрести новый, аналогичный изношенному. На самом деле это далеко не так, и большинство из них имеют малозаметные отличия, визуально определить которые может далеко не каждый. Необходимо тщательно сравнить технические характеристики ранее использовавшегося бендикса и новой модели, а также сравнить номера на муфте и самом стартере.

Профессионалы рекомендуют при замене бендикса вследствие его износа, параллельно провести полную диагностику стартера. Это позволить устранить небольшие проблемы, к примеру, заменить изношенные щетки, протестировать обмотку и т. п. Если выполнять такие работы отдельно, это потребует трудоемкой процедуры демонтажа стартера и значительных затрат по времени.

Стартер крутится, но не крутит двигатель

В связи с изменением объема программы обучения, при подготовке на курсах вождения для получения водительских прав различных категорий, при обучении очень мало времени уделяется конструкции автомобиля и, в том числе, конструкции и принципам работы двигателя внутреннего сгорания.

Непонимание назначения различных агрегатов двигателя и принципов их работы часто приводит к неправильному описанию возникших неисправностей. Одним из таких описаний является «стартер не крутит двигатель».

При таком описании неисправности очень трудно понять, в чем же действительно причина. Особенно, если нет понимания об уровне технической грамотности автовладельца. В некоторых случаях такое описание неисправности может означать, что электродвигатель приводит в движение маховик и коленчатый вал двигателя, но не происходит запуска.

Стартер

Стартер — это электрический двигатель постоянного тока. Основное назначение этого конструктивного элемента привести в движение шатунно-поршневую группу для обеспечения первоначального сжатия топливно-воздушной смеси (ТВС) в цилиндрах. Для обеспечения запуска двигателя достаточна раскрутка маховика до частоты 50-70 об/мин.

При такой частоте вращения и нормальном состоянии цилиндров, поршней и колец обеспечивается сжатие топливно-воздушной смеси до степени, необходимой для воспламенения ТВС и передачи энергии воспламенившейся смеси на плечи коленчатого вала. Далее процесс происходит самостоятельно.

Таким образом, электрическое устройство не влияет непосредственно на запуск двигателя, а является лишь вспомогательным агрегатом для первоначальной раскрутки коленчатого вала.

Основная цель применения этого электродвигателя — исключить необходимость применения физической силы и обеспечить удобство эксплуатации автомобиля.

Неправильная замена щеток

Как правило, если долгое время пусковое устройство не подвергалось ремонту, а щетки его не были заменены, полярность подаваемого напряжения может легко нарушиться. Другими словами, в кабелях стартера «плюс» и «минус» поменялись местами. Причина – разгерметизация линии и взаимное соприкосновение проводов.

Щетки стартера

Вероятно и другое развитие событий, когда пусковое устройство до этого побывало в ремонте. Процедура замены щеток на этот раз была проведена неграмотно, элементы соответственно выставлены в неправильной последовательности. Нужно протестировать и определить, куда смотрит щетка с полярностью «плюс». Она должна смотреть прямо напротив «минуса».

Для определения полярности щеток, их достаточно приложить друг к другу. Соответственно, притягивание или отталкивание поможет определить правильность полярности.

Неправильно установленные щетки, как правило, связаны с крышкой стартера. Она неправильно ставится, что и приводит к переполюсовке (подробнее об этом ниже).

Конструкция стартера

Конструктивно стартер состоит из трех блоков:

• электродвигатель постоянного тока
• втягивающее реле
• бендикс (шестерня, передающая крутящий момент на маховик двигателя с обгонной муфтой)

Электропитание на обмотку электродвигателя подается не напрямую от аккумулятора, а через замок зажигания. При этом, электрический ток при замыкании замка подается на обмотку втягивающего реле, вызывая его срабатывание и замыкание контактов, расположенных внутри корпуса втягивающей катушки, с подачей тока с аккумулятора автомобиля на щетки коллектора электродвигателя через контактные пятаки, скрытые под кожухом.

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Неисправности стартера

Неисправности стартера делятся на две категории

• поломка или износ механической части
• повреждение электрической схемы

Так как устройство раскрутки вала двигателя состоит из двух электрических элементов, то повреждения электрической схемы также делят на две подкатегории:

• неисправности электродвигателя
• неисправности втягивающего реле

Нарушение работы механической части стартера ремонтируется путем замены подшипников или бендикса.

Поломки электрической составляющей конструкции устраняются заменой блоков целиком, пожалуй, за исключением замены угольных щеток.

Основные симптомы неисправностей

Итак, что делать в подобной ситуации, и где искать проблему, если Вы сели за руль автомобиля и повернули ключ в замке зажигания, однако это не дало искомого результата. Причины могут крыться в самом аккумуляторе, либо неисправностях стартера или же в различных соединениях и коммутациях. Чаще всего, конечно, виновником является сам аккумулятор. Он может попросту разрядиться, и об этом будут свидетельствовать следующие признаки:

• втягивающее реле щелкает, но вращения стартера не происходит, зато лампочки на приборной панели погасли;
• то же самое, но в этот раз происходит уже серия повторяющихся щелчков;
• никакого движения вообще, то есть не работают даже осветительные приборы.

Неисправность стартера и причина возникновения

Стартер жужжит, но не крутит двигатель.

Указывает на то, что происходит замыкание электрической цепи и питание подается на щетки электродвигателя. Состояние электродвигателя работоспособное. Не происходит срабатывание удерживающей катушки втягивающего реле и не происходит перемещение бендикса. Шестерня бендикса не зацепляется за шестерню маховика. Электромотор работает в холостом режиме. Причина может иметь как механический, так и электрический характер.

Механическая часть. Усилие с втягивающего элемента реле передается на бендикс через пластиковый рычаг, имеющий форму ухвата. При высоком сопротивлении перемещению бендикса по валу ротора происходит поломка этой пластмассовой детали. Бендикс не переводится в рабочее положение, и стартер вращается без передачи крутящего момента на маховик.

Косвенной причиной поломки пластикового ухвата может быть износ зубьев на вале ротора электродвигателя или износ зубьев на ответной части бендикса. Для ремонта потребуется разобрать пусковой агрегат и заменить либо сам рычаг, либо рычаг и бендикс.

Другой механической причиной холостого хода стартера является разрушение зубьев на маховике двигателя. Неисправность относится к поломке двигателя и не связана напрямую с работой привода. На вероятность наличия такой неисправности может указывать срабатывание всех рабочих элементов стартера, раскрутка электродвигателя и перевод бендикса в рабочее положение, что фиксируется по характерному щелчку при повороте ключа зажигания.

Для подтверждения вероятности такой поломки следует сдвинуть автомобиль с включенной 3 или 4 передачей без включения зажигания на 0,5 м. Это приведет к смещению положения неисправной части маховика. Повторить запуск в штатном режиме поворотом ключа зажигания. Если мотор запускается, то необходимо проверить состояние маховика в условиях СТО.

В технически сложных стартерах с планетарным редуктором возможна поломка зубьев редуктора. При этом требуется замена агрегата целиком. Планетарный редуктор не поставляется в качестве запасной части.

Электрическая часть. Если стартер жужжит, но не крутит двигатель, то неисправность может быть локализована во втягивающем реле. Втягивающее реле, смонтированное на корпусе стартера и имеющие клеммы для электрического подключения, имеет две обмотки:

• втягивающую
• удерживающую

Назначение обмоток разное и поэтому они создают различное усилие. Втягивающая обмотка предназначена для замыкания контактных пятаков и передачи напряжения с аккумулятора на щетки электродвигателя. Удерживающая — предназначена для создания усилия, достаточного для надежного зацепления шестерни бендикса и зубчатого обода маховика двигателя. Работа на холостом ходе указывает на нормальное срабатывание втягивающей обмотки и замыкание контактов.

При межвитковом замыкании в удерживающей обмотке не происходит фиксация бендикса в рабочем положении и происходит его выброс из зацепления. Крутящий момент не передается на шатунно-поршневую группу и раскрутка двигателя не происходит. Ремонт выполняется заменой втягивающего реле. При отсутствии отдельно поставляемого реле стартер заменяется целиком.

Стартер не вращается при повороте ключа зажигания

Проблема в основном связана с электрической цепью. Причиной возникновения неисправности могут быть следующие элементы:

• контактная группа замка зажигания
• защитное реле
• втягивающее реле
• щеточный узел электродвигателя

Первоначально следует проверить работу реле стартера, расположенного в релейном блоке, заменив его на заведомо исправное. Реле стартера стандартное 4-х контактное. При достаточном навыке электрического монтажа можно использовать реле любого производителя, соблюдая правильность подключения.

Другой причиной неисправности является отсутствие контакта провода идущего от реле стартера к втягивающему реле. При недостаточной фиксации клеммы происходит выпадение провода из монтажного гнезда и не подается напряжение на втягивающую и удерживающую обмотки втягивающего реле. устраняется обжатием клеммы и восстановлением электрического подключения.

Неисправности втягивающего реле и щеточного узла устраняются переборкой стартера с выполнением замены неисправных деталей.

С механической стороны возможен износ подшипников скольжения ротора стартера и «прилипание» его к магнитам.

Способ устранения неисправности

Все гораздо проще, если при попытке запуска силового агрегата система выдает признаки жизни.

Как сказано выше, основной причиной невозможности запуска ДВС является разряженный аккумулятор, но если проблема не в нем, то причина может заключаться в:

• плохом контакте либо повреждении электроцепи;
• выходе из строя замка зажигания или неполадках в работе контактной группы;
• выход из строя стартерного устройства;
• выход из строя втягивающего реле.

Как видите, вариантов несколько. Для того, чтобы как можно быстрее разобраться в поломке, нужно понимать, что проверяется сначала. Поскольку на практике обычно причина заключается именно в АКБ, то нужно произвести диагностику его заряда и, если это нужно, дозарядить батарею. Иногда бывает такое, что даже после зарядки аккумуляторная батарея не может нормально функционировать. Подробнее о причинах и способах решения проблемы с плохой зарядкой вы можете узнать из этой статьи (автор видео — АВТО РЕЗ).

Если проблема заключается в стартерном узле, то его нужно будет демонтировать и разобрать для поиска неисправности. Быстро сделать это не получится, потребуется какое-то время. Разумеется, всегда можно поменять механизм, но не каждый автолюбитель готов заплатить за такое удовольствие, не разобравшись в проблеме. Чтобы понимать, как работает устройство, ознакомьтесь с этим материалом.

Итак, как действовать в таких случаях:

1. Для начала необходимо демонтировать механизм со своего авто, для этого воспользуйтесь сервисной книжкой. Процедура демонтажа зависит от модели машины, поэтому описывать ее мы не будем. После того, как устройство будет демонтировать, можно приступить к его проверке.
2. Для диагностики вам потребуется аккумуляторная батарея, только необходимо быть точно уверенным в том, что она рабочая.
3. Масса от аккумулятора подключается к корпусу стартера, а плюс необходимо подсоединить на втулку после реле.
4. Если после выполнения этих действий механизм стал работать, то это говорит о том, что втягивающее реле вышло из строя. Если же узел никак не реагирует на ваши действия, то вероятнее всего, придется дальше его разбирать и искать причину.
5. Само втягивающее реле — это элемент конструкции, такой же как и щетки, который постоянно функционирует. Поэтому в том, что периодически эти компоненты выходят из строя, нет ничего удивительного.

Причины и действия

Первая причина длительного кручения стартера напрашивается априори. Если автомобиль подержанный, то вероятно, что износились щётки пускового устройства. Нужно разобрать стартер, снять крышку, и заменить обе щётки.

Трудный пуск может вызывать и засорение топливного бака. Забивается ФТО (фильтр очистки) и внутрь камеры сгорания попадает много сора. Решение – прочистить мусор с помощью жидких аэрозолей, поменять фильтр или поехать в СТО на диагностику при особо тяжких случаях.

Воздушный фильтр, если он всасывает большое количество пыли и сора в ходе эксплуатации транспортного средства, также может стать причиной долгого кручения пускового устройства. Он просто забивается и не справляется со своими прямыми обязанностями – обогащать горючую смесь, пропуская воздух.

Воздушный фильтр

Пройдённые километры пути для автомобиля, как годы для человека. Со временем существенно снижается компрессия в цилиндрах двигателя. Из-за этого возникает проблема, которую можно представить так. В картер проникают газы, и весь процесс воспламенения теряет свою силу. Решение – капитальный ремонт, если всё до такой степени запущено, или замена колец.

Если автомобиль с карбюраторной системой, то вполне возможно, что причиной сложного запуска стали плохие свечи. Рекомендуется выкрутить их и проверить на качество. Обратить внимание нужно на цвет электрода, который обязан быть светло-коричневым. Остальные расцветки свидетельствуют лишь о проблемах: обогащённой или бедной смеси, о примесях металла в топливе и т. д.

На инжекторных авто причиной длительного вращения стартера может стать банальная ошибка компьютера. Чтобы проверить эту догадку, следует скинуть клемму минуса с АКБ на 15 минут, затем поставить на место. Это даст возможность системе перезагрузиться, и глюк исчезнет, если проблема была в этом.

Рекомендуемые действия при длительном кручении стартера, как пример

1. Проверить компрессию в ДВС. Если она находится в пределах 12 атм, а отклонения между цилиндрами равно не более 1 атм, то это считается нормой.
2. Заменить свечи зажигания. Некоторое время автомобиль должен заводиться нормально, но потом всё может вернуться к прежней трудности.
3. Проверить бронепровода на вариант пробоя. Рекомендуется тестировать проводку ночью, когда искра хорошо видна. Если всё в норме, то продолжить поиск.
4. Диагностировать модуль зажигания, если есть сомнения, заменить на новый.
5. Заменить фильтры тонкой и грубой очистки.
6. Очистить или заменить воздушный фильтр. Если не помогло, идём дальше.
7. Проверить все датчики, заменить регуляторы кривошипного вала, распредвала и ДМРВ.
8. Промыть дроссельный узел.

Если и после этих манипуляций проблема останется, рекомендуется проверить вентилятор двигателя. Дело в том, что на подержанном автомобиле, находящимся в постоянной эксплуатации, быстро нагревается двигатель. Например, при стоянии в пробках. После проверки может оказаться, что вентилятор не включается из-за проблем с реле.

ДТОЖ

Вентилятор заработал, хорошо, проблема осталась – плохо. Но не стоит отчаиваться. Возможно, что это ДТОЖ. Измерьте сопротивление, и если оно не соответствует реальной температуре двигателя (например, половину дня ездишь летом, а показывает всего 15 градусов), то этот датчик не работает.

На инжекторном двигателе устанавливается два регулятора температуры. Один расположен в ГБЦ, его предназначение – указывать температуру на щитке приборов. Второй датчик находится в термостате, его задача – выдавать информацию моторному БУ. Именно этот датчик может глючить, выдавая блоку управления неправильные данные, а тот, соответственно, будет регулировать подачу горючего, исходя из этих значений.

Машина заводится не сразу долго крутит стартер

Очевидно, что при неисправном датчике температуры, показывающим ложные градусы, в системе питания будет хаос. Например, БУ посчитает, что двигатель, температура которого уже за 100 градусов, очень холодный, и увеличит подачу горючего в цилиндры. Что произойдёт в результате этого, думаем, говорить излишне. Много топлива в цилиндрах будет интенсивно испаряться, а концентрация паров бензина в смеси станет настолько завышенной, что горючее будет долго воспламеняться.

Стартер крутит в холостую: возможные причины, методы решения проблемы и советы специалистов | РусикАвто

Надежность современных автомобилей по сравнению со старыми значительно выросла. Поэтому сегодняшние водители не сразу вспоминают, за какой рычаг дернуть, чтобы открылся капот. Одна из самых популярных ситуаций, ставящих неискушенных автовладельцев в тупик, когда стартер крутит в холостую. Он вроде бы и вращается, а двигатель не запускается. Причин такой неисправности может быть много. Давайте рассмотрим основные из них и узнаем способы устранения.

Устройство стартера

Данный элемент в автомобиле необходим для запуска двигателя. Основные механизмы в нем: электрический мотор постоянного тока, обгонная муфта или бендикс, втягивающее реле.

Работает устройство следующим образом. От аккумуляторной батареи при повороте ключа зажигания на стартер подается напряжение. На управляющий контакт втягивающего реле подается 12 вольт, затем внутри него срабатывает электромагнит и выдвигается шестеренка. Последняя должна входить в зацепление с зубчатым венцом на маховике.

В это же время внутри втягивающего реле замыкаются силовые контакты и напряжение подается на электромотор стартера. В результате вращается якорь стартера, а с ним и шестеренка обгонной муфты. Соответственно, вместе с шестерней вращается и маховик. От вращения маховика и коленчатого вала поршень приводится в движение и двигатель запускается.

Что мешает нормальной работе стартера?

Нормальному функционированию стартера могут мешать самые разные факторы. Например, нередко в сильный мороз стартер может барахлить – масло в двигателе густеет и мощности мотора не хватает, чтобы проворачивать коленчатый вал на достаточных для запуска двигателя оборотах. Также можно отметить человеческий фактор и состояние электрических контактов.

Самые распространенные поломки

Если подбить статистику по неисправностям стартера, то можно выделить следующие проблемы. Это слабо затянутые наконечники или окисленные клеммы АКБ. Также случаются замыкания в обмотках втягивающего реле или замыкание обмотки реле на массу. В цепи питания стартера могут быть обрывы. Нередко стартер крутит вхолостую по причине неисправностей втягивающего реле. Могут быть изношены щетки внутри стартера, бывают подгоревшие контактные пятаки внутри втягивающего реле.

Крутит и не цепляет

Неисправность популярна, особенно на отечественном авто. Ситуация указывает на то, что случилось замыкание электрической цепи и ток подается на щетки якоря стартера. Электромотор находится в полностью исправном состоянии. Но не срабатывает удерживающая обмотка втягивающего реле, а перемещение бендикса отсутствует. Среди причин можно выделить как неисправности механического, так и электрического характера.

Механическая проблема

Стартер крутит вхолостую, если бендикс не входит в зацепление с зубьями маховика. Усилие от реле при втягивании передается на обгонную муфту через специальный пластиковый элемент. Если имеется высокое сопротивление движению бендикса по валу якоря, то пластиковая деталь ломается. Обгонная муфта не может выйти в рабочее положение, при этом стартер вращается, так как произошло замыкание контактов втягивающего реле.

Косвенная причина, из-за которой может ломаться пластиковая тяга внутри стартера, – изношенные зубья на вале якоря стартера. Также могут быть изношены зубья с обратной стороны бендикса. Чтобы решить проблему, специалисты советуют заменить пластиковый рычаг или бендикс полностью.

Еще одна механическая причина холостой работы стартера – это износ и разрушение зубьев на венце маховика. Шестерная бендикса просто прокручивается и не может зацепиться. В результате бендикс стартера крутит в холостую. Ремонтники рекомендуют в этом случае снять стартер с двигателя и внимательно осмотреть зубья на маховике, а также на шестерне. Возможно, что менять придется и венец маховика, и бендикс.

Как проверить зубья на маховике без снятия стартера?

Для того чтобы подтвердить или исключить данную неисправность с изношенными зубьями, нужно включить на машине 3 или 4 передачу и сдвинуть автомобиль с места примерно на полметра. Затем следует снова попытаться запустить автомобиль – если двигатель заработает, то венец нужно менять. Если стартер крутит в холостую, то дело не в венце.

Электрическая причина

Если при запуске двигателя слышно, как стартер вращается, а двигатель не цепляет, то проблемы могут быть локализованы во втягивающем реле. Оно установлено на корпусе стартера и имеет клеммы для подключения плюсового провода от АКБ и управляющего контакта замка зажигания. Втягивающее реле – это катушка с двумя обмотками. Первая обмотка здесь втягивающая, вторая – удерживающая

Функции у этих двух обмоток разные. Усилие тоже различается. Втягивающая обмотка реле необходима, чтобы выдвинуть бендикс, замкнуть контакты для подачи напряжения на щетки электромотора. В свою очередь, удерживающая обмотка создает достаточное усилие, чтобы бендикс мог получить надежное зацепление с венцом маховика. Если стартер просто крутит в холостую, то втягивающая обмотка работает отлично. Нужно искать неисправность в другом.

Если имеется межвитковое замыкание в удерживающей обмотке втягивающего реле, то фиксация бендикса в положении зацепления с венцом не выполняется, и шестерня отбрасывается назад. Вращательный момент не передается на двигатель, и он не запускается – стартер ВАЗ крутит в холостую.

Ремонт подразумевает восстановление или замену втягивающего реле полностью. Также отличное решение – это замена стартера полностью на оригинальное устройство. Но это выход не для всех, поэтому специалисты могут посоветовать отремонтировать узел – разбирать втягивающее, дефектовать, менять или восстанавливать изношенные детали

Стартер крутит, двигатель не запускается

Можно выделить и другую ситуацию – стартер вращается, цепляет маховик, раскручивает двигатель. А мотор не хочет запускаться. Давайте посмотрим, почему стартер крутит в холостую. Причиной может быть как сам стартер, так и другие элементы автомобиля.

Втулки

Якорь вращается на двух втулках. Они выполняют роль подшипника скольжения. Если втулки сильно изношены, то из-за люфта может меняться положение ротора. Он залипает. Отсюда и работа вхолостую.

При работе стартера на изношенных втулках увеличивается ток, нужный для нормальной работы стартера. Это ведет к резкому понижению напряжения в бортовой сети автомобиля. Если оно упадет ниже 9 вольт, то ЭБУ отключится, система не сможет подать искру. Стартер крутит коленчатый вал, но в результате мотор не может запуститься. Ситуация с отсутствующей искрой по причине отключения ЭБУ особенно актуальна для современных автомобилей.

Данная неисправность часто наблюдается в мороз. Но не всегда виноват стартер. Такое поведение может провоцировать вязкое масло, севшая АКБ. Стартер может быть новым, но запустить двигатель не получается. В этом случае специалисты советуют зарядить АКБ, и проблема решится сама собой.

Низкая компрессия

Другая причина, когда на холодную стартер крутит в холостую, – это сам ДВС. Если компрессия двигателя недостаточна для нормального сжатия топливной смеси, то запустить мотор не получится. Также коленчатый вал может вращаться с сопротивлением – это тоже влияет на запуск.

Одними из самых простых причин является все, что связано с человеческим фактором. Например, пустой бак или низкий уровень топлива. В некоторых авто бак сделан так, что если машина стоит на горке, а уровень топлива в баке низкий, то насос не может закачать нужную порцию бензина. Запустить двигатель не удастся. Это же касается и свечей. Стартер может крутить двигатель до тех пор, пока не сядет аккумулятор, но мотора не запустится по причине неисправных свечей.

Заключение

Вот мы и рассмотрели ситуацию, когда стартер крутит в холостую. Причины бывают разные. Однако в ремонте стартера нет ничего сложного для тех, кто немного разбирается в технике. Можно восстановить работу даже неразборного втягивающего реле, поскольку устроено оно достаточно просто.

Стартер не возвращается. Бендикс стартера

При этом в процессе эксплуатации ТС достаточно часто проблемы с запуском силовой установки возникают именно по причине выхода из строя стартера автомобиля. В этой статье мы рассмотрим основные неисправности стартера, а также почему стартер не отключается после пуска двигателя.

Читайте в этой статье

Устройство стартера двигателя автомобиля и принцип работы

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

В двух словах, на коленчатом валу двигателя установлен . При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Принцип работы стартера заключается в следующем. В салоне автомобиля имеется замок зажигания, имеющий несколько положений, в том числе положение «Включено» и положение «Старт». При повороте ключа в замке зажигания, в положении «Пуск» ток, передающийся по цепи от АКБ, поступает на втягивающее реле стартера.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после , после запуска мотора стартер крутится вместе с двигателем и т.д.

Неисправности стартера

Прежде всего, важно помнить, что при многочисленных попытках и долгом запуске мотора страдает сам стартер и аккумуляторная батарея. Более того, длительное вращение стартера может вывести устройство из строя.

Также не следует исключать выход из строя самого стартера. Стартер может перегреться при довольно долгой прокрутке, следствием чего является поломка якоря или ротора. При неоднократных попытках запуска двигателя автомобиля существует риск повреждения шлицов на муфте, защищающей стартер от ударов зубьев раскрутившегося маховика.

Так или иначе, выход из строя стартера потребует его ремонта или замены. Среди основных неисправностей электростартера следует выделить следующие:

В последнем случае необходимо проверить контакты на схеме втягивающего реле, контактную группу замка зажигания и проверить бендикс стартера. Если проблемы будут выявлены, необходимо устранить их.

Также можно проверить дополнительное реле (устанавливается отдельно), служащее для защиты стартера от случайного сгорания контактов в замке зажигания, происходящее при износе или длительном запуске.

Проверка стартера

Прежде всего, без наличия определенных умений и навыков, лучше обратиться на СТО, где опытные специалисты точно определят, что стало причиной выхода стартера из строя.

Начальная проверка стартера производится путем измерения напряжения в проводе, идущему на контакт управления втягивающего реле при повороте ключа зажигания автомобиля. В рабочем состоянии напряжение должно быть 12 — 24 Вольта (зависит от типа транспортного средства, когда тестируется стартер легкового или грузового автомобиля). Нейтральное положение ключа зажигания в замке означает, что напряжение на проводе управления втягивающего реле должно пропадать.

Похожим образом определяют работоспособность при помощи контрольной лампы. При повороте ключа зажигания лампа должна загореться, соответственно, при повороте ключа в исходное положение лампа гаснет. Если контакты на схеме втягивающего реле в порядке, значит, проблему нужно искать в бендиксе обгонной муфты, о которой говорилось ранее. Если обгонная муфта продолжает крутиться после запуска двигателя, значит, ее заклинило на валу стартера.

Такое происходит при износе шестеренок бендикса или износе зубьев маховика. Решить эту проблему можно только заменой бендикса или маховика в сборе. В случае, если с втягивающем реле, с шестерней и обгонной муфтой (бендиксом), а также с маховиком и замком сжигания все в порядке, но проблема остается, тогда стартер нужно снимать для ремонта или замены.

Что в итоге

Как видно, любые проблемы с запуском двигателя являются поводом для проведения диагностики. При этом если виновником является стартер, тогда проблема часто имеет свойство прогрессировать.

На практике, на неполадки указывает то, что стартер тяжело крутит или щелкает, но не крутит двигатель, слышны удары, стартер не выключается после пуска мотора и т.п.

Такие симптомы указывают на то, что в дальнейшем высока вероятность необходимости ремонта/замены не только самого стартера, но и маховика (причем сам маховик является дорогостоящей деталью). По этой причине диагностику стартера оптимально выполнять сразу после появления первых признаков неисправностей.

Читайте также

Стартер щелкает и/или жужжит, но мотор не крутится. Главные причины поломок стартера, диагностика и устранение неисправностей своими руками.

Почему стартер может не работать после поврота ключа в замке зажигания. Основные причины неисправностей стартера: бендикс, тяговое реле, щетки, обмотка.

Когда проскакивает момент вращения стартера и не прокручивает вал двигателя, значит одной из наиболее вероятных неисправностей, является износ или поломка такого важного узла, как бендикс. Узла, обеспечивающего расцепление стартера и двигателя автомобиля в момент, когда мотор завелся…

На самом деле название этой детали автомобильного стартера – чистой воды самодеятельность отечественных водителей. Ведь классическое инженерно – техническое название узла, который обеспечивает разъединение вала стартера от вала двигателя в момент его запуска – обгонная муфта. И название это полностью отражает суть действия, которое производит данная деталь. А народное название этот механизм, в основе которой лежит принцип обычного храповика, получил в честь американского изобретателя Винсента Гуго Бендика, главы корпорации “Бендикс Корп.”. Именно он в свое время изобрел и запатентовал узел, позволяющий в момент запуска отсоединить небольшой электромотор, который и раскручивает вал двигателя внутреннего сгорания.

Обгонная муфта – вот настоящее название. А еще ее зовут муфтой – трещоткой или храповиком

Как бы то ни было, для того, чтобы понять характер неисправности, повреждения в этом механизме, когда проскакивает бендикс (то есть стартер крутится вхолостую, буксует и проскальзывает, не зацепляя двигатель), нужно понять функцию и принцип, по которому данный механизм работает. На самом деле все очень просто. Он служит своего рода муфтой, работающей только в одном направлении, заклинивающей, если осуществляется попытка прокрутить ее в другом направлении. Причем муфтой, которая должна выходить из зацепления именно в тот момент, когда мотор завелся. Именно тогда она возвращается на свое место. Ведь скорость вращения вала автомобильного мотора намного превышает максимальную скорость вращения электродвигателя, призванного исполнять роль стартера.

Что если он не возвращается

На самом деле бендикс обеспечивает долгую и исправную работу всего узла. И если бы не он, то в тот момент, кода вы выключаете стартер (то есть машина завелась), он не выводит из зацепления с двигателем, что называется «не возвращается», то вращающийся вал двигателя попросту сломает сам стартер. Что, кстати, иногда и случается, когда неисправностью бендикса бывает обратный процесс – то есть разгонная муфта не проскакивает, а, наоборот, залипает и продолжает вращать вал вместе с электродвигателем. То есть бендикс не выходит из зацепления.

А сейчас мы говорим о неисправности, когда бендикс проскакивает, буксует, и выходит что он работает, но его мощности сцепления с двигателем не хватает для того, чтобы его прокрутить и завести.
Все дело в том, что от больших нагрузок со временем стираются зубья шестеренки трещотки- храповика, и деталь выходит из строя.

Уже было сказано, что функционирует данная деталь – разгонная муфта с народным названием бендикс – по принципу храпового механизма. И причиной неисправности, когда зубья шестеренки не схватывают, и проскакивают при вращении по своей оси, не добившись зацепления, является в подавляющем большинстве случаев банальная изношенность этих самых зубьев. Ведь на самом деле в момент работы, эти самые зубья испытывают нешуточную нагрузку, поскольку приходится преодолевать усилие по вращению тяжелого коленчатого вала двигателя, компрессию его цилиндров и тому подобное.

Со временем из-за подобных нагрузок изнашиваются либо:

• зубья шестеренок храпового механизма;
• или (если он устроен не с шестеренками, а посредством двух колец с шариками, стопорным механизмом, который работает исключительно в одну сторону и возвратными пружинами) изнашиваются кольца, шарики или ломается пружина.

И подобная неисправность приводит к тому, что при вращении электромотора возникает характерная неисправность: отсутствие зацепления стартера с двигателем.

Характерные черты неисправности

Стартер крутится вхолостую, проскакивают зубья, которые должны обеспечить однонаправленное зацепление валов при вращении одного с большей скоростью, а также обеспечить их разъединение, как только вращение электромотора будет остановлено (это когда, стоит завестись мотору автомобиля, водитель отпускает ключ).

Только кардинальное решение проблемы. Только менять. К счастью, не все, а только бендикс.

На самом деле современные технологии, по которым изготавливаются и стартер, и один из его главных функциональных узлов – бендикс, не предполагают возможности (при неисправности) узел разобрать и отремонтировать. Придется менять. Причем менять, к счастью, приходится не целиком весь узел, а бендикс, зацепление которого стерлось настолько, что уже проскакивает, не выходит на необходимый уровень мощности.

С другой стороны, прочностные нагрузки современных автомобильных деталей рассчитаны так, чтобы иметь примерно одинаковый ресурс. То есть даже если и удастся, скажем, заменить возвратную или натяжную пружину бендикса и тем самым устранить неисправность, то все равно такой узел прослужит исключительно недолго. Обязательно вскорости посыплются либо шарики, обеспечивающие качение колец бендикса, либо забуксует соединение с валом, лишившись механизма зацепления.

Так что при такой характерной неисправности, как отсутствие зацепления с двигателем, когда крутящий момент проскакивает, не стыкуясь, вердикт может быть только один – менять. Тем более, процедура несложная, да и сама деталь не особенно дорогая. Справиться с заменой, по крайней мере, на отечественном авто, можно самостоятельно, либо обратившись в ближайший автосервис.

Иногда владельцев автомобилей практически любой марки постигает очень неприятное явление, которое заставляет людей обращать внимание на ваш автомобиль — визг стартера после запуска двигателя.

Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться.

Надеюсь, что вы знакомы с принципом работы стартера автомобиля, знаете что такое бендикс (обгонная муфта). В двух словах, это специальная муфта, которая после запуска двигателя механически отключает стартер от двигателя, тем самым не оставляя возможности маховику раскрутить стартер и разрушить его. Принцип работы обгонной муфты такой же как и у обычного велосипеда — в один бок передается крутящий момент, в другой шестерня прокручивается в холостую.

В момент запуска двигателя, когда стартер запустил двигатель бендикс должен «отскочить» тем самым вывести из зацепления стартер и маховик, но в силу разных причин бывает так, что бендикс задерживается в выдвинутом положении и вращаясь с большой скоростью визжит. Что же может задержать бендикс в зацеплении с маховиком?

1. Неисправность втягивающего реле стартера, вилки, то есть привода бендикса.
2. Причиной визга также может быть чрезмерно изношенный бендикс.
3. Также сюда относится довольно частая неисправность — загрязнение, повреждение шлицов по которым ходит бендикс.

О последней неисправности и поговорим, так как она стала причиной визга стартера, достаточно было просто разобрать стартер и почистить. Но обо всем по порядке, постараюсь показать на фото, что и где чистить.

На фото видно, что когда я с помощью отвертки вытянул бендикс наружу, он остался в таком положении, хотя должен был заскочить назад. Как следствие, бендикс выезжает, двигатель запустился, он не прячется, вращается с большой скоростью и визжит, так как он не новый. Для лечения проблемы я разобрал стартер:

Cтартер крутит но не зацепляет маховик: неисправности и ремонт

Запуск двигателя автомобиля осуществляется с помощью электрического стартера уже более 100 лет. Но даже за этот внушительный промежуток времени инженерам не удалось сконструировать абсолютно безотказный в работе агрегат.

Поломка механизма может произойти в самый неподходящий момент, что может не только привести к значительной задержке в пути, но и к возникновению аварийной ситуации. Особенно часто возникает неисправность, которая проявляется в том, что стартер крутит, но не зацепляет маховик.

Об этом «заболевании» двигателей внутреннего сгорания и пойдёт речь в статье.

Причины возникновения неполадок

Проявиться неисправность может в результате поломок следующих узлов:

• Бендикса (обгонной муфты).
• Втягивающего реле.
• Ведомой и ведущей шестерни

Бендикс выполняет функцию соединительной муфты, с помощью которой происходит передача крутящего момента от электрического двигателя к коленвалу. Неисправность обгонной муфты наиболее часто вызывает поломку проявляющуюся в виде холостого прокручивания стартера.

Поломки втягивающего реле значительно реже становятся причиной неисправности, когда стартер крутит, но не зацепляет маховик. Чаще всего такой симптом наблюдается при замыкании обмотки или при неисправности аккумулятора.

В процессе длительной эксплуатации автомобиля венец маховика и стартёра значительно изнашиваются, что также может привести к холостому прокручиванию электрического устройства для пуска двигателя.

Все перечисленные виды неисправностей, при наличии даже небольшого опыта в ремонте автомобиля, можно устранить собственными силами.

Видео:

Ремонт стартера

Для выполнения точной диагностики деталей электрического устройства, его необходимо демонтировать. Чтобы исключить вероятность короткого замыкания во время выполнения работы, следует отсоединить минусовую клемму от аккумулятора.

Определить неисправность бендикса приводящую к прокручиванию устройства очень просто. Для этого достаточно попытаться прокрутить шестерню в обоих направлениях. Если вращение будет возможно в обе стороны, то потребуется заменить обгонную муфту.

Даже при наличии ремкомплекта или б/у детали с другого автомобиля, рекомендуется приобрести новый узел.

Если неисправность электростартера вызвана значительным износом шестерни, то возможны 2 варианта устранения:

• Замена шестерни.
• Замена бендикса.

В обоих случаях качество ремонта будет высоким, чтобы продолжить эксплуатацию автомобиля в обычном режиме.

Видео:

Ремонт маховика

Если с момента возникновения первых признаков неисправности стартёра машина эксплуатировалась достаточно длительное время, то существенному износу подвергнется и зубчатая поверхность маховика (венец).

В отличие от замены шестерни стартера, маховик двигателя снять не так просто. На заднеприводном автомобиле работы выполняются в следующей последовательности:

1. Демонтируется карданный вал вместе с промежуточными опорами.
2. Снимается стартер.
3. Производится снятие коробки передач.
4. Демонтируется сцепление.
5. Снимается маховик.

После снятия маховика производят установку новой детали, а сборку автомобиля производят в обратном порядке.

Видео:

Если на венце маховика все зубья целы, а износ имеется только с одной стороны, то на многих автомобилях полностью устранить проблему можно перевернув венец.

Данная операция производится в такой последовательности:

• Аккуратно сбить венец с маховика.
• Нагреть деталь.
• Установить венец на маховик обратной стороной.

Нагрев необходим для того, чтобы внутренний диаметр венца значительно увеличился, что существенно облегчит процесс установки. При выполнении операции необходимо следить за цветом металла, чтобы не допустить перегрева.

Самым оптимальным вариантом для равномерного нагрева является использование 4 камфорной газовой плиты. В этом случае достаточно уложить венец на плиту и зажечь все конфорки.

Нагреть венец можно и на электрической плите, а также паяльной лампой или газовой горелкой, но во время использования любого из способов необходимо следить за тем, чтобы чрезмерный нагрев не привёл к отпуску металла. Если это произойдёт, то зубчатое колесо подвергнется очень быстрому износу и потребуется снова устранять проблему связанную с холостым прокручиванием электростартера.

Видео:

Ремонт втягивающего реле

Втягивающее реле имеет 2 обмотки. Одна обмотка необходима для надёжного включения контактов стартера и зацепления шестерни с зубчатой поверхностью маховика, вторая — для надёжного удержания шестерён в зацеплении на протяжении всего времени работы пуска.

Если стартер жужжит, но не крутит двигатель, то такой признак указывает на неисправность удерживающей обмотки. Определить неисправность бывает проблематично по причине межвиткового замыкания, которое возникает в момент включения стартёра.

Если снять деталь и проверить мультиметром, то может оказаться, что вторичная обмотка будет в полном порядке.

Чтобы исключить эту проблему при ремонте стартера, рекомендуется заменить втягивающее реле на исправную деталь.

Видео:

Заключение

От проблемы с невозможностью запустить двигатель с помощью электрического устройства никто не застрахован, но неприятность редко возникает неожиданно. Задолго до появления серьёзных неисправностей о возможном отклонении в нормальной работе устройства можно судить по шумной работе, особенно в момент включения.

Различные металлические призвуки также являются предшественниками поломок. Поэтому при первых симптомах следует провести полную диагностику деталей участвующих в запуске двигателя автомобиля.

Загрузка…

Как работают стартеры

Стартер – Принцип работы

Когда вы поворачиваете ключ в замке зажигания вашего автомобиля, двигатель проворачивается, а затем заводится. Однако заставить его заводиться на самом деле гораздо сложнее, чем вы думаете. Для этого требуется подача воздуха в двигатель, чего можно добиться только за счет создания всасывания (двигатель делает это при переворачивании). Если ваш двигатель не крутится, воздуха нет. Отсутствие воздуха означает, что топливо не может гореть.Стартер отвечает за проворачивание двигателя во время зажигания и позволяет происходить всему остальному. Когда вы включаете зажигание, стартер срабатывает и проворачивает двигатель, позволяя ему всасывать воздух. На двигателе маховик с зубчатым венцом, прикрепленным по краю, крепится к концу коленчатого вала. На стартере шестерня предназначена для установки в канавки зубчатого венца. Когда вы поворачиваете ключ зажигания, электромагнит внутри корпуса сцепляется и выталкивает стержень, к которому прикреплена шестерня.Шестерня встречается с маховиком, и стартер вращается. Это раскручивает двигатель, всасывая воздух (а также топливо). Когда двигатель проворачивается, стартер отключается, и электромагнит останавливается. Шток снова втягивается в стартер, выводя шестерню из контакта с маховиком и предотвращая потенциальное повреждение.

Компоненты стартера и их функции:

Арматура

Якорь представляет собой электромагнит, установленный на приводном валу и поддерживающий подшипники.Это многослойный сердечник из мягкого железа, который обернут многочисленными петлями или обмотками проводников.

Коллектор

Коллектор представляет собой часть вала в задней части корпуса, по которой проходят щетки для проведения электричества. Коллектор состоит из двух пластин, прикрепленных к оси якоря. Эти пластины обеспечивают два соединения для катушки электромагнита.

Щетки

Щетки проходят по секции коммутатора в задней части корпуса, соприкасаясь с контактами коммутатора и проводя электричество.

Соленоид

Соленоид состоит из двух витков проволоки, намотанной на подвижный сердечник. Соленоид действует как переключатель, замыкающий электрическое соединение и соединяющий стартер с аккумуляторной батареей автомобиля.

Плунжер

Поршень работает, используя подключенный автомобильный аккумулятор и соленоид, чтобы толкать поршень вперед, который входит в зацепление с шестерней.

Рычажная вилка

Вилка рычага соединена с плунжером, поэтому при перемещении плунжера вперед вилка рычага тоже.Затем этот процесс активирует шестерню.

Шестерня

Шестерня представляет собой уникальную комбинацию шестерни и пружины. После включения стартера шестерня выдвигается в картер коробки передач и входит в зацепление с маховиком. Это вращает двигатель, чтобы начать процесс сгорания.

Полевые катушки

Корпус удерживает пусковые поля в корпусе винтами. Он может состоять из двух-четырех катушек возбуждения, соединенных последовательно. Запитанный от батареи, он преобразует катушки в электромагнит, который затем поворачивает якорь.Когда на катушки якоря подается питание, вокруг якоря создается магнитное поле.

См. наши новые ссылки на ассортимент

Как работает стартер? (Руководство на 2021 год)

Знаете ли вы, что автомобильный стартер потребляет наибольшее напряжение аккумулятора во всем автомобиле ?

Несмотря на свои небольшие, компактные размеры, он потребляет больше энергии, чем фары, топливный насос или кондиционер во вспышке!

Подожди.
Если стартер потребляет столько энергии, как долго он может работать?
Как работает стартер?

В этой статье мы рассмотрим внутреннюю работу автомобильного стартера и разберем его основные компоненты.Мы также рассмотрим различные типы стартеров и ответим на некоторые часто задаваемые вопросы.

Эта статья содержит

Давайте погрузимся.

Как работает стартер?

Чтобы провернуть двигатель, стартер использует маленькую шестерню для вращения большого маховика двигателя (или гибкой пластины).

Маховик двигателя имеет зубчатый венец по краю. Шестерня стартера предназначена для временного зацепления с зубчатым венцом маховика — этого достаточно, чтобы заставить его вращаться.

Что именно происходит?
Стартер имеет две цепи — цепь стартера и цепь управления.

Цепь стартера передает большие токи от аккумулятора для привода стартера, но не сразу включает питание при повороте ключа зажигания. Для этого ему нужен соленоид стартера, потому что для небольшого переключателя (например, ключа зажигания) слишком много энергии.

Вместо этого батарея активирует цепь управления , которая подает питание на соленоид, часто через реле стартера и нейтральный защитный выключатель.

Соленоид представляет собой электромагнит, который действует как выключатель стартера .

При подаче питания он выполняет две функции:

1. Соленоид втягивает поршень вниз по центру, замыкая два металлических контакта. Этот завершает цепь стартера , позволяя сильному току от батареи течь к стартеру.

2. Одновременно плунжер входит в зацепление с вилкой рычага, которая толкает ведущую шестерню стартера наружу для зацепления с большим зубчатым венцом маховика.

Поскольку цепь стартера завершена, двигатель стартера включается и вращает шестерню, которая вращает маховик. Маховик запускает двигатель в рабочую последовательность, при которой двигаются поршни, выпускается топливно-воздушная смесь, зажигаются свечи зажигания и так далее.

Когда двигатель проворачивается, маховик набирает скорость вращения, а возвратные пружины втягивают ведущую шестерню. Это важно, так как обратная передача от маховика может повредить ведущую шестерню и стартер.

Примечание: «Задняя передача» — это когда маховик движется быстрее шестерни, «приводя» ее в движение, а не наоборот. Эта система называется системой предварительного зацепления , потому что шестерня «предварительно входит в зацепление» с маховиком перед вращением.

Далее разбираем стартер на части.

Какие компоненты стартера?

Вот основные компоненты стартера.

1.Полевые катушки

Корпус стартера содержит 2-4 катушки возбуждения, которые окружают якорь. Массив катушек возбуждения создает сильное стационарное электромагнитное поле, когда через него проходит ток от батареи.

2. Арматура

Якорь представляет собой электромагнит, закрепленный на приводном валу стартера (также называемый валом якоря). Он изготовлен из многослойного сердечника из мягкого железа, обернутого многочисленными проводящими обмотками.

Якорь имеет общую ось с коммутатором, который обеспечивает ток для создания электромагнитного поля.Реакция между якорем и магнитными полями катушки возбуждения — это то, что вращает якорь.

3. Коллектор и щетки

Коллектор расположен в задней части корпуса стартера. Он состоит из двух пластин, прикрепленных к оси вала якоря. Угольные щетки соединяются с каждой пластиной, обеспечивая электрическое соединение обмоток якоря.

4. Соленоид

Соленоид стартера работает как мощное электрическое реле.

Типичный соленоид стартера имеет небольшой разъем для провода цепи управления стартером (соединенный с ключом зажигания) и две большие клеммы; входная клемма для положительного кабеля аккумулятора и выход для кабеля, питающего сам стартер.

Соленоид обычно состоит из двух витков проволоки, намотанной на подвижный плунжер.

Катушки делают следующее:

• Сильная замыкающая катушка втягивает плунжер
• Более слабая катушка удерживает плунжер в заданном положении — когда это происходит, ток снимается с сильной катушки, что позволяет экономить энергию

При активации через схему управления соленоид также выдвигается ведущая шестерня входит в зацепление с зубчатым венцом маховика, замыкая цепь стартера, чтобы подавать напряжение батареи на пусковой двигатель.

6. Плунжер

Плунжер работает с соленоидом, чтобы подключить питание от аккумулятора к пусковому двигателю и втянуть вилку рычага.

7. Рычажная вилка

Вилка рычага прикреплена к одному концу плунжера. Когда плунжер перемещается в сердечник соленоида, вилка рычага выталкивает ведущую шестерню, чтобы войти в зацепление с зубчатым венцом маховика.

8. Шестерня (ведущая шестерня, стартерная шестерня)

Шестерня вращает зубчатый венец маховика двигателя.Его также называют ведущей шестерней или стартовой шестерней, и она является частью того, что иногда называют стартерным приводом Bendix.

Крепится к приводному валу якоря, часто через обгонную обгонную муфту. Кулачковая муфта позволяет ведущей шестерне передавать привод только в одном направлении .

Таким образом, если шестерня остается в зацеплении с маховиком (что может произойти, если ключ зажигания не отпущен при запуске двигателя), шестерня будет вращаться независимо от приводного вала.Это предотвращает обратный ход и повреждение стартера.

Важно отметить, что стартер со временем совершенствовался, и теперь у нас есть различные типы стартеров.

Давайте посмотрим.

Типы стартеров

Вот обзор некоторых распространенных типов электростартеров:

1. DD – прямой привод

DD является наиболее распространенным типом стартера и обычно приводится в действие соленоидом. Ведущая шестерня (шестерня) на ДД крепится непосредственно к якорю, таким образом, «прямая передача.

2. PLGR — планетарная передача

В стартере PLGR используется узел планетарной передачи, расположенный между якорем и шестерней. Узел планетарной передачи позволяет использовать редуктор, который увеличивает крутящий момент при значительном снижении скорости стартера и, таким образом, снижает потребляемый ток.

3. PMGR — редуктор с постоянными магнитами

Стартер PMGR был разработан для уменьшения веса, упрощения конструкции и снижения тепловыделения.Вместо использования более тяжелой катушки возбуждения в PMGR используются постоянные магниты.

4. PMDD — прямой привод с постоянными магнитами

Как следует из названия, PMDD представляет собой стартер с прямым приводом, в котором вместо катушек возбуждения используются постоянные магниты.

5. OSGR — редуктор со смещением

Стартер OSGR был разработан для работы с высокой скоростью и малым током. Его внутренние зубчатые передачи смещены, что означает, что ведущая шестерня и стартер вращаются по разным осям.

Теперь, когда мы узнали, как работает стартер, давайте рассмотрим некоторые часто задаваемые вопросы.

9 Часто задаваемые вопросы по стартеру

Вот ответы на некоторые вопросы о стартере, которые могут у вас возникнуть.

1. Что такое стартер?

Стартер — это устройство, используемое для проворачивания или запуска двигателя внутреннего сгорания. Обычно он состоит из соленоида стартера и мощного стартера двигателя.

Электрический стартер обычно используется в бензиновых или небольших дизельных двигателях, но это не единственный тип.

Другие типы включают:

• Инерционный стартер: Это вариант электростартера, используемого на самолетах с большими радиально-поршневыми двигателями.
• Гидравлический стартер: Предлагает надежный безыскровый метод запуска двигателя для таких устройств, как удаленные генераторы или силовые двигатели спасательных шлюпок.
• Ручной пускатель: Состоит из выключателя и реле перегрузки и обычно используется для небольших двигателей, таких как небольшие насосы и электропилы

2.Зачем нужны стартеры?

Двигатель внутреннего сгорания работает по контуру обратной связи, полагаясь на инерцию своих циклов, чтобы работать самостоятельно. Двигателю нужны воздух, топливо и искра, чтобы работать без посторонней помощи, но что-то должно запускать циклы — и тут на помощь приходит стартер.

Как только стартер запускает двигатель, энергия вращения от двигателя передается на приводной ремень, который приводит в действие различные компоненты, такие как генератор переменного тока или насос гидроусилителя рулевого управления.

3. Где находится стартер?

В большинстве автомобилей стартер крепится к двигателю или трансмиссии болтами. Простой способ найти его — пройтись по толстому кабелю от положительной клеммы аккумулятора.

4. Как долго работает стартер?

Электрические компоненты стартера обычно рассчитаны на работу не более 30 секунд до перегрева.

В большинстве руководств указана пауза не менее 10 с после каждых 10-15 с запуска двигателя , если двигатель сразу не заводится.

И если он по-прежнему не заводится, возможно, пришло время вызвать механика.

5. Как выходит из строя стартер?

Неисправный стартер может быть вызван несколькими причинами.

Вот некоторые причины, которые могут указывать на проблемы со стартером:

• Сгоревшие, изношенные или грязные контакты соленоида останавливают замыкание цепи стартера
• Изношенные угольные щетки не подают ток на стартер маховик двигателя
• Изоляция обмотки якоря начинает разрушаться , снижая способность стартера генерировать крутящий момент
• , поэтому соленоид не активирован

6.Каковы симптомы неисправного стартера?

Вот типичные симптомы неисправности стартера:

• Щелчок: Автомобильный аккумулятор полностью заряжен, но при повороте ключа зажигания слышен только щелчок. Это звук включения соленоида стартера, но стартер не запускается.

• Скрежет: Стартер работает, но не проворачивает двигатель, слышен болезненный скрежет.Это может быть звук шестерни стартера, неправильно сцепленной с зубчатым венцом маховика двигателя.

7. Куда подключаются кабели автомобильного аккумулятора?

Отрицательный (массовый) кабель аккумуляторной батареи соединяет отрицательную (-) клемму аккумуляторной батареи с блоком цилиндров двигателя или коробкой передач. Положительный кабель аккумуляторной батареи соединяет положительную (+) клемму аккумуляторной батареи с соленоидом стартера.

Стартеру требуется очень большой электрический ток для запуска двигателя.Таким образом, неправильное соединение даже на кабеле аккумулятора и (например, ослабленный клеммный разъем или коррозия) может привести к выходу из строя стартера.

8. Что такое нейтральный защитный выключатель?

Большинство автомобилей оборудовано защитным выключателем, электрически расположенным между ключом зажигания и соленоидом стартера. Он является частью цепи управления стартером, которая включает в себя замок зажигания и реле стартера.

Нейтральный защитный выключатель предотвращает запуск автомобилей с автоматической коробкой передач на ведущей передаче.Он ограничивает работу стартера, когда автоматическая коробка передач находится в положении «Парковка» или «Нейтраль».

В некоторых автомобилях с механической коробкой передач двигатель можно запустить только при выжатой педали сцепления.

9. Как починить стартер?

Система стартера играет жизненно важную роль в работе двигателя вашего автомобиля. Если ваш автомобиль не заводится, у вас есть возможность устранить неполадки самостоятельно.

Однако проблема со стартером часто может имитировать неисправность аккумуляторной батареи или неисправного генератора, а иногда они взаимосвязаны.Чтобы убедиться, что все ваши начальные проблемы решены, лучше всего доверить это профессионалу.

И вам повезло, ремонтный мастер готов вам помочь!

RepairSmith — это удобное мобильное решение для обслуживания и ремонта автомобилей.
Вот некоторые преимущества:

• Техническое обслуживание и ремонт автомобиля можно выполнить прямо на подъездной дорожке
• Экспертные, сертифицированные ASE технические специалисты проводят осмотр и обслуживание автомобилей
• Конкурентоспособные и первоначальные цены
• Удобное и простое онлайн-бронирование
• высококачественные инструменты и сменные компоненты
• RepairSmith предоставляет 12-месячную | Гарантия 12 000 миль на все ремонтные работы

Для точной оценки стоимости замены стартера просто заполните эту онлайн-форму.

Заключительные мысли

Стартер — это аккуратное маленькое устройство, которое навсегда избавило от необходимости запускать автомобильный двигатель вручную. Это также компонент, который редко выходит из строя, несмотря на количество энергии, которое он использует каждый раз, когда запускает машину.

Однако, если вы делаете столкнулись с проблемой запуска, не волнуйтесь.
Просто найди RepairSmith.

Их механики, сертифицированные ASE, прибудут к вам в кратчайшие сроки, чтобы помочь вам решить проблему со стартером!

Стартер не включается? Вот что говорят вам звуки

Вас озадачивают звуки, издаваемые при неудачном зажигании? Не беспокойтесь больше, я возьму вас в путешествие, которое развеет все ваши сомнения.

Высока вероятность того, что вы услышали один из семи знакомых звуков, указывающих на основную проблему, препятствующую включению стартера.

В этом посте мы углубимся в суть автомобильных звуков и их значение. В конце вы, вероятно, столкнетесь с чем-то, что слышали раньше. Вынос? Я могу избавить вас от необходимости ходить к механику, что приведет к ненужному дорогостоящему ремонту. Читать вдоль!

Прослушивание звуков при запуске автомобиля — хороший способ найти причины.

Что означают звуки при не включении стартера

Нет звука

Вы можете повернуть ключ зажигания или нажать на кнопку зажигания вашего автомобиля, но гробовая тишина. В таких случаях возможны три сценария:

Обрыв цепи в системе стартера . Разрыв цепи может быть вызван обрывом проводов, соединяющих аккумуляторную батарею с соленоидом стартера. Исключите основную проблему, проверив непрерывность тока, и устраните ее, заменив провода.

В других случаях плохое соединение на клеммах вызывает хаос. Затяжка болтов на концах клемм решает проблему.

Неисправный защитный выключатель или реле могут быть причиной ваших беспорядков. Самый простой способ выявить неисправное реле — заменить его другим исправным реле того же номинала. Если проблема сохраняется, возможно, неисправен защитный выключатель. В общем, замена поврежденного защитного выключателя или реле решит вашу проблему.

Поврежденный соленоид — это последняя возможная проблема в вашей системе стартера. Было бы лучше, если бы вы его заменили.

Разряженный аккумулятор или разряженный аккумулятор могут быть причиной всех бед. Стартеру требуется ток 12 вольт, чтобы генерировать мощность, достаточную для вращения шестерни Bendix. Шестерня Bendix не будет задействовать маховик или гибкую пластину, чтобы запустить двигатель, когда недостаточно мощности. Вам нужно будет проверить напряжение аккумулятора с помощью вольтметра или мультиметра.

В нормальных условиях напряжение аккумулятора должно находиться в диапазоне от 12,4 В до 12,6 В. Простой запуск решит проблемы, связанные с мертвой или разряженной батареей. Если уровень жидкости в аккумуляторе вашего автомобиля упал, добавление дистиллированной воды до рекомендуемого уровня часто решает вашу проблему.

Корродированные клеммы аккумуляторной батареи — еще одна возможная причина отсутствия звука при запуске автомобиля. Часто вы увидите белые и зеленые отложения на корродированном наконечнике.Ваш автомобиль не заведется, так как через корродированные клеммы будет поступать недостаточный ток. Очистка клемм стальной ватой является одним из возможных вариантов удаления коррозии.

Следующим может быть выливание газированных напитков, таких как сода или раствор пищевой соды и воды, на ржавые клеммы. Во избежание короткого замыкания убедитесь, что растворы не вытекают за крышки заливных горловин.

Громкий щелчок

Когда цепь стартера получает достаточный ток, вы можете услышать громкий щелчок, предупреждающий вас о неисправности соленоида или плохом пусковом двигателе.Подобный инцидент может также произойти всякий раз, когда есть механическая неисправность двигателя.

Неисправный соленоид не приводит в действие контактор, соединяющий аккумулятор и стартер. Следовательно, плунжерный механизм шестерни Bendix, обеспечивающий зацепление с зубчатым венцом маховика, не получает необходимой мощности для этого. Неисправный соленоид может потребовать полной переборки механиком или замены на исправный.

Стартер не может быть полностью неисправен .Однако он может не вращать шестерню Bendix из-за ослабления соединений на ее клеммах. Подтяжка соединительных проводов устраняет эту проблему.

Кроме того, громкий щелчок может свидетельствовать о том, что стартер получает ток, необходимый для приведения в действие зацепляющего механизма, но не реагирует должным образом. Наиболее приемлемый вариант — попросить вашего механика осмотреть стартер и указать, следует ли его восстановить или заменить.

Механическая неисправность двигателя может привести к громкому щелчку.Вероятная причина — низкий уровень масла. Хотя вы должны проверить, почему уровень масла падает, его заправка решает проблему. Тем не менее, если уровень масла в норме, у вас, вероятно, неисправный клапанный механизм, который вы должны были починить.

Жужжание

Этот жужжащий звук может быть вызван недостаточным электрическим током . Это происходит из-за того, что соленоиду стартера не удается активировать плунжер соленоида для зацепления гибкой пластины с шестерней стартера.Наиболее вероятные причины;

Низкий заряд батареи приведет к тому, что соленоид будет получать недостаточный ток. Следовательно, соленоид не может обеспечить достаточную мощность для стартера. Запуск этой батареи — лучшее решение. Если проблема связана с уровнем жидкости в аккумуляторе, ее решит добавление дистиллированной воды до соответствующего уровня.

Коррозия клемм аккумуляторной батареи может привести к плохому контакту цепи запуска.Следовательно, соленоид стартера получает меньшую мощность. Очистка клемм стальной ватой или обливание растворами, богатыми углекислотой, такими как вода, смешанная с пищевой содой или газированными напитками, удалит коррозию.

Звук вращения стартера

Неправильно работающий соленоид вызовет вращение якоря в стартере, но не зацепит маховик. Возможными причинами этого являются: – недостаточная мощность в катушке соленоида, сгоревшая катушка, неправильное количество подаваемого напряжения, могут отсутствовать или быть повреждены жизненно важные части электромагнитного клапана.Замена соленоида стартера или вызов механика на его ремонт — лучший шанс, что ваш автомобиль снова будет работать без сбоев.

Звук вращения стартера и слышен жужжащий звук

Этот звук издает неисправный соленоид . Якорь издает жужжащий звук в стартере, который вращается самостоятельно, не в силах провернуть двигатель. Пусть ваш механик осмотрит электромагнитный стартер. Механик посоветует вам заменить соленоид или восстановить его.

Стартер крутится, слышен щелчок

Вращающийся стартер издает звук вращения. Этот щелкающий звук возникает, если стартер не может вращаться с требуемой скоростью вращения, чтобы провернуть двигатель. Эта неисправность вызвана либо низким зарядом аккумуляторной батареи, либо ослаблением контактов на клеммах аккумуляторной батареи или на клеммах соленоида стартера.

Низкий заряд батареи может быть основной причиной проблемы. Запуск аккумулятора от внешнего источника гарантирует, что стартер получит достаточную мощность для зацепления маховика.

Ослабленные соединения в клеммах могут привести к слабому щелчку. Устранить проблему можно, если подтянуть провода, идущие к соленоиду стартера и аккумулятору.

Стартер крутится, слышен скрежет

При нарушении зацепления между маховиком и шестерней Bendix возникает скрежещущий звук. Неудачная сетка может возникнуть в результате следующего:

В отремонтированных стартёрах часто возникает отказ зацепляющего механизма, если либо зацепляющий механизм стартера неправильно отрегулирован, либо установлен неправильно .Это приводит к тому, что шестерня Bendix вращается либо слишком рано, либо слишком поздно, что приводит к нарушению зацепления между зубьями шестерни Bendix и зубьями зубчатого венца маховика.

Затем раздается скрежещущий звук, когда зубья шестерни Bendix притираются к кольцевым зубьям маховика. Если ваш механик отремонтирует стартер или заменит его, проблема будет устранена.

Износ зубьев шестерни Bendix или зубьев маховика неизбежен из-за износа, возникающего в результате трения, обеспечивающего их движение.Замена неисправного компонента, либо ведущей шестерни стартера, либо маховика – это путь.

Как завести машину в крайнем случае?

Часто вам не нужно стоять в дороге или пропускать встречи только потому, что ваша машина не заводится. С механической коробкой передач вам повезло, так как процесс запуска этих автомобилей намного проще, чем с автоматической коробкой передач.

Давайте поближе познакомимся с тем, как вы можете запустить две машины!

Для механической коробки передач

Всякий раз, когда транспортное средство движется, двигатель приводит в действие трансмиссию, которая приводит в движение приводной вал.Движение приводного вала передается полуосям через блок дифференциала. Полуоси отвечают за вращение колес.

В автомобилях с механической коробкой передач возможен обратный процесс. Если вы страдаете от неудачного запуска, вы можете выполнить процедуру, указанную ниже:

1. Во-первых, задействуйте мускулы, чтобы толкать машину. Вам может понадобиться друг или два, в зависимости от веса автомобиля. Лучшим вариантом будет взять другой автомобиль для буксировки вашего.
2. Сядьте на место водителя и включите зажигание.
3. При включенном стояночном тормозе полностью выжмите сцепление перед переключением на вторую передачу. Вторая передача предпочтительнее, так как она предотвращает рывки автомобиля вперед.
4. Удерживая педаль тормоза, отпустите стояночный тормоз.
5. Отпустите тормоз и попросите толкнуть или отбуксировать автомобиль.
6. Как только автомобиль наберет обороты, резко отпустите сцепление.При отпускании сцепления включается двигатель, который может слегка мерцать при запуске.

В случае неудачного пуска попробуйте описанную выше процедуру на более высоких оборотах.

Шестерня Bendix, не зацепляющаяся с маховиком, является основной причиной того, что стартер не зацепляется.

Для автоматической коробки передач

Для автоматических коробок передач потребуется запуск от внешнего источника, прежде чем автомобиль сможет двигаться. Ниже приведены шаги:

1. Перед переключением передач в нейтральное положение и включением стояночного тормоза убедитесь, что два автомобиля находятся рядом и обращены друг к другу.
2. Выключите все электронные компоненты в двух автомобилях, включая радио и вентиляцию. Этот шаг защищает ваши устройства от короткого замыкания, возникающего в результате скачка напряжения во время запуска.
3. Сначала подсоедините красный зажим соединительного кабеля к положительной клемме (+) аккумуляторной батареи неисправного автомобиля, затем к положительной клемме (+) автомобиля с исправной аккумуляторной батареей.
4. Сначала подсоедините черный зажим соединительного кабеля к отрицательной клемме (-) автомобиля с исправным аккумулятором.
5. Закрепите оставшуюся вилку черного соединительного кабеля на неокрашенном металлическом предмете, возможно, на болте, расположенном далеко от разряженной батареи, чтобы он служил заземлением.
6. Сначала заведите автомобиль с исправным аккумулятором, а затем с разряженным.
7. Дайте обоим двигателям поработать несколько минут на холостом ходу, прежде чем отсоединять разъемы соединительных кабелей в обратном порядке.
8. Наконец, проедьте 15 минут, а затем остановите машину и заглушите двигатель. Это обеспечит полную зарядку аккумулятора для использования во время следующего запуска.

Вам следует подумать о замене аккумулятора, если аккумулятор автомобиля снова разрядится.

7 Признаки неисправного стартера



Когда стартер в вашем автомобиле выходит из строя, вы, так сказать, «в тупике». Никуда не поедешь, когда стартер уже не работает. Может показаться, что это произошло внезапно и без всякого предупреждения. Но, знаете что? Есть семь симптомов, которые могут указывать на то, что у вас плохой стартер или он выходит из строя. Если вы знаете об этих признаках, вы, возможно, сможете избежать неприятностей.Ваши доверенные автомобильные специалисты в Reliable Import Service имеют опыт диагностики и устранения проблемы с неисправным стартером. Приходите к нам, если заметите любой из этих семи симптомов плохого стартера.

Что такое стартер?

Стартер состоит из двух основных частей: первичного двигателя, который вращает коленчатый вал и запускает двигатель, и соленоида (реле), который одновременно включает ведущую шестерню стартера и замыкает электрические контакты основного двигателя. Стартер в автомобиле питается от аккумулятора.Назначение стартера — запустить двигатель и запустить автомобиль. Реле стартера, расположенное между аккумуляторной батареей и стартерным двигателем, передает мощность. Если либо реле стартера, либо двигатель перестанет работать, вы не сможете тронуть автомобиль без запуска от внешнего источника или буксировки.

Причины выхода из строя стартера

Проблемы с системой запуска могут быть вызваны плохим обслуживанием или естественным износом. Как вы понимаете, стартер сильно изнашивается в течение срока службы, поэтому со временем проблемы возникают часто.Недавняя технология Stop/Start в автомобилях увеличивает нагрузку на стартер и аккумулятор.

Общие симптомы

В большинстве случаев стартер и реле не выходят из строя без каких-либо предварительных признаков. Впрочем, это тоже может случиться. Тем не менее, обратите внимание на эти семь признаков того, что ваш стартер выходит из строя.

#1: Двигатель не заводится

Наиболее частым признаком проблемы со стартером является то, что ничего не происходит, когда вы поворачиваете ключ или нажимаете кнопку «Пуск».Вероятная причина заключается в том, что реле стартера или двигатель сгорели, или возникла электрическая проблема. Однако обратите внимание, что проблема может быть вызвана и разряженной батареей. Если вы испытываете этот симптом, вам необходимо обратиться к опытному механику для проверки стартера, системы зажигания и других электрических компонентов, поскольку это может быть признаком нескольких проблем.

№2: Шум — щелчки, скрежет или жужжание

Если вы начинаете слышать шум, которого раньше не слышали, при повороте ключа или нажатии кнопки «Старт», вам следует обратить внимание.Любой щелчок, скрежет или жужжание могут указывать на надвигающуюся смерть стартера. Когда компоненты стартера изношены или не зацепляются должным образом, часто возникает скрежещущий звук, похожий на тот, который вы слышите, если снова случайно включите ключ зажигания после запуска двигателя. Если игнорировать симптом скрежета, это также может привести к повреждению маховика двигателя.

#3: Периодические проблемы с запуском автомобиля

Если вы пытаетесь завести автомобиль, но двигатель не запускается мгновенно, а затем вы пытаетесь снова, и он работает нормально, скорее всего, у вас проблема с реле стартера.Реле стартера либо подает полный электрический ток, либо ничего не посылает на стартер. Это функция «все или ничего». Иногда из-за поврежденного реле стартер издает щелкающий звук при включении зажигания. Итак, если вы испытываете обе эти проблемы — прерывистый запуск и щелкающий звук — отнесите свой автомобиль к опытному механику.

#4: Стартер остается включенным после запуска

Пусковая цепь должна замкнуться после запуска двигателя и отпускания ключа или кнопки запуска.Если вы слышите непрерывный скрежещущий звук из-под автомобиля после того, как двигатель запущен и работает, возможно, реле стартера заело. Когда это произойдет, реле будет продолжать работать, как будто вы пытаетесь завести автомобиль. Реле стартера залипает, когда оно приварено друг к другу. Вам нужно немедленно решить эту проблему. Если проблема не исчезнет, ​​реле застрянет во включенном положении, что в конечном итоге приведет к серьезному повреждению всей системы стартера и маховика коробки передач.

#5: Дым

Стартер механический и работает от электричества. Если ваш автомобиль не заводится, а вы продолжаете пытаться его завести, это может привести к перегреву системы. Когда стартер перегревается из-за продолжающейся подачи питания, вы увидите или почувствуете запах дыма, выходящего из-под двигателя. Возможными причинами могут быть короткое замыкание, перегоревший предохранитель или проблема с замком зажигания. В любом случае, вам следует обратиться к сертифицированному механику, как только вы заметите эту ситуацию.

#6: Стартер срабатывает, но двигатель не запускается

Вы можете повернуть ключ зажигания или нажать кнопку «Старт» и услышать, как работает стартер, но двигатель не запускается. Иногда проблема со стартером механическая. В этом случае шестерня, соединенная с маховиком, сорвалась или сместилась относительно маховика. В любом случае двигатель не заведется. В этом случае сертифицированный механик должен заменить стартер.



#7: Аккумулятор

Возможно, на приборной панели горят лампочки, а фары работают, поэтому вы думаете, что питание на систему запуска подается, но двигатель не заводится.На самом деле это может быть проблемой с вашей батареей, потому что для запуска двигателя требуется много энергии. Попробуйте начать с джемпера или стартового пакета. Если он запускается, это указывает на то, что источником проблемы является слабый аккумулятор. Часто, особенно в зимние месяцы, проблемы с запуском связаны с аккумулятором.

Позвоните нам!

Наша команда профессиональных техников выполняет плановое техническое обслуживание и ремонт автомобиля, что может спасти вас от затруднительного положения! Когда вы заметите любой из этих 7 признаков плохого стартера, приходите к нам в Reliable Imports.Позвоните нам сегодня по телефону 919-324-3019, чтобы назначить встречу.

Моя машина долго не заводится. Я должен беспокоиться?

Немногие звуки вызывают больше стресса, чем вращение двигателя снова и снова. К тому времени, когда машина действительно заводится — если вообще заводится, — вы на нервах беспокоитесь о том, что опоздаете к месту назначения, задаетесь вопросом, заведется ли ваша машина на следующей остановке или она оставит вас в затруднительном положении. Все возможности могут наполнить вас тревогой.

Задержка запуска автомобиля может быть вызвана несколькими причинами.Некоторые из них просты в решении, в то время как другие немного сложнее. Здесь мы обсудим шесть возможных причин.

Но сначала давайте рассмотрим шаги, необходимые для фактического запуска вашего автомобиля.

Автомобильный стартер: как он работает

Когда вы поворачиваете ключ в замке зажигания или нажимаете кнопку запуска автомобиля, он запускает электродвигатель с батарейным питанием. Этот мотор запускает вращение двигателя, который всасывает воздух и топливо в свои цилиндры для смешивания.Затем эта смесь будет поступать в камеры сгорания двигателя, где система зажигания обеспечивает искру. Эта искра воспламеняет топливно-воздушную смесь, вызывая небольшой взрыв, который толкает поршень в цилиндре двигателя, приводя двигатель в движение, когда поршни приходят в движение.

Но вся эта последовательность начинается с того первого сигнала от автомобильного ключа или кнопки зажигания, который подает электрический ток от аккумулятора к соленоиду через толстые провода. Соленоид представляет собой небольшой переключатель, который подключается к электромагниту для замыкания цепи стартера, включая стартер.Электрический стартер крепится к валу, который ведет к зубчатому колесу, называемому шестерней. Шестерня соединена с большим зубчатым венцом на маховике двигателя или гибкой пластине, которая запускает вращение двигателя.

Если все это звучит немного сложно, так оно и есть. Система стартера включает в себя несколько компонентов, которые работают вместе, чтобы посылать сигналы от зажигания к двигателю. Проблема может возникнуть с любой из этих частей. Конфигурация и дизайн этих деталей могут варьироваться в зависимости от возраста и марки вашего автомобиля.

К счастью, хороший автомобильный техник должен быть знаком с тонкостями многих различных типов транспортных средств. Если вы не можете понять, почему ваш автомобиль медленно заводится, вы можете и должны заручиться помощью профессионалов.

Почему моя машина долго не заводится?

Причина того, что вашему автомобилю требуется больше времени для запуска, может зависеть от множества условий, включая погоду, состояние аккумулятора, исправность стартера, исправность топливного насоса и другие факторы.

Если ваш автомобиль медленно заводится или что-то не так с вашим автомобилем, может быть сложно найти причину.Вот почему вы захотите получить оценку и диагностический осмотр в местном автомагазине. Компания Rainbow Muffler из Огайо предоставляет эти услуги бесплатно.

Если вы пытаетесь понять, что не так, вот несколько вариантов того, что беспокоит ваш автомобиль.

Поиск и устранение неисправностей медленно заводящегося автомобиля



Симптом: Ваш автомобиль медленно заводится, и вы не можете вспомнить, когда в последний раз заправлялись бензином.

Возможная причина: Возможно, закончилось топливо или возникла проблема с давлением топлива.

Как решить эту проблему: Если у вас мало топлива, соберите немного бензина и добавьте его в бензобак, чтобы посмотреть, решит ли это проблему. Если это не так, автомобильный техник должен будет проверить давление топлива.



Симптом: Стартер вообще не работает или издает странные звуки. Приборная панель или фары могут тускнеть, когда вы заводите машину.

Возможная причина: Разряженный или умирающий аккумулятор.

Как это сделать: Во-первых, попробуйте запрыгнуть на машину с помощью соединительных кабелей.Изменения погоды и использование аккумулятора при выключенном двигателе могут временно разрядить аккумулятор. Если прыжки не работают, автомобильный техник может проверить заряд аккумулятора и проверить клеммы системы стартера, кабели и электрические соединения. При необходимости аккумулятор можно заменить.



Симптом: Ваш автомобиль медленно заводится только утром.

Возможная причина: Проблема с электрической системой или слабый аккумулятор.

Адрес: .Причиной проблемы может быть скрытая утечка в электрической системе. Диагностика механика укажет на ваш следующий шаг.



Симптом: Ваш автомобиль плохо заводится, и это точно не аккумулятор.

Возможная причина: Проблема с компьютером или датчиком влияет на момент зажигания. Это также могут быть ваши свечи зажигания.

Как обратиться: Ваш механик может провести диагностику, чтобы убедиться, что компьютер вашего автомобиля работает правильно.Они также могут осмотреть ваши катушки зажигания и свечи зажигания.



Симптом: Проблемы с запуском автомобиля только после того, как вы поехали, и пока двигатель еще теплый.

Возможная причина: Неисправный стартер или проблемы с зарядкой.

Как это решить: Пока ваш автомобиль работает на холостом ходу, посмотрите, насколько ярко светит ваш плафон. Если он яркий — это хороший знак. Включите все аксессуары в машине. Если подсветка купола становится тусклее, возможно, проблема в системе зарядки.Проконсультируйтесь со своим механиком.



Симптом: В холодное утро машина дольше не заводится.

Возможная причина: Низкие температуры делают моторное масло густым, что затрудняет его прокачку и увеличивает нагрузку на двигатель. Холодная погода также может повлиять на силу тока от аккумулятора вашего двигателя. Топливным форсункам также может потребоваться больше времени для подачи достаточного количества топлива в двигатель для сгорания.

Что делать: Дайте себе немного больше времени, чтобы выйти из дома в очень холодный день, чтобы ваш двигатель успел запуститься.Вы также можете оставить свой автомобиль в гараже, а не на открытой дороге, чтобы избежать перепадов температур.

Резюме

Напомним, вот несколько областей, которые могут быть причиной медленного запуска вашего автомобиля. Стоит изучить каждый из них в поисках своей проблемы:

• Нет топлива
• Давление топлива
• Разряженная или умирающая батарея
• Электрическая система
• Слабый аккумулятор
• Компьютер
• Датчики
• Свечи зажигания
• Неисправность стартера
• Проблемы с зарядкой
• Низкие температуры

Найдите ответы

Не позволяйте проблемам с медленным запуском автомобиля повышать уровень стресса.Технические специалисты Rainbow Muffler проводят бесплатные оценки и диагностические осмотры с использованием самых современных технологий, чтобы помочь вам быстро и безопасно вернуться в дорогу. Позвоните нам сегодня для бесплатной диагностической проверки в одном из шести офисов Rainbow Muffler & Brake в Кливленде, штат Огайо!

Двигатель Автостартер Стартер представляет собой электродвигатель, который проворачивает или «прокручивает» двигатель для запуска. Он состоит из мощного электродвигателя постоянного тока (постоянного тока) и соленоида стартера, прикрепленного к двигателю (см. рисунок).Пусковой двигатель Пусковой двигатель. Нажмите, чтобы увеличить фото. В большинстве автомобилей стартер прикручен к двигателю или трансмиссии. Стартер питается от основного 12-вольтового аккумулятора автомобиля. Для запуска двигателя стартеру требуется очень большой электрический ток, а это значит, что батарея должна иметь достаточную мощность. Если аккумулятор разряжен, фары в автомобиле могут загореться, но мощности (тока) будет недостаточно, чтобы провернуть стартер. Каковы симптомы плохого стартера: При запуске автомобиля с полностью заряженным аккумулятором происходит одиночный щелчок или вообще ничего не происходит.Стартер не работает, хотя на клемме управления стартером есть 12 Вольт. Другой симптом – это когда стартер работает, но не проворачивает двигатель. Часто это может вызвать громкий визг при запуске автомобиля. Конечно, это также может быть вызвано поврежденными зубьями зубчатого венца гибкой пластины или маховика. Соленоид стартера Типичный соленоид стартера имеет один маленький разъем для управляющего провода стартера (белый разъем на фото) и две большие клеммы: одну для положительного кабеля аккумуляторной батареи, а другую — для толстого провода, питающего сам стартер (см. схему ниже).Соленоид стартера работает как мощное электрическое реле. При активации через клемму управления соленоид замыкает силовую электрическую цепь и передает энергию аккумулятора на стартер. В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепиться с зубчатым венцом гибкой пластины двигателя или маховика. РЕКЛАМА Схема пусковой системы Упрощенная схема системы запуска. Как мы уже упоминали, стартеру для проворачивания двигателя требуется очень большой электрический ток, поэтому он соединен с аккумулятором толстыми (большими калибрами) кабелями (см. схему).Отрицательный (массовый) кабель соединяет отрицательную «-» клемму аккумуляторной батареи с блоком цилиндров двигателя или трансмиссией рядом со стартером. Положительный кабель соединяет положительную «+» клемму аккумуляторной батареи с соленоидом стартера. Часто из-за плохого контакта на одном из кабелей аккумулятора стартер не работает. Как работает система запуска: Когда вы поворачиваете ключ зажигания в положение START или нажимаете кнопку START, если коробка передач находится в положении Park или Neutral, напряжение аккумуляторной батареи проходит через цепь управления стартером и активирует соленоид стартера.Соленоид стартера приводит в действие стартер. В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепить ее с маховиком двигателя (гибкая пластина в автоматической коробке передач). Маховик крепится к коленчатому валу двигателя. Стартер вращается, проворачивая коленчатый вал двигателя, позволяя двигателю запуститься. В автомобилях с кнопочным пуском система отключает стартер, как только…

Двигатель Автостартер Стартер представляет собой электродвигатель, который проворачивает или «прокручивает» двигатель для запуска.Он состоит из мощного электродвигателя постоянного тока (постоянного тока) и соленоида стартера, прикрепленного к двигателю (см. рисунок). Пусковой двигатель Пусковой двигатель. Нажмите, чтобы увеличить фото. В большинстве автомобилей стартер прикручен к двигателю или трансмиссии. Стартер питается от основного 12-вольтового аккумулятора автомобиля. Для запуска двигателя стартеру требуется очень большой электрический ток, а это значит, что батарея должна иметь достаточную мощность. Если аккумулятор разряжен, фары в автомобиле могут загореться, но мощности (тока) будет недостаточно, чтобы провернуть стартер.Каковы симптомы плохого стартера: При запуске автомобиля с полностью заряженным аккумулятором происходит одиночный щелчок или вообще ничего не происходит. Стартер не работает, хотя на клемме управления стартером есть 12 Вольт. Другой симптом – это когда стартер работает, но не проворачивает двигатель. Часто это может вызвать громкий визг при запуске автомобиля. Конечно, это также может быть вызвано поврежденными зубьями зубчатого венца гибкой пластины или маховика.соленоид стартера Типичный соленоид стартера имеет один маленький разъем для управляющего провода стартера (белый разъем на фото) и два больших вывода: один для положительного кабеля аккумуляторной батареи, а другой — для толстого провода, питающего сам стартер (см. схему ниже). ). Соленоид стартера работает как мощное электрическое реле. При активации через клемму управления соленоид замыкает силовую электрическую цепь и передает энергию аккумулятора на стартер. В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепиться с зубчатым венцом гибкой пластины двигателя или маховика.РЕКЛАМА — ПРОДОЛЖИТЕ ЧИТАТЬ НИЖЕ Кабели батареи Схема пусковой системы Упрощенная схема системы запуска. Как мы уже упоминали, стартеру для проворачивания двигателя требуется очень большой электрический ток, поэтому он соединен с аккумулятором толстыми (большими калибрами) кабелями (см. схему). Отрицательный (массовый) кабель соединяет отрицательную «-» клемму аккумуляторной батареи с блоком цилиндров двигателя или трансмиссией рядом со стартером. Положительный кабель соединяет положительную «+» клемму аккумуляторной батареи с соленоидом стартера.Часто из-за плохого контакта на одном из кабелей аккумулятора стартер не работает. Как работает система запуска: Когда вы поворачиваете ключ зажигания в положение START или нажимаете кнопку START, если коробка передач находится в положении Park или Neutral, напряжение аккумуляторной батареи проходит через цепь управления стартером и активирует соленоид стартера. Соленоид стартера приводит в действие стартер. В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепить ее с маховиком двигателя (гибкая пластина в автоматической коробке передач).Маховик крепится к коленчатому валу двигателя. Стартер вращается, проворачивая коленчатый вал двигателя, позволяя двигателю запуститься. В автомобилях с кнопочным пуском система отключает стартер, как только…

Ваш автомобиль заводится, но не заводится? Вот исправление [2022]

Благодаря достижениям в области технологий, запустить современный автомобиль часто так же просто, как нажать кнопку. Однако иногда что-то работает не так, как задумано, и машина переворачивается, но не заводится.

Когда двигатель прокручивается, но машина не заводится, основной проблемой может быть ряд причин, от неисправных свечей зажигания до плохой степени сжатия.

В этом руководстве мы рассмотрим наиболее распространенные причины, чтобы вы могли решить проблему как можно скорее.

Начнем прямо сейчас!

Почему моя машина заводится, но не заводится?

Система зажигания отвечает за запуск двигателя. Хотя для запуска двигателя требуется всего пара секунд, система зажигания состоит из множества компонентов, которые работают вместе.

Когда вы поворачиваете ключ или нажимаете кнопку запуска автомобиля, стартер, работающий от электричества, запускает двигатель, и слышен звук проворачивания.

Знакомый звук, который вы слышите при запуске автомобиля, создается движением коленчатого вала и поршней, что является началом цикла двигателя.

Если машина заводится, но не заводится, проблема кроется в одном из компонентов описанной выше цепной реакции.

Обычно, когда вы слышите, как машина постоянно проворачивается, виноват не стартер, а другая часть.Наиболее распространенные причины связаны со следующими компонентами:

• Подача топлива
• Свечи зажигания
• Коленчатый вал
• Степень сжатия
• Аккумулятор

В следующих разделах вы узнаете, как проверить всех этих потенциальных виновников и узнать, как их устранить.

Плохой расход топлива

Для того, чтобы двигатель запустился и работал правильно, топливо должно быть доставлено в камеру сгорания. Если надлежащий поток топлива не будет обеспечен, двигатель не запустится.

Тремя основными причинами плохой подачи топлива являются проблемы с топливным насосом , топливной форсункой , или просто пустым топливным баком .

Плохой топливный насос

Топливный насос отвечает за перекачку топлива из топливного бака в топливную форсунку. Если вы подозреваете, что виноват топливный насос, есть простой способ проверить его.

При включении зажигания (без запуска двигателя) вы должны услышать срабатывание топливного насоса и издать небольшой жужжащий звук.

В некоторых автомобилях топливный насос включается одновременно с запуском двигателя, что значительно затрудняет слышимость работы топливного насоса. Если вы заметили, что топливный насос активируется, это хороший знак, но, возможно, потребуется дальнейшее тестирование.

Плохая топливная форсунка

Поскольку топливный насос подает топливо, топливная форсунка отвечает за его передачу в камеру сгорания. Если в вашем автомобиле используется топливная форсунка с корпусом дроссельной заслонки, вы можете визуально осмотреть распыление.

Если в вашем автомобиле используется электронный топливный инжектор, лучший способ убедиться в его исправности — это прислушаться к нему.Для этого можно использовать как дешевый механический стетоскоп, так и даже отвертку.

С помощью стетоскопа или отвертки поместите инструмент на корпус инжектора и прислушайтесь к щелчку. Звук, который вы, надеюсь, услышите, — это открытие и закрытие клапана.

Пустой топливный бак

Если нет топлива, неудивительно, что двигатель не запустится, как бы вы ни старались. Если это так, то решение самое простое из этого списка: заправить машину топливом.

Убедитесь, что топливный бак пуст, и все топливопроводы не повреждены.

Плохие свечи зажигания

Свечи зажигания

воспламеняют топливно-воздушную смесь в камере сгорания. Если топливно-воздушная смесь не сгорает, двигатель работать не будет.

Плохие свечи зажигания наиболее заметно влияют на двигатель во время движения, так как двигатель склонен к пропускам зажигания, имеет неровный холостой ход, труднее разгоняется и т. д.

Если вы заметили эти симптомы до того, как у вас возникли проблемы с запуском автомобиля, проблема может быть в свечах зажигания.

Тестер свечей зажигания может помочь вам диагностировать проблему, однако во многих случаях неисправные свечи зажигания можно определить визуально. Вы также должны убедиться, что катушки зажигания не являются настоящим виновником.

Неисправность коленчатого вала

Коленчатый вал играет ключевую роль в синхронизированных событиях, происходящих при работе двигателя.

Если в этом случае виноват коленчатый вал, то, скорее всего, это связано с неисправным датчиком положения коленчатого вала.

Датчик положения отправляет информацию в ЭБУ, что, в свою очередь, позволяет свечам зажигания срабатывать точно в нужный момент.

Таким образом, неисправный датчик приведет к неэффективному сгоранию, что приведет к недостаточному уровню выработки энергии для поддержания работы двигателя (или его запуска).

Недостаточная степень сжатия

Степень сжатия, недостаточная для сгорания воздушно-топливной смеси, приведет к результату, аналогичному неисправному датчику коленчатого вала, как описано выше.

В этом случае отсутствие компрессии, скорее всего, связано с утечкой из-за плохих уплотнений и прокладок.Также проблема может быть в неисправном ремне ГРМ.

Чтобы решить эту проблему, следует заменить поршневые кольца, уплотнения клапанов или что-либо еще, что может препятствовать адекватной степени сжатия.

Проблема с батареей

Как упоминалось ранее, стартер играет жизненно важную роль в запуске двигателя, и он питается от электричества. Поскольку двигатель не работает, вся электроэнергия должна поступать от аккумулятора, а не от генератора.

Неисправный стартер обычно издает скрежет.Если вы слышите это, вам следует прекратить попытки завести автомобиль, так как вы можете серьезно повредить маховик.

Если аккумулятор или стартер неисправны, стартер может не получить достаточно мощности для запуска двигателя. Есть также другие компоненты, которые питаются от электричества, например, топливный насос.

Неисправный аккумулятор не сможет питать все эти компоненты одновременно, что сделает невозможным запуск автомобиля.

Еще одна возможная причина неисправности блока питания – проблема со сгоревшим предохранителем.Чтобы проверить предохранители, просто включите зажигание и используйте контрольную лампу, чтобы проверить, есть ли ток.

Заключение

Если двигатель проворачивается, но машина не заводится, что-то не так с системой зажигания. Система состоит из множества компонентов, любой из которых может быть виноват в неудачном старте.

Если автомобиль не издает неприятный скрежещущий звук, вероятно, виноват не стартер.

В большинстве случаев ответственные компоненты обычно связаны с подачей топлива, свечами зажигания, коленчатым валом, степенью сжатия или блоком питания.
