Стартер не крутит и не щелкает

Автор: Trip | 2017-02-28

Стартер в конструкции транспортных средств обеспечивает запуск силового агрегата. Поэтому, когда возникают проблемы с запуском, большинство автовладельцев задаются вопросом: почему стартер перестал крутить, а его втягивающее не щелкает? Несмотря на то, что работа устройства запуска двигателя длится всего лишь несколько секунд, его поломка полностью парализует эксплуатацию автомобиля, поскольку нормально завести его мотор можно лишь с толкача, правда это возможно лишь на МКПП (механическая коробка перемены передач), либо при помощи кривого стартера (если он предусмотрен конструкцией).

Определить причину неисправности в системе запуска двигателя и устранить неполадки можно самостоятельно, тем более что для этого не требуются сложные диагностические приборы и инструментальная база. Но, диагностику работоспособности стартера невозможно будет провести без измерительных приборов, самым доступным из которых является мультиметр.

Неисправности и их особенности

Во время работы устройства запуска силового агрегата, вся нагрузка передается его втягивающему реле. Поэтому, на вопрос: почему щелкает стартер, можно ответить, что реле начинает функционировать, издавая характерные звуки. Это говорит о наличии неисправности, поскольку стартер в этот момент не работает и не крутит коленвал автомобильного двигателя. Возникновение подобных симптомов характерно для следующих ситуаций:

  • замыкание или подгорание витков обмоток ротора либо статора;
  • выработка втулок, которая послужила причиной заклинивания вала электродвигателя;
  • пробой ротора на «массу».

Без демонтажа устройства с автомобиля и полной его разборки обнаружить подобные неисправности не получится.

Тяговое щелкает из-за того, что его сердечник движется между втягивающей и фиксирующей обмотками, и если напряжение на последней недостаточное, он не может удержаться и возвращается в первоначальное положение. Наличие щелчков является свидетельством неудачных попыток сердечника удержаться в необходимом положении.

Запустить мотор и начать движение не удастся, поскольку стартер перестает крутить, а втягивающее реле щелкает, что не позволяет бендиксу и маховику войти в зацепление.

Заметим, что если не удалось запустить двигатель транспортного средства с первого раза, это вовсе не является свидетельством неисправности стартера. Вероятно, что большинство систем еще не включились в работу, для этого необходимо заново провернуть ключ зажигания.

Помимо втягивающего реле, вызывать неполадки в работе системы запуска мотора могут подгоревшие контакты (это сопровождается характерным горелым запахом, а в некоторых случаях – дымом), отсутствие массы, нарушение целостности электрической сети, разряженный источник питания. Устранение этих неисправностей осуществляется в индивидуальном порядке.

Почему стартер не крутит и не щелкает втягивающее реле?

На практике, большая часть неполадок и сбоев при работе стартера заключается в проблемах с электрической частью. Механические поломки встречаются реже. Проблемы с запуском силового агрегата транспортного средства, которые вызваны наличием неисправностей в электрике.

Если не удается завести автомобиль, необходимо проверить на работоспособность его аккумуляторную батарею, поскольку стартер запитан от нее. При недостаточном заряде источника питания, могут полностью отсутствовать характерные звуки работы системы запуска моторного агрегата. Измерить заряд АКБ можно при помощи вольтметра. Если он составляет менее 9В, необходимо подзарядить батарею, иначе дальнейшая потеря емкости может негативно отразится на ее работе. В случае отсутствия тестера, определить насколько заряжен аккумулятор можно по яркости фар, правда, для этого нужен определенный опыт. Если при включенном дальнем свете и поворотами ключа зажигания в замке, фары начинают светить слабее, значит, заряд АКБ значительно снизился. При возникновении подозрения в том, что заряженный аккумулятор не питает электросеть машины, необходимо зачистить его клеммы, чтобы удалить с них оксидную пленку, из-за которой ухудшается контакт.

Если стартер щелкает, но не может крутить коленвал двигателя, необходимо протестировать втягивающее реле. Помимо выхода из строя этой детали, могут возникать проблемы с кабелем питания. Для определения работоспособности реле, рекомендуется его прямое подключение к клеммам аккумуляторной батареи. Если при таком соединении тяговое работает, причину неполадки необходимо искать в системе питания (повреждение проводов, подгорание контактов реле, наличие неисправности в замке зажигания). После устранения неполадок пусковая система мотора будет функционировать исправно.

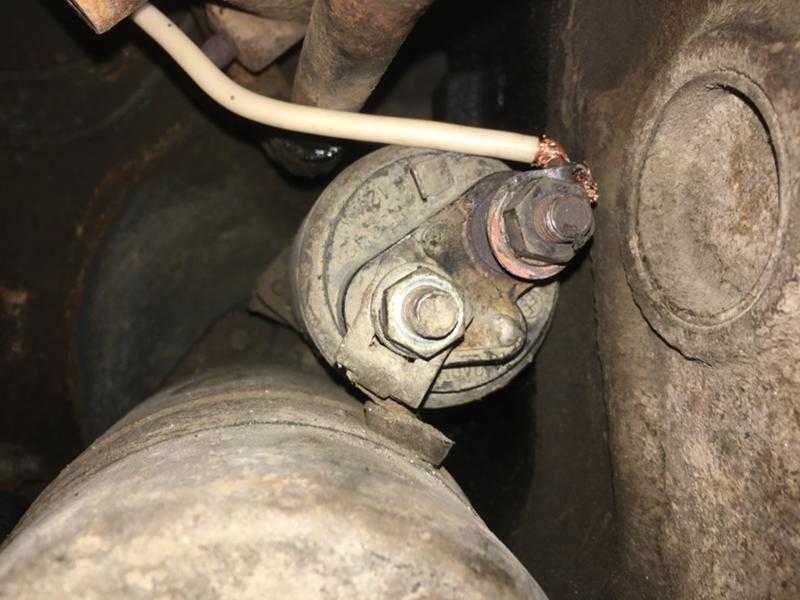

Недостаточный контакт либо его отсутствие приводит к потере тока в электрической сети автомобиля, из-за чего его потребители функционируют некорректно. Поэтому необходимо периодически уделять внимание всем сопряжениям в бортовой сети. Для нормального функционирования стартера необходим ток силой примерно 200А. При меньшей величине пускового тока срабатывает исключительно втягивающая обмотка реле. Однако силовой агрегат запуститься не может.

Особенности проверки работоспособности элементов пусковой системы автомобильного двигателя

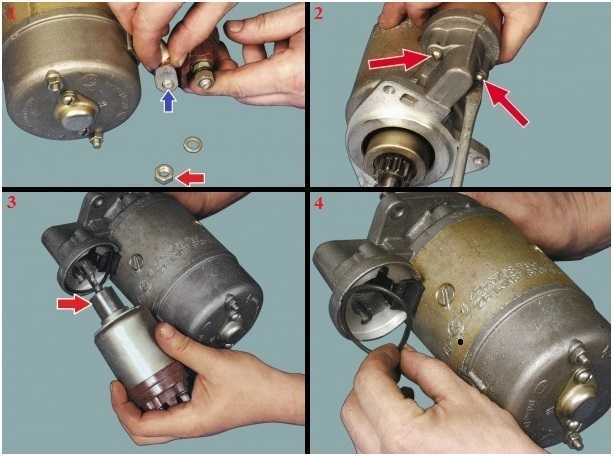

После визуального контроля состояния деталей системы пуска, приступают к демонтажу стартера для выполнения тестирования его составных частей:

  1. Определить насколько выработался щеточный узел можно лишь после разборки корпуса стартера. Несмотря на продолжительный эксплуатационный период щеток, они все же стираются. При этом их выработка на некоторых моделях стартеров не позволяет включаться в работу тяговому реле. При этом издаваемых им щелчков не будет слышно.
  2. Подгорание обмоток на катушках легко определить как визуально, так и по наличию горелого запаха. Поскольку восстанавливать их работоспособность не имеет смысла, придется выполнить замену стартера.

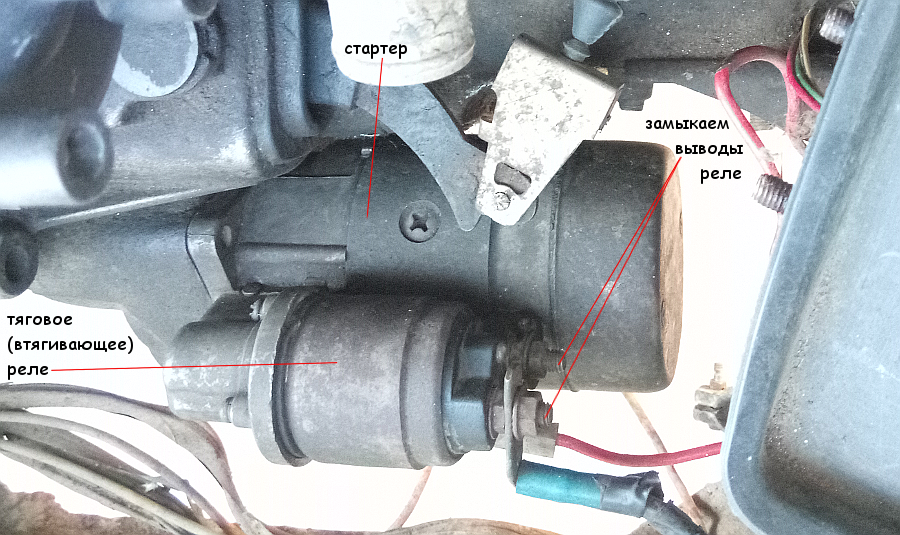

  3. Выполнение стресс-теста тягового возможно и без его корпуса. Для этого необходимо замкнуть при помощи отвертки две большие клеммы на реле, стараясь не зацепить элементы корпуса. О наличии проблем со втягивающем просигнализирует начало вращения вала.
    Заметим, что одним из неприятных последствий этого является подгорание контактных групп реле. Поскольку на них содержится специальное защитное покрытие, чтобы его не повредить, очищать нагар с них не рекомендуется. В этом случае показана только полная замена тягового.

Помимо описанных выше процедур, необходимо уделить внимание, замку зажигания, выполнив контроль напряжения в нем. Часто в этом узле пропадает контакт из-за покрытия проводов оксидной пленкой и образования участков коррозии. Для этого достаточно их почистить, пропаять, либо заменить.

Итоги и выводы

Как видно, в ситуации, когда втягивающее реле стартера щелкает, стартер не крутит, решить данную проблему не составит труда. Иногда достаточно просто зарядить источник питания, либо удалить оксидную пленку с его контактов либо соединений проводов. Но, в случае выхода из строя некоторых элементов стартера, дешевле будет попросту его заменить, нежели восстанавливать.

3.4 5 голоса

Рейтинг статьи

При запуске стартер щелкает, но не крутит (причины и ремонт)

Содержание

  1. Конструкция стартера
  2. Причины щелчков при запуске двигателя, проверка и  решения проблемы
  3. Неисправности втягивающего реле
  4. Сердечник стартера
  5. Механические проблемы
  6. Видео: Как проверить стартер, Щёлкает, но не крутит

Ничто так не приблизило ранние автомобили к массовости, как изобретение электростартера: пусковая рукоять была и неудобна, и небезопасна. За более чем сто лет использования конструкцию автомобильных стартеров успели «вылизать» практически идеально, но и сейчас она доставляет проблемы. Из них самая характерная – щелчки под капотом при запуске мотора, но двигатель стартер не крутит.


Конструкция стартера

Независимо от конкретного исполнения (редукторный/безредукторный, со статорной обмоткой или без нее), электростартер имеет в составе втягивающее реле. Этот электромеханический узел выполняет одновременно две функции:

  1. Он выталкивает вперед бендикс и приводную шестерню, позволяя ей сцепиться с зубчатым венцом маховика.
  2. Он разгружает контакты замка зажигания: ток, потребляемый стартером, велик, а втягивающее реле позволяет управлять стартером с помощью сравнительно малого тока.

Конструкция втягивающего реле проста: в его корпусе размещаются две обмотки разной мощности, втягивающие (откуда и название) в себя сердечник. На сердечнике установлена вилка, через рычаг перемещающая бендикс, а в конце хода сердечник замыкает силовые контакты («пятаки»), подающие питание на стартер напрямую от аккумулятора.


Две обмотки используются для снижения потребления тока: чтобы втянуть сердечник, необходимо большее усилие, чем для его удержания на месте. Как только сердечник втягивающего реле замыкает «пятаки», втягивающая обмотка оказывается зашунтированной, и работает только удерживающая обмотка.

Причины щелчков при запуске двигателя, проверка и  решения проблемы

Неисправности втягивающего реле

Таким образом, нетрудно додуматься до причин, по которым щелчок втягивающего реле может не сопровождаться срабатыванием стартера.
Простейшая из них – это проблемы с питанием: севший аккумулятор, окислившиеся клеммы. В момент, когда втягивающее реле включает обмотку стартера, происходит резкое падение напряжения, а с ним в строгом соответствии с законом Ома и тока в удерживающей обмотке. Энергии магнитного поля уже не хватает на то, чтобы противодействовать возвратной пружине втягивающего, и сердечник отходит наружу, разрывая цепь стартера. В зависимости от состояния автомобиля и аккумулятора это выливается как в одиночный щелчок стартера, так и в «пулеметную очередь» щелчков из-под капота.

Поэтому первое, что стоит проверить – это заряд аккумулятора, осмотреть клеммы на АКБ и при необходимости зачистить их. Уже гарантировав себе поступление электроэнергии «по назначению», приступаем к дальнейшей проверке.

Сердечник стартера

Сердечник стартера может и банально подклинивать внутри обмотки из-за грязи или ржавчины, что также вызовет щелканье стартера. Необязательно для этого иметь приличный пробег. Например, на RenaultFluence и Latitude автору доводилось неоднократно видеть это на новом автомобиле. «Ремонт» тут прост: достаточно упереть в корпус втягивающего реле твердый предмет (например, удлинитель из набора инструмента) и нанести по нему резкий, но несильный удар. После этого практически всегда втягивающее реле восстанавливает работоспособность без серьезных проблем в дальнейшем и щелчки исчезают.

Контактам втягивающего реле приходится коммутировать очень большой ток – так, обычный киловаттный электростартер потребляет более 400 ампер в момент включения, пусковой ток электродвигателей в разы превосходит номинальный. При выключении стартера в размыкающихся контактах возникает искра, приводящая к эрозии – в результате в один момент реле оказывается неспособно подать питание на обмотки стартера.

Рецепт лечения здесь известен с советских времен – о чистке «пятаков» автомобилистам было известно не понаслышке. Однако сейчас часто на автомобилях применяются неразборные втягивающие реле: в таком случае придется менять втягивающее в сборе.

При обрыве или перегорании удерживающей обмотки мотор не удастся запустить: как только «пятаки» замкнутся, возвратная пружина, упругости которой не противодействует удерживающая обмотка, разорвет цепь. При этом заново сработает удерживающая обмотка, и из-под капота раздастся характерный высокочастотный треск. Проверить состояние обмотки можно даже без омметра, вытащив стартер и подключив напрямую к аккумулятору (корпус на «массу», плюсовую силовую клемму – на обе клеммы втягивающего, питание и управление). Если плоской отверткой «помочь» бендиксу оставаться в выдвинутом состоянии, то стартер с неисправной удерживающей обмоткой будет спокойно крутиться.

Может быть неисправен и сам стартер – втягивающее реле нормально подает питание, но толку от этого нет. Большинство стартеров имеют статор в виде постоянных магнитов, и обмотка у них есть только на роторе. Износ щеток или ламелей коллектора приведет к тому, что при нормальном питании стартер не сможет вращаться. Частые длительные попытки запуска мотора тоже способны вызвать проблемы: перегрев статорной и/или роторной обмотки вызовут повреждение межвитковой изоляции, далее – короткое замыкание и перегорание обмотки.

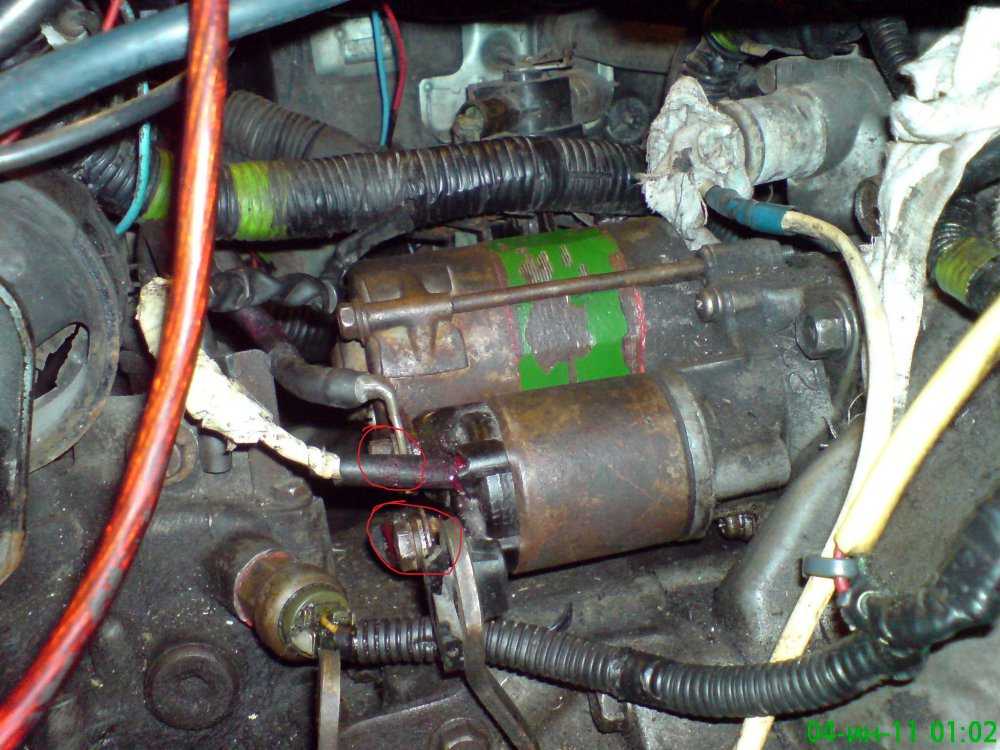

«Дедовский» способ проверки очень прост, и при достаточной доступности стартера из-под капота даже не потребует снятия стартера. Аккуратно замкните силовые контакты на корпусе втягивающего реле отверткой или гаечным ключом (внимание – не касайтесь при этом «массы»!). При этом питание на обмотку стартера пойдет напрямую без участия втягивающего реле. К тому же этот способ безопасен, так как без срабатывания втягивающего реле стартер не войдет в зацепление с маховиком, и не будет риска случайно завести машину, стоящую на передаче.

Если включенный напрямую стартер крутится без проблем – то виновато втягивающее. Второй «дедовский способ» окончательной проверки груб, но не менее эффективен в гаражных условиях: нужно попытаться затормозить бендикс работающего стартера прочным предметом (обычно к шестерне прижимают плоскую сторону молотка). Если стартер при этом останавливается – явен недостаток мощности, указывающий либо на межвитковое замыкание, либо на отказ одной из обмоток, если в конкретном стартере их несколько включено параллельно.

Использование широко распространенных мультиметров для проверки стартера малоэффективно: даже сопротивление измерительных щупов у них часто само по себе сопоставимо с сопротивлением отдельной обмотки. Единственное, на что можно рассчитывать – это на возможность прозвонки ротора на «массу» в поисках коротких замыканий. Для этого один щуп закрепляется на сердечнике ротора, вторым по очереди нужно прикасаться к каждой отдельной ламели (контактной пластине) ротора. Замыканий на корпус здесь быть не должно.

Механические проблемы

Редко на автомобилях с большим пробегом возможно простое утыкание бендикса в зуб венца. Изначально и зубчатый венец маховика, и зубья бендикса имеют заходные фаски, позволяющие шестерням сцепиться даже при неточном попадании зуба бендикса на пропуск между зубьями маховика. Износ со временем приводит к затуплению заходных фасок, при этом возможна ситуация, когда зуб бендикса упрется в зуб маховика, не дав сердечнику втягивающего реле дойти до конца хода и замкнуть силовые контакты.

«Оживить» машину можно просто: либо замкнуть между собой клеммы на втягивающем реле, чтобы ротор провернулся в другое положение, либо, если нет удобного доступа к стартеру, провернуть сам коленвал за шкив генератора или гидроусилителя с помощью торцевой головки и трещотки. Но это метод «аварийный» — не стоит откладывать ремонт, поскольку подобные проблемы продолжатся в дальнейшем.

Видео: Как проверить стартер, Щёлкает, но не крутит
