Устройство стартера ВАЗ 2108-2109-21099 » ВАЗ 2108, 2109, 21099, 2113, 2114 и 2115. Тюнинг, ремонт, переделка, статьи и многое другое. ВАЗ 21081, 21083, 21083i, 21091, 21093, 21093i

Кликните по картинке и она увеличится

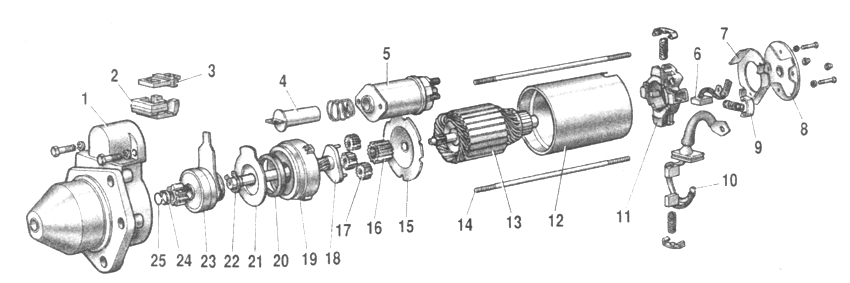

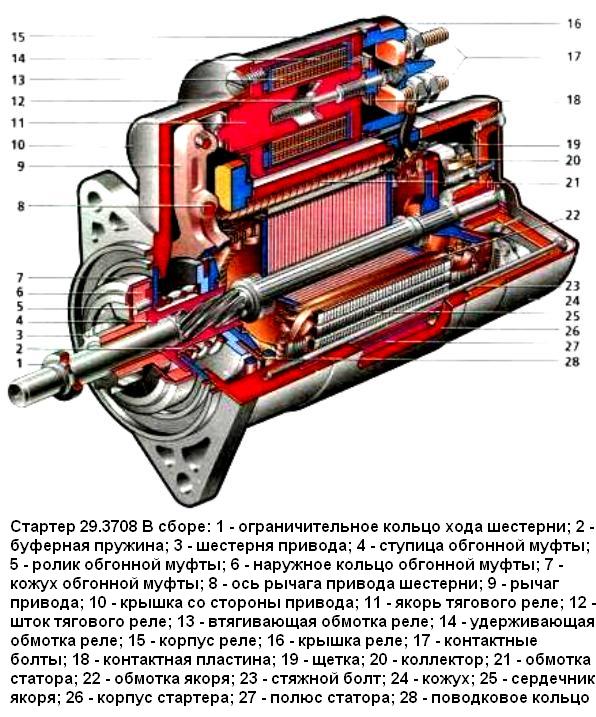

1. Вал якоря; 2. Шестерня привода; 3. Втулка шестерни; 4. Ролик муфты свободного хода; 5. Кожух муфты; 6. Ось рычага привода шестерни; 7. Крышка стартера со стороны привода; 8. Рычаг привода шестерни; 9. Якорь тягового реле; 10. Корпус тягового реле; 11. Втягивающая обмотка тягового реле; 12. Удерживающая обмотка тягового реле; 13. Шток тягового реле; 14. Сердечник тягового реле; 15. Контактная пластина; 16. Крышка тягового реле; 17. Контактные болты; 18. Торцевой коллектор; 19. Щетка; 20. Пружина щетки; 21. Втулка крышки стартера; 22. Кожух; 23. Стяжной болт; 24. Крышка стартера со стороны коллектора; 25. Обмотка якоря; 26. Сердечник якоря; 27. Обмотка статора; 28. Полюс статора; 29. Корпус стартера; 30. Ограничительный диск; 31. Поводковое кольцо; 32. Центрирующий диск; 33. Буферная пружина; 34. Наружное кольцо муфты свободного хода; 35. Ступица муфты свободного хода; 36. Ограничительное кольцо хода шестерни; 37. Направляющий стержень; 38. Плунжер; 39. Стартер; 40. Вспомогательное реле включения стартера; 41. Монтажный блок; 42. Выключатель зажигания; 43. Генератор; 44. Аккумуляторная батарея; 45. I. Схема работы обгонной муфты.

Для раскручивания коленчатого вала двигателя до частоты, при которой он начнет работать (т.е. для пуска двигателя), применяется стартер типа 29.3708. Он проворачивает коленчатый вал шестерней за зубчатый венец маховика. Мощность стартера составляет 1,3 кВт при потребляемой силе тока 260 А.

Стартер представляет собой четырехполюсный электродвигатель постоянного тока со смешанным возбуждением, с дистанционным электромагнитным включением и роликовой муфтой свободного хода. Он состоит из следующих основных частей: корпуса 29, якоря с муфтой свободного хода и шестерней 2 привода, двух крышек 7 и 24 и тягового реле 10.

Корпус и крышки соединены вместе двумя стяжными болтами.

Внутри стального корпуса 29 закреплены винтами четыре стальных полюса 28 с катушками обмотки возбуждения. Корпус вместе с полюсами и обмоткой представляет собой статор стартера. Три катушки обмотки (сериесные) соединены с обмоткой якоря последовательно, а одна (шунтовая) — параллельно. Поэтому возбуждение стартера и называется смешанным. Оно позволяет получить большой крутящий момент в заторможенном состоянии и сравнительно низкую частоту вращения якоря на холостом ходу, что уменьшает износ втулок подшипников и облегчает условия работы муфты свободного хода.

Между полюсами статора вращается якорь, собранный на валу 1. Сердечник 26 якоря набран из пластин электротехнической стали, напрессованных на среднюю часть вала. По окружности сердечника имеются продольные пазы, изолированные картоном, в которых находится обмотка 25 якоря, выполненная медной лентой. Концы обмотки припаяны к пластинам коллектора и для большей надежности зачеканены.

Вал якоря вращается в двух металлокерамических втулках, Задняя втулка 21 запрессована в крышке 24, а передняя расположена в картере сцепления и передний конец вала якоря входит в нее при установке стартера в гнездо картера сцепления.

Особенностью стартера 29.3708 является торцевой коллектор 18, напрессованный на заднюю часть вала якоря. Применение его позволило уменьшить длину и «массу» стартера. Кроме того, торцевой коллектор способствует более стабильной и длительной работе щеточного контакта. Коллектор выполнен -в виде пластмассового диска с залитыми в нем медными пластинами.

На переднем конце вала якоря расположена муфта свободного хода с шестерней 2 привода. При пуске двигателя муфта передает крутящий момент от вала якоря на шестерню, а после пуска разобщает шестерню и вал якоря, и поэтому вращение маховика на вал не передается. В результате якорь защищается от «разноса» — повреждения центробежными силами из-за чрезмерной частоты вращения.

Муфта состоит из наружного кольца 34, приклепанного к ступице 35, и внутреннего кольца, составляющего одно целое с шестерней 2. В пазах наружного кольца находятся ролики 4 с пружинами, плунжерами 38 и направляющими стержнями 37. Все они вместе с наружным кольцом и двумя упорными полукольцами завальцованы в стальном кожухе 5. Пазы наружного кольца имеют переменную ширину. В широкой части паза ролики могут свободно вращаться, а в узкой части заклиниваются между наружным и внутренним кольцами муфты.

Тяговое реле прикреплено к крышке 7. С его помощью дистанционно управляют включением стартера. Реле замыкает цепь питания обмоток якоря и статора, а также через рычаг 8 вводит шестерню 2 в зацепление с венцом маховика. Реле двухобмоточное, имеет втягивающую 11 и удерживающую 12 обмотки, намотанные в одну сторону. Начала обмоток припаяны к штекеру «50» на крышке реле. Конец удерживающей обмотки приварен к фланцу реле (т.е. соединен с «массой»), а конец втягивающей соединен с нижним контактным болтом реле.

Работа стартера. Стартер включается с помощью вспомогательного реле типа 111.3747-10, установленного в моторном отсеке. При повороте ключа в положение II («Стартер») замыкаются контакты «30» и «50» выключателя зажигания, и подается напряжение на обмотку вспомогательного реле 40. Оно срабатывает, и через его замкнутые контакты идет ток в обмотки тягового реле стартера. Под действием этого тока возникает магнитное усилие (около 10-12 кгс), втягивающее якорь 9 до соприкосновения с сердечником 14. Якорь втягивается и толкает шток 13 с контактной пластиной 15, которая замыкает контактные болты 17. Размеры штока подобраны так, что замыкание контактных болтов происходит еще до соприкосновения якоря с сердечником, и при дальнейшем ходе якоря сжимается пружина контактной пластины, сильнее прижимая ее к контактным болтам. Одновременно якорь реле рычагом 8 передвигает вперед муфту свободного хода с шестерней 2 и вводит ее в зацепление с венцом маховика.

При замыкании контактных болтов втягивающая обмотка реле обесточивается, так как оба ее конца оказываются соединенными с «плюсом» аккумуляторной батареи 44. Но поскольку якорь реле уже втянут, то для его удержания в этом положении требуется сравнительно небольшой магнитный поток, который обеспечивается одной удерживающей обмоткой 12.

Через замкнутые контакты тягового реле идет ток, питающий обмотки статора и якоря. Якорь стартера начинает вращаться, и его вращение через винтовые шлицы передается ступице 35 и связанному с ней наружному кольцу 34 муфты. Поскольку ролики 4 смещены пружинами в узкую часть паза наружного кольца, то они заклиниваются между наружным и внутренним кольцами муфты. Поэтому крутящий момент от вала якоря передается через муфту и шестерню к венцу маховика.

После пуска двигателя маховик начинает вращать шестерню стартера, и частота вращения шестерни начинает превышать частоту вращения якоря стартера. Внутреннее кольцо муфты (объединенное с шестерней) увлекает ролики в широкую часть паза наружного кольца 34, сжимая пружины плунжеров 38. В этой части паза ролики свободно вращаются, не заклиниваясь, и крутящий момент от маховика двигателя не передается на вал якоря стартера.

При выключении стартера контакты вспомогательного реле размыкаются, и ток питания обмоток стартера идет по следующему пути: «плюс’ аккумуляторной батареи -замкнутые контакты тягового реле — втягивающая 11, а затем удерживающая 12 обмотки тягового реле — «масса». Так как направление тока в витках обмоток противоположное, то магнитные потоки, создаваемые обмотками, компенсируют друг друга, и сердечник реле размагничивается. Якорь реле пружинами отжимается в исходное положение, и контакты реле размыкаются, отключая питание обмоток якоря и статора стартера.

Одновременно якорь тягового реле рычагом 8 передвигает муфту свободного хода назад и выводит шестерню из зацепления с венцом маховика. Якорь стартера тормозится силами трения щеток о коллектор, и он быстро останавливается.

Где находится главное реле ваз 2109 инжектор?

Стартер на ВАЗ 2109 не крутит – есть щелчки, но не хватает, где искать причину?

Здравствуйте, уважаемые автолюбители! Все. Но, особенно автолюбители ВАЗовских моделей. ВАЗовские стартера, несмотря на свою надежность, долговечность и выносливость, все же, рано или поздно выходят из строя.

Средний срок службы стартера составляет обычно 5-6 лет, что в два раза меньше срока службы двигателя. И будь-то неисправность стартера ВАЗ 21093, не крутит стартер ВАЗ 2109 или 21099 – проблему все равно придется решать путем диагностики, ремонта, а возможно даже замены этого компонента электрической части.

Так как по конструкции стартера ВАЗ отличаются совсем незначительно, примем к рассмотрению ситуацию, когда не крутит стартер ВАЗ 2109, 21099.

Провернув ключ в замке зажигания, вы можете обнаружить что:

• не работает стартер ВАЗ 2109,21099 после однократного щелчка;
• не срабатывает стартер ВАЗ 2109, 21099 после целой «трели» из частых последовательных щелчков;
• реакция стартера на поворот ключа полностью отсутствует.

Что же делать, если стартер не срабатывает? Конечно же – искать причину этого явления и пытаться ее устранить.

Не работает стартер ВАЗ 2109, 21099 после одного щелчка

Ремонтируем стартер на Самаре 2

Причин, почему не крутит стартер ВАЗ 2109, 21099, после однократного щелчка, может быть несколько.

Возможно, подгорели силовые болты на втягивающем реле. Этот дефект приводит к тому, что из поданных 12В, на стартер доходит всего около 6-7В.

Может быть погнута, сломана или как-то иначе деформирована вилка, которая выталкивает бендикс стартера. В этой ситуации бендикс не полностью подходит к маховику, сердечники в катушку входят лишь частично, не давая замкнуться контактам.

На звездочке бендикса стерлись зубья. Из-за этого втягивающее реле не может передать стартеру напряжение.

Также, причиной явления «одного щелчка» стартера могут оказаться: как порядком изношенные щетки или втулки якоря, так и замыкание в обмотке.

Не срабатывает стартер ВАЗ 2109, 21099 после частых щелчков

Треск стартера в ответ на поворот ключа в замке может говорить о необходимости зарядить аккумулятор, проверить, не окислились и не ослабли ли на нем клеммы. Многократные щелчки повторяются из-за того, что втягивающая обмотка втягивает сердечник, а удерживающая не может задержать и отпускает. Это может продолжаться до тех пор, пока батарея не сядет окончательно.

Не срабатывает стартер ВАЗ 2109,21099 и реакция на поворот ключа отсутствует

Отсутствие какой-либо реакции стартера на поворот ключа в замке иногда свидетельствует о коротком замыкании в обмотках (если при попытке запуска из стартера появляется дым и запах гари).

Если отсутствие реакции стартера не сопровождается «спецэффектами» в виде дыма и характерного запаха, стоит обратить внимание на состояние добавочного реле и контакты клемм аккумулятора. Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера

Такая же реакция стартера наблюдается при частичном разрушении кольца в редукторе стартера.

Если стартер не отзывается на поворот ключа в замке, нужно учесть, что причина может крыться в самом ключе. Если проверка подтвердит это, для устранения неполадок достаточно будет всего лишь заменить ключ зажигания.

Также может случиться, что сняв и разобрав стартер, вы не обнаружите никаких повреждений. Не спешите заменять его новым либо ехать в автосервис. Возможно, после того, как вы почистите стартер, нанесете новую смазку и установите его на место, он вновь обретет жизнь.

После того, как найдете и устраните неисправность стартера, постарайтесь в будущем не провоцировать его повторную поломку, ведь этому маловесному устройству и без того приходится нелегко – от его исправности зависит вращение массивного маховика и начало движения всей поршневой группы двигателя.

Замок зажигания ваз 2109 неисправности

Замок зажигания Ваз 2109 является очень важным и в то же время очень капризным механизмом автомобиля. И в сегодняшней статье мы постараемся разобрать его важность и капризность, т.е. его неисправности. Замок зажигания служит для подачи напряжения на электрические цепи в зависимости от расположения ключа. Замок состоит из 2-х частей. Это механическая и электрическая части.

Как уже было написано, в нашей девятке замок зажигания является очень важным механизмом. Через него проходят почти вся электрика автомобиля. Без замка зажигания могут работать только несколько приборов и это:

1. Габаритные огни.

2. Аварийная сигнализация.

3. Освещение салона.

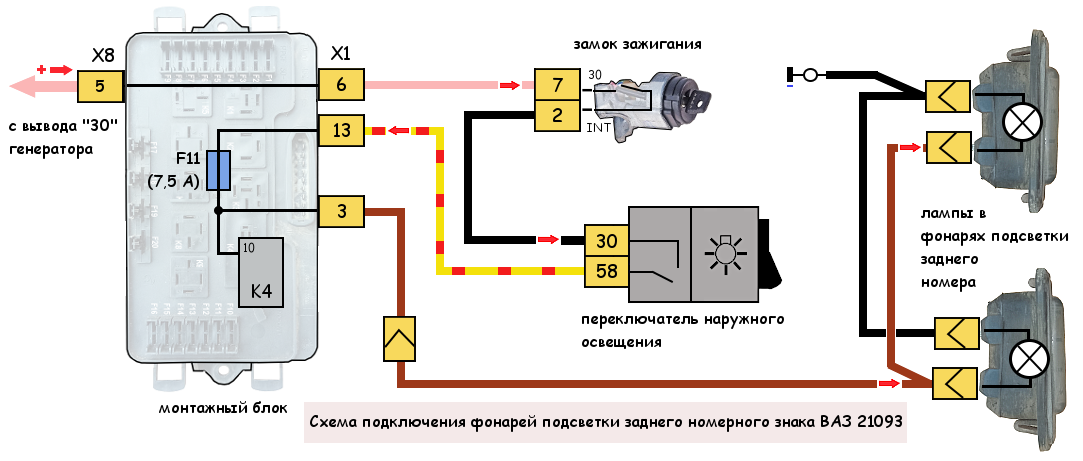

5. Подсветка заднего номера.

Это нужно для того чтобы при остановке на трассе или в городе в неосвещенном месте нам не нужно было включать зажигание, чтобы нас заметили.

Как проверить исправность предохранителей Ваз 2108

Если произошла перегрузка цепи в автомобиле Ваз 2108, один или несколько предохранителей прерывают цепь и выходят из строя. Однако если электрический прибор перестал работать, далеко не факт, что проблема в предохранителе. В таком случае верным решением будет диагностика элемента в блоке предохранителей, который отвечает за конкретный электрический прибор.

Определить какой именно предохранитель вышел из строя легко с помощью инструкции к автомобилю. В ней имеется «карта», в которой отображено, на каких местах установлены в блоке предохранителей элементы, отвечающие за тот или иной электрический прибор. По этой карте определяется местоположение предохранителя, из-за которого могла быть обесточена цепь электрического прибора, и далее необходимо провести его диагностику предохранителей.

Для того, чтобы проверить исправность предохранителя Ваз 2108 необходимо:

• Провести визуальный осмотр предохранителя на наличие обрыва.
• Проверить предохранитель мультометром
• Для проверки элемента цепи используется распространенный прибор – мультиметр, он же тестер. Прибор является незаменимым для автолюбителя, и он позволяет проверить предохранитель машины двумя способами. (проверка по напряжению и проверка по сопротивлению)

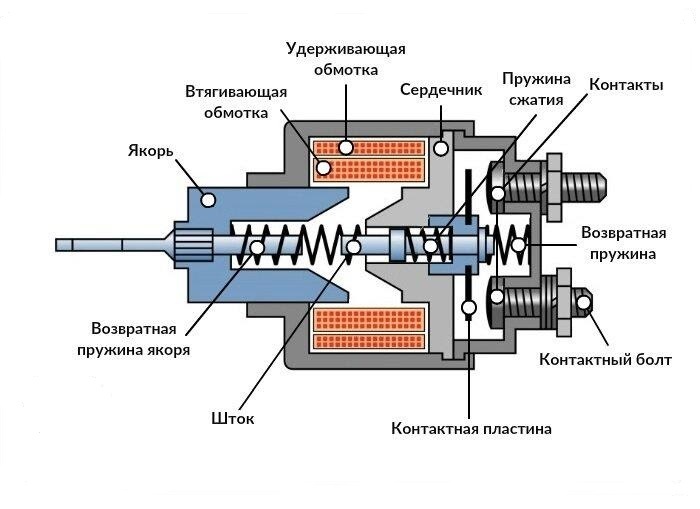

Конструкция и принцип работы реле включения стартера ВАЗ 2109

Функционирование реле основывается на электромагнетизме: медный проводник наматывается на трубчатый сердечник устройства, а когда ток проходит через эту конструкцию, возникает магнитное поле. Под влиянием образовавшегося силового поля якорь, расположенный в трубке, втягивается внутрь.

В конструкции описываемого устройства имеется две катушки.

Включение первой отмечается в тот момент, когда на реле подается напряжение, вторая начинает работать после того, как якорь заходит в сердечник.

Якорная обгонная муфта связана рычагом непосредственно с якорем. За счет этого реле, во-первых, контролирует процесс подачи на ДВС напряжения, во-вторых, дает возможность шестерне сцепиться с маховиком автомобильного двигателя.

Дополнительное реле стартера ВАЗ 2109 располагает несколькими контактными выводами. Два из них передают от аккумулятора авто ток, а один имеет статус управляющего (от него к замку зажигания транспортного средства тянется провод), который и контролирует работу всего устройства. Управляющий вывод является самым тонким, а силовые контакты внешне похожи на болты относительно большой толщины (они крепятся на текстолитовой крышке). Внутри реле контакты имеют прямоугольную либо круглую форму.

Как видите, конструкция реле достаточно проста, любой автолюбитель разберется в ней, потратив совсем немного времени. Задача данного узла машины – передавать на маховик стартера крутящего момента за счет выключения питания и разъединения провода после запуска мотора ТС.

Проверка и замена

Если автомобиль демонстрирует признаки неисправности, появились признаки поломки элементов системы зажигания, не спешите во всем сразу винить стартер, модуль. Зачастую виновником может оказаться незначительный по размерам и стоимости элемент — релюшка.

Для проверки реле вам необходимо:

• Вооружиться омметром или более подходящим для автомобилиста мультиметром, где есть все необходимые режимы;
• Выполнить проверку показателей сопротивления;
• Проверяем удерживающую катушку, подключив один вывод тестера к выводу подключения реле, а второй — на массу, то есть корпус;
• Далее выполняется проверка втягивающей обмотки. Здесь клеммы подключаются к болту подключения обмотки возбуждения электромотора стартера и болту подключения провода управления;
• При отсутствии сопротивления вывод только один — поломка.

Ремонтировать релюшку зажигания не имеет никакого смысла. Элемент подлежит только замене. К тому же, стоит он копейки.

Для замены вам потребуется выполнить несколько простых операций. Мастером по ремонту авто здесь быть вовсе не обязательно.

1. Отключите аккумуляторную батарею, сняв с нее минусовую клемму.
2. С помощью шлицевой отвертки открутите четыре самореза на кожухе рулевой колонки. Это позволит вам без труда снять элемент.
3. С помощью крестовой отвертки открутите еще один саморез, который удерживает нижнюю часть кожуха.
4. Демонтируйте защитный кожух рулевой колонки.
5. В нижней части располагается колодка жгута с проводами, куда подключено релюшка зажигания.
6. Чтобы заменить реле, вам необходимо просто отключить устройство от колодки, а на его место установить новый элемент.
7. Проверьте результат работы авто с уже новой релюшкой.

Как видите, ничего сложного в проверке и замене устройства нет. Выходит из строя оно не так часто, но следить за состоянием реле зажигания стоит.

Загрузка …

Ремонт стартера на ВАЗ 2109 своими руками: схема, разборка, замена втулки

Print this article Font size 16

Конструкция стартеров на ВАЗ 2109 отличается достаточно неплохими показателями надежности. Но по мере эксплуатации и с течением времени они все равно выходят из строя.

Внешний вид устройства

Конструкция и принцип работы

Чтобы разобраться в особенностях ремонта, необходимо для начала изучить конструкцию стартера и разобраться, как оно работает на благо вашего автомобиля.

Начнем с конструкции. Она включает четыре основных узла.

Узел	Особенности
Электромотор	По нему через четыре щетки передается постоянный ток
Муфта свободного хода с шестеренкой	Муфта или бендикс приводит в работу маховик двигателя вашего автомобиля
Тяговое реле	Служит для выдвижения бендикса с шестеренкой при включении электроприбора
Втулки	Обеспечивают легкое вращение муфты, ротора, шестерни. Одна втулка находится внутри стартера, а вторая — в картере сцепления.

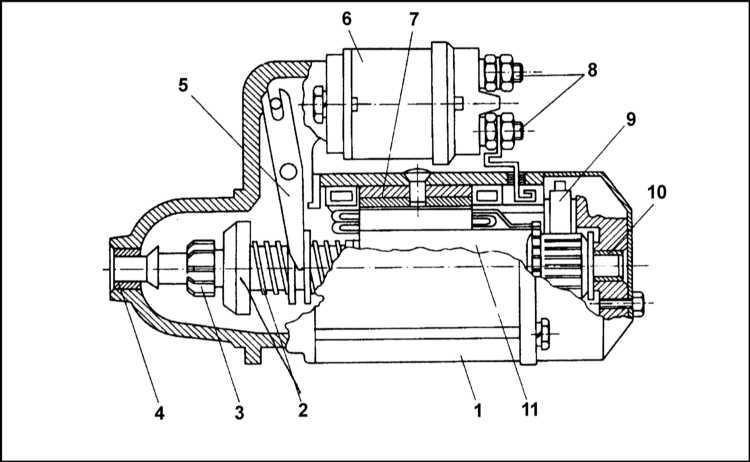

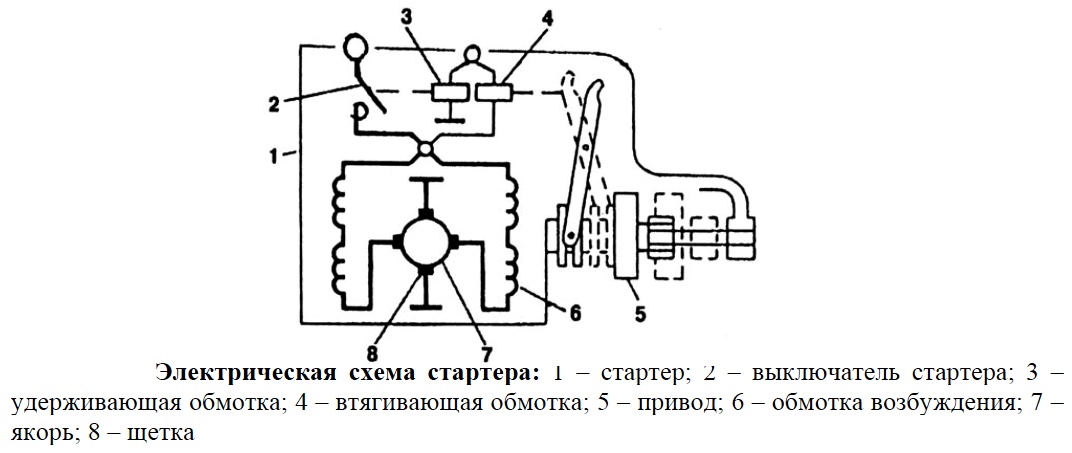

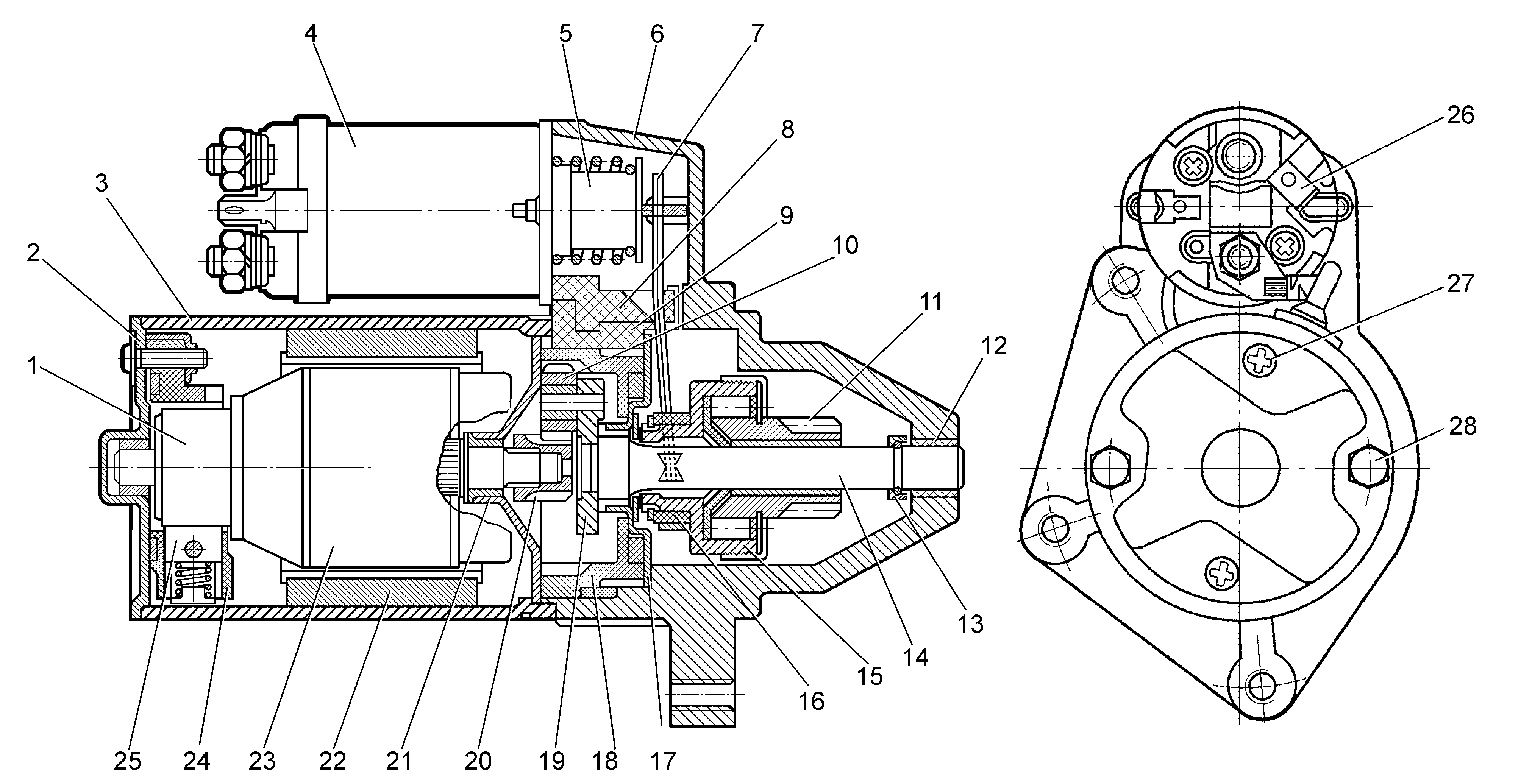

Схема устройства

Ознакомившись со схемой стартера, можно обсудить принцип его работы.

Принцип работы заключается в преобразовании электросигнала во вращательное движение шестерни привода. Через щетки на полюса электромотора передается ток. Одновременно с этим выдвигается муфта и шестерня соединяется с венцом маховика. Для запуска мотора нужно быстрое, но легкое вращение стартера. Когда двигатель завелся, муфта возвращается в начальное положение.

Ремонт стартера ВАЗ 2114 своими руками

Самым мощным электропотребителем является стартер ВАЗ 2114 на автомобиле. Нагрузка на ротор очень большая – электродвижущей силе приходится преодолевать сопротивление, которое вызывается компрессией в двигателе. И если стартер в плохом техническом состоянии, в нем имеется замыкание, ток потребления увеличивается. И максимум – это примерно 600-800 А (при заклинивании ротора).

1. Что обычно выходит из строя?
2. Снятие стартера
3. Разборка и ремонт своими руками

Что обычно выходит из строя?

На автомобиле ВАЗ 2114 своими руками стартер можно отремонтировать за час, не больше. При условии, что все компоненты будут заменены новыми. Чаще всего выходят из строя щетки стартера, они трутся о ламели и изнашиваются. В результате ротор не двигается при подаче на него напряжения. Иногда даже при повороте ключа зажигания появляются искры. На новых инжекторных автомобилях, в число коих входит ВАЗ 2114, устанавливается редукторный стартер. Его преимущество в том заключается, что его ротор вращается с большей скоростью, что позволяет облегчить запуск двигателя.

Его разборка практически не отличается от процедур, которые проводятся с обычным стартером. Еще одна типичная поломка – разрушение бронзовых втулок. На автомобиле ВАЗ 2114 они расположены:

1. Одна в задней крышке стартера, потребуется частичная разборка для ее замены.
2. Вторая – в блоке двигателя. Ее замену придется проводить через небольшое оконце в картере сцепления.

Если разбивается втулка, то на якоре электродвигателя отсутствует питание. Минус от аккумулятора не передается, либо же напряжение снижается за счет возникновения сопротивления. Результат – вращается ротор намного медленнее, а со стороны может показаться, будто аккумулятор сел. Эти симптомы характерны не только для ВАЗовских десяток, но и для автомобилей других серий и даже марок – «УАЗ», «Шевроле», и др.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

• Во время запуска двигателя возникает необычный шум;
• Полное отсутствие или медленное вращение стартера;
• Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
• Агрегат вращается с бендиксом, но потом сцепление разрывается;
• Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узла

Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов. Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер.

Диагностика

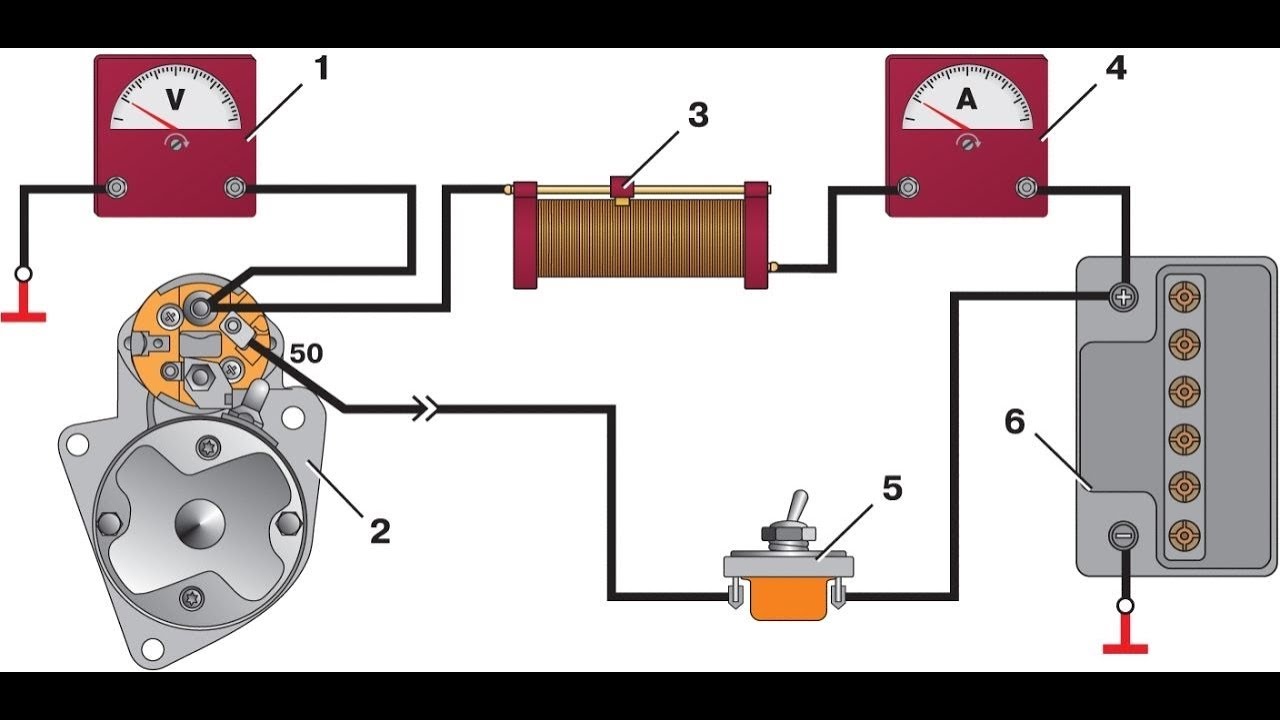

Чтобы провести диагностику, вооружитесь обычным тестером с режимом вольтметра.

1. Клеммы АКБ соедините с полюсами вашего измерительного прибора. Потребуется помощник, который будет за рулем.
2. Присоединив клеммы к вольтметру, смотрите на показания прибора. Если аккумулятор исправен, данные составят 11-13 В.
3. Поверните ключ зажигания, и в этот момент замерьте напряжение. Если потери составляют всего 1-2 Вольта, тогда стартер работает нормально, сопротивления не оказывает.
4. При снижении параметров вольтметра в 2 раза и более, причина в стартере. А точнее его втулках или щетках.
5. Снимите стартер и проверьте реле. К его выводам на корпусе подключите клеммы аккумулятора и передайте его 12 В. Если обгонная муфта при этом переместится в передней крышке, тогда реле работает отлично. Если нет, замените его.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

1. Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
2. Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
3. Отключите разъем проводов от вывода втягивающего реле стартера.
4. Открутите крепежную гайку с контактного болта реле, снимите провод.
5. Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.
6. 2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
7. Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

Стартер ВАЗ 2109 – как оценить неполадки и починить не хуже механика?

Для владельцев отечественных авто самостоятельный ремонт или сборка жизненно важных механизмов привычен и доступен, в этой статье попробуем повысить свой уровень мастерства и заменить стартер ВАЗ 2109 своими руками.

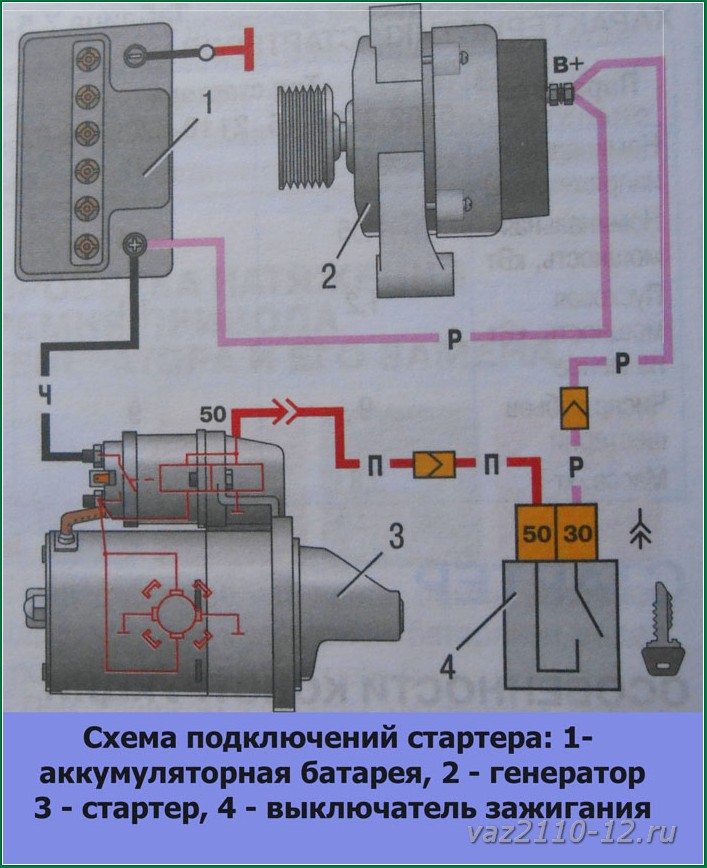

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Неисправности стартерного механизма

Если возникают какие-либо сложности с запуском авто, этот узел подозревается в первую очередь, но теперь, зная устройство стартера ВАЗ 2109, вы быстро сориентируетесь, куда смотреть. Насторожить также должны и различные звуки, похожие на металлический скрежет, вполне возможно, на вашем ВАЗ 2109 понадобится разборка стартера. Причина может крыться в маховике, и нужно будет заменить его венец. При этом скорей всего авто заведется, просто не сразу.

А вот если машина не заводится, и нет настораживающих звуков, тогда, возможно, придется осуществить замену муфты. Разберите стартер и демонтируйте ее, попробуйте прокрутить в обе стороны. Если она свободно вращается, то спокойно выкидывайте вышедшую из строя деталь. Понять, что необходимо снятие и замена износившихся щеток стартера, установленного на ВАЗ 2109, можно по характерному щелчку, после которого ожидаемый запуск мотора не состоится.

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Ремонт

Далее вам предстоит поочередно проверить состояние и предпринять соответствующие меры по устранению проблем со следующими компонентами стартера:

• Щетки;
• Якорь;
• Обгонная муфта;
• Тяговое реле;
• Втулки.

Теперь обо всем поочередно.

Щетки

Сначала оцените, в каком текущем состоянии находятся щетки. Именно они в большинстве случаев становятся источником проблем со стартером.

1. Открутите пару винтов, которые удерживают защитную крышку. Теперь крышку легко снять.
2. Отверткой снимите с вала стопорное кольцо, а также не забудьте про регулировочные шайбы.
3. Открутите еще 2 гайки стяжных шпилек. Снимите крышку со стороны коллектора.
4. Отожмите при помощи отвертки пружины и извлеките щетки из держателя.
5. Замерьте щетки штангенциркулем или линейкой. Если высота составляет менее 12 миллиметров, щетки подлежат замене.
6. Также элементы лучше заменить, если на поверхности есть сколы, трещины и прочие дефекты.

Щетки

Якорь

Если со щетками все хорошо, следующим подозреваемым будет якорь.

1. Снимите корпус со стартером.
2. На якоре посмотрите на состояние коллектора, проверьте, цела ли обмотка.
3. При наличии нагара на коллекторе или признаков пробоя, зачистите эти участки мелкой наждачкой.
4. Проверьте с помощью мультиметра в режиме омметра обмотки якоря и статора.

Обгонная муфта

Параллельная проверка обгонной муфты с якорем позволит заодно заменить последний.

Для получения доступа к муфте вам предстоит извлечь якорь из передней крышки. Заодно поменяете его, если есть необходимость.

1. Снимите стопорное кольцо, расположенное возле обгонной муфты.
2. Снимите ограничительное кольцо.
3. Демонтируйте пластиковый упор рычага, что позволит достать якорь.
4. Достаньте промежуточную опору с вала.
5. Проверьте, в каком состоянии находятся зубья шестерни. Если имеются дефекты, узел меняется на новенький.

Бендикс или обгонная муфта

Тяговое реле

Замена тягового реле необходима в том случае, если при подаче напряжения на его выводы обгонная муфта не выдвигается. Иногда ВАЗ 2109 оснащается разборными реле. Но все же лучше не ремонтировать, а заменить новой релюшкой.

• Чтобы снять реле, открутите два винта, расположенные спереди;
• Приподнимите реле, отсоедините от рычага якорь;
• Достаньте релюшку из корпуса, прихватив пружину и якорь. Все элементы при необходимости меняются.

Реле

Ремонт и разборка стартера на ВАЗ 2107 своими руками

Вчера решил разобрать полностью свой б/у стартер, чтобы на наглядном примере показать, как выполняется его разборка и последующий ремонт устройства. Описывать буду также и про втягивающее реле, которое зачастую является причиной неработоспособности самого стартера. Пожалуй, с этого стоит и начать.

Очистка пятаков от нагара на втягивающем реле

Все это лучше всего выполнять на снятой детали, о чем можно прочитать здесь. После этого необходимо с помощью глубокой головки и воротка открутить три гайки крепления крышки к корпусу, как это наглядно показано на фото ниже:

Когда все гайки откручены, необходимо с этой же стороны надавить на все болты, и вытащить их с обратной стороны наружу:

Теперь аккуратно откидываем крышку реле, но не до конца, так как будет мешаться провод:

Обратите внимание на центральную медную пластину: ее обязательно нужно будет почистить от налета и нагара, если таковой присутствует. Также, необходимо открутить сами пятаки (всего два штуки), отвернув две гайки снаружи крышки:

И затем можно руками вынимать их оттуда, с обратной стороны:

Также тщательно очистите их при помощи мелкой наждачной бумаги до блеска:

После выполнения этой нехитрой процедуры можно все устанавливать на место в обратном порядке. Если проблема была именно в пригоревших пятаках, то она обязательно исчезнет!

Как заменить щетки стартера на ВАЗ 2107

Щетки на стартере также могут изнашиваться и служить причиной отказа устройства. В этом случае их необходимо заменить. На автомобилях семейства «классики»стартеры бывают немного отличающиеся друг от друга. Но особой разницы по замене щеток не будет. Необходимо будет либо снять заднюю крышку, под которой они находятся, предварительно открутив пару болтов. Либо же открутить всего лишь один болтик, который стягивает защитную скобу, под которой как-раз и находятся щетки:

А вот так все выглядит после:

Всего здесь располагаются 4 щетки, каждая из которых доступна для снятия через отдельное окошко. Достаточно лишь открутить один болтик ее крепления:

А затем отжав пружинный фиксатор, поддеть ее отверткой, и она легко вынимается:

Все остальные вынимаются точно так же, и менять их нужно сразу все. Установка проводится в обратной последовательности.

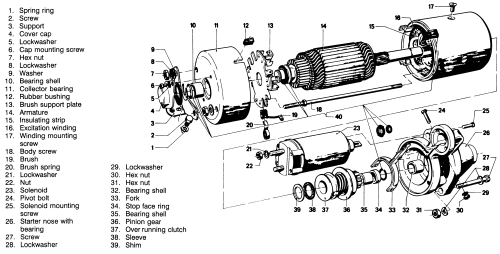

Разборка стартера ВАЗ 2107 и замена основных компонентов

Для того, чтобы разобрать стартер, нам понадобится следующий инструмент:

• Головка торцевая на 10
• Трещотка или вороток
• Ударная или силовая отвертка под ключ
• Отвертка плоская
• Молоток
• Ключ для силовой отвертки (в моем случае на 19)

Для начала откручиваем две гайки ключом на 10, которые показаны ниже:

После чего снимаем крышку, поддев отверткой если это необходимо:

После этого можно снимать со шпилек корпус вместе с обмоткой:

Если необходимо заменить обмотку, то здесь-то нам и понадобится силовая отвертка. Необходимо открутить 4 болта на корпусе с каждой стороны, как это наглядно приведено ниже:

После чего пластины, прижимающие обмотку, падают, и ее можно спокойно вынимать:

Так как часть с якорем у нас свободна, можно приступать к его демонтажу. Для этого тонкой отверткой поддеваем пластиковую скобу, на фото ниже она показана уже после сдвига:

И вынимаем якорь из передней крышки корпуса стартера:

А чтобы снять муфту с валом, необходимо опять же отверткой снять стопорное кольцо:

И после этого легко снять ее с вала ротора:

При необходимости ремонта или замены определенных деталей, покупаем новые и производим установку в обратной последовательности.

ВАЗ 2110 подключение стартера — фото, описание на VAZ-2110.net

Операции по снятию стартера Лада Ларгус.

стартера ваз 2114 где находится фото.

проверка стартера схема — Стартер — Ваз 2114.

стартер щелкает но не крутит ваз 2109 видео.

Почему не срабатывает стартер на ваз 2110.

опель стс. замена ремня генератора на ваз 2107 инжектор.

Доработка замка ваз 2106.

Снятие и установка стартера на ВАЗ-2110.

Дополнительное реле на стартёр.

b Реле/b b стартера/b.

Скачать схему подключения реле стартера уаз 3962 с цифрами.

Связь стартера с реле.

стартер-автомобиля-схема-принцип.

Ваз 2110 схема подключения реле стартера.

Лада 2110 Игуана.

Подводим проводку к стартеру.

На На схеме приведенной мной видно как осуществляется подсоединение стартер. ..

3. Ключом «13» откручиваем гайку «+» провода стартера.

Схема подключения стартера через кнопку.

схемa стaртер вaз Мир схем.

схема стартера ваз 2110-12.

Схема подключения стартера ваз 2110 инжектор.

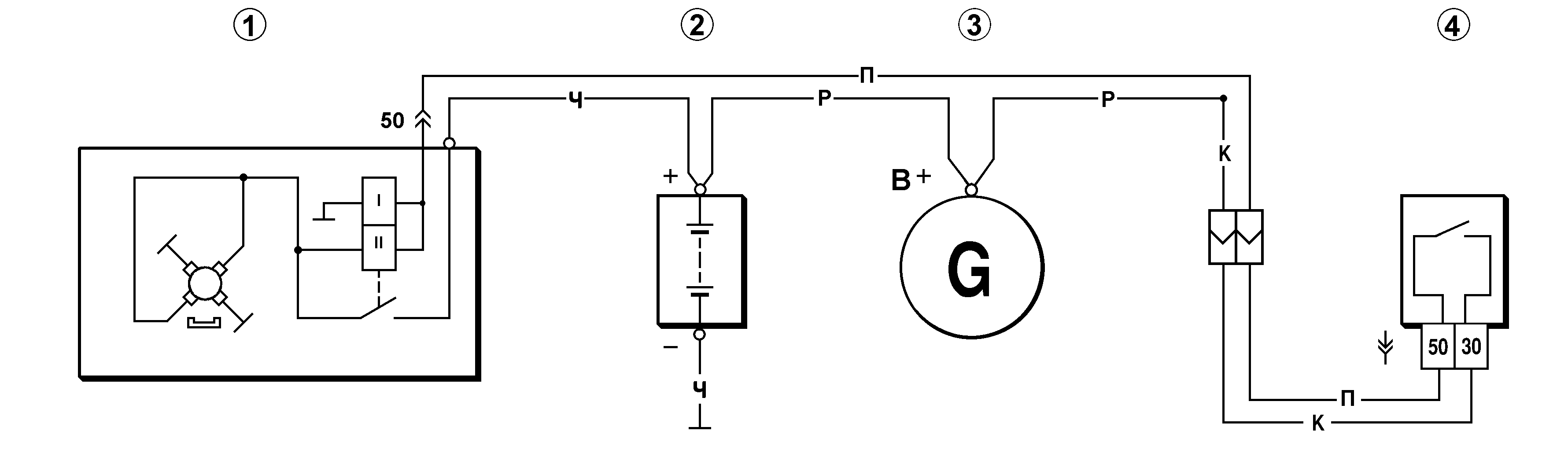

Схема соединений стартера: 1 — аккумуляторная батарея; 2 — генератор; 3 — с. ..

электросхем автомобилей маз все схемы представлены в виде уменьшенных копий…

Снятие и установка стартера автомобиля ВАЗ-2109.

Его контакт «85», подключенный к выводу «D+» генератора. ..

Когда стартёром крутишь, генератор вроде начинает работать и релюшка возьмё…

1.5 Панель приборов и органы управления ВАЗ 2170.

Схема стартера ваз 21102.

При родном подключении ток теряется в замке зажигания / сигналке / ещё где …

Стартер ВАЗ 2108, 2109, 21099: проверка, снятие и разборка

Стартер — это то устройство, без которого невозможен запуск автомобильного двигателя. Именно поэтому необходимо быть внимательным к абсолютно любым нюансам в его функционировании. Если Вы столкнетесь с какой-либо из этих ситуаций:

• стартер, вообще, на поворот ключа зажигания не реагирует;
• стартер функционирует, но в холостую, при повороте ключа в замке зажигания бендикс не входит в зацепление;
• стартер крутит, но крайне медленно, причина может быть в разряженной АКБ, но, если после её полной зарядки улучшения не происходит, то проблема именно в самом стартере.

— однозначно необходимо провести проверку стартерного устройства на предмет поломок.

Как проверить стартер ВАЗ 2108, 21099, 2109?

Если вышло из строя втягивающее реле, то стартер будет работать, когда его замкнуть чем-нибудь металлическим, например, отверткой или гаечным ключом. Рассмотрим более подробно, как замкнуть стартер ВАЗ 2108, 21099, 2109:

1. Поставьте КПП на нейтральную передачу, ручник затяните до упора, вставив в замок зажигания ключ, поверните его в нужную сторону.
2. Далее осуществите замыкание двух больших клемм, которые расположены на стартере. Ключ и отвертка должны сработать вместо возможно неисправного втягивающего реле.
3. Бендикс провернет коленвал и в результате двигатель запустится, при условии, что не вышел из строя какой-либо другой элемент стартера.

Обязательно учтите, что коммутатор в бесконтактных системах зажигания контролирует напряжение, подающееся на катушку, но в старых контактных системах такого контроля нет, поэтому при замыкании стартера катушка потенциально может сломаться.

Если после замыкания стартера выяснится, что проблема не во втягивающем реле, продолжайте диагностику:

• Убедитесь, что клеммы аккумулятора не окислились, если необходимо, очистите их с помощью ножа, или отвертки, или наждачной бумаги.
• Прозвоните тестером провода, подключаемые к стартеру, проверьте все соединения, в случае необходимости, затяните гайки соединений и укрепите слабые контакты.
• Проверьте не кроется ли причина поломки в замке зажигания. Произведите зачистку контактов, идущих к нему. Отсоединяйте их по очереди, так Вы ничего не перепутаете.

Мы рассмотрели все основные способы того, как проверить стартер ВАЗ 2108, 2109, 21099, не демонтируя его. Если причина поломки не была выявлена, то необходимо его снимать с автомобиля и проверять более тщательно.

Как снять и разобрать стартер ВАЗ 2108, 2109, 21099?

Обязательно перед началом демонтажных работ отсоедините от аккумулятора «минусовую» клемму, чтобы не было короткого замыкания!

Выполнив это действие, приступайте к снятию стартера ВАЗ 2109, 21099, 2108:

1. Отсоедините от клеммы втягивающего реле стартера разъем с проводом.	2. Открутите гайку крепления, далее снимите провод с контактного болта втягивающего реле.
3. Отверните болты крепежа и демонтируйте защиту картера двигателя.	4. Открутите снизу моторного отсека гайки крепления стартера.
5. Отверните последнюю гайку крепежа стартера сверху моторного отсека.	6. Демонтируйте стартер с автомобиля.

После того, как демонтаж осуществлен, возникает вопрос, как разобрать стартер ВАЗ 2108, 2109, 21099? Разборка начинается с того, что Вам необходимо будет аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь Вы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе: первым вытащить статор, потом якорь и уже в последнюю очередь достать редуктор.

Будьте внимательны, разборка часто осложняется потерей регулировочной шайбы, установленной на оси якоря, или пропажей других мелких деталей, а отсутствие даже одной из них ставит под вопрос дальнейшую работу всего механизма!

Выбор нового стартера на автомобили ВАЗ 2108, 2109, 21099

Если Вы пришли к выводу, что ремонт стартерного устройства нецелесообразен, то возникает вопрос, какой стартер купить на ВАЗ 2108? В случае с автомобилями ВАЗ выбор возможен между обычными стартерами и редукторными. Чтобы убедится в существенных преимуществах последних, рассмотрим принцип их работы.

В стандартном стартере усилие напрямую передается на маховик от якоря. При этом срабатывает втягивающее реле,  продвигающее вперед бендикс, что помогает ему войти в зацепление с зубьями маховика. Редукторный стартер характеризуется похожим принципом работы, но присутствует существенная разница в передаче усилия. Для неё используется редуктор, что позволяет снизить мощность электродвигателя. Кроме того, немаловажной особенностью данного типа стартеров является присутствие  в обмотке постоянных магнитов, делающих работу электродвигателя более надежной.

Энергопотребление редукторного стартера значительно меньше, что обусловлено наличием дополнительного механизма, усиливающего крутящий момент электродвигателя. Кстати, этим обусловлены и компактные размеры такого стартерного устройства. Кроме того, редукторный стартер спокойно функционируют даже при немного посаженном аккумуляторе, на что обычный не способен.

При низких температурах, зимой, работа редукторного стартера также является более надежной. Он даже может прокрутить немного загустевшее масло, чего не способен выполнить обычный стартер. Это становится возможным благодаря редукторной передаче.

Если Вы, учитывая все преимущества, сделали свой выбор в пользу редукторного стартера ВАЗ 2108, то предлагаем Вам качественные устройства от белорусского производителя «АТЭК». На них действует гарантия два года, кроме того, всегда в наличии запасные детали.

ВАЗ 2109

работает стартер машина не заводится. Почему машина не заводится? Проблемы системы питания двигателя ВАЗ

Часто водители сталкиваются с тем, что их ВАЗ 2109 перестает заводиться по любой причине. Если машина не заводится, то сразу возникает вопрос «С чего начать?» На самом деле все может быть довольно просто, и в 90% случаев это типовая проблема, которую довольно легко диагностировать и решить.

Почему не заводится ВАЗ 2109 — ищем причину

Первым делом проверяем топливо, свечу и воздух.

Я бы посоветовал сначала проверить воздухозаборник (компрессию и фазу газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но компрессия может немного выходить из строя, например: на одном цилиндре 10 атм, на втором 9,5 атм, на третьем 7 атм, а на четвертом 8 атм это может быть только исправлено. К ремонту двигателя, конечно, стоит серьезно отнестись, но пока его нужно отложить, так как нам нужно будет завести машину. При такой компрессии двигатель будет работать и даже неплохо, а на холостых — подрезать.

Проверка системы питания

Далее начинаем копаться в системе электроснабжения. Вам нужно будет убедиться, что уровень на правильном уровне, насос подает топливо исправно, клапан холостого хода работает без сбоев. Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи зажигания, после пары попыток запуска двигателя они наверняка будут залиты.

Проверка системы зажигания

Поскольку предыдущие варианты поломок не подтвердились, то проблему нужно искать в системе зажигания.Для рутинной проверки пригодятся простые приспособления; их легко купить в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

Итак, в нашем случае на ВАЗ 2109 установлена ​​бесконтактная система зажигания. В эту систему входят:

1. катушка
2. распределитель,
3. выключатель,
4. Датчик Холла.

Один вывод соединяет катушку с аккумулятором, а другой — с выходным транзистором переключателя.Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной — ток более 300 В. В результате на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Но чтобы разряд произошел, катушка должна быть заряжена. Перед подачей управляющего импульса от датчика Холла коммутатор предсказывает, когда нужно замкнуть на массу, чтобы зарядить его.

Причем делает это таким образом, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжаться. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих с датчика Холла. Другими словами, все зависит от оборотов двигателя, чем выше обороты, тем раньше коммутатор начнет замыкать катушку, но время замкнутого состояния не изменится.

Теперь можно приступить к тестированию. В первую очередь нужно проверить искру на свечах — для этого можно использовать специальный разрядник.Безрезультатно.

Это означает, что виноват датчик Холла или выключатель, либо масса или источник питания выключателя. Чтобы долго не гадать, воспользуемся АЗ-1.

АЗ-1 — устройство аварийного розжига, может использоваться под дождем, при движении по лужам. Другими словами, мы можем назвать это заменой датчика Холла.

Датчик МД-1 — мгновенная диагностика, полезная для того, чтобы датчик Холла и замок зажигания.

В первую очередь мы использовали МД-1.Этот датчик подключается вместо переключателя, как только он подключен, нужно включить зажигание, не запускать:

• если горит светодиод «P», значит, реле зажигания и зажигание замок работают нормально.
• Горит светодиод «К» — первичная обмотка катушки зажигания не повреждена.
• включить стартер: если светодиод «D» мигал, значит датчик Холла исправен.

В случае, если он не мигает, придется использовать прибор АЗ-1, подключить его вместо датчика Холла.

Такие устройства для мгновенной диагностики систем бесконтактного зажигания продаются в Интернете буквально за 100 рублей. Но если у вас нет возможности приобрести один, то придется потратить намного больше времени и проверять каждый датчик мультиметром отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания на месте подключения высоковольтного провода были обнаружены следы углерода. Поменяли катушку и провод.Двигатель сразу завелся, как и раньше.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой ваша машина тоже не заводится.

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и поняли, что у вас ВАЗ 2109 (карбюратор) не заводится.

Отнести в ремонт? Нет времени — на работу можно опоздать. Пытаться начать? Можете попробовать до следующего утра.

Что делать, если ничего не работает, или карбюратор ВАЗ 2109 долго заводится? Во-первых, вам нужно открыть капот и беглым взглядом увидеть, что здесь не так, если вы ничего не видите визуально, вы можете проверить, все ли провода подключены. Если после этого машину не завести, то лучше не терять время и найти такси, чтобы добраться до работы. А поиск поломок и серьезный ремонт заняться потом.

Еще бывает, что водитель поменял масло и, и то.И аппарат по-прежнему стабильно не работает. Часто бывает, что на ВАЗ 2109 на ходу глохнет карбюратор. Для его устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему есть хорошая серия видео про карбюраторы Солекс.
Вот первая запись, далее вы найдете все остальное:

• В некоторых случаях может помочь продувка топливопровода.
• В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109. После этого можно проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, они могут скоро просто прийти в негодность.
• Даже новый карбюратор требует регулировки. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автомеханик — карбюратор.

Если у вас карбюратор ВАЗ 2109 плохо заводится, это может быть по разным причинам. И не всегда они могут быть связаны с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику на профессиональном оборудовании, чем потом столкнуться с еще большим количеством проблем.

Если ваша смесь не была отрегулирована, возможно, вам придется очистить или заменить свечи.

Что делать, если карбюратор ВАЗ 2109 глохнет на холостом ходу

Карбюраторы регулярно сталкиваются с этой проблемой. Иногда это можно устранить заменой иглы или очисткой жиклера в электромагнитном клапане.
Можно и можно завалить. Вы также можете без проблем поменять его самостоятельно.

Если проблемы вызваны более серьезными проблемами, не пытайтесь их исправить самостоятельно. Лучше доверьте это специалистам.

Давайте подробнее рассмотрим карбюратор Nine. Если да, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно, чтобы вы смогли правильно диагностировать причины неисправности, которая привела к тому, что ваша машина начала глохнуть на ходу или на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится.это или иномарка — не беда. Симптомы у всех одинаковые. В сегодняшней статье мы разберемся, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как исправить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Особенно, если машина стояла в гараже или на стоянке больше недели. Батарея имеет тенденцию терять заряд. Особенно это актуально для автомобилистов зимой. За ночь аккумулятор может потерять до 30 процентов своего общего заряда.Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого нужно на время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор нагревается и соответственно добавляется ток.

Что делать, если форсунка не запускается Это возможно даже при заряженном аккумуляторе.И причина тому — клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8-ми клапанная форсунка) не заводится. Причины как раз в белом налете, который необходимо счистить наждачной бумагой. Далее клеммы ставятся на место и машина должна успешно заводиться.

Зажигание

А что делать, если ВАЗ 2109 не заводится даже с заряженным аккумулятором? Проблему следует искать в системе зажигания. Первое, на что стоит обратить внимание — это распределитель и его провода. Симптомы — стартер крутится, иногда «хватается», однако не запускается. А автомобилист, уверенный, что машина «вот-вот заведется», крутит стартер на 20-30 секунд. И так до тех пор, пока аккумулятор снова не разрядится. Это сделать абсолютно невозможно. Стартер нужно крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто вставите батарею. Бывает, что машина не заводится из-за плохой подачи искры.Это может произойти из-за пробоя одного из высоковольтных проводов, идущих от свечей зажигания. Их четыре — по одному на каждый цилиндр. На пробой указывает наличие искр на стыке свечей с проводом. Особенно хорошо это видно ночью. Время от времени по периметру провода скользят маленькие искры, часто голубые и белые. В таком случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Затоплен распределитель

Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попадающая в распределитель зажигания, может помешать нормальному искрообразованию — ползунок не может генерировать искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует проезжать по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе колодцы свечей зажигания.

Катушка

Если она одна, ее можно диагностировать с помощью мультиметра. Отсутствие напряжения указывает на то, что элемент не способен подавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет утроен.

Свечи

Сняв с них бронепровода (делайте это очень аккуратно, чтобы не повредить разъемы) свечным ключом снимите элементы наружу.

Если на них есть следы налета, они залиты бензином или просто грязные, проблема в них. Когда подается большое количество топлива с минимальным объемом воздуха, элемент не может воспламенить смесь. В итоге ВАЗ 2109 (карбюратор) не заводится — стартер крутится, есть искра.

Проверить зазоры между электродами — они не должны превышать 0,8 мм. Также просушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если ключа нет?

Если нет, можно высушить детали другим способом.Для этого автомобиль ставится на «нейтраль», включается зажигание. Затем вдавите педаль газа в пол и поверните стартер на 5 секунд. Таким образом, в камеру сгорания попадает большое количество воздуха — свеча успешно просыхает. Важно помнить, что эта операция уменьшает количество масла на стенках цилиндров. Поэтому не следует злоупотреблять этим методом, чтобы двигатель не работал всухую.

Грязный фильтр

Его засор приводит к тому, что ВАЗ 2109 не заводится.И неважно, карбюраторный это двигатель или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на впрыске следует снимать крышку корпуса (с той лишь разницей, что на первом она железная, а на втором — пластиковая). Затем вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлыми. Если они содержат частицы пыли и грязи, воздух не сможет пройти через них в камеру сгорания.Отсюда и получается, что карбюратор ВАЗ 2109 не запускается: стартер крутится, есть искра. Зимой периодически осматривайте его внешнее состояние. Фильтр, подобный изображенному на фотографии справа, больше использовать нельзя.

Да, это не повредит двигателю, однако в работе будут частые перебои. В результате камера будет заполнена слишком бедной смесью — отсюда отсутствие «тяги», мощности, провалы в разгоне и большой расход топлива.Заменив эту деталь на новую, вы сразу избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь — главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и прочие отложения.

Если крышка не закрыта, влага может попасть на элементы после дождя, что сделает их «короткими». Самым основным в нашем случае является предохранитель бензонасоса. Если он сгорел, топливо не может перейти из бензобака в камеру. И здесь никакая «чистка» не спасет. Чтобы не попасть в такую ​​нелепую ситуацию, опытным водителям рекомендуется всегда иметь при себе комплект новых предохранителей.

Клапанные зазоры

На карбюраторах «восьмерки» и «девятки» с 1.3 двигатель отсутствует гидрокомпенсатор. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапаны не могут обеспечить нормальный забор и выпуск топлива, поэтому работа двигателя нарушается — его сложно запустить. Они выставляются с помощью регулировочной и контргайки.

Масло

Из-за густого масла двигатель не запускается нормально. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — двигатель не может обрабатывать смесь. Зимой густое масло стекает вниз и при попытке завести на него сверху цилиндра заливается бензин, растворяя его и смывая со стенок.

ГРМ фазы

Что делать, если не заводится форсунка ВАЗ 2109 (не крутится стартер — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с отметок и система не в состоянии отработать фазу.

Еще может обломиться. Крайне не рекомендуется разрешать это, особенно на двигателях с объемом 1.3 литра. На таких моторах в случае поломки просто поэтому необходимо следить за его состоянием и при наличии малейших трещин заменять. Он может слететь из-за плохого натяжения ролика. Проверить натяжение очень просто — если элемент касается пластиковой защитной крышки, ее необходимо подтянуть.

Стартер

Если не крутится даже при заряженном аккумуляторе, скорее всего пришел в негодность. Для его замены необходимо:

1. Снять клеммную колодку на реле стартера.
2. Выкрутить и снять клемму электропривода тягового реле.
3. Снимите болты защиты двигателя.

• Поочередно затянуть все крепежные гайки с одинаковым усилием. Это снизит риск перекоса стартера.
• Наденьте клемму на контактный болт и установите все ранее снятые накладки.
• Установите на место оригинальную защиту двигателя.

И, конечно же, главный момент при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

Пуск и работа двигателя ВАЗ-2109 контролируется электронной системой. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. Если какой-либо датчик выходит из строя, форсунка либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но из-за особенностей системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего форсунка «девятка» зимой не заводится. В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Помогает и такой «популярный» способ, как подача воздуха к фильтру мотора через фен.В этом случае в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола — свечи должны будут просохнуть, и машина заведется. Если это не помогает, то откручиваем свечи и проверяем наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры ярко-голубоватого цвета проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера. Топливо следует разбрызгивать из сопла равномерным конусообразным «факелом». Если вместо этого форсунка проливает или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов.Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно проворачивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрим отклонения в работе двигателя и соответствующие возможные причины. Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) — он будет давать показания контроллера, завышенные на 15-25% на малых оборотах.Если произошел перерасход топлива или снизилась реакция двигателя на дроссельную заслонку, датчик массового расхода воздуха дает заниженные показания.

Рывки и провалы при переходе из холостого хода в рабочий, даже при незначительных нагрузках, означает нарушение работы датчика, считывающего положение дроссельной заслонки. Затрудненный запуск прогретого двигателя или небольшой перерасход топлива — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимую мощность или большой перерасход топлива — вышел из строя датчик детонации или от него оборвался провод.При заметном перерасходе топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное уменьшение отклика дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или остановка двигателя указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз.Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

В условиях мороза многие водители сталкиваются с невозможностью эксплуатации автомобиля ВАЗ-2109.Запуск двигателя в теплое и холодное время года имеет свои особенности. За исключением полной неисправности двигателя, незначительные изменения происходят при низких температурах. При этом есть два типа двигателей — инжекторный и карбюраторный, свойства которых урезаны. Причины трудностей при запуске того или иного двигателя можно выяснить, но следует понимать их свойства.

Различают инжекторные и карбюраторные двигатели. Какой из них лучше всего работает в холодное время года? Конечно, инъекция.В старых моделях автомобилей устанавливают карбюратор, а в более новых уже давно используется инжектор. Тем не менее, производительность карбюратора позволяет не заменять его на инжектор.

В карбюраторе отрегулируйте пусковое устройство. У запуска такого двигателя в мороз есть конкретный план — про сложный простыми словами:

Открыть капот и с помощью бензонасоса накачать топливо в карбюратор;

Попробуйте на несколько секунд включить дальний свет фар;

Выжать пару раз сцепление;

Затем — педаль газа и подождать примерно 15 секунд;

Вытяните рукоятку воздушной заслонки.

По каким причинам не запускается карбюратор на морозе

Карбюратор нуждается в чистке. Машина может остановиться без всасывания.

Кондиционер двигателя при минусовых температурах. Из-за изменения температуры на кулачках в распределителе появляется влага; при запуске двигателя распределитель не выдает мощность, которая должна идти на свечи для распределения горючей смеси.

Замерзание электролита в АКБ.

Масло моторное.

Прежде чем выяснять причину, обычно проверяют систему зажигания.

Отдельное слово о моторном масле. Масло должно подходить не только для двигателя, но и для определенных температурно-климатических условий. Минеральное масло быстрее замерзает в холодную погоду, поэтому его не рекомендуется использовать при минусовых температурах. Есть типы масел, такие как синтетические и полусинтетические.

Полусинтетическое масло дешевле, поэтому его часто боятся использовать, не надеясь на положительные характеристики.Что касается зимы, то для таких условий идеально подходит полусинтетическое масло. Снижает вязкость металлических деталей, движущихся в холодную погоду.

Система впрыска имеет собственный электронный блок, который управляет двигателем. Ручная регулировка отсутствует, все управление находится в контроллере. Этим инжекторный двигатель отличается от карбюраторного. Однако есть и отрицательная особенность модернизированного двигателя, так как именно в холодную погоду бензин может заливать свечи.

Если все в порядке, но машина снова глохнет, пора прогреть впускной коллектор горячей водой. Этот метод используют практически все водители.

Недостаточная интенсивность при проворачивании двигателя стартером также может привести к невозможности его запуска.

Итак, выделим причины, по которым инжекторный двигатель не запускается:

Недостаточная интенсивность прокрутки мотора.

Проблема с затопленной свечой.

Неисправность.

ВАЗ-2109 имеет 8-клапанную систему. Многие спорят о свойствах 8-клапанных и 16-клапанных моторов. Одни считают, что 8 клапанов — это устройство прошлого века, другие находят все больше и больше недостатков в новом решении 16-клапанного двигателя. Дело в том, что двигателя, который в автомобиле ВАЗ-2109 имеет 16 клапанов, в оригинале не существует. Его действительно можно переделать самостоятельно, но машина создавалась с 8-клапанным двигателем. Это влияет на всю систему двигателя.

Если карбюраторный двигатель действительно можно отремонтировать в домашних условиях, то ремонт инжекторного двигателя под силу только специалистам, имеющим определенное оборудование. В ситуациях, когда карбюратор или инжектор плохо заводится, владелец должен быть уверен в рабочих функциях двигателя, и только потом искать решения, опираясь на главную проблему низкой температуры.

Стартер поворачивается, и двигатель заводится. 2109. Почему не заводится машина? Проблемы с электрикой или электроникой форсунки

С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам.Карбюратор ВАЗ 2109 не исключение, который плохо заводится в холодную погоду. Причин для такого запуска может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.

Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей в карбюраторных двигателях предусмотрен ручной привод дроссельной заслонки. Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.

Запустить двигатель нужно в следующей последовательности:

• Открыть капот и накачать топливо ручной педалью бензонасоса
• Потяните ручку воздушной заслонки на себя
• Накачать бензин в коллектор с помощью педали акселератора
• Не нажимая педаль газа запустить двигатель

Двигатель может не запуститься с первого раза. Но во второй раз должно. Также нужно ориентироваться на прокачку бензина педалью газа.Здесь главное не переборщить, иначе можно залить свечи и двигатель точно не заведется. Если это все же произошло и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутит стартер на холодном ВАЗ 2109

Это одна из самых частых причин плохого ладового старта. У этого есть две стороны: стартер заклинивает или замерзает аккумулятор. Если с первым случаем все ясно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды. Каждая новая попытка запуска двигателя должна сопровождаться паузами продолжительностью 30 секунд, 1 минута и 2 минуты.В противном случае аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал с застывшим маслом становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла вязкостью 5w40.

Еще один вариант решения этой проблемы — использование предпусковых подогревателей, которые включены в сеть 220 В и нагревают антифриз.За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только холодная, но и горячая, то проблема может коснуться системы. Неправильный угол упреждения ухудшает стартовые характеристики, что делает запуск проблематичным.

Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы виден черный дым, электроды свечей зажигания покрыты сажей, а в глушителе слышны хлопки при нажатии на педаль акселератора.Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

1. Детонации;
2. Перегрев двигателя;
3. Истощение смеси.

Проблемы с системой питания двигателя ВАЗ

В первую очередь необходимо проверить воздушный и топливный фильтры. Если они сильно загрязнены, в холодном состоянии двигатель не запустится.В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный фильтр. Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную прокачать бензин. Если он плохо качает, значит проблема в топливном насосе.

На очереди карбюратор. Неправильная регулировка может затруднить запуск двигателя в холодную погоду. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы.В противном случае агрегат требует правильной настройки.

Газораспределительный механизм

Последний — это клапаны. Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, так как при нагревании металл расширяется.

Нарушение зазоров ухудшит сжатие. В этом случае не только теряется мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, по которым на холодном ВАЗ 2109 сложно заводиться.Если ни один из этих советов не помог, то лучше обратиться к специалисту.

> В статье «» мы подробно разобрали причины, по которым на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор не заводится … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцы ВАЗ 2108 2109 инжектор 21099 когда перестает заводиться их железный конь. Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина.Однако если пересадить на инжектор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, во что смотреть и в каком порядке, ситуация, когда инжекторный двигатель не запускается, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности.Итак, приступим, если форсунка ВАЗ 2108 2109 21099 не заводится, то здесь работает старое правило: «Либо греть нечего, либо зажигать нечего». То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер. Если на свече зажигания проскакивает искра, значит проблема в системе подачи топлива.
Однако нужно помнить, что если скрученная свеча мокрая и есть искра, обязательно проверьте метки.

Марка на шестерне распредвала ВАЗ 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной могут быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, некорректная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Подскажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только работа его будет некорректной — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ Ваз 2108, Ваз 2109, Ваз 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно возрасти; при снятии металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пробуем запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может либо отвалиться, либо прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленчатого вала и ЭБУ не дает команду на искру на свечи зажигания.Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутится и исправно работает. Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет целостности. По возможности можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: ЭБУ, модуль зажигания и все датчики. Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, подается ли топливо в форсунки:
2a) Перекачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 инжектор электрический, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них тару и включить зажигание — из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, понять, засорился фильтр или нет, можно по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает.Из-за забитых форсунок бывает сложно запустить двигатель форсунки ВАЗ 2108 2109 21099 в морозных условиях. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналы об открытии от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к форсункам и все провода целы.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ.В этом случае нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не соскользнул, нужно снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе.Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Откиньте чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскочил, и машина не заводится.Откинул датчик температуры, и она завелась. Эта ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель авто. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выброс вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, то выхлопные газы будет сложно отводить и двигатель либо вообще не запустится, либо заглохнет.Чтобы устранить этот момент, достаточно ослабить зажим между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель форсунки ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не запускается, но следует помнить, что есть особые случаи, в которых может помочь только СТО.

На автомобиль ВАЗ-2109 сначала устанавливались карбюраторные двигатели, а затем инжекторные.Вне зависимости от того, какой двигатель на девятке, он не запустится при неисправной системе запуска, так как стартер либо не может провернуть коленвал, либо вращает его с недостаточной частотой. Причинами такого положения вещей могут быть недостаточно заряженная аккумуляторная батарея , окисленные клеммы , как на клеммах АКБ, так и на тяговом реле, у которых также могут сгореть внутренние контакты. Отказ обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.

Еще одной неисправностью, не позволяющей запустить двигатели карбюраторной и инжекторной девяток, будет выход из строя зубчатого ремня … Он может просто порваться или, что более вероятно, порезаться зубьями, а в случае ослабления натяжения ремня, на ведущей шестерне может выскочить пара зубцов, что приведет к нарушению фаз газораспределения и двигатель в этом случае не запустится.

Если с ремнем ГРМ и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109 дополнительно проверяем систему питания и систему зажигания … Проверка этих систем обычно начинается с наличия искры на свечах зажигания. Если его нет на свечах зажигания, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, необходимо будет проверить, не сломан ли бегунок трамблера на массу, не обгорели ли контакты крышки трамблера, не замерз ли угольный стержень, передающий напряжение на бегунок. Если на центральном проводе нет искры, то виновата либо сама катушка зажигания, либо выключатель.

При появлении искры на свечах зажигания придется проверить работу топливного насоса и карбюратора … Работу топливного насоса проверяем отсоединением газопровода от карбюратора и подачей топлива в ручном режиме. Если давления нет или оно слабое, значит, порвалась диафрагма топливного насоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает и после этого прекращается подача топлива в поплавковые камеры карбюратора.

На инжекторных двигателях ВАЗ-2109, как зажигание, так и подача топлива в цилиндры двигателя, управляется электронным блоком, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды на форсунки и катушки зажигания. При выходе из строя датчика положения коленчатого вала двигатель не запустится, но для этого необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запустится даже при выходе из строя электрического топливного насоса либо из-за отсутствия напряжения на его выводах, либо из-за короткого замыкания его обмоток.

Достаточно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но наверное всех ВАЗов в целом, так как проблемы с запуском двигателя у довольно распространенных и похожих машин.

Конечно, тема избитая, но вы, скорее всего, не сможете получить ответ на свой вопрос, почему ваша машина не заводится сразу. Причем причин может быть столько, что на диагностику в одиночку уйдет довольно много времени. Итак, ниже приведены основные причины, по которым ваша машина может не заводиться.

Неисправность топливной системы

• Сначала посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, обычно новички, которые не смотрят на приборы и не всегда смогут сориентироваться в том случае, когда топливо просто кончится.
• Проверить, поступает ли топливо в систему. Если автомобиль карбюраторный, накачайте газовый насос вручную и убедитесь, что газ идет в карбюратор. Если это инжектор, внимательно прислушайтесь, работает ли топливный насос при включении зажигания.Если нет, поищите причину: неисправный предохранитель, разрыв цепи или что-то еще, что может привести к аналогичному результату.
• Засорена система питания: часто бывает, что в карбюратор вместе с топливом попадает мусор, и даже одна забитая жиклер может вывести из строя нормальный запуск двигателя.

Проблемы в системе зажигания

• Проверить, нет ли искры на свечах. Если его нет, то причина как раз в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для модели карбюраторного двигателя).
• , если именно она является причиной исчезновения искры и следствием того, что автомобиль перестал заводиться.
• Проверить работоспособность трамблера — открыть крышку, посмотреть целостность углей в ней. Также проверьте контакты или.

Проблемы с электрикой или электроникой форсунки

Если у вас ВАЗ 2109-2108 инжектор, то проблем может быть гораздо больше, из-за которых он отказывался заводиться. Одних только датчиков ECM, которые могут повлиять на нормальный запуск мотора, около 5:

1. ДМРВ — датчик массового расхода воздуха
2. IAC — регулятор холостого хода
3. Датчик положения дроссельной заслонки
4. Датчик положения коленчатого вала
5. Датчик фазы

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не заводится из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ выскочил на пару зубцов, то двигатель может больше не запускаться, так как вышло из строя зажигание. Чтобы вернуть его к жизни, это необходимо.

Клапаны заклинивают — также есть вероятность, что именно по этой причине запуск двигателя стал затруднительным, а со временем даже невозможным. В этом случае необходимо произвести.

Слабая компрессия — это тот случай, когда ежедневно проявляется затрудненный запуск, если поршень уже находится на грани полного снижения.Это связано со слишком большим износом деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не сомневаемся — пишем в комментариях к статье ниже.

Что делать, если отказались заводиться любимые ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? В этой статье мы обсудим схему устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры засасывается горючая смесь (смесь воздуха и бензина в определенной пропорции).После закрытия впускных и выпускных клапанов в конце такта сжатия на свече должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику для определения неисправности по цепи. Вся методика подробно представлена ​​на рисунке, в тексте даны необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок реле втягивающего устройства. слышал, все разъемы надо ставить на стартер.

2) Если стартер проворачивает коленчатый вал. Необходимо определить, что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на сантиметр к земле и включите стартер.

3) Если искра не идет на свечу зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого снимите с трамблера центральный провод, поднесите его на расстояние 1 см к земле и включите стартер.Если искра проскальзывает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) Если в распределителе зажигания нет искры, необходима диагностика системы зажигания.
Есть два варианта дальнейшего поиска неисправностей:
A) Использование бесконтактного диагностического прибора системы зажигания.
B) Устранение неисправностей вручную.
А) У вас есть прибор, разновидности их могут быть разные, но принцип работы тот же: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к обрыву цепи переключателя. Снимите разъем с переключателя и подключите к разъему прибора. Поместите второй разъем устройства на коммутатор. Включите зажигание: должны гореть световые индикаторы питания системы зажигания и датчика Холла.

При вращении стартера должны мигать ВАЗ 2108, ВАЗ 2109, ВАЗ 21099: контрольная лампа переключателя, импульсная лампа от датчика Холла.
Если контрольная лампа переключателя не мигает, замените переключатель.

Если нет импульсов с датчика Холла, разберите распределитель зажигания, убедитесь, что бегунок распределителя вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет, ремень ГРМ порван. Если ползунок вращается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера.Если не крутится, ремень ГРМ порван. Если ползунок вращается, убедитесь, что барабан распределителя не касается датчика Холла. Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, поменяйте выключатель, самая частая причина отсутствия искры — перегорел выключатель. Если после замены переключателя искра не появляется, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам популярного бабина) выходит из строя крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если есть искра, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, заводится — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора.Крутим стартер — бензин должен брызнуть. Разве не брызгает? Либо бензонасос вышел из строя, либо не поступает топливо из бака, если оно есть конечно.
7) Если при повороте стартера брызги бензина — откручиваем возвратный топливный шланг от карбюратора. Заткните возвратную линию пальцем и подуйте в корм. Поступает ли воздух в поплавковую камеру? Если так, то и бензин проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Не проходит ли воздух в поплавковую камеру? Проверяем сетчатый фильтр карбюратора. Откручиваем, чистим. Не помогло? — Игольчатый клапан может застрять. Постучите по боковой стороне карбюратора гаечным ключом или продуйте патрубок подачи сжатым воздухом.
9) Если по-прежнему не удается подуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте продуть еще раз. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятии крышки воздух проходит, но при зажатии карбюратора топливные жиклеры не забиваются.Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Посмотрите, залиты они бензином или нет? Если они наполнены, их необходимо просушить. Включаем газовую плиту и, придерживая плоскогубцами, просушиваем свечу над огнем. Если свечи еще не высохли, можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Образовавшееся разрежение может проткнуть карбюратор, и двигатель запустится.

Описанные выше приемы помогут завести Ваз 2108, Ваз 2109, Ваз 21099 более чем в 90% случаев. Однако при трудно диагностируемых проблемах (не проскользнуло несколько зубцов ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не регулируется карбюратор) вам могут помочь только на СТО.

Почему не заводится ВАЗ-2109?

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. Это ВАЗ 2109 или иномарка — не беда.Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как исправить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Особенно, если машина стояла в гараже или на стоянке больше недели. Батарея имеет свойство терять заряд. Особенно это характерно для автомобилистов зимой. За одну ночь аккумулятор может потерять до 30 процентов своего заряда.Решение — зарядка аккумулятора. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого на время (1-2 минуты) включите фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. При вступлении в действие электролита аккумулятор нагревается и соответственно добавляется ток.

Что делать, если не заводится форсунка ВАЗ 21099 (не крутится стартер)? Это возможно даже при заряженном аккумуляторе.И причина тому — клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8-ми клапанная форсунка) не заводится. Причины именно в белом налете, который необходимо зачистить наждачной бумагой. Далее ставятся клеммы на место и машина должна успешно заводиться.

Зажигание

А что, если даже с заряженным аккумулятором ВАЗ 2109 не заводится? Проблема искать в системе зажигания.Первое, на что стоит обратить внимание — это распределитель и его провода. Симптомы — стартер вращается, иногда «заедает», но не запускается. И автомобилист в надежде, что машина вот-вот заведется, крутит стартер секунд 20-30. И так до тех пор, пока снова не сядет аккум. Сделать это совершенно невозможно. Стартер нужно крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто вставляете аккумулятор. Бывает, что машина не заводится из-за плохой подачи искры.Это может произойти из-за обрыва одного из высоковольтных проводов, идущих от катушки зажигания к свечам. Их всего четыре — по одному на каждый цилиндр. О пробое свидетельствует наличие искр на стыке свечей с проводом. Особенно это заметно ночью. Время от времени по периметру провода скользят маленькие искры, часто голубые и белые. В таком случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Дистрибьютор затоплен

Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попадающая в распределитель зажигания, может помешать нормальному искрообразованию — ползунок не может произвести искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует кататься на большой скорости по лужам, а при мытье двигателя — тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно диагностировать с помощью мультиметра. Отсутствие напряжения говорит о том, что элемент не способен выдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет троит.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы) свечным ключом вытащить элементы наружу.

Если на них есть следы налета, залиты бензином или просто загрязнены — проблема в них. При подаче большого количества топлива с минимальным количеством воздуха элемент не может воспламенить смесь. В итоге ВАЗ 2109 (карбюратор) не заводится — стартер крутится, есть искра.

Проверьте зазоры между электродами — они не должны превышать 0,8 миллиметра. Также просушите элементы и очистите сухой тряпкой от грязи.

Что делать, если ключа нет?

При отсутствии свечного ключа просушить детали можно другим способом.Для этого автомобиль ставится на «нейтраль», включается зажигание. Затем нажмите педаль газа на пол и покрутите стартер в течение 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха — свеча удачно просохнет. Важно помнить, что при этой операции количество масла на стенках цилиндров уменьшается. Поэтому не стоит злоупотреблять этим методом, чтобы мотор не работал «всухую».

Грязный фильтр

Его засор сводит к тому, что ВАЗ 2109.не запускается. Причем неважно, карбюраторный это двигатель или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на впрыске следует снять крышку корпуса (с той лишь разницей, что на первом она железная, а на втором — пластиковая). Затем достаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них присутствуют частицы пыли и грязи, воздух через них не может пройти в камеру сгорания.Отсюда и получается, что карбюратор ВАЗ 2109 не запускается: стартер крутится, есть искра. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, использовать уже нельзя.

Да, вреда мотору не принесет, но будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью — отсюда отсутствие «тяги», мощности, провалы при разгоне и большой расход топлива. Заменив эту деталь на новую, вы сразу избавитесь от всех этих проблем.Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь — главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и прочие отложения.

Если крышка не плотно прилегает, влага может попасть на элементы после дождя, что приведет к их «укорачиванию».Самым основным в нашем случае является предохранитель бензонасоса. Если он сгорит, топливо не сможет перейти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в столь абсурдную ситуацию, опытные водители советуют всегда иметь при себе комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 нет гидрокомпенсатора. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапаны не могут обеспечить нормальный вход и выход топлива, поэтому двигатель выходит из строя — его сложно запустить.Они выставляются с помощью регулировочной и контргаек.

Масло

Из-за густого масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — мотор не может обрабатывать смесь. Зимой стекает густое масло и при попытке завести в верхней части цилиндра бензин проливается на него, растворяя его и смывая со стенок.

ГРМ

Что делать, если не заводится форсунка ВАЗ 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ.Возможно, он слетел с отметки и система не в состоянии развить фазу.

Также возможна поломка. Это крайне не рекомендуется, особенно на двигателях объемом 1,3 литра. На таких моторах при обрыве просто загибается заслонка. Поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Он может слететь из-за плохого натяжения ролика. Проверить натяжение очень просто — если элемент касается пластикового защитного кожуха, он должен быть натянут.

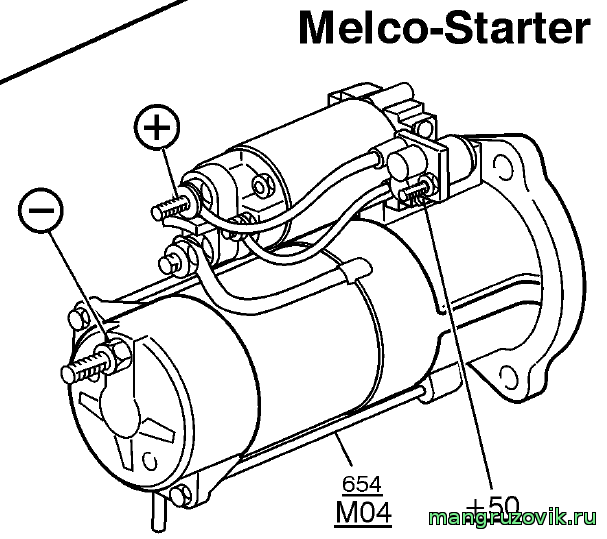

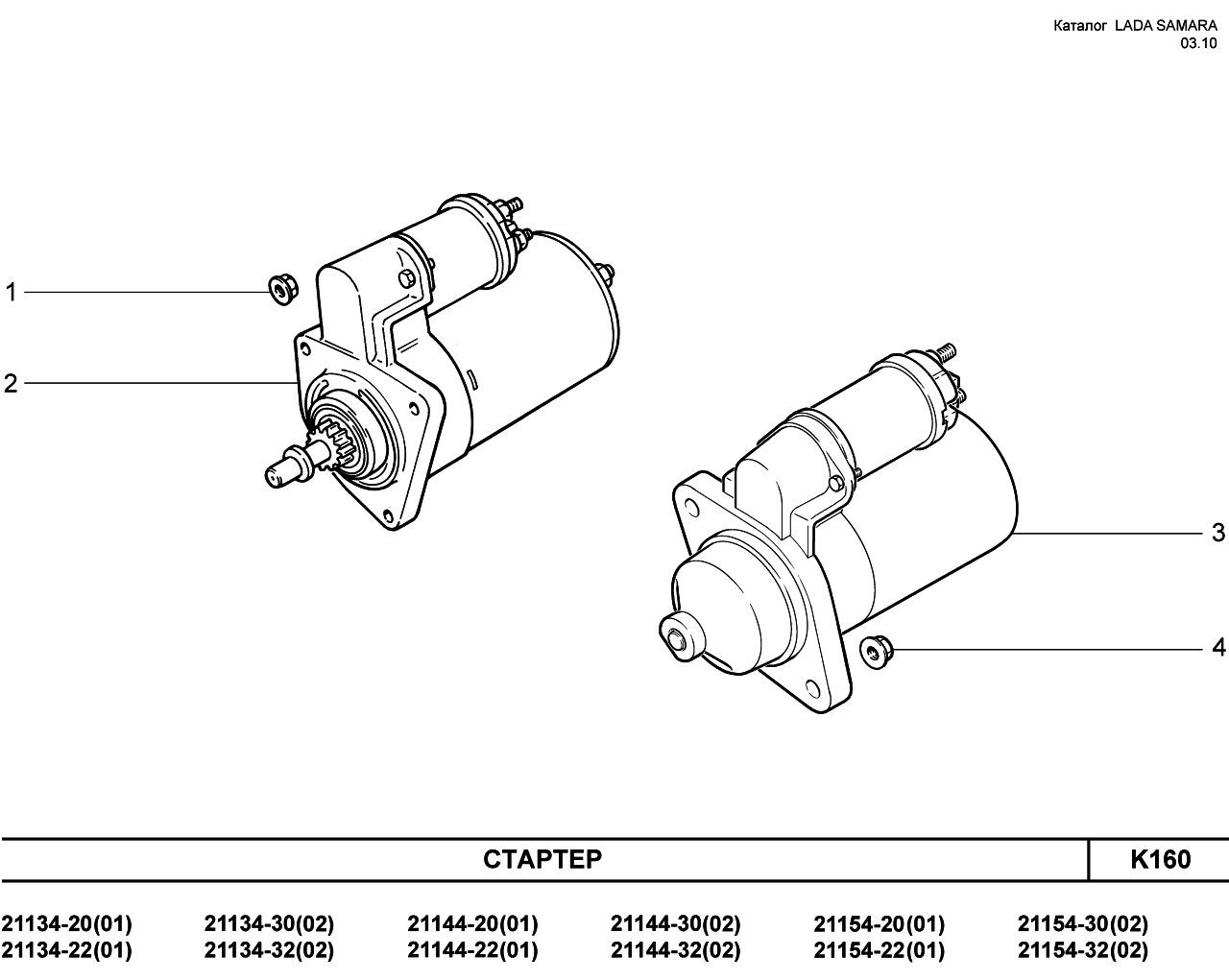

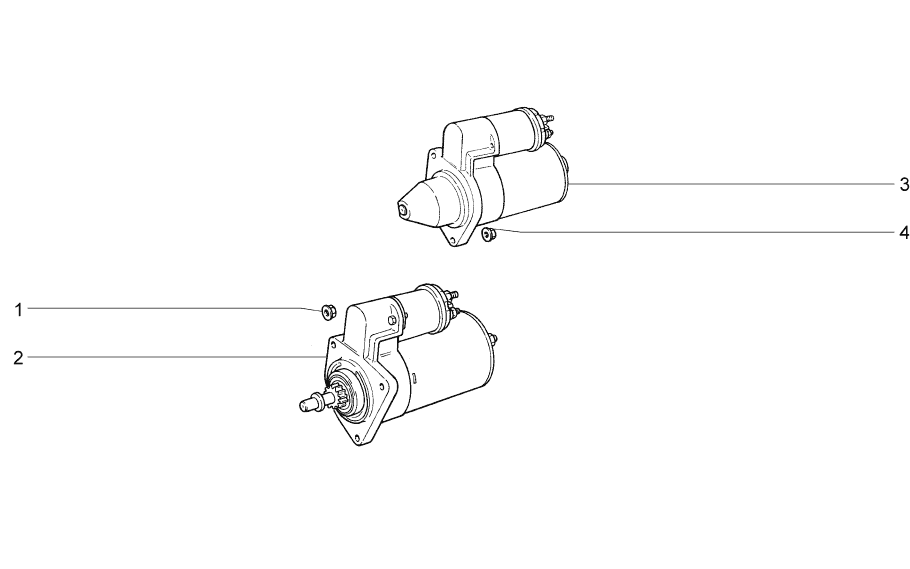

Стартер

Если он не крутится даже при заряженном аккумуляторе, скорее всего, он пришел в негодность. Для его замены необходимо:

1. Снять клеммную колодку реле стартера.
2. Выкрутите и снимите клемму электропривода тягового реле.
3. Вывернуть болты защиты двигателя.

Далее стартер нужно вытащить. Для установки нового элемента следует соблюдать некоторые правила:

• Все гайки крепления поочередно затягивать с равномерным усилием.Так вы уменьшите риск перекоса стартера.
• Наденьте клемму на контактный болт и установите все ранее снятые накладки.
• Заменить штатную защиту двигателя.

Ну конечно же, главный момент при замене этого элемента — сначала отсоединить клемму АКБ.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

Почему не заводится ВАЗ-2109?

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится.Это ВАЗ 2109 или иномарка — не беда. Симптомы у всех одинаковые. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюратор и инжектор в том числе) и как исправить эту проблему.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор. Особенно, если машина стояла в гараже или на стоянке больше недели. Батарея имеет свойство терять заряд. Особенно это характерно для автомобилистов зимой.За одну ночь аккумулятор может потерять до 30 процентов своего заряда. Решение — зарядка аккумулятора. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого на время (1-2 минуты) включите фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. При вступлении в действие электролита аккумулятор нагревается и соответственно добавляется ток.

Что делать, если не заводится форсунка ВАЗ 21099 (не крутится стартер)? Это возможно даже при заряженном аккумуляторе.И причина тому — клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8-ми клапанная форсунка) не заводится. Причины именно в белом налете, который необходимо зачистить наждачной бумагой. Далее ставятся клеммы на место и машина должна успешно заводиться.

Зажигание

А что, если даже с заряженным аккумулятором ВАЗ 2109 не заводится? Проблема искать в системе зажигания.Первое, на что стоит обратить внимание — это распределитель и его провода. Симптомы — стартер вращается, иногда «заедает», но не запускается. И автомобилист в надежде, что машина вот-вот заведется, крутит стартер секунд 20-30. И так до тех пор, пока снова не сядет аккум. Сделать это совершенно невозможно. Стартер нужно крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто вставляете аккумулятор. Бывает, что машина не заводится из-за плохой подачи искры.Это может произойти из-за обрыва одного из высоковольтных проводов, идущих от катушки зажигания к свечам. Их всего четыре — по одному на каждый цилиндр. О пробое свидетельствует наличие искр на стыке свечей с проводом. Особенно это заметно ночью. Время от времени по периметру провода скользят маленькие искры, часто голубые и белые. В таком случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Дистрибьютор затоплен

Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попадающая в распределитель зажигания, может помешать нормальному искрообразованию — ползунок не может произвести искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует кататься на большой скорости по лужам, а при мытье двигателя — тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно диагностировать с помощью мультиметра. Отсутствие напряжения говорит о том, что элемент не способен выдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет троит.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы) свечным ключом вытащить элементы наружу.

Если на них есть следы налета, залиты бензином или просто загрязнены — проблема в них. При подаче большого количества топлива с минимальным количеством воздуха элемент не может воспламенить смесь. В итоге ВАЗ 2109 (карбюратор) не заводится — стартер крутится, есть искра.

Проверьте зазоры между электродами — они не должны превышать 0,8 миллиметра. Также просушите элементы и очистите сухой тряпкой от грязи.

Что делать, если ключа нет?

При отсутствии свечного ключа просушить детали можно другим способом.Для этого автомобиль ставится на «нейтраль», включается зажигание. Затем нажмите педаль газа на пол и покрутите стартер в течение 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха — свеча удачно просохнет. Важно помнить, что при этой операции количество масла на стенках цилиндров уменьшается. Поэтому не стоит злоупотреблять этим методом, чтобы мотор не работал «всухую».

Грязный фильтр

Его засор сводит к тому, что ВАЗ 2109.не запускается. Причем неважно, карбюраторный это двигатель или инжекторный. Проверить состояние воздушного фильтра несложно. И на карбюраторе, и на впрыске следует снять крышку корпуса (с той лишь разницей, что на первом она железная, а на втором — пластиковая). Затем достаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них присутствуют частицы пыли и грязи, воздух через них не может пройти в камеру сгорания.Отсюда и получается, что карбюратор ВАЗ 2109 не запускается: стартер крутится, есть искра. Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, использовать уже нельзя.

Да, вреда мотору не принесет, но будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью — отсюда отсутствие «тяги», мощности, провалы при разгоне и большой расход топлива. Заменив эту деталь на новую, вы сразу избавитесь от всех этих проблем.Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь — главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком. На этом блоке скапливается вся грязь, пыль и прочие отложения.

Если крышка не плотно прилегает, влага может попасть на элементы после дождя, что приведет к их «укорачиванию».Самым основным в нашем случае является предохранитель бензонасоса. Если он сгорит, топливо не сможет перейти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в столь абсурдную ситуацию, опытные водители советуют всегда иметь при себе комплект новых предохранителей.

Клапанные зазоры

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 нет гидрокомпенсатора. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Пережатые» клапаны не могут обеспечить нормальный вход и выход топлива, поэтому двигатель выходит из строя — его сложно запустить.Они выставляются с помощью регулировочной и контргаек.

Масло

Из-за густого масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — мотор не может обрабатывать смесь. Зимой стекает густое масло и при попытке завести в верхней части цилиндра бензин проливается на него, растворяя его и смывая со стенок.

ГРМ

Что делать, если не заводится форсунка ВАЗ 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ.Возможно, он слетел с отметки и система не в состоянии развить фазу.

Также возможна поломка. Это крайне не рекомендуется, особенно на двигателях объемом 1,3 литра. На таких моторах при обрыве просто загибается заслонка. Поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену. Он может слететь из-за плохого натяжения ролика. Проверить натяжение очень просто — если элемент касается пластикового защитного кожуха, он должен быть натянут.

Стартер

Если он не крутится даже при заряженном аккумуляторе, скорее всего, он пришел в негодность. Для его замены необходимо:

1. Снять клеммную колодку реле стартера.
2. Выкрутите и снимите клемму электропривода тягового реле.
3. Вывернуть болты защиты двигателя.

Далее стартер нужно вытащить. Для установки нового элемента следует соблюдать некоторые правила:

• Все гайки крепления поочередно затягивать с равномерным усилием.Так вы уменьшите риск перекоса стартера.
• Наденьте клемму на контактный болт и установите все ранее снятые накладки.
• Заменить штатную защиту двигателя.

Ну конечно же, главный момент при замене этого элемента — сначала отсоединить клемму АКБ.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

Стартер ВАЗ 2109 — поломки, их причины и способы устранения

Стартер является незаменимым элементом системы запуска каждого автомобиля.По своей конструкции это своего рода источник постоянного тока, раскручивающий коленчатый вал до скорости, необходимой для запуска ДВС. А если вдруг ваш железный конь перестает заводиться, то следует искать источник проблемы именно в этой детали. Но не всегда после обнаружения поломки следует заменять эту запчасть. Возможно, неисправность кроется в аккумуляторе или отдельных элементах стартера. Но как именно узнать точный источник неприятностей и что в такой ситуации изменить? Ответы на эти вопросы вы найдете в нашей статье.

Прежде чем перечислять повреждения, хочу отметить, что стартер на ВАЗ 2109 имеет аналогичную конструкцию со всеми «Жигулями» моделей 2104-2107, поэтому данная инструкция будет полезна всем владельцам отечественных ВАЗ.

Причины и устранение неисправностей

Первое, с чем могут столкнуться автомобилисты, — это когда не срабатывают тяговое реле двигателя и якорь стартера при повороте ключа зажигания.

Причины и решения этих проблем несколько. Во-первых, это может говорить о неисправном или разряженном аккумуляторе.В этом случае следует зарядить или заменить аккумулятор. Во-вторых, неисправность может скрываться в окисленных выводах аккумулятора или в открученных наконечниках. Выход — очистить клеммы АКБ от грязи. Также снимите наконечники, смажьте их и снова затяните. Есть обрывы в реле, а точнее — в его обмотке. В этом случае единственным выходом из ситуации может стать замена данной детали.

Случай второй — стартер ВАЗ 2109 работает, но с постоянным шумом.

Для этого есть три причины.Первый — это выход из строя валов вала якоря или вкладышей подшипников. Для возобновления работы двигателя ВАЗ 2109 необходимо полностью заменить стартер. Вторая причина может заключаться в сломанной крышке этой детали или ее ослабленном креплении. Менять нечего, нужно лишь подтянуть гайки, которыми крепится стартер ВАЗ 2109. И последняя причина — перекос этой части. Это значит, что при установке стартер был неправильно закреплен. Чтобы устранить проблему, следует проверить надежность всех креплений.Если эта деталь действительно перекосилась, нужно ее снять и переустановить по правилам.

Третий случай — при запуске двигателя стартер ВАЗ 2109 плохо работает или вообще не вращается (при работающем реле

исправно).

Обрыв следует искать в плохих контактных соединениях втягивающего реле. Если на месте есть следы пыли или окисления, значит, нужно очистить соединения от грязи и смазать их Литолом. Если на контакте нет засоров, возможно, причиной проблемы являются изношенные щетки или сгоревший коллектор.В этом случае промойте все колодки коллектора бензином. Если это не поможет, нужно полностью заменить эту деталь. Те же действия проделываем и с кистями — снимаем, осматриваем и при необходимости меняем на новые. Также стоит отметить, что стартер ВАЗ 2109 будет работать только тогда, когда эта деталь имеет свободный ход, то есть не болтается.

p>

У ВАЗ 2109 схема подключения панели приборов отличается на высокой торпеде

В ВАЗ 2109 схема подключения панели приборов состоит из трех групп заглушек на моделях с высокой торпедой выпуска после 1996 года и двух на более старых автомобилях.Все устройства собраны в комбинации и расположены со стороны водителя, справа от руля. Во время движения достаточно одного взгляда, чтобы оценить техническое состояние автомобиля.

Схема подключения приборов на панели

В ВАЗ 2109 электрические схемы размещены на печатной плате, которая фиксируется пружинами с защелками на задней стенке корпуса панели. Условно можно разделить на три группы вилок:

• освещение, габариты;
• характеристик узлов.

Условная нумерация гнезд отличается от стандартной. Верхняя заглушка пронумерована 1, затем нумерация продолжается вниз с правой стороны, номера продолжаются сверху вниз по левой стороне. Терминалы BSC расположены горизонтально и пронумерованы слева направо, 2-5 верхний ряд, 6-9 нижний.

В схемах приборов с евро-версией торпеды и высокой колодки разъемов расположены горизонтально. Если смотреть из ствола, то вверху БББ справа 13 розеток освещения, слева показатели работоспособности узлов.

Бортовая система управления

БСК создавался на автомобилях с высокой модификацией торпеды и вариантом евро. Помогает контролировать состояние тормозных колодок и уровень жидкости в агрегатах во время движения. На панели отображаются датчики уровня:

• тормозная жидкость;
• масел;
• охлаждающая жидкость;
• стирка.

Дополнительно реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках.В нормальном состоянии индикаторы не горят и не обращают на себя внимания.

Все лампочки БСК загораются в момент включения зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда управляемый элемент приближается к критическому уровню, а точнее минимальному для нормальной работы того или иного агрегата. Меры нужно принимать немедленно, так как запаса на сигнал лампы приборной панели нет.

Бортовая система мониторинга значительно упрощает обслуживание автомобилей, особенно на дальних маршрутах, и предупреждает о критической ситуации.Но это не исключает необходимости проверять уровень масла и тормозной жидкости перед выездом из гаража, регулярно предотвращать тормоза и менять накладки до их износа.

Основные показатели

ВАЗ 2109 имеет панель приборов, электрическая схема на плате, имеет разъемы выходных штекеров разного цвета. Датчики подключаются к красному цвету, что является наиболее важным для безопасного движения и нормальной работы автомобиля. Это такие показатели, как:

• уровень топлива в баке;
• состояние стояночного тормоза;
• положение воздушной заслонки карбюратора;
• аварийное давление в системе;
• уровень заряда аккумулятора;
• впрыск топлива;
• тахометр.

В этой группе разъемов подключена как лампа указателей поворотов вправо, так и резисторы. У более старых моделей до 1995 года, Ваз 2109, электрическая схема не имеет разъемов БСК, поэтому схемы распределения ламп несколько иные и включают в себя некоторые лампы аварийного и контрольного света, уровня тормозной жидкости и сигнализации.

Осветительные приборы и габариты

В основном к белому разъему выходных штекеров подключаются датчики, сигнализирующие о работе осветительных приборов, это лампы:

• наружное освещение;
• противотуманных фар;
• габаритов;
• аварийное освещение;
• дальний свет;
• указателей поворота;
• остановок;
• фары для движения задним ходом;
• обогрев заднего стекла.

В эту группу розеток также входит подключение индикаторов отстегнутых ремней безопасности и регулировки токсичности впрыска, индикаторов включения левых поворотов в момент начала движения.

Отличия плат разных моделей

Фото бортов с низкой и высокой торпедой различаются расположением прорезей, ориентированных по вертикали и горизонтали. У автомобилей, выпущенных до и после 1996 года, электросхема ВАЗ 2109 существенно не отличается вне зависимости от модели.Они идентичны модификациям ВАЗ 2108 и ВАЗ 21099. На более ранних платах лампы стояночного тормоза и вольтметра размещены отдельно.

Скорость передвижения

Прибор скорости движения — спидометр, относится к важнейшим показателям. Помимо скорости движения, он также показывает пройденный путь. На моделях до 1995 года это в основном всего лишь общий пробег. В более поздних моделях есть счетчик длины дневного пути и кнопка, позволяющая обнулить его.

При неисправности спидометра следует проверить крепления и состояние гибкого вала. Обратите внимание на изгибы, радиус которых должен быть более 10 мм. Заменить приводной трос, если это не поможет, то необходимо установить новый спидометр. Цена услуг в салоне по данному ремонту небольшая, поэтому лучше сразу обратиться к специалистам.

Ремонт электросхемы

В ВАЗ 2109 схема питания построена на общих принципах подключения.Плюс идет от АКБ для всех устройств. Минус для каждого суммируется отдельно, от узла, о работе которого сигнализирует определенный свет. Большинство поломок можно отремонтировать вручную.

Любое видео расскажет вам, что если несколько индикаторов не работают, вам следует начать с проверки исправности предохранителей. Открыв капот, вы увидите справа под ним черный ящик со схемой расположения каждого конкретного выключателя. Выберите правильный предохранитель и замените.

Перед тем, как приступить к ремонту, помните, что инструкция по работе с электрическими цепями вне зависимости от напряжения и тока требует отключения питания и разрядки имеющихся конденсаторов.Не стоит рисковать своим здоровьем. Более того, можно случайно замкнуть контакты и полностью сжечь всю плату.

При выходе из строя контрольных ламп проверить крепление в патронах, очистить контакты и подтянуть их, которые со временем окисляются, лампы заменить. Используйте тестер, чтобы убедиться в отсутствии обрыва провода.

Наиболее частые неисправности возникают при показаниях уровня топлива. Необходимо проверить настройку поплавка, который можно сбить, и обмотку резистора, отвечающего за отклонение стрелки.Для этого нужно демонтировать датчик, прозвонить цепь, убедившись в ее исправности и целостности. Затем отрегулируйте упор. Все это делается после проверки исправности предохранителей.

Если стрелка указателя уровня топлива постоянно скачкообразно меняет свое положение, то контакт между токоприемником и резистором ослаб. В этом случае лучше всего заменить сам датчик, так как исправление этого отклонения не будет эффективным.

На ВАЗ 2109 почему машина не заводится? Что делать, если нет ключа

> В статье «» Мы подробно разобрали причины, по которым не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Карбюратор .Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжекторных ВАЗ 2108 2109 21099, когда их железный конь перестал заводиться. Различия в поиске и устранении неисправности карбюраторных и инжекторных двигателей очень существенны. Таким образом, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить его на инжекторный ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: ТНВД, ЭБУ, связка датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный мотор, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая продуманная последовательность действий по выявлению неисправности. Итак, приступим, если не заводится двигатель ВАЗ 2108 2109 21099 Форсунка, то тут работает старое правило: «Либо горить не на чем, либо поджигать нечего.«Нет искры или не поступает в цилиндры двигателя в виде горючей смеси.
1) Проверяем, есть ли искра. Для этого нужно открутить свечу от баллона, прижать к массе и повернуть стартер. Если искра рассыпалась по свече, значит проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая, и есть искра, необходимо проверить метки.

Табличка на распределительной коробке Вала ВАЗ 2109.

Метка на маховик ВАЗ 2109

Из-за того, что ремень ГРМ проскальзывает на один или несколько зубцов, фазы газораспределения и двигатель ВАЗ 2108 2109 21099 Не заводится форсунка.
Если искра не проскальзывает на свечу, то причиной могут быть: датчик положения коленвала (далее текст ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе.Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится Из-за неисправности одного единственного датчика — ДПКВ. Если какой-либо другой датчик неисправен, двигатель заведется, только его работа будет некорректной — может трит, не развивать мощность, увеличивать расход топлива, но он обязан.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему.Очень часто проворачивает разъем ДПКВ, так как на него может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно удалить и легко проверить. Подать питание от аккумулятора и поднести к его рабочей зоне металл. При приближении к металлу выходное напряжение датчика должно увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, поменяйте его и попробуйте запустить. Не началось — продолжай.
1B) Шкив коленчатого вала. В чем проблема? Проблема в том, что часть шкива с зубьями на резине ДПКВ, и она может либо отвалиться, либо прокрутиться.

Протравленная часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не срабатывает при проворачивании вращения коленвала и ЭБУ не дает команду на искру на свече. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленвала крутится и работает.Заодно проверьте целостность ремня ГРМ и меток.
1Б) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет его целостности. По возможности можно взять модуль зажигания с другой машины и проверить, заводится двигатель или нет.
1г) При неисправном ЭБУ двигатель заведется естественно.
1d) Нет контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики.Но между ними в проводке контакта не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, нужна система питания двигателя.
Проверяем, подано ли топливо на форсунки:
2а) ТНВД качает?

ВАЗ 2109 с форсункой Электрический топливный насос

Топливный насос ВАЗ 2108 2109 21099 Форсунка — электрическая, погружается в бензобак автомобиля. При включении зажигания должно быть слышно его действие.Чтобы проверить, качает он топливо или нет, можно ослабить одну из подающих топливопроводов, подставить под них емкость и включить зажигание — бензин нужно заливать из форсунки.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе, есть специальный съемник для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер.Если манометр не показывает давление, значит, топливный насос не работает.
2B) Если топливный фильтр забит, насос не сможет обеспечить желаемую подачу топлива в форсунку автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, можно понять засорен фильтр или нет, можно воспользоваться манометром, подключенным к снятию регулятора давления на топливной рампе автомобиля.
2V) засорение форсунок.

Загрязненные форсунки Форсунки двигателя

При засорении форсунок они либо совсем не пропускают топливо, либо топливо идет в меньших количествах и не разбрызгивается, а капает.Из-за засорения форсунок может быть затруднен запуск двигателя ВАЗ 2108 2109 21099 Форсунка на морозе. Во время езды такая машина обычно не развивает полную мощность.
2g) Запрещается распылять топливо из форсунок, если они не получают сигналов на открытие с помощью ECU. Необходимо проследить, чтобы на насадки были намечены фишки и все провода.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 часто возникает такое явление, как пробуксовка, или порезание ремня бревна.При этом нарушаются фазы распределения мотора двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывал, необходимо снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, пойдет дальше.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече искра не образуется. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и закатать их на газ.Если они повторяются, необходимо искать причину в другом месте.
5) Некоторые ВАЗ 2108 2109 21099 Форсунка не запускается на морозе с подключенным датчиком температуры двигателя. Наверное это особенность прошивки или еще что-то. Думаю какая-то микросхема датчика температуры, двигатель тяжело, но заводится. При подключении — нет.
Такая особенность может спросить любого в тупике: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Закинул датчик температуры, и она завелась.Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109 лучше об этом знать.
6) Тоже редкая ситуация, но бывает. Посев катализатора в глушитель автомобиля. В соответствии с требованиями экологии в глушителях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка установлена ​​катализатором, снижающим выбросы вредных газов в атмосферу. Если этот катализатор находится внутри глушителя, выхлоп выхлопных газов будет затруднен, и двигатель либо вообще не запустится, либо застрянет.Чтобы исключить этот пункт, надо просто ослабить клешню крепления между катализатором и глушителем, чтобы газы погасли вслед за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка не запускается, но следует помнить, что бывают особые случаи, в которых поможет только сотня.

Карбюраторные версии ВАЗ 2109 сегодня достаточно распространены. При этом не редко возникают ситуации, когда двигатель вообще выходит из строя, либо плохо заводится на горячую.

Для решения такой проблемы вряд ли уйдет на несколько минут. Потому что в первую очередь подготовиться морально, настроиться на долгую работу со своим карбюратором.

Если не получается запустить карбюраторный мотор, попробуйте выполнить несколько действий. Так вы сможете найти ответ, почему двигатель не запускается.

1. Поднимите капот, осмотрите визуально состояние силового агрегата вашего карбюратора.
2. Посмотрите, все ли провода, клеммы надежно закреплены.Готовая клемма или провод редко становились причиной быстрых решений и значительных финансовых затрат на ремонт, которых на практике можно было избежать.
3. Оценить состояние топливного насоса. Не редко причиной выхода из строя при попытке завести автомобиль или отказе от работы является перегрев топливного насоса. Купи это. Если слишком жарко, велика вероятность его выхода из строя. Лучше заменить.
4. Параллельно проверяем состояние фильтров, масла. Возможно, им нужно давно измениться, и вы все с этим справитесь.

Прилавки на ходу

Если машина глохнет во время движения, нужно:

• Проверить состояние датчика Холла на карбюраторе;
• Оценить текущую производительность коммутатора;
• При необходимости заменяются оба элемента;
• Если после того, как машина на ходу заглохла, возникают проблемы при попытке запустить мотор, продуть топливные трубки;
• Не получив ответа при визуальном осмотре и проверке трубок, контактов, других имеющихся комплектующих, придется разобрать карбюратор для поиска причин;
• Обязательно отрегулируйте карбюратор.Довольно часто такая мера позволяет устранить все проблемы. Но не стоит делать это своими руками. Свяжитесь с вашим проверенным карбюратором.

На практике карбюратор может выйти из строя по разным причинам. Некоторые из них не связаны с самим двигателем. Поэтому оптимальное решение — это полноценная диагностика на автосервисе.

Карбюратор глохнет на холостом ходу

Если у вас карбюратор не запускается, постоянно глохнет на холостых оборотах, вы столкнулись с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот перечень мер, которые можно предпринять своими руками с карбюратором:

• Заменить иглу;
• Очистите форсунки электромагнитного клапана;
• Заменить датчик холостого хода при обнаружении в нем неисправности;
• Чтобы избавиться от заедания игольчатого клапана, из-за которого карбюратор часто не заводится на горячем, попробуйте надеть на него пружину. это народное средство, которое, как ни странно, помогает;
• Проверить состояние электрошока, блока его управления, проводки.Убедитесь, что у вас есть щелчок. Если они отсутствуют, элемент идет под замену. Хотя можно попробовать починить.

«>]

Пошаговая инструкция

Наблюдая определенную последовательность в их действиях, вы в конечном итоге сможете определить самостоятельно, почему двигатель не запускается или у вас есть проблемы с ним.

Стадия ремонта	Ваши действия
Поверните ключ зажигания, проверьте стартер	Если поворачивается ключ, крутится стартер, то причина точно не в этом.Даже если мотор не запускается. Отказ стартера говорит о необходимости его замены
Проверить уровень топлива в баке	Ориентироваться только на показания датчика не стоит. Иногда обманывает. Не раз бывало, что автовладелец облазил почти всю машину, перебрал карбюратор, и в итоге выяснилось, что это просто закончилось топливо. Пусть это будет смешно, но чтобы убедиться, что горючее в бензобаке еще стоит
Убедитесь, что искры	Снимите любую из свечей зажигания, подсоедините к высоковольтному проводу и прикоснитесь к массе (двигателю).Вам понадобится напарник, который сядет за руль и будет крутить стартер. Если на наконечнике появилась искра, все в порядке. Не она? Блок коммутации винил и поменять переключатель на новый.
Проверить искру на центральном проводе от катушки	Применяется аналогичная свеча зажигания. Если искры не обнаружить, скорее всего, вышла из строя катушка. Заменить элемент
	Если сейчас на улице заморозки, то в бензине может быть вода, которая превратилась в лед.Чтобы это проверить, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Звуки Булкании говорят о том, что бензин уходит в карбюратор. Никакие капли не позволят карбюратору запустить карбюратор, так как топливо частично замерзло. Тут надо будет поменять ТНВД
Фильтр тонкой очистки	Посмотрите на состояние фильтра. Если на нем есть трещины, повреждения и другие видимые дефекты, элемент придется заменить.
Шланги подачи бензина	Убедитесь, что шланги, подающие бензин от насоса к двигателю, имеют целое число. При дефектах, поломках, трещинах обязательно меняют на новые.
Свеча зажигания	Сварку уже проверили. Теперь откручиваем все свечи, осматриваем их на наличие следов Нагара. Если свечи от нагара оказались черными, бензин был залит, чистить агрегаты обычной наждачной бумагой не имеет смысла.Эффекта желаемого вы не достигнете. Единственное реставрационное решение — накалить их на газовой плите. Если вы не хотите опробовать этот метод, просто установите новый комплект качественных свечей зажигания .
Трос высоковольтный	Снять их, проверить на целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на машину .
Травер крышки	Наличие внутри него сколов, выделенных контактов говорит об износе, потере работоспособности.Выход один — поменять устройства. Одновременно с крышкой стоит поменять бегунок .
Датчик Холла	Довольно часто карбюратор не заводится именно из-за неисправного датчика Холла. Он держится на резине двумя болтами. Откручиваем крепления, отключаем провода и меняем старый датчик на новый. Собрать все обратно, проверить работоспособность карбюратора
Расположение высоковольтных переходов	Нередко невнимательные мастера или малосерьезные мастера, самостоятельно ремонтируя свою машину, допускают ошибки при задней сборке. Дрожание.W. Провода высокого напряжения Должна быть надежная связь. Проволока, обозначенная на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, дальше по часовой стрелке идет 2 цилиндр, затем 4 и только потом 3. Конвертируя локацию, машина заведется дико или вообще карбюратор может не
	Найти ремень газораспределительного механизма можно оставить под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично смущали, пропали, лучше ремень заменить на новый.Также не исключено, что на 1,3-литровом моторе пролетела заслонка. Такой вопрос не рекомендуется решать этой

Если поэтапная проверка каждого узла ВАЗ 2109 не позволила найти ответ, почему карбюратор не запускается нормально, придется перейти на сотню.

Практика показывает, что детальный осмотр агрегатов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратор в прежнем состоянии, он заведется как на холодном, так и на горячем.

С наступлением зимы самые карбюраторные машины привозят своим хозяевам. Не исключение и карбюратор ВАЗ 2109, который нервничает до холода. Причин для такого старта может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на морозе.

Прежде чем делать определенные выводы, нужно убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей карбюраторные двигатели имеют дроссельную заслонку с ручным управлением.Без использования этого механизма запустить машину, особенно в холодное время, довольно проблематично.

Двигатель необходимо запустить в следующей последовательности:

• Откройте капот и поверните вверх ручную педаль подачи топлива топливного насоса
• Потяните за рычаг ручки управления воздушной заслонкой
• Выпить бензин до коллектора педали акселератора
• Не нажимая на педали газа запустить двигатель

С первого раза может не работать мотор.Но второй раз должен. Также нужно сосредоточиться на прокачке бензина педалью бензина. Главное не переборщить, иначе можно залить свечи и тогда двигатель точно не заведется. Если это произошло, и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутится стартер на холоде ВАЗ 2109

Это одна из самых основных причин плохих дам. Боковых две: закрутил стартер или подмерзил аккумулятор.Если с первым случаем все ясно, то второй требует особого внимания.

При сильных морозах аккумулятор рекомендуется поставить в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, задача может усложниться. Для начала нужно включить на время средний свет — он прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды. Каждая новая попытка запуска мотора должна сопровождаться паузами в 30 секунд, 1 минуту и ​​2 минуты.В противном случае аккумулятор будет тянуть до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленвал При замерзшем масле становится очень сложно, поэтому производитель рекомендует заливать на зиму моторные масла с вязкостью 5W40.

Еще одно решение этой проблемы — применение предпусковых подогревателей, которые включены в сеть 220 В и нагреваются тосол.За счет теплопередачи металлических частей карбюратора двигателя ВАЗ 2109 масло становится жирным, и мотор может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холоде, но и на горячем, то проблема может коснуться системы. Неправильный угол опережения ухудшает стартовые свойства, из-за чего запуск становится проблематичным.

Обычно проблемы запуска наблюдаются на. При этом можно заметить черный дым из выхлопной трубы Электроды свечей покрыты черным нагаром, а при нажатии на педаль акселератора слышен хлопок в глушителе.Можно попробовать повернуть резину на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

1. Детонации;
2. Перегрев двигателя;
3. Удаление смеси.

Проблемы системы питания ВАЗ

В первую очередь нужно проверить воздушный и топливный фильтр. Если они сильно загрязнены, двигатель плохо заводится на холоде. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный.Если они целые, то проверьте работу бензонасоса.

Попробуйте прокачать бензин ручным приводом. Если он впрыскивается плохо, неисправность кроется в топливном насосе.

Далее в очереди — карбюратор. Неправильная регулировка может привести к тому, что машина плохо перестанет мерзнуть. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Нагар при зажигании свечей недопустим. В противном случае агрегату потребуется грамотная настройка.

Газораспределительный механизм

Последний клапан.Перед настройкой карбюратора нужно проверить зазоры в клапанном механизме. Это делается на холодном двигателе, так как при нагревании металл расширяется.

Нарушение зазоров ухудшает сжатие. В этом случае не только теряется мощность, но и выходят из строя пусковые установки автомобиля.

Это основные причины, по которым плохо от холода Ваз 2109. Если ни один из этих советов не помогает, лучше обратиться к специалистам.

Как часто случается такая ситуация, что горячая любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет на дороге? Не стоит сразу вызывать одаренных мастеров или тащить бедняжку в сервисе на веревке.Радостные новости остались одни. Скажу, что делать, но только если руки вырастут не из нужного :).

У стигнутого и не застенчивого двигателя может быть несколько причин. Вначале поверните ключ в замке зажигания и послушайте стартер, если в этом нет повода, но это сказано и «понятно». Если закручивает стартер, идите дальше. Как бы глупо это не звучало, но надо проверить, есть ли бензин в баке.

Поверните ключ и посмотрите на контрольную лампу остатка топлива в баке.Если уверены, что идет бензин и проверяем наличие искры. Вытащу любую свечу, воткаем в высоковольтный провод и трогаем двигатель (на массу) …

Здесь нам нужен помощник. Сажаем за руль и даем ключу повернуть ключ. Есть ли искра на кончике свечи? Капот. Нет? плохо. Неисправен коммутационный блок или его проводка. Это сложно что-то сделать. Попробуйте поменять переключатель. Также следим за искрой на центральном проводе, идущей от катушки.Таким же способом проверьте свечи. Отсутствие искр может свидетельствовать о неисправности катушки.

Проверить систему питания. Если на улице Зима, в запас бензина могла попасть и замерзшая вода. Проверяем: откручиваем «воздух», и нажимаем кнопку бензонасоса несколько раз. Bulkaet? Хорошо бензин поступает в карбюратор. нет?

Или заморозила вышеупомянутую воду каким-либо образом, которая попала в систему, или, что, скорее всего, неисправно, чем заправочная станция. Обратите внимание на фильтр тонкой очистки.Его следует осмотреть на предмет трещин и повреждений. Еще можно посмотреть шланги, по которым идет бензин. Все проверили? Система питания в порядке?

Следующий шаг, свечи! Выкручиваем свечи. Все. Смотрим, есть ли нагар. У обработанного драйвера всегда должен быть запасной комплект, рабочие, проверенные свечи. «Обогнали» (черные свечи с наигаром и залили бензином) бесполезно чистить кожу и протирать. Их надо нанимать над газовой плитой.

Значит рабочие свечи вставили, не помогло? Обратимся к системе зажигания.Снимите с траверсы высоковольтные провода. Кстати из-за проводов машина может не заводиться, проверьте их. Смотрим на крышку траверса.

Если внутри чипсеты, обращайтесь, меняйте крышку. Далее убираем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоедините проводку от датчика Холла и замените сам датчик. Собираем все в обратном порядке с новыми запчастями.

Неправильное расположение высоковольтных проводов на крышке траверса.Первый провод (на крышке он обозначен цифрой 1) идет от 1 цилиндра (крайний левый), затем по часовой стрелке пойдет 2 цилиндр, 4 цилиндр и 3 цилиндр. Если машину запутать, то машина будет ужасно порваться или не будет вообще.

Осталось проверить ремень ГРМ. Он находится слева под кожухом. Снимите и посмотрите на зубья ремня. Если не хватило и ремень проскользнул, то его нужно поменять. Только вот вопрос в последствиях. Если у вас двигатель 1.3, то с клапаном можно гадать (даже не садитесь за руль).Если 1.5, то ничего страшного не может.

Ну в принципе и вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал, что смог) перетащить сторонними поделками. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он ввинчивается в карбюратор с правой стороны. Снимаем терминал.

Поверните ключ, включив зажигание, и несколько раз постучите по пневмоострову. Есть щелчки и искры? Что ж, работает. Просто открутите его и дуньте джиблера на конец.Обратный клапан нужно закручивать руками, желательно не перетягивая.

Также нестабильная работа на холостом ходу или движение рывков может быть следствием не отрегулированного карбюратора, собственно как обратимого (от гнетущей смеси) свечи.

Удачи на дорогах.

Что делать, если отказались заводиться любимые ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, двигатель заведен и вам нужны три условия: воздух, бензин, искра.При проворачивании коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 происходит всасывание горючей смеси внутрь цилиндров (смеси воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце цикла сжатия на свече появится искра, которая воспламеняет горючую смесь — двигатель запускается.
Считайте диагностику дефектом цепи. Весь метод подробно описан на рисунке, в тексте даны необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверьте следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок проверки реле втягивающего устройства, все разъемы надо поставить на стартер.

2) Если стартер проворачивает коленчатый вал. Необходимо определить, не попадает ли он в цилиндр, горючую смесь или искру. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите к массе на расстояние сантиметр и включите стартер.

3) Если ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не ищет искру, проверьте, есть ли искра на распределителе зажигания (резине). Для этого снимаем с трамблера центральный провод, доводим до массы 1 см и крутим стартер. От провода к массе — проблема в распределителе зажигания: проверить бегунок, почистить контакты.

4) Если на распределителе зажигания нет искры, необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправности:
А) Использование диагностического прибора бесконтактной системы зажигания.
Б) ручное определение неисправности.
А) У вас есть прибор, могут быть разные типы, но принцип работы тот же: питание и проверка датчика Холла и переключателя отображаются лампочками.

Устройство подключено к разрыву цепи переключателя. Снимите переключатель с переключателя и подключите к разъему устройства. Разъем второго устройства одет на выключатель. Включите зажигание: Должны сгореть лампочка блока питания и лампочка питания датчика мощности.

При вращении стартера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: выключатель контрольной лампы, импульсная лампочка от датчика Холла.
Если контрольная лампа переключателя мигает — замените переключатель.

Если импульсы не идут от датчика Холла, разберите распределитель зажигания, убедитесь, что стартер вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет — порвался ремень ГРМ. Если ползунок крутится, а сигнала с датчика Холла нет, — замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.Выберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится — порвался ремень ГРМ. Если ползунок вращается, убедитесь, что барабан дозатора не касается датчика Холла. Убедитесь, что датчик Холла и разъем исправны. Если все в норме — поменяйте выключатель, самая частая причина, когда нет искры — выключатель сгорел.Если после замены переключателя искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам народного бабина) выходит из строя крайне редко, но такие случаи тоже бывают.

Катушка зажигания

5) Если искра есть, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Без крышки воздушного фильтра, завелась — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха, фильтр залит маслом.
6) не заводится — снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору от карбюратора. Крутим стартер — должен быть бензин. Не брызгает? Или бензонасос вышел из строя, или топливо из бака не является топливом, если оно конечно есть.
7) Если при вращении стартера разбрызгивается бензин, открутите топливопровод топливопровода от карбюратора. Выстрелите пальцем в ответ и погрузите рот в кормушку. Воздух проходит в поплавковую камеру? Если так, значит и бензин тоже проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Есть ли воздух в поплавковой камере? Проверьте сетчатый фильтр карбюратора. Открутите, почистите. Не помогло? — Возможно, игольчатый клапан Zalip. Следуйте стороной карбюратора к гаечному ключу или залейте в питающее отверстие сжатым воздухом.
9) Если все-таки не получается продуть воздух в поплавковую камеру — снимаем крышку карбюратора. Мы в руки и снова пытаемся взорвать. Не проходит воздух — поменяйте игольчатый клапан.
10) Если воздух проходит, когда крышка снята, а топливные жиклеры не забиты на карбюратор, то топливный жиклер.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Выглядят залиты бензином или нет? Если они залиты, необходимо просушить. Включаем газовую плиту и держим плоскогубцы, капая свечу на огонь. Если свечи еще засохли — можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Вы можете сломать карбюратор образовавшимся разрежением, и двигатель заведется.

Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев.Однако в случае сложных проблем ремень ГРМ не на несколько зубцов, плохая или отсутствующая компрессия в двигателе, карбюратор не регулируется) всего на сотню.

.
