Правильное подключение стеклоподъёмников на моделях ВАЗ
Опубликовано:
29.06.2016
Первая машина, которую вы себе купили, кажется идеальной только некоторое время. Учитывая, что для большинства водителей такой машиной становится что-то недорогое и неприхотливое, велики шансы, что вы не будете первым хозяином такого авто. Хорошо, если предыдущие владельцы ухаживали за ним как следует, тогда для вас такая машина не станет головной болью. Если вам совсем уж повезло, некоторые «навороты» достанутся вам как бы по умолчанию.
Впрочем, они не всегда нужны. Вряд ли кто-то всерьёз будет вкладываться в хорошую аудиосистему на стареньких Жигулях модели 2107, 2106 или 2109. То же самое относится к, например, литым дискам, кожаному салону и прочим излишествам. При этом кое-какие улучшения стоят усилий. Например, куда как приятнее вставлять флешку в магнитолу, а не возиться с дисками или кассетами. И уж точно в эту категорию входит установка стеклоподъёмников.
Игра стоит свеч
С одной стороны, подключение стеклоподъёмника на ВАЗ-2109 или «классику» выглядит странно. Но если задуматься, то, с другой, «кнопка» не просто удобнее морально устаревшей «крутилки», но и безопаснее. Судите сами: вам не нужно отвлекаться на то, чтобы поднять или опустить стекло, не нужно контролировать плавность своих движений. Особенно это заметно, если вы едете на большой скорости. Впрочем, и в городе, отвернувшись от дороги на какую-то долю секунды, вы можете обнаружить, скажем, другую машину в неприятной близости от себя. Пока вы будете, пусть даже неосознанно, отвлекаться на то, чтобы крутить ручку в одной плоскости, на дороге может произойти всё что угодно. А если что-то надо сделать со стеклом пассажирской двери? Или закрыть ребёнку заднее стекло? У подключения электрического стеклоподъёмника очень много хороших сторон, так что вам действительно стоит задуматься об этом.
Если же вы сейчас подумали о недостатках, то ваше мировосприятие весьма критическое. Это прекрасно. Конечно, у медали всегда 2 стороны. Нагрузка на бортовую сеть автомобиля возрастает, что при неисправной проводке может привести к непредсказуемым последствиям. Так как панель предохранителей не рассчитана на стеклоподъёмник, вы не можете обезопасить себя и его механизм от перепадов напряжения и он может банально сгореть. Если попытаетесь сэкономить и установить оборудование не лучшего качества за низкую цену, это вполне может выйти вам боком. Контакт с элементами кузова при неправильной установке приведёт к его коррозии, а если деталь механизма будет движущейся — то и к поломке детали. В общем, как всегда, есть нюансы. Но при этом, как вы можете видеть, почти все они связаны с вопросом правильного монтажа и человеческим фактором. То есть, если вы не будете экономить на себе и своей безопасности при покупке аппаратуры и сделаете всё по инструкции, проблем возникнуть не должно. На ВАЗ-2106, ВАЗ-2107 и ВАЗ-2109 у генератора есть запас, так что менять его на более мощный, для того чтобы установить стеклоподъёмники, не придётся. Большинство из более-менее адекватных по соотношению цены и качества моделей оборудованы собственным предохранителем, и во всех инструкциях очень понятно и чётко написано, что движущиеся части не должны упираться в элементы кузова.
Подготовка рабочего места
Первым делом, после того как вы решились на эту процедуру, нужно подготовить машину к работе. Для начала снимем обшивку двери. Будьте аккуратны: помимо шурупов и винтов, её удерживают клипсы. Они очень хрупкие, и, на самом деле, лучше бы вам запастись ими до того, как приступать к снятию, потому что снять обшивку, не сломав ни одной клипсы — то ещё джедайство. Чтобы снять ручку стеклоподъёмника, нужно будет отщёлкнуть чем-нибудь плоским и острым стопорное кольцо. Обычно для этого используют отвёртку. Убрав кольцо, просто сдёрните ручку со шкива и продолжайте снимать обшивку. Когда закончите, перед вами появится так называемое технологическое отверстие, через которое и будет выполняться вся работа. Оно даёт доступ ко всем деталям, к которым нам придётся дотягиваться.

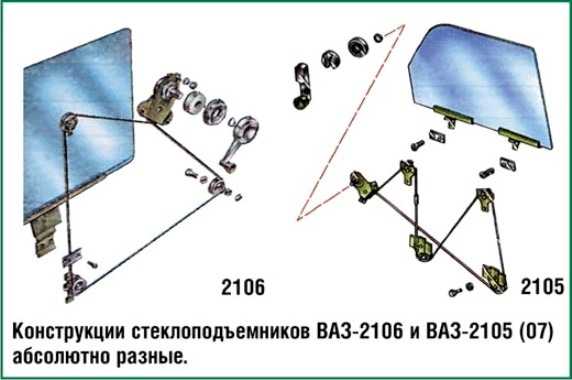

Посмотрите на механизм стеклоподъёмника. Перед тем как подключить стеклоподъёмник на ВАЗ-2109, ВАЗ-2107 или ВАЗ-2106, старый нужно будет снять, но для этого сначала необходимо примерно понять, как он работает. Ручка вращает «звёздочку», которая через ролики по тросу передаёт усилие на стекло, зажатое в кронштейнах. Роликов в механизме четыре: два верхних, один нижний и натяжной. Он, кстати, расположен на одном уровне с нижним. Все ролики крепятся к двери с помощью планок с болтами, а стекло зажимается в особые пластины с нижнего края.
Чтобы снять механизм на моделях ВАЗ-2106, ВАЗ-2107 и ВАЗ-2109, опустим стекло вниз до упора. Если уже сняли обшивку, то наденьте ручку обратно, потом снова снимите. После этого ключом на 10 ослабьте гайку на планке с натяжным роликом, сдвиньте его и вытащите трос. Таким образом вы выключите из схемы сразу все ролики, что существенно упростит работу. Дальше берёте ключ на 8 и откручиваете три гайки, на которых держится собственно подъёмный механизм. Ну и теперь просто вытаскиваете его через то самое технологическое отверстие. И не забудьте отключить минусовую клемму, так как сейчас мы будем работать с электрооборудованием.
com/embed/zI7F3je-nSw?feature=oembed» frameborder=»0″ allowfullscreen=»»>Приступаем к работе
Перед тем как начать подключение стеклоподъёмника на ВАЗ-2106 или ВАЗ-2107, да и ВАЗ-2109, учтите один нюанс. Вообще-то, вы должны были столкнуться с этим ещё при покупке стеклоподъёмника. Дело в том, что на этих моделях отсутствует «форточка» и стекло опускается по всей его ширине. Из-за этого самые распространённые модели стеклоподъёмников не подходят: банально не хватает места для их установки. Так что схема подключения стеклоподъёмника на ВАЗ-2106 и двух других моделях немного отличается от стандартной и предполагает другую аппаратуру. К счастью, продавцы прекрасно знают об этом и предлагают, как правило, подходящее решение.
Первым делом прочтите инструкцию. В ней очень ясно и понятно написано, как именно установить электромотор и к чему его крепить. По отверстиям планка крепления совпадает с теми тремя болтами, которые мы выкручивали при демонтаже, так что сложностей не возникнет. Установив механизм стеклоподъёмника, соедините его с кронштейнами на стекле. Теперь, опять же в соответствии с инструкцией, проложите до аккумулятора проводку. В двери есть специальный технологический тоннель для этого, так что провод пускайте внутри его. Это убережёт его от перетирания и защитит от атмосферной влаги. Что отнюдь не отменяет необходимость в исправной целой изоляции! Провода соединяются с помощью четырёхконтактных фишек, но если у вас с этим какие-то проблемы, можете использовать старый дедовский метод: зачистить, сцепить и замотать изолентой. Но это всё же не рекомендуется.
После этого приступаем к поиску места для кнопки. Как показывает практика, на двери в 2106 или 2107 её ставить не очень удобно, оптимально — установить её на приборную панель. Там есть место, и туда сравнительно легко подвести провода. Проделав отверстие (или если у вас есть свободные, просто убрав заглушку), вставим уплотнитель и сам тумблер, подключим проводку. Собственно, осталось только собрать обратно дверь и на этом подключение стеклоподъёмника на ВАЗ-2107, ВАЗ-2106, ВАЗ-2109 заканчивается. Разве что можете до того, как ставить на место обшивку, подключить минусовую клемму и проверить работоспособность собранной системы.
Вывод
Как видите, особенных сложностей установка и подключение стеклоподъёмников не вызывает. Процедура «обкатана», нюансы давно известны и по большей части решены, и вы вполне можете без особых колебаний приступать к ней. Как всегда, мы рекомендуем не гоняться за сиюминутной выгодой, не пытаться выгадать копейки на собственной безопасности, а покупать хорошее качественное оборудование и подключать его строго по инструкции. Если вы всё сделаете так, то никаких проблем в работе стеклоподъёмника не возникнет.
Стеклоподъемники на ВАЗ-2107. Установка стеклоподъемника на ВАЗ-2107 сделать самому своими руками
Электрический стеклоподъемник – это одно из наиболее полезных изобретений конца ХХ века. И если раньше такие устройства устанавливались исключительно на дорогие иномарки, то теперь подобная роскошь доступна даже владельцам старых ВАЗов. Однако если с выбором стеклоподъемника особых проблем не возникает, то при установке можно очень сильно запутаться. Итак, как правильно монтируются стеклоподъемники на ВАЗ 2107? Об этом читайте в нашем рассказе.
Пару слов об устройстве механизма
Вообще стеклоподъемник – не такая уж сложная деталь, как кажется на первый взгляд. Его конструкция включает всего лишь несколько составляющих.
На фото № 1 (схема стеклоподъемника ВАЗ 2107) мы видим, что стандартный стеклоподъемник состоит из таких конструктивных элементов, как:
- 1,2 – ручка и облицовка ручки стеклоподъемника.
- 3 – розетка устройства.
- 4 – механизм поднимания окон.
- 5 – верхние ролики.
- 6 – крепежные винты прижимных пластин.
- 7 – пластины.
- 8 – кронштейн опускного окна.
- 9 – стекло.
- 10 – трос.
- 11 – нижний ролик.
- 12 – болты.
- 13 – натяжной ролик.
Разновидности
На данный момент существует только два вида стеклоподъемников для автомобилей:
Что это — доводчик стеклоподъемника
Доводчик стеклоподъемника – это очень полезное устройство, которое автоматизирует закрытие окон при. ..
- реечные;
- тросовые.
Последний вариант является наиболее простым и востребованным среди владельцев отечественных автомобилей, а потому и самым популярным на российском рынке. Тросовые электрические стеклоподъемники представляют собой двигатель с редуктором и катушкой. На последнюю наматывается специальный трос, приводящий в действие верхний барабан. В свою очередь, он соединяется через шлицы со стандартным стеклоподъемником. Замена стеклоподъемника ВАЗ 2107 подобного рода не требует особых навыков, умений и знаний. Благодаря этому поменять данный механизм может даже начинающий автолюбитель.
О конструкции устройства
Конструкция реечных аналогов существенно отличается от тросовых, а их принцип работы напоминает действие рулевой рейки в автомобиле. Данная разновидность стеклоподъемников отличается легкостью хода подъемного механизма, благодаря чему они более пригодны для работы с тугими стеклами.
Бесшумный замок на ВАЗ-2107 и прочие марки: установка и. ..
Очень часто, чтобы закрыть дверь «Жигуленка», нужно приложить массу усилий. Долгие и кропотливые…
Как действуют реечные электрические стеклоподъемники на ВАЗ 2107?
Что касается принципа действия данного устройства, то «Семерка» в этом плане практически не отличается от других моделей семейства ВАЗ и прочих иномарок, где используются подъемные механизмы на электроприводе. А работают электрические стеклоподъемники только тогда, когда в системе автомобиля включено зажигание. Если вынуть ключ из замка зажигания, то стекло можно только поднять.
Основную роль в работе механизма электрического стеклоподъемника играет контроллер. Именно этот прибор закрывает все замки на дверях при постановке авто на сигнализацию и автоматически закрывает все открытые окна, выполняя также функцию «доводчика».
Что самое интересное, при окончании работы подъёмника контроллер вовсе не поглощает энергию с аккумулятора, переходя в режим ожидания. При необходимости данный аппарат автоматически подает ток на механизм ЭСП.
Не работает кнопка стеклоподъемника ВАЗ-2110
Если на автомобиле перестала работать кнопка стеклоподъемника, то езда на данном транспортном…
Также упомянутый приборчик контролирует работу редуктора, а именно, следит за количеством его оборотов. Благодаря этому аккумулятор практически не теряет энергию зря, а соответственно, АКБ дольше держит зарядку.
Кстати, некоторые модели электрических стеклоподъемников имеют доводчик, контролирующий работу лишь двух стекол, а поскольку модель ВАЗ 2107 – четырехдверная, часто водители устанавливают контроллеры сразу на все 4 окна. Но опять же, все зависит от конкретной модели ЭСП.
Установка стеклоподъемника на ВАЗ 2107 – подготовка инструментов
В ходе выполнения работ нам потребуются такие материалы и приборы, как:
- Крестовая и минусовая отвертка.
- Торцевой ключ на 8 и 10 миллиметров.
- Малярный скотч.
- Кусок металлической проволоки длиной порядка 100 сантиметров.
Приступаем к работе
Подготовив все необходимые инструменты, в первую очередь отсоединяем массу на аккумуляторе. После того как в автомобиле будет полностью отключена сеть электропитания, разбираем дверь и демонтируем старый тросовый механизм. На его место устанавливаем новый. Сразу же необходимо убедится в его работоспособности. Проверив, что трос работает, затягиваем гайки механизма и фиксируем его проволокой. Это нужно для того, чтобы во время установки трос не запутался. Проволока не несет какой-либо практической пользы для стеклоподъемника, поэтому по завершении работ ее можно снять. Также следует отметить, что трос устанавливают по следующему алгоритму: верхняя часть устройства идет к нижнему ролику, а нижняя – к верхнему.
Как далее устанавливаются стеклоподъемники на ВАЗ 2107? Верхний ролик нам виден не будет, поэтому чтобы надеть на него трос, нужно произвести целый ряд кропотливых работ. Сначала на верхнем конце троса делается незамкнутая петля. Далее она поднимается сквозь проем двери к верхнему ролику, который нам еще недоступен. При этом, чтобы зацепить ролик, нужно подвигать несколько раз петлей в разные стороны, после чего подтянуть ее.
На следующем этапе трос, который был успешно зацеплен за ролик, надевается на нижний механизм, а затем – на боковой, регулирующий натяжение. Помните, что деталь недопустимо сильно перетягивать, но при этом она не должна находиться в свободном, болтающемся положении. Думаете, что стеклоподъемники на ВАЗ 2107 установлены? Рано радуетесь, господа!
Далее трос прикрепляется к стеклу. Если первый начнет издавать поскрипывающие звуки, возможно, вам придется отрегулировать его снова. В таком случае ветви троса меняются местами – верхняя переносится вниз, а нижняя — вверх. В результате назойливый скрип должен уйти.
На данном этапе установка стеклоподъемника на ВАЗ 2107 успешно завершена. Теперь осталось дело за малым: затягиваем гайки натяжного ролика и корпуса, смазываем трос и места соединений литолом и заново собираем дверь в обратной последовательности.
Итак, мы выяснили, как устроены стеклоподъемники на ВАЗ 2107, а также как происходит их полная замена.
