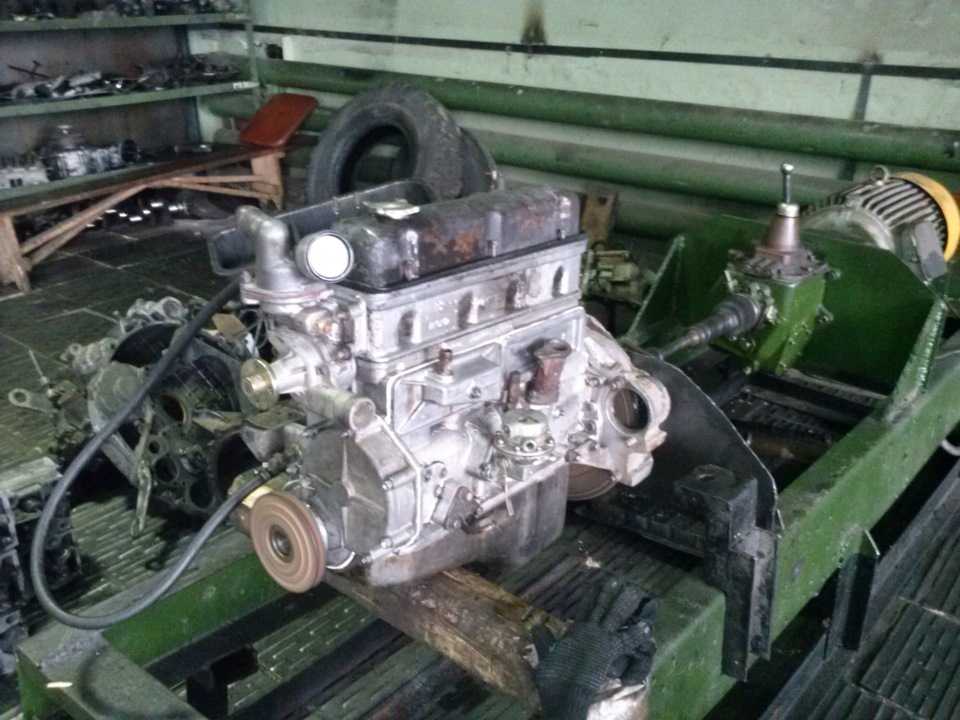

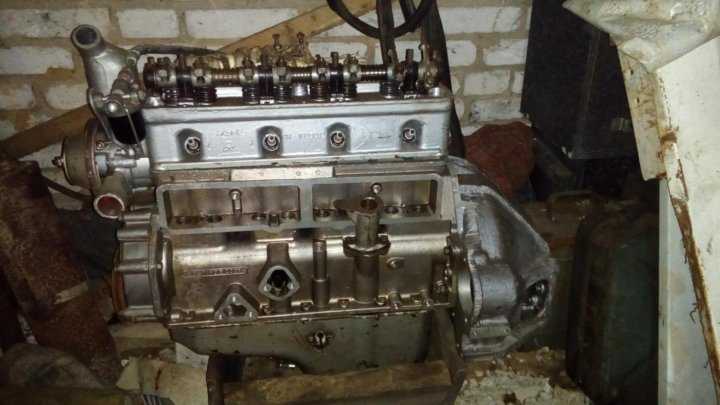

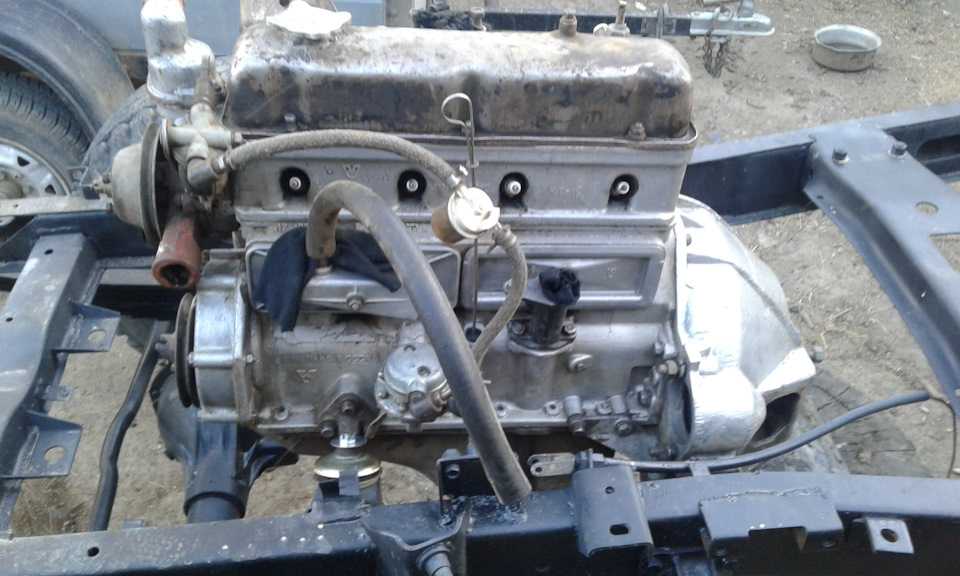

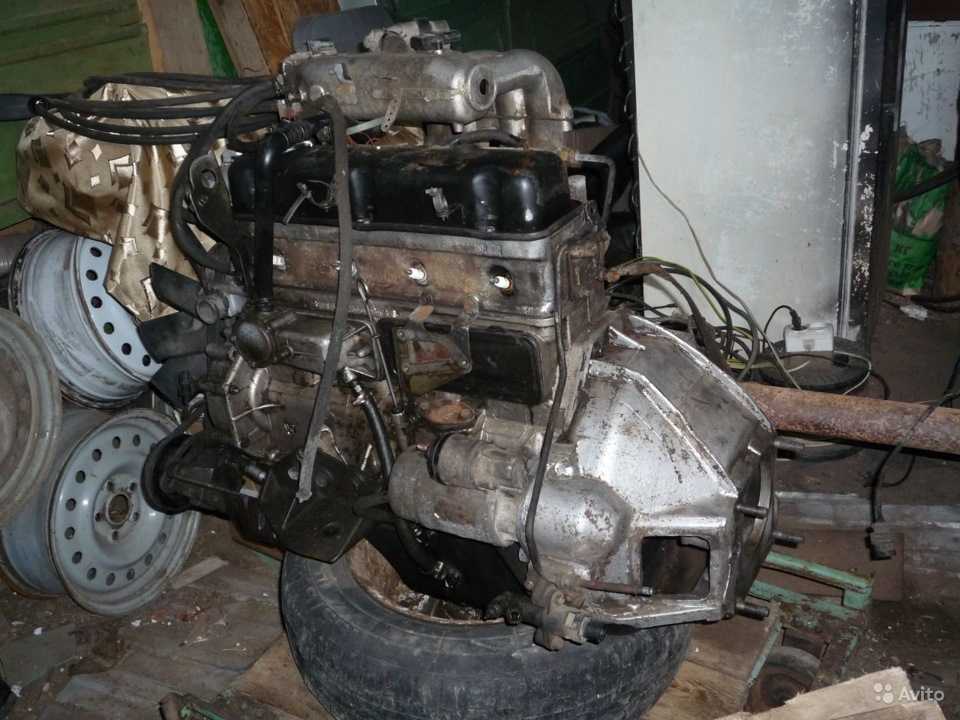

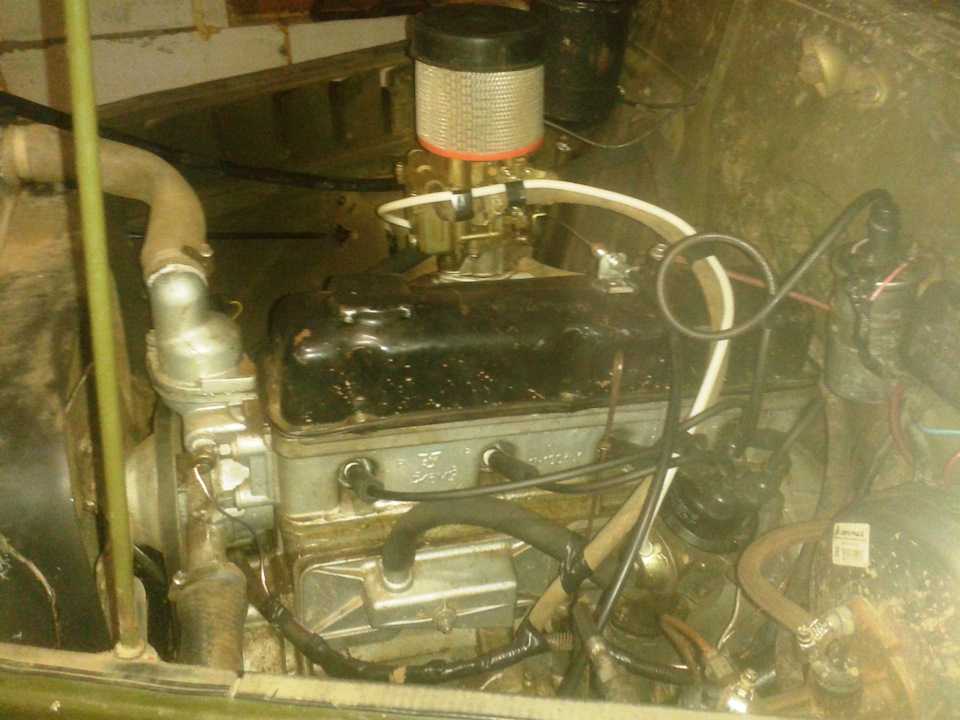

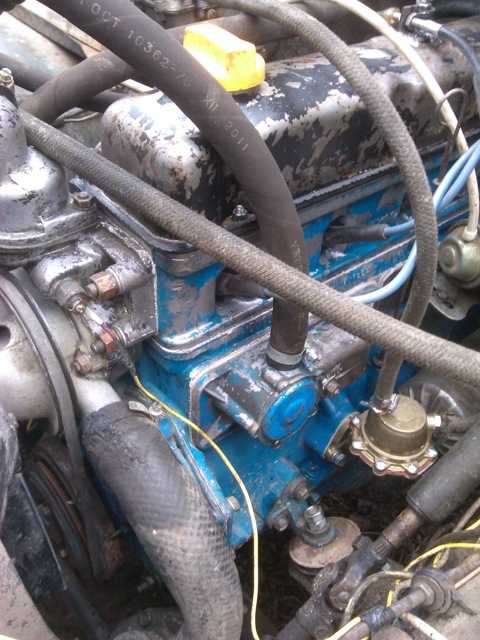

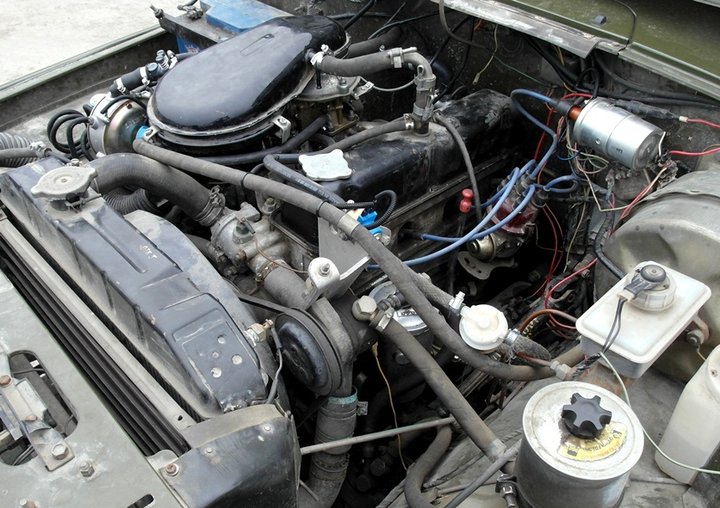

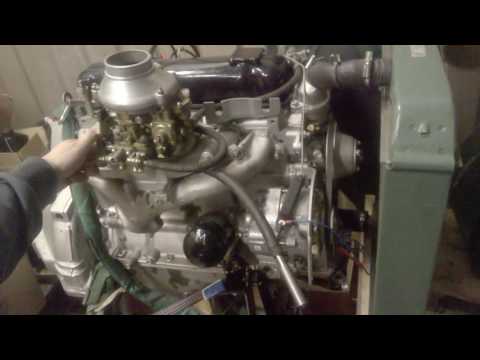

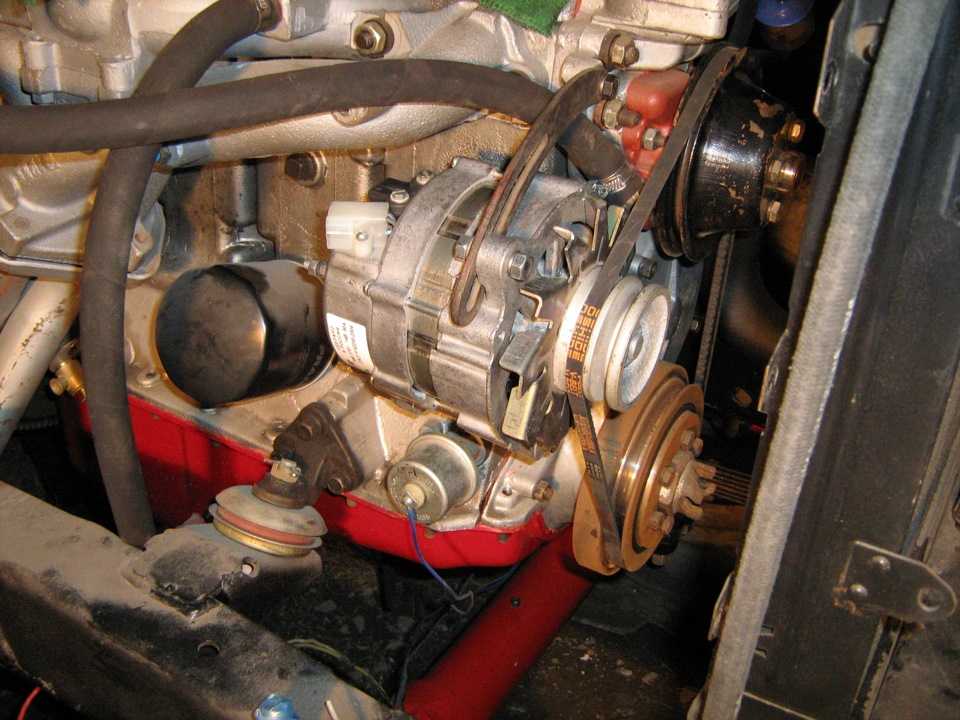

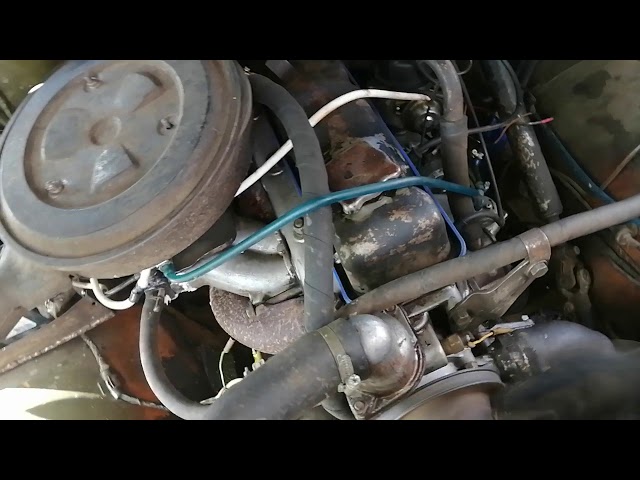

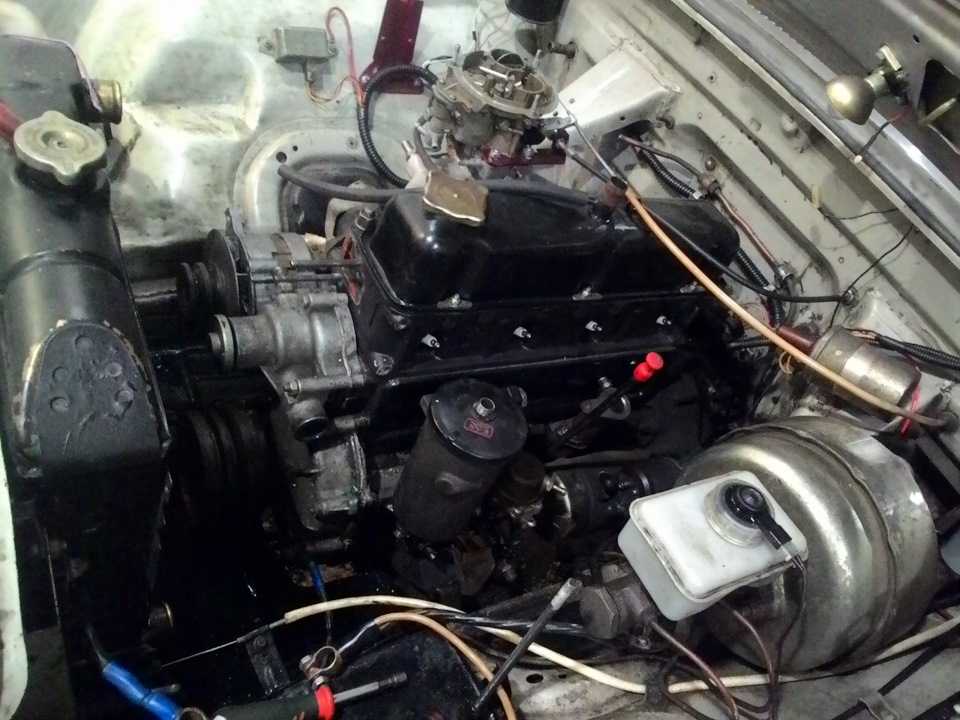

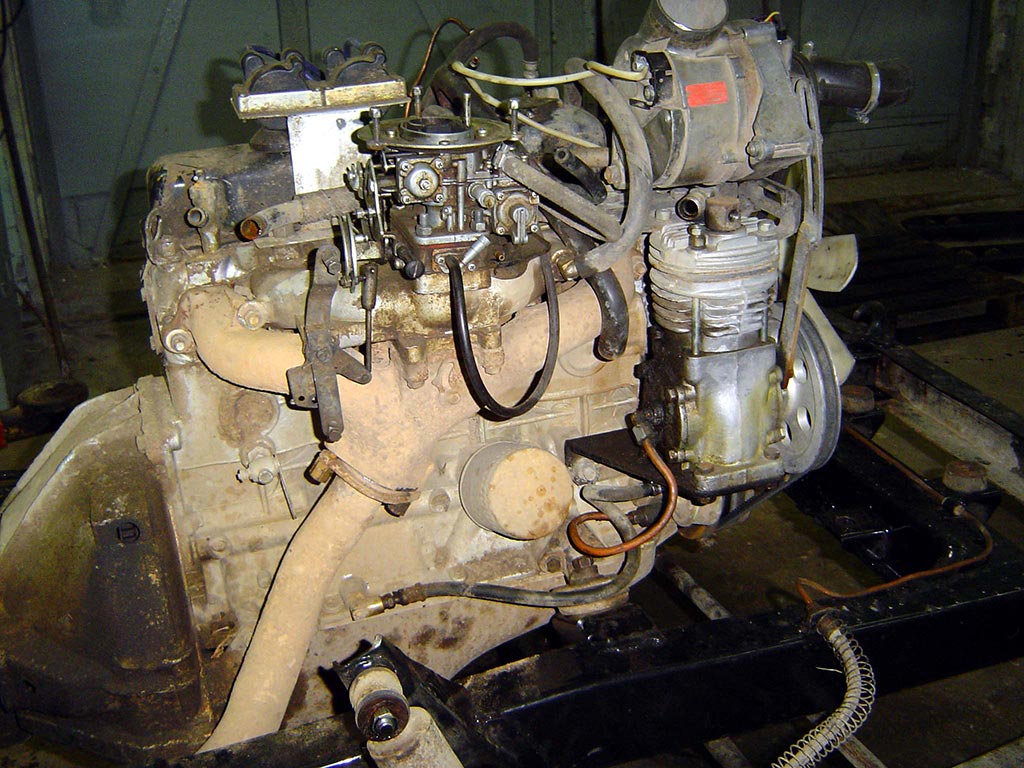

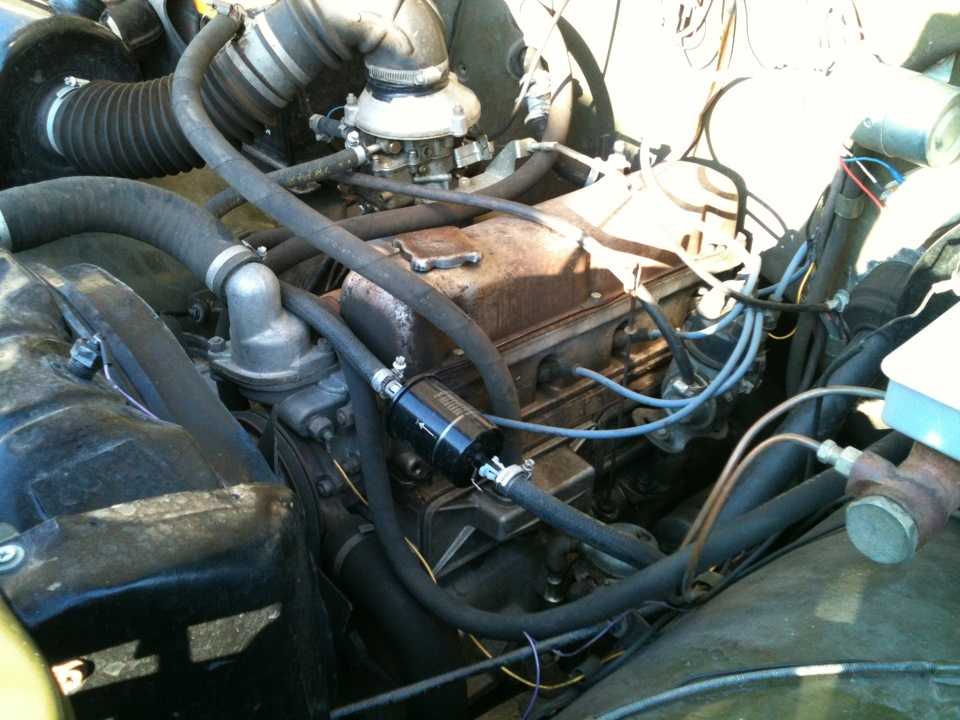

Двигатель УАЗ 417

На старые автомобили УАЗ Буханка и 469 устанавливали 417 двигатель. Этот мотор завоевал народное признание благодаря простоте конструкции и хорошим техническим характеристикам. Больших отличий от 402-го ЗМЗ мотора особых не существует.

Технические характеристики

Как говорилось ранее, двигатель 417 на УАЗ от Ульяновского моторного завода был практически одинаковым с ЗМЗ 402. Если быть точнее, основная конструкция была скопирована, а УМЗ лишь внёс некоторые косметические поправки.

Для улучшения работы на УАЗах и адаптации мотора были переделаны — маховик, система выпуска и выпускные клапана. На этом оптимизация и модернизация двигателя закончилась.

Рассмотрим, основные технические характеристики 417 двигатель УАЗ:

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л. с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

Кроме оригинального мотора, мир увидел несколько модификаций:

1. УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.
2. УМЗ 4175.10 — аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.
3. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.
4. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Обслуживание

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придётся выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Согласно рекомендации завода изготовителя каждое 2-е ТО стоит проводить переборку и настройку карбюратора.

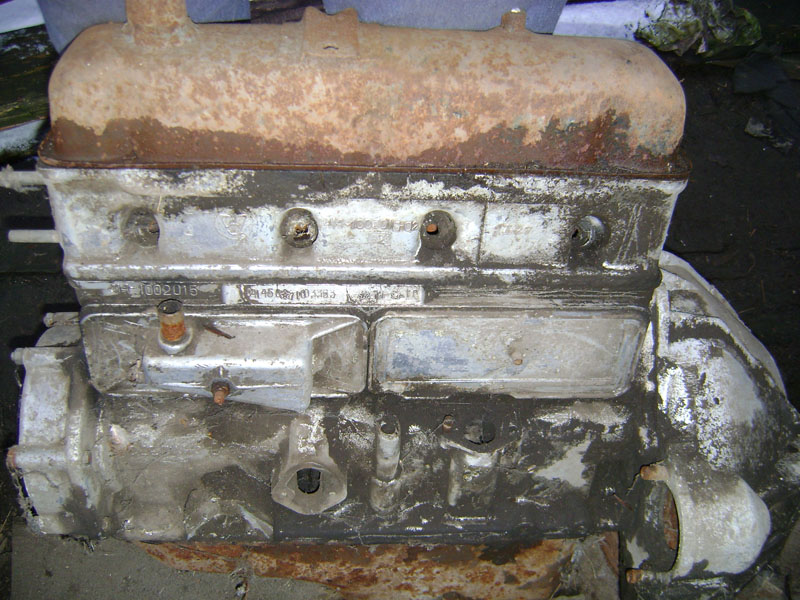

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

1. Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
2. Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
3. Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.

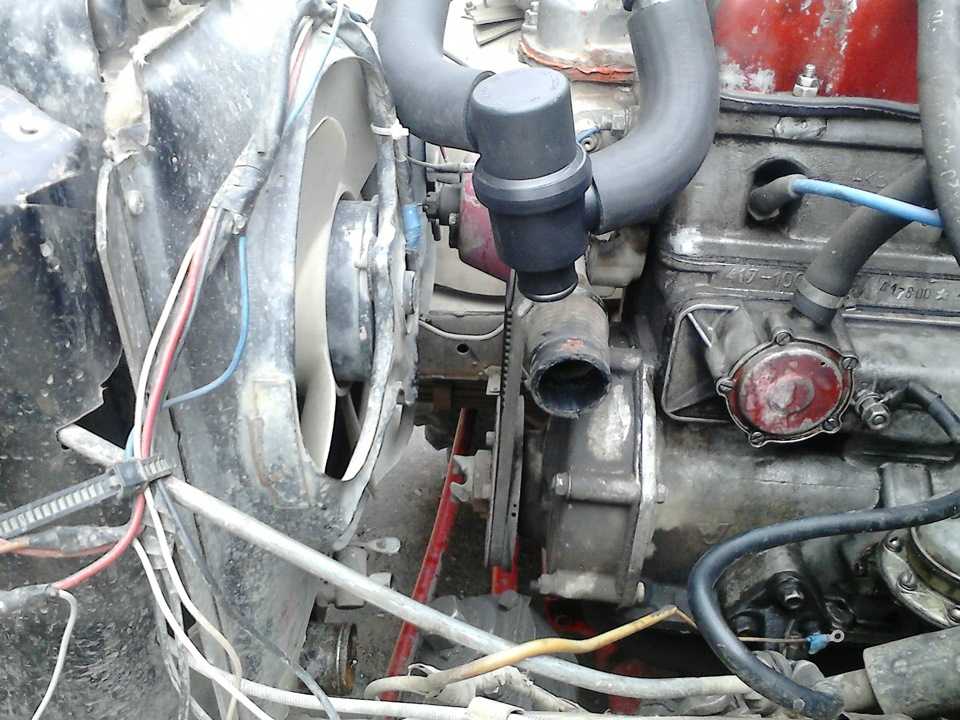

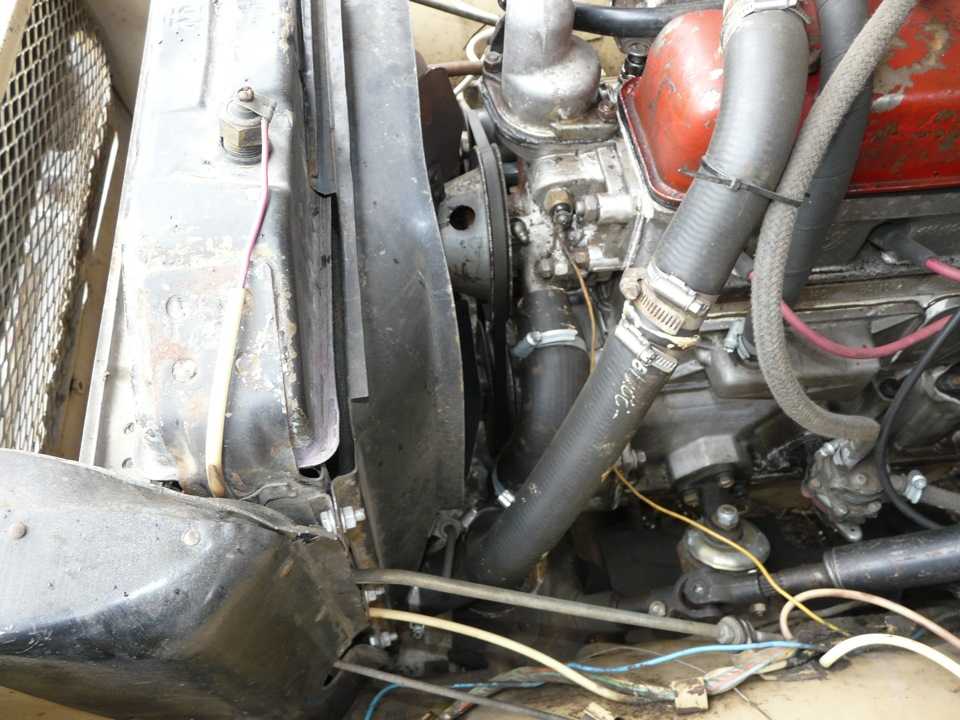

4. Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

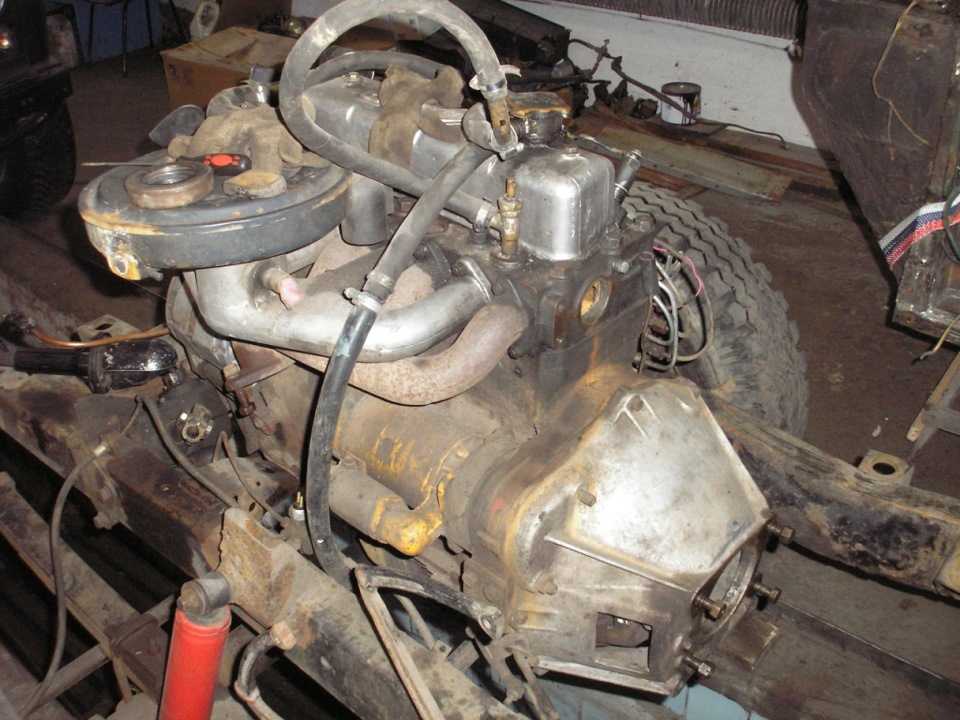

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

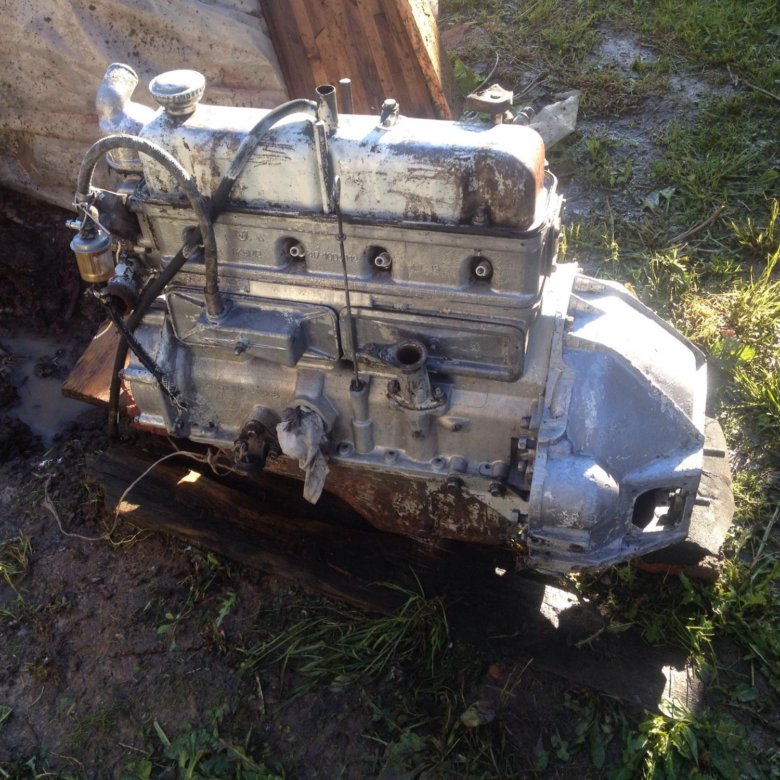

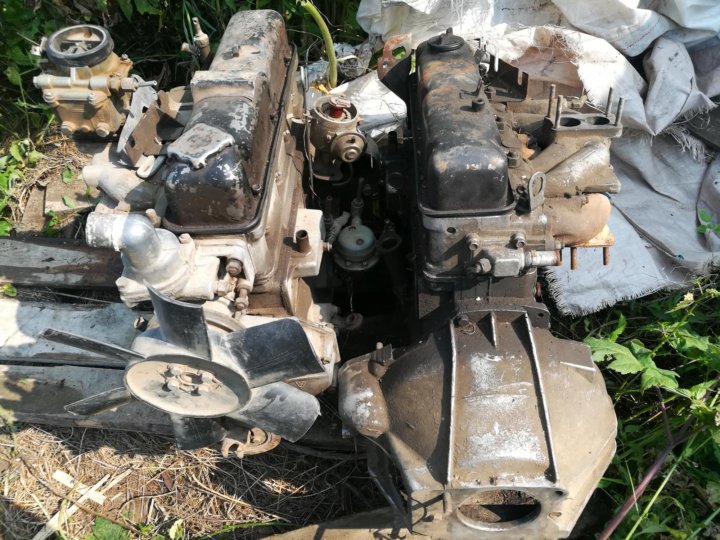

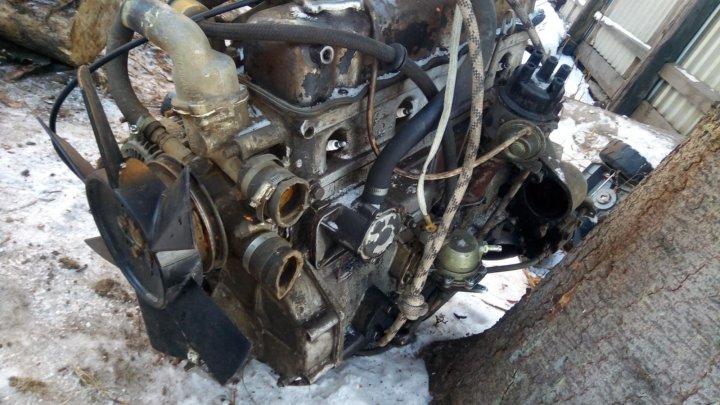

Разборка

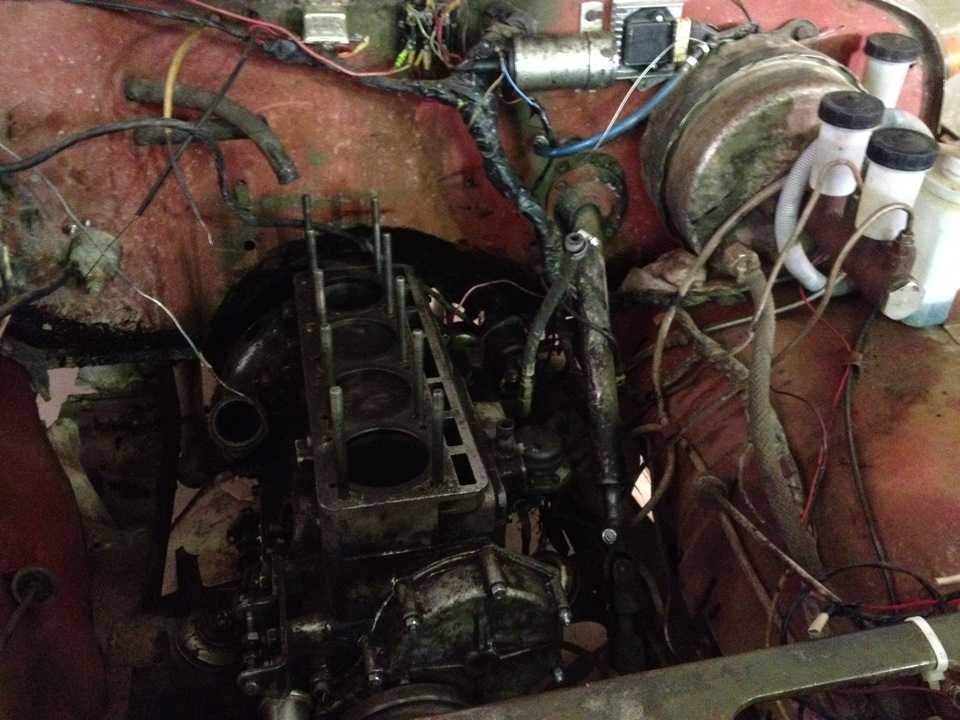

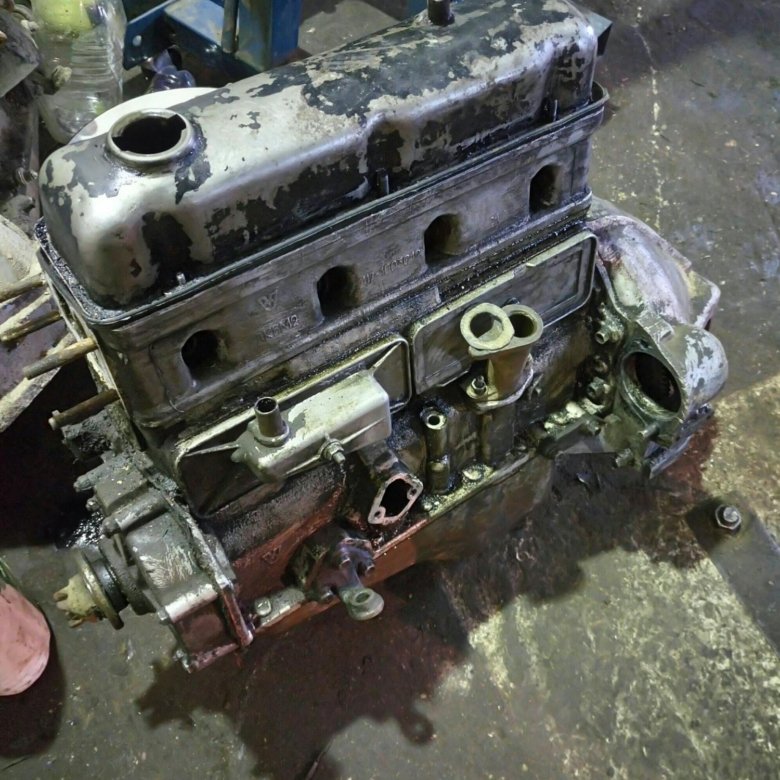

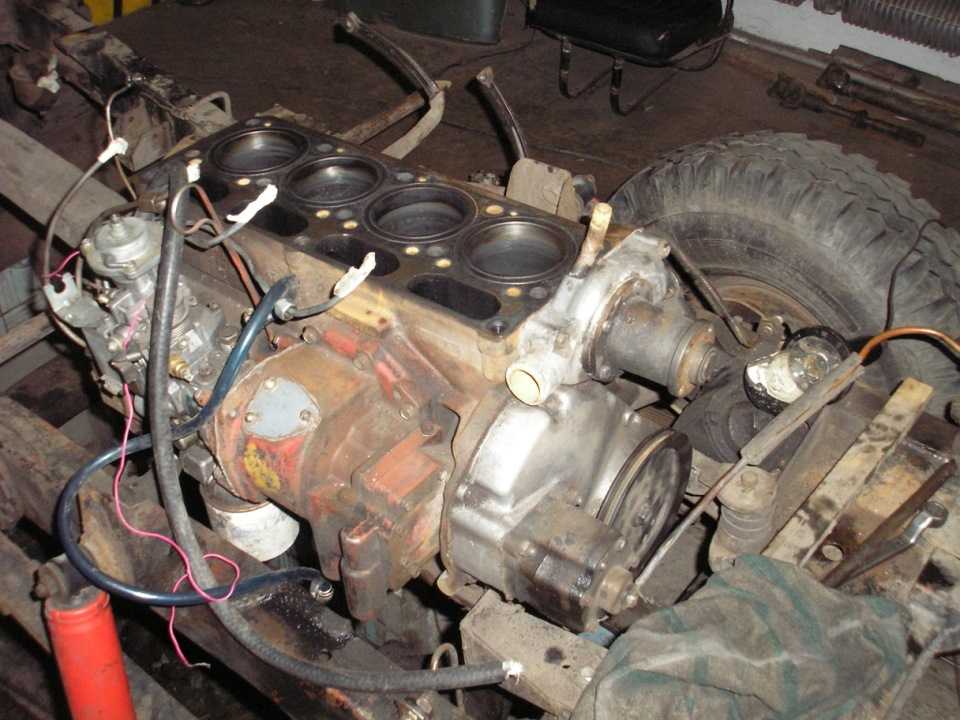

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ 417 — это процесс определения наличие трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин.

Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить. Поскольку деталь сделана с алюминия, то применяется аргонная сварка.

В гаражных условиях, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

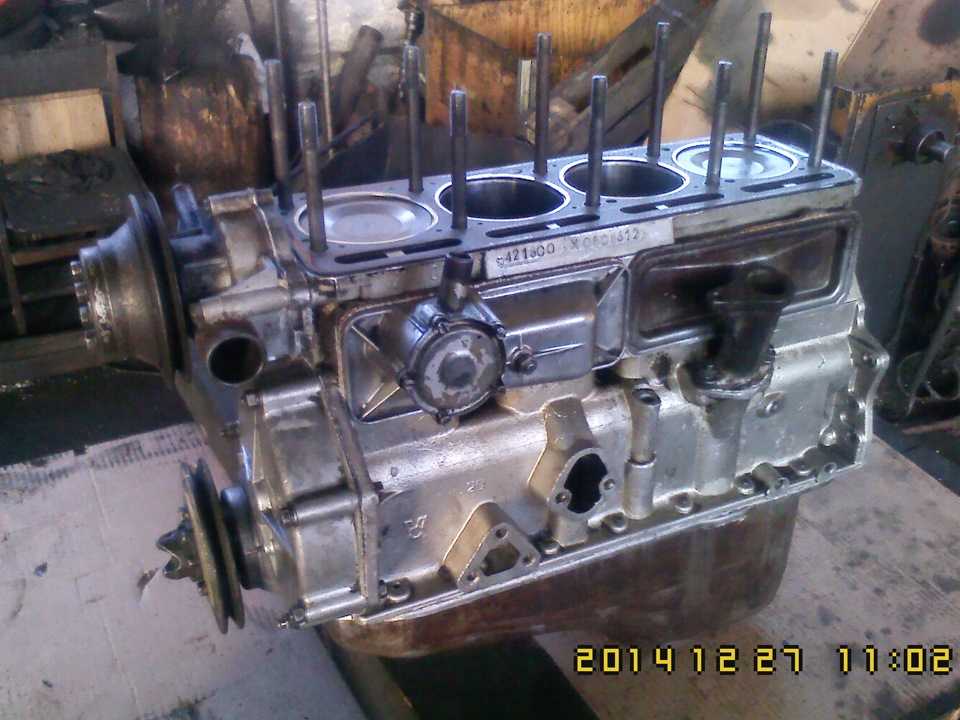

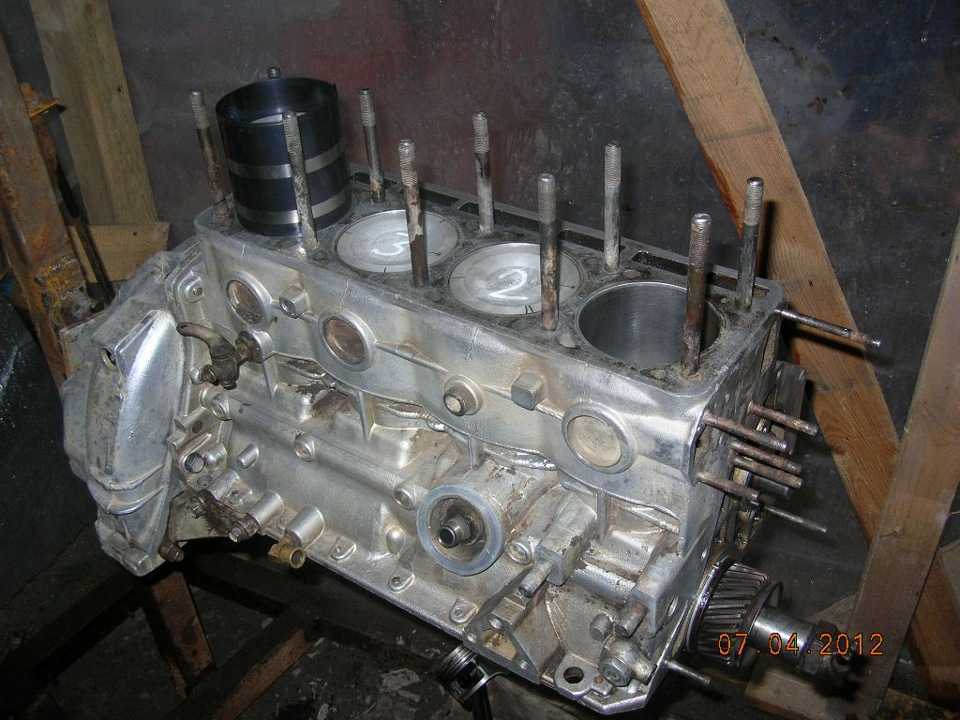

Расточка

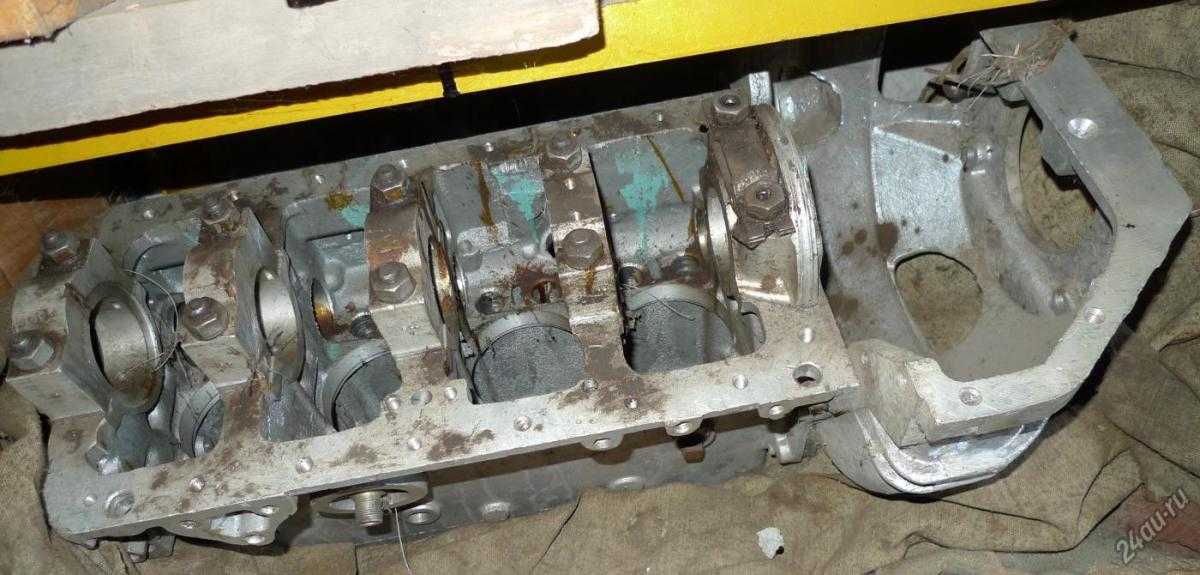

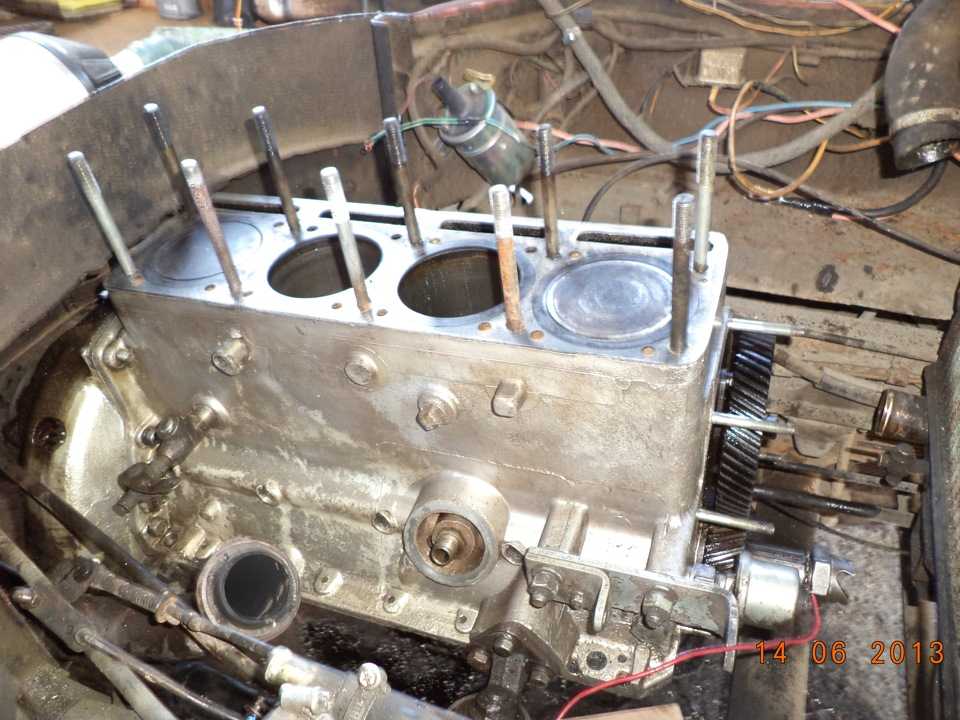

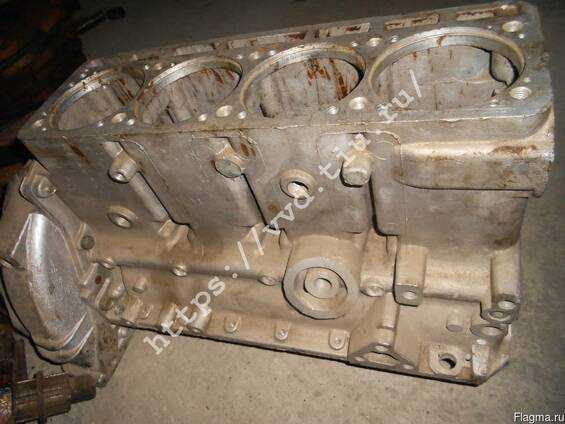

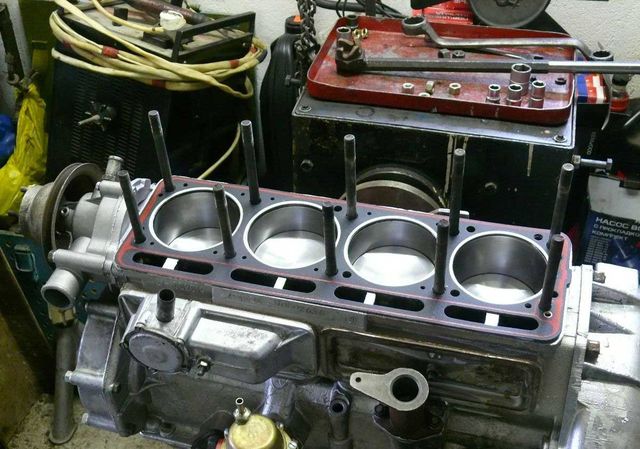

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

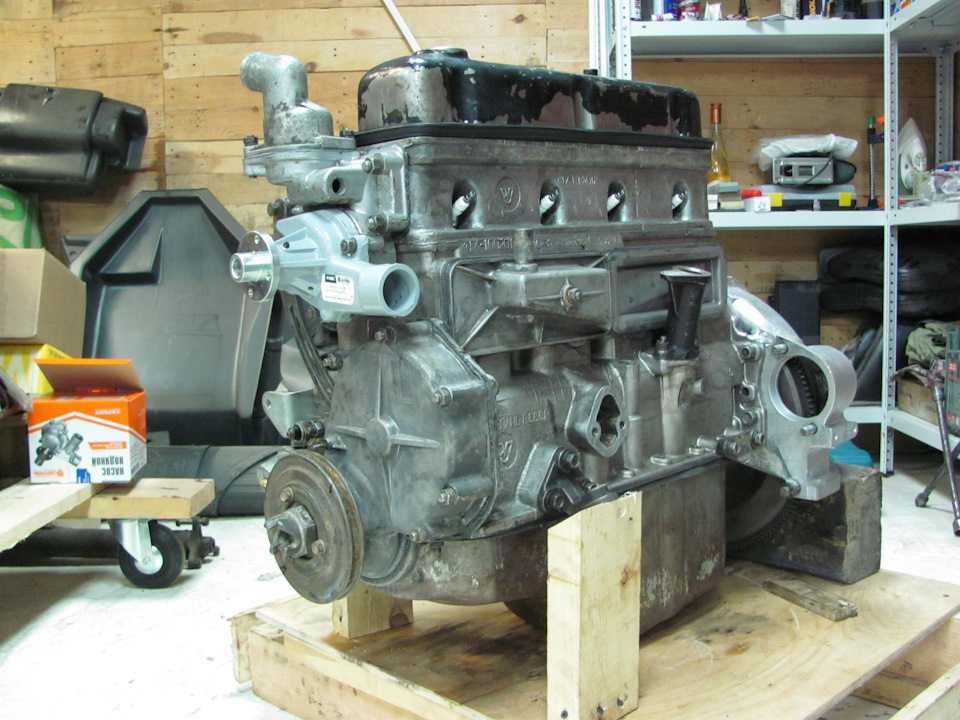

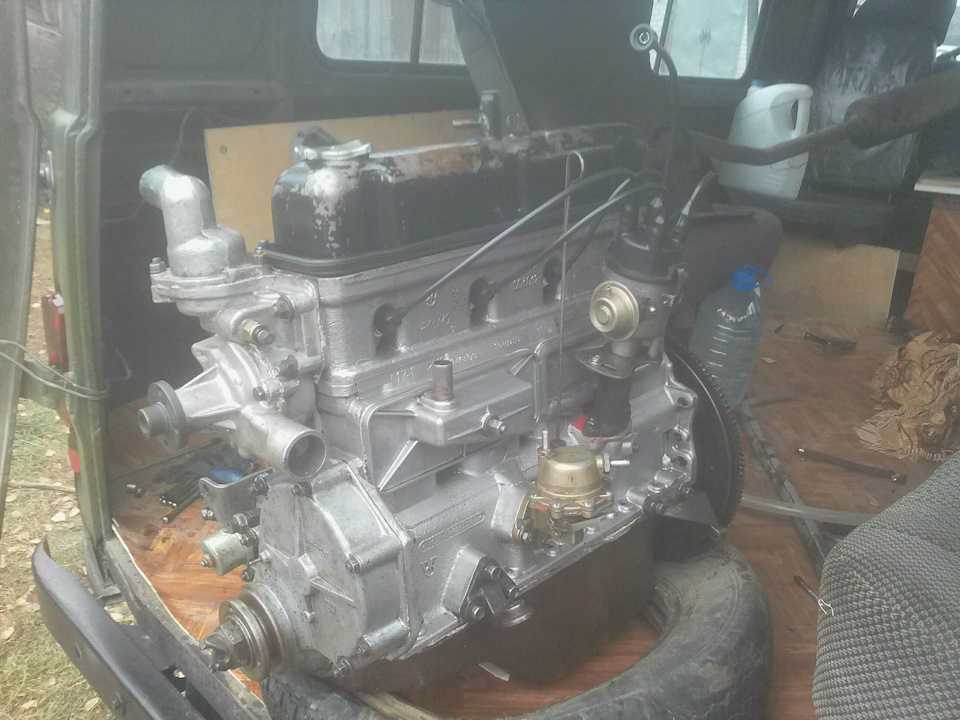

Сборка

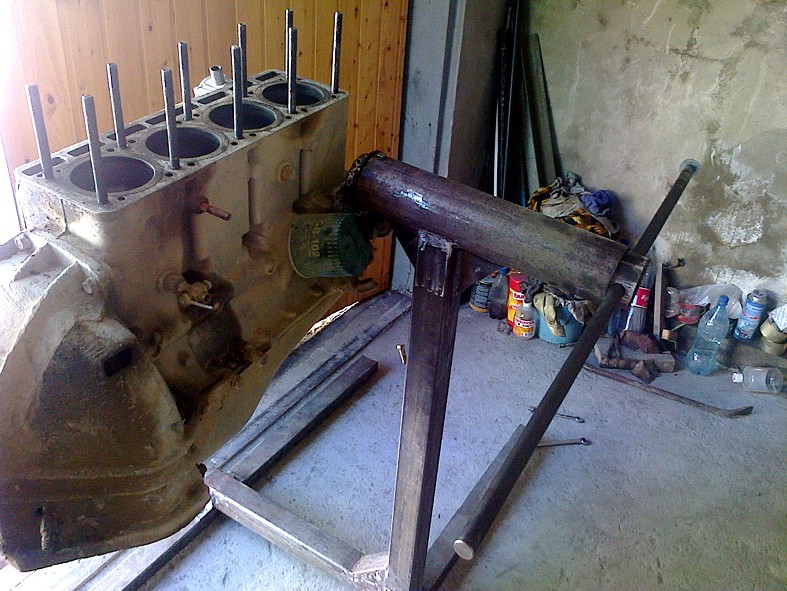

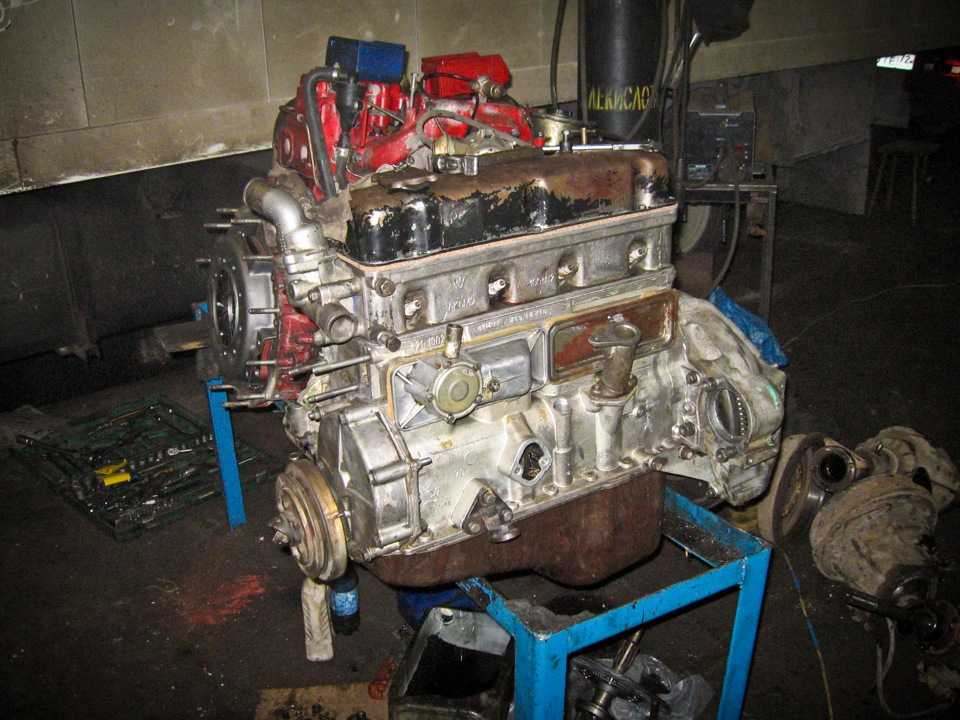

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Вывод

Мотор УМЗ 417 на УАЗ — это оригинальная копия ЗМЗ 402, а соответственно — мощный и надёжный силовой агрегат. Как у любого мотора, этот имеет ряд недоработок, которые можно с лёгкостью исправить при помощи доработки и тюнинга.

Двигатель УМЗ 417 на УАЗ: характеристики, неисправности и тюнинг

Разрабатывался двигатель УМЗ 417 на основе ДВС серии 402 другого производителя моторов – ЗМЗ.

Создавался под конкретные автомобили УАЗ – автобусы, внедорожники и грузовики. Изначально был недоработан, но этот момент был частично исправлен в нескольких модификациях серии – 4175.10, 4178.10, 4178.10-01, 4178.10-03, 4178.10-10, 4178.10-52, 4179.10-10, 4179.10-05 и 4179.10-25.

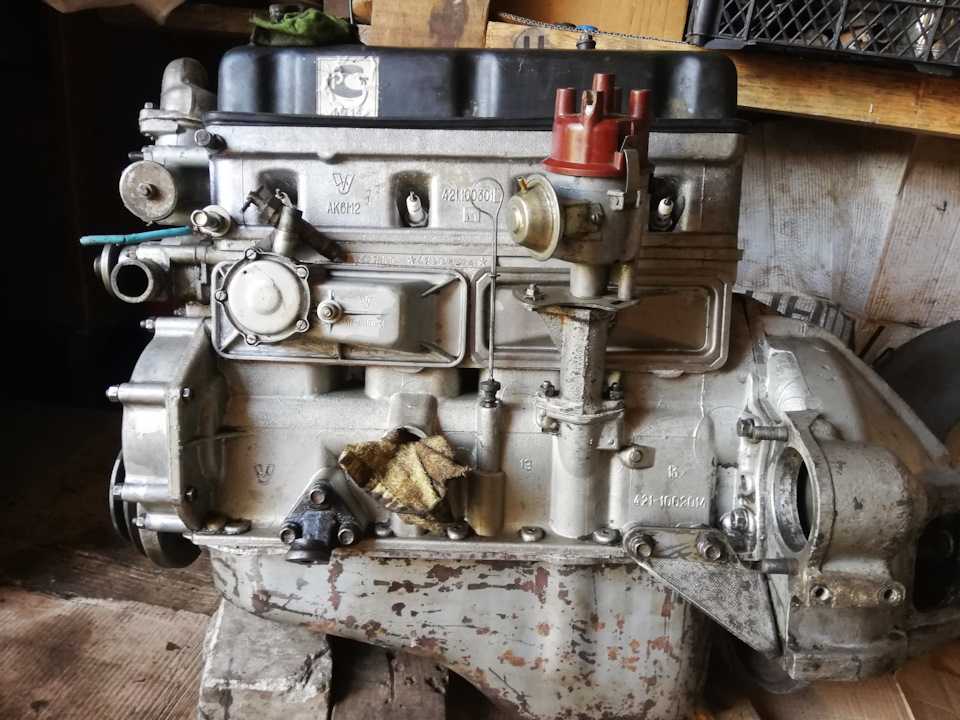

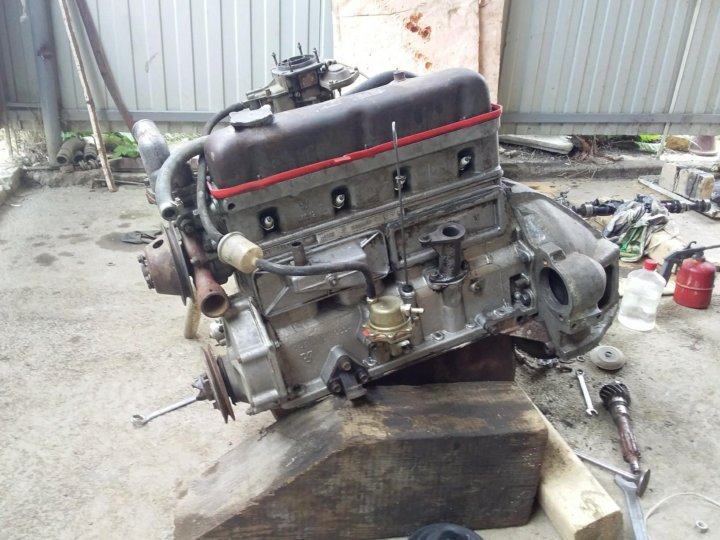

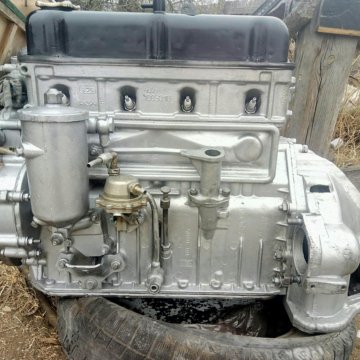

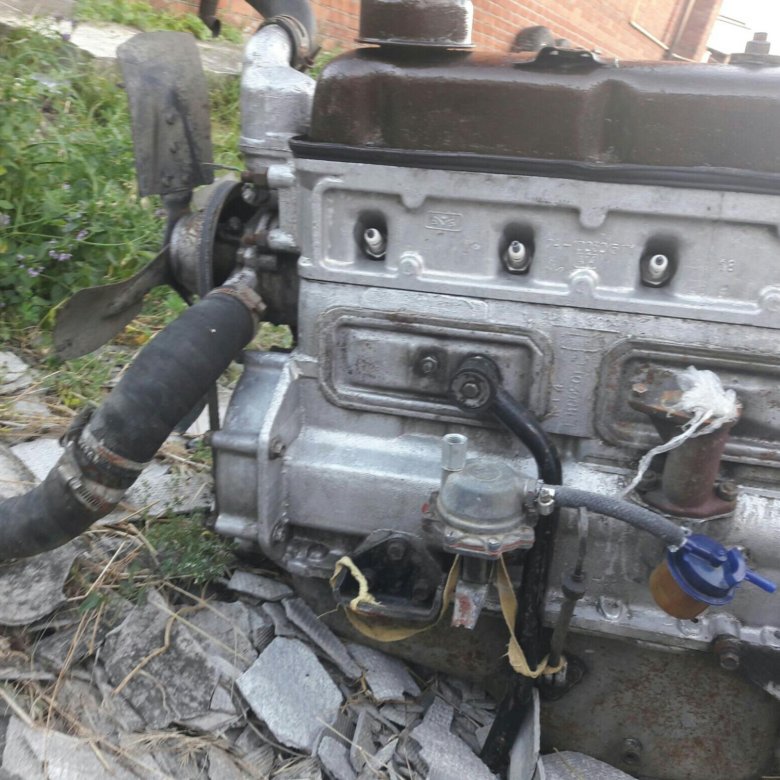

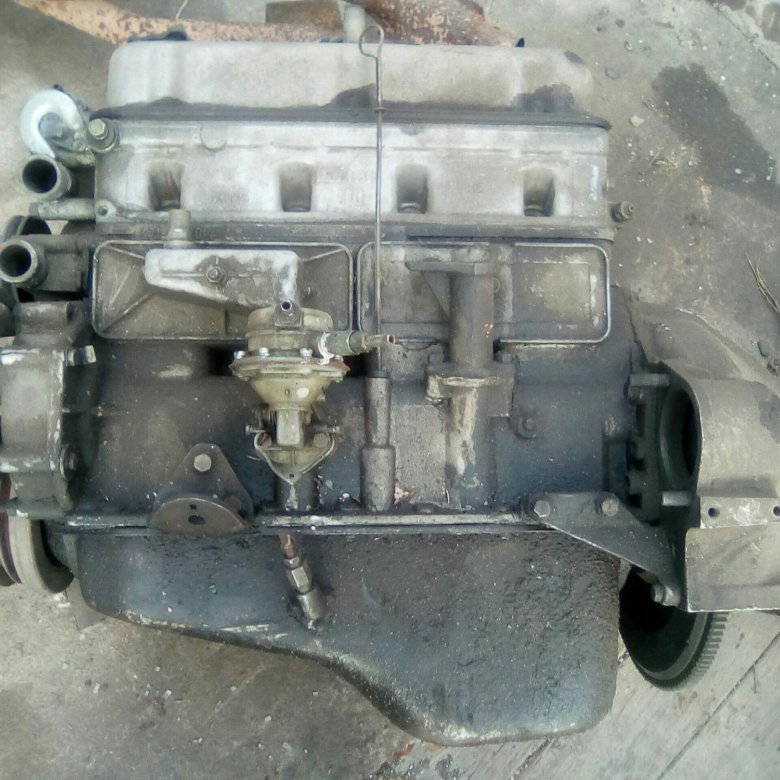

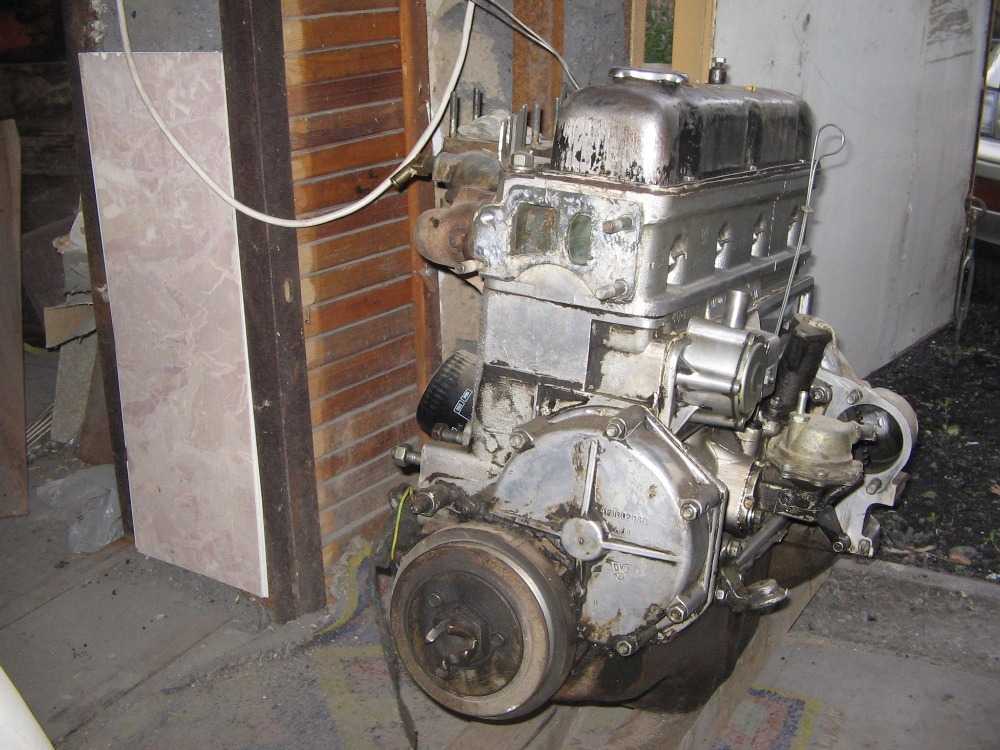

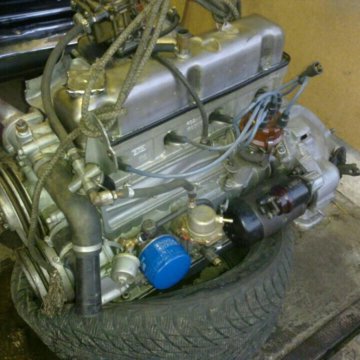

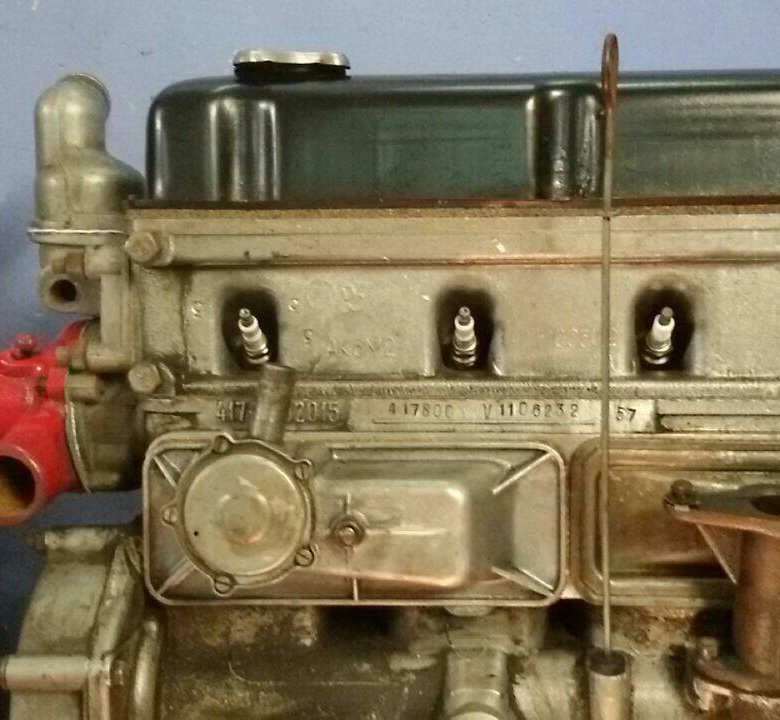

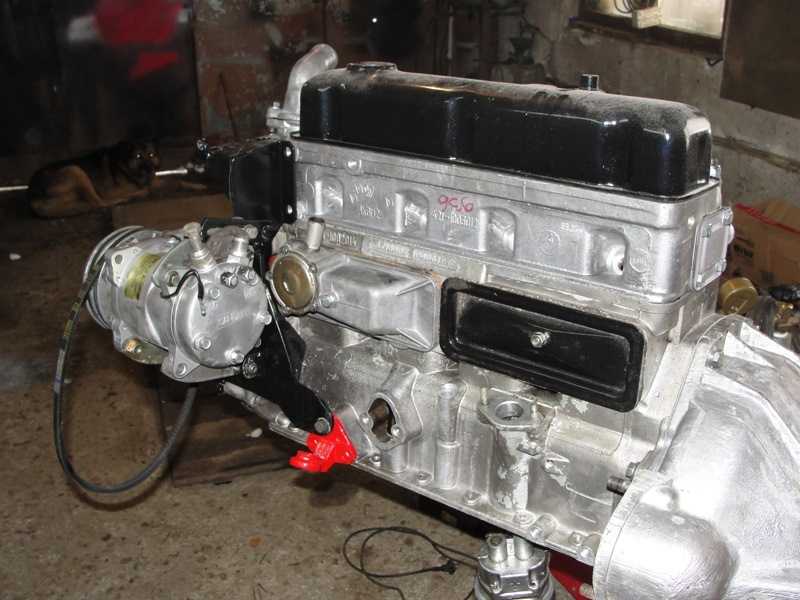

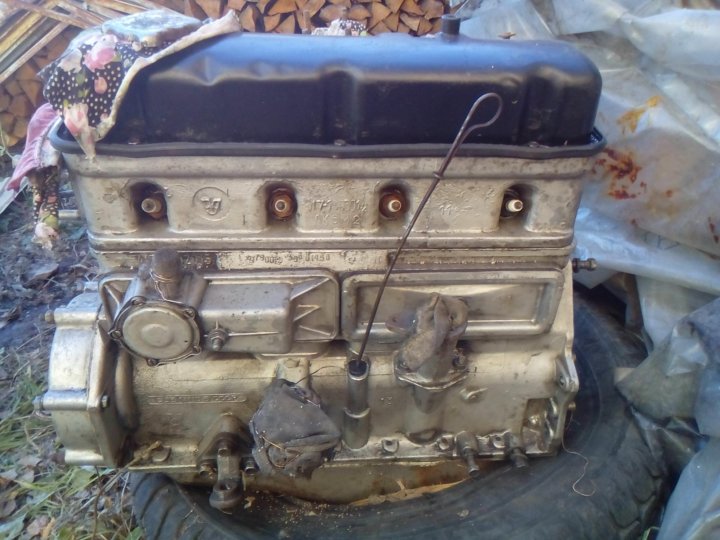

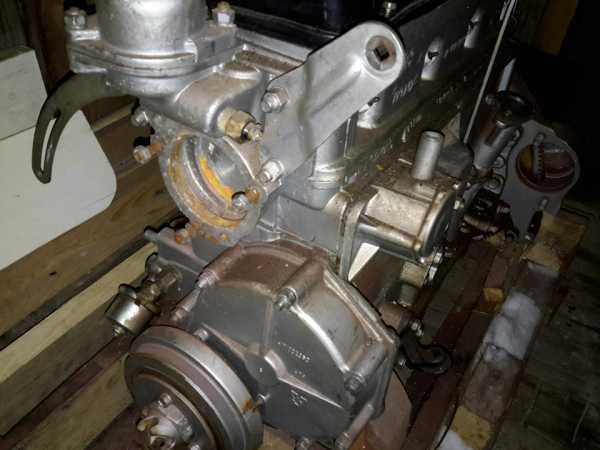

ДВС УМЗ 417

Он имеет очень низкую себестоимость, простейшую конструкцию, высокую надежность и приемлемые для тяжелых грузовиков, внедорожников и микроавтобусов эксплуатационные характеристики, поэтому выпускается до сих пор для обслуживания гигантского парка УАЗ 3151 и модификаций УАЗ 3741.

Технические характеристики

Как говорилось ранее, двигатель 417 на УАЗ от Ульяновского моторного завода был практически одинаковым с ЗМЗ 402. Если быть точнее, основная конструкция была скопирована, а УМЗ лишь внёс некоторые косметические поправки.

Для улучшения работы на УАЗах и адаптации мотора были переделаны — маховик, система выпуска и выпускные клапана. На этом оптимизация и модернизация двигателя закончилась.

Рассмотрим, основные технические характеристики 417 двигатель УАЗ:

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

Кроме оригинального мотора, мир увидел несколько модификаций:

1. УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.
2. УМЗ 4175.10 — аналог УМЗ 417. 10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.
3. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.
4. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Обслуживание

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придётся выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Согласно рекомендации завода изготовителя каждое 2-е ТО стоит проводить переборку и настройку карбюратора.

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

1. Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
2. Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
3. Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
4. Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

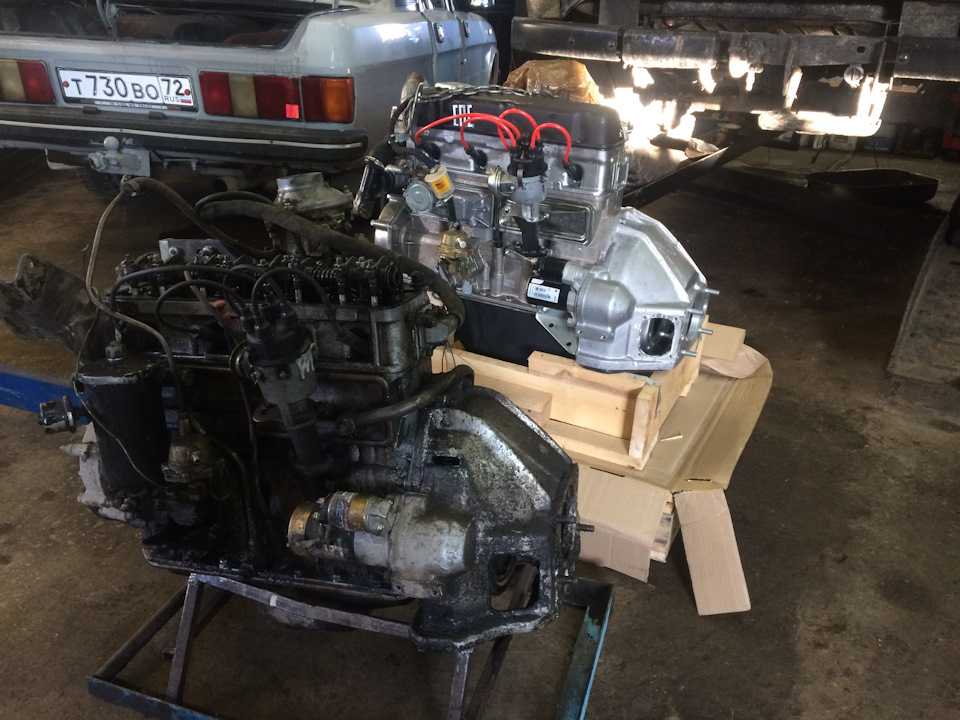

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

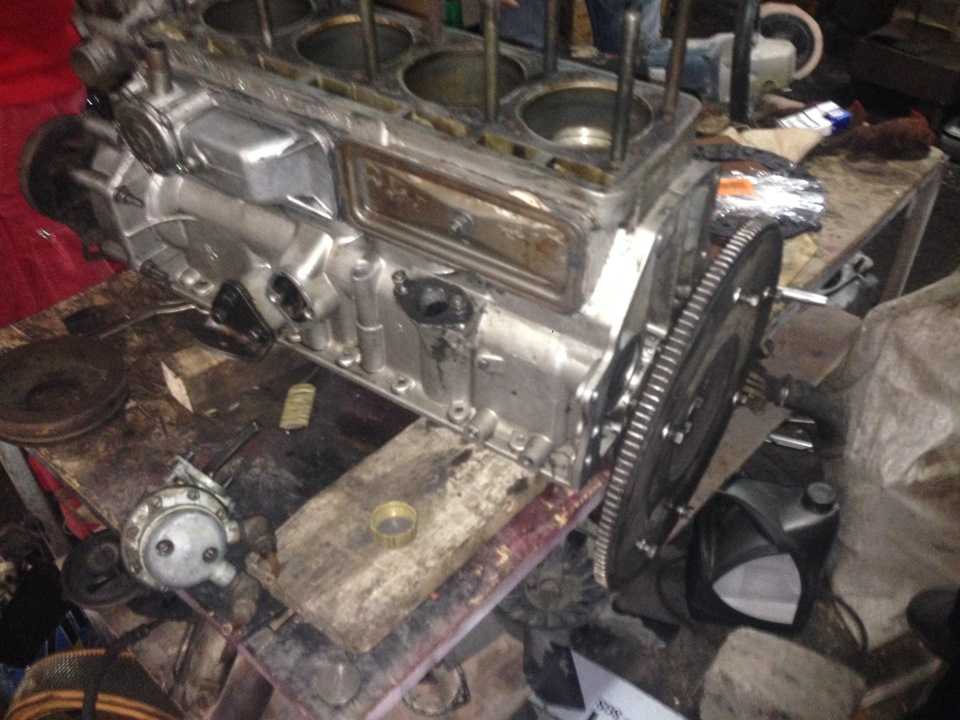

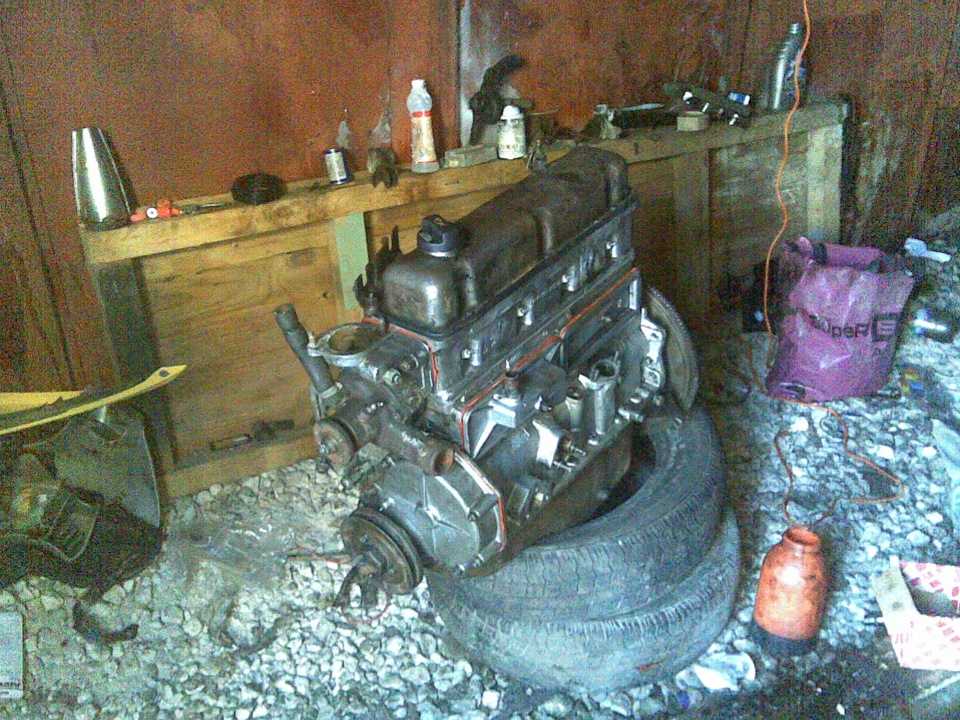

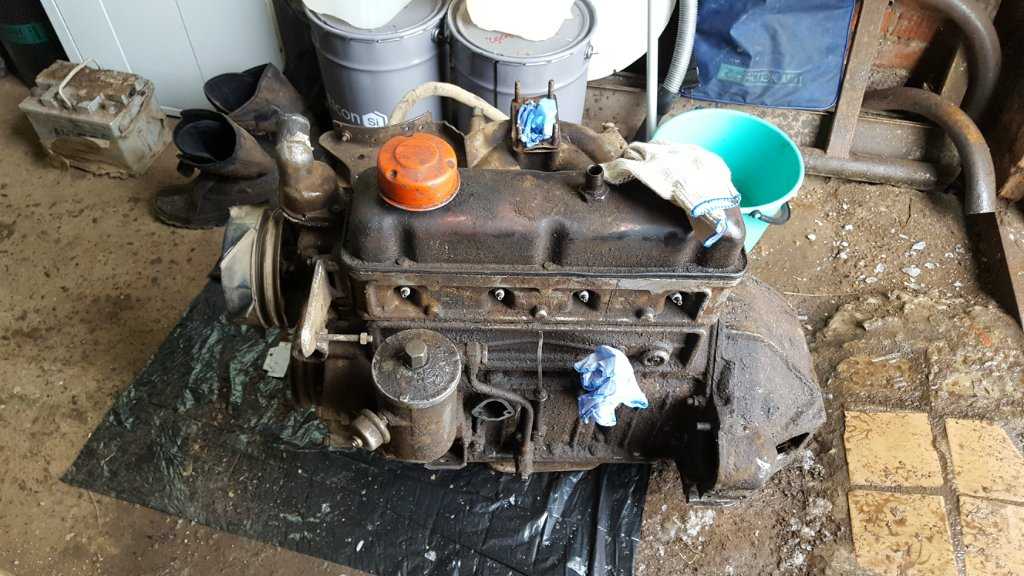

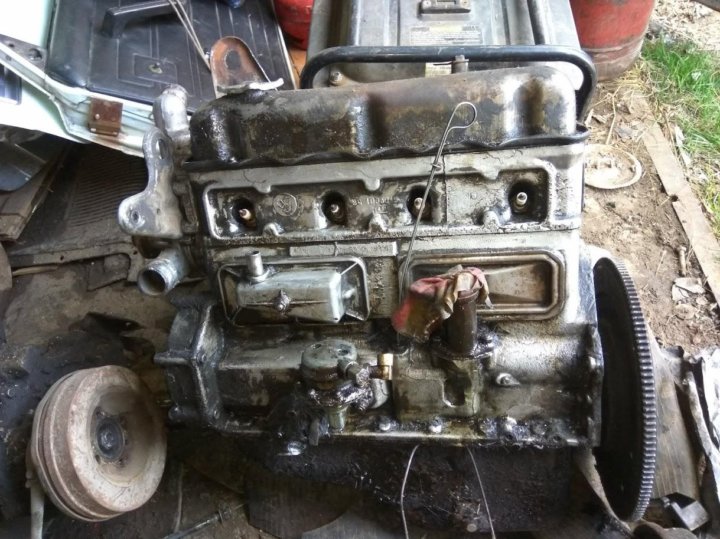

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ 417 — это процесс определения наличие трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин.

Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить. Поскольку деталь сделана с алюминия, то применяется аргонная сварка.

В гаражных условиях, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

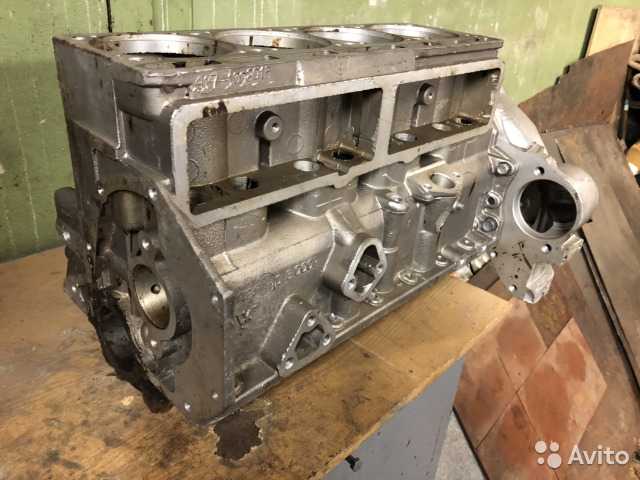

Расточка

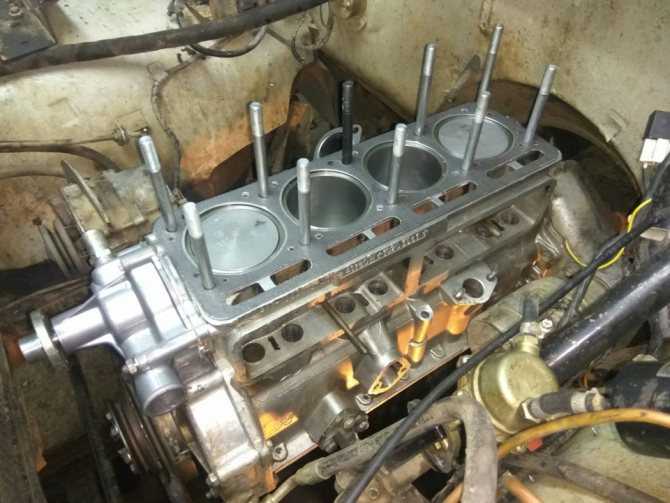

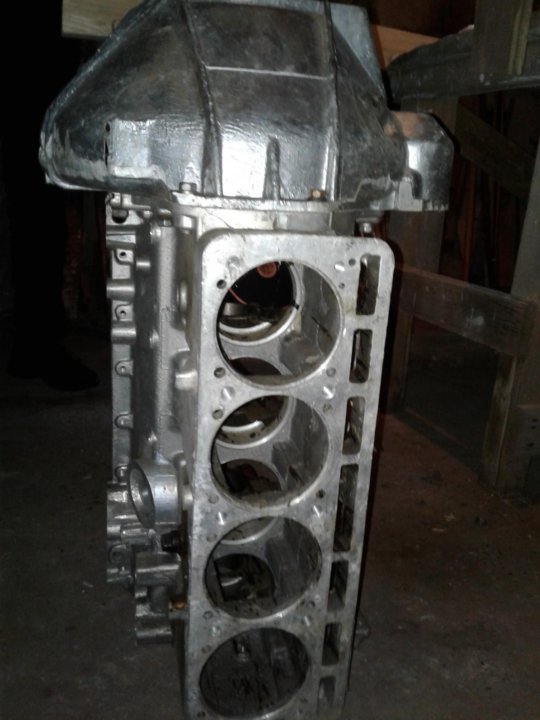

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

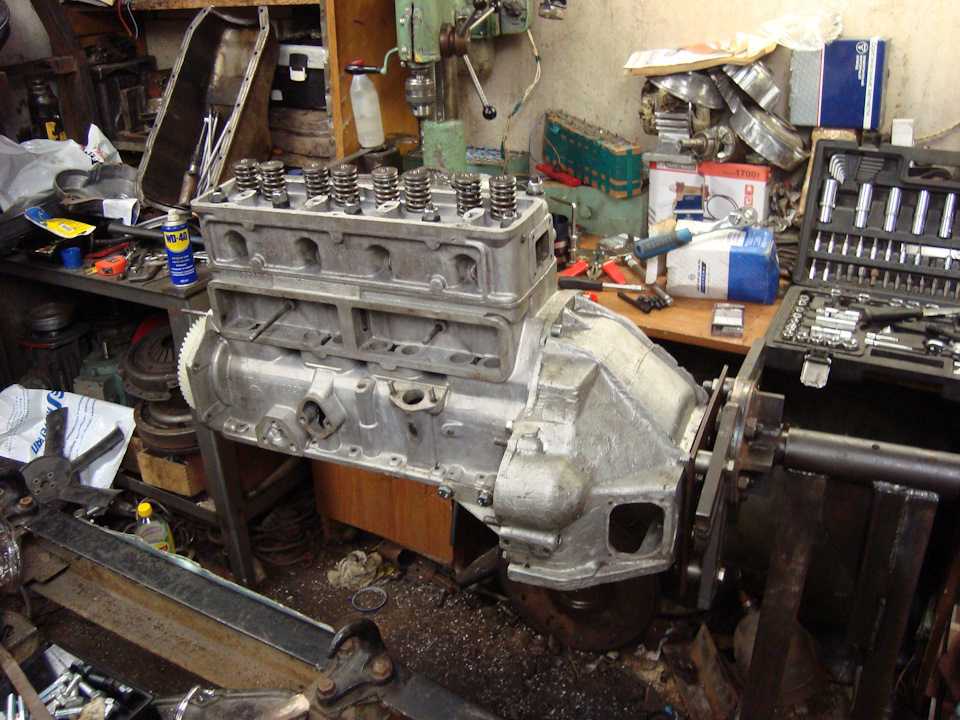

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Разгон автомобиля сопровождается рывками или постукиваниями

Внезапные или мгновенные толчки, возникающие во время разгона, часто вызваны поломкой деталей. Если водитель ничего не будет предпринимать, поломка может перерасти во что-то более серьезное. Решить эту проблему можно, заменив старые, изношенные детали, на новые.

Рывки на автомобиле с двигателем уаз 417 также могут возникать при выходе из строя датчиков синхронизации, при этом контрольная лампа неисправности приборной панели может не загораться. В этой ситуации проще заменить датчики ГРМ.

Рывки часто возникают из-за поломки катушки. Заменить деталь можно и самостоятельно заменой. Если не получается, пригласите эксперта.

Вывод

Мотор УМЗ 417 на УАЗ — это оригинальная копия ЗМЗ 402, а соответственно — мощный и надёжный силовой агрегат. Как у любого мотора, этот имеет ряд недоработок, которые можно с лёгкостью исправить при помощи доработки и тюнинга.

Современные наработки и технологии не направлены на надёжность и долговечность моторов, не случайно опытные пользователи с трепетом вспоминают советские агрегаты, такие как 417 двигатель УАЗ. Несмотря на разговоры о несостоятельности установок подобного типа и скором уходе на «пенсию», действительной замены не найдено. Тогда как этот экземпляр автомобилестроения показывает чудеса живучести и практичности.

Создавая УАЗ 417, конструкторы заложили в механизм проведение нескольких капитальных обновлений, что позволило «оживлять» двигатель вновь и вновь. Наряду с восстановлением, установка неприхотлива в эксплуатации и показывает приемлемую мощность, а карбюратор исключает склонность к дорогому топливу. Эти факторы, в купе с ценовой политикой, стали основополагающими при формировании популярности мотора, который до сих пор пользуется уважением.

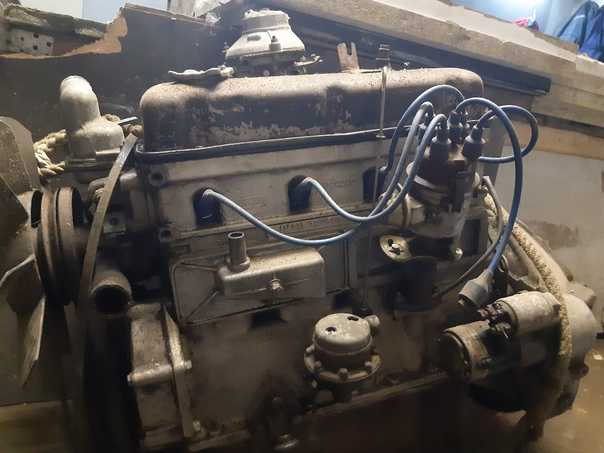

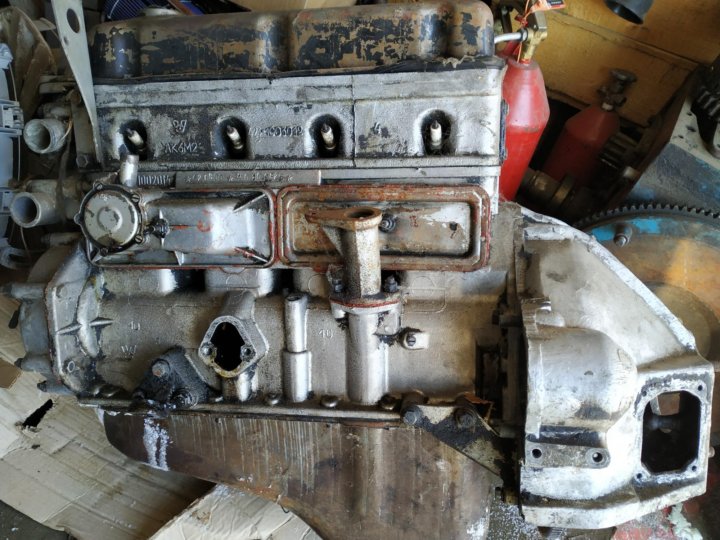

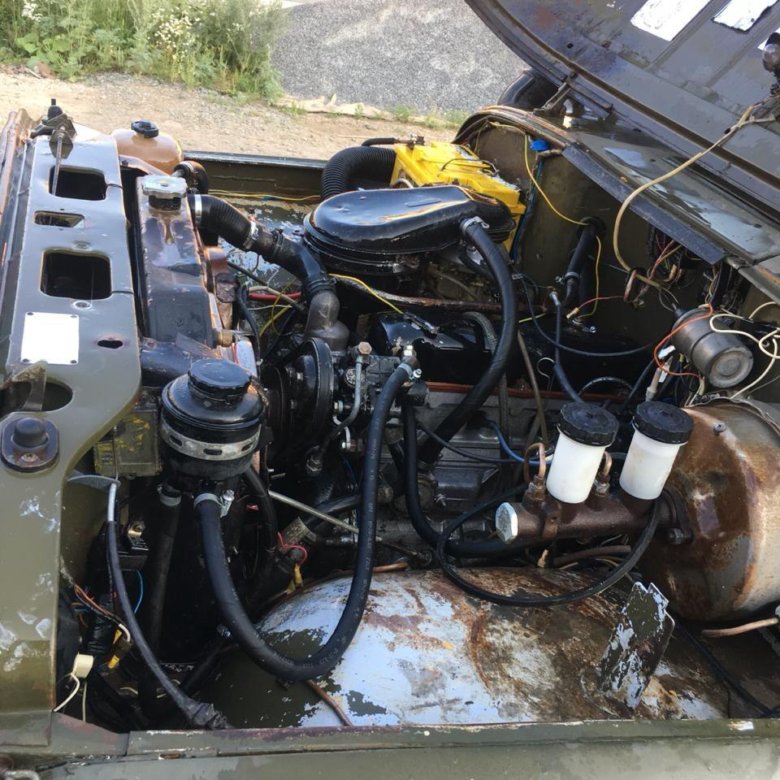

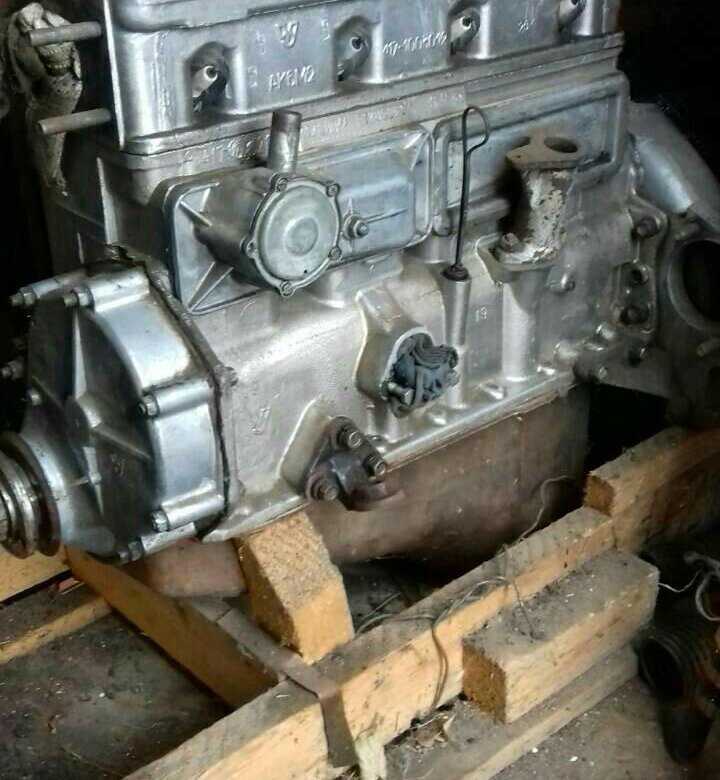

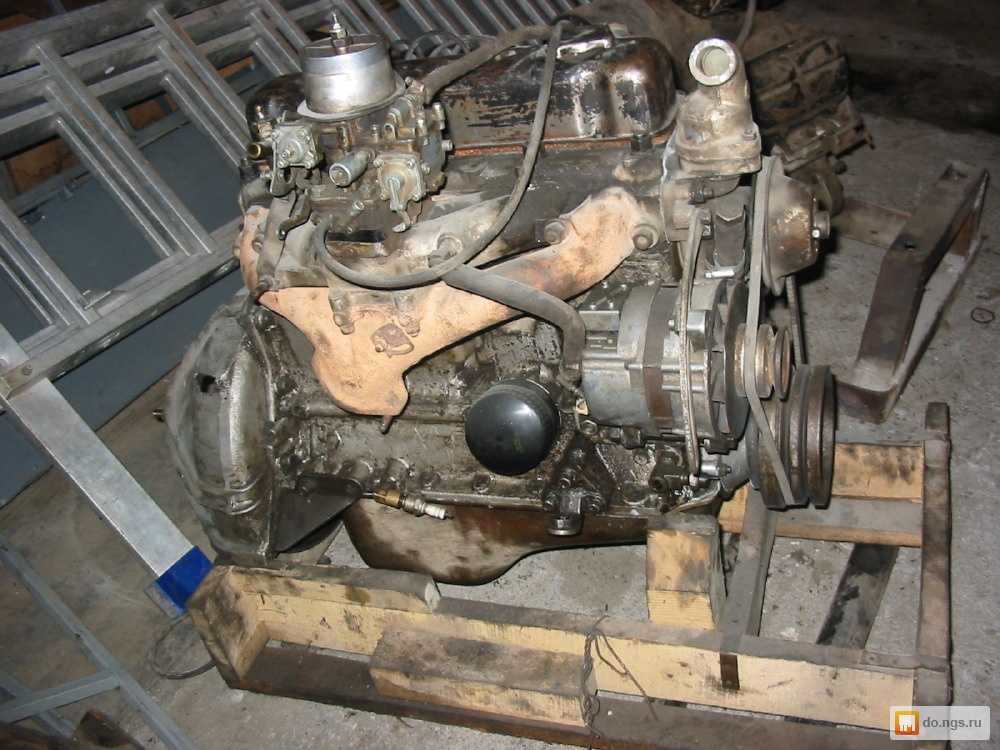

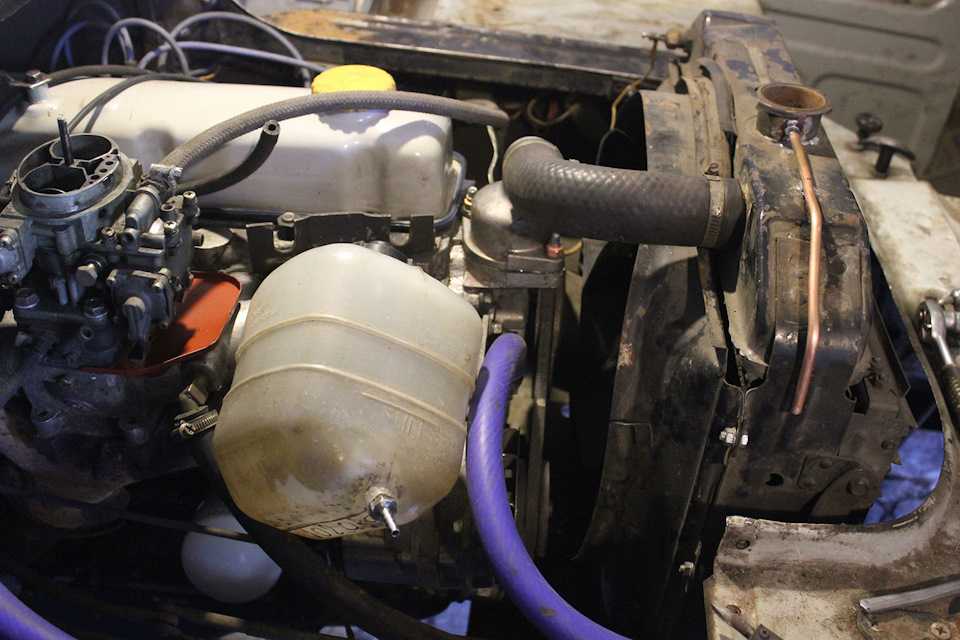

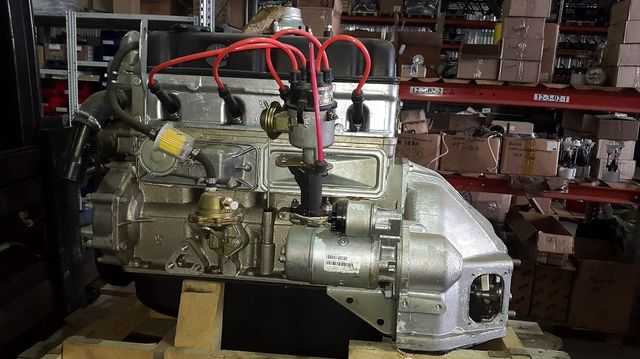

Описание 417 двигателя

Силовая установка УАЗ 417 выпускается на автомобильном заводе в Ульяновске. Сборка стартовала в 89 году и сегодня не остановлена. Двигатель предназначен машинам, работающим на бездорожье УАЗ: «469», «452».

Конструктивно, силовая установка – четырёх цилиндровый мотор с камерами, помещёнными в ряд и сжатием 7,0. Алюминиевая головка делает изделие лёгким и повышает топливную экономичность. Образование рабочей смеси 417 мотор УАЗ совершает в карбюраторе. Устройство, распределяющее газы, размещает клапана в верхней части, вал распределения расположен внизу, зажигание с контактным распределителем, эти параметры упрощают конструкцию.

Недостаток мотора, это чугунные капсулы, посаженые в остов посредством резиновых колец, снижающие устойчивость. Кроме того, хромает сбор и качество изготовления некоторых элементов. Агрегат подвержен перегреву из-за проблемного охлаждения. Страдает качество подгонки и уплотнения, как результат, образование течей масла и антифриза.

Тем не менее мотор получился простым и выносливым, что повлияло на долговечность и ресурс, составляющий 150000км. Популярность заставила конструкторов пойти по пути модернизации, что повлекло возникновение модификаций модели.

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Характеристики 417 двигатель УАЗ

Базой для силовой установки УАЗ 417 послужил 414 мотор, выпускавшийся до этого. В сравнении и предшественником, агрегат получил новую головку остова цилиндров, увеличенную степень сжатия. Что касается газораспределения, то появился новый распределительный вал и клапана впуска (сечение стало больше). Головка остова получила округлённый профиль выводных каналов под механизм образования смеси с двумя камерами.

417 двигатель УАЗ характеристики:

Разъяснение	Показатель
Предназначение мотора	«469», «452»
Года выпуска мотора	1989-настоящее время
Горючее мотора	Бензин (А-76)
Нормативы экологии мотора	«Евро-0»
Сколько тактов у мотора	«4»
Объем 417 двигателя УАЗ (л)	2,45
Сплав блока мотора	алюминий
Камера объёмного вытеснения мотора (шт. )	«4»
Размещение камер мотора	рядное, вертикальное
Клапан мотора, итого (штук)	«8»
Порядок работы цилиндров 417 двигателя УАЗ	«один/три/четыре/два»
Камера объёмного вытеснения, поперечник (м)	0,092
Расстояние между крайними положениями вытеснителя (м)	0,092
Сдавливание	7
Мощь мотора (л.с.)	92
Импульс, поворачивающий коленчатый вал (Нм)	172
Масса мотора (кг.)	166
Срок службы мотора (км.)	150000
Питание мотора	карбюратор
Расход бензина: трасса*смесь*город (л/сотню)	8,4*10,6*14,5
Генератор	3 фазы, 75А, 14В
Зажигание мотора	трамблёр
Система нанесения смазывающей жидкости	давление + пар
Объём масла в 417 моторе (л)	6
Масло для мотора	5W-30 (40), 0W-30 (40)
Расход смазки, (л/1000 км)	0,6
Охлаждение жидкостное	замкнуто, вентиляция
Жидкость охлаждения, количество (л. )	10,7

Силовая установка имеет некоторые особенности, не характерные для моторов такого типа, к особенностям относят:

• Уплотнение гильз в остове резиновыми, а не медными кольцами;
• Первые моторы выпускались без рёбер жёсткости, позже появилось 4 ребра;
• Подача и забор жидкости охлаждения из головки остова;
• Объединённый коллектор выпуска;
• Купольная форма камеры сгорания.

Модификации 417 двигателя

Поскольку силовая установка неоднократно дорабатывалась и усовершенствовалась, за тридцать лет выпуска разработаны модификаций мотора.

Модификации мотора с карбюратором (417…):

Модификация	Разъяснение
.10	База, рассчитана под горючее А-76, сдавливание 7, мощь 92л.с.;
5.10	Аналог .10, рассчитан под горючее АИ-92, сдавливание 8,2, мощь 98л.с.;
8.10	Аналог .10, отводящий канал для устройства образования смеси с двумя камерами;
8. 10-01	Используется рычажная муфта, сечение 254мм;
8.10-03	Используется рычажная муфта, сечение 254мм под гидравлический усилитель руля;
8.10-10	Аналог 8.10, увеличенные клапана впуска (39мм), сальник, помпа на блоке;
8.10-52	Мембранная муфта, сечение 240мм;
9.10-01	Военный вариант, экран электрики, подогрев мотора, рычажная муфта сечение 254мм;
9.10-05	Мембранная муфта, сечение 240мм;
9.10-25	Мембранная муфта, сечение 240мм;

Кроме того, на основе УМЗ-417 выпущен мотор с использованием инжектора УМЗ-420. Однако, модификация не получила распространения, вместо неё прижился карбюраторный вариант УМЗ-421. Так же можете прочитать про Какие амортизаторы лучше поставить на УАЗ Патриот.

Обслуживание и ремонт 417 двигатель УАЗ

Для того, что бы силовая установка отработала положенный срок, выполняются работы по настройке и доводке агрегата. Замена расходных материалов и манипуляции с мотором выполняют в следующие сроки:

• Замена смазывающих жидкостей и фильтрующих элементов мотора: 7500-10000км пробега;
• Регулировка клапанов на УАЗ 417 двигатель: 15000км пробега;
• Замена воздушного фильтрующего элемента мотора: раз в два года;
• Коллектор выпуска мотора: раз в два года;
• Замена топливного фильтрующего элемента мотора: 30000км пробега;
• Свечи и аккумулятор мотора: 60000км;
• Вентиляция поддона мотора: раз в три года;
• Замена жидкости охлаждения мотора: 40000км пробега.

Зачем выставлять зажигание?

Для правильной настройки и регулировки работы цилиндров двигателя на УАЗ-469 необходимо обладать определенными навыками. О них мы расскажем позже, а для начала предлагаем узнать, для каких целей следует правильно выставлять бесконтактное зажигание и чем это может быть чревато. После подключения ключа в замок зажигания, в работу вступают множественные узлы и механизмы, без которых функциональность двигателя будет невозможной.

Итак, зачем выставлять этот параметр:

1. Мотор будет оптимально и устойчиво работать на всех режимах. В противном случае его работа будет нестабильной и доставит неудобства для автолюбителя.
2. Значительно улучшится пуск силового агрегата на холодную. Естественно, если вы хотите без проблем запуска мотор в тридцатиградусный мороз, то для этого также нужно будет залить в мотор соответствующее масло и проверить работоспособность свечей.
3. Нормализуется расход горючего, в противном случае он может быть повышенным.
4. Мощность силового агрегата будет оптимальной, такой, как отмечено в сервисной книжке (автор видео — канал smotri Vidik).

Принцип работы

Регулировка зажигания УАЗ 417, процедура, пренебрегать которой нельзя. Запуск мотора, работа и состояние агрегата – составляющие, зависящие от манипуляции. Каждый цилиндр двигателя снабжен свечой зажигания, между зазором которой образуется искра, зажигающая топливо. Свечки работают в требуемой последовательности, подавая заряд в необходимое время и нужной силы.

Без механизма зажигания аккумуляторная батарея бессильна выделить требуемую эффективную работу электрического поля для поджога топлива. Так происходит по причине недостатка параметров устройства и способности вырабатывать фиксированный ток. Зажигание увеличивает ток, за счёт чего топливная смесь воспламеняется.

Топливный отсек

Признаки отказа топливной системы:

• Двигатель не заводится;
• задержка включения двигателя;
• мотор стучит и тормозит;
• двигатель не развивает скорость;
• мотор потребляет огромное количество топлива;
• непрерывные стуки, вибрации;
• остановка работы при увеличении скорости.

Одна из постоянных поломок топливной системы — это плохая работа топливного насоса или полное нарушение его работоспособности. Можно попросить специалистов провести анализ деталей в сервисном центре.

Быстрое падение напряжения до нуля после отключения АЗС может быть вызвано разными причинами:

• выход из строя регулятора давления топлива, вставленного под переднюю часть модуля насоса топлива;
• выход из строя обратного клапана на насосе топлива двигателя;
• наличие разрыва на цилиндре топливопровода.

Поломка АЗС часто происходит из-за отсутствия напряжения питания, которое подает коробка передач. Коробка передач расположена в моторном отсеке, в задней части моторного отсека (под лобовым стеклом).

Разновидности

Сегодня известно три разновидности зажигания, применяемых на агрегатах с внутренним сгоранием. Вид, устанавливаемый на «417» мотор, зависит от модификации агрегата.

Устаревший тип, используется на большинстве машин. Принцип основан на толчке, рождающемся в трамблёре. Конструкция механизма проста, возможна самостоятельная регулировка и починка, доступная стоимость запасных частей. Зажигание включает: катушку, устройство распределения, устройство прерывания, устройство накопления заряда, свечки;

• Воспламенение с отсутствием контактов.

Достоинство в формировании сильной дуги. Это достигается напряжением, образующимся во второй намотке индуктора, изделие, основанное на электричестве и магнетизме, стабилизирует работу агрегата. Зажигание нуждается в смазке привода каждые 10000км пробега. Для починки механизма нужно иметь специфическое оборудование.

Современное и дорогое устройство, устанавливается на последние марки машин. Механизм сложен, однако регулировка проще, чем у предыдущих видов и отсутствуют пятна контактов, подверженные окислению. Починка в полевых условиях невозможна.

Порядок зажигания УАЗ – как выставить, порядок свечей

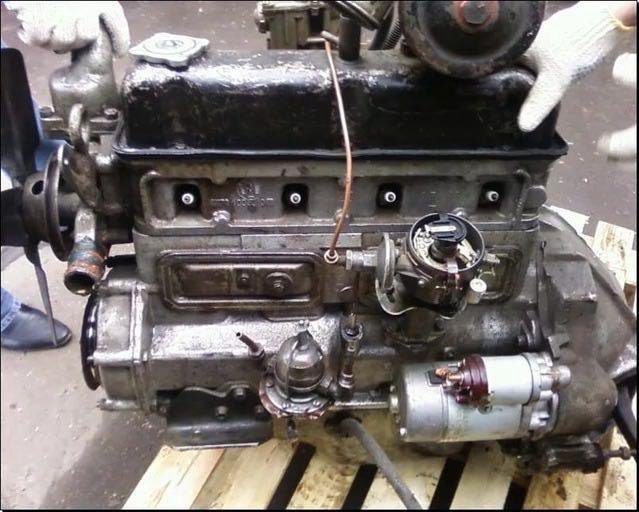

Трамблер УАЗ – немаловажная деталь в системе зажигания в данного автомобиля. Его оптимальная регулировка гарантирует эффективную работу агрегата в целом, увеличивает его работоспособность и эффективность, позволяет эксплуатировать двигатель в любых условиях и ситуациях.

Настроить систему зажигания так, чтобы она работала правильно, не так уж и сложно, как это кажется сначала. Но прежде всего стоит понять, как именно устроены системы УАЗ в целом и разобраться в их схемах. И если делать всё по рекомендациям, в верном порядке, то это отрегулировать всё не составит особого труда.

Настройка воспламенения

Проводя настройку воспламенения, выполняют следующие действия:

• Перед тем, как выставить зажигание на УАЗ 417, фиксируют и обездвиживают машину посредством ручника. Затем крутят коленчатый вал таким образом, что бы вытеснитель первой камеры установился в крайнем высоком положении. Параллельно контролируют совпадение отметки на шкиве с отметкой заглушки шестерёнок распределения;

• Демонтируют заглушку механизма распределения. Внутри, рядом с контактом находят ходовой ролик. Если ролика нет, совершают прокручивание вала на 180°, выставляют на «ноль» корректор октана. Посредством ключа заворачивают болт индикатора к остову устройства распределения, совмещая со срединным маркером. После ослабляют винт, крепящий пластины к остову трамблёра;

• Фиксируя ходовой ролик пальцами, проворачивают остов, совмещая край механизма статора с красным маркером устройства ротора. Фиксируют пластину к остову посредством болта;
• Монтировать заглушку контроллера на место, контролировать провода высокого напряжения на предмет совпадения последовательности работы камер. Удостовериться в правильности настройки.

• Завести установку, дать поработать пять или десять минут, добиться рабочего прогрева (90°). На ровной дороге разогнать транспортное средство до скорости 40 км/час, после с силой надавить на ножной рычаг подачи топлива. Разгон мотора до 60 км/час и короткая ударная волна (звон металла) свидетельствуют о правильности настройки.

Продолжительная детонация требует регулировки поворотом механизма распределения на деление против стрелки часов. Отсутствие ударной волны требует роста угла, механизм поворачивают по стрелке часов.

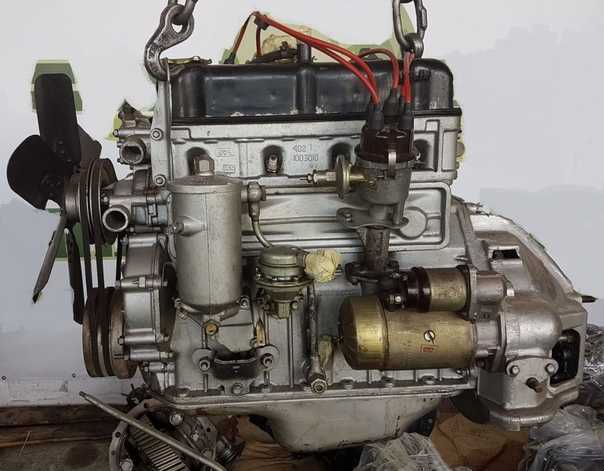

Разрабатывался двигатель УМЗ 417 на основе ДВС серии 402 другого производителя моторов – ЗМЗ. Создавался под конкретные автомобили УАЗ – автобусы, внедорожники и грузовики. Изначально был недоработан, но этот момент был частично исправлен в нескольких модификациях серии – 4175.10, 4178.10, 4178.10-01, 4178.10-03, 4178.10-10, 4178.10-52, 4179.10-10, 4179.10-05 и 4179.10-25.

Он имеет очень низкую себестоимость, простейшую конструкцию, высокую надежность и приемлемые для тяжелых грузовиков, внедорожников и микроавтобусов эксплуатационные характеристики, поэтому выпускается до сих пор для обслуживания гигантского парка УАЗ 3151 и модификаций УАЗ 3741.

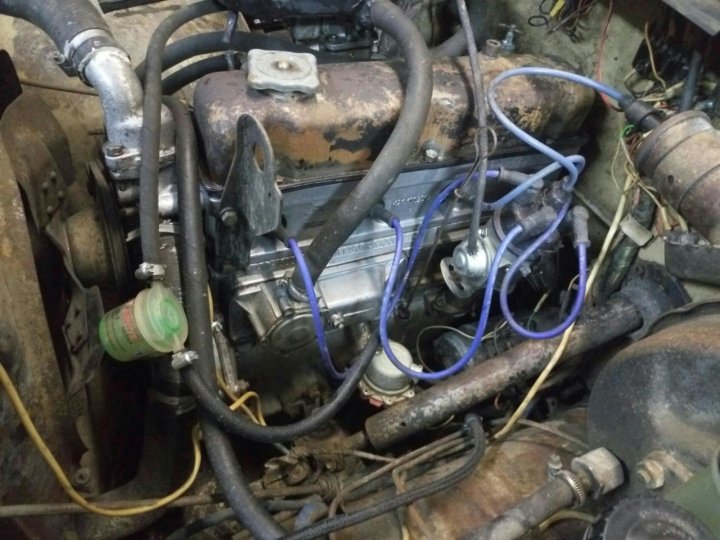

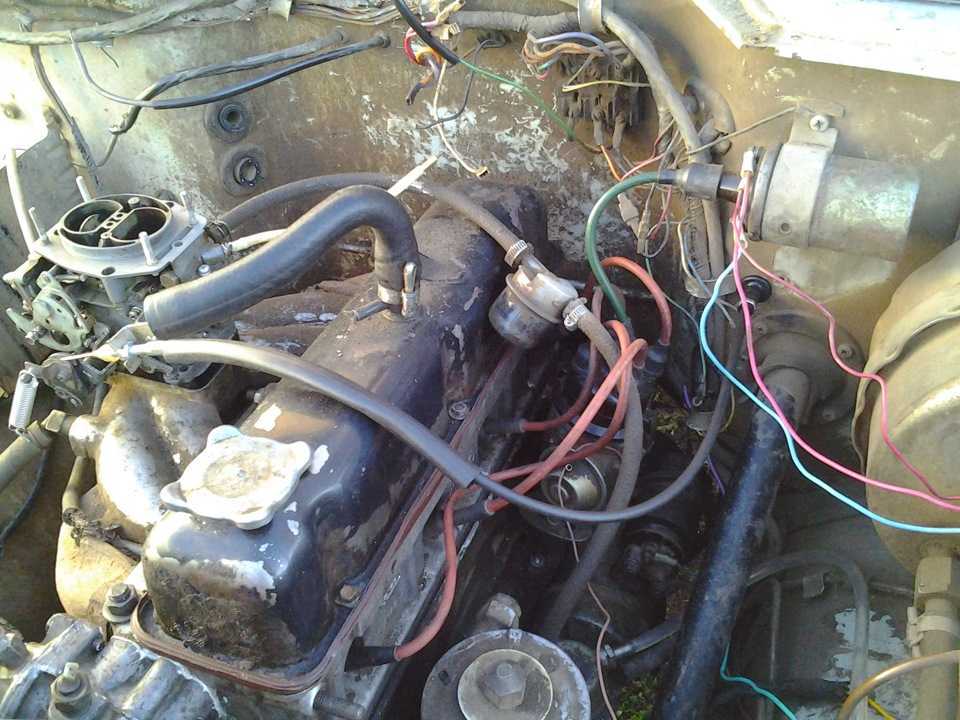

Как выставить зажигание

Для того, чтобы корректно отрегулировать зажигание УАЗ с первого раза стоит придерживаться следующих рекомендаций:

1. Сперва нужно снять крышку, которая принадлежит трамблеру с ротором. После этого проверяется размер зазора, находящегося между контактами, и сверяется с установленными стандартами. Максимальный размер его может быть от 0,35 до 0,45 мм, не больше и не меньше. Здесь это играет не последнюю роль и напрямую влияет на работу движка. Если зазор будет слишком маленьким, то он будет давать небольшую искру и из-за этого работать агрегат может с перебоями. А при большом искра не возникнет вообще. Если зазор отклоняется от сказанного ранее стандарта, то его можно отрегулировать. Регулировку лучше всего проводить при помощи набора щупов. Сделав нормальный зазор и проверив его ещё раз, ротор можно вернуть обратно и перейти к следующем действиям.
2. Далее требуется аккуратно выкрутить свечу первого цилиндра специально предназначенным для этого ключом. Возникшее отверстие нужно закрыть пальцем и держать, тем временем поворачивая коленчатый вал пусковой рукояткой. Когда сжатый воздух начнёт выталкивать палец из отверстия наружу, что означает начало хода, требуется продолжать крутить рукоятку до того момента, когда отверстия на шкиве и штифте совпадут. Ротор должен находиться напротив внутреннего контакта крышки, подключенного к высоковольтному проводу от свечи первого цилиндра.
3. Потом нужно повернуть пластину октан-корректора с трамблером. Необходимо, добиться того чтобы метка совпала со средней отметкой на шкале пластины. Затем, проделав эту операцию, следует слегка повернуть корпус механизма распределения против часовой стрелки. Делать это до тех пор, пока контакты трамблера не соединятся друг с другом.
4. Далее нужно подключить контрольную лампочку. Первый контакт требуется подсоединить к выводу низкого напряжения, а второй – с массой машины. Есть возможность подключить лампу и к кузову транспортного средства.
5. Далее требуется активировать зажигание и начать крутить трамблер в левую сторону, до загорания лампы. После этого нужно остановиться. Если загорания не произошло, то следует повторить всё сначала и дождаться положительного результата. Без него дальше переходить нельзя.
6. Затем, когда всё получилось, нужно затянуть на распределителе его крепёжный болт. Когда крышка установлена на место, требуется осуществить проверку того, как всё отрегулировано. Делать это надо, начиная с самого первого цилиндра, в правую сторону. На этом работу можно считать законченной, и если всё сделано правильно, то мотор будет функционировать правильно и без перебоев.

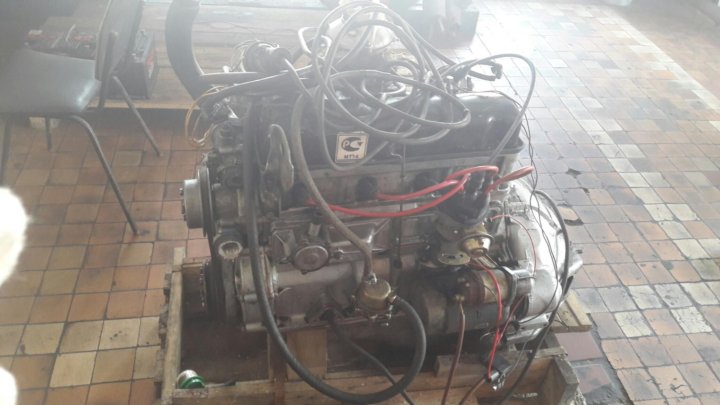

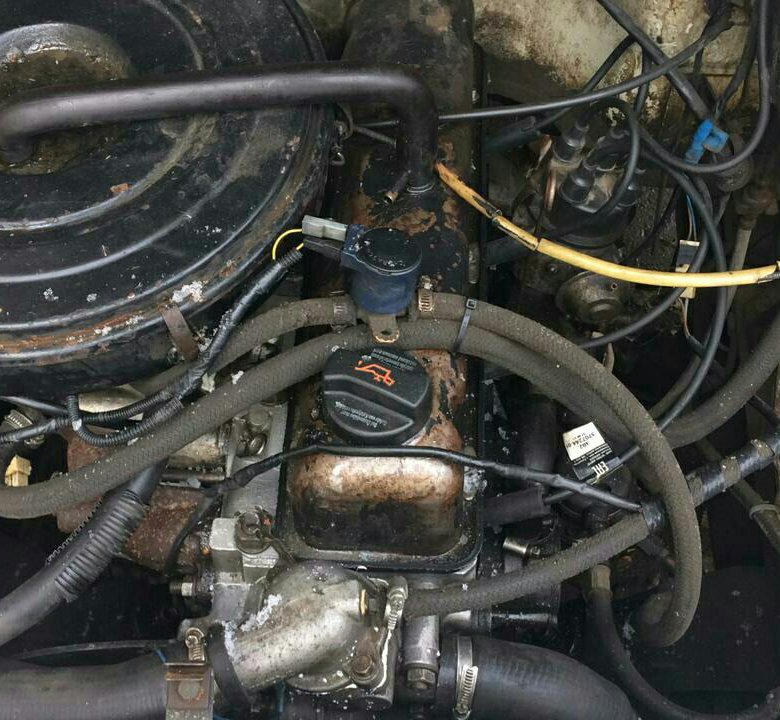

Особенности конструкции

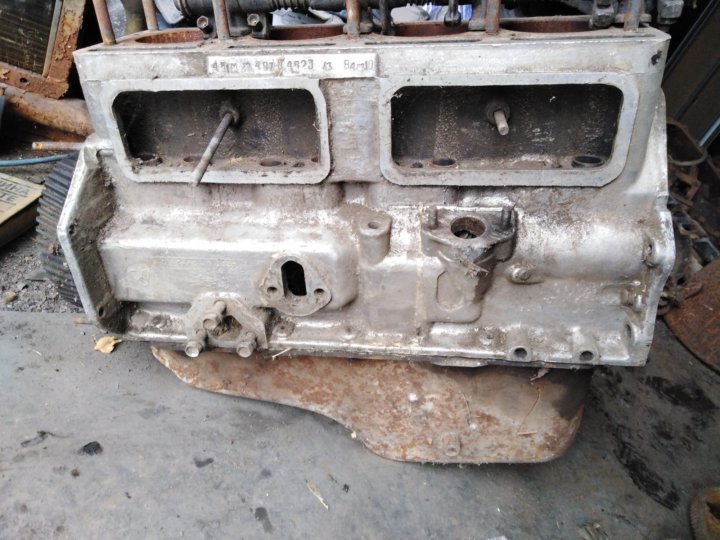

В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:

• посадка гильз в блоке резиновыми кольцами вместо медных прокладок;
• маховик больше в диаметре;
• нет оребрения вначале выпуска, затем появились 4 ребра жесткости;
• маслофильтр съемный вместо стаканного;
• схема системы охлаждения обратная – и подача и забор ОЖ из ГБЦ;
• слабый фибровый сальник помпы вместо сальника от мотора ВАЗ;
• уменьшен диаметр тарелок клапанов.

Перечень модификаций ДВС

Для различных задач с завода выходит несколько модификаций моторов УМЗ:

• 417.10 – считается базовым вариантом, степень сжатия 7, эксплуатируется на бензине А-76, удовлетворяет нормам Евро-1, характеристики 172 Нм и 92 л. с.;
• 4175.10 – адаптирован под сцепление ГАЗ Газель, степень сжатия 8,2, поэтому используется топливо АИ-92, соответствует Евро-3, характеристики 182,5 Нм и 98 л. с.;
• 4178.10-03 – установка движков только на старый модельный ряд УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., ГУР;
• 4178.10-01 – только для старого модельного ряда УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., 254 мм рычажное сцепление;
• 4178.10-52 – исключительно для ранних моделей УАЗ, степень сжатия 8,2, Евро-1, характеристики 180 Нм и 98 л. с., 240 мм диафрагменное сцепление;
• 4178.10-10 – после выхода версии УМЗ 421 используется ГБЦ от этого мотора, в которой увеличен диаметр клапанов до 39 мм, помпа смещена на блок, вместо набивки в ней стоит нормальный сальник;
• 4179. 10 – рекомендовано для спецмашин Минобороны, Евро-1, степень сжатия 7,0, характеристики 171,6 Нм и 92 л. с., пусковой подогреватель, диафрагменное или рычажное сцепление.

В двух последних версиях используется дополнительное и улучшенное навесное оборудование, а в последней модели для военных УАЗиков применяется оригинальная головка блока цилиндров заводской форсировки.

Плюсы и минусы

К недостаткам можно отнести навесное оборудование – сложная конструкция двухкамерного карбюратора и низкий ресурс крыльчатки помпы, выполненной из полимерного материала. Из-за использования асбестовой прокладки ГБЦ антифриз часто проникает в цилиндры. От сильных вибраций самопроизвольно откручиваются гайки крепления ГБЦ и крышки, происходят протечки масла.

Именно поэтому в мануал заложены операции ТО по периодической протяжке гаек, регулировке зазора клапанов своими руками.

С другой стороны, плюсами конструкции ДВС 417 и всех его модификаций являются:

• надежная, хоть и морально устаревшая, система газораспределения;
• высокая надежность и эксплуатационный ресурс;
• снижение расходов владельца при использовании бензина с низким октановым числом;
• самостоятельный капремонт и механическая форсировка.

К сожалению, тюнинг способен добавить мощности в пределах 30 л. с. без установки турбины.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
3. После этого происходит распределение и подача разряда на ту или иную свечу.
4. Непосредственно свеча образует искру, которая воспламеняет смесь.

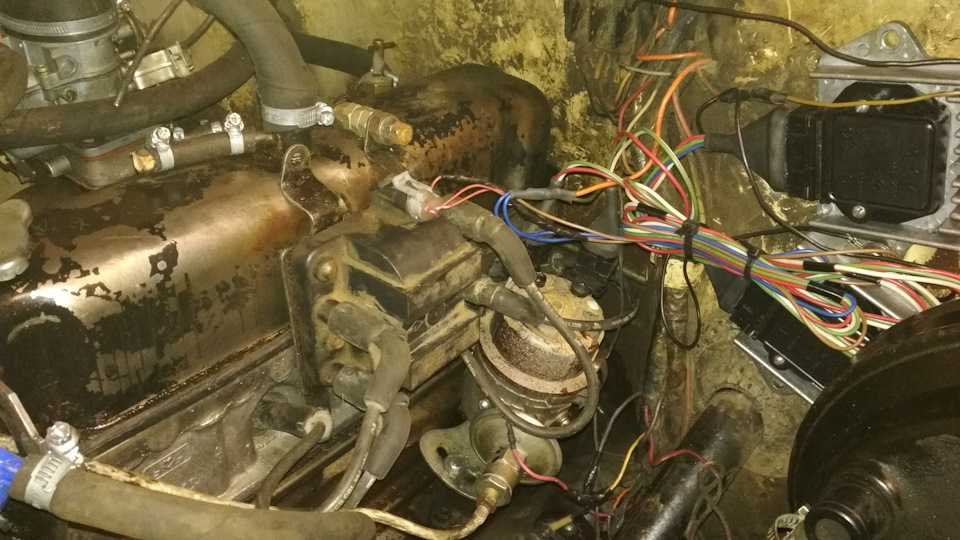

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то пр и использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

• 3151 – внедорожник;
• 3303 – грузовик полноприводный;
• 3741 – фургон цельнометаллический 4х4;
• 2206 – 8 – 11 местный микроавтобус;
• 3962 – санитарный и реанимационный автомобиль;
• 3909 – Фермер вагонного типа;
• 39094 – Фермер грузовик;
• ДИСА-1912 Заслон – бронемобиль для инкассаторов.

Мотор был создан чуть позже переименования УАЗ 469 в 3151, а УАЗ 452 в 3741, поэтому стоит только в модернизированных «Бобиках» и «Таблетках» – «Буханках». Характеристики двигателя позволяли применить его в качестве силового привода всех выпускавшихся на тот момент моделей УАЗ.

Как самостоятельно установить и выставить зажигание на УАЗ-469?

От того, насколько правильно выставлено зажигание в транспортном средстве, во многом зависит работа силового агрегата в целом. Поэтому для того, чтобы не допустить сбоев в работе двигателя, каждый автовладелец должен знать, как правильно выставляется угол опережения зажигания и зачем это нужно. Подробнее о том, что представляет собой схема зажигания УАЗ-469, читайте ниже.

Регламент обслуживания УМЗ 417

Из-за недоработок конструкции и морального устаревания двигатель УМЗ 417 приходится обслуживать между капремонтами и производить замену расходников в следующие сроки:

• масло и маслофильтр – 7,5 – 10 тысяч пробега;
• регулировка зазоров клапанов – 15 тысяч км;
• воздушный фильтр – примерно через 2 года;
• выпускной коллектор – 2 года;
• фильтр топливный – 30 тысяч пробега;
• свечи и АКБ – 60 тысяч км;
• картерная вентиляция – 3 года;
• охлаждающая жидкость – 40 тысяч пробега.

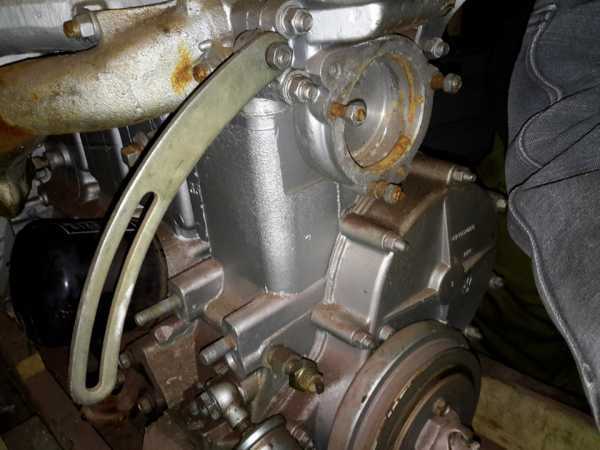

Поскольку распредвал расположен снизу, привод ГРМ осуществляется зубчатым колесом. Такое устройство ДВС более надежно в сравнении с ременной и цепной передачей, но морально устаревшее, уже на момент разработки.

Слишком большой расход топлива, во время поездки

В случае синхронных поломок, которые связаны со снижением мощности двигателя, увеличением расхода топлива и неравномерной работой двигателя, самое главное, на что нужно обращать внимание, — это правильная работа циркуляции газа. Распределитель чрезвычайно чувствителен к зазорам на двигателе УМЗ. Владелец должен вспомнить, на каком пробеге он менял теплые зазоры клапана. Если это было достаточно давно, ему стоит задуматься о замене деталей как можно скорее. Замена зазоров на моторе УМЗ проводится по инструкции производителя и повторяется каждые 9 тысяч км пробега. В случае, если владелец не будет регулярно менять детали, мотор может начать потреблять больше топлива. В особо тяжелых ситуациях, двигатель выходит из строя.

Обзор неисправностей и способы их ремонта

Морально устаревший мотор УМЗ 417 не гнет клапана, но доставляет несколько других неприятностей:

Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для УМЗ 417 по составу	зимой синтетика, летом полусинтетика, минеральное
Объем масла моторного	6 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км
Регулировка клапанов	регулировочные винты
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на УМЗ 417	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи	0,8 мм
Привод ГРМ	зубчатым колесом
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	универсальный под сальник АДС, рычажное и лепестковое сцепление
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм

Вода в цилиндрах	порвана прокладка ГБЦ	замена прокладки
Протечка масла	ослаблена затяжка ГБЦ	протягивание гаек периодически

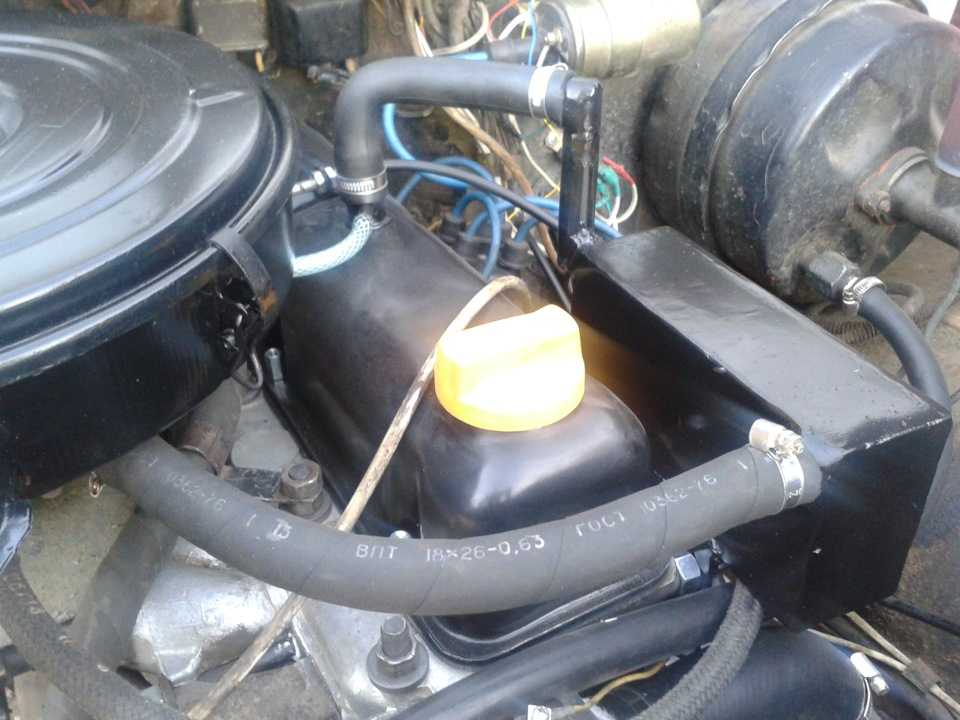

Уход масла, повышенное давление в картере	потеря герметичности заднего уплотнения коленвала	замена набивки из шнура, пропитанного графитной смазкой

Задний сальник коленвала вообще является слабым местом, поэтому после выхода мотора 421 в этом узле используется резиновый сальник, а не веревочный шнур с пропиткой. Эта модернизация увеличивает ресурс, так как замена производится гораздо реже.

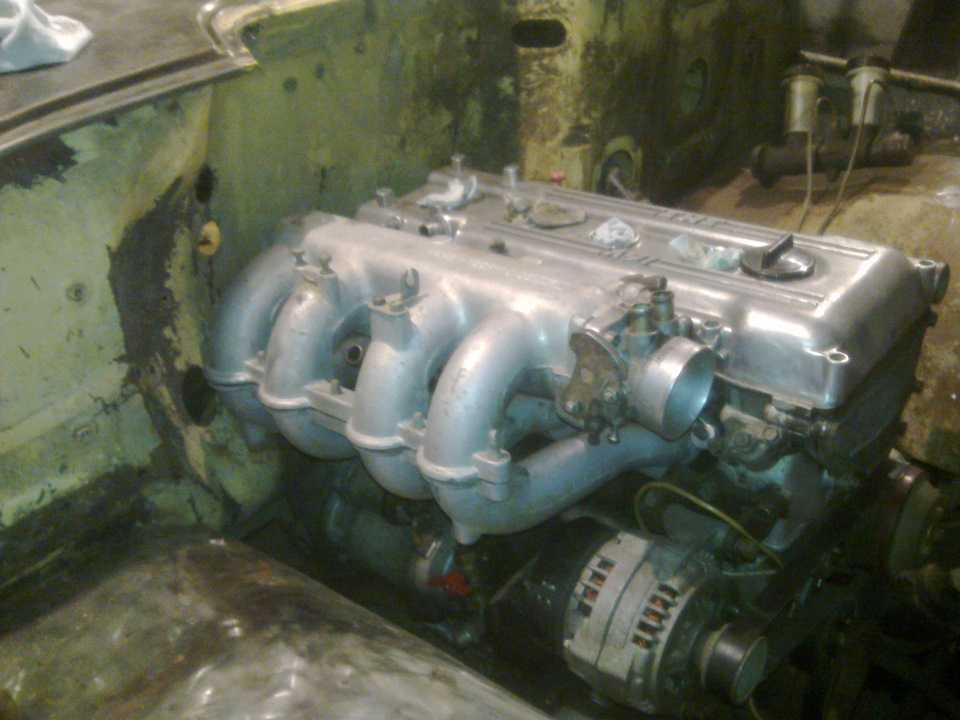

Варианты тюнинга мотора

Поскольку карбюраторный двигатель УМЗ 417 имеет тяжелую поршневую систему, тюнинг производится по схеме:

• расточка седел на выпуске до 39 мм и использование клапанов от 412 ДВС;
• установка 51 мм выпускной трубы;
• замена штатного распредвала городским для увеличения крутящего момента на низких оборотах.

Важной особенностью этого силового привода является ограниченный до 100 л. с. потенциал, поэтому даже при замене карбюратора инжектором, тюнинг не принесет ожидаемого увеличения мощности. Специалисты рекомендуют для УМЗ 417 свап, то есть замену ДВС целиком.

Таким образом, мотор УМЗ 417 скопирован с силового привода 402 Заволжского моторного завода с небольшими изменениями. Даже при имеющихся недоработках ДВС исправно служит в полноприводных автобусах, грузовиках и внедорожниках УАЗ, то есть очень тяжелых эксплуатационных условиях.

Порядок работы цилиндров уаз 469 двигатель 417

Большая часть двигателей, устанавливаемых на легковые и грузовые автомобили, рассчитаны на длительную эксплуатацию. В это же время конструкторы предусмотрели возможность капитального ремонта, обычно даже не одного, а нескольких. Для этого существуют специальные ремонтные размеры деталей. Но сейчас хотелось бы поговорить об особенностях конкретного мотора, его обслуживании и эксплуатации. Речь пойдет о 417-м двигателе УАЗ, который по праву считается наиболее популярным и универсальным.

Технические характеристики

Как говорилось ранее, двигатель 417 на УАЗ от Ульяновского моторного завода был практически одинаковым с ЗМЗ 402. Если быть точнее, основная конструкция была скопирована, а УМЗ лишь внёс некоторые косметические поправки.

Для улучшения работы на УАЗах и адаптации мотора были переделаны — маховик, система выпуска и выпускные клапана. На этом оптимизация и модернизация двигателя закончилась.

Рассмотрим, основные технические характеристики 417 двигатель УАЗ:

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

Кроме оригинального мотора, мир увидел несколько модификаций:

1. УМЗ 417.10 — основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.
2. УМЗ 4175.10 — аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л. с. Используется на автомобилях Газель.
3. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.
4. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

Технические характеристики двигателя 417 УАЗ

В свое время появление 417-го можно было назвать своего рода прорывом. Он пришел на смену морально устаревшему УМЗ 414. Последний уже в 70-е годы считался не самым лучшим, что уже говорить о конце 80-х, когда появились более совершенные силовые агрегаты. УМЗ 417 по сравнению с 414 имел увеличенные клапаны, а также совершенно новый воздушный фильтр.

Вряд ли нужно говорить о том, что и остальные технические характеристики были на совершенно другом уровне. В настоящее время выпускается 4 модификации мотора, каждая из которых используется для определенных целей:

• 417. 10 – устанавливается на УАЗ «Патриот» и «Хантер». Мощность силового агрегата 92 лошадиных силы, пользуется 76-м бензином;
• 4175.10 – устанавливается на «Газель». Данная модификация имеет 98 л.с. и пользуется 92-м бензином;
• 4178.10 и 4178.10-10 – устанавливаются на многие автомобили УАЗ и являются, по сути, аналогичными силовыми агрегатами.

Рабочий объем мотора – 2,4 литра, при этом мощность составляет 92 л. с. при 4 000 об./мин. Моторесурс такого мотора примерно 150 000 километров, но на практике он может быть как больше, так и существенно меньше. Вот мы и рассмотрели технические характеристики двигателя УАЗ 417, теперь идем дальше.

Обслуживание

Обслужить двигатель достаточно просто. Так, плановое сервисное обслуживание проводится каждые 15 000 км. В ТО входит замена масла и фильтра. Чтобы заменить масло, придётся выкрутить сливную пробку и дождаться, пока сбежит смазочная жидкость. Затем, пробка закручивается, и масло заливается через заливную горловину. Масляный фильтр меняется, когда в моторе нет масла.

Также в техническое обслуживание входит проверка всех систем, отсутствие подтёков масла и неисправностей. Каждые 30 000 км необходимо проводить регулировку клапанов, а каждые 20 000 км делается замена воздушного фильтрующего элемента.

Согласно рекомендации завода изготовителя каждое 2-е ТО стоит проводить переборку и настройку карбюратора.

Техническое обслуживание двигателей УАЗ 417

В перечень работ по техобслуживанию двигателя внутреннего сгорания входят следующие пункты:

1. Проверка уровня и состояния моторного масла.
2. Замена смазочной жидкости.
3. Фильтрующих элементов.
4. Свечей зажигания.
5. Ремня газораспределительного механизма ГРМ.
6. Направляющих роликов ГРМ.

По мнению опытных специалистов, замена моторного масла должна проводиться в соответствии с требованиями, изложенными в сервисной книжке транспортного средства. Там говорится, что масло в моторе меняется после очередного пробега автомобиля в 10 000 километров, для этого потребуется 5,8 литров рабочего материала. В этом документе также указаны марки рекомендуемых смазочных жидкостей:

• М-8В SAE 15W-20;
• М-6з/12Г SAE 20W-30;
• M-5з/10г1;
• M-4з/6B1 SAE 15W-30.

В двигателе УАЗ 417 установлен штатный масляный фильтр под названием НАМИ ВГ-8-Р-1. Наряду с заменой моторного масла рекомендуется менять и фильтрующие элементы. Масляный фильтр подлежит не очистке, а замене на новый аналогичный или импортный образец. Замене подлежат также и свечи на УАЗ 417 двигатель.

Неисправности и ремонт

Основные неисправности 417-го ДВС, точно такие же, как и у ЗМЗ-го 402. Рассмотрим, с какими основными проблемами придётся столкнуться автолюбителям в процессе эксплуатации УМЗ-го силового агрегата:

1. Основной проблемой становится — сальниковая набивка, которая установлена вместо заднего сальника коленчатого вала. Зачастую, из-под детали начинается течь, из-за размягчения изделия.
2. Недоработанная конструкция впрыска делает неравномерный впрыск топлива, из-за этого зачастую пропадают холостые обороты, и появляется вибрация.
3. Частая регулировка клапанного механизма. Если не проводить процесс вовремя, а именно спустя 15 000 км пробега, то появляется металлический стук в моторе.
4. Вечные проблемы с термостатом и перегрев. Эту проблему моно решить двумя способами. Во-первых, установить качественное изделие импортного производства. Второй способ, вывести термостат наружу с блока и установить от ВАЗа «Классики».

Ремонт двигателя УАЗ 417 проводится по аналогии с ЗМЗ 402, поскольку это конструктивная копия. Мотор 417 достаточно легко поддаются ремонту даже в самом худшем техническом состоянии. Так, проводится переборка силового агрегата, головки блока и замена расходных элементов. Сам процесс ремонта проводится поэтапно, как и для любого силового агрегата. Итак, рассмотрим, основные позиции капитального ремонта УМЗ 417.

Разборка

На данном этапе разбирается ДВС полностью, а именно демонтируется головка блока, снимается поддон и все детали разбираются. Для данного типа моторов процесс дефектовка проводиться в процессе разборки. Сюда не входят только промеры блока цилиндров, опрессовка головки, а также замер коленчатого вала.

Диагностические операции

На данном этапе проводятся работы по определению твёрдости и толщины шеек коленвала, а также его ремонтопригодности. Так, если деталь можно отремонтировать, то определяется размер шеек и изделие отдаётся на последующую обработку. То же самое ждёт и блок цилиндров. Гильзы промеряются, и определяется ремонтный размер поршней.

Опрессовка ГБЦ 417 — это процесс определения наличие трещин в корпусе. На головке закрываются все отверстия, кроме впускного для охлаждающей жидкости, в которое подаётся горячая вода или керосин.

Далее, специалист смотрит, есть ли протеки и трещины. Если нет, то ГБЦ отправляется на ремонт, а если есть — то все дефекты необходимо заварить. Поскольку деталь сделана с алюминия, то применяется аргонная сварка.

В гаражных условиях, для заделывания отверстий в корпусе силового агрегата, автомобилисты пользуются холодной сваркой.

Расточка

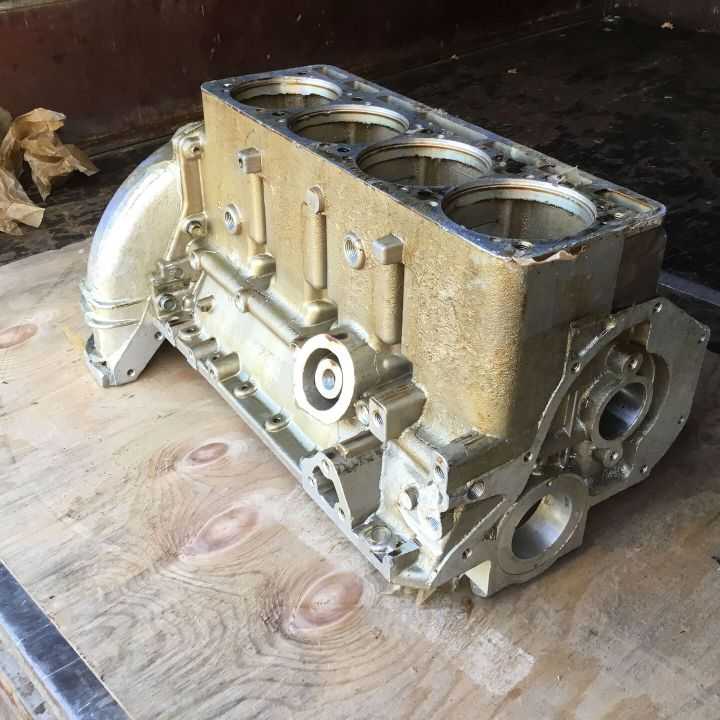

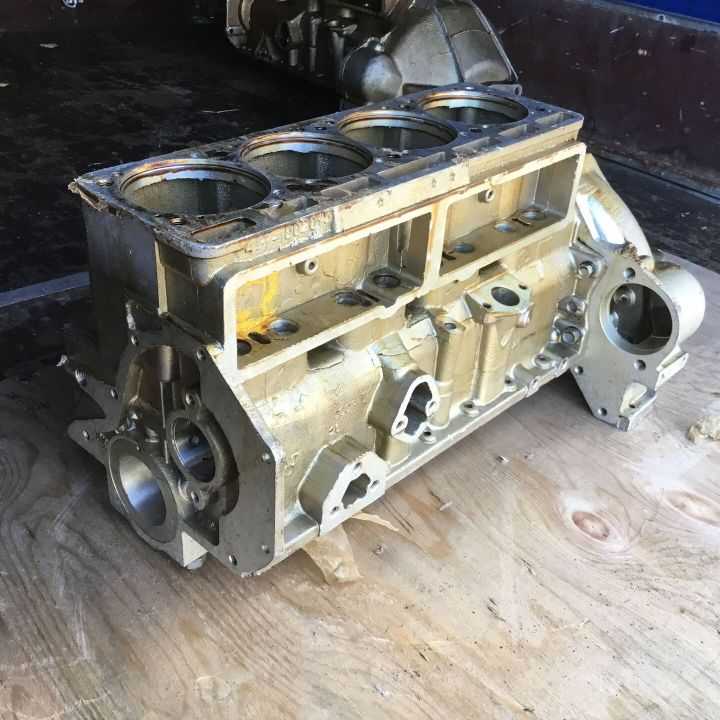

Блок цилиндров и коленчатый вал подвергаются расточке. Если цилиндры уже вышли с ремонтного размера, то устанавливаются гильзы стандартного диаметра 92 мм. Для блока цилиндров характерным становиться хонинговка — это один из процессов расточки цилиндров блока при помощи специального станка. Коленчатый вал растачивается на специальном агрегате, при помощи высоких оборотов и камня, который полирует шейки.

Работы по ГБЦ

Головка блока цилиндров также поддаётся переборке. Так, зачастую меняются клапана, седла, сальники и манжеты. Неоднократно специалистам приходится заменять направляющие втулки клапанов. С развитием современной технологии ремонта, для ЗМЗ 402 можно применить гильзовку технологией k-line. Для этого применяются бронзовые втулки размером 9 мм.

На сегодняшний день, достаточно часто встречается замена распределительного вала. Это связано с тем, что двигателям по 20-30 лет и эта деталь уже несколько раз изнашивалась. Поэтому при проведении ремонта ГБЦ на эту деталь стоит обратить особое внимание. При необходимости рабочая поверхность головки блока шлифуется.

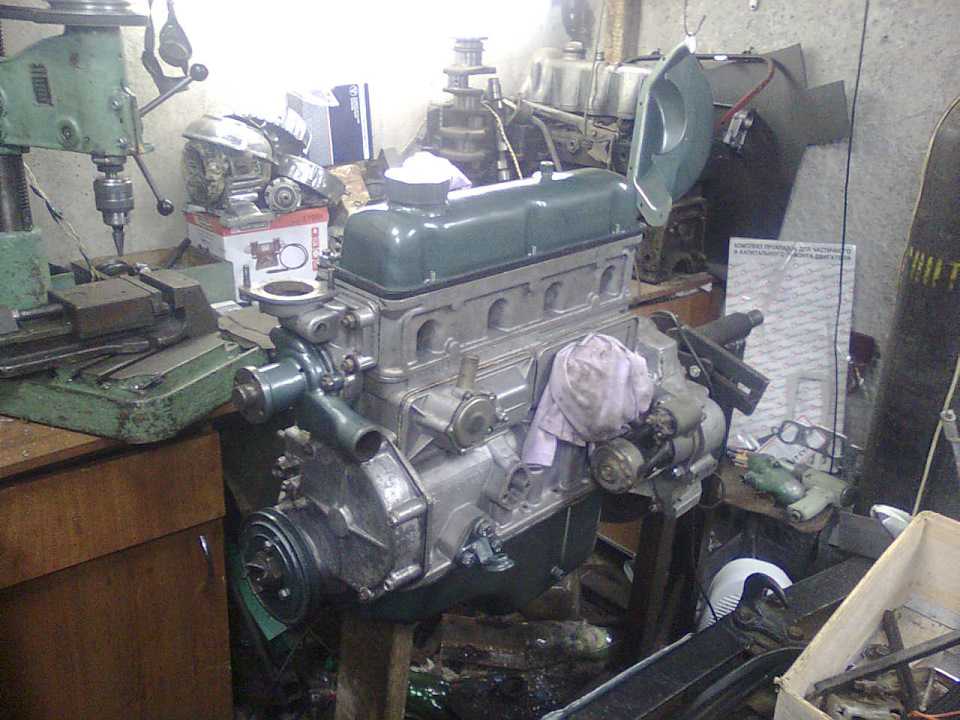

Сборка

Сборочные операции проводятся на специальном стенде. Все детали устанавливаются в той же последовательности, что и разбирались. Так, замене, зачастую, поддаются масляный и водяной насос, устанавливается новый комплект прокладок.

Характерные проблемы и способы их устранения

Каждый двигатель имеет слабые места, которые присущи только ему. Так случилось и с 417-м. Этот мотор ломается хоть и не часто, но доставляет уйму проблем своему владельцу. Обычно все начинается с масляной течи. Подтеки появляются по разным причинам, от выработанных сальников и прокладок и до нарушения герметичности в системе. Обычно устраняются эти проблемы просто. Сальники и прокладки меняются, старый герметик при необходимости удаляется и заливается новый.

Вообще, практически все проблемы с 417-м связаны именно со смазкой. То уровень слишком большой, то слишком низкий, то масло уходит из-за течи или же сгорает в камере. Все эти проблемы решаемы, но необходимо делать это как можно скорее. Чем быстрее будет выполнен ремонт двигателя УАЗ 417, фото которого вы можете увидеть в данной статье, тем больше проживет мотор.

Вывод

Мотор УМЗ 417 на УАЗ — это оригинальная копия ЗМЗ 402, а соответственно — мощный и надёжный силовой агрегат. Как у любого мотора, этот имеет ряд недоработок, которые можно с лёгкостью исправить при помощи доработки и тюнинга.

Современные наработки и технологии не направлены на надёжность и долговечность моторов, не случайно опытные пользователи с трепетом вспоминают советские агрегаты, такие как 417 двигатель УАЗ. Несмотря на разговоры о несостоятельности установок подобного типа и скором уходе на «пенсию», действительной замены не найдено. Тогда как этот экземпляр автомобилестроения показывает чудеса живучести и практичности.

Создавая УАЗ 417, конструкторы заложили в механизм проведение нескольких капитальных обновлений, что позволило «оживлять» двигатель вновь и вновь. Наряду с восстановлением, установка неприхотлива в эксплуатации и показывает приемлемую мощность, а карбюратор исключает склонность к дорогому топливу. Эти факторы, в купе с ценовой политикой, стали основополагающими при формировании популярности мотора, который до сих пор пользуется уважением.

Подведем итоги

Вот мы и рассмотрели основные технические характеристики и особенности двигателя 417 на УАЗ. Сколько лошадей выдает такой силовой агрегат? Если классический вариант, то 92 л. с. Этого обычно более чем достаточно. Но мощность, за счет определенных переделок, можно несколько увеличить. Стоит этим заниматься или нет, каждый для себя решает сам.

В целом же 417-й можно назвать очень даже успешным творением Ульяновского завода. Ведь не просто так разрабатывались модификации этого мотора, которые в дальнейшем нашли широкое применение не только на автомобилях УАЗ, но и на «Газели». Есть у этого двигателя свои недостатки. Некоторые из них можно устранить в полевых условиях, другие требуют профессионального вмешательства. Но в пути этот мотор подводит крайне редко, поэтому его можно назвать надежным. Другое дело, что ресурс в 150 000 километров — это не так уж и много. Хотелось бы видеть цифру немного выше, хотя бы 250 тысяч. Но при бережном обслуживании и щадящей эксплуатации 417 может бегать и больше, нежели написано производителем.

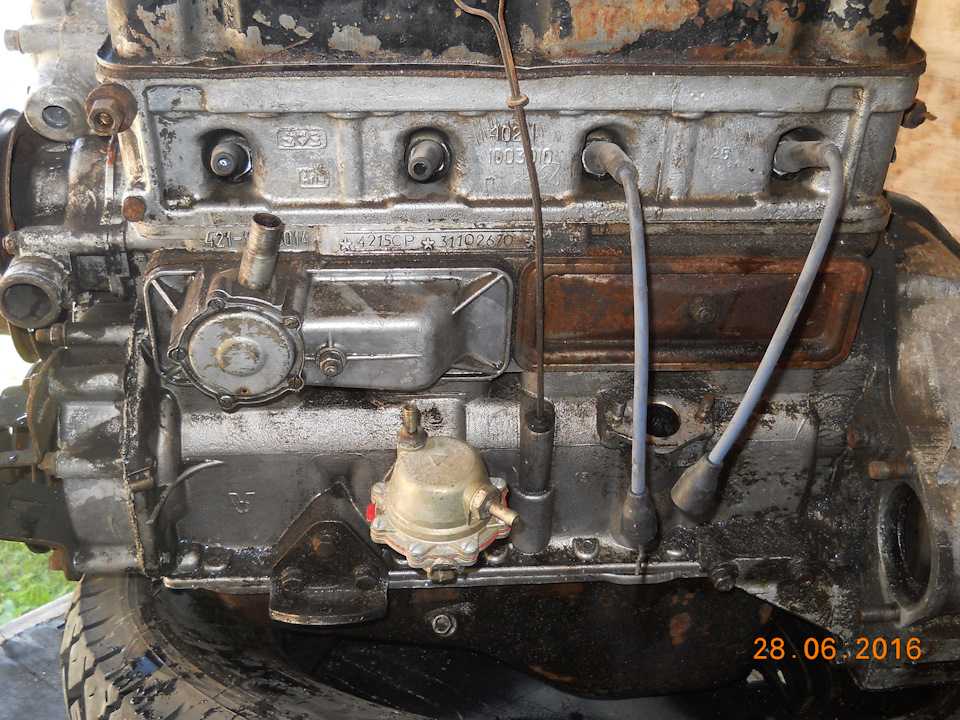

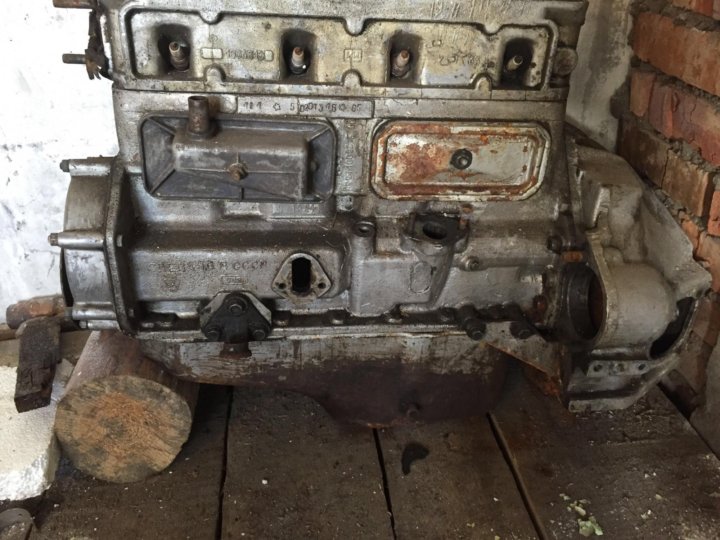

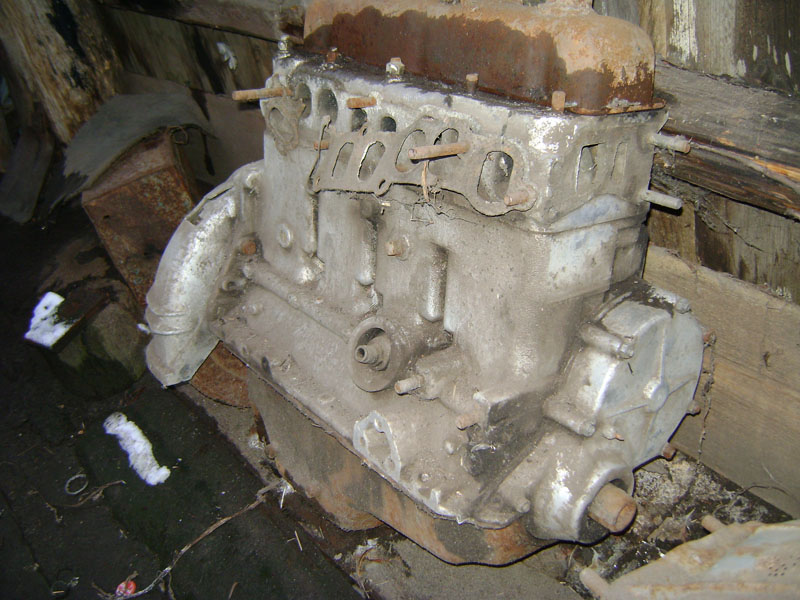

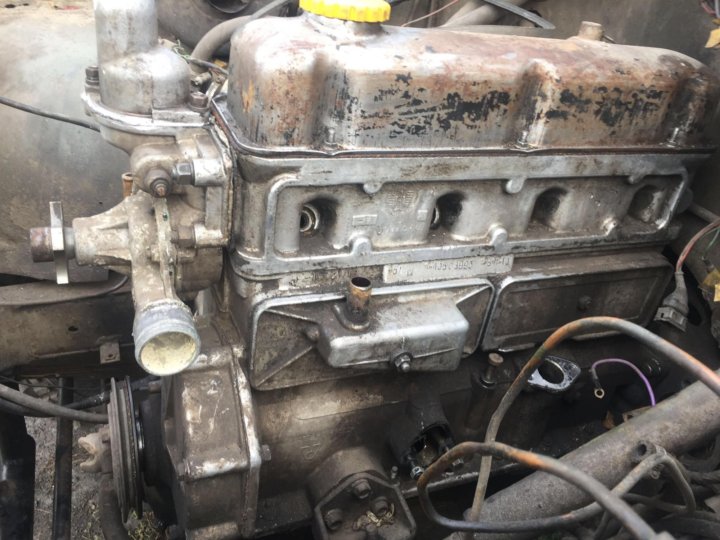

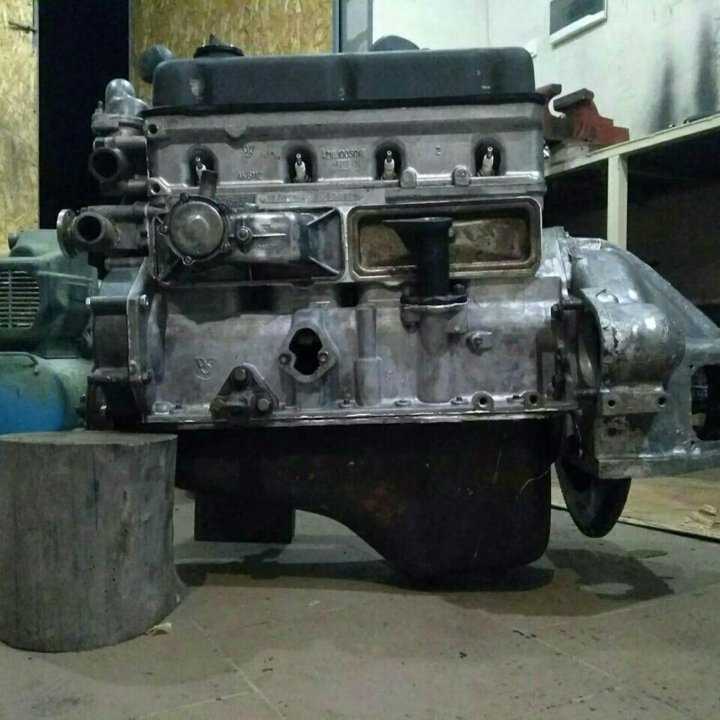

Описание 417 двигателя

Силовая установка УАЗ 417 выпускается на автомобильном заводе в Ульяновске. Сборка стартовала в 89 году и сегодня не остановлена. Двигатель предназначен машинам, работающим на бездорожье УАЗ: «469», «452».

Конструктивно, силовая установка – четырёх цилиндровый мотор с камерами, помещёнными в ряд и сжатием 7,0. Алюминиевая головка делает изделие лёгким и повышает топливную экономичность. Образование рабочей смеси 417 мотор УАЗ совершает в карбюраторе. Устройство, распределяющее газы, размещает клапана в верхней части, вал распределения расположен внизу, зажигание с контактным распределителем, эти параметры упрощают конструкцию.

Недостаток мотора, это чугунные капсулы, посаженые в остов посредством резиновых колец, снижающие устойчивость. Кроме того, хромает сбор и качество изготовления некоторых элементов. Агрегат подвержен перегреву из-за проблемного охлаждения. Страдает качество подгонки и уплотнения, как результат, образование течей масла и антифриза.

Тем не менее мотор получился простым и выносливым, что повлияло на долговечность и ресурс, составляющий 150000км. Популярность заставила конструкторов пойти по пути модернизации, что повлекло возникновение модификаций модели.

Характеристики 417 двигатель УАЗ

Базой для силовой установки УАЗ 417 послужил 414 мотор, выпускавшийся до этого. В сравнении и предшественником, агрегат получил новую головку остова цилиндров, увеличенную степень сжатия. Что касается газораспределения, то появился новый распределительный вал и клапана впуска (сечение стало больше). Головка остова получила округлённый профиль выводных каналов под механизм образования смеси с двумя камерами.

417 двигатель УАЗ характеристики:

Разъяснение	Показатель
Предназначение мотора	«469», «452»
Года выпуска мотора	1989-настоящее время
Горючее мотора	Бензин (А-76)
Нормативы экологии мотора	«Евро-0»
Сколько тактов у мотора	«4»
Объем 417 двигателя УАЗ (л)	2,45
Сплав блока мотора	алюминий
Камера объёмного вытеснения мотора (шт. )	«4»
Размещение камер мотора	рядное, вертикальное
Клапан мотора, итого (штук)	«8»
Порядок работы цилиндров 417 двигателя УАЗ	«один/три/четыре/два»
Камера объёмного вытеснения, поперечник (м)	0,092
Расстояние между крайними положениями вытеснителя (м)	0,092
Сдавливание	7
Мощь мотора (л.с.)	92
Импульс, поворачивающий коленчатый вал (Нм)	172
Масса мотора (кг.)	166
Срок службы мотора (км.)	150000
Питание мотора	карбюратор
Расход бензина: трасса*смесь*город (л/сотню)	8,4*10,6*14,5
Генератор	3 фазы, 75А, 14В
Зажигание мотора	трамблёр
Система нанесения смазывающей жидкости	давление + пар
Объём масла в 417 моторе (л)	6
Масло для мотора	5W-30 (40), 0W-30 (40)
Расход смазки, (л/1000 км)	0,6
Охлаждение жидкостное	замкнуто, вентиляция
Жидкость охлаждения, количество (л. )	10,7

Силовая установка имеет некоторые особенности, не характерные для моторов такого типа, к особенностям относят:

• Уплотнение гильз в остове резиновыми, а не медными кольцами;
• Первые моторы выпускались без рёбер жёсткости, позже появилось 4 ребра;
• Подача и забор жидкости охлаждения из головки остова;
• Объединённый коллектор выпуска;
• Купольная форма камеры сгорания.

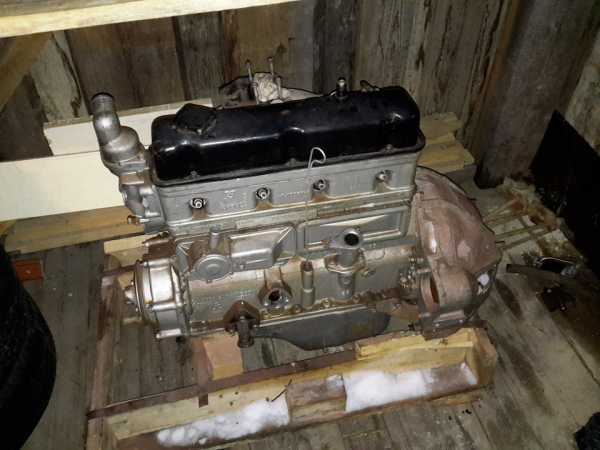

Характеристики двигателя УМЗ-417

Производство	УМЗ
Марка двигателя	УМЗ-417
Годы выпуска	1989-наши дни
Материал блока цилиндров	алюминий
Система питания	карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	92
Степень сжатия	7 8. 2*
Объем двигателя, куб.см	2445
Мощность двигателя, л.с./об.мин	92/4000
Крутящий момент, Нм/об.мин	172/2200
Топливо	76
Экологические нормы	Евро-1
Вес двигателя, кг	166
Расход топлива, л/100 км — город — трасса — смешан.	14.58.4 10.6
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 5W-40 10W-30 10W-40 15W-30 15W-40 20W-30 20W-40
Сколько масла в двигателе	5.8
Замена масла проводится, км	10000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км — по данным завода — на практике	н.д. ~150
Тюнинг — потенциал — без потери ресурса	н.д. н.д.
Двигатель устанавливался	УАЗ БуханкаУАЗ 469 Бобик

Модификации 417 двигателя

Поскольку силовая установка неоднократно дорабатывалась и усовершенствовалась, за тридцать лет выпуска разработаны модификаций мотора.

Модификации мотора с карбюратором (417…):

Модификация	Разъяснение
.10	База, рассчитана под горючее А-76, сдавливание 7, мощь 92л.с.;
5.10	Аналог .10, рассчитан под горючее АИ-92, сдавливание 8,2, мощь 98л.с.;
8.10	Аналог .10, отводящий канал для устройства образования смеси с двумя камерами;
8.10-01	Используется рычажная муфта, сечение 254мм;
8.10-03	Используется рычажная муфта, сечение 254мм под гидравлический усилитель руля;
8.10-10	Аналог 8.10, увеличенные клапана впуска (39мм), сальник, помпа на блоке;
8.10-52	Мембранная муфта, сечение 240мм;
9.10-01	Военный вариант, экран электрики, подогрев мотора, рычажная муфта сечение 254мм;
9.10-05	Мембранная муфта, сечение 240мм;
9.10-25	Мембранная муфта, сечение 240мм;

Кроме того, на основе УМЗ-417 выпущен мотор с использованием инжектора УМЗ-420. Однако, модификация не получила распространения, вместо неё прижился карбюраторный вариант УМЗ-421. Так же можете прочитать про Какие амортизаторы лучше поставить на УАЗ Патриот.

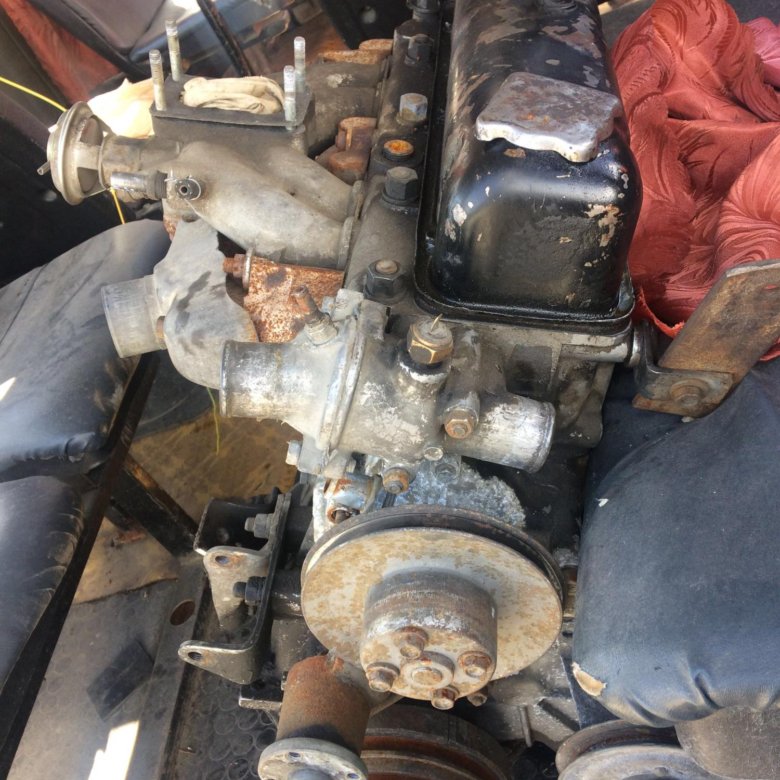

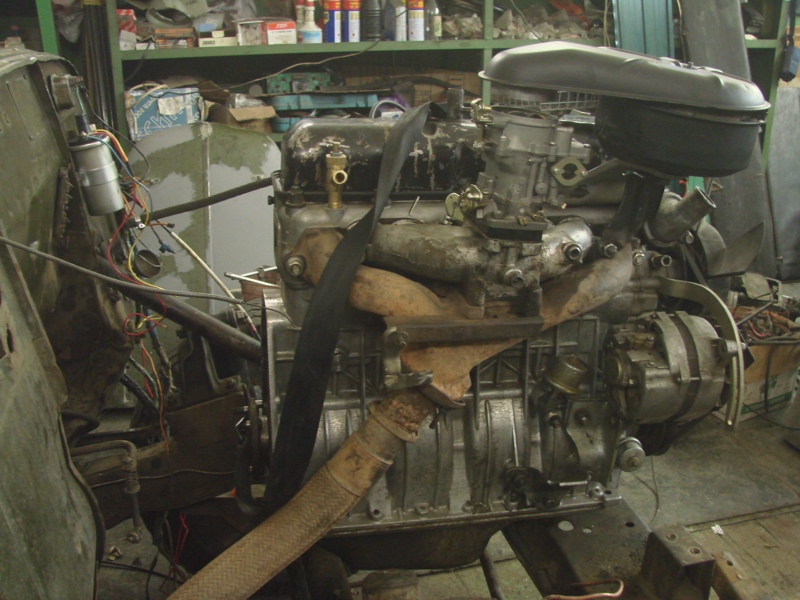

Неисправности и ремонт двигателя 469 / Буханки УМЗ-417

Двигатель УМЗ-417 очередной шаг в эволюции мотора ГАЗ-21, заменил мотор УМЗ-414, от которого отличается увеличенной степенью сжатия с 6.7 до 7, иным распредвалом, увеличенными впускными клапанами до 47мм (было 44мм), выпускные старые 36мм, установлен двухкамерный карбюратор, другой воздушный фильтр. В поздних модификациях использовался коленвал от УМЗ-421 без набивки. Сравнивая наш мотор с двигателем 402 от ЗМЗ, становится ясно, что это абсолютно одинаковые моторы и их отличия весьма косметические: на первых 417-тых блоках нет ребер жесткости, гильзы не так жестко сидят, маховик больше чем на 402-м, принцип работы системы охлаждения поставлен с ног на голову. Отличия в мощности вызваны другим выпускным коллектором и выпускными клапанами меньшего диаметра (36мм, против 39 мм), в последней редакции мотора, клапаны используются 39мм. На этом, более менее важные различия заканчиваются.

Модификации двигателя УМЗ 417

1. УМЗ 417.10 – основной мотор, степень сжатия 7 под 76 бензин. Мощность 92 л.с. Соответствие экологическим требования Евро-1. Предназначен для автомобилей УАЗ.

2. УМЗ 4175.10 – аналог УМЗ 417.10. Степень сжатия 8.2 под 92 бензин. Мощность 98 л.с. Используется на автомобилях Газель.3. УМЗ 4178.10 – аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. Используется на автомобилях УАЗ.4. УМЗ 4178.10-10 – аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке. Мотор применяется на автомобилях УАЗ.

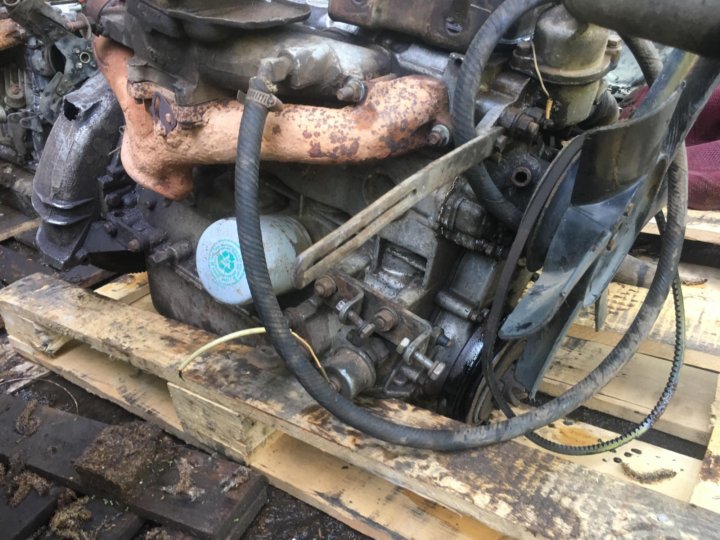

Неисправности двигателей УМЗ 417

По части проблем и неисправностей, мотор на 100% аналогичен ЗМЗ-402. Вибрации, дергания, перегрев, стуки, регулировка клапанов каждые 10.000 км и много других прелестей никуда не делись и ждут не дождутся вас. Детально о проблемах моторачитаем . Подводя итог, УМЗ-417 такой же старый по конструкции, как и все остальные родственники мотора 21-й Волги, включая сменщика 417-го – УМЗ-421 .

Обслуживание и ремонт 417 двигатель УАЗ

Для того, что бы силовая установка отработала положенный срок, выполняются работы по настройке и доводке агрегата. Замена расходных материалов и манипуляции с мотором выполняют в следующие сроки:

• Замена смазывающих жидкостей и фильтрующих элементов мотора: 7500-10000км пробега;
• Регулировка клапанов на УАЗ 417 двигатель: 15000км пробега;
• Замена воздушного фильтрующего элемента мотора: раз в два года;
• Коллектор выпуска мотора: раз в два года;
• Замена топливного фильтрующего элемента мотора: 30000км пробега;
• Свечи и аккумулятор мотора: 60000км;
• Вентиляция поддона мотора: раз в три года;
• Замена жидкости охлаждения мотора: 40000км пробега.

О слабых местах мотора

Несмотря на высокую надежность, данный ДВС имел множество слабых мест. Как уже было отмечено выше, он выполнялся из алюминия. Его вес составлял всего 166 килограммов, что для такого силового агрегата не так и много. Но в это же время появилась проблема с перегревом. Превышение допустимой температуры приводило к трещинам в блоке, нарушениям геометрии головки и другим проблемам. Очень часто появляются вибрации на холостом ходу и под нагрузкой. Но наиболее серьезная проблема – появление стука.
Все эти нарушения связаны с износом отдельных деталей, таких как кулачки, подшипники, пружины и т. п. В отдельных случаях имеет место отсутствие обслуживания: несоблюдение регламентных сроков по замене масла, ОЖ и т. п. Все это приводит к ухудшению состояния двигателя. В конечном итоге он может заклинить. Но даже если этого не случится, его ресурс существенно снизится. Такая характеристика двигателя УАЗ 417, как компрессия, будет падать, он начнет есть масло, и потребуется капитальный ремонт.

Принцип работы

Регулировка зажигания УАЗ 417, процедура, пренебрегать которой нельзя. Запуск мотора, работа и состояние агрегата – составляющие, зависящие от манипуляции. Каждый цилиндр двигателя снабжен свечой зажигания, между зазором которой образуется искра, зажигающая топливо. Свечки работают в требуемой последовательности, подавая заряд в необходимое время и нужной силы.

Без механизма зажигания аккумуляторная батарея бессильна выделить требуемую эффективную работу электрического поля для поджога топлива. Так происходит по причине недостатка параметров устройства и способности вырабатывать фиксированный ток. Зажигание увеличивает ток, за счёт чего топливная смесь воспламеняется.

Разновидности

Сегодня известно три разновидности зажигания, применяемых на агрегатах с внутренним сгоранием. Вид, устанавливаемый на «417» мотор, зависит от модификации агрегата.

Устаревший тип, используется на большинстве машин. Принцип основан на толчке, рождающемся в трамблёре. Конструкция механизма проста, возможна самостоятельная регулировка и починка, доступная стоимость запасных частей. Зажигание включает: катушку, устройство распределения, устройство прерывания, устройство накопления заряда, свечки;

• Воспламенение с отсутствием контактов.

Достоинство в формировании сильной дуги. Это достигается напряжением, образующимся во второй намотке индуктора, изделие, основанное на электричестве и магнетизме, стабилизирует работу агрегата. Зажигание нуждается в смазке привода каждые 10000км пробега. Для починки механизма нужно иметь специфическое оборудование.

Современное и дорогое устройство, устанавливается на последние марки машин. Механизм сложен, однако регулировка проще, чем у предыдущих видов и отсутствуют пятна контактов, подверженные окислению. Починка в полевых условиях невозможна.

Настройка воспламенения

Проводя настройку воспламенения, выполняют следующие действия:

• Перед тем, как выставить зажигание на УАЗ 417, фиксируют и обездвиживают машину посредством ручника. Затем крутят коленчатый вал таким образом, что бы вытеснитель первой камеры установился в крайнем высоком положении. Параллельно контролируют совпадение отметки на шкиве с отметкой заглушки шестерёнок распределения;

• Демонтируют заглушку механизма распределения. Внутри, рядом с контактом находят ходовой ролик. Если ролика нет, совершают прокручивание вала на 180°, выставляют на «ноль» корректор октана. Посредством ключа заворачивают болт индикатора к остову устройства распределения, совмещая со срединным маркером. После ослабляют винт, крепящий пластины к остову трамблёра;

• Фиксируя ходовой ролик пальцами, проворачивают остов, совмещая край механизма статора с красным маркером устройства ротора. Фиксируют пластину к остову посредством болта;
• Монтировать заглушку контроллера на место, контролировать провода высокого напряжения на предмет совпадения последовательности работы камер. Удостовериться в правильности настройки.

• Завести установку, дать поработать пять или десять минут, добиться рабочего прогрева (90°). На ровной дороге разогнать транспортное средство до скорости 40 км/час, после с силой надавить на ножной рычаг подачи топлива. Разгон мотора до 60 км/час и короткая ударная волна (звон металла) свидетельствуют о правильности настройки.

Продолжительная детонация требует регулировки поворотом механизма распределения на деление против стрелки часов. Отсутствие ударной волны требует роста угла, механизм поворачивают по стрелке часов.

Разрабатывался двигатель УМЗ 417 на основе ДВС серии 402 другого производителя моторов – ЗМЗ. Создавался под конкретные автомобили УАЗ – автобусы, внедорожники и грузовики. Изначально был недоработан, но этот момент был частично исправлен в нескольких модификациях серии – 4175.10, 4178.10, 4178.10-01, 4178.10-03, 4178.10-10, 4178.10-52, 4179.10-10, 4179.10-05 и 4179.10-25.

Он имеет очень низкую себестоимость, простейшую конструкцию, высокую надежность и приемлемые для тяжелых грузовиков, внедорожников и микроавтобусов эксплуатационные характеристики, поэтому выпускается до сих пор для обслуживания гигантского парка УАЗ 3151 и модификаций УАЗ 3741.

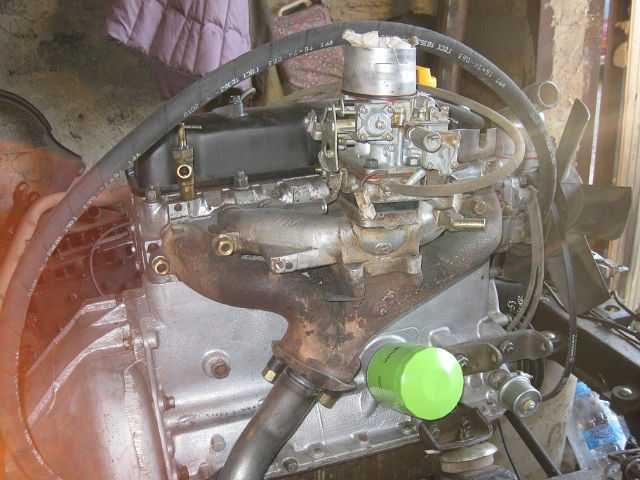

Особенности конструкции

В принципе, двигатель УМЗ 417 скопирован с мотора ЗМЗ 402, но отличия, все же, существуют:

• посадка гильз в блоке резиновыми кольцами вместо медных прокладок;
• маховик больше в диаметре;
• нет оребрения вначале выпуска, затем появились 4 ребра жесткости;
• маслофильтр съемный вместо стаканного;
• схема системы охлаждения обратная – и подача и забор ОЖ из ГБЦ;
• слабый фибровый сальник помпы вместо сальника от мотора ВАЗ;
• уменьшен диаметр тарелок клапанов.

Перечень модификаций ДВС

Для различных задач с завода выходит несколько модификаций моторов УМЗ:

• 417.10 – считается базовым вариантом, степень сжатия 7, эксплуатируется на бензине А-76, удовлетворяет нормам Евро-1, характеристики 172 Нм и 92 л. с.;
• 4175.10 – адаптирован под сцепление ГАЗ Газель, степень сжатия 8,2, поэтому используется топливо АИ-92, соответствует Евро-3, характеристики 182,5 Нм и 98 л. с.;
• 4178.10-03 – установка движков только на старый модельный ряд УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., ГУР;
• 4178.10-01 – только для старого модельного ряда УАЗ, степень сжатия 7, Евро-1, характеристики 171 Нм и 92 л. с., 254 мм рычажное сцепление;
• 4178.10-52 – исключительно для ранних моделей УАЗ, степень сжатия 8,2, Евро-1, характеристики 180 Нм и 98 л. с., 240 мм диафрагменное сцепление;
• 4178.10-10 – после выхода версии УМЗ 421 используется ГБЦ от этого мотора, в которой увеличен диаметр клапанов до 39 мм, помпа смещена на блок, вместо набивки в ней стоит нормальный сальник;
• 4179. 10 – рекомендовано для спецмашин Минобороны, Евро-1, степень сжатия 7,0, характеристики 171,6 Нм и 92 л. с., пусковой подогреватель, диафрагменное или рычажное сцепление.

В двух последних версиях используется дополнительное и улучшенное навесное оборудование, а в последней модели для военных УАЗиков применяется оригинальная головка блока цилиндров заводской форсировки.

Технические характеристики двигателей

Порядок работы цилиндров двигателя внутреннего снорания

Двигатели УМЗ в значительной мере похожи на движки, выпускаемые Заволжским моторным заводом. Это и не странно, поскольку Ульяновский завод входит в состав ОАО «ГАЗ». За всё время производства, на свет вышло немало достойных моторов, которые заслужили любовь и уважение.

Рассмотрим, основные моторы выпускаемые УМЗ, а также их технические характеристики:

УМЗ-417

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	92 л. с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

Согласно нормам завода изготовителя, ресурс силового агрегата составляет 150 000 км. В то время как аналоги ЗМЗ имели ресурс в 200-250 тыс. км пробега.

УМЗ-421

Наименование	Описание характеристики
Модель	УМЗ 421
Тип	Карбюратор/инжектор
Количество цилиндров	4
Количество клапанов	8
Объем	2,9 литра (2890 см куб)
Диаметр цилиндра	100 мм
Мощность	98 л.с. в карбюраторной версии и 125 л.с. — в инжекторе
Эконормы	От Евро-0 до Евро-4
Расход	11 литров на 100 км пробега
Количество масла в ДВС	5,8 литра
Ресурс	250+ тыс. км
Масла, которые льются	5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40

Технические характеристики, которые получил 421 двигатель — высокие, а сам мотор стал известный, как качественный и надёжный. Выпускался УМЗ 421 в двух вариантах: карбюратор и инжектор. Кроме этих отличий, других конструктивных изменений мотор не получал.

Модификации двигателя УМЗ 421:

1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ.
2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ.
4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ.
5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.
6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях.
7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.
8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.
9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.
11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель.
13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

УАЗ-451МИ

Наименование	Описание характеристики
Модель	451МИ
Тип	Карбюратор
Количество цилиндров	4
Количество клапанов	8
Объем	2,5 литра (2445 см куб)
Диаметр цилиндра	92 мм
Мощность	75 л. с.
Питание	Карбюратор К-129В
Расход	16 литров на 100 км пробега
Степень сжатия	6,7
Ресурс	150 тыс. км
Масла, которые льются	Минеральное или полусинтетика

Один из самых старых представителей силовых агрегатов выпускаемых УМЗ. Устанавливался силовой агрегат на транспортные средства УМЗ-469 «Бобик».

УМЗ-4175

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	98 л.с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

УМЗ-4178

Наименование	Показатель
Производитель	УМЗ
Объем	2,5 литра (2445 см куб)
Количество цилиндров	4
Количество клапанов	8
Тип ДВС	Бензиновый
Система впрыска	Карбюратор
Мощность	100 л. с.
Расход топлива	10,6 л/100 км
Диаметр цилиндра	92 мм
Порядок работы цилиндров	1-3-4-2
Эконорма	Евро-4

УМЗ 417, 4175 и 4178 — идентичные, за исключением мощностных характеристик. УМЗ 4178.10 — аналог УМЗ 417.10, коллектор под двухкамерный карбюратор. УМЗ 4178.10-10 — аналог УМЗ 4178.10, ГБЦ от УМЗ-421 с увеличенными выпускными клапанами до 39мм. Используется сальник вместо набивки. Помпа на блоке.

Плюсы и минусы

К недостаткам можно отнести навесное оборудование – сложная конструкция двухкамерного карбюратора и низкий ресурс крыльчатки помпы, выполненной из полимерного материала. Из-за использования асбестовой прокладки ГБЦ антифриз часто проникает в цилиндры. От сильных вибраций самопроизвольно откручиваются гайки крепления ГБЦ и крышки, происходят протечки масла.

Именно поэтому в мануал заложены операции ТО по периодической протяжке гаек, регулировке зазора клапанов своими руками.

С другой стороны, плюсами конструкции ДВС 417 и всех его модификаций являются:

• надежная, хоть и морально устаревшая, система газораспределения;
• высокая надежность и эксплуатационный ресурс;
• снижение расходов владельца при использовании бензина с низким октановым числом;
• самостоятельный капремонт и механическая форсировка.

К сожалению, тюнинг способен добавить мощности в пределах 30 л. с. без установки турбины.

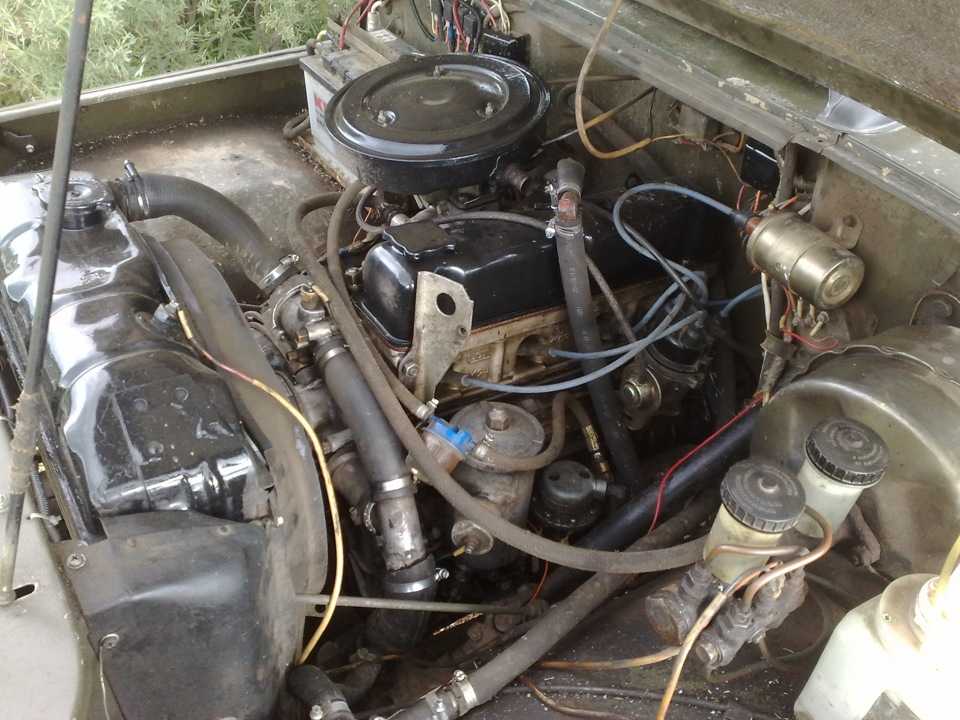

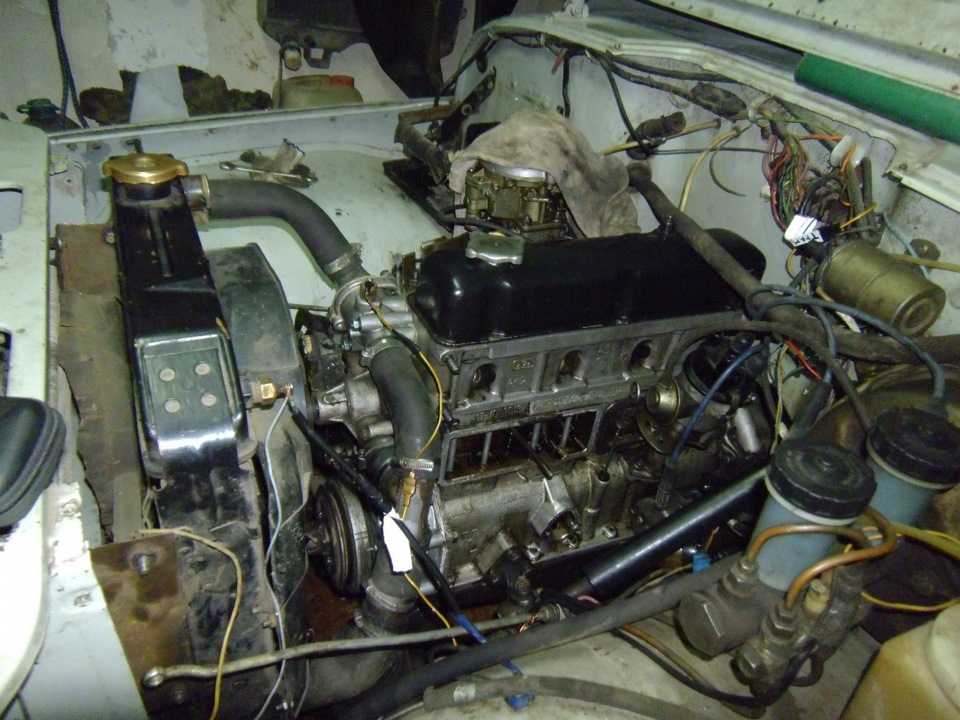

Список моделей авто, в которых устанавливался

Проектировался мотор УМЗ 417 специально для Ульяновского автозавода, поэтому использовался в машинах УАЗ:

• 3151 – внедорожник;
• 3303 – грузовик полноприводный;
• 3741 – фургон цельнометаллический 4х4;
• 2206 – 8 – 11 местный микроавтобус;
• 3962 – санитарный и реанимационный автомобиль;
• 3909 – Фермер вагонного типа;
• 39094 – Фермер грузовик;
• ДИСА-1912 Заслон – бронемобиль для инкассаторов.

Мотор был создан чуть позже переименования УАЗ 469 в 3151, а УАЗ 452 в 3741, поэтому стоит только в модернизированных «Бобиках» и «Таблетках» – «Буханках». Характеристики двигателя позволяли применить его в качестве силового привода всех выпускавшихся на тот момент моделей УАЗ.

Технические характеристики некоторых моделей УАЗа

УАЗ Патриот — отличный, практичный и эстетичный внедорожник отечественного производства. Оборудован двумя типами двигателей, бензиновым и дизельным, объемом 2,2 литра, мощностью 128 и 116 л. с. соответственно. Мотор работает вместе с пятиступенчатой механической трансмиссией и передним приводом. В основном на машину ставятся двигатели УАЗ 4216, 421, 402. Максимальная скорость, на которую способен УАЗ Патриот — 155 км/ч. На сотню километров двигатель расходует от 9,5 до 10,4 л горючего в режиме трассы.

УАЗ Хантер — яркий, оригинальный внедорожник, созданный с учетом всех последних достижений и мирового опыта. Машина отличается хорошей устойчивостью, великолепной управляемостью, надежностью. Под капотом установлено два двигателя: бензиновый объемом 2,7 литра, мощностью 112 л. с. и дизельный объемом 2,2 литра, мощностью 92 л. с. Моторы агрегируются с шестиступенчатой механической коробкой передач и задним приводом. Максимальная скорость УАЗ Хантер — 120-130 км/ч. Расход топлива в режиме «трасса» составляет 10-13,2 л на 100 км.

3303 модель УАЗа

УАЗ 3303 — хороший во всех смыслах, практичный пикап, нашедший свое применение как в разных государственных службах, так и в частных руках. Дебютировавший еще в 1985 году, он выпускается и по сей день. Под капотом установлено несколько типов бензиновых моторов. Работает с задним приводом и пятиступенчатой механической КПП. На машину можно ставить двигатели УАЗ 4216, 402, 421.

Каждому из двигателей рано или поздно требуется ремонт, и водитель в спешке пытается отыскать правильный ответ на вопрос, какой мотор можно поставить на свою машину взамен вышедшего из строя.

Регламент обслуживания УМЗ 417

Из-за недоработок конструкции и морального устаревания двигатель УМЗ 417 приходится обслуживать между капремонтами и производить замену расходников в следующие сроки:

• масло и маслофильтр – 7,5 – 10 тысяч пробега;
• регулировка зазоров клапанов – 15 тысяч км;
• воздушный фильтр – примерно через 2 года;
• выпускной коллектор – 2 года;
• фильтр топливный – 30 тысяч пробега;
• свечи и АКБ – 60 тысяч км;
• картерная вентиляция – 3 года;
• охлаждающая жидкость – 40 тысяч пробега.

Поскольку распредвал расположен снизу, привод ГРМ осуществляется зубчатым колесом. Такое устройство ДВС более надежно в сравнении с ременной и цепной передачей, но морально устаревшее, уже на момент разработки.

Обзор неисправностей и способы их ремонта

Морально устаревший мотор УМЗ 417 не гнет клапана, но доставляет несколько других неприятностей:

Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для УМЗ 417 по составу	зимой синтетика, летом полусинтетика, минеральное
Объем масла моторного	6 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км
Регулировка клапанов	регулировочные винты
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на УМЗ 417	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи	0,8 мм
Привод ГРМ	зубчатым колесом
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	универсальный под сальник АДС, рычажное и лепестковое сцепление
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм

Вода в цилиндрах	порвана прокладка ГБЦ	замена прокладки
Протечка масла	ослаблена затяжка ГБЦ	протягивание гаек периодически
Уход масла, повышенное давление в картере	потеря герметичности заднего уплотнения коленвала	замена набивки из шнура, пропитанного графитной смазкой

Задний сальник коленвала вообще является слабым местом, поэтому после выхода мотора 421 в этом узле используется резиновый сальник, а не веревочный шнур с пропиткой. Эта модернизация увеличивает ресурс, так как замена производится гораздо реже.

Технические характеристики УМЗ 417 2,45 л/92 л. с.

Конструкторы использовали в двигателе 417 частично разработки ЗМЗ 402, дополнив их новыми решениями. Прежней осталась рядная схема расположения 4 цилиндров и нижний распредвал газораспределительного механизма, алюминиевый блок в смоляной пропитке и крайне неудобный в эксплуатации узел заднего сальника коленвала.

ЗМЗ 402 послужил образцом для мотора УМЗ 417

В нижней таблице собраны технические характеристики силового привода УМЗ 417:

Изготовитель	УМЗ
Марка ДВС	417
Годы производства	1989 – …
Объем	2445 см3 (2,45 л)
Мощность	67,67 кВт (92 л. с.)
Момент крутящий	172 Нм (на 2200 об/мин)
Вес	166 кг
Степень сжатия	7
Питание	карбюратор
Тип мотора	рядный бензиновый
Зажигание	трамблер
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	оригинальный профиль кулачков
Материал блока цилиндров	алюминиевый сплав
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	чугунный
Ход поршня	92 мм
Горючее	А-76
Нормативы экологии	Евро-0/1
Расход топлива	трасса – 8,4 л/100 км смешанный цикл 10,6 л/100 км город – 14,5 л/100 км
Расход масла	максимум 0,6 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 0W30, 0W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для УМЗ 417 по составу	зимой синтетика, летом полусинтетика, минеральное
Объем масла моторного	6 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км реальный 250000 км
Регулировка клапанов	регулировочные винты
Система охлаждения	принудительная, антифриз
Объем ОЖ	10,7 л
Помпа	с пластиковой крыльчаткой
Свечи на УМЗ 417	BCPR6ES от NGK или отечественные АУ17ДВРМ
Зазор свечи	0,8 мм
Привод ГРМ	зубчатым колесом
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	универсальный под сальник АДС, рычажное и лепестковое сцепление
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	производитель Goetze, впускные светлые выпускные темные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 39 Нм маховик – 80 – 90 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 70 Нм (коренной) и 60 Нм (шатунный) головка цилиндров – три стадии 40 Нм, 120 Нм + 90°

Варианты тюнинга мотора

Поскольку карбюраторный двигатель УМЗ 417 имеет тяжелую поршневую систему, тюнинг производится по схеме:

• расточка седел на выпуске до 39 мм и использование клапанов от 412 ДВС;
• установка 51 мм выпускной трубы;
• замена штатного распредвала городским для увеличения крутящего момента на низких оборотах.

Важной особенностью этого силового привода является ограниченный до 100 л. с. потенциал, поэтому даже при замене карбюратора инжектором, тюнинг не принесет ожидаемого увеличения мощности. Специалисты рекомендуют для УМЗ 417 свап, то есть замену ДВС целиком.

Таким образом, мотор УМЗ 417 скопирован с силового привода 402 Заволжского моторного завода с небольшими изменениями. Даже при имеющихся недоработках ДВС исправно служит в полноприводных автобусах, грузовиках и внедорожниках УАЗ, то есть очень тяжелых эксплуатационных условиях.

Типы двигателей для УАЗ. Замена двигателя УАЗ на дизель

иностранного производства Большинство двигателей, устанавливаемых на легковые и грузовые автомобили, рассчитаны на длительную эксплуатацию. При этом конструкторы предусматривали возможность обычно даже не одного, а нескольких. Для этого существуют специальные ремонтные размеры деталей. Но сейчас хотелось бы рассказать об особенностях того или иного мотора, его обслуживании и эксплуатации. Речь пойдет о 417-м двигателе УАЗ, который по праву считается самым массовым и универсальным.

Немного общей информации

Стоит отметить, что двигатели для автомобилей УАЗ производились в Ульяновске и если говорить о 417, то это силовой агрегат производства УМЗ. Это рядный 4-х карбюраторный двигатель. Этот бензиновый двигатель впервые появился в 1989 году и производится в наше время. Головка блока изготовлена ​​из алюминия. Это сделало силовой агрегат легче, но в то же время более уязвимым к перегреву. Многие автолюбители, которым довелось покататься на УАЗе, хвалят 417-й двигатель. О нем говорят как о мощном и выносливом, а также долговечном двигателе внутреннего сгорания.

Кроме того, его конструкция достаточно проста, поэтому 417-й очень ремонтопригоден, что крайне важно. В любом случае отзывы о двигателе 417-го УАЗ положительные, а это уже говорит о многом. Ну а теперь пойдем дальше.

Технические характеристики двигателя 417 УАЗ

В свое время появление 417 можно было назвать неким прорывом. Он пришел на смену морально устаревшему УМЗ 414. Последний уже в 70-е считался не самым лучшим, что уж говорить о конце 80-х, когда появились более совершенные силовые агрегаты. по сравнению с 414 у него были клапаны большего размера, а также совершенно новый воздушный фильтр.

Вряд ли нужно говорить, что остальные технические характеристики были совсем на другом уровне. В настоящее время выпускается 4 модификации мотора, каждая из которых используется для определенных целей:

• 417.10 — устанавливаются на УАЗ «Патриот» и «Хантер». Мощность силового агрегата составляет 92 лошадиные силы, использует 76 бензин;
• 4175.10 — устанавливается на Газель. Эта модификация имеет 98 л.с. и использует 92-й бензин;
• 4178.10 и 4178.10-10 — устанавливаются на многие автомобили УАЗ и являются, по сути, аналогичными силовыми агрегатами.

Рабочий объем двигателя 2,4 л, при этом мощность 92 л. из. при 4000 об/мин. Срок службы такого мотора около 150 000 километров, но на практике он может быть как больше, так и значительно меньше. Вот мы и рассмотрели технические характеристики двигателя УАЗ 417, теперь идем дальше.

О слабых местах мотора

Несмотря на свою высокую надежность, у этого ДВС было много слабых мест. Как отмечалось выше, он был изготовлен из алюминия. Его вес составлял всего 166 килограммов, что для такого силового агрегата не так уж и много. Но при этом была проблема с перегревом. Превышение допустимой температуры приводило к трещинам в блоке, неровностям геометрии головки и другим проблемам. Очень часто появляются в движении и под нагрузкой. Но самой серьезной проблемой является появление стука.

Все эти нарушения связаны с износом отдельных деталей, таких как кулачки, подшипники, пружины и т.д. В ряде случаев имеет место отсутствие технического обслуживания: несоблюдение графика замены масла, охлаждающей жидкости и т.д. Все это приводит к ухудшению состояния двигателя. В конце концов, это может заклинить. Но даже если этого не произойдет, его ресурс значительно уменьшится. Упадет такая характеристика двигателя УАЗ 417, как компрессия, он начнет кушать масло, потребуется капитальный ремонт.

На восстановление УМЗ 417

Одно дело ремонтировать импортный двигатель, где почти все запчасти приходится заказывать из-за бугра, что достаточно дорого и затратно. Что касается 417-го, то его гораздо проще ремонтировать. Это отечественный мотор простой конструкции, который известен практически всем специалистам. Хотя многие не заморачиваются, а просто берут и ставят на УАЗ новый силовой агрегат, в некоторых случаях есть смысл взяться за старый.

Если делать работу самостоятельно, то на запчасти у вас уйдет около 20 000 рублей. В случае ремонта на СТО добавляем примерно столько же за работу. Но даже при таком подходе это не так дорого, по сравнению с некоторыми иномарками, где ремонт ДВС стоит сотни тысяч.

Отзывы экспертов о двигателе УАЗ 417 (УМЗ)

Первое и главное, что выделяют многие водители и специалисты, это отличная тяга. Но многое зависит от карбюратора. В последних модификациях уже установлены инжекторные системы впрыска, но сейчас о них речь не идет. Многие специалисты рекомендуют устанавливать Солекс. С ним тяга увеличивается, а расход значительно снижается. Но это по сравнению с К121, который хоть и старый, но используется достаточно часто. Многие останавливаются на К151, так как, по мнению большинства, именно он лучше всего подходит для двигателя УАЗ 417. Какой карбюратор поставить? Тебе решать.

Распространенные проблемы и способы их устранения

У каждого двигателя есть уникальные слабые места. Так случилось и с 417. Этот мотор хоть и не часто ломается, но проблем своему владельцу доставляет немало. Обычно все начинается с течи масла. Утечки появляются по разным причинам, от изношенных сальников и прокладок до течи в системе. Эти проблемы обычно легко исправить. Меняются сальники и прокладки, при необходимости удаляется старый герметик и заливается новый.

Вообще почти все проблемы с 417 связаны со смазкой. То уровень слишком высокий, то слишком низкий, масло уходит из-за течи, либо оно сгорает в камере. Все эти проблемы решаемы, но делать это нужно как можно быстрее. Чем раньше будет произведен ремонт двигателя УАЗ 417, фото которого вы можете увидеть в этой статье, тем дольше проживет двигатель.

Повышенный износ двигателя внутреннего сгорания

Износ — одна из самых насущных проблем, практически не имеющая отношения к конструктивным особенностям силового агрегата. Ключевым фактором, способствующим повышенному износу, является плохое или недостаточное качество смазки. Конечно, если не менять масло один раз через 10 тысяч километров, а делать это через 15, то ничего страшного не произойдет. Но если делать это регулярно и при этом не следить за уровнем, заливая самую дешевую смазку, то последствия будут самые печальные.

Часто бывает так, что мелкий недостаток в работе силового агрегата перерастает в капитальный ремонт. Именно поэтому, чем раньше водитель начнет решать проблему, тем ниже будут затраты на ремонт.

Обслуживание систем двигателя

Необходимо понимать, что двигатель автомобиля нуждается в периодическом обслуживании. Это замена масла и фильтрующих элементов, установка новых свечей зажигания, замена роликов и ремня или цепи ГРМ. Все это необходимо сделать для того, чтобы ваш мотор работал бесперебойно долгое время. Если появились первые предпосылки к ремонту, то необходимо как можно быстрее принимать меры. Всего предусмотрено три этапа восстановления 417-го:

• выездной ремонт – это временная мера, предпринимаемая для того, чтобы добраться до места назначения;
• выборочный ремонт (частичный) — включает разборку двигателя и дефектовку деталей;
• капитальный ремонт — полное восстановление двигателя вне зависимости от его состояния. Это достаточно трудоемкий процесс, требующий больших знаний и терпения.

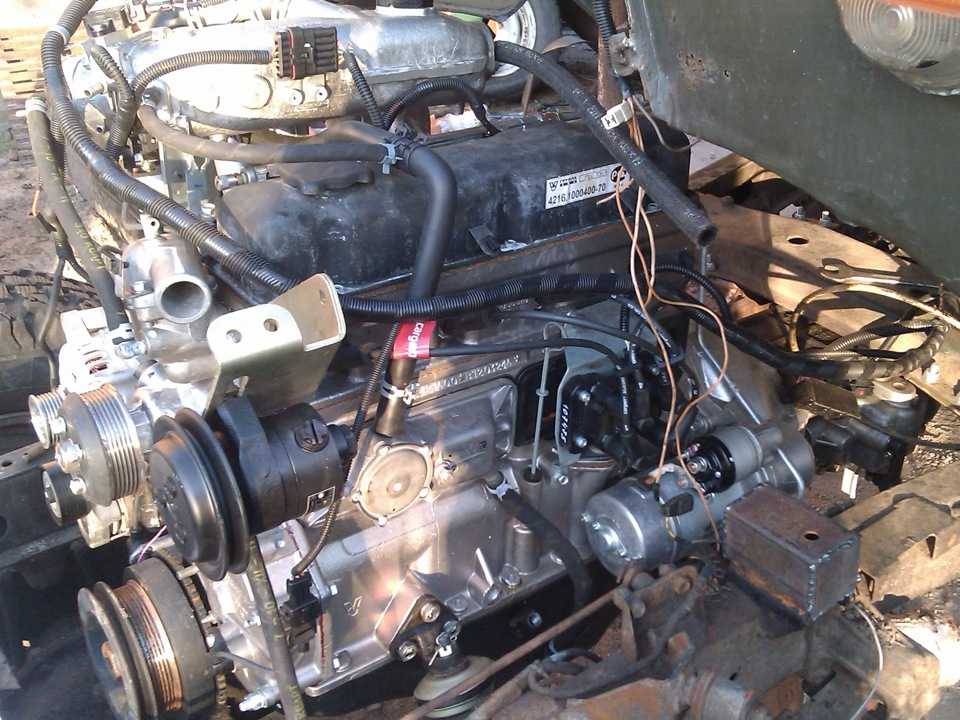

Многие водители устанавливают двигатель УАЗ — инжектор на 417. Электронная система впрыска нивелирует недостатки карбюратора. Если нет желания заниматься переделками, то можно поставить системы от 4213 и 4216, которые встают совершенно без переделок. Единственное, что нужно сделать, это откалибровать прошивку.

Замена 417 на другой мотор

Об этом задумывались многие автолюбители. На самом деле такая процедура обычно нужна, если 417-й полностью выработал свой ресурс и капитализировать его уже нет смысла. В этом случае можно поставить другой двигатель, более надежный и дешевый. К ним относится ЗМЗ-402. Он, по мнению многих опытных автомобилистов, надежнее УМЗ, и дешевле в обслуживании. К тому же найти живую 402 по сравнительно низкой цене гораздо проще, чем 417, а это уже большой плюс.

Конечно, многие выполнят замену только в том случае, если это будет выгодно с финансовой точки зрения. Именно поэтому рекомендуется устанавливать мотор ЗМЗ-402. Подходит практически без переделок. Все крепления встанут на свои места, поэтому затраты будут минимальными. Некоторые автомобилисты устанавливают на свой УАЗ импортные двигатели от Toyota и других автомобилей. Обычно устанавливаются дизельные двигатели внутреннего сгорания. Это, конечно, все хорошо, ощущения полностью меняются, но такое удовольствие не из дешевых, ведь в дизайн вносится множество изменений.

Подведем итоги

Вот мы и рассмотрели основные технические характеристики и особенности 417 двигателя на УАЗ. Сколько лошадей выдает такой силовой агрегат? Если классический вариант, то 92 л. из. Обычно этого более чем достаточно. А вот мощность, за счет определенных переделок, можно несколько увеличить. Стоит это делать или нет, каждый решает сам.

В целом 417-й можно назвать очень удачным творением Ульяновского завода. Не зря были разработаны модификации этого двигателя, которые впоследствии нашли широкое применение не только на автомобилях УАЗ, но и на Газелях. У этого двигателя есть свои недостатки. Некоторые из них можно устранить в полевых условиях, другие требуют профессионального вмешательства. Но этот мотор редко выходит из строя в пути, поэтому его можно назвать надежным. Другое дело, что ресурс в 150 000 километров пробега не так уж и много. Хотелось бы видеть цифру чуть выше, хотя бы 250 тысяч. Но при бережном уходе и бережной эксплуатации 417 может проехать больше, чем написано производителем.

Двигатель для УАЗ-469 и других ульяновских автомобилей, начиная с конца 60-х годов, представлял собой модернизированный вариант довольно удачного на то время ЗМЗ-21. Этот двигатель был одной из первых отечественных послевоенных разработок. Он обладал такими положительными качествами, как высокая технологичность в производстве, удобство и простота ремонта. Значительный ресурс и высокие показатели мощности и крутящего момента, что особенно заметно, если учесть небольшой вес этого мотора.

Все это существенно отличало его от нижнеклапанных двигателей, использовавшихся ранее на ГАЗ-69и УАЗы, конструктивно идентичные довоенным двигателям ГАЗ. Конструкция нового двигателя не потеряла перспектив развития и в 70-е годы. К началу которого производство мотора вместе с оборудованием было переведено с Заволжского на Ульяновский моторный завод.

Но, с другой стороны, это устранило дополнительную сборную деталь. Улучшение герметичности системы и времени ее заполнения маслом при запуске двигателя. Применение нового фильтра и сталеалюминиевых вкладышей коленчатого вала позволило значительно увеличить ресурс двигателя до капитального ремонта, который (приравненный к пробегу) составил 150 тысяч километров. Относительно большая толщина стенок блока и его головки делала этот двигатель очень нечувствительным к перегреву.

Еще более совершенный на тот момент конструктивно новый двигатель ЗМЗ-24, который в Заволжье сменил ЗМЗ-21, был в этом плане гораздо более хрупким. Несмотря на использование более жесткого блока с нижним разъемом картера, опущенным ниже оси коленчатого вала. При дальнейшей модернизации двигателей УМЗ для УАЗ-469 уменьшилась и толщина стенок блока, что было компенсировано ребрами жесткости. Но устойчивость моторов к перегреву по-прежнему поддерживалась на высоком уровне.

Я намеренно акцентирую внимание на факторе перегрева, хотя это не вывод из недостатков конструкции, а лишь производная от форс-мажора. Что особенно характерно для армии с молодыми и неопытными водителями и принципами командования типа «поехали, потом начнем!» Отчасти это неизбежно и оправдано, так как развивает в водителе качества бойца, а не эстрадной звезды. Учит самостоятельно думать на шаг вперед. Но то, что хорошо для родителей, не обязательно должно быть плохо для остальных.

Кроме того, конструкторов УМЗ не покидала тема повышения стабильности температурного режима и эффективности системы охлаждения. Поскольку сам двигатель был форсирован и условия его эксплуатации в составе внедорожника, используемого как в Арктике, так и в Африке, требуют не стоять на месте в этом вопросе. Так, при максимальном увеличении объема двигателя, допускаемом размерностью блока, особенно остро встала проблема качества системы охлаждения.

В модернизированных двигателях ЮМЗ для УАЗ-469 система охлаждения стала двухконтурной, изменена схема циркуляции охлаждающей жидкости в двигателе, что улучшило температурный режим его деталей. Улучшение экономических и динамических показателей двигателя также невозможно без поддержания в нем стабильной и высокой температуры.

Если в случае со старой системой охлаждения, то это ограничивалось требованиями простоты системы и использования воды в качестве теплоносителя, что вполне объективно заставляло температуру открытия термостата быть достаточно низкой. При новой системе объективность затаптывалась инерцией привычек, помноженной на недостаток знаний. Многие водители намеренно меняли заводской термостат на другой, с меньшей (как у старого) температурой открытия. Или вообще сняли термостат с системы.

Если в первом случае машина перерасходовала топливо и «радовала» пассажиров еле теплым воздухом из печки, то во втором случае перегрев был постоянной проблемой. Между тем разработка требований к двигателю для УАЗ-469 усугубила настоящие проблемы. Так, дальнейшему форсированию двигателя противостояло малое наполнение цилиндров рабочей смесью на высоких оборотах.

Это было связано с тем, что конструктивно впускной и выпускной трубопроводы располагались с одной стороны. Соответственно, с одной стороны в головке блока цилиндров получились впускные и выпускные окна. И такое решение не позволяло увеличить проходные сечения каналов из-за их близкого расположения. Кроме того, прокладка между трубопроводами и головкой в ​​некоторых местах была достаточно узкой.

При отсутствии контроля за затяжкой гаек крепления труб эти узкие места прокладки разрушались, а состав смеси нарушался из-за подсоса воздуха во впуск. Решение проблемы было в разведении впуска и выпуска по разным сторонам головки, что по сути означало создание нового двигателя для УАЗ-469 с соответствующими затратами средств и времени на его доводку и испытания . УМЗ нашел выход на требование увеличения мощности в виде увеличения рабочего объема до 2,9литров, что позволял сделать существующий размер блока.

Вместимость, конечно, выросла, но проблема с заполняемостью обострилась еще больше. В середине 90-х в этом деле был сделан качественный прорыв, когда на новом двигателе УМЗ-249 для УАЗ-469 появилась долгожданная головка с разнесенными впуском и выпуском. Это позволило значительно улучшить заправочную способность во всем рабочем диапазоне оборотов двигателя, а также расширить сам диапазон. Соответственно, были значительно улучшены показатели мощности и крутящего момента.

Но решение о постановке двигателей УМЗ-249 в серию застопорилось по причинам, не имевшим технического объяснения. Перспектива использования этого двигателя в составе ульяновского внедорожника стала еще более сомнительной ввиду смены собственников, произошедшей за это время на УАЗ и УМЗ. В результате последний лишился легкого двигателя, который как нельзя более подходил для него.

По материалам журнала УАЗИМУТ. № 1, 2011.
Павел Тришкин.

Как для легковых, так и для грузовых автомобилей они имеют длительный срок службы. 417 двигатель УАЗ тоже считается долговечным агрегатом. При его создании конструкторы создали необходимые условия для проведения одного, а то и нескольких капитальных ремонтов. Карбюраторный двигатель 417 благодаря отличным показателям мощности и другим техническим и эксплуатационным характеристикам пользуется широкой популярностью среди автопроизводителей и автовладельцев.

Технические характеристики двигателя уаз 417

Современный двигатель УМЗ-417 выпускается взамен УМЗ-414. Отличий между ними очень мало, они следующие:

1. УМЗ 417 имеет повышенную степень сжатия: 7 вместо обычных 6,7.
2. Распредвал другой конструкции.
3. Впускные клапаны диаметром 47 мм используются вместо 44 и 36 мм.
4. Выпускные клапаны имеют диаметр 39 мм вместо 36.
5. Карбюратор состоит из двух камер.
6. Используется другой воздушный фильтр.

Двигатель УМЗ 417 технические характеристики:

Марка двигателя	УМЗ-417
Материал головки блока цилиндров	алюминиевый сплав
Тип системы питания	карбюраторный
Расположение цилиндров	встроенный
Количество цилиндров	4
Количество клапанов на цилиндр	2
Степень сжатия	7 – 8,2
Диаметр цилиндра	92 мм
Длина хода поршня	92 мм
Объем двигателя	2445 см3
Мощность двигателя	92 лошадиных силы
Тип топлива	Бензин А-76
Масса двигателя	166 кг
Соблюдение экологических норм	Евро-1
Расход моторного масла	До 100 г/1000 км пробега
Расход бензина	По городу — 14,5 По трассе — 8,4 В смешанном режиме — 10,6 л на 1000 км пробега
Масло моторное по вязкости	5W-30; 4010W-30; 4015W-30; 4020W-30; 40
Объем моторного масла в двигателе	5,8 л
Для замены	5 л
Интервал замены моторного масла	10 000 км пробега
Рабочая температура двигателя	+ 90°С
Срок службы двигателя	150 000 км
Схема включения цилиндров	1-3-4-2

Перечень основных модификаций двигателя 417

нержавеющая сталь

УМЗ 417. 10	Базовая модель	Степень сжатия 7, работает на бензине А-76, вырабатываемая мощность 92 л. с., Евро-1, устанавливается на автомобили УАЗ -3303, по новым проектам, УАЗ Хантер и УАЗ Патриот.
УМЗ 4175.10	Аналог базовой модели	— 8,2; бензин А-92; мощность равна 98 лошадям; предназначен для авто Газель.
УМЗ 4178.10	«	Здесь установлен новый коллектор для двухцилиндрового карбюратора. Предназначен для УАЗ 3303, УАЗ Хантер, УАЗ Патриот и других автомобилей этой марки.
УМЗ 4178.10-10	Аналог УМЗ 4178.10	Головка ГБЦ, заимствованная от ЮМЗ-421, где выпускные клапана имеют диаметр 39 мм. Вместо обычной набивки здесь вставлен сальник. Топливный насос высокого давления расположен на корпусе блока. Силовой агрегат предназначен для автомобилей УАЗ.

Достоинства и недостатки двигателя ЮМЗ 417

Производство данного агрегата началось в 1989 году и по сей день продолжает выпускаться на Ульяновском моторном заводе. Благодаря использованию алюминиевых сплавов для изготовления кузовных деталей двигатель УМЗ 417 имеет относительно небольшой вес. Он имеет следующие преимущества:

• повышенная эффективность;
• надежность;
• хорошая выносливость;
• достаточная мощность и т.д.

Все эти факторы вполне подходят для неприхотливых отечественных внедорожников.

Однако, наряду с многочисленными преимуществами, 417-й двигатель имеет и определенные недостатки:

1. Перегрев двигателя в процессе эксплуатации.
2. Незнакомые стуки.
3. Вибрация.
4. Повышенный износ рабочих узлов и деталей.

Чаще всего выходят из строя следующие элементы:

• подшипники;
• кулачки распредвалов;
• пружины;
• Детали уплотнительные, сальники, прокладки;
• шайбы и т.п.

Совет: Во избежание поломок, ведущих к дорогостоящему капитальному ремонту, рекомендуется периодически проверять состояние рабочих узлов и систем ДВС.

Чем отличаются моторы УАЗ 417 и ЗМЗ 402

Часто умельцы заменяют вышедший из строя двигатель УАЗ 417 на ЗМЗ 402. Это становится возможным благодаря высокой унификации этих моторов.

Известно, что двигатели 417 и 402 очень похожи между собой, но есть и некоторые отличия:

1. При установке гильз цилиндров в корпус блока 417 используются резиновые кольца, а у ЗМЗ 402 медные прокладки здесь, которые обеспечивают лучшую фиксацию.
2. Маховик ЗМЗ имеет меньший диаметр.
3. Кузов блока ЗМЗ-402 оснащен ребрами жесткости. Блок УМЗ 417 имеет ребра только на деталях последних моделей. Здесь количество ребер колеблется от 3 до 4 штук.
4. В двигателе ЗМЗ используются масляные фильтры в форме стакана. У УМЗ фильтр позаимствован у ВАЗ 2101. Второе решение более удобно для замены всего устройства.
5. Двигатели имеют разные системы подачи охлаждающей жидкости для отвода тепла от рабочих цилиндров.
6. В моторе ЗМЗ используются клапаны с большим диаметром диска. По сравнению с двигателем УАЗ 417 лучше подается топливно-воздушная смесь в камеру сгорания.
7. Выхлопная система двигателей ЗМЗ 402 снабжена двумя отдельными друг от друга выпускными коллекторами, обслуживающими цилиндры: 1-4, 2-3. Благодаря такому решению силовой агрегат развивает мощность 100 л. из. при работе на бензине А-93 и 90 л. из. — на АИ-80 соответственно.

В чем причина быстрого износа двигателя УАЗ 417

Среди основных факторов на первом месте стоит использование моторного масла ненадлежащего качества или несоблюдение сроков эксплуатации ДВС. Следующей проблемой считается несвоевременное обращение за квалифицированной помощью при возникновении мелких недочетов в работе силового агрегата. Известно, что при малейшем стуке и даже после его прекращения дефект не исчезает.

Ремонт двигателя УАЗ 417 делится на виды:

1. Срочная помощь.
2. Частичный ремонт.
3. Капитальный ремонт.

В первом случае устраняются недостатки, появившиеся в работе мотора. Этого достаточно, чтобы временно продлить его жизнеспособность. Такая помощь оказывается мотору, если в пути произошла поломка, чтобы автомобиль можно было доставить в ближайший сервисный центр для последующей диагностики и устранения выявленных неисправностей.

При частичном ремонте двигатель проверяется на специальных стендах. После этого проводится выборочный демонтаж изношенных узлов и деталей с целью замены их новыми деталями.

Важно: Капитальный ремонт — одна из самых трудоемких процедур. Для его выполнения привлекаются автомеханики высокой квалификации, знакомые с особенностями устройства и характеристиками двигателя УМЗ 417.

Этапы капитального ремонта 417-го двигателя

Капитальный ремонт силового агрегата проводится в определенной последовательности:

• диагностика машины с целью выявления дефекта;
• снятие двигателя с автомобиля;
• мойка и очистка деталей, узлов;
анализ поломки
• ;
• замена деталей при необратимых поломках на новые детали;
• установка двигателя на прежнее место.

Диагностика — один из самых ответственных трудоемких процессов. Чем точнее будет произведена диагностика, тем быстрее и качественнее будет ремонт двигателя. По завершении ремонта карбюраторного двигателя УАЗ 417 в обязательном порядке производятся регулировки следующих агрегатов:

1. Прерыватель зажигания. При этом регулируется его положение и выставляется определенный угол.
2. Число оборотов коленчатого вала в режиме холостого хода.
3. Уровень токсичности выбросов.

Техническое обслуживание двигателей УАЗ 417

В перечень работ по техническому обслуживанию двигателя внутреннего сгорания входят следующие позиции:

1. Проверка уровня и состояния моторного масла.
2. Замена смазки.
3. Фильтрующие элементы.
4. Свечи зажигания.
5. Ремень ГРМ.
6. Направляющие ролики ГРМ.

По мнению опытных специалистов, замена моторного масла должна производиться в соответствии с требованиями, изложенными в сервисной книжке автомобиля. Там написано, что масло в двигателе меняется после очередного пробега автомобиля в 10 000 километров, для этого потребуется 5,8 литров рабочего материала. В этом документе также указаны марки рекомендуемых смазочных жидкостей:

• М-8В SAE 15W-20;
• М-6з/12Г SAE 20W-30;
• М-5з/10г1;
• М-4з/6В1 SAE 15W-30.

На двигатель УАЗ 417 штатно устанавливается масляный фильтр НАМИ ВГ-8-Р-1. Вместе с заменой моторного масла рекомендуется менять фильтрующие элементы. Масляный фильтр следует не чистить, а заменить на новый, аналогичный или импортного образца. Замене подлежат и свечи двигателя УАЗ 417.

Важно: Перед заменой моторного масла проверьте его уровень и общее состояние. Это необходимо для определения степени износа металлических поверхностей рабочих органов двигателя внутреннего сгорания. Это также определяет целесообразность капитального ремонта силового агрегата.

Возможности для тюнинга двигателя УАЗ 417

Многие автовладельцы хотят усовершенствовать собственный автомобиль в плане дизайна, а также улучшить характеристики. Чаще всего тюнинг делается для того, чтобы изменить технические характеристики мотора.

Среди наиболее целесообразных мероприятий первое место занимает вариант замены существующего силового агрегата на импортный аналог. Для модернизации автомобилей УАЗ лучше всего подходит двигатель 2L-T от Toyota.

ТРИЛИТРА «ВОЛГА МОТОРС» — ВЧЕРА, СЕГОДНЯ, ЗАВТРА

Информация о двигателях ОАО «Волжские моторы» (Ульяновский моторный завод) с диаметром поршня 100 мм, представленная в печати, скудна и часто неточна.
Начальник конструкторского бюро завода Р. Гарафутдинов предоставил нам интересующий многих читателей материал.

Величина крутящего момента, развиваемого двигателем на низких оборотах, определяет способность автомобиля преодолевать труднопроходимую местность без переключения передач. Крутящий момент, в свою очередь, напрямую зависит от площади поверхности поршня (или от его диаметра). Именно поэтому ульяновские моторы с самым большим на отечественных легковушках диаметром цилиндра 100 мм пользуются заслуженным уважением у водителей внедорожников. Работы по созданию таких двигателей были завершены в 1993. Одновременно была выпущена опытная партия из сорока штук. В следующем году начался их серийный выпуск.

Новый двигатель рабочим объемом 2,89 л получил обозначение ЮМЗ-4218.10 и предназначался для установки на весь модельный ряд автомобилей, выпускаемых Ульяновским автомобильным заводом. Нельзя сказать, что разработка новинки прошла без трудностей. Например, много нареканий вызывало качество изготовления блока цилиндров. Образовавшиеся в процессе литья поры часто приводили к попаданию охлаждающей жидкости в масло. Причем дефект мог проявиться не сразу. Только 60% отливок прошли приемочный контроль, но и такой контроль не всегда давал желаемый результат. Утечка охлаждающей жидкости в масло через поры могла начаться даже через 10 000 км пробега после начала эксплуатации. Владельцы, не ожидавшие такого подвоха, меняли прокладки ГБЦ, но замена не помогла. Диагностировать такую ​​неисправность было сложно. Избавиться от дефекта удалось при включении в технологический процесс пропитки алюминиевых отливок блока цилиндров специальным составом, закрывающим поры. Кстати, такая технологическая операция применяется и при изготовлении других двигателей, например, в самолетостроении.

Устранив детские болезни «трехлитрового» двигателя, моторостроители продолжили его усовершенствование. Новая модель получила обозначение УМЗ-421.10 и имела модифицированный выпускной коллектор, который вместе с выхлопной трубой, глушителем и резонатором образовывал настроенную выхлопную систему, предназначенную для автомобилей УАЗ. Напомним, что на УАЗе использовалась нестандартная выхлопная система с резонатором, расположенным после глушителя. Возможно, увеличенный объем полости выпускного коллектора отчасти должен был выполнять роль резонатора. Нововведение позволило добиться дополнительного прироста крутящего момента на низких оборотах, что очень важно на бездорожье. Дальнейшее увеличение мощности было достигнуто за счет увеличения степени сжатия. Модернизированный мотор с повышенной степенью сжатия получил обозначение ЮМЗ-421.10-30. Кстати, ЮМЗ-4218.10 и ЮМЗ-421. 10 отличаются только формой выпускного коллектора. Поэтому, установив новый коллектор и новые выхлопные патрубки на глушитель, вы сможете модернизировать имеющийся у вас автомобиль с двигателем УМЗ-4218.10.

Высокий крутящий момент двигателя со стомиллиметровыми поршнями (сначала их называли «зиловскими») вызвал интерес у автопроизводителей других городов. В частности, этот двигатель стали устанавливать на «Газель». Нижнее расположение радиатора на этом автомобиле по сравнению с УАЗом потребовало смещения вентилятора. Для этого мотор оснастили дополнительным приводом с помощью отдельного ремня. Кроме того, была изменена система выпуска картерных газов и система питания, внесены некоторые другие изменения. Двигатель, адаптированный для Газели, получил обозначение УМЗ-4215.10-30 и был разработан для АИ-9.2 бензин. Покупая Газель с двигателем УМЗ, многие будущие владельцы рассчитывают эксплуатировать машину на бензине А-76. Как видите, в случае с УМЗ-4215.10-30 ошибаются. Для работы на бензине А-76 была создана модификация этого двигателя, получившая обозначение УМЗ-4215. 10-10.

Производственные программы практически всех автозаводов включают инжекторные двигатели. ОАО «Волжские моторы» не является исключением. Другая модель завода — УМЗ-4213.10 имеет систему распределенного впрыска с компонентами отечественного производства, аналогичную используемой в двигателе ЗМЗ-406.10, и предназначена для установки на автомобили УАЗ. Мотор имеет нижний распредвал со штоковым приводом, как на карбюраторных моделях. Сам распредвал тоже другой — он сделан не из стали, как на карбюраторном двигателе, а из чугуна. Чтобы избежать эффекта заедания клапанов, увеличение максимальных оборотов двигателя до 4500 об/мин потребовало удвоения жесткости клапанных пружин. Для установки на автомобили «Газель» выпускается аналогичный двигатель УМЗ-4216.10, основным отличием которого является доработанный привод вентилятора. Предвидя интерес читателей к возможности модернизации старых моделей трехлитровых двигателей, главный конструктор «Волжских моторов» Е. Березин задал этот вопрос. Ответ положительный. Установив систему впрыска, систему впуска и ГБЦ от двигателя УМЗ-4213.10, можно переоборудовать карбюраторный двигатель в инжекторный. Распределительный вал и пружины клапанов не требуют замены. Однако эта рекомендация касается только технической стороны вопроса. Возможно, такое переоборудование должно быть одобрено ГИБДД.

Дальнейшее совершенствование трехлитровых двигателей привело к созданию модели ЮМЗ-249.10. Можно сказать, что этот мотор является родоначальником нового семейства высокооборотных двигателей. Максимальный крутящий момент развивает в диапазоне частоты вращения коленчатого вала 3200-3500 об/мин против 2200-2500 об/мин у ЮМЗ-4218.10. Однако, несмотря на относительно высокие обороты, соответствующие максимальному крутящему моменту, этот мотор уже при 1000 об/мин создает крутящий момент в 17 кгсм, что для внедорожника очень неплохо. В этом высокоскоростном двигателе не используется система фаз газораспределения с низким распредвалом и стержневым приводом. Распределительный вал переместился в головку блока цилиндров, а зазоры между кулачком распределительного вала и коромыслом регулируются с помощью гидрокомпенсаторов. Их использование обусловлено в первую очередь требованием оптимизации работы системы впрыска топлива и влечет за собой повышение надежности работы двигателя и снижение расхода топлива. Система впрыска аналогична той, что используется на УМЗ-4213.10.

Поспешим разочаровать желающих произвести коренную модернизацию двигателя УМЗ-421.10 и его модификаций с переделкой его в УМЗ-249.10 — это невозможно.

Описываемый двигатель предназначен для установки на серийно выпускаемые и перспективные автомобили УАЗ. Разработана модификация для установки на автомобили Газель.

Это список трехлитровых двигателей, выпускаемых Волжскими Моторами. Их конструкция постоянно совершенствуется, кроме того, ведутся работы по созданию новых моделей, в частности двигателя с наддувом.

Модели двигателей	4218. 10	421.10	421.10-30	4215.10-30	4215.10-10	4213
Тип А	Карбюратор					Форсунка
Количество цилиндров	4
Порядок работы цил-ов	1-2-4-3
Диаметр цилиндра, мм	100
Ход поршня, мм	92
Рабочий объем, л	2,89
Степень сжатия	7,0	7,0	8,2	8,2	7,0	8,2
Номинальная мощность (нетто по ГОСТ 14846-81) при частоте вращения коленчатого вала 4000 об/мин, кВт (л.с.)	61,8(84)	66,9 (91)	72,1 (98)	70,5(96)	65,5 (89)	75 (102)
Максимальный крутящий момент (нетто по ГОСТ 14846-81) при частоте вращения коленчатого вала 2200-2500 об/мин, Н*м (кгс*м)	189(19,3)	199 (20,3)	209 (21,3)	206 (21)	196 (20)	211 (21,5)
Топливо (бензин)	А-76	А-76	АИ-92	АИ-92	А-76	АИ-92
Свеча зажигания	А-11	А-11	А-17Б	А-17Б	А-11	А-17Б

ДВИГАТЕЛЬ

Конструкция и обслуживание двигателя 421. 10 (рис. 1) и его модификаций аналогичны двигателю 4178, за исключением данных, приведенных ниже.

Блок цилиндров

Блок цилиндров изготовлен из алюминиевого сплава с литыми тонкостенными гильзами из специального износостойкого чугуна (ИСГ-ЗЗМ).

Головка блока цилиндров

Прокладка головки блока цилиндров несимметрична.

Кривошипно-шатунный механизм

Поршни двигателя имеют камеру сгорания в нижней части.
Пальцы поршневые — с увеличенной толщиной стенки.
Шатуны увеличенной длины.
Кольца поршневые устанавливаются по три на каждый поршень: два компрессионных и одно маслосъемное.
Компрессионные кольца отлиты из специального чугуна.
Наружная поверхность верхнего компрессионного кольца покрыта пористым хромом, а поверхность второго компрессионного кольца луженая или имеет темное фосфатное покрытие.
Второе кольцо скребкового типа имеет на нижней торцевой поверхности кольцевую канавку, которая вместе с конической наружной поверхностью образует острую нижнюю кромку («скребок»).
На внутренних цилиндрических поверхностях обоих компрессионных колец предусмотрены канавки, благодаря которым кольца слегка закручиваются при движении поршня вниз, что способствует лучшему удалению излишков масла с поверхности вкладышей («скребковый эффект»).

Двигатель может комплектоваться двумя типами компрессионных колец.
Верхнее компрессионное кольцо одного из вариантов имеет бочкообразный профиль внешней поверхности.
В этом случае канавка на внутренней цилиндрической поверхности кольца отсутствует, и положение при установке верхнего кольца в канавку поршня не имеет значения.

Нижнее компрессионное кольцо также может не иметь канавки на внутренней цилиндрической поверхности. однако его установка в канавку на поршне должна производиться острой кромкой – «скребком» вниз.
Кольцо маслосъемное составное, по конструкции аналогично кольцу двигателя 4178.

Система снабжения.

Карбюратор К151Е двухкамерный, с падающим потоком и уравновешенной поплавковой камерой.
Конструкция карбюратора К151Е полностью повторяет конструкцию карбюратора К 151 Б, описанную в руководстве по эксплуатации автомобиля, за исключением некоторых дозирующих элементов.

УАЗ (Ульяновский автомобильный завод) — российский автопроизводитель, преимущественно внедорожников. На УАЗе разработаны такие известные и популярные модели, как УАЗ Патриот, Хантер, «Буханка», «Козел» и другие. Помимо гражданского использования автомобили Ульяновского автозавода используются в армии, МВД и других государственных структурах.

Двигатели УАЗ классические 4 цилиндра в ряд производства ЗМЗ и УМЗ, инжекторные или карбюраторные. Все эти силовые установки на сегодняшний день значительно устарели. Помимо бензиновых двигателей, на УАЗ устанавливались и дизельные двигатели производства ЗМЗ и Iveco (Iveco F1A). Это те же рядные 4-цилиндровые двигатели.
Ниже представлена ​​основная информация о том, какие двигатели устанавливаются на УАЗ и какие могут поставляться, их типы, новые и старые, карбюраторные и инжекторные, как часто производить регулировку клапанов и т. д.

Учитывая непростые условия эксплуатации, будущим и настоящим автовладельцам из Ульяновска необходимо знать все о двигателях УАЗ: технические характеристики, возможные неисправности (троит, стучит, не заводится и т.д.) и ремонт своими руками. А также масло в двигателе УАЗ, как часто его нужно менять и сколько лить, номер двигателя, практический ресурс, вес и другие данные.
Большое внимание уделено тому, как увеличить мощность двигателя УАЗ. В тюнинге учитываются характеристики автомобилей, и основной упор делается на получение крутящего момента мотора.
Все это и многое другое собрано здесь и ждет, когда вы прочитаете это и сделаете выбор, какой двигатель лучше на УАЗ и какой стоит купить. Пожалуйста, выберите модель вашего автомобиля ниже.

417 Двигатель УАЗ: технические характеристики, ремонт, фото

Большинство двигателей, устанавливаемых на легковые и грузовые автомобили, рассчитаны на длительную эксплуатацию. При этом конструкторы предусматривали возможность капитального ремонта, как правило, даже не одного, а нескольких. Для этого существуют специальные ремонтные размеры деталей. Но сейчас хотелось бы рассказать об особенностях того или иного двигателя, его обслуживании и эксплуатации. Речь идет о двигателе 417-го УАЗ, который считается самым массовым и универсальным.

Немного общей информации

Стоит отметить, что двигатели для автомобилей УАЗ производились на Ульяновском и Заволжском моторных заводах. Если говорить о 417-м, то это силовой агрегат производства УМЗ. Это рядный 4-х карбюраторный тип. Этот бензиновый двигатель впервые появился в 1989 году и производится в наше время. Головка блока изготовлена ​​из алюминия. Это сделало силовой агрегат более легким, но в то же время более уязвимым к перегреву. Многие те же автолюбители, которым довелось прокатиться на УАЗе, хвалят 417-й мотор. О нем говорят как о мощном и прочном, а также долговечном ДВС.

Кроме того, его конструкция достаточно проста, поэтому 417-й очень ремонтопригоден, что крайне важно. В любом случае отзывы о двигателе 417-го УАЗ положительные, а это уже говорит о многом. Ну а теперь пойдем дальше.

Характеристики двигателя 417 УАЗ

В свое время появление 417-го можно было назвать неким прорывом. Он пришел на смену морально устаревшему УМЗ 414. Последний уже считался не самым лучшим в 1970-х, что уже говорит о конце 80-х, когда появились более совершенные силовые агрегаты. УМЗ 417 по сравнению с 414 имел увеличенные клапаны, а также совершенно новый воздушный фильтр.

Вряд ли нужно говорить, что остальные технические характеристики были совсем на другом уровне. В настоящее время выпускается четыре модификации мотора, каждая из которых используется для определенных целей:

• 417.10 – устанавливается на УАЗ «Патриот» и «Хантер». Мощность силового агрегата 92 лошадиные силы, потребляет 76-м бензина;
• 4175.10 — устанавливается на «Газель». Эта модификация имеет 98 л.с. И использует 92-м бензин;
• 4178.10 и 4178.10-10 — устанавливаются на многие автомобили УАЗ и являются, по сути, аналогичными силовыми агрегатами.

Рабочий объем двигателя 2,4 л, мощность 92 л. из. При 4000 об/мин. Моторесурс такого двигателя составляет около 150 000 километров, но на практике он может быть как больше, так и существенно меньше. Вот мы и рассмотрели технические характеристики двигателя УАЗ 417, теперь идем дальше.

О слабых местах мотора

Несмотря на высокую надежность, у этого ДВС было много слабых мест. Как уже отмечалось выше, он был изготовлен из алюминия. Его вес составлял всего 166 килограммов, что для такого силового агрегата не так уж и много. Но при этом была проблема с перегревом. Превышение допустимой температуры приводило к трещинам в блоке, нарушениям геометрии головки и другим проблемам. Очень часто бывают вибрации на холостых и под нагрузкой. Но самой серьезной проблемой является появление стука.

Все эти нарушения связаны с износом отдельных деталей, таких как кулачки, подшипники, пружины и т.п. В ряде случаев имеет место отсутствие технического обслуживания: несоблюдение сроков замены масла, охлаждающей жидкости и т. п. Все это приводит к ухудшению состояния двигателя. В конце концов, он может заклинить. Но даже если этого не произойдет, его ресурс значительно уменьшится. Такая характеристика двигателя УАЗ 417, как компрессия, упадет, он начнет кушать масло, потребуется капитальный ремонт.

О восстановлении УМЗ 417

Одно дело ремонтировать импортный двигатель, где почти все запчасти приходится заказывать из-за насыпи, что достаточно дорого и затратно. Что касается 417-го, то его гораздо проще ремонтировать. Это отечественный мотор простой конструкции, известный практически всем специалистам. Хотя многие не заморачиваются, а просто берут и ставят на УАЗ новый силовой агрегат, в некоторых случаях имеет смысл заняться старым.

Если делать работу самостоятельно, то на запчасти у вас уйдет около 20 000 рублей. В случае ремонта в СТО добавить примерно столько же за работу. Но даже при таком подходе это не так дорого, по сравнению с некоторыми иномарками, где ремонт ДВС стоит сотни тысяч.

Отзывы специалистов о двигателе УАЗ 417 (УМЗ)

Первое и самое основное, что выделяют многие водители и специалисты, это отличная тяга. Но многое зависит от карбюратора. В последних модификациях уже устанавливаются инжекторные системы впрыска, но сейчас не о них. Многие специалисты рекомендуют устанавливать Солекс. С ним и тяга увеличивается, и расход существенно снижается. Но это по сравнению с К121, который хоть и старый, но используется достаточно часто. Многие останавливаются на К151, так как, по мнению большинства, он лучший для двигателя УАЗ 417. Какой карбюратор поставить? Тебе решать.

Специалисты рекомендуют менять масло в системе каждые 10 тысяч километров. Заливаем около 5,8 литров, при этом не забывая о типе и марке смазки. Вся эта информация указана в инструкции по эксплуатации.

Типичные проблемы и способы их устранения

У каждого двигателя есть слабые места, которые присущи только ему. Так случилось и с 417-м. Этот мотор хоть и ломается не часто, но доставляет массу проблем своему владельцу. Обычно все начинается с течи масла. Утечки возникают по разным причинам, от выработанных уплотнений и прокладок до нарушения герметичности в системе. Обычно эти проблемы просто устраняются. Меняются сальники и прокладки, старый герметик при необходимости удаляется и заливается новый.

Вообще практически все проблемы с 417-м связаны со смазкой. То уровень то большой, то слишком низкий, то масло уходит из-за течи или сгорает в камере. Все эти проблемы решаемы, но сделать это необходимо как можно быстрее. Чем быстрее будет произведен ремонт двигателя УАЗ 417, фото которого вы можете увидеть в этой статье, тем больше проживет мотор.

Повышенный износ ДВС

Износ – одна из самых актуальных проблем, которая практически не имеет ничего общего с конструктивными особенностями силового агрегата. Ключевым фактором, влияющим на повышенный износ, является низкое качество смазки или ее недостаточное количество. Несомненно, если вы не будете менять масло раз в 10 тысяч километров, а сделаете это за 15 дней, ничего страшного не произойдет. Но если делать это регулярно и не следить за уровнем, заливая самую дешевую смазку, последствия будут самыми печальными.

Часто бывает так, что мелкий недостаток в работе силового агрегата перерастает в капитальный ремонт. Именно поэтому, чем раньше водитель начнет решать проблему, тем меньше будет стоимость ремонта.

Обслуживание систем двигателя

Необходимо понимать, что двигатель автомобиля нуждается в периодическом обслуживании. Это замена масла и фильтрующих элементов, установка новых свечей зажигания, замена роликов и ремня или цепи ГРМ. Все это необходимо сделать для того, чтобы ваш двигатель работал бесперебойно долгое время. Если появились первые предпосылки к ремонту, то необходимо как можно быстрее принимать меры. Всего есть три этапа восстановления 417-го:

• Ремонт в полевых условиях – это временная мера, предпринимаемая для того, чтобы добраться до места назначения;
• Выборочный ремонт (частичный) — включает разборку двигателя и дефектацию деталей;
• Капитальный ремонт — полное восстановление двигателя вне зависимости от его состояния. Это достаточно трудоемкий процесс, требующий больших знаний и терпения.

Многие водители устанавливают на двигатель УАЗ — инжектор. Электронная система впрыска лишает автомобиль недостатков карбюратора. Если нет желания делать переделки, то можно поставить системы от 4213 и 4216, которые стоят совершенно без переделок. Единственное, что вам нужно сделать, это откалибровать прошивку.

Замена 417-го на другой мотор

Об этом задумывались многие автолюбители. На самом деле такая процедура обычно необходима в том случае, если 417-й полностью выработал свой ресурс и капитализировать его нет никакого смысла. В этом случае можно поставить другой двигатель, более надежный и дешевый. К таким надо отнести ЗМЗ-402. Он, по мнению многих опытных автомобилистов, надежнее УМЗ, и дешев в обслуживании. К тому же гораздо проще найти живой 402 по относительно меньшей цене, чем 417-й и это большой плюс.

Конечно, многие выполнят замену только в том случае, если это будет финансово выгодно. Именно поэтому рекомендуется ставить двигатель ЗМЗ-402. Подходит почти без переделок. Все крепления будут на своих местах, поэтому затраты будут минимальными. Некоторые автолюбители на свои УАЗики устанавливают импортные двигатели от Toyota и других автомобилей. Обычно ставят дизельные двигатели. Это, конечно, все хорошо, ощущения полностью меняются, но стоит такое удовольствие недешево, потому что дизайн вносит массу изменений.

Подведем итоги

Вот мы и рассмотрели основные технические характеристики и особенности двигателя 417 на УАЗ. Сколько лошадей выдает такой силовой агрегат? Если классический вариант, то 92 л. из. Обычно этого более чем достаточно. А вот мощность, за счет определенных переделок, можно немного увеличить. Стоит это делать или нет, каждый для себя решает сам.

В целом 417-й можно назвать очень удачным творением Ульяновского завода. Ведь были разработаны модификации этого двигателя, которые впоследствии нашли широкое применение не только на автомобилях УАЗ, но и на Газелях. У этого двигателя есть свои недостатки. Некоторые из них можно устранить в полевых условиях, другие требуют профессионального вмешательства. Но в пути этот двигатель встречается крайне редко, поэтому его можно назвать надежным. Другое дело, что ресурс в 150 000 километров пробега не так уж и много. Хотелось бы видеть цифру чуть выше, хотя бы 250 тысяч. Но при бережном уходе и бережной эксплуатации 417 может проехать и больше, чем написано производителем.

Система зажигания автомобиля УАЗ. Инструкция по установке и регулировке зажигания на УАЗ Как поставить бесконтактное зажигание на УАЗ 469

СИСТЕМА ЗАЖИГАНИЯ АВТОМОБИЛЯ УАЗ-469

Система зажигания обеспечивает надежное и своевременное воспламенение рабочей смеси в соответствии с порядком работы цилиндров двигателя. Двигатель оборудован аккумуляторной системой зажигания УАЗ-469, схема которой представлена ​​на рис. 108, состоящей из катушек зажигания, распределителя зажигания, свечей зажигания, проводов высокого напряжения и замка зажигания. Резистор 14 включен последовательно с катушкой зажигания (рис. 109).), который автоматически замыкается накоротко при запуске двигателя стартером для увеличения тока отключения c. первичная цепь.
Катушка зажигания (рис. 109) предназначена для приема импульсов высокого напряжения, обеспечивающих пробой искрового промежутка в свечах зажигания.
Состоит из первичной и вторичной обмоток. Первичная обмотка намотана на вторичную. Катушка имеет сердечник и кольцевой магнитопровод из электротехнической стали.

Рис. 108. Схема автомобиля УАЗ-469система зажигания:
1 — аккумуляторная батарея; 2 — переключатель «масса»; 3 — регулятор напряжения; 4 — генератор; 5 — амперметр; 6 — замок зажигания УАЗ-469; 7 — контакты прерывателя зажигания; 8 — распределитель зажигания; 9 — конденсатор; 10 — крышка распределителя зажигания; 11 — ползунок; 12 — свеча зажигания; 13 — высоковольтный провод; 14 — дополнительное сопротивление; 13 — дополнительное реле стартера; 16 — катушка зажигания; 17 — стартер.

Условное обозначение наконечников проводов зажигания УАЗ-469: Г — синий; К — красный; О — оранжевый; Ф — фиолетовый; Н — черный.

Змеевик герметизирован карбонитовой крышкой в ​​корпусе с резиновой прокладкой. Корпус заполнен трансформаторным маслом, улучшающим изоляцию обмоток и отвод тепла.
Во избежание повреждения катушки не оставляйте УАЗ-469 включенным зажигание при неработающем двигателе.
Распределитель (рис. 110) предназначен для распределения импульсов высокого напряжения по цилиндрам двигателя в необходимой последовательности. Он установлен с левой стороны блока цилиндров и приводится в движение двигателем с роликовым масляным насосом. Ролик распределителя вращается против часовой стрелки (если смотреть со стороны его крышки).

Рис. 109. Катушка зажигания УАЗ-469:
1 — крышка; 2 — контактная розетка; 3 — винт; 4 — низковольтный зажим; 5 — уплотнительная прокладка; 6 — кольцевой магнитопровод; 7 — первичная обмотка; 8 — вторичная обмотка; 9 — фарфоровый изолятор; 10 — кожух катушки; 11 — трансформаторное масло; 12 — сердечник; 13 — электрокартон; 14 — добавочный резистор; 15 — керамический держатель; 16 — контактная пружина.

Распределитель имеет два устройства: прерыватель тока низкого напряжения в цепи катушки зажигания и распределитель тока высокого напряжения.
Имеются центробежный и вакуумный регуляторы для автоматического изменения угла опережения зажигания.

Рис. 110. Распределитель зажигания:
1 — вакуумный регулятор; 2 — неподвижная пластина прерывателя; 3 — крышка; 4 — ротор; 5 — войлок; б — уголь; 7 — кулачок; 8 — пресс-масленка; 9 — пластина октан-корректора; 10 — болт крепления распределителя; 11 — сцепление; 12 — держатель пружинного штифта; 13 — втулка; 14 — корпус; 15 — вес; 16 — подшипник; 17 — пластина подвижного прерывателя.

Для обеспечения надежности системы зажигания отрегулируйте зазор между контактами прерывателя. Перед регулировкой зазора осмотрите рабочие поверхности контактов и, если они загрязнены, замаслены или пригорели, очистите их.

Свечи зажигания УАЗ-469. Двигатель оснащен неразборными свечами зажигания с керамическими изоляторами, подобранными по их тепловым характеристикам. При образовании нагара на свече создается ток утечки, что приводит к снижению вторичного напряжения. Обгорание электродов вызывает повышение пробивного напряжения искрового промежутка свечи зажигания. При перебоях в розжиге в первую очередь проверьте зазор между электродами (рис. 111) и при необходимости отрегулируйте.
Замок зажигания предназначен для включения и выключения первичной цепи зажигания. Кроме того, переключатель позволяет включать стартер, электродвигатели приборов, стеклоочистителей и отопителя.

Техническое обслуживание системы зажигания заключается в регулярной очистке от загрязнений ее устройств, в установке зажигания, в регулировке зазора между контактами прерывателя и своевременной смазке.
Установку зажигания производить в следующей последовательности:
1. Снять крышку распределителя и ротор, проверить состояние и величину зазора между контактами прерывателя (при необходимости отрегулировать зазор). Замените ротор.
2. Снимите свечу зажигания с 1-го цилиндра.
3. Закрыть пальцем отверстие для свечи зажигания 1-го цилиндра и провернуть коленчатый вал двигателя пусковой рукояткой до выхода воздуха из-под пальца. Это будет началом такта сжатия в 1-м цилиндре.
4. Осторожно поворачивайте вал двигателя, пока отверстие на шкиве не совместится со штифтом на крышке распределительного механизма.
5. Убедитесь, что ротор прилегает к внутреннему контакту крышки, соединенному с проводом, идущим к свече зажигания 1-го цилиндра.
6. Поверните пластину октан-корректора вместе с распределителем так, чтобы стрелка совпала со средним делением шкалы, отмеченным на пластине.
7. Слегка поверните корпус клапана против часовой стрелки, чтобы замкнуть контакты прерывателя.
8. Подсоедините контрольную лампу с патроном, конец одного провода к низковольтной клемме распределителя, а конец другого провода к массе (можно использовать подкапотную лампу и дополнительный кусок провода).
9. Включите зажигание и осторожно поверните корпус распределителя по часовой стрелке, пока лампочка не начнет мигать.
Остановите вращение распределителя ровно в тот момент, когда лампочка начнет мигать. Если это не удается, повторите операцию.
10. Затяните крепежный винт, удерживая корпус распределителя от проворачивания, установите на место крышку и центральный провод.
11. Проверить правильность подключения проводов от свечей зажигания, начиная с первого цилиндра, в следующем порядке: 1, 2, 4, 3, считая против часовой стрелки.
После каждой настройки зажигания и после регулировки зазора в прерывателе проверяйте точность установки опережения зажигания, прислушиваясь к работе двигателя во время движения автомобиля.
Для этого прогрейте двигатель до температуры 80…85°С и, двигаясь на прямой передаче по ровной дороге со скоростью 30…35 км/ч, придайте автомобилю ускорение, резко нажав кнопку педаль газа . Если при этом появляется легкая и кратковременная детонация, значит угол опережения зажигания выставлен правильно.
При сильной детонации повернуть корпус распределителя по шкале октан-корректора на одно деление против часовой стрелки. Каждое деление шкалы соответствует изменению угла опережения зажигания на 2°, считая по коленвалу. При полном отсутствии стука поверните корпус распределителя на одно деление по часовой стрелке. После изменения угла опережения зажигания еще раз проверьте его правильность.

Отрегулируйте зазор между контактами прерывателя в следующей последовательности:
1. Освободите пружинные фиксаторы, снимите крышку распределителя и ротор.
2. Установите кулачок так, чтобы между контактами был наибольший зазор.
3. Проверьте зазор между контактами щупом: щуп должен войти в зазор, не нажимая на кулачок. Зазор должен быть в пределах 0,35…0,45 мм (рис. 112).
4. Ослабьте стопорный винт 1 (рис. 113) крепления неподвижной контактной стойки и, поворачивая регулировочный винт с эксцентриком 2, установите нормальный зазор.
5. Замените стопорный винт и снова проверьте контактный зазор.
6. Установите ротор и закрепите крышку распределителя.
После первых 24 000 км пробега автомобиля выньте кулачок распределителя из обоймы и очистите (или срежьте) образовавшуюся на его кромке корку. Затем положите войлок на место так, чтобы он касался кулачка, а затем смажьте двумя-тремя каплями моторного масла. Дальнейшие действия см. в Таблице смазки.

Через каждые 40 000…60 000 км пробега:
1. Произвести ТО распределителя, в ходе которого разбирают распределитель, промывают все детали, осматривают и при необходимости заменяют. При обратной сборке распределителя ось рычага, ось кулачка, оси и пальцы грузиков смажьте моторным маслом, а приводной вал смажьте тонким слоем смазки Литол-24, которой также залейте крышку масленки.
2. Замените втулки в корпусе распределителя, если имеется большой радиальный люфт вала распределителя, вызывающий большую асинхронность искрения.
3. Промойте шарикоподшипник пластины прерывателя, добавьте свежую смазку и поверните его наружное кольцо относительно внутреннего.

Системы зажигания

Датчик распределителя (распределитель)

Свеча зажигания

Другие вопросы по системе зажигания

Функциональная схема бесконтактной системы зажигания с выключателем 13. 3734: (из книги Литвиненко В.В. «Электрооборудование автомобилей УАЗ»)
1 — аккумуляторная батарея;
2 — замок зажигания;
3 — резистор добавочный;
4 — датчик импульсов;
5 — переключатель;
6 — катушка зажигания;
7 — распределитель;
8 — свечи зажигания;
9 — аварийный вибратор

Схема выключателя 13.3734

Доработка штатного электронного зажигания (выключатель 131)

Собрал не заводскую схему. Установил Волговский 131-й щиток и катушку «восьмерку» с короткозамкнутым сердечником (говорят, что она самая мощная). При этом вариатор не требовался (переключатель рассчитан на работу без него).

Полтора года назад мне попалась статья (по-моему в журнале «ЗР»), автор которой безапелляционно утверждает, что использование восьмивиткового 27.3705 и его аналогов приводит к быстрому перегреву 131-й переключатель.

Почему лучше поставить переключатель 131. 3734 (90.3734):
1. Данному переключателю не нужен дополнительный резистор (вариатор) — т.е. нет потерь энергии на пустую на этом резисторе.
2. На основании анализа этих выключателей можно выбрать действительно хороший прибор (Калуга, Ст. Оскол).
3. Схема упрощена, т.е. меньше вероятность брака.
Достигнутый эффект:
Двигатель работает на оборотах начиная с 500 (!) — как швейная машинка! НЕТ провалов, неудач — строчить и строчить! (На вопрос, что 151 не держит обороты — дело в зажигании, оказывается!) Шум выхлопа, который всегда был значительным, снижен до уровня ЛЕГКОВОГО АВТОМОБИЛЯ! (на ХХ). Общий шум работающей машины (двигатель 3 литра) — упал перед глазами!

Схема электрическая схема выключателя 131.3734 (с сайта «Техническая поддержка Волгары», по той же схеме собраны выключатели 90.3734 и 94.3734):

• R1 — 1к; R2 6,2к; Р3 1,8к; Р4 82; Р5 — 10; Р6 — 300; Р7 47к; Р8 3к; R9 и R13 — 2k; Р10 0,1; R11 и R12 330; Р14 10к; Р15 — 22к.
• С1, С2, С6, С8 и С9 0,1 мкФ; С3, С5 и С7 2200 пФ; С10 и С11 — 1мкФ.
• ВТ1 — КТ863; VT2 — КТ630Б; VT3 — КТ848А.
• ВД1 — КС162Б; ВД2 — ОД522; ВД3 — КД212; ВД4 и ВД5 — КД102.
• Микросхема КР1055ХП1 или КС1055ХП1.
• Транзистор VT1 не установлен на некоторых коммутаторах.

Подробнее о замене переключателя на 131 читайте в статье на сайте «Волга Поджигатель за рулем». «Гибридное» зажигание (кулачковый распределитель + электронный переключатель и катушка)

Существует простой способ повысить эффективность контактного (кулачкового) зажигания (за счет использования элементов электронного зажигания) и повысить надежность. Установил коммутатор и катушку от 2108, впаял преобразователь (кулачки подключены к восьмерке вместо датчика Холла). Если переключатель вышел из строя, переключите провод от кулачков на старую катушку и можете продолжать ездить на кулачковом зажигании. Работает более 3-х месяцев, пробег 2000 км. [В. В. Михайлин] Электронное зажигание с датчиком Холла

ЕСТЬ электронное зажигание АТЭ-2 с датчиком Холла. Комплект состоит из переключателя 76.3734, распределителя 5406.3706-05 (опыт эксплуатации и советы по настройке распределителя), катушки Б-116 и пучка проводов с разъемами. Трамблер сразу разобрал — устроит очень хорошо. необычно — жесткая сквозная ось НА 2_Х ОПОРАХ, центрифуга управляет вращением заслонок, а вакуум — вращением датчика Холла. Просто и надежно. Обложка белая. Стоит ВСЕ в UP (прямо в магазине, чуть левее входа) 900 рублей (на 06.2000), т.е. чуть дешевле стандартного комплекта(131-й ком. + Трамбл) на УАЗ да + бесплатная настройка на стенде. [Махно]

Легко переделал все электронное зажигание для 31519 с двигателем 3 литра.
1. Штатный электронный распределитель зажигания заменен на механический Р 119-Б;
2. Штатная катушка зажигания заменена на В-117 А;
3. Стандартный коммутатор и вариатор просто снимаются;
4. В принципе вышеперечисленных переделок вполне достаточно для общего повышения надежности и мощности зажигания, однако я также установил электронный многоискровой блок зажигания «Пульсар» (вариант для классики) с октан-корректором , противоугонный и аварийный режим.
Весь установленный комплект надежно работает более двух лет и обеспечивает надежный запуск двигателя после длительной стоянки в сырую и морозную погоду (этой зимой заводился при -30 градусах). Кроме того, наблюдается ощутимая экономия бензина (при полном соответствии с техническим описанием к «Пульсару») за счет общего увеличения мощности искры и дожигания горючей смеси в многоискровом режиме. Точных замеров расхода бензина до и после установки не делал, но субъективно экономия бензина по трассе составила не менее 15%.

Братья УАЗисты! Не повторяйте чужих ошибок! Чудеса бывают только в сказках. Контактная система зажигания (в том числе в родном виде и в паре с электронным блоком) дает менее стабильную искру, как по времени, так и по мощности. Откуда берется экономия? Также нет смысла поджигать уже горящую смесь в многоискровом режиме. Для моей машины со штатной бесконтактной системой зажигания пуск с пол-оборота при -30С — это норма. [Юрий Жилин] Что может быть? При проверке стробоскопом видны неисправности в зажигании; искра нестабильная, с некоторыми интервалами. Сбой примерно раз в 4 секунды. Заменил катушку на новую и коммутатор. Сбои сохраняются…

У меня тоже самое было на штатном зажигании. Самое первое это проверить свечи, скорее всего одна вылетела и машина просто троит. Проверяйте, вынимая поочередно провода из крышки распределителя. Я нашел этот способ. Да и смотри какие свечи, ставь самые лучшие на А11.

Вопрос не так прост, как кажется на первый взгляд. Есть много возможных причин этого явления. Нестабильна работа самого стробоскопа в первую очередь. Состав смеси (богатая, бедная), наличие нестабильных контактов в электрооборудовании (в том числе в замке зажигания), утечка высокого напряжения через плохую изоляцию и грязные, влажные поверхности. Применение помехоподавляющих резисторов и высокоомных проводов в электрооборудовании. Если контактная система зажигания, то возможно изношен подшипник в распределителе зажигания или неправильно выставлен зазор между контактами. Список далеко не полный, ищите и находите 🙂 [Юрий Жилин] Рекомендации по настройке дистрибьютора

Ответ А. Ермакова (Махно) на письмо Андрея Петрухина

1. Номинальные обороты ХХ двигателей УАЗ и ГАЗ существенно различаются (соответственно 500-600 и 800-900 об/мин), что обусловлено, во-первых всего к конструкции КПП — у УАЗа она (в основном) частично синхронизированная — и «воткнуть передачу» на 800-900 0б (как на ГАЗе) очень проблематично. А при рассмотрении характеристик центробежников это сразу видно — отрыв графиков от оси «оборотов» на УАЗе происходит РАНЬШЕ, чем на ГАЗе. Вот одно, но существенное отличие.

2. Смотрим первые участки тех же графиков — от 0 до 1500 об/мин (самые «рабочие» об/мин!) и видим, что у УАЗа 1-й отрезок более пологий, чем у ГАЗ — это опять же влияет на тяга «на низах». 3. Но самая большая и серьезная разница это характер вакуума — это я на себе ощутил. кожу — а потом уже замерил — ПОЛНЫЙ ХОД штока вакуум-корректора на ГАЗ-4-4,5. мм, а у УАЗа 7!!! и пружина ЗНАЧИТЕЛЬНО мягче (в 1,5 раза!)!

А вообще на мой взгляд без серьезной доработки ГАЗ тр-р на УАЗ НЕ ПРИМЕНЯЕТСЯ. Адаптивная система управления двигателем (АСУД, «Михайловское зажигание»)

Пользуюсь около 4 месяцев — ничего кардинально не изменилось. Ощутил ряд плюсов — двигатель работает ровнее, но расход топлива существенно не изменился (хотя я этого и ожидал). Возможна полная герметизация системы зажигания. Особого увеличения тяги не заметил. Возможно, это следствие того, что я тоже довел до ума штатный трамблер — характеристику подбирал пружинами центробежного регулятора. К моему удивлению, система АСУД не выбирает оптимальный угол зажигания — по датчику можно сделать зажигание раньше или позже. Те. процедура установки угла детонации остается. К тому же ремонтировать пришлось почти сразу — был дефект печатной платы. Подводя итог, скажу так — данная система позволяет гораздо меньше внимания уделять системе зажигания, повысить ее «плавучесть» в воде. Но не ждите кардинальных улучшений. [Шеф]
Фото:
Блок «Михайловского зажигания» АСУД Махно,
Катушки и датчик АСУД Махно,
Две катушки АСУД Махно,
Датчик АСУД Махно,
Блок АСУД Шеф,
Блок и катушки АСУД Шеф

см. также:
Принцип работы Работа «Михайловского зажигания» в журнале «За рулем»: ПЕТЕРБУРГСКИЙ ПРИБОР (местная копия)
Адаптивное зажигание. Морской дьявол на бирже труда. Журнал «За рулем» 2005 г. Автоматический микропроцессорный октан-корректор «Силыч»

Автоматический корректор октанового числа – это автоматическая система оптимизации угла опережения зажигания. Выполнен в виде приставки к штатной электронной системе зажигания автомобилей ГАЗ с двигателем ЗМЗ-402.10 (4021.10, 4025.10, 4026.10, 410.10). Возможна также установка данной опции на автомобили УАЗ с двигателями УМЗ-417, 421.

Опыт эксплуатации еще не накоплен. 03.2003

Вы ставите прорезь масляного насоса под углом 30 градусов, по отношению к оси двигателя, а прорезь в ножке распределителя — под углом 45 градусов. и осторожно засуньте ногу.

Наклоните двигатель (автомобиль) так, чтобы привод висел вертикально, и опустите его вниз в соответствии с инструкциями.

Крайний случай. Снимите масляный поддон и вставьте хвостовик снизу. Взаимозаменяемость свечей зажигания

Данные приведены по книжке. В.В. Литвиненко «Электрооборудование автомобилей УАЗ». ЗР, 1998 г. Зазор между электродами свечей зажигания должен быть установлен в соответствии с требованиями Инструкции для УАЗ (0,8 — 0,95 мм).

см. также: Расшифровка обозначения свечей зажигания
Рекомендации по подбору свечей зажигания

Будет лучше, если вы поставите свечи А14 вместо А11. Температура электродов и изолятора (вокруг центрального электрода) должна быть 500-700 С. Меньше будет обрастать нагаром, больше — будет калильное зажигание (оба бесполезны). 11, 14 или 17 это калильное число, чем оно больше, тем холоднее свеча, то есть быстрее отводится тепло от изолятора и электродов к головке блока и при прочих равных температура свечи будет ниже. Измеряется следующим образом: свеча ставится на специальный двигатель и дается полная нагрузка — количество секунд, через которое появляется калильное зажигание, и есть калильное число свечи.

Для УАЗ-11, для Волги-14 на одном бензине и с одинаковой степенью сжатия, а разница в температуре двигателя 70 и 80 градусов. а еще есть очень важная вещь в маркировке свечей — это буква «v». Это означает, что изолятор центрального электрода «выпирает» в камеру сгорания (у А11 изолятор глубоко утоплен). Выступающий изолятор лучше продувается и поэтому лучше очищается от нагара; такая свеча сохнет гораздо быстрее, если ее залить. Есть свечи с биметаллическими, платиновыми и другими электродами — все это для подбора теплового режима при разных нагрузках.

Самое главное что из всего этого следует — ставьте А14В — лучше очищается от нагара, меньше вероятность калильного зажигания. А17В не советую — могут возникнуть проблемы при длительной работе на холостом ходу или при коротких поездках зимой. У меня А14Б — нагара на изоляторе нет вообще.
Раньше были А-11, и с заменой никаких изменений не произошло, так что это все на любителя и для рабочей машины разницы нет.

А-11 ставится под 76. Волги и УАЗы раньше шли со степенью сжатия 6,7. Сейчас УАЗы идут со степенью сжатия 7,0. Так что есть смысл присмотреться к А-14. Буква Д, конечно, нам не подходит. Когда у меня была голова на 76 бензине, я по совету водителей поставил А-14 и свечи были коричневого цвета… Насколько я знаю, это нормальный

У меня были свечи А-11 от Энгельса, через 16 кмкм свечи были в идеальном состоянии — не было даже V-образного прожога на центральном электроде. А дело в том, что после длительной езды я не сразу глушу двигатель (на х.х. предписано работать — на х.х. работает 1 минуту), а потом, как предписано для поршневых авиадвигателей (!) горю гасим свечи, увеличивая обороты до 1500-2000 на несколько секунд. И только потом, плавно снижая до ч.ч., глушить двигатель. Процедура несложная, но в этом случае срок службы свечей составит не менее 50 000 км.

Не согласен! Откуда увеличение ресурса свечи при увеличении нагрузки на нее? Современные карбюраторы обеспечивают работу двигателя без образования нагара на свечах зажигания во всех режимах работы. Кроме того, используя этот метод, на каждые 400 км городского цикла у вас будет сбрасываться лишний бензин в количестве, эквивалентном комплекту из 4-х свечей. Добавьте к этому повышенный износ двигателя. [Юрий Жилин] Форкамерные свечи — нужны ли они?

Двигатель работает намного ровнее. Больше различий почувствовать не удалось. Наверно они есть, но надо их фиксить приборами :).
Главное, чтобы не стало хуже. И эти свечи не являются настоящими форкамерами (с научной точки зрения). [Радомирич]

Идея в том, чтобы поджечь смесь не искрой, а пламенем из дополнительной камеры сгорания. В этой камере нужна смесь другого состава, следующая, но особенная. карбюратор. Опять же, зажигание должно быть установлено ранее на неизвестное значение. А это, блин, как же так… (распределитель — (У)) ну что увеличение угла опережения зажигания с форкамерой от увеличения оборотов должно по другому работать. Статья в Заруле была про эту головку блока, там можно прочитать и подумать, могут ли свечи заменить это замечательное устройство. На мой взгляд, нет.

Резюме: Не дайте себя обмануть мошенникам! Свечи «форкамерные» — это способ обмануть и ограбить владельцев автомобилей УАЗ, а также испортить нашу любимую машину. [Юрий Жилин] Как проверить работоспособность индукционной катушки, не устанавливая ее на трамблер?

Как проверить батарейки? — язык! Вот и вот! Лучше, конечно, вольтметром — при резком закручивании ролика рукой между корпусом и клеммой должно быть не менее 2 В. Просто протрите его тряпкой, иначе во рту будет противно! [Чиф] Переделка распределителя на бесконтактный своими силами

Я как-то решил (сломал вал, а потом и потроха) поменять трамблер, шарил по магазинам в поисках бесконтактных, а тут вдруг подумал. — Зачем покупать, если можно сделать «свой» из старого Р-119 и подручных средств.

Просмотрев кучу документации о типах датчиков приближения, используемых в промышленности, остановился на оптроне, как самом простом. Оптопару выдрал из дохлой мышки (самой надежной считал ее), установил, залил эпоксидкой на металлическую пластину и накрутил на пружину рычага прерывателя. Светодиод питается через сопротивление 10 кОм. Фотодиод подключается полярно между меткой переключателя D и +. Плюс брался с того же выключателя. В качестве занавески я использовал круглую пластину из алюминия с вырезанными окошками.

Вся система работает около 6 месяцев. Что зимой, что летом — один свет :). Начать лучше. Холостой ход машина держит уверенно. Ускорение и жесткая езда в норме. Расход топлива остался прежним – 13-14 л/100 км.

НО…
Потом вылезли какие-то глюки. Искра оказывается не просто мощной, а очень мощной. Пробивает обычные провода. Я поменял на силикон. После месяца езды сильно обгорели электроды возле свечи А14 неизвестного российского производителя. Поставил НГК. При включении нагрузки (фары и т.п.) двигатель «чихал» (мигал светодиод :(). Исправил питанием светодиода от стабилизатора КР142ЕН5А и резистора 510 Ом. инжекторные двигатели.
Пермяков Илья
Нужен ли аварийный вибратор

Аварийный вибратор генерирует непрерывное искрение независимо от положения поршней, в результате смесь вспыхивает раньше необходимого момента, в детонационном режиме — результат аналогичен непрерывным ударам кувалдой по поршням с частотой от 500 до 2000 раз в минуту в каждом цилиндре. Как вы думаете, что будет в результате? Капитальный ремонт с заменой сломанных колец, расплавленных поршней, прогоревших клапанов, погнутых коленвалов, вздутых стенок цилиндров.
Размышляя над вопросом — зачем нужна такая опасная штука в машине — я пришел к выводу, что, возможно, аварийный вибратор был установлен военными для того, чтобы машина могла продолжать движение после ядерного взрыва (когда все электроника, в том числе и переключатель) выходят из строя. Я думаю, что если дело дойдет до ядерной войны, то мне будет все равно, сможет ли машина продолжать движение или нет.
Если хотите повысить живучесть автомобиля, то лучше возить с собой запасной выключатель. (и запасной статор распределителя — (У))… [Юрий Жилин]

Я почувствовал некоторое «подергивание». После остановки на заправке я не смог завести. Еще один симптом — при включении зажигания сразу фиксируется стрелка напряжения. положение (когда все в порядке, он еще должен подняться вправо через пару секунд после этого (катушка заряжается?). Замена переключателя ситуацию не изменила. Пресловутый проводок в трамблере впаян. Попытка его наращивание привело к поломке куска.Запасного трамблера,конечно,нет(наверное нужно возить с собой «статор» про запас).Магазины закрыты(воскресенье,поздний вечер).Аварийный вибратор выручил.проехал на нем около ста километров.машина шла 80-90, правда притуплялся при попытке резко разогнаться. Расход в разумных пределах. В ногах пассажира всю дорогу раздавался бодрящий писк.

Ну один в один! Но с аварийным вибратором меня ждал облом. Вибратор был бракованный с завода. Как далеко он улетел после того, как я узнал. А потом несколько часов с кабелем в руках. Теперь ношу с собой статор, катушку коммутатора… Все же лучше возить с собой дубликаты, как-то надежнее.

Датчик напряжения состоит из ротора и статора. Закрепите пластину октан-корректора на корпусе датчика распределителя с помощью болта. 6. Установите крышку датчика-распределителя, проверьте правильность установки проводов зажигания к свечам зажигания в соответствии с порядком работы цилиндров двигателя 1-2-4-3, считая против часовой стрелки. После каждой установки зажигания проверяйте точность опережения зажигания, прислушиваясь к работе двигателя во время движения автомобиля.

Система зажигания УАЗ 469

Этот режим используется при запуске двигателя стартером. Зажигание на УАЗ имеет простую конструкцию. Демон контактного зажигания более удобен в использовании, чем контактный.

С противоугонным замком, с блокировкой от повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Блокирующее устройство от повторного включения стартера не должно допускать повторного поворота ключа из положения I (зажигание) в положение II (стартер).

Работа двигателя автомобиля невозможна без правильно выставленного угла опережения зажигания. Поворачивайте корпус распределителя до тех пор, пока средняя метка на его корпусе не совместится с меткой на двигателе. Например, для автомобиля ВАЗ-2106 выключатель можно установить в свободное пространство между бачком омывателя и левой фарой. Просверлите 2 отверстия и прикрутите выключатель саморезами. Правильная установка опережения зажигания в бесконтактной системе зажигания дает возможность эксплуатировать автомобиль в комфортных условиях. Установите коленчатый вал в положение, соответствующее углу опережения зажигания 5 градусов. Проверить порядок подключения высоковольтных проводов цилиндров двигателя.

Цепь подводного зажигания УАЗ

Или можно пойти дальше, выкинуть штатный жгут, систему ЭПХХ и установить вместо вариатора под капот выключатель. Вывод добавочного сопротивления «на реле стартера» в некоторых вариантах проводки подключается к дополнительным контактам на замке зажигания, а не к реле стартера. Катушка — для контактной системы зажигания! Интересным дополнением к системе зажигания с распределителем АТЭ-2 и датчиком Холла будет коммутатор 962.3734 в комплекте с датчиком детонации (автокорректором октанового числа). Датчик детонации подключен к 7-й ножке коммутатора, который обычно не используется. Суть в том, что восьмитрамблер на восьмимоторнике стоит «из задницы» двигателя и приводится от распредвала.

В распределителе установлена ​​пара датчиков Холла, расположенных под углом 90 градусов. относительно друг друга. На ось надевается пластина «бабочка»; при перемещении в датчиках Холла он поочередно вырабатывает импульсы. Подойдет любой трамблер, главное, чтобы он подходил по типу привода и был исправен.

Рекомендации по настройке трамблера Можно ли поставить трамблер от Волги на УАЗ. Опыт эксплуатации распределителя с датчиком Холла (статья) Как изолировать распределитель от воды? Переделка бесконтактного зажигания на контактное Я легко переделал все электронное зажигание на 31519 с двигателем 3 литра. Штатный электронный распределитель зажигания заменен на механический Р 119-Б; 2. Штатная катушка зажигания заменена на Б-117 А; 3. Стандартный переключатель и вариатор просто снимаются; 4. Если стоит контактная система зажигания, то возможно изношен подшипник в распределителе зажигания или неправильно выставлен зазор между контактами. Выставляете бегунок распределителя на первый цилиндр кривым стартером, а среднюю метку на шкиве КВ (ЗМЗ 402) или первую по шкиву (двигатели ЮМЗ) напротив вала. Предназначен для установки на автомобили ГАЗель и Волга с карбюраторным двигателем ЗМЗ-4026.10 вместо штатной системы зажигания.

ШАГ 4: Подсоедините проводку и установите выключатель. Вставляем провода в трамблер.

Руководство по замене распределителя с приводом масляного насоса

Выключите зажигание и демонтируйте крышку распределителя, к ней присоединяются наконечники и высоковольтные кабели. Затем от распределительного механизма необходимо отсоединить провод, подключенный к выключателю. Взяв ключ на 13, отверните две гайки крепления устройства и вместе с силовым агрегатом демонтируйте механизм вместе с приводом масляного насоса.

Какая схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему нагревается катушка и как отрегулировать и отрегулировать угол опережения? Также бесконтактные системы оснащены электромагнитным устройством, позволяющим добиться более стабильной работы двигателя. Одним из основных нюансов в плане технического обслуживания является необходимость периодической смазки привода распределителя – не реже, чем через каждые 10 тысяч километров пробега. После этого с распределительного механизма следует снять крышку.

Для того, чтобы распределитель вошел в привод, необходимо добиться совпадения выступов на муфте снизу распределителя с прорезями на приводном валу. На установленном распределителе не должно быть зазора между пластиной октан-корректора и самим корпусом привода. Снимите крышку нового распределителя. Для этого откручиваем крестовой отверткой 2 винта. Бегун должен смотреть на моторный щит. Дело в том, что нумерация 1-го цилиндра трамблера АТЭ-2 не совпадает с нумерацией штатного трамблера. Ставится на штатное место без переделок. ШАГ 4. Подключение проводки и установка выключателя Ничего сложного. Если использовать комплект от ВАЗ-21074, то контактов без колодок будет всего 3.

Основными узлами контактной системы являются аккумулятор, КЗ, привод, свечи, конденсатор, прерыватель с распределителем. Бесконтактная система зажигания, которая называется транзисторной. В отличие от двух вышеописанных систем, электронная система зажигания характеризуется сложным устройством, обеспечивающим работоспособность не только момента, но и других параметров.

8000 км Подтянуть гайки распределителя и контакты проводов. Смазка втулки ротора. 2. Снимите пластиковую крышку с трамплина и убедитесь, что электрод ползунка совмещен с выемкой на крышке.

Любая бесконтактная система зажигания в основном отличается только производителем и имеет следующие конструктивные особенности- это датчик трамблера или просто трамблер, свечи зажигания и катушка зажигания, резистор (отвечает за сопротивление), аварийный вибратор и переключатель.

Распределитель имеет простое устройство, состоящее из корпуса, крышки (обычно пластиковой), 2-х регуляторов, ролика и датчика напряжения, корректора. Датчик напряжения имеет ротор и статор. Имеют специальные метки для установки начального зажигания (первичного).

Катушка зажигания имеет сопротивление первичной обмотки 0,43 Ом и сопротивления вторичной 13000-13400 Ом, при температуре около 25. Максимальное напряжение до 30000 В на вторичной обмотке.
Транзисторный переключатель представляет собой простое устройство, состоящее из корпуса с платой, а аварийный вибратор имеет те же детали, что и последний, но вступает в работу при выходе из строя переключателя.

При каких условиях проводить ТО

Как правило, зажигание нужно обслуживать сразу при обнаружении неисправности, но по регламенту это рекомендуется по пробегу. 8000 км Подтянуть гайки распределителя и контакты проводов. 16000 км Визуальный осмотр состояния, очистка видимых элементов от загрязнений. Смазка втулки ротора. 50 000 км Чистка подшипников и заливка новой смазки, очистка всех деталей от грязи, затяжных контактов проводки.

Как установить желаемую точку воспламенения.
1. Поршень 1-го цилиндра должен находиться в верхней мертвой точке, это достигается прокручиванием распределительного вала, при этом следят за метками, они должны совпадать.

2. Снимите пластиковую крышку с трамплина и убедитесь, что ползунковый электрод совмещен с выемкой на крышке. 3. Пластина корректора прикручивается болтом к корпусу, затяжка осуществляется до положения указателя в середине размеченной шкалы. 4. Пластина ослабляется удерживающим ее болтом. 5. Поворачивая корпус распределителя, и одновременно удерживая бегунок, следите за метками на роторе и статоре (они должны совпадать), после чего пластину снова затягивают. 6. Собираем все в обратном порядке и проверяем автомобиль на предмет правильности установки опережения зажигания.

Двигатель прогревается до рабочей температуры(80-90 градусов), далее выбираем ровный и прямой участок дороги, сильно нажимая на педаль газа, разгоняем машину. Услышав легкую детонацию, делаем вывод, что регулировка произведена правильно. При заметно большей детонации или отсутствии детонации производят следующие манипуляции — поворачивает корпус по часовой стрелке при отсутствии и против нее, при значительной детонации.

Крышка. Ползунок должен располагаться напротив входа «1» внутри него. Если нет, поверните коленчатый вал на 180 градусов. Установите октановое число на «0». Прикрутить индикатор болтом к корпусу распределителя зажигания так, чтобы он совпал со средней риской октан-корректора. Слегка ослабьте болт крепления пластины к корпусу датчика распределителя.

Аккуратно поворачивайте корпус, придерживая пальцем ползунок против его вращения, чтобы исключить зазоры в приводе, до совмещения кончика лепестка на статоре и красной метки на роторе. Закрепите пластину октан-корректора болтом на корпусе датчика распределителя.

Заменить крышку датчика трамблера. Проверьте угол опережения зажигания в порядке цилиндров 1-2-4-3, считая против часовой стрелки. После установки угла опережения зажигания проверьте его правильность в движении.

Запустить двигатель, прогреть до рабочей температуры (80 градусов). На прямом участке дороги, двигаясь со скоростью 40 км/ч, резко нажмите на педаль газа. Если кратковременная детонация ощущается на скорости 55-60 км/ч, значит момент на бесконтактном зажигании выставлен правильно. При сильной детонации поверните датчик распределителя на 0,5-1 деление по шкале октан-корректора против часовой стрелки. Если стука нет совсем, то увеличьте угол опережения поворотом датчика трамблера по часовой стрелке. Деление шкалы соответствует углу 4 градуса по коленчатому валу двигателя.

Источники:

• Как правильно установить трамблер на УАЗ 417
• Схема бесконтактного управления зажиганием

Регулировка бесконтактной системы зажигания на автомобилях УАЗ должна производиться с высокой точностью. Ошибки при установке зажигания приводят к увеличению расхода топлива и снижению мощности двигателя.

Инструкция

Поставить автомобиль на ровную, горизонтальную поверхность и затормозить стояночным тормозом. Установить поршень первого цилиндра в положение верхней мертвой точки. При этом отверстия М3 (5 градусов до ВМТ) на шкиве коленчатого вала и штифт на крышке распределительных шестерен должны быть совмещены.
