Стенд для проверки генераторов,стартеров и другого электрооборудования Э250М-02 ГАРО

Стенд контрольно-измерительный Э250М — разработка Группы Компаний ГАРО на новой элементной базе — с микропроцессорным управлением, цифровой обработкой сигнала и беспроводной связью с компьютером.

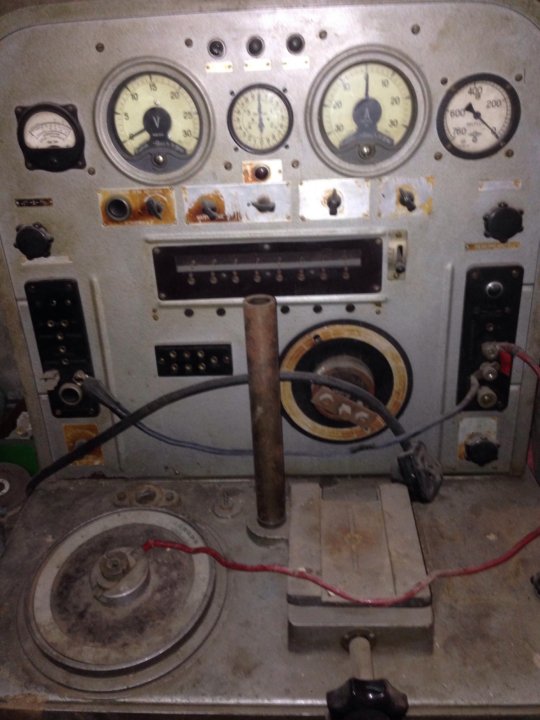

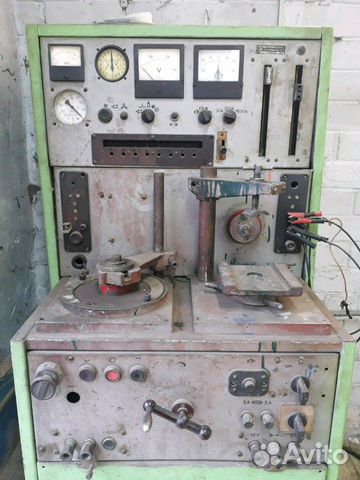

Продолжение серии стендов Э242 и Э2520. Стенды предназначены для диагностики снятого с автомобиля и нового электрооборудования в условиях автотранспортных предприятий, авторемонтных заводов, фирм и мастерских, станций технического обслуживания автомобилей, для профильных учебно-образовательных учреждений и магазинов автозапчастей. Принцип работы стенда заключается в имитации рабочих режимов и измерении выходных характеристик электрооборудования с целью проверки его работоспособности, определения технического состояния и поиска неисправностей.

Стенд Э250М-02 обеспечивает проверку электрооборудования:

• генераторов на холостом ходу и под нагрузкой
• стартеров в режимах холостого хода и полного торможения
• реле-регуляторов
• тяговых реле стартеров
• реле-прерывателей
• коммутационных реле
• электроприводов агрегатов автомобиля
• полупроводниковых приборов
• резисторов

Стенд Э250М-02 обладает набором уникальных потребительских свойств:

Беспроводное подключение к компьютеру по каналу Bluetooth. Эта опция делает возможным контроль параметров и осциллограмм проверяемых стартеров и генераторов в режиме он-лайн и показывает, какая из частей стартера или генератора нуждается в ремонте.

В базовой версии стенд укомплектован силовым источником питания (СИП). Нет необходимости останавливать работу стенда на целые сутки для подзарядки аккумулятора или производить его замену, как это происходит со стендами других производителей, такой стенд будет максимально эффективным, его можно использовать на предприятиях с графиком работы 24/7.

Плавная регулировка частоты вращения генератора позволяет измерять параметры генератора во всём диапазоне режимов работы.

Сквозные ниши в опорной части стенда дают возможность легкого перемещения стенда внутри помещения

Техническое описание стенда

• Эргономичная панель управления обеспечивает быстрое освоение навыков работы на стенде и овладение методиками проверок. Органы управления сгруппированы в логически завершенные и функционально понятные блоки
• Яркие легко читаемые цифровые индикаторы
• Полный тормоз используется для испытания стартеров в режиме полного торможения и измерения крутящего момента. Переустановка тензометрического датчика обеспечивает проверку стартеров как левого, так и правого вращения
• Оснащается устройством проверки якорей стартеров и двигателей, которое позволяет определить наличие короткозамкнутых витков и обрывов в обмотке, правильность направления намотки
• Система крепления электрооборудования и комплекты принадлежностей позволяют закрепить на стенде практически все типы генераторов и стартеров российского и импортного производства
• Определение частоты вращения на холостом ходу и под нагрузкой производится непосредственно на валу генератора с помощью тахометра
• Привод генераторов: регулируемый, позволяющий производить плавное изменение частоты вращения ротора генератора
• Конструкции приводных шкивов обеспечивают проверку генераторов с клиновым и с поликлиновым (плоскоременным) приводами
• В качестве источника питания стартера применяется сетевой источник питания (СИП)
• Встроенная плавно-ступенчатая нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики (ТСХ) от 0 до 160 А
• Поставляется с полным комплектом принадлежностей, необходимых для выполнения проверок

Стенд для проверки генераторов стартеров электрооборудования Э250М-02

Стенд Э250М-02 обеспечивает проверку электрооборудования:

— генераторов на холостом ходу и под нагрузкой
— стартеров в режимах холостого хода и полного торможения
— реле-регуляторов
— тяговых реле стартеров
— реле-прерывателей
— коммутационных реле
— электроприводов агрегатов автомобиля
— полупроводниковых приборов
— резисторов

Стенд Э250М-02 обладает набором уникальных потребительских свойств:

1. Беспроводное подключение к компьютеру по каналу Bluetooth. Эта опция делает возможным контроль параметров и осциллограмм проверяемых стартеров и генераторов, показывает какая из частей стартера или генератора нуждается в ремонте в режиме on-line.

2. В базовой версии стенд укомплектован силовым источником питания (СИП). Вам не придётся останавливать работу стенда на целые сутки для подзарядки аккумулятора или производить его замену, как это происходит со стендами других производителей, а это значит, что такой стенд будет максимально эффективным и сможет работать на Вас, даже если Ваш график работы — 24/7.

3. Плавная регулировка частоты вращения генератора позволяет измерять параметры генератора во всём диапазоне режимов работы.

4. Сквозные ниши в опорной части стенда дают возможность легкого перемещения стенда внутри помещения, что, скажем прямо, большая редкость среди «похожих» стендов, производимых, в том числе именитыми компаниями.

Техническое описание стендов:

Эргономичная панель управления обеспечивает быстрое освоение навыков работы на стенде и овладение методиками проверок. Органы управления сгруппированы в логически завершенные и функционально понятные блоки
Яркие легко читаемые цифровые индикаторы
Полный тормоз используется для испытания стартеров в режиме полного торможения и измерения крутящего момента. Переустановка тензометрического датчика обеспечивает проверку стартеров как левого, так и правого вращения
Оснащается устройством проверки якорей стартеров и двигателей, которое позволяет определить наличие короткозамкнутых витков и обрывов в обмотке, правильность направления намотки
Система крепления электрооборудования и комплекты принадлежностей позволяют закрепить на стенде практически все типы генераторов и стартеров российского и импортного производства
Определение частоты вращения на холостом ходу и под нагрузкой производится с помощью тахометра
Привод генераторов: регулируемый, позволяющий производить плавное изменение частоты вращения и тока нагрузки
Конструкции приводных шкивов обеспечивают проверку генераторов с клиновым и с поликлиновым (плоскоременным) приводами
В качестве источника стартерного питания применяется сетевой источник питания (СИП)
Встроенная плавно-ступенчатая электронная нагрузка позволяет проверить все известные марки генераторов во всем диапазоне токоскоростной характеристики (ТСХ) от 0 до 160 А
Поставляется с полным комплектом принадлежностей, необходимых для выполнения проверок

Технические характеристики:

Тип конструкции    стационарный
Проверяемые генераторы    мощностью до 6,5 кВт в режиме холостого хода (х. х.) и под нагрузкой величиной до 3 кВт с током нагрузки до 160 А
Проверяемые стартеры    мощностью до 11 кВт в режиме х.х. и мощностью до 9 кВт в режиме полного торможения
Напряжение проверяемого электрооборудования, В    12 / 24 (14 / 28)
Электропитание стенда    от трехфазной сети переменного тока напряжением 380 В, частотой 50 Гц
Максимальная мощность при проверке стартеров, кВ•А    20
Диапазоны измерения силы постоянного тока, А    0,5–5; 5–150; 150–500; 300–1 000
Диапазоны измерения напряжения постоянного и переменного тока, В    0,2–2; 2–20; 20–40
Диапазон измерения крутящего момента, Н•м    10–100
Диапазоны измерения сопротивления постоянному току, Ом    1–100; 1–500 000
Диапазон измерения частоты вращения, об/мин    500–9 500
Частота вращения привода стенда, об/мин    500–6 000
Методика проверки генераторов    на х.х. и под нагрузкой в любой точке ТСХ (токоскоростной характеристики) за счёт регулируемого привода
Метод нагрузки стартеров    при помощи полного тормоза
Источник питания при проверке стартеров    сетевой источник питания (СИП)
Габариты,    мм 780x1130x1480
Габариты в упаковке, мм    950x1300x1700
Масса нетто (брутто), кг    240 (297)

ТСВД-101 Испытательный стенд авиационного генератора с двумя головками

21. -600 AMPS Тип или индикатор Показания счетчика
Диапазон тахометра : двойная шкала, от 900 до 12 000 об/мин0008

Низкоскоростной выход: 2350–9000 об/мин Высокоскоростной выход: 3000–11 500 об/мин

Примечание. Скорость до 18000 об/мин по специальному запросу.

Двигатель в сборе 70/105 HP Varidrive
Приводной двигатель с постоянной скоростью 1200 об/мин Счетчик прошедшего времени

Диапазон ваттметра 0–7 кВт и 0/30 кВт Стартер: размер 4: 110/60 В переменного тока, 5 циклов , 3 фазы.

Введение и общее описание

1-1  Введение

1-2  Нижеследующее содержит описательные данные и инструкции по эксплуатации и техническому обслуживанию испытательного стенда авиационного генератора модели AGT, тип A2 ВВС США,

1-3 Общая информация

1-4   Назначение и возможности Стенд для испытаний авиационных генераторов предназначен для проверки работы и работоспособности генераторов постоянного тока напряжением 28 и 120 вольт, а также однофазных генераторов 120 вольт, от 350 до 100 герц. , генераторы переменного тока, которые используются в электрических системах самолетов. На раме предусмотрены полозья, позволяющие перемещать устройство с одного места на другое. Устройство изготовлено в соответствии со спецификацией MIL-T-6333A.

1-5 Общее описание Стенд для испытаний генератора состоит из привода с регулируемой скоростью и соответствующего электродвигателя, а также привода или преобразователя скорости; панель управления для контроля и управления работой; блок нагрузки с резистивными блоками нагрузки, охлаждающим вентилятором и контакторами; и вентилятор с приводом от электродвигателя с воздуховодом для охлаждения генератора; Для запуска двигателей предусмотрены контакторы, а также трансформаторы тока и автоматические выключатели для защиты цепей. Компоненты поддерживаются и располагаются на сварной стальной раме шкафного типа, которая снабжена салазками для транспортировки. Для доступа к закрытым компонентам предусмотрены съемные панели.

1-6  Вариатор  Вариатор представляет собой реверсивную трансмиссию с регулируемой скоростью с приводом от двигателя, заключенную в чугунный корпус, установленный на раме. Привод представляет собой двойной ременный привод, работающий через четыре шкива с переменным шагом, два на нижнем валу приводного двигателя и два на верхнем промежуточном валу. Зубчатая передача соединяет промежуточный вал с высокоскоростным и низкоскоростным выходными валами, расположенными на монтажных поверхностях генератора. Диапазон переднего (высокая скорость) положения составляет от 3000 до 11600 об/мин, а заднего (низкая скорость) — от 2350 до 9 об/мин.000 об/мин. Частота вращения выходных валов с передаточными числами 6,21 и 4,92:1 регулируется изменением делительного диаметра шкивов, регулируемого переключателем скоростей. Число оборотов выходного вала считывается с помощью тахометра на панели управления.

Привод представляет собой блок с регулируемой скоростью, приводимый в действие электродвигателем мощностью 70/105 л.с.

Тип  A-2
Испытательные характеристики генератора  28 В постоянного тока до 600 А, 120 В постоянного тока до 300 А и 120 В переменного тока, однофазное, от 350 до 1000 Гц до 30 кВт
Требования к входной мощности 220/440 В переменного тока при 232/116 А.
Диапазон низких скоростей  2350–9000 об/мин
Диапазон высоких скоростей  3000–11600 об/мин
Монтажная поверхность  10″ B.C. (AND20007), привод типа привода

ТСВД-101 Стенд для испытаний авиационных генераторов с двумя головками   GPM/PSI:2 См. данные ниже   Жидкость:   Производитель: Сан Электрик л.с.: 70/105   Отображается как: Используется   НСН: 4920-00-124-5388   Тип продукта:   Испытательный стенд Тип: А2   Деталь №: 7295-1   Модель №: Функциональное описание Это оборудование используется для тестирования генераторов переменного и постоянного тока. Агрегат смонтирован на стальной раме с двигателем вентилятора, приводными двигателями и пускателями. Панель управления включает в себя переключатели, счетчики и разъемы. Устройство предназначено для работы от: 220/440 В переменного тока, 50/60 Гц, 3-х фазная сеть. Но могут быть изменены и модернизированы для других услуг по запросу. Выходные и эксплуатационные характеристики Тип теста, выполненных Теста, генераторы AC & DC при нагрузке при рейтинге RPM Диапазон частоты (измерение) 350 до 1000 HZ (AC)

Make U.S Electrical Motors
Type Remote control, motor
Motor rating Single phase, constant speed, reversible

Make U. S. Electrical Motors
Type Постоянная скорость, реверсивный, 6-полюсный
Мощность 70/105
Скорость 1150 об/мин
Требования к питанию  220/440 В перем. тока, 50/60 Гц, 3 фазы

Генератор охлаждающий воздуходувка

Тип Турбокомпрессор, центрифугальный
Выход 200 CFM при 20 дюймов. , 3450 об/мин
Вентилятор охлаждения блока нагрузки 1/20 л.с., 3000 об/мин, 115 В перем. тока, однофазный, лопасти диаметром 8 дюймов.

Предлагается без блока нагрузки

Прибл. Размеры: 114	Идентификатор ALS: ЦВД-101
Прибл. Вес: 5000 фунтов.	Местонахождение: Склад

Единицы, подлежащие предварительной продаже

Решения для производства электроэнергии | Тестек Решения

Testek Solutions использует универсальный метод проектирования в сочетании с несколькими вариантами конфигурации, чтобы создать прочную базу возможностей для заказчика.

Удобный для оператора и экономичный

Две разные модели для удовлетворения ваших потребностей .

Для клиентов авиакомпаний и MRO мы предлагаем продукты Avtron K838AX/K938AX и Testek 101690. Системы K838AX/K938AX оснащены системным программным обеспечением ATE++ с максимальным акцентом на простоту использования оператором и полной поддержкой устаревших конструкций адаптеров Avtron. Система 101690 отличается полной испытательной мощностью и производительностью в сочетании с компактной и экономичной установкой.

Ресурсы для разработки

Гибкость, которая вам нужна.

Для разработки и производства Testek Solutions предлагает испытательный стенд серии 101980 . Этот испытательный стенд обладает высокой гибкостью, позволяя точно настраивать мощность, скорость, гидравлическую смазку, расположение блоков нагрузки, а также комплекты измерения и управления. Испытательные стенды Testek имеют мощность от 50 до 1500 л.с. Эти испытательные стенды можно настроить таким образом, чтобы они включали в себя испытания с запуском и остановкой, скрининг на воздействие окружающей среды (ESS), тепловые испытания и испытания на вибрацию. Наше программное обеспечение TestEx-LV расширяет возможности ведущей в отрасли аппаратной платформы в руки пользователя благодаря хорошо организованному пользовательскому интерфейсу с использованием платформы National Instruments LabVIEW.

Конструкции, которые можно использовать для удовлетворения ваших потребностей

Разнообразные возможности. Несколько решений. Планирование своего будущего.

Возможности для всего вашего портфолио

Модели Testek Solutions могут тестировать следующие компоненты производства электроэнергии:

• Генераторы APU
• Вспомогательные стартер-генераторы (ASG)
• Приводы с постоянной скоростью (CSD)
• Интегрированные приводные генераторы (IDG)
• Стартер-генераторы
• Генераторы переменной частоты (VFG)
• Пусковые генераторы с регулируемой частотой (VFSG)
• И более

Один испытательный стенд – множество решений

После установки и ввода оборудования в эксплуатацию компания Testek Solutions предлагает способы использования вашего решения для повышения возможностей и производительности.
