Схема подключения стеклоочистителя ваз 2114. Доработка реле стеклоочистителя. Принципиальная схема очистителя стекла

Тут в интернете наткнулся на информацию о том что существуют реле стеклоочистителя с программируемой паузой задержки. На VW стареньких так называемое 99 реле из 2 и 3 гольфов, пассатов и.т.д В ассортименте Российских реле так же имеются аналоги, причём даже превосходящие по характеристикам немецкие, такие как 411.3777 и 54.что то там дальше не помню. Причём у Российских предназначеных на 2108,09 и.т.д даже цоколёвка выводов реле с 99 реле сходиться! Вот красота, поставил реле и наслаждаешься. Вот и мне захотелось такую же опцию. Посмотрев схему электропроводки своего автомобиля выяснилось что у меня как такого реле стеклоочистителя нет, вернее оно есть но спрятано в очень далеко в «интегрированом блоке управления». Вот же бред придумали. Мало того так ещё и схема подключения мотора стеклоочистителя ни как у людей, один провод моторчика подключен на + зажигания через предохранитель, а через переключатель режимов дворников коммутируется масса. У большинства авто всё наоборот. Не буду описывать сложности исследования проводки своего авто, и писать подробности, если кому будет интересно, спрашивайте.

А теперь ближе к делу — было закуплено реле «Астро» 411.3777 программируемое, самое продвинутое из всего ассортимента позволяет программировать паузу от 2 до 90 сек, при нажатии брызгалки, ждёт полсекунды для набора воды, после делает 3 маха. Программируется следующим образом(впрочем как и все остальные такие реле, включая 99) включается прерывистый режим, и выключается, выжидается необходимая пауза(например пока стекло заморосится) и включается снова, всё дворники будут махать с заданой паузой! Очень просто! Ну брызгалка меня как есть устраивает, поэтому с ней заморачиваться не стал.
Вот оно

Если значение резистора 184 уменьшено для увеличения скорости электродвигателя стеклоочистителя, потребуется большее торможение, чтобы остановить стеклоочистители в период замедления цикла вытирания. Таким образом, уменьшение значения резистора 184 приведет к автоматическому переключению между непрерывным и прерывистым, если ветровое стекло будет более сухим. Аналогичным образом, увеличение значения резистора 184 приведет к тому, что автоматическое переключение произойдет, когда ветровое стекло будет влажным.

Предпочтительно, однако, значение резистора 184 выбирается для получения желаемой скорости стеклоочистителя, и значение тормозного резистора 174 выбирается для определения степени сухости ветрового стекла, при котором происходит автоматическое переключение. При желании тормозной резистор 174, а также тормозные резисторы других вариантов осуществления могут быть сделаны переменными, чтобы можно было отрегулировать точку автоматической коммутации в соответствии с предпочтением владельца транспортного средства.

его схема

итак необходимо переделать реле так чтобы оно выдавало управлющий сигнал — а не +
вот такая схема

Это также обеспечит удобное средство для любой будущей корректировки, которая может потребоваться после длительного периода эксплуатации. Хотя будет очевидно, что варианты осуществления изобретения, раскрытые здесь, хорошо рассчитаны для выполнения объектов изобретения, будет понятно, что изобретение восприимчиво к изменениям, модификациям и изменениям, не отходя от надлежащего объема или справедливого значения прилагаемая формула изобретения.

В системе очистки лобового стекла электродвигатель электродвигателя стеклоочистителя для привода стеклоочистителя через повторяющиеся циклы очистки и средство управления для автоматического выключения упомянутого двигателя вблизи конца каждого цикла обтирания в течение заданного периода выдержки, причем упомянутое средство управления содержит транзисторное средство для де — возбуждение двигателя, когда средство транзистора поворачивается и активируется двигатель, когда включено средство транзистора, емкостное средство времени для определения упомянутого заданного периода выдержки и средство переключения, реагирующее на положение упомянутого блока двигателя для кондиционирования емкостного средства синхронизации для смещение означает, что транзистор выключен для указанного заданного периода пребывания вблизи конца каждого из указанных циклов очистки.

вообщем по порядку:

Схема дворников ваз 2114. стеклоочистители автомобилей ваз 2108, ваз 2109, ваз 21099 — особенности конструкции

ВАЗ 2115 | Стеклоочиститель | Самара 2

На автомобиле установлен стеклоочиститель с электрическим приводом на две щетки. Электродвигатель стеклоочистителя с редуктором и системой приводных рычагов располагается в моторном отделении.

Стеклоочиститель состоит из электродвигателя с редуктором, основания, рычажной системы, щеток, биметаллического предохранителя и концевого выключателя.

Червяк редуктора выполнен как единый блок с валом электродвигателя. В зацеплении с червяком находится червячное колесо, с осью которого связана рычажная система привода и щеток.

Управление стеклоочистителем и омывателем ветрового стекла осуществляется переключателем, расположенным на рулевой колонке.

После выключения переключателя электродвигатель сразу не выключается и щетки продолжают двигаться по стеклу до тех пор, пока не дойдут до нижнего положения. В этот момент концевой выключатель переключит цепь и электродвигатель остановится.

Технические характеристики стеклоочистителя

Стеклоочиститель…..60.5205010 или 70.5205

Номинальное напряжение, В…..12

Число двойных ходов в минуту:

на малой скорости, не более…..20—45

на большой скорости, не менее…..45

Разница между первой и второйскоростью двойных ходов в минуту, не менее…..15

Усилие прижима щеток к стеклу, Н (кгс)…..6,0—7,0 (0,6—0,7)

Угол размаха щеток по смоченному стеклу, град:

  левая…..85

  правая…..90

Потребляемый ток, А, не более…..4

Реле прерывистой работы стеклоочистителя…..524.3747—01

Техническое обслуживание

Периодически смазывать шарнирные соединения тяг стеклоочистителя. Смазку следует производить моторным маслом по 5 капель в каждую точку соединения.

Для получения хорошей очистки ветрового стекла необходимо постоянно следить за состоянием поверхности стекла, не допуская на ней масляных пятен, мешающих удалению влаги. Резиновую ленту щеток необходимо предохранять от воздействия масла и бензина.

Во избежание порчи ветрового стекла следует помнить:

— при наличии на стекле сухой пыли и грязи нельзя включать стеклоочиститель;

— если необходимо снять щетки стеклоочистителя, на концы рычагов рекомендуется надеть кусочки резиновой трубки.

Резиновая лента щетки должна быть эластичной, прямолинейной и не иметь изъянов по всей длине, прилегающей к стеклу кромки. При этих условиях щетка должна вытирать обильно смоченное стекло не более, чем за пять двойных ходов на малой скорости. При необходимости установка щеток производится следующим образом:

— снять рычаги щеток с осей;

— включить стеклоочиститель и через 1—2 минуты работы выключить;

— установить рычаги со щетками. Щетки должны располагаться вдоль нижней пластиковой облицовки стекла, но не касаться ее. В таком положении рычаги закрепить;

— включить стеклоочиститель. При работе щетки не должны касаться облицовки. Если щетки ударяются об облицовку или после выключения останавливаются слишком высоко, то необходимо немного изменить установку рычагов на оси.

Рис. 9.45. Схема проверки стеклоочистителя на автомобиле: А — малая скорость; В — большая скорость; 1 — дополнительная перемычка; 2 — штекерный разъем жгута проводов к переключателю стеклоочистителя

При отказе в работе стеклоочистителя необходимо определить, что неисправно — стеклоочиститель или переключатель. Для этого необходимо отключить штекерную колодку от переключателя (она находится под панелью приборов) и соединить штекерные наконечники колодки (которая осталась на жгуте проводов, идущих к стеклоочистителю), как показано на pиc. 9.45, А для малой скорости и рис. 9.45, В для большой скорости.

Если стеклоочиститель начнет работать, это указывает на неисправность переключателя, а если нет, неисправен стеклоочиститель.

Рис. 9.46. Схема проверки стеклоочистителя, снятого с автомобиля: А — малая скорость; В — большая скорость; 1 — штекерный разъем; 2 — контрольная лампа; 3 — аккумуляторная батарея

Для проверки работоспособности стеклоочистителя, снятого с автомобиля, необходимо штекерную колодку стеклоочистителя соединить по схеме, показанной на pис. 9.46 (лампа 2 будет мигать). Если стеклоочиститель работает на малой и большой скоростях, а в прерывистом режиме не работает, проверить исправность реле прерывистой работы.

Рис. 9.47. Схема соединения контактов переключателя стеклоочистителя в различных положениях рукоятки: 0 — выключено; I — включена прерывистая работа; II — включена малая скорость; III — включена большая скорость; IV — включена совмещенная работа стеклоочистителя и стеклоомывателя; А — расположение штекеров в соединительной колодке

Для проверки переключателей с помощью контрольной лампы используйте рис. 9.47 и 9.48.

Рис. 9.48. Схема соединения контактов переключателя стеклоочистителя в различных положениях рукоятки: 0 — выключено; I — включена прерывистая работа; II — включена малая скорость; III — включена большая скорость; IV — включена совмещенная работа стеклоочистителя и

Схема включения очистителя и омывателя заднего стекла 2108, 2109

Задний «дворник» — очиститель заднего стекла расположен на задней двери автомобилей ВАЗ 2108, 2109.
Он состоит из моторедуктора, рычага и щетки («дворника»). Омыватель заднего стекла состоит из электродвигателя в бачке омывающей жидкости, электромагнитного клапана включения омыва заднего стекла, трубок, по которым подается омывающая жидкость и форсунке над задней дверью.

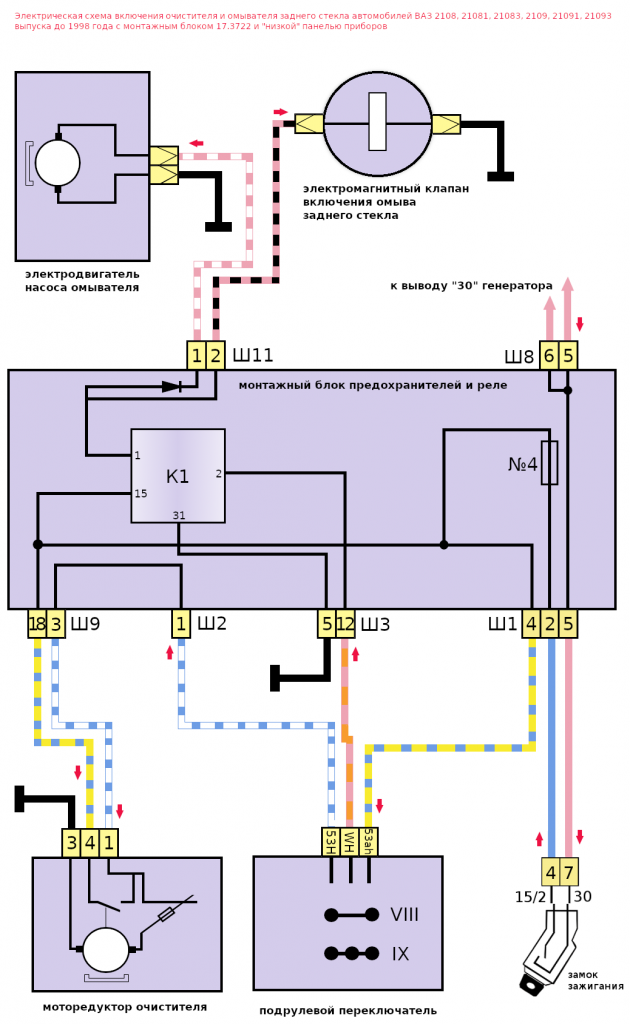

Схема включения очистителя и омывателя заднего стекла (заднего «дворника») автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093 выпуска до 1998 года с монтажным блоком 17.3701 и «низкой» панелью приборов

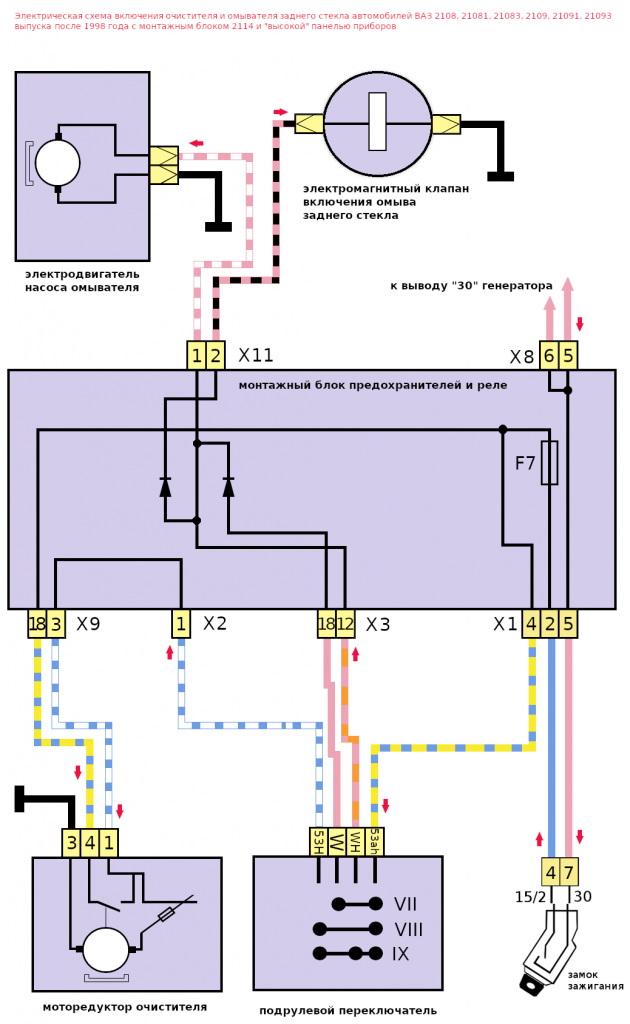

Схема включения очистителя и омывателя заднего стекла (заднего «дворника») автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093 выпуска до 1998 года с монтажным блоком 2114 и «высокой» панелью приборов

Особенности электрических схем включения очистителя и омывателя заднего стекла (заднего «дворника»)

— Электрический ток поступает в систему включения очистителя и омывателя с вывода «30» генератора, при замыкании контактов «30» и «15/2» замка зажигания.

— На подрулевой переключатель (правый, вывод «53ah») ток поступает с замка зажигания, через предохранитель №4 (F7) и колодку Ш3 (Х3) монтажного блока.

— При замыкании контактов «53ah» и «53H» подрулевого переключателя включается моторедуктор очистителя на задней двери автомобиля, при замыкании контактов «53ah» и «WH» омыватель заднего стекла.

Примечания и дополнения

— Очиститель заднего стекла на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093 включается правым подрулевым переключателем: фиксированное положение «от себя». Если переключатель нажать дальше (нефиксированное положение) включится электродвигатель омывателя заднего стекла. Омыватель включается через реле времени (К1), расположенное в монтажном блоке, которое позволяет ему выключаться с задержкой в 5 секунд после отпускания подрулевого рычага. На автомобилях с монтажным блоком 2114 (например, 2114-3722010-60) реле времени отсутствует, и струя жидкости прекращается сразу после отпускания рычага из нефиксированного положения.

— На автомобилях ВАЗ 21099 очиститель и омыватель стекла задней двери отсутствует.

Еще статьи по омывателю и очистителю заднего стекла автомобилей ВАЗ 2108, 2109

— Не работает задний «дворник» (очиститель заднего стекла) автомобилей ВАЗ 2108, 2109

— Схема омывателя ветрового и заднего стекла автомобилей ВАЗ 2108, 2109

— Электрическая схема включения омывателя ветрового стекла ВАЗ 2108, 2109, 21099

Стеклоочистители, особенности конструкции | Автомобили ВАЗ-2115i-14i-13i

Очиститель ветрового стекла состоит из электрического привода, рычагов и щеток. Движение щеток параллельное. Схема включения очистителя показана на рисунке ниже.

Предусмотрены три режима работы очистителя: 1-й и 2-й режимы — постоянные (но с различными скоростями движения щеток), 3-й режим — с прерывистым движением щеток.

Электродвигатель очистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения. Для защиты электродвигателя от перегрузок во время примерзания щеток к стеклу, при большом сопротивлении их движению или заедании механизма очистителя предназначен термобиметаллический предохранитель многоразового действия, установленный на кронштейне привода очистителя.

Прерывистый режим работы очистителя обеспечен электронным реле типа 525.3747, установленным в монтажном блоке.

Схема включения очистителя и омывателя ветрового стекла: 1 – электродвигатель омывателя ветрового стекла; 2 – электродвигатель очистителя ветрового стекла; 3 – монтажный блок; 4 – выключатель зажигания; 5 – реле разгрузки выключателя зажигания; 6 – переключатель очистителя и омывателя ветрового стекла; КЗ – реле очистителя ветрового стекла; А – к источнику питания; В – порядок условной нумерации штекеров в колодке электродвигателя очистителя.

На дверь задка устанавливают очиститель вместе с электромагнитными клапанами омывателя. Схема включения очистителя стекла двери задка:

1 – электродвигатель насоса омывателя; 2 – электромагнитный клапан включения омывателя заднего стекла; 3 – монтажный блок; 4 – выключатель зажигания; 5 – переключатель очистителей и омывателя стекол; 6 – очиститель заднего стекла; А – к выводу «30» генератора; Б – порядок условной нумерации штекеров в колодке очистителя заднего стекла.

Очиститель стекла двери задка состоит из моторедуктора, рычага и щетки. Укладка рычага со щеткой правая по ходу движения автомобиля. В моторедукторе очистителя установлен термобиметаллический предохранитель для защиты от перегрузок.

Очиститель включается правым подрулевым переключателем. При нажатии на переключатель подается напряжение к электродвигателю насоса омывателя и к электромагнитному клапану омывателя стекла двери задка.

ПОЛЕЗНЫЙ СОВЕТ
Со временем вставки щеток стеклоочистителя теряют эластичность из-за старения резины, поэтому щетки прилегают к стеклу неплотно, оставляя при работе неочищенные участки.
Временно, до приобретения новых щеток, можно попробовать восстановить работоспособность старых. Опустите их на минуту в чистый бензин, а затем тщательно промойте водой с мылом.
Зачастую после этого щетки опять становятся как новые.
