Заряд аккумулятора по напряжению таблица

Рабочее состояние аккумуляторной батареи определяется по ее напряжению, которое, надо заметить, при разряде, заряде и на холостом ходу будет очень сильно различаться и, тем не менее, эта характеристика АКБ является основной для определения степени заряженности аккумулятора вашего автомобиля.

Первый способ
Можно воспользоваться двумя простыми методами определения заряженности АКБ. Первый способ наиболее простой. Он заключается в обычном измерении электрического напряжения на контактных клеммах аккумуляторной батареи, для чего необходим цифровой вольтметр, поскольку он может показать при замере точное значение уровня напряжения АКБ, включая десятые и даже сотые доли вольта.
Напряжение аккумуляторной батареи измеряют на ее клеммах обязательно при отсутствии как разрядного, так и зарядного токов в течение 4-5 часов. Это время необходимо для того, чтобы напряжение могло придти в нормальное стабильное состояние. Нормальное напряжение стартерных аккумуляторных батарей с жидким электролитом составляет от 12,5 до 12,9 вольт. В таблице мы привели показатели напряжения для АКБ с жидким электролитом и степень его заряженности.

Ниже: степень заряженности, % -> Напряжение батареи (В.)
100 -> 12.71
95 -> 12.65
90 -> 12.57
85 -> 12.53
80 -> 12.47
78 -> 12.41
70 -> 12.37
65 -> 12.33
60 -> 12.29
55 -> 12.25
50 -> 12.21
40 -> 12.13
30 -> 12.05
20 -> 11.99
10 -> 11.95
Более точно измерить уровень заряженности аккумулятора можно только с помощью специальных зарядных устройств с микропроцессором и памятью. Эти современные устройства могут отслеживать как разряд, так и заряд аккумулятора на протяжении нескольких циклов. Такой метод является наиболее точным и с его помощью можно сэкономить деньги при замене или обслуживании аккумулятора.

Второй способ определения заряженности АКБ

Второй способ заключается в измерении плотности электролита и по этому параметру можно будет определять степень заряженности аккумулятора вашей автомашины, но этот метод подходит не ко всем аккумуляторам, а только к АКБ с жидким электролитом.
В таблице приведены показатели плотности электролита и соответствующий этому показателю уровень заряженности аккумулятора.

Ниже: уровень заряженности, % -> Плотность электролита
100 -> 1.266
95 -> 1.258
90 -> 1.250
85 -> 1.242
80 -> 1.234
78 -> 1.226
70 -> 1.219
65 -> 1.212
60 -> 1.205
55 -> 1.198
50 -> 1.191
40 -> 1.177
30 -> 1.163
20 -> 1.149
10 -> 1.135

Информационный сайт о накопителях энергии

Автомобильная батарея состоит из 6 элементов, соединенных последовательно. Каждая банка имеет полный заряд 2,10-2,15 В, поэтому общее напряжение суммируется, составляет 12,6 – 12,8 В. Какое напряжение у АКБ после отключения ЗУ? При установке аккумулятора в авто величина напряжения после зарядки должна быть 12,4 В. это нормально. Аккумулятор автомобиля стартовый, в период запуска двигателя разряжается, в процессе движения восстанавливает энергию от генератора машины. Если напряжение в аккумуляторе снижается до 12 В, устройство требует зарядки от сети. Большая потеря заряда в банках характеризуется, как глубокий разряд, разрушающий батарею.

Напряжение зарядки аккумулятора автомобильным зарядным устройством

Автомобиль, эксплуатируемый с преимуществом длинных пробегов, успевает полностью зарядиться от генератора для следующего пуска. Но заряд его не будет полным. Степень зарядки аккумулятора можно определить по напряжению на клеммах. Чем меньше величина, тем слабее концентрация электролита в банках.

Проверить заряд аккумулятора, можно воспользовавшись мультиметром. Следует установить градуировку «переменный ток» и замерить показатель на клеммах. Можно определить уровень заряда по плотности электролита.

Степень зарядки автомобильного аккумулятора определяется по напряжению, как в таблице.

Чтобы поднять емкость аккумулятора, необходимо зарядить его специальным зарядным устройством. Это преобразователь напряжения, выпрямитель. Аккумуляторы бывают обслуживаемые, необслуживаемые, гелевые, AGM, литиевые. Напряжение и ток зарядки их отличается по напряжению, времени, длительности циклов. Есть универсальные ЗУ, рассчитанные на переключение режимов для разных моделей АКБ, регулирование параметров.

Напряжение на клеммах аккумулятора при зарядке

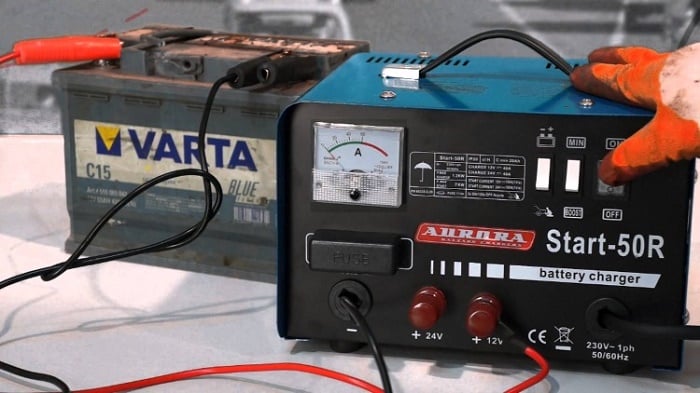

Для зарядки аккумулятра от зарядного устройства выбирают режим с постоянным током или напряжением. Оба они одинаково эффективны, но применяются к разным батареям. В процессе зарядки и эксплуатации аккумулятора необходимо производить замеры напряжения на клеммах кислотного аккумулятора.

Чтобы зарядить батарею на 12 В, потребуется установить режим постоянного напряжения 16 -16,5 В. Используя ток 14,4 В можно зарядить аккумулятор на 75-85 %. При постоянном напряжении сила зарядного тока величина переменная, ограничивается только ЗУ.

Какое напряжение для зарядки нужно установить? Исходят из достижения критического напряжения, сопровождающегося «кипением» — выделением газа из банок автомобильного аккумулятора. Нормально заряженным считают аккумулятор, с напряжением на клеммах от 12,6 до 14,5 В. Снимать показания следует прибором, не полагаясь на бортовой компьютер. Замеры на работающем двигателе, и в отключенной батарее отличаются.

Допустимое напряжение зарядки на клеммах аккумулятора при работающем моторе варьируется 13,5 -14 В. Показатель показывает недозаряд батареи, если напряжение выше. Нужно повторить замер через 2 минуты, возможно, батарея разрядилась при запуске. Если напряжение зарядки низкое – аккумулятор теряет ресурс или проблемы исходят от автомобильного генератора. Проводить замеры нужно, отключив бортовые системы.

Замеряя напряжение зарядки аккумулятора на неработающем авто, невозможно выявить проблемы с генератором, однако хорошо определяется степень зарядки аккумулятора. Напряжение 12,5 – 14 В говорит об отсутствии проблем. При низком показателе необходимо проверить:

• состояние электролита – субстанция должна быть прозрачной, уровень нормальным;
• многое зависит от уровня заряда АКБ;
• определение возможности подзарядки до оптимального напряжения.

Тестирование выявит проблемы с аккумулятором, его работоспособность.

Зарядка аккумулятора постоянным сопротивлением

Возможна ли зарядка АКБ с постоянным сопротивлением? Из формулы I =U*R, понятно, если установить сопротивление величиной постоянной, то переменными станут ток или напряжение. Но внутри аккумулятора сопротивление – величина переменная, влияющая на поглощение энергии. Полное сопротивление складывается из сопротивления поляризации, которое меняется и омического, остающегося стабильным в одинаковых условиях и для конкретного аккумулятора.

На сопротивление влияют температура, степень разряженности, концентрация электролита, учтенные в характеристиках разрядных кривых АКБ. Но если в формуле сопротивление величина переменная во времени и состоянии автомобильного аккумулятора, то постоянным при зарядке может быть ток, напряжение или комбинирование тока и напряжения. Для сглаживания величины тока зарядки используется резистор — балластное сопротивление.

Какое напряжение выставлять при зарядке аккумулятора

Напряжение это разность потенциалов, и ток потечет в ту сторону, где эта величина будет меньшей. Поэтому напряжение зарядного устройства выбирается всегда выше, чем уровень зарядки автомобильного аккумулятора. Чем больше разница напряжения, тем быстрее и полнее наберет емкость аккумулятор автомобиля после зарядки.

Во время зарядки при постоянном напряжении предел установленного на ЗУ параметра ниже, чем характеристика, при которой начинается выделение газов из обслуживаемого аккумулятора. Какое значение разности потенциалов нужно для зарядки автомобильного аккумулятора? Максимальное напряжение, применяемое при зарядке батареи 16, 5 В. Какой параметр должен быть, зависит от вида АКБ. От напряжения зависит время и полнота зарядки аккумулятора. Соотношение напряжения заряда, восстановления емкости для батареи 12 В за 24 часа таково:

• Напряжением 14,4 В можно зарядить батарею на 75-80 %;
• Используя напряжение 15 В степень заряда 85 – 90 %;
• Напряжением 16 В батарея заряжается на 95 – 97 %;
• Максимальным напряжением 16,3 -16,5 В батареи заряжаются полностью.

При достижении напряжения на батарее 14,4 – 14,5 на ЗУ загорается сигнал окончания зарядки.

Установлено, что именно это напряжение автомобильного аккумулятора не создает газовыделения после и во время зарядки. Поэтому при реальной эксплуатации автомобилей, генератор через регулятор напряжения ограничивает максимальный уровень напряжения этим значением. Летом этот показатель близок к 100 % емкости, зимой соответствует 13,9-14,3 В, при работающем моторе, что соответствует 70-75 % емкости.

Максимальное напряжение зарядки аккумулятора

Мы знаем, современные авто высокого класса имеют бортовую систему, работающую на 16 В. Какие аккумуляторы применяются в этих АКБ? Для того чтобы не было газовыделения, ситема должна быть закрытой.

Значит, необслуживаемые Ca/Ca аккумуляторы могут выдержать жесткие условия эксплуатации. Для них используется особый режим зарядки. Использование кальция вместо сурьмы позволяет вести зарядку аккумулятора повышенным напряжением, при этом электролит вскипает. Необслуживаемый аккумулятор не терпит резких перепадов напряжения в бортовой сети. Он предназначен для автомобилей с хорошей системой электронного контроля напряжения. Более терпимы к условиям эксплуатации гибридные батареи, из малосурьмянистых и кальциевых пластин.

Напряжение аккумулятора в конце зарядки

После полной зарядки АКБ заряд несколько изменится. Происходит диссоциация электролита с заполнением пор токовыводящих пластин. Установленный в подкапотное пространство автомобильный аккумулятор принимает температуру окружающей среды, и емкость изменится в большую сторону при жаре или падает при минусовых температурах. Поэтому точно узнать после зарядки, какое напряжение аккумулятора автомобиля, можно, установив его на место. Даже, находясь в мастерской, напряжение на клеммах изменяется. Это особенно заметно, если не полностью проведен цикл и ток зарядки не упал до 200 мА. При этом происходит перераспределение заряда, и возможна дополнительная подпитка устройства энергией.

Но если после зарядки аккумулятора напряжение падает на работающей машине – это повод для ревизии генератора или замены аккумулятора.

Зависимость зарядки аккумулятора от напряжения

Каждый вид аккумуляторов заряжается на основании характеристик видов использованный конструкций. Самое низкое напряжение зарядки имеют обслуживаемые, гелевые и литиевые аккумуляторы. Причины вскипание, разрушение состава, пожароопасность. Если обслуживаемый аккумулятор можно зарядить простейшим ЗУ, литиевые и гелевые системы требуют соблюдения 2 ступенчатого комбинированного режима накопления энергии.

Все системы рассчитаны на предотвращение перезаряда, снабжены автоматическим отключением питания при достижении напряжения, какое требуется для автомобильного аккумулятора. При зарядке происходит постепенное снижение силы тока из-за повышения сопротивления, напряжение остается стабильным. После зарядки процесс электрохимической реакции продолжается, в виде незначительного саморазряда.

Важно, чтобы напряжение зарядки всегда превышало параметры, нужные для эксплуатации прибора. Чтобы ток перетекал, нужен уклон, которым является разность напряжения между ЗУ и батареей.

Видео

Предлагаем посмотреть советы специалиста, как правильно заряжать и обслуживать аккумулятор автомобиля, какое напряжение должно быть на аккумуляторе после зарядки.

Степень заряда автомобильного аккумулятора замеряют при приобретении новой АКБ и при возникновении проблем во время эксплуатации. И если летом допустима определённая разряженность батареи, то с понижением температуры могут возникнуть трудности с энергообеспечением оборудования или даже запуском двигателя. Определение степени заряженности аккумулятора — простая процедура, которую можно осуществить самостоятельно.

Нормальный заряд аккумулятора

Приобретая новый источник питания, следует проверить степень заряженности аккумулятора, подразумевающую количество энергии, которое может выдавать аккумуляторная батарея на протяжении определённого времени. Именно поэтому замеряется заряд АКБ в Ампер-Часах. Для получения максимально грамотных показаний стоит проводить несколько замеров: без нагрузки или с ней.

Для новой АКБ уровень разности потенциалов должен быть больше 12 вольт. Если напряжение аккумулятора автомобиля упало до 10,8В, то использование такой батареи не рекомендуется — её следует зарядить. После полной зарядки АКБ показатель напряжения будет равен примерно 12,6 вольтам. Плотность электролита целиком заряженного аккумулятора составляет приблизительно 1,28 гр/см3.

Как изменяется напряжение при разряде аккумулятора

Прямая связь таких параметров, как напряжение и состояние химических элементов (электролита и пластин), а также уровня зарядки, отражается на работоспособности всей системы.

После полного заряда автомобильного аккумулятора электролит имеет высокую концентрацию кислоты, и напряжение батареи максимально. Во время эксплуатации плотность уменьшается, в связи с этим падает значение напряжения, следовательно и заряд АКБ. Стоит отметить, что разность потенциалов источника питания изменяется не только от заряда аккумулятора, но и от количества приборов, подключённых к сети.

Как соотносятся заряженность батареи и напряжение аккумулятора, можно увидеть на этом рисунке:

Тесно связаны напряжение и ёмкость АКБ. Оба параметра производитель указывает в модели источника питания. Они показывают, какую нагрузку энергии выдаёт аккумуляторная батарея на протяжении определённого времени разряда. Большие токи и быстрый разряд уменьшают ёмкость источника питания, меньшие — могут способствовать увеличению этого показателя.

Остаточную ёмкость аккумулятора принято проверять:

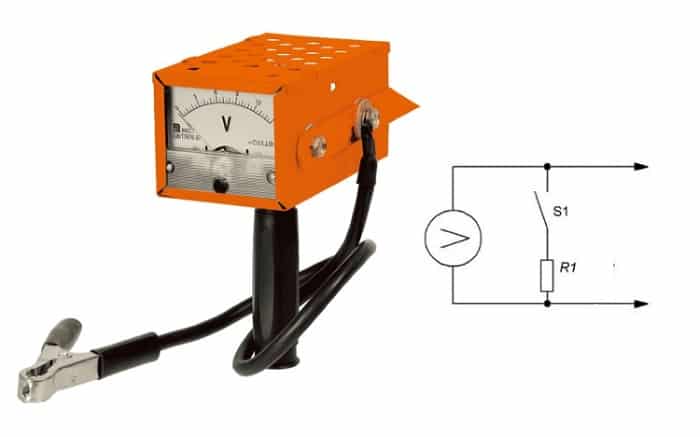

• по напряжению под мощностью при помощи нагрузочной вилки и постоянного тока;
• спектральным анализом;
• приборами, снимающими показания при переменном токе.

Все эти способы базируются на сведениях о сопротивлении АКБ, что позволяет только качественно оценить состояние источника питания. Зависимость ёмкости аккумулятора от напряжения не является причиной для установления работоспособности батареи. Связано это с возможным наличием плавающего заряда даст совершенно нормальный результат диагностики, что не будет соответствовать действительности. Поэтому мы рекомендуем проверять остаточную ёмкость АКБ от напряжения с помощью специалистов, которые проведут компьютерное исследование батареи.

Как правильно замерить напряжение аккумулятора

Максимально точные значения можно получить, осуществив комплекс диагностик. Для этого необходимо иметь при себе специальные устройства (мультиметр, вольтметр или нагрузочную вилку). Для осуществления измерений напряжения от аккумулятора необходимо соединить контакты устройства и клеммы батареи.

Во время диагностических процедур стоит понимать, что источник питания, подсоединённый к бортовой системе авто, потребляет энергию. Поэтому показания могут быть несколько ниже, но они не должны опускаться ниже значений 11—11,5 вольт. Проведение корректных измерений допустимо на полностью отключённой и заряженной АКБ, то есть электрическая цепь должна быть разомкнута. Однако это необязательное условие: если вы проверяете напряжение в замкнутой цепи, то учитывайте определённую погрешность.

1. АКБ подсоединена к системе автомобиля, который не заведён. При этом условии бортовая сеть потребляет определённое количество энергии, поэтому показатель напряжений должен находиться в диапазоне 12,5—13,0 В.
2. На заведённой машине с выключенными источниками потребления энергии показания прибора должны варьироваться в промежутке от 13,5 до 14 вольт. Более высокие показания говорят о том, что батарея разряжена, а генератор работает не в штатном режиме. Стоит учесть, что повышение данных в холодное время года не является точным свидетельством разряженности АКБ. Если в течение некоторого времени вольтаж вошёл в рамки, то система полностью работоспособна. Пониженные показатели (от 13 до 13,4 вольта) говорят о некоторой разряженности батареи. Необходима зарядка аккумулятора.
3. На заведённой машине с включёнными источниками потребления электроэнергии значение напряжений должно быть больше 12,8—13,0 В.

Обращаем ваше внимание, работа с мультиметром или вольтметром допускает обратное соотношение полюсов измерительного прибора и клемм АКБ. Нагрузочная вилка должна использоваться строго в соответствии с полярностью.

Мы не рекомендуем проверять напряжение аккумулятора в машине с помощью бортовой системы, потому что она подключена не напрямую к батарее. Поэтому допускаются определённые погрешности измерений.

Проверка заряда аккумулятора по напряжению рекомендуется спустя некоторое время после полной зарядки аккумулятора автомобиля, а также в условиях рабочей температуры (около 20 градусов Цельсия).

Ниже представлена таблица «Степень заряда АКБ по напряжению».

Уровень заряда АКБ

Напряжение в разомкнутой цепи малосурьмянистых (Sb/Sb) и гибридных (Sb/Ca) аккумуляторов, вольт

Напряжение в разомкнутой цепи

в кальциевых (Ca/Ca) и AGM/Gel (Ca/Ca) аккумуляторах, вольт

Уровень заряда аккумулятора автомобиля по напряжению

Нормальные значения параметров АКБ «надо знать в лицо». По ним контролируется степень ее заряженности. Если контроль взять за привычку, то можно продлить срок службы изделия и избавить себя от встречи с последствиями его разрядки. Обсудим допустимые цифры и способы их замера. Также порассуждаем о причинах отклонений и выработаем список действий по возвращению величин в приемлемые рамки.

Нормальное напряжение полностью заряженного аккумулятора автомобиля и методы его замера

Без нагрузки: что показывает тестер при 100% заряде

12,6-12,7 Вольт при +20…+25°C. Именно такое напряжение должно быть на аккумуляторе автомобиля через 6 часов после полной зарядки от бытовой сети или стоянки с неработающим двигателем. При измерениях важно отсоединить одну из клемм и учитывать температуру аккумулятора. Скажем, при -10…-15°C «напруга» 12,7 В соответствует уже 75% заряду.

Сразу после отключения крокодилов зарядного устройства разность потенциалов несколько выше. Конкретной цифры нет. К примеру, у AGM она может быть в районе 13,8-14,8 В, у EFB и кальциевого – 13,8-14,4 В.

Под нагрузкой: что показывает нагрузочная вилка при 100% заряде и стоит ли вообще ей доверять

Все АКБ, которые держат более 10В в течение первых 5 секунд, считаются исправными. Да, статус размазанный, но точную степень разряженности или заряженности вилка без детального анализа параметров не скажет. Именно поэтому опираться на показания прибора с дополнительным сопротивлением не стоит даже при проверке нового аккумулятора перед покупкой в магазине.

Проблема в том, что у каждого АКБ свой показатель в А*ч, а единого напряжения, соответствующего 100% заряду под нагрузкой – нет. Таблиц тоже нет, зато есть еще одна головная боль. Отсутствуют единые требования к изготовлению нагрузочных вилок. В результате, можно купить прибор, потребляющий, скажем, 200 А или 100 А. И тогда вовсе возникает путаница.

Остается полагаться на реальные данные, которые берутся из опытов. Известно, что обычная батарея на 55 А*ч считается полностью заряженной, если нагрузочная вилка выдает 10,5 В, при этом:

• Напряжение после снятия нагрузки восстанавливается до 12,66-12,7 В.
• Температура окружающей среды – около +15°C.
• Нагрузка – 100 А.

В дополнение к вольтажу: плотность электролита заряженной АКБ

С эпохи дефицита батарей известно, что напряжение заряженного аккумулятора автомобиля напрямую зависит от плотности электролитической жидкости. С тех пор ничего не изменилось. Электролит – это по-прежнему смесь серной кислоты и дистиллированной воды, а ареометр – прибор №1 в комплекте юного аккумуляторщика.

1,26-1,28 г/см3 при +20…+25°C. Такая плотность химического вещества в каждой банке соответствует напряжению 12,6-12,7 В. Подобное соотношение показаний ареометра и мультиметра говорит о том, что емкость источника питания восстановлена до 100%. Говоря научным языком, сульфат, откладывающийся на пластинах при разряде в составе сульфата свинца, полностью покинул электроды и прореагировал с водородом, перейдя в серную кислоту.

Зимой: каким должно быть напряжение полностью восстановленного аккумулятора автомобиля в мороз

12,9 В при -10…-15°C. Эта разность потенциалов соответствует 100% заряду АКБ. При минусовой температуре ход электрохимических реакций замедляется и факты тому подтверждение:

• При -30°C фактическая емкость батареи составляет примерно 50% от указанной на этикетке.
• Плотность электролита – 1,28 г/см3. Напряжение при -30°C – 12,4 В, а при +25°C – 12,7 В.
• При температуре ниже -25°C аккумулятор перестает брать заряд от генератора.

В холодных регионах принято добавлять в электролит серную кислоту, благодаря чему повышается его плотность. При 1,30-1,32 г/см3 напряжение аккумулятора автомобиля на морозе должно быть 12,9 В без нагрузки (температура: -10…-15°C). Увеличивая концентрацию сернокислого компонента, не стоит превышать 1,35 г/см3, иначе он начнет разъедать пластины.

К сведению. При разряде выделяется вода, и плотность электролитической жидкости падает, отчего случается ее замерзание при минусовых температурах. Лед коробит пластины, чем выводит АКБ из строя.

Чем вызваны отклонения от нормы в 12,6-12,7 В

Глубокая сульфатация пластин препятствует восстановлению напряжения без нагрузки до нормальных величин. В целом, это не единственный ее признак:

1. Уменьшается плотность электролитической жидкости в банках.
2. Аккумулятор быстро разряжается и быстро заряжается.
3. Пластины покрыты белым слоем.

Крупные сульфаты не растворяются в ходе обычного зарядного цикла с током 10% от емкости АКБ. Поэтому, время заряда от стандартного ЗУ сокращается, и электролит быстро закипает.

Прогресс сульфатации вызван хранением в разряженном состоянии. Частный случай – использование в режиме хронического недозаряда. Противостоять деструкции не способны ни кальциевые, ни прогрессивные батареи AGM и EFB.

Что делать, если разность потенциалов ниже 12,6 В

• Зарядить. 12,3-12,4 В. До этого напряжения можно разряжать аккумулятор автомобиля без особого для него вреда. Свыше 60% степени заряженности сульфатация протекает замедленным образом. Для восстановления батарею рекомендуется «погонять» током до 10% от емкости в течение 6-7 часов. Если изделие часто подзаряжается и в автономном состоянии держит норму, интересуйтесь, почему АКБ быстро разряжается при простое.
• Произвести десульфатацию. В незапущенных случаях достаточно подключить десульфатирующее устройство к клеммам АКБ на несколько дней и емкость восстановится. Спецприбор дорог, поэтому многие имитируют его функционал с помощью обычного зарядника и лампы из автомобильной фары.

Интересные факты из эксплуатации аккумуляторных батарей

Сколько потребляет стартер зимой, каков минимальный порог вольтажа для его срабатывания и сколько прокруток он может совершить в -20°C, прежде чем сядет аккумулятор? Как оценить степень заряженности АКБ только с помощью мультиметра, и как часто пользоваться зарядным устройством? Обо всем этом рассказывают эксперты журнала.

Батарея и стартер

Максимальный пусковой ток электромотора стартерного механизма на переднеприводных Ладах – не более 400 А. Зимой, как правило, дело доходит до 350 А. Летом требуется меньше – порядка 200 А.

Если сделать последовательно 5 попыток запуска двигателя при -20°C, аккумулятор сядет.
Результат получен при определенных условиях:

• Емкость АКБ – 60 А*ч.
• Изделие заряжено: при комнатной температуре тестер показывал 12,7 В.
• Батарея ночевала на улице.
• Длительность 1 попытки безуспешного запуска – 10 секунд.
• Машина – Lada Priora.
• Масло – полусинтетика Liqui Moly 10W-40.

К сведению. После отогревания в помещении батарея частично восстанавливается и способна еще несколько раз покрутить стартер.

11,9 В без нагрузки при температуре +15°C – минимальное напряжение, при котором двигатель еще может запуститься. Но ситуация опасна, поскольку при 11,9 В и ниже прогрессирует сульфатация.

Мультиметр – аккумулятор – ЗУ

Для оценки степени заряженности аккумулятора разработаны таблицы, увязывающие напряжение на клеммах с % заряда по шкале от 0 до 100%. Критическим принято считать 10,8 В. Это глубокий разряд. Обычная батарея переносит не более 2-3 таких предельных режимов.

Раз в два месяца при смешанном цикле езды. Такова периодичность подзаряда АКБ летом, весной и осенью. Зимой частота увеличивается до 2-3 недель при -10°C за бортом. При эксплуатации при температуре ниже -25°C зарядка должна производиться 1 раз в 5 дней.

По напряжению аккумулятора можно судить о степени заряженности АКБ, поэтому следует научиться правильно определять эту величину на клеммах источника электроэнергии. В этой статье будут описаны основные методы измерения этого параметра с помощью мультиметра, а также будут приведены эталонные значения напряжения на батареях различной конструкции.

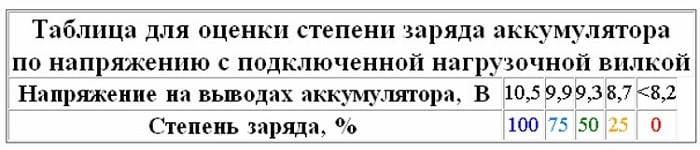

Напряжение аккумулятора под нагрузкой

Напряжение аккумулятора под нагрузкой будет ниже, чем в состоянии покоя. По этому показателю можно также судить об исправности батареи. Если после подключения нагрузочной вилки контрольный прибор покажет менее 9 В, то АКБ разряжена и ее необходимо зарядить. Если после повторения процедуры ситуация не изменится, то батарею в ближайшее время нужно будет заменить новой.

Если нет возможности применить нагрузочную вилку, для проведения тестирования аккумулятора под нагрузкой, то можно воспользоваться цифровым мультиметром, а в качестве нагрузки включить стартер двигателя.

Если напряжение в бортовой сети при включении стартера упадёт ниже 9 В, то в этом случае также потребуется зарядить АКБ с помощью ЗУ. Также стоит проверить элементы проводки и потребители электроэнергии на исправность. Если нет утечки электричества в системе, а при полностью заряженной батарее будет снова наблюдаться чрезмерное падение напряжения, то аккумулятор стоит заменить.

Если мощные потребители электроэнергии не будут подключаться к аккумулятору, то напряжение под незначительной нагрузкой слишком сильно изменяться не будет.

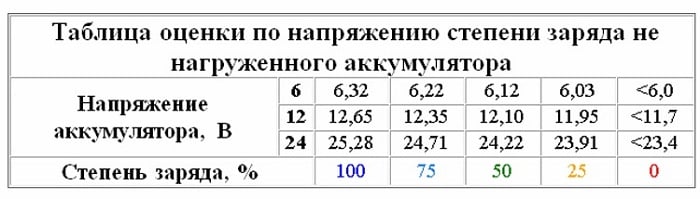

Напряжение аккумулятора без нагрузки

Напряжение аккумулятора, к которому не подсоединены потребители электроэнергии, составляет 12,6 – 12,8 В. Если напряжение в состоянии покоя меньше этого показателя, то это будет говорить о том, что батарея разряжена или в некоторых банках имеется короткое замыкание. Эксплуатация АКБ с пониженным уровнем заряда непременно приведёт к образованию на пластинах сернокислого свинца, что станет причиной значительного падения ёмкости устройства.

Чтобы произвести точные измерения напряжения аккумулятора без нагрузки следует обязательно снять клеммы с выводов батареи непосредственно перед подключением измерительного прибора.

Напряжение заряженного аккумулятора

Если аккумулятор полностью заряжен, то величина напряжения будет зависеть от модели АКБ. Если эксплуатируется обычная сурьмянистая батарея, то минимальное значение этого показателя должно быть 12,6 В.

У кальциевого аккумулятора этот показатель может быть немного выше, а на клеммах гелевой батареи, этот параметр не должно опускаться ниже 13 В. При отклонении этого показателя от нормы АКБ необходимо зарядить током равным 10% от ёмкости батареи.

Если напряжение аккумулятора замеряется при работающем двигателе, то показания прибора будут значительно выше. При исправном аккумуляторе и реле-регуляторе напряжение на клеммах может достигать максимального значения в 14 В.

Нормальное напряжение аккумулятора

Нормальное напряжение АКБ – это показатель, который отображён в документации к источнику электроэнергии. Если при покупке новой батареи, её не удаётся зарядить до указанного в инструкции значения, то такая неисправность будет являться гарантийным случаем.

Если на автомобиле исправен реле-регулятор и генератор, то АКБ, во время эксплуатации машины, будет автоматически заряжаться до нормального уровня. Желательно на протяжении всего срока эксплуатации стремиться к использованию батареи только при наличии нормального напряжения на клеммах. При значительных отклонениях этого параметра в меньшую сторону в зимнее время года, электролит в разряженном аккумуляторе может полностью замёрзнуть, а летом будут более интенсивно разрушаться свинцовые пластины.

Уровень заряда у сурьмянистых и гибридных АКБ при напряжении в Вольтах
Темперптура электролита	100%	75%	50%	25%	0%
48,9	12,663	12,463	12,253	12,073	11,903
43,3	12,661	12.,461	12,251	12,071	11,901
37,8	12,658	12,458	12,248	12,068	11,898
32,2	12,655	12,455	12,245	12,065	11,895
26,7	12,650	12,45	12,240	12,060	11,890
21,1	12,643	12,443	12,233	12,053	11,883
15,6	12,634	12,434	12,224	12,044	11,874
10	12,622	12,422	12,212	12,032	11,862
4,4	12,606	12,406	12,196	12,016	11,846
-1,1	12,588	12,388	12,178	11,998	11,828
-6,7	12,566	12,366	12,156	11,976	11,806
-12,2	12,542	12,342	12,132	11,952	11,782
-17,8	12,516	12,316	12,106	11,926	11,756

Уровень заряда у Кальциевых, AGM и GEL АКБ при напряжении в Вольтах
Темперптура электролита	100%	75%	50%	25%	0%
48,9	12,813	12,613	12,416	12,013	11,813
43,3	12,811	12,611	12,411	12,011	11,811
37,8	12,808	12,608	12,408	12,008	11,808
32,2	12,805	12,605	12,405	12,005	11,805
26,7	12,8	12,6	12,4	12,0	11,8
21,1	12,793	12,593	12,393	11,993	11,793
15,6	12,784	12,584	12,384	11,984	11,784
10	12,772	12,572	12,372	11,972	11,772
4,4	12,756	12,556	12,356	11,956	11,756
-1,1	12,738	12,538	12,338	11,937	11,738
-6,7	12,716	12,516	12,316	11,916	11,716
-12,2	12,692	12,492	12,292	11,892	11,692
-17,8	12,666	12,466	12,266	11,866	11,666

Напряжение разряженного аккумулятора

Если напряжение аккумулятора менее 11,6 В, то АКБ считается полностью разряженной. В этом случае эксплуатация источника электроэнергии невозможна и для восстановления его работоспособности потребуется использовать зарядное устройство, работающее от сети 220 В.

Практически все свинцовые АКБ чувствительны к полному разряду. Кислотно кальциевые аккумуляторы способно потерять значительную часть своей емкости даже после однократного глубокого разряда. Сурьмянистое устройство обладает большое терпимостью. Наиболее устойчивы к полному разряду являются гелевые и AGM батареи.

Напряжение аккумулятора зимой

Зимой, постоянный недозаряд батареи может привести к значительному уменьшению плотности электролита, вследствие чего жидкость внутри банок может замёрзнуть. Замерзание электролита, во многих случаях, приводит к полной неработоспособности источника электроэнергии. Чтобы этого не произошло в зимний период на клеммах должно быть не менее 12,5 В.

Если эксплуатируется обслуживаемая модель аккумулятора, то уровень заряженности батареи можно контролировать без использования вольтметра. Достаточно производить регулярные замеры плотности электролита, которая у полностью заряженной АКБ должна составлять около 1,28 г/см3.

Зависимость напряжения от плотности электролита

Уровень заряда батареи напрямую зависит от плотности электролита. Если АКБ является обслуживаемой, то уровень заряженности можно довольно точно померить без использования тестера. С помощью ареометра плотность замеряется забором небольшого количества электролита с каждой банки устройства. Максимальная плотность смеси серной кислоты и воды в полностью заряженном аккумуляторе составляет 1,3 г/см3.

Придерживаться этого показателя следует, если машина эксплуатируется на морозе. В летнее время может эксплуатировать АКБ при плотности 1,26 г/см3 и выше. Если плотность электролита находится в этих пределах, то напряжение на клеммах будет около 12,7 В. При падении плотности происходит и пропорциональное снижение разности потенциалов на клеммах аккумулятора.

Особенно сильно этот показатель может снизиться при наличии негерметичных мест в корпусе батареи, через которые часть электролита будет вытекать. Восстановить уровень электролита можно будет за счёт добавления дистиллированной воды.

Как проверить напряжение аккумулятора мультиметром

Замерить рабочее напряжение на клеммах аккумулятора можно с помощью вольтметром, который является одной из функций мультиметра.

Аккумуляторная батарея является источником постоянного тока, поэтому перед началом измерительных работ следует перевести прибор в положении «DC». Также следует установить ограничение по напряжению 20 В, чтобы можно было произвести более точные измерения.

После правильной подготовки измерительного прибора достаточно будет соединить чёрный щуп с минусом, а красный – с плюсом АКБ, чтобы прибор показал напряжение постоянного тока. Если перепутать щупы, то значение будет отрицательным.

Напряжение аккумулятора транспортного средства, как и его емкость – самые важные показатели этого автомобильного узла, от которых напрямую зависит его функциональность и качество работы. Батареи используются для запуска силового агрегата, поэтому каждый автовладелец должен знать о том, каким является нормальное напряжение аккумулятора автомобиля, постоянно поддерживая его в рабочем состоянии. Конечно, я уже затрагивал эту тему в предыдущих статьях про аккумуляторы, однако сегодня хочу конкретизировать эту информацию …

СОДЕРЖАНИЕ СТАТЬИ

Для начала хочется сказать, что в современных машинах уже нет приборов с измерением «Вольт», хотя раньше они были. Поэтому чтобы определить напряжение нужно для начала обзавестись мультиметром, подробнее про это читайте здесь. Хочу отметить, что желательно хотя бы раз в месяц — два проверять напряжение батареи, чтобы вовремя принять меры.

Норма для основных свойств аккумулятора

Каким минимальным это значение должно быть, чтобы можно было запустить двигатель? Точного показателя здесь нет. В стандартном состоянии это свойство у полностью заряженной батареи должно составлять в среднем 12,6-12,7 вольт.

Зависимо от конкретных условий этот показатель может незначительно изменяться, и в этом нет ничего плохого. Так например, некоторые производители, заверяют что у их продукции напряжение около 13 – 13,2 В, это допустимо, однако сразу хочу вас предупредить.

Не стоит мерить напряжение сразу после зарядки АКБ, как пишут многие эксперты, нужно подождать хотя бы час, тогда оно должно опуститься с 13 до 12,7 Вольта.

Но оно может гулять и в другую сторону, когда падает ниже 12 вольт – это свидетельствует о том, АКБ разряжена на 50%.

В таком случае устройству понадобиться срочная зарядка, поскольку ее эксплуатация в таком состоянии гарантировано приводит к сульфатации пластин свинца. Это снижает и работоспособность АКБ, и продолжительность ее эксплуатации.

Но даже в случае такого низкого напряжения запустить мотор легкового транспорта вполне возможно. Если аккумулятор находится в рабочем состоянии, ему не требуется ремонт и генератор при работе двигателя обеспечивает зарядку батареи, устройство даже в таком состоянии можно смело использовать.

В том же случае, когда данный электрический параметр аккумулятора надает ниже 11,6 В, батарея практически полностью разряженная, дальнейшее ее использование в таком состоянии без подзарядки и проверки на работоспособность невозможно.

Таким образом, уровень нормального напряжения находится в интервале 12,6 – 12,7 Вольт (редко, но возможно до 13,2В. максимум.)

Однако на практике это встречается очень редко. Чаще всего для легковых автомашин составляет 12,2-12,49 вольта, что свидетельствует о неполном заряде.

Но в этом нет ничего плохого: снижение работоспособности и качество устройства начинается в том случае, если происходит снижение до 11,9 вольт или ниже.

Под нагрузкой

Напряжение можно разделить на три основных показателя:

Если говорить о номинальном напряжении, его кстати принято указывать в литературе и прочих материалах, оно равняется – 12В, но прямо-таки этот показатель далек от фактического параметра, я молчу о нагрузке.

Как мы уже говорили, нормальное рабочее напряжение аккумулятора легкового автомобиля составляет 12,6 – 12,7вольт. Но на самом деле более достоверным является фактический показатель, который может колебаться в пределах от 12,4 вольт примерно до 12,8 В. Я хочу, подчеркнуть — этот параметр снимается без нагрузки, что говорится в состоянии покоя.

А вот если подать нагрузку на нашу батарею, то параметры будут совершенно другими. Нагрузка обязательна, эта проверка показывает работоспособность батареи, ведь зачастую выдержать нормальное напряжение могут все АКБ, а вот нагрузку «дохлые» не выдерживают.

Суть проверки проста – на полностью работоспособный АКБ, создают нагрузку (при помощи специального аппарата – «нагрузочной вилки») в два раза превышающее его емкость.

ТО есть если у вас батарея емкостью на 60 Ам/ч, то нагрузка должна быть 120 Ампер. Длительность нагрузки примерно 3 — 5 секунд, причем напряжение не должно проседать ниже 9 Вольт, если показатель 5 – 6, значит ваш АКБ либо разряжен, либо почти «сдох». Также хочется отметить, что после нагрузки напряжение должно восстановиться примерно за 5 секунд до нормального показателя, как минимум в 12,4.

При «просадке» первым делом нужно зарядить батарею, и после повторить опыт с «нагрузочной вилкой», если большого проседания не замечено, значит АКБ была нужна подзарядка. Смотрим видео о проверке под нагрузкой.

Пару слов об электролите

Главный параметр, который определяет уровень напряжения в аккумуляторной батарее – это плотность электролита, что есть внутри этого устройства.

При разрядке АКБ расходуется кислота, доля которой в этом составе равна 35 — 36%. В результате этого снижается уровень плотности этой жидкости. В процессе зарядки осуществляет обратный процесс: расход воды приводит к образованию кислоты — результатом чего является возрастание плотности электролитического состава.

В стандартном состоянии при 12,7 В плотность данной жидкости в батарее равна 1,27 г/см3. В случае уменьшения любого из этих параметров снижается и другой.

Снижение напряжение в зимнее время

Часто автовладельцы жалуются, что в зимнее время при сильных морозах в аккумуляторе падают основные его параметры, в результате чего машина не заводиться. Поэтому некоторые водители забирают на ночь батарею в тепло.

Но на самом деле все обстоит не совсем так. При отрицательных температурах изменяется плотность электролита, что, как уже отмечалось, влияет на уровень напряжения. Но при достаточном заряде АКБ плотность электролита в морозы возрастает, вследствие этого возрастает и второе из самых важных свойств. Поэтому достаточно заряженной батарее даже в сильный мороз ничего не грозит. Если же оставить ее в мороз разряженной, плотность электролита будет снижаться, в результате чего и возникнут проблемы с пуском двигателя авто, возможно даже замерзание.

Проблемы с использованием и запуском силового агрегата транспортного средства в зимнее время связаны не со снижением основных параметров его АКБ, а с тем, что основные химические процессы внутри него при отрицательных температурах проходят медленнее, чем в обычное время.

Поэтому, при нормальном заряде уровень плотности и напряжения аккумулятора будут достаточными для того, чтобы запустить мотор машины даже в зимние морозы.

Сейчас небольшое видео.

На этом заканчиваю статью, думаю было познавательно, читайте наш АВТОБЛОГ.

(31 голосов, средний: 4,32 из 5)

Похожие новости

•

Какую клемму снимать с аккумулятора. При длительной стоянке, для.

Нужно ли откручивать пробки аккумулятора при зарядке. И как это .

Как сделать электролит. Для автомобильного аккумулятора своими р.

Время зарядки пальчиковых аккумуляторов | Таблица

Пальчиковые аккумуляторы внешне напоминают обычные батарейки, но в отличие от них способны перезаряжаться и служат годами. Но срок службы таких элементов питания может уменьшиться из-за глубокого разряда, хранения в разряженном состоянии, перезаряда и других вредных факторов. Поэтому важно знать, сколько времени нужно заряжать пальчиковые аккумуляторы, и соблюдать этот параметр.

Если заряжать аккумуляторы меньше положенного времени, они не успеют восполнить запас емкости и при последующей работе быстро разрядятся. Превышение времени заряда неопасно, если аккумулятор имеет плату защиты, которая при достижении максимального напряжения отключает его от питания, не допуская перезаряда. Но для незащищенных элементов питания перезаряд опасен – он может привести к сокращению ресурса или полному выходу элементов питания из строя.

Сколько заряжаются пальчиковые аккумуляторы

Время полной зарядки аккумулятора можно рассчитать, разделив его емкость на зарядный ток, и умножив полученное значение на коэффициент из диапазона 1,2–1,6. Подходящий коэффициент зависит от типа элемента питания, а если он неизвестен, то в расчете используется усредненное значение 1,4.

Точное время зарядки элементов питания указывается в инструкции к ним. Понять, что аккумулятор заряжен, позволяют данные на дисплее или индикаторы на зарядном устройстве. Обычно в процессе подзарядки горит красный индикатор, а когда уровень заряда восполнен – зеленый. Если пальчиковые аккумуляторы не заряжаются, причина неполадок может быть связана с самими элементами питания или с зарядным устройством.

Ниже приведена таблица времени зарядки пальчиковых аккумуляторов:

Типоразмер	Емкость, мАч	Стандартны режим зарядки	Предельно допустимый ток разряда, А	Предельно допустимый ток заряда, А
АА	2000	200 мА ≈ 10 ч	10	2
АА	2100	200 мА ≈ 10–11 ч	15	2
АА	2500	250 мА ≈ 10–11 ч	20	2,5
АА	2750	250 мА ≈ 10–12 ч	10	2
ААА	800	100 мА ≈ 8–9 ч	5	0,8
ААА	1000	100 мА ≈ 10–12 ч	5	1
1/3 АА	250	25 мА ≈ 14–16 ч	0,75	0,25
2/3 АА	700	100 мА ≈ 7–8 ч	1	0,5
1/3 ААА	160	16 мА ≈ 14–16 ч	0,48	0,16
2/3 ААА	400	50 мА ≈ 7–8 ч	1,2	0,4
FLAT	850	100 мА ≈ 10–11 ч	3	0,5
2/3 A	1100	100 мА ≈ 12–13 ч	3	0,5
2/3 A	1200	100 мА ≈ 13–14 ч	3	0,5
2/3 A	1300	100 мА ≈ 13–14 ч	3	0,5
2/3 A	1500	100 мА ≈ 16–17 ч	3	1
4/5 A	2150	150 мА ≈ 14–16 ч	10	1,5
A	2700	100 мА ≈ 26–27 ч	10	1,5
Sub C	4200	420 мА ≈ 11–13 ч	35	3
Sub C	4500	450 мА ≈ 11–13 ч	35	3
4/3 A	4000	500 мА ≈ 9–10 ч	10	2
C	5000	500 мА ≈ 11–12 ч	20	3
D	10 000	600 мА ≈ 14–16 ч	20	3

На практике длительность заряда примерно до 20% может отличаться от табличных или расчетных значений.

Факторы, влияющие на время зарядки аккумулятора

Время зарядки аккумуляторов зависит от исходного уровня разряженности, зарядного тока, температуры воздуха в помещении и других факторов. На начальном этапе идет быстрый заряд, но постепенно ток зарядки уменьшается. Признаком заряженности элемента питания является снижение принимаемого тока до 2–3 мА на каждый Ач емкости. Дальнейшее доведение уровня заряда до максимума осуществляется малыми токами еще примерно на протяжении часа.

Заряжать элементы питания желательно при комнатной температуре – около 20 °С. При меньшей температуре длительность процесса зарядки возрастает, а при минусовых значениях заряжать аккумуляторы нельзя. После работы на морозе элементы питания нужно вначале выдержать в помещении с плюсовой температурой около часа и только после этого заряжать. Желательно использовать зарядные устройства с функцией термокомпенсации – изменения напряжения с учетом внешней температуры.

Типы подзарядки аккумуляторов

Зарядный ток измеряют в единицах С, т.е. по отношению к величине емкости элемента питания. Например, для аккумулятора емкостью 3000 мАч ток заряда 1С равен 3000 мА, а 0,1С – 300 мА. По скорости зарядка бывает:

1. капельная – производится током 0,1С;
2. быстрая – осуществляется током около 0,3С;
3. ускоренная – выполняется током 0,5–1С.

Иногда наблюдается неравномерный заряд пальчиковых аккумуляторов в батарее. В таких случаях используется выравнивающий заряд. Он актуален при разбросе напряжения на элементах питания более 1%.

О том, как сделать Power Bank своими руками из литий-ионных аккумуляторов типоразмера 18650, читайте здесь.

Как правильно и сколько времени заряжать автомобильный аккумулятор?

Сколько времени заряжать автомобильный аккумулятор и как правильно зарядить аккумулятор автомобиля?

Введение
Начинающего автолюбителя, столкнувшегося с разряженным АКБ, встает актуальный вопрос: сколько времени заряжать аккумулятор автомобиля зарядным устройством? Различных по конструктивной особенности аккумуляторов много: есть обслуживаемые и необслуживаемые модели: сурьмянистые и малосурьмянистые АКБ, кальциевые, гибридные, AGM и гелевые АКБ, щелочные и даже аналогичные батареям на телефонах литий-ионные АКБ. Рядовое зарядное устройство не подойдет: для каждого типа аккумуляторных батарей свое ЗУ, а также свой способ зарядки. Кроме того, не последнюю роль играют такие параметры, как емкость, изношенность, уровень зарядки АКБ, от которых зависит время заряда. Разберем подробно все важные моменты.

Характеристики параметров заряда
Основными параметрами, рассматриваемыми при подзарядке аккумуляторов, является характеристика напряжения АКБ. Она измеряется в вольтах и при полной подзарядке аккумулятора составляет от 12,6 до 12,7 Вольт (некоторые модели имеют большее напряжение). Соответственно, при меньшем напряжении, например, 12 Вольт уровень емкости автомобильного аккумулятора будет ниже, примерно на отметке 40-50% от его емкости. Так, при напряжении АКБ в 11-11,5 Вольт автомобильный аккумулятор будет в состоянии глубокого разряда, а емкость АКБ упадет.
Емкостью аккумулятора называется его способность питать подключенную к нему нагрузку, и измеряется в ампер-часах или миллиампер-часах. То есть, АКБ 50 А*ч означает, что при нагрузке сети автомобиля 50 Ампер батарея будет работать 1 час, а если та же нагрузка составит 10 Ампер – то время работы до полного разряда увеличится до 5 часов.
Чтобы научиться заряжать автомобильный аккумулятор, непременным условием будет разобраться, какие есть возможные методы подзарядки и что для этого потребуется. Условно выделяют три типа подзаряда:
· постоянным током – актуален при нахождении аккумулятора в состоянии глубокой разрядки, он восстанавливает емкостную величину, однако времени отнимает достаточно много;
· постоянным напряжением – простой способ. Отнимает не так много времени, актуален для работающих в автоматическом режиме зарядных устройств.
· ускоренная. Метод экстренной зарядки АКБ для увеличения его емкости и запуска электродвигателя автотранспортного средства.
Специальные инструменты для контроля уровня заряженности автомобильных аккумуляторов, которые могут понадобиться: подходящее зарядное устройство, авометр (он же тестер, он же мультиметр), прибор для определения плотности жидких веществ — ареометр.

Различия в зарядке разных типов батарей
Вся прелесть заключается в необслуживаемых аккумуляторах – нахождение электролита в запаянном корпусе избавляет от необходимости совершать сложные операции контроля за его плотностью, расчета параметров зарядки. Достаточно подключения автоматического зарядного устройства.
Обслуживаемый тип требует ухода за аккумулятором: долива электролита, контроля его плотности, своевременного заряда. Поэтому разберем детально, сколько времени потребуется для его заряда.
Основы безопасности выполнения работ при зарядке батарей
Взаимодействие с обслуживаемыми аккумуляторами требует соблюдения правил техники безопасности: в состав электролита входит раствор серной кислоты. Вам потребуются плотные прорезиненные перчатки и защитные очки. Помещение должно быть хорошо вентилируемым. Запрещается сварка, резка и открытый огонь.

Технологические операции по подготовке аккумулятора к зарядке

Порядок проведения подготовительных операций перед подключением зарядного устройства:

1. Автомобильный аккумулятор непременно нужно демонтировать из автотранспортного средства. Это выполняется так: следует окрутить клеммы и вынуть устройство.
2. Если у вашего АКБ нет специального защитного чехла – необходимо начисто вытереть устройство сухой и чистой тканью.
3. Электролитическая жидкость в автомобильных аккумуляторах имеет свойство испаряться, поэтому необходимо проверить его объем, чистоту и плотность. Грязный состав необходимо заменить. При низком уровне жидкости — долить дистиллированной воды.
4. Имеющиеся в конструкции автомобильных аккумуляторов пробки необходимо открутить. Это спасет от разрыва АКБ в процессе подзарядки.
5. Согласно схеме подсоединить зарядное устройство. Подключение осуществляется с соблюдением полярности: плюс к положительной клемме, минус — соответственно – на минус. Неправильное подключение ведет к выходу устройств из строя.
6. Включить прибор в сеть.
После того, как вы выполнили все этапы подготовки – автомобильный аккумулятор можно заряжать. Сколько заряжается аккумулятор автомобиля от зарядного устройства и как его настроить? Разберемся детально.

Подзарядка батареи при постоянном токе

Заряжать батарею методом постоянного тока следует в несколько стадий. Для подзарядки используются регулируемые вручную зарядные устройства, а процесс необходимо держать под контролем. Обслуживаемый автомобильный аккумулятор важно заряжать при токе, составляющем до одной десятой от расчетной емкости агрегата. Так автомобильный аккумулятор с расчетной емкостью 55 Ач обслуживают при токе в 5,5 Ампер. При таких условиях АКБ заряжается примерно за 9-10 часов. Снижение силы тока прямопропорционально увеличивает время подзарядки. Увеличение – сокращает. Однако, зарядному устройству можно выставить не более 30% от расчетного: (55АЧ*10%)+30%=7,15 А – максимальное значение для аккумулятора емкостью 55Ач.
Первая ступень заряда АКБ. Зарядные устройства позволяют выставить ток, который мы рассчитываем по вышеуказанной формуле для вашего АКБ. заряжать аккумулятор необходимо до достижения напряжением расчетного уровня в 14,4 Вольта: вот здесь и пригодится тестер.
Вторая ступень заряда АКБ. При неизменном напряжении 14,4 Вольта следует снизить значение тока в два раза: с 5,5 до 2,75, с 6 до 3 соответственно – для вашего автомобильного аккумулятора. Тем временем следует контролировать напряжение каждые 2 часа.
Третья ступень заряда батареи. Как только автомобильный аккумулятор будет получать напряжение в 15 Вольт – необходимо еще раз снизить значение тока. Так на зарядных устройствах следует выставить — для нашего примера емкостью 55Ач – 1,375 А, Для Вашего аккумулятора – по формуле ( Емкость АЧ*10%)/4. Далее следует заряжать устройство еще какое-то время, контролируя каждый 2 часа напряжение на АКБ. Если мультиметр не показывает дальнейшего роста напряжения – зарядку можно завершить.

Трудно сказать, сколько надо времени для полного заряда АКБ: оно зависит от емкости и ряда других параметров и качественных характеристик батареи, а так же способности принимать заряд. Встречаются АКБ, которым заряжаться бывает необходимо и по нескольку суток. Поэтому, весь процесс индивидуален. Чем новее автомобильный аккумулятор – тем меньше ему потребуется времени для полной подзарядки.

Подзарядка батареи при постоянном напряжении
зарядные устройства для АКБ все чаще реализуются по этому принципу. Выбранное Вами напряжение поддерживается автоматически, а индикатор показывает уровень заряда. автомобильный аккумулятор заряжается равномерно, без резких скачков. Такой способ хорош как для обслуживаемых, так и для необслуживаемых АКБ. Сколько заряжается автомобильный аккумулятор от зарядного устройства при постоянном напряжении? Особенность конструктивного исполнения в таких устройствах заключается в автоматизированной регулировке подачи напряжения на клеммы. Что касается батареи, то внутреннее сопротивление падает пропорционально падению тока и росту заряда емкости. Как только достигнут ток заряда в 200 миллиампер – устройство выключается. Со стороны пользователя не требуется организации мероприятий по контролю –устройство отключать не обязательно, оно может остаться подключенным к аккумуляторам и сети.
Сколько по времени займет достижение емкостного подзаряда в 100%? Если напряжение будет составлять 14,4В – заряжать ваш автомобильный аккумулятор придется не менее суток. А в процентном соотношении величина емкостного заряда достигнет 80%. Если АКБ заряжается при 15В – через сутки будет 90% зарядки. Ну и соответственно, 100% можно достичь, если время подзарядки будет составлять не менее суток, а напряжение на клеммах устройств — 16 В.

Ускоренная подзарядка батареи

Для ускоренной подзарядки вопрос сколько времени требуется – некорректен. Такой тип мероприятий по подзарядке автомобильных аккумуляторов – способ достичь необходимого заряда для разового пуска электродвигателя. Попробуем разобраться, сколько необходимо заряжать и как заряжать АКБ. Ранее мы писали, что можно увеличить ток заряда по формуле ( Есмкость АЧ*10%)+30%. Это и есть ускоренная зарядка для ЗУ ручной регулировки. В автоматических есть специальный режим Boost. Важно четко следить за временем. Для ЗУ первого и второго типа время подзарядки одинаково и составит около 20 минут.
Необходимо помнить, что при таких способах в аккумуляторе происходит разрушение пластин и другие негативные процессы.

Заключение

Мы рассмотрели все возможные способы заряда АКБ и выяснили, сколько потребуется временных ресурсов для их полной подзарядки. Важно помнить, что для долговечного и стабильного функционирования следить и осуществлять уход за обслуживаемыми аккумуляторами нужно своевременно. И не стоит пренебрегать временем для его полноценной подзарядки в установленном технологической инструкцией распорядке.

  Одним из мероприятий, позволяющих определить, какую емкость заряда имеет автомобильный аккумулятор, является измерение плотности электролитической жидкости. Операция проводится на этапе подготовительных работ перед тем, как зарядное устройство будет подключено. Заряжать аккумуляторные батареи следует с учетом уровня заряда, используя технические средства и устройство, которое будет максимально эффективным для этого типа АКБ.
Таблица значений показаний электролита в банках аккумулятора при использовании зарядного устройства ручного управления.

Уровень плотности электролитической жидкости в банках аккумуляторов, г/см3 при температуре 15 градусов Цельсия	Напряжение, Вольт (без рабочего напряжения)	Напряжение, Вольт (с напряжением 100 А)	Аккумулятор заряжен на, %	Пороговое значение температуры замерзания электролитической жидкости, градусов Цельсия	Время подзарядки способом постоянного тока, ч до 100%	Время подзарядки способом постоянного напряжения, ч до 100%
1,110	11,700	8,400	0	-7-8	От 10 до нескольких суток. В зависимости от состояния АКБ	Не менее 24
1,120	11,760	8,540	6	-8-9	Не менее 10	Не менее 24
1,130	11,820	8,680	12,56	-9-10	Не менее 10	Не менее 24
1,140	11,880	8,840	19	-11-12	Не менее 10	Не менее 22
1,150	11,940	9,000	25	-13-14	Не менее 10	Не менее 22
1,160	12,000	9,140	31	-14-15	Не менее 8	Не менее 22
1,170	12,060	9,300	37,5	-16-17	Не менее 8	Не менее 20
1,180	12,120	9,460	44	-18-23	Не менее 8	Не менее 18
1,190	12,180	9,600	50	-24-26	Не менее 8	Не менее 16
1,200	12,240	9,740	56	-27-31	Не менее 8	Не менее 14
1,210	12,300	9,900	62,5	-32-36	Не менее 6	Не менее 12
1,220	12,360	10,060	69	-37-41	Не менее 6	Не менее 10
1,230	12,420	10,200	75	-42-45	Не менее 4	Не менее 8
1,240	12,480	10,340	81	-46-49	Не менее 2	Не менее 6
1,250	12,540	10,500	87,5	-50-54	Не менее 2	Не менее 4
1,260	12,600	10,660	94	-55-59	Не менее 1	Не менее 2
1,270	12,660	10,800	100	-60…	0	0

Как правильно заряжать автомобильный аккумулятор?

Срок службы автомобильного аккумулятора (далее АКБ) напрямую зависит от соблюдения режима его эксплуатации (нельзя допускать полного разряда). Поэтому периодически требуется делать подзарядку, используя внешнее зарядное устройство (ЗУ). Расскажем подробно, как выбрать оптимальный ток заряда в зависимости от емкости батареи, сколько времени необходимо на процесс, а также дадим другие полезные рекомендации по данной теме.

Зачем необходима подзарядка от внешнего ЗУ?

Зарядка АКБ в авто производится от электрогенератора. Но с целью защиты электрооборудования, напряжение, поступающее с этого устройства, ограничивается специальным реле-регулятором. В то время как для обеспечения полного заряда напряжение должно быть несколько выше. То есть, произвести 100% зарядку от электрогенератора не представляется возможным, что вынуждает время от времени использовать внешнее ЗУ.

Внешнее зарядное устройство для АКБ

В теплое время года такое положение некритично, завести авто можно даже от аккумулятора заряженного всего на четверть. Зимой ситуация резко меняется. Минусовая температура снижает емкость устройства (при сильных морозах может даже в половину), но кроме этого увеличится потребление тока из-за увеличения вязкости смазки в моторе. Эти факторы могут привести к тому, что двигатель не запустится, если заряд будет не полным.

Оценка степени зарядки

Это важный этап, позволяющий установить оптимальный ток зарядки и определить необходимое для процесса время. Проблема заключается в том, что произвести точное измерение остаточного заряда доступными способами практически невозможно. Но существуют методики, позволяющие произвести косвенную оценку состояния АКБ, перечислим их:

• Измерение напряжение на аккумуляторе, не подключенном к нагрузке.
• Измерение напряжения при помощи нагрузочной вилки.
• Снятие показаний напряжения с подключенной в сеть автомобиля АКБ.
• Определение заряда при помощи гидрометрического индикатора (при условии, что он имеется в оборудовании).

Кратко расскажем о каждой методике.

Измерение напряжения неподключенного аккумулятора

Снимать показания напряжения с батареи необходимо, когда она находится в состоянии покоя. Для этого необходимо выждать не менее 7 часов после демонтажа устройства с машины или отключения от ЗУ. Для установления уровня заряженности батареи производим сверку с  соответствующей таблицей.

Таблица для определения степени заряда ненагруженного аккумулятора по напряжению

Приведенные данные подходят для кислотных устройств на 24, 12 и 6 В любого типа, при условии соблюдения температурного режима в диапазоне 20°С – 25°С.

Измерение напряжения при помощи нагрузочной вилки

Чтобы не ждать шесть часов, можно снять показания напряжения воспользовавшись специальным прибором – нагрузочной вилкой. Как видно из схемы, это обычный вольтметр, зашунтированный резистором.

Внешний вид и упрощенная схема прибора

Номинал сопротивления R1 зависит от емкости батареи, например, для 60 А*ч это 0,02 Ом. Такие приборы, как правило, универсальны, что позволяет проводить измерения на аккумуляторах различной емкости. К прибору прилагается таблица, позволяющая определить степень заряда, пример ее приведен ниже.

Таблица для определения степени заряда при помощи загрузочной вилки

После подключения прибора показания можно снимать через 6-8 секунд.

Измерение напряжения с не отключенной АКБ

В том случае, когда нагрузочная вилка отсутствует, быстро оценить состояние батареи можно измерив на ней напряжение без отключения от внутренней сети машины. Для обеспечения необходимого уровня нагрузки потребуется включить фары дальнего света и зажечь габаритные огни (при выключенном моторе). В этом случае величина тока нагрузки будет около 10 Ампер. Заряд можно считать достаточным, если в процессе проверки напряжение не опустится ниже 11,2 Вольт (для устройств на 12 В).

В качестве альтернативы, используется метод снятия показаний в процессе запуска мотора. В этом случае при нормальном заряде прибор покажет 9,5 Вольт или больше. Если показания окажутся ниже, это говорит о критичной разрядке. Следовательно, требуется зарядка от внешнего ЗУ.

Заметим, что в последнем варианте низкие показания напряжения возможны при неисправном стартере.

Завершая тему об измерении напряжения на контактах батареи, следует обратить внимание на точность измерительного прибора. При определении уровня заряда мы оперируем десятыми долями вольта, следовательно, погрешность даже в один процент вызовет ошибку на порядок выше, то есть около 10%. Погрешностью в 5% увеличит такую ошибку до 50%, что делает оценку заряда вообще бессмысленной. Исходя из этого, желательно использовать приборы, у которых погрешность будет на уровне 0,1%.

Определение заряда при помощи гидрометрического индикатора

У некоторых батарей имеется специальный глазок, который называют гидрометрическим индикатором, с помощью которого можно оценить уровень заряда.

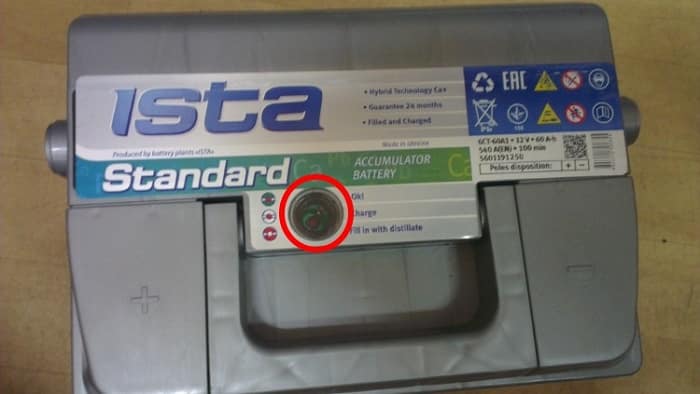

Аккумулятор ISTA c гидрометрическим индикатором

Благодаря таким устройствам можно определить состояние заряда, не используя для этой цели никакие измерительные приборы, что довольно удобно и практично.

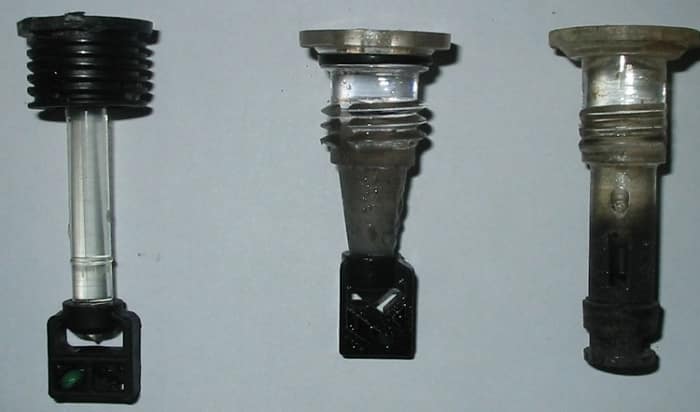

Внешний вид гидрометрических индикаторов

Данное устройство устанавливается в одну из банок. Конструктивно оно представляет собой прозрачную трубку, именуемую световодом, в конце которой закреплена пластиковая втулка с негерметичной трубкой V – образной формы. Внутри последней располагается поплавок, окрашенный в зеленый цвет. Материал поплавка подобран так, чтобы он приобретал плавучесть при плотности 1,226 г/см³ и температуре 22°С. При таких условиях он виден через глазок, что говорит о заряде, превышающем 60% (А на рис. 7).

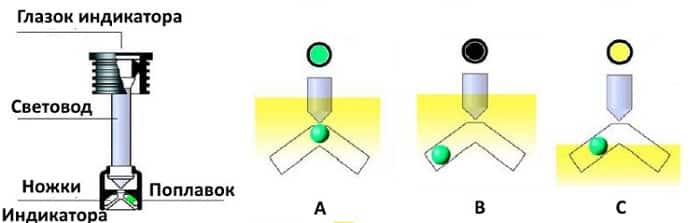

Рисунок 7. Устройство и принцип работы индикаторов заряда

При снижении заряда плотность электролита уменьшается, и поплавок тонет, скатываясь в одну из ножек. В этом случае глазок будет оставаться темным (В на рис.7). Это сигнализирует о том, что требуется подзарядка.

В том случае, когда уровень электролита опускается ниже допустимого (С на рис.7) наблюдатель в глазок увидит отраженный свет. Это означает, что необходимо добавить дистиллят.

У данного способа определения заряда есть два существенных недостатка:

1. При морозе плотность электролита возрастает, соответственно, индикатор может отобразить нормальный уровень заряда, когда фактически он будет меньше нормы.
2. Индикатор установлен в одну банку, поэтому отображает только ее состояние.

Ток и время зарядки

Чтобы определить время зарядки необходимо воспользоваться следующей формулой: .

При этом емкость должна указываться фактическая, а не полная, например, при 50% заряде устройства с емкостью 40 А*ч, в формулу следует вставлять значение 20 А*ч.

Производители рекомендуют производить зарядку током величиной на порядок меньшим полной емкости батареи. То есть, если эта величина составляет 40 А*ч, то I_{зарядки} должен быть 4 А (40*0,1).

Приведем пример расчета для АКБ 40 А*ч с зарядом 0%(менее 25%) и 50%. В первом случае мы получим (40/4)*1,4 = 14 часов. Во втором варианте – (20/4) * 1,4 = 7 часов.

Заметим, что на сильно разраженную батарею желательно подавать меньший ток, что соответственно приведет к увеличению времени процесса.

Напряжение выставлять нет необходимости, в ЗУ оно устанавливается автоматически в соответствии с типом устройства.

Как производить зарядку автомобильного аккумулятора?

Кратко распишем алгоритм действий:

1. Подготовительный этап. Он начинается с чистки снятого АКБ, чтобы удалить с него грязь и кислотные остатки. Сделать это можно ветошью, смоченной в растворе соды.

Если устройство снабжено пробками, то выкручиваем их, это обеспечит выход для газов, образующихся в процессе.

Проверяем уровень заполнения электролитом, в том случае, если он ниже нормы, добавляем дистиллят.

2. Подключение к внешнему ЗУ. Делать это необходимо в соответствии с маркировкой прибора и аккумулятора. Изменение полярности приведет к полной разрядке и может вывести ЗУ из строя. Соединительные провода должны быть, как минимум, Ø 1,3 мм, что соответствует сечению 1,0 мм². Нельзя нарушать полярность при зарядке АКБ
3. Процесс зарядки. Распишем его подробно. Теоретически зарядка может производиться током, величина которого соответствует не достающей емкости. Например, если составляет 50% от 40 А*ч, то ток устанавливается величиной 20 А, после чего постепенно снижается вплоть до полной зарядки. На этом принципе работают автоматические ЗУ. Плюс таких устройств снижение времени процесса, серьезный минус – высокая стоимость.

Ручной режим требует большего времени. Принцип его расчета, как и тока зарядки, был расписан выше.

После расчетного времени, можно понизить ток до величины 0,6 А и оставить батарею заряжаться в этом режиме еще несколько часов. Такой способ гарантирует полную зарядку.

4. По окончанию процесса, устанавливаем заряженную батарею на место и подключаем ее к внутренней сети машины.

Калькулятор времени зарядки аккумулятора

Советы и рекомендации от специалиста

Допускается производить зарядку, без  демонтажа батареи. Но в этом случае необходимо предварительно отключить от нее массу.

Необходимо использовать только соответствующие ЗУ, зарядки от телефонов и ноутбуков для этого не подходят. Правда последние теоретически можно использовать, если у них соответствует напряжение, но для этого во избежание КЗ потребуется установить ограничитель тока. Его роль может играть лампочка от фары, подключенная последовательно ЗУ. Сколько уйдет времени на зарядку несложно рассчитать, с учетом, что у таких устройств ток зарядки не превышает 2 А.

Производить зарядку на морозе нельзя, предварительно АКБ необходимо вынуть из машины и оставить на несколько часов в теплом помещении.

5 практических советов по эксплуатации литий-ионных аккумуляторов

Литий-ионные аккумуляторы не столь «привередливы», как их никель-металл-гидридные собратья, но все равно требуют определенного ухода. Придерживаясь пяти простых правил, можно не только продлить жизненный цикл литий-ионных аккумуляторных батарей, но и повысить время работы мобильных устройств без подзарядки.

Не допускайте полного разряда. У литий-ионных аккумуляторов отсутствует так называемый эффект памяти, поэтому их можно и, более того, нужно заряжать, не дожидаясь разрядки до нуля. Многие производители рассчитывают срок жизни литий-ионного аккумулятора количеством циклов полного разряда (до 0%). Для качественных аккумуляторов это 400-600 циклов. Чтобы увеличить срок службы вашего литий-ионного аккумулятора, чаще заряжаете свой телефон. Оптимально, как только показатель заряда батареи опустится ниже отметки 10-20 процентов, можете ставить телефон на зарядку. Это увеличит количество циклов разряда до 1000-1100.
Данный процесс специалисты описывают таким показателем как Глубина Разряда (Depth Of Discharge). Если ваш телефон разряжен до 20%, то Глубина Разряда составляет 80%. В нижеприведенной таблице показана зависимость количества циклов разряда литий-ионного аккумулятора от Глубины Разряда:

Разряжайте раз в 3 месяца. Полный заряд на протяжении длительного времени также же вреден для литий-ионных аккумуляторов, как и постоянная разрядка до нуля.
Из-за крайне нестабильного процесса заряда (мы часто заряжаем телефон как придется, и где получится, от USB, от розетки, от внешнего аккумулятора и тд.) специалисты рекомендуют раз в 3 месяца полностью разряжать аккумулятор и после этот заряжать до 100% и подержать на зарядке 8-12 часов. Это помогает сбросить так называемый верхний и нижний флаги заряда аккумулятора. Более подробно об этом можно прочитать здесь.

Храните частично заряженными. Оптимальным состоянием для длительного хранения литий-ионного аккумулятора является уровень заряда от 30 до 50 процентов при температуре 15°C. Если же оставить батарею полностью заряженной, со временем ее емкость существенно снизится. А вот аккумулятор, который долгое время пылился на полке разряженным до нуля, скорее всего, уже не жилец – пора отправлять его на утилизацию.
В нижеприведенной таблице показано сколько остается емкости в литий-ионном аккумуляторе в зависимости от температуры хранения и уровня заряда при хранении в течение 1 года.

Используйте оригинальное зарядное устройство. Мало кто знает, что зарядное устройство в большинстве случаев встроено непосредственно внутрь мобильных устройств, а внешний сетевой адаптер лишь понижает напряжение и выпрямляет ток бытовой электросети, то есть напрямую на батарею не воздействует. Некоторые гаджеты, например цифровые фотокамеры, лишены встроенного зарядного устройства, и поэтому их литий-ионные аккумуляторы вставляют во внешний «зарядник». Вот тут-то использование внешнего зарядного устройства сомнительного качества вместо оригинального может негативно сказаться на работоспособности батареи.

Не допускайте перегрева. Ну а злейшим врагом литий-ионных аккумуляторов является высокая температура – перегрева они напрочь не переносят. Поэтому не допускайте попадания на мобильные устройства прямых солнечных лучей, а также не оставляйте их в непосредственной близости от источников тепла, например электрообогревателей. Максимально допустимые температуры, при которых возможно использование литий-ионных аккумуляторов: от –40°C до +50°C

Также, вы можете посмотреть Часто Задаваемые Вопросы по аккумуляторам на нашем сайте.
