Датчики температуры охлаждающей жидкости — обзорная статья

Датчик температуры — деталь электрической системы автомобиля, которая может изменять свои электрические характеристики в зависимости от температуры.

По функции температурные датчики делятся на:
Датчики температуры для блока управления двигателем.

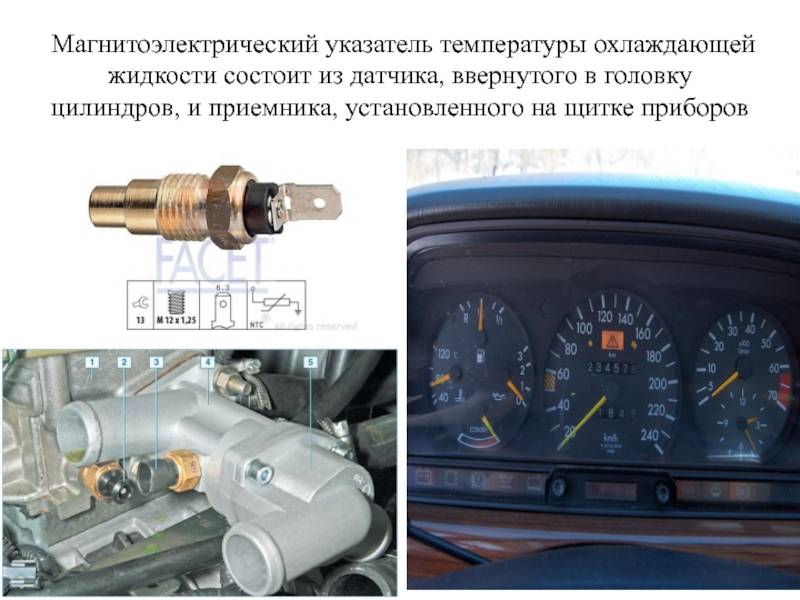

Датчики температуры для указателя (стрелки) приборной панели.
Датчики с несколькими функциями.
Датчики температуры на сигнальную лампу приборной панели (термовыключатели).
Датчики включения вентилятора (термовыключатели).

Датчики температуры для блока управления двигателем, датчики для указателя на приборной панели, датчики с несколькими функциями изменяют свое электрическое сопротивление в зависимости от температуры. В основе их работы лежит эффект изменения сопротивления различных электропроводящих веществ в зависимости от температуры. У большинства металлов с ростом температуры электрическое сопротивление возрастает то есть они обладают позитивным электрическим коэффициентом (PTC — positive temperature coefficient). Для полупроводников характерен отрицательный температурный коэффициент (NTC — negative temperature coefficient) — то есть уменьшение электрического сопротивления с ростом температуры.

В зависимости от конструкции датчика он может иметь один, либо несколько контактов. Если контакт один, то сопротивление измеряется между контактом и корпусом датчика (Рис.1). Если контактов 2, то сопротивление измеряется между ними (Рис.2, Рис.3). Если контактов много, то возможны самые различные варианты (Рис.4, Рис.5).

Подавляющее большинство температурных датчиков имеет резьбовое крепление (Рис.6-Рис.9), хотя, бывают исключения (Рис.10), соответственно датчики имеют шестигранный участок корпуса под ключ различных размеров. По форме резьба может быть цилиндрической или конической, отличаться диаметром и шагом, так же датчики могут иметь уплотняющую прокладку или же не иметь таковую. Форма электрических разъемов может быть самой разнообразной.

Датчики температуры на сигнальную лампу приборной панели работает по принципу замыкания либо размыкания цепи при достижении определенной температуры. Если датчик с одним контактом, то размыкание/замыкание происходит между контактом и корпусом. В этом случае датчики бывают разомкнутые в холодном положении (Рис.11) и замкнутые в холодном положении (Рис.12). Если у датчика два контакта, то размыкание/замыкание происходит между этими контактами. В этом случае датчики, так же бывают разомкнутые в холодном положении (Рис.13) и замкнутые в холодном положении (Рис.14). Так же встречаются двухконтурные датчики (Рис.15).

Датчики включения вентилятора по устройству, принципам работы и вариантов конструкции идентичны датчикам на сигнальную лампу.

Симптоматика выхода температурного датчика из строя зависит от того, какую функцию выполнял данный датчик. Если вышел из строя датчики температуры для блока управления двигателем, то может наблюдаться неустойчивый запуск двигателя (машина плохо заводится), неустойчивые обороты двигателя, снижение мощности двигателя. Если произошла поломка датчика температуры для указателя (стрелки) приборной панели, то наблюдаются неправильные показания этой стрелки. Если ломается датчик температуры на сигнальную лампу приборной панели или датчики включения вентилятора то наблюдается неправильная работа либо сигнальных ламп либо вентиляторов.

Температурные датчики, хотя и являются элементом электрической системы автомобиля, но от их правильной работы зависит в определенной степени и работоспособность системы охлаждения. Это касается датчиков включения вентиляторов охлаждения радиатора охлаждения двигателя. В ряде автомобилей при неисправном датчике включения вентилятора может произойти перегрев двигателя со всеми вытекающими неприятными последствиями.

При поломке температурного датчика его необходимо заменить на новый, так как ремонт старого датчика в кустарных условиях невозможен и нецелесообразен. При подборе датчика нужно быть очень внимательным и использовать только подходящий для данного случая датчик. Это связано с большим разнообразием используемых в автомобилях датчиков, которые даже при внешнем сходстве могут иметь различные электрические характеристики могут различаться зеркально.

Датчик температуры охлаждающей жидкости – описание устройства + Видео » АвтоНоватор

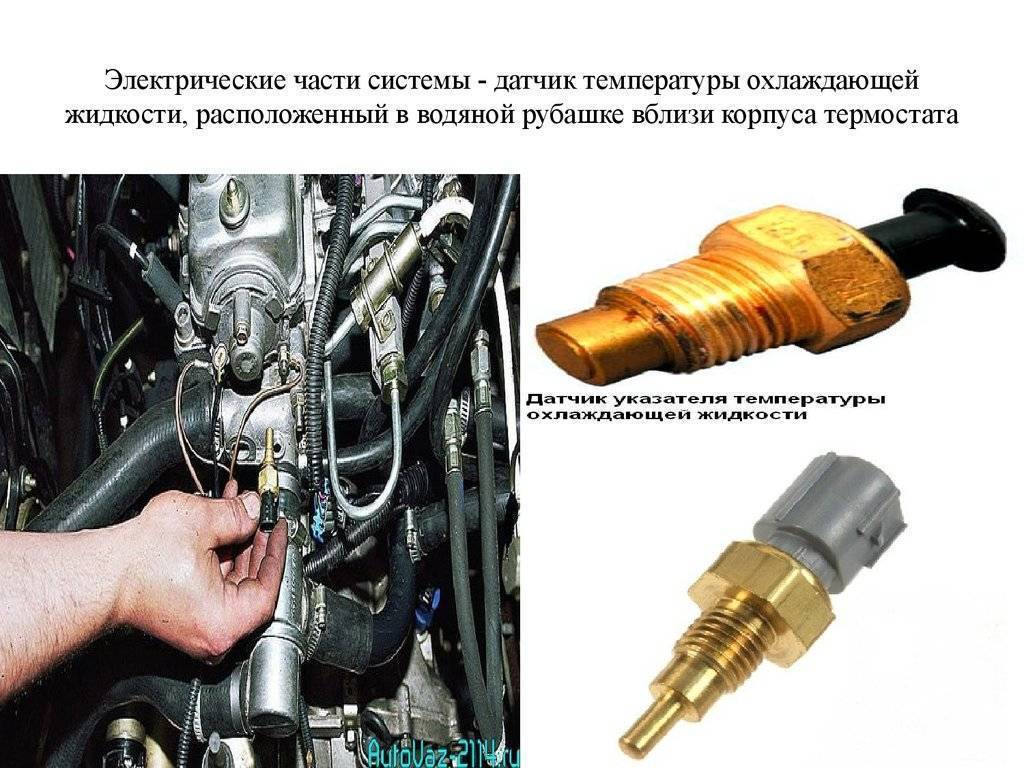

В системе охлаждения ДВС имеется датчик температуры охлаждающей жидкости (сокращенно – ДТОЖ), который измеряет температуру этой самой жидкости с целью образования оптимальной по всем показателям топливной смеси.

Зачем нужен датчик температуры охлаждающей жидкости?

ДТОЖ необходим для постоянного контроля температурных (внутренних) показателей двигателя автомобиля. При работе мотора жидкость, используемая для его охлаждения, «забирает» тепло цилиндров. При этом, естественно, изменяется температура головок и блока цилиндров. Данные изменения как раз и улавливает датчик указателя температуры охлаждающей жидкости, отсылая информацию о них на ЭБУ (электронный блок управления) транспортного средства.

ЭБУ воспринимает сигнал ДТОЖ (каждый сигнал имеет свой номер) и понимает, в каком состоянии находится мотор автомобиля (функционирует при заданной температуре, прогревается, является холодным либо перегретым).

Эти сведения очень важны для системы управления ДВС, так как именно благодаря им она может подправлять все основные показатели функционирования двигателя автомобиля. Зная температуру «сердца» авто, ЭБУ подбирает оптимальный режим его работы, что благотворно сказывается на качестве управления транспортным средством.

Работа описываемого нами датчика позволяет управляющей системе выполнять далее указанные функции:

• Выставление запаздывания и опережения зажигания. Правильно выставленный угол зажигания гарантирует существенное уменьшение объема отработавших газов, снижение расхода горючего, а также он оказывает влияние на ряд важных параметров рациональной эксплуатации ДВС.
• Обогащение бензина (для авто с системой впрыска топлива). Как только блок управления принимает сообщение о малой температуре двигателя (холодный мотор), он сразу же повышает продолжительность импульса на форсунки, что обеспечивает отсутствие колебаний при прогреве ДВС и оптимизацию его функционирования на холостом ходу.
  При увеличении температуры блок начинает обеднять горючую смесь, за счет чего происходит уменьшение выхлопа и снижение расхода бензина. Если ДТОЖ неисправен, ЭБУ делается «слепым», а это становится причиной потери, загрязнения и чрезмерного (никому ненужного) обогащения смеси.
• Контроль и изменение параметров горючей смеси при разомкнутом и замкнутом контуре. Если имеется неисправность ДТОЖ, блок управления не реагирует на сообщения кислородного датчика (пока хладагент не обретет требуемой температуры), а значит, ЭБУ не будет иметь обратной связи (ведь он не видит номер сигнала) и не сможет улучшать холостой ход и обогащать топливную смесь при холодном моторе. По сути, его работа будет полностью нарушена.

Что собой представляет современный ДТОЖ – его устройство

Еще совсем недавно датчик температуры охлаждающей жидкости (механический) являлся обычным термореле, которое могло лишь поддерживать при закрытом контакте температуру двигателя на номинальном показателе, да обогащать при открытом контакте топливно-воздушную смесь. Сейчас устройство ДТОЖ стало более современным, что и позволило расширить его функциональность, а также свести к минимуму его поломки (датчик наших дней редко глючит, схема его работы более продуманна и надежна).

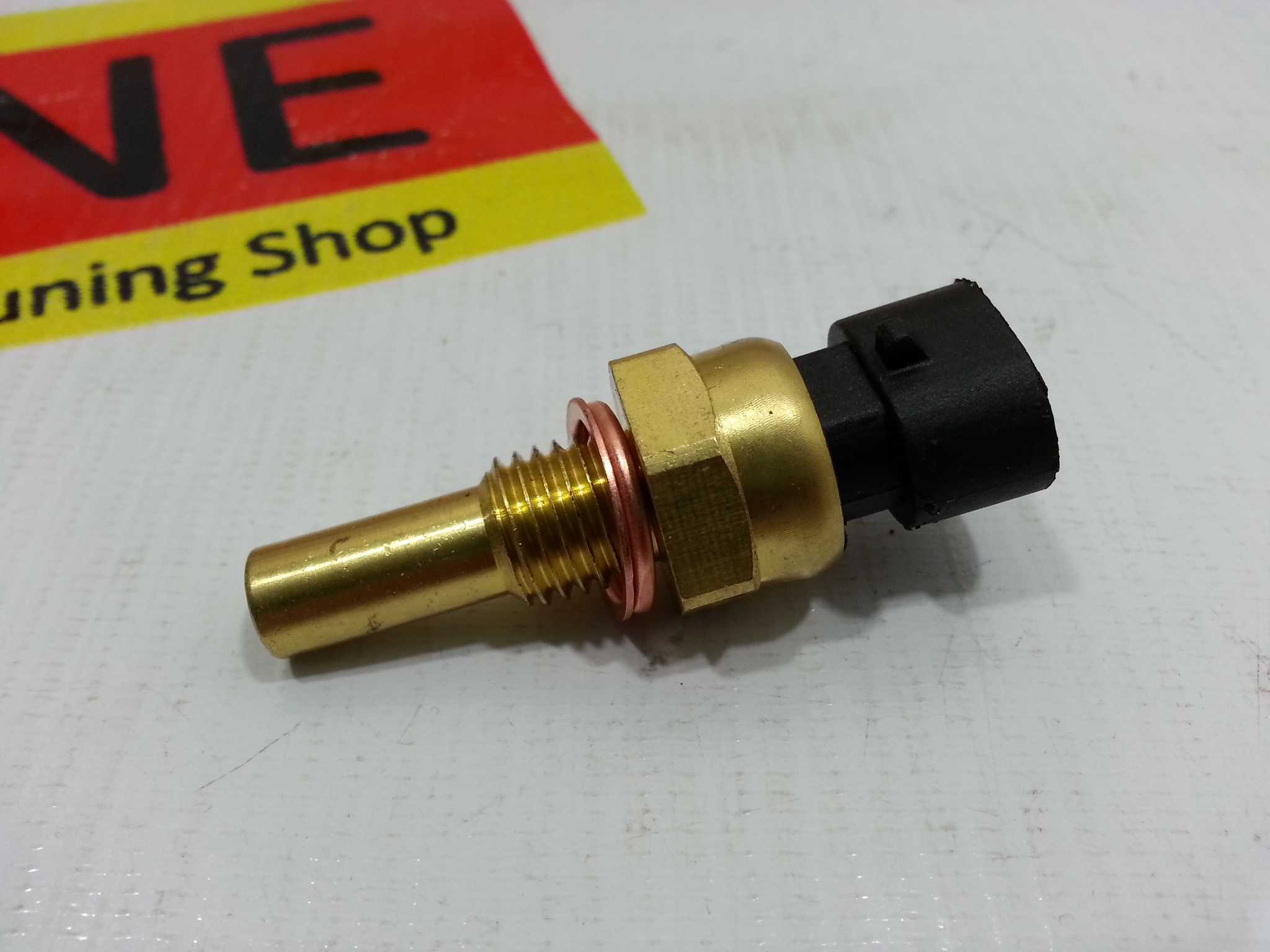

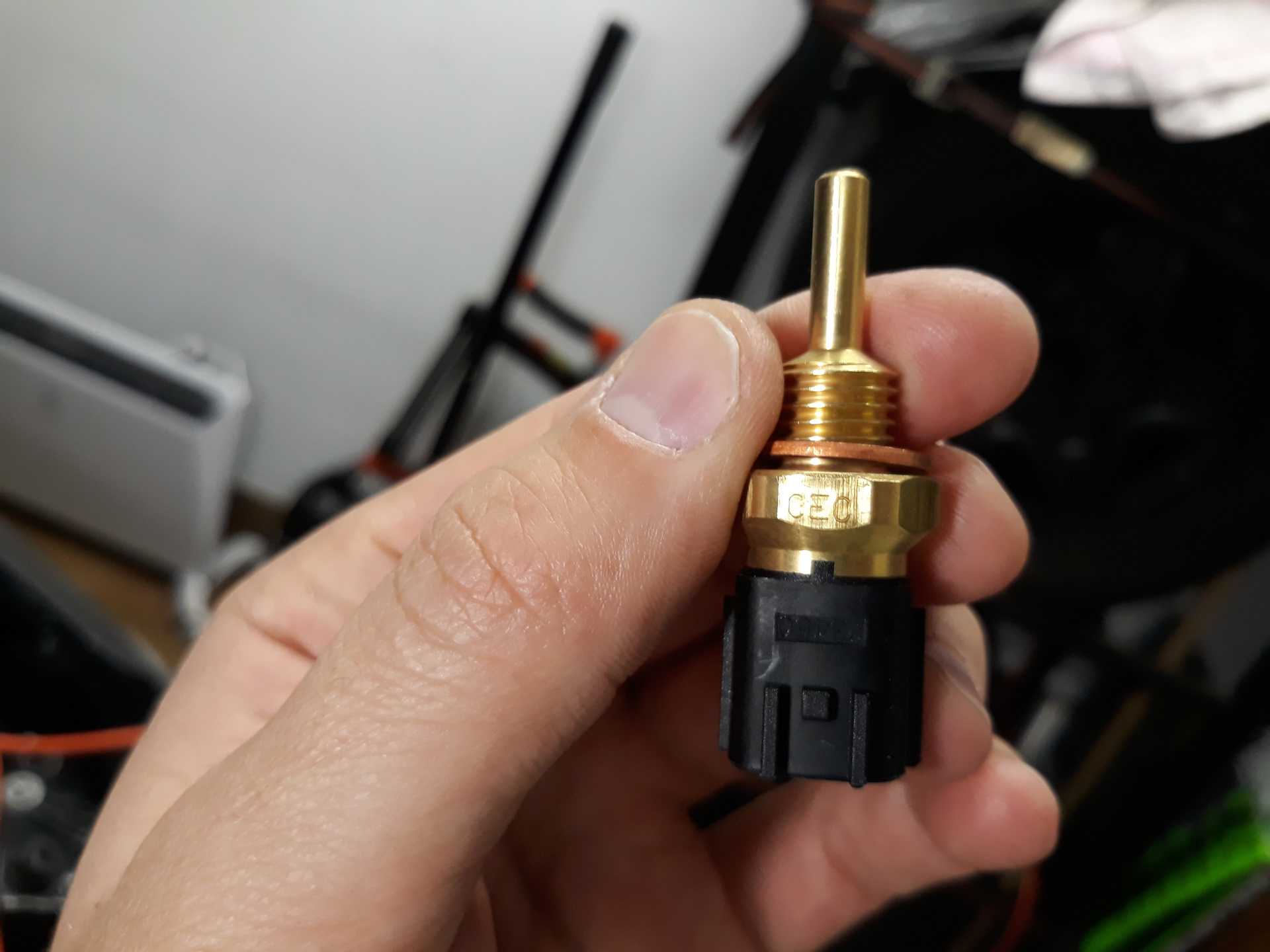

Современный датчик температуры охлаждающей жидкости представляет собой специальный резистор (его правильное название – термистор), который способен мгновенно изменять свое сопротивление при изменении температуры. Производят такие резисторы из оксида никеля, кобальта и аналогичных материалов, обладающих полупроводниковыми характеристиками. При повышении температуры в термисторе наблюдается повышение числа свободных электронов. Это приводит к тому, что его сопротивление уменьшается.

Описываемый резистор, изменяющий свое сопротивление, «прячут» в теплопроводный защитный корпус, оснащенный соединительным разъемом (электрическим) и специальной крепежной резьбой. Так как температурный коэффициент термистора является отрицательным, датчик имеет максимальное сопротивление в тех случаях, когда мотор холодный. При повышении температуры сопротивление становится меньше, при этом снижается и напряжение ДТОЖ (изначально оно составляет около пяти вольт). Ориентируясь на все эти «скачки», ЭБУ определяет температуру жидкости для охлаждения.

Проверка датчика температуры охлаждающей жидкости

Любая серьезная неисправность ДТОЖ (датчик глючит, его работа только путает ЭБУ, а не помогает и так далее) решается одним способом – выполняется его замена. Но спешить с этим делом не стоит. Разумнее будет провести диагностику ДВС на компьютере, который за пару минут исследует датчик и параметры всей системы охлаждения, а затем выдаст номер (код) ошибки или нескольких ошибок, которые не дают ДТОЖ нормально работать. Зная такой номер, можно сбросить ошибку и спокойно уезжать с автосервиса.

Если же замена действительно необходима (после сброса ошибок он, как и раньше глючит), желательно найти оригинальный ДТОЖ (маркировка изделия имеется на датчике). Специалисты категорически не советуют ставить «левое» изделие, так как его подключение в большинстве случаев не приносит ожидаемого результата. Неоригинальный датчик глючит практически сразу, какая бы фирма его не выпустила.

Диагностику неисправностей датчика охлаждения можно провести визуально. При таком осмотре удается обнаружить следующие проблемы: утечку жидкости для охлаждения; появление трещин в ДТОЖ; ржавление зажимных приспособлений.

Замена устройства при таких неисправностях, конечно же, не требуется. А вот для более серьезного анализа работоспособности интересующего нас элемента необходимо измерить его напряжение и сопротивление. Эти величины определяют при помощи вольтметра и осциллографа (цифровые приборы, которые используются на любой современной СТО), а затем сравнивают полученные значения с теми, которые указаны в техтребованиях к датчику.

Грамотная диагностика ДТОЖ дает возможность со стопроцентной гарантией определить причины его неисправности, например, следующие:

• вышедший из строя вентилятор охлаждения или термостат;
• обрыв проводки;
• потерю напряжения или короткое замыкание и многие другие.
