Как производят автомобильный термостат…

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу продолжить разговор о системе охлаждения. Автомобильный термостат расположен в системе охлаждения двигателя, между двигателем и радиатором охлаждения. Пока температура охлаждающей жидкости в системе охлаждения ниже заданной рабочей температуры, термостат автомобиля перекрывает канал движения жидкости к основному радиатору. По мере прогрева двигателя охлаждающая жидкость нагревается до рабочей температуры 95-97˚С и клапан автомобильного термостата открывается, тем самым позволяя охлаждающей жидкости двигаться по большому кругу через основной радиатор.  Основной радиатор охлаждения жидкости сбрасывает часть температуры от воздушного потока и уже частично охлажденная жидкость вновь возвращается в рубашку охлаждения двигателя, тем самым спасая его от перегрева.

Как же устроен термостат автомобильный, и по какому принципу осуществляется его работа?

 Основным рабочим компонентом автомобильного термостата  является смесь воска. Когда охлаждающая жидкость нагревается, то воск начинает быстро плавиться, затем клапан термостата открывается, открывая канал для охлаждающей жидкости системы охлаждения по большому кругу. Смесь из воска при нагревании плавится достаточно быстро благодаря примеси меди, графита, алюминия.

При нагревании воска он переходит из твердого состояния в жидко образное состояние, при этом расширяясь по объему, начинает давить на штырь, который жестко связан с клапаном от того, что некуда деваться клапан приоткрывается. Тем самым происходит процесс срабатывания автомобильного термостата, приводя циркуляцию жидкости по большому кругу через основной радиатор охлаждения.

Процесс приготовления смеси из воска…

 Смешав воск с перечисленными выше примесями, его нагревают и в расплавленном состоянии заливают на специально приготовленные пресс формы. Спустя некоторое время смесь остывая, застывает. Полученные таким образом пластины воска, меди, графита и алюминия достают из разливочных пресс форм далее измельчают на мелкие гранулы.

Гранулированный воск засыпают в специальный аппарат, на подобии аппарата используемого фармакологией для приготовления различных таблеток «пилюль». Аппарат путем сдавливания прессует гранулы комбинированного воска на подобие, цилиндрических капсул.

Следующим этапам изготовления автомобильного термостата структурой производства является изготовление специальных колпачков, куда будут помещены цилиндрические капсулы воска. Для этого рабочие операторы заправляют специальную медную ленту в станок. В итоге получается отформованный полый цилиндр, напоминая форму стаканчика с внешним буртом.

Способ изготовления колпачков…

 Первоначально машина вырубает из ленты круги на подобии пятаков, из которых потом поэтапно, согласно заложенной программе станка формирует колпачки. Готовые колпачки устанавливаются на круговой конвейер, где в каждый колпачок машина помещает капсулу воска.

Затем в каждой капсуле проделывается отверстие, куда машина вставляет резиновую прокладку, изготовленную на производстве «рти» резинотехнических изделий из резиновой смеси в отверстие капсулы и закрывает ее латунной крышкой.

Далее машина под давлением прижимает колпачок, к крышке закрывая его полностью герметично.

Затем машина вставляет в отверстие крышки стальной штырь, который будет открывать, и закрывать клапан автомобильного термостата системы охлаждения. Штырь вставляется в тело, ранее запрессованной резиновой муфты находящейся в восковой капсуле.

Термостаты ВАЗ 2101-2115

Когда автомобильный термостат начинает работать, то расплавленный воск расширяется и сдавливает резиновую муфту, которая выдавливает стальной штырь из капсулы. Штырь, как уже говорилось выше, начинает в свою очередь давить на клапан и он открывается, заставляя тем самым термостат работать.

В процессе изготовления термостата структурой производства его нагревают до температуры его срабатывания на автомобиле, и калибровочная машина сжимает тело цилиндра до тех пор, пока штырь не поднимется из цилиндра на величину, достаточную для того, чтобы открылся клапан.

Потом откалиброванные детали поступают в машину, которая подсоединяет этот клапан с цилиндром. Тело самого клапана состоит из двух частей из нержавеющей стали. Машина укладывает их друг на друга на тонкий конец колпачка. Затем прижимает клапан к концу цилиндра и закрепляет его на широком конце.

Перед нами на видео показаны два цилиндра: слева цилиндр до установки клапана, а справа цилиндр уже с напрессованным термоэлементом. Одновременно в другой пресс закладывается лента из покрытой смазкой нержавеющей стали для штамповки фланца (верхний конец термостата). Аналогично с цилиндром машина по заданной программе штампует фланец в несколько этапов, где он в конце принимает законченную форму.

Наступает заключительный этап окончательной сборки автомобильного термостата. Сначала устанавливается стальная основа термостата, затем следом ставится стальная пружина, которая должна закрыть клапан, когда остынет охлаждающая жидкость. Следующим шагом вставляется цилиндр и сверху цилиндра надевается фланец. Клепальная машина соединяет заклепками крышки термостата воедино и одновременно с этим сглаживает края заклепок.

Далее сборочная машина устанавливает два фиксатора штыря, которые не позволят ему выпасть из резиновой прокладки. Это последняя операция по изготовлению и автомобильный термостат полностью готов к работе.

Теперь на видео происходит демонстрация работы термостата, путем его нагрева газовой горелкой, имитируя тем самым его реальную работу системой охлаждения автомобиля.

После нагрева расплавленный воск, расширяясь, выталкивает штырь наверх, а после охлаждения клапан вновь возвращается на свое первоначальное место. Таким образом, термостат машины спасает двигатель от закипания, когда вы двигаетесь по дорожным пробкам или на крутую гору, обеспечивая его сохранность от перегрева.

 Видео:

Видео выше наглядно демонстрирует не только поэтапный процесс изготовления термостата структурой производства, но и показывает на простом примере принцип его работы, расширяя знания автолюбителей о системе охлаждения двигателя к которому относится термостат машины.

Вам так же будет интересно:

Процесс регулировки клапанного механизма 2101-07

ТО системы охлаждения двс

Термостат на ВАЗ – как работает, назначение и устройство

Добрый день, дорогие друзья. Важной деталью системы охлаждения двигателя автомобиля является термостат. Он отвечает за регулировку температуры охлаждающей жидкости, не позволяет перегреться мотору и дает возможность быстро ему нагреться в зимнее время. Как это он делает? – Рассмотрим в сегодняшней статье. Разберемся, как работает термостат ВАЗ, его конструкцию, подробно поговорим о его назначении в системе.

Обсудим, как проверять термостат ВАЗ 2106, не снимая его, как понять, что он не открылся, по каким признаком определить его неисправность. Озвучим температуру его открытия на автомобилях ВАЗ 2101-07.

Назначение

Он нужен для контроля температуры охлаждающей жидкости, циркулирующей через него. Как он это делает? – Он открывается, пуская тосол по большому контуру охлаждающей системы и, при понижении температуры до определенной величины, закрывается.

В закрытом положении охлаждайка движется по малому кругу, минуя радиатор. Поэтому она начинает нагреваться. Достигнув значения, например, ВАЗ 2101 температура открытия термостата 80 градусов – он открывается. Жидкость в таком случае протекает через основной радиатор и охлаждается. Затем он закрывается. Этот процесс происходит многократно в течение всей работы двигателя. Так поддерживается оптимальный температурный режим ДВС автомобиля.

Из чего он состоит

1. Корпус. Он сделан из нержавеющей стали
2. Основной клапан – обеспечивает циркуляцию охлаждающей жидкости через радиатор
3. Клапан малого контура – его название говорит само за себя
4. Пружина. За счет силы упругости она возвращает клапаны в исходное положение, закрывая их
5. Цилиндр с техническим воском и шток. Шток толкает клапаны, открывая их

Цилиндр с воском

В конструкции он занимает важное место. В нем находится воск, который при нагревании расширяется. В полости цилиндра находится резиновая муфта, внутри расположен внутренний конец штока. Его наружная часть находится за пределами цилиндра.

При нагревании воска до определенной температуры он расширяется. В отечественных моделях ВАЗ она составляет 80 градусов. Муфта со штоком выдавливается наружу, упираясь в корпус.

Клапана

К цилиндру сверху и снизу припаяны, в некоторых случаях закреплены заклепками, два металлических круга разного диаметра. В корпусе термостата они служат роль запорных клапанов. Нижний, относительно подвижного штока – клапан малого контура, верхний – большого.

Пружины

В конструкции предусмотрены две пружины. Они помогают клапанам «вернутся» в исходное положение после остывания охлаждающей жидкости, надежно изолировав два циркуляционных контура системы друг от друга.

Сам термостат помещен в цилиндрический корпус с тремя патрубками. Два соединяются с разными контурами циркуляции, третий с водяным насосом (помпой).

Видео, как устроен и как изготовляют термостат:

Принцип работы термостата

Он для всех моделей одинаковый, как для отечественного автопрома, так и авто иностранного производства. Отличие в температуре открытия термостата и конструктивных особенностях. Например, существуют электрические, где температуру открытия регулирует специальный нагревательный элемент. Сейчас речь пойдет только о механических, установленных в большинстве автомобилях.

В исходном положении клапан большого круга закрыт, открыт только малого. Охлаждающая жидкость с блока цилиндров поступает в корпус. Через открытый клапан она циркулирует по малому контуру – с блока цилиндров и головки двигателя проходит через термостат, насос и возвращается обратно в двигатель.

При достижении температуры открытия 80 градусов, воск в цилиндре расширяется. Выдавливает подвижный шток, который упирается в корпус. Дальнейшее нагревание тосола приводит к большему выходу штока из цилиндра. Так как он уже уперся в корпус, ему выдвигаться больше некуда, он толкает сам цилиндр в обратную сторону.

Как помните, к цилиндру с воском присоединены два клапана. Они вместе с ним начинают двигаться. При этом, клапан большого круга приоткрывается, а малого прикрывается. Циркуляция начинается по двум контурам охлаждения.

При дальнейшем росте температуры, шток выходит на всю длину. Что ведет к полному закрытию клапана малого круга и открытия большого. В этом случае вся жидкость «течет» через радиатор охлаждения и возвращается в двигатель.

Жидкость охлаждается, воск сжимается, шток частично погружается в глубь цилиндра. Клапана за счет возвратных пружин стараются прийти в исходное положение.

Неисправности и как они проявляются

Существует три вида поломок:

1. Клапан малого круга постоянно открыт в независимости от температуры охлаждающей жидкости. Такое происходит при его заклинивании или попадания в него постороннего предмета: накипи, грязи и т.д. В таком положении двигатель всегда будет перегреваться, его температура будет расти до закипания тосола в системе. Потому что, он не циркулирует по большому кругу, не проходит через соты радиаторы, не охлаждается.

Как это проявляется? В движении, воздух, проходя через радиатор, охлаждает его соты, через который проходит жидкость, она отдает тепло. Она остывает. Если термостат заклинило в закрытом положении, то циркуляции по большому кругу не будет, радиатор не будет участвовать в системе охлаждения двигателя, значит, температура будет постоянно расти. Об этом сигнализирует указатель температурного режима мотора. Если ничего не предпринять – жидкость закипит в системе и можно попасть на дорогостоящий ремонт ДВС.

2. Клапан большого контура всегда открыт. Это обратная ситуация. Жидкость будет постоянно циркулировать через радиатор. Двигатель не сможет прогреться до нужных температур. Это приведет к повышенному износу его деталей и перерасходу топлива.

Как проявляется? Мотор работает на холостых оборотах, а его температура не растет. В движении она будет падать. Особенно это заметно в холодное время года.

3. Клапаны заклинены в среднем положении. Жидкость циркулирует по двум контурам. Если авто стоит на месте и двигатель работает на холостом ходу, то подобную неисправность трудно будет заметить. Мотор прогревается, но не с такой скоростью как обычно. При движении автомобиля, температура охлаждающей жидкости будет быстро снижаться.

Как проверить термостат ВАЗ 2106, не снимая его с авто

Заводим двигатель. Через несколько минут щупаем рукой шланг, идущий с блока цилиндра в верхнюю часть корпуса термостата. Если она холодная, а нижний патрубок радиатора теплый – значит, заклинен в открытом положении клапан большого круга, а малого закрыт.

Обратная ситуация. Двигатель нагрелся до рабочей температуры. Пробуем на ощупь верхний и нижний шланги радиатора. Если они с ячейками радиатора холодные, то клапан большого круга закрыт, а малого открыт и заклинен. Вторичным признаком неисправности в подобной ситуации – не включается вентилятор принудительного охлаждения радиатора, если такой установлен.

И последний вариант определение неисправности термостата – двигатель работает несколько минут, по датчику его температура начала подрастать, но еще не дошла до зеленой зоны. Прикладываем руку к шлангам радиатора и на выходе из блока цилиндров. Если их температура одинаковая, то клапана находятся в среднем положении и тосол «течет» по обоим контурам охлаждения.

Определившись с возможными поломками, нужно менять термостат, как это сделать – поговорим в следующих статьях. Всем удачи на дорогах!

Видео по теме

---

Наглядная демонстрация принципа работы термостата:

Термостат — как это работает

Водитель, который хочет всегда иметь исправный автомобиль, должен знать и понимать принципы функционирования всех деталей его «железного коня». Для тех, кто только начал вникать в такую сложную механику, подобная задача может показаться недостижимой. Однако, чем больше удается узнать обо всех системах автомобилях, тем лучше запоминается информация и о каждой, даже самой незначительной, его детали. На нашем блоге мы уже успели ознакомить Вас с особенностями функционирования системы охлаждения двигателя, однако сегодня мы посвятим статью одному из самых важных ее элементов — термостате.

Это устройство является обязательным элементом каждого автомобиля и без него любой двигатель может закипеть. Чтобы понять, как же происходит охлаждение двигателя и какую роль в этом играет термостат, ознакомимся с главными принципами его функционирования, видами и спецификой разных моделей. Отдельно обратимся к вопросу об неисправностях термостатов и тому, как именно можно определить поломку путем простой диагностики.

1. Конструкция, особенности работы и выполняемые функции: все, что нужно знать о термостатах

Если говорить о системе охлаждения двигателя в целом, то охлаждение не является ее единственной функцией. Первоначально, когда заводится еще полностью холодный двигатель, она совсем даже наоборот стимулирует его более быстрый разогрев до уровня рабочей температуры. Но как только этот уровень будет достигнут, температура двигателя начинает нормализироваться и поддерживаться на одном уровне, удобном для двигателя. И все это происходит благодаря такому устройству, как термостат.

Естественно, Вы хотите задать нам вопрос, как работает термостат? Отвечаем. Когда Вы заводите холодный двигатель, охлаждающая жидкость (антифриз или же тосол) поначалу функционирует лишь по малому кругу системы охлаждения. А все это потому, что термостат находится в закрытом состоянии и через него охлаждающая жидкость начнет проходить только после того, как ее температура достигнет

95°С. Благодаря такой небольшой особенности термостата, является возможным не только быстро разогревать двигатель, но и в разы уменьшать его износ, сокращать количество вредных выхлопов. Таким образом, основная функция термостата – это блокирование подачи жидкости в большой круг охлаждения автомобильного двигателя.

Происходит это благодаря специальному клапану, который и задерживает тосол при попытке попасть в радиатор, ограничивая его движение исключительно свободным пространством двигателя. Но как мы уже отметили, одновременно с тем, как температура жидкости достигнет рабочего уровня, этот клапан автоматически открывается и пропускает жидкость по полному кругу, где она имеет возможность охладиться. Происходит это благодаря специальному наполнителю внутри устройства, который способен реагировать на повышение температуры. Если она высокая, наполнитель расширяется, тем самым открывая клапаны. Если низкая – вся процедура происходит с точностью до наоборот.

Функции термостата довольно просты, однако играют огромную роль в исправности работы всего автомобиля. Ознакомившись с таким простым принципом его работы, Вы сами догадаться, где именно это устройство можно найти под капотом машины. Большинство конструкторов последовали такой простой логике и разместили данное приспособление между автомобильным мотором и его радиатором. Однако стоит учесть, что на некоторых автомобилях можно встретить и исключения, которые вызваны особенностями конструкции главного силового агрегата автомобиля или его системы охлаждения.

Из каких рабочих элементов состоит автомобильный термостат?

Основной рабочей деталью, благодаря которой функционирует термостат, является термоэлемент, внутри которого находится сложное по своему составу твердое вещество. Так, оно включает в себя:

— гранулированный воск;

— медь в порошкообразном состоянии;

— такие же порошкообразные графит и алюминий.

Температурные режимы для открывания и закрывания основного клапана устанавливаются соответственно конкретной модели двигателя. Зачастую они находятся в промежутке между 70 и 95°С или же между 100 и 105°С. Чтобы определить это, достаточно посмотреть на корпус термостата, на котором подобная информация должна быть обязательно обозначена. К двигателю термостат подключается благодаря трем патрубкам, каждый из которых выполняет свою функцию:

— входной патрубок – через него жидкость из двигателя поступает в радиатор для охлаждения;

— патрубок перепускного шланга, благодаря которому происходит попадание жидкости в термостат непосредственно из головки самого цилиндра;

— третий патрубок, который обеспечивает подачу жидкости в насос.

Можем заключить, что термостат по своей сути является ни чем иным, как регулятором температурного уровня охлаждающей жидкости двигателя. На некоторых автомобилях, который предназначены для особенно интенсивной эксплуатации, может устанавливаться даже не один, а несколько термостатов. Не смотря на идентичный принцип функционирования, они могут отличаться друг от друга конструкционными особенностями, типом наполнителя или же температурному уровню, на который они способны реагировать. Но чтобы не путать Вас, посвятим разнообразию термостатов отдельный раздел.

2. Какие бывают термостаты: знакомимся с наиболее распространенными видами и их конструктивными особенностями

В первую очередь все термостаты стоит различать по видам, из которых выделяют:

1. Одноклапанные.

2. Двухступенчатые.

3. Двухклапанные.

4. Термостаты с электронным управлением.

Если говорить о них в целом, то следует сразу отметить, что первая тройка функционируют практически по одному и тому же принципу. Так, самый простой вид термостатов, которыми являются одноклапанные, имеет всего одну клапанную тарелку и терморегулирующий элемент, который способен ее закрывать и открывать. Таким образом, такой клапан может либо пропускать охлаждающую жидкость, либо не пропускать, других функций у него нет. Что же касается двухступенчатого термостата – то тут уже имеется целых два клапана, один из которых основной, а второй – вспомогательный. Что же касается двухклапанного термостата, то он состоит из двух затворов, которые являются абсолютно равноправными. Функционируют они по обратной связи друг с другом.

Самым совершенным на сегодняшний день видом термостатов является тот, который обладает возможностью электронного управления. Его конструкция позволяет регулировать открытием/закрытием клапана, что, в свою очередь, позволяет достигать разных режимов функционирования двигателя. Оказывается, что под влиянием разных температурных режимов, можно добиться того, что двигатель будет использовать в разы меньше горючего, при этом, не теряя мощности и не изнашиваясь от такой «хитрой» эксплуатации. Но и это еще не все. Благодаря электронному регулированию стало возможным двухконтурное охлаждение антифриза, что особенно важно при управлении автомобилем в сложных условиях. Но кроме отличий конструктивного характера, каждый все виды термостатов имеет свои особенные принципы функционирования. Их мы и рассмотрим далее

3. В чем заключается принцип работы термостатов разных моделей

По сути, принцип функционирования любого термостата схож с принципом работы реле. Внутренний рабочий элемент, о котором упоминалось выше, имеет форму небольшого цилиндра. Поскольку в состав смеси, которая помещена внутри него, входит искусственный воск, при температуре в 82°С он начинает потихоньку таять. В следствие этого происходит естественное расширение жидкости, которое и выталкивает из цилиндра специальный штырек. Как Вы догадались, данный штырек и открывает клапан. Описанный принцип работы присущ обычному капиллярному термостату и понять его несложно даже восьмикласснику, который прошел основы термодинамики и механики.

Что же касается двухступенчатых термостатов, которые имеют уже два клапана, то тут стоит обратить внимание на некоторые отличия. Основной клапан приводится в действие тем же способом, что и в вышеописанном варианте. Однако, здесь есть еще и вспомогательный клапан, который позволяет усиливать все действия основного. Зачем это нужно, спросите Вы? Ответ будет довольно простым. Дело в том, что в моторах с большим объемом и повышенным давлением работы охладительная жидкость движется под довольно высоким давлением. Поэтому, без «дружественной подмоги» основной клапан не сможет перекрыть трубку, даже если температуры жидкости сильно опустится.

В двухклапанных системах термостатов все происходит еще проще, хотя конструкция у них и сложнее. Поскольку конструкция таких термостатов состоят из двух заслонов, абсолютно независимых друг от друга, то один из них отвечает за движение охлаждающей жидкости по маленькому кругу, а второй – за ее движение по большому кругу. Но как же это возможно? Просто когда открывается один из клапанов, автоматически закрывается один. Ну и наоборот.

И наконец-то мы переходим к термостатам, управляемых электронно. По сути, они функционирует так же, как и обычные одноклапанные. Только вот у описываемых здесь моделей есть одна своя существенная особенность. Терморегуляция клапанов осуществляется при помощи температурного резистора. Именно нагрев этого элемента и дает сигнал для того, чтобы заслонка открылась. Проходит сигнал непосредственно через электронный блок управления, который и управляет клапаном. Правильно запрограммировав блок, Вы сможете сразу почувствовать все достоинства езды на автомобиле с электронным термостатом. Ведь он будет обеспечивать необходимое охлаждение, опираясь на темп езды, сложность дорог и тип Вашего двигателя.

4. Неисправности термостата: к чему нужно быть готовым во время эксплуатации двигателя?

В том, что термостат является очень важной составляющей системы охлаждения двигателя, Вы должны были убедиться исходя из всего вышеописанного материала. Однако, так же как и любой другой механизм, термостат может сломаться, и причины и последствия этого могут проявляться совершенно по-разному. То, что чаще всего поражает термостат и нарушает его работу, является самой обычной коррозией. Последствия, к которым она может привести, могут быть очень разнообразными. Поэтому, рассмотрим неприятные ситуации, которые могут случиться с термостатом и автомобилем, когда на нем вдруг появилась коррозия (хотя сразу отметим, что нижеописанные происшествия могут возникнуть не только по этой причине).

К примеру, термостат находится в полностью закрытом виде, однако неожиданно заклинивает и отказывается пропускать жидкость по большому кругу системы охлаждения. Последствия подобного могут привести к перегреву двигателя. При чем, произойти подобное может при любых погодных условиях и при любой нагрузке на сам двигатель (ну и естественно на термостат). Также, термостат может открываться только наполовину. Это может уберечь мотор автомобиля от закипания, однако он все равно будет эксплуатироваться «на грани».

Бывают случаи, когда клапан «замирает» в полностью открытом или частично открытом положении. Из-за этого двигатель будет нереально долго прогреваться до уровня рабочей температуры. Бывают случаи, когда зимой двигатель вообще не прогревается. Подобная неисправность систему охлаждения сразу же должна Вам указать на то, в чем действительно кроется настоящая причина поломки. Отметим, что при полностью исправной системе охлаждения и при температуре воздуха в 0°С двигатель можно разогреть всего за 5-10 минут. Если же клапан термостата открыт изначально, двигатель не сможет разогреться до температуры выше, чем 70°С. Понятно, что при таком состоянии двигателя Вы не сможете никуда уехать.

Однако, прежде чем приступать к замене или ремонту термостата, необходимо на все 100% убедиться в том, что причина неисправности – это действительно он. Для этого можно провести несколько нехитрых манипуляций, который мы описали в отдельном разделе.

5. Диагностирование исправности термостата

Полную диагностику термостата можно проводить самостоятельно, без автомехаников и других помощников. И так, при обнаружении неисправности системы охлаждения двигателя, следует прибегнуть к одному из нижеописанных вариантов диагностики термостата:

1. Запустите двигатель на холостом ходу, чтобы он смог немного прогреться. Проследите, чтобы стрелка, указывающая на температуру внутри двигателя, не успела дойти до красной отметки. После этого необходимо сразу же выключить двигатель и перейти к осмотру «ситуации» под капотом автомобиля. Сразу же отыщите радиатор и его верхний шланг. Он изготовлен из черной резины и имеет в диаметре примерно 5 сантиметров. Также найдите нижний шланг, который выглядит идентично верхнему (будьте очень осторожны, поскольку шланги могут быть очень горячими; чтобы это понять, иногда достаточно поднести к ним руку). Если датчик показал Вам нормальное прогревание двигателя, а один из шлангов остался холодным – то верный признак того, что клапан не пропускает жидкость и она не попадает в радиатор. В этом случае остается одно – полная замена термостата.

2. Второй способ называют «народным», хотя он и дает не менее точные результаты. Проводить его рационально в том случае, когда изначально Вы заподозрили поломку в другой составляющей системы охлаждения и в результате обширной диагностики уже успели снять термостат с двигателя. Для проверки его исправности, просто поместите устройство в сосуд с водой и начинайте понемногу его подогревать. Учтите, что температура воды должна практически достигнуть температуры закипания (помните о рабочей температуре каждого термостата). После этого Вам будет необходимо всего-навсего визуально оценить, открылся ли клапан, или же нет. Если термостат рабочий – он несомненно откроется, если нерабочий – так и останется в прежнем положении, что требует замены данного термостата на новый.

Касательно второго варианта следует отметить, что иногда для оценки работоспособности термостата его даже не приходится опускать в воду. Речь идет о ситуациях, когда клапан заклинивает в открытом состоянии. Отметить подобное Вы сможете сразу же, как только снимете устройство, предварительно успевшее охладится.

Важно обратить Ваше внимание на ситуацию замены термостата. Для того, чтобы он подошел Вашему автомобиля «как родной», необходимо узнать температуру открывания клапана и уже с этой информацией отправляться за покупкой в специализированный магазин. Думаем, Вы понимаете, что если на обычное авто поставить термостат с температурой открывания клапана свыше 100°С, двигатель постоянно будет перегреваться. Так что будьте внимательны не только на дорогах, но и в автомагазинах. Удачных Вам поездок!

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

что это такое в автомобиле, как работает, неисправности

Одним из наиболее важных компонентов системы охлаждения в автомобиле является термостат. Он отвечает за контроль температуры охлаждающей жидкости и смену режима ее подачи в двигатель. От исправности работы этого небольшого узла непосредственно зависит скорость и эффективность прогрева мотора после запуска, защищенность агрегатов от перегрева. Чтобы иметь возможность оперативно отреагировать на возможные неполадки в функционировании термостата, необходимо понимать его задачи и конструкцию.

Что такое термостат и для чего он нужен

С точки зрения механики термостат – это автоматический температурный контроллер, отвечающий за поддержание требуемого температурного уровня в замкнутой термодинамической системе. Устройства данного типа широко используются в самом разном нагревательном оборудовании, включая бытовые и промышленные приборы. В конструкцию автомобильного двигателя термостат добавляется для управления подачей антифриза (тосола) в системе охлаждения. Благодаря этому компоненту обеспечивается:

• оптимальный по времени прогрев двигателя и салона машины;
• поддержание температуры двигателя на постоянному уровне, предотвращение его избыточного охлаждения и перегрева;
• оптимизация расхода топлива;

Кроме того, благодаря использованию термостата увеличивается рабочий ресурс двигателя, так как сокращается временя работы двигателя в экстремальных температурных диапазонах.

Как работает термостат в автомобиле

Главная задача термостата – управление клапаном и, соответственно, потоком охлаждающей жидкости, в системе охлаждения двигателя.  Для этого в конструкции термостата предусмотрен особый термочувствительный элемент.

Основными элементами в конструкции автомобильных термостатов независимо от их модели являются:

• корпус;
• входные патрубки – по одному для большого и малого кругов циркуляции антифриза;
• выходной патрубок;
• перепускной клапан, обеспечивающий движение охлаждающей жидкости по малому кругу;
• основной клапан, открывающий большой круг;
• термочувствительный элемент.

Корпус устройства может быть металлическим (латунным, медным) либо пластиковым. Для заполнения термочувствительного элемента, как правило, используется вещество на основе технического воска. При достижении температуры в +82 градуса воск начинает таять, увеличивается в объеме и давит на крышку клапана, в результате чего он открывается. Для более эффективного таяния в технический воск добавляют различные присадки – медные, алюминиевые либо графитовые порошки.

Пока двигатель не набрал требуемую температуру, охлаждающая жидкость также остается холодной, поэтому пропускной клапан закрыт, а антифриз движется по малому кругу – непосредственно вокруг ГБЦ и самого блока цилиндров. А когда температура в двигателе поднимается до рабочих значений (примерно 75-95 градусов) термочувствительный элемент реагирует на это и открывает клапан, после чего антифриз выходит на большой круг, обеспечивая полноценное охлаждение силовой установки.

Возможные неисправности термостата

При своем большом значении этот элемент характеризуется относительно небольшим сроком службы – в среднем менять термостат приходится каждые 2-3 года. Поэтому следует заранее разобраться, какие неисправности могут возникнуть в нем. Как правило, автомобилисты сталкиваются с 3 основными проблемами в его работе:

• Клапан термостата не закрывается. При этой поломке охлаждающая жидкость сразу после запуска двигателя будет поступать в большой круг циркуляции. В результате этого вам потребуется значительно больше времени, чтобы качественно прогреть двигатель и салон. Кроме того, возрастет и расход топлива. Если поломка случилась летом, то ее можно даже не заметить, зимой же, в особенности при сильных морозах, двигателю будет очень сложно, а иногда даже невозможно достичь рабочих температур.
• Термостат не открывается. Поломка противоположного характера, при которой антифриз всегда будет циркулировать по малому кругу. Эффективность охлаждения при этом снижается в разы, в результате двигатель перегревается и может заклинить. При выявлении такой поломки крайне не рекомендуется ехать даже до автосервиса. Если же других вариантов нет, то включите салонный отопитель на максимальный режим – это хотя бы частично поможет отвести от двигателя избыточную теплоту. При движении постоянно контролируйте положение датчика температуры – не допускайте его перехода в красный сектор.
• Клапан термостата открывается рано. В некоторых ситуациях основной клапан открывается, пока двигатель не разогрелся до рабочих температур. Это часто случается с не оригинальными термостатами. Также такая ситуация может возникнуть, если на автомобиль установлено оборудование с неподходящими рабочими параметрами. В результате двигатель прогревается дольше обычного, повышается расход топлива.

Таким образом, наиболее опасной поломкой термостата является постоянно закрытый клапан. Эксплуатация автомобиля в этом случае может обернуться серьезными поломками вплоть до полного выхода двигателя из строя. Однако и рано открывающийся либо постоянно открытый клапан не следует игнорировать.

Как понять, что термостат неисправен

Проверить работу термостата следует при выявлении перегрева или чересчур долгого разогрева двигателя. К счастью, это сделать можно и своими силами.

Заведите автомобиль и дайте ему поработать на холостых оборотах. В это время найдите под капотом шланги системы охлаждения, а также 2 толстых шланга (диаметром примерно 5 см), которые с 2 сторон подходят к радиатору. В течение первых минут толстые шланги, входящие в большой круг системы охлаждения, не должны нагреваться – в это время антифриз циркулирует по малому кругу. Если же их температура быстро повышается, то это свидетельствует о том, что основной клапан термостата открыт.

О постоянно закрытом термостате будет свидетельствовать холодный шланг, идущий от радиатора, при нагретом почти до красной зоны моторе. В целом, факт такого нагрева уже сам по себе является признаком неисправности, поэтому следует как можно быстрее обратиться на СТО для комплексной проверки системы охлаждения и замены термостата.

Видео на тему

Похожие статьи

Устройство и работа термостата, как проверяется исправность

Многим водителям и людям, очень далеким от устройства двигателя внутреннего сгорания (ДВС), наверняка, знакома картина, ярко растиражированная кинорежиссерами, когда из-под капота автомобиля поднимаются густые клубы пара, а главный герой с задумчивым лицом всем своим видом изображает немую сцену — “приехали”. Виновником этого значимого события зачастую бывает незаметная, но очень важная деталь системы охлаждения – термостат.

Примерно так выглядят все автомобильные термостаты

Именно термостат должен автоматически перенаправлять потоки охлаждающей жидкости при разной температуре нагрева двигателя по так называемым контурам системы охлаждения: большому – через радиатор, и малому – минуя его. Если двигатель перегрелся, то термостат отправляет охлаждающую жидкость к радиатору по большому контуру. В радиаторе излишнее тепло отводится.

Если двигатель холодный, то термостат прогоняет охлаждающую жидкость по малому контуру, что позволяет двигателю быстрее нагреться. В холодное время года неправильно работающий термостат полностью парализует работу печки, и салон автомобиля обогреть невозможно. Термостат есть у большинства автомобильных двигателей, использующих жидкостную систему охлаждения закрытого типа с принудительной циркуляцией охлаждающей жидкости, и его устройство принципиально ничем не отличается ни у русских, ни у европейских или японских автомобилей.

Принцип работы термостата

Содержание статьи

Основным узлом термостата является механический клапан: он приводится в действие довольно простым и точным механизмом. В герметичном корпусе находится термочувствительный искусственный воск, который при расплавлении увеличивается в объеме и сжимает резиновую камеру, выталкивающую металлический хромированный шток, который и приводит в действие клапаны. В этом и заключается принцип работы термостата.

Так работает термостат

При нарушении целостности данного механизма воск вытекает вследствие использования некачественного антифриза (тосола) или коррозии и увеличивается сила трения подвижного штока. Термостат начинает функционировать неправильно, постепенно и неумолимо превращая жизнь водителя в ад.

Устройство термостата

Термостат представляет собой клапан, иногда помещенный в корпус, регулирующий поток охлаждающей жидкости в двигателе вашего автомобиля. По конструктивным особенностям устройство термостатов бывает корпусным и бескорпусным.

Корпусный термостат с двумя выводами

1.Корпусный термостат

Как видно на рисунке, одним из видов термостатов является устройство, заключенное в корпус и, как правило, имеющее не менее двух выводов. Исключением являются устройства с корпусным устройством, которые образуют сложные 2-хуровневые контуры. Корпусы термостатов изготавливают из пластика, латуни или алюминия.

Два вывода, находящихся рядом, обычно называют «малым контуром». Он не дает охлаждающей жидкости поступать в радиатор, позволяя циркулировать внутри мотора и радиатора печки. Это делает возможным быстрый прогрев двигателя до нужной (рабочей) температуры – точки, при которой термостат открывается полностью. На автомобилях отечественного производства довольно часто встречается температура полного открытия термостата 80-85 градусов. Как правило, у корпусных термостатов ручная регулировка температуры открытия-закрытия невозможна, но в профессиональных автомастерских могут оказать такую услугу.

2.Бескорпусный термостат

А так выглядит бескорпусный термостат

Бескорпусный термостат устанавливается непосредственно в блоки двигателей, в специально предусмотренные для этого места. Этим он отличается от корпусного устройства. Цифровая маркировка, выбитая на термостате, означает температуру его полного открытия.

В последнее время для одной и той же марки авто выпускаются летние и зимние разновидности термостатов. В зимних вариантах открытие устройства происходит при более высоких температурах, позволяя мотору лучше прогреваться и работать в повышенном диапазоне температур. Смысл нововведения состоит в следующем: на старых авто печка и радиатор засорены, и более высокая температура двигателя в холодный период и более низкая – в летнее время позволят автомобилю «вписаться» в допустимые рамки теплоотдачи, а исправному автомобилю совершенно не нужна эта подмена с разными температурами.

Ещё кое-что полезное для Вас:

Как проверить

Не снимая термостат с автомобиля, проверить его работу можно приблизительно условно. Исключения составляют случаи, когда он заклинил в полностью открытом или закрытом положении. В таком случае по температуре патрубков, времени прогрева и датчику температуры можно сделать вывод о возможной неисправности термостата.

В горячей воде термостат должен открыться

Можно проверить термостат и своими силами, сняв его с автомобиля. Для этого его или поливают кипятком, визуально наблюдая открытие, или греют в емкости с водой на электроплитке, контролируют температуру градусником и замеряют длину выдвижения штока. Оба эти метода дают весьма неточный результат, не позволяя отобразить петлю гистерезиса работы термостата и сравнить ее с образцовой, полученной в лаборатории завода-изготовителя.

Профессионально проверить термостат можно только в специализированных точках диагностирования, так как неправильная его работа бывает связана с другими неполадками двигателя, которые нужно уметь различать. Если у вас нет нареканий на работу двигателя, который зимой «удерживает» стрелку термометра в нормальной зоне, а летом не перегревается, то с вашим термостатом все в порядке. Точная диагностика работы прибора подразумевает участие опытного специалиста и специального оборудования.

Видео: Термостат- проверка и принцип работы.

Признаки неисправности прибора

Явными признаками неисправности термостата являются:

• долгий прогрев двигателя до рабочей температуры, а также быстрый его перегрев;
• стрелка температуры двигателя падает на скорости ниже обычного и подымается при остановке автомобиля;
• нижний патрубок теплый при нескольких минутах прогрева двигателя: это означает, что термостат все время открыт;
• термостат заклинил в закрытом положении, двигатель кипит, а нижний патрубок остается холодным даже при прогретом моторе

Принцип работы термостата.

Как работает термостат? Попробуем разобраться.

 Любой автолюбитель хоть раз сталкивался с очень не приятной ситуацией, когда машина начинает кипеть. Под капотом рвутся клубы белого пара и не понятно, что случилось с машиной. У вас паника, как быть вы не знаете. Или же обратная ситуация, когда машина в зимний период времени ну никак не хочет прогревать салон, а все попытки исправить положение на месте, остаются тщетными.

Обычно в этих неисправностях виновен элемент системы охлаждения двигателя — термостат. Разберем для начала определение, термостат – это устройство автоматического регулирования температуры охлаждающей жидкости (антифриз) в системе охлаждения двигателя. Создание оптимальных температурных условий для работы двигателя, его забота. Все современные автомобили, вне зависимости от страны производства используют жидкостное охлаждение с принудительной циркуляцией.

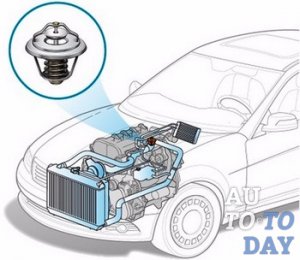

Термостат расположен между основным радиатором и двигателем, соединен патрубками и контролирует потоки антифриза, автоматически перенаправляя их по контурам (кругам). Большему, через основной радиатор для рассеивания большого количества тепла, и меньшему – в обход него. Для чего это нужно? Если двигатель перегревается, термостат открывается и направляет охлаждающую жидкость к радиатору по большому кругу для хорошего отвода тепла, охлаждения. Если автомобиль только завели и допустим на улице очень холодно, термостат будет находиться в закрытом положении для прогона жидкости по малому кругу. Что позволит двигателю быстро набрать рабочую температуру, тем самым уменьшить износ деталей двигателя.

Принцип работы термостата элементарно прост. В герметичный цилиндр помещен термочувствительный искусственный воск, который при определенной температуре плавится. При переходе в жидкое состояние, он увеличивается в объеме и сжимает резиновый уплотнитель, в который помещен шток механического клапана. Таким вот не хитрым способом можно добиться точности в работе такого важного устройства.

Стоит уточнить:

1. )В зависимости от модели вашего автомобиля термостат может устанавливаться в пластиковый или металлический корпус с применением уплотнителей, или же замена производится вместе с корпусом термостата. Некоторые производители автомобилей размещают датчики температуры охлаждающей жидкости непосредственно на корпусе термостата и замена таковых возможна только в сборе. Это накладывает на владельца довольно большие расходы, так как вам приходится платить за весь узел целиком.
2. )Не правильно работающий термостат может грозить большими проблемами для автовладельца. Если он заклинил или по какой-то причине постоянно находится в закрытом положении, двигатель рано или поздно закипит. Этого допускать нельзя, после перегрева мотор нуждается в срочном ремонте, а он, к сожалению дорогостоящий.
3. )Температура открытия клапана термостата для всех автомобилей не одинакова, она может значительно отличаться. Поэтому при выборе старайтесь избегать дешевых аналогов.



Видео о том, как работает термостат:

Как проверить термостат (видео):

Как проверить термостат на ВАЗ 2110-2115, 2170, 2172 Приора:

Проверка термостата на примере Lexus GS300 (видео):

Как поменять термостат на ВАЗ своими руками (видео):

Принцип работы термостата – на страже эффективного охлаждения

Почему стоит обсудить принцип работы термостата в автомобиле? Потому что у всех машин, температура двигателя которых корректируется посредством спецжидкости, имеется этот небольшой, но очень важный элемент системы охлаждения. И в этой статье мы разберёмся с принципом работы, основными типами и различиями применяемых моделей.

Как работает термостат в автомобиле – основные функции

Когда вы заводите двигатель, в начальный момент он находится в холодном состоянии. Благодаря термостату, охлаждающие жидкости (тосол или антифриз) сначала проходят по малому циклу охлаждения, циркулируя в таком состоянии до рабочей температуры силового агрегата, а именно, пока он не достигает 95 градусов по Цельсию. Делается это для того, чтобы уменьшить время разогрева мотора до этой отметки, также снижается его износ, и вредные выхлопы держатся на минимальном уровне.

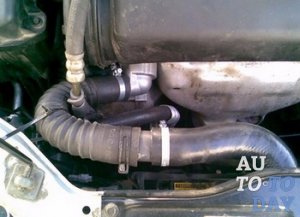

Функция термостата, которая выполняется им в автомобиле, заключается в блокировании подачи охлаждающей жидкости по большому кругу охлаждения. Это устройство обеспечивает перекрытие клапана протекания антифриза через радиатор авто, отчего состав двигается по малому циклу, то есть только через двигатель. Учитывая принцип работы, производители автомобилей чаще всего ставят термостат между мотором и радиатором, но иногда могут быть исключения, всё зависит от типа силового агрегата и устройства охлаждающей системы.

Термостат в момент нагрева двигателя до критической отметки открывает путь тосола в радиатор, чтобы обеспечить более эффективное охлаждение.

Виды термостатов – конструктивные отличия

По типу термостаты делятся на одноклапанные, двухступенчатые, двухклапанные и с электронным управлением. Все, за исключением последнего, подчиняются одному и тому же физическому принципу работы, который подробнее будет рассмотрен чуть ниже. Одноклапанный – самый простой вид, в основу которого положена конструкция с одной клапанной тарелкой с терморегуляцией, имеющей два состояния: «открыто» и «закрыто». Двухступенчатый имеет два клапана – основной и вспомогательный. Двухклапанный термостат включает два равноправных затвора, работающих по обратной связи друг с другом.

На данный момент самым совершенным типом из упомянутых является термостат с электронным управлением. Благодаря его конструктивной особенности и методу регуляции достигаются разные режимы работы двигателя. Электронное управление позволяет добиться от мотора за счёт разных температурных закономерностей таких полезных качеств, как экономия топлива, повышение мощности и уменьшение износа ходовых частей агрегата. Также такой способ регуляции потоков антифриза позволяет организовать двухконтурную регулируемую систему охлаждения жидкости.

Принцип работы термостата в автомобиле – особенности разных моделей

Термостат автомобиля работает, как реле, и принцип работы переключателя циклов охлаждения кроется во внутреннем элементе, который исполнен в форме небольшого цилиндра. В нём находится специально изготовленный искусственный воск, его плавление начинается при температуре 82 градуса, вследствие этого обеспечивается расширение, достаточное для того, чтобы вытолкнуть из цилиндра штырек. Движение же его возможно из-за щели (капилляра), через которую на штырь попадает избыток давления из цилиндра.

После этого момента и открывается доступ охлаждающей жидкости к радиатору, иначе говоря, к большому кругу охлаждения. Такую функцию выполняет капиллярный термостат, принцип работы которого основан, как мы видим, на элементарной физике. В двухступенчатых моделях используется два клапана, второй работает в качестве усилителя первого, это сделано для систем с повышенным давлением, чтобы затвор мог перекрывать трубки под более сильным напором. В двухклапанных системах стоят два зависимых друг от друга заслона, один обеспечивает проход жидкости по малому кругу, второй – по большому.

Принцип связи между ними организован таким образом: когда первый открыт, второй закрыт, и наоборот. В термостатах, управляемых электронно, используется тот же одноклапанный принцип, за одним только исключением – в качестве элемента терморегулировки применяется температурный резистор. Контроль обеспечивается нагревом этого элемента, после критической отметки на блок управления поступает соответствующий сигнал для открытия заслонки.
