Плохой свет Камри 40: регулировка фар и «противотуманок»

Камри 40 распространенный автомобиль, о надежности и практичности которого ходят легенды. Но идеальных автомобилей не бывает, поэтому даже у 6-о поколения Camry есть недостатки. Помимо плохой по меркам класса шумоизоляции есть еще один минус, с которым сталкиваются многие владельцы — плохой свет XV40. Если в вопросе со звукоизоляцией затрагивает исключительно комфорт использования, то от качества освещения зависти безопасность движения в темное время суток.

Содержание

1. Как самостоятельно отрегулировать фары на Камри 40
2. Подготовка
3. Порядок настройки фар Камри XV40
4. Настройка противотуманных фар Камри 2007
5. Проверка самостоятельной настройки оптики Камри 45
6. Видео

Как самостоятельно отрегулировать фары на Камри 40

Если вы столкнулись с проблемой плохого света, не спешите покупать новую оптику. В случае с Камри 40 недостаточное освещение дороги может быть связано с не отрегулированными световыми элементами. Некорректно отрегулированная оптика может привести к нежелательным эффектам: ослепление встречного и попутного транспорта, в туман широкий световой луч создает завесу перед водителем, слишком низкий световой пучок плохо освещает дорогу даже в хорошую погоду.

Подготовка

Camry XV40 оснащена электрическим корректором фар, но зачастую с его помощью отрегулировать свет не удается. Проблемным у Камри 40 считается ближний, на дальний свет автовладельцы жалуются не часто.

Первым делом надо проверить настройку штатного корректора и адекватность его работы. Если обнаружите, что этот агрегат вышел из строя, замените его и после этого приступайте к регулировке света Камри 40.

Для самостоятельной регулировки фар на Камри 40 понадобятся:

• горизонтально ровная площадка длинной не менее 10 метров (гараж, паркинг и пр.),
• с одной из сторон к площадке должна примыкать перпендикулярная ровная плоскость (стена паркинга, ворота гаража и пр.),
• шестигранник, с помощью которого будет производиться регулировка,
• одинаковое давление в шинах, оно должно быть равно 2 — 2. 2 бар,
• залить полный бак бензина,
• установить корректор фар в положение 0.

Порядок настройки фар Камри XV40

Чтобы настроить световые элементы Камри 40, надо произвести разметку экрана или стены. Для этого отгоните машину на пять метров от поверхности, на которой будет производиться разметка. Первая вертикальная прямая полностью совпадает с продольной осью авто (О на схеме) Затем измеряется расстояние между центрами фар и отмечается на размечаемой поверхности вертикальными линиями (А и В правой и левой фары соответственно).

Схема регулировки фар

Следующей наносится горизонтальная линия, которая чертится параллельно плоскости пола на высоте равной расстоянию от центра фар, до поверхности, на которой стоит автомобиль (высота обозначена буквой h, а линия находится над прямой Е). Вторая горизонтальная прямая проводится на 5см ниже первой (линия Е на схеме).

После нанесения на ровную и гладкую поверхность данных линий можно приступать к регулировке света фар Камри 40. Включите ближний свет и начните регулировать одну из фар, закрыв вторую каким-то плотным материалом (подойдет плотная тряпка коих в гараже найдется не мало). Свет от каждого оптического элемента должен располагаться по горизонтальной прямой, которая ближе к поверхности пола (линия Е на схеме) и завершаться около вертикальной черты намеченной напротив противоположной фары (линия А для левой, прямая В для правой).

Если обнаружите, что оптика вашего авто светит не корректно, то регулировка производится при помощи специальных болтов. За настройку  в горизонтальной и вертикальной плоскостях отвечают разные болты.

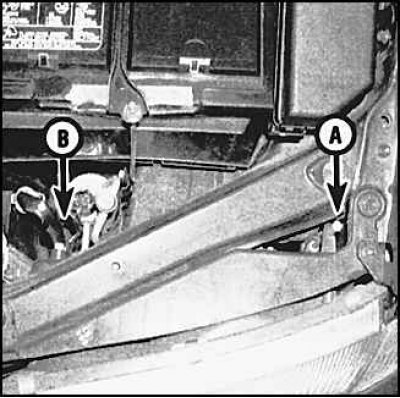

Регулировочные болты Камри 40

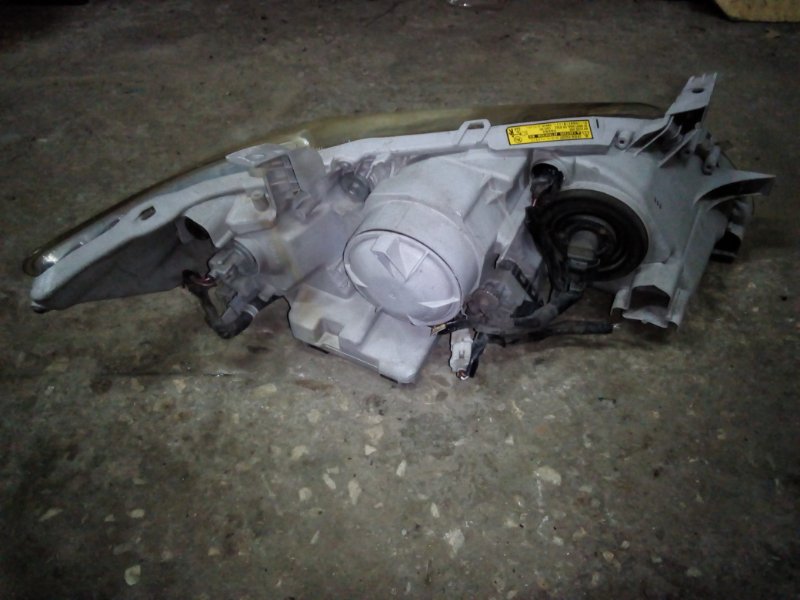

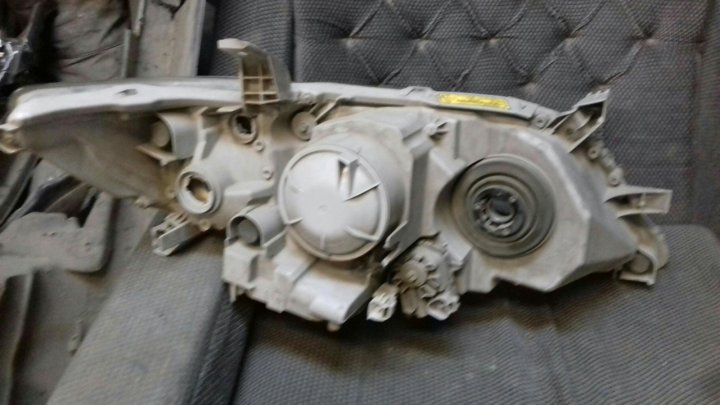

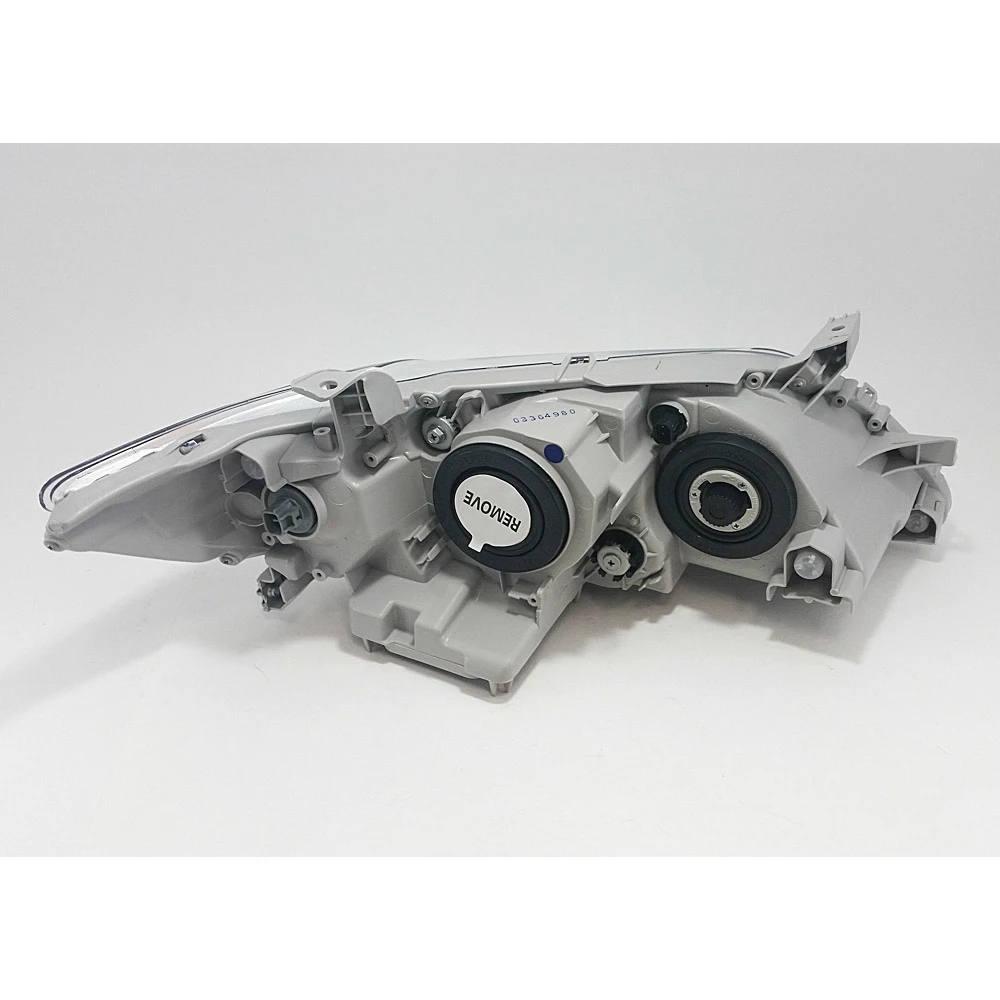

Регулировочные болты находятся на задние стенки корпуса фары Камри 40. При самостоятельной регулировке ближнего будьте аккуратны, вращайте винты медленно, чтобы не повредить пластиковую часть.

Подъем ближнего светового пучка происходит только после вертикальной регулировки. Если необходимо поднять линию ближнего света, то вращайте регулировочный винт, пока не достигнете требуемого уровня.

Ближний свет Камри 40 можно считать отрегулированным, когда верхние линии световых пятен совпадают с горизонтальной прямой Е (прямая отмеченная на 5см ниже высоты центра оптики).

Если автомобиль оснащается автоматическим корректором, то регулировка возможна при подключении специального оборудования. Иначе автокорректор вернет исходные настройки.

Настройка противотуманных фар Камри 2007

При регулировке оптики Тойота Камри XV40 производится настройка света противотуманных фар. Одной из причин неправильного света ПТФ является некорректная установка лампы. Перед осуществлением регулировки проверьте правильность установки лампы.

Чтобы отрегулировать свет противотуманных фар необходимо:

Регулировка ПТФ Камри 40

• установить автомофыбиль на расстояние 7м от ровной вертикальной поверхности,
• отметить на размечаемой плоскости центры ПТФ, отступить от этих точек 10см вниз и провести горизонтальную линию,
• отдалить автомобиль от размечаемой поверхности еще на 7м и включить «противотуманки»,
• при правильной настройке света ПТФ, его верхняя граница будет проходить по горизонтальной черте.

Свет ПТФ регулируется только по высоте. Если есть необходимость поднять или опустить его, в пластиковой защите под каждой «противотуманкой» есть отверстие, через которое видно регулировочный винт, вращайте его отверткой, настраивая свет.

Проверка самостоятельной настройки оптики Камри 45

При проведении самостоятельной регулировки света необходима проверка. Дождавшись темного времени суток, выезжайте на дорогу и оцените работу оптики. Если система нуждалась только в регулировке, то сразу увидите разницу. Убедитесь, что ближний свет или противотуманные фары не слепят других участников движения.

Если не удается отрегулировать свет оптики, обратитесь в специализированный сервис.

Видео

Как отрегулировать фары на Камри

Главная » Обслуживание

Обслуживание

На чтение 5 мин Просмотров 1. 6к. Опубликовано 29.09.2017 Обновлено 06.12.2022

Одним из недостатков автомобиля Камри в поздних версиях кузовов является низкое качество работы фар головного света из-за которого многие прибегают к тюнингу оптики. Отчасти это проявляется в направленном вниз световом потоке, не позволяющем в сумерках разглядеть дорожное покрытие на большом расстоянии. Способы, как отрегулировать фары на Камри v40

или других версиях кузова не отличаются сложностью, и эти работы вполне могут быть проведены автовладельцами самостоятельно.

Содержание

1. В каких случаях необходимо регулировать фары на Камри
2. Подготовка к настройке
3. Порядок настройки света фар

В каких случаях необходимо регулировать фары на Камри

Неправильно настроенный свет фар авто служит серьёзной помехой как для самого водителя, так и для других участников дорожного движения. Неотрегулированные фары становятся причиной следующих проблем:

• ослепляют водителей встречного автотранспорта. Причём это происходит даже при выключенном дальнем свете фар;
• плохо освещают дорожное полотно и обочины дорог, что в тёмное время суток может спровоцировать столкновение с другими авто либо пешеходами.

В каких случаях необходимо регулировать фары на Камри

Во избежание возникновения аварийной ситуации на дороге и повышения комфорта при управлении авто в тёмное время суток требуется правильная настройка направления светового потока фар. Выполнена она может быть в условиях гаража самостоятельно. Автовладельцу главное понимать основные моменты,

как отрегулировать фары на Камри 40, чтобы выполнить эту процедуру самому.
Ручная корректировка фар должна выполняться в следующих случаях:

1. При замене пружин на более низкие/высокие.
2. При замене стандартных лампочек на галогеновые, светодиодные или ксеноновые лампы.
3. При замене линз, установке новых фар.

Встроенный автокорректор не в состоянии эффективно выставить требуемую высоту светового потока для ближнего света фар, что вынуждает автовладельцев делать это вручную.

Подготовка к настройке

Перед тем как отрегулировать фары на Тойота Камри 40

, нужно провести ряд подготовительных работ.

Стоит отметить, что эта процедура аналогична на авто в 40, 30 и 40 кузовах, ввиду схожести конструкции блока головного света.

Перед началом работ необходимо проверить исправность автоматического корректора. Он представляет собой электропривод, регулирующий свет фар в зависимости от наклона автомобиля. На относительно новых авто (моложе 5–6 лет) с его работой проблем обычно не возникает. На более старых моделях его работоспособность обычно вызывает множество нареканий, и перед началом ручной корректировки необходимо установить новый привод автокорректора.

Подготовка к настройке

Затем следует выбрать относительно ровную площадку со следующими характеристиками:

• на ней не должны присутствовать ямы и бугры, затрудняющие установку автомобиля в ровное горизонтальное положение;
• протяжённость площадки должны быть не меньше 10 метров, что нужно для правильной регулировки пучка по высоте;
• в дальней части площадки должна быть оборудована вертикальная поверхность (щит или стена), с помощью которой будет проводиться оценка настройки фар.

Перед тем как отрегулировать фары у Тойоты Камри, необходимо вооружиться инструментом. Список требуемого инструмента небольшой и состоит из одного ключа на 8. Для удобства работы можно также взять несколько головок различной длины и воротки разной конфигурации.

Порядок настройки света фар

Для ручной корректировки работы головного света необходимо придерживаться следующего порядка работ:

1. Сперва нужно измерить расстояние, в пределах которого автокорректором осуществляется регулировка света фар.
2. Затем необходимо отметить уровень, при котором корректировка увеличивается в 2 раза больше максимума.
3. Затем нужно открыть капот автомобиля, и на обратной стороне фары найти пластиковые заглушки. Под ними находятся болты для ручной регулировки направления светового пучка фар.
4. Следующим шагом станет разметка стены или щита. Для этого автомобиль нужно установить в пяти метрах от конструкции таким образом, что фары светили непосредственно в её центральную часть. Машина должна быть установлена строго горизонтально.
5. Затем включается ближний свет фар. Перед тем как отрегулировать фары на Тойота Камри v40, следует освободить салон и багажник от лишнего груза, бензобак авто должен быть заполнен топливом примерно на половину.
6. Через центр светового пучка от каждой фары необходимо провести вертикальную линию.
7. Затем наносятся 2 горизонтальных линии, пересекающих их. Первая линия рисуется строго на высоте фар авто, вторая — на 5 см ниже.

Порядок настройки света фар

Порядок, как отрегулировать фары на Камри 30, 40 или 50 с использованием данной разметки следующий:

1. Поочерёдно закрывается каждая фара. Это необходимо для проверки уровня из света — различий в горизонтальной плоскости быть не должно, то есть одна фара не должна светить ниже другой.
2. При правильной настройке света от каждой фары должен быть расположен на уровне нижней горизонтальной черты. В вертикальной плоскости световой пучок не должен выходить за пределы линии, проведённой по центру соседней фары.

При обнаружении несоответствия регулировка светового потока осуществляется при помощи расположенных под пластиковой заглушкой болтов.

Важно знать, что шаг ручной регулировки светового пучка минимальный, и для получения видимого результата болты придётся крутить довольно долго.

Как отрегулировать фары на Камри 30, 40 или 50

Рекомендуется сперва установить нормальное боковое направление света фар, а уже затем приступать к их подъёму. Поднимать фары необходимо до того момента, когда станет возможной их регулировка из салона, позволяющая установить свет как выше, так и ниже стандартного уровня.

После проведения ручной коррекции света следует дождаться тёмного времени суток и проверить качество освещения на трассе. Ближний свет должен освещать край обочины и середину противоположной полосы движения, световой поток не должен быть выше крышки капота движущейся впереди машины.

Зная, как отрегулировать галогеновые фары на Камри 40, можно быстро и без затрат улучшить качество освещения дорожного полотна самостоятельно.

Как отрегулировать фары моей Toyota Camry

Мы можем найти две основные проблемы, связанные с плохой регулировкой освещения в вашей Toyota Camry. Во-первых, они могут ослеплять других водителей или даже плохо освещать дорогу из-за чрезмерно низкой силы света. В любом случае, плохая посадка может быть опасной.

Однако эта проблема может возникнуть очень быстро, например, если вы решили заменить фары. Вы можете неловко испортить регулировку света. Например, для установки светодиодных ламп или замены неисправной лампы. Поэтому важно знать, как правильно отрегулировать освещение вашей Toyota Camry.
Таким образом, учитывая, что освещение в автомобиле позволяет вам видеть, а также быть видимым для других водителей, неправильная регулировка света вашей Toyota Camry может быть наказуема штрафом 3-й категории до 68 евро. Если вам нужна дополнительная информация о штрафах, связанных со светофорами и сигналами, вы можете обратиться к указанному ниже веб-сайту, потому что там объясняется все, что вам нужно знать. о соблюдении правил светофора
Обратите внимание, что цена на регулировку фар может колебаться от 29 до 34 евро.
Чтобы избежать этого, мы можем очень просто объяснить, как самостоятельно отрегулировать фары.
Важно знать : этот артикул не предназначен для регулировки ксеноновых ламп , поскольку они имеют особенность выдавать очень высокое электрическое напряжение, и поэтому любые манипуляции должны выполняться профессионалами.
Что касается регулировки стандартных ламп, таких как лампы накаливания или галогенные лампы, мы сначала поможем вам. определить фары, требующие регулировки .
Затем на втором этапе мы позволим вам узнать, правильно ли отрегулированы фары на вашей Toyota Camry , чтобы пройти технический контроль и безопасно управлять автомобилем.
Наконец, мы расскажем вам о манипуляциях с , чтобы просто отрегулировать освещение ваших фар на вашей Toyota Camry .

1- Определите фары моей Toyota Camry, которые необходимо отрегулировать

Ваша Toyota Camry оснащена несколькими передними и задними фарами, однако только некоторые из них должны быть отцентрированы для обеспечения правильной работы. На самом деле цель ближнего и дальнего света — видеть дорогу посреди ночи, поэтому необходима правильная регулировка.
Напротив, стоп-сигнал или проблесковый маячок не требуют выравнивания при установке, потому что их назначение — сигнализировать о действии водителя.
Итак, в этой статье речь пойдет только о фарах ближнего и дальнего света на вашей Toyota Camry. Если вы заметили, что фара стала непрозрачной, не стесняйтесь обратиться к нашей статье: Непрозрачные фары на Toyota Camry, что делать?

2-Как узнать, правильно ли отрегулированы фары моей Toyota Camry?

Теперь мы можем помочь вам измерить высоту луча вашей фары.
Это даст вам возможность, например, узнать, проходит ли ваша Toyota Camry процедуры технического осмотра или нет.
Итак, цель этой манипуляции — нарисовать отметки на стене. Необходимо будет сделать две горизонтальные метки для контроля высоты светового луча

• высота слева
• высота справа

Следуя этой манипуляции, вы начертите на стене горизонтальную линию, которая даст вам возможность определения того, находится ли световой луч от фар вашей Toyota Camry на правильном уровне.
Для этого важно установить автомобиль в хорошем состоянии, чтобы гарантировать хорошую регулировку.

1- Расположите Toyota Camry для проверки регулировки

• Первым делом припаркуйте Toyota Camry на ровной поверхности (избегайте парковки на склонах, неровностях и т. д.), направьте переднюю часть автомобиля к белой или светлой стене.
• Если можно 10 метров от стены иначе из-за нехватки места можно произвести расчет и на расстоянии 5 метров, однако это будет менее точно
• Попробуйте сделать шаг в конце дня, когда естественное освещение уменьшается

2- Подготовьте свою Toyota Camry перед тюнингом

• Шины должны быть накачаны центрирование
• Наконец, убедитесь, что в салоне вашей Toyota Camry положение фар находится в положении Zero

3- Материал, необходимый для расчета освещения на моей Toyota Camry

Возьмите приведенное ниже оборудование для обработки
• Измеритель для определения высоты фар для вашей Toyota Camry
• Линейка и/или уровень
• Карандаш или цветная лента
• Отвертка

4-Рассчитайте высоту освещения на моей Toyota Camry

Оцените расстояние между лампой ближнего или дальнего света и землей с каждой стороны вашей Toyota Camry и перенесите его на стену. Рисуем маркером или можно еще скотчем приклеить.
Если световой пучок превышает отметку, это означает, что ваше освещение будет ослеплять другие проводники.
Если, наоборот, они слишком низкие, то у вас будет ограниченная яркость.

Регулировка высоты ближнего и дальнего света на моей Toyota Camry

Итак, как только метка будет повешена на стене, откройте капот своей Toyota Camry, чтобы отрегулировать фары.
Найдите винт рядом с оптикой и отрегулируйте его, поворачивая справа налево, чтобы отрегулировать высоту.
Цель состоит в том, чтобы световые лучи вашей Toyota Camry находились чуть ниже отметки, чтобы достаточно освещать дорогу, не ослепляя.
После правильной регулировки вы можете закрыть капот и выполнить проверку на ночь.

Если вы хотите получить другие руководства по Toyota Camry, мы приглашаем вас ознакомиться с другими страницами, посвященными Toyota Camry.

Как отрегулировать фары на Toyota Camry?

Если вы чувствуете, что плохо видите ночью, или вы чувствуете, что освещаете слишком низко или слишком высоко, во всех этих обстоятельствах есть только один компонент вашего автомобиля, который должен взять на себя ответственность — ваши фары, также идентифицированные как дальний свет. Тем не менее, эта регулировка может показаться легкой благодаря колесику на приборной панели, полная регулировка гораздо более техническая, чем эта простая манипуляция, и в этой статье мы собираемся выяснить как отрегулировать фары Тойота Камри? Для этого, во-первых, мы выясним, зачем вам нужно регулировать дальний свет, а во-вторых, как отрегулировать фары вашей Toyota Camry.

Зачем регулировать фары Toyota Camry?

Итак, давайте начнем нашу содержательную страницу с интереса к регулировке фар вашей Toyota Camry. Для многих людей наши фары достаточно хорошо отрегулированы, и они достаточно хорошо светят ночью. К сожалению, это не постоянное обстоятельство и проверка этой настройки, потому что фары на вашей Toyota Camry недостаточно яркие, или потому что вам кажется, что они слишком слабые, это хорошая идея .

Регулировка дальнего света Toyota Camry в целях безопасности

Прежде всего, регулировка фар Toyota Camry должна выполняться из простых соображений безопасности. Если это для вас или для других пользователей, с которыми вы сталкиваетесь во время ночных поездок. На самом деле, если вы не видите достаточно, есть риск пропустить препятствие во время движения или плохо предсказать поворот. С другой стороны, если ваши фары светят слишком ярко, даже если вы должны переключаться на ближний свет при обгоне автомобиля, время, необходимое для этого переключения, в большинстве случаев будет меньше.0011 осветите водителя впереди себя лучом фар вашей Toyota Camry . Следовательно, для других, а также для вас важно иметь оптимальную регулировку фар.

Регулировка фар Toyota Camry по юридическим причинам

Помимо безопасности, существует закон, регулирующий мощность, регулировку фар автомобилей (статьи R313-2 ПДД), вот что он определяет: иметь от 2 до 4 фар, которые освещают не менее 100 метров. Их использование регулирует другое законодательство, европейское (директива 76/756/ЕЕС), которое предусматривает, что не существует максимальной высоты для регулировки фар, но максимальная ширина луча должна соответствовать ширине фар ближнего света. и что максимальная яркость должна быть 225 000 кд.

Как отрегулировать фары Toyota Camry?

Теперь мы перейдем к той части, которая волнует вас больше всего в этой статье, как отрегулировать фары его Toyota Camry? Этот параметр может показаться немного сложным, но, следуя инструкциям, вы сможете выполнить его без особых усилий.

Подготовка к регулировке фар Toyota Camry

Прежде всего, вам необходимо подготовить свой автомобиль к регулировке дальнего света в хороших условиях, вот какие приготовления нужно выполнить:

• Поставьте автомобиль на поверхность перед белой стеной, например, на расстоянии 4–5 метров от стены.
• Внимательно проверьте давление в шинах.
• Убедитесь, что ручка регулировки высоты фар установлена ​​на 0

  .

• Попробуйте сделать это с половиной полного бака.
• Выньте весь ненужный вес из автомобиля, только один человек должен быть на месте водителя.

Регулятор фар его Toyota Camry

Как только ваш автомобиль окажется в нужном положении, вы включите

ближнего света и сделайте крестообразную отметку (один горизонтальный и один вертикальный разрез) посередине луча, который будет проецироваться на стену.
