Трамблер ваз 2107 электронный: бесконтактное зажигание на ваз 2107? — Купить запчасти и аксессуары для машин и мотоциклов
Трамблер бесконтактной системы зажигания ваз 2101-07
Рассмотрен трамблер бесконтактной системы зажигания…
Приветствую, читатель блога RtiIvaz.ru! Для начала давайте рассмотрим трамблёр (прерыватель распределитель зажигания) старого образца, а затем трамблёр бесконтактной системы зажигания нового образца.

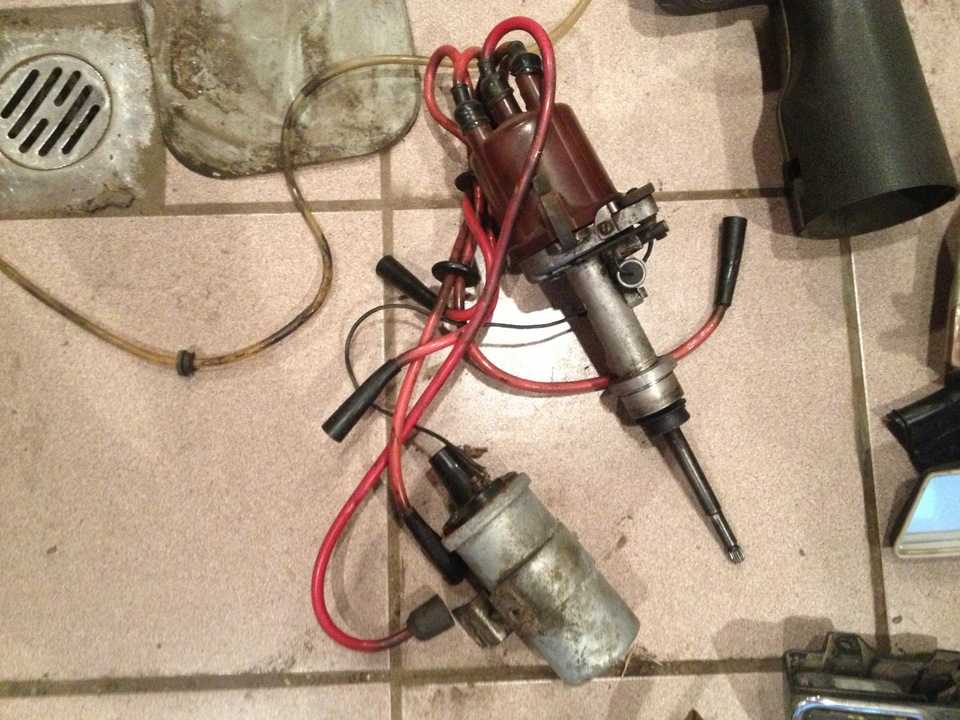

Контактный трамблер старого образца
Познакомимся с трамблером ст/обр поближе. Для начала снимем крышку трамблёра. Внутри находятся четыре контакта для вывода высоковольтных проводов (по количеству цилиндров двигателя) и центральный контакт, в виде «уголька», от провода с катушки зажигания.
Под центральным контактом установлена пружина и уголек должен легко опускаться и подниматься от нажатия пальцем руки. Рассматривая далее трамблёр, мы видим бегунок или как его ещё называют разносчик.
Центральный контакт «уголёк», благодаря пружине постоянно находится в контакте с пластиной бегунка. От уголька высокое напряжение от катушки зажигания через добавочный резистор в бегунке и боковой контакт, распределяется по цилиндрам двигателя, по схеме их работы.
Во всех автомобилях ваз, порядок работы цилиндров следующий 1-3-4-2. Высоковольтные провода с помощью свечных наконечников связаны со свечами зажигания, куда и передают высокое напряжение. В трамблёре центральной его частью является вал, приводящийся во вращение, через «грибок» валом приводных механизмов, в народе называемый «поросёнком» или «кабанчиком». Для передачи вращения вала на его нижней части выполнены шлицы.
Вал имеет четыре выступа в верхней его части (в виде ромба с округлёнными краями) для размыкания контактов. На центральной пластине трамблёра расположены контакты. «Минусовой» контакт через медный провод связан с корпусом трамблёра, а плюс соединён с входным болтом подачи низкого напряжения от катушки зажигания.
Нижняя часть вала, выходящая из трамблёра, имеет разную длину, что связано с разной высотой блоков цилиндров. Например, у трамблёра ваз 2101 вал короче, чем у ваз 2106. С наружной части трамблёра расположен конденсатор, запитанный параллельно контактам прерывателя и служащий для гашения искрения между ними.
Из истории автомобилей ваз
Сегодня выход конденсатора из строя крайне редкое явление и многие даже не знают о его существовании. Когда же схема питания автомобилей была с обратной полярностью, т. е. «плюс» шёл на массу, то без запасного конденсатора в дорогу не отправлялся ни один водитель. С 1961 года, по приказу Автопрома, на массу стали крепить «минус» и про конденсатор водители попросту забыли.
Вернёмся к трамблёру старого образца…
В распределителе имеется также центробежный и вакуумный регуляторы опережение зажигания. Центробежный регулятор расположен под бегунком. Это два грузика с пружинками, которые в зависимости от оборотов двигателя, за счёт центробежной силы «разбегаются» внутри бегунка и частично доварачивают его, заставляя чуть раньше размыкаться контакты.
Вакуумный регулятор выполнен в виде вакуумной камеры сбоку трамблёра, соединённый с центральной пластиной (двигается на подшипнике), на которой расположены контакты. Вакуум, в зависимости от нагрузки двигателя, втягивает мембрану, которая с помощью тяги связана с пластиной, поворачивает её и контакты также начинают размыкаться раньше.
Слабым местом контактного трамблёра являются износ контактов и облом текстолитового наконечника контактов, благодаря которому вал трамблёра размыкает контакты. Также часто наблюдается прогар бегунка, когда ток уходит на массу. Реже выходит из строя подшипник пластины контактов, тогда проявляется неустойчивая работа двигателя.
Отсутствуют пропуски зажигания из-за состояния контактов прерывателя, так как их в этом трамблёре просто нет. Помимо этого, с бесконтактной системой зажигания возрастает мощность мотора, уменьшаются вредные выбросы в атмосферу, благодаря более высокому напряжению происходит более полное сгорания топлива. Внешне распределители похожи и снаружи отличием от контактного трамблёра является лишь штекерный вход на корпусе распределителя.
Бесконтактный распределитель специально выполнен аналогично контактному, чтобы его было легко и просто заменить на автомобиле. В бесконтактном трамблёре за подачу и прерывание высокого напряжения или искры на свечах, отвечает датчик Холла, по аналогии с переднеприводными автомобилями ваз. Для установки бесконтактного зажигания на автомобиль помимо трамблёра в наборе идёт ещё катушка зажигания, коммутатор, свечи зажигания, и клеммники с соединительными проводами.
В некоторых наборах идёт также и блок ЭПХХ (экономайзер принудительного холостого хода). Датчик Холла имеет постоянный магнит, микросхему и стальной экран с прорезями. Датчик неподвижно закреплён в трамблёре, а стальной экран с прорезями смонтирован на валу трамблёра. Когда через датчик Холла проходит прорезь стального экрана, то создаётся магнитное поле и создаётся напряжение полупроводниковой пластине.
Последовательность прорезей на стальном экране и создаёт импульсы низкого напряжения. Коммутатор в бесконтактном зажигании необходим для преобразования управляющего сигнала от датчика Холла, в импульсы высокого напряжения на катушке зажигания.
На трамблере с контактами зазор свечей между электродами составляет 0,5-0,6 мм, а с электронным зажиганием 0,7-0,8 мм…
Автолюбитель, знакомый с автоэлектрикой, без труда установит самостоятельно набор для бесконтактной системы зажигания. Те же, кто чувствует, что не справится лучше обратиться к автоэлектрикам, которые устанавливают в минимально короткие сроки.
Вкратце ознакомились с трамблерами старого (контактного) и нового (бесконтактного) образца.
На этом заканчиваю писать друзья. Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!
Читайте далее:
Как заменить втулку задней балки
Как отрегулировать зажигание на ваз 2106 карбюратор
Как установить угол опережения зажигания
Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»
Какие признаки указывают на неисправность трамблера автомобилей Ваз
Функция трамблера в системе зажигания карбюраторного автомобиля
Какой из трамблеров подойдет на Ваз-2107
Основные узлы трамблера и описание его работы
Устройство
Работа
Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106
Подготовка
Установка
Проверка угла опережения зажигания двигателя Ваз-2107
Ладно еще, если «движок» вашего Ваз-2107 резко заглох и не заводится, причину мы найдем и устраним быстро. Каждый знает, что так бывает, если пропала «искра» или совсем не подается бензин. Гораздо хуже, когда машина, вроде едет, но мотает нервы- неравномерная работа на холостом ходу, рывки и подергивание при движении. Поиски корня проблемы могут занять много времени и вытянуть из вашего кармана немало денег. И чаще всего, эти поиски, в конце концов, приводят к трамблеру. Правильно поменять его на исправный, подобрать подходящую замену, разобраться в устройстве и работе поможет этот материал.
Прежде чем копаться в “электрике”, нужно сказать, что причиной “дерганья” Ваз-2107 и других “классических” моделей Ваз может быть неудачное сочетание демпфера ведомого диска сцепления и эластичной муфты карданного вала. В запчасти поставляются детали, характеристики которых могут сильно отличаться от заводских, поэтому, если “дерганье” усилилось после замены сцепления или “мягкого соединения”, нужно искать причину именно в нем. Попробуйте установить узел от другого производителя – его характеристики будут другими, резонанс в трансмиссии пропадет и “дерганье” прекратится.
Какие признаки указывают на неисправность трамблера автомобилей Ваз
1. Двигатель не запускается:
-нет зазора или слишком большой зазор между контактами прерывателя;
-обгоревшие и грязные контакты;
-вышел из строя конденсатор;
-перегорело помехоподавительное сопротивление «бегунка»;
-«пробита» крышка трамблера;
-оборван провод низкого напряжения или окислены его клеммы;
-сгорел датчик Холла (бесконтакное зажигание).
2. Двигатель «трясет» на холостом ходу:
-зазор между контактами не в норме;
-слишком «раннее» зажигание.
3. Двигатель «дергается» на высоких оборотах:
-слишком большой зазор между контактами прерывателя;
-ослабла пружина подвижного контакта прерывателя;
-ослабли пружины центробежного регулятора.
4. «Дерганье», перебои на всех режимах двигателя:
-повреждение проводов высокого напряжения, окислены или слабо сидят в гнездах;
-грязные, замасленные, обгоревшие контакты прерывателя;
-изношен или сломан уголек подвижного контакта в крышке трамблера;
-трещины и прогары «бегунка» и крышки трамблера;
-конденсатор «полупробит», просится на замену;
-втулки изношены и валик трамблера «люфтит»;
-неисправен коммутатор бесконтактной системы зажигания.
5. Машина медленно разгоняется, много расходует топлива:
-неправильно установлен угол опережения зажигания.
Обратите внимание! Признаки неисправности трамблера Ваз-2107 очень легко спутать с проявлениями неисправностей системы питания. Поэтому никогда не начинайте разбирать трамблер и карбюратор с бензонасосом одновременно!
Функция трамблера в системе зажигания карбюраторного автомобиля
Полное название этого прибора «прерыватель-распределитель зажигания», раскрывает часть его «обязанностей»- в строго определенное время разрывать низковольтную цепь катушки зажигания и распределять образовавшуюся при этом высоковольтную энергию, в заданном порядке (1-3-4-2), по цилиндрам. Еще он «отвечает» за изменение угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя (коленвала) центробежным регулятором и «подправляет» этот угол в зависимости от нагрузки на мотор вакуумным корректором.
Какой из трамблеров подойдет на Ваз-2107
На всех карбюраторных заднеприводных автомобилях ВАЗ прибор имеет почти одинаковые узлы и схожий принцип работы. Отличаются трамблеры для двигателей объемом 1200-1300 «кубиков» тем, что:
– шток привода короче на 7 мм;
– нет вакуумного регулятора опережения зажигания;
– настройки грузиков и пружин центробежного регулятора другие.
Для моторов объемом 1500-1600 «кубиков» все трамблеры подходят по посадочным размерам и характеристикам. Отличаются только «Нивовские». Они настроены для стабильной тяги на низких оборотах и Ваз-2107 с таким трамблером будет медленно разгоняться. Марки «Нивовских» трамблеров такие: 3810.3706, 038.3706-10. А подойдут для «Семерки» и других классических машин трамблеры марок 0.3706 (контактный) и 38.3706 (бесконтактный).
Прочитайте, может пригодится: Установка 16 клапанного двигателя на «07» и другие модели классики
Основные узлы трамблера и описание его работы
Устройство трамблера Ваз классика
Устройство
Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор.
В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания).
На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок).
Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания.
Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.
Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее». Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.
Снятие и установка трамблера Ваз-2107, 2104, 2105, 2106
Подготовка
Перед установкой нового трамблера Ваз-2107 контактной системы зажигания нужно отрегулировать зазор между контактами прерывателя. На снятом с машины приборе это сделать удобнее. Проверяем зазор плоским щупом. Величина устанавливается от 0,35 до 0,45 мм. При этом выступ кулачка должен максимально отодвинуть подвижный контакт от неподвижного. Регулируем, слегка ослабив винты, а потом затягиваем их посильнее и еще раз проверяем зазор. Изрядно поработавшие контакты могут иметь выступ на одном и впадину на другом, что мешает регулировке. Обойти эту проблему можно, сточив выступ надфилем. Наждачную бумагу лучше не использовать, т.к. мелкие частички абразива обязательно «въедятся» в поверхность и помешают работе контактов.
Прочитайте, может пригодится: Запах бензина в салоне инжектор и карбюратор: почему пахнет, причины и способы устранения, инструкции с фото и видео

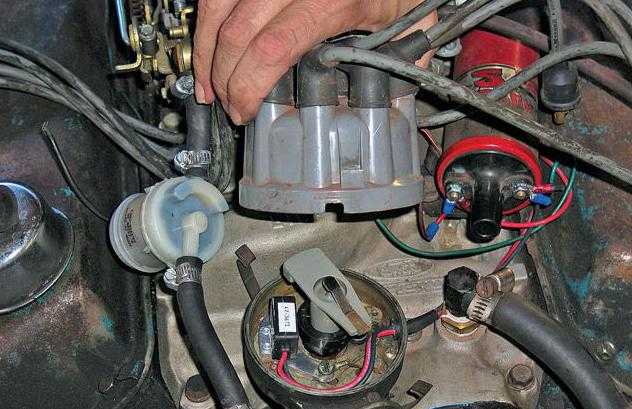

Перед тем, как снять старый трамблер, отмечаем его положение относительно блока цилиндров маркером. Еще нужно точно отметить положение подвижного контакта (бегунка) относительно корпуса. Если все это не проделать, настройки будут нарушены и двигатель не заведется.
Установка
Установив на новом трамблере точно такое же положение валика в корпусе аккуратно вставляем его в отверстие блока, слегка проворачивая валик для совмещения шлицев. «Посадив» прибор на место поворотом корпуса относительно блока устанавливаем примерный угол опережения, как на старом трамблере. Закрепляем шайбой и гайкой, но не слишком туго. Теперь нужно воткнуть провода высокого напряжения. Сделать это просто- у каждого контакта на крышке трамблера написан номер цилиндра, к которому его нужно подключить. К центральной клемме подключаем провод от катушки зажигания. Провода должны входить плотно, с легким натягом, защитные колпачки следует осадить до конца. Не увлекайтесь, не отгибайте лепестки наконечников проводов слишком сильно, а то потом, при попытке их снять оторвете провода «с корнями»! От контактного провода к клемме «К» катушки зажигания идет провод, обычно, он зеленого цвета. Если же на вашем Ваз-2107 установлена бесконтактная система зажигания, то подключать нужно разъем с тремя проводами. Воткнув его в гнездо, проверьте посадку проводов, случается, что они «вылезают» из своих мест и прибор не работает.
Все сделано, новый трамблер установлен и готов к работе. Пробуем запустить двигатель. Завелся? Прекрасно, значит все сделано правильно, осталось лишь проверить и чуть-чуть подправить опережение зажигания.
Проверка угла опережения зажигания двигателя Ваз-2107
Подключение трамблера ваз 2107. Замена штатного зажигания ваз на электронное
Большинство владельцев «классики» от АвтоВАЗ, столкнувшись с контактной системой зажигания, которой оснащались автомобили выпуска прошлого века, стараются сменить ее на электронную. Такая доработка машины вполне может быть проведена самостоятельно. Этому и посвящена данная статья.
Что такое электронное зажигание
Термин «электронное зажигание» означает то же, что и «бесконтактное зажигание». Блок БСЗ собирается из электронных (полупроводниковых) компонентов, что и отражено в названии системы. «Бесконтактным» зажигание называется потому, что замыкание и размыкание низковольтной цепи производится электронным коммутатором за счет запирания и отпирания транзистора, а не контактом распределителя.
Система электронного зажигания ВАЗ 2107 для карбюраторной и инжекторной версии отличаются. Возможно, в этом причина ошибочного мнения о том, что электронное и бесконтактное зажигание – разные системы.
Преимущества бесконтактного зажигания ВАЗ 2107
- Нет необходимости в обслуживании контактной группы (чистка, регулировка зазора).
- Повышенная надежность за счет отсутствия контактной группы, подверженной износу.
- Стабильное равномерное распределение искры по цилиндрам независимо от режима и условий работы двигателя.
- Увеличение ресурса распределителя за счет устранения вибрации и биения оси при воздействии кулачков на контакты.
- Экономия топлива, увеличение мощности и снижение вредных выбросов за счет более полного сгорания топлива в цилиндрах.
- Надежный запуск двигателя при пониженной температуре за счет стабильного напряжения на свечах при низком напряжении аккумулятора и на малых оборотах.
Что входит в комплект электронного (бесконтактного) зажигания ВАЗ 2107
Бесконтактная система зажигания для ВАЗ включает:
- трамблер;
- катушку зажигания;
- коммутатор;
- комплект проводов.
Что необходимо для установки электронного (бесконтактного) зажигания
Кроме комплекта БСЗ понадобятся:
- ключи на 8, 10, 13;
- саморезы;
- крестообразная отвертка;
- дрель;
- сверло.
Как установить электронное (бесконтактное) зажигание
Для избежания замыкания во процессе установки электронного зажигания, необходимо отключить провод «массы» с аккумулятора.
Последовательность установки узлов электронного зажигания не имеет особого значения. Можно посоветовать начать с замены трамблера:
Затем следует заменить катушку. Операция простая, но нужно учесть положение контактов «Б» и «К». Если на новой катушке оно отличается, необходимо провернуть ее относительно крепежа, чтобы контакты расположились аналогично старой.
Последним устанавливается коммутатор. Лучше сего расположить его между фарой и бачком омывателя. Закрепить коммутатор можно при помощи саморезов, под один из которых вывести «нулевой» провод. Радиатор устройства должен быть прислонен к кузову.
После установки комплекта необходимо внимательно проверить качество электрических соединений, соответствие подключений принципиальной схеме.
После завершения монтажа узлов зажигания можно подключить к аккумулятору провод «массы» и запускать двигатель.
Как отрегулировать электронное (бесконтактное) зажигание ВАЗ 2107
Лучше всего использовать для этого специальное оборудование. Если оно недоступно, можно отрегулировать зажигание «на слух». Перед регулировкой зажигания необходимо убедиться в правильности работы карбюратора и ускорительного насоса. Порядок регулировки такой:
- прогреть двигатель;
- отпустить гайку крепления трамблера;
- медленно проворачивать трамблер (распределитель) при работающем двигателе вперед-назад, пока обороты не станут ровными и наиболее высокими;
- затянуть гайку крепления;
- разогнать автомобиль до 50 км/час на третьей передаче и, включив четвертую, резко надавить на газ. Должен возникнуть звук детонации, продолжающийся до тех пор, пока машина не увеличит скорость еще на 3-5 км/час. Если звук слышен дольше, трамблер необходимо отпустить, провернуть на 1 градус по часовой стрелке и затянуть снова. Если же при нажатии на «газ» обороты «проваливаются» или звука детонации вовсе не возникает, трамблёр нужно повернуть против часовой стрелки.
Регулировка зажигания без специальных приборов требует навыков и опыта. Если вы сомневаетесь в своих силах, лучше обратиться на СТО, имеющее необходимое оборудование.
- Для обеспечения нормальной работы зажигания следует установить качественные свечи. Особенно это важно при работе автомобиля на газе.
- Некачественные провода часто становятся причиной неисправности зажигания. Лучше использовать провода с силиконовой изоляцией, которая отличается лучшими диэлектрическими характеристиками и более долговечна.
- Плохая фиксация колодки проводов часто становится причиной выхода из строя коммутатора.
- На моделях ВАЗ старше 1994 года при установке электронного зажигания перестает работать тахометр. Устранить проблему можно, установив в цепь между катушкой и тахометром сопротивление на 1,2 кОм или конденсатор.
Единственным недостатком электронного зажигания на ВАЗ является его полная неработоспособность при поломке датчика холла. Это не слишком частое, но вполне возможное событие. Чтобы полностью обезопасить себя от этой проблемы, стоит купить запасной датчик и возить его с собой.
Основное отличие бесконтактной системы зажигания от контактной заключается в том, что вместо кулачкового (контактного) прерывателя в ней используется специальный электронный механизм. Традиционно все старые классические модели ВАЗ комплектовались контактными системами зажигания. Как известно, механические узлы в процессе работы изнашиваются, повреждаются и выходят из строя. В свою очередь электронное устройство — БСЗ(бесконтактная система зажигания) более надежное и эффективное, его не нужно постоянно регулировать и обслуживать.
Замыканные и разрыв цепи зажигания реализуется на основе работы выходного транзистора, он запирается или отпирается. Такой принцип работы позволяет достичь более высокого напряжения, а, следовательно, увеличить мощность искрового разряда. Плюс к этому энергия искры в этом случае практически не зависит от оборотов двигателя.Установка электронного зажигания на ВАЗ (видео)
Как говорилось выше, вместо контактного прерывателя в БСЗ используется бесконтактный трамблер (датчик распределитель). В зависимости от типа двигателя нужно подбирать соответствующее бесконтактное зажигание на ВАЗ, например:
мотор 1,5-16 л: модель 38.3706;
двигатель 1,2-1,3 л: модель 38.3706-01;
мотор 1,7 л: модели 38.3706-10, 3810.3706 или 038.3706-10.
Установка трамблера, который не рекомендован для данной модели двигателя не рекомендуется. В противном случае придётся дополнительно регулировать зажигания, но и в этом случае добиться устойчивой работы мотора во всем диапазоне оборотов практически невозможно.
Бесконтактная система зажигания ВАЗ-2107 или другую модель классикиставится по принципу заменыстарой катушки зажигания с трамблером новыми устройствами. Все кабеля, которые ранее были соединены с катушкой, следует поменять на высоковольтные силиконовые провода. При этом нужно тщательно контролировать правильность соединения контактов. В принципе все провода должны подключаться аналогично старой катушке. В итоге должно получиться по два кабеля на каждом из контактов. К контакту «Б» подключаются синие провода (замок и 4-й контакт коммутатора или с общего жгута подключения БСЗ), а «К»следует соединить с двумя коричневыми(тахометр и 1-й контакт коммутатор или с общего жгута БСЗ).
Подготовка
Для монтажа БСЗ следует приготовить следующее:
ключи: 8 и 10 для демонтажа и установки катушки, 13 — для трамблера;
отвертка и два саморезы;
дрель и сверла под саморезы;
коммутатор серии 3620.3734, 36.3734, ВАТ 10.2, Remix, HIM-52 или другие;
катушка 27. 3705;
новые провода, желательно использовать силиконовые;
новые свечи, зазор которых 0,7-0,8 мм, как вариант А-17ДВР.
Монтаж безконактной системы зажигания БСЗ
После этого выполняем замену старых элементов новыми устройствами.
Замена трамблера
Итак, наша задача разобраться в деталях и нюансах при замене стандартной, «классической» контактной системы зажигания, на более совершенную — бесконтактную, или как ее еще называют, электронную систему. А зачем нам это? А затем, что все «прогрессивное человечество» в лице владельцев автомобилей марки ВАЗ, будь то 2101 или, если можно так сказать, более продвинутая модель ВАЗ 2107, уже давно перешли на бесконтактную систему зажигания. Остались, наверное, только те, кто не понимает, как это сделать. Надеюсь, после прочтения все станет понятно.
Устройство электронного зажигания
Схема электронного зажигания ВАЗ 2101, равно как и ВАЗ 2105, 2106, 2107 или 2109, включает в себя распределитель с бесконтактным электронным датчиком и стальным экраном, коммутатор, катушку с разомкнутым магнитопроводом, свечи зажигания с высоковольтными проводами и комплект соединительных проводов.
Преимущества установки электронного зажигания на всю классику ВАЗ, неважно, будет ли это 2106 или 2107 — очевидны. Практичность, стабильность работы, более надежное (мощное) искрообразование и качественное сгорание смеси, долговечность, отсутствие проблем с контактной группой, более легкий запуск двигателя — это далеко не полный перечень. Нужно сказать еще и о практически отсутствующих пробоях зажигания, улучшении динамики авто, незначительном, но снижении расхода топлива при использовании бесконтактной системы.
К недостаткам может быть отнесена достаточно высокая цена электронного зажигания ВАЗ и возможный выход из строя датчика Холла. Ну да ладно, датчик нетрудно заменить даже в дороге. В общем, приступим.
Замена штатного зажигания ВАЗ на электронное
Для замены нам понадобится сам комплект зажигания с высоковольтными и соединительными проводами, стандартный набор инструментов плюс ключ на 38 для вращения коленвала, свечи с зазором между электродами 0,7-0,8 мм, предназначенные для бесконтактной системы зажигания, дрель со сверлами, саморезы и час свободного времени.
Один нюанс: при выборе бесконтактной системы зажигания нужно учитывать то, что модель трамблера (датчика-распределителя или прерывателя-распределителя) для разных двигателей будет отличаться длиной вала. Для силовых агрегатов объемом до 1,3 л используется распределитель с более коротким, а при объеме более 1,3 л — с удлиненным валом. Если вал все-таки попался длинный, вместо короткого, на седло распределителя нужно установить шайбу-прокладку, которая поможет «укоротить» вал.
Проворачивая храповую гайку ключом, устанавливаем поршень первого цилиндра в верхнюю мертвую точку. Достигается это путем совмещения метки на шкиве коленвала с наибольшей меткой на крышке двигателя. Далее, сняв крышку распределителя, нужно запомнить или пометить расположение распределителя и бегунка в нем. Именно так и нужно будет устанавливать их, заменив новыми. Кстати, достаточно подробно об установке электронного зажигания ВАЗ можно посмотреть на видео в сети.
Переходим к демонтажу катушки зажигания, замечая, куда и какие провода были прикреплены и то, что на новой катушке плюс обозначается как «Б», минус, соответственно «К».
Установить его можно куда угодно, например, под левой фарой есть место. Если нет — дрель в руки и вперед! Тут саморезы и пригодятся. Момент: при установке следим, чтобы радиатор коммутатора наиболее плотно прилегал к кузову автомобиля; черный провод от блока управления крепим к массе. Провода с отметкой «плюс» от коммутатора и зеленый провод, который присоединялся к старому трамблеру, соединяем с клеммой катушки «Б». Оставшийся провод от коммутатора и коричневый, тоже от старого распределителя зажигания, с клеммой «К» катушки зажигания.
Беремся за трамблер. Ослабив его крепление, извлекаем старый и заменяем его новым. Устанавливаем точно так, как стоял старый. Осторожнее с прокладкой! И еще: не нужно сейчас окончательно затягивать его крепление — чуть позже может понадобиться регулировка. Подключаем жгут проводов в фишке от коммутатора.
После этого можно заменить свечи и провода высокого напряжения, установить крышку распределителя и — осталось только перепутать местами высоковольтные провода. Головная боль в этом случае обеспечена! Сверяемся при подключении с цифрами на крышке распределителя зажигания! Провод, выходящий из центра крышки распределителя — к катушке. Ну, все, можно заводить.
Завелась? Повезло! Ничего, в следующий раз обязательно что-то напутаете. Теперь необходимо точно выставить момент зажигания, затянуть распределитель и на этом установка электронного зажигания на ваш ВАЗ может считаться законченной, о чистке контактов можно не вспоминать.
В случае если не завелась, причина может быть в неправильной установке соединительных или высоковольтных проводов или трамблера (датчик Холла в центре должен совмещаться с кромкой начала выреза окна в экране), неработоспособности коммутатора, катушки зажигания или датчика Холла. Также стоит обратить внимание на работоспособность свечей зажигания.
Если завелась, но при правильно установленном моменте зажигания работа двигателя вызывает нарекания, возможно, причина в центробежном регуляторе прерывателя зажигания. Лечится заменой пружин грузов на более мягкие пружины.
Вот теперь можно и в путь, не забыв купить про запас датчик Холла. Осталось только наслаждаться более уверенной, ровной и бесперебойной работой двигателя.
Доработка двигателя, тюнинг двигателя Ваз 2107, Ваз 2105, Ваз 2104, Лада Классика
Тюнинг двигателя Ваз 2107, Ваз 2105, Ваз 2104
Как устроена БСЗ
В БСЗ вместо прерывателя (с контактами) для размыкания цепи низкого напряжения применяется электронный коммутатор, который размыкает и замыкает цепь за счёт запирания или отпирания выходного транзистора. Такая система позволяет повысить напряжение на электродах свечей и тем самым увеличить энергию искрового разряда. Кроме того, уровень напряжения на свечах зажигания не снижается при малой частоте вращения двигателя и поэтому улучшаются условия пуска двигателя.
Схема
Не забудьте, про провод тахометра, он на катушке «К» (на ВАЗ 2106 коричневого цвета, а провода к контакту «Б» синего цвета) Т. е. все провода которые были подключены к старой катушке, остаются на своём месте. Только проверьте правильность подлючения контактов («К» и «Б») новой катушки, т.к. новая катушка может быть развёрнута относительно кронштейна на 180 градусов (Контакт «К» смотрит назад, а «Б» вперёд). Ослабьте хамут на кронштейне катушки и разверните катушку относительно кронштейна, что бы контакты «К» и «Б» были как на старой катушке. В итоге на каждом контакте катушки получится по 2 провода (на «К» два коричневых — один из штатного жгута, тахометр, другой от пучка подлючения бесконтактного зажигиния или от 1-го контакта комутатора, а на «Б» два синих — один из штатного жгута, замок зажигания, другой от пучка подлючения бесконтактного зажигиния или от 4-го контакта комутатора).
Состав БСЗ
1. Датчик-распределитель зажигания (бесконтактный трамблёр)
В БСЗ применяется датчик-распределитель зажигания 38.3706 (для двигателя 1,5 — 1,6 литра), 38.3706-01 (для двигателя 1,2 — 1,3 литра, у него короткий шток), 38. 3706-10, 038.3706-10, 3810.3706 (для двигателя 1,7 литра, Нива), внешне одинаковые, кроме 38.3706-01 (короткий шток).
Под видом классического, продают трамблер от Нивы. У него маркировка 3810.3706 или 38.3706-10 или даже 038.3706-10. Внешне он точно такой же, но отличается другими характеристиками центробежного регулятора и другим вакуумником. Покупать такой настойчиво не рекомендуется! Но если Вы всё же приобрели его, то необходимо установить раннее зажигание. На малых оборотах будет рвать и метать, на больших оборотах приблизится к норме (опережение зажигания).
2. Коммутатор
Коммутатор служит для прерывания тока в первичной цепи катушки зажигания ваз 2107 по сигналам датчика-распределителя зажигания. Коммутатор может быть различных типов: Remix, 36.3734 или 3620.3734, или HIM-52, или BAT 10.2 В схеме коммутатора предусмотрено автоматическое отключение тока через катушку зажигания при неработающем двигателе, но включённом зажигании.
3. Катушка зажигания.
В БСЗ используется катушка типа 27.3705. Катушка зажигания служит для преобразования прерывистого тока низкого напряжения (12в) в ток высокого напряжения (11-20кВ) для пробоя воздушного зазора между электродами свечей зажигания.
4. Пучёк проводов
Штатный комплект проводов бесконтактного зажигания от «Нивы» (Ваз 21213)
5. Свечи зажигания
Предназначены для воспламенения горючей смеси в цилиндрах двигателя искровым разрядом между электродами. В БСЗ используются свечи типа А-17ДВР с зазором 0,7-0,8 мм.
Что вам понадобится
Если у вас хорошие провода и свечи то их можно не менять
Из инструмента вам понадобится
1. Ключ на 13 — снать и поставить трамблёр ваз 2104.
2. Отвёртка — закрутить саморезы.
3. Дрель со сверлом по металлу, диаметром для саморезов
4. Два самореза — прикрутить коммутатор.
5. Ключи на 10 и 8 — снать и поставить катушку.
Установка
Установку совершайте уже с правильно отрегулированным зажиганием (старым трамблёром).
1. Снимаем крышку, с высоковольтными проводами, трамблёра.
2. Отключаем высоковольтный провод с катушки.
3. При помощи стартера (короткими включениями) выставляем направление резистора (бегунка, с верху трамблера) ровно перпидикулярно двигателю (или так как Вам будет удобней запомнить точное направление «бегунка»). После этого проворачивать коленвал двигателя нельзя (включать стартер).
4. Справа, на корпусе трамблёра, вместе где он прикасается с двигателем, есть пять меток для регулировки угла опережения зажигания — зделайте метку, на двигателе, напротив средней метки на трамблёре. Что бы потом правильно поставить корпус нового трамблёра.
5. Ключём на 13 откручиваем гайку со шпильки на крепёжной вилке трамблера. И снимаем старый трамблер, а так же отключаем провод от катушки идущий к трамблёру.
6. Берём новый трамблёр, снимаем с него крышку, и вставлям в двигатель (обратно вместо старого трамблёра), таким образом, что бы бегунок на новом трамблере встал в направлении, как вы заметили в пункте 3, точно перпендикулярно двигателю и досылаем трамблер в штатное место. Возможно небольшое отклонение, до 5 градусов, потом отрегулируем.
7. Теперь поворачиваем корпус прамблера так, как вы заметили в пункте 4. Совместите метки: Средней меткой на корпусе трамблера с меткой, которую вы сделали на двигателе. И зажимаем гайкой крепёжную вилку трамблёра.
8. Одеваем новую крышку трамблера, с высоковольтными проводами, на новый траблер.
9. Меняем старую катушку на новую (27.3705)
10. Подключаем штатные провода (кроме одного провода щедший от старого трамблера, мы его сняли вместе со старым трамблёром) к новой катушке вместе с новыми проводами синего и коричнового цветов (из нового пучка проводов от Нивы 21213, для подлючения бесконтактного зажигания, с двумя разъёмами). Коричневые провода к контакту «К», а синие к контакту «Б» новой катушки. А так же подключаем высоковольтный провод с крышки трамблера к высоковольтному контакту на катушке и один разъем, 3-х штырьковый, из пучка проводов (от Нивы) подключаем к трамблёру.
11. Теперь устанавливаем комутатор. Удобнее свего его прикрутить к свободному месту между бачком омывателя и левой фарой, ближнего света (ВАЗ 2106), там есть такое место, выдавлено в металле плостая площадка, сантиметров 5 ввысоту и сантиметров 10-15 в длину. Вот на эту площадку и нужно установить коммутатор, радиатором на эту площадку (коммутатор установлен на собственны радиатор — металлическая пластина с двумя «ушами» для крепления). Сверлим две дырки под «уши» радиатора коммутатора (бачёк омывателя, пока лучше снять — для удобства.). Прикручиваем на саморезы, не забыв при этом из пучка проводов прикрутить контакт черного цвета (он самый короткий в пучке) на одно из «ух» радиатора коммутатора («Корпус» или «земля» или «общий»). Подключам коммутатор в соответствующий разъём (из пучка проводов от нивы).
12. Проверяем подлючения всех проводов, согласно схеме!
13. Если все согласно схеме, можно заводить.
У меня завилась «с пол пинка»
Если были отклонения (в пункте 6) при установке траблера — Регулируем угол опережения (трамблером). Ослабляем крепёжную вилку трамблёра и по маленьку поварачиваем корпус трамблёра, в пределах пяти меток на трамблере, относительно Вашей метки на двигателе ваз 2105. Специфику регулировки читайте в P.S.
После этого Регулируем холостой ход. Специфику регулировки читайте в P.S. Или обратитесь в сервис.
Регулировка:
1. Регулировка опережения зажигания без приборов, самостоятельно. (трамблёр).
Если Вы правильно выполнили инструкцию по установке, то машина у вас всёравно заведётся.
Разогрейте машину до 85-90 градусов (поездите), потом наберите скорость 40 км.час и на 4 передаче резко дайте «газу»
Идеальный вариант, когда ощущается детонация в течении 2-3 секунд и уверенно набирает скорость.
Если застучали «пальцы», то поверните чуть-чуть (1 градус) трамблер по часовой стрелке и снова так же попробуйте, до тех пор пока палцы перестанут стучать.
Если ощущается «провал» то поверните трамблёр против часовой стрелки.
2. Регулировка холостого хода, без приборов, самостоятельно. (карбюратор)
Винтом «колличества» выставляем 1200-1300 оборотов, затем винтом «качества» находим положение максимальных оборотов.
Снова Винтом «количества» выставляем 1200-1300 оборотов и опять проверяем, винтом «качества» находим положение макс. количество оборотов.
Выполняем пункты а и б до тех пор пока обороты будут 1200-1300, а винт качества в найденом положении максимальных оборотов.
Добившись этого, винтом «качества» снижаем количество оборотом до нормы (850-900 оборотов).
Наслаждаемся и катаемся.
В нашей статье мы затронем такой вопрос как замена контактного зажигания на электронное (бесконтактное) в автомобилях ВАЗ-2107, а также попробуем понять есть ли толк от такой замены или нет.
Итак, зачем же нужно менять зажигание?
На многих автомобильных форумах ведутся многостраничные дискуссии по преимуществам бесконтактного зажигания. Конечно, преимуществ у этого типа зажигания предостаточно.
После установки такого зажигания работа мотора становится мягкой и ровной. При разгоне автомобиля пропадают провалы, которые характерны контактному зажиганию. В холодную погоду существенно облегчается запуск мотора. Ну и еще одно немаловажное преимущество – существенно снижается расход топлива.
Устройство системы бесконтактного зажигания и его принцип работы
Устройство бесконтактного зажигания по своей сути не особо отличается от контактного зажигания. Единственным кардинальным отличием электронной системы является отсутствие трамблера, а также наличие в нем блока транзисторного коммутатора и датчика импульсов.
При работе мотора распределительный датчик формирует импульсы, которые поступают к транзисторному коммутатору. Затем при помощи этого коммутатора создаются импульсы, но уже в первичной обмотке имеющейся катушки зажигания. При прерывании тока появляется индуктивный ток высокого напряжения непосредственно во вторичной обмотке нашей катушки зажигания. После этого ток с электроконтакта распределителя поступает в нужной последовательности к проводам высокого напряжения и далее к свечам.
Установка бесконтактного зажигания на автомобили ВАЗ-2107
Первым делом, конечно, необходимо приобрести комплект оборудования для бесконтактного зажигания. Советуем приобретать комплект зажигания только в проверенных местах. Не забывайте читать инструкцию купленного устройства. Важно, чтобы комплект бесконтактного зажигания соответствовал техническим характеристикам вашего авто. Обращайте внимание на длину вала трамблера – она не должна отличаться от размера вала, который установлен на вашей машине.
В стандартный комплект бесконтактного зажигания включаются следующие детали:
- катушка;
- трамблер;
- соединительные провода;
- блок коммутации;
- четыре свечи зажигания ДВРМ;
- высоковольтные провода (комплект).
Для успешной установки системы бесконтактного зажигания нужно соблюдать определенную последовательность действий. Первым делом необходимо отключить питание автомобиля, для этого требуется снять минусовую клемму с батареи. Далее отсоединяем все провода, в том числе и главный высоковольтный провод, от нашей катушки зажигания. Теперь можно снять крышку трамблера. Бегунок трамблера выставляем в определенное положение, чтобы не сбить имеющиеся настройки зажигания. Также необходимо поставить метку на блоке мотора, чтобы правильно установить новый трамблер. Обязательно обратите свое внимание, что метка должна ставиться посредине пяти прорезей, которые имеются в нижней части трамблера. После проведения этих манипуляций можно откручивать гайку и снимать старый трамблер контактного зажигания.
Перед непосредственной установкой нового трамблера необходимо снять его крышку и поставить бегунок в такое же положение, как и на старом трамблере. Только после этого можно вставлять трамблер в отверстие блока двигателя. Далее совмещаем метки и зажимаем корпус трамблера гайкой.
Производим обратную сборку: устанавливаем крышку, закручиваем ее и подключаем провода. Теперь переходим к катушке зажигания. Отсоединяем и аккуратно снимаем старую катушку, затем устанавливаем на ее место новую. Подключаем к катушке второй конец нашего центрального высоковольтного провода, а коричневый провод, который ранее шел от трамблера к катушке, откладываем, он нам больше не пригодится.
Все высоковольтные провода ставим на свои места. Два коричневых провода «цепляем» к новой катушке – к контакту «К», а к контакту с маркировкой «Б» подсоединяем два синих провода.
Определяемся с местом, где будет прикреплен коммутатор. Можете установить его возле бачка омывателя. На кузове он крепится с помощью саморезов. Подсоединяем к коммутатору разъем и хорошенько скручиваем провода изолентой.
Заводим двигатель и корректируем работу системы бесконтактного зажигания.
Видео: «БСЗ — бесконтактная система зажигания»
Электронное зажигание на ВАЗ 2107: установка и схема
Использование электронного зажигания на ВАЗ 2107 гораздо эффективнее контактного. Чтобы понять, какие преимущества доступны при установке бесконтактной системы, необходимо вкратце рассмотреть историю ее развития. И начать, конечно же, с контактной системы, с нее началось развитие. Также необходимо внимательно осмотреть основные узлы зажигания, чтобы определить, какие функции они выполняют. Также стоит отметить, что установка электронного зажигания позволяет добиться большей мощности и надежности всего автомобиля.
Основные элементы систем зажигания
К основным элементам относятся такие как свечи зажигания, буенапосада, катушка. Именно узлы присутствуют в любой системе. Однако они имеют некоторые отличия. Разумеется, свечи используются на всех двигателях одинаковые. Если мы говорим об автомобилях. Буэнапосада может быть как в каучуковой, так и в силиконовой оболочке. У них есть как плюсы, так и минусы. Например, силикон более подвержен разрушению внутреннего токопроводящего слоя.
А провода в резиновой оболочке не переносят низких температур – становятся жесткими, теряют эластичность. Катушки зажигания, несмотря на то, что имеют одинаковые функции, тоже различаются. Если в контактной системе напряжение пробоя должно быть 25-30 кВ, то электронная система зажигания работает при значении этого параметра порядка 30-40 кВ. И если в этих двух системах используется одна катушка, то микропроцессорная комплектуется двумя или четырьмя. Одна катушка на 1-2 свечи.
Контактная система
Этот дизайн был популярен до середины 90-х годов прошлого века. Но она ушла, как морально устаревшая. В его основе находится распределитель, в котором ротор имеет небольшой участок, выполненный в виде кулачка. С его помощью приводится в действие прерыватель – две металлические пластины, изолированные друг от друга. У них есть контакты, которые замыкаются и размыкаются под действием кулачка.
Надежность этой системы напрямую зависит от состояния этой контактной группы. Дело в том, что контакты коммутируют 12 Вольт, следовательно, риск того, что они сгорят, очень велик. Также они соприкасаются, следовательно, имеет место быть механическое действие. Отсюда уменьшение толщины контактов, следовательно, увеличение зазора между ними. По этой причине нужно постоянно следить за состоянием контактной группы. Но электронная система зажигания позволяет избавиться от этих мелких недочетов.
Рекомендуем
Как работает задняя втулка переднего рычага и сколько она служит?
Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…
Расход масла в двигателе. Шесть причин
Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…
Как устроена выхлопная система?
Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…
Контактный транзистор
Чуть более совершенна эта система, но до идеала ей еще далеко. Как и в предыдущем типе, распределитель и контактная группа. С отличием – коммутирует низкое напряжение менее 1 Вольта. Большего для управления электронного ключа, собранного на полупроводниковом транзисторе, и не требуется. Преимущество этой системы становится очевидным из вышеизложенного. Но недостаток все равно остается – присутствует механическое воздействие. Следовательно, контакты постепенно изнашиваются и требуют замены. Долго ездить без своевременного обслуживания. Хоть это и почти электронное зажигание на ВАЗ 2107, но все же до БСЗ ему далеко.
Контактная система
Но ближе к идеалу бесконтактная система. Нет контактной группы, которая является наиболее уязвимым местом. Следовательно, поддерживать его не требуется. Все функции автоматического выключателя возложены на индуктивный датчик, работающий на эффекте Холла. Он крепится внутри дозатора на том самом месте, на котором стояла группа контактов. Для нормальной работы системы зажигания требуется, чтобы датчик работал исправно. И он не сможет работать без металлической юбки с прорезями, которая вращается в районе своего активного элемента. Схема электронного зажигания имеет высокую степень достоверности во многом благодаря тому, что между элементами отсутствует механическое взаимодействие.
Датчик Холла
При работающем двигателе вращение передается на ось трамблера. В верхней части вращается бегунок, который распределяет высокое напряжение от катушки к свечам зажигания. Внизу находится ранее упомянутая металлическая юбка. Он расположен таким образом, что вращается в районе датчика. Следовательно, последний под влиянием металла дает толчок. И таких прыжков в одном объеме четыре (количество цилиндров). Далее этот импульс поступает на коммутатор. Установка электронного зажигания выполняется довольно быстро, так как содержит небольшое количество элементов. Среди них выделяется переключатель, но о нем будет рассказано позже.
Микропроцессорное управление
Этот тип системы является наиболее совершенным. Причина в том, что он работает, обрабатывая данные с нескольких датчиков. Активно используется только на инжекторных двигателях, так как только они могут управлять подачей топлива. Есть контроль абсолютно всех параметров работы двигателя. Сигналы датчиков поступают в электронный блок управления — мозг всей системы. Он сделан на базе микропроцессора, который может выполнять тысячи операций в секунду. Схемы электронного зажигания этого типа достаточно сложны и требуют программирования. Микропроцессор должен знать, что пользователь хочет получить при определенном типе ввода.
Датчики в микропроцессорной системе
Как уже было сказано, в этом типе системы зажигания необходимо анализировать все параметры. В частности, с ростом требований к токсичности вовсю стали использовать лямбда-зонды. Схема микроконтроллера электронного зажигания ВАЗ позволяет подключать несколько типов считывателей. Конечно, использование лямбда-зондов в автомобилях спорно, стоит посмотреть, сколько вредных газов и жидкостей выбрасывают предприятия в окружающую среду. Но законодателей в Европе это волнует меньше всего. Инжекторные семерки соответствуют нормам токсичности Евро-2 и Евро-3. К сожалению, на данный момент действуют нормы Евро-6.
Для нормальной работы двигателя контролировать скорость, частоту вращения коленчатого вала воздуха, поступающего в топливную рампу. Также по анализу содержания со в выхлопной системе определяется положение дроссельной заслонки относительно точки старта. Кроме того, каждую секунду определяется наличие детонации в двигателе, происходит регулировка холостого хода. И все это делает система, которая выполнена на микропроцессоре. Тысячи операций он выполняет для подачи сигналов на исполнительные механизмы (например, электромагнитные клапаны форсунок). Так как установить электронное зажигание такого типа достаточно сложно для карбюраторных моторов, от БСЗ все же стоит отказаться.
Переключатель
Этот элемент является предшественником микропроцессора электронного блока управления. Коммутатор подает сигнал на катушку зажигания. Единственный датчик, который участвует в его работе – Холла. Он может определить начало подачи напряжения. Однако уровень сигнала, полученного от датчика Холла, очень мал. Если его применить к высоковольтной катушке, то выходного напряжения для зажигания искры будет недостаточно. Кроме всего прочего, электронное зажигание 2106 легко монтируется на весь модельный ряд ВАЗ 2101-2107, так как его установка одинакова.
Следовательно, необходимо использовать буфер узла-усилителя. Такие функции также выполняет переключатель. При большом количестве тепла, поэтому к настройке агрегата нужно подходить с большой ответственностью. Его нужно монтировать так, чтобы задняя часть максимально плотно прилегала к элементу кузова автомобиля. В противном случае возможен быстрый выход из строя полупроводниковых элементов системы. Вилка, к которой подключается выключатель, должна быть защищена от пыли и влаги.
Как установить трамблер
Теперь следует рассказать о том, как установить и настроить электронное зажигание на 2107. Установка трамблера БСЗ на классику аналогична процедуре, выполняемой при установке простой контактной системы таймера. Сначала установите шкив коленчатого вала по меткам на блоке цилиндров. Есть три маркера, определяющие величину угла опережения – 0, 5, 10 градусов. Установите шкив напротив метки, соответствующей значению 5 градусов. Наиболее оптимален для работы на бензине с октановым числом 9.2.
Теперь, сняв крышку распределителя, установите бегунок так, чтобы он был обращен к выходу, идущему на свечу первого цилиндра. Теперь осталось только установить корпус распределителя на место и неплотно установить гайку его крепления. Далее ставим на место крышку распределителя, зажимаем пружинными хомутами. Вот и все, первоначальная настройка зажигания завершена, теперь можно приступать к тонкой настройке.
Добавить ГРМ
Стоит отметить, что корректировка «на слух» может быть, но только в самых экстренных случаях. Например, если поломка застала вас в пути и нужно добраться до места ремонта. В остальных случаях нужно использовать хотя бы простые — например, индикатор на светодиоде. Лучше всего, если электронное зажигание на ВАЗ 2107 будет регулироваться с помощью стробоскопа или мотортестера.
Если у вас есть стробоскоп, то задача установки угла опережения зажигания упрощается во много раз. Кстати, такое устройство можно собрать даже из светодиодного фонарика. Установить контрольный вывод с емкостного датчика на бронирование первого цилиндра. Теперь нам нужно направить луч стробоскопа на шкив коленчатого вала. Разумеется, двигатель должен запуститься. Вращая корпус распределителя, сделать отметку на коленчатом валу, проведенную напротив соответствующей насечки на блоке четко в момент вспышки.
Что значит БСЗ семь?
А теперь приступлю к фонтанированию бесконтактной системы. Ни для кого не секрет, что электронное бесконтактное зажигание намного лучше своего предшественника. Причина тому – нет необходимости в частом контроле распределителя и прерывателя. Современный водитель? К своей машине ездил, но не требовал знаний по устройству автомобиля и его систем. Учтите, что чем новее машина, тем меньше владелец вмешивается в ее работу. Макс – замена жидкостей и фильтров.
БСЗ И сделал шаг навстречу драйверам, это избавило их от необходимости постоянно проверять зазор, регулировать время, чистить контакты. Сейчас довольно большое количество людей, которые коробку скоростей от поршня отличить могут с большим трудом. Сможет ли он сделать все вышеперечисленные процедуры? В яблочко. Поэтому электронное бесконтактное зажигание позволяет повысить надежность автомобиля. И отпадает необходимость в частой регулировке.
Insights
Анализируя все «за» и «против», можно прийти к одному выводу – чем современнее система зажигания, тем она надежнее и эффективнее. Но если у вас карбюраторная семерка, то при установке микропроцессорной системы вам потребуется модернизировать подачу топлива. Для этого нужно установить насос, рейку, форсунки, электронный блок управления и кучу датчиков, обеспечивающих нормальную работу. А вот более простое решение – просто установить электронное зажигание на ВАЗ 2107. И цена не очень большая, и по времени тоже.
БЫТЬ: https://tostpost.com/be/a-tamab-l/30624-elektronnae-zapal-vanne-na-vaz-2107-stano-ka-shema.html
Германия: https://tostpost.com/de/autos/30645-elektronische-z-ndung-f-r-vaz-2107-installation-und-schaltung.html
ES: https://tostpost.com/es/coches/31231-electr-nica-de-encendido-en-vaz-2107-instalaci-n-y-el-esquema-de.html
КК: https://tostpost.com/kk/avtomobil-der/30596-elektrondy-zazhiganie-na-vaz-2107-ornatu-shemasy.html
PL: https://tostpost.com/pl/samochody/30472-elektroniczny-zap-on-na-vaz-2107-instalacja-i-schemat.html
ПТ: https://tostpost. com/pt/carros/30496-igni-o-eletr-nica-a-vaz-2107-a-instala-o-e-o-esquema-de.html
TR: https://tostpost.com/tr/arabalar/34404-elektronik-ate-leme-vaz-2107-kurulum-ve-emas.html
Великобритания: https://tostpost.com/uk/avtomob-l/30570-elektronne-zapalyuvannya-na-vaz-2107-ustanovka-shema.html
Автомобили советской эпохи, Lada, надеются возродить рынок
МАЛЕНЬКИЙ РОК — Лада, автомобиль советского пролетариата, пережила переход к капитализму и теперь расширяется, чтобы отбиваться от General Motors Co. и Fiat SpA, спустя два десятилетия после краха коммунизма.
Материнская компания Lada ОАО «АвтоВАЗ», 25% которой принадлежит Renault SA, планирует потратить около 5,4 млрд долларов на выпуск семи моделей в ближайшие три года. Автомобили в некоторых случаях заменят автомобили, которые были разработаны до прихода к власти в 1985 году Михаила Горбачева, который руководил распадом Советского Союза.
«Лада», доминирующий российский бренд с долей рынка 24%, находится под давлением необходимости защищать эту позицию. GM, Volkswagen AG и Ford Motor Co. прорываются на рынок, который должен стать крупнейшим в Европе в течение трех лет. Доля GM составляет 8,9%, а VW — 7,5%, причем оба сообщают о более быстром росте продаж, чем Lada, за первые пять месяцев.
Надежды российского автопроизводителя возлагаются на таких клиентов, как Сергей Черних. 35-летний менеджер по розничной торговле из Воронежа, примерно в 300 милях к югу от Москвы, купил седан Lada 2107 в обход моделей Fiat и Chevrolet, потому что он был дешевым и простым в обслуживании.
«Я выбрал «Ладу» в основном из-за цены, — сказал Черных. «Я даже могу сам сделать мелкий ремонт, если это необходимо, чего я бы не смог сделать, если бы купил иномарку из-за большого количества электронных гаджетов».
Lada 2107, одна из трех так называемых классических моделей, впервые была представлена в 1982 году, когда у власти был Леонид Брежнев. Он начинается с 7300 долларов, что составляет менее половины стоимости Ford Focus и VW Polo.
Другие «Лады» советских времен, все еще продаваемые, — это модели 2104 и 2105, которые являются самыми дешевыми «Ладами» и стоят всего 6300 долларов. «Классика» — вторая по популярности модельная линейка на российском рынке после Lada Kalina, которая была представлена в 2004 году и стоит чуть более 10 000 долларов. Новейшей Lada является Priora, представленная в 2007 году и стоимостью около 11 600 долларов.
Задача Lada будет состоять в том, чтобы удерживать цены на низком уровне, одновременно модернизируя технологии, чтобы конкурировать с иностранными брендами, сказала Елена Сахнова, аналитик ВТБ Капитал в Москве. По ее словам, цена — самое конкурентное преимущество Lada, особенно за пределами Москвы и Санкт-Петербурга.
Чтобы закрепить свое лидерство на рынке, компания также опирается на сеть из 385 дилеров, которая в настоящее время является более обширной, чем любая другая иностранная марка. В Воронежской области с населением 2,4 млн человек девять дилеров Lada по сравнению с одним магазином Renault.
«Такую же ситуацию можно найти в любом другом маленьком городе России, — сказала Сахнова. «Но ситуация меняется, и АвтоВАЗ будет терять это преимущество, поскольку Ford, GM, Toyota и другие продолжают расширяться».
Ford, у которого есть завод под Санкт-Петербургом, подписал в этом году договор о производстве и дистрибуции с ОАО «Соллерс». Volkswagen, у которого есть новый завод в Калуге, будет производить автомобили VW и Skoda с ОАО «ГАЗ», российским производителем автомобилей. миллиардером Олегом Дерипаской. BMW AG рассматривает возможность открытия завода в России. Fiat, который помог создать автопроизводителя в 1960-х, также планирует местное производство.
Россия может стать крупнейшим автомобильным рынком в Европе в 2013 или 2014 году, обогнав Германию, считает Иван Бончев, глава автомобильной практики Ernst & Young в регионе. Министерство промышленности России прогнозирует, что продажи автомобилей вырастут на 73 процента и превысят 3,3 миллиона в 2015 году. включая минивэн и фургон. Французский автопроизводитель также поможет Lada разработать недорогую платформу для замены «классических» моделей, сообщила представитель Renault в Москве Оксана Назарова.
У Лады тоже есть могущественные союзники. В конце августа премьер-министр России Владимир Путин проехал 1345 миль на желтой Lada Kalina Sport, чтобы осмотреть новую дорогу на Дальнем Востоке России. Он назвал машину «удобной и надежной», сообщает государственное информационное агентство РИА Новости.
Опираясь на новые модели Lada, Renault и ее партнер по альянсу, Nissan Motor Co., стремятся к 2016 году увеличить совокупную долю трех брендов на российском рынке до 40 процентов, сказала Назарова. По данным Ассоциации европейского бизнеса страны, в настоящее время группе принадлежит 35 процентов рынка.
Со своей стороны, Lada планирует почти удвоить продажи до 1 млн автомобилей к 2020 году с 564 000 в прошлом году, сообщил представитель АВТОВАЗа Игорь Буренков. В 2011 году компания планирует выпустить 700 000 автомобилей. После распада Советского Союза в 1991 году рынок автомобилей рухнул. Завод в Тольятти на реке Волге в то время продолжал работать, обменивая готовые автомобили на запчасти от поставщиков или на еду и одежду для рабочих, говорит Юрий Зекцер, бывший член правления АвтоВАЗа.
«Лада» также получала подачки от правительства России, при этом к середине 1990-х годов государственные кредиты выросли примерно до 1 миллиарда долларов. Растущий долг и растущий технологический разрыв с остальной автомобильной промышленностью побудили российское правительство искать партнера. В 2008 году Renault обошла GM и Fiat за 25-процентную долю в АвтоВАЗе. Французская компания сейчас ведет переговоры о получении контроля над материнской компанией Lada.
Борьба Lada за последние 20 лет далека от ее положения в качестве любимого автомобиля в советское время. Покупателям из Восточной Германии приходилось ждать целых 17 лет, чтобы получить «Ладу», что в переводе с древнерусского означает «любимая».
Советская реликвия Лада борется за выживание против VW, GM
29 июня 2011 г. 01:00
МОСКВА — Лада, автомобиль советского пролетариата, пережила переход к капитализму и теперь расширяется, чтобы парировать Volkswagen AG и General Motors Co., спустя два десятилетия после краха коммунизма.
Материнская компания Lada, ОАО «АвтоВАЗ», на 25 процентов принадлежащая Renault SA, планирует в ближайшие три года инвестировать около 153 миллиардов рублей (5,4 миллиарда долларов) в выпуск семи моделей. Автомобили в некоторых случаях заменят автомобили, которые были разработаны до прихода к власти Михаила Горбачева в 1919 году.85 и руководил распадом Советского Союза.
Lada, доминирующий российский бренд с 24-процентной долей рынка, вынужден защищать эту позицию. GM, VW и Ford Motor Co. прорываются на рынок, который должен стать крупнейшим в Европе в течение трех лет.
Доля GM составляет 8,9 процента, а VW — 7,5 процента, при этом оба сообщают о более быстром росте продаж, чем Lada, за первые пять месяцев.
Надежды российского автопроизводителя возлагаются на таких клиентов, как Сергей Черных. 35-летний менеджер по розничной торговле из Воронежа, примерно в 500 км к югу от Москвы, купил седан Lada 2107 в обход моделей Fiat и Chevrolet, потому что он был дешевым и простым в обслуживании.
«Я выбрал Lada в основном из-за цены», — сказал Черних. «Я даже могу сам сделать мелкий ремонт, если это необходимо, чего я бы не смог сделать, если бы купил иномарку из-за большого количества электронных гаджетов».
Добрежневская классика
Лада 2107, одна из трех так называемых классических моделей, впервые была представлена в 1982 году, когда у власти был Леонид Брежнев. Он начинается с 206 900 рублей (7 300 долларов США), что составляет менее половины стоимости Ford Focus и VW Polo.
Другие «Жигули» советских времен, все еще продаваемые, — это модели 2104 и 2105, которые являются самыми дешевыми «Жигулями» и стоят всего 178 000 рублей. «Классика» — вторая по популярности модельная линейка на российском рынке после Lada Kalina, которая была представлена в 2004 году по цене от 281 900 рублей.
Самая новая Lada — Priora, представленная в 2007 году и стоимостью 326 300 рублей. Задача Lada будет заключаться в том, чтобы удерживать цены на низком уровне, одновременно модернизируя технологии, чтобы конкурировать с иностранными брендами, сказала Елена Сахнова, аналитик ВТБ Капитал в Москве. По ее словам, цена является самым конкурентным преимуществом Lada, особенно за пределами Москвы и Санкт-Петербурга.
Преимущество ускользает
Чтобы закрепить свое лидерство на рынке, компания также полагалась на сеть из 385 дилеров, которая в настоящее время является более обширной, чем любая другая иностранная марка.
В Воронежской области с населением 2,4 млн человек девять дилеров Lada по сравнению с одним магазином Renault.
«Такую же ситуацию можно найти в любом другом маленьком городе России», — сказала Сахнова. «Но ситуация меняется, и АвтоВАЗ будет терять это преимущество, поскольку Ford, GM, Toyota и другие продолжают расширяться».
Компания Ford, имеющая завод под Санкт-Петербургом, в этом году подписала договор о производстве и дистрибуции с ОАО «Соллерс». Volkswagen, у которого есть новый завод в Калуге, будет производить автомобили VW и Skoda совместно с ОАО «ГАЗ», российским производителем автомобилей, принадлежащим миллиардеру Олегу Дерипаске. BMW AG рассматривает возможность открытия завода в России. Fiat, принимавший участие в создании АвтоВАЗа в 1960-х годах, также планирует местное производство.
Россия может стать крупнейшим автомобильным рынком в Европе в 2013 или 2014 году, опередив Германию, считает Иван Бончев, московский руководитель автомобильной практики Ernst & Young в регионе. Министерство промышленности России прогнозирует, что продажи автомобилей вырастут на 73 процента и превысят 3,3 миллиона в 2015 году9.0003
Поездка Путина
Для борьбы с посягательством иностранных автопроизводителей АвтоВАЗ планирует использовать основу Logan от партнера Renault для новых моделей, включая минивэн и фургон.
Французский автопроизводитель также поможет Lada разработать недорогую платформу для замены «классических» моделей, сообщила представитель Renault в Москве Оксана Назарова.
У автопроизводителя также есть могущественные союзники. Премьер-министр России Владимир Путин проехал 2165 км (1345 миль) на желтой Lada Kalina Sport, чтобы осмотреть новую дорогу на Дальнем Востоке России в конце августа 2010 года. По сообщению государственного информационного агентства РИА, он назвал автомобиль «комфортным и надежным». Новости.
Опираясь на новые модели Lada, Renault вместе с партнером по альянсу Nissan Motor Co. намерены увеличить к 2016 году совокупную долю трех брендов на российском рынке до 40 процентов, сказала Назарова. По данным Ассоциации европейского бизнеса страны, в настоящее время группе принадлежит 35 процентов рынка.
Автомобили для продуктов питания
Со своей стороны Lada намерена почти удвоить продажи до примерно 1 млн автомобилей к 2020 году с 564 000 в прошлом году, сообщил представитель АВТОВАЗа Игорь Буренков.
В 2011 году компания планирует выпустить 700 000 автомобилей. Несмотря на все свои амбиции, Lada почти не зашла так далеко. После распада Советского Союза в 1991 году рынок автомобилей рухнул.
Завод в Тольятти на Волге в то время продолжал работать, обменивая готовые автомобили на запчасти от поставщиков или на продукты и одежду для рабочих, рассказал бывший член правления АвтоВАЗа Юрий Зекцер.
Производитель «Лада» поддерживался на плаву благодаря подачкам российского правительства, а к середине 19-го века государственные кредиты выросли примерно до 1 миллиарда долларов.90-е. Растущий долг и растущий технологический разрыв с остальной автомобильной промышленностью побудили российское правительство искать партнера.
В 2008 году Renault обошла GM и Fiat за 25% акций АвтоВАЗа. Французский автопроизводитель из Булонь-Бийанкур в настоящее время ведет переговоры о получении контроля над российским автопроизводителем. Борьба производителя за последние 20 лет далека от его положения в качестве любимого автомобиля в советское время.
