Трамблер системы зажигания ВАЗ 2108, 2109 принцип действия

Трамблер (датчик-распределитель зажигания) — элемент системы зажигания автомобиля.

Попробуем понять как он работает и каков его принцип действия.

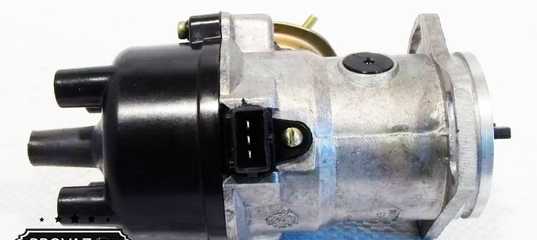

Трамблер ВАЗ 2108, 2109 принцип действия

1. Назначение трамблера ВАЗ 2108, 2109, 21099.

Он предназначен принимать искру с катушки зажигания и распределять ее по цилиндрам в соответствии с порядком работы двигателя (для ВАЗ 2108, 2109 1-3-4-2).

Помимо этого трамблер задает момент искрообразования (выдает управляющий импульс на коммутатор) в зависимости от оборотов коленчатого вала, нагрузки на двигатель и угла установки опережения зажигания.

2. Как работает трамблер?

В основе конструкции трамблера — вращающийся вал (т.н. валик), имеющий привод от распределительного вала двигателя. На валу крепятся устройства и элементы трамблера, которые работают от вращения вала.

3. Принцип действия трамблера (датчика-распределителя зажигания) ВАЗ 2108, 2109, 21099.

Принцип действия трамблера включает в себя работу всех его элементов.

Ротор (бегунок) вращаясь распределяет искру по боковым контактам в крышке трамблера. Далее по высоковольтным проводам она поступает на свечи зажигания. На сам бегунок искра подается с катушки зажигания через подвижный центральный контакт в крышке.

Датчик Холла имеет зазор через который проходит вращающийся экран с четырьмя зубцами и четырьмя прорезями. При прохождении в зазоре датчика прорези экрана на коммутатор системы зажигания подается импульс, являющийся сигналом подачи искры. Подробнее «Принцип действия датчика Холла».

Датчик Холла в трамблере

Центробежный регулятор опережения зажигания при увеличении частоты вращения вала трамблера за счет расхождения своих грузиков и воздействия на экран датчика Холла увеличивает угол опережения зажигания, что позволяет топливной смеси сгореть своевременно и с максимальной отдачей. Подробнее «Центробежный регулятор опережения зажигания».

Принцип действия центробежного регулятора

Вакуумный регулятор опережения зажигания за счет разрежения передающегося в его корпус так же воздействует на экран датчика Холла и увеличивает угол опережения зажигания при повышении нагрузки на двигатель (чем больше нагрузка — тем больше разрежение — тем больше угол). Подробнее «Вакуумный регулятор опережения зажигания».

Вакуумный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Меняя положение трамблера относительно шкалы на корпусе вспомогательных агрегатов можно вручную корректировать угол опережения зажигания в большую или меньшую сторону.

Корректировка угла трамблером, автомобиль ВАЗ 2108

Примечания и дополнения

— На автомобили ВАЗ 2108, 2109, 21099 устанавливались два разных распределителя зажигания (трамблера), с разными крышками. Для двигателей 2108 и 21083 это трамблер 40.3706, для 21081 – 40.3706-01. Они конструктивно одинаковы, но различаются характеристиками вакуумного и центробежного регуляторов опережения зажигания. Крышка трамблера 40.3706-01, для двигателя 21081, помечена желтой краской, трамблера 40.3706 красной. Различий между ними нет, они взаимозаменяемые.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Особенности снятия трамблера на двигатель ВАЗ 2108, 2109, 21099

— Особенности установки трамблера на двигатель автомобилей ВАЗ 2108, 2109, 21099

— Порядок присоединения высоковольтных проводов к крышке трамблера на ВАЗ 2108, 2109, 21099

— Схема системы зажигания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Стреляет и хлопает в глушитель (причины не связанные с карбюратором)

— Греется коммутатор системы зажигания, причины неисправности

Подписывайтесь на нас!

Трамблер Ваз 2109

Главная • Ваз • 2109 • Электрика

В данной статье мы расскажем про устройство, основные неисправности и ремонт трамблера (распределителя зажигания) для автомобиля Ваз 2109, рассмотрим поэтапную замену сальника трамблера и устройство в целом.

Трамблёр Ваз 2109 устройство

1 — уплотнительное кольцо, 2 — муфта, 3 — регулировочные шайбы, 4 — валик с центробежным регулятором, 5 — опорная пластина, 6 — пылезащитный экран, 7 — бегунок, 8 — датчик Холла, 9 — стопорная шайба, 10 — упорная шайба, 11 — корпус, 12 — вакуум-корректор.

Основная причина выхода из строя трамблера Ваз является износ сальника и в редких случаях валика с центробежным регулятором, для устранения течи масла в датчик Холла рекомендуем произвести замену сальника трамблера Ваз 2109.

Замена сальника трамблера Ваз 2109

Для замены сальника распределителя зажигания требуется снять трамблер (для снятия трамблера необходимо отвернуть два винта крышки трамблера, снять крышку распределителя, отсоедините шланг от вакуум-корректора, установить поршень первого цилиндра в ВМТ, отвернуть три гайки крепления распределителя, после чего его аккуратно снять). Далее разбираем трамблер:

Разборка: Распределитель зажигания Ваз 2109

1. Снимите бегунок, потянув его вверх.
2. Снимите пылезащитный экран.
3. Отверните винт крепления клеммы проводов низкого напряжения.
4. Выньте клемму из корпуса распределителя.
5. Разожмите лапки держателя отверткой и выньте провод из держателя.
6. Отверните два винта крепления опорной пластины датчика Холла.
7. Снимите стопорное кольцо с штифта опорной пластины.

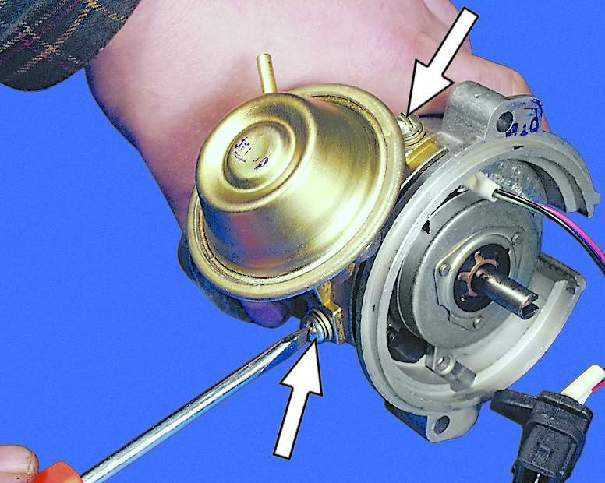

8. Отверните два винта крепления вакуум-корректора.
9. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.
10. Снимите вакуум-корректор.
11. С помощью отвертки приподнимите опорную пластину и снимите ее.
12. Снимите стопорное кольцо с валика распределителя.
13. Снимите упорную шайбу с валика распределителя.
14. Снимите пружинное кольцо, удерживающее штифт крепления муфты.
15. Подденьте уплотнительное кольцо отверткой и снимите его.
16. Выбейте штифт крепления муфты с помощью подходящего бородка.
17. Снимите муфту привода распределителя и регулировочные шайбы.
18. Выньте валик с центробежным регулятором.
19. С помощью отвертки снимите две пружины грузиков со стоек.
20. Снимите ведомую пластину центробежного регулятора с экрана.

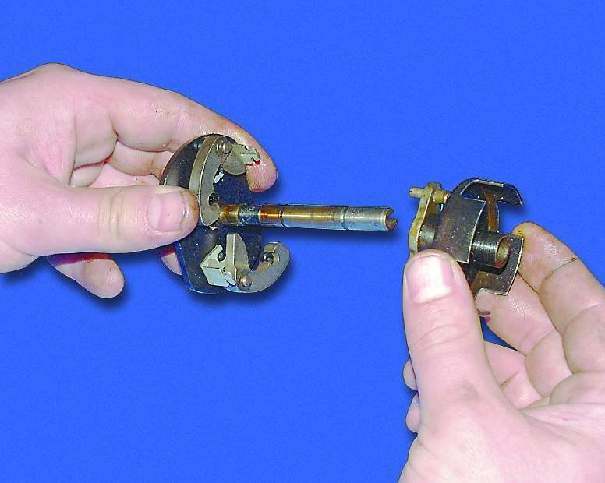

21. Снимите стопорные кольца крепления грузиков.
22. Снимите оба грузика с осей.
23. Отверните два винта крепления и снимите датчик Холла с опорной пластины.
24. Выньте уголек с пружиной из крышки, если его надо заменить.

Примечание
На некоторых трамблерах датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла Ваз 2109 меняется в сборе с опорной пластиной.

Кстати, затрагивая датчик многим будет интересно узнать, как проверить датчик Холла Ваз 2109?  При включенном стартере, если на снятой свече зажигания с подключенным проводом зажигания хоть одна искра проскакивает, то датчик Холла требует замены, это самый простой народный способ проверки, можно проверить тестером, но это уже другая история и о ней я расскажу в другой статье.

Сборка и установка трамблера Ваз 2109 производится в той же последовательности что и разборка. Так же при замене сальника трамблера рекомендуем заменить прокладку под №1 на рисунке, проверить состояние кулачков и бегунка, при необходимости почистить контакты образиной шкуркой или надфилем. Далее произвести установку зажигания.
