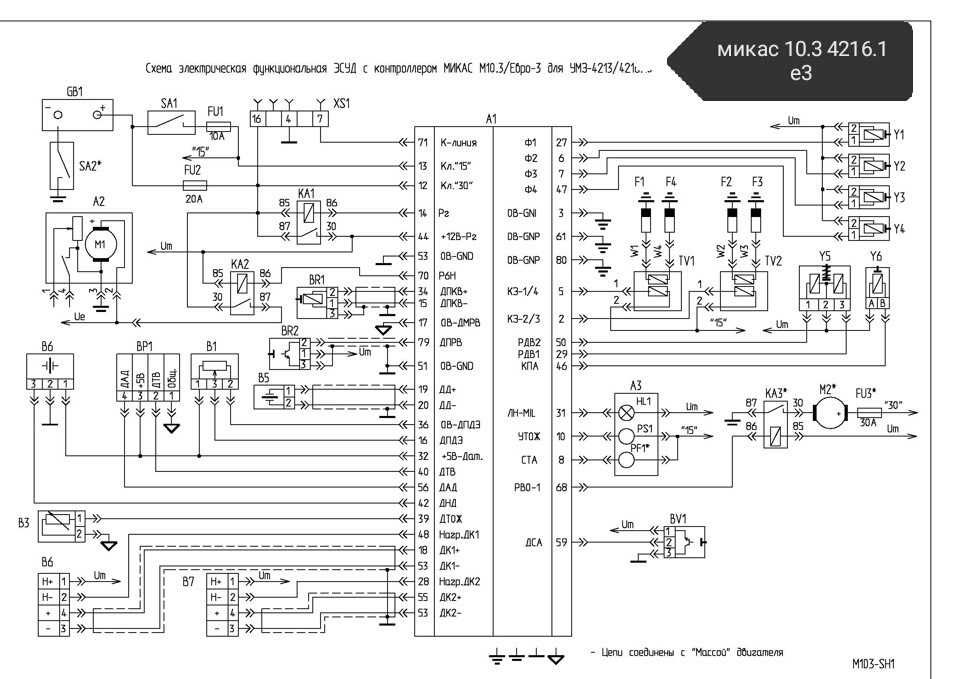

• Схема соединения системы управления двигателем ЗМЗ 409 (Евро 2)

• Цветная схема электрооборудования УАЗ 469

• Лампы, применяемые на УАЗ Патриот

• Схема электрооборудования автомобилей УАЗ–3741, –3909, –3962, –2206

• Назначение и расположение предохранителей и реле УАЗ-31519, 315194, 315195, 315143, 315148, 3153 и их модификации

• Реле и блок предохранителей УАЗ-374195, 396255, 390995, 220695, 330395, 330365, 390945 и их мод

• Схемы электрооборудования автомобиля УАЗ 3303

• Схемы электрооборудования автомобиля УАЗ 39094

• Предохранители и реле УАЗ-396295

• Схема предохранителей и реле УАЗ 3160, УАЗ-2360 и мод.

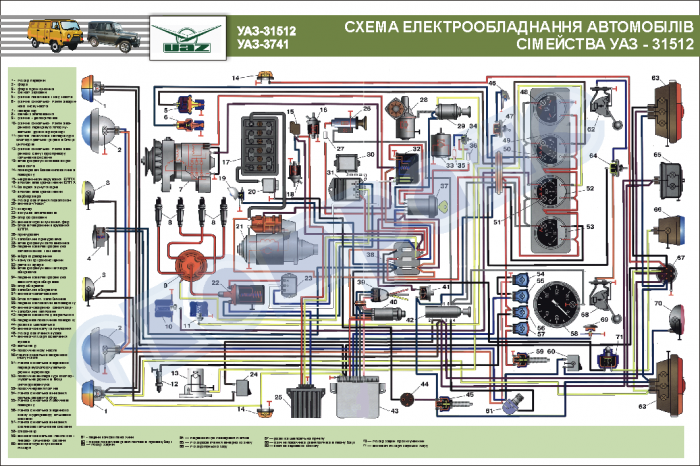

Схема УАЗ-3741,3909,3962,2206 Буханка

Поиск неисправностей

На любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне автомобильной проводки — Рамиль Абдуллин).

Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

1. В первую очередь, проверьте работоспособность АКБ.
2. При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.
3. Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.
4. Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.

Сталкивались ли вы с проблемами неработоспособности проводки на авто?

• Да
• Нет
• Не знаю (свой автомобиль не ремонтирую)

Элементы электросхемы

Электросхема отечественного УАЗика проста, поскольку относится к однопроводному типу. Стандартная схема проводки УАЗ «буханка» с карбюратором имеет следующие особенности:

• автомобильный кузов служит массой,
• схема электрооборудования УАЗ-буханки с карбюратором и исполнительные элементы оснащены подключенным к корпусу минусовым выводом.

Вторая особенность считается специалистами несовершенством данной схемы.

Владелец автомобиля обязан определять периодически целостность и окисление контактов. Если оно произошло, поверхность аккуратно обрабатывают наждачной бумагой.

Что входит в электросхему?

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электросхема УАЗ 452 сама по себе достаточно простая — однопроводная.

По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

1. В качестве массы используется кузов транспортного средства.
2. Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.

Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля УАЗ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Электропроводка УАЗ-465, РАФ 465-З к а/м ГАЗ 69

20

№51-3806030-Б
Микропереключатель управления подсветкой шкал приборов в сборе типа П19

23

21

#20-3713300
Выключатель электродвигателя отопителя в сборе

24

#76-5205010
Стеклоочиститель в сборе

25

№69-3724037-В
Провод питания стеклоочистителя в сборе

19

#69-3702010
Реле регулятор в сборе типа РР20

35

№51-3716010-Г
Светильник задний в сборе типа ФП-13

29

#69-3801010
Комбинация приборов в сборе типа КП12

26

#12-3722220
Предохранитель цепей освещения тепловых в сборе (ПР2-Б)

32

№20-3709010-Б1
Микропереключатель управления центральный в сборе (тип П6-Б2)

30

№51-3724036-А2
Провода разъема штекера питания указателя температуры, манометра и бензинового указателя в сборе

34

№51-3806020-Б1
Датчик указателя уровня бензина в бензобаке в сборе типа БМ20

27

#541100
Разъем проводов в сборе

33

28

#69-3713025
Патроны подсветки шкал приборов в сборе типа ПП1

31

#69-3724053
Провод питания сигнальной лампы температуры воды в радиаторе в сборе

18

#69-3714200
Светильник освещения кабины в сборе типа ФП12-Б

36

17

№30-8102010-А
Вентилятор отопителя в сборе

37

#69-3724031
Провод к заднему фонарю

16

№51-3705010-Б
Катушка зажигания в сборе типа Б1

38

#69-3724064
Провод соединения вилки штепсельной розетки прицепа с массой в сборе

15

№51-3714310-Б
Лампа подкапотная в сборе типа ПД-1

14

№67Б-14304-Б
Провод соединения массы двигателя с массой автомобиля в сборе

40

№69А-3724030-А
Полный жгут проводов на раме в сборе

39

#51-3730010
Розетка соединительная вилка прицепа пищевого в сборе типа ПС-10

13

#51-3707010
Свеча зажигания в сборе (СН4-Г)

6

№51-3712010-Б
Подсветка в сборе типа ПФЗ-ИН

10

№20-3706010-Б
Распределитель в сборе типа Р23

11

#51-3808020
Датчик указателя температуры воды в сборе типа ТМ2-А

9

#51-3810020
Датчик давления масла в сборе типа ММ-4

8

№20-3701010-А
Генератор 12 в, 18 и в сборе типа Г20

7

№20-3723011-А1
Соединительная панель

41

#69-3724030-А
Полный жгут проводов на раме в сборе

42

43

#20-3724062
Провод соединения аккумуляторной батареи с «массой» в сборе

5

№51-3711010-Б1
Фара в сборе типа ФГ2-А2

44

№20-3703011-А
Батарея аккумуляторная в сборе (без электролита, незаряженная 6-СТ-54-ЭМ, ГОСТ 959-51)

4

#20-3711045
Втулка, уплотнение

3

№51-3721010-В
Сигнал в сборе двухпроводной 12 типа С56-Б

45

2

#12-3808025
Датчик сигнальной лампы температуры воды в радиаторе в сборе типа ММ7

46

№69-3724050-А
Провод от аккумуляторной батареи к выключателю стартера в сборе

1

№69-3724015-В
Комплект жгута проводов ГАЗ-69

1

№69-3724015-В
Полный жгут проводов в базовой сборке

47

#20-3724083
Уплотнение

47

#80-3724083
Уплотнение провода к выключателю стартера

58

51

57

№А-14598
Пряжка

56

#69-3707050
Свечной кабель от индукционной катушки к распределителю с гасящим сопротивлением в сборе

52

№69-3722010-А2
Блок предохранителей в сборе типа ПР-10-Б

59

#51-3724093
Пряжка крепления комплектного жгута проводов

50

#69-3724044
Провод соединения вилки штепсельной розетки плафона с массой в сборе

60

№51-3724020-В
Провод кнопки звукового сигнала в сборе

55

49

#69-3724099
Провод от блока предохранителей к выключателю поворотной фары в сборе

54
