Содержание статьи:

• 1 Периодичность регулировки клапанов
• 2 Зазоры регулировки клапанов
• 3 Как определить ВМТ в момент сжатия
• 4 Регулировка клапанов
• 5 Порядок регулировки клапанов

Периодичность регулировки клапанов

Периодичность, с которой должна производиться регулировка клапанов УАЗ  составляет 30-40 тысяч километров пробега. После проведения регулировочных работ двигатель начинает работать более равномерно, возрастает приёмистость. Это связано с тем, что увеличивается период открытия клапанов, подача топлива в камеру сгорания и выброс  отработавших газов становится равномерным во всех цилиндрах, снижается сопротивление, с которым топливо поступает в камеру сгорания, это повышает коэффициент полезного действия двигателя, что естественно влияет на увеличение мощности.

Зазоры регулировки клапанов

Зазоры между штоком клапана и коромыслом должны соответствовать на впускных клапанах0. 35 мм, на выпускных 0.40мм. Регулировка производится на холодном двигателе.



Как определить ВМТ в момент сжатия

Регулировка клапанов УАЗ, начинается с первого цилиндра, для этого выставляем поршень в положении верхней мёртвой точки в момент сжатия топлива в камере сгорания. Как удобнее всего определить это положение, На шкиве привода генератора и помпы, расположенном на коленчатом валу имеется риска, которую необходимо совместить со штифтом расположенном на передней крышке двигателя. Но этого не достаточно.Потому что данное положение соответствует также и нахождению поршня в ВМТ в момент выброса отработавших газов. Поэтому определиться можно по трамблёру, бегунок должен быть расположен под контактом провода первого цилиндра.



При включённом зажигании на свече первого цилиндра проскочит искра. Определить положение поршня в ВМТ в момент сжатия можно и простым дедовским способом. Для этого необходимо вывернуть свечу и заткнуть отверстие пробкой сделанной из бумаги. При подведении поршня в ВМТ пробку выбьет. Использовав один из этих способов мы, определяем момент сжатия топлива, а точное положение ВМТ определяем при помощи метки на шкиву.

Регулировка клапанов

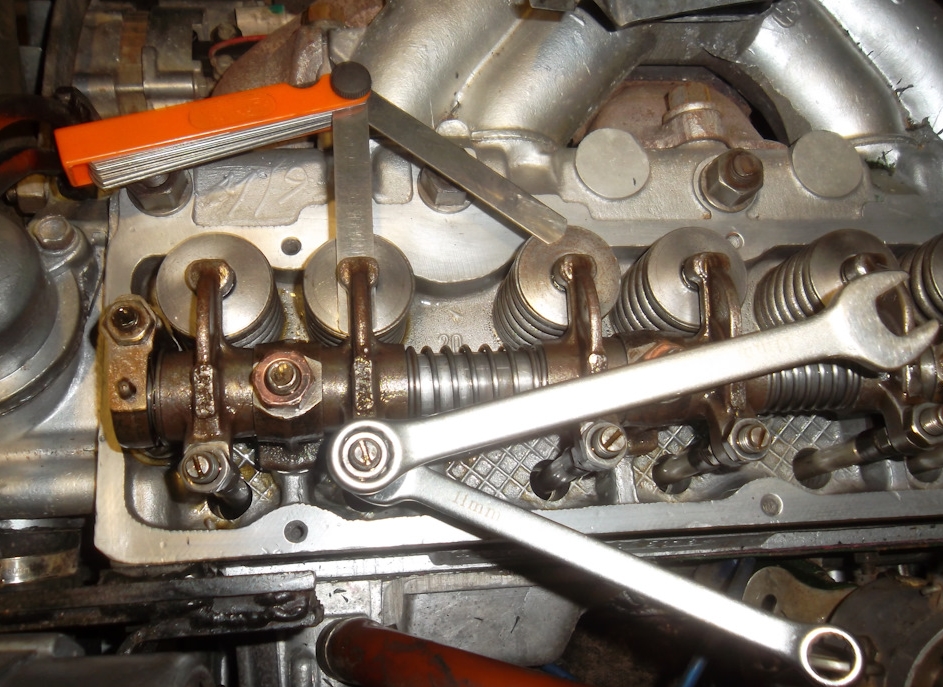

Теперь мы можем приступить к регулировке клапанов первого цилиндра. Для того отпускаем стопорные гайки регулировочных винтов впускного и выпускного клапанов. Между штоком клапана и коромыслом впускного клапана устанавливаем щуп размером0,35 мм, затягиваем регулировочный винт таким образом, чтобы коромысло прижало щуп и  при этом не надавило на шток клапана. Щуп должен двигаться между коромыслом и штоком с небольшим усилием.



Затягиваем стопорную гайку, придерживая регулировочный винт отвёрткой.



После затяжки обязательно проверяем, чтобы щуп не оказался зажат и повторюсь, двигался с небольшим усилием. Так же регулируем зазор на выпускном клапане, но уже применяем щуп размером  0.40 мм.

Порядок регулировки клапанов

Цилиндры на УАЗ 469 работают в следующем порядке

1-2-4-3

После первого цилиндра регулируем клапана второго цилиндра. Для этого проворачиваем коленчатый вал на половину оборота. Но нам необходимо точное положение поршня в ВМТ. Советую долго не думать а выкрутить свечу. И, вставив в цилиндр отвёртку, подвести поршень в ВМТ.  лучше способа я не знаю.

Многие устанавливаю поршень в ВМТ по искре. Но это положение поршня не является верхней мертвой точкой. Потому что зажигание установлено с опережением и в момент проскакивания искры поршень ещё не дошёл до верхней мертвой точки. Да строгое положение поршня в ВМТ при регулировке вовсе не обязательно. Но где гарантия, что зажигание стоит правильно. Или при прокручивании коленчатого вала вы не проскочили требуемое положение. Следовательно лучше потратить немного больше времени выставить всё точно. Так как на этом отразится дальнейшая работа двигателя.

Таким же образом регулируем клапана четвертого цилиндра. Здесь уже положение поршня можно выставить  по метке на шкиву, и провернув, коленчатый вал на пол оборота регулируем клапана третьего цилиндра.

Регулировка клапанов умз 4216 — MTZ-80.ru

Выполнение регулировки клапанов УМЗ 4216

Содержание

Двигатели Ульяновского моторного завода отличаются простой и надежной конструкцией, которая позволяет некоторые ремонтные операции проводить самостоятельно. Распространенной причиной их неисправности может стать неточность зазоров в клапанном механизме. При наличии некоторых технических навыков регулировку клапанов УМЗ 4216 можно производить вручную.

Настройка механизма на ГАЗе

Элементы газораспределительного механизма (ГРМ) при включенном двигателе испытывают постоянное воздействие от газов, следствием чего становится изменение зазоров:

• при их увеличении ухудшается наполнение цилиндра смесью газов;
• уменьшение зазора приводит к его перегреву.

В обоих случаях:

• возрастает расход топлива и масла;
• снижается ресурс работы установки.

О необходимости регулировки клапана предупреждает ряд признаков:

• появляется лязгающий звук;
• ГАЗ глохнет через небольшие промежутки.

Несомненно, регулировка клапанов на автомобиле требует:

• четкого соблюдения последовательности действий;
• наличия комплекта щупов и разных ключей;
• предварительного охлаждения двигателя.

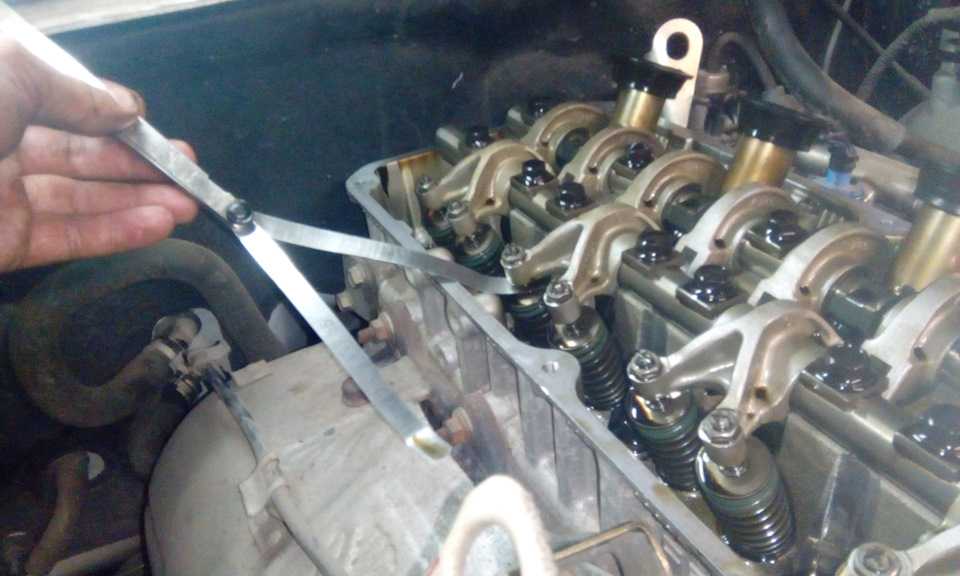

Регулировка зазора на клапанах производится следующим образом:

Регулировка клапана УМЗ-4216

• ключом на 10 откручивается и снимается клапанная крышка, прокладку которой одновременно можно заменить;
• для удобства действий отсоединяются элементы электропроводки;
• коленчатый вал проворачивается по часовой стрелке ключом на 36;
• щупом измеряется зазор;
• его настройка производится поворотом затяжных гаек ключом на 14;
• первыми регулируются клапана 1, 2, 4, 6 – установкой зазора в диапазоне 0,35-0,4;
• после полного поворота коленвала устанавливаются — 3, 5, 7, 8;
• клапанная крышка устанавливается на место, а ГАЗ проверяется на наличие постороннего звука.

Если настройка выполнена правильно, всякий посторонний шум в силовой установке исчезнет.

Настройка после разборки блока

После ремонта ГАЗа нужна повторная регулировка клапанов. Последовательность манипуляций прежняя, однако необходима предварительная обкатка мотора – километров 50 проезда до настройки.

Цель обкатки ГАЗа состоит в том, чтобы:

• масло распределилось по отделам двигателя;
• уселись прокладки;
• была проверена работа свечей или шатунного механизма.

Упорный фланец распределительного вала ГРМ двигателя УМЗ-4216

Если результаты обкатки свидетельствуют о полной исправности двигателя, можно выполнить регулировку клапанов. Если настройки сбиваются, причина может заключаться:

• в проблемах с коленвалом;
• неисправности ГРМ;
• повреждениях в блоке цилиндров;
• неумелом вождении.

Регулировка не требуется для тех автомобилей, двигатели которых оборудованы гидрокомпенсатором.

Регулировка зазоров клапанов двигателя УМЗ-4216

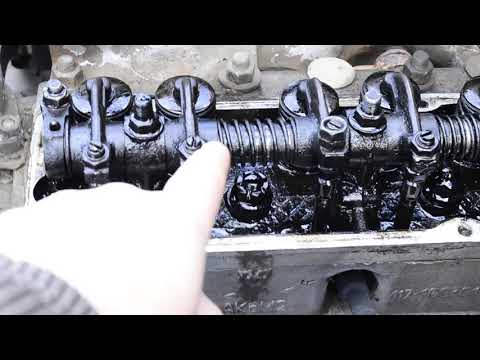

Видео по теме: Регулировка клапанов УМЗ 4216

Источник

Регулировка клапанов УМЗ-421

Регулировка клапанов двигателя 4216

Устройство и схема КПП К-700, К-701

В данной статье мы рассмотрим устройство и принцип работы коробки переключении передач тракторов «Кировец» К-700 и К-701, т.к. их строение полностью идентично. Также приведем основные моменты в регулировке, обслуживании и ремонта данного механизма….

Замена амортизаторов задней подвески ВАЗ 2114

Статья для всех, у кого возникла необходимость в замене амортизатора и пружины на задней подвеске на автомобилях ВАЗ 2114. Легче всего работы проводить на смотровой яме, но можно и сделать это на ровной площадке. Амортизаторы и пружины нужно менять п…

Замена наконечников рулевых тяг ВАЗ 2114

Рулевая тяга соединяет рулевую рейку и рулевой наконечник. При большом износе шарнира рулевой тяги на плохой дороге появляются неприятные стуки, а так же начинает бить руль, в данном случае наконечники рулевых тяг придется снять и заменить на новые….

Замена рулевой рейки ВАЗ 2114

Фото и видео инструкция по самостоятельному снятию рулевой рейки с автомобилей девятого семейства ЛАДА, ВАЗ 2113, 2114, 2115. Для проведения работ вам потребуется помощник. Процесс снятия1. Отсоед…

Источник

Как регулировать гидрокомпенсаторы Умз 4216

Регулировка клапанов Газель Бизнес УМЗ 4216 Евро 3

Регулировка клапана двигателя УМЗ-4216.

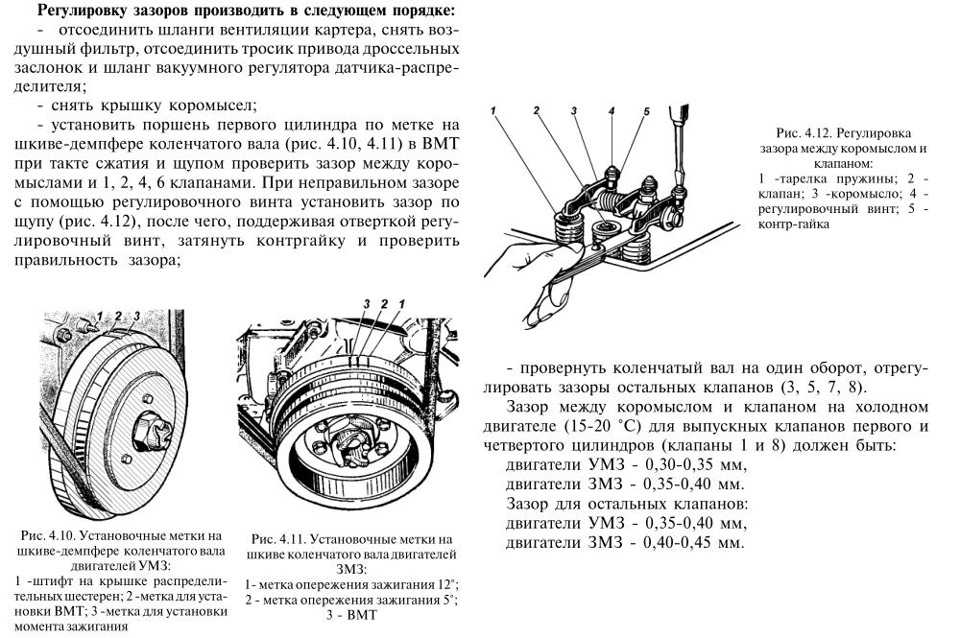

   Регулировку теплового зазора, на клапанах, нужно производить на холодном (15-20°С) двигателе. Величины зазоров должны быть для выпускных клапанов первого и четвертого цилиндров (крайние клапаны) – 0,30–0,35 мм. Для всех остальных клапанов – 0,35–0,40 мм. Так утверждает производитель, но практика показывает, что можно ставить одинаково на всех особой разницы нет. Снимаем крышку головки блока цилиндров.

Головкой или ключом «на 36» поворачиваем коленчатый вал за болт крепления шкива-демпфера по часовой стрелке (вид спереди) до совмещения второй (по часовой стрелке) метки на шкиве-демпфере со штифтом крышки распределительных шестерен (поршень первого цилиндра должен быть в ВМТ такта сжатия – оба клапана закрыты).  Если клапаны не закрылись (такт выпуска), поворачиваем коленчатый вал еще на один оборот.

Установочная метка на шкиве-демпфере коленчатого вала:

1 – штифт на крышке распределительных шестерен; 2 – метка на шкиве-демпфере для установки ВМТ.

Набором щупов проверяем зазоры в приводе клапанов первого цилиндра. При необходимости, ключом «на 14» отпускаем контргайку регулировочного винта и на один-два оборота отворачиваем регулировочный винт.

Между стержнем клапана и коромыслом вставляем щуп. Заворачиваем регулировочный винт до тех пор, пока щуп не будет двигаться в зазоре с небольшим усилием.

Выставив зазор, удерживаем регулировочный винт, затягиваем контргайку (при этом зазор несколько уменьшится) и вновь проверяем зазор. Регулируем зазоры обоих клапанов первого цилиндра.

Вместо отвертки регулировочный винт можно удерживать ключом «на 11».

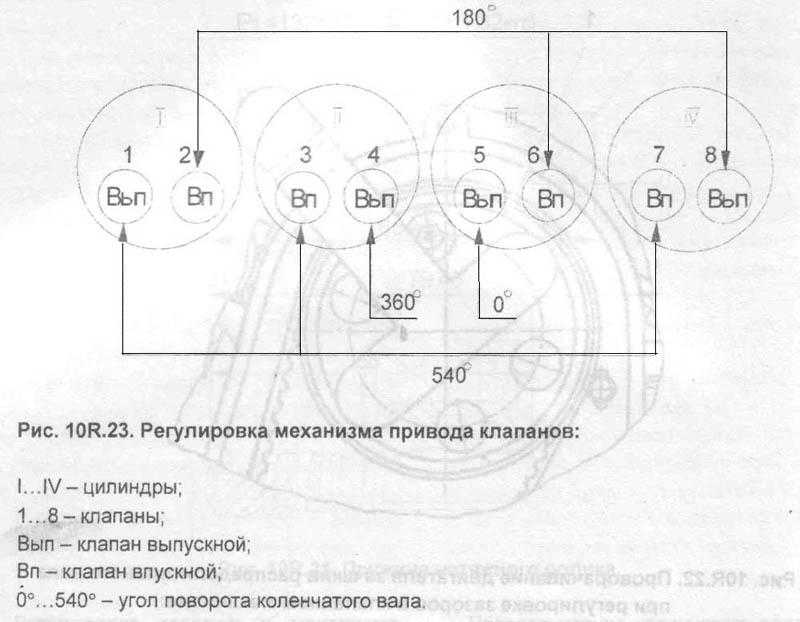

Поворачивая коленчатый вал по часовой стрелке каждый раз на 180° (полоборота), регулируем зазоры в приводе клапанов остальных цилиндров согласно порядку их работы, т. е. 1–2–4–3 Устанавливаем крышку головки блока цилиндров, с прокладкой, обратно на место.

Для добавления комментариев нужна регистриция

Источник

Трудоемкий процесс регулировки клапанов в двигателе с регулировочными шайбами ​​

Несколько лет назад я написал подробную статью о регулировке клапанов в двигателе с одним верхним расположением распредвала. В нем я сосредоточился на общей конфигурации, в которой кулачки распределительного вала перемещают набор коромыслов, которые качаются на валах и толкают верхние части стержней клапанов вниз. Регулировка включает измерение зазора между коромыслом и штоком клапана с помощью щупа и вращение шпильки с резьбой или вращение эксцентрика до тех пор, пока зазор не достигнет заданной величины, обычно от 0,006 до 0,012 дюйма.

Измерение клапанного зазора щупом и регулировка коромысла на двигателе с одним верхним расположением распредвала. Роб Сигел

Но я также написал, что на старинных двигателях с двумя распредвалами вместо них часто используются прокладки, предлагая: «Я могу исправить это, когда [отрегулирую клапаны] в своем двигателе Lotus Europa, поскольку в его головке с двумя распредвалами используются прокладки. ”

Это время пришло.

На большинстве современных автомобилей с двумя распредвалами регулировка клапанов вообще не требуется, поскольку гидравлические подъемники с гидравлическим давлением, питаемые маслом, автоматически компенсируют зазор и устраняют необходимость в какой-либо плановой регулировке. Однако на многих старинных автомобилях с одинарными и двойными верхними распредвалами, а также на некоторых Toyota последних моделей и многих мотоциклах кулачки кулачков толкают «ковшовые» толкатели вниз по штокам клапанов, а между толкателями и стержнями клапанов используются прокладки соответствующей толщины. вершины каждого стержня клапана, чтобы установить зазоры. Это механически проще, поскольку устраняет необходимость в клапанном механизме с коромыслами и валами, но компромисс заключается в том, что это значительно усложняет регулировку клапана.

Вместо того, чтобы просто отрегулировать резьбовую гайку или эксцентрик, вам необходимо измерить зазоры между выступами кулачка и толкателями, снять кулачки, снять толкатели и имеющиеся прокладки, измерить прокладки или прочитать их толщину, рассчитать, что нового толщина прокладок должна быть такой, чтобы правильно установить зазор, приобрести и установить эти прокладки, затем снова измерить зазоры, чтобы убедиться, что вы все сделали правильно. (Обратите внимание, что двигатель S14 в BMW E30 M3 и S54 в E46 M3 также используют прокладки клапанов, но они не скрыты под тарельчатыми толкателями, и с помощью специального инструмента клапаны могут быть нажаты, а прокладки извлечены. без разборки.)

По этой причине, в отличие от регулировки клапанов в двигателе с коромыслами, которая может быть похожей на дзен опытом, который связывает вас с вашей машиной, выполнение этой работы в двигателе с регулировочными шайбами ​​— трудоемкий процесс, требующий много времени, которого никто не ждет.

Двухкулачковая головка Lotus Europa. Обратите внимание, что коромысла отсутствуют, вместо этого выступы кулачка непосредственно толкают кулачковые толкатели. Роб Сигел

Прошлой весной я переделал, собрал и установил двигатель Europa с двумя распредвалами, но признаюсь, что на самом деле я все еще был новичком в регулировке клапанных шайб. У меня не было опыта выполнения прокладок, так как у механика, который выполнял работу с клапаном, был готовый запас прокладок, поэтому я попросил его сделать это. Я проверил зазоры, сначала на неустановленной головке, где я нашел их в спецификации, а затем еще раз, когда головка была прикручена к блоку. Я обнаружил, что зазоры на № 1 сузились, но поскольку все они должны были измениться, когда я обкатал двигатель, я решил оставить их такими. В период с апреля по ноябрь я проехал на двигателе 700 миль, поэтому, когда я поставил машину на зиму в гараж, на очереди были первая после ремонта регулировка клапанов и замена масла.

В любом двигателе первым этапом регулировки клапанов является измерение существующих зазоров. Для этого необходимо снять клапанную крышку и повернуть двигатель в правильное положение для проверки клапанов. В винтажных БМВ, которыми я живу и дышу, эти шаги тривиальны: крышки клапанов редко устанавливаются с герметиком, а двигатель можно легко провернуть либо включив передачу и слегка покачав ее, либо положив пятку руки на ремень вентилятора, чтобы натянуть его, а затем схватить охлаждающий вентилятор и использовать его для вращения двигателя. Затем вы найдете положение, в котором клапаны на «сопутствующем цилиндре» того, который вы измеряете, находятся в перекрывающемся положении (коромысла впускного и выпускного клапанов закрывают равные части соответствующих кулачков). Это гарантирует, что, например, на четырехцилиндровом двигателе, когда клапаны № 4 перекрываются, № 1 находится в ВМТ.

Однако ничего из этого не относилось непосредственно к Lotus. Так как он, знаете ли, британский, и течет масло, если вы даже думаете о смазке в пределах 40 футов от него, клапанная крышка держится на герметике, и для ее снятия потребовалось лезвие бритвы, рычаг и ругань. Машина стоит в очень узком месте в моем гараже, поэтому нет места, чтобы раскачать ее, чтобы ударить по клапанному механизму. И, поскольку это автомобиль со средним расположением двигателя, радиатором спереди и электрическим вентилятором, хватать вентилятор не за что. Мне пришлось поставить его на подъемник средней высоты, надеть храповик на коленчатый вал снизу и попеременно тянуться под ним, чтобы провернуть двигатель, и стоять на ящике для молока, чтобы измерить зазор.

Кроме того, это не похоже на однокулачковый двигатель, где вы поворачиваете цилиндр в ВМТ и измеряете зазоры впускного и выпускного клапанов в этом положении. Клапаны слегка отклонены от вертикали, и для точного измерения вам необходимо расположить плоское пятно на задней части кулачка над клапаном, что означает, что кулачки кулачка должны быть направлены вверх на одной линии со штоками клапана. С практической точки зрения это нужно делать по одному клапану за раз. Таким образом, вы вращаете двигатель не четыре раза, а восемь.

Само измерение зазора по существу такое же, как и для головки с коромыслами, за исключением того, что вы вставляете лезвие щупа между кулачком кулачка и толкателем вместо коромысла и верхней части штока клапана. Ступенчатые или так называемые щупы «проход-непроход» невероятно полезны для регулировки клапанов. Например, если спецификация составляет 0,006–0,008 дюйма, если кончик ступенчатого щупа 0,006–0,008 скользит в зазор, но лезвие останавливается на ступеньке, вы сделали все правильно. После того, как вы сделали это некоторое время, для дополнительной оценки вы можете вставить лезвие 0,007 дюйма и посмотреть, будет ли оно лучше, чем 0,006, но в целом для клапанов ошибка на тысячную на незакрепленной стороне хороша. упражняться.

Использование проходного и непроходного щупа между задней частью кулачка и тарельчатым толкателем. Роб Сигел

. Зазоры в оригинальном руководстве по ремонту требовали 0,005–0,007 дюйма на впускных и 0,006–0,008 на выпускных клапанах, но в наши дни большинство поклонников Lotus рекомендуют 0,009–0,011. Ни я, ни слесарь, который собирал головку, этого не знали, поэтому он руководствовался инструкцией, поэтому зазоры были выставлены плотно, но опять же, я знал, что они все равно изменятся во время обкатки, поэтому я оставил их в покое.

Когда я измерил зазоры, я обнаружил, что два из выпускных клапанов имели размер 0,009–0,011 (именно там, где я хотел, чтобы они были, поэтому никаких изменений в их прокладках не потребовалось), а два — 0,006–0,800. (немного тесно). Три воздухозаборника были на уровне 0,005–0,007, но воздухозаборник №1 был настолько тугим, что лезвие моего самого тонкого щупа (0,004–0,006) не скользило в зазор. Я измерил лист бумаги микрометром на 0,003 дюйма, и он тоже не скользил. Я купил еще один набор щупов с более тонкими лезвиями, и чтобы найти подходящий, мне пришлось пройти весь путь до самого тонкого, который был 0,0015. Это полторы тысячные дюйма, что меньше половины средней толщины человеческого волоса. Йиш. Перевод: впускной клапан №1 был настолько тугим, что едва закрывался. Я рад, что не проехал на машине ни на милю дальше.

После измерения зазоров следующим этапом стала разборка. Прокладки клапанов находятся под кулачковыми толкателями, и для их снятия необходимо вынуть оба распредвала, а для этого надо отсоединить цепь ГРМ от шестерен распредвала. Сама разборка не была проблемой; Меня беспокоила сборка.

На Европе расположение двигателя посередине усложняет некоторые задачи. На передней части кулачковых шестерен есть установочные метки. Во время повторной сборки блок удерживается в ВМТ, кулачки вставляются примерно в правильную ориентацию ВМТ №1, а крышки подшипников устанавливаются и затягиваются. Затем шестерня выпускного кулачка вставляется в цепь ГРМ, шестерня поворачивается на один зуб за раз, пока установочная метка не окажется заподлицо с поверхностью крышки клапана, и шестерня, цепь и кулачок трясутся и трясутся до тех пор, пока установочный штифт скользит в отверстие, сохраняя выравнивание. Затем то же самое делается для впускного механизма. Затем вы вставляете натяжитель цепи, плотно прижимаете его и проверяете, что блок все еще находится в ВМТ, а метки обоих распредвалов все еще совмещены, как это может быть на 45-летнем двигателе, головка которого была снята. Я обнаружил, что это довольно сложно, когда я устанавливал синхронизацию кулачка с двигателем на стенде. Но когда двигатель уже в машине, эти распредвалы в дюймах от брандмауэра, без зеркала метки ГРМ не видно, да еще и с зеркалом, параллакс мешает точно оценить их выравнивание. Я определенно был , а не , с нетерпением ожидая возможности сделать это с одной рукой, связанной за спиной.

Метки совмещения на шестернях распредвала хорошо видны при снятом двигателе, но их очень трудно увидеть при установленном двигателе. Rob Siegel

Рекомендуется пометить заднюю поверхность кулачков перед их снятием. Я использовал Wite-Out и линейку на сопрягаемой поверхности клапанной крышки. Это несовершенные метки, но я сфотографировал их там, где они пересекаются с линейкой, так что они должны быть достаточно хорошими, чтобы я знал, не ошибся ли я, что в любом случае лучше, чем вы можете сделать.

Я пометил заднюю часть кулачков как мог. Роб Сигел

Затем я открутил шестерни распредвала (и даже , что сложно, учитывая небольшой зазор до брандмауэра) и подвесил цепь ГРМ с помощью пары вешалок, чтобы она не упала на переднюю часть двигатель и заклинить.

Как я всегда говорю, вешалка — это инструмент и часть! Rob Siegel

На этом этапе, когда вы готовитесь к снятию распределительных валов, крышек подшипников, толкателей и регулировочных прокладок, очень важно, чтобы все детали были организованы и промаркированы по мере их снятия. Зазоры клапанов зависят не только от регулировочных прокладок, но и от тарельчатых толкателей, поэтому крайне важно их не перепутать. Можно использовать традиционные пакеты Ziploc, но лучше использовать универсальную коробку с отделениями. Я нашел пластиковую коробку с тремя колоннами, две из которых имели пять рядов, что было идеально, потому что у каждого кулачка было пять крышек подшипников. В то время как на самих крышках проштампован номер места, на вкладышах подшипников нет, и они действительно должны вернуться на то же место.

Моя коробка с отделениями и этикетками. Rob Siegel

Наконец, я открутил крышки подшипников распредвала и начал осторожно вынимать оба распредвала.

Впускной кулачок снят, обнажая кулачковые толкатели. Rob Siegel

Тарельчатые толкатели можно извлечь либо с помощью магнита, либо с помощью всасывающего инструмента для шлифовки клапанов. Я использовал последний. Прокладки клапанов находятся внизу. На некоторых автомобилях, таких как Alfa, и на многих мотоциклах прокладки представляют собой маленькие перевернутые чашки, которые сидят, как маленькие шляпы, на верхушках штоков клапанов, но на Lotus и многих других автомобилях прокладки представляют собой просто плоские диски размером с монету, которые находятся внутри углубление в стопорной чашке пружины. Обычно масляная пленка прилипает к нижней части толкателя, но если это не так, вы действительно не хотите, чтобы она отвалилась и упала на двигатель, поэтому лучше обхватить рукой нижнюю часть толкателя. толкатель, как только вы поднимите его.

Прокладка клапана застряла внутри тарельчатого толкателя. Роб Зигель

После извлечения каждого компонента клапанного механизма он сразу же помещался в свое отделение в пластиковом корпусе.

Этот уровень организации необходим. Роб Сигел

Все шло хорошо, пока я не снял последний тарельчатый толкатель — выхлоп №1 — и не обнаружил прокладку клапана в удерживающей чашке пружины, а не под толкателем. Я приложил к нему небольшой магнит, но, к моему удивлению, он остался на месте. Я обыскал свой дом, нашел более сильный редкоземельный магнит, но и он не смог его вытащить.

Прокладка клапана застряла в держателе пружины (слева). Роб Сигел

Я сделал то, что делаю часто, а именно, попробовал несколько вещей параллельно. Я разместил проблему на двух разных форумах Lotus. Я запрыгнул на Amazon и за 8 долларов заказал стержневой магнит из редкоземельных металлов, рассчитанный на тяговое усилие в 35 фунтов. Я вернулся в гараж и более внимательно осмотрел застрявшую прокладку, чтобы увидеть, есть ли место, где я мог бы ее поддеть. Это было вровень. Не было.

Но вскоре человек по имени Рохан из Англии ответил на мой пост на форуме Lotus Elan. Он сказал: «Прокладка должна поддерживаться только в центре штока клапана. Я бы попробовал осторожно постучать по прокладке плоской выколоткой с одной стороны, и другая сторона должна подняться, чтобы вы могли ее вытащить». Я сделал, и это сработало отлично; Затем я смог вытянуть прокладку с помощью магнита. Я немедленно ответил Рохану, что в следующий раз, когда он будет на моей стороне Атлантики, он выпьет напиток по его выбору. Тот факт, что кто-то на другом континенте немедленно решил мою проблему, является одной из лучших вещей в этом автомобильном мире, который мы любим.

Извлечение регулировочной шайбы клапана с помощью магнита после опрокидывания плоской пробкой и ударом молотка. Rob Siegel

Вместе с этим клапанный механизм был удален, и я больше не был новичком в регулировке прокладок клапанов.

Приятное зрелище — голова Lotus готова к новым прокладкам. Роб Сигел

На следующей неделе мы займемся измерением, расчетом и заказом новых прокладок, повторной сборкой и этим надоедливым выравниванием кулачка.

***
