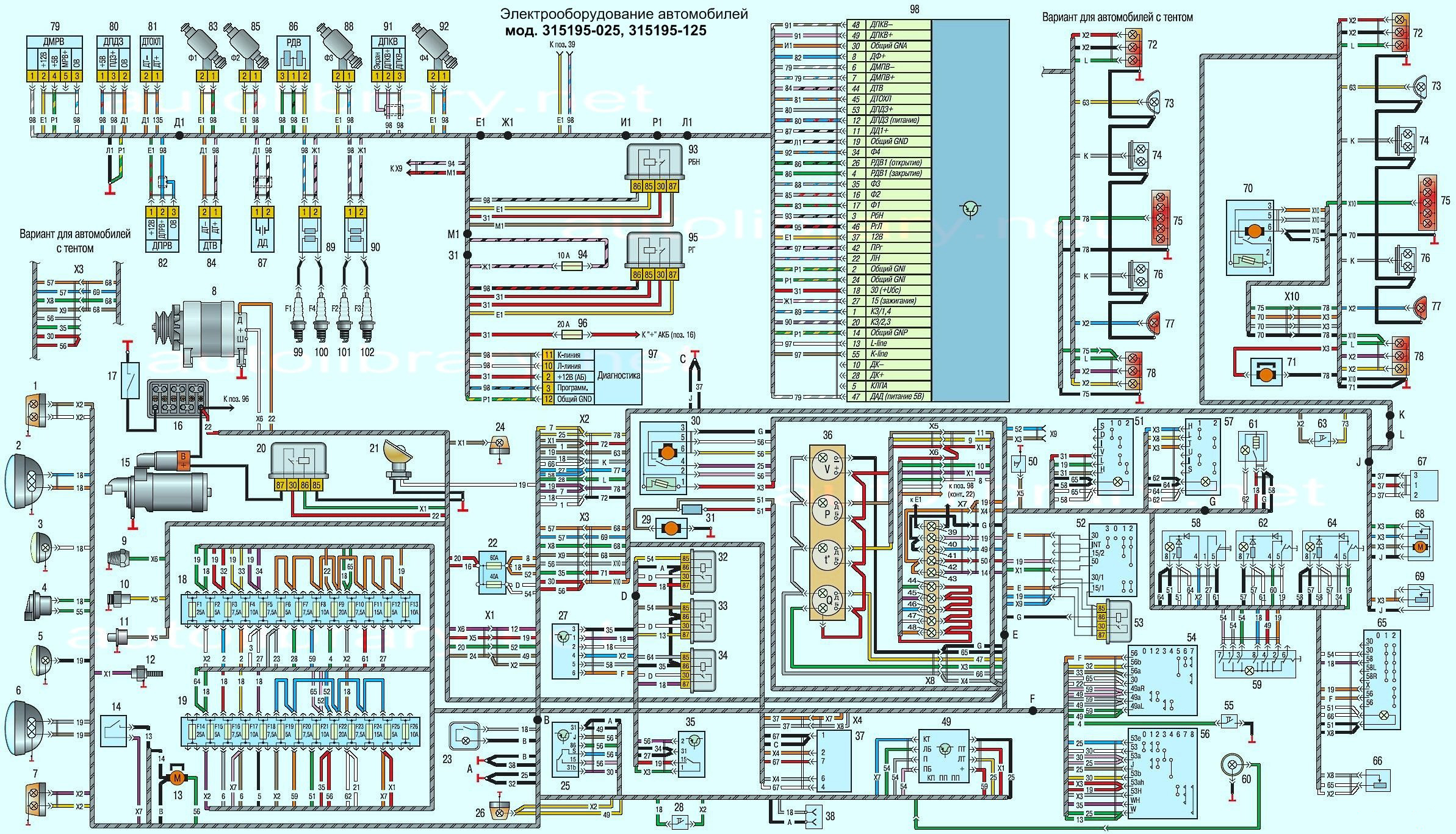

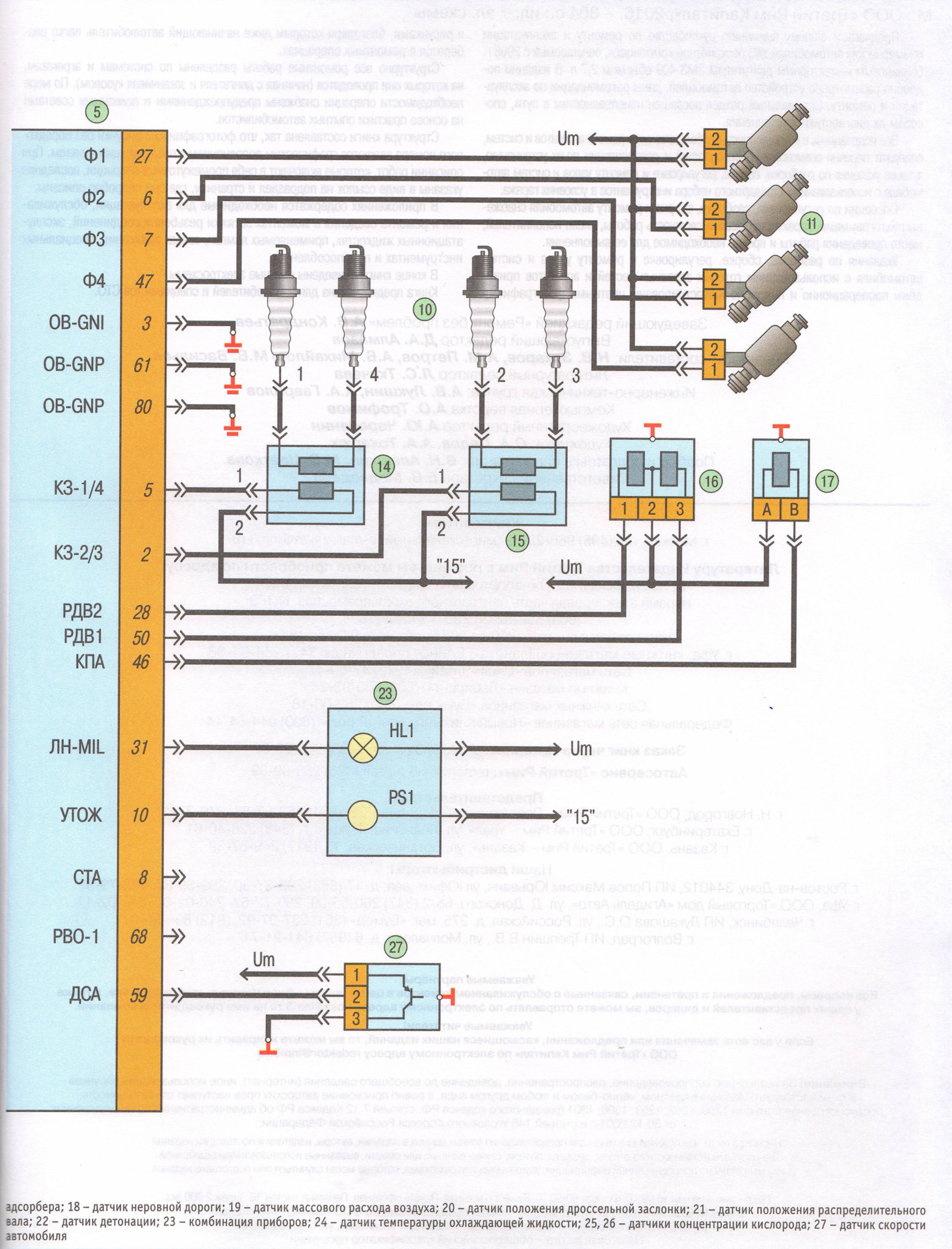

Электросхема УАЗ 469

Проводка УАЗа объединяет более 50 обязательных компонентов и устройств автомобиля. По схеме видно, что узлы автомобиля УАЗ 469 хорошо продуманы и подлежат самостоятельному ремонту даже в полевых условиях.

Генератор уазика

Генератор крепится на правой боковине картера силового агрегата. Между шкивами натягивается ремень для привода. Опора снизу для перемещения узла на небольшое расстояние обеспечивает его натяжение.

Внешний корпус на ранних моделях производился из стали, в новых сериях главным материалом является легкий сплав. По бокам расположены крышки с подшипниками качения. На большинстве моделей задняя крышка используется для установки выпрямительного блока, щеток и регулятора напряжения.

Внутренняя схема генераторов начинается со статора, который используется для генерации тока. Он состоит из стальных листов, обмотанных проводом для формирования трехфазной обмотки. На внешней стороне статора есть вал с выемкой под шпонку для монтажа приводного шкива. Внутри на подшипниках вращается ротор. Это устройство из стальных втулок и обмоток. Вывод проводов для подключения генератора УАЗа прикреплён к коллектору. Крыльчатка, установленная перед шкивом, обеспечивает подачу холодного воздуха в прибор. Детали зафиксированы при помощи гаек. Щёточный пружинный узел используется, чтобы подвести напряжение возбуждения.

Замеры амперметром показывают, что ранние модели генераторов серии Г12 вырабатывают ток силой до 20А. Мощность модифицированного Г250 достигает 350 Вт.

Регулятор напряжения

Штатные советские модели регулятора РР 132А-0 в оригинале найти практически невозможно. Если произошла поломка, автовладельцы рекомендуют проложить к новому реле новую проводку, а старое переоборудовать на разъемы и штекеры, чтобы всегда можно было вернуть исходное состояние.

Популярный список запчастей для сбора электросхемы:

• реле ЗИЛ-131, УАЗ-ЭМ 67370227023702;
• электромагнитное реле 12В с кронштейном и пятью контактами;
• распределительный короб Gusi 8;
• недостающие провода.

АКБ

Учитывая возраст автомобиля, ему понадобится пусковой ток со значением не менее 750 А, номинал ёмкости 70-90 Ач в европейском корпусе от проверенных производителей.

Оптимальным выбором станет Pb/Sb или Sb/Sb аккумуляторы, потому что класс автомобиля славится нестабильным напряжением электропроводки.

АКБ меньшей ёмкости приведёт к постоянным перезарядкам генератора, в результате схема зарядки нарушится, и батарея будет хуже справляться с задачей электропитания. Аккумулятор большей ёмкости будет часто сталкиваться с недозарядкой, что приведёт к потере выгодных характеристик.

При правильной эксплуатации на автомобиль подойдёт АКБ любой ремонтопригодности. Вся разница заключается в стоимости обслуживании. 90% водителей не беспокоятся по этому поводу и ставят необслуживаемые аккумуляторы.

Система зажигания УАЗ 469

Запуск двигателя автомобиля возможен благодаря воспламенению горючей смеси в цилиндрах силового агрегата. Исправное зажигание на УАЗе позволяет завести машину в любых погодных условиях и температурных режимах.

Схема контактного зажигания УАЗ 469 надёжна, ей пользуются со времён появления первого автомобиля, но она не сравнится с возможностями бесконтактной модели. Автовладельцы стараются перенастроить отечественный механизм, чтобы улучшить работу силового агрегата. Достигаются хорошие результаты:

•   устойчивая работа двигателя на всех режимах;
•   быстрый пуск охлаждённого двигателя;
•   нормализация расхода топлива;
•   возврат мощности к заводским показателям.

У схемы замка зажигания УАЗ есть особенность: без предварительного выключения зажигания повторный запуск стартера блокируется. Также замок оснащён противоугонным запорным устройством.

У замка зажигания есть 3 положения:

•   зажигание выключено (0). Работает только аварийка, сигнализация и габаритные огни.
•   питание системы управления мотором (1). Работают генераторы возбуждения, мотор, фары и другие компоненты, требующие подачу электричества;
•   подача питания 1-2 секунды на стартер для запуска двигателя (2) с последующим переходом ключа в исходное положение (1).

Стартер УАЗ 469

Электрический УАЗ имеет электродвигатель, установленный с левой стороны мотора. Потребляя постоянный ток, стартер обладает последовательной обмоткой возбуждения, оснащен тяговым реле и приводом с муфтой свободного хода.

Электрическая энергия от аккумулятора поступает в первичную обмотку, в это время реле толкает приводной механизм. Происходит зацеп с маховиком двигателя, и совершается вращательное движение. Маховик движется, все рабочие части перемещаются и силовой агрегат запускается.

Проверку удерживающей и тяговой обмоток производят измерением сопротивления с помощью омметров.

Реле с неисправной катушкой быстро изнашивается. Концы клеммных болтов должны быть чистыми. Если наконечник успел чрезмерно перегореть, его следует повернуть на 180°. Также следует исключить сильный износ контактных дисков электрооборудования.

Система освещения, световой и звуковой сигнализации УАЗ

Концепцию системы освещения, световой сигнализации машины составляют поворотные фары, передние фонари, боковые поворотники, задние фонари, сигналы заднего хода, подсветка номерного знака, приборов, кабины, подкапотного пространства, а также переключателей для управления этими устройствами.

Фара имеет полуразборный оптический компонент с двухнитевой лампочкой. Нижняя нить лампы мощностью 50 Вт расположена в фокусе отражателя, она обеспечивает дальний свет. Верхняя нить мощностью 40 Вт отвечает за ближний свет.

Несмотря на хорошую герметичность, пыль со временем может проникнуть внутрь оптики. Обслуживание фар состоит в регулировке и замене неисправных ламп, удаления пыли с корпусов фар и оптических элементов. Для очистки необходимо снять фару, не разбирая ее, тщательно промыть чистой водой с помощью ватного тампона через отверстие и высушить.

Нужно регулярно проверять чистоту проводов и надежность соединений в цепях освещения, состояние центрального и ножного переключателей.

Контрольно-измерительные приборы УАЗ

Для обеспечения надежной и долговечной работы необходимо контролировать состояние и работу отдельных механизмов автомобиля. Основные механизмы управления УАЗа 469 объединены панелью приборов, установленной на передней панели кузова (амперметры, вольтметры уаза, датчики давления масла, датчики температуры воды в блоке цилиндров, датчики уровня топлива и реле поворотов одинковы с УАЗом буханка).

Указатель работает в паре с датчиками давления масла, температуры охлаждающей жидкости и уровня топлива. Спидометр определяет скорость и пройденное расстояние, учитывает работу и износ деталей, узлов, агрегатов автомобиля. Контрольные лампы сигнализируют о перегреве жидкости радиатора и аварийном давлении масла.

Техническое обслуживание электрооборудования

Таблица 1 — Техническое обслуживание основного электрооборудования

Электрооборудование	Рекомендации по ТО
Аккумулятор	Батарея всегда должна содержаться в чистоте. При подготовке АКБ к эксплуатации ее утепляют, доводят плотность электролита до нормы проверяют напряжение под нагрузкой.
Генератор	Проверка и регулировка натяжения приводного ремня генератора. Осмотр и очистка наружной поверхности. При необходимости подтягивание креплений.
Реле стартера УАЗа	Осмотр и очистка наружной поверхности. При необходимости подтягивание крепления.
Переключатель света фар, стоп-сигнала	Очистка поверхности и клемм от грязи.
Фары	Проверка установки, крепления и действия фар. При необходимости регулировка направление светового потока.
Катушка зажигания	Недопустимо загрязнение или замасливание контактов и проводов, необходимо периодически их протирать.

Чтобы система зажигания работала нормально, особенно при низкой температуре, дополнительно нужно следить за чистотой проводов высокого напряжения. Нельзя допускать их окисления в местах соединений.

Возможные неисправности и способы их устранения

Таблица 2— Устранение основных неисправностей УАЗа

Неисправность	Устранение
Нет заряда аккумуляторной батареи	Проверка натяжения ремня привода генератора и состояния щеток. Проблема может возникать из-за износа контактных колец или задевания ротора.
Шум при работе генератора	Износ подшипников или их посадочных мест на крышках. Изношенные и поврежденные детали требуют замены.
Закоротил провод включения кондиционера	Предохранители УАЗ 469 — самая уязвимая часть автомобиля. Для ремонта нужно удалить штатные контакты гнезда предохранителя, разогрев место их припоя, и выдернуть их плоскогубцами.  Место верхнего контакта в блоке предохранителей рассверлить под размер провода и впаять его.
Дребезжащий звук при работе клаксона	Возникает из-за плохого контакта или появления трещин на мембране. Для ремонта требуется проверить состояние проводки и точек соединения.
Замыкания в цепи	Потребуется пройти по всем элементам, подключенным к данному проводу. Каждый потребитель отсоединяется от сети и отдельно проверяется на работоспособность. При обгорании изоляции на жгутах проводки требуется замена.
Отсутствие искры	Связано с пробитой катушкой или крышкой, а также некорректной регулировкой угла опережения. Возможна поломка коммутаторного устройства. Для ремонта требуется заменить поломанные узлы и произвести настройку момента подачи искры.

Заключение

До середины 80-х годов применялась упрощенная схема электропроводки, но после проведенной модернизации обозначение автомобиля сменилось на УАЗ 3151. Приходилось сталкиваться с проблемами или недочётами схемы электрооборудования УАЗ 469? Расскажите подробнее о своём опыте в комментариях.
