Как заменить подшипник передней ступицы на ВАЗ 2110

Содержание

1. Способы замены подшипника
2. Инструкция по замене подшипника с использованием съемника и тисков

Подшипники передней ступицы колес автомобиля всегда при движении подвергаются огромным нагрузкам, которые во много раз усиливаются при езде по некачественному дорожному полотну. По этой причине подшипники передней ступицы изнашиваются чаще других элементов машины. Ремонт подшипника передней ступицы ВАЗ 2110 и подобных моделей состоит из постоянного осмотра, регулярной смазки и полной замены подшипника в случае выхода его из строя.

Способы замены подшипника

Замена подшипника передней ступицы ВАЗ 2110 может производится одним из трех методов. Первый — замена подшипника при помощи специального съемника без демонтажа поворотного кулака с машины. Второй — замена подшипника с демонтажем поворотного кулака с использованием съемника и тисков. Третий метод заключается в полном снятии стойки с автомобиля и замене подшипника в тисках. Все описанные методы имеют свои плюсы и минусы.

При замене подшипника ступицы первым способом нет необходимости раскручивать болт регулировки развала, что является большим преимуществом данного метода. Основной минус заключается в некомфортной работе, при которой замена подшипника без специального подъемника, эстакады или смотровой ямы становится довольно проблематичной.

При использовании второго метода замена подшипника становится более простой задачей, однако появляется проблема, заключающаяся в нарушении регулировки развала. Для того чтобы этого нарушения избежать, до выкручивания болтов поворотного кулака нужно сделать две метки. Одна из них должна показывать расположение регулировочного болта относительно стойки, другая — позициюповоротного кулака. После замены подшипника в процессе сборки нужно добиться совпадения меток. Добиться первоначальной точности вряд ли получится, но и погрешность будет небольшой. Данный метод идеально подойдет тем, кто помимо подшипника ступицы производит замену и других элементов ходовой части автомобиля.

Из всех методов третий является самым трудным. Для демонтажа стойки нужно распрессовать рулевой наконечник, раскрутить гайки, которые крепят верхнюю опору к автомобильному кузову, после чего на демонтированной стойке необходимо заменить подшипник передней ступицы. Этот способ сложнее остальных, однако им иногда пользуются, когда два предыдущих метода по каким-то причинам не подходят.

Инструкция по замене подшипника с использованием съемника и тисков

Для начала поставьте автомобиль на «ручник» и включите первую передачу, после чего в целях безопасности вставьте упоры под задние колеса, чтобы исключить откат. Затем расслабьте колесные болты и «вывесите» переднюю часть автомобиля (оба передних колеса). При помощи гаечного ключа с отверстием 30 мм открутите гайку подшипника ступицы.

В случае, если в автомобиле используются легкосплавные диски, необходимо для начала демонтировать само колесо и пригласить помощника, который будет держать педаль тормоза нажатой, пока второй человек будет раскручивать гайку ступицы. С помощью отвертки постарайтесь отжать суппорт, после чего ключом на 17 мм отсоедините суппорт от поворотного кулака. Подвяжите суппорт, чтобы он не висел на тормозном шланге.

Затем снимите тормозной диск с передней ступицы. После этого не забудьте указать метки. Откручивайте болты крепления поворотного кулака к стойке и с помощью мягкой наставки выбивайте их. Выкрутите два болта, которые крепят нижнюю шаровую опору к поворотному кулаку, после чего снимите последний.

Выбейте ступицу из подшипника наставкой нужного диаметра. Демонтируйте стопорное кольцо. Установите специальный съемник в тиски и начинайте выпрессовывать подшипник. После этого необходимо почистить и смазать посадочное место подшипника.

Затем приступайте к запрессовке подшипника ступицы, поставьте стопорное кольцо. Поворотный кулак с новым подшипником монтируйте на ступицу и с помощью оправки нужного диаметра вбейте его до упора, причем усилие должно прилагаться к внутреннему диаметру обоймы подшипника.

Дальнейшую сборку необходимо провести в обратном порядке. После того как гайка подшипника ступицы будет затянута, нужно примять ее бортик.

Как выправить капот	Где находится датчик холостого хода	Как вытащить предохранитель
Как снять сиденье на ВАЗ 2107	Как снять обшивку с крыши в Приоре	Как включать поворотники

Замена подшипника передней ступицы автомобиля ВАЗ-2110

Работу можно провести на ровной площадке, но удобнее – на смотровой канаве или подъемнике

Снимаем колпак ступицы.

Узким зубилом расправляем вмятый буртик гайки подшипника ступицы в двух местах.

Затягиваем ручной тормоз, включаем первую передачу и подставляем под колеса башмаки.

Головкой на 30 ослабляем гайку подшипника ступицы

Гайка затянута большим моментом, поэтому головка и вороток должны быть достаточно прочными, чтобы передать необходимое усилие. Ослабляем болты крепления колеса

Вывешиваем переднюю часть автомобиля (именно оба передних колеса, т. к. в противном случае стабилизатор поперечной устойчивости мешает демонтажу, поджимая элементы подвески вверх).

Снимаем колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск.

Направляющую тормозных колодок с суппортом подвязываем так, чтобы они не висели на тормозном шланге.

Отворачиваем до конца гайку подшипника ступицы и снимаем шайбу.

Пропускаем через два диаметрально противоположных отверстия в тормозном диске болты длиной около 130 мм с резьбой М12 x 1,25 мм.

Вворачиваем болты в отверстия ступицы на глубину, равную ее толщине.

Резко ударяя тормозным диском по головкам болтов, выпрессовываем ступицу.

Отворачиваем крепление шаровой опоры к поворотному кулаку (см. Снятие шаровой опоры) и выводим ШРУС из отверстия подшипника

При другом способе демонтажа ступицы вначале отсоединяем шаровую опору и выводим из ступицы ШРУС

Проворачивая ступицу, через выколотку из мягкого металла выбиваем ее из поворотного кулака

Щипцами снимаем стопорное кольцо.

Съемником выпрессовываем подшипник в чашку, расположенную снаружи поворотного кулака, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

Подшипник и съемник

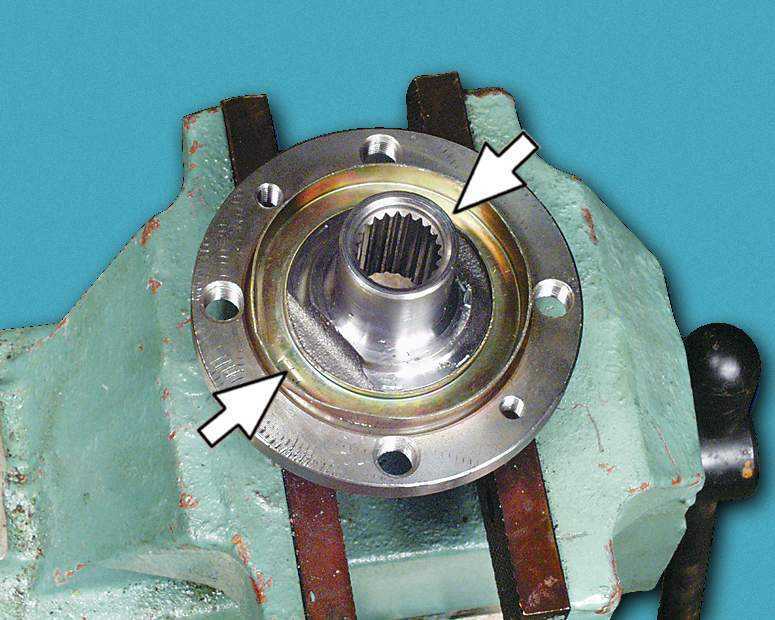

Практически всегда при выпрессовке ступицы на ней остается кольцо подшипника, которое трудно снять из-за плотной посадки на ступице.

Можно воспользоваться съемником, если его лапы войдут в две небольшие проточки на ступице.

Если съемник не обеспечивает необходимого усилия, то поддеваем отверткой и снимаем грязезащитное кольцо

зубилом сдвигаем кольцо подшипника

Снимаем кольцо и при необходимости надфилем зачищаем забоины на ступице.

Устанавливаем грязезащитное кольцо и закерниваем его на ступице.

Очищаем и смазываем внутреннюю поверхность поворотного кулака.

Съемником запрессовываем новый подшипник в поворотный кулак.

При этом большая шайба съемника опирается изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие только через наружное кольцо.

Устанавливаем стопорное кольцо.

Съемником запрессовываем ступицу в подшипник. Теперь шайбы съемника упираются во внутреннее кольцо подшипника и ступицу

Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника моментом 225,6–247,2 Нм (23–25,2 кгс∙м) и обязательно стопорим замятием.
