Обслуживание ГРМ и клапанов двигателя УМЗ-421, УМЗ-4218

_____________________________________________________________________________

Газопровод двигателя УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206)

Газопровод УМЗ-421, УМЗ-4218 (см. рис.1/2) состоит из алюминиевой впускной трубы и чугунного выпускного коллектора.

Впускная труба и выпускной коллектор соединены между собой в один узел через прокладку четырьмя шпильками М8, а их плоскость прилегания к головке цилиндров обработана в сборе с неплоскостностью не более 0,15мм, поэтому разборка узла без необходимости нежелательна.

Рис. 1. Газопровод двигателей УМЗ-4218 под ненастроенную систему выпуска отработавших газов

1 – впускная труба; 2 – выпускной коллектор; 3 – заслонка “зима-лето” для подогрева впускной трубы; 4 – фланец для подсоединения приемной трубы глушителя.

На двигателях УМЗ-421, УМЗ-4218 применяются три основных модификации газопроводов, которые отличаются между собой коллекторами – под настроенную и ненастроенную

систему выпуска и впускными трубами – с фланцем под установку клапана рециркуляции и без него.

Газопровод с коллектором под настроенную систему выпуска с впускной трубой без гнезда под клапан системы рециркуляции применяется на двигателях УМЗ-421.

Рис.2. Газопровод двигателя УМЗ-421 под настроенную систему выпуска отработавших газов

а – для двигателей без системы рециркуляции отработавших газов, б – для двигателей с системой рециркуляции отработавших газов. 1 – фланец для установки клапана рециркуляции; 2 – фланец для присоединения приемной трубы глушителя

Газопровод под систему выпуска без настройки и впускной трубой без гнезда под клапан рециркуляции устанавливается на все исполнения двигателей УМЗ-4218.

Обозначение газопровода – 417.1008010-20.

На рисунках 1 и 2 показаны характерные отличия всех упомянутых выше газопроводов.

Средняя часть впускной трубы подогревается отработавшими газами, проходящему по
впускному коллектору.

Степень подогрева можно регулировать вручную при помощи проворачивающейся заслонки 3 в зависимости от сезона.

При повороте сектора в положение, при котором метка «зима» находится против стопорной шпильки, — подогрев смеси наибольший; при повороте в положение метки «лето» — подогрев наименьший.

Распредвал двигателя УМЗ-421, УМЗ-4218

На двигателях УМЗ-421 (УАЗ-31512), УМЗ-4218 (УАЗ-Хантер, УАЗ-3303, 2206) применялись два вида распределительных валов, которые отличаются только материалом и технологией их изготовления.

По основным геометрическим размерам и остальным параметрам они практически унифицированы.

На всех двигателях начиная с 2001 года используются только литые чугунные распределительные валы с отбелом кулачков и эксцентрика привода бензонасоса до высокой твердости. Шестерня привода маслонасоса стальная, с закалкой ТВЧ.

На двигателях, выпущенных до 2001 года могут быть установлены как чугунные литые валы, так и кованные из стали 45 “селект” с закалкой ТВЧ кулачков, эксцентрика привода
бензонасоса, шестерни привода маслонасоса и всех опорных шеек.

Основные параметры распределительных валов УМЗ-421, УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-3151, УАЗ-3909, 2206 (мм)

Диаметр шейки:

— первой — 52-0,02
— второй — 51-0,02
— третьей — 50-0,02
— четвертой — 49-0,02
— пятой — 48-0,02

Биение третьей шейки относительно первой и пятой шеек — 0,02

Диаметр переднего конца вала (под установку шестерни распределительного вала) — 28

Биение переднего торца распределительного вала относительно поверхности первой и пятой шеек — 0,025

Высота подъема клапанов 10,5 мм.

Распредвал УМЗ-421, УМЗ-4218 — чугунный, литой со стальной шестерней привода масляного насоса и датчика-распределителя зажигания; имеет пять опорных шеек разных диаметров (для удобства сборки): первая — 52мм, вторая — 51мм, третья — 50мм, четвертая — 49мм, пятая — 48мм.

Шейки распредвала опираются непосредственно на поверхность отверстий в алюминиевом блоке цилиндров.

Рабочая поверхность кулачков и эксцентрика привода топливного насоса отбелена до высокой твердости при отливке распределительного вала. Зубья шестерни привода масляного насоса закалены.

Профили впускного и выпускного кулачков разные. Кулачки по ширине шлифованы на конус.

Коническая поверхность кулачков в сочетании со сферическим торцом толкателя при

работе двигателя сообщают толкателю вращательное движение. Вследствие этого износ направляющей толкателя и его торца делается равномерным и небольшим.

Рис.3. – Распределительный вал УМЗ-421, УМЗ-4218

Распредвал УМЗ-421, УМЗ-4218 (рис. 3) приводится во вращение от коленчатого вала косозубой шестерней 1.

На коленчатом валу находится чугунная шестерня с 28 зубьями, а на распределительном валу — полиамидная шестерня с 56 зубьями.

Применение полиамида обеспечивает бесшумность работы шестерен.

Обе шестерни имеют по два отверстия с резьбой М8х1,25 для съемника.

Распределительный вал вращается в 2 раза медленнее коленчатого.

От осевых перемещений распределительный вал
удерживается упорным стальным фланцем 2, который расположен между торцом шейки вала и ступицей шестерни с зазором 0,1-0,2 мм.

Осевой зазор обеспечивается распорным кольцом 3, зажатым между шестерней и шейкой вала. Для улучшения приработки поверхности упорного фланца фосфатированы.

Шестерня закреплена на распределительном валу при помощи шайбы и болта с резьбой М12х1,25. Болт ввертывается в торец вала.

Рис.4. Установочные метки на распределительных шестернях УМЗ-421, УМЗ-4218

а — метки

На шестерне коленчатого вала против одного из зубьев нанесена метка «0», а против соответствующей впадины шестерни распределительного вала нанесена риска или засверловка.

При установке распределительного вала эти метки должны быть совмещены (рис.4).

Детали ГРМ двигателя УМЗ-421, УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3303, 2206

Шестерня распределительного вала УМЗ-421, УМЗ-4218 (см. рис.3) косозубая, изготовлена из полиамида, усиленного стекловолокном.

По сравнению с шестерней из текстолита, применявшейся ранее, шестерня из полиамида при работе издает меньше шума и менее чувствительна к колебаниям зазора в зацеплении с шестерней коленчатого вала.

Шестерня имеет 56 зубьев. Ступица шестерни выполнена из ковкого чугуна.

Толкатели клапана — стальные, поршневого типа.

Торец толкателя наплавлен отбеленным чугуном и шлифован по сфере радиусом 750 мм (выпуклость середины торца равна 0,11 мм).

Внутри толкателя имеется сферическое углубление радиусом 8,73мм для нижнего конца штанги. Вблизи нижнего торца сделаны два отверстия для стока масла из внутренней полости толкателя.

Толкатели клапана двигателя УМЗ-421, УМЗ-4218 по наружному диаметру и отверстия под толкатели в блоке цилиндров разбиты на две размерные группы.

При сборке толкатели определенной группы следует устанавливать в отверстия, отмеченные соответствующей цифрой.

Для обеспечения стабильности зазоров в клапанном механизме при нагревании и охлаждении двигателя штанги толкателей изготавливаются из дюралюминиевого прутка.

На концы штанг напрессованы стальные закаленные наконечники со сферическими торцами.

Нижний наконечник, сопрягающийся с толкателем, имеет торец с радиусом сферы 8,73мм, а верхний, входящий в углубление в регулировочном винте коромысла — 3,5 мм.

Длина штанги двигателя со степенью сжатия 8,2 — 283 мм, двигателя со степенью сжатия 7,0 — 287 мм.

Коромысла клапанов УМЗ-421, УМЗ-4218 (рис.5) одинаковые для всех клапанов, стальные, литые. В отверстие ступицы коромысла запрессована втулка, свернутая из листовой
оловянной бронзы.

На внутренней поверхности втулка сделана канавка для равномерного распределения масла по всей поверхности и для подвода его к отверстию в коротком плече коромысла.

Рис. 5. Привод клапанов двигателя УМЗ-421, УМЗ-4218

1 – седло клапана; 2 – клапан; 3 – маслоотражательный колпачок; 4 и 5 – пружины; 6 – тарелка пружин; 7 – сухарь; 8 – коромысло; 9 – регулировочный винт; 10 – гайка регулировочного винта; 11 – штанга; 12 – опорная шайба пружин

Длинное плечо коромысла заканчивается закаленной цилиндрической поверхностью, опирающейся на конец клапана 2, а короткое плечо – резьбовым отверстием для
регулировочного винта 9.

Регулировочный винт 9 имеет шестигранную головку со сферическим углублением для штанги, а с верхнего конца — прорезь для отвертки.

Сферическое углубление соединено сверлеными каналами с проточкой на резьбовой части винта. Проточка на винте находится напротив отверстия в плече коромысла, т.е. примерно посередине высоты резьбовой бобышки короткого плеча коромысла.

Масло в этом случае беспрепятственно проходит из канала коромысла в канал винта. Регулировочный винт стопорится контргайкой 10.

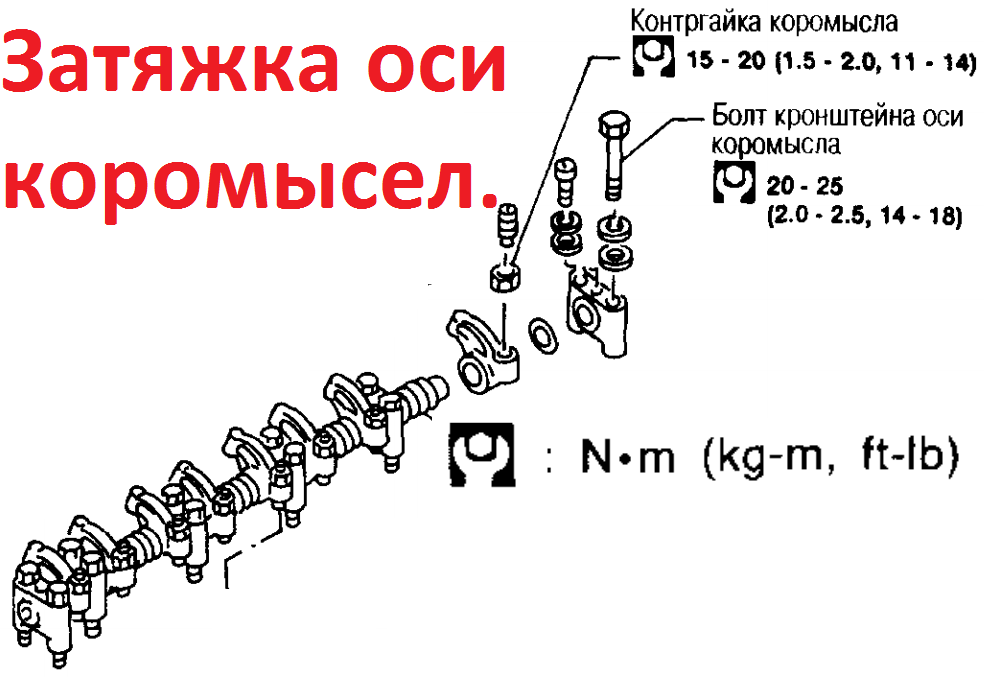

Коромысла клапанов УМЗ-421, УМЗ-4218 установлены на полой стальной оси, которая закреплена на головке цилиндров при помощи четырех основных стоек из высокопрочного или ковкого чугуна и двух дополнительных стоек из ковкого чугуна и шпилек, пропущенных через стойки.

Четвертая основная стойка на плоскости, прилегающей к головке цилиндров, имеет паз, через который подводится масло из канала в головке в полость оси коромысел.

Остальные стойки фрезерованного паза не имеют, поэтому их нельзя ставить на место четвертой стойки.

От осевого перемещения коромысла удерживаются распорными пружинами, прижимающими коромысла к стойкам. Крайние коромысла находятся между дополнительными и основными стойками.

Для увеличения износостойкости поверхность оси в местах установки коромысел закалена. Под каждым коромыслом в оси сделано отверстие для смазки.

Клапана двигателя УМЗ-421, УМЗ-4218

Клапана УМЗ-421, УМЗ-4218 автомобилей УАЗ-Хантер, УАЗ-31512, УАЗ-3909, 2206 изготовлены из жаропрочных сталей: впускной клапан – из хромокремнистой, выпускной — из хромоникельмарганцовистой с азотированием.

На рабочую фаску выпускного клапана дополнительно наплавлен жаростойкий хромоникелевый сплав.

Диаметр стержня клапанов 9 мм. Тарелка впускного клапана имеет диаметр 47 мм, а выпускного — 39 мм. Угол рабочей фаски обоих клапанов 45 градусов. На конце стержня клапанов выполнена выточка для сухариков тарелки пружины клапана.

Тарелки пружин клапанов 6 (см. рис.5) и сухарики 7 изготовлены из стали и подвергнуты
поверхностному упрочнению.

Рис. 6. Регулировка зазора между коромыслом и клапаном УМЗ-421, УМЗ-4218

1 – тарелка пружины; 2 – клапан; 3 – коромысло; 4 – регулировочный винт; 5 – контргайка

На каждый клапан устанавливается по две пружины: наружная 4 с переменным шагом с левой навивкой и внутренняя 5 с правой навивкой.

Пружины изготовлены из термически обработанной высокопрочной проволоки и подвергнуты дробеструйной обработке.

Под пружины устанавливаются стальные шайбы 12. Наружная пружина устанавливается вниз концом, имеющим меньший шаг витков.

Клапаны УМЗ-421, УМЗ-4218 работают в металлокерамических направляющих втулках.

Втулки изготовлены прессованием с последующим спеканием из смеси железного, медного и графитового порошков с добавлением для повышения износостойкости дисульфида молибдена.

Внутреннее отверстие втулок окончательно обрабатывается после их запрессовки в головку.

Втулка впускного клапана снабжена стопорным кольцом, препятствующим самопроизвольному перемещению втулки в головке.

Для уменьшения количества масла, просасываемого через зазоры между втулкой и стержнем клапана, на верхние концы всех втулок напрессованы маслоотражательные колпачки 3, изготовленные из маслостойкой резины.

Распределительный механизм закрыт сверху крышкой коромысел, штампованной из листовой стали.

Крышка коромысел крепится через резиновую прокладку к головке цилиндров шестью болтами М6.

_____________________________________________________________________________

УАЗ-469
УАЗ-31512, 31514
УАЗ-3160 Симбир
УАЗ-452
УАЗ-3303
УАЗ-3909
УАЗ-2206
УАЗ-3962
УАЗ-3741
Хантер
Патриот

_____________________________________________________________________________

УАЗ-469, 31512, 31514

Автомобиль УАЗ-469
Автомобили УАЗ-31512, 31514
Блок цилиндров
Двигатель
Коробка передач
Ведущие мосты
Детали мостов
Подвеска
Рама и кузов
Раздатка и карданы
Рулевое управление
Сцепление
Система охлаждения
Система смазки
Система зажигания
Топливная система
Тормозная система

_____________________________________________________________________________

УАЗ-3160 Симбир

Автомобиль УАЗ-3160 Симбир
Двигатель УМЗ-4213
КПП и раздаточная коробка
Передний мост и подвеска
Рулевое управление
Сцепление
Тормозная система
Задний мост и карданные валы

УАЗ-3303, 452, 2206, 3909

Автомобили УАЗ-2206, УАЗ-3909
Автомобиль УАЗ-452
Детали коробки передач УАЗ-452
Регулировка деталей мостов УАЗ-452
ТО раздаточной коробки УАЗ-452
Замена деталей сцепления УАЗ-452
Грузовой автомобиль УАЗ-3303
Карданная передача УАЗ-3303
Коробка передач УАЗ-3303
Регулировки переднего моста УАЗ-3303
Обслуживание подвески и рамы УАЗ-3303
Раздаточная коробка УАЗ-3303
Система рулевого управления УАЗ-3303
Регулировки сцепления УАЗ-3303
Система тормозов УАЗ-3303
Обслуживание заднего моста УАЗ-3303
Характеристика двигателя УМЗ-421, УМЗ-4218
Детали двигателя УМЗ-4218, УМЗ-421
ГРМ и клапаны УМЗ-421, УМЗ-4218
Коленвал двигателей УМЗ-421, 4218
Система охлаждения УМЗ-4218, 421
Система смазки двигателя УМЗ-421
Топливная система УМЗ-421, 4218

УАЗ-3962, 3741

Автомобили УАЗ-3741, 3962
Системы двигателя
Карданная передача и подвеска
КПП
Передний мост
Ремонт раздаточной коробки
Рулевое управление
Сцепление
Тормоза
Задний мост

УАЗ 31519 Хантер

Характеристики УАЗ Хантер 315195, 31519
Коробка передач
Подвеска
Раздаточная коробка и карданные валы
Рулевой механизм
Рулевое управление
Сцепление
Система тормозов
Ведущие мосты
Зажигание и электрооборудование
Задний мост Спайсер

УАЗ-3163 Патриот

Обзор автомобиля Патриот
Карданные валы
Коробка передач
Ведущие мосты
Подвеска
Раздаточная коробка
Рулевое управление
Сборка КПП
Сцепление
Тормозная система
Передний мост Спайсер
Компоненты двигателя ЗМЗ-409
Характеристики ЗМЗ-409
Устройство деталей ГРМ ЗМЗ-409
Системы питания и охлаждения ЗМЗ-409
Система смазки ЗМЗ-409
Устройство сцепления ЗМЗ-409

технические характеристики, отзывы, ДВС УАЗ

Автор Алексей Белокуров На чтение 7 мин. Просмотров 7.3k. Опубликовано 18.10.2021

УМЗ 421 – это продолжение линейки двигателей и мотора УМЗ 417. Главной особенностью двигателя ЗМЗ является установка сальника вместо асбестового шнура. Это позволило увеличить жизненный ресурс силового агрегата. Автовладелец теперь не мучился из-за постоянного жора масла мотором.

Давайте глянем, что из себя представляет УМЗ 421 по техническим параметрам.

Содержание

Технические характеристики
Основные модификации двигателей УМЗ
Регулировка клапанов двигателя
Преимущества и недостатки двигателей УМЗ
Описание наиболее частых проблем
Заключение

Технические характеристики

Давайте посмотрим на технические характеристики двигателя модели УМЗ 421.

Параметр	Значение
Сколько масла в двигателе	5,8 л
Тип	Рядный
Количество цилиндров	4
Количество клапанов	2 в одном цилиндре
Объем двигателя	2890 куб. см
Расход топлива	11 л
Экологический класс	Евро 4
Вес двигателя	170 кг
Крутящий момент	220Нм при 2500 об/мин
Тип горючего	Бензин
Мощность	98 л.с.
Тип бензина	АИ 92
Количество масла при замене	5 л
Ресурс двигателя	300 тыс км

Внимание! Двигатель УМЗ 421 начали выпускать в массовое производство в 1993 году. До сих пор он остается популярным среди автовладельцев России и близлежащих стран. Его ставят на такие автомобили, как Газель, Соболь, УАЗ, Барс, Симбир и другие отечественные внедорожники.

Доработка распредвала позволила уменьшить грязные выбросы в атмосферу и прийти к нормам Евро 4. Поэтому эти автомобили полностью соответствуют лучшему экоклассу в Европе и могут быть допущены для путешествий по странам европейского континента.

А теперь посмотрим на основные модификации двигателей УМЗ.

Основные модификации двигателей УМЗ

В зависимости от модели силовой агрегат работал на низкооктановом горючем или же на газобензине. Однако последние модификации смогли доработать так, что они потребляли только высокооктановое горючее.

Первые силовые агрегаты модификации УМЗ 421 оснащались карбюратором. В последствие производитель решил отказаться от использования карбюраторной системы. Поэтому после 2000 года двигатели УМЗ комплектовались инжектором.

Внимание! К движкам, где используются инжекторы относятся модели УМЗ 4213 и УМЗ 4218. Некоторые из них ставились на отечественный внедорожник УАЗ. А также вы их могли видеть на Хантере, Буханке, Газели.

Несмотря на то, что инжекторная система прибавила мощности двигателю внутреннего сгорания УМЗ 421, производитель посчитал ее недостаточной. Например, микроавтобусы и внедорожники с повышенной проходимостью не могли обрести хорошую динамику из-за этих моторов.

УМЗ 4218 оснащен сухими гильзами. Это улучшило прочность корпуса двигателя, позволило увеличить жизненный ресурс до 300 тысяч километров. Те автовладельцы, кто привык ухаживать за мотором, сообщают, что проехали на нем больше полумиллиона прежде, чем поставили на капитальный ремонт.

А вот модификация 4215 не отличалась устойчивостью к перегреву. В итоге постоянно пересыхали сальники, вытекало масло, коробило головку блока цилиндров. Поэтому производитель отказался от создания моторов этих моделей, перейдя на другую улучшенную модель.

Система впрыска на модели 4215 также не отличалась высокой надежностью. Постоянно загрязнялись форсунки, ломались. А заменить их простому автовладельцу было сложно из-за особенностей конструкции агрегата.

УМЗ 4218 хоть и славится своей непревзойденной прочностью, по отзывам автовладельцев тоже имеет плохую устойчивость к перегреву. Ему тяжело в жарких странах, фильтрующая система постоянно забивается, что приходится менять после замены смазки. В свою очередь масло меняют через 7 000 километров пробега.

А теперь посмотрим, сколько всего было сделано модификация семейства УМЗ 421:

4218.10-10 – со степенью сжатия 8.2, с карбюратором, мощь движка была увеличена до 103 лошадок;
421.10 – с карбюратором, заново переделано устройство выпускного тракта;
421.10-30 – с карбюратором, заново переделан производителем выпускной коллектор;
4213.10-40 – с инжекторной системой для внедорожников модификации УАЗ, с экоклассом Евро-3, и с мощностью 117 лошадок;
4213.10-50 – с инжекторной системой впрыска опять же под УАЗ, но уже с экоклассом Евро-4;
4215.10-10 – с карбюраторной системой впрыска для АИ-76;
4215.10-30 – с карбюратором, под тип горючего АИ-92;
4216. 10 – с инжектором для движков на АИ-92. Ставился на Газели с экоклассом Евро-3, степень сжатия 8.8, с мощностью 123 лошадки;
42164.10 – с инжекторной системой впрыска для микроавтобусов Газель, с мощностью 99 лошадок;
42164.10 – с инжектором, под Газели, и экоклассом Евро-4, с мощностью 125 лошадок, был установлен отличный от предыдущих распределительный вал;
421647.10 – газобензиновая модификация, мощность сто лошадок;
42167.10 – газобензиновая модель, мощность 123 лошадки.

А теперь поговорим о регулировке зазоров клапанов на движке 421. Ее нужно проводить каждые 15 000 километров, чтобы движок не перегревался, отработал положенные 300 тысяч километров без нареканий.

Регулировка клапанов двигателя

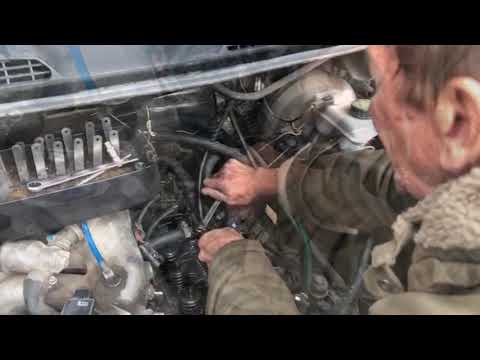

Как правильно провести регулировку клапанов на двигателе модели УМЗ 421, описано в следующей инструкции:

Мотор не прогревать. Демонтируйте трубку вакуумного регулятора.

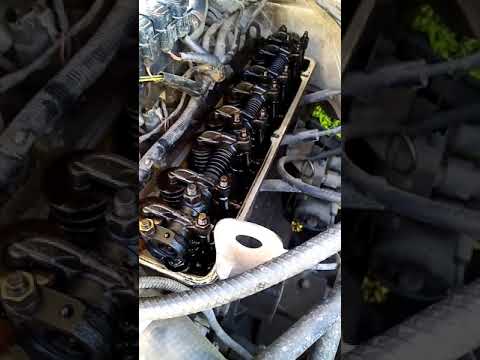

Удалите крышку головки БЦ. Присмотритесь к прокладке. Если она продавлена, то ее придется заменить.
Сделайте так, чтобы поршень первого цилиндра на ВМТ оказался напротив метки на шкиве коленвала. Клапаны должны быть закрыты.

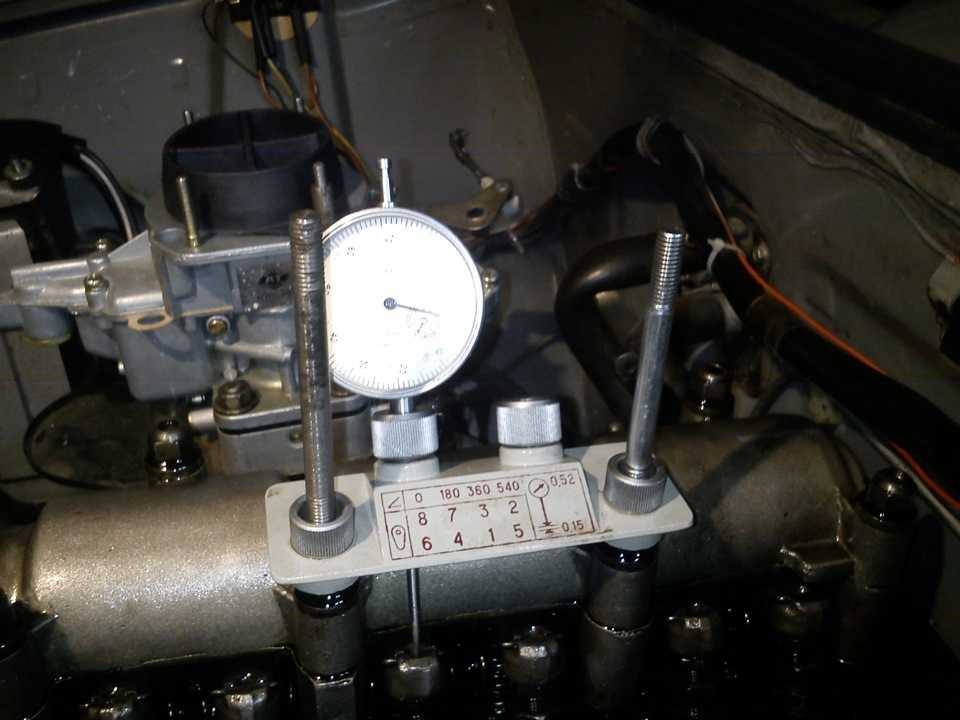

Посмотрите на зазор между клапанами и коромыслами. Должен зайти щуп с небольшим усилием. Промерьте величину зазора – 0,35 мм.
Если больше, то отрегулируйте. Ослабьте контргайку. Регулировочный болт поверните влево или вправо, чтобы зазор увеличился или уменьшился.
Удерживайте регулировочный болт и посморите, правильно ли выставлен зазор. Размеры должны быть одинаковыми на всех клапанах. Когда настроете все ровно, можете затягивать контрагайку.
Прокрутите коленвал на половину оборота, затем установите те же значения зазоров на клапанах во втором цилиндре. Придерживайтесь следующей последовательности – 1-2-4-3. Установите зазор в одном «котле», смещайте коленвал перед тем, как переходите к следующему.
Когда сделаете регулировку, поставьте крышку на место и соедините между собой необходимое оборудование.

421 двигатель будет дольше работать, если постоянно следить за зазорами клапанов.

Давайте глянем на достоинства двигателя модели УМЗ 421:

движок тюнинговался уже прямо с завода. Например, та же расточка цилиндров до 100 мм сослужила хорошую службу для увеличения рабочих характеристик;
производитель улучшил выпускной тракт посредством объединения в один мощный узел выхлопной трубы, выпускного коллектора и резонатора;
автовладелец мог сделать капитальный ремонт силового агрегата своими руками в гараже;
производитель форсировал впускной тракт для увеличения мощности;
завод установил адекватный резинотехнический сальник вместо набивки шнуром на задней опоре коленчатого вала;
жизненный ресурс был увеличен до 300 тысяч км пробега.

А теперь глянем на недостатки мотора:

плохая металлообработка корпуса силового агрегата;
бывают протечки охлаждайки, смазывающего средстваиз блока, головки блока цилиндра и общее миксование рабочих жидкостей;
установка устаревшего газораспределительного механизма и привода;
увеличенный расход горюче-смазочных материалов;
постоянная проверка и регулировка теплового зазора клапанов. Это нужно делать каждые пятнадцать тысяч километров пробега.

Частых проблем мотор УМЗ 421 тоже не избежал. Глянем с чем приходится иметь дело автовладельцам.

Описание наиболее частых проблем

Частой проблемой детонации и потери мощности силового агрегата является клапанный механизм. Без гидрокомпенсаторов двигатель модели УМЗ 421 постоянно требует регулировки зазоров. Троение ДВС и детонация появляются по причине вышедшей из строя свечи, когда она не дает искру.

Ремонту УМЗ подвергается из-за слабой защиты от перегрева. Эта проблема также появляется у силовых агрегатов УМЗ 341. Смазывающее средство уходит в охлаждайку через многочисленные микротрещины в ГБЦ.

Поршни прогорают на пробеге больше 200-300 тысяч километров или же при эксплуатации транспортного средства в условиях повышенных нагрузок. Ремонт заключается в замене поршней, коленчатого вала, рубашки цилиндров.

Заключение

Поэтому для УАЗ модификация двигателя 421 УМЗ – это мотор 4218.10 с хорошим средним ресурсом. В остальных версиях использованы другие конструкционные решения для повышения характеристик и срока службы. В общем же эксплуатация и долгоденствие движка зависит от заботы хозяина авто.

Hyundai Palisade — Регулировка зазоров клапанов

Hyundai Palisade (LX2) 2020-2023 Руководство по обслуживанию / Механическая система двигателя / Головка блока цилиндров в сборе / Регулировка зазоров клапанов

Проверка зазоров клапанов и регулировка (MLA)

•	Осмотрите и отрегулируйте зазор клапанов на холодном двигателе (двигатель температура охлаждающей жидкости: 20°C (68°F)) и головка блока цилиндров установлена к блоку цилиндров.

1.	Снимите крышку головки блока цилиндров. (См. раздел Головка цилиндра в сборе — «Крышка головки цилиндра»)

Установите цилиндр №1 в ВМТ/сжатие.

(1)	Поверните шкив демпфера коленчатого вала по часовой стрелке и совместите его канавку с установочной меткой «Т» на нижней крышке цепи привода ГРМ.

(2)

Убедитесь, что метка звездочки распределительного вала находится в прямой линии на поверхности головки блока цилиндров, как показано на рисунке.

Если нет, поверните коленчатый вал по часовой стрелке на один оборот (360°).

[левый впуск]

[левый выхлоп]

[правый впуск]

[правый выхлоп]

•	Не вращайте двигатель против часовой стрелки.

Осмотрите зазор клапана.

(1)

Цилиндр №1 в ВМТ, проверьте зазоры только клапанов. показано ниже.

[левый]

[правая]

Как измерить:

а.	С помощью толщиномера измерьте зазор между толкатель и базовый круг распределительного вала.

б.	Запишите измерения зазора клапана, не соответствующие спецификации. Они будут использованы позже для определения требуемой замены. регулировочный толкатель.

Клапанный зазор (температура охлаждающей жидкости двигателя: 20°C [68°F])

[Спецификация]

Вход: 0,10–0,30 мм (0,0039–0,0118 дюйма)

Выхлоп: 0,20–0,40 мм (0,0079–0,0157 дюйма)

(2)	Поверните шкив коленвала по часовой стрелке на один оборот (360°) и совместите канавку с установочной меткой «Т» на нижней цепи привода ГРМ. крышка.

(3)	С цилиндром № 4 в ВМТ проверьте зазоры только для клапаны, показанные на схеме ниже. (См. шаг 1 процедуры.) [левый] [правая]

Отрегулировать зазор впускного и выпускного клапанов.

(1)	Установите цилиндр №1 в ВМТ/сжатие.

(2)	Снимите распределительный вал в сборе. (См. раздел Головка блока цилиндров в сборе — «CVVT и распределительный вал»)

(3)	Снимите толкатели.

(4)	Измерьте толщину снятого толкателя с помощью микрометра.

(5)

Рассчитайте толщину нового толкателя так, чтобы зазор клапана входит в указанное значение.

T : Толщина снятого толкателя

A : Измеренный зазор клапана

N : Толщина нового толкателя

Впуск: N = T + [A — 0,20 мм (0,0079 дюйма)]

Выхлоп: N = T + [A — 0,30 мм (0,0118 дюйма)]

(6)

Выберите новый толкатель толщиной как можно ближе к расчетное значение.

•	Прокладки доступны в 41 шаге размера 0,015 мм (0,0006 дюйма) от 3,00 мм (0,1181 дюйма) до 3,60 мм (0,1417 дюйма).

(7)

Установите новый толкатель на головку блока цилиндров.

•	Нанесите моторное масло вокруг и поверх выбранных толкатель.

(8)	Установите впускной и выпускной распределительные валы.

(9)	Установите крышки подшипников. (См. раздел Головка блока цилиндров в сборе — «CVVT и распределительный вал»)

(10)	Установите цепь привода ГРМ. (См. Система синхронизации — «Цепь привода ГРМ»)

(11)	Сделайте два оборота коленчатого вала в рабочем направлении. (по часовой стрелке) и выровняйте звездочки коленчатого и распределительного валов. временные метки. [Потребление ЛГ] [левый выхлоп] [правый впуск] [правый выхлоп]

(12)

Перепроверьте зазор клапана.

Клапанный зазор (температура охлаждающей жидкости двигателя: 20°C [68°F])

[Спецификация]

Вход: 0,17–0,23 мм (0,0067–0,0090 дюйма)

Выхлоп: 0,27–0,33 мм (0,0106–0,0129 дюйма)

Головка цилиндра в сборе

. .

Крышка головки цилиндров

Компоненты и расположение компонентов Компоненты 1. Левая крышка головки блока цилиндров 2. Прокладка крышки левой головки блока цилиндров 3. Крышка левого выхлопа CVVT OCV 4…

Прочая информация:

Hyundai Palisade (LX2) 2020-2023 Руководство по эксплуатации: Ремень безопасности заднего пассажира предупреждение

❈ 7 пассажиров (A) — 2 ряд : 1, 3 — 3 ряд : 4, 5, 6 ❈ 8 пассажиров (Б) — 2 ряд : 1, 2, 3 — 3 ряд : 4, 5, 6 Напоминаю заднему пассажиру, предупреждение о непристегнутом ремне безопасности заднего пассажира индикаторы будут гореть примерно 6 секунд каждый раз, когда вы поворачиваете зажигание включено независимо от крепление ремня…

Hyundai Palisade (LX2) 2020-2023 Руководство по техническому обслуживанию: Привод открывания лючка топливного бака

Процедуры ремонта Удаление 1. Снимите левую боковую обшивку багажника.
