Уровень топлива в карбюраторе ваз 2109

Уровень топлива в карбюраторе ваз 2109 – Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 — Регулировка уровня топлива- Лада Самара/Спутник

Авг 07 2020

Содержание

Регулировка уровня топлива в поплавковой камере карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Регулировка уровня топлива в поплавковой камере карбюратора одна из самых важных регулировочных работ. Перед началом регулировки карбюратора на автомобиле ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 снимите воздушный фильтр (см. «Снятие и установка воздушного фильтра на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099»). Отсоедините тягу воздушной заслонки, провод от электромагнитного клапана и топливопроводы подачи и слива топлива (см. «Снятие и установка карбюратора»).

ПОЛЕЗНЫЙ СОВЕТ
Рис. 4.13. Шаблон для регулировки положения поплавков карбюратора

Рекомендуется для регулировки уровня топлива изготовить шаблон (рис. 4.13). Расположив крышку карбюратора в горизонтальном положении поплавками вверх, установите на крышку карбюратора шаблон. Между шаблоном и поплавками по контуру должен быть зазор не более 1,0 мм. Если зазор неравномерный или отличается от указанного, отрегулируйте его подгибанием язычка или рычагов поплавков.

1. Отверните пять винтов крепления крышки карбюратора.

2. Снимите крышку.

3. Переверните крышку карбюратора, и установите крышку горизонтально (поплавками вверх). Зазоры между выступами на нижних поверхностях поплавков и прокладкой, плотно прижатой к привалочной поверхности крышки карбюратора, должны быть одинаковы у обоих поплавков и составлять 0,5-1 мм. При этом на повернутой вертикально крышке карбюратора линии разъемов пресс-формы на поплавках должны быть параллельны поверхности крышки карбюратора.

4. Если линии от разъемов пресс-формы не параллельны поверхности крышки карбюратора, а зазоры между поплавками и прокладкой не соответствуют норме или неодинаковы, отрегулируйте их подгибанием рычагов поплавков и…

5.… язычка, упирающегося в хвостовик иглы запорного клапана.

ПОЛЕЗНЫЙ СОВЕТ
После регулировки п

Регулировка уровня топлива карбюратора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно регулировать уровень топлива в карбюратора?
Производить регулировку карбюратора нужно после:

Произведённых работ, которые были связаны со снятием поплавков карбюратора.
А так же при нарушенной подачи топлива в карбюратор.

Как отрегулировать уровень топлива в карбюраторе на ВАЗ 2108-ВАЗ 21099?

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: «Замена корпуса воздушного фильтра », в рубрике «Снятие»)

2) Далее с помощью двух гаечных ключей, немного ослабьте крепление тяги к рычагу управления заслонкой.

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание!
В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

7) Далее с помощью отвертки, отверните пять винтов которые крепят крышку карбюратора.

8) А после этого снимите крышку.

Примечание!
Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание!
Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание!
Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание!
Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана.

Примечание!
Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев.

Примечание!
При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание!
При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

Более точная регулировка уровня топлива, с помощью регулировки поплавков:

Для этого вам понадобится штангенциркуль-глубиномер и карандаш.

1) В начале с помощью штангенциркуля, в точно таком же месте где указано на фото, отмерьте от края прокладки «5,7 мм», и после чего карандашом сделайте на самой прокладки пометку.

2) Затем выставите на шкале штангенциркуля значение «70,6 мм», и после чего на то место где вы выставили пометку, установите одну губку штангенциркуля. Следом в связи с этим установите оба поплавка, в связи с промежутком штангенциркуля.

Примечание!
Между губками штангенциркуля и поплавков, должен быть зазор не более «1 мм»!

3) Следом на линейки глубиномера которая находится на штангенциркуле, выставите значение «34 мм», и после чего подставьте её к кромки каждого поплавка.

Примечание!
Сразу же после подстановки штангенциркуля, рукой отрегулируйте держатель каждого поплавка таким образом, что бы обе кромки поплавка были на уровне штангенциркуля!

4) Далее рукой поднимите оба поплавка за центральный кронштейн, и проверьте их ход который по самой нижней части поплавка, должен составлять «15 мм».

5) Если ход поплавков составляет более или менее «15 мм», то в таком случае отрегулируйте его для этого:

• При помощи отвертки подогните ограничительный выступ кронштейна, и делайте это до тех пор пока ход поплавков не станет «15 мм».

6) И в завершение операции, поверните крышку карбюратора вертикально. Далее дождитесь полного перемещения обоих поплавков вверх, за счёт выхода демпферного шарика. И после чего убедитесь то что линия пресс-формы обоих поплавков, установлена параллельно металлической прокладки.

Примечание!
Небольшое отклонение от параллельности при правильной регулировки, указывает на то что поплавковый механизм неисправен. Чаще всего это возникает из-за западения демпферного шарика, который в это ситуации необходимо заменить!

7) Под завершение операции все детали которые вы снимали ранее, установите на свои же места в обратном порядке снятию.

Видео материал по настройке поплавков:
Если вы желаете более подробно узнать что к чему, и как отрегулировать уровень топлива в карбюраторе, в этом случае мы вам советуем ознакомиться с видео-роликом, который приведён ниже:

Буквально вчера отрегулировал я эти злосчастные поплавки, и вот до сегодняшнего дня думал дурак чеж я раньше это не сделал) После регулировки машина начала намного меньше жрать топлива и работа движка стала ровной. А есть еще какие нибудь советы что бы снизить расход топлива у автомобиля, если посоветуете вообще буду признателен)

Здравствуйте Николай!
Если машина нормально работает, то и лезть в неё не нужно. Но если же вы все таки желаете сократить расход топлива, то попробуйте заменить свечи если на них имеется сильный нагар, а так же можете поменять воздушный фильтр на новый при условии что он сильно загажен!

Как заменить прогоревшие свечи на новые, вы так же сможете найти в статье: «Замена свечей зажигания »!

Оставить комментарий Отменить ответ

Регулировка уровня топлива карбюратора ВАЗ 2108-099, 2110

Регулировка уровня топлива карбюраторов ВАЗ 2108, 2109, 21099, 2110

Снимаем корпус воздушного фильтра.
Двумя ключами «на 8» ослабляем крепление тяги привода к рычагу управления воздушной заслонкой.

Отверткой отворачиваем винт и снимаем кронштейн крепления оболочки тяги вместе с тягой привода.

Ослабив хомуты, снимаем со штуцеров карбюратора топливоподводящий и топливоотводящий шланги.

В шлангах может остаться небольшое количество топлива.

Снимаем наконечник провода с вывода электромагнитного клапана ЭПХХ.

Отверткой отворачиваем пять винтов крепления крышки карбюратора .

Аккуратно, стараясь не повредить поплавки и прокладку, снимаем крышку.

Чтобы не потерять винты крепления, крышку переворачиваем поплавками вверх над столом или крышкой корпуса воздушного фильтра.

Недопустимо класть крышку поплавками вниз во избежание повреждения кронштейна поплавков.

Перед регулировкой уровня топлива следует проверить взаимное положение поплавков, а также их положение относительно стенок поплавковой камеры.

Положение поплавков удобно проверить по отпечатку привалочной плоскости корпуса карбюратора на прокладке крышки.

Поплавки должны располагаться по центрам отпечатков, а боковые поверхности поплавков должны быть параллельны стенкам поплавковой камеры. Положение поплавков изменяем подгибанием их держателей.
Если прокладка повреждена, то отпечатки на новой можно получить, окрасив тонким слоем отработанного масла, маркером или фломастером привалочную плоскость поплавковой камеры и прижав крышку винтами к корпусу карбюратора.
Удерживая крышку горизонтально поплавками вверх, проверяем, чтобы опорная поверхность язычка кронштейна поплавков была перпендикулярна оси игольчатого клапана. При необходимости плоскогубцами или отверткой подгибаем язычок.
Если опорная поверхность язычка деформирована или имеет заусенцы, например после неаккуратного ремонта, следует снять поплавки. Выровнять поверхность можно с помощью плоскогубцев и надфиля. При сильном повреждении язычка заменяем поплавки с кронштейном.
Для регулировки уровня топлива переворачиваем крышку поплавками вверх и устанавливаем ее на горизонтальную поверхность. Демпферный шарик при этом должен быть утоплен в иглу клапана под весом поплавков.
Хвостовиком сверла или отрезком проволоки диаметром 1 мм проверяем зазор между выступом каждого поплавка и прокладкой крышки.

Зазоры должны быть одинаковыми и равны 1±0,25 мм. Величину зазора регулируем подгибанием держателей поплавков.
Более точно положение поплавков можно отрегулировать с помощью штангенциркуля-глубиномера. Для этого отмеряем от наружной кромки прокладки со стороны рычага управления воздушной заслонкой 5,7 мм и острозаточенным карандашом делаем метку.

Выставляем на шкале штангенциркуля 70,6 мм. Установив одну губку штангенциркуля на метку, проверяем положение поплавков. Между губками и боковыми поверхностями поплавков должен быть зазор не более 1 мм.

Чтобы отрегулировать уровень топлива с помощью штангенциркуля, выставляем на его шкале 34 мм.
Линейкой глубиномера проверяем расстояние от прокладки крышки до верхней кромки каждого поплавка.

Подгибая держатель, добиваемся, чтобы кромки поплавков находились на уровне торца штангенциркуля.
Поднимая поплавки за кронштейн, проверяем их ход, который при измерении по нижнему углу поплавка должен составлять 15 мм.

Для регулировки хода подгибаем ограничительный выступ на кронштейне.

Отрегулировав положение поплавков. поворачиваем крышку вертикально (демпферный шарик при этом не должен быть утоплен в иглу клапана) и убеждаемся, что линия от пресс-формы на боковой поверхности поплавков параллельна привалочной плоскости крышки.

Значительное отклонение от параллельности при правильной регулировке уровня топлива свидетельствует о неисправности поплавкового механизма: чаще всего из-за западания демпферного шарика.

Карбюратор ваз 2109 — регулировка поплавка

Регулировка поплавковой камеры и уровня топлива на карбюраторе ваз 2109 является важной процедурой, которую необходимо проводить всякий раз после выполнения разборки карбюратора, при наличие подозрения на увеличенный расход топлива и снижение мощностных характеристик двигателя. Ремонтные работы необходимо проводить на крышке карбюратора, которую снимаем. Подготовьте стандартный набор инструментов.

Регулировку поплавка рекомендуется проводить с помощью специального шаблона, который можно сделать самому, руководствуясь размерами приведенными на рисунке выше, либо купить уже готовую в магазине.

Порядок проведения разборки и регулировки выглядит следующим образом:

Снимите с карбюратора корпус воздушного фильтра, далее отсоедините все топливные шланги, тяги привода воздушной и дроссельной заслонками.
Крестовой отверткой отверните пять винтов крепления крышки к корпусу и аккуратно снимите ее.

Теперь можно приступать к регулировке, которую так же возможно выполнить без шаблона. Вам потребуется металлическая линейка или штангенциркуль.

Сняв крышку, переворачиваем ее вверх поплавками. Зазоры между нижними поверхностями обоих поплавков и привалочной поверхностью крышки карбюратора с уплотнительной прокладкой должны быть одинаковыми и составлять 0,5-1 мм. А если вы перевернете крышку в вертикальное положение, чтобы поплавки висели, то линия поверхности обоих поплавков должна быть параллельна привалочной плоскости крышки карбюратора.
Если зазоры не совпадают и линия не параллельна, то необходимо отрегулировать поплавок, а именно отгибая язычок закрывающего запорный топливный клапан, либо отгибая рычаги поплавков.
После регулировки еще раз проверяем зазоры и при необходимости повторяем операцию.

На этом ремонтные работы по регулировке поплавка карбюратора ваз 2109 завершены. Установите крышку на место и произведите сборку в порядке обратном снятию.

Датчик уровня топлива (ДУТ) 2108, 2109, 21099

В системе питания карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 устанавливается датчик уровня топлива (ДУТ), предназначенный контролировать количество бензина в топливном баке. Он расположен на заборнике топлива в топливном баке автомобиля. На щитке приборов имеется указатель уровня топлива и лампа (сигнализатор) резерва топлива, связанные электрической цепью с датчиком уровня топлива и передающие информацию с него непосредственно водителю.

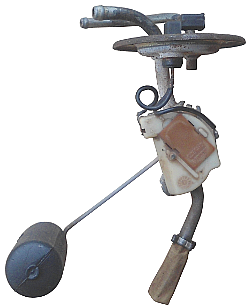

Устройство датчика топлива автомобилей ВАЗ 2108, 2109, 21099

Датчик уровня топлива (ДУТ) имеет круглый флянец, крепящийся непосредственно к топливному баку. На флянце расположена соединительная колодка датчика с двумя выводами. К нему же приварена трубка топливозаборника и трубка обратки. Сам датчик имеет пластиковый корпус, крепящийся на опорной пластине. Внутри корпуса расположен реостат с обмоткой из нихромовой проволоки и неподвижный контакт включения лампы резерва топлива. Контакт соединен с колодкой датчика (вывод «W»). У реостата имеется ползунок, установленный на вращающейся оси и соединенный с подвижным рычагом, на конце которого установлен пластмассовый герметичный поплавок. Нижний конец реостата соединен с колодкой датчика.

Принцип действия датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Поплавок перемещается вниз или вверх при падении или увеличении уровня топлива топлива в бензобаке. Одновременно перемещается соединенный с ним ползунок по обмотке реостата меняя сопротивление на выходе с реостата с низкого на высокое и обратно. Падение и повышение сопротивления отражается на перемещении стрелки указателя уровня топлива в щитке приборов. Уровень в баке низкий, поплавок опущен – сопротивление 285-335 Ом (стрелка указателя уровня топлива на нуле), стрелка указателя показывает пол бака – сопротивление 100-135 Ом, полный бак (стрелка до отказа вправо, поплавок поднят)– 7-25 Ом.

В нижнем положении поплавка, когда уровень топлива самый минимальный (4-7 л), замыкаются контакты на ползунке и контакт лампы резерва топлива. Лампа на щитке приборов загорается.

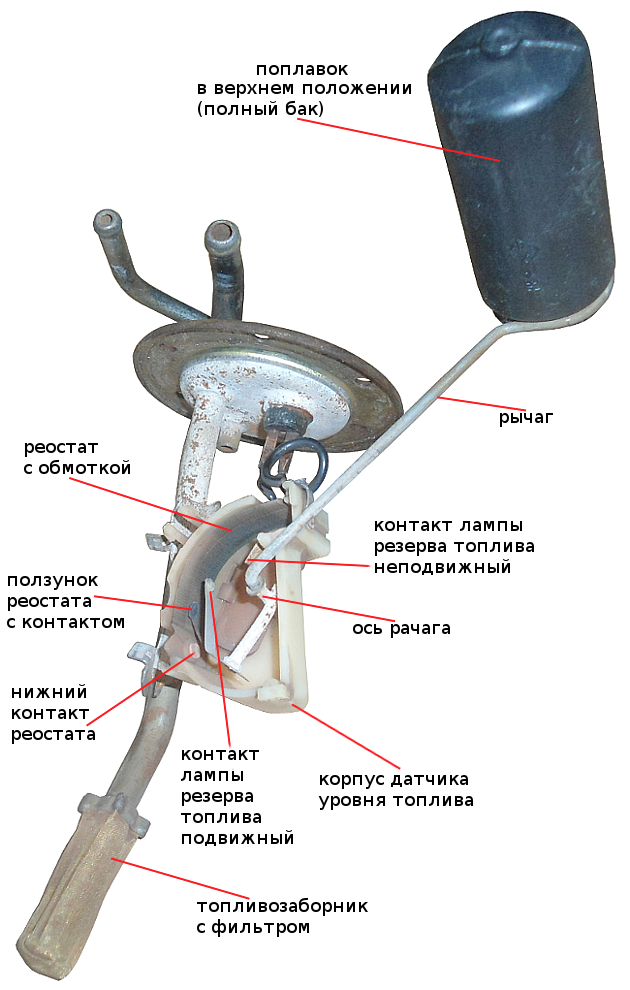

работа датчика уровня топлива (ДУТ) при полном баке: поплавок всплыл вверх, контакт ползунка внизу реостата (сопротивление минимальное), подвижный и неподвижный контакты контрольной лампы резерва топлива разомкнуты (лампа не горит)

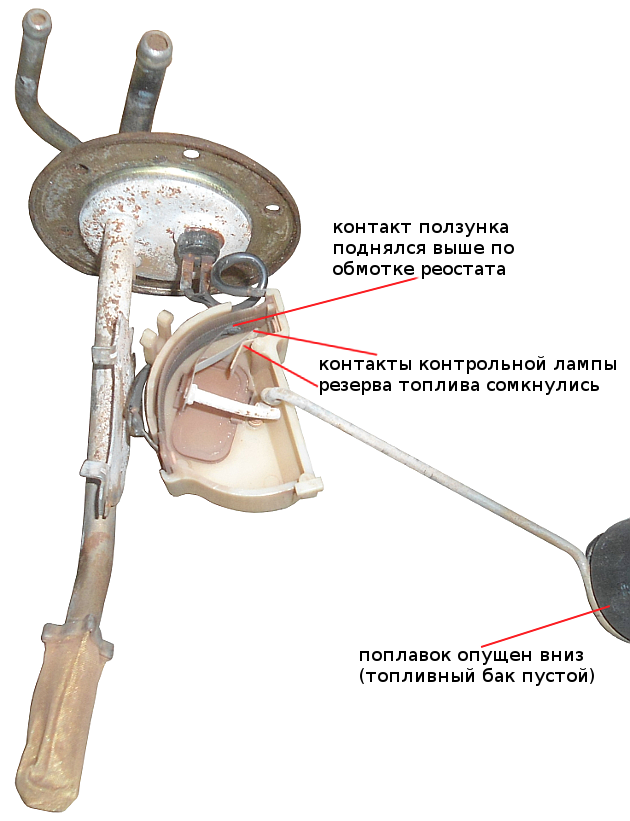

работа датчика уровня топлива при падении уровня топлива в топливном баке автомобиля: поплавок упал, контакт ползунка поднялся вверх по обмотке реостата (сопротивление максимальное), подвижный и неподвижный контакты лампы резерва топлива сомкнулись (лампа загорелась)

Электрическая схема соединений датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

Электрические схемы подключения датчика уровня топлива на автомобилях ВАЗ 2108, 2109, 21099 с «низкой» и «высокой» панелью приборов представлены на странице «Схема подключения датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099».
Применяемость датчика уровня топлива на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях применяется датчик уровня топлива 24.3827 и его разновидности. Характеристики его следующие: напряжение -12 В, полное сопротивление реостата-350 Ом, длина рычага поплавка-115 мм, угол наклона рычага при пустом баке-27,5 градусов.

Неисправности датчика уровня топлива

При выходе из строя датчика уровня топлива указатель уровня топлива в щитке приборов либо вовсе не работает, либо показывает неверную информацию. Подробнее о неисправности датчика уровня топлива см. «Не работает указатель уровня топлива в щитке приборов ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Реостат это электрический прибор, позволяющий регулировать силу тока и напряжение в электрической цепи посредством изменения сопротивления проходящего через его обмотку электрического тока. Ползунок, являясь подвижным контактом, перемещаясь по виткам обмотки реостата (проводника), изменяет количество витков включенных в цепь тем самым изменяет длину проводника и соответственно его сопротивление.

Еще статьи по топливной системе автомобилей ВАЗ 2108, 2109, 21099

— Снятие и установка датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099

— Схема топливной системы автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем

— Прочищаем сетчатый топливный фильтр на заборнике топлива в бензобаке автомобилей ВАЗ 2108, 2109, 21099

— Топливный модуль (электробензонасос) инжекторных ВАЗ 21083, 21093, 21099

— Неисправности топливной системы автомобилей ВАЗ 2108, 2109, 21099

Обслуживание, устройство и ремонт автомобилей ВАЗ 2108, 2109, 21099 — Регулировка уровня топлива- Лада Самара/Спутник

Снимаем корпус воздушного фильтра. (см. Снятие корпуса воздушного фильтра)

Двумя ключами «на 8» ослабляем крепление тяги привода к рычагу управления воздушной заслонкой.

Отверткой отворачиваем винт и…

…снимаем кронштейн крепления оболочки тяги вместе с тягой привода.

Ослабив хомуты,

…снимаем со штуцеров карбюратора топливоподводящий и топливоотводящий шланги.

В шлангах может остаться небольшое количество топлива.

Снимаем наконечник провода с вывода электромагнитного клапана ЭПХХ.

Отверткой отворачиваем пять винтов крепления крышки карбюратора.

Аккуратно, стараясь не повредить поплавки и прокладку, снимаем крышку.

Чтобы не потерять винты крепления,

…крышку переворачиваем поплавками вверх над столом или крышкой корпуса воздушного фильтра.

Недопустимо класть крышку поплавками вниз во избежание повреждения кронштейна поплавков.

Перед регулировкой уровня топлива следует проверить взаимное положение поплавков, а также их положение относительно стенок поплавковой камеры.

Положение поплавков удобно проверить по отпечатку привалочной плоскости корпуса карбюратора на прокладке крышки.

Если опорная поверхность язычка деформирована или имеет заусенцы, например после неаккуратного ремонта, следует снять поплавки. Выровнять поверхность можно с помощью плоскогубцев и надфиля. При сильном повреждении язычка заменяем поплавки с кронштейном.
Для регулировки уровня топлива переворачиваем крышку поплавками вверх и устанавливаем ее на горизонтальную поверхность. Демпферный шарик при этом должен быть утоплен в иглу клапана под весом поплавков.

Хвостовиком сверла или отрезком проволоки диаметром 1 мм проверяем зазор между выступом каждого поплавка и прокладкой крышки.

Зазоры должны быть одинаковыми и равны 1±0,25 мм. Величину зазора регулируем подгибанием держателей поплавков.

Более точно положение поплавков можно отрегулировать с помощью штангенциркуля-глубиномера. Для этого…

…отмеряем от наружной кромки прокладки со стороны рычага управления воздушной заслонкой 5,7 мм и острозаточенным карандашом делаем метку.

Выставляем на шкале штангенциркуля 70,6 мм. Установив одну губку штангенциркуля на метку,

…проверяем положение поплавков. Между губками и боковыми поверхностями поплавков должен быть зазор не более 1 мм.

Чтобы отрегулировать уровень топлива с помощью штангенциркуля, выставляем на его шкале 34 мм.

Линейкой глубиномера проверяем расстояние от прокладки крышки до верхней кромки каждого поплавка.

Подгибая держатель, добиваемся, чтобы кромки поплавков находились на уровне торца штангенциркуля.
Поднимая поплавки за кронштейн,

…проверяем их ход, который при измерении по нижнему углу поплавка должен составлять 15 мм.

Для регулировки хода..

…подгибаем ограничительный выступ на кронштейне.

Отрегулировав положение поплавков, поворачиваем крышку вертикально (демпферный шарик при этом не должен быть утоплен в иглу клапана) и убеждаемся, что…

…линия от пресс-формы на боковой поверхности поплавков параллельна привалочной плоскости крышки.

Не работает указатель уровня топлива 2108, 2109, 21099

Стрелка указателя уровня топлива постоянно отклонена влево, вправо или показывает неверную информацию о количестве топлива в бензобаке.

Такая ситуация на автомобилях ВАЗ 2108, 2109, 21099 свидетельствует в первую очередь о неисправности датчика уровня топлива (ДУТ) в бензобаке или неисправности его электрической цепи, в последнюю очередь о неисправности стрелочного указателя уровня топлива на щитке приборов. Именно в такой последовательности следует неисправность.

Не работает указатель уровня топлива в щитке приборов автомобиля ВАЗ 2108, 2109, 21099, перечень причин и рекомендаций по устранению неисправности

— Неисправен датчик уровня топлива в топливном баке

В случае, если стрелка указателя постоянно на нуле, хотя в баке есть достаточно топлива, скорее всего поплавок прохудился и утонул или заклинил в нижнем положении, или неисправна обмотка реостата датчика уровня топлива (возможно просто подвижный контакт ее не касается). При этом контрольная лампа резерва топлива может как гореть так и не гореть.

Как исправить: поплавок меняется на новый или запаивается, подвижный контакт подгинается до касания с обмоткой. Если повреждена обмотка, заменяем датчик уровня топлива новым.

В случае, если стрелка постоянно показывает полный бак, скорее всего, заклинил в верхнем положении рычаг поплавка датчика. Необходимо снять заборник топлива вместе с датчиком и определить причину заклинивания рычага поплавка.

При иных неверных или неточных показаниях указателя уровня топлива на щитке приборов причиной неисправности будет вышедшая из строя обмотка реостата датчика. Заменяем датчик уровня топлива новым.

— Неисправна электрическая цепь, соединяющая датчик уровня топлива и указатель уровня топлива

Смотрим предохранитель в монтажном блоке (№5 или Х11). Если перегорел, заменяем исправным, в последствии необходимо выяснить причину перегорания. Помимо этого проверяем соединительные колодки проводов электрической цепи датчика уровня топлива на предмет окисления контактов и слабой посадки. В первую очередь это фишка на топливозаборнике, а так же колодки в монтажном блоке предохранителей. Используем схему подключения датчика: «Схема подключения датчика уровня топлива автомобилей ВАЗ 2108, 2109, 21099».

— Неисправен указатель уровня топлива в щитке приборов

Принцип действия стрелочного указателя уровня топлива в щитке приборов основан на изменении величины и направления магнитного потока в его обмотках по сигналу с датчика уровня топлива. Поэтому, если после проверки датчика и его цепи подозрение в неисправности пало на указатель, то смело меняем его на новый или заведомо исправный. Потому что перематывать его обмотки и менять магниты имеющиеся в его конструкции не имеет смысла. Перед заменой предварительно проверяем надежность «массы» датчика и контакты соответствующего ему провода.

Примечания и дополнения

— Вместе со стрелочным указателем может работать, либо не работать контрольная лампа уровня топлива. Она загорается после опускания поплавка практически в самое нижнее положение, при соприкосновении имеющихся в датчике контактов контрольной лампы (один их которых продолжается проводом). Поэтому, если контрольная лампа не горит, значит по какой-то причине ее контакты внутри датчика уровня топлива не сомкнулись. Если, наоборот, лампа горит постоянно, значит, контакт с проводом замкнут на «массу».

Еще статьи по топливной системе автомобилей ВАЗ 2108, 2109, 21099

— Прочистка сетчатого фильтра на заборнике топлива в бензобаке автомобилей ВАЗ 2108, 2109, 21099

— Топливный модуль инжекторных ВАЗ 21083, 21093, 21099

— Неисправности топливной системы автомобилей ВАЗ 2108, 2109, 21099
