Замена порогов ВАЗ 2109 своими руками

Содержание

• Почему происходит износ порогов

  • Признаки необходимости замены порогов на ВАЗ 2109

  • Варианты ремонта порогов

• Как заменить пороги ВАЗ 2109 своими руками

  • Особенности замены и подготовка к ней

  • Пошаговая инструкция по замене

    • Видео: замена порогов на ВАЗ 2109

Почему происходит износ порогов

Пороги являются несущими элементами, которые обеспечивают кузову дополнительную жёсткость.

• вода;
• грязь;
• песок;
• камни;
• соль;
• химические вещества.

Всё это заметно сокращает срок службы порогов. К тому же посредственное качество покраски и антикоррозийной обработки кузовных элементов с завода приводит к тому, что практически каждый владелец «девятки» сталкивается с необходимостью замены порогов на своём авто.

Признаки необходимости замены порогов на ВАЗ 2109

Появление даже небольших участков коррозии на порогах — это первый признак того, что на эти кузовные элементы нужно обратить внимание.

Незначительная коррозия порогов лишь на первый взгляд может не представлять никаких проблем

На первый взгляд такие участки могут казаться безобидными, но если их рассмотреть более детально, зачистить, то может оказаться, что под слоем краски скрывается серьёзный очаг коррозии либо вовсе гнилой металл.

При более детальной диагностике порога можно обнаружить сквозные дыры

Важно не упустить момент, когда замена порога ещё возможна. Часто бывает так, что порог прогнивает по периметру и приваривать новую деталь попросту не к чему. В этом случае потребуются более серьёзные и трудозатратные кузовные работы.

Варианты ремонта порогов

Ремонт рассматриваемых кузовных элементов можно выполнить двумя способами:

• сваркой латок;
• полной заменой деталей.

Первый вариант требует меньших усилий и финансовых вложений. Однако на этом его преимущества заканчиваются. Если придерживаться рекомендаций специалистов, то ремонтировать несущую часть кузова заплатками — не самый лучший вариант. Обусловлено это недолговечностью такого ремонта.

Полностью удалить коррозию при частичном ремонте не удастся, а её дальнейшее распространение приведёт к новой ржавчине и дырам.

Если же у вас нет возможности выполнить полную замену порогов либо рассматриваемый кузовной элемент имеет минимальное повреждение, можно частично заменить повреждённый участок. Для этого необходимо вырезать гнилое место, максимально хорошо зачистить металл от коррозии и наварить латку из кузовного металла нужной толщины либо применить ремонтную вставку.

Частичный ремонт подразумевает замену поврежденного участка куском кузовного металла или ремонтной вставкой

После этого порог тщательно защищают от воздействия коррозии, чтобы как можно дольше сохранить его целостность.

Как заменить пороги ВАЗ 2109 своими руками

Если коррозией повреждена значительная часть порогов, то никаких вариантов кроме полной замены этих кузовных элементов не остаётся. Для проведения ремонтных работ понадобится следующий перечень инструментов и материалов:

• полуавтоматический сварочный аппарат;
• новые пороги;
• болгарка;
• дрель;
• наждачная бумага;
• шпатлёвка и грунтовка;
• антикоррозийный состав (мастика).

Особенности замены и подготовка к ней

При планировании кузовного ремонта нужно понимать, что конструкция порогов ВАЗ 2109 состоит из таких элементов:

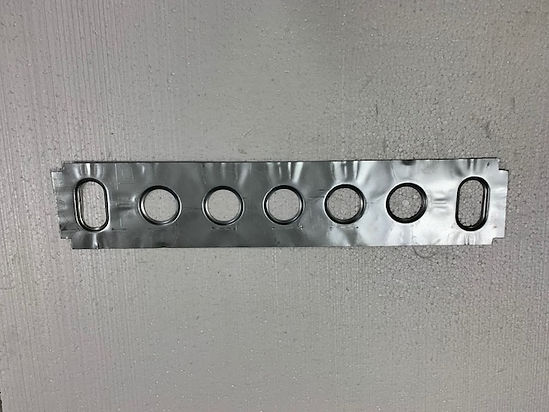

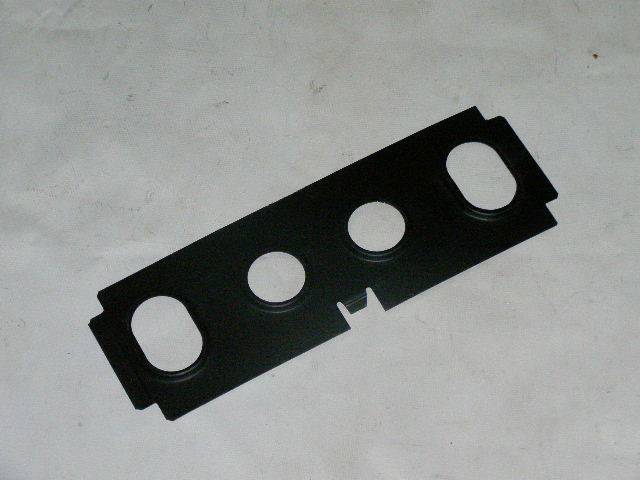

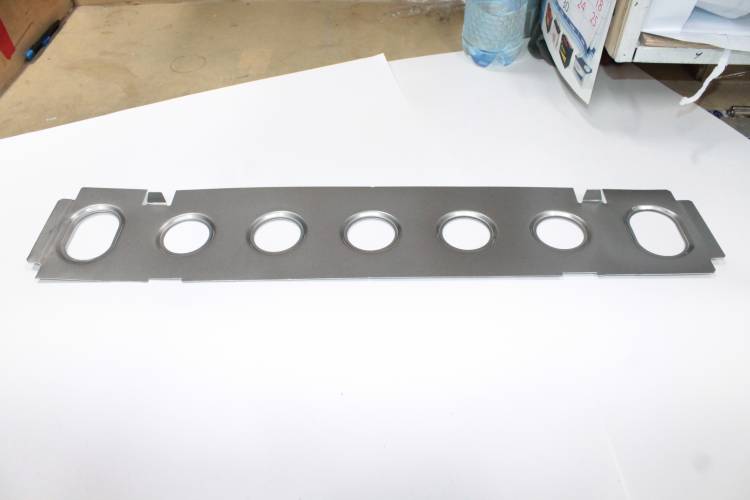

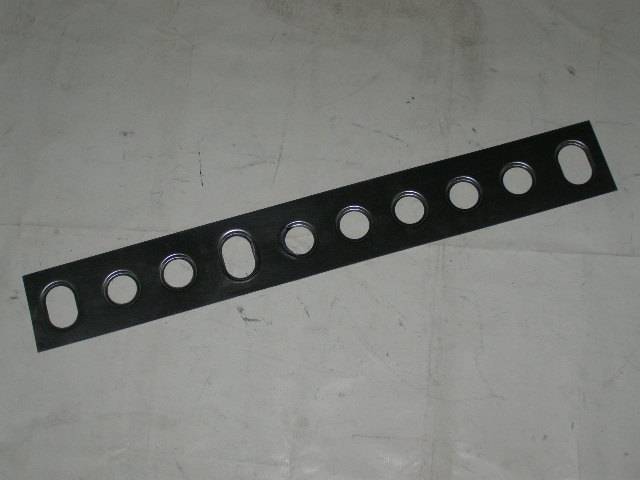

• наружного короба;
• внутреннего короба;
• усилителя.

Пороги состоят из внешнего и внутреннего короба, а также усилителя и соединителя

Наружный и внутренний короб являются внешними стенками порога. Внешний элемент выходит наружу и находится под дверью, а внутренний располагается в салоне. Усилитель представляет собой элемент, расположенный между двумя коробами внутри.

Несмотря на то что при замене порогов используются новые детали, они всё же нуждаются в подготовке. С завода они покрыты транспортировочным грунтом, который перед установкой необходимо зачистить, т. е. металл должен блестеть. Делается это при помощи наждачки или насадок на болгарку. После зачистки элементы обезжиривают и покрывают эпоксидным грунтом.

Пороги перед монтажом очищают от транспортировочного грунта

Окончательная подготовка порогов сводится к сверлению отверстий диаметром 5–7 мм под сварку в местах прилеганию деталей к кузову.

Для крепления порогов к кузову необходимо сделать отверстия под сварку

К подготовительным процедурам также относится демонтаж дверей, алюминиевых накладок с порогов и элементов салона (сиденья, напольное покрытие и т. п.). Перед непосредственным началом работ по удалению старых порогов изнутри салона к стойкам приваривают металлический уголок. Он обеспечит кузову жёсткость и не даст ему деформироваться после срезки порогов.

Чтобы обеспечить кузову жесткость при срезке порогов необходимо зафиксировать уголок к стойкам

Пошаговая инструкция по замене

Подготовив всё необходимое, можно приступать к ремонту. Процедура состоит из следующих шагов:

1. Прикладывают новый порог на старый и очерчивают его маркером.

   Прикладывают новый порог на старый и маркером отмечают линию отреза

2. Болгаркой срезают наружную часть порога чуть ниже намеченной линии. Делают это для того, чтобы оставить небольшой запас металла.

   По намеченной линии срезают порог болгаркой

3. Окончательно сбивают внешнюю часть порога зубилом.

   Зубилом окончательно срубывают порог

4. Находят на усилителе точки контактной сварки и зачищают их для снятия элемента. Если усилитель находится в хорошем состоянии, его оставляют в покое.

   На усилителе срезают точки сварки

5. Срубают усилитель зубилом.

   Зубилом срубывают усилитель с кузова

6. По аналогии удаляют соединитель (если требуется). Если зубило не справляется, применяют болгарку.

   При помощи зубила удаляют с кузова соединитель

7. Если присутствуют очаги коррозии на других близлежащих деталях, их зачищают, вырезают гнилые участки и наваривают латки.

   Поврежденные участки кузова ремонтируют латками

8. Подгоняют и приваривают соединитель.
9. Выполняют подгонку, а затем фиксируют сваркой усилитель.

   Усилитель подгоняют по месту и фиксируют сваркой

10. Зачищают сварные точки.

    Сварные точки зачищают болгаркой

11. Подгоняют порог по месту таким образом, чтобы теснение на заднем крыле совпадало с углублением на пороге.
12. Порог временно фиксируют к кузову специальными струбцинами.

    Для фиксации порога используют специальные струбцины

13. Прихватывают деталь в нескольких местах.

    Для надежного крепления пороги нужно зафиксировать струбцинами в нескольких местах

14. Ставят двери и убеждаются, что они нигде не задевают порог.
15. Приваривают кузовной элемент.

    После фиксации порогов выполняют сварку полуавтоматом

16. Зачистным кругом и болгаркой зачищают сварные швы.

    Сварные швы зачищают специальным кругом и болгаркой

17. Обрабатывают поверхность крупной наждачкой, обезжиривают и наносят шпатлёвку со стекловолокном, после чего финишную шпатлёвку.

    После сварочных работ швы обрабатывают шпатлевкой

18. Поверхность зачищают, обезжиривают, грунтуют, подготавливают под покраску.

    После зачистки шпатлевки пороги покрывают грунтом и готовят под покраску

19. Наносят лакокрасочное покрытие, а снизу битумную мастику.

Видео: замена порогов на ВАЗ 2109

Повреждение порогов коррозией на ВАЗовской «девятке» является обычным делом. Замену этих кузовных элементов может выполнить каждый автовладелец, умеющий обращаться с болгаркой и полуавтоматической сваркой. Если же такого опыта нет, то лучше довериться специалистам. Только в этом случае можно надеяться на качественное проведение ремонтных работ и длительный срок службы порогов.
