Установка ЭУР, ГУР на ВАЗ 2110 своими руками

В зависимости от года выпуска, «десятка» может комплектоваться гидроусилителем (ГУР) или электроусилителем (ЭУР). Разумеется, второй вариант предпочтительней, так как с ним управлять машиной легче и комфортней. Если ваш ГУР износился или вы просто хотите его заменить, то в качестве альтернативы рекомендуется выбрать ЭУР на ВАЗ 2110.

В этом материале присутствует две инструкции:

  • Установка ГУР.
  • Монтаж электроусилитель руля ВАЗ 2110 вместо стандартного гидроусилителя.

Перед тем, как проводить установку, необходимо разобраться в устройстве этих узлов, а также узнать, чем они отличаются друг от друга.

Разбор рулевой рейки автомобиля ВАЗ 2110.

Содержание

  1. Отличия ЭУР от ГУР
  2. Установка ЭУР
  3. Необходимые инструменты
  4. Пошаговая инструкция
  5. Регулировка
  6. Установка ГУР – пошаговая инструкция

Отличия ЭУР от ГУР

Это совершенно разные агрегаты. Чтобы понять основные отличия, достаточно изучить гидроусилитель. Его главным компонентом является насос с приводом от коленчатого вала, он объеден с другими деталями. Принцип работы гидроусилителя построен на гидравлике.

Что касается ЭУР, то он приводится в действие при помощи электромотора. Также в его конструкцию входят электронный блок управления, рулевой вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:

  1. При вращения руля торсионный вал скручивается;
  2. Специальные датчики фиксируют изменение положения вала и отправляют данные на электронный блок управления;
  3. Проанализировав информацию, блок подает команды на электромотор;
  4. В итоге агрегат создает необходимое усилие или облегчает поворот рулевого колеса.

Устройство электроусилителя рулевого колеса

Автолюбители часто спорят, какой из вариантов предпочтительнее для «десятки». По факту ГУР является устаревшим узлом, который активно выводится из современных легковых машин. Электроусилитель работает даже при заглушенном моторе, весит меньше, чем ГУР. Главным преимуществом перед «гидравликой» является надежность – электрический агрегат практически не требует обслуживания. На мотор действует меньшая нагрузка, как результат, топлива тоже нужно меньше. ЭУР хорош для наших условий еще и тем, что он отлично функционирует при отрицательных температурах.

Но есть у электроусилителя и свои недостатки. Его конструкция более сложная, чем у «гидравлики», отсюда и высокая цена. Иногда электронный блок управления посылает некорректные команды, особенно это ощутили на себе владельцы Калины первой генерации. Если долго ехать по некачественному дорожному покрытию (или его отсутствию), ЭУР может отключиться на несколько минут из-за перегрева.

Установка ЭУР

Необходимые инструменты

Допустим, вы приобрели комплект ЭУР – он может быть от ВАЗ 2110 или от другой модели, к примеру, от Приоры. Приготовьте следующие инструменты:

  • Дрель вместе со сверлом по металлу.
  • Набор отверток, болгарку.
  • Длинную линейку.

Все готово? Переходим к установке.

Пошаговая инструкция

  1. Из колодки необходимо извлечь штатную клемму и поставить ее в колодку на жгуте. Находим штатный привод, который присоединен к колодке. На его место необходимо поставить свободную клемму. Теперь провод можно поместить между креплениями.

    Достаем штатную клемму и помещаем туда клемму из комплекта ЭУР

  2. Теперь берем в руки отвертку и аккуратно снимаем корпус рулевой колонки, а затем демонтируем замок и переключатели. Нам необходимо снять рулевую рейку, для этого открутите болт, который ее держит.

    Откручиваем винт крепления и снимаем деталь

  3. Возьмите новый и старый вал. Сравните их длину, так как нам придется в дальнейшем корректировать вал вместе с пластиной. Не забудьте записать результаты.
  4. Нам нужно подогнать вал, делать это следует на специальном станке. Этот шаг лучше выполнить у мастеров, а потом снова возвращаться к самостоятельной работе.
  5. Что касается пластинки, то здесь нужно использовать сверло. Сделайте так, чтобы пластинка ЭУР соответствовала пластинке гидроусилителя. При необходимости подрежьте углы и положите прокладку между пластиной и кузовом «десятки».

    Сверлим дополнительные отверстия в пластине

  6. Теперь можно попробовать поставить электроусилитель вместе с рейкой и пластиной. Если стандартный болт не подошел, то возьмите крепление меньшего размера. Следующий шаг – это установка центральной части переключателя.

    Устанавливаем центральную часть в панель

  7. Теперь протягиваем два провода из салона ВАЗ 2110 к АКБ, сделать это можно через левое крыло. Далее потребуется демонтаж бачка омывателя, за ним вы увидите медную проволоку. Перемещаемся к предохранительному блоку и находим там проводку, которая идет под капот. Проволоку необходимо поместить туда, в итоге она выйдет в левом крыле. Прикрепите к ней провода, а затем вытяните ее до конца в пространство под капотом.

    Вытягиваем медную проволоку из капотного пространства

  8. Демонтируем верхнюю часть панели приборов (спидометры) и находим колодку красного цвета. Берем провода, идущие от усилителя руля и перемещаем их в пространство под приборной панелью. Нам нужно отыскать провод оранжевого цвета – отсоединяем его и надеваем на колодку, которая шла в комплекте с ЭУР. Найдя конец с клеммой, поместите его в место штатного провода.

    Подключаем оранжевый провод к клемме ЭУР

  9. Повторяем процедуру с серым проводом. Возвращаемся к проводам, которые мы вытащили через провода: розовый плюс соединяем с «плюсом», а черный – с «минусом».
  10. Готово, осталось вернуть на место руль и кожух.

Регулировка

После сборки вам нужно будет выровнять рулевое колесо, если оно установлено криво. Отдельно установите датчик, который шел в комплекте с ЭУР. Если кожух колонки потрескался, лучше сразу поменять его на исправный. Между передней панелью и кожухом могут быть зазоры – их необходимо удалить.

Установка ГУР – пошаговая инструкция

Эта инструкция предназначена для автомобилей ВАЗ 2110, которые вообще не имеют усилителя руля. Такие модели выпускались давно, но их и сегодня можно встретить на дороге. В этом случае автомобиль можно модернизировать своими руками.

Монтаж ГУР можно выполнить своими руками, для этого понадобится комплект ГУР – сегодня его можно приобрести примерно за 20 тысяч. Из инструментов приготовьте набор ключей и отверток, также стоит заранее позаботиться о жидкости для усилителя.

  1. Демонтируем кожух ГРМ и ставим на три болта кронштейн. В салоне уже есть отверстия, поэтому новые сверлить не придется. Теперь ставим шпильку, на которую в дальнейшем будет установлен ролик. Вот под нее отверстия не предусмотрены, поэтому делаем новые. Ставим ролик.

    Устанавливаем кронштейн и закрепляем его.

  2. Генератор и оба крепления под него следует снять, а затем проделать ту же операцию с колонкой. Рулевой вал следует укоротить примерно на 35 мм. Если у вас есть сварочный аппарат и болгарка, то вы можете сделать эту работу своими руками.

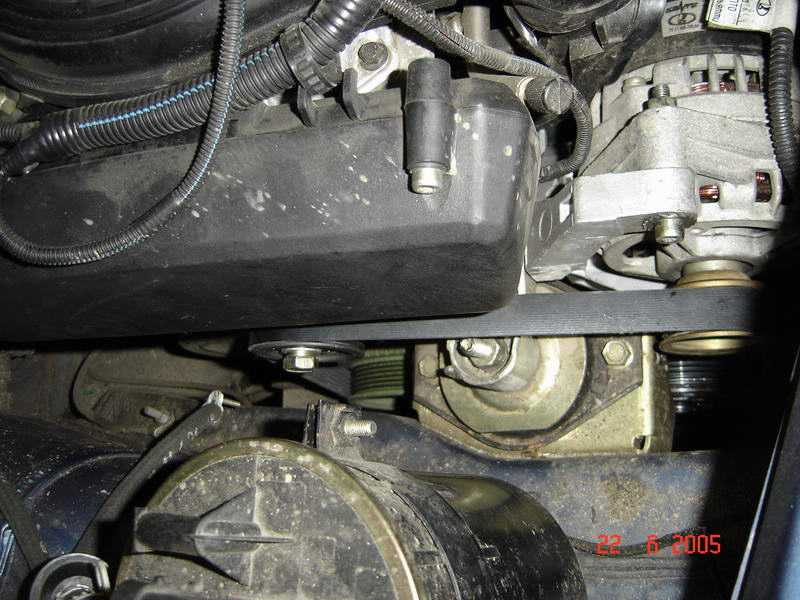

    Крепления, которые необходимо убрать

    Здесь вы можете увидеть крепления, которые нужно убрать.

  3. На фото ниже подробно показано, что нужно отпилить. После этого надежно фиксируем насос на кронштейне и закрываем подушкой. Собранный узел следует поставить на мотор, а точнее, в то место, где было крепление генератора.

    Проведите линию маркером и аккуратно отпилите лишнюю часть

  4. Находим адсорбер и ставим под него крепление бачка. Для этого нужно открутить болт, который держит подушку мотора, и поднять агрегат. В это отверстие помещаем ремень ГУР, не забудьте зафиксировать его на ролике.

    Здесь вы можете увидеть, где расположена гайка подушки

  5. Осталось сменить штатную рейку на новую от усилителя.

    Снимаем шесть болтов и завершаем сборку

  6. Финальный этап – это заливка рабочей жидкости.

За такую работу стоит браться только в том случае, если у вас уже есть опыт в обслуживании электрики и силовой установки ВАЗ 2110. Усилитель руля напрямую связан с безопасностью, поэтому при отсутствии опыта лучше обратиться к мастерам.

Электроусилитель руля на ВАЗ, установка электроусилителя руля (ЭУР) своими руками, нужен ЭУР. Самостоятельная установка электроусилителя руля на ваз 2110. Как самостоятельно установить электроусилитель руля на ваз 2110?

Автомобили ВАЗ 2110

оснащены электроусилителем руля, что несказанно радует автовладельцев. Эта добавка значительно улучшает управляемость и маневренность автомобиля, что дает возможность водителю чувствовать себя увереннее за рулем. Кроме того, нет необходимости прилагать большие усилия при повороте руля, что позволяет совершать длительные поездки, не чувствуя усталости.

Содержание

  • ГУР и ЭУР, в чем разница
  • ЭУР — устройство и принцип работы
  • ЭУР, плюсы и минусы электроусилителя руля отечественной разработки для ВАЗ
  • Технические характеристики ЭУР ЭУР при установке на автомобиль ВАЗ, в чем преимущества автомобилиста
  • Инструменты, запчасти, приспособления, расходные материалы для установки ЭУР на ВАЗ 2110
  • Безопасность при работе с электричеством
  • Установка ЭУР на ВАЗ 2110 своими руками пошагово
  • Работы по исправлению и подгонке всех деталей
  • Подлежит ли ремонту ЭУР выпуска АвтоВАЗ

ГУР и ЭУР, в чем разница

Необходимо знать, что ГУР — это ГУР, а ЭУР — электромощник. Эти устройства часто сравнивают, желая выяснить, что лучше. По сути, эти два компонента имеют общие показатели, но в их составе электронный блок отличается большей электрической мощностью, что делает блок более функциональным. Его работоспособность характеризуется такими показателями:

  • Датчики электронного блока Все время следят за показателями скоростного движения, считывают его траекторию и контролируют работоспособность рабочих органов.
  • Когда информация собрана, она передается в блок управления, который обрабатывается.
  • Уровень давления масла регулируется только положением клапана, который может быть открытым и закрытым.
  • Искусственный интеллект системы автоматически изменяет параметры главного цилиндра.
  • Чем большую скорость набирает транспортное средство, тем активнее и интенсивнее открывается клапан.
  • При увеличении скорости параллельно увеличивается острота управления рулем, что, в свою очередь, повышает степень устойчивости и безопасности при управлении автомобилем.
  • Работа электростанции не влияет на наличие топлива, а наличие ЭУР не влияет на его расход.

евро — устройство и принцип

Работа электромеханического руля направлена ​​на снижение управляющих усилий водителя. Устройство также предназначено для активного возврата штурвалов и руля в исходное положение после выполнения маневра. При наличии такого устройства автомобиль быстрее возвращается к прямолинейному движению, что обеспечивает безопасность.

Сам узел модульного типа встраивается в рулевую колонку. Модуль из двух основных элементов представляет собой: контроллер управляющего типа и блок питания — синхронный электроаппарат. Особенно актуальна установка электромощника, если автовладелец ВАЗ 2110 монтирует более широкие шины на колеса большего диаметра, по сравнению с заводскими. Проблема «непослушного» руля при наличии электромощника исключена — даже при легком касании руль слушается водителя.

Если раньше водителю нужно было все время держать руль двумя руками и прилагать много усилий для его поворота, то теперь все можно сделать одним пальцем.

Благодаря этим показателям ВАЗ 2110 является одной из самых безопасных машин на отечественных дорогах.

EUR, плюсы и минусы электроусилителя руля отечественной разработки для ВАЗ

Преимущества евро:

  1. Простая установка.
  2. Устройство потребляет относительно небольшое количество электроэнергии.
  3. Узел не влияет на экологические показатели автомобиля.
  4. Узел можно установить не только на ВАЗ 2110, но и на другие модели.
  5. В процессе эксплуатации не требует дополнительного ухода и использования различных специальных материалов.
  6. Параметрические показатели – эффективное снижение крутящего момента в соответствии с ростом автомобиля.
  7. При низких температурах этот вариант усиления руля показывает себя лучше.

Недостатки евро:

Единственный минус этого узла можно отнести к тому, что он работает немного слабее гидроэл. Однако этого достаточно, чтобы чувствовать себя комфортно за рулем.

Технические характеристики ЭУР.


EUR при установке на ВАЗ, в чем преимущества автолюбителя

  1. Максимальная компенсация момента — 35 нм.
  2. Диапазон рабочих температур -40 — +85 градусов Цельсия.
  3. Потребляемый ток при скорости вращения руля 360 градусов в секунду и средних значениях Mmax=35 нм составляет 50А.
  4. Общий вес узла 9,5 кг.
  5. Двигатель с электронным управлением — индукторный жиклер.
  6. Наличие трех фаз.
  7. Вращение направленное реверсивное.
  8. Червячный вал изготовлен из стали 40х.
  9. Наличие червячной передачи с тремя окнами.
  10. Червячное колесо изготовлено из портлиста УПА 6/30-2.

Инструменты, запчасти, приспособления, расходники для установки ЭУР на ВАЗ 2110

  1. Дрель.
  2. Правитель.
  3. Отвертки различных конфигураций.
  4. Рулевое колесо и кожух.
  5. Долвале
  6. Комплект проводов.
  7. Тарелка.
  8. Электроусилитель руля.

Безопасность при работе с электричеством

При работе с электричеством следует быть предельно осторожным. Перед началом работы отключите минусовую клемму с аккумуляторной батареи.

Установка ЭУР на ВАЗ 2110 своими руками пошагово

  1. Из колодки вытащите штатную клемму и переместите ее на колодку, которая на жгуте.
  2. Свободную клемму, выведенную из жгута, перенесите на место, где находится штатный провод, примыкающий к колодке. Это позволит пропустить штатный провод между жгутами. Провод, который идет от колодки, имеет номинал 50А.
  3. Далее отделите кожух рулевого вала, снимите замок зажигания и разъедините переключатели. Делайте это медленно, чтобы избежать растрескивания корпуса.
  4. Аккуратно откручиваем болт, удерживающий рулевую рейку, и снимаем эту рейку.
  5. Затем измеряем длину фрвалов и при необходимости подгоняем пластину. Для этого используйте линейку.
  6. Установить электромощное место на освободившееся место. Для этого выберите нужный размер вала, так как он не подходит к рейке. Для подгонки вала под необходимый размер вала и плиты подтягиваются под валы «Приоры». Для этого отлично подходят элементы от ВАЗ «Приора».
  7. Когда вал установлен, необходимо более глубоко просушить пластину. Это несложно сделать, так как вал представляет собой полую конструкцию.
  8. После этого установите пластину на усилитель, чтобы проверить полученную глубину. Если все в порядке, плотно зажмите всю конструкцию болтом поменьше.
  9. Далее устанавливаем переключатели в свои места и переходим к проводке, для чего надо вывести через левое крыло (из салона) два провода напрямую к аккумулятору.
  10. Затем снимите бачок омывателя и возьмите провод, с помощью которого вы прикрепите два вынесенных провода. Прикрепите их к противоположному проводу и натяните оба.
  11. Снимаем панель приборов и извлекаем оттуда красную колодку, медленно затягиваем проводку в пространство, которое находится под панелью. Затем снимите оранжевый провод с красной коробки.
  12. К этому проводу нужно прикрепить красный провод. Потом совмещаем с проводкой ЭУР. При этом «голый» конец проводки усилителя (с оголенной клеммой) укладывается в красную колодку на место штатного.
  13. Так же делаем с серым проводом, который тоже выходит из Red Pad. Его также протягивают к месту штатной проводки и крепят с помощью клеммы.
  14. После этого переходим к аккумулятору и закрепляем черный провод (минус) на розовый (плюс).
  15. Подключаем всю проводку электроусилителя и запускаем.
  16. Теперь осталось аккуратно установить все детали на свои места.

Ремонтные работы и установка всех деталей

При выполнении основных действий подходит:

  1. Выровнять рулевое колесо.
  2. Устраняю все зазоры и щели между деталями.
  3. Установите светодиодный диагностический датчик диагностики.
  4. Немного укорачивание кабеля питания.
  5. При необходимости меняем поврежденные части корпуса и поврежденные детали.

Подлежит ли ремонту евро выпускаемого АвтоВАЗа

Завод АвтоВАЗ не предусматривает ремонт гидроусилителя руля, только полную замену в сборе. Поэтому все действия по ремонту автовладелец проводит на свой страх и риск. Всегда помните, что самостоятельный ремонт ЭУР может привести к аварии.
