Регулировка зазоров 8 и 16 клапанов на ВАЗ 2110-2112 своими руками

Во время эксплуатации автомобиля требуется периодическая регулировка клапана на ВАЗ-2110, где они находятся, необходимо знать каждому владельцу данной марки. При необходимости можно обратиться к мастерам ближайшего автосервиса, но за это придется платить. Между тем регулировка клапанов ВАЗ «десятого» семейства не настолько сложна, чтобы ее нельзя было выполнить своими руками, сэкономив таким образом средства.

Зачем нужна настройка

Все модели «десятого» семейства, начиная от 2110, где установлены силовые агрегаты на 8 клапанов, нуждаются в настройке последних. Настраиваются не сами клапаны, а тепловые зазоры между их толкателями и кулачками распределительного вала. Общеизвестно, что металл при нагревании существенно расширяется, что проявляется и в паре кулачок — толкатель. Если между ними будут большие зазоры, то клапаны откроются не до конца, инжектор подаст в цилиндры меньше топлива.

При отсутствии зазоров после теплового расширения на толкатель станет нажимать круглая часть кулачка, отчего большинство клапанов будет открыто постоянно. Это ведет к резкому снижению компрессии и неработоспособности двигателя.

Существуют признаки, по которым можно определить, что пора произвести настройку клапанов ВАЗ-2110:

• появление звонких щелкающих звуков, доносящихся из верхней части головки цилиндров;
• отказ одного или нескольких цилиндров из-за отсутствия компрессии;
• проведение ремонта, связанного с разборкой силового агрегата и демонтажем распределительного вала.

Щелчки при работе мотора слышны под клапанной крышкой, когда тепловые зазоры слишком велики. Эти звуки ни с чем не спутаешь, вдобавок они сопровождаются снижением мощности двигателя и падением динамики довольно «резвого» автомобиля ВАЗ-2110. Когда зазоров нет, то ничего не стучит, но мотор работает нестабильно, «троит» либо вообще отказывается запускаться. Диагноз подтверждается измерением компрессии во всех цилиндрах.

В автомобилях ВАЗ-2110 — ВАЗ-2112 (16 клапанов) настройку тепловых зазоров делать не нужно. В этих более совершенных моторах установлены устройства, автоматически обеспечивающие оптимальные настройки: гидрокомпенсаторы. Когда появляется одна из вышеописанных проблем, гидрокомпенсаторы меняются на новые, а служат они довольно долго, не менее 100 тыс. км пробега.

Подготовка и разборка механизма

Для проведения работ придется приобрести специальное приспособление для нажатия на толкатели и набор регулировочных шайб различной толщины — без них обойтись не удастся. Если вы постоянно планируете выполнять регулировку собственными руками, то данное приобретение поможет сэкономить средства за услуги автосервиса. При одноразовой акции покупка приспособлений нецелесообразна, лучше сразу обратиться к мастерам.

Чтобы произвести разборку и отрегулировать просветы под кулачками, понадобятся такие инструменты:

• пара плоских щупов толщиной 0,2 и 0,35 мм;
• обычный слесарный набор с отвертками и пассатижами;
• пинцет;
• наборы ключей накидных и рожковых;
• ключ для свечей зажигания.

Поскольку в процессе настройки придется неоднократно поворачивать коленчатый вал, то для облегчения вращения рекомендуется вывернуть все свечи зажигания, предварительно сняв и убрав в сторону высоковольтные провода. Дальнейшая разборка включает в себя:

1. Отсоединение от клапанной крышки всех патрубков, мешающих ее снятию.
2. Откручивание клапанной крышки и ее демонтаж. Нужно проследить, чтобы из отверстий не потерялись резиновые втулки.
3. Снятие прокладки.
4. Демонтаж пластмассового кожуха ремня ГРМ.

Обтерев ветошью потеки масла на фланце головки цилиндра, где стояла прокладка, можно приступать к настройке.

Помните, что регулировка проводится только на холодном двигателе.

Порядок настройки

Первым делом необходимо поставить на место регулировочное приспособление, после чего поворотом коленчатого вала совместить метку на его шкиве с выступом на блоке цилиндров. При этом метка на шестерне распределительного вала тоже должна совместиться со своим выступом. В таком положении поршень первого цилиндра находится в самом верху (ВМТ), что нетрудно проверить отверткой через свечное отверстие.

Дальше действуйте в такой последовательности:

1. Проверьте степень натяжения ремня ГРМ, повернув его вокруг своей оси, насколько возможно. Хорошо натянутый ремень не повернется больше чем на 90°. При обнаружении слабины подтяните ремень с помощью ролика, иначе выполнять дальнейшую настройку будет затруднительно.
2. Ключом немного поверните распределительный вал по часовой стрелке таким образом, чтобы шестеренка сместилась на 2,5 зуба относительно выступа. Нацарапайте острым металлическим предметом собственную метку на шестерне — она пригодится вам в будущем.

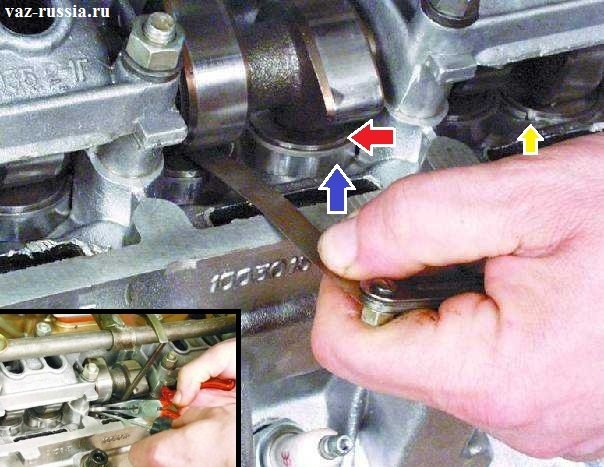

3. Щупами проверьте просветы в клапанах №№1 и 3, они должны составлять 0,35 и 0,2 мм соответственно. Когда зазор выставлен правильно, щуп в нем движется с некоторым усилием.
4. Величина зазора регулируется шайбами. Если он слишком мал или велик, извлеките установленную шайбу пинцетом и посмотрите на маркировку, где электрографическим способом нанесена толщина. Для верности ее можно измерить микрометром.
5. Подберите такую общую толщину шайб, чтобы выдержать указанные зазоры, проверьте их щупами.
6. Отсчитав от первой метки 11 зубьев, поставьте вторую, через 10,5 зубцов — третью и еще через 11 — четвертую.

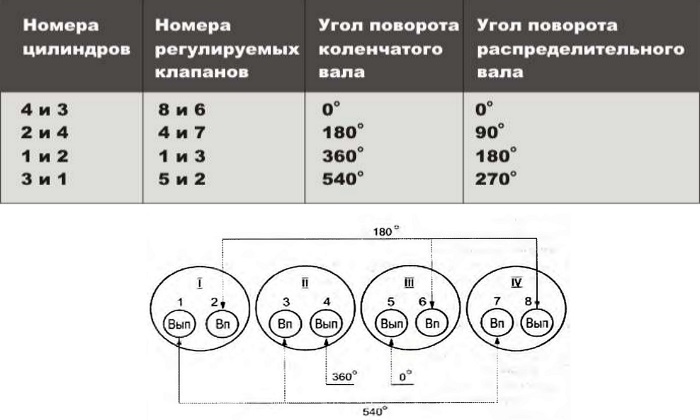

7. Поворачивая распредвал по часовой стрелке и совмещая свои отметки с выступом, повторите регулировку клапанов в соответствии с таблицей:

Число зубьев между новыми метками		0	11	10,5	11
Номер впускного клапана	Зазор 0,2 мм	3	2	6	7
Номер выпускного клапана	Зазор 0,35 мм	1	5	8	4

По окончании настройки снимите приспособление, поставьте на место пластиковый щиток ремня ГРМ и произведите обратную сборку. Дальше запускаете мотор и проверяете его работу на слух и на ходу.

korchim.ru

Замена клапанов на ВАЗ 2112 16-клапанов своими руками: видео инструкция

Если автомобиль ВАЗ-2112 перестал нормально заводиться или его двигатель постоянно глохнет, то нужно проверка клапанов. Довольно часто они прогорают, вследствие этого нужно будет сделать установку новых элементов. Замена 16-ти клапанов не сложная манипуляция, поэтому каждый автолюбитель, который немного разбирается в автомобилях, способен произвести данный процесс своими руками, не прибегая к помощи профессиональных механиков.

Что может стать причиной неисправности в двигателе типа «16-клапанов»

Основная причина поломки клапанов ВАЗ-2112 с 16 такими элементами – сильное нагревание, которое приводит к прогоранию составляющих помпы. С такой проблемой автолюбители сталкиваются не слишком часто, а возникает она вследствие:

1. Заправки машины некачественным бензином.
2. Если автомобиль заправляется пропаном, а прошивка контроллера не была надлежащим образом изменена.
3. В ВАЗ-2112 на 16 клапанов не предусмотрено нужное количество свечей для зажигания.
4. В моторе происходит постоянная детонация форсунок.
5. Эксплуатируется транспорт на оборотах выше дозволенных, вследствие этого показания сцепления начинают ухудшаться, на детали идет повышенная нагрузка.

Читайте также: Замена гидрокомпенсатора на ВАЗ 2112

Вышеперечисленные факторы – самые распространенные, они способны стать причиной прогорания клапанов в ВАЗ-2112, однако, разумеется, не все. Довольно часто замена этого элемента может понадобиться, если он подвергнется процессу деформации, то есть примет загнутое положение из-за непосредственной близости в рабочем положении с автомобильным поршнем. Именно 16-клапанный двигатель предусматривает такое расположение клапанов и поршней, что часто приводит к разрыву ремня ГРМ. Если такой инцидент произойдет с ВАЗ-2112, то печальные последствия последуют незамедлительно. Чтобы не допустить такой ситуации, важно постоянно следить за техническим состоянием своей машины, замена непригодных деталей должна производиться своевременно и правильно.

Читайте также: Замена радиатора печки на ВАЗ 2110

Необходимо дополнить, что для идеальной работы гидрокомпенсаторов требуется достаточно места, в котором будет нужное количество качественного масла. Если его или внутреннего места окажется недостаточно, сильные нагрузки начнут постепенно разрушать гидрокомпенсатор, в итоге начнет прослушиваться своеобразный стук при заведенном моторе, который должен стать серьезным сигналом для всех автолюбителей.

Как производится замена деталей ВАЗ-2112 на 16 клапанов самостоятельно

Как уже говорилось ранее, замена прогоревших элементов автомобиля не сложное мероприятие. Самое главное, производить его поэтапно, принимая во внимание рекомендации профессионалов, занимающихся ремонтом машин:

• в первую очередь автолюбитель должен снять ГБЦ с постоянного места. Если этот момент пропустить, то замена элемента в двигателе 16-ти клапанов просто не осуществится, так как до поврежденных деталей не получится добраться. Чтобы снять ГБЦ, необходимо убрать ремень ГРМ, а также все детали, включая крышку клапанов, которые будут мешать при рабочем процессе;
• далее следует отвинтить все соединительные элементы, которые присоединяют головку к основному блоку. Всего их должно быть десять штук. Крепежные элементы могут подходить под специальный профиль или под шестигранную отвертку. Стоит дополнить, что крепежные соединители располагаются как внутри, так и снаружи автомобильной головки, и, конечно, они все должны быть отвинчены;
• рекомендуется снять распределительный вал заранее, так как если крепежные элементы будут отвинчены, то вынимать его неудобно. После снятия вала можно производить процесс, который по-простому называют «рассухариванием клапанов». Чтобы произвести такую процедуру, нужно применить специальный прибор – «рассухариватель». Длинная часть устройства помещается поочередно в каждый клапан и обрабатывается согласно инструкции по эксплуатации;
• следующий этап замены в ВАЗ-2112 16 клапанов заключается в снятии и обработке колпачков, которые прикрывают масляные отсеки. Далее деталь вынимается из удерживающей его втулки, лучше всего производить извлечение элемента с внутренней части.

Читайте также: Как стойки-амортизатора выбрать на ВАЗ 2112

Для извлечения остальных клапанов применяется аналогичная схема.

Дополнительные рекомендации относительно замены элементов ВАЗ-2112 16 клапанов

Перед тем как устанавливать новые клапаны, рекомендуется тщательно их притереть, чтобы увеличить трение деталей. На новом элементе не должно быть следов от пасты, которая была использована для притирания. Если при установке наблюдается большой зазор, а притирка не дала ожидаемых результатов, лучше всего выбрать новую деталь, а эту просто убрать за ненадобностью. Собираются все элементы в обратном порядке, который предусматривался при разборке.

ladaautos.ru

Регулировка клапанов ВАЗ-2112 16 клапанов: фото и видео

Регулировка клапанного механизма 16-клапанного двигателя ВАЗ-2112 достаточно сложная операция, но выполнима своими руками. Так, многие автомобилисты сталкивались с понятием, когда слышен звон клапанов, особенно при переходе с низких на средние обороты. В этой статье, рассмотрим, как правильно отрегулировать клапана на автомобиле, а также расскажем о некоторых нюансах процесса.

Видео о регулировке клапанов на переднеприводном семействе автомобилей ВАЗ (2110-2112)

Видеоматериал расскажет, как правильно отрегулировать клапана на 16-клапанном двигателе, а также даст несколько советов и рекомендаций.

Процесс регулировки клапанов

Процесс регулировки клапанов на двигателе

Прежде, чем перейти непосредственно к процессу регулировки, стоит отметить, что данная операция, проводится только на полностью остывшем двигателе. Опытные ВАЗоводы рекомендуют ждать не менее одной ночи.

Для совершения регулировки потребуется немного инструмента, а именно набор ключей и головок, а также прокладка клапанной крышки и специальный щуп.

Итак, приступаем непосредственно к операции:

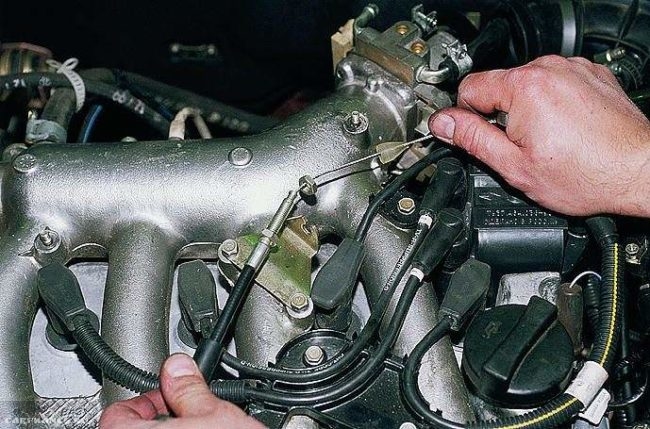

1. Отсоединяем и отводим в сторону наконечник привода дроссельной заслонки.

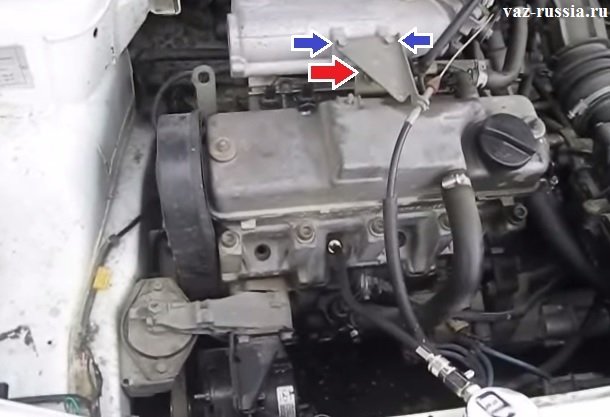

   Демонтируем трос и кронштейн крепления положения дроссельной заслонки

2. При помощи ключа на 10, стоит открутить кронштейн трос привода дросселя к ресиверу.

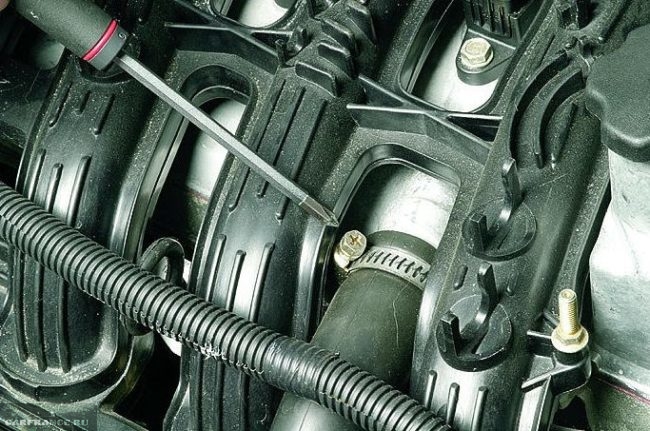

3. Демонтируем шланги вентиляции картерных газов.

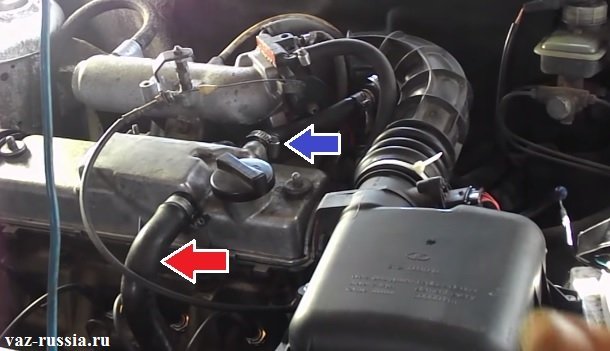

   Открутив хомуты снимаем шланги вентиляции картерных газов

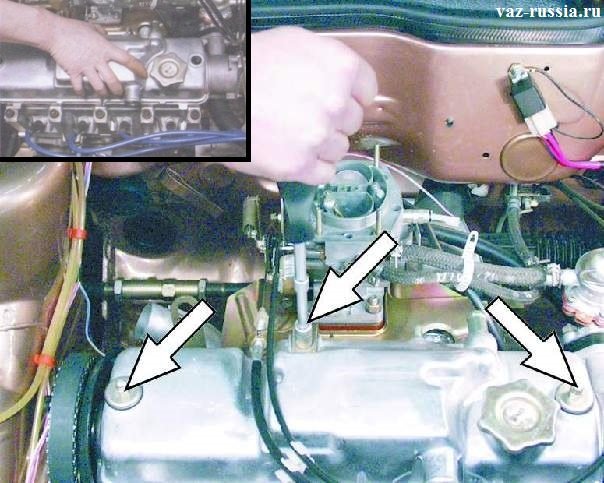

4. Откручиваем клапанную крышку при помощи головки на 10, и проводим её демонтаж.

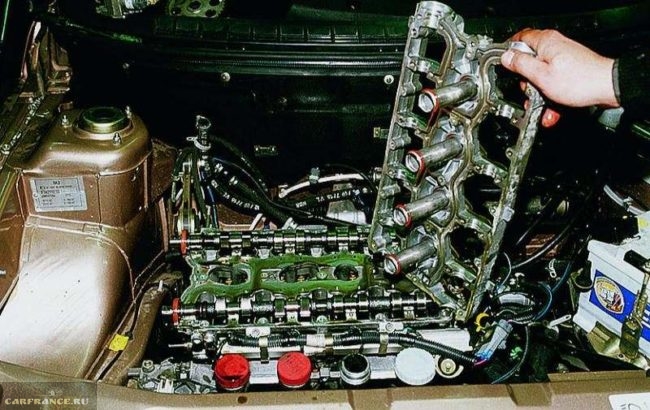

   Демонтируем клапанную крышку и крышку подшипников для регулировки клапанов

5. Вынимаем прокладку с клапанки.

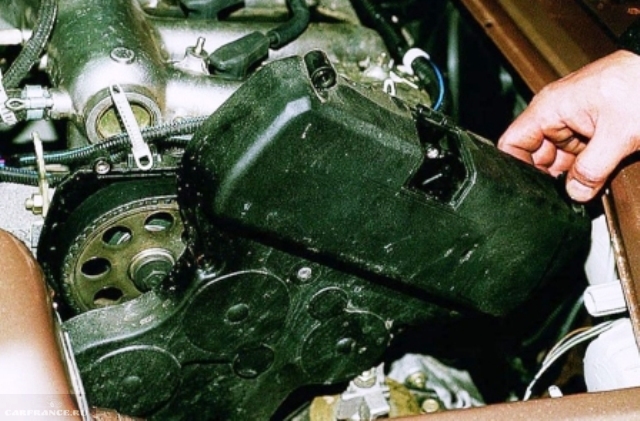

6. Демонтируем защитный кожух ГРМ.

   Проводим демонтаж защитного кожуха ГРМ, чтобы добраться до шкива коленчатого вала

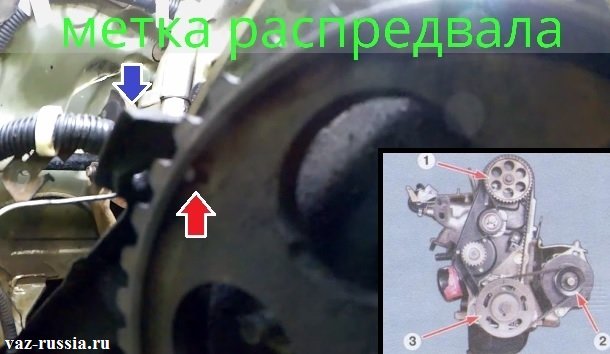

7. Поворачиваем коленчатый вал по часовой стрелке, пока не совпадут метки на шкиве распредвалов и коленвала с блоком.

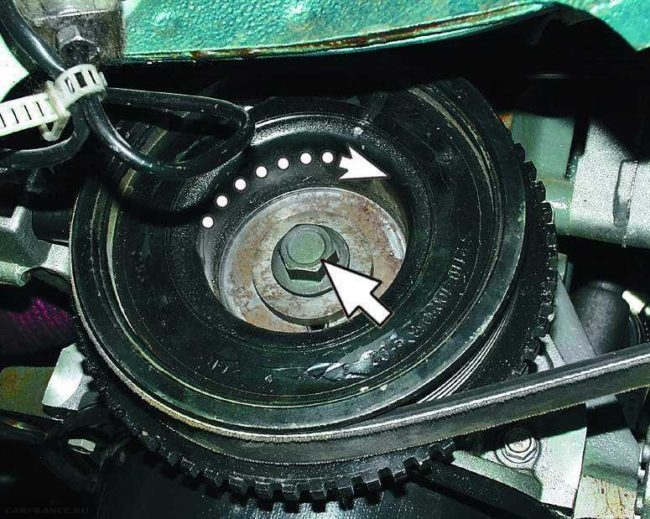

   Поворачиваем коленчатый вал за часовой стрелкой

8. Производим поворот коленвала на 40-50 градусов.
9. Проверяем зазоры у первого и третьего кулачка распределительных валов. Зазор между шайбами и кулачками должен быть: 0,15мм – для выпускных клапанов и 0,20мм – для впускных.

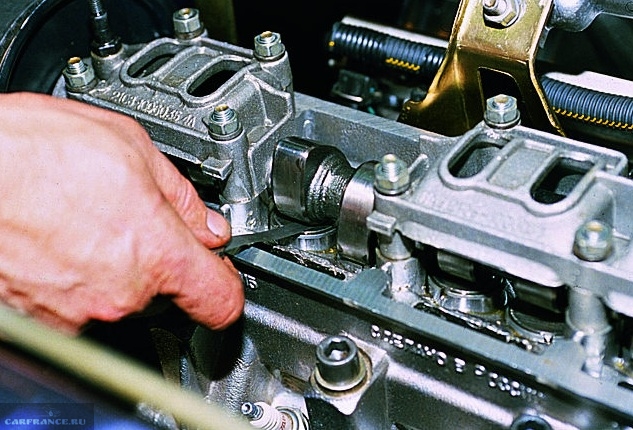

   Проводим регулировку зазоров при помощи щупов

10. В случае, если зазоры вышли с нормы, то устанавливается специальное приспособление для регулировки клапанов.

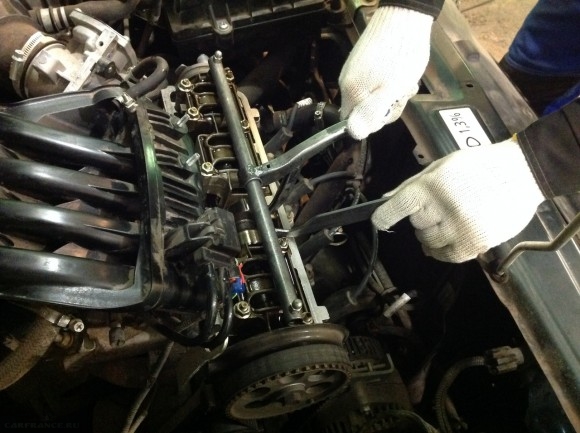

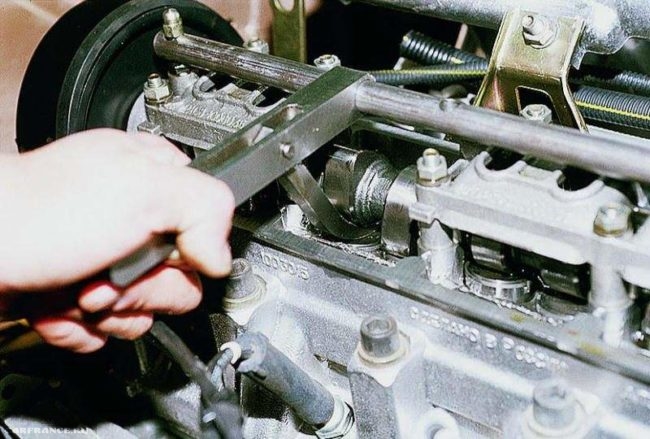

    Специальное приспособление для регулировки клапанов и замены регулировочных шайб

11. При помощи клыка поворачиваем толкатель.
12. Нажимаем клыком на толкатель, чтобы он утонул, а затем вынимаем его и пинцетом вынимаем регулировочную шайбу. Если нет специального приспособления, то автомобилисты пользуются двумя плоскими отвертками.

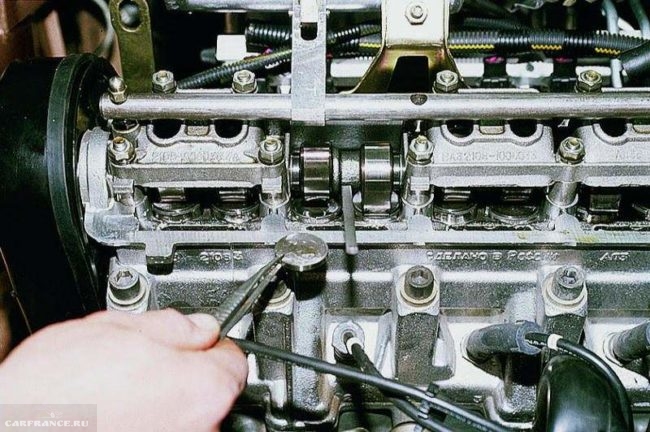

    При помощи пинцета вынимаем регулировочную шайбу

13. Теперь, необходимо установить новую регулировочную шайбу. Расчет идет по формуле: H=B+(A-C), где A – замерительный зазор, B – толщина снятой шайбы, С – номинальный зазор, Н – толщина новой шайбы. Шайба маркируется на верхней поверхности, которая ложиться вниз при установке.

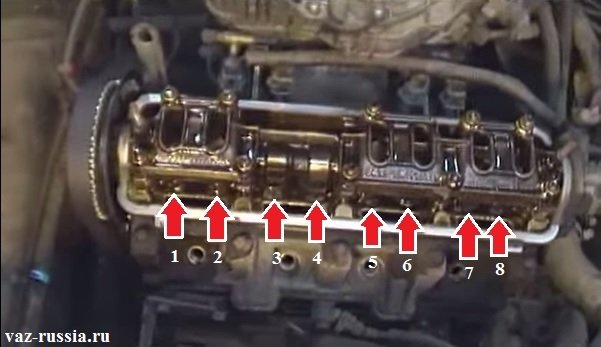

14. Таким же образом проводим замер зазоров остальных кулачков и меняем остальные шайбы.
15. Сборка проводится в обратном порядке. Сборка клапанной крышки должна осуществляться по алгоритму с точным следованием момента и порядка затяжки болтов.

Какие бывают регулировочные шайбы?

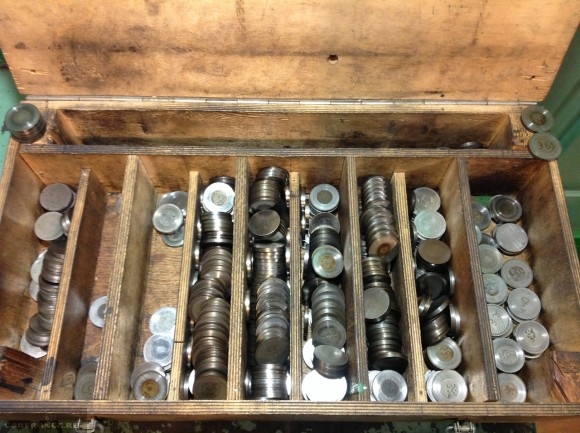

Набор регулировочных шайб на все случае жизни

Для автомобилей семейства ВАЗ существует 125 размеров регулировочных шайб, но не все применяются.

Поэтому рассмотрим, самые популярные размеры запасной детали, которая устанавливается на эти двигатели (если не захотите потом лишний раз бегать в авто-магазин):
3.30, 3.35, 3.40, 3.45, 3.50, 3.55, 3.60, 3.65, 3.70, 3.75, 3.80, 3.85, 3.90, 3.95, 4.00, 4.05, 4.10, 4.15, 4.20, 4.25, 4.30, 4.35, 4.40, 4.45, 4.50;

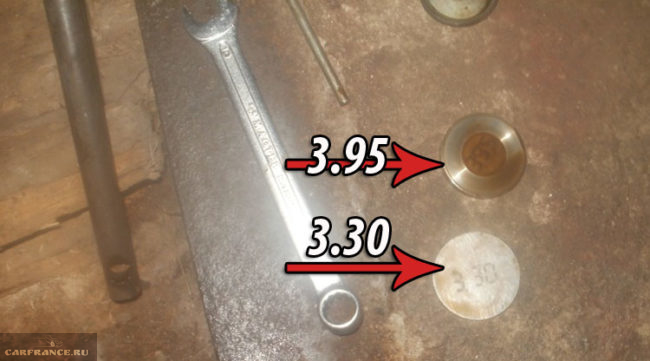

Регулировочные шайбы двух размеров: 3.95 и 3.30

Чем грозит несвоевременное проведение регулировки клапанов?

Когда рассмотрен весь процесс замены, стоит напомнить, какие же могут быть последствия несвоевременной регулировки клапанного механизма:

• Износ распределительных валов. Так, неверный зазор может привести к преждевременному износу кулачков распредвалов.
• Повреждение толкателей клапанов, когда о них будут биться регулировочные шайбы.
• Общий износ всех элементов головки и механизмов ГРМ.
• В отдельных случаях, может случиться так, что произойдет обрыв ремня ГРМ и погнёт клапана.

Выводы

Регулировку клапанов 16-клапанного двигателя ВАЗ-2112 стоит проводить один раз на 12-15 тыс. км пробега или при повышении шумности двигателя. Зачастую, слышен металлический стук на низких оборотах. Проводить регулировку нужно на холодном двигатели и при наличии всех инструментов. Если автолюбитель не уверен, что способен сделать это самостоятельно, то рекомендуется обратиться на автосервис, где все сделают быстро и качественно.

carfrance.ru

Как поменять клапана ВАЗ 2112 (21120) 16 клапанов инструкция замены ВАЗ

Замена клапанов на ВАЗ-2112 (21120) 16 клапанов от А до Я

Как произвести замену клапанов на двигателе модели ВАЗ-2112 (21120). Один из действующих методов заключается в снятии ГБЦ. Ничего особенного нет, но важно в процессе притирать клапаны. Это относится ко всем ВАЗ-двигателям.

Как клапан выглядит в разрезе

Замена клапанов состоит из всех тех действий, которые проводятся во время замены гидрокомпенсаторов. Пользователь, демонтировав компенсатор увидит две важных детали – это тарелка и стержень клапанов. Тарелка с цифрой три (рис.) держится парой сухарей 2 (рис.).

Особенности демонтажа

В демонтаж входят такие действия, как:

1. Подкладывание мягкого упора под клапан.
2. Надавливание на тарелку.
3. Извлечение сухарей пинцетом (подойдет и отвертка с магнитом).
4. Отведение тарелки вверх. При этом важно сделать все аккуратно, чтобы пружина не отскочила.

Иногда при надавливании на тарелку нужно использовать ударную силу, то есть молоток. Есть и специальные инструменты. К примеру, съемник работает как тиски.

Подготовка к снятию клапанов

В ВАЗ-2112 (21120) менять клапаны проще, если одновременно выполнить демонтаж ГБЦ, ведь для прессования новых направляющих ГБЦ нужно было бы греть. Оптимальный вариант – оставить их на месте. Процесс демонтажа состоит из следующих шагов:

1. Отключить разъем, расположенный под люком бензобака.
2. Завести двигатель и дать ему заглохнуть.
3. Снять воздушный фильтр. Для этого нужно ослабить хомуты и отключить разъем.
4. Потом останется лишь взять ключ на 10 и открутить винт.

Все эти действия показаны на одной фотографии.

Разборка ГРМ

Главная цель – удалить два распредвала. Для этого нужно:

1. Снять клемму «минус».
2. Снять со свечей все провода.
3. Отключить свечи от катушек.
4. Снять модуль зажигания и шланг, отвечающий за вентиляцию картера.
5. Удалить кронштейн, крепящий проводку форсунок. Он прикручен к ГБЦ крышке. Эти же действия нужно произвести с кронштейном жгута №2.
6. Снять ресивер.
7. Закрыть все ответствуя впускного коллектора тканью.

Дальше нужно отключить датчик фаз, расположенный под шкивом ГРМ. Также нужно отключить и датчик давления, расположенный возле снятого кронштейна. Можно взять ключ на 17 и, не трогая и не проворачивая шкивы, ослабить крепежные винты.

В отверстия нужно установить отвертку – она будет упором. После этого останется лишь ослабить ремни натяжения – для этого нужно лишь выкрутить гайку.

В финале нужно снять ремень и открутить винты на шкивах. Все шкивы без исключения нужно снять с вала. Потом нужно открутить те три винта, которые находятся со шкивами на уровне.

Для демонтажа вала следует выполнить несколько действий:

1. Снять крышку ГБЦ.
2. Открутить 20 болтов.
3. Взять два ключа на 15 и открутить гайки верхней штанги. Те же действия нужно выполнить с гайками, расположенными на кронштейне гайки, но нужен ключ на 13.
4. Снять корпус подшипников.
5. Вынуть распредвалы.

Как снять ГБЦ на ВАЗ-2112 (21120)

Для начала нужно снять топливную раму. Для этого нужны ключи 17, которыми удаляются патрубки 2-3. Еще нужно снять хомут 1.

Винты планки бензопровода снимаются отверткой, после чего нужно снять с патрубков резиновые кольца. Также стоит удалить трубу масляного щупа (ключ на 10). Под конец нужно открутить болты, держащие рампу.

Важно при этом хотя бы частично снять «охлаждайку». После этого можно снять крепления термостата и сместить его в сторону.

Нужно удалить прокладку термостата и гайку провода «0». Если нужно, можно выключить разъем ДТОЖ датчика.

Теперь мотор готов к тому, чтобы поменять клапаны. Для этого нужно взять ключ на 10, открутить им болты ГБЦ и снять плиту с клапанами. Важно соблюдать последовательность откручивания.

Несколько советов по монтажу

Поршень цилиндра №1 перед установкой нужно поставить в мертвую верхнюю точку. Поможет в этом ключ на 17.

В шкивах есть выемки, а в распредвалах – шипы. У каждого шкива есть метки, и они должны смотреть вверх. А коленвал лучше ставить по той метке, которая есть на КПП узле.

При демонтаже нужно отметить, под какими именно углами закреплены натяжные ролики. Ключ-пластину необходимо выставить под правильным углом и затянуть гайку с усилием в 40 Н*м.

Винты и их рабочую часть нужно смазывать моторным маслом и закручивать в правильном порядке.

Потом нужно провернуть винты на 90 градусов во время второго подхода и на 90 градусов еще раз во время третьего прохода.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

www.vazzz.ru

Двигатель ВАЗ 2110 16 клапанов, технические характеристики, устройство и схема ГРМ

Двигатель ВАЗ 2110 16 клапанов является самым мощным и динамичным мотором “десятки”, в то же время делая машину с таким силовым агрегатом довольно сложной в ремонте и обслуживании.

Бензиновых инжекторных двигателей ВАЗ 2110 16 кл. два, один рабочим объемом 1.5 литра (ВАЗ-2112) и второй объемом 1.6 литра (ВАЗ-21124). Двигатель ВАЗ-2112 имеет одну существенную проблему. При обрыве ремня ГРМ происходит удар клапанов о поршень. Собственно изображение данного 16-клапаного двигателя в разрезе дает четкое представление о фактическом отсутствии достаточного зазора между тарелками клапанов и днищем поршня. То есть когда рвется ремень, а поршень по инерции идет в верхнюю точку, клапан может быть открыт и происходит неизбежный удар. Обычно при таком прошествии клапана гнутся. А в худшем случае и ломаются превращая камеру сгорания и днище поршня в металлические крошки.

Собственно в двигателе 1.6 литра (ВАЗ-2112) данной проблемы уже нет. Там клапана не гнутся. Этого удалось добиться использовав новые поршни с особой формой днища, на которой имеются выемки на случай обрыва ремня ГРМ. Смотрим фото подобных поршней далее.

Далее подробные характеристики двигателей ВАЗ 2110 16 клапанов.

Двигатель ВАЗ 2110 1.5 л. 16-клапанов инжектор

• Рабочий объем – 1499 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 82 мм
• Ход поршня – 71 мм
• Мощность – 93 л.с. (68 кВт) при 5600 оборотах в минуту
• Крутящий момент – 128 Нм при 3800 оборотах в минуту
• Степень сжатия – 10.5
• Система питания – распределенный впрыск
• Разгон до 100 км/ч – 12.5 секунд
• Максимальная скорость – 180 километров в час
• Средний расход топлива – 7,2 литра

Двигатель ВАЗ 2110 1.6 л. 16-клапанов инжектор

• Рабочий объем – 1596 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 82 мм
• Ход поршня – 75.6 мм
• Мощность 16 кл. – 89 л.с. (65.5 кВт) при 5600 оборотах в минуту
• Крутящий момент 16 кл. – 131 Нм при 3800 оборотах в минуту
• Степень сжатия – 10.3
• Система питания – распределенный впрыск
• Разгон до 100 км/ч – 12секунд
• Максимальная скорость – 185 километров в час
• Средний расход топлива – 7,2 литра

Стоит отметить, что сегодня на “Автовазе” в основном производят двигатели объемом 1.6 литра, а 1,5 литровые агрегаты уже не ставятся на модели Lada, но на “десятках” встречаться довольно часто.

Двигатель ВАЗ 2110 16 клапанов устройство ГРМ

Предлагаем подробную схему ГРМ 16-клапанного двигателя “десятки”. Замена ремня ГРМ у двигателя с двумя распределительными валами гораздо сложнее, чем у обычного 8-клапанного мотора. В устройстве ГРМ добавляется еще один шкив распредвала, дополнительный ролик ГРМ. При замене ремня на 16-клапанном моторе установить ремень нужно таким образом, что бы совместить метки шкивов распредвалов и метку шкива коленвала. Самое интересное, натяжной ролик который вам надо верно установить, что бы обеспечить нормальное натяжение ремня, может сместить метки при натяжении. Поэтому, если у вас нет опыта установки ремня на 16-клапанном двигателе ВАЗ-2110, то может понадобится довольно много времени, на то что бы понять, как это работает.

Перед установкой защитного кожуха ГРМ, вы должны точно убедится, что натяжной ролик достаточно подтянул ремень и метки точно совпадают. Если в не уверены в полном совпадении меток, лучше не собирать ГРМ дальше, лучше еще раз все проверить. Ведь если метки не совпадут, хотя бы на один зубец ремня ГРМ, двигатель вряд ли будет нормально работать, поскольку газораспределительный механизм будет разбалансирован.

Сегодня модификации двигателя ВАЗ 2110 16 клапанов объемом 1.6 литра устанавливаются практически на все новые модели Лада Калина, Приора и Гранта. Соответственно и устройство этих моторов весьма схожи.

myautoblog.net

ВАЗ 2110 инжектор 16 клапанов, характеристики мотора, устройство ГРМ

ВАЗ 2110 инжектор 16 клапанов стал очередным конструктивным прорывом для “Автоваза”. Наконец то 4-цилиндровые силовые агрегаты отечественного производителя получили современную систему ГРМ с двумя распредвалами и 4 клапанами на цилиндр. Всего на “десятку” устанавливали два основных 16-клапанных инжектора. Это двигатель объемом 1.5 литра модели 2112 и 21124 объемом 1.6 литра.

Самое интересное, что инжекторный мотор объемом 1.5 литра мощнее, своего более объемного собрата. Двигатель ВАЗ-2112 развивает 93.5 лошадиные силы, в то время как ВАЗ-21124 всего 89 л.с. Компрессия в 1.5 литровом 16-клапаннике чуть выше. Однако мотор 2112 имеет один недостаток. В случае обрыва ремня гнутся клапана, что приводит к очень дорогостоящему ремонту. У двигателя ВАЗ-21124 эту проблему решили, сделав в днище поршней специальные выемки под клапана, это конечно снижает компрессию, зато клапана не гнутся при обрыве ремня ГРМ.

Характеристики ВАЗ 2110 инжектор 16 клапанов

В техническом плане 16-клапанные моторы ВАЗ 2110 практически одинаковы, однако из-за разницы рабочих объемов есть некоторые отличия. Так двигатель 21124 имеет увеличенных ход поршня, поэтому высота чугунного блока цилиндров на несколько миллиметров больше. Диаметр цилиндров обоих двигателей одинаков – 82 мм. Далее более подробные технические характеристики инжекторных двигателей “десятки” с 16-клапанами.

ВАЗ 2110 инжектор 16 клапанов 1.5 литра

• Рабочий объем – 1499 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 82 мм
• Ход поршня – 71 мм
• Мощность – 93 л.с. (68 кВт) при 5600 оборотах в минуту
• Крутящий момент – 128 Нм при 3800 оборотах в минуту
• Степень сжатия – 10.5
• Система питания – распределенный впрыск
• Разгон до 100 км/ч – 12.5 секунд
• Максимальная скорость – 180 километров в час
• Средний расход топлива – 7,2 литра

ВАЗ 2110 инжектор 16 клапанов 1.6 литра

• Рабочий объем – 1596 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 82 мм
• Ход поршня – 75.6 мм
• Мощность 16 кл. – 89 л.с. (65.5 кВт) при 5600 оборотах в минуту
• Крутящий момент 16 кл. – 131 Нм при 3800 оборотах в минуту
• Степень сжатия – 10.3
• Система питания – распределенный впрыск
• Разгон до 100 км/ч – 12 секунд
• Максимальная скорость – 185 километров в час
• Средний расход топлива – 7,2 литра

При всех плюсах 16-клапанного бензинового двигателя ВАЗ-2110, этот силовой агрегат технологически сложнее своих 8-клапанных собратьев. Головка блока цилиндров изготовлена из алюминиевого сплава и имеет довольно внушительные размеры. Банальная регулировка клапанов занимает довольно длительное время, а уж капитальные ремонт ГБЦ 16-клапанного двигателя довольно трудозатратное мероприятие.

Чаще всего практически все владельцы 16-клапанных инжекторных моторов “десятки” сталкиваются с заменой ремня ГРМ, что тоже требует повышенного внимания. Ведь шкивов распредвала уже два, плюс добавляется обводной ролик ГРМ. При установке нового ремня необходимо совместить три метки, на шкивах распредвала и шкиве коленвала. В теории это выглядит примерно вот так, как на изображении далее.

Это подробная схема ГРМ 16-клапанного инжектора ВАЗ-2110. А вот так все выглядит на реальной фотографии установленного ремня ГРМ.

Устройство ГРМ ВАЗ 2110 инжектор 16 клапанов в принципе мало отличается от устройства двигателей DOHC иномарок. Так что если у вас есть опыт замены ремня на “десятке”, то проблем с этой операцией на других автомобилях с таким же мотором проблем не вызовет. Стоит еще раз напомнить, что неправильная установка ремня на 16-клапанном моторе объемом 1.5 литра может привести к загнутым клапанам. Так что обязательно перепроверьте, что все метки четко совпадают. Так же ремень должен быть достаточно натянут, в противном случаем может случится перескакивание ремня ГРМ, что вызовет неизбежные проблемы.

myautoblog.net

Регулировка клапанов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Клапана – если автомобиль не оснащён гидро-компенсаторами, то зазор у клапанов со временем сбивается, а сбивается он при работе двигателя, то есть если автомобиль лет 10 простоит в гараже то ничего регулировать в нём не нужно будет (При условии что клапана в нём уже были отрегулированы, до того момента как автомобиль в гараж на длительное хранение поставили), но есть автомобили, которые с завода оснащались гидро-компенсаторами и это единственные машины которые не нуждаются в регулировки клапанов (За исключение роторно поршневых машина), данные компенсаторы ставились только на один двигатель, это 16 клапанный 124, позже этот двигатель стал наименоваться 126 и он ставился уже не на десятое семейство, а на приоры (На них тоже регулировку клапанов производить не нужно), поэтому если у вас он и стоит то о регулировки забыть можете, все эти детали (Про гидро-компенсаторы говорим) пришли со временем, на первых автомобилях которые комплектовались 8 клапанными карбюраторными двигателями никогда в жизни их не было, потом инжекторные пошли 1.5 восьми клапанные на них тоже никаких гидро-компенсаторов не было и наконец пришёл совершенно новый, 16 клапанный двигатель с изменённой ГБЦ (Головка Блока Цилиндров это), с изменённой поршневой группой (В общём там очень много переделок, начиная от системы выпуска и заканчивая поршнями, с клапанами), на который то и решили поставить гидро-компенсаторы и посмотреть как они ходить будут и поэтому можно считать что один единственный двигатель в десятом семействе в котором о регулировки клапанов можно забыть и не лазить туда вообще, пока гидро-компенсаторы в негодность не придут.

Примечание!
Для регулировки понадобятся: Гаечные ключи, вороток и накидные головки к нему, а так же штангенциркуль и много времени, потому что за день регулировку (Если вы её проводите в первый раз) вы выполнить скорее всего не сможете, так как ездить за шайбами в автомагазины придётся, но в принципе если автомагазин неподалёку находится, а работу начать с самого утра, до ближе к полу дню вы управитесь, кстати кроме этих инструментов набором щупов в автомагазине запаситесь, а так же отвёртками и динамометрическими ключами (Это те ключи, благодаря которым гайки можно закручивать с определённым моментом, они очень нужны, но если у вас их нет, тогда работу либо без них проводите, либо же прямо рядом с сервисом, просто в некоторых местах любые инструменты в аренду на небольшое время дают, за небольшую плату)!

Краткое содержание:

Где находятся клапана?

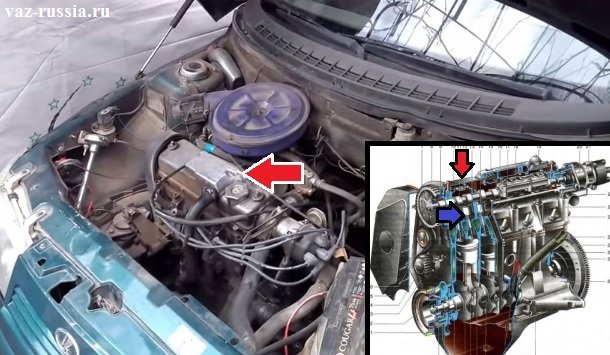

У каждого автомобиля есть ГБЦ (Кроме роторных двигателей и электрических), она так же имеет крышку, чтобы грязь и посторонние предметы в неё не попадали (Крышка для наглядности указана красными стрелками), так вот если эту крышку снять, то можно будет увидеть всю внутреннюю часть Головки Блока Цилиндров, которая состоит из клапанов (Указан один из них синей стрелкой), распределительного вала и толкателей (Они не указаны), остальное из чего состоит ещё голова, так это из каналов по которым воздух гуляет и по которым бензин в двигатель попадает, а так же из отверстий в которые свечи зажигания вкручены и на некоторых автомобилях в ГБЦ, есть ещё отверстия под различного рода датчики, одной из таких отверстий кстати на классических автомобилях (Это семёрки, шестёрки и т.д.) идёт под датчик температуры охлаждающей жидкости, в автомобилях десятого же семейства этот датчик в термостат заворачивается.

Когда нужно регулировать клапана?
Работает двигатель посредством взрывания топливо-воздушной смеси в цилиндрах, то есть воздух и топливо попадает в цилиндры автомобиля, поршни при этом воздух сжимают и происходит воспламенение топливо-воздушной смеси (Её свечи поджигают), постоянные удары и прогары клапана дают о себе знать (Клапан стачивается и его тарелка становится более тонкой), кроме того распределительный вал постоянно трётся с шайбами и так же по не многу стачивается, в связи с этим и происходит нарушение зазора у клапанов и поэтому зазор этот и приходится каждые 40.000-60.000 регулировать, но это при нормальной эксплуатации автомобиля, а если вы постоянно двигатель крутите в небеса (В районе 5000-7000 тыс. оборотов, при условии что двигатель стандартный), то регулировать зазоры уже через 30.000 придётся, из-за этого и распределительный вал придёт в негодность в ближайшее время, возможно что клапана прогорят, поршни так же быстрее стачиваются и много других проблем с автомобилем при такой эксплуатации владельца ждёт в будущем, поэтому старайтесь ездить на машине как можно более аккуратно (Но это не говорит о том, что на 1500 тыс. оборотов уже надо переключатся, двигатель кстати при такой езде не меньше изнашивается, потому что он напрягается очень сильно на низких оборотах), выкручивая двигатель до 4000 тыс. оборотов, 3500 это самый оптимальный режим езды, тогда и двигатель проживёт долгую жизнь и реже лазить в него будете, ну только масло меняйте вовремя и тогда вообще всё отлично будет.

Примечание!
Кой что ещё добавим, это 1 раз в своей жизни нужно будет услышать и потом в будущем, вы уже точно будете определять на слух, пора ли регулировать клапана или же нет, в общём когда зазор у них сбивается, нарушается работа двигателя, появляются различного рода стуки и детонация в нём (Что такое детонация, читайте в статье: «Подробная информация про детонацию на автомобиле»), что мы этим хотим сказать, если у вас будет когда ни будь шанс с приятелем или же ещё с кем ни будь побывать на СТО и там будут регулировать клапана, при этом перед регулировкой если ещё и двигатель будут заводить, то после проделанной работы (Она быстро делается, особенно у механиков кто этим каждый день занимается и особенно на классических автомобилях) когда двигатель во второй раз будет заводиться, но только уже с отрегулированными клапанами, вы сразу поймёте этот посторонний шум который был слышен до регулировки и на будущее уже приблизительно по работе мотора будете понимать, нужно ли производить регулировку тепловых зазоров в автомобиле или пока не стоит этого делать, кстати с подобным автомобилем вы можете ознакомиться в видео-ролике, который расположен чуть ниже:

Как отрегулировать клапана на ВАЗ 2110-ВАЗ 2112?

Примечание!
Сразу насчёт всех двигателей скажем которые устанавливались на автомобили десятого семейства, во-первых на всех них (Неважно карбюратор или инжектор это) клапана регулируются идентично, только всё различие будет в снятии крышки ГБЦ, как ранее уже сказали тепловой зазор у клапанов регулируется только на 8 клапанных автомобилей, поэтому если у вас 16 клапанный то вообще можете забыть об этом и никогда не думать, да ещё кой что, прокладку крышки ГБЦ не забудьте в автомагазине приобрести вы вить крышку снимать будете, а при снятии эта прокладка обязательно меняется новой, если есть возможность то ещё и хорошим герметиком запаситесь он будет очень кстати!

Ещё кой что, проверяется зазор у клапанов только при плюсовой температуре, а именно при «+20 °С», поэтому если работу зимой проводите, то либо в отапливаемом гараже всё делайте, либо же автомобиль хорошенько прогревайте и в перчатках, быстро снимайте крышку ГБЦ и проверяйте (Двигатель остынет немного на тот момент) на тёплом двигателе зазор у клапанов и по необходимости делайте расчёты и меняйте регулировочные шайбы (Это уже не торопясь можно делать, главное зазор замерить пока на улице тепло или же пока двигатель тёплый)!

1) Приступаем к регулировки, в начале тряпочкой или же ещё чем ни будь очистите крышку Головки Блока Цилиндра от грязи, убедитесь что после её снятия в клапанный механизм не попадёт грязь и другого рода не нужные предметы (Камушки например), следом отсоедините от крышки ГБЦ все шланги (Не бойтесь их отсоединять, это шланги вентиляции картерных газов и после их отсоединения, не какая жидкость из них не польётся) который к ней подсоединены, а всего подсоединяется к ней два шланга на карбюраторных автомобиля (Патрубки было бы правильнее их назвать), один из патрубков идёт от корпуса воздушного фильтра, а другой с противоположной стороны крышки подсоединяется, вы их сразу же найдёте если двигатель перед глазами будет у вас, а крепятся они за счёт хомутов, данные хомуты отвёрткой чуть-чуть ослабить нужно будет и после чего отсоединить шланги, что касаемо инжекторных машин, то на них практически ничего и не отличается, такие же два патрубка и точно так же расположены в тех же местах, что и патрубки карбюраторного автомобиля для наглядности мы оба этих патрубка стрелками на фото ниже указали.

2) Как только шланги отсоединены, идём далее и перебираемся к другим вещам которые могут препятствовать к снятию крышки ГБЦ, на карбюраторных автомобилях это корпус воздушного фильтра к примеру и он обязательно подлежит снятию (Как снять корпус, читайте в статье: «Замена корпуса воздухофильтра на ВАЗ»), на инжекторах это кронштейн который тросик газа удерживает (Этот кронштейн показан на фото красной стрелкой, а крепится он либо на трёх, либо на двух гайках, всё от двигателя зависит, для наглядности обе гайки крепления кронштейна на фото указаны синими стрелками, вы эти гайки отверните и кронштейн вместе с тросом в сторонку отложите и если будет нужно, то и трос газа снимите, как это сделать читайте в статье: «Замена тросика газа на инжекторном автомобиле»).

3) И в завершение снятие крышки, отверните две крайне боковые колпачковые гайки воротком с накидной головкой или же чем то наподобие него и можете снимать крышку с двигателя автомобиля, если же у вас карбюраторный автомобиль, то ещё и центральную гайку как на фото ниже показано отверните гайку и снимите кронштейн тросика газа и пусть он на тросе повиснет (Если трос не будет давать снять головку блока, то вы его от карбюратора отсоедините, как это сделать, читайте в статье: «Регулировка троса на карбюраторных автомобилях»), как только операция будет проделана, те же самые две боковые колпачковые гайки выверните и снимите крышку с карбюраторного автомобиля.

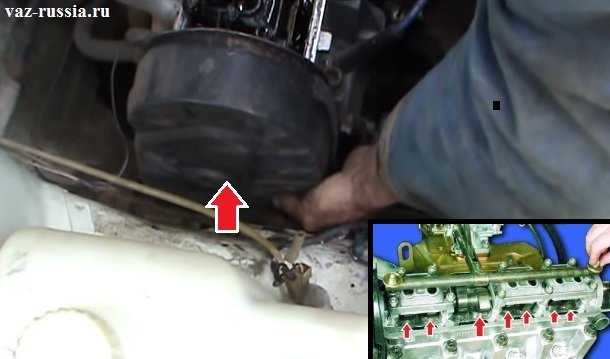

4) Теперь когда крышка снята, возле толкателей (Указаны стрелками на маленьком фото) удалите масло чтобы было приятней работать и чтобы щупы не загрязнялись, как только масло вокруг них будет удалено, снимите боковую крышку которая ремень ГРМ закрывает (Она на основном фото стрелкой указана), крепится она на двух болтах в боковой части и один по центру её крепит, вы все эти болты выкрутите и после чего снимите её с автомобиля.

5) Затем провернуть коленвал будет нужно до того момента, пока метка на шкиве распредвала (Указана красной стрелкой) не совпадёт с меткой (Усиком) который расположен на задней крышки ремня ГРМ, а чтобы сделать так чтобы метки совпали, проворачивать коленчатый вал скорее всего придётся, делается это несколькими способами но мы расскажем только лишь об самых лёгких из них, в начале обязательно свечи вывернуть не забудьте (Так просто легче будет, о том как вывернуть свечи зажигания, читайте в статье: «Замена свеч на автомобиле»), после чего включайте четвёртую (Прямую) передачу и прокатите автомобиль до того, пока метки не совпадут, если же работа проводиться в гараже и автомобиль прокатить нет возможности (Кстати его прокатывать рывками можно, то есть четвёртую включили, метра два прокатили, включили нейтральную передачу, откатили автомобиль назад и снова четвёртую и так до того, пока метки не совпадут), тогда вывешивайте любое из передних колёс и рукой крутите его, опять же до того, пока метки не совпадут, есть ещё один способ но рассказывать мы вам про него не будем, а то ещё болт крепления шкива коленвала сорвёте, но в принципе можем намекнуть, в общём нейтральную передачу выставить будет нужно и болт крепления шкива коленвала (Сам шкив указан под цифрой 3, а болт можно в центре на фото увидеть) по часовой стрелки прокрутить будет нужно, до того, пока метки не совпадут, но только не в коем случае за болт крепления шкива распредвала (Этот шкив указан цифрой 1 на маленьком фото) не прокручивайте, а то некоторые люди так делают.

6) Как только всё проделали, ещё немного шкив коленвала (Примерно на 40-50° крутаните по часовой стрелки), в этом положении кулачки у распредвала повернутся от толкателей и можете приступать к проверки зазоров, для этого щуп вставьте между толкателем и кулачком распредвала у первого, второго, третьего и пятого клапана и зазоры проверьте, которые должны составлять «0.2+0.05 мм» для впускных клапанов и «0.35+0.05 мм» для выпускных, если зазор будет не соответствовать на каком то из клапанов, то в таком случае выньте регулировочную шайбу и замените её на новую, вынимается она следующим образом, в начале сам толкатель утапливается вниз (Во внутрь, он кстати синей стрелкой указан), утапливать толкатель проще всего отвёрткой или же специальным приспособлением которого у вас скорее всего нет, мы на отвёртке остановимся, кстати перед тем как его утапливать, разверните рукой его таким образом чтобы он пазом к вам лицом стоял (В нём есть два паза, через которые очень удобно регулировочную шайбу доставать подцепив пинцетом или чем то подобным, паз для наглядности указан жёлтой стрелкой), после чего отвёрткой утопите толкатель во внутрь и пинцетом через этот паз подцепите регулировочную шайбу (Указана красной стрелкой) как это на маленьком фото показано и можете подбирать новую.

Примечание!

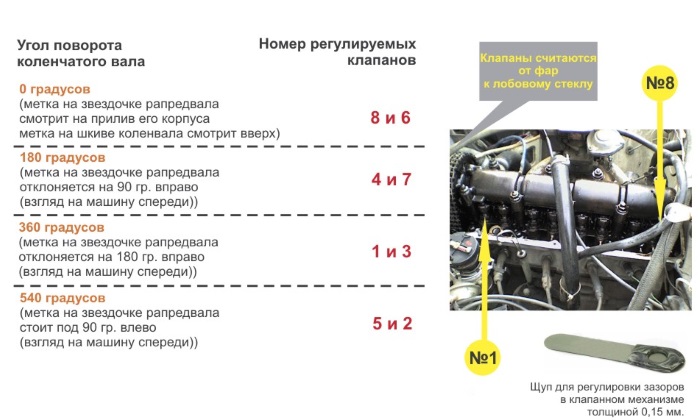

Отсчёт клапанов нужно начинать от шкива распределительного вала, то есть от него в начале идёт первый клапан, затем второй и т.д., чтобы вы не путались, мы ниже разместили фото на котором отчётливо указали номер клапанов, сразу подметим, из этих клапанов впускными являются клапан под номером «2, 3, 6 и 7», соответственно клапана под номерами «1, 4, 5 и 8» являются выпускными, смотрите не ошибитесь когда регулировку производить будете!

7) Что касается подбора толщины регулировочной шайбы, которая этот самый тепловой зазор и регулирует, сперва на той шайбе которую вы вынули запишите или запомните цифры которые на ней нанесены (Это её толщина, но если шайба была установлено не правильно или если клапана долго не регулировались, то эта надпись стёрлась и в этом случае либо к помощи штангенциркуля нужно будет прибегнуть, либо к помощи микрометра, мы рекомендуем микрометром воспользоваться так как он точнее определит толщину этой шайбы, поэтому измерьте её и точно так же запишите или запомните, выглядеть запись должна наподобие вот таких цифр «3.75 мм»), теперь исходя из этих цифр и определяйте толщину новой шайбы, а рассчитывается она по определённой формуле: «Н = В + А – С», в которой буква H выступает толщина новой регулировочный шайбы, буква B толщина старой вынутой шайбы, буква A измерительный зазор который у вас получился когда вы проверяли зазор щупом между толкателем и кулачком распредвала, он кстати в миллиметрах рассчитывается, ну и буква C это номинальный зазор, как мы уже указали номинальный зазор должен быть для впускных клапанов «0.2+0.05 мм», для выпускных «0.35+0.05 мм», ну только добиться номинального зазора прямо около «0.35 мм» для выпускного к примеру мы вам не рекомендуем, берите всегда среднее значение, к примеру «0.40 мм» то есть вы сделаете зазор таким образом чтобы он у вас был немного, а не впритирку всё стояло к примеру чисто под «0.35 мм» и кстати, когда вы получите число округляйте его, например у вас вышло что новая шайба должна быть «3,81 мм», округляйте его до «3.80 мм», если «3.84 мм», то округляйте его «до 3.85 мм», просто новых регулировочных шайб толщиной «3.81 мм», «3.84 мм» не бывает.
8) Ну и всё на этом, все шайбы на свои места в обратном порядке снятию устанавливаются, после установке новых шайб проверьте зазор клапанов, если он неправильный, то значит либо шайба не той толщины попалась, либо же вы чего то напутали, потом на один оборот (360°) поверните коленчатый вал и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке и в конечном итоге залейте моторное масло которое используется в вашем автомобиле в верхнюю часть ГБЦ (Это откуда вы его тряпкой в начале вытирали, чтобы удобно работать было) и установите всё на свои места, при этом смените прокладку у крышки ГБЦ и если у вас герметик есть, то на эту прокладку ещё и нанесите его и кстати при установке новых регулировочных шайб, надписью вниз их устанавливайте чтобы кулачки распредвала её не стёрли за очень короткое время.

Дополнительный видео-ролик:
Увидеть наглядно процесс регулировки тепловых зазоров клапанов, можно в ролике который размещён ниже:

Примечание!
Ещё одно поучительное видео посмотрите ниже, оно тоже вам даст дополнительную информацию и если вы соберётесь в ближайшее время регулировать клапана, то проблем мы надеемся у вас не возникнет!

vaz-russia.com
