Автомобиль не только не является роскошью, но иногда и средством передвижения перестаёт быть на долгое время. Наиболее часто причиной неисправности деталей и агрегатов становится процесс трения, который возникает в результате соприкосновения различных механизмов во время работы. Несмотря на то, что современные технологии изготовления металлов и их обработки, позволяют значительно увеличить эксплуатационный ресурс, работающих в жёстких режимах частей автомобиля, а использование качественных смазочных материалов, значительно снизить коэффициент трения, различные поломки будут всегда преследовать владельцев автомобильной техники. Среди наиболее частых причин выхода из строя переднеприводных железных коней, является неисправности ШРУСа. В большинстве случаев данная поломка не подлежит ремонту и потребуется полностью заменить шарниры равных угловых скоростей. О том как заменить ШРУС будет рассказано далее, но прежде чем приступить к данной операции, необходимо научиться правильно определять неисправность этой детали.

Как проверить ШРУС самостоятельно начинающему автолюбителю, который ни разу не сталкивался с подобной проблемой? Определить неисправность и осуществить замену ШРУСА своими руками совсем несложно, но потребуется вначале определить какая именно деталь неисправна.

При значительном износе внутренней обоймы, образуется значительный люфт ШРУСа, который даёт о себе знать различными звуковыми эффектами. Наиболее часто хрустит ШРУС, на поворотах. Данный дефект, при значительном износе, может также проявляться небольшими толчками на рулевом колесе. Особенно такой эффект заметен на автомобилях не оборудованных гидро- или электроусилителем руля.

Значительный износ ШРУСа, может быть определён и по толчкам при трогании автомобиля с места, а также при резком изменении режима работы двигателя, особенно на небольшой скорости. Данная техническая проблема, может быть вызвана и другими неисправностями трансмиссии, которые при определённых условиях, могут издавать аналогичные звуки, поэтому прежде чем вынести окончательный приговор старому ШРУСу, необходимо убедиться в правильно поставленном диагнозе. Для определения радиального зазора, потребуется вывесить поочерёдно переднюю подвеску автомобиля и зафиксировав вал главной передачи, провернуть колесо в различных направлениях, если свободное качение колеса будет значительным, и при этом будет наблюдаться стук, ШРУС можно считать неисправным, и его замена должна быть выполнена незамедлительно. В некоторых случаях, причиной подобного явления может быть ослабление крепления ШРУСа к валу автомобиля. Данная проблема решается закручиванием болтов, удерживающих ШРУС. При этом обязательно должно быть соблюдено условия затяжки данной детали необходимым усилием.

Если момент затяжки будет меньше установленного заводом-изготовителем, то данная неисправность вновь даст о себе знать спустя небольшой промежуток времени.

Если причина неисправности ШРУСа заключается в чрезмерном износе обоймы, то ШРУС необходимо заменить, используя оригинальные запчасти.

Замена ШРУСа зависит от того, какую деталь необходимо поменять внутреннюю или наружную. Замена наружного шарнира или внутреннего, в любом случае потребует снятие полуоси с автомобиля. Разборка этой детали не займёт много времени, и обычно осуществляется в такой последовательности:

Снимается переднее колесо автомобиля с той стороны, где будут произведены ремонтные работы;
Откручивается гайка ступицы колеса;
Откручиваются болты, которыми наружный ШРУС прикреплён к валу главной передачи;

Полуось вместе с внутренним и наружным ШРУСом снимается с автомобиля.

После снятия полуоси, разбираем её и осуществляем замену ШРУСа.

Как разобрать полуось можно узнать из технического справочника к автомобилю, но обычно шарниры зафиксированы на валу с помощью стопорных колец, которые необходимо удалить специальным съёмником.

На место демонтированных деталей устанавливаются новые запчасти, которые должны быть зафиксированы на валу должным образом. Пренебрежение этим правилом, может привести к быстрому износу новой детали, а также к возможному возникновению аварийной ситуации, ведь неисправный элемент трансмиссии, при движении автомобиля, всегда подвергается чрезмерным нагрузкам, с которыми неисправный ШРУС может не справится.

Многих автомобилистов интересует вопрос: как снять внутренний ШРУС, чтобы не повредить шлицы полуоси. Если необходима замена внутреннего шарнира, то его демонтаж с вала необходимо осуществлять с применением деревянной прокладки, через которую лёгким постукиванием молотка, данная деталь выбивается из фиксатора.

Снимаем внутренний ШРУС

Когда установка ШРУСА на полуось будет завершена, её необходимо поставить на автомобиль в порядке обратном снятию. Обязательно нужно хорошо затянуть гайку ступицы и болты наружного ШРУСа, которыми данная деталь крепится к валу главной передачи. Если есть необходимость, то аналогичная операция проводится и со ШРУСом другого колеса.

Чтобы данная деталь прослужила как можно дольше, необходимо полностью исключить вероятность попадания под резиновые манжеты ШРУСа грязи и воды. При малейшем повреждении эта деталь должна быть заменена новой.

Для этой цели лучше использовать оригинальные запчасти, которые изготавливаются из качественной резины. Если приобретать манжеты контрафактного производства, процедуру по замене этой детали придётся проводить слишком часто.

Ещё одной причиной, по которой ШРУС часто выходит из строя, является недостаточное его крепление к валу главной передачи. Если болты недостаточно хорошо затянуты, то со временем они начинают произвольно откручиваться. Наружный ШРУС при этом значительно отходит от вала, и при значительном зазоре, будут наблюдаться стуки в трансмиссии. Если вовремя данная неисправность не будет обнаружена и болты крепления не затянуты, то за непродолжительное время ШРУС будет полностью «разбит».

Как поменять ШРУС и как определить неисправность этой детали, подробно описано в статье. Операция по замене ШРУСа не займёт много времени, но если нет желания самостоятельно устранять данную неисправность, то всегда можно обратиться за помощью в мастерскую по ремонту автомобилей.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

Поломка ШРУС является самой распространенной среди всех переднеприводных автомобилей. К сожалению не все автомобилисты знают, что такое ШРУС и для чего он нужен. Постараемся разобраться, как обнаружить неисправность и заменить изношенный ШРУС?

ШРУСом называют шарнир равных угловых скоростей. Среди автомобилистов, более-менее разбирающихся в ремонте автомобиля, этот механизм получил простое название «граната». Его появление связано с созданием переднеприводных автомобилей. Необходимо было получить механизм, способный передать вращающий момент на колеса, которые должны иметь возможность свободного изменения углового положения. В конечном итоге, такой механизм был реализован и состоит из двух ШРУСов, которые обеспечивают как поворот колес, так и передачу вращающего момента.

Внутренний ШРУС присоединяется к коробке передач и, через приводной вал передает вращающий момент на наружный. Места соединений защищаются с помощью резиновых пыльников. Данная мера необходима для защиты ШРУСов от пыли и мусора, которые нарушают работу механизма и засоряют смазочное вещество. Пыльники крепятся при помощи металлических хомутов. Свободный конец гранаты вставляется в ступицу и фиксируется специальной гайкой.

В процессе эксплуатации ШРУС подвергается механическому воздействию, которое обязательно приводит к износу механизма. Самой распространенной неисправностью является износ пыльника, который рвется, тем самым, допускает попадание пыли и инородных частиц в место соединения. В конечном итоге, ШРУС выскакивает из приводного вала или коробки передач, и автомобиль теряет способность к дальнейшему перемещению.

Распознать неисправность гранаты можно с помощью характерного хруста ШРУСа, возникающего на повороте. Такой звук невозможно спутать ни с чем другим и при первых признаках его появления необходимо срочно заменить деталь.

Чтобы определить, какая граната нуждается в замене, можно провести два несложных теста. Первый подразумевает проверку работоспособности наружных ШРУСов, а второй – внутренних.

Найдите достаточно большую ровную площадку и выкрутите руль до упора в любую сторону. Включите первую передачу и попробуйте резко тронуться. Если во время начала движения был слышен тот самый хруст, то в замене нуждается наружный ШРУС. Сторона замены определяется направлением движения, то есть, в какую сторону вы крутили руль – с такой стороны и находится неисправный узел.
Для проверки внутренних гранат используется другой тест. Найдите местность с канавой небольшой глубины. Начните движение в сторону канавы под углом. Это означает, что одно из передних колес попадет в канаву намного раньше другого. Возникший хруст, при проезде канавы, говорит о неисправности того ШРУСа, колесо которого, в этот момент, попало в канаву.

При определении неисправности необходимо незамедлительно приступать к замене неисправного узла. Процесс замены возможен, как по отдельности, так и целиком двух узлов сразу. Последний вариант наиболее предпочтительнее, так как избавит от повторного проведения одних и тех же работ.

При покупке новых деталей, обратите внимание, чтобы в комплекте шел пыльник и новая гайка ступицы, так как это одноразовая деталь.

Порядок действий:

1. Автомобиль необходимо установить на достаточно ровной площадке и исключить любую возможность его передвижения. Для этого под задние колеса устанавливаются противооткатные упоры, а рычаг коробки передач устанавливается на первой скорости. Заготовьте стандартный ремонтный набор инструментов и трубу достаточной длины.

2. В первую очередь необходимо ослабить гайку ступицы. Делается это только на обездвиженном автомобиле, так как она крепится достаточно туго и при проворачивании может повернуться и колесо. Вставьте головку на 30 и присоедините к ее концу ключ. В свободную часть ключа вставьте трубу и, держась за конец трубы, ослабьте гайку. Занятие это не из приятных, но только таким образом можно добиться желаемого результата.

3. Ослабьте колесные болты с помощью баллонного ключа и поставьте под порог домкрат. Поднимите колесо автомобиля и установите под автомобиль две испорченные покрышки, кирпичи или пенек. Это нужно, чтобы автомобиль не сорвался при проведении ремонтных работ и не нанес вам никаких травм.

4. Выкрутите колесные болты и снимите колесо. После этого, открутите гайку ступицы и вытащите ее.

5. Чтобы получить доступ к ШРУСу, необходимо открутить гайку крепления тормозного суппорта, затем демонтируйте его и подвесьте на любой из деталей подвески, чтобы он не мешался. После этого, открутите крепление нижней шаровой опоры и демонтируйте ступицу с поворотного кулака. Выверните ее и выбейте при помощи ударного инструмента наружную гранату.

6. Слейте масло с коробки передач. Для этого необходимо выкрутить сливную пробку.

7. Открутите хомут крепления пыльника внутреннего ШРУСа и стяните его вниз по приводному валу. После этого, выбейте из коробки передач внутреннюю гранату, вместе с приводным валом, на конце которого находится и внешний ШРУС.

8. Теперь вытащите приводной вал из обоих гранат и вставьте его в новые механизмы. Перед этим, необходимо заранее надеть пыльники и хомуты и забить их и гранаты порцией смазочного вещества.

9. Проведите сборку всех узлов в обратной последовательности. Не забудьте залить в КПП трансмиссионное масло. Гайку ступицы и колесные болты затягиваются только на снятой с домкрата машине. В противном случае, граната с приводным валом будет прокручиваться, а автомобиль и вовсе может упасть, если он стоял на домкратах. После затяжки, гайка контруется.

На этом замена ШРУСов завершена. Как видите, это совсем несложная операция, с которой можно справиться, имея стандартный набор инструментов и желание сэкономить на услугах автосервисов.

ШРУС автомобиля представляет собой довольно износостойкий механизм, который выходит из строя достаточно редко. Тем не менее, если это случилось, даже у автомобилиста со стажем, устранение подобной неисправности вызовет как минимум еще один приступ мигрени, не говоря уже о «новичках» в деле автовождения.

Оглавление:

Диагностика ШРУСа
Ремонт или замена ШРУСа?
Замена пыльника ШРУСа своими руками
Замена наружного ШРУСа
Замена внутреннего ШРУСа своими руками

Прежде всего, выделим причины возникновения возможных неисправностей.

Главной, и, можно сказать, практически единственной из них является грязь и побочные продукты, производимые работой других узлов автомобиля. Малейшее попадание частичек пыли, оседая на подвижных элементах механизма, делает их поверхность схожей с абразивом, что приводит к стачиванию во время эксплуатации. Для избежания подобной ситуации необходимо регулярно проверять узел на степень загрязнения, а также проводить замену пыльника.

Далее в статье пойдет речь о способах устранить различные виды неисправностей, ставших причиной неработоспособности узла, а именно: диагностике состояния элементов конструкции, замене пыльника, замене внутреннего и внешнего ШРУСА, будут сделаны некоторые выводы и даны практические советы, которые позволят продлить срок эксплуатации вашего автомобиля.

Сначала введем немного теории, и скажем, что ШРУСы бывают двух типов – внутренние и внешние. Внутренний ШРУС располагается в КПП, откуда механизм осуществляет передачу вращающего движения непосредственно от трансмиссии к внешнему ШРУСу.

Внешний – это механизм, элементы которого соединены со ступицей колеса, откуда осуществляется процесс передачи вращательного движения к колесу от самой ступицы.

Внешний и внутрениий ШРУСы

На первый взгляд может показаться, что у них одинаковый срок эксплуатации, но, несмотря на имеющуюся схожесть конструкции и комплектующих, это не так. Например, внешний ШРУС напрямую взаимодействует с колесом, от которого принимает энергию от ударов, полученных в поездке. Пыльник ШРУСа, находящийся в «относительной» безопасности производится из мягкой резины, в большей степени, чем другие элементы узла, подверженной износу от различных воздействий климата, будь то чрезмерная сухость или влажность, температурных воздействий, контактов с переработанными нефтепродуктами и т.д. Если герметичность резинового пыльника будет нарушена, то попадающие в него песок и грязь в короткий срок приведут к неисправности внешний ШРУС.

Внешний ШРУС с пыльником

О том, что ШРУС неисправен, автомобилист может узнать по следующим признакам:

Насыщенный хруст, слышимый на каждом повороте машины. При этом, хруст слышен не при каждом повороте руля, но лишь при поворотах во время поездки налево или направо;
Звук «хруста», дающий о себе знать во время сцепления. Прежде всего, звук проявляется при старте из неподвижного состояния;
Если во время диагностики был выявлен люфт на соединениях шарнира. Люфт становится отчетливо явным в процессе осмотра ШРУСа, когда колесо находится в вывешенном состоянии;
Наличие рывков в процессе разгона.

Диагностика ШРУСа проводится следующими «нехитрыми» способами:

Способ №1. Автомобилистом выворачивается руль в ту или другую сторону до самого упора, после чего включается передача, и делается попытка быстро стартовать с места. Наличие характерного хруста во время этой операции говорит о значительной степени изношенности «гранаты» в целом, или ее отдельных элементов, или же, что она уже находится в неисправном состоянии и требует замены.
Способ №2. С помощью специального подъемника (иногда это можно сделать домкратом) машина приподнимается с одной стороны, или же вывешивается колесо со стороны предполагаемой поломки. В таком состоянии, проводится визуальный осмотр состояния узлов автомобиля, а также выявляется наличие возможного люфта. Обычно, люфт не обнаруживается, если только незначительный.
Способ №3. С помощью подъемника, передняя часть машины вывешивается. Далее, автомобилисту следует перейти к первой передаче, или на некоторых автомобилях включить «D». Проявление неисправности ШРУСов таком состоянии не заставит себя долго ждать: при вращении колес должен быть слышен отчетливый хруст.

Еще на этапе «первичного осмотра», при поднятом автомобиле, можно сделать некоторые выводы. Например, как только ШРУС становится виден, следует обратить внимание на его внешний вид. Целостность гофрированной резинки как правило является свидетельством отсутствия неисправностей. Если же налицо нарушение герметичности ШРУСа, и повсюду видны следы вытекшей смазки из пыльника, это говорит об упущенном моменте возможного ремонта, поскольку грязь и песок уже могли сточить подвижные элементы конструкции, что и привело к проблемам при вождении.

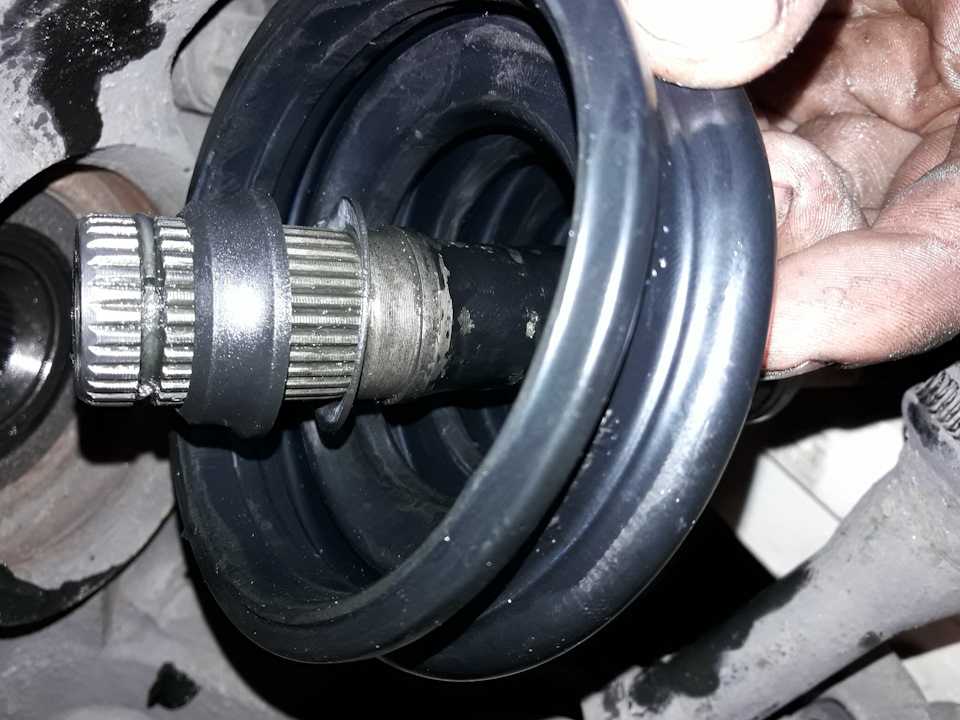

Порванный пыльник ШРУСа

Иногда еще можно обойтись только заменой пыльника, но, в любом случае, лучшим решением станет поездка в автосервис на проведение комплексной диагностики.

Если автолюбитель, не проводив регулярный осмотр ШРУСа, допустил значительное повреждение основных элементов, то продолжая на волне «экономии» начинает думать о ремонте, в надежде избежать столь дорогостоящего ремонта. Однако, даже специалисты автосервиса в таких случаях чаще все разводят руками. И дело здесь совсем не в желании всеми силами продать дорогостоящую услугу автомобилисту.

Элементы ШРУСа очень тесно связаны между собой, вследствие чего возникают условия обеспечивающие значительный износ в секторах, где присутствуют значительные нагрузки. Утечка смазки и скапливание мусора на поверхностях усиливают абразивный эффект, усугубляющий коррозию и ускоряющий износ.

Таким образом, автомобилистам с небольшим опытом вождения следует думать не о ремонте ШРУСа, а его замене. Сложность конструкции и технологии их производства сводят на нет шансы провести ремонт самостоятельно – такова цена отсутствия внимания к автомобилю.

Новый ШРУС

Самостоятельная замена ШРУСа или его комплектующих — достаточно трудоемкий и долгий процесс, и у человека, не имеющего опыта в этом деле, могут возникнуть трудности. Для проведения замены комплектующих потребуется самый обычный набор инструментов:

Целый ШРУС, новые пыльники, смазка и хомуты;
Обычный домкрат, или специальный подъемник;
Коробка с ключами.

Сегодня не существует такого пособия для автомобилиста, содержание которого бы дало конкретные знания по самостоятельной замене пыльника ШРУСа. При необходимости замены обоих пыльников, лучше сделать это последовательно, начиная с внутреннего. После замены необходимо, чтобы прошло достаточное количество времени, когда внешний пыльник станет настолько изношенным, что потеряет всякую работоспособность. Процесс самостоятельной замены пыльников достаточно трудоемкий, потому на его реализацию требуется огромное количество времени и денежных средств.

Пыльник ШРУСа с хомутами

Но при возникновении подобной ситуации можно не ждать, пока выйдет из строя другой пыльник, а сразу демонтировать вал и произвести замену наружного и внутреннего пыльника одновременно. При возникновении неисправности одного из узлов, функциональные возможности второго также ставятся под сомнение, поскольку нагрузка на рабочий узел сильно увеличивается. Тем более, что если демонтаж одного из ШРУСов уже был произведен, то сделать, то же самое со вторым не составит особого труда.

Одним из самых эффективных способов продления жизни ШРУСа вашего автомобиля является обычная проверка смазки в шарнирах и ее замена, осуществляемая своевременно и проводимая регулярно. Такой лайфхак позволит машине проехать два-три десятка тысяч километров, избежав крупных расходов на оплату ремонтных работ. Менять ШРУС автосервисе – это довольно дорогостоящая операция, поэтому покупка даже шестого-седьмого пыльника в результате окажется дешевле новых шарниров.

Перейдем к непосредственно ремонтным работам, проходящих в несколько этапов:

Сначала сливается масло из КПП, в предварительно приготовленную пятилитровую канистру. Подготавливается инструмент на семнадцать для снятия сливной пробки.
Снимаются крепежные болты колеса, после чего, с помощью домкрата, машина поднимается с нужной стороны. Проводится снятие колеса.
Бруском зажимается педаль тормоза, после чего откручивается гайка ступицы. Обычно, для этого подходит головка на тринадцать и удлинитель нужного размера. Все открученные гайки потребуется заменить на новые. Выкрутив гайку ступицы, нужно выкрутить шаровую опору, после чего, отведя стойку, нужно извлечь хвостовик внешнего ШРУСа из ступицы.
Следующим на очереди будет внутренний шарнир. Для его извлечения нужно монтажкой уверенно упереться в коробку, после чего сковырнуть ШРУС. С первого раза это может не получиться, но, прилагая достаточное количество усилий, без рывков, постепенно граната обязательно выйдет.
После этих действий ШРУС вместе с валом извлекается со стороны со стороны поворотного кулака.

Сняв все необходимое, переходят к самой замене пыльника. Вооружившись выколоткой, нанося точные удары по ШРУСу, его снимают с вала. Для удобства процесса, хомуты порванного пыльника нужно ослабить и сдвинуть подальше.

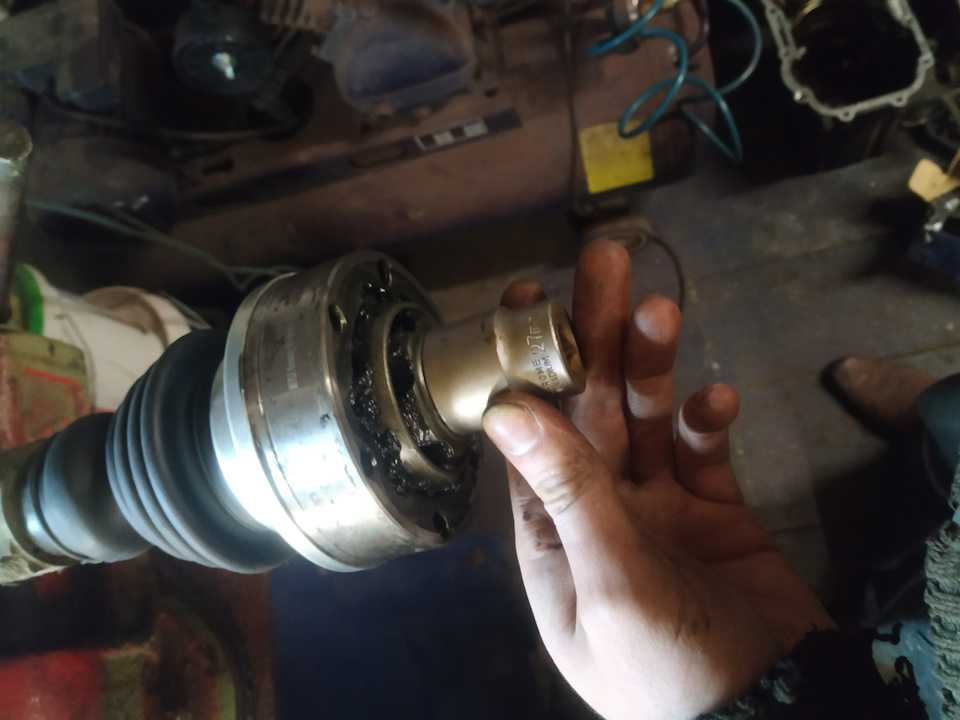

Демонтировав ШРУС, его промывают в растворителе до тех пор, пока имеющаяся в нем смазка не будет полностью удалена. Очистив от следов старых нефтепродуктов, его ставят на вал, тщательно смазав новой смазкой. Шарнир аккуратно вбивается в вал через выколотку из мягкого металла.

Замена пыльника ШРУСа своими руками

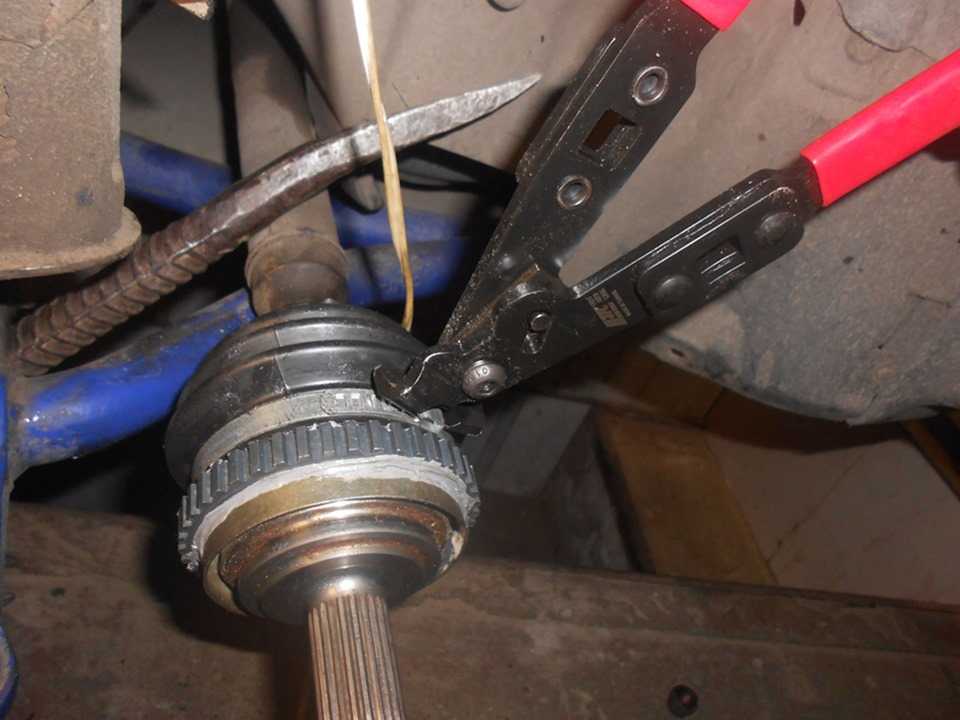

Хомут пыльника, расположенного на самом валу, крепко затягивается, и надевается другая его сторона. Следующим шагом ШРУС ставится по центру хода, что делается для возможности немного поддеть один из его краев чем-нибудь острым, для обеспечения свободного прохождения воздушных потоков, что обезопасит от различных повреждений, вызванных избыточным внутренним давлением.

Теперь остается затянуть второй хомут и перейти к сборке: внутренний ШРУС устанавливается в КПП — стопорное кольцо издаст щелчок, подсказывающий момент устанавливать шаровую опору, разобравшись с которой остается только закрепить гайку ступицы и установить колесо. В конце работ, в КПП заливается новое масло.

Подробнее про замену пыльников внутреннего и внешнего ШРУСов можете посмотреть в полезных видео:

После смены пыльника по вышеуказанной инструкции, смена внешнего шарнира не должна вызвать каких-то серьезных затруднений:

Работы начинаются со снятия колеса.
После снятия колеса, откручивается гайка ступицы, проводится демонтаж суппорта с наружными частями тормозной системы;
В последнюю очередь снимают шаровую опору и рулевой наконечник.

Фото-инструкция разбора опубликована выше.

ШРУС извлекается молотком, которым его выстукивают через приготовленную подставку. Шлицевой крепеж сразу поддается, но иногда приходится применить чуть большие усилия (не стоит переусердствовать!). Освободив пыльник от хомутов, необходимо выкрутить его в сторону коробки передач – теперь остается вытянуть ШРУС на поверхность, в случае возникновения каких-либо затруднений – выбивать через прокладку молотком.

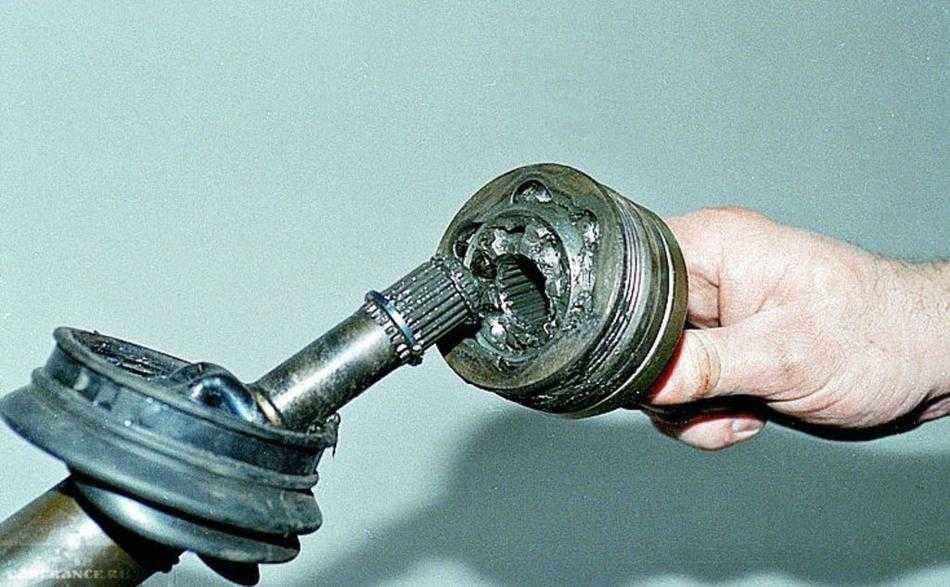

Снятие старого наружного ШРУСа

Смена комплектующих выглядит следующим образом:

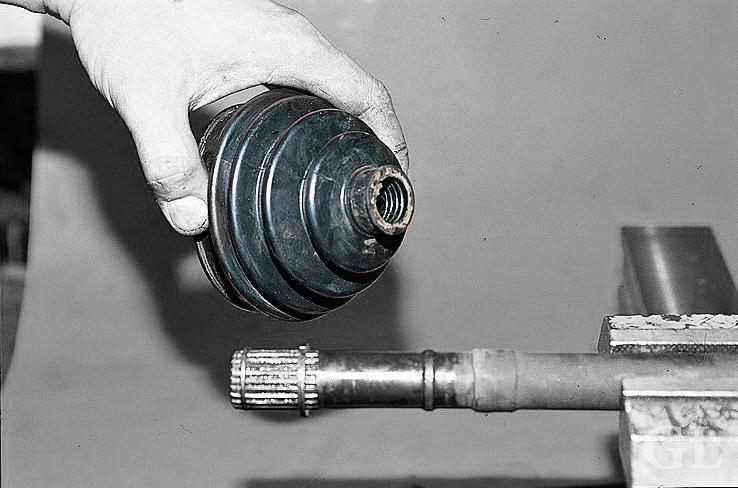

На вал устанавливается пыльник, осуществляется замена стопорного кольца;
Начиненный смазкой новый ШРУС ставится на вал. Его забивают молотком через деревянную либо металлическую (но мягкую) проставку;
Закрепляется пыльник, затягиваются хомуты;
Все устройство монтируется в ступицу;
Происходит остальная сборка подвески.

Подробнее про замену наружного ШРУСа своими руками смотрите в следующем видео:

Если успешно преодолеть вышеуказанные трудности, то замена этого узла пройдет значительно проще. Процесс смены внутреннего ШРУСа возможен только при нахождении под автомобилем, что также требует либо наличие специального углубления, либо подъемника. В целом, внутренний ШРУС заменяется практически так же, как и внешний.

Сам процесс ремонтных работ выглядит следующим образом:

Сначала снимаются болты крепеления (обычно их шесть). После этого весь шарнир держится только на одном фланце в КПП;
Максимально выкрутив руль в одну сторону, добиваемся выпадения ШРУСа.
Все комплектующие ШРУСа снимаются, проводится их диагностика, замена и смазка, после чего все действия повторяются в обратном порядке.

Замена внутреннего ШРУСа своими руками

Более подробно про замену внутреннего (и внешнего) ШРУСа можете посмотреть в этом видеоролике:

Какими бы тяжелыми ни были вышеперечисленные действия, помните, что большинства из них можно избежать, проводя регулярную диагностику пыльника и остальных частей узла. В статье была наглядно показана невозможность проведения ремонтных работ с поврежденными элементами, и подробно описана процедура замены на новые. Надеемся, описанные выше советы помогут продлить срок службы вашего автомобиля

Шарнир равных угловых скоростей (ШРУС, «граната») – устройство, которое передает к колесам крутящий момент от двигателя авто. Был изобретен в 20-х годах XX-го века. До появления ШРУСа автомобили с передним приводом, отличавшиеся высокой проходимостью и маневренностью, теряли на поворотах мощность, возникала вибрация, крутящий момент распределялся неравномерно.

Созданный для особой цели, ШРУС имеет высокую прочность. Существует мнение, что механизм ШРУСа – при должном уходе и правильном обращении, естественно – способен даже пережить сам автомобиль. К сожалению, с гранатой могут возникать проблемы. О характерных признаках неполадок и том, как происходит замена ШРУСа своими руками, читайте далее.

Содержание

Что нужно для установки нового ШРУСа
Проверка состояния ШРУСа
Можно ли обойтись без замены
Замена внешнего ШРУСа
Замена внутреннего ШРУСа

ШРУС, несмотря на свою прочность, имеет детали способные изнашиваться со временем или при неправильном использовании. Часто замена ШРУСа случается из-за повреждения пыльников – в процессе езды возникают трещины, отверстия, которые забиваются грязью, водой и пылью. Так можно ехать сотни, а то и тысячи километров, что окончательно добьет механизм. Неполадки пыльника выражаются в треске при повороте колес (при повороте вправо трещит левое колесо, при повороте влево — правое). Порой менять ШРУС приходится из-за неправильных действий водителя. Разгон мотора с пробуксовкой, старт на вывернутых колесах, торможение трансмиссией – нередко причина неисправности кроется в этом.

Негативно сказывается на ШРУСе люфт в шаровой опоре. Он возникает, когда сама опора уже сильно изношена. Если данная проблема не будет вовремя выявлена, это очень негативно повлияет на ШРУС. Так, езда на большой скорости может вырвать палец опоры, из-за чего граната может разбиться.

Крайне редко поломки ШРУСа вызваны заводским браком в деталях механизма или изначально некорректной установке. Вкупе с изношенным пыльником, проблема может достичь немыслимых масштабов. Множество отзывов на автомобильных форумах упоминали о низком качестве некоторых деталей – как основных элементов функционирования, так и дополнительных мелочей, вроде хомутов.

Независимо от источника неполадок, граната, работающая неправильно, требует замены. Производители машин утверждают, что при износе деталей, замене подлежит абсолютно весь механизм, даже те элементы, которые не пострадали от поломки. Учитывая высокое качество материалов, стоить ремонт будет не мало. В связи с этим заменить ШРУС владелец авто пытается своими руками. Что же понадобится водителю?

яма или подъемник;
молоток, отвертка, пассатижи, домкрат;
набор ключей или головок;
слесарные тиски;
новые хомуты, смазка (ШРУС-4, например), гайка ступицы со стопором.

Последнее (расходные материалы) зачастую предоставлены вместе с новой гранатой. Все вышеперечисленное подойдет для замены внешнего и внутреннего ШРУСа.

Опытным автомобилистам известно, что ШРУС бывает внешний и внутренний. Между ними существуют отличия. Рассмотрим их подробнее.

Внешние (наружные) ШРУСы – две штуки, расположены на ступицах, осуществляют передачу крутящего момента колесам. Угол поворота значительно выше, чем у внутреннего ШРУСа. Также они принимают больше нагрузки. Соответственно, чаще ломаются и требуют регулярного осмотра и замены при необходимости. Имеют меньший размер.
Внутренние ШРУСы – две штуки, заставляют полуось двигаться, расположены в КПП на каждую сторону по одному. Имеют больший размер. Меньше подвержены нагрузкам и, соответственно, могут работать дольше.

Оценить состояние ШРУСа можно самостоятельно. Проще всего осмотреть внешний – выворачиваем руль до упора (в правую или левую сторону) и тихонько трогаемся. В случае присутствия неполадок будет появляться треск или хруст. Чем больший ущерб нанесен деталям ШРУСа, тем громче будет звук.

Если проблемы внешней гранаты сопровождаются треском при повороте, то неполадки внутренней – треском при движении прямо. Звук усилится, если ехать по бездорожью – каждая кочка, ямка или канава четко напомнит о проблеме. Заметив хрустящий звук, немедленно осуществите ремонт – возникшие проблемы с внутренним ШРУСом очень опасны. Его осмотреть несколько сложнее:

Загоняем машину на подъемник.
Включаем первую передачу, колеса должны медленно вращаться (авто должно быть чуть приподнятым).
Наличие отчетливого хрустящего звука – свидетельство наличия проблем.

Услышав треск во время езды – на поворотах, при преодолении препятствий бездорожья, резких ускорениях – немедленно устраните проблему. Своевременный осмотр и ремонт поможет владельцу автомобиля оставаться водителем, а не пешеходом. Кроме того, вовремя обнаруженная проблема поможет избежать критических ситуаций на дороге.

Увидев стоимость ремонта или полной замены ШРУСа, неопытные автомобилисты думают, что и так поездить можно: подумаешь, хрустит что-то там внизу, большое дело. А дело на самом деле большое.

Некоторым автолюбителям кажется, что прочность и долговечность деталей делает их вообще неуязвимыми, что совершенно не так. Замена гранаты – единственный возможный вариант, который позволит ездить с комфортом.

Поменять ШРУС необходимо, выявив малейшие неполадки в его работе. Заметили износ пыльника? Хрустит колесо на поворотах? Не затягивайте, иначе машина однажды просто встанет на месте. А зачем нам автомобиль, который только и может, что оставаться в гараже мертвым грузом? Правильно, такое авто опытного водителя не интересует. Тем более, замена внешнего ШРУСа, вполне осуществима самостоятельно.

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
Болты, скрепляющие поворотный кулак с шаровой, убираем.
Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
Старый пыльник и хомуты снимаем и отправляем в мусор.
Снимаем ШРУС ударами молотка, вращая его по полуоси.
Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Для тех, кто обладает опытом и навыками замена правого внутреннего ШРУСа (как и левого) не составит трудностей. Процедура требует все тех же инструментов – молотка, отвертки, тисков, пассатижей. Не забываем о домкрате и о том, что замену следует проводить либо с помощью подъема, либо смотровой ямы.

Осмотрев снизу устройство внутреннего ШРУСа, легко догадаться, как он снимается. Мастера советуют снимать его вместе с внешним – так будет удобнее. Начинаем с того, что убираем и выбрасываем старый пыльник (при обратной установке лучше воспользоваться новым), корпус, ролики (их должно быть три), а также стопорное кольцо (оно закрепляет 3-лучевую вилку на валу). Граната будет зафиксирована в КПП. Сняв предварительно фиксирующие крепления, поверните колеса влево или вправо до упора. ШРУС можно будет без проблем извлечь, так как этому ничто не помешает.

Если ШРУС трипоидный, могут возникнуть проблемы с его возвращением на место. Расположенные внутри канавки не захотят принимать ролики с первого раза. Это не страшно, просто добавит немного времени к процедуре замены. Покрутите приводной вал – через пару оборотов детали четко встанут на место. Не забудьте про стопорящее кольцо. Удаляя старый пыльник, не выбрасывайте его. Заполните смазкой внутренний шарнир, после чего установите назад стопорящее кольцо. В целом, процедура замены внутреннего ШРУСа занимает примерно 40-60 минут.

Важное замечание – если Ваших навыков не достаточно или проблема имеет очень серьезный характер, лучше обратитесь в автосервис. Несомненно, никто не сможет позаботиться о Вашей машине лучше Вас, да и ремонт с заменой деталей дорого стоит, тем не менее, некоторые ситуации требуют вмешательства специалистов.

Самостоятельное устранение проблем иногда вызывает еще больше новых проблем, усугубляя негативную ситуацию. На форумах, например, можно найти много тем, вроде «поменял гранату, теперь начал гореть АБС, что я сделал не так?». И это, пожалуй, меньшая из проблем, вызванных неправильной заменой ШРУСа. Если не хотите, чтобы после замены ШРУСа не начали срабатывать сигнализаторы, обратитесь к квалифицированному специалисту. А лучше регулярно проверяйте авто на предмет неполадок.

Москва, ул. Джамгаровская, д. 5, стр. 1
СВАО Медведково

ПН-ПТ – 09:00-20:00; СБ-ВС – 09:00-18:00

+7 (495) 785-5667

+7 (926) 545-2422

Заказать звонок

Записаться на ремонт Проложить маршрут

Мультибрендовый автосервис в СВАО — Качественно и честно!

Хочу скидку 10% на работы

Качественный и честный ремонт — наш конёк с 1997

Свой склад запчастей — цены ниже рыночных

Абсолютная гарантия на все виды работ

По местоположению ШРУСы разделяют на внутренние и наружные. Внутренние нужны для связи привода с КПП, а наружные используются для соединения колеса и привода. Заменить внутренний ШРУС несколько сложнее, так как дополнительно нужно проводить работы и с КПП, а замена наружного ШРУСа обычно считается менее трудоемкой.

Сроки полной замены – от 2 до 4 часов;
Запчасти и расходные материалы в наличии;
Гарантия на выполненные работы и детали от 6 месяцев.

Если при повороте руля или просто при движении автомобиля слышны странные щелчки или треск, это означает, что Вам требуется замена неисправного ШРУСа.

Для самостоятельной диагностики ШРУСов нужно максимально повернуть передние колеса, а затем резко поехать вперед. В случае, если при этом был слышен хруст, похожий на металлический, Вам следует как можно быстрее поменять шарнир.

Понять, сломался ли левый или правый ШРУС, можно, если проверить пыльники. Как правило, с той стороны, где порван пыльник, и случилась поломка.

ШРУС начинает люфтить;
металлический хруст при начале движения;
характерный хруст во время поворотов;
автомобиль разгоняется неравномерно.

От способа снятия ШРУСа зависит необходимость регулировки сход-развала колес после его замены. Отрегулировать наклон колес следует, если при работах снимались рулевые наконечники и шаровые опоры.

Замена ШРУСа (гранаты)

от 2200

Сколько будет стоить замена гранаты именно для Вашего автомобиля? Точная стоимость и сроки замены Вы можете узнать по телефону, и непосредственно при осмотре ТС, так как в зависимости от марки и модели автомобиля сложность и объём работы могут незначительно отличаться. Все работы и их стоимость согласуются перед их выполнением.

Предварительный расчёт стоимости

Получить бесплатную консультацию специалиста

Я даю согласие на обработку персональных данных в соответствии с политикой конфидециальности сайта.

Или задайте вопрос в удобном для Вас мессенджере: +7 (926) 545-2422 ViberWhatsapp

Автосервис «Алиан» предлагает услуги по замене гранат как наружних, так и внутренних. В стоимость работ по замене включены:

Диагностика состояния гранат;
Демонтаж вышедшего из строя ШРУСа;
Замена ШРУСа на новый;
Замена смазки;
Установка нового пыльника и установка ШРУСа;
Проверка качества проведенных работ по замене мастером и подготовка автомобиля к выдаче.

Для проведения работ по замене гаранты приглашаем посетить автосервис «Алиан». Наш сервисный центр удбно расположен для всех жителей СВАО и районов Алтуфьевский, Бабушкинский, Лосиноостровский, Бибирево, Лианозово, Отрадное, Свиблово, Северное Медведково, Южное Медведково, Ярославский, Метрогородок, Челобитьево, Восточное Дегунино, Нагорное и города Мытищи.

Ближайшие к автосервису станции метро – Медведково, Бабушкинская, Бибирево, Отрадное и Свиблово, а также 92-ой км МКАД, Нижний Джамгаровский пруд и парк.

При первом посещении нашего сервиса Вы получите скидку в 10% на все услуги.

Запишитесь на ремонт прямо сейчас!

Получите купон

При первом посещении предъявите мастеру-приемщику код купона, который придет Вам по смс и мы предоставим скидку 10% на сервисное обслуживание Вашего автомобиля.

Запишитесь на ремонт

Заказать обратный звонок

Оценка стоимости
ремонта по фото

Загрузить фото 1

Загрузить фото 2

Загрузить фото 3

Записаться на услуги

* При заказе с сайта скидка 10% на проведение работ с использованием запчастей исполнителя

Большинство современных автомобилей имеют передний привод. По сравнению с заднеприводными моделями такая конструкция проще в исполнении, менее металлоемкая, не требует моста с редуктором и карданом. Передача крутящего момента на ступицы и повороты колес осуществляются при помощи шарниров равных угловых скоростей. В целом, конструкция привода включает: вал, внутренний и внешний ШРУС, соединяющие устройство с коробкой передач и ступицей колеса соответственно.

Автомобили	Классы
Hyundai Solaris, VW Golf, Ford Fiesta, Ford Focus и другие авто аналогичные по классу	1
Audi A6, Ford Mondeo, Ford С-max, Hyundai Sonata, Mazda 6, Toyota Camry, VW Passat и другие автомобили аналогичные по классу	2
BMW-7, Audi A8, MB S-класс, премиум, кроссоверы, внедорожники, автобусы и другие аналогичные по классу	3

По принципу действия ШРУС схож с карданным валом, но имеет более сложную конструкцию, обеспечивает полную синхронность и справляется с углами поворота до 70 градусов. Передача крутящего момента осуществляется между двумя полуосями, расположенными под углом друг к другу. ШРУС состоит из обоймы и корпуса с канавками, по которым перемещаются шарики. Защитой от их выпадения служит сепаратор. Это обеспечивает передачу крутящего момента под любыми углами.

Шариковые ШРУСы – наиболее распространенный вид шарниров в легковых автомобилях. Помимо них используются трипоидные модели, которые имеют в корпусе трехлучевую вилку со сферическими роликами. Однако их устанавливают только в качестве внутренних ШРУСов. Шариковые же могут размещаться с обеих сторон.

Во время работы шарнирный привод подвергается значительным нагрузкам, но, в целом, это надежный элемент, срок службы которого сопоставим со сроком службы транспортного средства. Однако и он может поломаться.

Причины, по которым ШРУС выходит из строя:

попадание грязи в механизм вследствие нарушения целостности пыльников;
недостаток смазки или некачественное масло;
заводской брак.

Во избежание преждевременного износа рекомендуется через каждые 5 тыс. км проверять состояние пыльников, а при подозрении на их повреждение немедленно заменять их, а заодно и смазку.

О неисправности шарниров может свидетельствовать хрустящий, потрескивающий звук, вызванный попаданием в систему посторонних частиц.

Сильный износ ШРУСа грозит заклиниванием полуосей, после чего дальнейшее движение становится невозможным. Крупными неприятностями для автовладельца обернется разрушение верхнего ШРУСа, в результате которого металлические частицы попадут в картер КПП, а затем вместе со смазкой на шестерни.

В большинстве случаев изношенный шарнир нуждается в замене.

Чтобы избежать значительных расходов, при обнаружении симптомов повреждения рекомендуем обратиться в автосервис. Наша автомастерская оборудована всем необходимым для устранения проблемы.

диагностика;
разборка;
замещение изношенных деталей;
сборка;
испытание;
оформление гарантийной документации.

Цена замены ШРУСа зависит его конструкции и марки автомобиля. На все комплектующие и проведенные работы выдается гарантия сроком на 1 год. Мы заботимся о каждом клиенте, делаем качественный ремонт с гарантией и соблюдением сроков. Свяжитесь с нами доступным для Вас способом, и мы проконсультируем Вас о ценах и сроках, запишем на диагностику и техобслуживание в удобное время, подберем качественные запчасти. Ремонт под ключ с гарантией — экономия вашего времени и уверенность в качестве!

Отвечаем за качество

Гарантия на работы и используемые неоригинальные запчасти.

Постоянные акции, скидки

Наблюдайте за главной страницей сайта!

Ценим время

Стараемся соблюдать сроки ремонта.

Весь спектр услуг

Поможем устранить любую неисправность.

Советы по установке оси

При нормальных условиях эксплуатации ШРУСы и пыльники рассчитаны на срок службы более 150 000 миль. Некоторые идут до конца, но многие доходят до конца пути далеко за пределами своего проектного срока службы.

ШРУСные валы обычно заменяются через каждые 70 000–130 000 миль пробега.

Более того, некоторые марки и модели печально известны тем, что разъедают валы, иногда из-за относительно тонкой закалки, используемой в ШРУСах.

Наружные ШРУСы чаще всего нуждаются в замене по двум причинам. Во-первых, внешние ШРУСы изнашиваются больше, чем внутренние ШРУСы, из-за углов поворота рулевого колеса, которые они испытывают. Во-вторых, сапоги на внешних суставах более склонны к поломке, чем на внутренних.

Пока ШРУС остается герметичным в своей защитной оболочке, он будет выполнять свою работу до тех пор, пока не изнашивается. Но реальное вождение создает условия, которые могут привести к плохим последствиям для хороших ботинок. Возраст, жара, холод и дорожные опасности могут нарушить защитный барьер, обеспечиваемый ботинком вокруг сустава. И как только печать нарушена, быстро следуют проблемы. Вот почему вы всегда должны уделять время визуальному осмотру пыльников вокруг внутреннего и внешнего ШРУСа каждый раз, когда вы находитесь под автомобилем, выполняя другое техническое обслуживание или ремонт.

«Проверить пыльники ШРУСа» следует отмечать в каждом наряде на каждую замену масла, каждую работу тормозной системы, каждую работу по выравниванию, каждый ремонт рулевого управления и подвески, а также каждый ремонт выхлопной системы. Ищите, и вы найдете. Затем сообщите своему клиенту о необходимом ремонте, и, скорее всего, вы, как правило, совершите продажу.

Неисправность пыльника — плохая новость для любого ШРУСа, поскольку она обрекает его на преждевременный выход из строя. Треснувший, треснувший, ослабленный или порванный пыльник выбрасывает смазку, лишая шарнир жизненно важного запаса смазки. Рано или поздно соединение высохнет, что не очень хорошо для металлических поверхностей, которые должны выдерживать высокие нагрузки от давления и постоянное трение.

Негерметичный башмак также может позволить внешним загрязняющим веществам, таким как дорожные брызги и грязь, попасть в соединение и нанести ущерб его прецизионно обработанным и полированным поверхностям. Если проблема с загрузкой не обнаружена почти сразу, отказ соединения обычно возникает в течение нескольких тысяч миль.

Если вам повезет, и вы обнаружите неисправный пыльник до того, как произойдет какое-либо загрязнение или повреждение ШРУСа, вы сможете спасти этот шарнир. Первое, что нужно сделать, это проверить смазку внутри на наличие загрязнений. Если он кажется песчаным, перед заменой чехла необходимо очистить и осмотреть ШРУС. Если ШРУС потерял свою смазку и издает шум, вы опоздали. Придется заменить ШРУС.

Вот несколько советов, призванных сделать обслуживание резюме более эффективным и успешным.

Совет № 1 Перед установкой убедитесь, что заменяемый блок физически соответствует оригинальному блоку. Иногда замененные блоки могут не выглядеть так же, как исходный блок, но будут функционировать должным образом. Обратите особое внимание на:

A. Общая длина в сжатом состоянии

B. Длина внутренней и внешней части шарнира и количество шлицов

C. Диаметры внутреннего и внешнего уплотнения

Совет № 2 Для некоторых автомобилей (Ford и Subaru) требуются специальные инструменты для снятия и установки наружного шарнира в ступице колеса.

Совет №3 Проверьте трансмиссионную жидкость на изменение цвета, запах гари или загрязнение. Также внимательно осмотрите уплотнение коробки передач. При необходимости замените жидкость и уплотните.

Совет № 4 С осями, оборудованными ABS, ДОЛЖНЫ обращаться с особой осторожностью. Вокруг наружного шарнира находится сенсорное кольцо, которое в случае повреждения может привести к сбою в работе системы ABS.

Совет № 5 Любая ось со стопорным кольцом на внутренней шлице должна быть тщательно осмотрена, чтобы убедиться, что в дифференциале не осталось металлических частей или фрагментов.

Совет № 6 Если внутренний шарнир оси был разорван, имеет порванный или растянутый пыльник, проверьте состояние опоры двигателя, всех деталей подвески, соосность каретки/двигателя/трансмиссии, а также повреждения кузова или рамы.

Совет № 7 После установки оси со стопорным кольцом в трансмиссию проверьте правильность посадки оси в трансмиссии, осторожно потянув за внутренний корпус.

Совет №8 При установке всех осей CV НЕ допускайте их свисания с дифференциала/коробки передач во время установки. Дополнительная нагрузка может повредить внутренний шарнир, что приведет к неправильной работе оси.

Примечание: Большинство автомобилей Chrysler имеют подпружиненный внутренний шарнир вместо стопорного кольца для фиксации в трансмиссии. Подвешивание оси в этих случаях приведет к тому, что внутренний шарнир внутри корпуса трансмиссии разорвется, что приведет к выходу из строя оси.
Это также относится к автомобилям Audi, VW и Toyota с внутренними шарнирами в виде крестообразных канавок, которые развалятся, если их подвесить к дифференциалу/коробке передач.

Совет № 9 Всегда затягивайте гайку шпинделя в соответствии со спецификациями оригинального оборудования. ВНИМАНИЕ: Не используйте электроинструменты для затяжки гайки шпинделя! Вы можете повредить резьбу, а также внешний ШРУС и аннулировать гарантию!

Эти советы по обслуживанию предоставлены компанией TrakMotive.

В этой статье:ШРУС, ШРУС

Самостоятельная замена ШРУСа сэкономит вам немало денег, но потребует приличного количества механических знаний и времени.

Если вы считаете, что работа слишком сложна, рекомендуется доверить ее квалифицированному специалисту. Это также может помочь защитить вас от аннулирования любого плана или гарантии.

Однако, если вы уже немного разбираетесь в механике, заменить наружные ШРУСы достаточно просто. Вы также можете легко купить ШРУСы для конкретного автомобиля в Южной Африке.

ШРУСы — или шарниры равных угловых скоростей — представляют собой гибкие муфты, которые соединяют приводные валы как с коробкой передач, так и с колесами.

Они позволяют приводным валам передавать крутящий момент (силу, вызывающую вращение) от трансмиссии к колесам с постоянной скоростью, регулируя при этом движение подвески вверх и вниз.

ШРУСы

расположены на обоих концах приводных валов. Внутренний ШРУС соединяет приводной вал с коробкой передач. Внешний ШРУС соединяет приводной вал с колесом.

ШРУСы используются во всех переднеприводных автомобилях. Они также используются в некоторых заднеприводных и полноприводных автомобилях.

Два широко используемых типа ШРУСов, предназначенных для сведения к минимуму вибрации и износа, — это шарниры типа «трипод» и шаровые шарниры.

На переднеприводных автомобилях шаровые шарниры используются на внешнем валу трансмиссии. На внутренней стороне используются штативы.

9ШРУСы 0002 являются неотъемлемым компонентом карданного вала вашего автомобиля. Любой изношенный или поврежденный ШРУС потенциально опасен. Это может привести к тому, что вы потеряете контроль над автомобилем.

При наличии признаков повреждения ШРУСа его следует заменить новой или восстановленной деталью.

Большинство производителей рекомендуют замену ШРУСов на отметке 80 000 км. Тем не менее, автомобиль нередко проезжает более 150 000 км со всеми неповрежденными оригинальными ШРУСами.

ШРУС является очень прочным компонентом. Когда возникает проблема, она обычно связана с «пыльником» — резиново-пластиковым защитным покрытием, скрепленным двумя зажимами.

ШРУС набит специальной смазкой и уплотнен защитным чехлом. Если пыльник поврежден, смазка вытекает. Это уменьшает смазку, в результате чего ШРУС изнашивается быстрее. Это также может привести к попаданию грязи и влаги в ШРУС, вызывая дополнительный износ.

Обычно в первую очередь изнашиваются внешние пыльники ШРУСа – они выдерживают большую нагрузку, чем внутренние пыльники.

Ряд признаков может помочь предупредить вас об изношенных или поврежденных ШРУСах.

Самый простой способ обнаружить поврежденные пыльники на ШРУСах — это посмотреть на брызги смазки на внутренней стороне колес.

Если пыльник ШРУСа треснул или повредился, смазка начнет вытекать. Смазка для ШРУСа — это не то же самое, что смазка для подшипников или шасси. Смазка обычно имеет цвет от зеленого до черноватого, поэтому ее легко обнаружить.

Если ваш автомобиль издает щелкающие или лязгающие звуки, лучше прекратить движение и немедленно проверить его.

В случае изношенного ШРУСа хлопки или щелчки будут наиболее слышны при поворотах и ускорении при входе в повороты.

Обычно водители связывают эту проблему с рулевой рейкой. На самом деле, звук является результатом недостаточного количества смазки в ШРУСе и/или попадания грязи в шарнир из-за поврежденного пыльника.

Признаком повреждения внутреннего ШРУСа, что встречается довольно редко, является дрожание или тряска из стороны в сторону при ускорении.

По мере увеличения износа незначительное дрожание или тряска становятся более сильными, особенно под нагрузкой.

Вибрация также может быть связана с поврежденным карданным валом, проблемами с системой подвески или даже с разбалансировкой шин.

Комплект ШРУСа обычно состоит из:

1 шарнир равных угловых скоростей
1 чехол постоянной скорости
1 смазочная трубка
1 гайка (где применимо)
2 зажима для багажника.

Прежде чем продолжить, вы должны попросить кого-нибудь помочь вам с заменой ШРУСа. Работа достаточно трудоемкая.

Чтобы заменить наружные ШРУСы, выполните следующие действия:

Убедитесь, что стояночный тормоз поднят, чтобы предотвратить движение автомобиля во время замены ШРУСов.
Снимите центральную крышку колеса и снимите стопорную гайку и шайбу приводного вала.
Ослабьте гайки крепления передних колес. Поддомкратьте передние колеса над землей (около 50 мм) и установите опоры с каждой стороны автомобиля для поддержки. Снимите передние колеса.
Ослабьте гайку крепления шарового шарнира, но не снимайте гайку полностью. С помощью подходящего стержня осторожно приподнимите нижний рычаг подвески, чтобы освободить шаровой шарнир от узла ступицы. Как только узел освободится, снимите гайку и опустите узел рычага управления. Соблюдайте особую осторожность, чтобы не повредить резиновый пылезащитный чехол шарового шарнира.
Теперь внутренний ШРУС можно отсоединить от картера коробки передач. Плотно потяните узел ступицы наружу. Внутренний ШРУС штативного типа обычно можно разблокировать, вставив подходящий рычаг или силовой стержень между корпусом трансмиссии и соответствующим ШРУСом. При этом соблюдайте особую осторожность, чтобы не повредить сальник.
Потяните узел ступицы наружу. Сдвиньте ШРУС со ступицы и осторожно вытащите приводной вал из исходного положения. Желательно, чтобы помощник нажимал на педаль тормоза. Это заблокирует тормозные колодки, когда вы будете снимать гайку крепления приводного вала, чтобы предотвратить вращение узла ступицы.
Снимите хомут крепления пыльника ШРУСа и затем приступайте к снятию ШРУСа с приводного вала. Вам нужно будет сдвинуть соединение с вала с помощью утяжеленного инструмента. Будьте осторожны, чтобы не повредить вал при снятии шарнира. Вы также можете использовать инструмент для извлечения ШРУСа, если у вас есть к нему доступ.
Установите все вышеперечисленные компоненты в порядке, обратном снятию. Перед установкой убедитесь, что все соответствующие детали очищены, и еще раз проверьте правильность затяжки всех крепежных болтов. Установите колесо автомобиля.
Повторить шаги для других ШРУСов.

Стоимость комплектов ШРУСов и комплектов чехлов ШРУСа будет зависеть от конкретной модели и марки вашего автомобиля.

Комплект внутренних и наружных чехлов ШРУСа для Audi A3 или VW Golf можно приобрести всего за 200 рэндов, в зависимости от того, где вы его приобретете.

Более полные комплекты ШРУСов поставляются с приводными валами и ШРУСом вместе с чехлом. Это отбросит вас немного назад.

Причина, по которой замена пыльника ШРУСа у ближайшего механика может стоить 2000 рандов, в основном связана с интенсивностью требуемого труда.

Masterparts предлагает высококачественные ШРУСы для большинства марок и моделей автомобилей в Южной Африке. Свяжитесь с нами по телефону , чтобы получить консультацию, или заполните нашу онлайн-форму, чтобы получить предложение.

Как заменить пыльник CV | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость ремонта пыльника ШРУСа

Место обслуживания

Предварительная, прозрачная цена

(171 627)

Чехлы постоянной скорости (ШРУ) закрывают ШРУСы и защищают их от внешнего мусора. Они также сохраняют смазку внутри соединений для смазки.

Обычно при повреждении ШРУСов при поворотах слышен «щелчок» или «стук». Это признак того, что необходимо заменить всю ось CV. Если шума нет и сломан только пыльник ШРУСа, можно заменить только пыльник ШРУСа.

Совет : Перед установкой новой оси проверьте ШРУСы (даже при поломке пыльника) и посмотрите, стоит ли их спасать. Если вам нужно полностью заменить ось CV, новая ось CV будет поставляться с уже установленными пыльниками.

Необходимые материалы

Нож для коробок или одностороннее лезвие
Ведро
Клещи/кусачки для хомутов
Перчатки
Гидравлический домкрат
Ключ для гаек
Очиститель деталей
Ветошь или бумажные полотенца
Стойки безопасности
Защитные очки
Противооткатные колодки

Шаг 1: Включите аварийный тормоз . Убедитесь, что ваш автомобиль закреплен так, чтобы он не откатился назад, когда его поднимают.

Шаг 2: Закрепите задние колеса . Поместите противооткатные упоры за задними колесами для дополнительной безопасности.

Совет : Если вы работаете в одиночку, самое время ослабить зажимные гайки на 2 оборота. После того, как автомобиль поднят, будет труднее ослабить зажимные гайки.

Шаг 3: Поднимите автомобиль . Найдите сторону, которая нуждается в замене чехла CV, и приступайте к подъему автомобиля. У каждого автомобиля есть точки для домкрата в днище/раме кузова. Вы можете правильно поднять автомобиль, используя гидравлический домкрат в этих точках.

Примечание : Подъем автомобиля в неправильном месте на раме кузова может привести к повреждению ходовой части, поэтому всегда следите за тем, чтобы найти правильные точки для домкрата.

Шаг 4: Закрепите автомобиль с помощью подставок . Установите опоры безопасности под автомобилем в соответствующих местах на раме кузова, чтобы должным образом поддерживать вес автомобиля.

Не забудьте поднять автомобиль как можно выше, чтобы обеспечить необходимый зазор для работы под ним.

Предупреждение : Никогда не работайте под автомобилем или грузовиком, пока не будут установлены страховочные стойки.

Шаг 5: Снимите колесо . С помощью гаечного ключа снимите колесо. Попросите кого-нибудь сесть в машину и нажать на тормоза, пока вы ослабляете зажимные гайки.

Шаг 1: Снимите металлические зажимы . Используйте кусачки для зажимов, чтобы удалить металлические зажимы. На каждом конце резинового чехла имеется по одному зажиму.

Совет : Если присмотреться, на оси и в области ШРУСа будут канавки, указывающие, где защитный кожух и хомут крепятся.

Шаг 2: Отрежьте старый резиновый чехол . После того, как оба зажима будут удалены, приступайте к разрезанию старого резинового чехла CV с помощью ножа для коробок или лезвия.

Совет : Всегда начинайте резать с ближайшего к вам края по направлению к противоположному концу. Это безопасный способ избежать травм.

Шаг 1: Подготовка к очистке шарниров . Поместите ведро под область, которую вы будете убирать, чтобы не испачкать полы.

Всегда надевайте перчатки и защитные очки.

Шаг 2: Очистите ось и соединения . Используйте чистящее средство для деталей, чтобы удалить старую смазку и мусор.

Используйте тряпки или бумажные полотенца, чтобы удалить все остатки. Выбросьте использованные полотенца/тряпки в ведро.

Шаг 1: Смажьте шарниры . Пакеты консистентной смазки входят в комплект поставки CV Boot Kit. Отрежьте один кончик с любого конца мешка со смазкой и нанесите его на участки. Нанесите новую смазку на ШРУСы и часть оси.

Шаг 2: Установите новый загрузчик . Сапоги CV поставляются с предварительно вырезанными канавками, которые вам просто нужно открыть и установить на область оси. Как только он окажется над областью оси, нанесите клей, входящий в комплект ботинка, и соедините оба конца ботинка вместе.

Как только клей высохнет, он станет гибким, как резина.

Шаг 3: Смажьте внутреннюю часть нового чехла CV . Постарайтесь заполнить пыльник CV как можно большим количеством смазки. Это предотвратит любое повреждение суставов в будущем.

Шаг 4: Установите новый чехол CV на место . Обратите внимание, что меньший конец чехла ШРУСа выходит на область полуоси, а большее отверстие проходит над внешними ШРУСами.

Если вы посмотрите достаточно внимательно, вы заметите, что на обоих концах есть канавки, указывающие, где ботинок удерживается на месте.

Шаг 5: Установите зажимы . Как только пыльник CV будет на месте, приступайте к установке металлических хомутов. Используйте зажимные плоскогубцы, чтобы удерживать их на месте.

Теперь, когда все готово, приступайте к повторной установке шин, снимите страховочные стойки и не забудьте отключить аварийный тормоз перед началом движения.

Если в какой-то момент вы не уверены в каком-либо из шагов или у вас есть более новый, более сложный автомобиль, один из наших мобильных механиков с самым высоким рейтингом может выполнить замену ботинка CV у вас дома или в офисе.

Самая популярная услуга, которую заказывают читатели этой статьи, — CV Boot Repair. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И РАСПИСАНИЕ

Ботинки CV

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимыми экспертами. Пожалуйста, смотрите наш условия обслуживания подробнее

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение непосредственно перед бронированием.

(

171,627

)

161,099

SEE REVIEWS NEAR ME

22 years of experience

2223 reviews

Chris

22 years of опыт

Джош

Jeep Grand Cherokee V8-5. 2L — Замена масла — Ирвин, Калифорния

Джеймс

Ford F-150 — датчик массового расхода воздуха — Анахайм, Калифорния

Крис пришел ко мне в третий раз, и, как всегда, он сделал свою работу профессионально.

11 лет опыта

265 отзывов

Ричард

11 лет опыта

Майкл

Chevrolet Blazer V6-4.3L — Автомобиль не заводится 90 ! Без стресса! Прямо и доверчиво! Отличный сервис!

Джейми

Volkswagen Beetle — Машина не заводится — Нэшвилл, Теннесси

Боже мой, какой отличный сервис! Сэкономил нам сотни, не идя в дилерский центр. Мы думали, что наша проблема — это одно, а Ричард тут же диагностировал ее как нечто другое. Спасибо ему за честность и знания.

10 лет опыта

94 отзыва

Mahdi

10 лет опыта

by Alma Маунтин, Джорджия

МОЙ механик прибыл ровно в 9:00. Он был дружелюбным и профессиональным. Он ответил на мои вопросы о ремонте так, как я мог понять. Он казался знающим и компетентным. Он также был прилежным, мой прием занял несколько часов. Я без колебаний рекомендую его своим родным и друзьям.

16 лет опыта

17 отзывов

Mike

16 лет опыта

by Neil0005

Я нашел Майка отличным механиком и очень аккуратным и профессиональным человеком. Я бы воспользовался его услугами снова. Спасибо, Нил Соллинджер

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

Как подготовиться к письменному экзамену по вождению штата Род-Айленд

A Большой частью подготовки к вождению является изучение правил дорожного движения. Прежде чем вы сможете сдать экзамен по вождению, вам необходимо получить разрешение. Единственный способ получить разрешение — пройти…

Как проверить пыльники ШРУСа на вашем автомобиле

Сапоги равных угловых скоростей закрывают каждое осевое соединение и обеспечивают их смазку. Признаки неисправного пыльника CV включают щелкающий звук и утечку смазки.

Как вождение в нетрезвом виде влияет на тарифы автострахования

Водителям, признанным виновными в вождении в нетрезвом виде, грозит приостановка действия водительских прав и повышенные ставки автострахования. Судимости за вождение в нетрезвом виде остаются в истории не менее пяти лет.

Города

Техническое обслуживание

Услуги

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ

Наименование работ

Класс автомобиля / Цены (₽)

Наименование работ

Замена шруса

* Скидка при записи на сайте действует только в будние дни. Цены на работы указаны при условии применения запасных частей, предоставленных ООО «НижегородАВТО». В случае использования при ремонтах и ТО деталей, предоставленных клиентом, автоцентр оставляет за собой право изменять стоимость работ (услуг) в сторону увеличения. Гарантия 12 месяцев только на неоригинальные запчасти.

Главная, Библиотека по ремонту автомобилей, автозапчасти, аксессуары, инструменты, руководства и книги, автомобильный БЛОГ, ссылки, индекс

Ларри Карли, авторское право AA1Car.com, 2019 г.

изнашиваются и могут выйти из строя в результате потери смазки или загрязнения консистентной смазкой (обычно из-за выхода из строя чехла). Неисправный ШРУС обычно вызывает различные симптомы:

Щелчки или щелчки при повороте. Практически всегда указывает на износ или повреждение наружного ШРУСа. Быстрый способ проверить это условие — включить передачу заднего хода, повернуть руль в одну сторону и вести автомобиль назад по кругу (сначала проверьте зеркало заднего вида!). Если шум становится громче, это подтверждает диагноз и необходимость замены шарнира или узла вала.

«Стук» при ускорении, торможении или включении коробки передач . Этот вид шума может быть вызван чрезмерным люфтом во внутреннем шарнире на автомобилях с передним приводом, либо внутренним, либо внешним шарниром в независимой подвеске с задним приводом, или из-за шарнира карданного вала или U-образного шарнира в трансмиссии с задним или полным приводом. Имейте в виду, однако, что такой же шум может быть вызван чрезмерным люфтом в редукторах дифференциала. Быстрый способ проверить диагноз здесь — дать автомобилю задний ход, попеременно ускоряясь и замедляясь при движении задним ходом. Если стук или дрожь более выражены, это подтверждает неисправность внутреннего сустава.
Жужжание или рычание. Иногда из-за недостаточной смазки во внутреннем или внешнем ШРУСе этот симптом чаще возникает из-за изношенных или поврежденных колесных подшипников, плохого подшипника промежуточного вала на полуосевых коробках передач равной длины или из-за изношенных подшипников вала в трансмиссии.
Дрожание или вибрация при ускорении . Иногда это может быть вызвано чрезмерным люфтом внутреннего или внешнего шарнира, но наиболее вероятной причиной является изношенный внутренний плунжерный шарнир. Подобные вибрации также могут быть вызваны плохим подшипником промежуточного вала на коробках передач с полуосями одинаковой длины. На переднеприводных автомобилях с поперечно расположенными двигателями такая вибрация также может быть вызвана незакрепленными или изношенными опорами двигателя/коробки передач. По этой причине резиновые втулки в верхнем «моментном ремне» или «собачьей кости» на этих двигателях также должны быть проверены, чтобы исключить эту возможность.
Вибрация, усиливающаяся со скоростью . Этот симптом редко бывает вызван неисправностью ШРУСа или дисбалансом переднеприводной полуоси. Наиболее вероятными причинами являются несбалансированная шина или колесо, некруглая шина или колесо или погнутый обод.
ПРОВЕРКА ШРУСОВОГО СОЕДИНЕНИЯ И ЗАМЕНА ПЫЛЬНИКОВ
В первую очередь следует проверять пыльники вокруг всех четырех ШРУСов на переднеприводном автомобиле или минивэне. Сапоги должны быть осмотрены на наличие расколов, трещин, разрывов, проколов, повреждений от истирания и ослабленных или отсутствующих хомутов. Поврежденные башмаки следует заменить как можно скорее, потому что дальнейшее вождение с поврежденным башмаком чревато неприятностями. Если смазка внутри еще не утрачена и не загрязнена, то скоро это произойдет. Это быстро разрушит ШРУС, если он уже не поврежден.
Замена поврежденного чехла цельным чехлом в стиле OEM или неоригинальным чехлом является трудоемкой задачей, так как полуось должна быть снята с автомобиля. Снятие оси необходимо, потому что сначала нужно снять ШРУС с вала, чтобы можно было установить новый чехол. Альтернативой здесь является замена поврежденного ботинка комплектом для ремонта раздельного ботинка.
РАЗЪЕМНЫЕ ЧЕХОЛЫ CV
Раздельные башмаки (также называемые Quick Boot) не требуют снятия оси и могут быть установлены с валом и шарниром на месте. Это быстрый метод решения, который экономит много труда и времени. Но шов ботинка должен быть тщательно проклеен, чтобы обеспечить герметичное соединение, и ботинок нельзя трогать, пока клей затвердевает (обычно от 30 до 60 минут или более в зависимости от температуры и применения). Другие типы разъемных башмаков имеют небольшие винты, скрепляющие уплотнение. Ни один из типов раздельной загрузки не будет таким прочным или долговечным, как цельный ботинок, но для временного ремонта они работают достаточно хорошо. Раздельный пыльник также может быть более доступной альтернативой замене полуоси, поворотного кулака и ступичного подшипника, если внешний ШРУС не проталкивается через поворотный кулак из-за сильной коррозии (проблема, с которой я недавно столкнулся на своей старой машине). .
Единственная проблема с разделенным ботинком CV, которую я вижу, это найти его в магазине запчастей. Раньше их продавали во многих магазинах, но сегодня их трудно найти. Один источник, который я нашел в Интернете, — www. thecvman.com. Они продают комплекты для ремонта сплит-ботинок CV примерно за 24,95 доллара плюс доставка. Другой источник — Autozone.

Порванный чехол ШРУСа. Это плохая новость для шарнира
, поскольку через него вытекает смазка, а внутрь
попадают грязь и вода. Выход из строя соединения происходит вскоре после того, как пыльник начинает протекать.
ПОВРЕЖДЕНИЯ ПЫЛЬНИКОВ
Когда пыльник вышел из строя, всегда есть некоторая неопределенность в отношении состояния ШРУСа и того, был ли он загрязнен грязью и/или подвергся износу или повреждению. Если сустав издает шум, то он, очевидно, ушел в прошлое и нуждается в замене. Но что, если он не шумит? Безопасно ли устанавливать раздельную загрузку или заменить оригинальную загрузку и повторно использовать соединение?
Большинство сбоев при загрузке не обнаруживаются до тех пор, пока не произойдет сбой. Плохой багажник может быть незаметен до тех пор, пока транспортное средство не будет обслужено или пока кто-то не выяснит причину проблемы с шумом или вибрацией. Следовательно, к моменту обнаружения неисправного башмака соединение может быть уже сухим и/или загрязненным.
Если смазка внутри поврежденного пыльника кажется песчинкой при растирании между пальцами, смазка и соединение загрязнены. Соединение необходимо очистить и осмотреть, а также заменить смазку. Очистка сустава, пока он еще находится в автомобиле, затруднена. Для этой цели существуют аэрозольные растворители и подобные средства, но наиболее тщательный способ очистки ШРУСа — его снятие и разборка. После того, как соединение было разобрано, его можно осмотреть на предмет износа или повреждений, которые не видны снаружи.

РАЗБОРКА И ОСМОТР ШРУСА
Разобрать ШРУС несложно, если знать как. Первый трюк — снять ШРУС с конца полуоси. Некоторые соединения просто снимаются, в то время как другие удерживаются стопорным кольцом или стопорным кольцом, которое необходимо сначала освободить.
После снятия шарнира его можно разобрать, наклонив внутреннюю обойму в одну сторону. Для этого вставьте шпонку или аналогичный инструмент в шлицы внутреннего вала и наклоните обойму до упора в одну сторону. Это обнажит один из шаров, который можно вытолкнуть из окна клетки с помощью маленькой отвертки. Затем внутреннее кольцо наклоняется в противоположную сторону, чтобы можно было извлечь следующий шарик, и так далее, пока все шарики не будут удалены из окон своих клеток. Теперь сепаратор можно повернуть в сторону, что позволит снять его и внутреннюю обойму с корпуса.
На что обращать внимание: забоины, выбоины, трещины, выкрашивание, шероховатость, отслаивание и т. д. на поверхности шариков или дорожек во внутреннем и внешнем кольцах. Окна клетки также должны быть осмотрены на наличие ямочек, износа или трещин. Каждый шар должен плотно прилегать к соответствующему окну сепаратора, потому что люфт здесь часто вызывает щелкающие или хлопающие звуки, связанные с изношенным ШРУСом.
ШРУСы представляют собой узлы с точной посадкой, поэтому шары следует держать в порядке, чтобы их можно было снова собрать в тех же положениях, что и раньше. Каждый шарик и гусеница приобретают уникальный характер износа по мере старения шарнира, поэтому смешение шариков может изменить допуски и создать проблемы, которых не было до разборки шарнира.
Если на ШРУСе нет признаков износа или повреждений, его можно использовать повторно. Если он не проходит проверку или явно неисправен, его необходимо заменить. В любом случае, прежде чем ШРУС вернется на вал, его следует заполнить смазкой для ШРУСов (ни в коем случае не обычной смазкой для шасси!). Вместе со сменным пыльником обычно поставляется специальная смазка вместе с инструкциями по заполнению шарнира. Около трети смазки обычно набивается в шарнир, а остальная часть помещается внутрь пыльника, прежде чем он станет резервуаром для шарнира. Есть некоторые споры о том, сколько смазки на самом деле перемещается внутри шарнира и пыльника во время движения автомобиля, но она существует для определенной цели, поэтому ее следует использовать.
УСТАНОВКА ПЫЛЬЦА ШРУСА
Когда новый чехол устанавливается на шарнир, он должен быть правильно расположен как на шарнире, так и на корпусе. У большинства ботинок есть кромка на внутреннем диаметре обоих концов, которая входит в канавку на обеих частях для обеспечения плотного прилегания. Установленные сапоги не должны быть пережаты, перекручены или смяты. Если чехол не имеет своей нормальной формы, ослабьте хомут и «отрыгните» его, осторожно вставив отвертку между краем чехла и карданным валом или корпусом шарнира. Это должно наполнить ботинок достаточным количеством воздуха, чтобы вернуть ему нормальную форму.
Хомуты пыльников должны быть установлены в соответствии с инструкциями производителя автомобиля или инструкциями, прилагаемыми к сменным пыльникам или соединениям. Для некоторых типов хомутов требуются специальные инструменты для затяжки/обжима, а для других — нет.

Другие элементы, которые также необходимо проверить:
На переднеприводных трансмиссиях с полуосями одинаковой длины необходимо проверить на ослабление крепления карданное соединение промежуточного вала, подшипник и опорный кронштейн, покачивая колесо вперед-назад и наблюдая за любое движение. Плохой подшипник потребует замены подшипника или вала.
Трансмиссивное масло течет вокруг внутренних ШРУСов. Это указывает на неисправность уплотнения вала коробки передач. Для замены сальника необходимо снять полуось.
ЗАМЕНА ШРУСА
Когда ШРУС вышел из строя и нуждается в замене, существует множество вариантов замены: новые шарниры, восстановленные шарниры и полная замена узлов вала новыми и/или восстановленными шарнирами. Многие профессиональные установщики предпочитают полные узлы вала, потому что они устраняют беспорядок, связанный с заменой отдельных соединений, и экономят время установки. На многие валы также предоставляется пожизненная гарантия, которая избавляет от беспокойства по поводу возвратов (или, по крайней мере, покрывает стоимость замены и трудозатраты).
Степень сложности снятия полуоси с автомобиля с передним приводом значительно различается в зависимости от применения. Для некоторых приложений требуются специальные инструменты. Для отделения нижнего шарового шарнира от поворотного кулака может потребоваться съемник шарового шарнира или вилка. Чтобы протолкнуть карданный вал внешнего ШРУСа обратно через ступицу колеса, часто требуется специальный съемник. В некоторых японских моделях вал необходимо выпрессовывать, что часто повреждает подшипники колес. На некоторых автомобилях внутренние карданные валы ШРУСа удерживаются в коробке передач стопорным кольцом и не могут быть извлечены без помощи съемника оси. В некоторых старых автомобилях Chrysler даже требуется снять крышку с коробки передач, чтобы можно было освободить удерживающий зажим внутри дифференциала до того, как можно будет вытащить валы. В некоторых случаях (например, более старые Ford Escorts) также требуется использование направляющего инструмента (или удаление только одного вала за раз), чтобы предотвратить смещение шестерен дифференциала со своего места.
Когда необходимо заменить ось CV?
Обновлено: 21 марта 2020 г.
Что такое ось CV? Это вал с шарнирами равных угловых скоростей (ШРУС), который передает крутящий момент на одно из ведущих колес автомобиля. Его также можно назвать полуосью или приводным валом. Типичный переднеприводный автомобиль имеет две оси CV (валы CV), по одной на каждое переднее колесо.
Передняя ось CV. См. Также: Оси CV в полноприводном автомобиле.
Почти все легковые автомобили, кроссоверы и внедорожники (в том числе электрические) и даже некоторые пикапы имеют мосты CV, см. иллюстрацию.
Когда следует заменить ось CV? В большинстве автомастерских механики осматривают мосты CV визуально во время регулярной замены масла. Ось CV необходимо заменять только в том случае, если с ней возникла проблема; читайте ниже.
Как работает ось CV? Ось ШРУС необходима, если у автомобиля независимая подвеска ведущих колес. В независимой подвеске левое и правое колеса движутся вверх и вниз по поверхности дороги независимо друг от друга. Для передачи крутящего момента на колесо, которое постоянно движется и, в случае передних колес, поворачивается влево и вправо, ось CV должна иметь шарниры, которые могут передавать вращательное движение под углом. Кроме того, длина вала должна быть гибкой.
Ось или вал CV имеет два шарнира равных угловых скоростей или CV: внутренний и внешний. Типичный внутренний ШРУС имеет три ролика на треноге (крестовине), которые могут скользить внутри корпуса ШРУСа, поэтому ось ШРУСа может выдвигаться или сжиматься по мере необходимости.
Типовая ось (вал) ШРУСа переднеприводного автомобиля с наружным ШРУСом Rzeppa и закрытым внутренним шарниром типа «тренога».
Внутренний ШРУС тоже может работать под небольшим углом. Конструкция внешнего ШРУСа позволяет ему передавать вращательное движение на большие углы. Оба ШРУСа заполнены смазкой и уплотнены резиновыми или пластиковыми пыльниками.
Наружный ШРУС типа Rzeppa, как на изображении, является наиболее распространенным типом. В некоторых автомобилях с задним приводом используются соединения с поперечными канавками, которые внутри выглядят немного иначе, но работают аналогичным образом. См. схему заднего моста CV с поперечной канавкой.
Когда требуется замена оси CV? Наиболее частая причина замены оси CV – это поломка пыльника (на фото), из-за чего вытекает смазка.
Сломанный пыльник оси ШРУСа. Смотрите больше иллюстраций: Рис1, Рис2. Смотрите фото хорошего чехла оси CV.
Без должной смазки ШРУС долго не прослужит. Смотрите фото неисправной оси CV. Другие причины для замены оси CV включают чрезмерный износ или повреждение в результате аварии или из-за чрезмерной ржавчины.
Если неисправная ось CV не будет вовремя заменена, она может отделиться или заклинить во время движения, что создаст угрозу безопасности.
В автомобилях и внедорожниках с поперечно расположенным двигателем одна из осей CV длиннее (обычно правая сторона) и включает подвесной подшипник. Если подвесной подшипник изношен или шумит и не может быть заменен отдельно, заменяется также вся ось CV.
Каковы симптомы неисправной оси CV? Одним из распространенных признаков неисправности наружного шарнира является щелкающий звук при ускорении в поворотах. Чрезмерно изношенная ось CV может издавать лязг или щелчки при переключении между замедлением и ускорением.
Оси CV в некоторых переднеприводных, полноприводных и полноприводных автомобилях.
Если внутреннее соединение изношено или заедает, это может вызвать боковую тряску автомобиля (из стороны в сторону) при ускорении. В некоторых случаях неисправная ось CV может вызывать вибрацию.
Сколько стоит замена оси CV? В типичном маленьком или средний переднеприводный автомобиль, замена одной передней оси CV на неоригинальную деталь стоит от 180 до 410 долларов. OEM-запчасти дороже, но качество OEM часто лучше. Замена задних осей CV, как правило, дороже из-за дополнительных трудозатрат. Нужно ли менять обе оси CV одновременно? Нет, это не обязательно; нет необходимости заменять ось CV, если она в хорошем состоянии.
Новая ось OEM CV.
OEM-оси в сравнении с послепродажными осями CV: Некоторые послепродажные оси CV работают так же, как детали OEM. Тем не менее, мы знаем пару случаев, когда неоригинальные мосты CV изнашивались преждевременно. В обоих случаях изношенные полуоси CV производили щелчки/лязг при переключении между ускорением и замедлением на малой скорости. Мы бы порекомендовали запчасти OEM, если разница в цене не слишком велика. Качество оси CV особенно важно, если автомобиль оснащен мощным двигателем.
Можно ли спасти ось CV, заменив только сломанный пыльник? Да, если вы поймаете это раньше и смазка не вытекла или вода еще не попала, это одно из возможных решений. Если пыльник оси CV был сломан в течение некоторого времени, как на этом фото, ось необходимо заменить. Обычно все сводится к тому, какой вариант более рентабелен, а также к времени и доступности запчастей.
В некоторых случаях замена пыльника требует лишь дополнительных усилий.
Реклама
Существуют неоригинальные пыльники, которые можно установить, не снимая всю ось CV, а только одну ее сторону. Они называются эластичными ботинками CV . Недостатком является то, что качество может быть не наравне с OEM-запчастями.
Каковы первые признаки поломки чехла оси CV? Если посмотреть на фото со сломанным пыльником выше, то видно, что смазка разбрызгана по всему колесу. Нередко снаружи на ободе можно увидеть жирные пятна, которые появляются там вскоре после поломки пыльника.
Хорошей новостью является то, что на оси CV в большинстве автомобилей распространяется гарантия на трансмиссию, которая обычно составляет 5 лет или 60 000 миль. Подробности смотрите в гарантийной брошюре. Как долго служат оси CV? Во многих автомобилях, если защитные кожухи не сломаны, мосты CV могут служить в течение всего срока службы автомобиля.
Читать далее:
Когда необходимо заменить ступичный подшипник?
Когда следует менять масло в раздаточной коробке?
Когда требуется замена сальника полуоси в автомобиле?
Как часто нужно обслуживать тормоза?
Когда требуется замена рычагов подвески?
Когда заменять тяги стабилизатора поперечной устойчивости?
Почему трясется руль при торможении на большой скорости?
Как часто нужно обслуживать тормоза?
Как сэкономить деньги на ремонте автомобиля: советы механику
5 Симптомы неисправности ШРУСа (и стоимость замены)
ШРУС или ШРУС является неотъемлемой частью полуоси. Эта часть жизненно важна, потому что она влияет на функциональность движения автомобиля вперед или назад.
Наиболее распространенной причиной проблем с ШРУСом является отсутствие смазки, поэтому деталь недостаточно смазана. Часто это происходит из-за сломанного чехла ШРУСа. Это неизбежно приводит к попаданию разного рода мусора в соединение, что со временем вызывает значительный износ.
Важно, чтобы вы знали о некоторых симптомах неисправности ШРУСа. Чем раньше вы сможете обнаружить эту проблему, тем меньше денег вы потратите на ремонт или замену. Давайте быстро взглянем на знаки:
5
Симптомы неисправности ШРУСа
Наиболее распространенным признаком неисправности ШРУСа является стук при одновременном повороте и ускорении.
Основные симптомы плохих или неудачных резюме CV включают в себя:
Нока, в то время как поворачивая
Избыточная вибрация
с управлением
5 . Транспортное средство
Вот более подробный список из 5 наиболее распространенных симптомов неисправности ШРУСа.
Стук при повороте
Наиболее распространенным признаком неисправного ШРУСа является стук в машине при повороте. Это может быть связано с тем, что суставы вообще не смазываются или просто изнашиваются. Чем громче шум, тем ближе вы к полной поломке.
Это еще одна причина для всех владельцев автомобилей внимательно прислушиваться к звукам, которые издает их автомобиль каждый день. Возможно, поначалу он не будет оглушительным, но по мере износа детали становится более заметным.
Этот звук также можно описать как металлический визг. Чаще всего это заметно при ускорении и повороте руля. Как только вы заметите, что это происходит, вероятно, не пройдет много времени, пока деталь полностью сломается.
Чрезмерная вибрация
Если у вас скоро выходит из строя ШРУС, вы, вероятно, заметите гораздо большую вибрацию, чем обычно. В некоторых случаях эти вибрации могут быть очень сильными и сделать нормальное вождение практически невозможным.
Это тот случай, когда вам нужно отдать автомобиль на осмотр профессионалу. Однако даже незначительная чрезмерная вибрация вызывает беспокойство.
Проблемы с рулевым управлением
Если доходит до того, что вам трудно поворачивать машину, скорее всего, ШРУС находится на последнем издыхании. Хотя может быть множество объяснений проблем с рулевым управлением, эта конкретная часть часто является виновником.
Реальная опасность здесь заключается в том, что ваш автомобиль полностью перестанет двигаться вперед или назад, если вы сломаете деталь.
Утечка смазки
При поломке ШРУСа смазка имеет тенденцию вытекать из пыльника. Если вы заметили смазку под автомобилем или на шинах, немедленно обратитесь к ней.
Часто ШРУС приходит в негодность из-за сломанного чехла ШРУСа, потому что в ШРУС попадает грязь, пыль и вода, которые смывают смазку.
Это определенно один из наиболее распространенных признаков того, что у вас есть проблемы с осью CV. Если дело дошло до этого момента, вероятно, требуется полная замена.
Проблемы с управлением автомобилем
Неуправляемость при вождении часто возникает из-за изношенного и поврежденного ШРУСа. Это может быть что угодно, от проблем с поворотом до поддержания прямого курса на дороге.
Если вы обнаружите, что ваша машина особенно резвая, это может стать проблемой даже на ровной дороге. Чем больше изнашивается деталь, тем хуже становится. Это может быть чрезвычайно опасно, если сустав достаточно изношен.
Расположение ШРУСа
ШРУС расположен на внешней части каждой подвески у ведущих колес, за тормозными дисками и ступицей колеса.
Если у вас 4WD, у вас есть ШРУС на каждом колесе; в противном случае у вас будет только по одному на каждое ведущее колесо.
ШРУС закрыт чехлом ШРУСа, что затрудняет осмотр самого ШРУСа без его снятия.
Стоимость замены ШРУСа
Средняя стоимость замены ШРУСа составляет от 150 до 850 долларов США, в зависимости от модели автомобиля и трудозатрат. Цена ШРУСа составляет от 50 до 150 долларов США, а стоимость работ по замене ШРУСа составляет от 100 до 700 долларов США.
Несколько факторов будут влиять на общую стоимость замены ШРУСа вашего автомобиля. Вы должны рассмотреть эти вещи, прежде чем идти вперед.
Некоторые вещи, которые повлияют на Стоимость замены этой детали включает:
Механик: Вам потребуется найти квалифицированного механика, который сможет отремонтировать эту деталь за разумную сумму. Это хорошая идея, чтобы получить оценки от нескольких разных механиков. Таким образом, вы можете не платить больше, чем вам нужно. Общая репутация магазина, в который вы отправляете свой автомобиль, также имеет решающее значение.
Тип автомобиля: Другой фактор, влияющий на то, сколько вы заплатите за эту работу, зависит от типа вашего автомобиля. На некоторых автомобилях заменить ШРУС просто, а на некоторых может быть очень сложно.
Стоимость детали: Цена между разными ШРУСами может сильно отличаться в зависимости от модели автомобиля и марки ШРУСа. Покупка оригинальных запчастей чаще всего обходится дороже, но вы получите лучшее качество.
Часто задаваемые вопросы о ШРУСе
Как долго можно ездить с поврежденным ШРУСом?
Не существует фиксированного расстояния, которое вы можете проехать с поврежденным ШРУСом, так как оно зависит от серьезности повреждения и вашего стиля вождения. Важно отремонтировать или заменить ШРУС как можно скорее, если он поврежден, так как движение с поврежденным шарниром может привести к более серьезным повреждениям и, возможно, даже к отказу оси.
Как звучит, когда выходит из строя ШРУС?
Выходящий из строя ШРУС часто издает громкий хлопок или стук при повороте и ускорении, что может привести к тряске или вилянию автомобиля. В тяжелых случаях соединение может полностью выйти из строя, что может привести к невозможности управления автомобилем.
Что вызывает повреждение ШРУСа?
Есть несколько вещей, которые могут привести к повреждению ШРУСа, но наиболее распространенным является плохой чехол ШРУСа, из-за которого грязь и вода могут попасть в ШРУС.
