Как выставить зажигание на ВАЗ 2107, Народный Автоканал

• Как определить положение бегунка
• Как установить момент зажигания
• Видео как выставить зажигание на ваз 2107

Приветствую, автолюбители ВАЗ на сайте RtiIvaz.ru! В сегодняшнем видео Народного Автоканала рассмотрим и узнаем, как самостоятельно выставить зажигание на ваз 2107 с карбюраторным двигателем и других классических автомобилях ВАЗ. В этой статье рассказывается, как правильно установить трамблёр и зажигание на двигателях ваз 2101-2107 «классика».

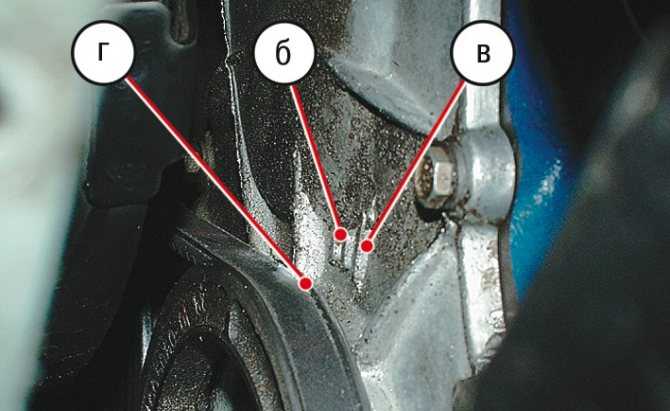

Для начала необходимо выставить метки ГРМ. Метки на этих моделях находятся на передней крышке двигателя в районе приводного шкива коленчатого вала.

Метки выполнены в виде наплыва на крышке. Всего их три: одна длинная и две коротких.

Длинная, это верхняя мёртвая точка, средняя 5 градусов, и верхняя метка — это 10 градусов. Насечка имеется также и на шкиве коленвала, которая должна находиться напротив той метки, на которую выставляется зажигание.

Например, как на видео ниже в статье метка установлена на 10 градусов. Вообще по предписанию завода-изготовителя при регулировке зажигания ваз 2107, стандартное значение опережения не иначе устанавливается на 7.5 градусов.

На этом моторе установлено зажигание на 10 градусов, так как используется высокооктановый 95 бензин и зажигания установлено немного пораньше. Если заливаете 92 бензин лучше установить немножко позднее зажигание, чтобы при наборе оборотов не сильно стучали пальцы в поршнях.

Бегунок трамблёра в этом видео установлен на 4-й цилиндр…

Как мы определяем, на какой цилиндр нужно ставить бегунок трамблёра? Разумеется, в этом цилиндре проскакивает искра, когда заканчивается такт сжатия.

Для того чтобы определить (ВМТ) такта сжатия выкручивается свеча зажигания и некоторые автовладельцы вставляют в отверстие пробку из бумаги либо другого материала. Затем прокручивают вал двигателя до вылета пробки из свечного отверстия.

Можно сделать гораздо проще и быстрее с помощью метода предложенного автором этого видео…

Выкручиваем свечи зажигания первого и четвёртого цилиндров, берём резиновый шланг, по наружному диаметру он должен плотно заходить в свечное отверстие и вставляем туда. Затем дуем в шланг ртом, сначала в первый цилиндр, а затем в четвёртый.

В котором цилиндре туже дуется, то в этом цилиндре и есть такт сжатия, то есть, оба клапана цилиндра закрыты и, здесь должна проскочить искра. Например, туже дуется в четвёртом цилиндре и соответственно бегунок на трамблёре также «смотрит» на четвёртый цилиндр.

Как установить момент зажигания

Чтобы установить правильно момент зажигания, выполняем следующее. Снимаем крышку трамблёра и ослабляем крепление его корпуса ненамного только, чтобы можно было его повернуть в ту или другую сторону. Затем поворачиваем трамблёр по часовой стрелке, а также крутим против, пока не увидим искру между контактами. Повторяем эту операцию пока не «поймаем» момент появления искры.

Бегунок у нас находится в одном положении, то есть смотрит на четвёртый цилиндр и в этот момент поворачиваем корпус трамблёра против часовой стрелки. Как только появляется искра, то в этом положении рожковым ключом фиксируем корпус трамблёра.

Затем ставим на своё место крышку трамблёра и пробуем запустить двигатель. Подкачиваем немного топлива бензонасосом и, если автомобиль долго стоял без движения, то необходимо выжать педаль сцепления и прокрутить стартером пару раз двигатель.

Затем вынимаем трос подсоса и запускаем двигатель. Если двигатель запустился, то немного убираем назад ручку подсоса и плавно отпускаем педаль сцепления, предварительно проверив, что коробка передач установлена на нейтральной скорости.

Двигатель работает в режиме прогрева в районе порядка 2000 оборотов, пока мотор холодный. Если смотреть на двигатель со стороны, то есть небольшое потряхивание, но по мере прогрева мотор выровняется.

Для проверки правильности установки зажигания двигатель можно заглушить и вновь запустить. Видим, что мотор отзывается сразу при повороте ключа зажигания в положении «стартер», значит зажигание установлено правильно.

Двигатель прогреется и заработает ровненько без вибрации…

Таким образом, зажигания установили правильно. Видно, что даже на холодном двигателе, запуск происходит лёгкий. Полезный видеоролик НАРОДНОГО АВТОКАНАЛА поможет вам при настройках зажигания.

Видео как выставить зажигание на ваз 2107

Читайте также:

Как выставить угол опережения зажигания

Замена трамблёра на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Трамблёр – он же распределитель зажигания, играет очень важную роль в автомобиле, вить благодаря нему искра в нужный момент и проскакивает в цилиндрах, поэтому после выхода его из строя или при неправильной его установки, автомобиль ощутимо теряет свою мощность или же вообще перестаёт заводиться и тут то и приходиться прибегать к замене данного агрегата, так как автомобиль при его неисправности работать нормально уже не будет.

Примечание!
Чтобы заменить трамблёр на машине, вам нужно будет взять: Свечной ключ чтобы свечу первого цилиндра выкрутить и снять, а так же бородок понадобиться, набор гаечных ключей и просто отвёртка!

Где находится трамблёр?
Начнём с того что он присутствует только лишь в карбюраторных системах, потому что в инжекторе за зажигание отвечает уже не он, а датчик положения коленвала и контроллер, чтобы данный агрегат вы могли без проблем найти (Трамблёр имеем ввиду), отройте для этого капот у автомобиля и ищите крышку распределителя зажигания (На фото она красной стрелкой указана), данная крышка крепиться на двух металлических пружинных защёлках, отогнув их и сняв крышку вы сможете увидеть ротор трамблёра и ещё некоторые детали которые к нему относятся (Контакты ротора например), для наглядности просмотрите маленькое фото на основном ниже, там видно какие детали скрываются под крышкой (Крышка на фото убрана, посредством отщёлкивания двух боковых пружинных защёлки которые её крепят).

Когда нужно менять трамблёр?
Он меняется или же ремонтируется (О том как отремонтировать данную деталь, читайте в статье: «Ремонт распределителя зажигания»), первые признаки которые он будет выдавать при умирании, так это то что машина у вас начнёт глохнуть и не будет она развивать полной мощности, так же на холостом ходу будет неустойчивый ход, ещё при резком разгоне рывки могут быть и в глушите хлопки могут прослушиваться в этот момент, это пока самые основные признаки которые вы должны учитывать и всегда помните одну вещь, может и не в трамблёре быть всё дело а в других ещё деталях, но при появлении всех этих признаков проверить его всё же нужно, воспользуйтесь для этого статьёй по ремонту трамблёра, там подробно описывается как его разобрать и как найти в нём все поломанные детали.

Примечание!
Если вы начали замечать то что у вас зажигание постоянно сбивается и вам приходиться его чуть ли не каждое время настраивать, то тоже рекомендуем вам задуматься над заменой или над ремонтом трамблёра, внутри него есть подшипник, вот данный подшипник скорее всего и приводит постоянно к сбиванию момента зажигания и вам его приходиться постоянно настраивать на автомобиле!

Примечание!
Когда придёте в автомагазин за новым распределителем, говорите продавцу для какого автомобиля вам именно нужен распределитель, просто взять распределитель от ВАЗ 2101, так на ВАЗ 2103 он уже не подойдёт, потому что у тройки чуть по выше блок цилиндров и в связи с этим коротенький вал который идёт на копейке, просто не дотянется до грибка и в связи с этим автомобиль у вас работать не будет!

Снятие:
1) В начале выкрутите свечу которая идёт на первый цилиндр и закрыв после этого пальцем отверстие в головке, крутаните коленвал за его шкив при помощи специального ключа, более подробно о том как эту операцию провести, читайте в статье: «Установка момента зажигания», пункты 1-2 прочтите.

2) Идём дальше, теперь от штуцера (Указан синей стрелкой) вакуумного регулятора отсоедините шланг который к нему подсоединяется, он ещё красной стрелкой указан на фото 1, а после этого полностью отверните гайку которая крепит сам трамблёр (см. фото 2) и поднимите на верх его после этого, но учтите под гайкой находиться шайба и пластина, поэтому не потеряйте их.

Примечание!
Когда вы поднимите распределитель зажигания на верх, переверните его и отверните гайку которая крепит низковольтный провод, после отворачивания снимите гайку (Придерживайте её когда будете отворачивать, чтобы не упала), а так же провод и шайбу, ещё отсоедините все пять высоковольтных провода которые к крышке трамблёра подсоединяются (Эти провода на маленьком фото ниже видно)!

Установка:
1) Снимается как вы уже поняли распределитель зажигания легко, но вот с установкой есть некоторые моменты, вообще она производиться в обратном порядке снятию, просто перед установкой обязательно проверьте зазор между контактами (Проверять зазор вам нужно в том месте, которое показано на фото ниже, там будут два контакта очень близко стоять вы их сразу же увидите), данный зазор должен быть 0.

35–0.45 мм, проверять его нужно при помощи специального щупа и регулировать тоже при помощи него, только во время регулировки в сторону щуп не уводите, а строго в прямом направление, вперёд и назад его двигайте.

Примечание!
Более подробно о том как отрегулировать этот зазор, смотрите в ролике который расположен ниже, в нём подробно показано выставление этого зазора начиная с 6:10 минуты и заканчивая на 11 минуте и да кстати, если у вас установлена бес контактная система зажигания то этот зазор вам выставлять не нужно так как у вас этих двух контактов просто нет, в вашем случае нужно всего лишь выставить трамблёр по метке и всё на этом!

2) После проверки и выставления зазора на новом трамблёре, переходите к установки крышки на новый распределитель зажигания, так же к крышке подсоедините все высоковольтные провода (Только с подсоединением проводов не ошибитесь, на крышке есть метки на которых написано на какой цилиндр какой провод идёт, учтите это), затем к новому распределителю подсоедините низковольтный провод (см.

фото 1) и закрутите до упора гайку его крепления, далее переходите уже непосредственно к установке, в начале установке ротор (Это верхняя часть трамблёра, её ещё бегунок называют) поверните чтобы его наружный контакт (Указан красной стрелкой на фото 2) смотрел на первый цилиндр, вернее не смотрел а просто чтобы данный контакт был направлен на цифру 1 которая присутствует на крышке трамблёра (Данная цифра на крышке обозначает номер цилиндра), следом устанавливайте распределитель зажигания в отверстие из которого вы его вынули (см. фото 3), но устанавливайте его придерживая при этом вал от проворачивания и когда его установите на своё место, проверьте чтобы пружинные защёлки были направлены параллельно двигателю (На фото 4 показано как должен правильно стоять трамблёр), когда это сделаете, закрутите гайку которая крепит распределитель но только не до конца, подсоедините после чего в вакуумному регулятора шланг который вы отсоединяли ранее и переходите к установке зажигания на автомобиле.

(О том как устанавливать момент зажигания, мы уже говорили ранее, дав ссылку для этого на другую статью, поэтому поищите эту ссылку вверху и перейдите по ней, там всё подробно описано)
