Уровень топлива в карбюраторе Солекс, что это такое

Выяснять какой уровень топлива в поплавковой камере карбюратора Солекс придется при возникновении таких неисправностей, как провал при нажатии на педаль газа, большой расход топлива, двигатель «троит» и пр.

Уровень топлива в  карбюраторе Солекс

Определенный уровень топлива в поплавковой камере и эмульсионных колодцах позволяет дозировать подачу бензина через главные дозирующие системы карбюратора (ГДС) в цилиндры двигателя на всех режимах его работы кроме холостого хода.

Уровень выше нормы — бензина поступает больше, он активней истекает через распылители диффузоров, топливная смесь переобогащается. Как следствие «заливает» свечи зажигания (они чернеют), нарушается процесс горения топлива в камерах сгорания (смесь не сгорает полностью и выбрасывается в выпускной тракт, где взрывается — стреляет в глушитель).

Уровень ниже нормы — бензина поступает меньше, топливная смесь обедняется. Двигатель глохнет или дергается при нажатии на педаль газа. Падает мощность и приемистость.

Чтобы определить соответствует ли уровень топлива в поплавковой камере карбюратора Солекс требуемому необходимо снять его верхнюю часть («крышку») и провести проверку положения поплавков.

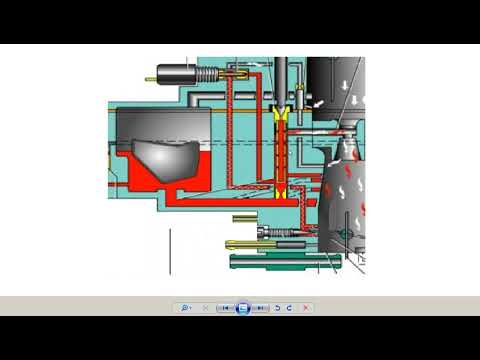

Схема — уровень топлива в поплавковой камере карбюратора Солекс

Проверка уровня топлива в поплавковой камере карбюратора Солекс

Проверка уровня аналогична для всех модификаций карбюратора Солекс автомобилей ВАЗ 2108, 2109, 2109, Нива 21213, Москвич 2141 и пр.

Проще всего для проверки необходимо измерить расстояние от углов поплавков до картонной прокладки крышки карбюратора. Крышка при этом должна стоять на своих шпильках на горизонтальной поверхности. Это расстояние равняется 2 мм. Измерить его можно при помощи круглого щупа или сверла диаметром 2 мм. При таком расстоянии от поплавков до крышки уровень топлива в поплавковой камере будет находиться в нужных пределах и топливная смесь не будет переобогащаться или переобедняться.

Например, измерение уровня топлива на карбюраторе 21073 Солекс.

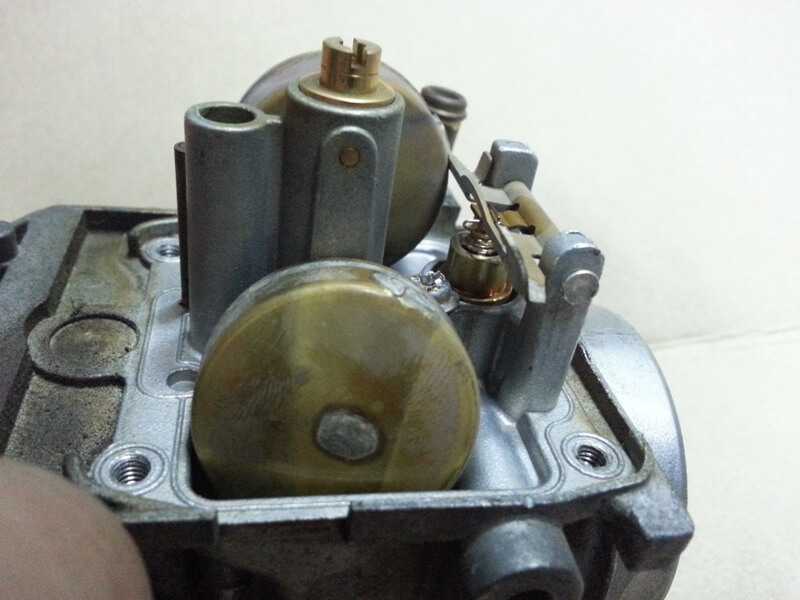

Измерение зазора между поплавком и прокладкой «крышки» карбюратора — один из способов установки уровня топлива

Если установлено, что уровень не соответствует норме, проводим его регулировку (см. статьи в нижнем информационном блоке «Еще статьи по уровню топлива Солекс»).

Примечания и дополнения

— Как вариант — измерение уровня топлива в поплавковой камере при помощи линейки. После пары минут работы двигателя на холостых оборотах снимаем крышку и измеряем линейкой расстояние от зеркала бензина до края поплавковой камеры. Должно быть 25-26 мм. Либо можно выставить поплавки при помощи специального специального шаблона.

Регулировка уровня топлива в поплавковой камере карбюратора Солекс при помощи шаблона

— Неисправности в работе двигателя автомобиля вызванные нарушением уровня топлива в поплавковой камере карбюратора Солекс могут иметь другие причины. Например, неверно отрегулированный угол опережения зажигания. Угол ранний свечи забиваются нагаром от не сгоревшего топлива. Угол поздний — свечи белеют, двигатель глохнет как при низком уровне топлива.

Еще статьи по уровню топлива в карбюраторе Солекс

— Регулировка уровня топлива в поплавковой камере карбюратора Солекс 2108, 21081, 21083

— Как выставить уровень топлива в поплавковой камере карбюратора Солекс 2108, 21081, 21083

— Проверка и регулировка уровня топлива в поплавковой камере карбюратора Солекс 21073

— Поплавковая камера карбюратора Солекс

— Проверка поплавков в поплавковой камере карбюратора Солекс

Подписывайтесь на нас!

Автор MechanikОпубликовано 29.07.201904.08.2022Рубрики Регулировка и настройка карбюраторов СолексМетки камера, карбюратор, поплавковая, Солекс, топлива, уровень 12 876 views

Как выставить уровень топлива карбюратор 21083? — 2 ответа

При регулировке уровня топлива по инструкциям «Солекса», НЕ обращайте внимания на такие вот варианты

они ошибочны!

В регулировке такого карбюратора, и подгонке его под определённую модель двигателя, я можно сказать профессионал, перебирал их разных, примерно разов 20 или 30, а уж регулировать приходилось и того больше (потому что не только себе проверял, но обращались за помощью, и друзья и знакомые, регулировал и на «вазах» и на «волгах» и на «уазах и на „моквичах“).
Где только не ставят „Солекс“. Его и на иномарки приспосабливают запросто. Он несложен в устройстве, прост в обслуживании, и ремонтопригодность хорошая (надо только понять какая деталь за что отвечает, как её отсоединить-присоединить, и чем заменить в каждом конкретном случае).

При такой регулировке, уровень в поплавковой камере будет повышенным, и возможен перелив топлива из камеры в диффузоры и далее в во впускной коллектор и в камеры сгорания, что приведёт к богатой смеси, к повышенному расходу топлива.и даже к неустойчивой работе двигателя. При остановке машины, и заглушении двигателя, может наблюдаться запах бензина (особенно в жаркую погоду), потому, что остаточное давление топлива в магистрали подаст бензин в поплавковую камеру, там перелив, двигатель не работает, но горячий, пары бензина испаряются, запах ощущается (к тому же ещё и огнеопасно).
Однажды какой-то студент нарисовал красивые картинки, специалист (или тоже профан), подписал эти документы в печать, другие издания перепечатывали не задумываясь о правильности или не правильности.

Правильная проверка регулировки уровня вот на этом рисунке (запомните правильные цифры: 25-26мм)

А чтобы получился такой правильный уровень топлива, надо поплавки отстранять от прокладки не на 1мм или 2мм, как указывают в инструкции на этом неправильном рисунке

а примерно на 7-8 мм, надо приподнять поплавки (регурируется это язычком).

У меня когда была ВАЗ 2109, я делал эксперимент и выставлял до 10-ти мм. Автомобиль бегал отлично, не каждая иномарка могла взять с места и по прямой носилась машинка как угорелая (но только для испытаний, а вообще я больше уважаю спокойную езду).
Например такой карбюратор „Солекс“ я устанавливал и на „волгу“. Брал в магазине, приносил в гараж вскрывал его, менял жиклёры топливные, воздушные (у меня их запасные разные, до сих пор в гараже имеются), регулировку уровня топлива производил как надо. Родной дурной к-151, волговский скидывал с мотора (с ним „волга“ много жрёт бензина, а зимой с первого раза точно не запускается, а ведь в сильные морозы может быть только на одну попытку и хватить может аккумулятора, а потом или не потянет стартер или свечи забросает), а „Солекс“ устанавливал.

И у меня „волга“ зимой запускалась отлично с первого раза, в любой мороз и ездила прекрасно, экономично.
Обязательно надо проверять карбюратор и подгонять его под свой автомобиль. Тогда он будет исправно работать, будет экономичен двигатель и не подведёт в любую погоду.

Карбюратор «Солекс 21083». «Солекс 21083»: устройство, регулировка, цена

Самая популярная модель карбюратора на автомобилях ВАЗ-21083 — «Солекс». Большинство автомобилей 8-го и 9-го семейств выпускались с двигателями, имеющими карбюраторную систему впрыска. В начале 2000-х впервые был внедрен инжекторный впрыск. Карбюраторы этой модели очень легко регулируются, тонкой настройки почти нет, в конструкции не предусмотрены сложные узлы и механизмы. В статье мы рассмотрим все детали, которые есть у карбюратора «Солекс 21083».

Конструкция карбюратора

Карбюраторы ДААЗ-2108 начали использовать автомобили ВАЗ в середине восьмидесятых годов. Самой первой машиной, на которую их устанавливали, была модель ВАЗ-2108. Они работали с моторами 1,1 и 1,3 литра. После запуска в производство автомобилей с двигателями 1,5 литра появились карбюраторы «Солекс 21083». Цифровое обозначение говорит о том, что устройство устанавливается на двигатели ВАЗ-21083, объем которых составляет полтора литра.

Основное назначение карбюратора – приготовление горючей смеси бензина и воздуха, обеспечивающей нормальную работу двигателя вне зависимости от нагрузок и числа оборотов.

Конструктивно карбюратор состоит из нескольких элементов:

1. Основной корпус, в котором расположены экономайзер, система ХХ, главный дозатор, различные диффузоры, ускорительный насос.
2. Крышка, в которой находятся поплавки, клапан холостого хода, пусковое устройство, воздушная заслонка.

Карбюратор двухкамерный, в основной дозирующей системе расположены жиклеры. Они установлены в ячейках посередине, внутри корпуса. В верхней части были установлены воздушно-реактивные сопла системы дозирования. В конструкции предусмотрен небольшой агрегат, подогревающий топливную смесь. К нему подсоединяются шланги, идущие от патрубков системы охлаждения. В нижней части корпуса расположены два дроссельных клапана, которые попеременно открываются. Открытие заслонок происходит последовательно, с помощью рычагов. На крышке есть два патрубка, которые предназначены для подачи бензина и слива излишков масла обратно в бак.

Подбор жиклеров к карбюратору «Солекс»

В продаже есть комплекты для ремонта. Они состоят из воздушных и топливных форсунок вторичной и первичной камер. Существует несколько видов ремкомплектов, которые могут работать с разными двигателями. Все зависит от сечения диффузоров. В некоторых случаях будет намного лучше купить карбюраторный ВАЗ. Цена нового около 4000 руб.

Так как данный тип карбюратора можно устанавливать на двигатели других автомобилей, то при использовании стандартных жиклерных форсунок их сечения недостаточно. У двигателя потребность в топливно-воздушной смеси одна, а карбюратор делает ее совсем с другой пропорцией. Для улучшения разгона и динамики можно установить жиклер большого сечения.

Но при этом значительно увеличился расход бензина. Также необходимо знать, что установка таких форсунок не гарантирует 100% положительный результат. Вы правильно сделаете, если не будете экспериментировать, а просто установите комплект на карбюратор, предназначенный для этого двигателя.

Недостаточная мощность двигателя: причины

Если на двигатель ВАЗ-21083 установлен карбюратор, то лучше использовать форсунки, предназначенные для него. Даже если установить жиклер большого диаметра, разгон машины слабый, причин может быть несколько:

1. Недостаточный уровень компрессии в цилиндрах двигателя.
2. Момент зажигания слишком ранний или слишком поздний.
3. Некачественные свечи зажигания или их выход из строя.
4. Повреждение высоковольтных проводов.
5. Неисправность распределителя зажигания.

Существует множество причин, по которым двигатель не развивает требуемой мощности. Для их выявления потребуется провести тщательный осмотр автомобиля и диагностику всех узлов.

Возможна ли установка карбюратора Солекс на другие двигатели?

Целесообразность установки карбюратора «Солекс21083» на другие модели автомобилей весьма сомнительна, так как экономия небольшая, да и то при условии аккуратной езды водителя и не резкого ускорения. карбюратор на двигатель, с которым он будет работать максимально идеально. На карбюраторе «Солекс 21083» регулировка проста, но добиться идеальной работы на двигателях с большим объемом проблематично.

Перед покупкой обратите внимание на производителя ремкомплекта. Очень часто попадаются китайские дешевые товары, не отличающиеся качеством. Диаметр сечения форсунок может отличаться от заявленного значения, поэтому работа карбюратора будет некорректной. Покупайте форсунки карбюратора «Солекс 21083», входящие в ремкомплекты, только у проверенного производителя, зарекомендовавшего себя с хорошей стороны.

Как отрегулировать

На карбюраторах «Солекс 21083» можно произвести только три регулировки:

1. Установить уровень топлива в поплавковой камере до требуемой величины.
2. Установить частоту вращения коленчатого вала на холостом ходу.
3. Изменить состав воздушно-топливной смеси с помощью винта качества.

Последняя регулировка достаточно проста, ее может сделать каждый самостоятельно. Для этого двигатель прогревается до рабочей температуры, а обороты двигателя устанавливаются на уровне 800 об/мин с помощью винта количества смеси. Следующие действия:

1. Винт качества вкручивают до тех пор, пока частота вращения коленчатого вала не уменьшится значительно. Работа двигателя будет прерывистой.
2. Затем поверните винт на один оборот, чтобы запустить двигатель в штатном режиме. Если сильно выкрутить этот винт, то резко возрастет расход бензина.

В противном случае необходимо стабилизировать двигатель винтом количества.

Неисправности системы холостого хода

У карбюратора «Солекс 21083», регулировка которого рассматривается в статье, иногда возникает одна проблема. Это невозможность регулировки оборотов холостого хода винтом качества смеси. Причины такого поведения:

1. В электромагнитном клапане забит жиклер.
2. В каналы холостого хода не поступает бензин.
3. Неисправность электромагнитного клапана.

Для проверки работы электроклапана необходимо выполнить ряд действий:

1. Заглушить двигатель и снять провод с клапана.
2. Отвинтить электрический клапан.
3. Снимите форсунку, при необходимости используйте плоскогубцы.
4. Зажигание включено.
5. Подсоедините провод к контакту на клапане, прикрепите корпус к массе.

Если раздался щелчок, и шток клапана утонул, освободив отверстия в жиклере, то с устройством проблем нет. Если нет, установите новый электромагнитный клапан. Очень часто падают мелкие частицы, поэтому приходится продувать струю.
