Бензонасос на автомобилях Ваз 2110, является важным элементом топливной системы автомобиля. Он отвечает за перекачку бензина из бака в двигатель под давлением. Из –за плохого качества бензина очень часто этот элемент выходит из строя, что в свою очередь существенно влияет на нестабильную работу ДВС автомобиля.

В сегодняшней статье я расскажу вам, о основных причинах неисправности бензонасоса, как понять, что именно он вышел из строя, дам пошаговую инструкцию по демонтажу и установке этого элемента автомобиля.

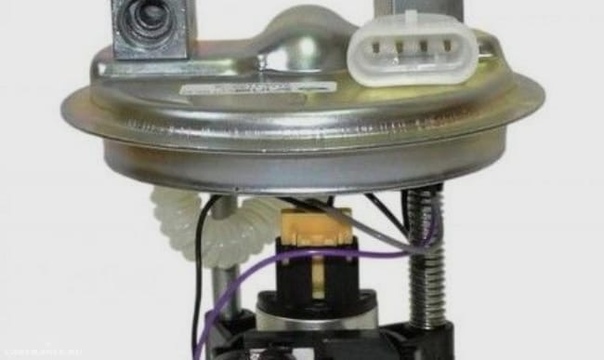

Конструкция бензонасоса Ваз 2110 для инжекторных и карбюраторных моделей автомобиля

На автомобили Ваз 2110 устанавливаются два типа бензонасосов в зависимости от типа двигателя автомобиля. Первый тип механический устанавливается преимущественно на карбюраторные модели, второй тип – электрические которые устанавливаются на инверторные десятки.

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Бензонасос ВАЗ 2110 располагается непосредственно в баке автомобиля.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

Причины неисправности

В процессе эксплуатации автовладельцы ВАЗ 2110 могут столкнуться с некоторыми сложностями, связанными с данным элементом. Неисправности бензонасоса ВАЗ 2110 инжектор могут быть следующими:

• выход элемента из строя из-за поломки;
• загрязненный бак или некачественный бензин с посторонними вкраплениями, которые загрязняют фильтр насоса.

Самый первый верный указатель на то, что у ВАЗ 2110 неисправен бензонасос, является такой симптом: мотор «дергается» во время работы, особенно на средних и высоких оборотах. Это свидетельствует о том, что давление топлива недостаточно. А ведь именно за это отвечает бензонасос. Но иногда причину следует искать в форсунках, а также РДТ.

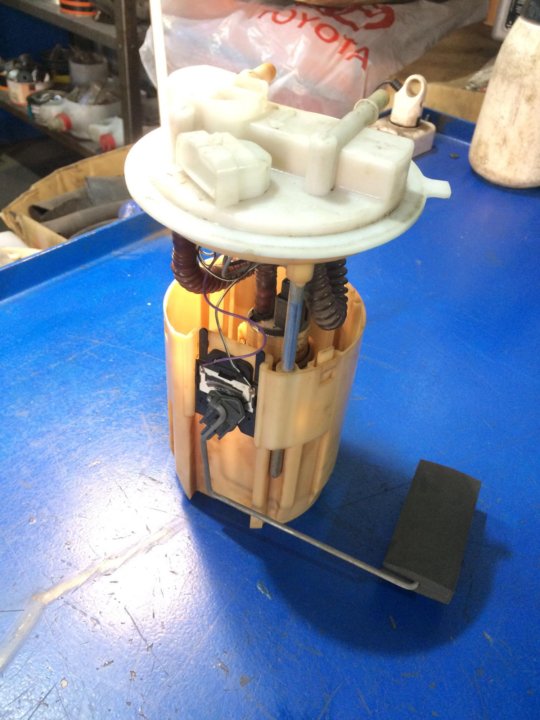

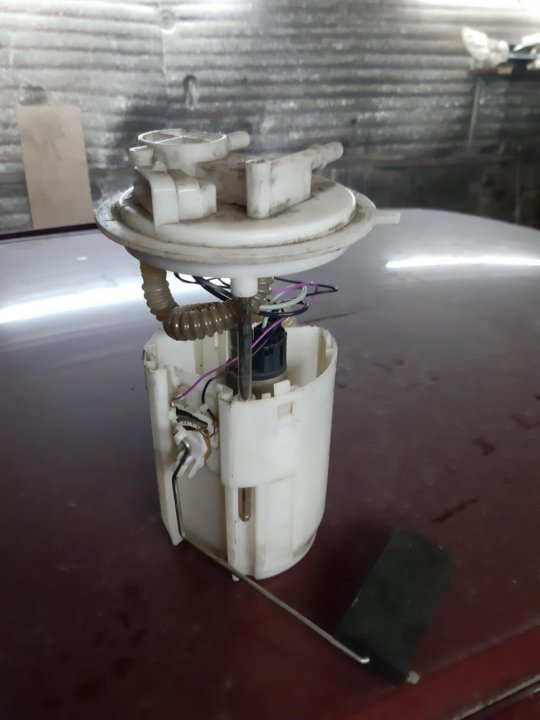

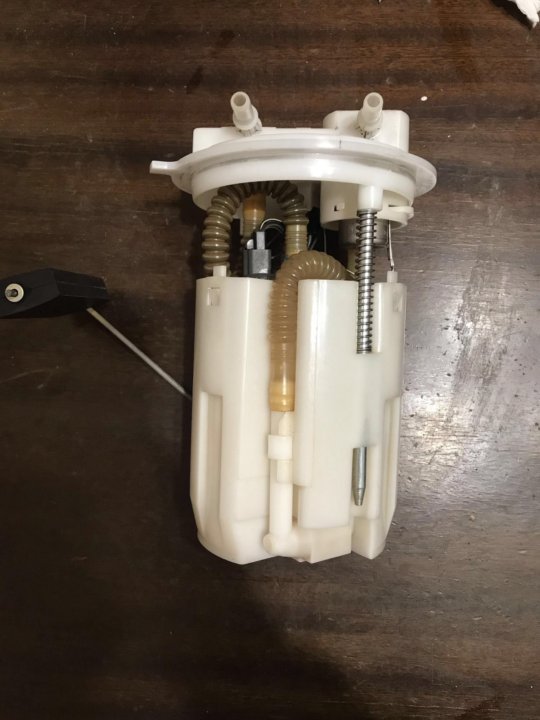

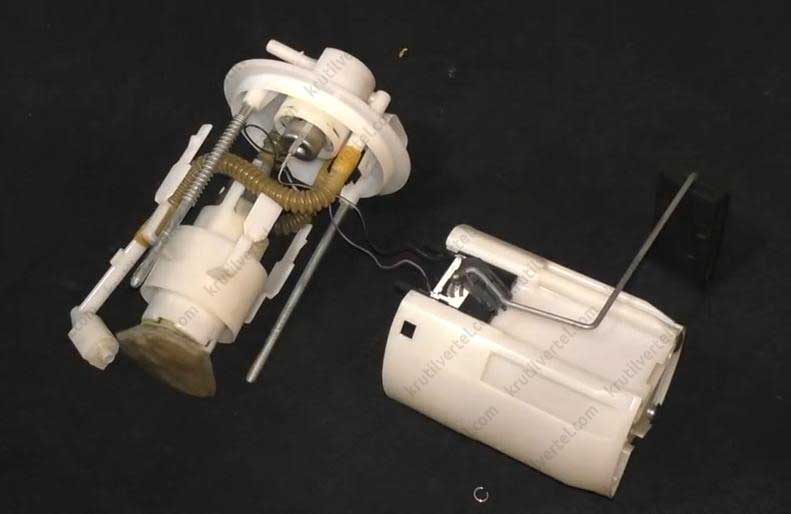

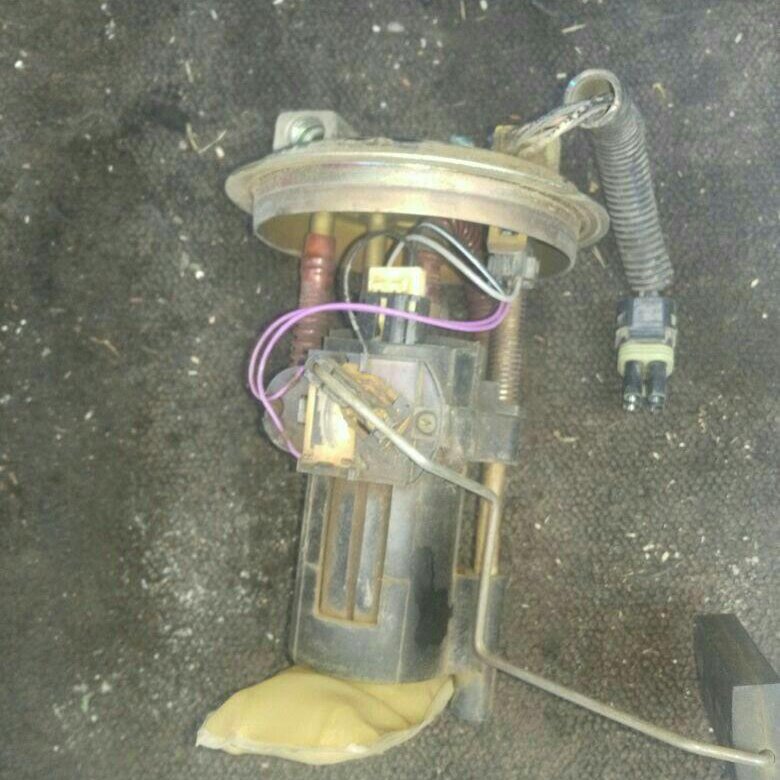

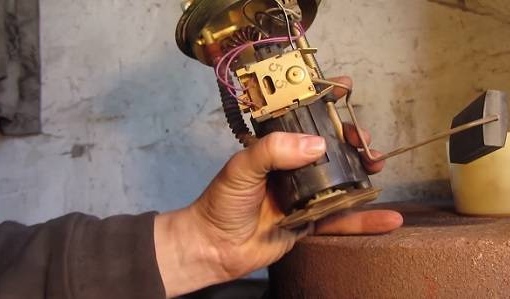

Бензонасос Ваз 2110 в разобранном виде (на фото вы сами можете увидеть грязь в стакане)

Существуют основные признаки неисправности бензонасоса ВАЗ 2110 инжектор, при которых обязательно стоит предпринять действия по проверке данной комплектующей:

1. Громкий шум, который элемент ранее не издавал.
2. Транспортное средство отказывается набирать обороты, а также не двигается при включении первой или второй передачи.
3. Автомобиль двигается рывками и странно ведет себя на дороге.
4. Работа двигателя внезапно прекратилась.

Каждую из неисправностей бензонасоса ВАЗ 2110 необходимо тщательно рассмотреть, чтобы понимать, что делать при столкновении с ними.

Как проверить топливный насос на Ваз 2110

Если бензобак полный, аккумулятор в обычном состоянии, свечки сухие и дают искру, а стартер крутит движок, то причина в бензонасосе. Более всераспространенная причина – после включения зажигания не поступает питание к бензонасосу.

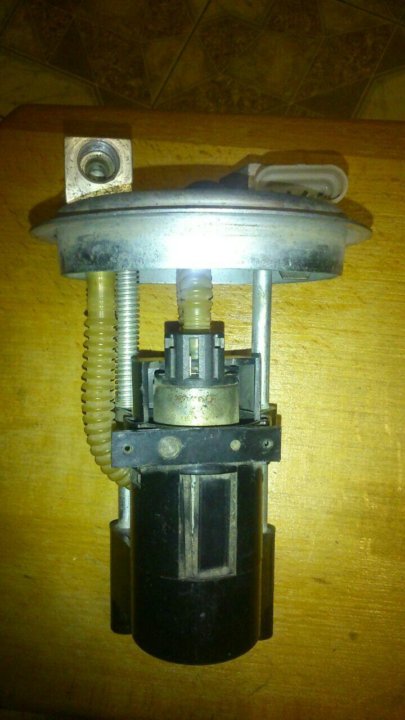

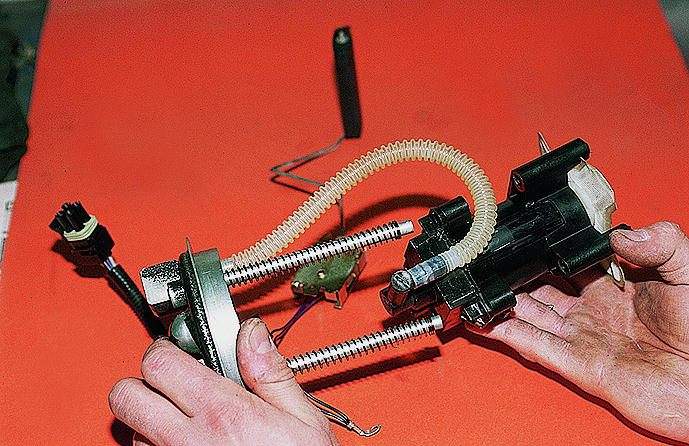

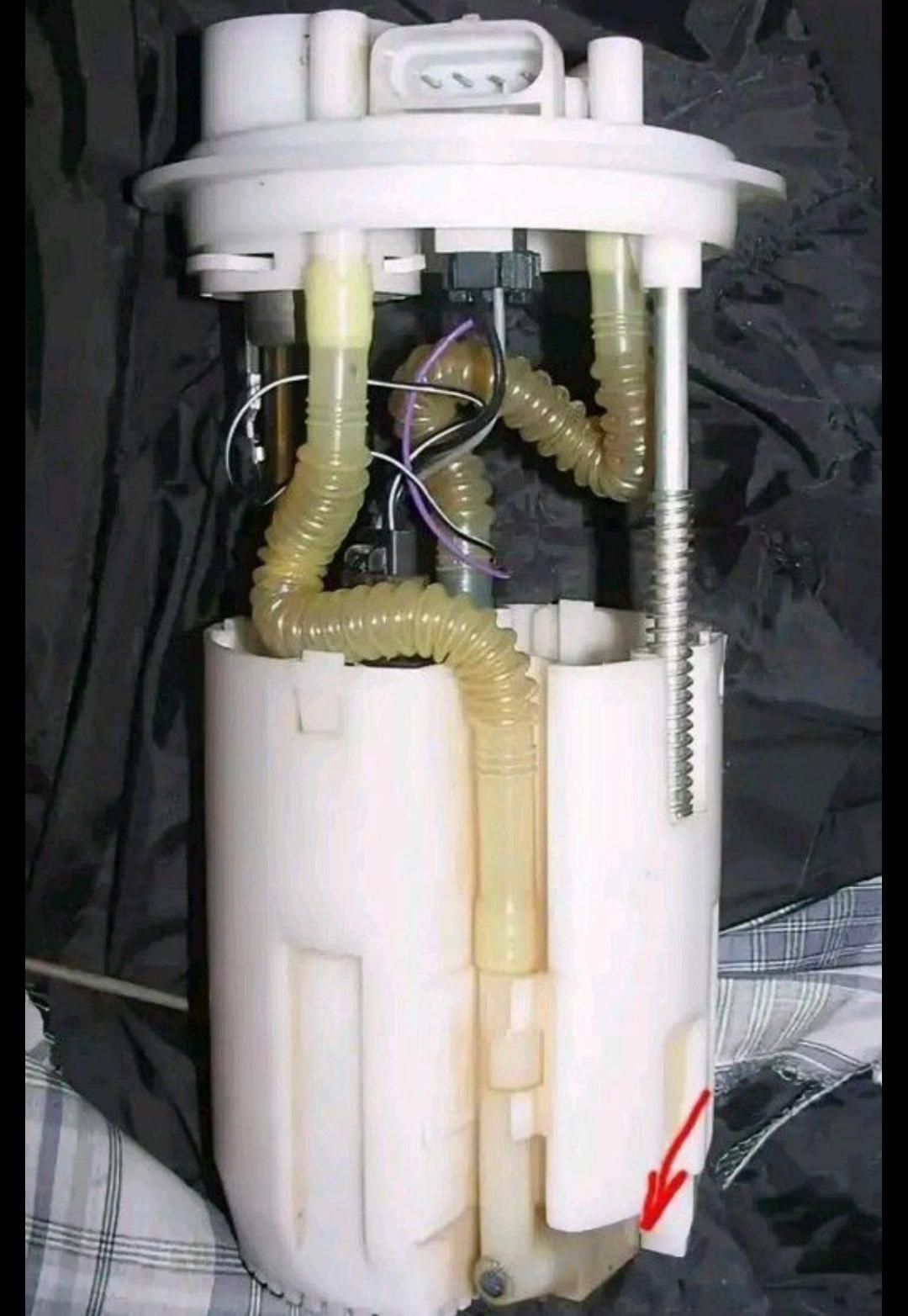

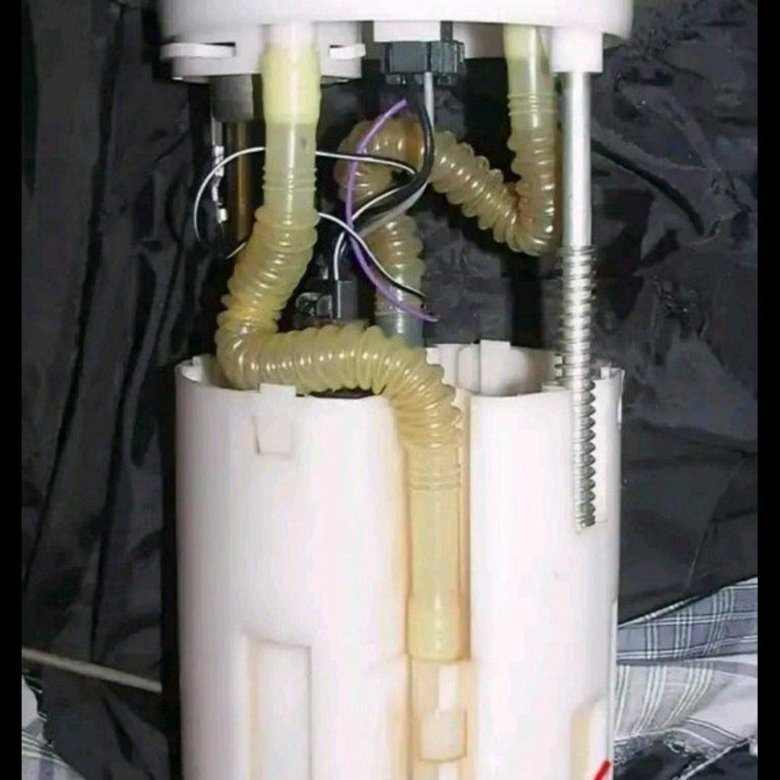

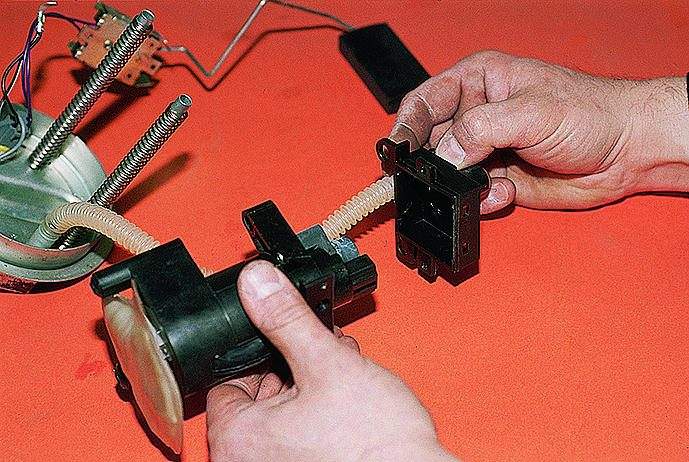

Сборка бензонасоса Ваз 2110 (установка вставки)

Точно так же она проявляется при движении автомобиля, когда теряется питание и мотор начинает глохнуть. Очередной принципиальный аспект – это подача нужного количества горючего.

Пошаговая инструкция проверки механического бензонасоса

Первым делом проверим, работает ли вообще подающая система вашего ВАЗ 2110. Для этого нужно провести следующие мероприятия:

1. Снимите топливный шланг насоса с исходного или нагнетательного штуцера;
2. Несколько раз вручную нажмите на рычаг для подкачки топлива;
3. Если помпа работоспособная, через штуцер сразу польется сильная струя топлива;
4. Если же струи нет или она очень слабая, необходимо будет провести другие проверочные работы.

Далее проверим рабочее состояние впускного клапана:

1. Отключите шланг от всасывающего штуцера, чтобы в итоге оба шланга оказались демонтированы каждый со своего штуцера.
2. Заткните просто пальцем всасывающий штуцер, после чего несколько раз дерните рычаг для ручной подкачки горючего. Если все работает нормально, палец начнет засасывать внутрь штуцера. Такой эффект свидетельствует об исправности насоса. Потому проблему ищем в баке или магистралях.
3. Если же всасывания нет, придется разобрать устройство с целью замены впускного клапана. Его герметичность, вероятнее всего, нарушена.

Следующим этапом является проверка топливного насоса Ваз 2110 на герметичность для этого:

1. Приложить палец к отверстию от нагнетательного штуцера, несколько раз подкачать горючее ручной подкачкой;
2. При этом из отверстия должна идти струя воздуха, существенно отталкивающая прижатый палец;
3. Если струя окажется слабой или ее не будет, бензонасос попросту не качает.

В этой ситуации есть два варианта — искать проблему внутри устройства топливного насоса, разбирая помпу, либо менять полностью агрегат.

Пошаговая инструкция проверки электрического топливного насоса Ваз 2110

Чтобы проверить электрический бензонасос на Ваз 2110, потребуется индикатор, продающийся в любом автомобильном магазине. Установку индикатора, в каждом конкретном случае, следует делать, согласно той инструкции, которая к нему прилагается. Затем запускают двигатель и, через несколько минут, его глушат. После этого изучают показания индикатора: в норме давление не должно снижаться ниже отметки 1,6 атм. – в противном случае, придётся заменить или форсунку, или регулятор.

Можно проверить бензонасос и с помощью манометра. Его подключают непосредственно к топливной рампе, а сам прибор при этом выводится к лобовому стеклу автомобиля (делают это под кромкой капота).

Процесс проверки давления в бензонасосе Ваз 2110

Как только включается зажигание, необходимо снять показания манометра (они не должны превышать 380 кПа, и быть меньше 300 кПа). После разгона автомобиля (оптимально будет сделать это до 3 передачи), опять нужно снять показания манометра, которые, при исправном бензонасосе, не должны сильно разниться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время езды, в первую очередь, проверяют реле на бензонасосе. Эта процедура состоит из подключения в разъём топливного насоса специальной лампочки. После этого, включают зажигание. Если, в течение нескольких секунд, лампочка будет гореть, то реле топливного насоса исправно.

Если начало протекать топливо, то необходимо просто поменять фильтры или прокладки. Также может потребоваться и замена диафрагмы, либо, в редких случаях, клапанов.

Помните о том, что в работе с топливной системой необходимо соблюдать предельную аккуратность. Лучше всего сразу ехать к специалистам, которые точно знают, как проверить бензонасос быстро и эффективно.

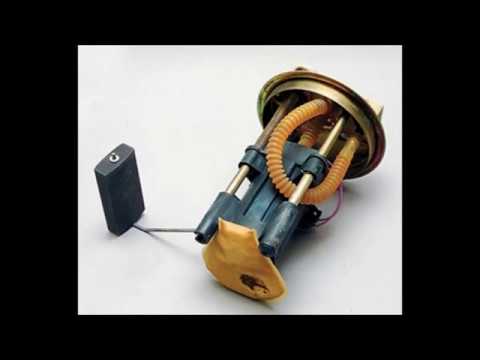

Видео: Особенности работы и основные неисправности топливного насоса Ваз 2110

Выбор топливного насоса на десятку – на что обратить внимание

Выбирая бензонасос на Ваз 2110 очень часто происходит путаница в понятиях: модуль бензонасоса и сам бензонасос. В первом случае идет речь о конструкции в сборе, которую мы вынимаем из бака, во втором – имеется виду мотор бензонасоса.

Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумность работы, ведь, чем тише насос функционирует, тем комфортнее его использование.

При выборе топливного насоса требуется приобретение такого же изделия с аналогичным номенклатурным номером. Часто автолюбители среди множества аналогов выделяют топливный насос Вosch, который используется на 1,6-литровых авто и снабжен регулятором давления уровня горючего.

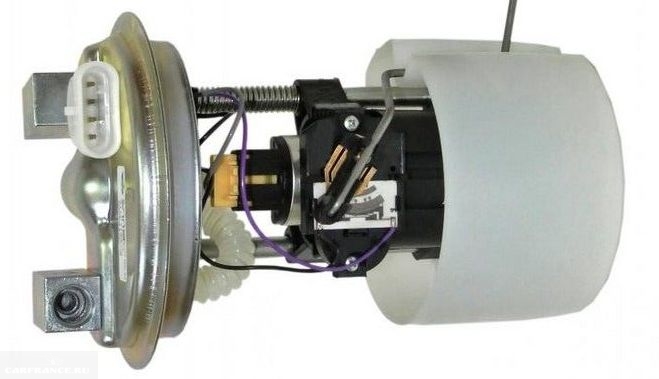

Топливный насос Bosh на Ваз 2110 – плюсы и минусы производительность и характеристики

Производитель Bosch выпускает для каждого типа топливной системы свой бензонасос. Почему после выхода из строя родного бензонасоса, народ ставит бензонасос Bosch с Ваз 2110? Как же соответствие давления и производительности бензонасоса с родным? Если поставить с большим давлением, увеличиться расход?

Расход не увеличивается от производительности бензонасоса, так как на автомобилях срабатывает обратка и лишнее топливо возвращается в бак, так же имеется регулятор давления топлива из название понятно я думаю, какую функцию он выполняет.

Следовательно, был насос 2,8 bar, поставили бензонасос Bosch Ваз 2110 с 3,8 bar станет только лучше. Расход топлива может увеличиться, если бензонасос не создает достаточного давления в рампе и форсунки начинают не распылять, а лить бензин, который не сгорает.

Фото: Топливный насос Bosh рекомендуется устанавливать на отечественные модели автомобилей в том числе и на Ваз 2110

Чаще всего, характеристики бензонасосов (не только Bosch, но и других производителей) могут отличаются длиной, давлением, расположением фишек для клемм и все. Сеточка бензонасоса по посадочным местам не отличается, а вот по форме может.

Фишку под клемму можно переделать или поставить с того же ВАЗа. Важна длина бензонасоса, так как от этого зависит его работа при низком уровне топлива в баке, а если он в модуле, то тогда нужно соответствие, что бы его поставить.

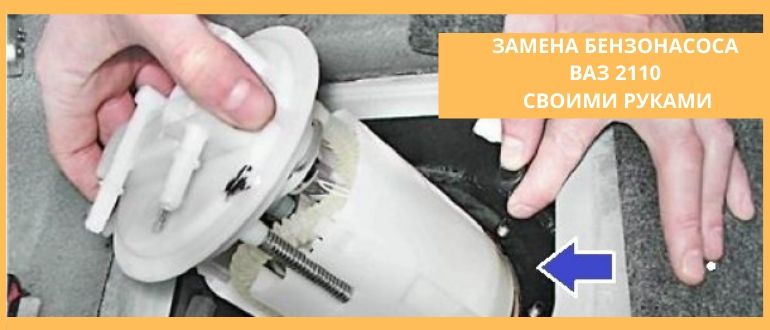

Как заменить бензонасос на Ваз 2110 своими руками – пошаговая инструкция

Для того, чтобы заменить бензонасос на Ваз 2110 необходимо выполнить следующий порядок действий:

1. Отсоедините отрицательную клемму аккумулятора;
2. Сбросьте остаточное давление в топливной рампе посредством специального штуцера;

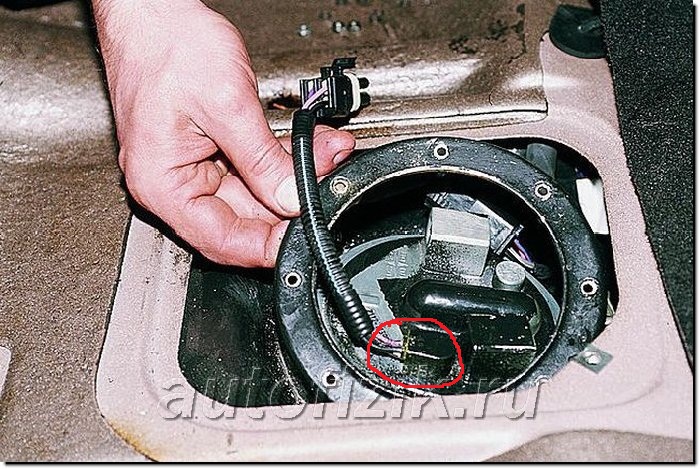

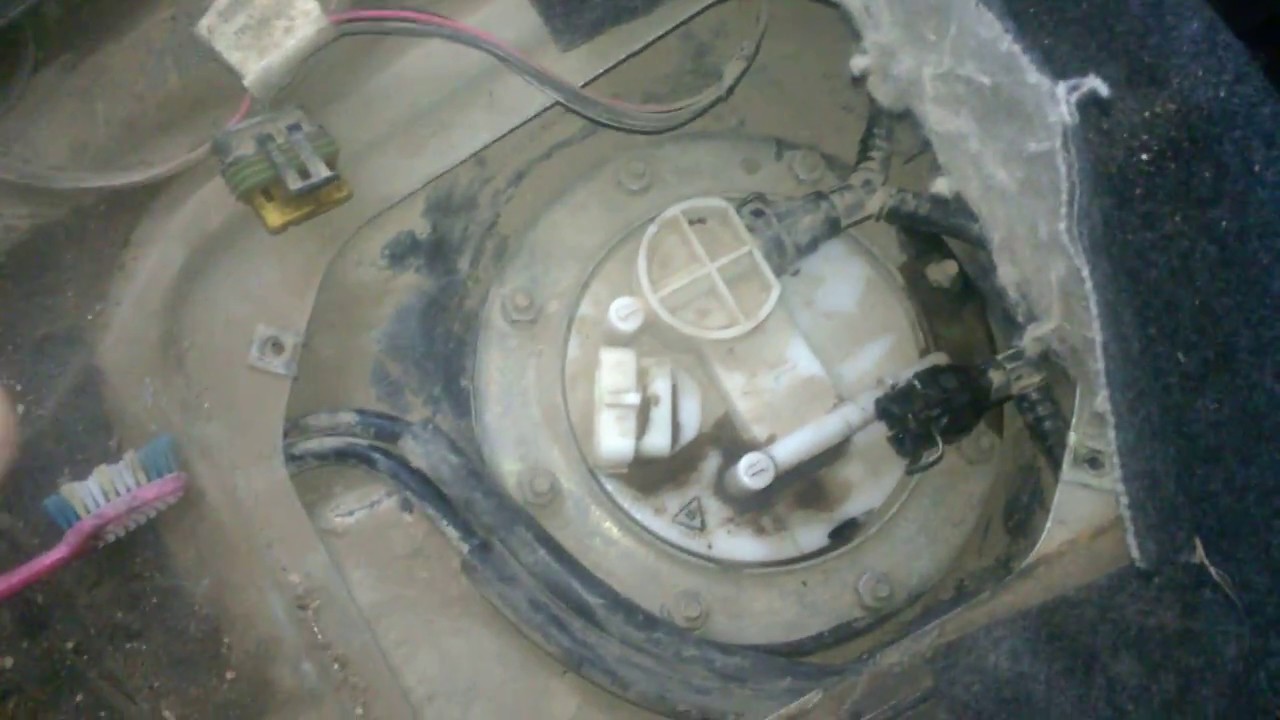

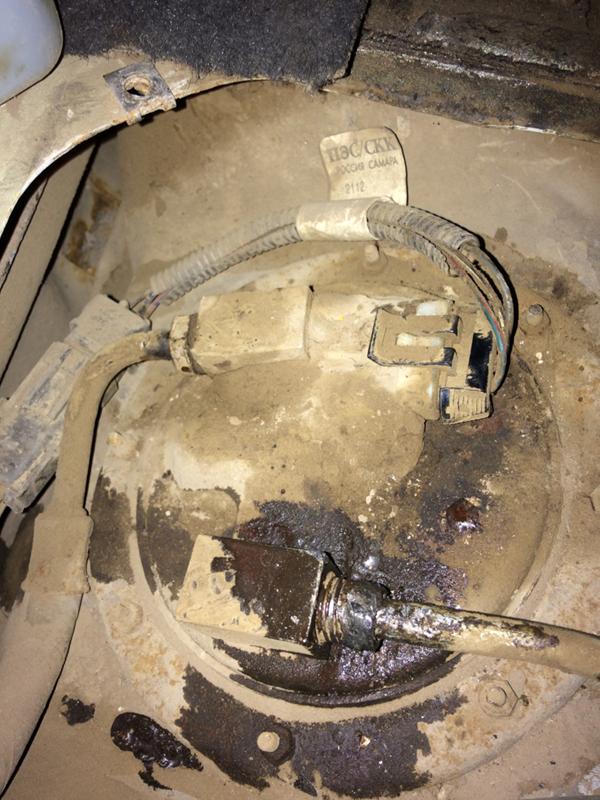

3. Насос топливный «десятки» находится под задним сиденьем автомобиля. Откидываем сиденье и откручиваем защитную крышку;

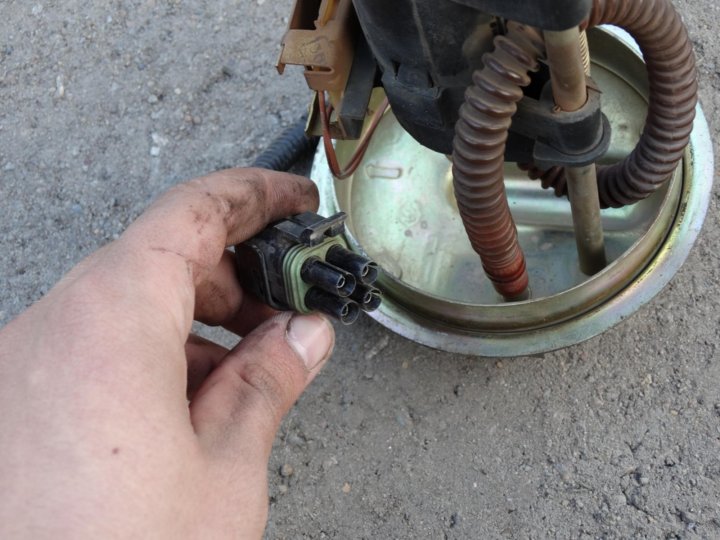

4. Отключаете электрический клеммник насоса, откручиваете магистрали подачи и слива топлива.
5. Резиновые прокладки наконечников магистралей следует заменить;
6. На ВАЗ 2112 бензонасос удерживается восемью болтами на уплотнительном кольце с подкладкой

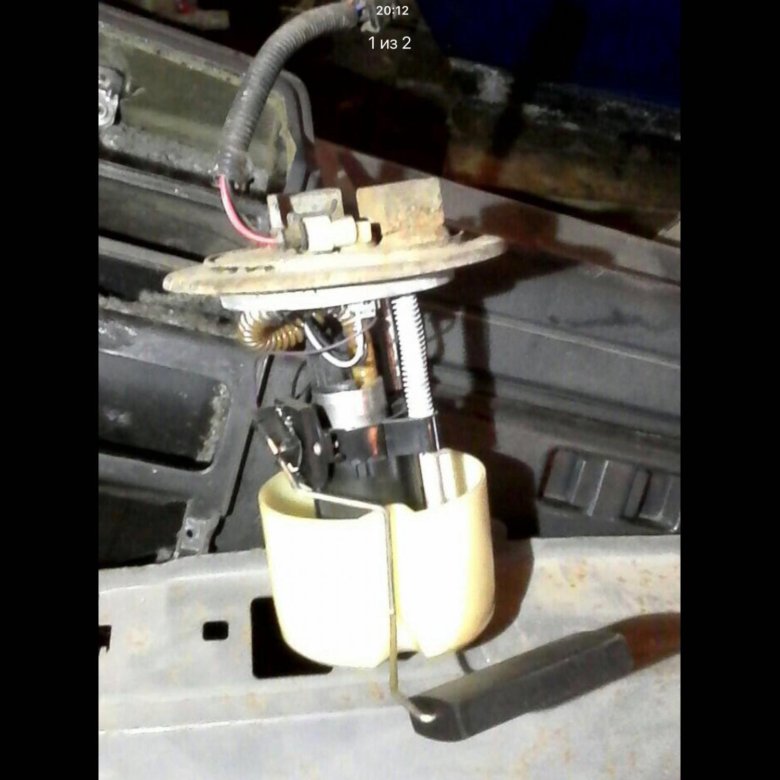

7. Вам остается только извлечь старый бензонасос и поставить новый согласно указывающей стрелке на корпусе изделия.

Как видите снятие и установка бензонасоса на Ваз 2110 простая процедура, которая не потребует от вас специальных навыков.

Профилактика и полезные советы

Для беспроблемной эксплуатации и увеличения ресурса топливного насоса профессионалы рекомендуют:

• заправляться только качественным топливом;
• поддерживать максимальный уровень топлива в баке;
• не пользоваться автомобилем с разряженным аккумулятором;
• своевременно производить замену топливного фильтра;
• реже пользоваться спортивным режимом езды.

Самостоятельная диагностика и замена бензонасоса достаточно проста. Для этого необходимо лишь тщательно следовать рекомендациям профессионалов. Это же касается и профилактических мер. Заправляйтесь качественным бензином и не забывайте вовремя заменить топливный фильтр. Тогда проблемы с бензонасосом у вас будут возникать гораздо реже

Видео: Самостоятельна замена бензонасоса Ваз 2110

Схема подачи топлива двигателя ВАЗ 2111, 2112

Схема подачи топлива двигателя с системой впрыска топлива. 1 — форсунки; 2 — пробка штуцера для контроля давления топлива; 3 — рампа форсунок; 4 — кронштейн крепления топливных трубок; 5 — регулятор давления топлива; 6 — адсорбер с электромагнитным клапаном; 7 — шланг для отсоса паров бензина из адсорбера; 8 — дроссельный узел; 9 — двухходовой клапан; 10 — гравитационный клапан; 11 — предохранительный клапан; 12 — сепаратор; 13 — шланг сепаратора; 14 — пробка топливного бака; 15 — наливная труба; 16 — шланг наливной трубы; 17 — топливный фильтр; 18 — топливный бак; 19 — электробензонасос; 20 — сливной топливопровод; 21 — подающий топливопровод.



Топливо подается из бака, установленного под днищем в районе задних сидений. Топливный бак — стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Бензонасос — электрический, погружной, роторный, двухступенчатый, установлен в топливном баке. Развиваемое давление — не менее 3 бар (3 атм). Бензонасос включается по команде контроллера системы впрыска (при включенном зажигании) через реле. Для доступа к насосу под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее — через стальные топливопроводы и резиновые шланги — к топливной рампе. Фильтр тонкой очистки топлива -неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой — регулятор давления. Последний изменяет давление в топливной рампе — от 2,8 до 3,2 бар (2,8-3,2 атм) — в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры — «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» — непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии на педаль «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан — давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан — давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления — неразборный, при выходе из строя его заменяют.

Форсунки крепятся к рампе через уплотнительные резиновые кольца. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения, и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунки ее следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.

В системе впрыска с обратной связью применяется система улавливания паров топлива. Она состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак. Оставшиеся пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке.

Затем пары топлива попадают в адсорбер, где поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий — с атмосферой. Однако на выключенном двигателе третий штуцер перекрыт электромагнитным клапаном, так что в этом случае адсорбер не сообщается с атмосферой. При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц. Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг в ресивер. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка. В системе впрыска без обратной связи система улавливания паров топлива состоит из сепаратора с двухходовым обратным клапаном.

Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент -бумажный, при установке его гофры должны располагаться параллельно оси автомобиля. После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу. Дроссельный узел закреплен на ресивере. Нажимая на педаль «газа», водитель приоткрывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит, и горючей смеси -ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через регулятор холостого хода -клапан, управляемый контроллером. Последний, изменяя количество подаваемого воздуха, поддерживает заданные (в программе компьютера) обороты холостого хода. Регулятор холостого хода — неразборный, при выходе из строя его заменяют.

Бензонасос ВАЗ 2110 — насосы топливные 2110, 2111, 2112

org/Product»>

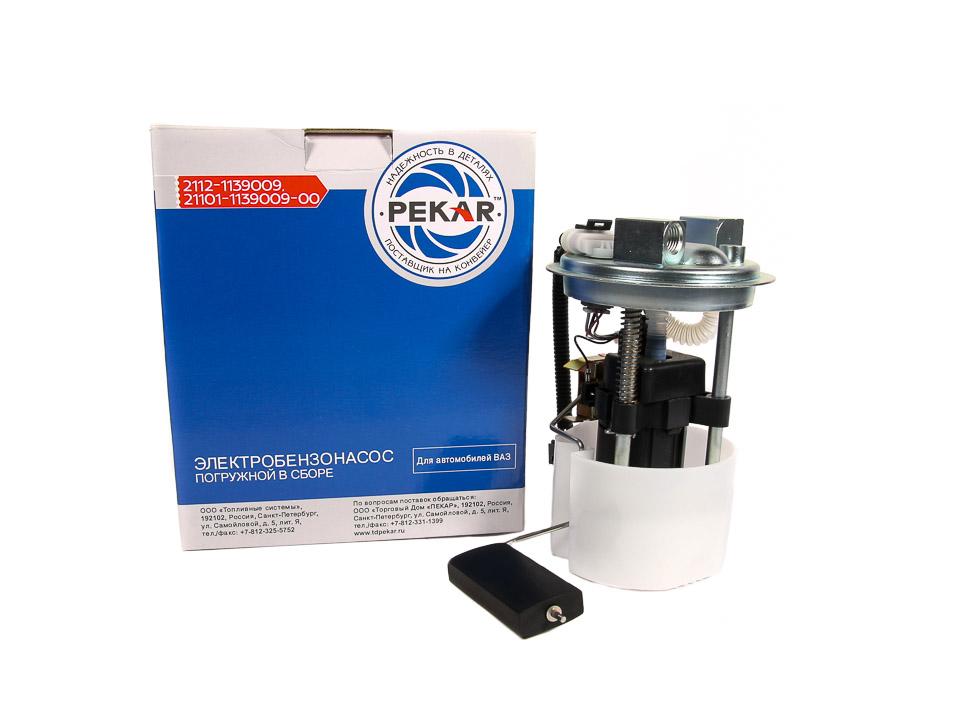

		Код товара: 268506 Насос топливный ВАЗ-2110 (ДУТ-1) СБ ПЕКАР Артикул: 2112-1139009 Производитель PEKAR 2112-1139009	МКАД 3 шт. ОСТШ 0 шт. ЛЕСК 1 шт. Интернет 3 шт.	org/Offer»> 3 090 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 008556 Насос топливный ВАЗ-2110 электрический BOSCH 0 580 453 453 Артикул: 0580453453 Производитель BOSCH 0580453453	МКАД 8 шт. ОСТШ 3 шт. ЛЕСК 2 шт. Интернет 8 шт.	3 450 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 548956 Насос топливный ВАЗ-2110 электрический бесколлекторный СОАТЭ Артикул: 70.1139 Производитель СОАТЭ 70.1139	МКАД 2 шт. ОСТШ 2 шт. ЛЕСК 0 шт. Интернет 2 шт.	2 650 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 441705 Насос топливный ВАЗ-2110 электрический ПЕКАР Артикул: 2112-1139010 Производитель PEKAR 21120-1139010-00	МКАД 18 шт. ОСТШ 4 шт. ЛЕСК 1 шт. Интернет 18 шт.	890 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 054394 Насос топливный ВАЗ-2110 электрический СБ УТЕС Артикул: 2112-1139009-10 Производитель УТЕС, г. Ульяновск 21120-1139009-10	МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.	4 500 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Насос топливный ВАЗ-2110 электрический СОАТЭ модели группы   ВАЗ-2108 Бак топливный посмотреть ВАЗ-2108 Бак топливный (вариант исполнения 130,139) посмотреть ВАЗ-2109 Бак топливный (130, 139) посмотреть ВАЗ-2109 Бак топливный посмотреть	Код товара: 255055 Насос топливный ВАЗ-2110 электрический СОАТЭ Артикул: 21083-1139009 Производитель СОАТЭ 60. 1139-01	МКАД 18 шт. ОСТШ 2 шт. ЛЕСК 3 шт. Интернет 18 шт.	1 050 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии

огляд, особливості, пристрій і заміна

Як відомо, для роботи двигуна потрібен кисеньі паливо. І якщо для подачі першого достатньо лише атмосферного тиску, то пальне потрібно подавати примусово, за допомогою насоса. Він може бути різного типу. Раніше на карбюраторних авто ставили механічні елементи. Бензонасос ВАЗ-2112 — сучасніший, електричний. Як він влаштований і як його замінити? Про все це — далі в нашій статті.

Пристрій

Конструкція даного елемента передбачає наявність наступних деталей:

• Впускного клапана.
• Камери.
• Випускного і електромагнітного клапана.
• Діафрагми.
• Сердечника.
• Електричних контактів.
• Поворотної пружини.

Принцип роботи

Робота елемента практично не відрізняється відпринципу дії механічного насоса. Так, елемент діє завдяки сердечника, що втягується в електромагнітний клапан. Ця дія відбувається до того, поки система не відключить контакти для подачі напруги в мережу. Запускається елемент при включенні запалювання (повороті ключа в відповідне положення). Так, на бензонасос ВАЗ-2112 16 клапанів підключений до джерела живлення 12В. Механізм створює за пару секунд потрібний тиск, необхідне для вприскування палива в форсунки.

Відзначимо, що в цілях безпеки насос може автоматично відключатися, якщо на блок керування не надійде сигнал про успішний запуск двигуна.

На виході даний показник (тиск) досягає0,4 МПа. Сама конструкція елемента є модульною. Крім насоса, в вузлі є протівоотлівной стакан, дроти і трубки, захищені твердої пружиною.

У самому насосі є діафрагма, що рухається вниз івгору. В результаті, в системі створюється розрядження. Це сприяє відкриттю всмоктувального клапана насоса. Під час руху діафрагми вгору, під тиском закривається впускний клапан. При цьому відкривається нагнітає елемент. Він і проштовхує паливо під тиском далі на форсунки. Також в системі передбачена «обратка». Вона служить для підбурювання непотрібного обсягу палива назад в бак. Для «обратки» передбачені окремі магістралі.

Де знаходиться?

На перших моделях «десяток» цей насос бувмеханічним і розташовувався в підкапотному просторі. Але «двенашка» з’явилася трохи пізніше, в 98-м і оснащувалася вже повністю інжекторним двигунами з розподіленим уприскуванням. Тому в конструкції використовується погружной електричний бензонасос. На ВАЗ-2112 інжектор (16 і 8 клапанів) знаходиться в баку. Якщо бути точніше, то елемент розташований під подушкою заднього ряду, з правого боку. Для його зручного обслуговування передбачений спеціальний люк.

Чому елемент не можна було розмістити покласичною схемою? Справа в тому, що електричний насос працює під більш високим тиском і швидко нагрівається. Тому йому потрібен охолоджувач. Щоб не ускладнювати конструкцію новим радіатором, інженерами було прийнято рішення розмістити елемент в баку. Таким чином, сам бензин є охолоджувачем насоса. До того ж, в баку заглушуються все шуми, що виникають від його роботи.

ознаки несправності

Варто відзначити, що бензонасос, встановлений наВАЗ-2112 інжектор, володіє високим ресурсом. Але регулярна їзда на порожньому баку і несвоєчасна заміна фільтрів може погіршити його роботу. Тому потрібно знати основні ознаки його несправності.

Перший характерний симптом — важкий запускмотора. Причому, це може відбуватися як «на гарячу», так і «на холодну». Це говорить про те, що насосу важко виробити достатній тиск перед запуском. В ідеалі, на це відводиться всього 2-3 секунди. Якщо насос продовжує гудіти і далі, значить, є проблеми з клапанами або діафрагмою.

Друга ознака — характерна манера поведінкиавто. Машина з запізненням буде реагувати на педаль газу. З’являться провали при розгоні. Іноді спостерігаються ривки просто в русі на стабільних оборотах.

У більш запущених ситуаціях машина можепросто глухнути. Якщо у вас далеко не порожній бак і машина раптом заглохла, значить, в мотор припинилася подача бензину. У такому випадку потрібно замінити реле бензонасоса на ВАЗ-2112 або сам погружной елемент.

Ну і нарешті, мотор буде нестабільно працювати нахолостих обертах. Виникає відчуття, ніби мотор троїть. Якщо елемент і зовсім згорів, то при включенні запалення і зовсім буде відсутній гул насоса (навіть короткочасний).

заміна

Отже, у нас згорів насос, ми купили новий і хочемойого встановити. Спочатку нам потрібно знизити тиск в системі (щоб не залити весь салон бензином з трубок). Для цього потрібно знайти відповідний запобіжник (схема вказана на зворотному боці кришки), запустити мотор і під час його роботи вийняти елемент. Машина попрацює ще пару секунд, а потім затихне. Це ознака того, що бензин в системі скінчився, і ми можемо приступати до подальших дій. Отже, відкриваємо задні двері і знімаємо диванчик. Для цього натискаємо з двох сторін на засувки під ковроліном. Потім ми побачимо невеликий лючок.

Під ним і ховається бензонасос ВАЗ-2112. Викруткою відкручуємо пару саморізів і прибираємо кришку в бік. Потім накидним ключем або головкою з тріскачкою відкручуємо болти по периметру насоса. Всього їх 8.

Як далі проводиться заміна бензонасоса наВАЗ-2112? На наступному етапі необхідно від’єднати паливні трубки. Залежно від типу двигуна (8- або 16-клапанний) вони можу кріпитися на фішках, або затягуватися на болтах. Також відключаємо фішку з проводами.

Для кращого ущільнення, в модульної конструкціїє гумове кільце. Його ми теж витягаємо назовні. Важливо оглянути його стан. Якщо воно сухе і в тріщинах, бажано замінити. Інакше всі пари бензину, що є в баку, будуть просочуватися в салон.

установка

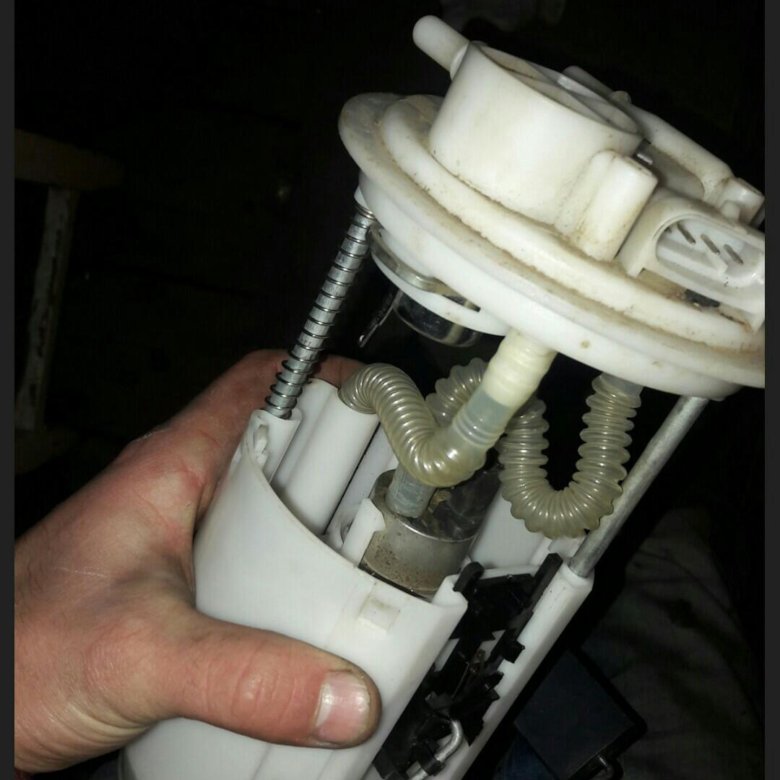

Отже, акуратно витягаємо конструкцію з бака. Для демонтажу старого елемента, потрібно зняти протівоотлівной стакан. Сам насос лежить щільно в пазах на засувках. Щоб його зняти, не потрібно використовувати ключі або інші обладнання. Досить легко смикнути рукою і зняти його з місця. Також замініть сіточку (фільтр грубої очистки). Потім встановіть в ті ж пази новий елемент і не забудьте надіти пластиковий стакан. Акуратно поміщаємо все в бак і закручуємо на болтах, ущільнивши все гумкою. На цьому вся заміна завершена.

вартість

На новий бензонасос ВАЗ-2112 ціна становить від 1200 до 2000 рублів. Що примітно, найдешевшим виявився «бошівських» елемент. Зрозуміло, ніхто в Німеччині не буде робити насоси для «двенашки».

Це дешева китайська підробка. Тому краще купити саратовський насос. Він прослужить набагато довше свого аналога. Також відзначимо, що більшість елементів продаються вже в модулі (в зборі з усіма трубками, фільтрами, склянками і т.д.). Це істотно прискорює процес заміни.

Корисна порада

Виробляючи заміну бензонасоса на ВАЗ-2112,забезпечте максимальну чистоту кришки елемента. Неприпустимо, щоб бруд від нього потрапила в бак. Вона може легко забити фільтр грубої очистки (частково потрапити в новий бензонасос ВАЗ-2112), через що нам доведеться знову проводити ремонт. Очистити краще шматком дрантя, попередньо змоченою в бензині або «Уайт-спірит».

висновок

Отже, ми з’ясували, що робити, якщо на автомобіліВАЗ-2112 не працює бензонасос і за якими ознаками визначити несправність даного механізму. Як бачите, поміняти елемент можна своїми руками при наявності мінімального набору інструментів. На заміну бензонасоса у вас піде не більше 40 хвилин часу. Це проста процедура, повторити яку можуть навіть новачки.

Бензонасос ВАЗ 2112: обзор, особенности, устройство и замена

Как известно, двигатель требует кислорода и топлива. И если для подачи первой достаточно только атмосферного давления, то топливо необходимо подавать принудительно, с помощью насоса. Он может быть другого типа. Раньше на карбюраторные автомобили ставили механические элементы. Бензонасос ВАЗ-2112 — более современный, электрический. Как он работает и как его заменить? Обо всем этом далее в нашей статье.

Устройство

Для оформления этого элемента необходимы следующие детали:

• Впускной клапан.
• Камеры.
• Выпускной и электромагнитный клапан.
• Диафрагма.
• Ядро.
• Электрические контакты.
• Возвратная пружина.

Принцип действия

Принцип действия элемента почти такой же, как у механического насоса. Таким образом, элемент действует через сердечник, втянутый в электромагнитный клапан. Это действие происходит до того, как система разомкнет контакты подачи напряжения в сеть. Элемент запускается при включении зажигания (поворот ключа в соответствующее положение). Итак, на бензонасос ВАЗ-2112 16 В подается бензонасос 12 В. Механизм за пару секунд создает необходимое давление, необходимое для впрыска топлива в форсунки.

Обратите внимание, что из соображений безопасности насос может автоматически отключиться, если блок управления не получит сигнал об успешном запуске двигателя.

На выходе этот показатель (давление) достигает 0.4 МПа. Сама конструкция элемента модульная. Кроме помпы, в узле есть выбивная чашка, провода и трубки, защищенные прочной пружиной.

В самом насосе есть диафрагма, перемещающаяся вниз и вверх. В результате в системе создается вакуум. Это облегчает открытие всасывающего клапана насоса. Пока диафрагма движется вверх, впускной клапан закрывается под давлением. Это открывает элемент доставки. Он проталкивает топливо под давлением дальше к форсункам. Система также предусматривает «возврат».Он служит для сброса ненужного количества топлива обратно в бак. Для «обратки» предусмотрены отдельные линии.

Где?

В первых десяти моделях этот насос был механическим и располагался в моторном отсеке. А вот «двенашки» появились чуть позже, в 98-м, и уже оснащались полноинжекторными двигателями с распределенным впрыском. Поэтому в конструкции используется погружной электрический топливный насос. В ВАЗ-2112 инжектор (16 и 8 клапанов) находится в баке.Если быть точным, элемент находится под подушкой заднего ряда, с правой стороны. Для его удобного обслуживания имеется специальный люк.

Почему нельзя было разместить элемент по классической схеме? Дело в том, что электронасос работает под более высоким давлением и быстро нагревается. Поэтому ему нужен кулер. Чтобы не усложнять конструкцию новым радиатором, инженеры решили разместить элемент в баке. Таким образом, сам бензин является помпой-охладителем.Кроме того, в баке заглушаются все шумы, возникающие при его работе.

Симптомы

Стоит отметить, что топливный насос, устанавливаемый на инжектор ВАЗ-2112, имеет высокий ресурс. Но регулярная езда на пустом баке и несвоевременная замена фильтров могут усугубить его работу. Поэтому нужно знать основные признаки его выхода из строя.

Первый характерный признак — затрудненный запуск двигателя. Причем это может происходить как «на горячую», так и «на холодную». Это говорит о том, что насосу трудно создать достаточное давление перед запуском.В идеале это занимает всего 2-3 секунды. Если помпа продолжает гудеть дальше, то проблемы с клапанами или диафрагмой.

Второй признак — характерное поведение автомобиля. Машина будет поздно реагировать на педаль газа. Будут провалы при разгоне. Иногда бывают рывки просто в движении на стабильной скорости.

В более сложных ситуациях автомобиль может просто заглохнуть. Если ваш бак далеко не пуст и машина вдруг заглохла, значит, подача бензина в двигатель прекратилась.В этом случае нужно заменить реле бензонасоса на ВАЗ-2112 или сам погружной элемент.

Наконец, двигатель будет работать нестабильно на холостом ходу. Есть ощущение, что мотор троит. Если элемент полностью сгорел, то при включении зажигания гула помпы не будет вообще (даже кратковременно).

Замена

Итак, насос у нас сгорел, купили новый и хотим его установить. Для начала нам нужно снизить давление в системе (чтобы не заливать весь салон бензином из трубок).Для этого найдите соответствующий предохранитель (схема указана на обратной стороне крышки), запустите двигатель и извлеките элемент во время его работы. Машина поработает еще пару секунд, а потом заглохнет. Это признак того, что бензин в системе закончился, и можно переходить к дальнейшим действиям. Итак, открываем заднюю дверь и снимаем диван. Для этого нажмите с двух сторон на защелку под ковром. Затем мы увидим небольшой люк.

Снизу и скрывает топливный насос ВАЗ-2112.С помощью отвертки открутите пару винтов и снимите крышку в сторону. Затем откручиваем болты по периметру помпы накидным ключом или головкой с трещоткой. Их 8.

Как дальше происходит замена бензонасоса на ВАЗ-2112? Следующим шагом является отсоединение топливных трубок. В зависимости от типа мотора (8- или 16-клапанный) они могут монтироваться на фишки, либо стягиваться на болтах. Также отключите фишку с проводами.

Для лучшего уплотнения модульная конструкция имеет резиновое кольцо.Мы также извлекаем его наружу. Важно изучить его состояние. Если он сухой и потрескавшийся, его желательно заменить. В противном случае все пары бензина, находящиеся в баке, будут просачиваться в салон.

Установка

Итак, аккуратно извлеките конструкцию из резервуара. Для демонтажа старого элемента потребуется снять противоотливное стекло. Сама помпа плотно лежит в пазах на защелках. Для его удаления не нужно использовать ключи или другое оборудование. Достаточно легко потянуть за руку и снять его с сиденья.Также заменить сетку (фильтр грубой очистки). Затем установите новый элемент в те же пазы и не забудьте надеть пластиковый стаканчик. Аккуратно поместите все в бак и закрутите болты, заклеив все резинкой. На этом вся замена закончена.

Стоимость

На новый ТНВД ВАЗ-2112 цена колеблется от 1200 до 2000 руб. Что примечательно, «бошевский» элемент оказался самым дешевым. Насосы для двенашки, конечно же, никто в Германии делать не будет.

Это дешевая китайская подделка.Поэтому лучше купить саратовскую помпу. Прослужит намного дольше своего аналога. Также обратите внимание, что большая часть предметов продается уже в модуле (в комплекте со всеми трубками, фильтрами, стаканами и т.д.). Это значительно ускоряет процесс замены.

Полезный совет

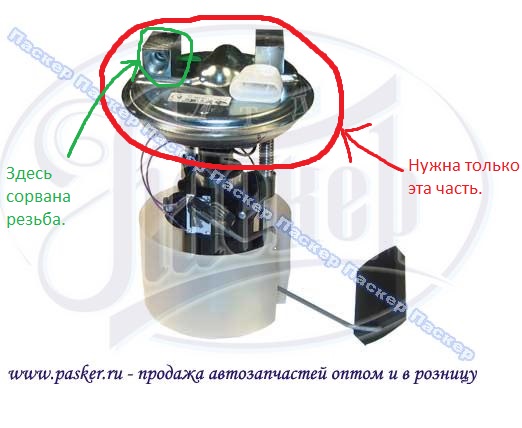

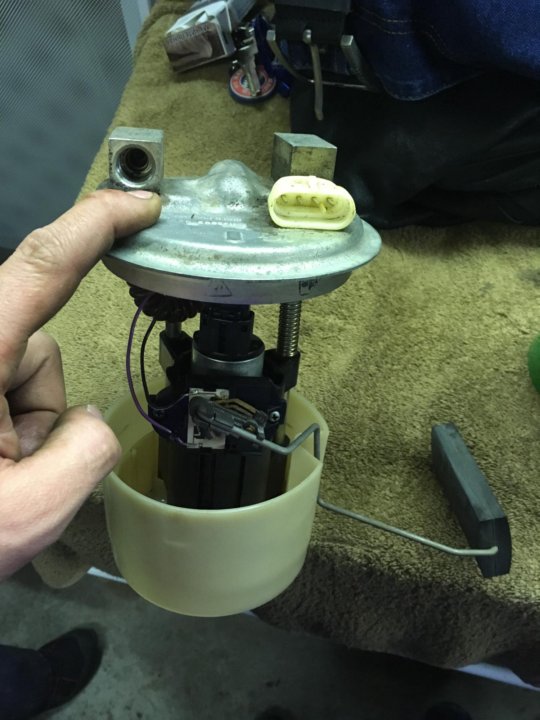

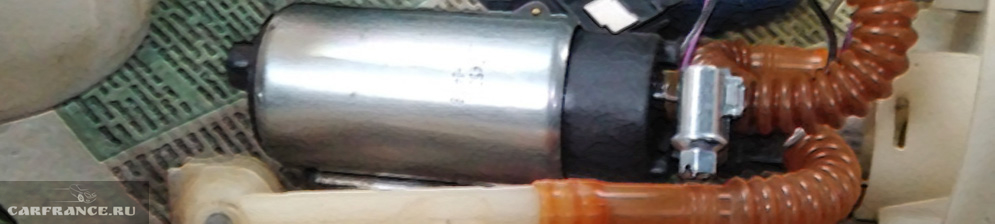

При замене топливного насоса на ВАЗ-2112 следите за тем, чтобы крышка элемента была максимально чистой. Недопустимо, чтобы грязь от него попала в бак. Может запросто засорить фильтр грубой очистки (частично попадет в новый ТНВД ВАЗ-2112), из-за чего опять придется ремонтировать.Чистить лучше куском тряпки, предварительно смоченной в бензине или «Уайт-спирите».

Заключение

Итак, мы разобрались, что делать, если не работает бензонасос на ВАЗ-2112 и по каким признакам определить неисправность этого механизма. Как видите, изменить элемент можно вручную минимальным набором инструментов. Замена топливного насоса займет у вас не более 40 минут. Это простая процедура, которую могут повторить даже новички.

Карбюраторный 16 клапанный двигатель ВАЗ.Ставим готовый двигатель

Сердце автомобиля ВАЗ 2109 это его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единый блок и закрепляется в моторном отсеке.
16 клапанный двигатель ВАЗ 2109, по сравнению с 8 клапанным, отличается лучшей тягой при достижении ими больших оборотов. В данной статье рассмотрен вопрос как переделать карбюраторный мотор в 16 клапанном двигателе на ВАЗ 2109 на инжекторный двигатель.

Особенности инжекторного двигателя на автомобилях ВАЗ 2109

На автомобиль ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
• Шестнадцатый топливный имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, счет шкива коленвала.
• Поэтапно-распределительный впрыск — система питания агрегата.
• Управляет контроллером двигателя.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распредвалов, генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Задний — масляный фильтр, градуировка коллектора, датчик положения коленчатого вала.
• Передний — впускной коллектор, с форсунками топливной рампы, датчик детонации, щуп уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой находятся: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна методом литья.
• Цилиндры дробленые в блок, имеют номинальный диаметр 82 миллиметра.Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
  Обозначение класса цилиндра выполнено латинскими буквами, под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Блок цилиндров со специальными болтами в нижней части монтируется, со съемными крышками, пятью подшипниковыми опорами. Чехлы не взаимозаменяемы, специально разбросаны по внешней поверхности.
  От осевого перемещения коленчатого вала предохраняет установка упорного полууловителя в гнезда на средней опоре.Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
  Полчаса или обе замены при увеличении осевого зазора коленчатого вала более 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников стальные алюминиевые, тонкостенные. На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавки.
  Отсутствуют проточки на нижних коренных вкладышах, верхних вкладышах на третьей опоре и вкладышах шатунных.
• На автомобиле ВАЗ 2109 с 16-ти коленчатым валом клапанный двигатель изготовлен из высокопрочного чугуна, имеет пять коренных и четыре шатунных шейки. Он имеет восемь противовесов, отлитых одновременно с валами.
• Масло к шатунным шейкам подается из коренных сквозных, просверленных в коленчатом валу каналов, закрытых пробками.
• Коленчатый вал установлен перед приводом распределительного вала. Он соединен с ним, он служит гасителем колебаний коленчатого вала.
• За коленчатым валом закреплен маховик со стальным зубчатым венцом, который служит для запуска стартера двигателя.
• Поршни из алюминия. В продольном сечении сечение юбки конической формы, в поперечном сечении имеет овальную форму.
  На наружной поверхности вверху выполнены три канавки, для установки поршневых колец. Для нижнего наружного кольца А отверстия выполнены в канавке, масло со стенок цилиндра направляется на поршневой палец.
  На днище поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленчатого вала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к выходу из строя «ступенчатого» кольца, образующегося вверху при износе цилиндра. .

Кольца поршневые двухверхние компрессионные.
Не допускают прорыва в картер двигателя газов и способствуют выносу теплового поршня в цилиндр:

• Устанавливается головка разделяемая на четыре цилиндра. Он изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, усиленная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка крепятся винтами.
Головка центрируется на блоке с двумя втулками:

• По обеим сторонам головки вверху по пять опор, для установки распредвалов.
• 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждой из них восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распределительные валы приводятся во вращение от коленчатого вала с помощью зубчатого ремня.
  Опорный ролик находится под нажимным распределительным валом, а натяжной — под выпускным.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий работу датчика фаз.
  Для сборки узла на шестернях привода имеются установочные метки: на шкиве коленчатого вала она должна совпадать с меткой, имеющейся на корпусе масляного насоса, а метки на пуласе распредвала с метками приводов распредвала, расположенными на его передней крышке.
• В головку блока цилиндров запрессованы металлокерамические седла и латунные направляющие втулки клапанов. Внутри последних имеются канавки для смазки: на всю длину они выполнены на втулках впускных клапанов и до 1/2 длины отверстия на впускных втулках.
  От загрязнения отверстия предохраняют масляными крышками, детали из маслостойкой резины.
• V-образные в два ряда стальные вентили. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротракторами от кулачков распредвала. Смещение на один миллиметр оси кулачка относительно оси гидротерапевта позволяет корпусу гидротрода поворачиваться вокруг своей оси.
  За счет этого равномерно изнашивается. Работа гидротерапевтов осуществляется с постоянной подачей масла под давлением.
  Обеспечивается каналом, расположенным в ГЦ, который имеет обратный шаровой кран, предотвращающий после остановки двигателя сливы из масляных каналов и каналов подвода масла к шейным коржам, расположенным в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распределительных валов. Неисправный гидротермостат нужно менять, ремонту он не подлежит.

• Клапан закрывается под действием одной пружины. Она опирается на шайбу нижним концом, а верхним на тарелку, которую держат две сухари.
  Складные кранчи снаружи выполнены в виде усеченного конуса, внутри — трех упорных пыльников, которые входят в шток клапана, паз.
• На автомобиле ВАЗ 2109 16 клапанный двигатель оборудован комбинированной смазкой. Коренные и шатунные подшипники, гидрораспределители, шейки и слои распределительных валов смазываются под давлением.
  На стенки цилиндров, затем на пальцы и, распределительные валы, толкатели, на днище поршней и стержни клапанов брызгает масло. Самостоятельно смазывал остальные узлы двигателя.
• Масляный насос устанавливается на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ваз 2109 в 16 клапанный инжекторный

При переделке карбюраторного двигателя в инжекторный можно наблюдать большую разницу в поведении автомобиля. Даже ухудшение некоторых характеристик мотора до достижения им 2000 об/мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об/мин. Двигатель легко выходит на ровную прямую дорогу.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, которая снабжена ресивером и коллекторами.
• Дроссельная форсунка, в которой есть датчик, контролирующий, в каком положении находится дроссельная заслонка.
• Датчик детонации.
• Холостой ход регулятора.
• Штаны с кислородным датчиком.
• Видео.
• Датчик, показывающий массовый расход воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фаз.
• Высоковольтная проводка.
• Проводка на форсунки и под капот.
• Бензин в сборе.
• Указатель уровня масла.
• Магистраль и трубки подачи топлива.
• Генератор.
• Рампа с насадками.
• Контроллер ВС 5.1…-42
• Датчик положения коленчатого вала.
• Датчик скорости.
• Проводка к АЗС.
• Кронштейн для генератора.
• Устройство для натяжения ремня.
• Стержни.
• Шкив коленчатого вала и генератор.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с отбором под ДПКВ.

Совет: Хотя все работы можно выполнить, не снимая блок, но для удобства двигатель лучше снять.

Инструкция по проведению работ включает:

• GB, бензобак, топливные трубки сняты.
• Демонстрация всей системы зажигания.
• Генератор, термостат и все ремни и шкивы очищены.
• Установлен новый бензобак с топливным насосом. Фото представлено ниже.

• Отсоедините патрубки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена изделий небольшая, поэтому лучше все заменить.
• Снятый поддон.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена нужна потому, что старые имеют меньшую степень сжатия. К тому же в них нет специальных выемок, которые нужны для клапанов нового ГБЦ.
• Масляный насос меняется на устройство, имеющее заправку для ДПКВ на крышке.

• Замена форсунок всей системы охлаждения.
• Выполняются подготовительные работы по установке 16 клапанной головки. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно рассверлить до 12 миллиметров, а болты от старой головки короче.
• Топливные магистрали нужно брать от модели автомобиля с инжекторным двигателем. Они устанавливаются на имеющиеся штатные места.
• Топливный бак подключается к магистралям, предварительно установив его на место.
• Выполняется проводка к топливному насосу от блока управления.
• Остались старые провода для датчика уровня топлива.

Совет: Новую проводку можно не удлинять, а в стенке моторного отсека прорезать лишнее отверстие.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Замена насоса.
• Установлен новый Сапун для вентиляции картера, который приобретается одновременно с маслощупом.

Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы, где детали прилегали, и обработайте их рядом. Это уменьшит сопротивление внутри конструкции.

• Термостат устанавливается от автомобиля с инжекторным двигателем.
• Соединение для форсунок охлаждающей жидкости.
• Задняя крышка устройства газораспределения, ролики, шкивы монтируются.
• Устанавливается по меткам ремня.
• Устанавливается с приводом от генератора. Кронштейн, верхний натяжитель, болт генератора. Все предметы куплены.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхний натяжитель используется из старого один болт и один новый, для чего на блоке есть отверстие.
• Установлены все датчики: на крышке масляного насоса — ДПКВ, возле шкива вала впускного РУ — датчик фаз, в блоке — , а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлены новые от инжекторной модели.
• Клапанная крышка посажена на герметик.
• Модуль зажигания, дроссель, ресивер, гофра, Свечные провода выставлены. Поддерживает проводку к датчикам.
• Поставил воздушный фильтр, новый трос.
• Установить новую крестовину, резонатор. Глушитель может оставаться старым.
• Масло, охлаждающая жидкость, бензин.
• Проводка подключается в салоне к приборной панели и замку зажигания.

Как переоборудовать на автомобиль с карбюратором Двигатель ВАЗ 2109, с 16 клапанным двигателем инжекторного типа хорошо видно на видео.После проведения всех работ под капотом будет совсем другой, приятный вид двигателя автомобиля ВАЗ 2109.

Объект переделки применяется к двигателю карбюраторной модификации 21083 от ваз моделей 2108, 2109, 21099. Основная цель — переделка В 16-клапанный инжектор путем установки блока цилиндров от ВАЗ 2112.

Испытания ВАЗ-2109, на который устанавливалась 16-клапанная головка, показал большую разницу в поведении автомобиля относительно с привычной для него системой питания.На малых оборотах (до 2000 обмин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с более чем двигателем компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов в минуту, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• GBC 16V,
• с манипуляторами и ресивером,
• датчик детонации,
• дроссельная трубка с датчиком положения дроссельной заслонки, регулятор холостого хода,
• ДМРВ,
• приемная трубка выхлопной системы с термостатом постоянного тока,
• 0 с датчиком 90 ,
• оба ролика,
• шкивы распредвалов,
• датчик фаз,
• крышка механизма газораспределения
• комплект проводки
• контроллер,
• полностью укомплектованный указатель уровня масла и бензобака,
• 0 ,
• датчик положения кВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленвала
• шатуны
• привод генератора,
• датчика положения,
• выхлопная система В комплекте.

Порядок выполнения работ

Все операции можно выполнять не снимая агрегат, но гораздо удобнее будет работать, если снять.

• Снята головка блока, все топливные трубки, штатный бензобак, полностью разобран, снят термостат, генератор, все ремни и ролики.
• Форсунки системы охлаждения отсоединены. Некоторые из них можно использовать, но не стоит, ведь комплект двигателя КМАЗ 2112 стоит совсем недорого.
• Снятый поддон. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятые» шатуны. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также нет специальных насечек для клапанов нового ГБЦ.
• Масляный насос заменяется на другой, на крышке которого есть выборка для ДПКВ. Конечно, можно заменить только крышку, но без мощного шестигранника ее снять невозможно.
• Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить некоторые старые насадки. В датчике, включающем вентилятор, надобность отпадает.
• Подготовка к установке 16-клапанной головки. Несмотря на то, что расположение креплений совпадает, все-таки болты с предыдущей головки придется укоротить, а в новой дырке необходимо сверлить сверлом х12.
• Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак Устанавливается на место и подключается к магистралям. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старые.
• Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
• В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба Х8.
• Навесной насос от ВАЗ-2112.
• Для вентиляции картер заменен на новый от ВАЗ-2112, куплен вместе с масломерным щупом.
• Головка монтируется, при этом старая прокладка заменяется на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для чего в местах сопряжения необходимо удалить все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
• Термостат установлен ОТ. инжектор Двигатель «Самара» — 21082.
• Форсунки системы охлаждения подключены.
• Задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112 монтируются.Ремень устанавливается по меткам, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь комплект продается в сборе.
• Все датчики установлены на место. Датчик температуры остается старый, а для термостата необходимо купить новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. Воздушный фильтр установлен на место, установлен трос привода дроссельной заслонки от 21103.
• Навесная выхлопная система. Можно оставить старый глушитель, а вот коллектор, «штаны» и резонатор придется купить новые.
• Подключена проводка к замку и приборной панели. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем начинать такую ​​переделку, нужно ответить на главный вопрос: Стоит ли игра свеч? На разборке можно найти готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации таких переделок можно столкнуться с некоторыми проблемами, то в Украине двигатель на автомобиле считается не более чем обычной запчастью.

Мощность двигателя такого автомобиля, как ВАЗ 2114, очень многим автолюбителям может показаться недостаточной.Однако это можно исправить. Думаем как переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с подобным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Так переделать 8 клапанный двигатель на 16 клапанный ВАЗ 2114?

Есть вопрос о разнице в мощности автомобиля. Например, мощность машины, объем двигателя которой достигает 1,5 л, а количество лошадиных сил равняется 77, можно значительно повысить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому стоит разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратнее разобрать двигатель.Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно крайне осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как мастера справляются с этой задачей, а уже после этого разбирать самостоятельно.

Под крышкой клапана. Можно обнаружить множество неприятных дефектов, в том числе плохое состояние ролика. Головка блока цилиндров тоже может выглядеть в лучшем виде, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных элементов. Лучше заменить каждый из них. Он повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшее время.

Лучше всего установить бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для выполнения этой несложной операции двигатель необходимо разобрать.Стоит предупредить, что многие детали придется заменить.

К ним относятся:

• тюбик с тосолом;
• масляный насос;
• масло картера;
• различные датчики;
• коленвал и многое другое.

Несмотря на внушительный список, метод, описанный ниже по тексту, действительно помогает сделать автомобиль еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе улучшения двигателя необходимо доработать болты.Они используются для крепления 16-клапанной головки. Для апгрейда мотора ВАЗ не нужно менять блок цилиндров, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует подгонять не только по диаметру, но и по длине.

Важная информация. Дыры, которые можно найти в кладке, тоже нуждаются в доработке. Они должны идеально соответствовать размеру болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

Шатуны ВАЗ 2114.

Необходимо сделать это при сборке цилиндров.

Вот и подошли мозги по доработке и подгонке проводки.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков также отличается. Это означает, что может потребоваться удлинение проводки.

После того, как двигатель собран, нужно доработать проводку.Если автовладелец не хотел бы получать лишние финансовые траты, то ему необходимо оставить модуль зажигания, затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанный Особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Необходимо использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина равна 16-клапанной.

Для облегчения прохода этих болтов в отверстие их следует предварительно просверлить. Если выставить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

ГБЦ ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии выполнить эту операцию самостоятельно, лучше помочь квалифицированным мастерам с достаточным опытом. Они обязательно сделают все правильно и так.

Дополнительная возможность увеличения мощности автомобиля заключается в тюнинге выпускного коллектора. Это отличный способ для того, чтобы еще больше увеличить мощность своих автомобилей.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который сможет произвести грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своего автомобиля на высоких оборотах коленвала. Стоит ли этим заниматься и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автолюбителям, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет довольно хорошие ходовые качества, требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто подвергается тюнингу.Замена двигателя 8 CL на более совершенную модель имеет свои преимущества:

1. Увеличение мощности.
2. Улучшение звуковых характеристик На высокой скорости.
3. Эффективное использование топлива благодаря системе впрыска.
4. Более стабильная работа Блок питания.
5. Не требует постоянной установки клапанов.

Но есть и недостатки:

1. Для замены в вашем гараже нужно много деталей и инструментов.
2. На низких оборотах двигатель на 16 кл вниз чуть хуже своего 8-клапанного аналога.

Два варианта замены:

1. Установка целого двигателя от модели 2112. В этом случае придется заменить не столько детали, сколько стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга.Также понадобится топливная трубка подходящего диаметра (можно взять стальную, но лучше медную) и бензобак от той же 12-й модели. Далее проводятся такие работы:

1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства необходим кран, так как весь узел сборки. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу же проверить состояние сальников и колодок, если агрегат б/у.Проверьте натяжение ремня.
3. Далее необходимо заменить всю топливную систему: Бак, АЗС, топливопроводы.
4. Отличная замена баку «девятки» аналог от 2112. Детали по размерам совпадают, но имеют другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше согнуть.
6. Теперь можно наслаждаться проводкой форсунки. Если «девятка» выпуска 2002 года и моложе, то особых проблем с подключением проводов не будет, а для старых моделей новые отверстия придется делать вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их размещают под днищем и крепят шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное не подходит. Ищи подходящие, заменяй — можно устанавливать. Если редуктор не менять, то придется болгаркой гонять.
10. На стартере придется поменять бендикс с 12 на 9 зубьев.
11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает расставить все детали по местам.

Как работают системы впрыска топлива

Алгоритмы управления двигателем довольно сложны. Программное обеспечение должно позволить автомобилю соответствовать требованиям по выбросам на 100 000 миль, соответствовать требованиям EPA по экономии топлива и защищать двигатели от неправильного использования. Кроме того, есть десятки других требований, которые необходимо выполнить.

Блок управления двигателем использует формулу и большое количество справочных таблиц для определения ширины импульса для заданных условий работы.Уравнение будет представлять собой ряд многих факторов, умноженных друг на друга. Многие из этих факторов будут получены из справочных таблиц. Мы проведем упрощенный расчет ширины импульса топливной форсунки . В этом примере наше уравнение будет иметь только три фактора, тогда как реальная система управления может иметь сто или больше.

Ширина импульса = (Базовая ширина импульса) x (Коэффициент A) x (Коэффициент B)

Для расчета ширины импульса ЭБУ сначала ищет базовую ширину импульса в справочной таблице.Базовая ширина импульса является функцией скорости двигателя (об/мин) и нагрузки (которую можно рассчитать по абсолютному давлению в коллекторе). Допустим, обороты двигателя 2000 об/мин, а нагрузка 4. Находим число на пересечении 2000 и 4, что составляет 8 миллисекунд.

оборотов в минуту Нагрузка 1 3 5

+
	2		4
1000	1	2	3	4	5
2000	2	4	6	8	10
3000	3	6	9	12	15
4000	4	8	12	16	20

В следующих примерах A и B являются параметрами, поступающими от датчиков. Допустим, A — это температура охлаждающей жидкости, а B — это уровень кислорода. Если температура охлаждающей жидкости равна 100, а уровень кислорода равен 3, справочные таблицы говорят нам, что Фактор A = 0,8 и Фактор B = 1,0.

9

	фактор			фактор B
0	1.2		0	1.0
25	1.1		1	1,0
50	1.0		2	1,0
75	0,9		3	1,0
100	0,8		4	0. 75

Итак, поскольку мы знаем, что базовая ширина импульса является функцией нагрузки и оборотов в минуту, и что ширина импульса = (базовая ширина импульса) x (коэффициент A) x (коэффициент B) , общая ширина импульса в нашем примере равна:

8 x 0,8 x 1,0 = 6,4 миллисекунды

Из этого примера видно, как система управления вносит коррективы. С параметром B в качестве уровня кислорода в выхлопных газах справочная таблица для B представляет собой точку, в которой (по мнению разработчиков двигателя) слишком много кислорода в выхлопных газах; и соответственно ЭБУ урезает топливо.

Реальные системы управления могут иметь более 100 параметров, каждый из которых имеет собственную справочную таблицу. Некоторые параметры даже меняются со временем, чтобы компенсировать изменения в работе компонентов двигателя, таких как каталитический нейтрализатор. И в зависимости от частоты вращения двигателя ЭБУ может выполнять эти расчеты более ста раз в секунду.

Чипы производительности
Это подводит нас к обсуждению микросхем производительности. Теперь, когда мы немного понимаем, как работают алгоритмы управления в ЭБУ, мы можем понять, что делают производители высокопроизводительных чипов, чтобы получить больше мощности от двигателя.

Чипы производительности производятся компаниями послепродажного обслуживания и используются для увеличения мощности двигателя. В ECU есть микросхема, которая содержит все таблицы поиска; чип производительности заменяет этот чип. Таблицы в чипе производительности будут содержать значения, которые приводят к более высоким расходам топлива при определенных условиях вождения. Например, они могут подавать больше топлива при полностью открытой дроссельной заслонке на каждой частоте вращения двигателя. Они также могут изменить момент зажигания (для этого тоже есть справочные таблицы). Поскольку производители производительных чипов не так озабочены такими вопросами, как надежность, пробег и контроль выбросов, как производители автомобилей, они используют более агрессивные настройки в топливных картах своих производительных чипов.

Для получения дополнительной информации о системах впрыска топлива и других автомобильных темах перейдите по ссылкам на следующей странице.

ВАЗ 2112 16 клапан не заводится.

ВАЗ 2110 не заводится стартер Довольно часто владельцев отечественных автомобилей интересует вопрос, почему крутит стартер, но ВАЗ 2110, 2112, 2114 не заводится. Такой неприятный момент может наступить в самый неподходящий момент, в любое время года, вдали от сервисных центров или ремонтных мастерских.Каждому водителю этих моделей желательно ознакомиться со списком возможных неисправностей. Это позволит в ряде случаев самостоятельно найти возникшую проблему, а затем устранить ее и продолжить эксплуатацию машины.

Стартер крутит, но ВАЗ 2110, 2112, 2114 и 2115 не заводится. чаще всего это происходит в холодное время года, а если за автомобилем нет должного ухода и обслуживания, то может случиться в любой момент. В этой статье мы постараемся подробно рассмотреть все возможные проблемы с запуском двигателя в любое время года. Такие проблемы могут возникать как с карбюраторными моделями, так и с инжекторными силовыми агрегатами.

Почему не заводится двигатель

Трудности с запуском или его невозможность могут возникнуть по самым разным причинам. Виновников следует искать в таких приборах:

1. Неисправности топливной системы для всех типов двигателей;
2. Проблемы в электрооборудовании машины.

Также следует учитывать, что пуск двигателя в мороз существенно отличается от проведения этой операции при плюсовых температурах.Проблем с аккумулятором и стартером касаться не будем, будем считать, что с ними все в порядке, поэтому остановимся только на проблемах силового агрегата.

Топливная система, что с ней не так?

Принцип подачи топлива в карбюраторных и инжекторных моделях двигателей разный, но периодические неисправности во многом схожи. Подача топлива в обеих системах осуществляется бензонасосом. В карбюраторной модели он имеет механический привод, в инжекторных – электрический насос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, что может привести к сбоям при попытке запуска двигателя.

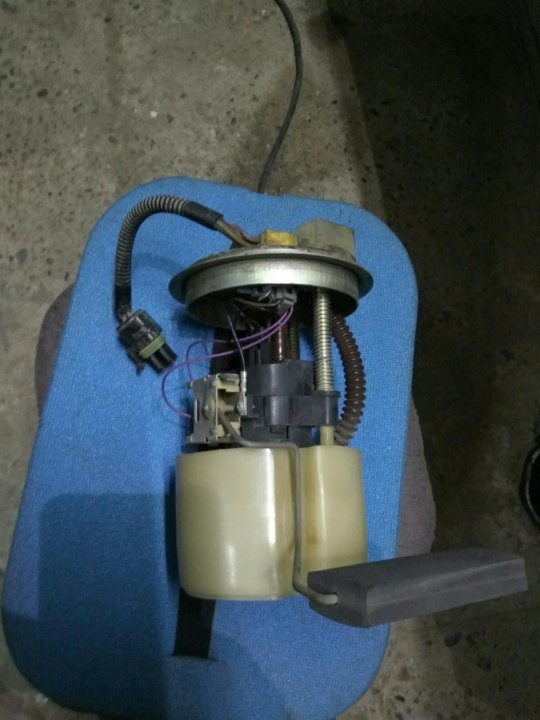

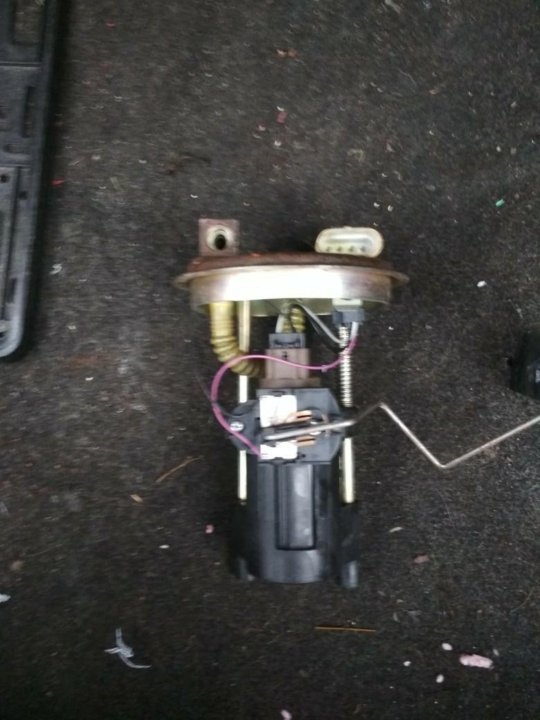

Бензонасос с электроприводом может не работать из-за отсутствия напряжения питания на его клеммах. Виновником такой ситуации может быть перегоревший предохранитель или оборванные провода. Проблемы могут возникнуть по вине карбюратора, забитые форсунки не дадут запустить двигатель. Но больше всего проблем в топливной системе присуще форсункам.

В таких системах есть несколько датчиков, которые следят и регулируют работу силового агрегата.Выход из строя ДПКВ сделает невозможным запуск мотора. Такие неисправности могут возникать из-за неисправности регулятора давления в топливной системе. Не исключен плохой запуск форсунки двигателя со стороны организаторов.

А что может быть с электрооборудованием?

Если есть что подгорать в рабочих цилиндрах, то нужно искать что заставит смесь сгореть. Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи. Не бывает так, что все устройства выходят из строя одновременно, поэтому о них стоит поговорить отдельно.

Будем считать, что трамблер установлен правильно, в таком случае сбой может произойти через поломку крышки или бегунка, выход из строя датчика Холла. Однако чаще всего причина в плохом контакте в разъеме питания распределителя зажигания. Проблемы могут быть вызваны модулем зажигания или катушками, которые не генерируют высокое напряжение для образования искры на свечах зажигания.

Форсунки работают совместно с модулями зажигания, которых обычно по два на двигатель. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндров. В этих системах проблематичным может быть электронный блок управления, который вырабатывает управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменив его. То же самое можно сделать и с модулями зажигания.

Иногда неисправность может исходить от катушки высокого напряжения. он не генерирует напряжение, которое может привести к воспламенению воздушно-топливной смеси. Проверить его работу можно, если выкрутить свечу зажигания из цилиндра и вместе с высоковольтным проводом обеспечить ее контакт с массой двигателя. В это время нужно крутить стартер и наблюдать за свечой. Отсутствие искры свидетельствует о неисправности катушки зажигания.

Нельзя не остановиться на таких элементах систем зажигания, как свечи зажигания. Именно они воспламеняют горючую смесь в рабочих цилиндрах двигателя.В процессе их эксплуатации металлические части их электродов выгорают, после чего зазор увеличивается, пуск двигателя становится более трудным, а то и невозможным. Регулярно проверяйте состояние свечей зажигания, особенно их зазор. тогда проблем можно избежать.

Можно еще продолжить рассмотрение ситуаций, когда стартер крутит, но ВАЗ 2110, 2112, 2114 не заводится. Учесть абсолютно все случаи просто невозможно, но во избежание подобных ситуаций делайте это своевременно. регламентные работы при обслуживании машины используйте только качественные рабочие жидкости.

Не заводится ВАЗ 2110 инжекторный стартер крутит

С ситуацией, при которой ваш автомобиль не заводится, наверное, сталкивался каждый автолюбитель и удовольствия от этого мало, особенно если это происходит в пути.

Для начала рекомендуется провести общую диагностику двигателя и попытаться выявить неисправность. В этой ситуации для определения неисправности силовой установки ВАЗ 2110 рекомендуется проверить все рабочие системы двигателя, следуя от общего к частному.

Стартер крутит, но двигатель не заводится.

То, что при повороте ключа двигатель начинает вращаться под действием крутящего момента стартера, не является плохим признаком. Это указывает, в первую очередь, на то, что неисправность кроется в неисправности одной из систем, а именно системы подачи топлива, системы подачи воздуха или системы зажигания. (Случаи поломок кривошипно-шатунного и газораспределительного механизмов не учитываются, так как эти поломки крайне редки).

Возможные неисправности системы подачи топлива ВАЗ 2110

Одними из основных неисправностей системы подачи топлива являются:

• выход из строя топливного насоса.

Для диагностики работы ТНВД необходимо снять шланг с топливной рампы и проверить давление в системе. При необходимости давление измеряется специальным манометром. В случае отсутствия давления в топливной магистрали необходимо проверить исправность топливного насоса, а также правильность работы электрической цепи.

Засорение форсунки Топливные форсунки можно проверить, сняв топливную рампу. Исправная топливная горелка должна распылять топливо до парообразного состояния. Неисправная или забитая форсунка, не распыляет, бензин может вообще не течь, либо утекать ручьем.

Непроницаемость всех форсунок также может свидетельствовать о неисправности ЭБУ автомобиля.

Типичные неисправности системы зажигания ВАЗ 2110

При полной исправности системы подачи топлива и распределенного впрыска следует проверить исправность системы зажигания автомобиля.

В данной системе возможны неисправности следующих узлов:

1. Неисправность свечи зажигания. Как правило, при выворачивании 1-2 свечей машина заводится, но хватка двигателя сильная или слышная.
2. Поломка высоковольтных проводов, при несвоевременной замене бронепроводов, они могут выйти из строя. Соответственно, на свечи не будет подаваться напряжение.
3. Отказ модуля зажигания. Преобразователь электрического тока в момент искрения может выйти из строя, в такой ситуации необходимо проверить выходное напряжение.

Возможные неисправности ГРМ

Владельцы автомобиля ВАЗ 2110 очень часто сталкиваются с проблемой — крутит стартер, а машина не заводится. В сегодняшней статье я хотел бы рассказать обо всех причинах данной неисправности, на что обратить внимание в первую очередь и устранить эту поломку своими силами.

Вообще причин, по которым двигатель может не заводиться, очень много, и рассмотреть их все в одной статье невозможно. Однако есть «базовые» условия, необходимые для успешного запуска.Мы обсудим их сейчас.

Почему стартер крутит, а машина не заводится

Для успешного запуска требуется подача топлива под рабочим давлением, воздух и своевременная искра. Также крайне важно приготовить правильную воздушно-топливную смесь. Эти условия следует проверить в первую очередь, когда двигатель отказался запускаться.

Подгоревший контакт реле втягивающего стартера ВАЗ 2110

Затруднения с запуском или его невозможность могут возникнуть по самым разным причинам.Виновников следует искать в таких приборах:

1. Неисправности топливной системы для всех типов двигателей;
2. Проблемы в электрооборудовании машины.

Также следует учитывать, что пуск двигателя в мороз существенно отличается от проведения этой операции при плюсовых температурах. Проблем с аккумулятором и стартером касаться не будем, будем считать, что с ними все в порядке, поэтому остановимся только на проблемах силового агрегата.

Почему не заводится Ваз 2110 — 3 основные причины

Проблемы с аккумулятором

В первую очередь, если ВАЗ 2110 не заводится, но крутит стартер, стоит проверить работу аккумуляторной батареи. Напряжение на клеммах полностью заряженного аккумулятора будет соответствовать значению 12,6 В. При полном разряде оно падает до уровня 10,5 В. Но даже высокое значение напряжения аккумулятора на холостом ходу не гарантирует его стабильной работы, которые будут более подробно обсуждаться ниже.

Следует понимать, что свинцово-кислотные аккумуляторы не терпят полного разряда. Кроме того, их мощность может быть значительно снижена по количеству рабочих циклов и общему сроку службы. Таким образом, аккумуляторная батарея с высоким уровнем нагрузок на холостом ходу, при отключенных электроприемниках, может быть не в состоянии обеспечить необходимую мощность для стартера. Как я могу это проверить?

Определить факт отсутствия в аккумуляторе резерва необходимой емкости (Ампер-часы) можно с помощью того же мультиметра, который считывает уровень напряжения на клеммах аккумулятора в момент пуска двигателя.Если напряжение падает ниже 10,5 В, то аккумулятор полностью разряжен или вышел из строя и не способен запустить стартер ВАЗ-2110.

Среди основных причин саморазряда аккумулятора можно выделить следующие:

1. вышел из строя генератор или не работает регулятор напряжения;
2. ключ зажигания, оставленный включенным на длительное время;
3. неправильная эксплуатация аккумуляторной батареи, выход из строя вследствие физического износа и исчерпания ее рабочего ресурса;
4. неисправности проводки.

Для предотвращения проблем с аккумулятором и работой генератора на приборной панели ВАЗ есть специальная индикация. Она сообщает о возможных проблемах с генератором, обрыве ременной передачи от приводного вала к генератору или неисправности аккумуляторной батареи. Если не хотите преждевременно покупать новый аккумулятор — проблемы с генератором надо решать в ближайшие 50-100 км. пробега после появления соответствующей индикации на приборной панели.

Проверка свечей и искр

Если двигатель не запускается в течение пяти секунд, бесполезно крутить стартер.Вы можете попытаться запустить его снова, но вряд ли это принесет пользу. Более того, чрезмерно долгая работа стартера может привести к его перегреву и даже возгоранию.

Если долго пытаться запустить карбюраторный двигатель, то бензин заливает свечи и делает дальнейшие попытки запуска невозможными в принципе. У форсунок есть режим продувки, поэтому свечи можно просушить, не снимая их с автомобиля — нужно лишь нажать педаль газа в пол и повернуть стартер.

Но это полумеры.В первую очередь следует выкрутить хотя бы одну свечу, снова надеть на нее провод и расположить свечу на двигателе так, чтобы между металлической частью свечи зажигания и металлом двигателя было расстояние около трех миллиметров. Включите стартер и убедитесь, что между контактами свечи зажигания проскакивает равномерная искра.

Проверяйте каждую свечу так. Если нет искры ни на одной свече, то глобальные проблемы в системе зажигания.

Проверка топливного насоса и подачи топлива

Принцип подачи топлива в карбюраторных и инжекторных моделях двигателей разный, но периодические неисправности во многом схожи.Подача топлива в обеих системах осуществляется бензонасосом. В карбюраторной модели он имеет механический привод, в инжекторных – электрический насос, создающий высокое давление в топливной рампе. Оба типа насосов имеют встроенные топливные фильтры, что может привести к сбоям при попытке запуска двигателя.

Косвенно определить подачу бензина в цилиндры можно по внешнему виду свечей. Если отвинченная от цилиндра пробка мокрая и пахнет бензином, значит, с подачей топлива все в порядке.Однако лучше убедиться в этом понадежнее.

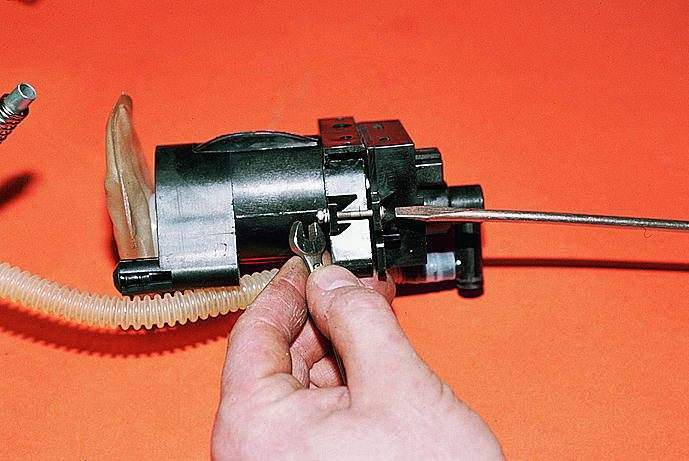

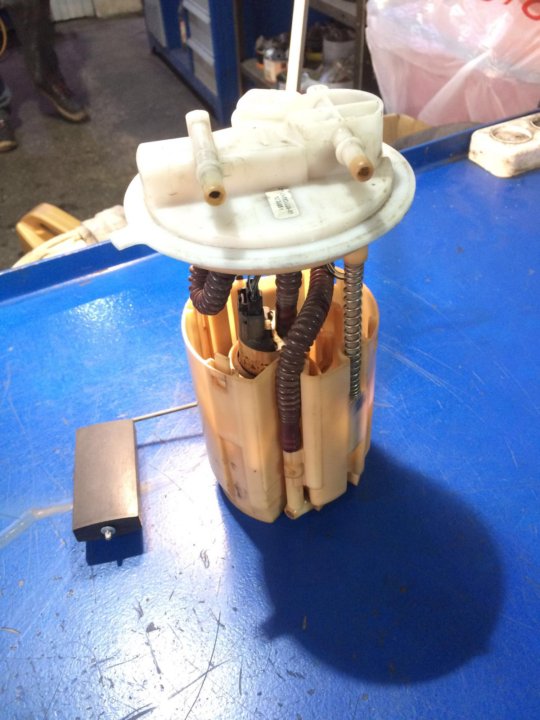

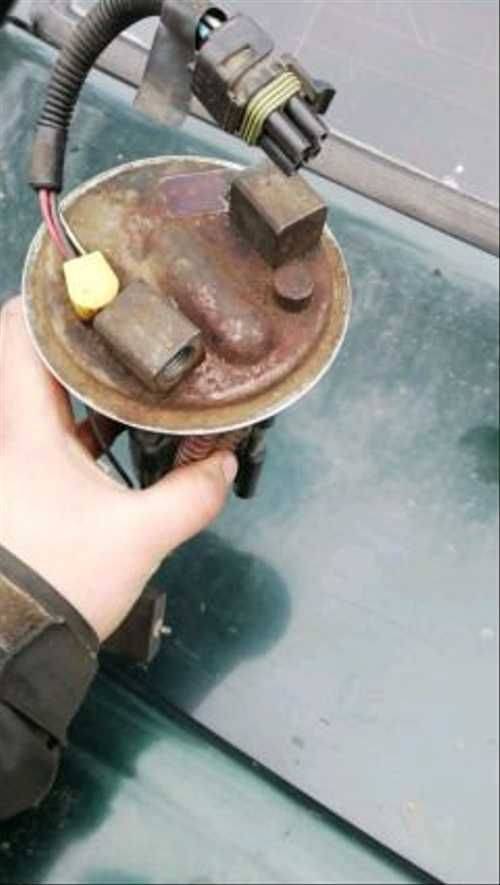

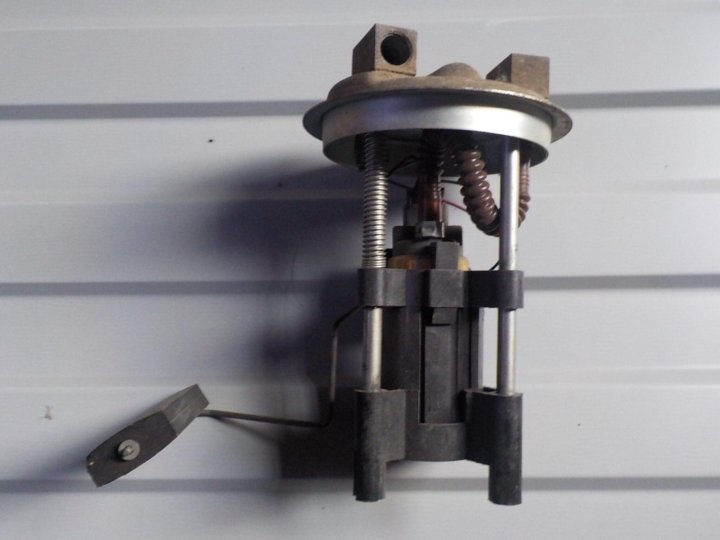

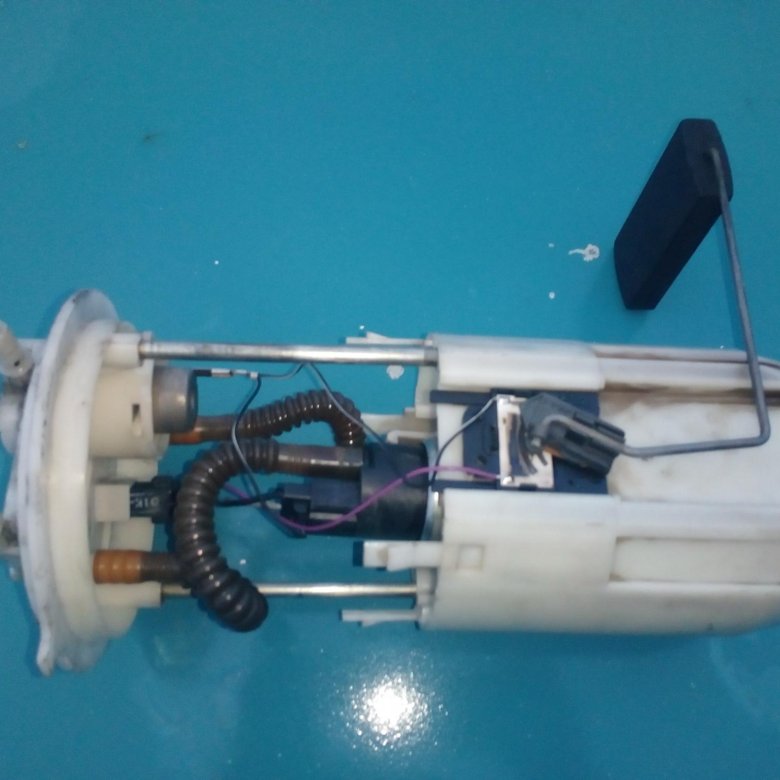

Бензонасос с электроприводом может не работать из-за отсутствия напряжения питания на его клеммах. Виновником такой ситуации может быть перегоревший предохранитель или оборванные провода. Проблемы могут возникнуть по вине карбюратора, забитые форсунки не дадут запустить двигатель. Но больше всего проблем в топливной системе присуще форсункам. В таких системах имеется несколько датчиков, которые следят и регулируют работу силового агрегата.Выход из строя ДПКВ сделает невозможным запуск мотора. Такие неисправности могут возникать из-за неисправности регулятора давления в топливной системе. Плохой запуск инжектора двигателя не исключен организаторами.

На инжекторных двигателях для этого нужно сбросить давление в топливной системе с помощью специального клапана на конце топливной рампы. Отвинтите крышку и нажмите на клапан отверткой. Бензин должен брызнуть из-под клапана. Затем отпустите клапан и включите зажигание.В это время топливный насос должен начать работать, восстанавливая сброшенное давление в системе. Если насос молчит, включите стартер. Когда и при включенном стартере насос не работает, скорее всего, неисправность в его системе питания.

Если насос заработал, то снова проверяем давление в топливной системе, сбросив его через тот же клапан в рейке. В очередной раз брызги бензина говорят о том, что с системой подачи топлива все в порядке.Когда бензин не брызжет и вообще не появляется из-под клапана, то речь может идти о неисправном регуляторе давления топлива в рампе (постоянно стравливает бензин через обратку в бак) или о какой-то пробке в магистрали подачи топлива магистрали (например, из-за замерзания воды в некачественном топливе).

На карбюраторных двигателях проверка подачи топлива значительно проще. Достаточно снять крышку воздушного фильтра, передвинуть рычаг дроссельной заслонки первой камеры карбюратора, имитируя нажатие на педаль газа, и посмотреть, брызжет ли бензин из форсунки.Закачать бензин в карбюратор можно с помощью рычага ручной подкачки, который есть на всех механических бензонасосах.

Обрыв ремня ГРМ

ВАЗ 2110 не заводится, стартер крутит — возможно причина кроется в обрыве ремня ГРМ?

Газораспределительный механизм двигателя приводится в движение шестеренчатым коленчатым валом. Изначально для этой цели использовались цепи, а ремни ГРМ, начавшие широко применяться около двадцати лет назад, вызывали недоверие у автовладельцев.

Несомненными преимуществами ременной передачи перед цепной являются простота конструкции, небольшой вес и низкий уровень шума. Однако не лишен он и недостатков, главный из которых – сравнительно небольшой ресурс ремня ГРМ.

Конечно, неисправный, порванный или ослабленный ремень ГРМ также является причиной того, что ВАЗ 2110 не заводится. Кстати, на стоковых недеформированных моделях двигателя 21120 порванный ремень ГРМ также вызывает деформацию клапанов и требует дополнительного ремонта. В этом случае езда даже после замены ремня без переборки клапанов невозможна.

Проверить наличие искры в свечах зажигания визуально, включив зажигание и прижав наружную металлическую часть свечи зажигания к металлическому неокрашенному кузову автомобиля или к элементам конструкции. Не забывайте, что все электрические части изделия находятся под высоким напряжением, поэтому работать лучше в диэлектрических перчатках. Если нет искры только на одной свече, обязательно проверьте остальные, сделав соответствующие выводы.

Последствия обрыва ремня ГРМ целиком и полностью зависят от конструкции силового агрегата.Чтобы представить, что произойдет в этот момент, нужно обратиться к механике двигателя внутреннего сгорания.

В работающем двигателе поршни непрерывно перемещаются от одной мертвой точки к другой. Во время такта впуска поршень движется вниз и открывается впускной клапан, во время такта выпуска открывается выпускной клапан, поршень движется вверх. В момент, когда поршень находится в верхней мертвой точке, все клапаны должны быть закрыты. При обрыве ремня ГРМ распредвал перестает вращаться, а клапана останавливаются в одном положении.При этом коленчатый вал продолжает вращаться по инерции, а поршни устремляются в сторону открытых клапанов.

В некоторых двигателях, например, 8-клапанный ВАЗ-2111, поршни имеют специальные канавки во избежание контакта с клапанами в случае обрыва. В этом случае никаких последствий не будет, кроме того, что автомобиль не сможет самостоятельно добраться до гаража или мастерской.

Как проверить топливно-воздушную систему ВАЗ 2110

Еще одной причиной, по которой не заводится ВАЗ 2110, может быть неисправная подача топливно-воздушной смеси в двигатель автомобиля.В системе подачи воздуха неисправности возникают крайне редко и сводятся либо к сильно забитому воздушному фильтру, либо к засорению воздушного канала посторонним предметом. В ухоженном личном автомобиле такие неисправности вряд ли возникнут. Но если автомобиль, например, служебный или был куплен недавно, не лишним будет убедиться в целостности фильтра, и тряпки после недавнего ремонта не застрял в канале.

Система подачи топлива в двигатель управляется электронным блоком управления, который, в свою очередь, регулирует соотношение топлива и воздуха по показаниям датчика массового расхода воздуха (ДМРВ) и датчика положения дроссельной заслонки.Если они оба неисправны, неудивительно, что ВАЗ 2110 не заводится.

Далее стоит проверить состояние воздушного фильтра, так как это сделать проще всего. И, если ни одно из вышеперечисленных действий не помогло, необходимо проверить давление в системе, создаваемое при работе топливного насоса. Подсоедините манометр к диагностическому порту топливной рампы и измерьте давление. Его низкий уровень говорит о забитом фильтре помпы, а высокий – о неисправности коробки передач.

Нормальный уровень давления напрямую зависит от типа двигателя, установленного на автомобиль ВАЗ 2110:

1. предел от 284 до 325 кПа является нормальным для двигателей типа 2111, 2112;
2. предел от 364 до 400 кПа является нормальным для двигателей типа 21114, 21124.

Кстати, исправность топливного насоса можно определить и по отсоединению основного шланга подачи газа в рейку и прокачке через него газа в чистую емкость. Исправный насос будет качать как минимум 1.5 литров в минуту. топливо.

Прослушайте также работу стартера. Включается ли основное электромагнитное реле с характерным щелчком и работает ли вообще электромеханический привод блока? Несмотря на то, что конструкция стартера предельно проста, он легко может потерять электрический контакт или выйти из строя коробка передач. В последнем случае будет слышен характерный скрипящий или свистящий звук.

Если стартер не вращается, следует демонтировать его из-под капота автомобиля.Этот процесс не займет много времени, как, собственно, и разборка самого блока. Стоит проверить исправность электрической части мультиметром, «прозвонить» обмотки, разобрать редуктор. Большое количество смазки в нем в холодное время года не дает проворачиваться стартеру.

Проверка электрооборудования ВАЗ 2110

Если есть что подгорать в рабочих цилиндрах, то нужно искать что заставит смесь сгореть.Это значит, что нужно обратить внимание на систему зажигания автомобиля. Это может быть распределитель зажигания, высоковольтная катушка и провода, свечи.

Не бывает так, что все устройства выходят из строя одновременно, поэтому о них стоит говорить отдельно. Будем считать, что трамблер установлен правильно, в таком случае отказ может произойти через пробой крышки или бегунка, выход из строя датчика Холла.

Однако чаще всего причина в плохом контакте в разъеме питания распределителя зажигания.Проблемы могут быть вызваны модулем зажигания или катушками, которые не генерируют высокое напряжение для образования искры на свечах зажигания. Форсунки работают совместно с модулями зажигания, которых обычно по два на двигатель. Один обеспечивает работу 1 и 4 цилиндров, а второй 2 и 3 цилиндров.

В этих системах проблематичным может быть электронный блок управления, который вырабатывает управляющие импульсы для всех систем, включая зажигание. Проверить этот блок можно только заменив его. То же самое можно сделать и с модулями зажигания.

Иногда неисправность может исходить от катушки высокого напряжения, она не генерирует напряжение, которое может вызвать искру для воспламенения воздушно-топливной смеси. Проверить его работу можно, если выкрутить свечу зажигания из цилиндра и вместе с высоковольтным проводом обеспечить ее контакт с массой двигателя. В это время нужно крутить стартер и наблюдать за свечой. Отсутствие искры свидетельствует о неисправности катушки зажигания. Нельзя не остановиться на таком элементе систем зажигания, как свечи зажигания.

Именно они воспламеняют горючую смесь в рабочих цилиндрах двигателя. В процессе их эксплуатации металлические части их электродов выгорают, после чего зазор увеличивается, пуск двигателя становится более трудным, а то и невозможным. Регулярно проверяйте состояние свечей, особенно их зазор, тогда проблем можно избежать. Можно еще продолжить рассмотрение ситуаций, когда стартер крутит, но ВАЗ 2110, 2112, 2114 не заводится.

Учесть абсолютно все случаи просто невозможно, но во избежание подобных ситуаций своевременно выполняйте регламентные работы на машине, используйте только качественные рабочие жидкости.

Пусковое устройство считается одним из основных механизмов системы зажигания любого автомобиля, и автомобили отечественного производства не являются исключением. При поломке этого узла водитель просто не сможет завести двигатель, соответственно, будет невозможна полноценная эксплуатация автомобиля. По каким причинам его нет в ВАЗ 2112 и как поменять этот прибор в случае необходимости – об этом мы поговорим ниже.

[Скрыть]

Возможные неисправности стартера: причины и симптомы

Основные составляющие элементы механизма

Итак, для начала рассмотрим неисправности, при которых не включается стартер на ВАЗ 2112.

Если двигатель не заводится, это не значит, что проблема кроется именно в этом устройстве, поэтому сначала нужно убедиться, что проблема не в разряженном аккумуляторе:

1. Если при попытке завести 2111 с ключ, коленвал проворачивается один раз или слышны частые щелчки прибора, это как раз говорит о том, что аккумулятор разряжен. Также причиной может быть плохой контакт клемм с аккумулятором или отключение или плохой контакт массы механизма.
2. Если при запуске двигателя с ключа слышен только один щелчок, и соответственно двигатель не заводится, скорее всего проблема кроется в подгоревших силовых контактах. В частности, речь идет о электромагнитном реле механизма. Из-за обгорания эти контакты не смогут проводить по себе напряжение. Бывает и так, что двигатель заводится с ключа на ВАЗ 2112, стартер не крутит, но при этом контакты целые, если это так, то причину надо искать в неработающем электродвигателе механизма или его привода.
3. Появление посторонних шумов при работе устройства может быть связано с износом втулок подшипниковых устройств. Кроме того, причина может крыться в износе шеек на валу якоря.
4. Необходимо проверить качество крепления устройства. Не исключено, что проблемы в его работе связаны с ослаблением винтовых креплений. Следует учитывать, что вибрации могут негативно сказаться на функциональности механизма.
5. Также причиной может быть повреждение зубьев привода (автор видео — канал Lexin).

Заключительная диагностика стартера перед заменой

Если стартер на ВАЗ 2112 не дает запустить двигатель, прежде чем приступить к ремонту, следует провести полную диагностику устройства. Сначала потребуется открыть капот и демонтировать элемент воздушного фильтра, для этого нужно открутить болт на корпусе и ослабить хомут на шланге с помощью отвертки.

Сам стартер ВАЗ 2112 находится непосредственно под корпусом воздушного фильтра, процедура диагностики проводится следующим образом:

1. Для начала нужно проверить насколько хорошо подсоединены провода, подходящие к механизму. Есть вероятность, что проблема кроется именно в электрической цепи.
2. Если проводка цела, то включаем оптику. При разрядке аккумулятора свет от фонариков будет слабоват.
3. Снимите провода с разъемов замка зажигания, затем соедините их между собой (провода 30 и 50 в соответствии со схемой авто).При кратковременном замыкании контактов механизм начнет крутить, если да, то причина кроется в замке зажигания.
4. При работе замка дополнительный провод соединяется с разъемом и реле, а также с плюсовой клеммой аккумулятора. В случае срабатывания стартерного блока это может свидетельствовать о неисправности в цепи от аккумулятора до реле.
5. Если эти действия не помогли выявить неисправность, то придется разобрать блок и проверить его более детально (автор видео КВ Автоэлектрик).

Самостоятельный ремонт и замена механизма

Если силовой агрегат не заводится, необходимо отремонтировать стартер ВАЗ.

Эта процедура выглядит так:

1. В первую очередь отключите аккумуляторную батарею, затем отсоедините провод, подсоединенный к тяговому реле.
2. С помощью ключа на 13 потребуется открутить гайку, крепящую плюсовой контакт кабеля, соединяющего аккумуляторную батарею с блоком стартера. После этого саму проволоку можно демонтировать.
3. Далее нужно будет открутить гайки, которыми механизм крепится к картеру сцепления. Для откручивания гаек понадобится ключ на 15.
4. После выполнения этих действий стартовый блок можно снять. Если вы планируете заменить его на новый, то замену можно выполнить на этом этапе. При замене учитывать расположение проводов; ни в коем случае нельзя их путать. Поэтому перед отсоединением проводов желательно их пометить.Если вы не хотите менять механизм, но планируете его ремонт, то можно приступить к его разборке.
5. Для разборки понадобится ключ на 10, которым можно открутить гайку, расположенную на реле, и демонтировать провод, подведенный к стартеру.
6. Винты реле, которыми оно крепится к блоку стартера, необходимо открутить ключом на 8. Сделав это, можно демонтировать реле.
7. После снятия реле можно увидеть прокладку, которая находится между передней крышкой механизма и самим реле.Для разборки его тоже следует снять, но при разборке следует обратить внимание на его состояние. Если вы видите, что уплотнительный элемент изношен и его качество достаточно низкое, то лучше заменить этот компонент.
8. При демонтаже уплотнения необходимо будет снять пружину, а также анкер.
9. Следующим шагом является удаление гаек парковочных шпилек.
10. После выполнения этих действий можно демонтировать механизм со шпилек с самим якорем.После этого необходимо провести тщательную очистку внутренних частей и узлов устройства. Для правильного ремонта следует провести диагностику контактов, а также полностью разобрать щеточный узел и проверить его состояние. В целом процедура ремонта механизма довольно сложная, поэтому не каждый автолюбитель выбирает этот способ – иногда проще просто заменить узел на новый. В частности, это будет необходимо, если процесс ремонта не дал никаких результатов.

Залог успешного ремонта – спокойствие и здравый смысл. Никогда не паникуйте, а определите истинную причину неисправности. Если ВАЗ-2112 не заводится, нужна концентрация и собранность.

Что нужно знать о диагностике

Простой совет: не нужно везти машину на диагностику. В связи с тем, что ноутбуки сейчас есть практически в каждом доме, недобросовестных заведений, где можно пройти такую ​​проверку, очень много. Когда программа не замечает ошибок, они сообщают вам, что с вашим автомобилем все в порядке.По большому счету, этот диагноз можно назвать простым выкачиванием денег.

Правильная диагностика должна выполняться следующим образом:

Сначала считываются ошибки.

Проверяются сигналы, поступающие от датчиков на форсунке.

Измеряется давление, создаваемое топливом.

В самом конце вы должны получить правильный ответ о том, что произошло и что вам предстоит делать с машиной в дальнейшем.

Если у автолюбителя есть инженерная жилка, он может попытаться найти причину, по которой ВАЗ-2112 не заводится.В этом случае вы сможете устранить проблему своими руками, сэкономив на услугах сервиса.

Проверка приборов

Когда было замечено, что ВАЗ-2112 не заводится, нужно было включить зажигание и внимательно посмотреть на приборную панель. Должен отображать аварийный сигнал в виде включенных лампочек:

Низкое давление масла.

Сигнал нормального заряда аккумулятора.

Сигнал проверки двигателя.

Если панель приборов никак не реагирует и не загорается при включении, следует искать причины отсутствия подачи питания.Для этого необходимо проверить крепление клемм на аккумуляторе. Также обратите внимание на предохранители. При исправной приборной панели ремонт ВАЗ-2112 следует продолжать следующим образом. Обратите внимание на лампочку Check Engine.

Эта контрольная лампа загорается при неработающем двигателе и информирует о том, что ЭБУ исправен и питание по нему проходило и проходит. Если индикатор «Check Engine» не горит, следует приступить к проверке всех предохранителей ЭБУ.Они расположены справа от водителя, возле переднего пассажирского сиденья (под бардачком).

В этом месте и вместе с ними расположена так называемая планка, где находятся три реле и предохранительный блок. Первое реле отвечает за ЭБУ. Устройство №2 – запуск вентилятора. А реле под третьим номером работает в связке с бензонасосом. При повороте ключа в зажигании должны щелкнуть устройства номер один и три — это подача электроэнергии на топливный насос и блок управления.Нет необходимости продолжать ремонт ВАЗ-2112 до тех пор, пока лампочка Check Engine не будет исправна.

Если иссякли идеи по ремонту, попробуйте подключить исправный ЭБУ и таким образом проверить. Это определит, является ли он проблемой или нет. Если сигнальная лампа «Check Engine» по-прежнему не работает, скорее всего, неисправен ЭБУ. Без него машина не заведется. Говоря о цене ЭБУ, стоит отметить, что это недешевая вещь. Стоит около 100 долларов. Некоторые запчасти на ВАЗ-2112 стоят достаточно дорого.- один из них. По сравнению с тем, что цена на сам автомобиль ВАЗ-2112 составляет от 150 тысяч рублей, вряд ли кто-то будет покупать запасной агрегат.

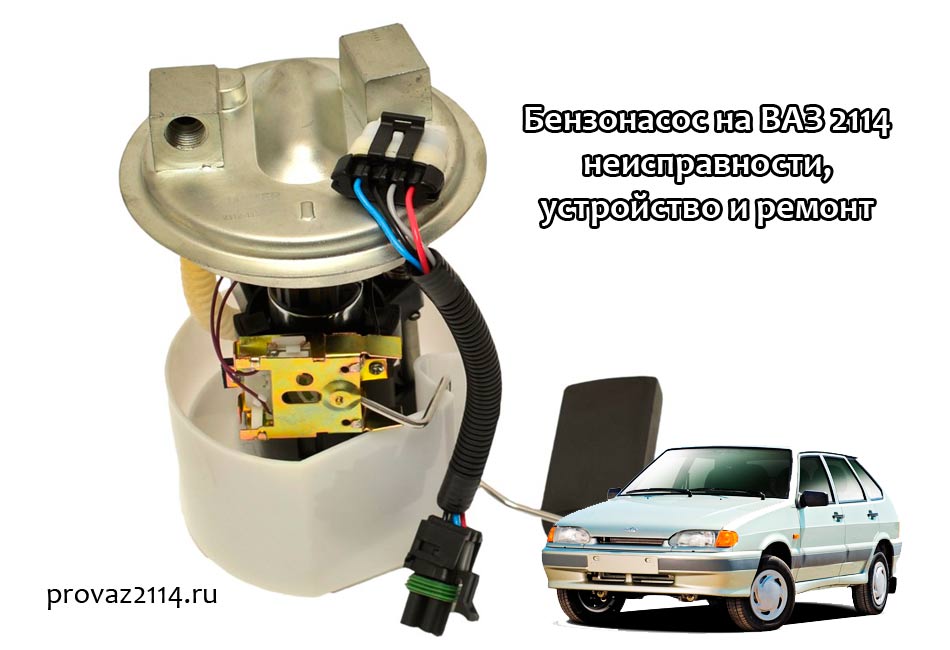

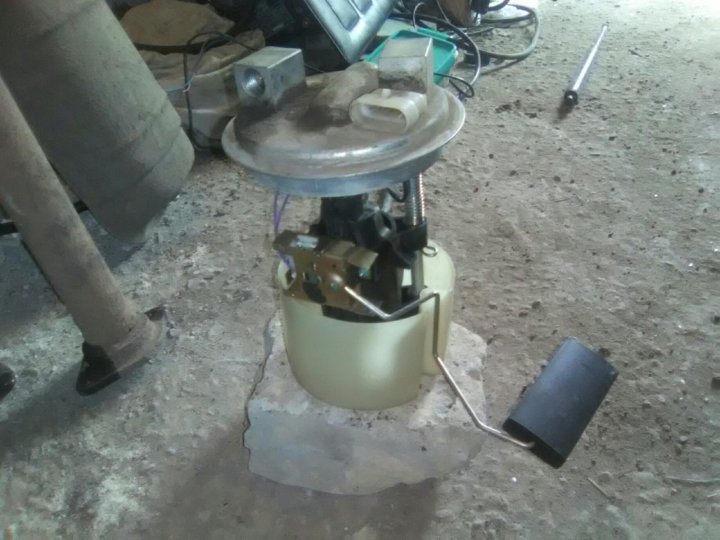

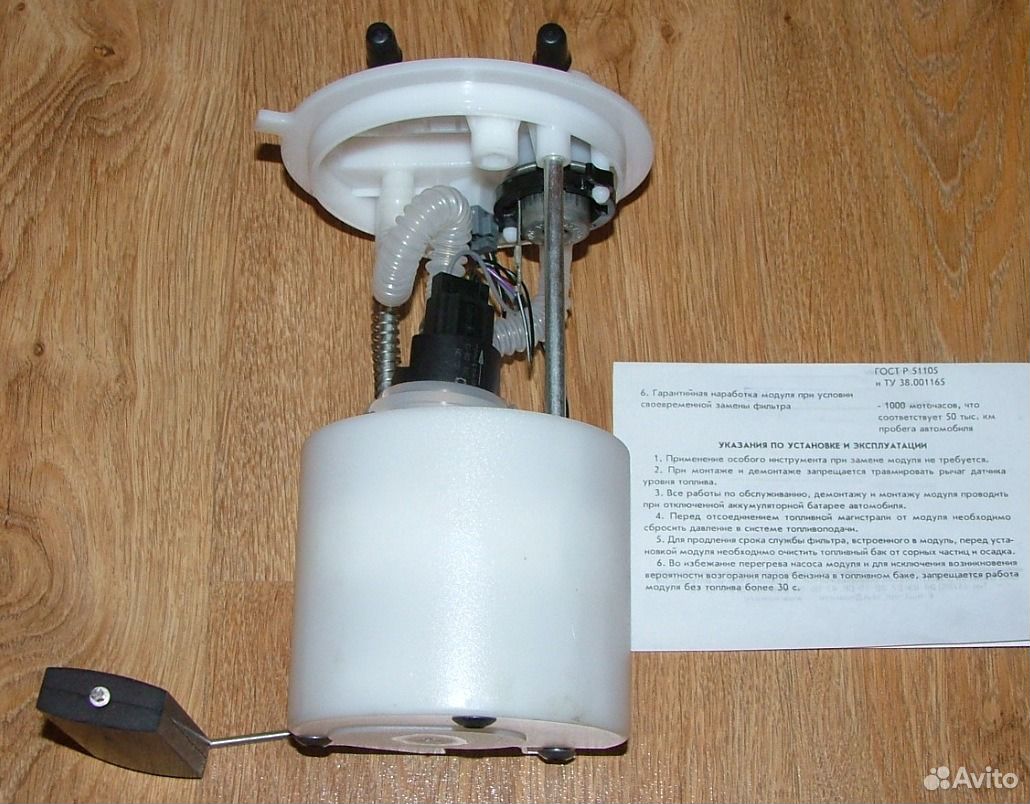

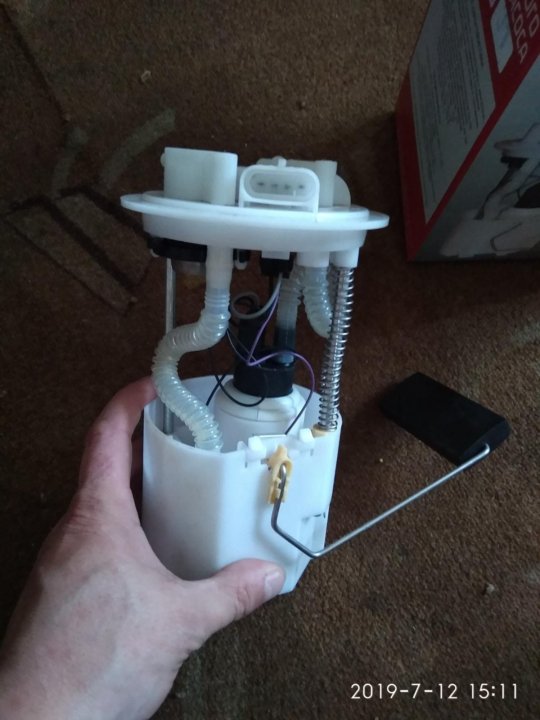

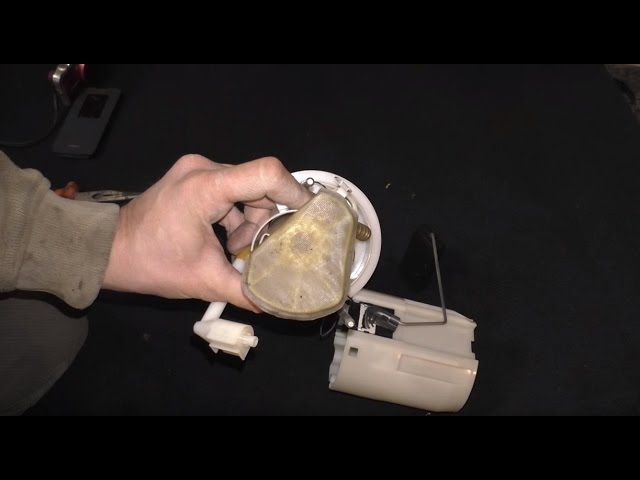

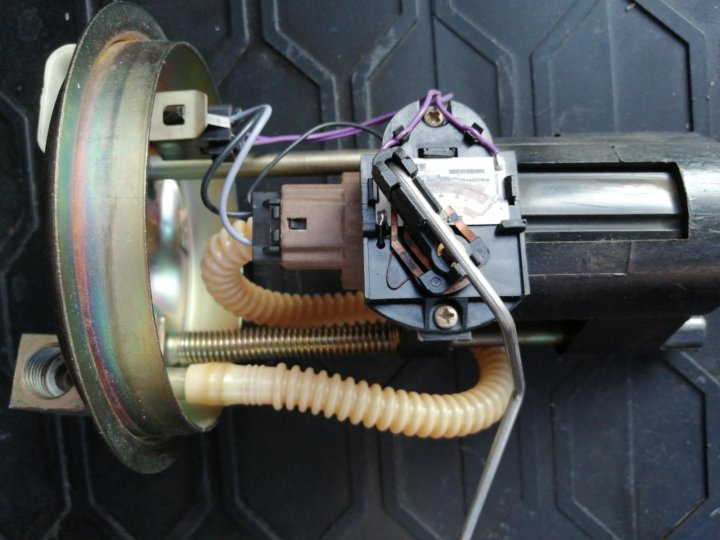

Проверка работы топливного насоса

При повороте ключа в замке зажигания должен быть слышен отчетливый звук в районе задних сидений. Этот гул создается работающим насосом, подающим топливо. При отсутствии звука необходимо проверить реле, отвечающее за бензонасос, и соответствующие предохранители.Если проблема не в них и они работают без нареканий, следует измерить напряжение, которое проходит через клеммы помпы.

Если напряжения нет, ищите проблему в соответствующей проводке.

Проверка стартера

Для проверки работы стартера поверните ключ зажигания. Когда ваш ВАЗ-2112 завелся и не реагирует на поворот ключа, следует проверить заряд аккумулятора. Если напряжение аккумуляторной батареи достаточное, необходимо проверить качество соединения клемм со стартером и исправность.Если стартер работает исправно, переходите к следующему пункту ремонта.

Проверка искры

При работе сигнализатора Check Engine, исправности топливного насоса, исправности стартера следующая контрольная точка — наличие искры. Чтобы его проверить, нужно выкрутить свечу, прижать ее к массе и запустить стартер.

Проверка происходит по очереди, на всех цилиндрах. Подобные проблемы бывают на многих инжекторных автомобилях ВАЗ-2112. Цена нового стартера, кстати, 2-3 тысячи рублей.

Варианты развития ситуации

Искра есть на свечах зажигания всех цилиндров. Это уже хороший знак. Переходим к следующему шагу.

Искра проходит на первом и четвертом цилиндрах, на остальных отсутствует. Вывод: не работает катушка зажигания 2112.

Искра проходит на втором и третьем цилиндрах, на остальных отсутствует. Вывод тот же, что и в предыдущем пункте. Его тоже следует заменить. Когда после замены этого элемента проблема не ушла, виной всему неисправность ключей вывода на модуль зажигания от электронного блока управления.Ремонт устройства устранит эту неисправность.

Когда совсем нет искры, наиболее вероятной причиной может быть поломка датчика положения коленчатого вала, от которого идут команды на его формирование.

Визуальный осмотр

Для визуального осмотра свечей их необходимо выкрутить из цилиндра. После демонтажа проводится визуальный осмотр. Необходимо оценить, промокли они или нет. Когда все элементы сухие, форсунки, скорее всего, неправильно распыляют топливо.В этом случае нужно проверить топливную рампу, а точнее давление в ней. На его боку можно обнаружить болт, после откручивания которого на освободившееся место устанавливается манометр для проверки. Когда элемент на месте, необходимо включить насос, который качает топливо, и прибор зафиксирует давление в рейке. Если вы не можете найти манометр, просто оставьте отверстие под болт открытым. При включенном насосе из него должна вытекать струя топлива. Если давления нет, проверьте топливный фильтр… Также осмотрите магистраль, ведущую к аппарели от танка. Если проблема в фильтре, замените его. Запчасти на ВАЗ-2112 этого типа стоят недорого – до 200 рублей.

При намокании

В случае обнаружения намокших свечей их необходимо снять и высушить.

Затем их следует установить на свои места. Если после таких работ машина все равно не заводится, а свечи залиты бензином, следующим шагом будет проверка меток газораспределительного механизма.Для этого снимается пластиковый кожух, проверяются метки на распредвале и его шестерне; не забываем про метку на шестерне коленвала. Если они находятся в неправильном положении, произошло нарушение синхронизации. Также стоит проверить ключ, в тесном сочетании с которым работает ДПКВ.
