Карбюратор скутера

Содержание:

• Карбюратор
• Системы
• Обслуживание

Двигатель внутреннего сгорания для работы требует определенной концентрации горючую смесь. При запуске нужно обогатить топливо — уменьшить подачу воздуха и увеличить количество бензина.

После прогрева мотора готовится смесь с наименьшим, оптимальным расходом горючки.

При быстром разгоне скутера требуется резко впрыснуть топливо в цилиндр. Для этого и установлен карбюратор, создавать и управлять горючую смесь питанием мотора

Вернуться в содержание — ↑

Карбюратор скутера

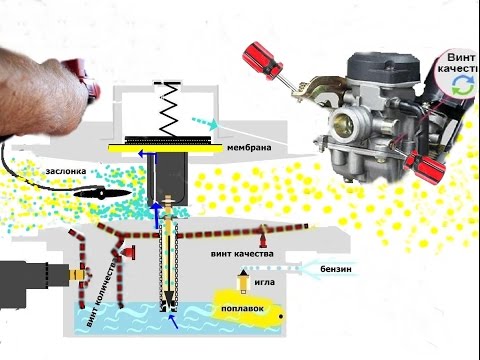

Принцип работы карбюратора схож с работой пульверизатора. Рассмотрим простейшее устройство.

1 – рукоятка управления дроссельной заслонкой; 2 – трос; 3 – пружина; 4 – дроссельная заслонка; 5 – диффузор; 6 – канал; 7 – отверстие; 8 – седло; 9 – запорная игла; 10 – поплавок; 11 – поплавковая камера; 12 – жиклер; 13 – распылитель; 14 – смесительная камера.

Топливо поступает по каналу 6 самотеком или при помощи топливного насоса. Наполняет поплавковую камеру. Поплавок начинает подниматься к верху и в определенный момент перекрывает заливное отверстие. Это есть уровень нужный для работы устройства.

Поступательные движения поршня в цилиндре создают разряжение. Открывается окно или клапан и воздух движется в камеру сгорания. В трубе 14 всасываемый воздух цилиндром с большой скоростью смешивается с топливом в определенном соотношении. Смесь получается как туман, процесс называется карбюрацией.

Водитель управляет дроссельной заслонкой 4 с помощью ручки 1 и троса, увеличивая подачу смеси. Возвратная пружина 3 возвращает заслонку на место и уменьшает подачу. Но этого не достаточно и на помощь приходят разные дополнительные функции управления.

Вернуться в содержание — ↑

Системы карбюратора

Задействованные системы:
— автоматическая система уровня топлива;
— холостой ход;
— основной (главный) ход;
— система ускорителя;
— электронный обогатитель.

Автоматический поплавковый уровень, регулирует подачу бензина, как и на простейшем карбюраторе. Регулировка уровня наполняемости производится с помощью подъема и опускания запорной иглы. Для этой цели у поплавка предусмотрен специальный регулировочный рычаг.

Холостой ход устройства влияет на управление. Регулируется двумя винтами количества и качества. Характеризуется послушностью транспортного средства. При отпускании ручки газа двигатель работает равномерно и стабильно. Во время движения при переходе с холостого хода на основной ход. Двигатель не должен иметь провалов или глохнуть.

Основной ход — поступление бензина через главный жиклер. Регулируется иглой прикрепленной к мембране. Положение изменяется при помощи специальных, проточенных канавок. Устанавливая на верхнюю канавку, уменьшаем количество поступления. На нижней канавке соответственно увеличиваем.

Пневмосистема ускорителя начинает работать при резком повороте ручки газа. Бензин дополнительно выдается мотору, через жиклер ускорителя. Обеспечивая быстрый разгон.

В холодное время года запуск мотор усложняется. На помощь приходит установленное заводом изготовителем автоматическое пусковое устройство. Электрический обогатитель упрощает пуск холодного двигателя. Увеличивает количество топлива при запуске. При прогреве двигателя плавно уменьшает подачу и затем полностью отключается.

Вернуться в содержание — ↑

Обслуживание карбюратора

Ежедневно эксплуатируя скутер необходимо осматривать устройство на наличие подтеканий через уплотнения. Обнаружив подтекания нужно немедленно их устранить. Подтянуть крепление крышек и соединения топливных шлангов.

Содержать устройство в чистоте. Периодически заниматься чисткой и промывкой деталей. Как это сделать есть статья чистка карбюратора скутера 4т.

Регулярно проверять крепление к двигателю, своевременно подтягивать. При разборке и чистке осматривать резьбовые соединения, очищать внутренние полости корпуса. Движущие детали проверяются на износ. Резиновые и бумажные прокладки на целостность. В случае разрывов и если прокладка измятая заменяются новыми.

Не забывайте, что для нормальной работы необходим чистый воздух и чистый бензин. Поэтому своевременно заменяйте топливный фильтр. Первый раз замену нужно сделать через 1000 километров пробега, последующие через 4000 км.

Но воздушный фильтр не подлежит замене, Простая чистка фильтрующего элемента восстановит его первоначальные характеристики.

Единственное условие чистку нужно производить аккуратно. Иначе можно все испортить.

Регулировка карбюратора скутера 4т — Все об авто и мото технике

03.10.2016 Александр 3 комментария



Одной из наиболее важных деталей любого скутера считается карбюратор, именно он отвечает за правильную подачу топлива, а поэтому следует иметь правильно настроенный карбюратор. Изначально производитель делает скутера, которые бы подходили под определенную климатическую обстановку, а с нашими переменами погоды топливная система может не справляться, в результате чего карбюратор работает неправильно и чаще всего не держит обороты.

Именно поэтому современные скутера оснащаются различными регулировочными болтами, чтобы владелец транспортного средства смог настроить двигатель под нужные параметры, и регулировка карбюратора скутера не вызывала трудностей.

Карбюратор — это определенная деталь скутера, которая отвечает за приготовление топливной смеси, при этом смешивается бензин с воздухом. Стандартно соотношение бензина и воздуха составляет 1 к 15, поэтому любой карбюратор должен выдавать эти показатели. Также в зависимости от данного соотношения смесь может быть разной, в вышеуказанных параметрах она будет оптимальной. Но если вы хотите получить смесь, которая бы не глушила двигатель на холостых оборотах, делайте соотношение 1 к 13.

После этого можно назвать смесь «богатой». И, наконец, последний тип — бедная смесь. Это наиболее худший вариант, где соотношение топлива с воздухом составляет 1 к 17. При бедной смеси есть риск образования нагара в поршне и полная его поломка, поэтому дальше мы расскажем о том, как происходит регулировка карбюратора на скутере 4т.

Регулировка карбюратора 4-х тактного скутера

Вообще количество тактов в скутере играет не столь важную роль при регулировке, ведь жиклеры практически везде одинаковые (топливный и холостого хода), поэтому процесс происходит по индивидуальным показателям скутера.

Важно: проводиться регулировка карбюратора скутера 4т 80 кубов или другого объема только на прогретом двигателе. Также важно учитывать, что перед регулировкой обязательно карбюратор нужно разобрать и почистить от грязи.

Настройка карбюратора включает в себя несколько манипуляций:

1. Регулировка уровня топлива;
2. Настройка холостого хода;
3. Регулировка качества смеси при помощи жиклера;
4. Регулировка качества смеси, путем установки положения иглы.

Давайте начнем с наиболее простого действия — регулировки холостого хода.

Регулировка холостого хода на скутере

После того как двигатель будет прогрет можно проводить настройку холостого хода, делается это при помощи специального винта, расположенного на любом карбюраторе. Холостой ход регулируется для того, чтобы скутер правильно и бесперебойно работал при простое. Расположение винта может быть разным, это зависит от модели скутера. Например, у скутера Honda винт расположен по центру, с левой стороны установлен винт качества смеси.

Процесс регулировки достаточно прост, как только скутер будет заведет, вращайте винт, где при закручивании обороты будут увеличиваться, открытие жиклера уменьшает обороты. Опять же, делается регулировка только на хорошо прогретом двигателе.

Настройка уровня топлива

Данная процедура также проводиться при помощи жиклера, расположенного в самом низу на поплавковой камере. Первым делом нужно открутить данный винт, но бензин не должен выйти из трубки. Трубка располагается ниже жиклера, как правило, прозрачная. Она и показывает уровень топлива, поэтому поднимите ее в вертикальном положении. Если уровень топлива в поплавковой камере нормальный, бензина в трубке будет немного меньше бордюрчика крышки.

Важно: проверять данный показатель нужно только на прогретом заведенном двигателе.

Регулировка уровня топлива в карбюраторе скутера 4т проходит следующим образом: снимаем поплавковую камеру и находим внутри иглу. На игле есть отметки и небольшое запорное кольцо. Увеличить уровень топлива можно установкой кольца выше данного показателя, уменьшить противоположным действием.

Регулировка качества смеси на скутере

Выше мы указали, что смесь может быть оптимальной, богатой или бедной. Так вот, производители определенной модели скутера рекомендуют использовать заданные пропорции, а значит рано или поздно придется проводить регулировку. На большинстве скутеров 4т имеется регулировочный винт, в противном случае процедура происходит при помощи иглы в дроссельной заслонке. Обогащение смеси происходит путем прокрутки винта по часовой стрелке, когда винт крутиться против часовой стрелки, смесь становиться бедной. Регулировка показателя на скутерах без винта качества смеси происходит путем увеличения или уменьшения высоты иглы.

Как узнать богатая смесь или бедная?

Чтобы узнать этот показатель следует посмотреть на состояние свечи, а именно на ее электроды. При бедной смеси электроды достаточно белые и заметны следы плавления, когда смесь обогащенная, электроды слишком черные и заметен сильный нагар. Разумеется, оптимальная смесь характерна нормальным состоянием свечи.
