Карбюратор Ваз 2107.Устройство, ремонт и настройка (Видео).

Эффективность и надежность работы бензинового двигателя зависит от качества и количества поступающей в него воздушно-топливной смеси, которая до появления инжекторных двигателей подготавливалась специальным устройством – карбюратором. Существует несколько типов карбюраторов, но в «классике» ВАЗа использовался только один – «поплавковый». Перечень компонентов и схема карбюратора ВАЗ 2107 схожа у всех карбюраторных модификаций «семерки».

Содержание

1. Компоненты карбюратора ВАЗ 2107
2. Принцип работы карбюратора ВАЗ 2107
3. Признаки неисправности карбюратора ВАЗ 2107
4. Устранение неисправностей карбюратора ВАЗ 2107

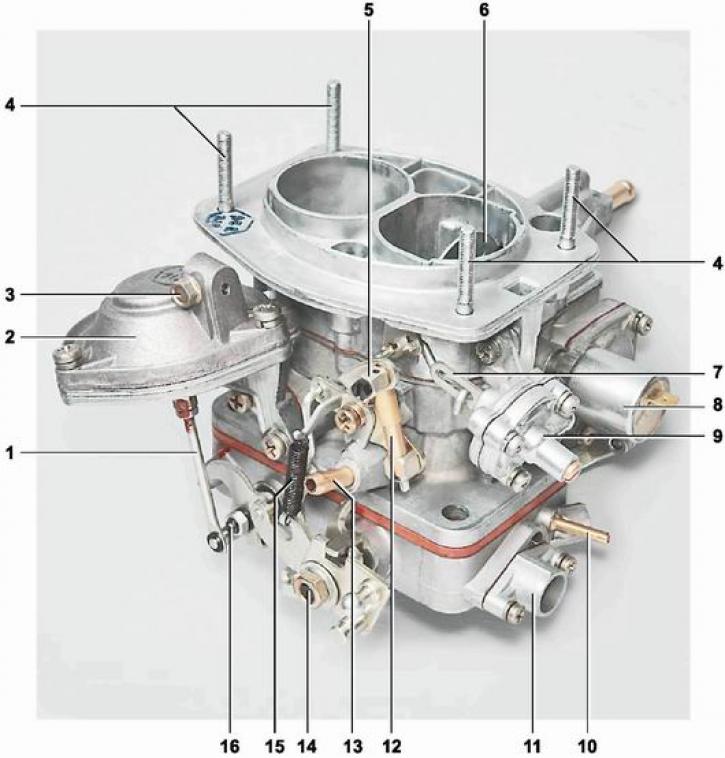

Компоненты карбюратора ВАЗ 2107

Карбюратор состоит из множества деталей, но для понимания принципа работы его можно разделить на несколько функциональных компонентов:

• поплавковая камера, в которую дозировано поступает бензин, подаваемый бензонасосом;
• поплавок в виде закрытого полого бочонка и игольчатый клапан, которые запирают доступ бензина при достижении необходимого уровня в камере;
• смесительная камера, в которой бензин соединяется с воздухом;
• воздушная заслонка, регулирующая количество воздуха в смеси;
• дроссельные заслонки, регулирующие количество смеси, поступающей во впускной коллектор;
• воздушные и топливные жиклеры и каналы;
• ускорительный насос;
• распылитель;
• диффузоры для создания воздушного потока.

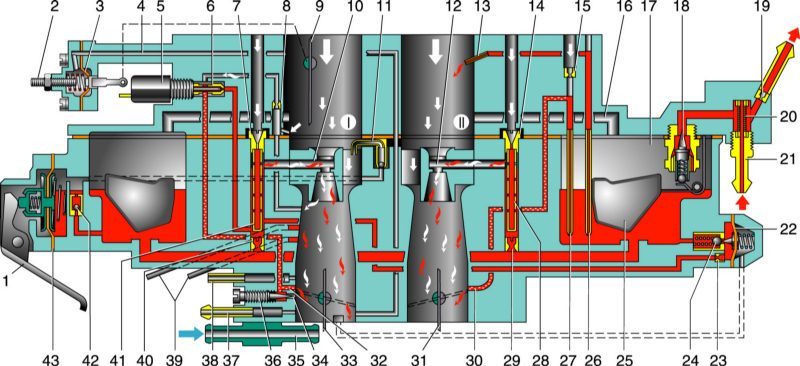

Принцип работы карбюратора ВАЗ 2107

Топливный насос подает бензин из бака в поплавковую камеру. Перед попаданием в нее бензин проходит через сетчатый фильтр, предотвращающий засорение клапана и жиклеров.

Дозировка топлива регулируется игольчатым клапаном, приводимым в действие поплавком, который при наполнении камеры всплывает и заставляет клапан закрываться.

Из поплавковой камеры топливо через жиклеры карбюратора ВАЗ 2107 направляется в две смесительные камеры, куда также поступает воздух из воздушного фильтра. Затем воздух смешивается с бензином в эмульсионных колодцах карбюратора, образуя топливо-воздушную смесь необходимой концентрации. Перед попаданием в распылитель смесь проходит через эконостат, который обогащает ее на больших оборотах и при Высокой нагрузке на двигатель.

Окончательная подготовка смеси происходит при ее прохождении через диффузоры – капли топлива «разрываются» и поток направляется в центр смесительной камеры и далее во впускной коллектор и цилиндры.

Количество топливной смеси, поступающее в цилиндры, регулируется при помощи дроссельных заслонок, приводящихся в действие педалью газа.

Для дополнительного обогащения смеси при резком нажатии на педаль газа предусмотрен ускорительный насос.

Количество смеси, поступающей в цилиндры на холостом ходу (при отпущенной педали газа) регулируется жиклером холостого хода.

Мощность и экономичность двигателя зависят от того, насколько правильное соотношение бензина и воздуха содержится в топливной смеси, поступающей в цилиндры. Для правильной дозировки необходимы чистые жиклеры и рабочие поверхности карбюратора, ровный ход и отсутствие люфта тяг, приводов и заслонок. Достоинство карбюратора в сравнении с современными инжекторными системами в неприхотливости. Карбюраторный двигатель может работать даже на некачественном топливе, которое может вывести из строя систему впрыска.

Данный принцип работы, как и устройство карбюратора ВАЗ 2107, актуален для всех моделей ВАЗ с карбюраторным двигателем.

Признаки неисправности карбюратора ВАЗ 2107

О наличии проблем в работе карбюратора можно судить по следующим проявлениям:

• «провал» при нажатии на педаль газа, когда машина некоторое время продолжает движение с прежней скоростью или замедляется;
• «рывок» при нажатии на педаль газа, когда машина начинает ускоряться, потом замедляется и снова ускоряется;
• серии «рывков» или «провалов» при движении;
• вялый разгон, потеря мощности;
• повышенный расход топлива;
• осложненный запуск двигателя;
• повышенные либо пониженные обороты на холостом ходу;
• неровная работа или остановка двигателя на холостом ходу.

Схема карбюратора ВАЗ 2107 не является слишком сложной, поэтому ремонт и регулировку узла можно произвести самостоятельно.

Устранение неисправностей карбюратора ВАЗ 2107

Для восстановления работы карбюратора следует осмотреть состояние узлов и деталей, почистить их и отрегулировать.

После разборки необходимо промыть все детали карбюратора и визуально проверить на наличие дефектов. Особое внимание стоит уделить состоянию сетчатого фильтра и жиклеров, которые особенно подвержены засорению, что является самой распространенной причиной неисправности. Жиклеры карбюратора ВАЗ 2107 лучше очищать путем продувки их сжатым воздухом.

После очистки необходимо настроить карбюратор:

1. Игольчатый клапан регулируется путем сгибания «языка» кронштейна поплавка. При открытом клапане расстояние между крышкой и поплавком должно быть 15 мм, при закрытом – 6-7 (в воздухе) и 1-2 (при погружении в камеру с бензином).
2. Для регулировки пусковой системы достаточно снять воздушный фильтр. При вытянутом «подсосе» воздушная заслонка должна быть открыта на треть, а частота оборотов должна быть в пределах 3200-3600 об/мин.
3. Холостой ход следует регулировать на прогретом двигателе. Сначала надо добиться максимальных оборотов, вращая винт качества смеси. Затем, вращая винт количества, добиться оборотов двигателя в пределах 950-1050 об/мин. В завершение винтом качества опустить обороты на 100 об/мин.

Теперь, зная устройство и принцип работы карбюратора ВАЗ 2107, вы сможете при необходимости отрегулировать его работу.

Карбюратор ВАЗ 2101: устройство и ремонт

Даже надежный и проверенный карбюратор требует периодического обслуживания и регулировки. Выполняем несложные работы самостоятельно качественно и быстро

Периодически владельцы карбюраторных Жигулей озадачиваются неровной работой двигателя на холостых оборотах, провалах при разгонах и его плохим запуском. Одной из причин указанных проблем являются неисправности топливной системы, в частности карбюратора.

Содержание

1. Классификация
2. Устройство карбюратора, диагностика, регулировка
3. Система уровня топлива
4. Система пуска и холостого хода
5. Ускорительный насос

Классификация

Карбюратор на ВАЗ 2101

На большом количестве классических моделей Жигулей используется карбюратор ваз 2101 в разных модификациях. Существует несколько модификаций выпускаемых карбюраторов, которые отличаются не только размером установленных жиклеров, но и наличием или отсутствием системы вакуум-корректора.

Карбюратор ваз 2101 всех модификаций предназначен только для двигателей ваз 2101 и 21011, где устанавливается распределитель зажигания без вакуум-корректора. На автомобили более позднего выпуска устанавливаются системы, которые уже оборудованы вакуумными корректорами. Следует помнить, что использование карбюраторов, идущих на двигатели ваз 2101, 21011 и 2105 без вакуумного регулятора нельзя применять на других моторах и наоборот. Аналогично используется карбюратор ваз 2103 и ваз 2016 — только на моделях, где отсутствует вакуум-корректор.

Обслуживание, регулировка карбюраторов в домашних условиях является довольно сложной процедурой, требующей определенных навыков, знаний и инструментов. Самостоятельно можно отрегулировать холостой ход, произвести замену прокладок, очистку жиклеров, топливных каналов, а также визуально проверить работу ускорительного насоса, при необходимости заменить его. Но окончательную доработку с регулировкой желательно проводить в автосервисе, имеющем диагностическое оборудование для проверки уровня содержания угарного газа в выхлопных газах.

Устройство карбюратора, диагностика, регулировка

Схема корпуса карбюратора на ВАЗ 2101

Устройство карбюраторов принципиально мало отличается и состоит из следующих систем:

• Система поддержания и регулировки уровня топлива;
• Система пуска и прогрева двигателя;
• Система холостого хода;
• Ускорительного насоса;
• Главной дозирующей системы;
• Системы эконостата.

Система уровня топлива

За уровень топлива отвечает поплавок в поплавковой камере карбюратора. Как избыточный, так и недостаточный уровень топлива негативно скажется на работе мотора. Данная неполадка возникает в основном по причине не герметичности топливного клапана, что возникает довольно часто из-за плохого качества топлива с топливными фильтрами. Очистка клапана или его замена при отсутствии герметичности производится после визуального контроля, являясь довольно простой операцией.

Система пуска и холостого хода

Карбюратор на ВАЗ 2101 б/у

Система пуска и холостого хода являются наиболее ранимыми механизмами. Плохой пуск двигателя часто бывает вызван неполным закрытием воздушной заслонки. Устраняется оно путем очистки со смазкой ее привода. Кроме этого необходимо проверить, как она приоткрывается в момент пуска, что обеспечивает механизм пускового устройства.

При неустойчивых оборотах холостого хода первоначально необходимо проверить электрический клапан холостого хода путем подачи на него напряжения. Отсутствие щелчков будет сразу указывать на его дефект, что потребует замены узла. Также возможно попадание грязи в его канал. Необходимо обязательно очистить жиклер клапана, затем прочистить канал.

Регулировка холостого хода осуществляется следующим образом. Сначала необходимо добиться нужных оборотов мотора винтом количества топливной смеси (для двигателей ВАЗ этот показатель составляет 850 об/мин). Затем винтом качества необходимо найти такое положение, при котором двигатель будет развивать наибольшие обороты. Если его обороты будут больше 850 об/мин, то винтом количества необходимо их снизить, а затем добиться максимальных оборотов с помощью винта качества. После того, как обороты будут выставлены и составят 850 об/мин, то необходимо заворачивать винт качества до момента, когда двигатель не начнет слегка трясти. Затем отвернуть винт качества обратно примерно на треть или четверть оборота, добившись наиболее устойчивой работы мотора на самой обедненной смеси.

Ускорительный насос

Еще одной распространенной проблемой является неисправность ускорительного насоса, что проявляется тупостью или рывками при разгоне. Проверяется дефект визуально. Нужно резко открыть дроссельную заслонку, проверив наличие и силу бензиновой струи, которая должна быть равномерной в течение 3-4 секунд. Если это не так, то необходимо проверить западание клапана или прочистить жиклер.

Пожалуй, это самые распространенные простые неисправности и методы их устранения. Если самостоятельно не удается их разрешить, то рекомендовано обратиться в профессиональный сервис.

Наклейка-инструкция 21012-11090 Наклейка на автомобиль ВАЗ-2101

2107-1107600-30

#2107-1107600-30
Крышка карбюратора

15896211

#15896211
Гайка М6

12643701

#12643701
Шайба 6

2103-1109010

#2103-1109010

Воздухоочиститель

2101-1109110

#2101-1109110
Фильтрующий элемент

2103-1109010-10

№ 2103-1109010-10
Воздушный фильтр

2101-1109152

#2101-1109152
Прокладка, крышка

2101-1109130

#2101-1109130
Пластина

21012-1109010

#21012-1109010
Воздухоочиститель

2101-1109099

#2101-1109099
Прокладка

2101-1109158

#2101-1109158
Втулка дистанционного управления

21012-1109010-10

#21012-1109010-10
Воздухоочиститель

2103-1109010-20

#2103-1109010-20
Воздухоочиститель

2101-1109129

#2101-1109129
Слой фильтра

2101-1109100-01

№ 2101-1109100-01
Фильтрующий элемент

12574111

#12574111
Гайка M5 самостопорящаяся

2101-1107010

#2101-1107010
Карбюратор

2101-1107010-02

№ 2101-1107010-02
Карбюратор

2101-3706605

№ 2101-3706605

Шланг

2105-1127070

№ 2105-1127070
Эластичная трубка

10292190

#10292190
Ремень 55

16100811

#16100811
Гайка М8

10519601

#10519601

Шайба 8

11198073

#11198073
Коническая пружинная шайба 8

2101-1109160

#2101-1109160
Воздухозаборник

21012-1109160

#21012-1109160
Воздухозаборник

2101-1107010-03

№ 2101-1107010-03

Карбюратор

21032-1109160

#21032-1109160
Воздухозаборник

2105-1107010-20

#2105-1107010-20
Карбюратор

2101-1109175

#2101-1109175
Шланг

21012-1109175

#21012-1109175
Шланг

2105-1107010-10

#2105-1107010-10
Карбюратор

21032-1109175

#21032-1109175
Шланг

2101-1107010-30

№ 2101-1107010-30
Карбюратор

2105-1107010-80

#2105-1107010-80
Карбюратор

2101-1107015

#2101-1107015
Прокладка

2106-1107010

#2106-1107010
Карбюратор

2101-1107005

#2101-1107005
Защита

2107-1107010-20

#2107-1107010-20
Карбюратор

2101-1107021

#2101-1107021
Защита

2106-1107010-30

#2106-1107010-30
Карбюратор

2107-1107010-70

#2107-1107010-70
Карбюратор

2101-1107013

#2101-1107013
Прокладка карбюратора теплоизоляционная

карбюратор.

Установка и регулировка карбюратора

В этой статье вы узнаете об автомобиле ВАЗ 2106. Карбюратор является основой системы питания двигателя этого автомобиля. О том, как на нем правильно настроить систему впрыска топлива и очистить от загрязнений, будет рассказано ниже. Несмотря на то, что инжектор завоевал популярность у автомобилистов, до сих пор существует множество автомобилей, которые оснащают двигатель карбюратором. Конечно, большая часть карбюраторных автомобилей – это наши отечественные, а также старые модели иномарок. Время от времени происходят перебои в работе системы питания, по этой причине нужно знать, как работает карбюратор, а также принцип его ремонта. Стоит отметить, что эта работа непростая. Если вы не уверены в своих силах, то обратитесь к опытному мастеру, который сделает ремонт качественно и быстро.

Карбюратор: основная информация

Внутри карбюратор «Солекс» на ВАЗ 2106 разделен на две камеры, по которым поступает топливно-воздушная смесь. Именно в этих камерах бензин смешивается с воздухом. А также нормальное распределение и последующий впрыск этой смеси во впускной коллектор. Большинство отечественных автомобилей, в том числе и модель ВАЗ 2106, оснащаются карбюратором двух типов – «Солекс» или «Озон». Конечно, карбюраторы ушли в небытие, на новые модели автомобилей устанавливаются инжекторные моторы, соответствующие экологическим нормам, они более экономичны. На автомобиль ВАЗ 2106 устанавливались только карбюраторные двигатели. Эта модель выпускалась до 2006 года включительно, даже среди последних вы не найдете машину с инжекторной системой впрыска. Если владелец самостоятельно не установил эту систему. За карбюратором необходимо время от времени ухаживать, промывать и производить регулировку. А теперь стоит поговорить о такой вещи, как ремкомплект. Это тоже для того, чтобы отремонтировать карбюратор «Солекс» на ВАЗ 2106.

Почему ломается карбюратор

Следует отметить, что можно спутать карбюратор и систему зажигания. Они очень похожи, поэтому сначала нужно убедиться, что система зажигания работает в штатном режиме. И только после этого производится настройка карбюратора на ВАЗ 2106. Двигатель не запускается, наблюдается увеличение расхода топлива – эти симптомы укажут вам на неисправность либо в системе зажигания, либо в топливной системе. Иногда при перерасходе топлива помогает уровень бензина в поплавковой камере, а также регулировка жиклеров в обеих камерах карбюратора. Если это не поможет, то придется полностью ремонтировать все устройство. А для этого нужен комплект с запчастями. Кроме того, вам еще понадобится специальная жидкость, которая используется для очистки карбюраторов. Стоимость совсем небольшая, купить можно в любом магазине автозапчастей. Как и при любом другом ремонте, первым делом нужно снять клемму с минусовой клеммы аккумулятора.

С чего начать разборку карбюратора

Теперь можно приступать к разборке карбюратора. Для этого первым делом необходимо открутить три гайки крепления крышки на корпусе воздушного фильтра. Без этого снять карбюратор просто не получится. После этого снимаем крышку, вынимаем воздушный фильтр. Посмотрите, сколько шпилек держится на дне корпуса. Ключом на «8» необходимо открутить все гайки, которыми производится крепление. Отсоедините шланг сапуна, если он подсоединен к корпусу воздушного фильтра. Затем отключите все провода, которые идут к карбюратору. Как правило, это провод управления клапаном холостого хода. Сделайте это все перед тем, как отрегулировать карбюратор ВАЗ 2106.

Снятие карбюратора

Затем ослабьте крепление всех тросов и отсоедините их. С топливного шланга ослабляется хомут и вытягивается из карбюратора. Также необходимо отсоединить от него патрубок, соединяющий систему охлаждения, вакуумный шланг. Только после этого можно открутить четыре гайки, которыми нижняя часть карбюратора крепится к впускному коллектору. После снятия убедитесь, что прокладка, которая находится на выпускном коллекторе, цела и не имеет повреждений. В противном случае его также необходимо будет изменить. Карбюратор автомобиля ВАЗ 2106 имеет одну степень очистки топлива (кроме фильтра, установленного в месте разрыва шланга).

Очистка устройства

Установите весь карбюратор на ровную поверхность, дайте ему немного высохнуть. Учтите, что при демонтаже необходимо следить за тем, чтобы поплавковая камера не нарушала уровень бензина, иначе придется проводить регулировку. Если карбюратор оснащен электромагнитным клапаном, его необходимо открутить. Делается это с помощью ключа на «13». Но у некоторых морда под ключ на «10». Самое первое, что нужно сделать, это промыть карбюратор. На заправках редко можно найти качественный бензин, поэтому все элементы карбюратора загрязнены различными химическими соединениями. Карбюратор ВАЗ 2106 (цена нового заказа 3500 руб.) — чувствительный элемент. Очень часто бензин содержит много металлов, в том числе и свинец. Он оседает на стенках в камерах карбюратора. Все канавки, предназначенные для прохождения бензина, необходимо тщательно промыть. Детали карбюратора чистятся отдельно. После тщательной мойки необходимо поставить карбюратор, чтобы как следует просушить.

Замена элементов

Следующим этапом будет замена воздушной жиклеры. Обратите внимание на ускоритель топливного насоса. Если он выглядит совершенно нормально, на его элементах нет повреждений, то вполне возможно, что достаточно будет только чистки. В месте присоединения топливного шланга находится фильтр, предназначенный для тонкой очистки поступающего бензина. Установить карбюратор на ВАЗ 2106 без предварительной очистки и дефектации узлов невозможно. Желательно установить новый, но если такового нет, можно выйти из положения: просто промойте его в растворителе или ацетоне, затем аккуратно продуйте сжатым воздухом. Это элемент, который практически не выходит из строя, по этой причине его нельзя менять. Если есть желание сделать все качественно, или на этом фильтре есть повреждения, лучше всего его заменить, так как он идет в комплекте.

Обратите внимание на особенности

Регулировка карбюратора ВАЗ 2106 проводится достаточно долго, так как необходимо полностью разобрать этот механизм. Далее выкручиваются все болты, крепящие половинки карбюратора, меняются прокладки, после чего собирается весь механизм. Обратите внимание, что обрабатывать прокладки и уплотнительные кольца силиконовыми герметиками нельзя. Дело в том, что бензин просто разъедает эти герметики. Как следствие, возможно попадание этой ужасной смеси в камеры карбюратора, а также во впускной коллектор. Это приводит к катастрофическим последствиям, следовательно, к очень быстрому ремонту.

Регулировка

А теперь о том, как отрегулировать карбюратор ВАЗ 2106. Первое, что нужно сделать, это отрегулировать уровень в поплавковой камере карбюратора. Сначала двигатель запускается и прогревается, чтобы его температура достигла рабочего значения. Обратите внимание на то, как расположены поплавки. Их оси должны быть параллельны, если это не так, то необходимо немного согнуть в нужную сторону. Для тонкой настройки нужно использовать тонкую проволоку и небольшие шаблоны из картона. Необходимо следить за тем, чтобы открытие и закрытие игольчатого клапана происходило при строго определенных положениях поплавка.
