Ремонт коробки передач ВАЗ 2115 своими руками

Делаем ремонт коробки передач ВАЗ 2115 своими руками. Выясняем причины поломки и устраняем их.

Долгая эксплуатация автомобиля ВАЗ, может легко вывести из строя любую деталь. Не исключением является коробка переменных передач современной модели 2115. Особенно если за рулем, долгое время находился неопытный водитель.

Если передачи стали плохо включаться, самопроизвольно выскакивать или коробка начала издавать посторонний шум, нужно обратиться к дилеру или записаться в ближайшее СТО. Любая станция технического обслуживания с удовольствием примет очередного клиента попытавшись выжать с него максимальную сумму. Как правило, цены всегда завышены и не соответствуют качеству выполняемых работ.

Если же есть знакомый мастер, можно обратиться к нему. Обычно такие мастера берегут каждого клиента, выполняя свою работу всегда качественно и значительно дешевле.

Но, когда вы хоть немного знаете устройство коробки и не боитесь испачкаться, лучше сделать ремонт своими силами. Ведь проделав все своими руками и залив качественное масло, вы всегда будете уверены в том, что она вас не подведет в самый неподходящий момент. Устройство отечественного автомобиля ВАЗ 2115 достаточно простое, оно не требует определенных навыков и знаний во время обслуживания.

Содержание

  1. Определение неисправности и способы их устранения
  2. Как устроена коробка?
  3. Руководство по снятию и установке

Определение неисправности и способы их устранения

Причин неисправности может быть много, но основные из них, можно выявить самостоятельно. Узнать что случилось с коробкой можно по следующим факторам:

  • Сильный шум;
  • Плохое переключение передач;
  • Самопроизвольное выключение;
  • Потрескивание во время переключения;
  • Утечка масла.

Причиной постоянного шума во время езды, может быть износ шестеренок или выход из строя подшипников. Решается проблема, путем их замены. Но перед тем как коробка будет снята для дальнейшего ремонта, убедитесь в наличии масла. Бывают случаи, когда его нужно просто долить до уровня или заменить.

Произвольное выключение передач во время езды может вызвать износ зубьев синхронизаторов или сильное колебание из-за поврежденных задних опор. Испорченные уплотнители опор и синхронизаторы, всегда можно заменить на новые.

Причиной невключения передач, может быть следующее:

  1. Износ сцепления;
  2. Поврежденная тяга привода;
  3. Ослабленное крепление шарнира и рычага штока;
  4. Неотрегулированный привод переключения;
  5. Повреждение или износ пластмассовых деталей привода.

Треск при включении может вызывать невыжатое сцепление и сломанное кольцо синхронизатора автомобиля ВАЗ 2115. Если же была обнаружена утечка, ее моментально нужно устранить. Обычно масло начинает подтекать из сливной пробки или ослабленного от постоянной вибрации крепления картера.

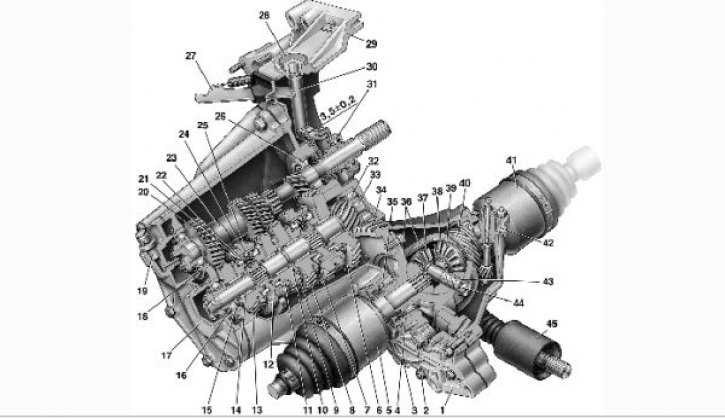

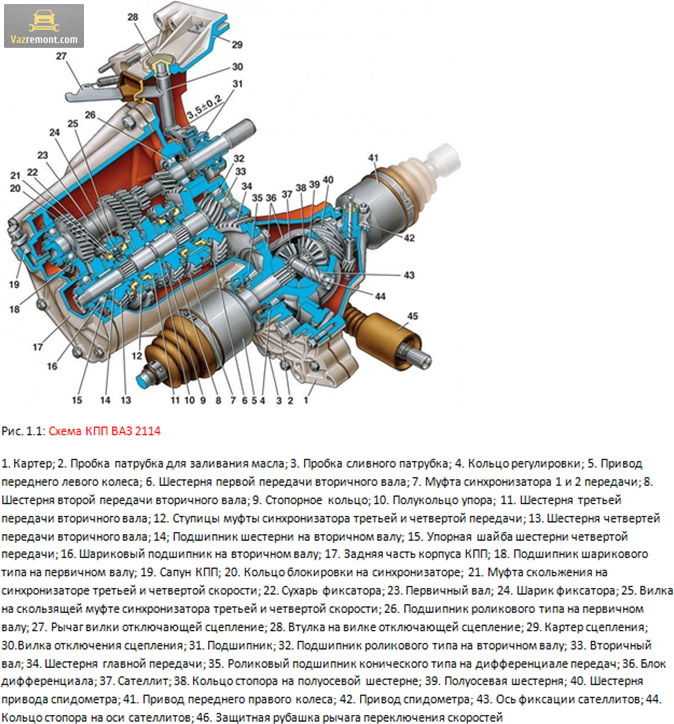

Как устроена коробка?

На все автомобили ВАЗ 2115, предусмотрена пятиступенчатая механическая коробка, которую объединили в паре с дифференциалом. Первичный вал состоит из набора ведущих шестеренок 1-4 передачи и одной съемной шестерни 5-й передачи. Все они соединены с ведущими шестернями, которые располагаются на вторичном валу. Они предназначены только для передач переднего хода.

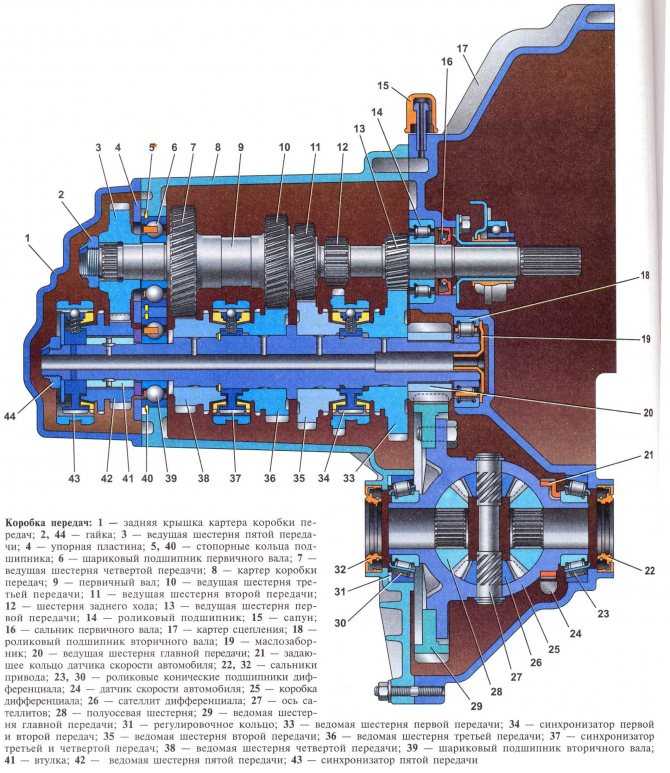

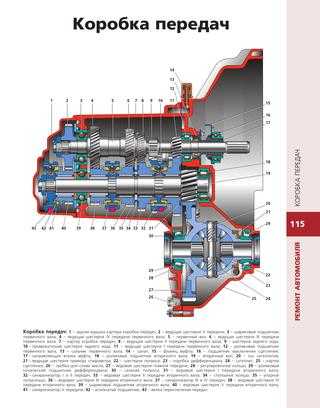

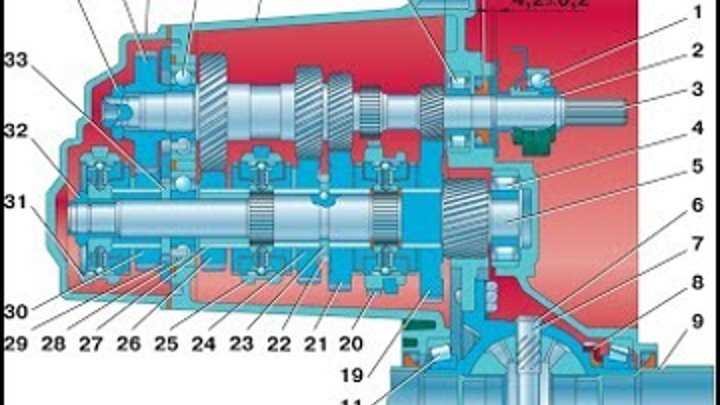

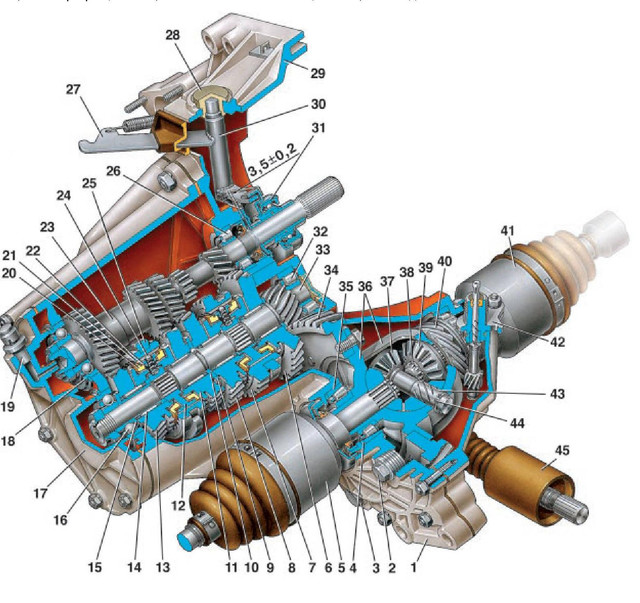

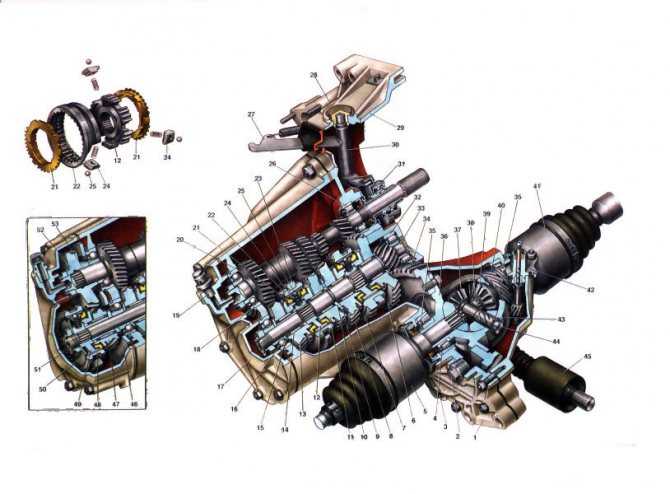

Коробка передач на ВАЗ 21115

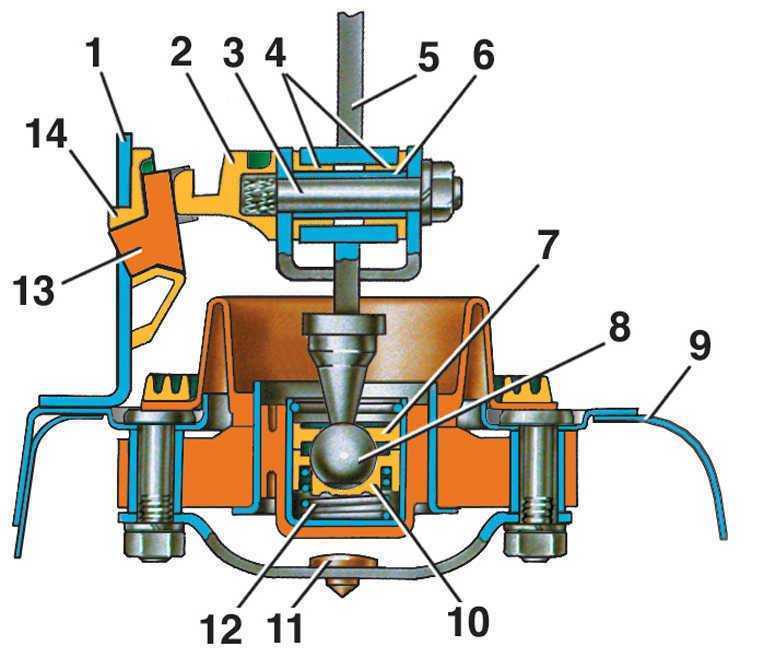

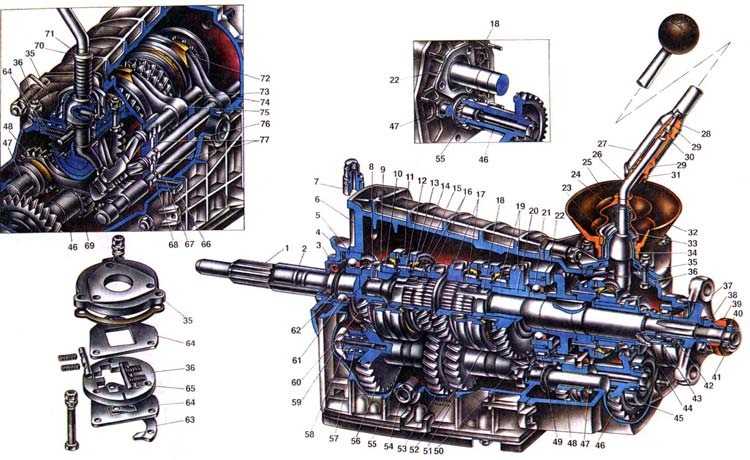

Устройство управления включает в себя: рычаг переключения, шаровую опору, набор тяг, механизм для выбора переключаемой передачи автомобиля ВАЗ 2115. Это отдельный механизм, расположенный на картере сцепления. Вмонтированные в корпус две оси для переключения, соединены с трехплечим рычагом.

Руководство по снятию и установке

Для комфортного демонтажа коробки с автомобиля, нужно воспользоваться подъемником или смотровой ямой. Выполнять работы на ровной поверхности, крайне неудобно.

Зафиксировав ВАЗ 2115 на подъемнике, нужно открыть капот, снять клемму с аккумулятора и стартера, отсоединить массу и трос привода сцепления. Далее, отвинтив болты крепления сцепления и стартера, фиксируем скобой подъемного механизма выпускной коллектор мотора ВАЗ 2115.

После установки страховочной поперечины поддержки двигателя переходим к нижней части автомобиля. Снимаем защиту, затем демонтируем картер сцепления предварительно слив все масло. Отсоединяем датчик заднего хода, ослабляем хомуты и снимаем тягу с шарнира штока, предназначенного для смены передач. Откручиваем шпильку крепления двигателя ВАЗ 2115 с коробкой.
Затем отсоединяем поворотные кулаки от шаровых и аккуратно снимаем шестерню полуоси, чтобы избежать ее попадания в картер. Проделав эту операцию, выбиваем второй шарнир, разводя при этом колеса в разные стороны.
Если не получается отсоединить привод колес от полуосей, коробка снимается в сборе. С помощью специального оборудования сделать выпрессовку шарнира из шестерни полуоси.
Когда у вас все получилось в подвешенном состоянии, отверните остальные болты крепления, предварительно подставив гидравлический подъемник. Немного приспустите на страховочной поперечине двигатель и коробка легко сойдет вниз.

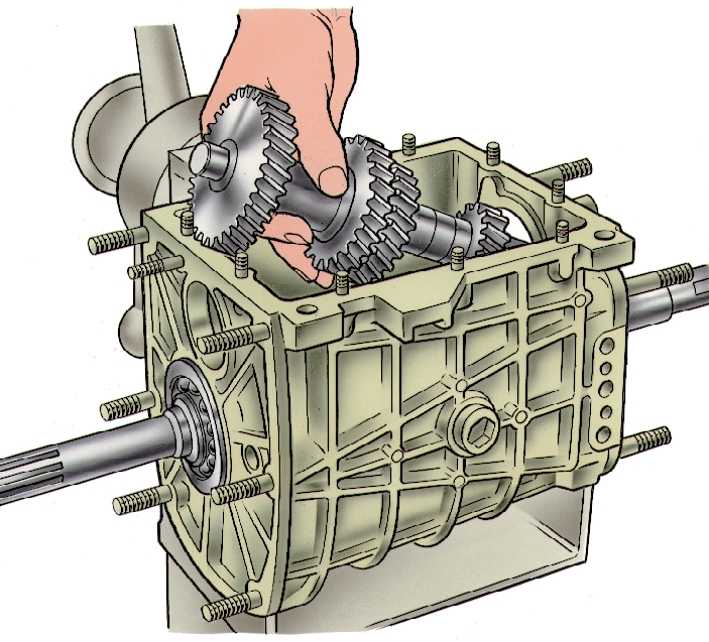

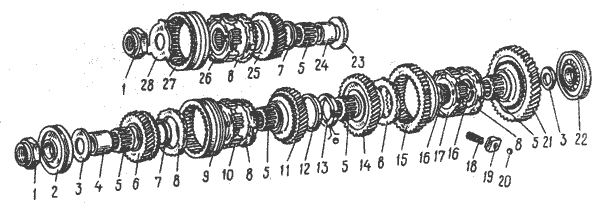

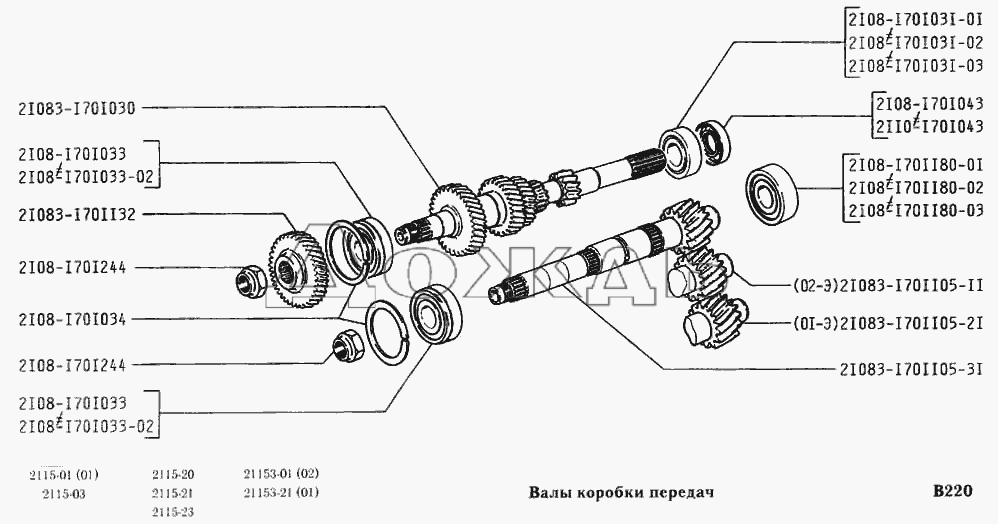

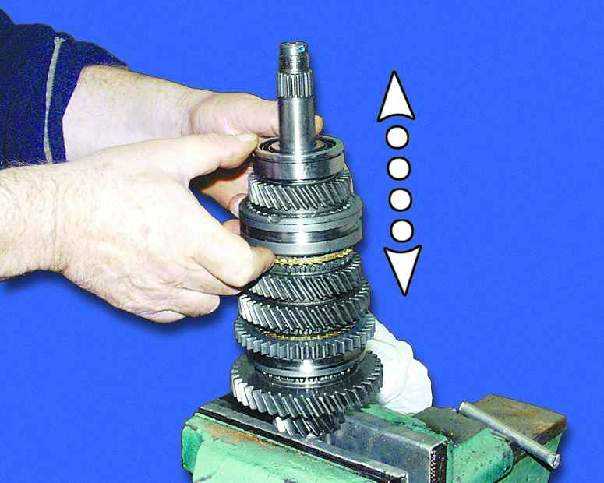

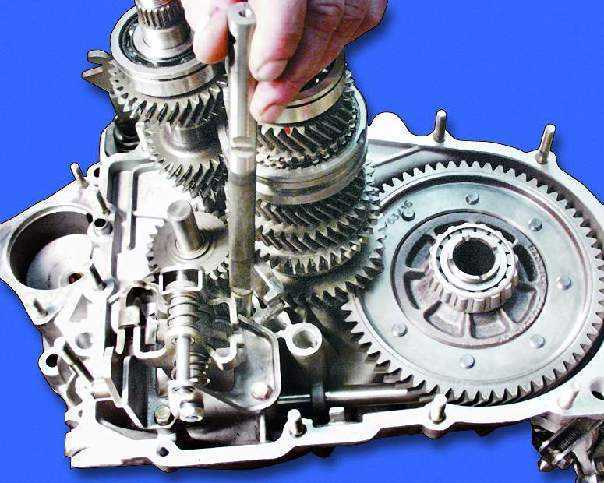

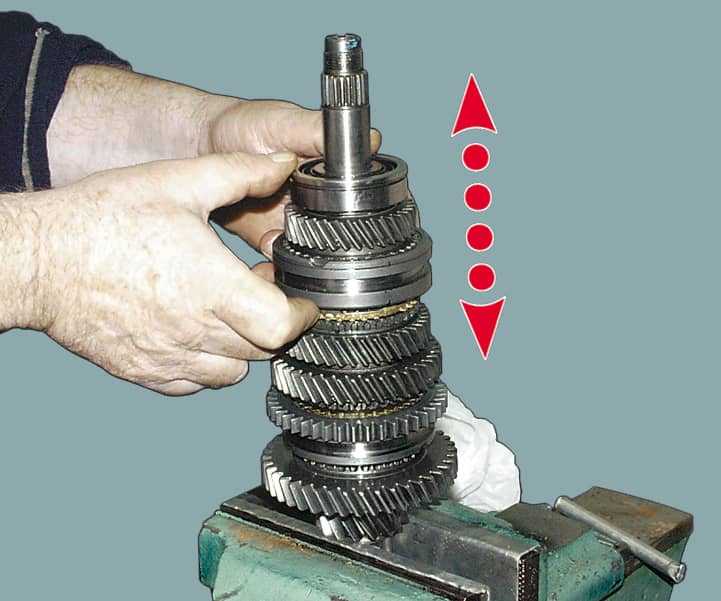

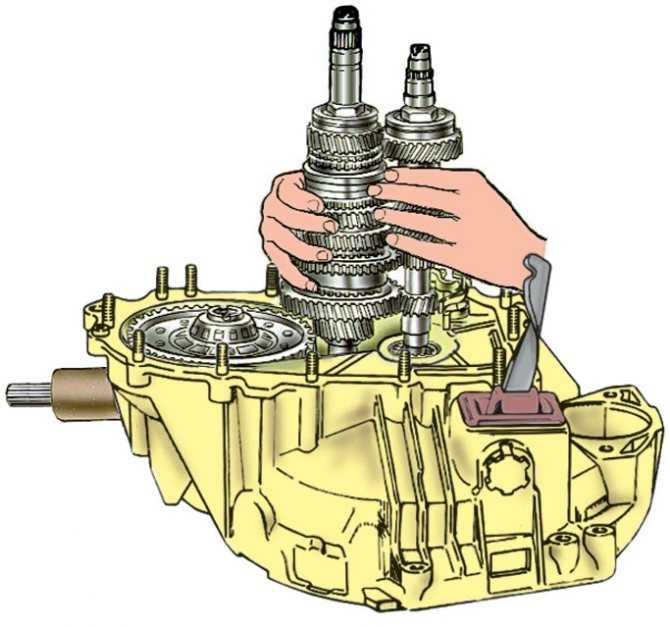

Снятие первичного и вторичного валов

Во время снятия и установки, нельзя допускать нажатия первичного вала на лепестки выжимной пружины. Это может вызвать повреждение, которое повлечет за собой дополнительные затраты.

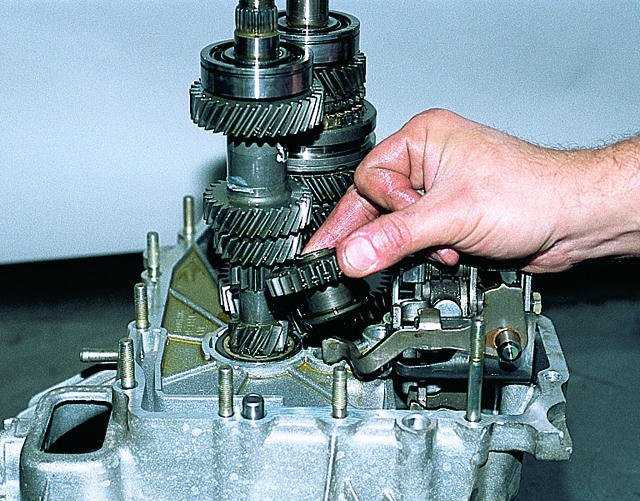

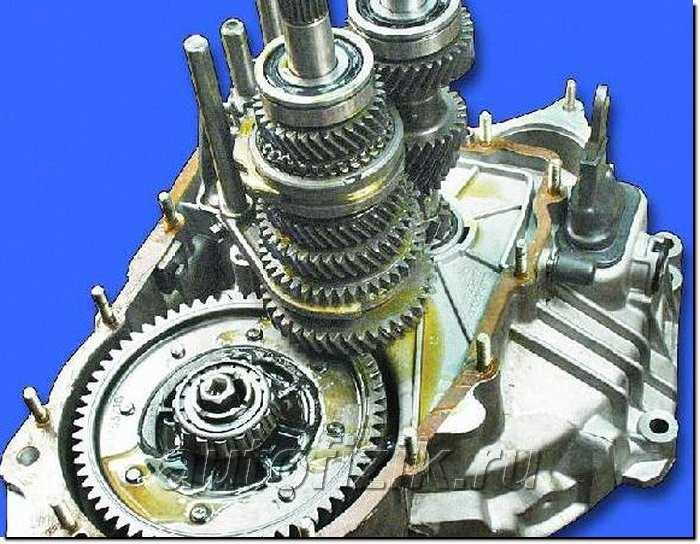

Разборку самой коробки и замену изношенных шестеренок лучше предоставить специалисту. Если вам никогда раньше не приходилось этого делать, лучше воздержаться от экспериментов. Разобрать ее несложно, а вот собрать без определенных навыков, сможет не каждый. Даже специалисты иногда допускают ошибки из-за которых приходится заново все разбирать.

Когда коробка отремонтирована, не забудьте перед установкой на автомобиль, залить специальное трансмиссионное масло. Заливать его на земле намного удобнее. Масло нужно заливать строго по уровню. Качественное масло обеспечит бесперебойную работу коробки, продлит при этом ее срок службы на много лет.

Установка происходит полностью в обратном порядке. Главное, не забыть заменить все старые стопорные кольца и перед началом установки смазать наружную поверхность втулки муфты подшипника, который выключает сцепление. После завершения установки остается отрегулировать ход педали сцепления и привод, который управляет механизмом переключения передач.

Все о КПП переднеприводных ВАЗов

Первые восьмерки сошли с конвеера в далеком 1984 году. На этих машинах были установлены двухвальные КПП объединенные в одном корпусе с дифференциалом. С тех пор КПП неоднократно подвергались модернизации, тем не менее на всех переднеприводных ВАЗах установлена в принципе все та же восьмерочная коробка. Но в связи с некоторыми изменениями конструкции они не полностью взаимозаменяемы. Поэтому давайте рассмотрим все то многообразие что было выпущено за 30 с небольшим лет и что куда можно поставить. Первые ВАЗ 2108 и ВАЗ 2109 комплектовались 4-х и 5-и ступенчатыми КПП без щупа. Сейчас таких коробок почти не осталось. В 4-х ступках устанавливались главные пары 4,1 и 3,9. В пятиступках 3,9 и 3,7. Хочу предупредить, если кто надумает по дешевке купить такого типа 5-и ступку с разборки будьте осторожны — нормальных практически нет. Как правило изношены до предела, и почти во всех гудящие 5-е передачи. В 90-е на смену этим КПП пришла пятиступенчатая КПП со щупом. И с тех пор выпускаются исключительно 5-и ступенчатые со щупом. За исключением совсем новых «тросовых» в которых нет щупа. Разнообразием выбора на автовазе решили не баловать и стали применять главную пару только одну — 3,7. Ну а передаточные числа самой коробки как были так и остаются по сей день только одни для всех машин. КПП ВАЗ 2109 со щупом и КПП ВАЗ 2108 без, по установке на машину полностью идентичны, отличия только в самом корпусе. Детали корпуса не взаимозаменяемы, а вот внутринние детали одинаковые. Эти КПП устанавливаются на автомобили ВАЗ 2108, 2109, 2113, 2114, 2115 до 2010 года выпуска. Обратите внимание на крепление стартера: на 3 шпильки с передним подшипником стартера в картере сцепления (колоколе). На остальные модели ВАЗа они не подходят, потому что не налезают на увеличенный маховик. Кроме того на ВАЗ 2110 самых первых годов выпуска устанавливались КПП внешне такие же. Отличие было в механизме выбора передач, вилке сцепления и кронштейнов. На те десятки можно без проблем ставить эти коробки, только нужно поменять вилку, кронштейны, все это снаружи и меняется за несколько минут. А вот наоборот такие десятые КП ставить на ВАЗ 2109-15 нельзя, если поставить первая передача будет путаться с задней, потому что в механизме выбора нет фиксатора. На более поздние десятки стали устанавливать маховики увеличенного диаметра, поэтому эти коробки не подходят, для них выпустили КПП с немного увеличенным внутренним диаметром колокола.





Следующая модель вазовской КПП устанавливалась на ВАЗ 2110 и их модификации, изменения претерпели колокол, он стал чуть шире и стартер крепится на две более толстые шпильки. Кроме этого добавилось крепление для кронштейна реактивной штанги. Внутри применили вторичный вал полый со съемной ведущей шестерней. Механизм выбора силуминовый без блокировки заднего хода. Эти КПП не рекомендуется ставить на ВАЗ 2113 -2115 даже если на них установлен увеличенный маховик, из за отсутствия блокировки заднего хода. При включении первая будет путаться с задней. На такие автомобили с 10 года устанавливали эти коробки со стальным девяточным механизмом выбора передач.  Если поменять механизм выбора и стартер, то на девятку можно ставить, наоборот естественно нельзя. Эти коробки устанавливаются на все автомобили десятого семейства. С 2010 года на ВАЗ 2113-15 устанавливают десяточные коробки (стартер на две шпильки), но у них в отличии от десятки установлен механизм выбора передач от ВАЗ 21083 (с блокировкой заднего хода). Поэтому на такие машины десяточные коробки можно ставить только после замены механизма выбора.

Далее появилась у нас Приора с Калиной. На всех перечисленных выше коробках привод спидометра осуществлялся с помощью пластиковых шестеренок установленных в коробке. На автомобилях Приора ВАЗ 2170 был применен электронный привод спидометра и установлен калиновский колокол, в котором крепление реактивной штанги осуществляется более толстыми болтами. Эти колоколы взаимозаменяемы с десяточными (если КПП предпологается ставить на десятку или Приору). Для Калины нужен только калиновский колокол, в нем три резьбовых отверстия для крепления задней опоры. Электронные датчики спидометра могут быть двух типов: черные калиновские и серые приоровские. Они в работе абсолютно одинаковые, вот только правильно работают если к черному кольцу на дифференциале  устанавливают черный датчик, и соответственно также с серым. То есть при замене, датчик меняется на такой же. Иногда я встречал, десяточные коробки ставят на Приоры. При этом переделывают контактную колодку датчика спидометра. Родную приоровскую отрезают, присоединяют от десятки. Нужно только согласовать провода.





На автомобилях Приора после 2010 года стали применять КПП после очередной модернизации. На них изменили форму колокола, применили крепление стартера на трех маленьких шпильках, только в отличии от ВАЗ 2108 уже без втулки подшипника стартера в колоколе. Внутри появились вторичные валы новой конструкции, тоже полые как и на ВАЗ 2110, только цельные с ведущей шестерней. Десяточные часто ломались именно по проточке под стопорное кольцо для фиксации ведущей шестерни. Так же на некоторых коробках стали устанавливать двухконусные синхронизаторы второй передачи (но далеко не на всех).

Ну и осталась у нас Калина. На Калинах устанавливаются только оригинальные калиновские кпп, никакие другие на нее не поставить. Самое главное, на калиновских КПП к колоколу крепится на трех болтах силуминовый кронштейн крепления силового агрегата. И вторая особенность соленоид блокировки включения заднего хода. КПП могут быть всех трех типов (по конструкции колокола). На три шпильки как у девятки, на две, как у десятки и на три без втулки в колоколе.

Да, еще, на Грантах устанавливают КПП, этакую помесь Приоры с Калиной. Обычная приоровская кпп на три шпильки, только к ней прикручивается силуминовый кронштейн крепления агрегата, типа калиновского, кронштейн вилки сцепления  и датчик включения заднего хода тоже калиновский (точнее девяточный).

С конца 12 года Автоваз наладил выпуск нескольких новых коробок передач которые устанавливают на часть автомобилей Лада Гранта, Лада Калина, Приора 2, те самые которые часто называют тросовые или тросиковые. Еще часто их называют по марке автомобиля: ВАЗ 2190, 2192 и т. д., что вообще то не очень правильно. Эти коробки имеют индекс ВАЗ 2180, 2181, 21816. По сути это одна коробка с незначительными изменениями. Заводчане о них много писали хвалебных отзывов, и коробка действительно получше прежних. Но как у нас обычно бывает, многие слабые узлы так и перекочевали в новую кпп без изменений. На мой взгляд кардинальное улучшение это новый механизм выбора. И все. Все остальные изменения не существенны. Посмотрите фото:





Щупа теперь нет, для проверки масла нужно лезть под машину и выкручивать пробку как в первых восьмерочных кпп. А конструкция осталась таже, чуть уровень понизился пятая передача умрет первой. Причем вилки применили силуминовые с пластиковыми накладками на лапки. Теперь не только 5-ю передачу в сборе на выброс, а и вилку. Пластик от перегрева мгновенно слазит. (К слову, вилка дороже прежней раза в три). А что там за валы? Да, да, старый знакомый, полый десяточный, тот самый который так любит лопаться по канавке под стопорное кольцо. Первичный вал восьмерочный (точнее он имеет индекс 2110, но они одинаковые). Справедливости ради отмечу, на часть этих коробок ставят валы 21120, они понадежней будут. Первая и вторая передача действительно немного легче включается за счет новых муфт со ступицами и двухконусных синхронизаторов. А вот ресурс второй передачи ничуть не вырос. Так же как и на старых кпп вторая очень не долговечная. Подшипники валов старые, задние 305 очень слабенькие, часто заводских хватает тысяч на 50-70. Дифференциал все тот же восьмерочный. Если раньше на карбюраторных машинах он надежно служил, с ростом мощности двигателя превратился в головную боль. Лопаются сателлиты, срезает ось, все это сопровождается разрывом картера кпп. Уже пошли эти новые коробки с пробитыми картерами. Правда, на старых пробивало дыру снизу, теперь на этих новых пробивает сверху. Конечно очень много зависит от стиля езды. Если очень аккуратно, спокойно ездить как «папик» то прослужит довольно долго. А гоцать не долго получится.





главная пара КПП, передаточные числа, конфигуряция

Содержание

  • 1 Строение коробки передач
  • 2 Главная пара
  • 3 Передаточные числа (ряд)
  • 4 Конфигурации КПП
  • 5 Кулиса
  • 6 Отзыв о коробке передач
  • 7 Обслуживание, устранение проблем

Коробка переключения передач

Коробки передач (КПП) бывают механическими, роботами, вариаторами, автоматами. На ВАЗ 2114 2113 2115 установлена 5-ступенчатая механика с приводом кулисы. В принципе, коробка осталась от той же «восьмерки», но с другой главной парой.

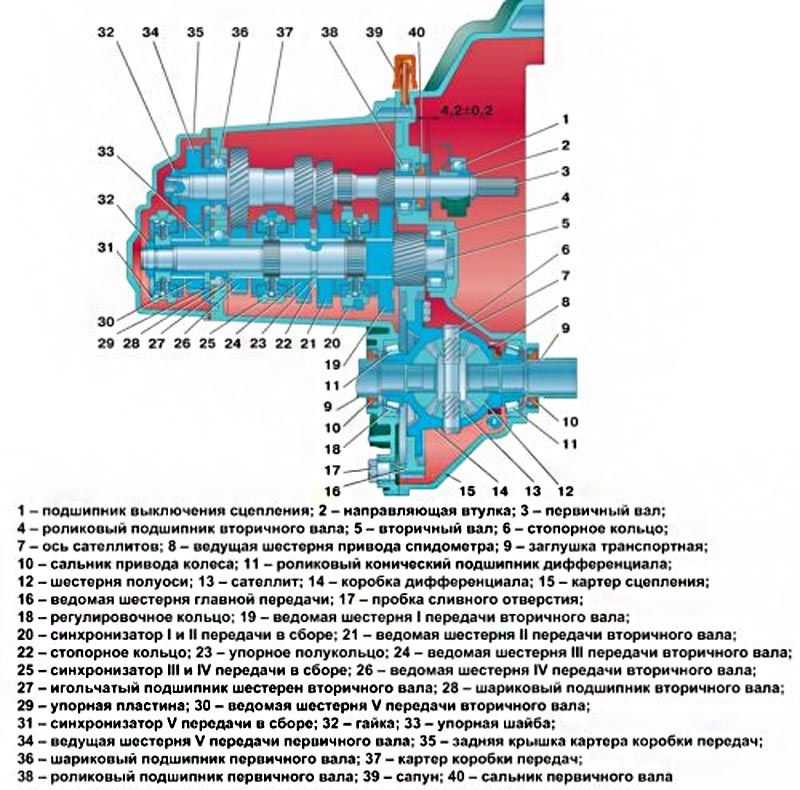

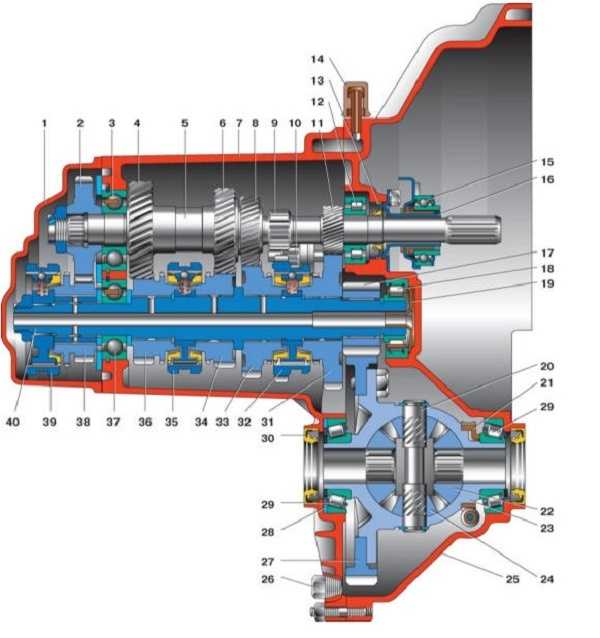

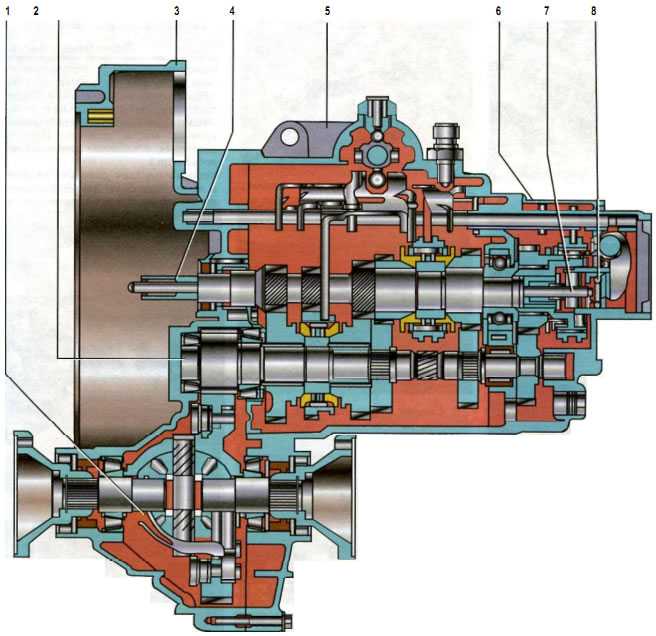

Строение коробки передач

Если брать отдельно корпус, то КПП состоит из трех частей: картер сцепления, картер коробки, задняя крышка.

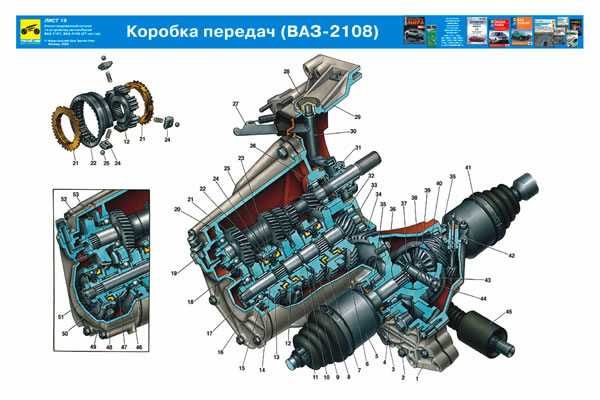

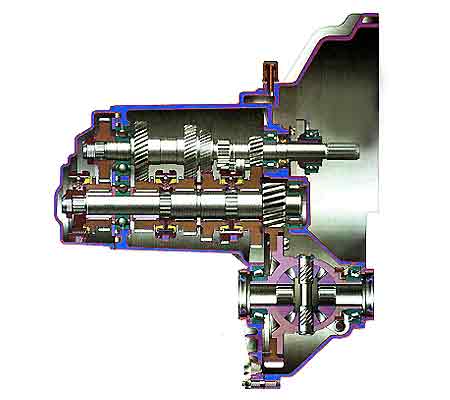

Строение коробки передач

«Кишки» механической КПП состоят двух частей: главная пара + дифференциал и передаточные числа.

Главная пара

Главная пара — это основной вал (главная передача).

Главная пара служит для снижения оборотов, передаваемых от двигателя. В среднем, главная пара уменьшает количество оборотов в 4 раза: двигатель крутится 4 тыс. оборотов — главная пара 1 тыс. оборотов.
Главная пара в стандарте имеет передаточное число: 3,7. За счет изменения главной пары можно существенно изменить динамику автомобиля. В зависимости от размера главной пары можно изменить длину всех передач, следовательно, максимальную скорость и разгон. (Кстати, у «девятки» стоит главная пара 3.9, за счет этого она имеет меньшую максимальную скорость, но резвее на разгон).

Ниже приведены три графика, по которым вы можете сравнить скорость на 5500 оборотах двигателя с разными главными парами. (Расчеты приведены на колеса r15 с профилем 195/50 — то же самое, что и r14 со стандартным ВАЗовским профилем 175/65 или 180/60).

Передаточные числа (ряд)

Это шестерни каждой передачи, которые тоже имеют свой размер.

Они характеризуют скоростные показатели автомобиля на той или иной передаче.

В стандартном ВАЗ применяются следующие числа:

Передаточные числа КПП:



I

3,636

II

1,95

III

1,357

IV

0,941

V

0,784

задний ход

3,53

Выше приведены характеристики со стандартными параметрами.

Стандартный ряд на 2114 далеко не идеален. Первая передача слишком короткая, вторая — длинная. За счет этого наблюдается резкий провал динамики при переключении с первой на вторую. Мало того, что наблюдается провал, так же при резком переключении потихоньку умирает синхронизатор второй скорости.

Поэтому существуют спортивные ряды, где убран провал между 1-й и 2-й, и не только: спортивные ряды подбираются по типу двигателя. Это может быть просто хороший городской мотор, либо спортивный, либо заточен под гонки на 402 метра. Также существуют и «турбовые» передачи, рассчитанные под турбо мотор.

Конфигурации КПП

Ниже приведены наиболее удачные конфигурации КПП в зависимости от мотора. Для более подробного подбора вы можете воспользоваться калькулятором в интернете.

  1. Наиболее подходящая конфигурация КПП для гражданского атмосферного двигателя: 18 ряд КПП + главная пара 3,9.
  2. Наиболее подходящая КПП для спортивного атмосферного двигателя: 7 ряд КПП + главная пара 4,3.
  3. Наиболее подходящая конфигурация КПП для турбового гражданского двигателя: 104 ряд + главная пара 3,5.

Дифференциал — двухсателлитный, натяг регулируется разной толщиной регулировочного кольца.

В спортивных автомобилях часто используется блокировка дифференциала.

Блокировка дифференциала — механизм, блокирующий дифференциал для того, чтобы оба колеса крутились равномерно. Первоначально блокировка применялась на внедорожниках, чтобы передняя и задняя оси крутились равномерно.

В нашем случае особой популярностью пользуются винтовые блокировки, т. к. легко устанавливаются в КПП, увеличивают проходимость по мокрой дороге, дают преимущество при разгоне за счет равномерного постоянного вращения колес.

Кулиса

На современных автомобилях, в том числе и на новых Грантах, Калинах, Приорах устанавливаются КПП с тросовым приводом передач, благодаря чему переключение передач становится легкой и четкой. На Самарах же: 2114 -2113-2115 привод передач осуществляется не за счет тросика, а за счет кулисы.

Кулиса

Кулиса — разработка 80-х, поэтому передачи могут не включаться с первого раза, плохо заходить и т. д.

На спортивных тюнингованных автомобилях часто ставят «короткоходную» кулису.

Суть короткоходной кулисы в том, что путь рычага КПП от нейтрали до передачи становится короче, чем был. Проще говоря: передачи включаются легче, ход рычага меньше, что дает существенное преимущество при переключении.

Отзыв о коробке передач

ВАЗовские КПП на передний привод имеют одни и те же болячки. Все они воют и шумят, шестерни между собой имеют существенный люфт, из-за которой происходят дерганья при сбросе газа при движении на передаче. Как упоминалось выше, первая передача слишком короткая, а вторая — длинная, из-за чего появляется провал при разгоне, увеличивается износ. Установка другого ряда передач может решить проблему провала, но все спортивные ряды имеют большой шум при работе, чем обычная коробка, которая и так не отличается тишиной работы.

Обслуживание, устранение проблем

Ниже приведены ссылки на статьи, с помощью которых вы можете ознакомиться с нужно информацией.

  • Какое масло лить в КПП? Виды масел, вязкость, срок службы масла.
  • Как снять/заменить КПП? Пошаговая инструкция снятия КПП.
  • Дребезжит рычаг КПП, что делать? Избавляемся от дребезга ручки КПП на 2,5-4 тыс. оборотах.
  • Как заменить масло в КПП? Пошаговая инструкция по замене масла в коробке.
  • Как проверить уровень масла? О том, где находится щуп, как проверить уровень.
  • Как заменить датчик заднего хода (дзх)? Не горят фонари заднего хода — вероятнее всего, вышел из строя датчик. Подробная инструкция замены датчика.
  • Не включается задняя передача. Что делать? Причины возникновения данной проблемы, и что с этим можно поделать.
  • Хрустит вторая передача. Причины возникновения данной проблемы, и что с этим можно поделать.

Надеемся, вы нашли ответы на свои вопросы.

Трансмиссия для автомобилей 2108-2115

Сравнение товаров (0)


Название по умолчанию (А — Я) Название (Я — А) Цена (Низкая > Высокая) Цена (Высокая > Низкая) Рейтинг (Самый высокий) Рейтинг (Самый низкий) Модель (A–Z)Модель (Z–A)364896


104 КПП рядная

Размеры в упаковке (ДхШхВ), мм: 350х190х80 Для автомобилей: 2108, 2110, 2113, Калина 1118, Приора 2170

690,00€

Редуктор серии 104, редуктор тросовый

Размеры в упаковке (ДхШхВ), мм: 350х190×80 Для автомобилей: 2108, 2110, 2113, Калина 1118, Приора 2170

690,00€

11 ряд редукторов

Размеры в упаковке (ДхШхВ), мм: 350х190х80 Для автомобилей: 2108, 2110, 2113, 1118 Калина, Приора 2170

736.

00€

111 КПП рядная

Размеры в упаковке (ДхШхВ), мм: 350х190х80 Для автомобилей: 2108, 2110, 2113, Калина 1118, Приора 2170

575.00€

18 ряд КПП на ВАЗ

Размеры в упаковке (ДхШхВ), мм: 350х190х80 Для автомобилей: 2108, 2110, 1118 Калина, Приора 2170

722,86€

Вилка 3-4 передачи ВАЗ 2108

Размеры в упаковке (ДхШхВ), мм: 130х110х30 Для автомобилей: 2108, 2110, 2114, Гранта 2190, Калина 1118, Приора 2170

26,94€

Редуктор 7 серии, разборный

Размеры в упаковке (ДхШхВ), мм: 350х190х80 Для автомобилей: 2108, 2110, Калина 1118, Приора 2170, 2113

706.43€

Пыльник крыла КПП ВАЗ 2108

Размеры в упаковке (ДхШхВ), мм: 120х80х80 Для автомобилей: 2108, 2109, 2113, 2114, 2115, 21099

2,30€

Корзина сцепления AP-Racing на 2 диска 184 мм

Размеры в упаковке (ДхШхВ), мм: 280х280х60 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2170, Приора 9 21710004

821. 43€

Корзина ВАЗ 2110 Турбо

Размеры в упаковке (ДхШхВ), мм: 280х280х60 Для автомобилей: 2110, Гранта 2190, Калина 1118, Приора 2170

134,71€

Сцепление 5 Коробка передач ВАЗ 2108 в сборе

Размеры в упаковке (ДхШхВ), мм: 90х90х30 Для автомобилей: 2108, 2110, 2114, Гранта 2190, Калина 1118, Приора 2170

27,60€

Диск сцепления 2110 Пиленга (металлокерамика)

Размеры в упаковке (ДхШхВ), мм: 210х210х40 Для автомобилей: 2110, Гранта 2190, 1118 Калина, Приора 2170

161.00€

Подшипник выключения сцепления ВАЗ 2108-2112

Размеры в упаковке (ДхШхВ), мм: 80х80х40 Для автомобилей: 2108, 2110, 2113, Гранта 2190, Калина 1118, Приора 2170

31,21€

Сцепление Valeo 2108-2115 (комплект)

Размеры в упаковке (ДхШхВ), мм: 260х260х80 Для автомобилей: 2113, 2114, 2115, 21099, 2108, 2109

211. 27€

Вкладыши дифференциала ВАЗ 2108-2112, Калина, Приора (комплект 2 шт)

Размеры в упаковке (ДхШхВ), мм: 80х80х50 Для автомобилей: 2108, 2110, 2113, Гранта 2190, Калина 1118, Приора 2170

41,07€

Блокировка дифференциала 2108-2110 Диск ValRacing

Размеры в упаковке (ДхШхВ), мм: 180х160х160 Для автомобилей: 2108, 2110, 2113, Гранта 2190, Калина 1118, Приора 2170

552.00€

Блокировка дифференциала ВАЗ 2108-2110, дисковая, ValRacing, под датчик скорости

Размеры в упаковке (ДхШхВ), мм: 180х160х160 Для автомобилей: 2108, 2110, 2113, Гранта 2190, Калина 1118, Приора 2170

690,00€

Дисковая пружина для блокировки диска

Размеры в упаковке (ДхШхВ), мм: 70х70х2 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2170, Приора 2171, Приора 2172

16. 43€

Карданный вал левый усиленный, короткий Val Racing ВАЗ 2108-2110

Размеры в упаковке (ДхШхВ), мм: 400х30х30 Для автомобилей: 2108, 2110, 2113, Приора 2170

262,86€

Диск фрикционный приводной

Размеры в упаковке (ДхШхВ), мм: 85х85х2 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2170, Приора 2171, Приора 2172

13.80€

Диск фрикционный ведомый

Размеры в упаковке (ДхШхВ), мм: 70х70х2 Для автомобилей: 2101, 2106, 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 21099, Гранта 2190, Калина 1117, Калина 1118, Калина 1119, Нива, Приора 2172 9007, Приора 2174, Приора 2171

13.80€

Шестерня 1 коробки передач серии №111, 18, 12, 102 нов. размер выборки

Размеры в упаковке (ДхШхВ), мм: 120х120х100 Для автомобилей: 2108, 2110, 2113, Калина 1118, Приора 2170

69. 00€

Шестерня 2 коробки передач, ряд №7, новая.размер образца

Размеры в упаковке (ДхШхВ), мм: 120х120х100 Для автомобилей: 2108, 2110, 2113, Калина 1118, Приора 2170

69.00€

Шестерня 2 коробки передач, ряд №8, 18, новая.размер образца

Размеры в упаковке (ДхШхВ), мм: 120х120х100 Для автомобилей: 2108, 2110, 2113, Калина 1118, Приора 2170

69.00€

Шестерня 3 коробки передач, ряд №18, новая.размер образца

Размеры в упаковке (ДхШхВ), мм: 120х120х100 Для автомобилей: 2108, 2110, 2113, 1118 Калина, Приора 2170

65,71€

Шестерня 3 коробки передач, ряд №7, новая.размер образца

Размеры в упаковке (ДхШхВ), мм: 120х120х100 Для автомобилей: 2108, 2110, 2113, Калина 1118, Приора 2170

69.00€

Шестерня 4 коробки передач, ряд №18, новая.размер образца

Размеры в упаковке (ДхШхВ), мм: 120х120х100 Для автомобилей: 2108, 2110, 2113, Калина 1118, Приора 2170

72,29€

Шестерня 4 коробки передач, ряд №7, новая. размер образца

Размеры в упаковке (ДхШхВ), мм: 120х120х100 Для автомобилей: 2108, 2110, 2113, 1118 Калина, Приора 2170

73.60€

Сколько лить в трансмиссию. Сколько литров масла в коробке передач, и куда оно заливается. Когда менять ТМ

Коробка передач многое решает в автомобиле. Если он не будет работать как надо, то как минимум увеличится расход топлива автомобиля. И самое страшное, что коробку передач придется менять. Поэтому периодически необходимо проводить техническое обслуживание КПП. Самое простое, что можно сделать самому (хотя советуем доверить эту работу профессионалам из автосервиса) – вовремя менять масло. Разберемся, как это сделать правильно, и какое масло выбрать.

Когда менять масло в коробке передач

Здесь мнения расходятся, как и реальная необходимость замены масла в коробках передач. Одни устройства требуют полной замены через 80-120 тысяч километров, а другие без проблем проезжают 400 тысяч. Многое зависит от состояния и «возраста» коробки передач.

Еще хотелось бы отметить такой важный момент, как то, что менять жидкость в АКПП ОБЯЗАТЕЛЬНО! Производители уверяют, что это не обязательно, что масло не меняется, но давайте подумаем вместе. Со временем детали изнашиваются и в масле появляется металлическая стружка. Это приводит к еще большему производству. В результате автоматическая (как и любая другая) коробка передач «убивается». Делайте выводы сами.

Сколько стоит замена гидравлики

Очень животрепещущий вопрос — сколько стоит замена масла. Цены на масло растут прямо на глазах, а его нужно менять, иначе придется делать еще более дорогой ремонт. Итак, давайте обсудим этот вопрос. Так как доллар «скачет», а вместе с ним и цены, отталкиваемся от этой денежной единицы.

В среднем литр трансмиссионной жидкости стоит около 4-8 долларов. А в среднем редукторе легкового автомобиля помещается около 4 литров.

Сюда запишите статью расходов непосредственно на саму замену смазки. Как мы писали выше, настоятельно рекомендуем пользоваться услугами автосервиса. У них можно заказать как частичную замену жидкости, так и полную. Первый будет стоить около 600-800 рублей, а второй — около 1200.

Почему такой разброс? Все дело в том, что в первом случае все делается вручную, а во втором будет использоваться специальная машина, которая полностью вымоет из системы старую смазку и загонит туда новую.

Также учтите, что в случае полной замены количество жидкости должно быть больше, примерно в полтора-два раза.

Какую замену выбрать решать вам.

Есть еще один момент, на который стоит обратить внимание. В случае частичной замены смазки, перед покупкой узнайте, что ранее было залито в коробку передач. Нет необходимости смешивать продукты разных производителей.

Ну а если вы ослушались нашего совета, то аккуратно соберите все вытекшее масло и посмотрите сколько было литров. Вам нужно заполнить тот же объем. Конечно, потом можно будет посмотреть по точкам на щупе, но лучше сразу точно знать, сколько лить. Объем масла в АКПП тоже нужно заливать строго ограниченно. Меньше — машина будет дергать машину. Больше тоже плохо.

Обязательно менять трансмиссионную жидкость «на горячую». То есть температура двигателя должна быть рабочей — около 80 градусов.

Типы масел

Не только КПП бывают разных типов. Трансмиссионные жидкости также делятся на несколько типов:

Тип гидравлики:

  • синтетические;
  • полусинтетика;
  • минеральные;
  • гидрокрекинг.

Вязкость:

  • высоковязкий;
  • слегка вязкий.

Для различных типов коробок передач:

  • для машин;
  • для механических трансмиссий;
  • для вариаторов.

Заранее приобретите емкость для сбора отработанного трансмиссионного масла. Он должен быть не менее 4-5 литров, и на всякий случай поставьте рядом еще один. Такой ход не будет лишним.

Если вы не хотите знать, как выглядит отработанное масло, наденьте перчатки.

Если у вас на автомобиле установлен автомат, то при использовании герметика (если снимаете поддон КПП) тщательно его подбирайте. Дело в том, что для АКПП масло более едкое. Обычный герметик очень хорошо разъедается такой смазкой. Существуют специальные герметики для использования с этим трансмиссионным маслом.

Если у вас нет возможности залить смазку через отверстие, куда вставляется щуп, то придется лезть к заливному отверстию. Обычно он располагается над сливом. Вставьте в него небольшой отрезок длинного шланга. Используйте оставшуюся длину, чтобы подвести другой конец к капоту автомобиля. Там вставьте в него лейку. Таким образом, вы значительно упростите себе работу.

Подведем итоги

Вот мы и разобрались, какая смазка идет в коробку передач автомобилей. Заправочные работы лучше производить на специализированных СТО, где вы получите гарантию на выполненную услугу.

Очень важно вовремя заменить ТМ внутри коробки передач на ВАЗ 2109. Отечественные автомобили требуют постоянной замены масляных жидкостей, как и автомобили зарубежных марок. Масло в коробке передач ВАЗ 2109 необходимо менять постоянно, как и в других автомобилях.

Рассмотрим на примере ВАЗ 2109, как правильно менять масло в коробке передач, а также какую жидкость выбрать и как часто это нужно делать.

Когда менять ТМ?

Разные специалисты имеют разные мнения на этот счет, но большинство склоняется к тому, что масляные жидкости в салоне автомобиля для коробки передач ВАЗ 2109 нужно менять каждые 30 000 км пробега, либо раз в год. Но, конечно же, все зависит от условий эксплуатации и дорог, по которым движется транспортное средство, поэтому в щадящем режиме трансмиссионное масло может исправно служить на протяжении 50 000 километров пробега.

Каждый автомобилист должен постоянно проверять качество рабочей масляной жидкости, желательно не реже, чем каждые 10 000 км пробега. Если масло приобрело неприятный темный цвет, в его структуре видны абразивные частицы или виден посторонний осадок, то масляный состав лучше заменить. Так вы не только предотвратите поломки автомобиля, но и обезопасите свое передвижение в дороге.

Специалисты обязывают всех автомобилистов производить замену рабочих масляных жидкостей внутри коробки передач ВАЗ 2109 при каждом ремонте коробки передач. Таким образом, вы сможете предотвратить загрязнение и эрозию новых деталей, а самое главное, вы будете знать, что переключение передач производится эффективно.

Типы КПП 2109

Коробки передач на девятки бывают двух типов, в связи с этим порядок замены жидкости разный:

  • обслуживаемый — КПП с щупом. В моторном отсеке рядом с аккумулятором находится щуп для проверки уровня масла в коробке 2109. Это 5-ступенчатые коробки передач.
  • необслуживаемый — редуктор без измерительного щупа. Они устанавливаются на Ваз 2109, у которых всего 4 передачи, а 5-я отсутствует. Эти автомобили имеют специальную заливную горловину.

Процесс замены масла

Сама замена масла в коробке ВАЗ 2109 не представляет особой сложности, поэтому ее можно выполнить самостоятельно и без обращения к специалисту в автосервисе.

Сменный инструмент

Для замены масла в редукторе 2109 или 2108 потребуется следующий инструмент:

  • шпонки, понадобятся накидные или накидные ключи на 17 и 12;
  • пустая пустая тара или контейнер;
  • для коробки передач без щупа — заливной шприц, а для коробки передач со щупом — заливная воронка;
  • наличие тряпки или тряпки для протирания маслянистых капель не помешает.

Подготовив этот инвентарь, теперь вы можете заменить отработанную масляную жидкость. Его замена в коробке передач ВАЗ 2109 проводится в несколько этапов.

Слить масло

Перед заменой необходимо заехать на яму. Так будет удобнее сливать старое автомобильное масло из КПП. Весь процесс занимает не более 20 минут.

Протираем сливную пробку и откручиваем сливной болт. Подменяем ведро отработанного масла. Далее нужно слить выработки из коробки передач автомобиля. После того, как вся отработанная жидкость стечет, закрутите болт обратно.

Заливка масла

В зависимости от типа коробки передач ВАЗ 2109 порядок замены отработанной жидкости отличается.

  • Для ВАЗ 2109 с коробкой передач со щупом масло необходимо заливать непосредственно через сам щуп. Необходимо поставить воронку и залить чистящее средство до необходимого уровня. Проверяем уровень по щупу. Залейте его в КПП до максимальной отметки на щупе.
  • У ВАЗ 2109 с коробкой передач без щупа заливное отверстие находится справа. Необходимо открутить пробку и с помощью шприца залить новую жидкость. Поскольку уровня здесь нет, то для необходимого объема необходимо ориентироваться по нижнему краю отверстия. Заливать масло требуется до тех пор, пока оно не достигнет нужного уровня.

Замена также производится в АКПП. После того, как замена рабочих жидкостей произведена, можно продолжать эксплуатацию автомобиля. Обратите внимание, замену лучше всего производить в автосервисе, но в любом случае приобретать ТМ придется самостоятельно. Давайте рассмотрим, какие его виды подходят для девятки.

Что в коробке?

Сегодня автомагазины предлагают широкий ассортимент трансмиссионных масел, и зачастую рядовой автолюбитель не может найти подходящий вариант для своего автомобиля, если не знает, какую именно смазку заливать для своего транспортного средства.

Рассмотрим три самых популярных и актуальных типа масляных жидкостей, которые следует заливать в коробку ВАЗ 2109:

  1. Синтетика ТМ считается самой дорогой и эффективной среди конкурентов, но их часто приобретают для иномарок и дорогие модели автомобилей;
  2. Полусинтетика ТМ считается отличным вариантом для использования в коробке ВАЗ 2109, стоит относительно недорого и отлично выполняет свои функции;
  3. Минерал ТМ хуже всего подходит для коробки передач, применяется редко, несмотря на дешевизну, так как такая смесь может повредить шестерни;

Также масляные жидкости различаются по цвету, плотности, морозостойкости и другим характеристикам. Лучше всего использовать только те рабочие жидкости, которые рекомендованы в инструкции по эксплуатации для конкретной модели автомобиля.

Важно: Синтетические масла лучше всего подходят для сильных морозов, полусинтетика хуже показывает себя при высоких минусовых температурах, а минеральные масла вообще не способны выдерживать морозы.

Специалисты рекомендуют использовать в КПП ваз 2109 следующие сорта маслаавтомобиль: ГЛ-4, ГЛ-4/5, ГЛ-5. Отечественные компании-производители выпускают ТМ-4 и ТМ-5, которые тоже отлично подходят для девятки. На ВАЗ 2109 лучше всего зарекомендовало себя ТМ5-9М, оно может прослужить вашей коробке передач до 80 тысяч километров пробега, что считается огромной величиной, у этого типа состава масла нет конкурентов. При этом вязкость масляной жидкости должна быть либо 75w-40, либо 80w-90. Температурные диапазоны выбираются в соответствии с вашей климатической зоной.

Лучше всего использовать масла проверенных производителей и желательно, чтобы с маркой были знакомы либо вы, либо ваши знакомые, друзья, родственники. Таким образом, вы избежите проблем и не наткнетесь на некачественный товар, который со временем может привести вашу коробку передач в полную негодность.

Сколько масла заливать в коробку ваз 2109

Прежде чем заливать масло в коробку ваз 2109, нужно его приобрести, а сколько нужно знать перед походом в магазин, ведь каждый литр залитый в машину стоит много денег.

Часто автолюбители самостоятельно определяют, сколько требуется масла при его первой замене, так как в коробке передач есть специальный щуп для измерения его уровня. Но в автомобилях первых лет выпуска такого устройства нет, поэтому автолюбителю приходится как-то ориентироваться самостоятельно.

В соответствии с техническими характеристиками девятки, в ее коробке передач обычно содержится ровно три литра трансмиссионного масла. Но есть некоторые особенности этой характеристики.

  • в четырехступенчатой ​​коробке передач, объем коробки передач 3100 литров;
  • , в то время как для пятиступенчатой ​​требуется 3300 литров смазки.

Лучший способ разобраться в этом вопросе – сервисная книжка вашего автомобиля.

В любом случае при замене масла в КПП ваз 2109автомобиля, лучше всего использовать для измерений щуп. Он поможет определить не только уровень остатков смазывающей жидкости, но и позволит не переборщить с залитым внутрь составом.

Видео: замена в КПП на ВАЗ 21099

В рамках регламентных работ любого автомобиля, в том числе и классической модели ВАЗ 2107, в том числе полная замена смазки в коробке передач (КПП) и задней корпус редуктора моста выполнен. По рекомендациям производителя данную процедуру выполняют каждый раз через 35 000 км пробега или через три года непрерывной эксплуатации автомобиля ВАЗ 2107.

Обязательным условием для успешной и беспроблемной замены смазки в коробке и картере заднего моста является наличие смотровой ямы или специальной эстакады. В противном случае заменить масло будет очень проблематично.

Из инструментов для замены смазки потребуются:

  • Гаечный ключ или головка на 17;
  • Контейнер для сбора использованной смазки;
  • Металлическая щетка;
  • Маслозаправочное устройство (шприц, воздуходувка и т. п.).

Дополнительно необходимо приобрести новое масло в количестве, необходимом для заливки. Чтобы определить, сколько смазки покупать, проведем нехитрые расчеты: в коробку ВАЗ 2107 необходимо залить около 1,6 л, плюс в редуктор заднего моста 1,3 л. Всего минимально необходимый объем трансмиссионного масла составляет 3 литра.

Во избежание напрасной траты времени и материальных ресурсов настоятельно рекомендуется перед началом работ тщательно осмотреть КПП на герметичность. При обнаружении течи нужно сначала устранить ее причину, а уж потом менять масло.

В первую очередь необходимо очистить от грязи сливную и заливную пробки с помощью металлической щетки. Для начала замена в коробке передач. Подставляем емкость для отработанного масла и откручиваем поочередно заливную и сливную пробки. После того, как все масло вытечет из редуктора, закрутите сливную пробку на место. Проверяем слитое масло на наличие металлических примесей и чрезмерных загрязнений.


Если отработанное масло слишком грязное, настоятельно рекомендуется промыть коробку передач. Для этого есть специальные промывочные жидкости, но можно приготовить и самостоятельно. Ничего сложного в этом нет: нужно смешать масло (неважно какое, моторное или трансмиссионное) и солярку или керосин, в пропорции 1:1. Для промывки достаточно 1 литра смеси. С помощью шприца или другого приспособления нужно залить смесь в коробку и закрутить крышку заливной горловины. После этого включаем нейтральную скорость, запускаем двигатель и даем ему поработать 5-10 минут и сливаем промывочную смесь из коробки.

В том случае, если вы моете не только коробку, но и редуктор заднего моста ВАЗ 2107, вам потребуется поддомкратить заднее колесо, зафиксировать автомобиль противооткатными башмаками и дать поработать двигателю с включенной передачей. Это размоет и КПП, и задний мост.

После того, как масло или промывка слиты из коробки передач, и сливная пробка закручена на место, шприцем или другим приспособлением заливаем новое. По рекомендациям завода масло заливают до тех пор, пока оно не начнет вытекать через заливное отверстие. После этого заливная пробка закручивается на место, и замену можно считать завершенной.

В старых автомобилях ВАЗ 2107 бывает, что по тем или иным причинам не удается открутить заливную пробку. Затем после слива смазки нужно разобрать защитные уплотнители вокруг рычага переключения передач и залить масло из салона. Поскольку контролировать объем через заливное отверстие невозможно, руководствуемся рекомендациями производителя: для четырехступенчатой ​​коробки передач – 1,4 литра, для пятиступенчатой ​​– 1,6.

Замена смазки в заднем мосту ВАЗ 2107 осуществляется аналогично, с использованием тех же инструментов и приспособлений.


Многих автомобилистов интересует, сколько масла помещается в коробку передач ВАЗ-2114. Обычно этот вопрос возникает, когда приходит время заменить жидкость в узле. Итак, в этой статье мы рассмотрим, сколько масла нужно заливать в коробку передач.

Масло КПП

По данным производителя в КПП ВАЗ-2114 ставится 3,5 литра масла .

Но, как показывает практика, автомобилисты заливают 3,3 литра. Это связано с тем, что при сливе смазки некоторое количество масла остается в редукторе на валах, а также на стенках.

Процесс заливки масла в КПП

При капитальном ремонте (промывке)

В случае промывки КПП или ее капитальном ремонте заливка должна иметь объем 3,5 литра … Также , достаточно важным фактом является то, что в процессе разработки количество заменяемого масла может увеличиваться, так как детали и сам корпус теряют некоторый объем. Но в этом случае возмещение утраченного количества не превышает 100 грамм.

выводы

Итак, выяснилось, что объем масла в коробке передач ВАЗ-2114 составляет 3,5 литра. Но, при замене будет залит меньший объем, так как внутри узла остается 200 грамм смазки.

Корректная работа трансмиссионного агрегата на ВАЗ 2114 возможна только при своевременном обслуживании коробки передач. Одним из важных аспектов технического обслуживания является замена смазочного материала. Чтобы коробка передач не испытывала масляного голодания при недоливе, нужно знать, сколько масла в коробке ВАЗ 2114.

[Скрыть]

Как определить необходимый объем масла для коробки ВАЗ 2114?

По официальным данным объем трансмиссии в автомобилях ВАЗ 2114 составляет 3,5 литра. Но на практике количество заменяемой жидкости может составлять 3,3 литра. Это связано с тем, что при сливе отработанной смазки в коробке передач на шкивах и стенках остается некоторое количество масла.

Если при замене производится промывка трансмиссионного агрегата или капитальный ремонт, потребуется 3,5 литра жидкости. Следует учитывать, что в процессе эксплуатации автомобиля происходит естественная выработка деталей, что приводит к повышению уровня масла. Это связано с тем, что составные элементы коробки передач и ее корпуса теряют определенный объем. Но уровень замещения в этом случае будет не более 50-100 грамм.

Какой смазочный материал выбрать?

Перед заправкой расходников необходимо определиться с выбором масла для коробки ВАЗ 2114, от этого будет зависеть качество работы агрегата. Завод-производитель советует потребителям выбирать одну из трех категорий смазочных материалов.

Канал «КОССС102» рассказал о выборе расходных материалов для трансмиссий автомобилей ВАЗ 2114.

Допускается применение масел:

  • на минеральной основе;
  • на синтетической основе;
  • на базе полусинтетики.

В принципе, можно использовать любую жидкость, но важно, чтобы она соответствовала спецификациям, рекомендованным производителем:

  1. 75W-90. Синтетические расходники отличаются хорошими смазывающими свойствами. Их действие позволяет обеспечить оптимальную работу трансмиссии машины в условиях эксплуатации в сильный мороз. Основным недостатком синтетических масел является громкий шум, который коробка передач начинает издавать после заливки по сравнению с полусинтетикой. При выборе смазки с классом вязкости 75W-90 важно, чтобы он соответствовал спецификации GL-4.
  2. 85W-90. Полусинтетический расходник имеет хорошие эксплуатационные характеристики. Использование таких масел более целесообразно в автомобилях с солидным пробегом. Стоимость такой смазки ниже по сравнению с синтетическими веществами. По стандарту API продукт должен быть не ниже класса GL-4.
  3. Допускается применение минеральной смазки вязкостью 80W90. Главный недостаток такого масла – восприимчивость к низким температурам. В сильный мороз минеральная смазка густеет и теряет свои характеристики.

Кроме этих моментов, при выборе смазки важно учитывать следующие нюансы:

  • конструктивные особенности коробки передач автомобиля, а также привода автомобиля;
  • климатические условия, в которых эксплуатируется транспортное средство, в частности, если для региона характерны частые и резкие перепады температур;
  • время года, в течение которого транспортное средство используется более интенсивно;
  • объем нагрузок, которые приходятся на коробку передач при различных режимах работы, а также их характер;
  • Влияние добавок в составе жидкости на отдельные компоненты агрегата.

Канал «Мульти Папа» подробно рассказал о выборе трансмиссионной смазки для коробок передач.

Как часто следует менять масло?

Чтобы коробка передач работала без перебоев, смазку в ней необходимо менять через регулярные промежутки времени.

Согласно официальным данным, указанным в сервисной книжке, процедуру замены расходного материала в трансмиссии следует проводить каждые 60 тыс. км пробега. Либо это нужно делать после четырех лет эксплуатации машины. Последний вариант актуален для автомобилистов, которые не проезжают 60 тыс. км за указанное время.

Но на практике, для предотвращения сбоев в работе агрегата, при выборе интервала замены необходимо:

  1. Проверять смазку на ощупь. Со временем в расходнике начинают образовываться твердые частицы, это говорит о том, что срок его службы подходит к концу. При наличии жидкость заменяется.
  2. Диагностика цвета и запаха расходного материала. После определенного пробега масло становится темным, но наличие осадка укажет на необходимость его замены. Кроме того, неприятный запах также будет свидетельствовать о низком качестве расходного материала. Если жидкость пахнет гарью, ее необходимо заменить.
  3. Периодически проверяйте состояние сальников, особенно если в автомобиль заливается синтетическая жидкость.
  4. Всегда меняйте масло в коробке передач после покупки подержанного автомобиля.

Поэтому, учитывая эти моменты, необходимость замены может возникнуть раньше, чем это установлено регламентом завода-изготовителя. Отзывы владельцев автомобилей ВАЗ 2114 показывают, что многие соотечественники меняют смазку через 25-30 тысяч километров пробега. Рекомендуется придерживаться этого показателя при частом и интенсивном использовании транспортного средства.

Подробнее о том, что будет, если своевременно не поменять масло в трансмиссионном агрегате, рассказал канал «Секреты ПОКУПКИ».

Типы коробок передач ВАЗ 2114

Отечественные модели ВАЗ 2114 могут комплектоваться двумя типами агрегатов трансмиссии — старыми и новыми. Поэтому перед выполнением задачи по замене необходимо точно определить, какой тип коробки передач установлен на автомобиле. Старые агрегаты не оснащены щупами для проверки уровня смазки.

Новый тип передачи имеет счетчик. Чтобы точно определить тип агрегата, нужно открыть моторный отсек и поискать щуп. Указатель уровня расположен напротив сиденья водителя. Его можно увидеть под штуцером воздушного фильтра. На конце щупа имеется черное прорезиненное кольцо.

Проверка количества масла в редукторе

Существует два варианта диагностики уровня смазки в системе. Вы можете использовать зонд, если это возможно, или визуально осмотреть его, если он недоступен.

Проверка щупом

Диагностика проводится следующим образом:

  1. Автомобиль стоит на ровной поверхности.
  2. Если проверка проводится после поездки, двигателю и коробке передач необходимо дать остыть. Это займет около пятнадцати минут. За это время смазка успеет стечь обратно в картер трансмиссии.
  3. Капот автомобиля открыт.
  4. Измерительный щуп вынимается из блока. Берется чистая ткань и вытирается счетчик от остатков жидкости.
  5. Затем устанавливается обратно. Делать это нужно максимально аккуратно, чтобы не задеть щупом стенки редуктора.
  6. Измеритель извлекается из отверстия и проверяется уровень расходного материала. Желательно, чтобы объем жидкости соответствовал отметке MAX. Если уровень ниже, необходимо добавить смазку.

Кирилл Збруенко рассказал о проверке объема вещества в КПП на примере ВАЗ 2115, на «четверках» процедура проводится аналогичным образом.

Проверка без щупа

На старых автомобилях порядок диагностики количества смазки следующий:

  1. Для проверки потребуется гараж с ямой или эстакада, по которой заезжает транспортное средство. Если это невозможно, переднюю часть автомобиля поднимают домкратом.
  2. Демонтируется защитный поддон. Для этого откручиваем все болты, крепящие его.
  3. С помощью ключа откручивается крышка, расположенная на трансмиссии.
  4. Затем в отверстие в редукторе опускают отвертку или другой подобный предмет. Важно содержать его в чистоте.
  5. В идеале смазка должна доходить до нижней резьбы отверстия на картере. Если ее недостаточно, то для добавления жидкости используют специальный шприц с установленной на его кончике трубкой. Обычный медицинский прибор для этих целей не подходит; необходимо использовать техническую.

Как самостоятельно заменить масло в коробке передач ВАЗ 2114?

Поменять смазку в отечественной «четверке» можно своими руками. Для этого важно подготовить все инструменты и подготовить машину к выполнению задачи.

Необходимые инструменты

Материалы, которые потребуются для замены:

  1. Новое масло. Смазку для добавления в трансмиссию необходимо выбирать с учетом технических характеристик машины.
  2. Сухие и чистые тряпки. Важно, чтобы тряпки были безворсовыми.
  3. Старый контейнер, куда сливают отработанную жидкость. Объем бака должен быть не менее пяти литров.
  4. 17 гаечный ключ, рекомендуется подготовить головку. В нем будет шестигранная выемка, благодаря которой вы сможете открутить сливную пробку. Будьте осторожны при использовании обычного ключа. Если края повреждены во время выполнения задачи, требуется новая крышка.
  5. Перчатки.
  6. Щуп для диагностики уровня.
  7. Шланг с установленной воронкой или технический шприц с подсоединенным патрубком.

Подготовительные мероприятия

Прежде чем приступить к выполнению задания, необходимо прогреть автомобиль. Затем двигатель останавливается, нужно подождать около пятнадцати минут, это позволит веществу полностью стечь. Если на автомобиле установлена ​​защита картера без отверстий, то ее придется снять. В противном случае доступ к сливной крышке будет невозможен. Для выполнения задачи необходимо открутить болты гаечным ключом и демонтировать защиту.

Пользователь Денис Онищенко рассказал подробнее о подготовке автомобиля к замене трансмиссионной жидкости и выполнении этого процесса.

Порядок замены смазки в новой коробке ВАЗ 2114

Порядок замены следующий:

  1. Перчатки надеты, все инструменты подготовлены. Первые шаги выполняются из-под днища автомобиля.
  2. На редукторе имеется сливная пробка, под нее ставится емкость.
  3. Крышка откручивается гаечным ключом, но не снимается полностью.
  4. Следующие шаги выполняются сверху. В моторном отсеке необходимо демонтировать корпус воздушного фильтра. Для этого откручиваются четыре винта и отверткой ослабляется хомут на хомуте. Затем из шланга вынимается фильтрующий элемент.
  5. Нижняя часть устройства отсоединена от автомобиля. Процедуру замены может осложнить тросик замка капота, мешающий его осуществлению.
  6. Затем крепёж отсоединяется, рядом кладётся корпус фильтрующего элемента.
  7. Область вокруг щупа должна быть очищена; для этого можно использовать кисть. Это предотвратит попадание пыли и мусора внутрь блока трансмиссии после его снятия.
  8. Затем под днищем автомобиля полностью откручивается сливная пробка коробки передач. Крышку нужно снимать постепенно, пока через нее не просочится смазка. Затем заглушка быстро удаляется с места установки.
  9. Чтобы полностью слить смазку, нужно подождать около получаса. Если двигатель не прогрелся заранее, это займет больше времени.
  10. После слива отработанного материала пробка закручена, но не до конца.
  11. Со стороны моторного отсека в заливное отверстие вставляется шланг с установленной на другом конце воронкой. Заправлено около двухсот граммов новой смазки. Необходимо дождаться, пока масло стечет и вытеснит старое вещество свежим составом. Узнать об этом можно при выходе из коричневой жировой коробки. Тогда свежая жидкость начнет стекать.
  12. Пробка сливного отверстия завинчивается до упора.
  13. Новое масло заливается в блок трансмиссии через воронку. Контроль уровня осуществляется с помощью щупа. Идеально, если смазка находится между минимальной и максимальной риской на счетчике. Точное количество жидкости, которое может попасть в коробку, зависит от того, сколько вещества из нее вылилось. После заливки нужно подождать минут пять, чтобы масло разошлось по всем каналам, затем снова проверяется уровень. Если повторная смазка не требуется, заливной клапан протирают чистой ветошью и устанавливают на место.
  14. Следующим шагом будет чистка сапуна, этот элемент необходим для выравнивания уровня давления. Если не избавиться от загрязнения, то воздух может давить на смазку, которая начнет выдавливать сальники. Чтобы масло оптимально распределилось по внутренним каналам трансмиссии, необходимо запустить силовой агрегат и прогреть его.

Порядок замены жидкости в коробке ВАЗ 2114 старого образца

Порядок замены масла в старой и новой коробках передач одинаков.

Разница лишь в том, что заливное отверстие находится в другом месте. Он расположен не сверху моторного отсека, а снизу, над сливной пробкой. Поэтому заливать смазку в трансмиссию необходимо до тех пор, пока она не выйдет из отверстия. Процедура заправки выполняется с помощью шланга, один конец которого установлен в редукторе. А с другой надевается воронка или шприц.

Какой вес ваз 2101. Сколько весит машина?

9ВАЗ 0002 остается самой любимой и неприхотливой машиной, не уступающей своих позиций с 70-х годов 20 века.

Очень сложно представить современные дороги без этих вечных «тружеников», регулярно разъезжающих по городам и весям нашей великой и любимой Родины. Регулярная возня автомобилей и их отсутствие, что, конечно, добавляет к этому уважения.

Сколько весит ВАЗ-2101 с двигателем и без: технические характеристики

Технические характеристики этого автомобиля зависят от износа и пробега, который определяется, естественно, пробегом. Если регулярно возить машину на СТО, вовремя менять масло, ухаживать за автомобилем, то проблемы могут возникнуть только с устаревшими и тюнингованными двигателями в плане увеличения их мощности. Итак, из 955 кг от общей массы автомобиля, 114 кг — это, собственно, двигатель.

Так как ВАЗ выпускается с 1970 года, то почти 50-летняя история состоит не только из изменений названий завода, марок и моделей выпускаемых автомобилей, но и в том, что технические характеристики и параметры так же претерпевают определенные изменения. Если учесть размер двигателя, пора сказать, что нововведения происходят в направлении эволюции. Эволюционные процессы в этой области машиностроения увеличили его объем с 1,2 л до 1,8 л, и методом проб и ошибок позволили модели автомобиля ВАЗ превратиться в конкурентоспособный продукт российского автопрома, который и сейчас не выглядит ломом. металл.

В 1966 году итальянский автомобильный концерн Fiat выпустил автомобиль модели Fiat 124.

Поскольку общение с итальянскими товарищами в советское время позволяло говорить о взаимовыгодном сотрудничестве двух государств, в 1970 году на советском конвейере была выпущена первая модель ВАЗ-2101 марки «Жигули».

Сколько весит ВАЗ-2101: характеристики


Первые «Жигули» этой модели имели собственный вес 955 килограммов, из которых 114 приходился на вес двигателя. Это как раз и есть ответ на вопрос: сколько весит ВАЗ-2101.

Коробка передач автомобиля бывает:

  • четырехступенчатая;
  • пятиступенчатая.

Масса 26,2 кг со сцеплением, рычагом переключения передач и вилкой выключения сцепления. Эти данные необходимо учитывать при замене той или иной детали.

Маховик, имеющий в руках своих владельцев собственный вес 6,873 кг, часто снижает вес путем тюнинга до 3,6 кг. Это способствует маневренности и увеличению скорости автомобиля на дороге.

«Классика» продается в состоянии б/у, так как ее выпуск завершен, но, разумеется, по документам, содержащим данные владельца и технические параметры автомобиля. Собранные части автомобиля ВАЗ-2101 продаются повсеместно.

ВАЗ сохранил свой вид и любовь публики, принадлежащей всем слоям населения, и по сей день. Волжский Автомобиль не собирается останавливаться на достигнутом, выпуская все новые и новые модификации «Жигулей». Если учесть, сколько весит каждая составляющая автомобиля ВАЗ, становится ясно, что общая масса каждой из них примерно одинакова.

Стоит отметить, что из всех советских автомобилей в Японию поставлялся только ВАЗ-2101. Популярность ВАЗа не в последнюю очередь связана с именем Кими Райкконена, добившегося первых побед именно на этой машине. Отец знаменитого гонщика считал эту машину самой надежной.

Если разобраться с массой ВАЗ, то можно сказать, что за всю свою пятидесятилетнюю историю масса автомобилей этой марки колебалась от тонны до тонны трехсот килограммов, но, по сути, имеет не претерпела серьезных и существенных изменений.

Легковой автомобиль имеет привод на заднюю ось, тип кузова седан (четырехдверный). Эта модель является продолжением модельного ряда, который начался с не менее известной «копейки». Предшественником «шестерки» является автомобиль ВАЗ 2103. Если их сравнить, то можно найти много общего. Первый год жигулевские «шестерки» и «тройки» даже выпускались на заводе АвтоВАЗа одновременно.

Но в 1977 году начинается история, полностью вытеснившая своего предшественника как с конвейера, так и с рынка. Шестерка комплектовалась несколькими типами двигателей: 1,6 л (80 л.с.), 1,5 л (74 л.с.), 1,3 л (64 л.с.). История автомобиля насчитывает три десятилетия, за это время в нем многое изменилось, правда не все в лучшую сторону.

Главное, чтобы внешний вид остался, именно таким, как нравился автомобилистам. В конце 2001 года АвтоВАЗ полностью закрыл конвейер, на котором выпускалась «шестерка». Его переоборудовали под производство более перспективной и современной «десятки». Но закрыть проект ВАЗ 2106 руководство не могло, поэтому модель выпускалась на «ИЖ-Авто» до 2006 года.

Отличия ВАЗ 2106 от предшественников

Центр стиля Волжского автомобильного завода в 1974 году приступил к разработке нового проекта, первоначально носившего название 21031. Именно отсюда начинается история знаменитого автомобиля ВАЗ 2106, который длился 30 лет. Буквально недавно была разработана модификация «копейки» ВАЗ 21011, поэтому мы решили особо не фантазировать над названием. Требования к модели включали следующее:

  • уменьшение количества деталей, покрытых хромом;
  • улучшенная оптика с минимальными изменениями конструкции.

Внешний вид — классика того времени. Много модного в то время черного пластика в кузове. В. Антипин разработал конструкцию автомобиля, а В. Степанов сконструировал ее, которые впоследствии были использованы на других моделях. По сравнению с «тройкой», то «шестерка» получила следующие изменения во внешности:

  • модифицированные бампера;
  • Колпаки колес
  • стали другими;
  • значительно улучшилась обшивка передней части автомобиля;
  • имелись повторители указателей поворота по бокам;
  • решетки для вентиляции в задних стойках;
  • и самое главное появилась эмблема завода Жигули.

Интерьер модели также претерпел изменения:

  • обивка дверей и подлокотников;
  • на передних сиденьях подголовники регулируются в вертикальной плоскости;
  • В контроле появилось
  • тревог;
  • на правой руке находится переключатель, позволяющий управлять омывателем лобового стекла;
  • Подсветка приборной панели
  • регулируется по яркости с помощью специального реостата;
  • индикатор, предупреждающий о снижении уровня тормозной жидкости в бачке.

Классический ВАЗ 2106 тех лет также имел люксовую комплектацию, которая отличалась от простой наличием магнитолы, обогревателя заднего стекла и заднего противотуманного фонаря.

Двигатель и трансмиссия

Специально для новой модели был переделан двигатель 2103. Диаметр каждого цилиндра был увеличен на 3 мм, и это дало увеличение объема почти на 0,3 литра. В результате рабочий объем стал равен 1,6 литра. Крутящий момент увеличился на 12 процентов, но добиться 80 л.с. не удалось. С. Все упиралось в конструкцию впускной системы, которую специалисты решили не менять. Поэтому в ВАЗ классике много взаимозаменяемых узлов, что упрощает ремонт.

История КПП интересна еще и тем, что для «шестерки» была разработана собственная коробка, которую чуть позже стали устанавливать на внедорожники «Нива». По аналогии с автомобилем третьей модели «шестерку» решили выпускать в двух модификациях с двигателями меньшей мощности. Если провести подробный обзор модели, то можно увидеть, что в кузове есть крепления и отверстия для педалей и руля со стороны пассажира.

Модель также выпускалась на экспорт в страны с левосторонним движением. 19 декабря75 — начало эпохи «шестерок», именно тогда с конвейера ВАЗа сошел первый тестовый автомобиль. Спустя почти 3 месяца он попал в поток, и к концу 1976 года именно ВАЗ 2106 стал трехмиллионным автомобилем. Столько автомобилей «Жигули» выпустил завод за время своего недолгого существования.

История изменений модели 2106 за годы выпуска

За всю историю модели было много изменений во внешности и салоне. Правда, они все очень маленькие. Тем, кто заинтересован в восстановлении автомобиля ВАЗ 2106 до первоначального вида, стоит посмотреть на год выпуска. Только после этого можно восстановить машину. Так, после 1980 все машины стали работать на карбюраторах Озон.

Когда «тройка» сошла с конвейера, ВАЗ 2106 стали менять молдинги. Вместо хрома использован пластик, окантовки на колесных арках не было, с задних крыльев исчезли ставшие привычными катафоты. Даже заводская табличка, изначально имевшая привлекательный вишневый фон, была радикально изменена на черный цвет. Хромированные решетки на вентиляционных отверстиях заменены на пластиковые.

К концу 80-х гг. автомобиль ВАЗ 2106 уже претерпел множество изменений, можно было купить автомобиль несколько хуже по функционалу, чем он выпускался десятилетием ранее. Вместо фонарей в дверях появились дешевые светоотражатели. Это удобно, но не так красиво.

Задние барабанные тормоза пришли от «пятерки» на ВАЗ 2106, а колпаки от колес остались, как и козырьки между бамперами и кузовом для защиты от грязи. В начале 90-х стал постоянно гореть индикатор стояночного тормоза, хотя до этого при нажатии на ручник включалось реле, отчего лампочка мигала.

Машина на протяжении всей своей истории становилась проще и дешевле в производстве. Даже молдинги пытались убрать, хотя они были своеобразной чертой «шестерки». Однако их быстро вернули на место. К концу 90-х автомобиль ВАЗ 2106 сильно изменился, из него исчезла большая часть хромированных деталей, так как они были очень дорогими в производстве.

Стали использоваться только инерционные ремни безопасности, а руль взят от более современных модификаций автомобиля ВАЗ 2105. При желании можно было заказать даже электрические стеклоподъемники: они устанавливались с завода. В 2000 году история модели продолжилась на «ИЖ-Авто». Именно в эти годы, последние для «шестерки», были упразднены абсолютно все хромированные детали: решетка радиатора и ободки на задних фонарях. Цены на автомобили продолжали расти, хотя качество автомобиля стало заметно хуже.

Практически все современные автомобили типа седан оснащены кузовом несущего типа, ВАЗ 2101 не исключение в данном случае. А что значит несущий кузов, спросите вы? Это означает, что стальной короб кузова является не только удобной тарой для пассажиров, водителя и их багажа, но и «несет» в комплексе все элементы, узлы и агрегаты автомобиля.

Кузов ВАЗ 2101 воспринимает не только статические нагрузки прикрепленных к нему элементов, но и сопротивляется их воздействию в процессе движения (в динамике). Это свойство рамы автомобиля называется жесткостью на кручение, которая составляет около 7300 Нм/град на «копейке».

ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. И теперь он экономит на бензине 35 000 рублей в год!

На этот показатель прочности и жесткости кузова ВАЗ большое влияние оказывает состояние его днища, порогов и крыши, которые соединены между собой передней панелью, стойками дверных и оконных проемов, поперечной панелью багажного отделения ВАЗ 2101. Вы можете сами убедиться в целостности геометрии, а значит, и в общем состоянии своего автомобиля, взяв размеры кузова ВАЗ 2101 своими руками и сравнив их с данными, которые содержит руководство по ремонту автомобиля.

0 Базовая линия автомобиля
1 Крепление радиатора, верхнее
2 Маятниковый рычаг и корпус рулевого механизма
3 Центр оси педали
4 Центральная ось рулевого механизма
5 Центральная ось заднего колеса
6 Задний амортизатор
7 Глушитель, заднее крепление
8 Глушитель, переднее крепление
9 поперечная тяга
10 Ось центра задних колес
11 Верхние рулевые тяги
12 Нижние лонжероны
13 Центральная ось переднего колеса
14 Точки крепления передней поперечины
15 Стабилизатор крена
16 Кронштейн радиатора
17 Центр оси кузова
18 Радиатор, верхнее крепление
19 Задняя подвеска двигателя
20 Ручной тормоз
21 Опора карданного вала
22 Задний амортизатор

0 Горизонт
1 Оси болтов крепления переднего стабилизатора на пересечении осей поверхностей лонжеронов
2 Ось болтов снизу крепления картера рулевого механизма и кронштейна «маятника»
3 Пересечение технологических отверстий передней части днища с лонжеронами
4 Пересечение технологических отверстий с задними отверстиями передних лонжеронов
5 Осевые болты продольных нижних тяг
6 Ось болтов продольных верхних тяг
7 Болт верхней поперечной тяги
8 Ось задней части тех отверстий нижнего усилителя/поверхности усилителя
9 Ось переднего болта крепления стабилизатора
10 Место пересечения #2 с брызговиком лонжерона
11 Позиция #3, вид сверху
12 Позиция #4, вид сверху
13 Изделие № 5/Внешняя поверхность кронштейна корпуса
14 Позиция № 6 / наружная поверхность среднего лонжерона
15 Позиция № 7, вид сверху
16 Позиция № 8, центр этих отверстий в нижней арматуре
17 Центральная продольная ось кузова

Что следует из вышесказанного? И тот факт, что усталость кузова напрямую влияет не только на контрольные точки крепления узлов и агрегатов, что изображено на схеме кузова ВАЗ 2101 выше, проявляется и в «чистоте» геометрии его боковых и передних проемов. Распределение нагрузок по кузову в динамике происходит следующим образом: от элементов передней подвески вибрация и удары переходят на поперечину и далее на подрамник, после чего на область брызговика и лобового щита, которые уже являются несущими. элементы тела. Сзади происходит примерно такая же картина, только в более коротком виде, то есть без участия крепления силового агрегата, сразу от подвески к кузову автомобиля.

Схема кузова ВАЗ 2101

Как вы понимаете, при таком типе кузова и работе его подвески большую роль в устойчивости и безопасности автомобиля играет то, из чего сделан сам каркас автомобиля. . Понятно, что чем больше мы усилим слабые места кузова, тем он будет жестче и устойчивее, но в этом и вся суть вопроса с подвохом: сколько весит кузов ВАЗ 2101?
Усиливая раму автомобиля, мы увеличиваем его массу, тем самым увеличивая нагрузку на его конструктивные элементы. Замкнутый круг? Вовсе нет, поэтому умные люди в институтах преподают такую ​​науку, как сопротивление материалов, изучив, какие инженеры-конструкторы рационально подобрали толщину материалов, их соотношение размеров и сечений. В итоге все эти факторы помогли получить на выходе высокопрочную раму ВАЗ 2101.

1 0,7 мм — крышка
2 1,0 мм — Брызговики
3 1,0 мм — передняя панель
4 0,9 мм — напольная передняя часть
5 0,9 мм — крыша
6 0,9 мм — пол, спинка
7 0,7 мм — ствол
8 0,7 мм — хвостовое оперение
9 0,7 мм — дверные панели снаружи
10 0,9 мм — пороги
11 0,9 мм — переднее «распушивание»

Для снижения веса и снижения затрат ненесущие части (крышки багажного отделения и моторного отсека) изготовлены из более тонкого металла. Толщина стальных листов, составляющих наиболее важные для прочности кузова элементы, составляет около одного миллиметра, что не меньше (можно даже сказать больше), чем у других, близких по классу, современных автомобилей.

Передние и задние «перья» «копейки» приварены к кузову, что позволило ввести их на равных в несущую цепь автомобиля, что также способствовало уменьшению его массы, что составляет 955 кг.

Но это его общая масса, узнать сколько весит кузов ВАЗ 2101 нам поможет следующая раскладка:

  • 140 килограмм — вес силового агрегата с навесным оборудованием;
  • 26 кг — редуктор;
  • 10 кг — карданный вал;
  • 52 кг — задний мост;
  • 7 килограмм — радиатор;
  • 280 килограммов — собственно вес кузова ВАЗ 2101.

Как-то не особо впечатляющая цифра. А если его умножить на все автомобили, выпущенные за все годы выпуска (с 1970 по 1988 год) в количестве 4,85 млн? Согласитесь, здесь каждый сэкономленный грамм играет немалую роль!

Но не все так просто. Долговечность кузова отнюдь не в толщине металлического листа, из которого он изготовлен, она зависит от того, насколько качественно производитель (в нашем случае сам владелец) провел антикоррозийную защиту.

Как правило, после сварочных работ перед покрасочной камерой кузов ВАЗ 2101 подвергали фосфатированию, в ходе которого на всю его поверхность наносили химически стойкую фосфатную пленку. В дополнение к этому результат был закреплен слоем грунтовки, нанесенной с помощью электрофореза, что позволило создать равномерное покрытие грунтовки в самых труднодоступных местах. Дно автомобиля, в свою очередь, было покрыто слоем специальной прочной мастики, которая надежно защитила его от воздействия агрессивной внешней среды.

Все вышеперечисленное в совокупности способствовало тому, что ВАЗ 2101 стал популярным не только в свое время, но и уверенно «держит марку» надежного работяги по сей день.

Кстати, «копейка» была одной из первых машин знаменитого пилота «Формулы-1» Кими Райкконена, отец которого был чрезвычайно привязан к нему за его неприхотливость и надежность.

Устойчивость и управляемость автомобиля также напрямую зависят от его веса. Пик популярности больших, тяжелых автомобилей за рубежом пришелся на 50-60 годы прошлого века.

Leave a Comment

Ваш адрес email не будет опубликован. Обязательные поля помечены *
