схема, устройство, принцип действия, плюсы и минусы

Современный автомобиль представляет собой сложнейшее высокотехнологичное устройство. В его конструкцию в процессе развития заложено множество оригинальных инженерных решений.

Подвеска McPherson

Одна из таких разработок — подвеска типа МакФерсон. Что это такое и как она работает разберемся вместе. Для того чтобы понять принцип работы конструкции необходимо знать ее устройство и взаимодействие ее основных элементов между собой.

Всякий сложный механизм имеет определенные достоинства и недостатки, а используемые в технике схемы являются предметом компромисса между технологичностью и высокими параметрами.

Не безынтересна также история изобретения подвески МакФерсон и происхождение самого названия. Экскурс в прошлое позволит лучше понять ход мысли инженеров, работавших над конструкциями автомобилей.

История изобретения и развития

В названии конструкции употребляется фамилия изобретателя, сотрудника компании «Форд» Earl Steel McPherson. Впервые данный тип подвески был применен на серийной модели Ford Vedette после Второй мировой войны в 1948 году. Инженер изначально работал в конструкторском бюро компании GM над автомобилем для широкого потребителя Chevrolet Cadet.

Модель в серию не пошла, а конструктор ушел к конкурентам, где и применил собственные наработки. На деле же подвески такого типа несколько иной конфигурации без поперечного качающегося рычага применялись еще на заре автомобилестроения.

В 20-х годах прошлого века в итальянской компании «Фиат» инженером Гуидо Форнаца была разработана принципиальная схема и запатентована в Соединенных Штатах 15 сентября 1925 года.

Компоновка имела привычный для нас вид с нижним качающимся рычагом и поворачивающейся вертикальной стойкой. Американский конструктор Earl Steel McPherson использовал общий принцип действия, доработал и реализовал его в металле. Основной сложностью на начальном этапе был невысокий ресурс телескопических стоек. С развитием технологий данную проблему удалось решить.

Изначально данный тип подвески планировалось применить не только в передней части автомобиля, но и сзади. После долгих обсуждений выбор был сделан в пользу традиционной схемы. Впервые такой тип подвески задних колес был применен в 1957 году Колином Чепменом на модели «Лотус Элит». В силу этого обстоятельства в Новом Свете и Великобритании данную конструктивную схему принято называть подвеской типа Chapman.

Альтернативным вариантом истории развития подвесок данного типа можно считать конструкцию с двумя рычагами разной длины. Верхний узел при этом значительно короче нижнего, а пружин с амортизатором располагалась над ними. Такая схема применяется в полноприводной «Ниве», вал с внешним шарниром равных угловых скоростей находится как раз между рычагами.

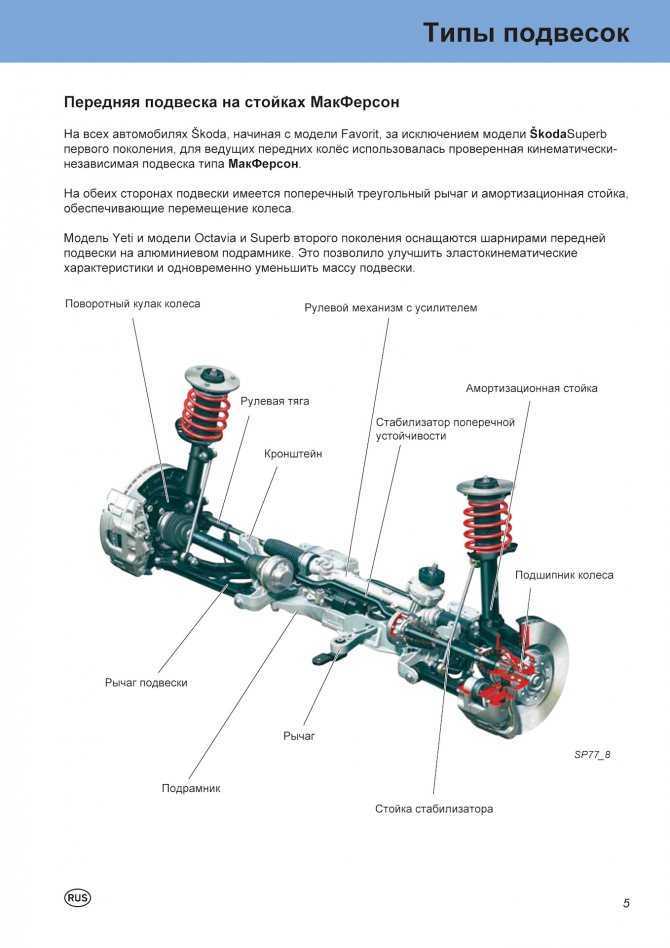

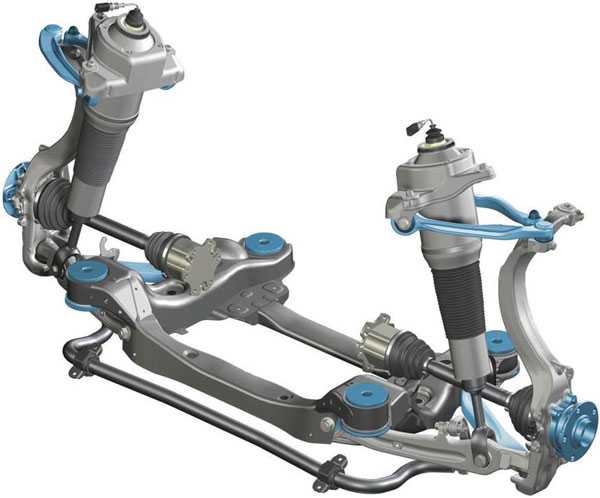

Подвеска МакФерсон: схема, устройство и принцип работы

В семидесятые годы подвеской такого типа снабжали большинство автомобилей, в том числе и тех, что относятся в бизнес классу. Среди них были довольно крупные модели Ауди -100, Мерседес-124 и Опель Сенатор.

Впоследствии от такой практики пришлось отказаться, массовая эксплуатация выявила некоторые недостатки компоновки, которые невозможно было устранить без изменения конструктивной схемы.

Видео — схема подвески МакФерсон:

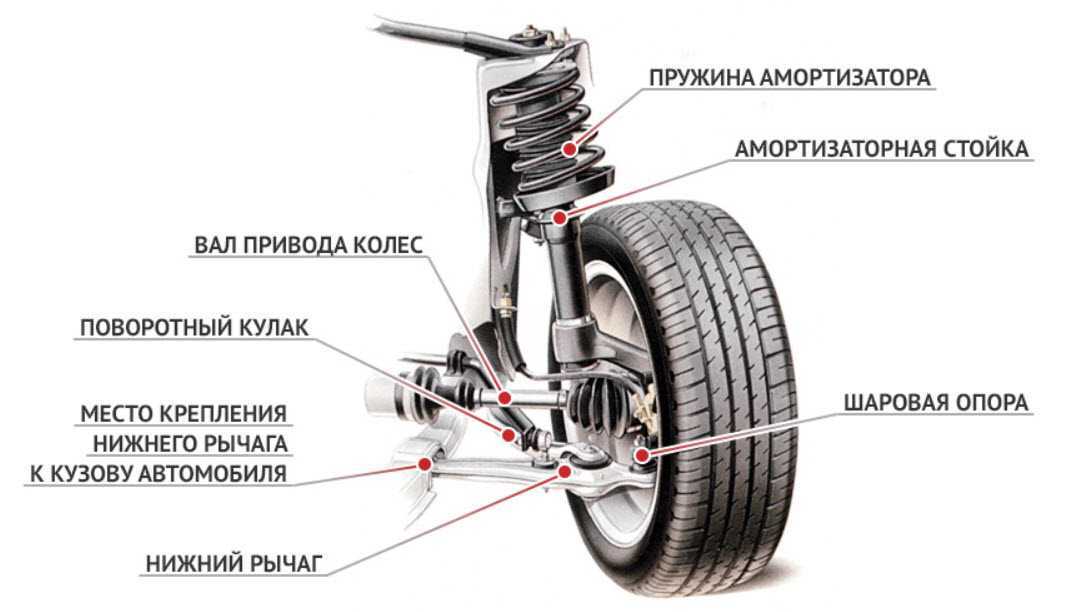

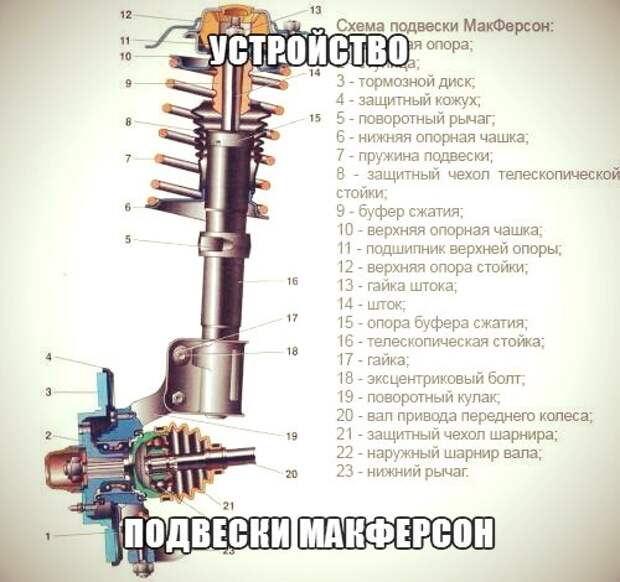

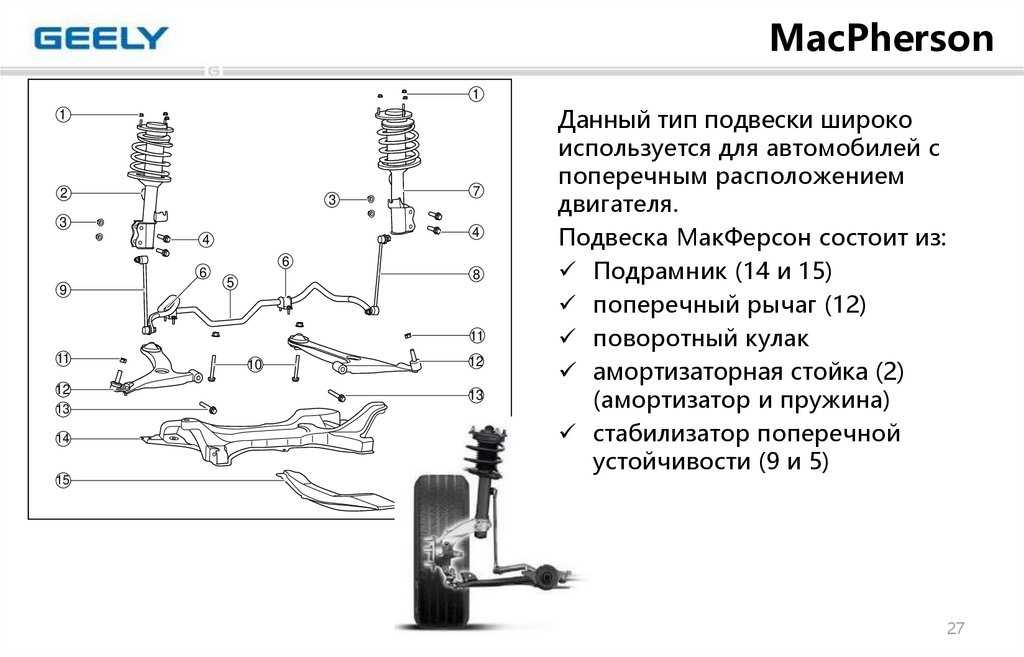

Подвеска McPherson имеет более простое устройство по сравнению с классической схемой и отличается от нее по принципу действия. Узел состоит из следующих частей:

• нижнего рычага с шаровой опорой;
• ступицы колеса с тормозным диском;
• кулака поворотного со щитом и рулевой тягой;
• стойки телескопической с нижней опорной чашкой;
• буфер сжатия с резиновым или пластиковым защитным чехлом;
• витая пружина;
• опорный подшипник с верхней чашкой;
• тяга поперечной устойчивости с рабочими резинометаллическими элементами и креплениями.

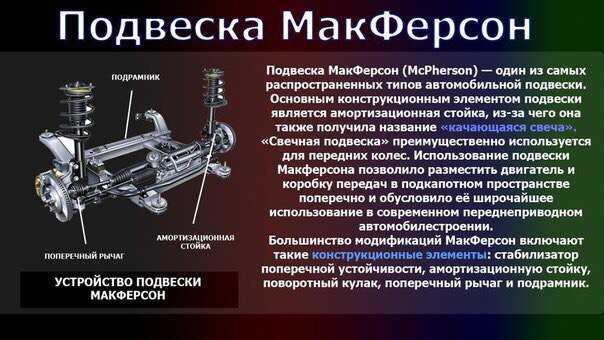

Подвеска МакФерсон, основные детали устройства которой приведены в списке, является одной из самых распространенных схем. Существуют и другие ее разновидности, имеющие некоторые отличия в отдельных деталях.

Так, на культовом автомобиле Porsche-911 вместо витой пружины был использован торсион для уменьшения общей высоты конструкции. Похожая схема была применена в некоторых машинах французского производства.

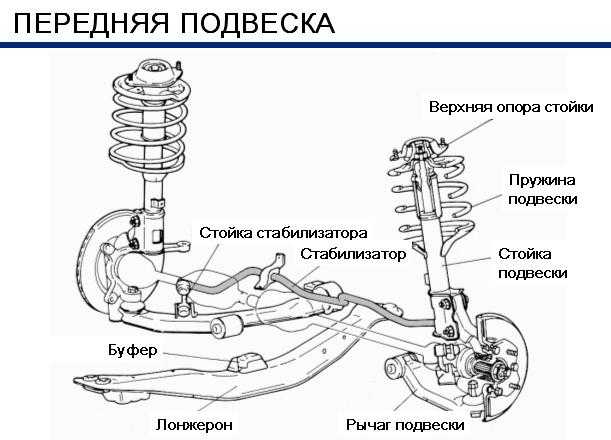

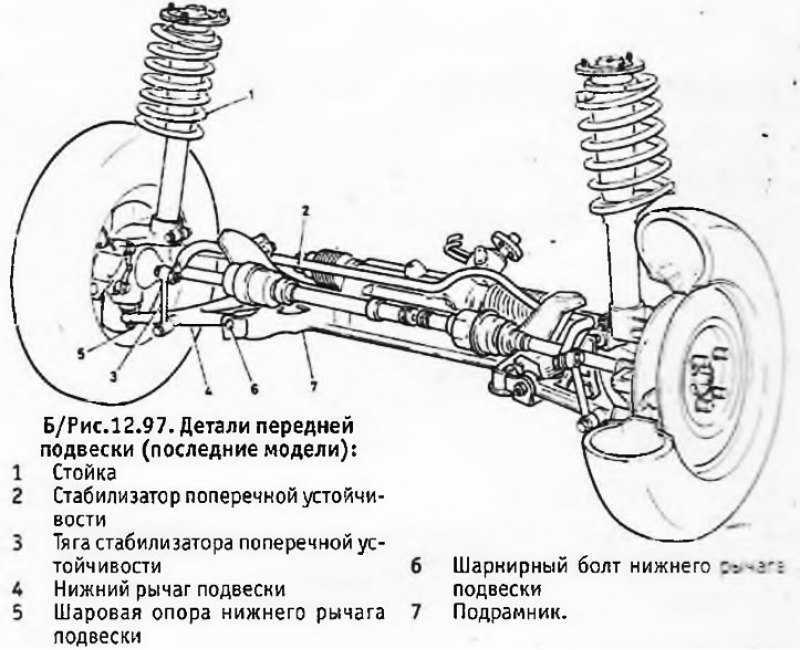

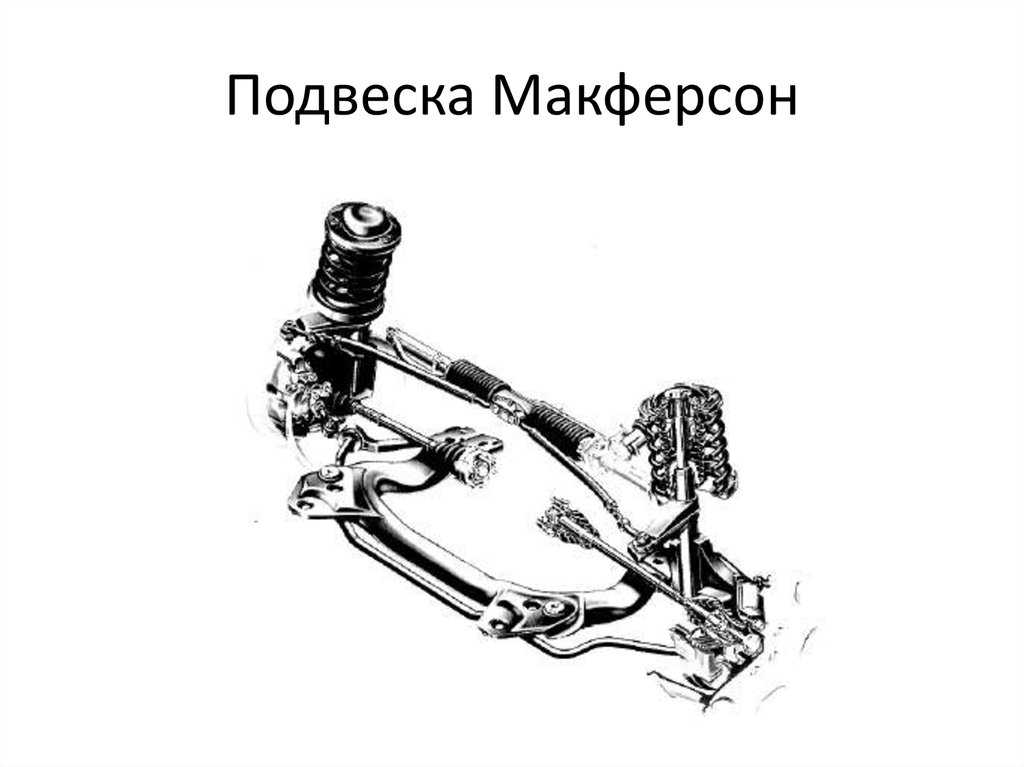

Схема подвески МакФерсон

На одном из самых удачных автомобилей Mercedes-Benz модели W124 компоновка была изменена и пружина устанавливалась отдельно от телескопической стойки. Похожее по типу устройство подвески McPherson было и на машинах фордовской платформы, которая носит наименование Фокс. Потенциал данной конструктивной схемы полностью еще далеко не использован и у нее имеются перспективы развития.

Узлы такого типа отличаются компактностью и простотой, что и определяет их широкое распространение в автомобилестроении. Подвеска МакФерсон представляет собой конструктивную схему, в которой амортизирующая стойка крепится в верхней части к брызговику моторного отсека. Снизу она жестко соединяется с поворотным кулаком, вся конструкция может вращаться в определенных пределах. Ось проходит через подшипник, установленный на кузове и смонтированную на рычаге шаровую опору.

Телескопическая стойка в независимой пружинной подвеске McPherson выполняет целых три функции:

• определяет направление хода механизма в вертикальной плоскости;
• гасит возникающие при этом колебания;
• является своеобразным поворотным шкворнем для колес.

В общем виде работа подвески данного типа выглядит следующим образом: когда колесо проезжает по неровности на дороге, то поднимается вверх или опускается вниз. Возникающая при этом нагрузка воспринимается пружиной, которая сжимается или, напротив, распрямляется. При этом телескопическая стойка удлиняется или сокращается. Часть нагрузки передается на корпус автомобиля.

Пружина при этом начинает распрямляться, восстанавливая свою форму, что ведет к удлинению стойки. Возникают колебания, которые гасятся встроенным амортизатором. Это позволяет свести к минимуму вертикальные перемещения кузова относительно поверхности земли. При выполнении маневра, стойка в сборе с кулаком и установленным на ступице колесом поворачивается. Автомобиль при этом изменяет направление движения.

Видео — как работает подвеска МакФерсон:

Подвеска типа МакФерсон преимущественно используется на переднеприводных автомобилях, на которых силовой агрегат размещается поперек хода. Она имеет целый ряд преимуществ перед классической двухрычажной компоновочной схемой, в тоже время по многим параметрам она ей значительно уступает.

В процессе проектирования конструкторам приходится решать сложную задачу по выбору определенной конструкции с учетом всех ее особенностей.

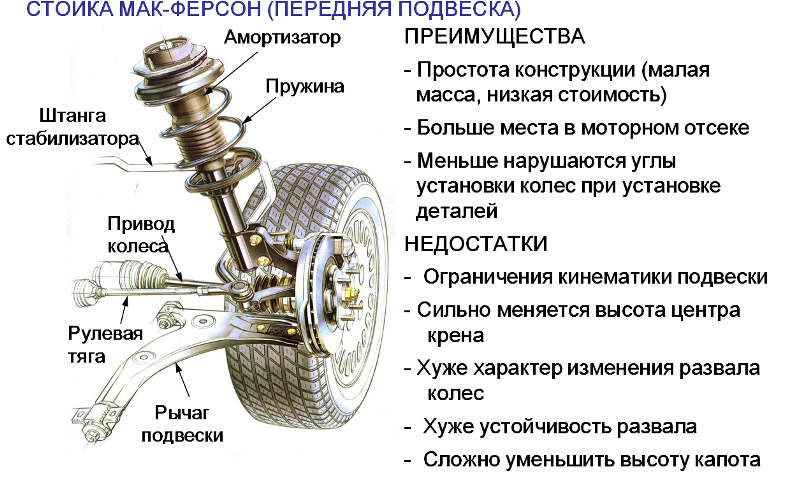

Плюсы и минусы подвески McPherson

Всякий механизм или компоновочная схема имеет свои сильные и слабые стороны. Данное обстоятельство в полной мере касается и спроектированной американским инженером МакФерсон подвески, она тоже имеет свои плюсы и минусы. Выбор типа данного узла в ходе опытно-конструкторских работ всегда является предметом компромисса между технологичностью, компактностью и кинематическими свойствами.

Основные достоинства

По общему мнению специалистов и отзывам автомобилистов подвеска МакФерсон обладает целым рядом положительных свойств. Перечень их довольно значительный и в числе прочих можно назвать следующие:

• Высокая технологичность конструкции и относительно небольшие затраты на разработку и изготовление. Обычно узел поступает на сборочный конвейер единым блоком, что значительно сокращает временные затраты.
• Небольшие габариты подвески в поперечном и продольном направлении относительно хода автомобиля.
• Значительный размер по вертикали позволяет обеспечивать необходимый ход подвески в широких пределах.
• Расстояние между опорными точками конструкции велико, что способствует снижению нагрузок на кузов автомобиля.
• Меньшая в сравнении с иными конструктивными схемами масса неподрессоренных узлов.
• Большой ресурс деталей подвески.

В силу рационального распределения усилий в подвеске нижний рычаг и шаровая опора не испытывают значительных нагрузок. Это обстоятельство увеличивает срок службы не только названных элементов, но и сайлент-блоков, и резинометаллических втулок.

Существенно упрощается определение неисправных узлов. В силу названных выше преимуществ подвеска McPherson получила большое распространение на автомобилях с приводом на передние колеса и расположенными поперек хода двигателями.

Недостатки

Конструктивная схема наряду с названными выше сильными сторонами имеет и целый ряд слабых мест. К числу недостатков подвески типа McPherson можно отнести следующие:

• Некоторое ухудшение кинематики особенно при значительных ходах элементов относительно кузова. При этом происходит изменение нормального положительного развала на отрицательный. Управляемость и устойчивость машины в таком случае ухудшается.
• Основная нагрузка от работы подвески приходится на брызговик моторного отсека, который приходится укреплять. Длительная эксплуатация на плохих дорогах может привести к его постепенному разрушению.
• Телескопическая стойка – амортизатор подвергается большим нагрузкам, что при длительных поездках по плохим дорогам приводить к выходу из строя нижнего клапана. Это, в свою очередь, влечет за собой повреждение опорной площадки на кузове, устранение которых требует специального оборудования при дорогостоящем ремонте.
• Высокая шумность подвески и сложности в нанесении звукоизолирующих покрытий.
• Сильное продольное раскачивание кузова автомобиля, которое возникает при торможении. Клевок плохо компенсируется подвеской, а в силу особенностей расположения поперечных рычагов он даже несколько усиливается.
• Большой диаметр штока стойки амортизатора вызывает соответствующее увеличение трения. Дополнительные усилия необходимые для преодоления сопротивления вызывает ухудшение реакции подвески на неровности дороги.

Указанные недостатки делают практически невозможным применение изобретенной МакФерсоном подвески в конструкциях следующих классов машин: гоночные и спорткары, грузовиках, внедорожниках, автомобилях с рамой.

До недавнего времени подвеска такого рода не использовалась на транспортных средствах с гидропневматической подвеской. Элементы конструкции просто негде было размещать. Проблема была решена только в 90-е годы прошлого века.

Перспективы развития

Приведенное выше описание конструкции дает общее представление о том, что такое подвеска МакФерсон и как она работает. Одним из недостатков такой схемы является то, что плечо обкатки в ней имеет всегда положительное значение, иными словами, ось поворота находится с внутренней стороны от точки контакта колеса с дорогой. Это снижает курсовую устойчивость и создает значительные усилия на руле.

Проблема была решена известной немецкой компанией ZF Lemförder, которая предложила в классическую подвеску McPherson ввести ряд дополнительных элементов. Конструкция получила наименование Revo-Knuckle и была запатентована в Европе и на Американском континенте. Введение двух шарниров в схему позволило разделить функции направляющей и поворотного механизма.

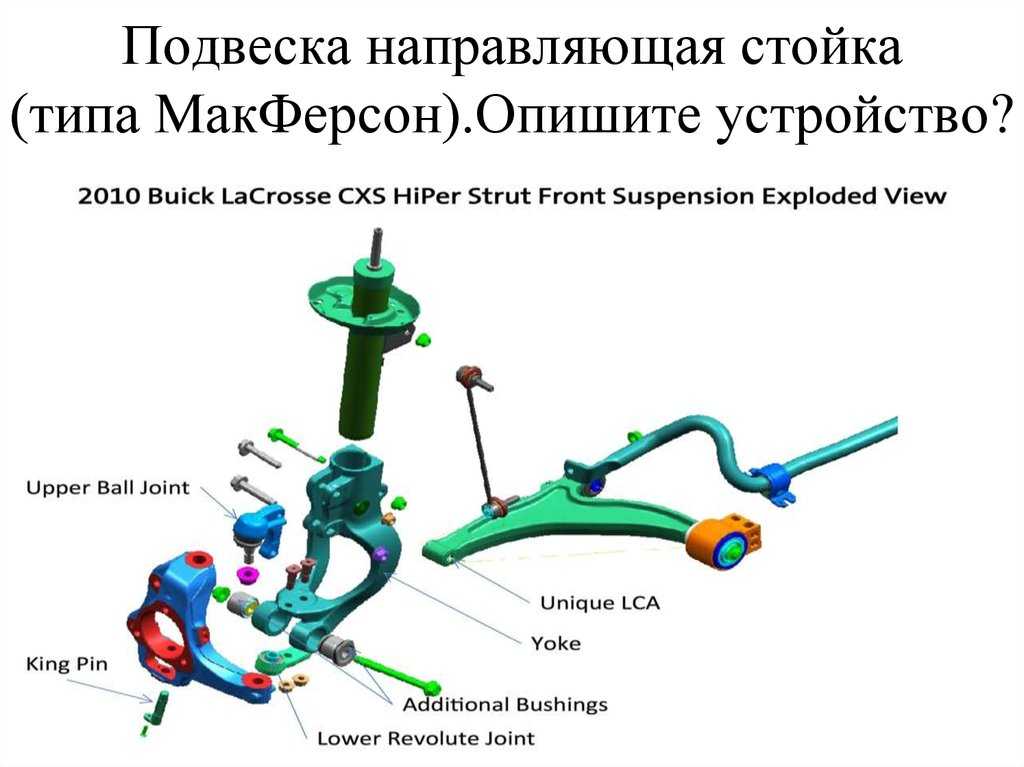

Стойка McPherson с поворотным кулаком Revo

Такая конструкция значительно уменьшает трение и возмущение от люфтов. По своим параметрам данная конструкция приближается к схеме с двумя рычагами. Конструкторам удалось сделать узел, который устанавливается на машину без переделки ее кузова простой заменой. В итоге поведение в поворотах, особенно при наличии колеи стало заметно более устойчивым и предсказуемым.

Новые требования к автомобильным шинам — о соответствии авторезины сезону следует знать всем водителям.

Подбор дисков по марке автомобиля (подробнее) можно произвести в онлайн режиме.

Тем, кто не знает для чего нужна балансировка колес, будет полезно прочитать эту статью.

Как поменять масло в АКПП самому — https://voditeliauto.ru/poleznaya-informaciya/avtoustrojstva/transmissiya/akpp/kak-zamenit-maslo.html, достаточно тонкая процедура.

Видео — работа подвеска МакФерсон на автомобиле:

Схема, Устройство, Принцип Работы И Что Это Такое



Подвеску МакФерсон следует рассматриваться с точки зрения бюджетного устройства, устанавливаемого на серийных автомобилях нижней ценовой категории. Спорткары и дорогие модели обычных машин не оснащаются этим механизмом.

Конструкция МакФерсон – это простая схема, в рамках которой предусматривается наличие достаточно большого количества небольших по размеру деталей. Суть функционирования подвески заключается в том, что движения амортизационной стойки осуществляются в вертикальной плоскости. В повседневном общении за рассматриваемым механизмом закрепилось название «качающаяся свеча».

Содержание:

• История создания
• Модернизация
• Дорогие авто
• Особенности
• Схема
• Устройство
• Плюсы
• Минусы
• Видео

История создания

Эрл МакФерсон стал тем человеком, который изобрел дешевую в плане производства подвеску во время своей работы на заводе, имеющем отношение к компании Ford.

В те времена данная компания ориентировалась на то, чтобы производить максимально доступные по цене автомобили, поэтому это изобретение пришлось как нельзя кстати.

Изначально подвеска, изобретенная МакФерсоном, была установлена на малолитражном автомобиле Ford Vedette. После успешных испытаний этим устройством оснастили Ford Zephyr и Ford Consul. Производство этих автомобилей осуществлялось массово, что привело к существенной экономии средств за счет применения в их конструкции подвески Mcpherson.

Модернизация подвески Чепменом

В 1957 году Колин Чепмен (фирма Lotus) использовал МакФерсон для установки на автомобиль Lotus Elite. Предварительно механизм был подвергнут модернизации: изменена рычажная система, получившая более широкие параметры.

Подвеска стала выдерживать значительные нагрузки. Производители отнеслись к новинке Чепмена неоднозначно. Многие посчитали предложенный механизм несерьезным, так как переплетение рычагов выглядело не очень основательно.

Между тем во многих странах подвеска МакФерсон больше известна как подвеска Чепмена.

Дорогие автомобили

Сегодня МакФерсон не является частью конструкции дорогих автомобилей, но так было не всегда. Начиная с 1982 года, ее стали устанавливать на престижных машинах, например, таких, как Mercedes 124 и Audi 100. Также оснащение этим устройством получило большинство автомобилей под брендом BMW. В течение определенного времени, измеряемого годами, такой подход оправдывал себя.

Затем автомобильная промышленность ушла далеко вперед и подвеска МакФерсон перестала соответствовать по своим техническим параметрам тому, что требовалось для дорогих автомобилей: качественная кинематика, обеспечивающая приемлемую в соответствии с новыми требованиями плавность хода. К этому можно добавить, что дорогие машины и дешевые детали – это малосовместимые понятия. На текущий момент подвеска МакФерсон находит применение лишь в автомобилях бюджетной категории.

Особенности конструкции

Подвеска с позиции конструкции, характеризуется получившей упрощение кинематикой. Ее компактность связана с заменой верхних рычагов на амортизационные стойки. При проектировании подвески ставилась цель добиться компактности устройства, простоты конструкции и дешевизны при производстве, поэтому комфорт и управляемость отодвигались на второй план.

Изначально конструкция подвески вызвала определенные сомнения. Предполагалась, что в плоскости развала могут возникать недопустимые колебания колес. Эти опасения не подтвердились. Амплитуда колебаний соответствовала нормальным значениям. При этом износ резины стал более равномерный.

После запуска подвески в производство Mcpherson продолжил работу над своим «детищем», пытаясь добиться еще большего удешевление продукта. В этом он не преуспел, так как дешевые материалы не позволяли обеспечить соответствующие характеристики прочности подвески.

Схема

Главное отличие нового устройства от других себе подобных заключается в том, где установлена шаровая опора. Ее разместили на самом верху амортизационной стойки, что вынудило изменить конструкцию шарнира. В качестве опоры использовали шариковой подшипник, характеризуемый как радиальный.

В результате амортизационная стойка в верхней своей части стала испытывать всю создаваемую автомобилем нагрузку. Это заставило заменить брызговик отсека двигателя, к которому крепился узел. Ранее он изготавливался методом штамповки из тонкого железа, а теперь требовалось его усиление.

Широкое распространение МакФерсон получила в 70-х гг. прошлого века. Тогда была создана телескопическая стойка, ресурс которой был достаточным. Механизм стали устанавливать на легковые автомобили, относящиеся к малому и среднему классу.

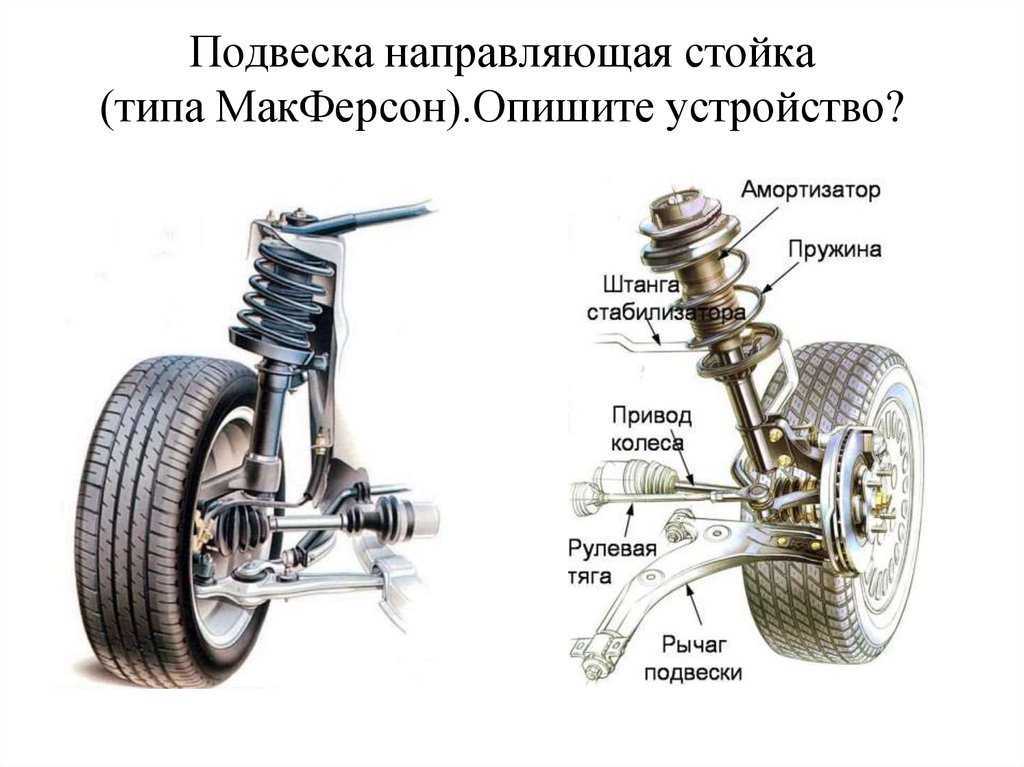

Устройство

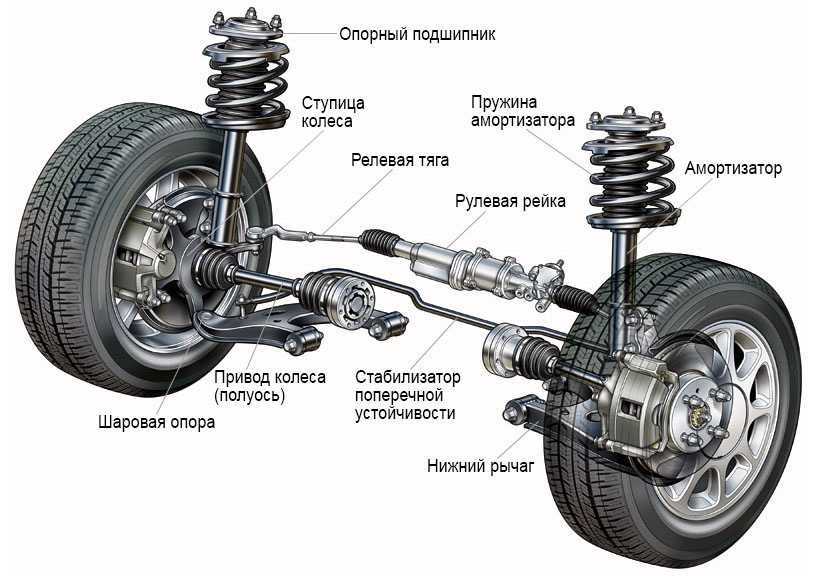

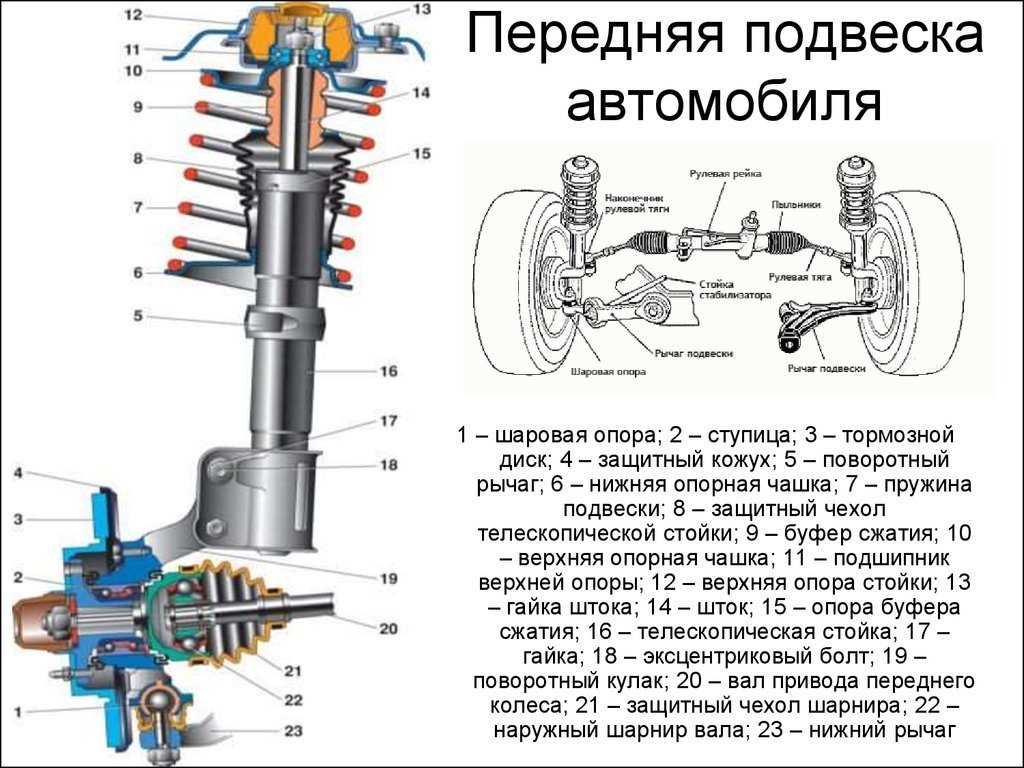

Основные элементы подвески МакФерсон следующие:

1. Продольный рычаг (нижний), монтируемый на подрамнике. Является несущим и служит для крепления телескопической стойки, что возможно за счет шарнира.
2. Верхний рычаг, крепящийся посредством кронштейнов к стойке там, где она утолщена. Для подсоединения поворотной стойки используются сайлентблоки.

Поперечные рычаги, расположенные внизу, соединяются между собой штангой стабилизатора, что дает возможность подавлять раскачку автомобиля, добиваясь его выравнивания.

Плюсы

• Подвеска является недорогим механизмом при условии, что его собирают на основе готовых элементов на конкретном участке с дальнейшей установкой на транспортное средство.
• Компактность подвески дает возможность устанавливать ДВС, ориентированные на поперечное расположение в отсеке для мотора.
• Малое проявление инерционных сил, обусловленное значительной удаленностью основных узлов друг от друга.
• Быстрое понимание того, что шарнирные соединения изношены. Появляется характерное постукивание при движении по дороге с неровностями.
• В конструкции подвески заложен потенциал в плане дальнейшего совершенствования механизма.

Минусы Mcpherson

• Плохая кинематика, высокая вероятность, что переднее колесо может существенно изменить угол наклона.
• Появление трещин в гнезде брызговика, служащего для установки подшипника, который является опорой для амортизационной стойки, что провоцирует коррозию.
• Ощутимое снижение рабочего ресурса механизма, если оснащенный им автомобиль часто эксплуатируется на некачественных дорогах.
• Дорогой ремонт вне зависимости от его вида (текущий, плановый), связанный со сложностью процесса монтажа и демонтажа подвески.
• Отсутствие компенсации, когда машина испытывает продольные крены. Это практически исключает возвратные откаты.
• Невозможность установки подвески на рамные автомобили. Нельзя совместить верхние кронштейны и базу ввиду ее слишком высокого расположения.
• Основная масса моделей автомобилей классов C и E не подходит для установки. Невозможно совместить с этим механизмом гидропневматику ходовой части.
• Напряжения, определяемые как продольные, приводят к выходу из строя задней подвески, что зачастую проявляется при внезапном торможении.
• Конструктивные особенности МакФерсон (недостаточная надежность под серьезными нагрузками) не позволяют производить установку этого механизма на спорткары.

Что такое подвеска MacPherson Strut и почему она так популярна?

Стойка МакФерсон — самый распространенный тип передней подвески на современных автомобилях, но что это такое и почему ее используют практически все?

Напомнить позже

Стойка подвески вверху и рычаг управления внизу крепятся к ступице

. Если вы приступаете к этому с нулевыми знаниями, стойка Макферсон может так же легко стать праздником приземления в американском футболе, как и подвеска десятилетней давности. дизайн. Но это только последнее, насколько нам известно, и вот о чем суета.

Подвеска со стойками MacPherson представляет собой простую независимую конструкцию подвески, используемую практически всеми основными производителями автомобилей в мире, обычно для передних колес. Он основан на базовой треугольной конструкции, состоящей из двух частей; рычаг управления и радиусный стержень, которые вместе образуют треугольник относительно шасси автомобиля. Обычно этот треугольник находится внизу подвески, а не вверху.

Подвеска, верх, рычаг, низ, приводной вал и рулевой рычаг

Рычаг управления фиксирует колесо сбоку, а радиусный стержень останавливает его движение вперед и назад в колесной арке. Рычаг обычно был более коротким и прочным из двух и крепился непосредственно к нижней части держателя колеса, также известной как ступица. В наши дни они были объединены в один, гораздо больший рычаг управления в сочетании со стабилизатором поперечной устойчивости, который связывает шасси и узел подвески.

Кстати, пружинно-демпферный блок устанавливается вертикально или близко к нему. Он состоит из закрытого цилиндра, который крепится болтами к верхней части ступицы; внутри него находится амортизатор или демпфер. Вверху у него есть широкий воротник, который охватывает цилиндрическую пружину, а вал амортизатора проходит через центр витка к верхней части пружинного блока, который прочно прикручен болтами к конструкции автомобиля.

Вот как выглядит дешевый четырехлетний автомобиль снизу…

Таким образом, стойка МакФерсона создает трехточечную фиксирующую конструкцию для колеса, которая оказывается очень прочной и универсальной и может быть легко адаптирована к более требовательным условиям эксплуатации. как вождение по треку. Что не менее важно, это также дешевый дизайн в производстве. Автопроизводители любят «дешево и эффективно» так же, как и мы.

Дизайн действительно стал самостоятельным, когда автомобили стали выпускаться с «цельным» шасси, также называемым монокок. Монококи имеют высокую относительную жесткость между точками крепления стойки МакФерсон, что дает ей ту поддержку и контроль, которые необходимы для правильной работы.

…и вот как выглядит более дорогой автомобиль 12-летней давности под номером

В ходе различных разработок на протяжении многих лет появлялись различные интерпретации дизайна, начиная с первых эскизов Эрла С. Макферсона, где удлиненный стабилизатор поперечной устойчивости также функционировал как радиусный стержень к текущим идеям, в которых они разделены. В некоторых автомобилях также теперь используется поперечный рычаг вместо старой комбинации поперечного рычага и радиусной тяги.

Очевидно, что это хорошая система. Такие автомобили, как BMW и Porsche, используют его, и вы найдете его, например, прячущимся за передними колесами Golf GTI. Это касается не только автомобилей для покупок, хотя 99% из них имеют одинаковую базовую конструкцию.

Установка с двойным поперечным рычагом позволяет больше регулировать развал и центр крена, что может уменьшить крен кузова. Это также более жесткий вариант, и некоторые люди говорят, что он обеспечивает больший контроль над управлением автомобилем. Факт остается фактом: стойки МакФерсона — это блестяще эффективное сочетание прочности, упругости и устойчивости при низких производственных затратах.

Система подвески: функции, компоненты, типы, работа

Шасси автомобиля соединено с передними и задними колесами с помощью рессор, амортизаторов и осей. Система подвески относится ко всем частям, которые работают вместе, чтобы защитить детали от ударов. Пружины непрямым образом соединяют автомобильное шасси с осями. Это делается для защиты кузова автомобиля от дорожных ударов, вызванных отскоком, тангажом, креном или раскачиванием. Эти дорожные удары создают ухабистую езду и создают дополнительную нагрузку на раму и кузов автомобиля.

В этой статье вы познакомитесь с определением, применением, функциями, компонентами, схемой, типами и принципами работы подвесной системы.

Содержимое

• • 90 033

9Что такое подвесная система?

Система подвески представляет собой набор механических соединений, пружин и амортизаторов, соединяющих колеса с шасси. Он традиционно выполнял две функции: управление управляемостью и торможением автомобиля для обеспечения безопасности и обеспечение комфорта пассажиров при ударах, вибрациях и других факторах. Это механическая система пружин или амортизаторов, соединяющая колеса и оси с шасси колесной машины.

Также помогает поддерживать правильную высоту и выравнивание автомобиля. Он также контролирует ориентацию автомобиля и должен держать рулевое колесо перпендикулярно земле для максимального сцепления с дорогой. Подвеска также помогает защитить автомобиль и его содержимое от повреждений и износа. Передняя и задняя подвески автомобиля могут иметь разную конструкцию.

Система подвески вашего автомобиля отвечает за плавность хода и сохранение контроля над автомобилем. Для обеспечения устойчивости рулевого управления и хорошей управляемости система подвески увеличивает трение между шинами и дорогой.

Подробнее: Знакомство с автомобильными датчиками

Функции

Система подвески автомобиля выполняет следующие функции:

• Максимально снижается ударная сила
• Поддерживается надлежащая высота дорожного просвета вашего автомобиля
• Поддерживается правильное выравнивание колес
• Служит опорой веса автомобиля
• Поддерживает контакт шин с дорогой
• Управляет направлением движения автомобиля.
• Для устранения передачи автомобильным компонентам дорожных толчков.
• Для надежного сцепления с дорогой во время движения, прохождения поворотов или торможения.
• Для поддержания правильной геометрии рулевого управления.
• Для достижения определенного телосложения и роста.
• Крутящий момент и рефлексы торможения должны подавляться.
• Поддержание устойчивости автомобиля при движении по неровной местности или поворотах с целью снижения склонности к крену, крену или вертикальному движению.
• Для защиты пассажиров от дорожных ударов и обеспечения комфортной езды.
• Для уменьшения нагрузок, вызванных дорожными толчками, на механизм автомобиля и для обеспечения амортизирующего эффекта.
• Во время движения по труднопроходимой неровной местности держите корпус абсолютно ровно. Движения колес вверх и вниз должны быть пропорциональны движению тела.
• Для защиты конструкции автомобиля от стрессовых нагрузок и вибрации, вызванных неровностями дорожного покрытия, при сохранении его устойчивости.
• Для достижения необходимой высоты кузова.
• Чтобы сохранить правильное геометрическое соотношение между кузовом и колесами, кузов должен опираться на оси.

Подробнее: Типы автомобильных предохранителей

Приводы регулирующих клапанов Принцип

Пожалуйста, включите JavaScript :

Накл или в вертикальном положении:

Это компонент системы подвески, который устанавливается на ступицу колеса и соединяет колеса и подвеску автомобиля с помощью предусмотренных рычажных механизмов. Поворотный кулак оснащен шкворнем и углами поворота, которые помогают передним колесам автомобиля поворачивать вправо или влево, следовательно, управлять автомобилем. Ступица колеса вращается вокруг вращения колес, а поворотный кулак служит корпусом для центрального подшипника.

Подробнее: Автомобильное сцепление

Рычаги:

Жесткие соединения, используемые в системе подвески для соединения основной рамы транспортного средства с поворотным кулаком колеса с помощью механических крепежных деталей, известны как звенья. Рычажные рычаги или А-образные рычаги, сплошная ось или ведущая ось, а также многорычажная подвеска — это типы подвески, в которых используются рычаги.

Амортизаторы или пружины:

Это гибкие механические компоненты, которые помещаются между рычагами (поперечными рычагами) для поглощения ударов, вызванных дорожными условиями. цельная ось, многорычажная конструкция), а главная рама спроектирована таким образом, чтобы уменьшить ударную нагрузку от дороги до того, как она достигнет основной рамы автомобиля. Из различных типов наиболее распространенными типами являются пружинные и демпферные амортизаторы, листовая рессора и пневматическая рессора.

Компоненты системы подвески можно обобщить следующим образом:

• Удары от дорожного покрытия нейтрализуются с помощью пружин.
• Амортизаторы, также известные как амортизаторы, используются для уменьшения свободных колебаний пружин и, таким образом, повышения комфорта при езде.
• Стабилизатор, также известный как стабилизатор поперечной устойчивости или стабилизатор поперечной устойчивости, предназначен для предотвращения раскачивания автомобиля в сторону.
• Продольные и поперечные перемещения колес контролируются рычажной системой, удерживающей вышеуказанные компоненты.

Подробнее: Знакомство с дифференциалом

Типы подвески

Ниже приведены типы подвески:

Независимая подвеска:

Эта система означает, что подвеска настроена таким образом, что колеса левая и правая стороны автомобиля могут двигаться вверх и вниз по вертикали независимо друг от друга при движении по неровной поверхности. Поскольку между двумя ступицами одного и того же транспортного средства нет механической связи, сила, приложенная к одному колесу, не влияет на другое. Он используется на передних колесах большинства автомобилей.

Поскольку неподрессоренная масса меньше, эта форма подвески обычно обеспечивает превосходные ходовые качества и управляемость. Основным преимуществом независимой подвески является то, что она занимает меньше места, ею легче управлять, она легче и т. д. Примером независимой подвески является

Подробнее: Понимание работы антиблокировочной тормозной системы (ABS)

Двойные поперечные рычаги:

Это независимая система подвески, в которой для размещения колеса (названного A- ARM в США и WISHBONE в Великобритании). На шасси есть две точки крепления для каждого поперечного рычага или рычага, а также один шарнир на поворотном кулаке. Угловыми движениями сжатия и отскока колес можно управлять с помощью рычагов разной длины.

Присоединяйтесь к нашему информационному бюллетеню

Основное преимущество подвесок на двойных поперечных рычагах заключается в том, что они позволяют легко изменять развал, схождение и другие характеристики. Этот стиль подвески также позволяет увеличить отрицательный развал до полного хода. Однако она занимает больше места и немного сложнее, чем другие системы, такие как стойка Макферсона. Он также предоставляет меньше вариантов дизайна.

Подробнее: Типы дифференциалов и их функции

MacPherson Strut:

Эрл С. Макферсон, разработчик этой формы независимой подвески, дал ей свое имя. Стойка МакФерсон — это шаг вперед по сравнению с подвеской на двойных поперечных рычагах. Ключевое преимущество MacPherson заключается в том, что все элементы, обеспечивающие подвеску и управление колесами, могут быть объединены в единую систему.

Упрощает установку поперечного двигателя. Из-за своей простоты и недорогой стоимости изготовления эта конструкция довольно популярна. Недостатком является то, что изолировать от дорожного шума сложнее. Для этого требуется более высокое крепление стойки, которое должно быть максимально развязанным. Кроме того, это требует большей высоты клиренса.

Зависимая подвеска

Жесткий рычаг соединяет два колеса одной оси в зависимой подвеске. Сила, действующая на одно колесо, будет воздействовать на другое. Аномалии наносят ущерб подключенному колесу при каждом движении колеса, вызванном неровностями дороги.

В основном используется в больших грузовиках. Он может выдержать гораздо больше ударов, чем независимая подвеска. Примером этой системы является

Неразрезная ось:

Зависимым типом подвески является неразрезная ось или неразрезная ось. Чаще всего он используется в задних колесах с двумя листовыми рессорами, поддерживающими и фиксирующими заднюю ось. Вертикальное движение одного колеса влияет на другое. Они просты в изготовлении и стоят больших денег.

На сплошных неровностях они настолько жесткие, что ширина колеи, схождение или развал не изменяются, что приводит к низкому износу шин. Самым большим недостатком является то, что масса балки включается в неподрессоренную массу автомобиля, что приводит к ухудшению ходовых качеств. Из-за нулевого угла развала проходимость на поворотах также слабая.

Подробнее: Принцип работы аккумуляторной системы зажигания

Система полунезависимой подвески

Эта форма подвески сочетает в себе преимущества как зависимой, так и независимой подвески. В полунезависимой подвеске колеса перемещаются относительно друг друга так же, как и в независимой подвеске, но положение одного колеса влияет на положение другого. Это достигается за счет использования витых деталей подвески. Полунезависимый пример

Поворотная балка:

Ось с торсионной балкой — другое название подвески с поворотной балкой. Большинство из них состоят из элементов C или H-образной формы. Балка H-образной формы соединяет два продольных рычага и придает подвеске жесткость при крене.

В основном используется в задних колесах автомобилей. Это особенно выгодно из-за его низкой стоимости и долговечности. Он имеет упрощенный дизайн и довольно легкий. С другой стороны, угол развала ограничен, и трудно добиться жесткости по крену. Возможно, атрибуты не подходят.

Подробнее: Понимание работы сердечника нагревателя

Требования к подвесной системе

• Прогиб должен быть сведен к минимуму.
• Он должен быть максимально легким.
• Он должен быть не требующим особого обслуживания и недорогим в эксплуатации.
• Шины должны иметь минимально возможный износ.
• Небольшие начальные затраты.

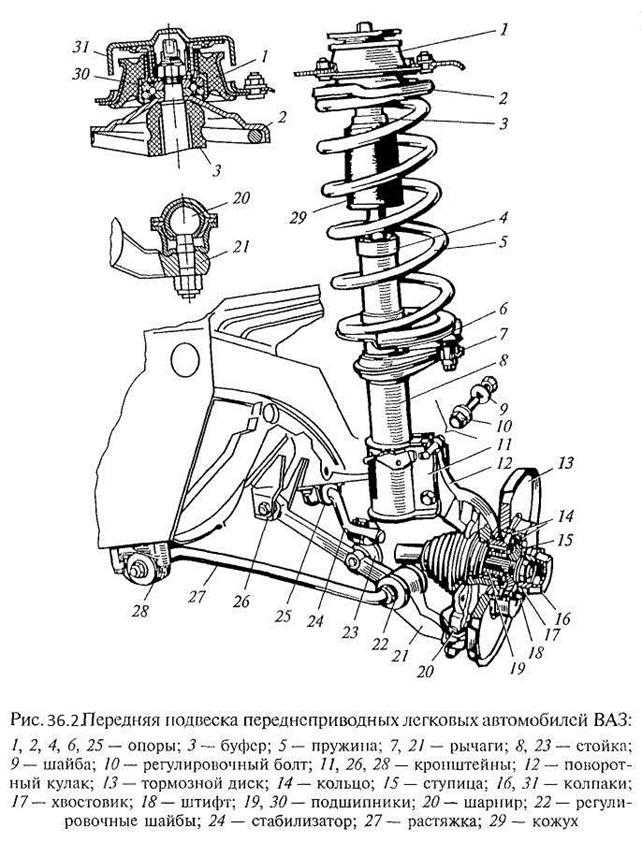

Схема подвесной системы:

Принцип работы

Работа независимой подвески:

В качестве примера работы независимой подвески возьмем подвеску автомобилей Формулы, в которой используются подвески на двойных поперечных рычагах с винтовыми пружинами. В автомобилях Формулы используются независимые подвески на двойных поперечных рычагах, которые позволяют всем четырем колесам автомобиля двигаться независимо друг от друга, без относительного движения.

Подробнее: Система непрямого впрыска

Предположим, что выступ находится с левой стороны автомобиля, и в то же время переднее левое колесо соприкасается с ним. Когда левое колесо автомобиля формулы встречает неровность дороги, переднее левое колесо поднимается вверх; однако, поскольку нет связи между правым и левым или передним и задним колесами, это движение вверх ограничивается передним левым колесом.

Пружина сжатия и амортизаторы, установленные между поворотным кулаком колеса и основной рамой, поглощают удар, вызванный этим дорожным ударом, либо напрямую, либо через направляющие, которые передают удар от поворотного кулака к демпферу. Сцепление колеса автомобиля формулы с дорогой поддерживается жесткостью пружин и амортизаторов, используемых в независимой подвеске на двойных поперечных рычагах.

Посмотрите видео ниже, чтобы узнать больше о работе системы независимой подвески:

Подробнее: Разница между впрыском топлива и карбюратором

Работа независимой или зависимой системы подвески:

Чтобы понять, как работает зависимая форма системы подвески, рассмотрим систему подвески грузовика в Индии, такую ​​как неразрезная ось или ведущий мост с листовыми рессорами. В грузовых автомобилях применяется зависимая разновидность подвески, при которой и задняя, ​​и передняя пары колес крепятся к неразрезной оси, вызывающей небольшой подъем другой при движении одного колеса вверх.

Ниже приведены настройки для такого типа подвески:

И передние, и задние колеса прикреплены к жесткому ведущему мосту, поддерживающему шасси грузовика. Для гашения ударов между сплошной осью и рамой используется листовая рессора.

Предположим, что неровность находится на левом колесе грузовика, и дорожная неровность пытается приподнять левое колесо грузовика. Когда это колесо поднимается из-за неровности дороги, приподнимается и прикрепленная к нему сплошная ось, а сила, создаваемая колесом в результате его движения вверх, передается соответствующему правому колесу (поскольку оба они жестко связаны между собой). к ведущему мосту), который пытается немного приподнять его.

Листовые рессоры, используемые между осью и основной рамой, смягчают удары, вызванные неровностями дороги. Когда грузовик сталкивается с дорожным ударом, предварительно напряженные листовые рессоры пытаются вернуться к своей прежней форме, то есть выпрямляются, что поглощает дорожный толчок.

Подробнее: Знакомство с реле

Посмотрите видео ниже, чтобы узнать, как работает система подвески:

Подробнее: Знакомство с системой прямого впрыска

Вывод

Нет никаких сомнений в том, что системы подвески являются отличными компонентами автомобилей.
