Сборка рулевой рейки 2108 автомобилей ВАЗ 2108, 2109, 21099

Соберем после полной разборки рулевую рейку автомобилей ВАЗ 2108, 2109, 21099. Попутно будем заменять изношенные детали новыми.

Порядок сборки рулевой рейки 2108 автомобилей ВАЗ 2108, 2109, 21099

1. Устанавливаем на место игольчатый подшипник вала рейки (если он снимался).

Проще всего это сделать отрезком трубы подходящего диаметра. Через нее молотком забить подшипник в его посадочное место в картере рулевого механизма.

Установка игольчатого подшипника рулевой рейки

2. Устанавливаем в корпус новую опорную втулку рейки.

Своими выступами втулка должна встать в пазы внутри корпуса. Имеющиеся на втулке демпфирующие кольца после установки разрезаем и удаляем отрезанные куски. Смазываем втулку смазкой (Фиол-1).

Установка опорной втулки рулевой рейки

3. Устанавливаем рейку внутрь корпуса.

Также смазываем ее перед установкой.

4. Собираем вал рейки.

Напрессовываем на него подшипник при помощи трубки подходящего диаметра. Фиксируем подшипник стопорным кольцом.

Сборка вала рулевой рейки

5. Устанавливаем вал с подшипником в корпус рулевой рейки.

Перед установкой закладываем в корпус рейки, в отверстие под вал с подшипником и в игольчатый подшипник, немного смазки (20-30 гр). Можно слегка постучать по валу сверху, чтобы его конец вошел в отверстие игольчатого подшипника, установленного нами ранее в корпус рейки.

6. Устанавливаем и заворачиваем гайку подшипника.

Предварительно в гайку вставляем уплотнительное резиновое кольцо и пластиковую защитную шайбу. Гайку заворачиваем специальным ключом до упора. Поверх гайки вставляем в корпус пружинную стопорную шайбу и резиновый пыльник с кольцом.

Установка гайки подшипника рулевой рейки

7. Устанавливаем упор рулевой рейки.

Перед установкой все детали и отверстие в корпусе по них обильно смазываем смазкой. Вначале в корпус рейки вставляется сам упор, затем стопорное кольцо, потом пружина упора (в отверстие в упоре) и все это затягивается гайкой упора при помощи специального ключа (см. фото в начале статьи).

Гайка затягивается до отказа но без усилия (момент 1,12 – 1,37 кгс.м), а затем отпускается на величину двух делений, нанесенных на гайке (т.о. выставляется тепловой зазор 0,12 мм между рейкой и упором). При необходимости (наличие стуков рейки в корпусе) рекомендуется провести регулировку затяжки гайки упора на установленной на автомобиль рейке.

Установка упора рулевой рейки

8. Устанавливаем на корпус рейки защитный пыльник, колпак, опоры и уплотнитель.

Примечания и дополнения

— Дефектные детали при сборке рулевой рейки 2108 необходимо заменить исправными. Например, это касается самой рейки – износ ее зубьев в месте контакта с шестерней вала сделает невозможным устранение стука посредством затяжки гайки упора. То же самое касается и шестерни вала рейки.

Еще статьи по рулевой рейке автомобилей ВАЗ 2108, 2109, 21099

— Устройство рулевой рейки 2108

— Проверка рулевого управления автомобилей ВАЗ 2108, 2109, 21099

— Замена наконечников рулевых тяг на автомобилях ВАЗ 2108, 2109, 21099

— Стучит рулевая рейка 2108, 2109, причины

— Устройство рулевого управления автомобилей ВАЗ 2108, 2109, 21099

Подписывайтесь на нас!

Автор MechanikОпубликовано 25.

03.201711.08.2022Рубрики РулевоеМетки 2108, 2109, рейка, рулевая, сборка 4 800 views

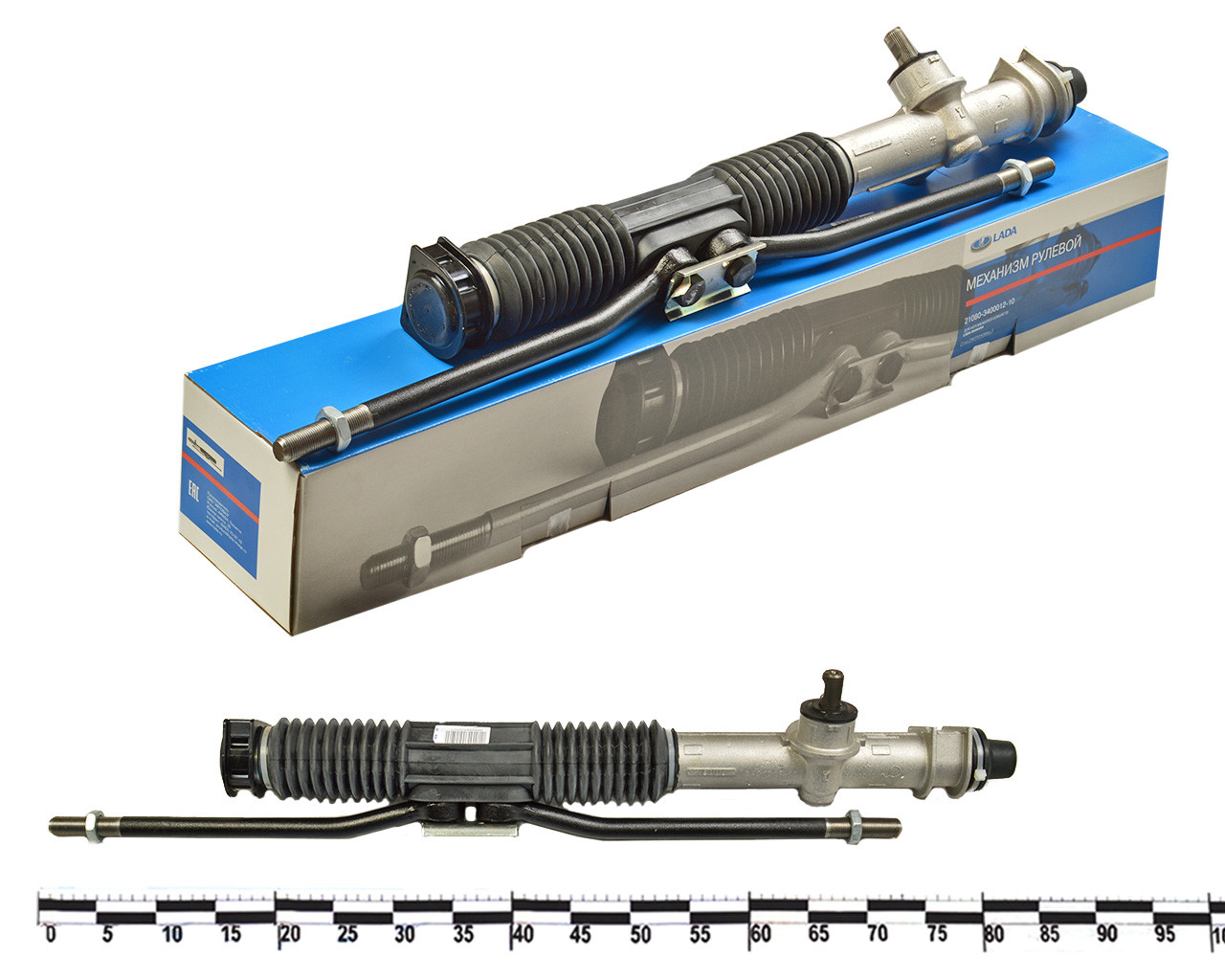

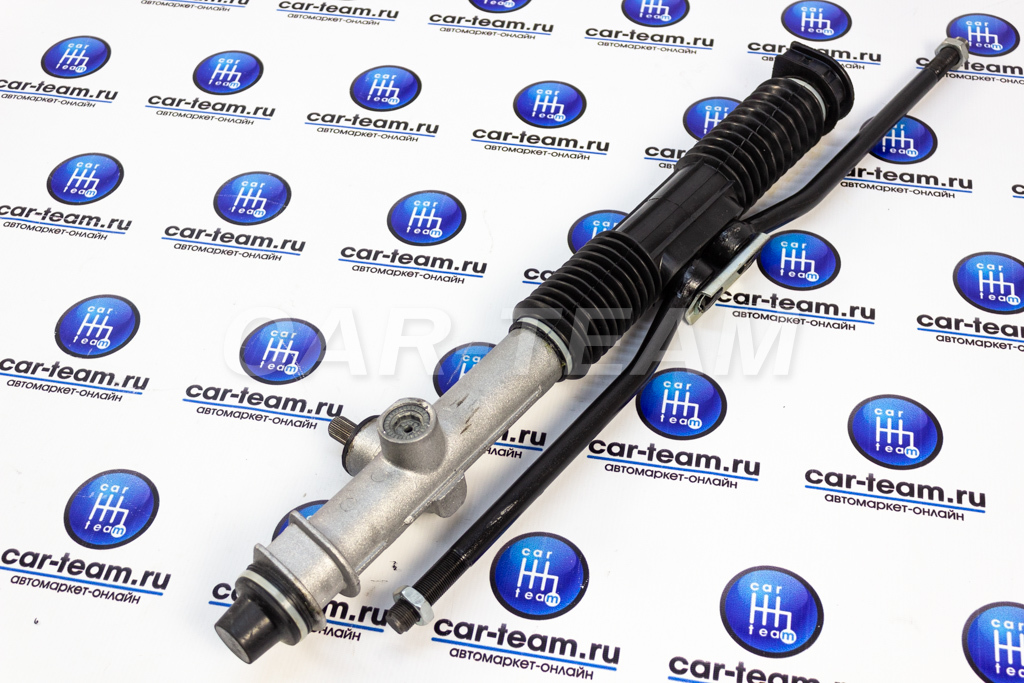

Рулевая рейка 2108: обзор, неисправности, ремонт

Классическая «восьмерка»

Отечественный автомобиль ВАЗ 2108 прошел с нами долгий непростой путь, став безмолвным свидетелем многочисленных жизненных, политических, социальных коллапсов, переломов. «Восьмерка» появилась еще с восьмидесятых, когда страна потихоньку выбиралась на новый путь, еще такой туманный и манящий.

Конечно, как и любой автомобиль, ВАЗ порой дает сбои. Одной из наиболее распространенных проблем авто является неисправность рулевой рейки. А без руля какое может быть вождение? Давайте рассмотрим, какие особенности имеет рулевое управление «восьмерки», по каким причинам оно ломается и как проводится ремонт рулевой рейки ВАЗ 2108.

Содержание

С чего начинаются проблемы
Причины неисправности рейки
Ремонт рулевого управления
Проверка работоспособности

Вернуться к оглавлению

С чего начинаются проблемы

Сегодня, как и много лет назад, ВАЗ 2108 довольно популярен даже несмотря на то, что новое время открыло дорогу многочисленным интересным импортным проектам. К числу достоинств, которые и держат модель на плаву, можно отнести надежность, долговечность и невысокую по сравнению с иномарками цену. На такой машине не страшно поехать и в глубинку, отнюдь не славящуюся своими хорошими дорогами, и на дачу, и в городе появиться не стыдно.

Чаще всего в «восьмерке» выходит из строя ходовая

Когда автомобиль находится в исправном состоянии, и тяга хорошая, и динамика не вызывает нареканий, то наслаждаешься поездкой, скоростью. Но приходит время испытаний, и машина начинает напоминать о том, материальные вещи не вечны. И это всегда неприятное открытие.

Отечественные автомобили ломаются чаще иномарок, причина кроется и в технологии конструирования, и в качестве деталей. Наши всегда стараются сэкономить на всем, даже там, где нельзя. Говоря о неисправностях хорошо всем знакомой «восьмерки», стоит вспомнить о таком механизме, как рулевая рейка, так как именно она довольно часто ломается.

Сначала проблема не слишком заметна, лишь на сложных участках дороги руль начинает биться, словно испугавшись проблем, поджидающих автомобиль на ухабистых трассах бескрайней России. Но вскоре он начинает колотиться почти постоянно, отчего водитель чувствует себя бурильщиком асфальта. После такой поездки непросто привести свои нервы в порядок и не трястись самому. Кроме того, часто слышится стук. Эти два симптома сигнализируют об одном: сдала рулевая рейка.

Перед нами два пути: либо идти в ближайший автомагазин и искать замену механизму, либо проводить ремонт рулевой рейки. Последний вариант считается наиболее оптимальным, экономичным, но требующим ответственного подхода.

Вернуться к оглавлению

Причины неисправности рейки

Перед тем как взяться за ремонт рулевой рейки, давайте уясним, какие действия автовладельца ведут к ее неминуемому износу. Во-первых, это лихая езда по ухабистым, испещренным ямами и буграми дорогам. Встретившись с такой проблемной трассой, не гоните на всех парусах, лучше притормозите, а потом наберете скорость. Если махнуть рукой на сложности дорожного покрытия, то в ближайшее время от рулевой рейки, как и от остального оборудования, не останется ровным счетом ничего.

Вот этот узел автомобиля

Вторая причина кроется в дефектах пыльников. Следует регулярно проверять их состояние, так как даже маленькая трещина может привести к нехорошим последствиям: в рулевую рейку будут попадать пыль, грязь и даже влаги, что является катастрофой для любого устройства. Загрязнение приводит к износу уплотнителей и течи. Как результат — необходимость замены или срочного ремонта рулевой рейки.

Третьей причиной проблемы с рулем является небережливость хозяина автомобиля. Порой автовладельцы оставляют машину на морозе, причем еще и с вывернутыми колесами. Рулевая рейка, как и другие механизмы, не выдерживает таких испытаний на прочность.

Вовремя меняйте гидравлическую жидкость в механизме гидроусилителя, забывчивость в этом вопросе приводит к необратимым последствиям.

Вернуться к оглавлению

Ремонт рулевого управления

Выполняется ремонт подвески

Управление ВАЗ 2108 — штука сложная, но доступная пониманию, так что ремонт возникших неисправностей вполне можно провести и самостоятельно.

Чаще всего изнашиваются такие детали, как шток, уплотнители и ползун, ведь на них и держится вся работа системы. Если вы услышали предательский стук и скрежет в подвеске, значит, скорее всего, пришли в негодность шаровые соединения (тяги). Придется идти в автомагазин или на рынок, чтобы купить эту деталь.

Сегодня авторынок радует изобилием товара. Можно выбрать тяги оригинальной конструкции, которые гарантируют повышенную жесткость руля, надежность и долговечность. Некоторые же готовы поэкспериментировать с более дешевыми тягами, которые не так плохи, но значительно проще. Цены варьируются в зависимости от модели. Например, на японские машины тяга стоит недорого, тогда как на мерседес влетит в копеечку. Но в советской «восьмерке» все экономично, так что особо тратиться не придется.

Нередко слабнут крепления подшипника, что и вызывает стук. Могут возникать и другие повреждения. Чтобы разобраться в этом букете проблем, необходимо провести демонтаж рулевого механизма и подвергнуть его тщательной проверке.

Рулевая рейка 2108 ремонтируется следующим образом. Чтобы работалось удобнее, устанавливаем какие-нибудь упоры под колеса. На всякий пожарный ставим машину на ручной тормоз. Откручиваем все гайки тяг и ключом на 13 демонтируем рулевое управление. Обезопасим себя: отключаем аккумулятор, чтобы ненароком не столкнуться с плюсовым проводом. Демонтируем хомуты и откручиваем левый вал, который расположен у самого пола.

Теперь дело непростое: нужно отсоединить рейку. Вся сложность заключается в том, что детали шестеренки, как правило, не хотят отсоединяться. Так что придется повозиться. Отсоединив рейку, чистим ее щеткой по металлу и протираем уайт-спиритом.

Следующим, не менее важным шагом является проверка состояния сайленблоков. Если вы вдруг заметили какие-либо дефекты или же люфт, детали однозначно подлежат замене. Продолжаем демонтаж остальных составляющих, которые тщательным образом промываем и сушим.

Обязательно нужно заняться тягами. Деталь не должна содержать повреждений, если они имеются, тяга меняется. Осматриваем шарниры. Проверив все, выявив изъяны и подобрав новые детали, проводим монтаж в обратном порядке аккуратно, неспешно, внимательно. По окончании работ нужно убедиться в том, что они дали нужный результат.

Вернуться к оглавлению

Проверка работоспособности

Время от времени необходимо проводить осмотр рулевого управления. С чего лучше начать? Обязательно изучите состояние тяг, плотность их посадки, не забывайте и о защитном чехле. Обнаружили трещины или другие повреждения, которые делают устройство негерметичным? Меняйте.

Следует проверить, располагается ли в горизонтальной плоскости спица руля, когда колеса автомобиль поставлены в прямом положении. Если наблюдается хотя бы незначительное отклонение, необходимо выявить причину неисправности и устранить ее, пока она не переросла в опасную проблему.

Чтобы убедиться в исправности рулевого управления автомобиля, нужно покрутить руль до упора по часовой и против часовой стрелки. При этом не должно возникать никаких звуков и заеданий. Руль должен быть закреплен прочно, надежно, зазоры в шарнирах и других деталей недопустимы. Проверьте, затянуты ли до упора болты и гайки креплений.

Если при проверке управления что-то не так, появились стуки или другие проблемы, демонтируйте тяги поворотных рычагов подвески и еще раз проверьте состояние рулевого механизма. Это позволит убедиться в том, что стуки и неполадки вызваны неисправностями именно руля, а не другими причинами, которых может быть немало.

Регулировка руля

Также важно сделать регулировку. Советуем вам воспользоваться следующими правилами грамотной настройки реек.

Проверяя работу механизма, исключите в тягах вертикальный люфт, он должен соответствовать 15 градусам.
Рулевой ход должен быть мягким, легким. Зажевывания возникают из-за неправильной установки рулевой рейки.
Не забудьте через 700 километров провести следующую регулировку, дабы избежать каких-либо серьезных проблем с рулевым управлением.

Шаровые шарниры — деталь непрочная, хрупкая, она довольно часто выходит из строя. Но есть вполне эффективный способ продлить ее срок эксплуатации — нужно иногда протыкать шприцем пыльники и впрыскивать туда один куб смазки, используемой для трансмиссии. Прокол небольшой, поэтому деформации детали не произойдет, отверстие сразу же затянется слоями резины.

Китай Производитель резиновых изделий, Резиновые детали, Поставщик резиновых втулок

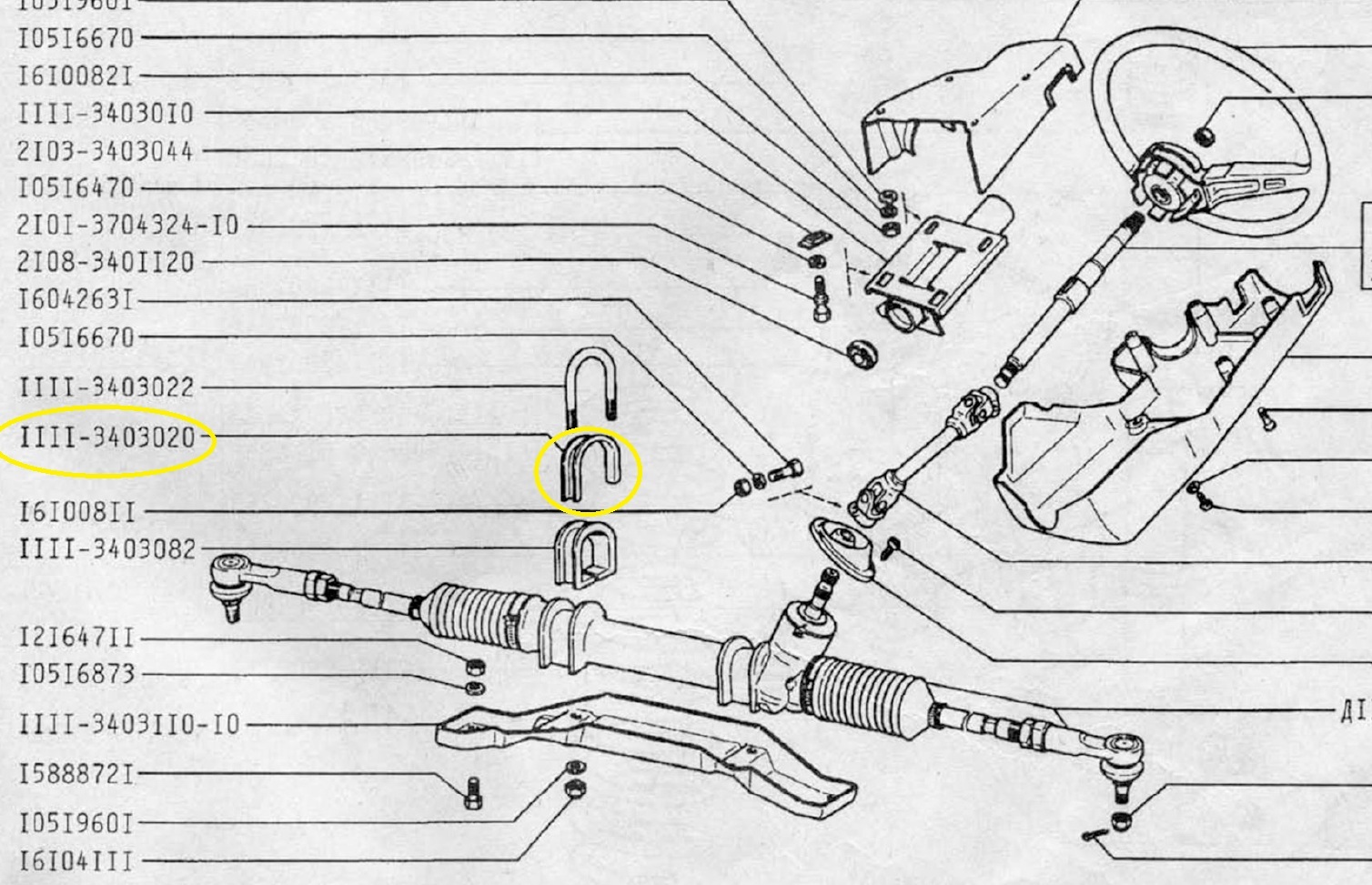

Детали рулевого управления

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Горячий продукт

Свяжитесь сейчас

Загрузка резюме

Мин. Заказ: 1000 штук

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Видео

Свяжитесь сейчас

Профиль компании

{{ util.each(imageUrls, функция(imageUrl){}}

{{ }) }}

{{ если (изображениеUrls.length > 1){ }}

{{ } }}

	Вид бизнеса:	Производитель/завод, Торговая компания
	Основные продукты:	Резиновые изделия , Резиновые детали , Резиновая втулка , Резинка , Резиновая металлическая часть , РЕЗЮМЕ. …
	Сертификация системы менеджмента:	ИСО 9001
	Основные рынки:	Южная Америка, Юго-Восточная Азия, Средний Восток, Западная Европа
	Доступность OEM/ODM:	Да

RUIAN HUAYI TRADE Co. , Ltd является производственной и экспортной компанией, специализирующейся на производстве и продаже различных рулевых реек, рулевых насосов и резинотехнических изделий. RUIAN JIANTE MACHINERY Co., Ltd является нашей дочерней компанией, которая производит поковки. Мы построили долгосрочные деловые отношения с сотнями крупных и мелких местных производителей. Большинство из них специализируются на автозапчастях. У нас есть деловые отношения, где мы представляем разработку и продажу их продукции за рубежом. Более того, наши…

Посмотреть все

Наш друг

9 шт.

Гватемала Друг

Испания Друг

Россия Друг

Италия Друг

Финляндия Друг

Аргентина Друг

HUAYI FRIEND

Пошлите Ваше сообщение этому продавцу

* От:

* Кому:

Мистер Джек Хуан

* Сообщение:

Введите от 20 до 4000 символов.

Это не то, что вы ищете?  Опубликовать запрос на поставку сейчас

Стартер ваз 2108, как отремонтировать своими руками. Как отремонтировать стартер ваз 2108. Ремонт и замена стартера ваз 2108.

Стартер на автомобиле ваз 2108, к великому сожалению владельцев «восьмерок», довольно часто ломается. Каждый раз ехать на СТО при его поломке, конечно, глупо, а значит, нужно научиться ремонтировать деталь. Об этом далее в статье.

Содержание

Стартер 2108, и обозначение устройства
Стартер ВАЗ 2108, Симптомы
Почему часто ломается стартер на 2108
Что негативно влияет на работу стартера
Почему подгорают контакты, как устранить
Как прозвонить стартер что говорит о необходимости замены стартера
Стартер 2108, как заменить, пошаговая инструкция
Как разобрать стартер ВАЗ 2108, как заменить щетки, втулки, якорь
Советы проф.

Стартер 2108, а обозначение устройства

Винт крепления защитного кожуха (1), колпачок защитный (2), стопорное полукольцо (3), гайка крепления задней крышки (4), задняя крышка (5), пружина щетки (6) , направляющая щеток (наружная часть) (7) щеток (8) и статора (9), якоря (10), приводного рычага (11), привода (12), ограничительного кольца (13), стопорного кольца (14), ось рычага привода (15), винты крепления тягового реле (16), передняя крышка (17), уплотнительное кольцо крышки (пластик) (18), стяжки (19), резиновая заглушка (20), сердечник магнитного выключателя (21), возвратная пружина (22), кольцевые уплотнения магнитного выключателя (23 ), магнитный выключатель (24), шайба уплотнительная (25), прокладки (26).

Стартер – устройство, предназначенное для преобразования электрической энергии в механическую с целью запуска двигателя. По сути, стартер представляет собой электродвигатель постоянного тока.

Стартер ВАЗ 2108, признаки неисправности

Ряд признаков неисправности стартера на автомобиле ВАЗ 2108:

Стартер не крутит двигатель. При повороте ключа зажигания якорь не вращается, а втягивающее реле не срабатывает. После запуска силового агрегата стартер не отключается. Эти симптомы, как правило, свидетельствуют о выходе из строя обмотки приводного реле.
Стартер вращается медленно. Во время включения стартера коленчатый вал медленно проворачивается. Чаще всего указывает на неисправность щеток стартера, коллектора, статора или якорной обмотки.
Стартер работает, однако коленвал не вращается. В этом случае, скорее всего, проблема со стартером бендикс.

Почему часто ломается стартер на 2108

Стартер — кратковременный двигатель. Когда он исправен, а батарея дает качественный ток, устройство начинает работать несколько секунд. Функционировать долго невозможно, поэтому водителям, любящим «погонять» стартером, нужно отказаться от такой привычки и применять его только так, как советуют производители.

Как показывает практика, ремонт и замена стартера на ВАЗ 2108 часто требуется в тех случаях, когда автовладелец сильно его перегружает или ездит со слабым аккумулятором. Кроме того, выход стартера может быть связан с теми или иными проблемами, которые связаны с неисправностями силового агрегата автомобиля.

Отрицательно влияет на работу стартера

Обычно проблемы со стартером возникают зимой. При отрицательных температурах ему приходится испытывать чрезвычайно высокие нагрузки. Если устройство старое, оно просто отказывается функционировать, что неудивительно, ведь оно воспринимает большую токовую нагрузку, которая составляет 450 ампер. Этот ток вызывает обрыв отдельных общих пускателей, где подгорают контакты реле реле. В данном случае речь идет о размещении проводов, которые подключаются к статору двигателя и «плюсу» аккумуляторной батареи.

Почему горят контакты, как исправить

Невозможно избежать обгорания контактов при эксплуатации автомобиля, так как по силовым цепям постоянно проходит большой ток. Соответственно остается только один выход — ремонт реле по следующей схеме, зачистить контакты, тем самым восстановить работоспособность пускателя.

Инструменты, приспособления, расходные материалы

Омметр.
Фигурная отвертка.
Ключ на «10».
Мелкая наждачная бумага.
Набор ключей.

Как прозвонить стартер, что свидетельствует о необходимости замены стартера

Схема реализации данного мероприятия очень проста, необходимо пустить пусковые обмотки вверх, т.е. на торец, после чего производим такие действия: один конец провода присоединяем к болтам механизма, второй к плюсовой клемме , затем запустите устройство.

Если механизм после запуска совсем не крутит или плохо крутит, смело несите его в ремонт. Но если устройство работает нормально, значит, разбирать его не нужно, скорее всего, причина плохого запуска кроется в другом компоненте автомобиля.

Кроме того, нелишним будет проверить реле механизма. В данной ситуации схема проверки элементарна:

Подаем «минус» на корпус реле.
Подаем 12-вольтовое напряжение на выход.
Соединяем контактные болты.

Если на контактных болтах появились искры, а муфта уходит в отверстие, значит, реле исправно. Отсутствие указанных явлений и скачков напряжения на приборе будет свидетельствовать о необходимости замены реле, так как стартер из-за него не крутит.

Стартер 2108, как заменить, пошаговая инструкция

Прежде всего, отсоедините клеммы от стартера.
Далее откручиваем гайку с реле и демонтируем колодку проводки.
Затем демонтируйте защиту картера двигателя.
Теперь откручиваем гайки крепления стартера.
Далее откручиваем гайку крепления верхнего крепления.
Осторожно снимите стартер наружу.
Новое крепление стартера в обратном порядке.

Как разобрать стартер ВАЗ 2108, как заменить щетки, втулки, якоря

Чтобы разобрать стартер, выполните следующие действия:

Ключом на «10» откручиваем две гайки шпилек.
Вместе с якорем получаем нужное вам устройство.
С якоря дерева снимаем главную шестерню.
С помощью фигурной отвертки откручиваем два винта с задней крышки.
Снимите крышку.
Выньте щетки и снимите якорь со статора.
С анкера снимите специальную регулировочную шайбу и сову вала.

Теперь разбираем ведущую шестерню и сам привод, после чего отделяем рычаг от опоры для доступа ко всем внутренним частям стартера (обмотка якоря, щетки и щеткодержатели, втулки и т.д.). На элементах механизма не должно быть следов обугливания, а работоспособные коллектор и обмотки всегда должны быть чистыми, без различных загрязнений.

При необходимости замените втулку. При наличии мелких трещин в резервуаре обработайте их мелкой «наждачной бумагой». Если якорь сгорел или сильно изношен, замените его на новый. Если подшипники скольжения вала имеют задиры или задиры, обработайте их «наждачной бумагой» с мелким зерном.
