Блоки реле и предохранители Renault Megane II

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями

Мощные потребители тока подключены через реле

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля под панелью приборов с правой стороны и в подкапотном пространстве рядом с аккумуляторной батареей.

Расположение предохранителей и реле может отличаться в зависимости от комплектации автомобиля.

Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1).

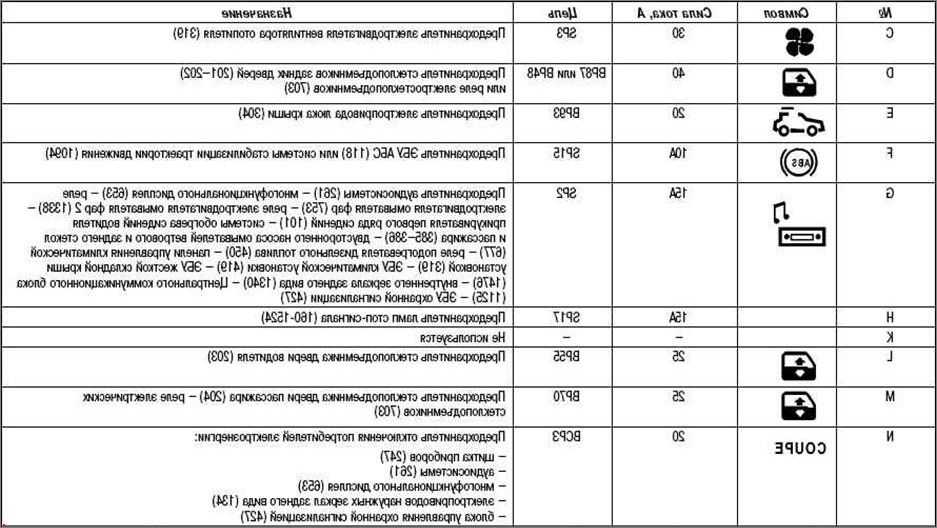

Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1.

Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля)

Рис. 4. Блок реле расположенный в приборной панели, слева от электровентилятора салона

Блок расположен в приборной панели, слева от электровентилятора салона.

Одиночное реле (1524)

Реле закреплено на кронштейне педали акселератора.

Назначение реле (в зависимости от уровня комплектации автомобиля) представлено в таблице 2 и таблице 3.

Таблица 2 Назначение реле (в зависимости от уровня комплектации автомобиля)

№	Номинальный ток, А	Назначение
А	40	Реле дополнительного подогрева 330 Вт (1067)
В	70	Реле дополнительного подогрева 660 Вт (1068)

Таблица 3 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)

Номинальный ток, А	Назначение
40	Реле включения стоп-сигнала (1524), управляемое ЭБУ системы Стабилизации траектории (1094)



ЦЭКБС (645)

Блок расположен в салоне, в левой нижней части приборной панели.

Контакт – Цепь — Назначение

PE1 (40-контактный разъем белого цвета)

коричневый

• 1 — 26I — Управление «-» датчика хода системы обеспечения безопасности
• 2 — 47z — Сигнал температуры наружного воздуха/ дисплей
• 3 — 64 F — Управление «I» сигнальной лампы аварийной сигнализации
• 4 — 26EC — Управление светодиодом сигнализации наличия карточки в считывающем устройстве
• 5 — 26K — Сигнал «-» датчика хода педали сцепления
• 6 — 20AW — Импульсное управление запиранием и отпиранием замков дверей
• 7 — 26N — Сигнал «+» пуска и остановки двигателя
• 8 — 87T — Сигнал однопозиционного выключателя двери замка
• 9 — 20T — Управление «-» светодиодом системы обеспечения безопасности детей
• 10 — Не используется
• 11 — 20AL — Управление запиранием замка задних дверей изнутри салона
• 12 — 16A — Управление «+» электродвигателем насоса омывателя ветрового стекла
• 13 — 26M — Управление сигнальной лампы «двигатель работает»
• 14 — 20M — Светодиод запирания дверей
• 15 — 87G  — Сигнал «-» однопозиционного выключателя двери пассажира
• 16 — 87B — Сигнал «-» однопозиционного выключателя правой задней двери
• 17 — 87H  — Сигнал «-» однопозиционного выключателя двери водителя
• 18 — 20BG — Сигнал состояния системы блокировки внутренних ручек задних дверей
• 19 — 87A  — Сигнал «-» однопозиционного выключателя левой задней двери

Зеленого цвета

20 – 40 — Не используется

PP2 (12- контактный разъем черного цвета

• 1 – 261 «-» на электрозамок рулевой колонки
• 2 – APCB «-» после замка зажигания через предохранитель/ Предохранитель замыкающего контакта электрозамка рулевой колонки
• 3 — 36A — Управление «+» электродвигателем очистителя заднего стекла
• 4 — BP25 «-» аккумулятора на электродвигатель очистителя заднего стекла через предохранитель
• 5 — 20BH — Управление электроприводами замков двери водителя и крышки люка наливной горловины топливного бака на запирание
• 6 — 20BC — Управление электроприводами замков двери водителя и крышки люка заливной горловины на отпирание
• 7 — 20BK — Управление Эл. Приводами замков передних и задних пассажирских дверей на запирание
• 8 — 20BD — Управление Эл. Приводами замков передних и задних пассажирских дверей на отпирание
• 9 — BP3 «-» аккумулятора через предохранитель на электрозамки дверей
• 10 — 20X  — Управление электроприводами блокировки внутренних ручек передних дверей
• 11 — 20W — Управление электроприводами блокировки внутренних ручек задних дверей

Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 4.

Блок защиты и коммутации (1337)

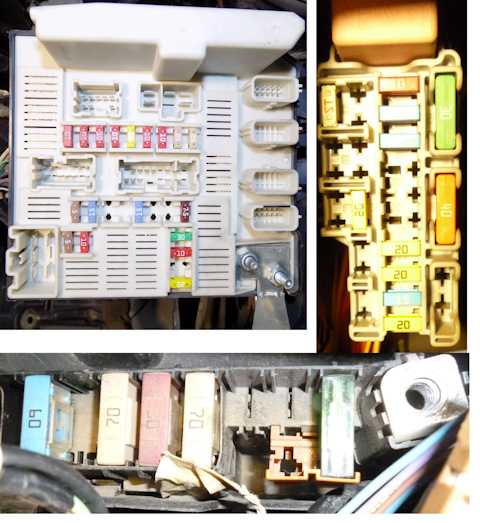

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Обозначение предохранителей блока защиты и коммутации показано на рис. 6.

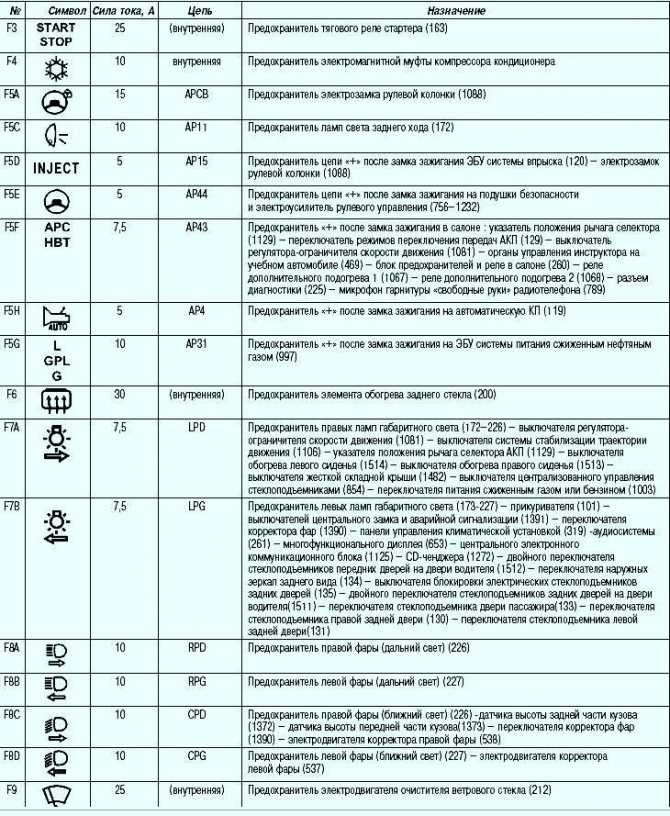

Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля) представлены в таблице 7.

Блок, расположенный в коммутационном блоке двигателя (в моторном отсеке) см. рис. 6.

Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 6.

Таблица 5 Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля)

Таблица 6 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)

Блок предохранителей цепей питания (777)

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 8).

Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 7.

Таблица 7 Назначение предохранителей (в зависимости от уровня комплектации автомобиля)

№ — Сила тока, А – Цепь — Назначение

F1- Не используется

• F2 – 70 — ВР35 — Предохранитель ЭБУ предпускового подогрева (257)
• F3 – 20 — ВР27 — Предохранитель реле подогревателя топливного фильтра (450) на двигателе F9Q
• F4 – 70 — ВР12 — Предохранитель блока предохранителей и реле в салоне (260)
• F5 – 50 — ВР8 — Предохранитель ЭБУ АБС (118-1094)
• F6 – 70 — ВР81 — Предохранитель электроусилителя рулевого управления (1232)
• F7 – 40 — ВР9 — Предохранитель реле дополнительного подогрева 1 (1067)
• F8 – 60 — ВР11 — Предохранитель блока предохранителей и реле в салоне (260)
• F9 – 70 — ВР91 — Предохранитель реле дополнительного подогрева 2 (1068)

Блок предохранителей защиты плюсовой цепи аккумуляторной батареи (1033)

Блок расположен на плюсовом выводе аккумуляторной батареи (рис. 9).

Таблица 8 Назначение предохранителей (в зависимости от уровня комплектации автомобиля

№ — Сила тока, А – Цепь — Назначение

FI – 30 — BPS1 — Предохранитель цепи «+» аккумуляторной батареи с предохранителем блока предохранителей и реле салона

(260) — ЦЭКБС (645).

F2 — 350; 400 – ВPDA — Предохранитель «+» аккумуляторной батареи через предохранитель на стартер

(163) — генератор

(103) — блок предохранителей цепей питания

(777) — блок зашиты и коммутации (1337).

Номинальный ток:

• — 350 А на автомобилях с бензиновыми двигателями.
• — 400 А на автомобилях с дизельными двигателями.

F3 – 30 — ВР31 — Предохранитель «+» через предохранитель на системы двигателя через блок зашиты и коммутации (1337)

Блок реле (1337)

Рис. 10. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337)

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 10).

Назначение реле (в зависимости от уровня комплектации автомобиля) представлены в таблице 9.

Таблица 9 Назначение реле (в зависимости от уровня комплектации автомобиля)

№	Номинальный ток, А	Назначение
А	20	Реле электродвигателя омывателя фар (753)
В	20	Реле электродвигателя омывателя фар (1338)

Блок реле (299)

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 10).

Назначение реле (в зависимости от уровня комплектации автомобиля) представлены в таблице 10.

Таблица 10 Назначение реле (в зависимости от уровня комплектации автомобиля)

№	Номинальный ток, А	Назначение
А	20	Реле подогревателя дизельного топлива (450)
В	—	Не используется

Блоки реле системы питания сжиженным нефтяным газом (299)

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 11).

Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля) представлены в таблице 11.

Рис. 12. Блок, закрепленный на указанном выше блоке

Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля) представлены в таблице 12.

Таблица 11 Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля)

№	Номинальный ток, А	Назначение
А	20	Реле топливного насоса (236)
В	20	Реле отключения топливного насоса на автомобилях с системой питания сжиженным газом(1196)

Таблица 12 Назначение реле (двигатель К4М764, в зависимости от уровня комплектации автомобиля)

№	Номинальный ток, А	Назначение
А	20	Реле электромагнитного клапана системы питания сжиженным газом (1259)
В	20	Реле баллона с сжиженным газом (1457)

Предохранители и реле Renault Megane 2

Предохранители служат для того, чтобы прервать цепь, когда сила тока превысит определенное значение, и защитить элементы и провода, которые могут быть повреждены слишком сильным током

Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Монтажный блок реле и предохранителей в салоне автомобиля

Рис. 1. Блок предохранителей в салоне автомобиля

Рис. 2. Крышка предохранителей внутренняя сторона

Блок предохранителей расположен под панелью приборов со стороны водителя.

Каждый из предохранителей защищает свою цепь, принадлежность его к той или иной цепи обозначена на крышке блока предохранителей.

В блоке предохранителей установлены предохранители ножевого типа, цвет которых соответствует току защиты предохранителя.

В случае выхода какого-либо элемента электрооборудования из строя прежде всего следует проверить состояние предохранителя.

Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом.

Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь.

Если предохранитель защищает несколько цепей, то их необходимо подключать поочередно, чтобы по перегоранию предохранителя определить неисправную цепь.

Отопитель и кондиционер потребляют большой ток, поэтому блок предохранителей имеет выключатель для защиты их цепей.

Если цепь размыкается выключателем, выключите отопитель и кондиционер, перед тем как нажать кнопку повторного включения выключателя.

Реле – это электронно-управляемый переключатель, который обычно используется следующим образом:

• – переключает большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;
• – имеет более одного управляющего входа в отличие от механического переключателя;
• – выполняет функцию таймера, например, задает интервал работы стеклоочистителей.

Если электрическая цепь, управляемая реле, выходит из строя и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе.

Если реле исправно работает, то вы должны услышать щелчок при его включении.

Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах.

Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса или реле неисправно.

Большинство реле установлено в блоке предохранителей и реле, расположенном в моторном отсеке.

Некоторые специализированные реле расположены отдельно или в отдельных блоках под панелью приборов и в моторном отсеке

Обозначение — Номинальная сила тока — Назначение

• А 30 А Реле стеклоподъемника
• В 40 А Реле потребителей электроэнергии

Предохранители

• С 40 А Электровентилятор салона
• D 40 А Импульсные стеклоподъемники задних дверей или реле стеклоподъемников
• Е 20 А Электропривод люка крыши
• F 10 А ЭБУ АБС и системы стабилизации траектории
• G 15 А Аудиосистема, выносной дисплей, реле насосов омывателей фар, прикуриватель первого ряда сидений, элементы подогрева сидений, насос стеклоомывателя, реле подогревателя дизтоплива, панель управления климатической установкой, ЭБУ климатической установки, зеркало заднего вида с электрохромным покрытием, охранная сигнализация, центральный коммуникационный блок
• Н 15 А Стоп-сигнал
• I Не используется
• J 25 А Электростеклоподъемник двери водителя
• К 25 А Электростеклоподъемник двери пассажира
• L 20 А Предохранитель отключения потребителей электроэнергии: аудиосистемы — выносного дисплея — переключателя наружных зеркал заднего вида — охранной сигнализации — щитка приборов
• М 15 А Звуковой сигнал, диагностический разъем реле насосов омывателей фар, электродвигатель очистителя заднего стекла
• N 15 А  Электродвигатель очистителя заднего стекла
• О 20 А ЦЭКБС — щиток приборов, ЭБУ климатической установки, реле вспомогательного оборудования
• Т 20 А Элементы подогрева сидений
• S 3А Вентилятор и датчик температуры в салоне, зеркало заднего вида с электрохромным покрытием, датчик дождя и освещенности (в зависимости от модификации)
• U 20 А Центральный замок и ли система блокировки внутренних ручек дверей

Для того чтобы получить доступ к монтажному блоку салона нужно:

Поддеть крышку монтажного блока, преодолевая сопротивление фиксаторов

Открываем крышку

Если необходимо, выводим из зацепления держатели крышки снизу и отсоединяем крышку монтажного блока

На внутренней стороне крышки нарисовано назначение и схема расположения предохранителей

Пинцетом извлекаем предохранитель

Так выглядит перегоревший предохранитель

Для доступа к монтажному блоку силовых предохранителей расположенному в моторном отсеке:

Открываем капот

Выворачиваем два винта крепления крышки монтажного блока

Снимите крышку

Снимите аккумулятор

Для замены предохранителей используем пинцет. Устанавливаем детали в обратной последовательности.

Снятие и установка монтажных блоков

Отсоединяем минусовую клемму от аккумулятора

Открываем декоративную крышку монтажного блока салона

Снимите нижнюю левую и боковую облицовки панели

Отжимаем два фиксатора

И снимаем монтажный блок с кронштейна усилителя на длину проводов

Устанавливаем монтажный блок в обратном порядке

Снятие монтажного блока моторного отсека

Отсоединяем минусовую клемму АКБ

Выворачиваем два винта крепления крышки монтажного блока

Снимаем крышку

Снимаем аккумулятор

Выворачиваем болт Б крепления коммутационного блока и отводим в сторону коммутационный блок А

Отсоединяем все колодки жгута проводов от разъемов коммутационного блока и снимаем его.

Извлекаем монтажный блок на длину присоединенных проводов.

Устанавливаем блок в обратной последовательности.

2003 Renault Megane Authentique 1,5 л 4 цил.

Турбодизель

1. Начало работы — подготовка к ремонту

2. Снимите крышку — найдите внутренний блок предохранителей и снимите крышку

3. Найдите неисправный предохранитель — посмотрите на схему блока предохранителей и найдите предохранитель для компонента, который не рабочий

4. Извлеките предохранитель из блока предохранителей — выньте соответствующий предохранитель и проверьте, не перегорел ли он

5. Тестовый компонент — закрепите крышку и проверьте компонент

6. Дополнительная информация. — Дополнительная информация о предохранителях салона

Поделись

• Лейк Форд помог снять эти видео
• Обратная связь
• Скачать руководство по эксплуатации Renault

В этом видео показана замена перегоревших предохранителей в салонном блоке предохранителей Рено Меган 2003 года в дополнение к схеме расположения блока предохранителей. Электрические компоненты, такие как подсветка карты, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, фары, вентилятор, антиобледенитель, дверной замок, сиденье с электроприводом, мотор стеклоочистителя, топливный насос, звуковой сигнал, антиблокировочная система тормозов и камера заднего вида. есть предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Если у вашего Megane проблемы с электричеством, вы всегда должны сначала проверить предохранители, потому что их относительно легко проверить и дешево заменить. У некоторых Renault есть несколько внутренних блоков предохранителей, в том числе в багажнике — видео покажет вам, где находится внутренний блок предохранителей вашего Megane 2003 года. Затем вам нужно обратиться к схеме блока предохранителей Renault Megane 2003 года, чтобы найти перегоревший предохранитель. Если у вашего Megane много опций, таких как люк, навигация, подогрев сидений и т. д., тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, связанные с рассматриваемым компонентом.

Если вам нужно заменить перегоревший предохранитель в вашем Megane, убедитесь, что вы заменяете его на тот же ток, что и у перегоревшего предохранителя. Если проверка и замена предохранителя для рассматриваемого компонента не работает, мы рекомендуем обратиться за помощью к надежному профессиональному механику. Они должны быть в состоянии выяснить, нужно ли заменить компонент или есть ли короткое замыкание или какая-то другая проблема с вашим Megane.

• Купон Advance Auto для
  Скидка 20% на весь заказ: KIOSK20

Автор

Ханс Ангермайер — сертифицированный ASE техник по техническому обслуживанию и легкому ремонту. Он снял более 100 000 видеороликов, демонстрирующих водителям, как ремонтировать свои автомобили. Он обладает обширным опытом в области основных процедур ремонта, охватывающих большинство автомобилей на дорогах. За последние 10 лет Ханс сосредоточился на создании CarCareKiosk, который ежемесячно посещают миллионы водителей.

Часы в машине опережают или отстают? Узнайте, как установить его здесь!

Нет причин проверять уровень жидкости омывателя, не доливая ее — смотрите, как это сделать здесь!

Лучший способ исправить протекающие шланги — это заменить их, но если у вас нет времени, вам может подойти средство для устранения утечек

Узнайте, где находится запасное колесо и домкрат, прежде чем они вам понадобятся дорога

Где находятся предохранители Рено Меган 3?

	Сделай сам Часто задаваемые вопросы об автомобилях и мотоциклах

org/BreadcrumbList»> Машина : Рено : Меган : Где находятся предохранители Рено Меган 3? Рено Меган — Видеоурок Модель: Рено Меган Меган III, Меган 3 — Годы 2008-2015 Деталь: Блок предохранителей Операция: Где находятся предохранители Рено Меган 3? Предохранители Рено Меган 3 находятся внутри специальных блоков предохранителей, расположенных внутри автомобиля. В этой модели два ящика: один внутри салона и один внутри моторного отсека. Первый находится за крышкой, расположенной в нижней левой части рулевой колонки. Открыв крышку, можно будет получить доступ к предохранителям; второй ящик, напротив, расположен вверху справа, сразу под лобовым стеклом, внутри моторного отсека. Все функции и номиналы предохранителей можно найти в буклете по эксплуатации и техническому обслуживанию автомобиля. Опубликовано 2 декабря 2021 г. Автор: ScegliAuto Другие руководства, которые могут вас заинтересовать Рено Меган — Другое обслуживание и ремонт своими руками Двигатель — Техническое обслуживание и ремонт других транспортных средств Renault Megane — Замена штифтов крепления головки Renault Megane — Замена прокладки ГБЦ Посмотреть все Блок предохранителей — Техническое обслуживание и ремонт других транспортных средств Renault Megane — Схема предохранителей Renault Megane Renault Megane — Блок предохранителей Renault Megane 3 Посмотреть все

Установка багажников на крышу Автомобиль уже имеет предрасположенность к установке багажника на крышу, поэтому необходимо приобрести подходящие дуги багажника для той модели автомобиля, на которую они будут устанавливаться. Рубрики Авто Ремонт Своими руками Авто советы Leave a Comment Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Save my name, email, and website in this browser for the next time I comment
