Инструменты для ремонта

Для снятия, разборки и ремонта стартера отечественного авто вам потребуются следующие инструменты и материалы:

• отвертки;
• ключи на 8, 10 и 13;
• штангенциркуль;
• пассатижи;
• мультиметр;
• молоток;
• смазка;
• оправки подшипников;
• наждачка.

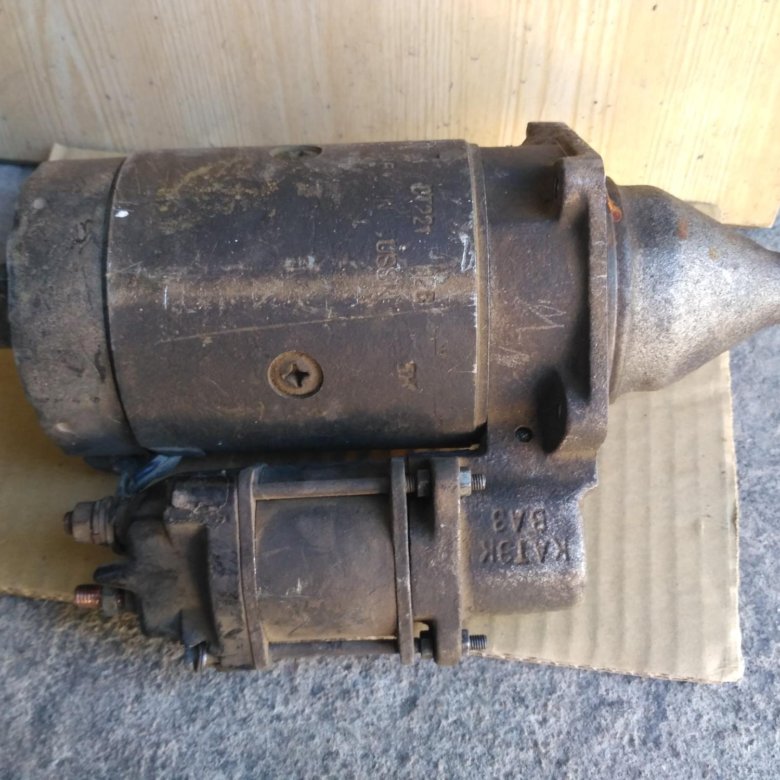

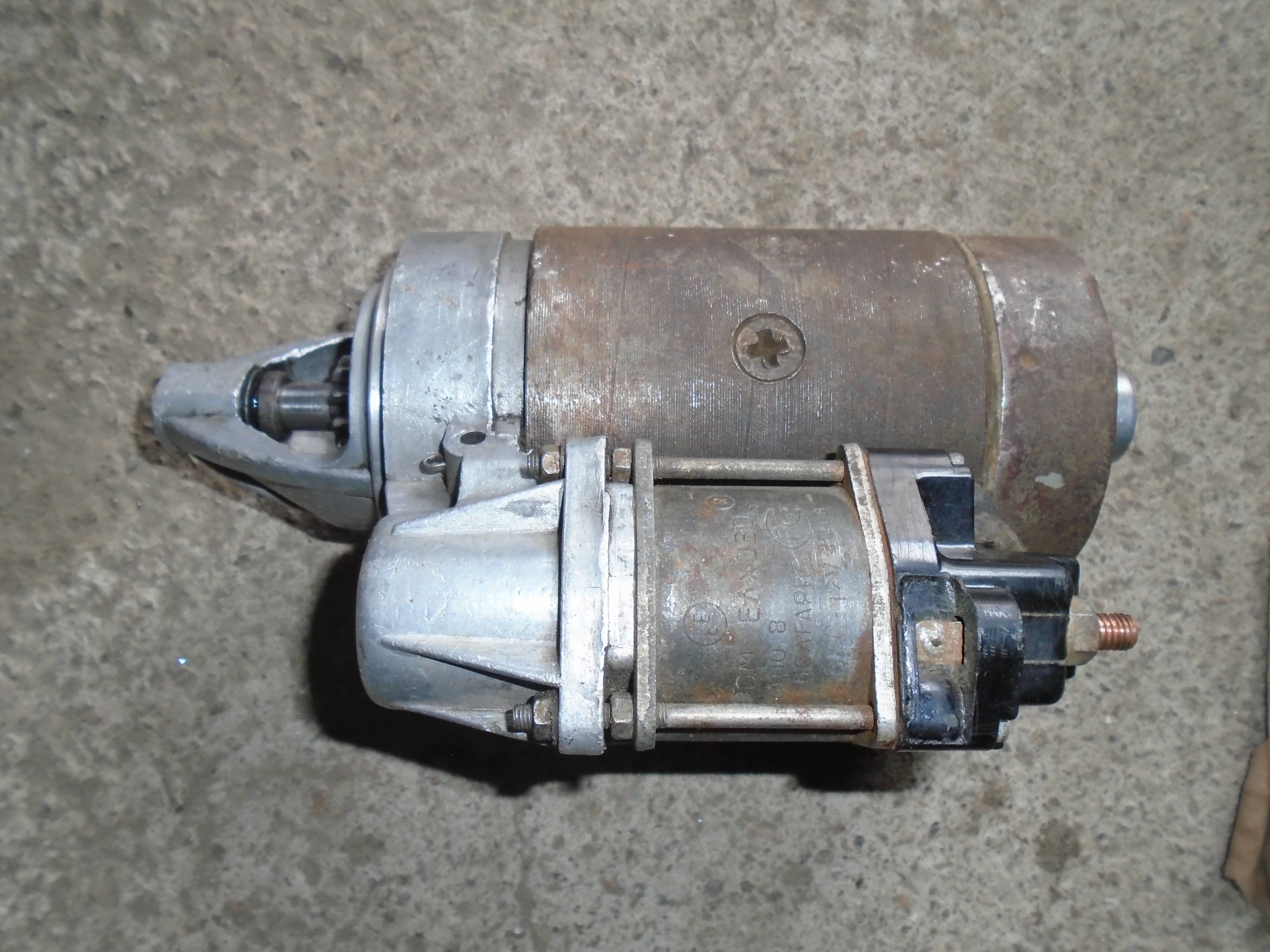

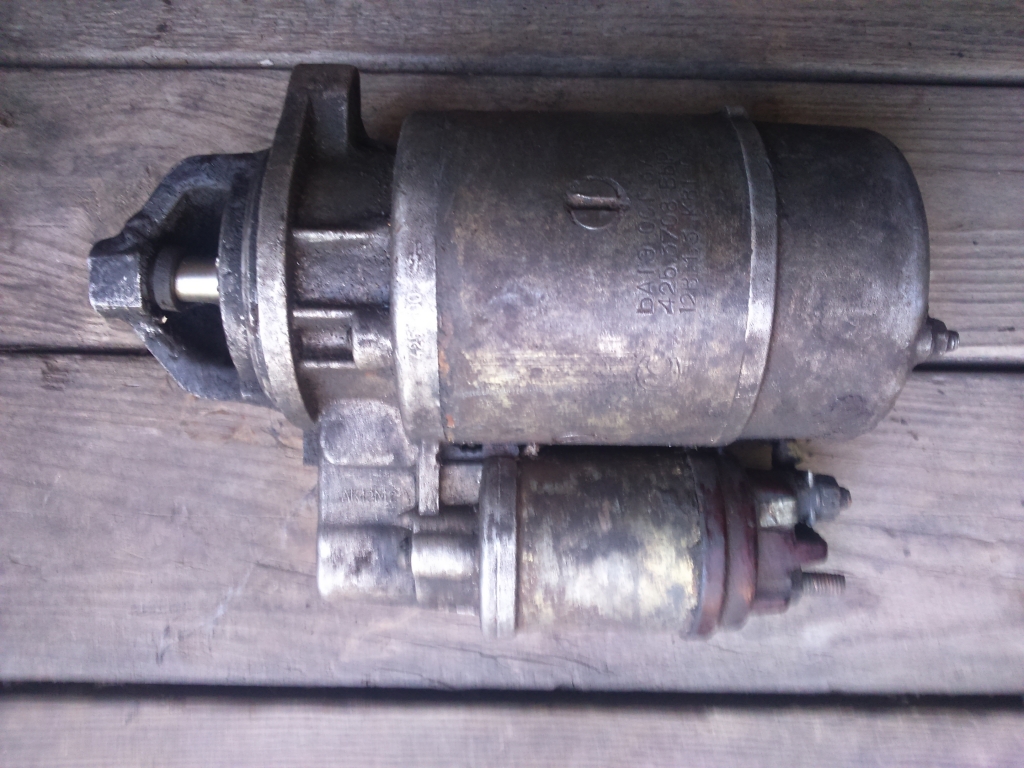

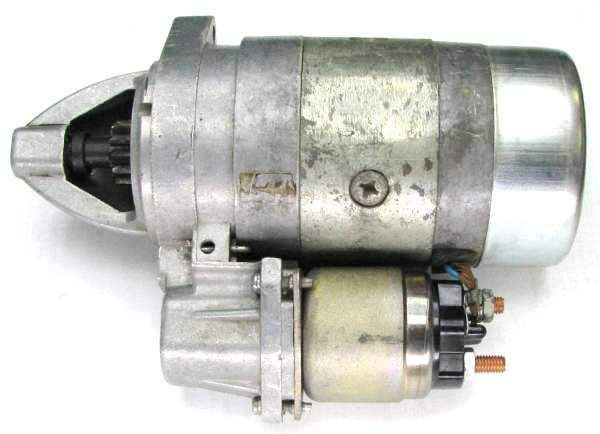

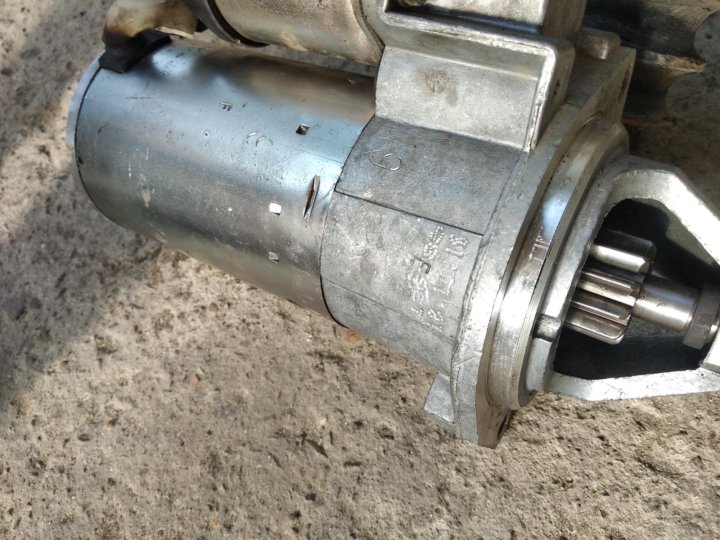

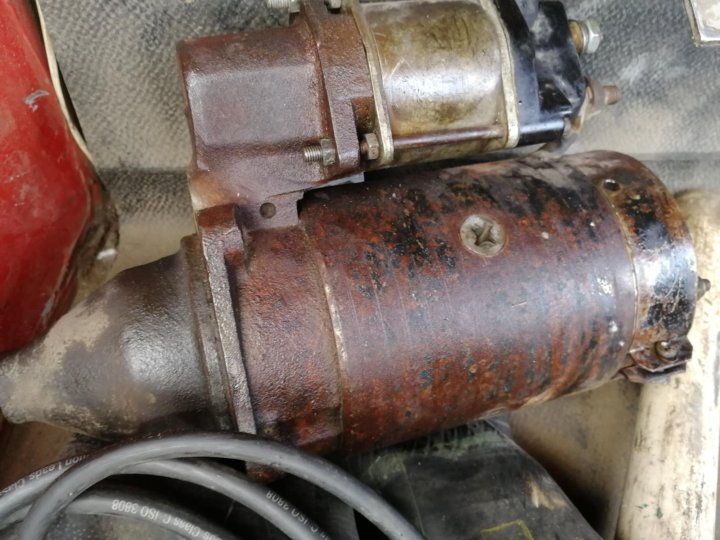

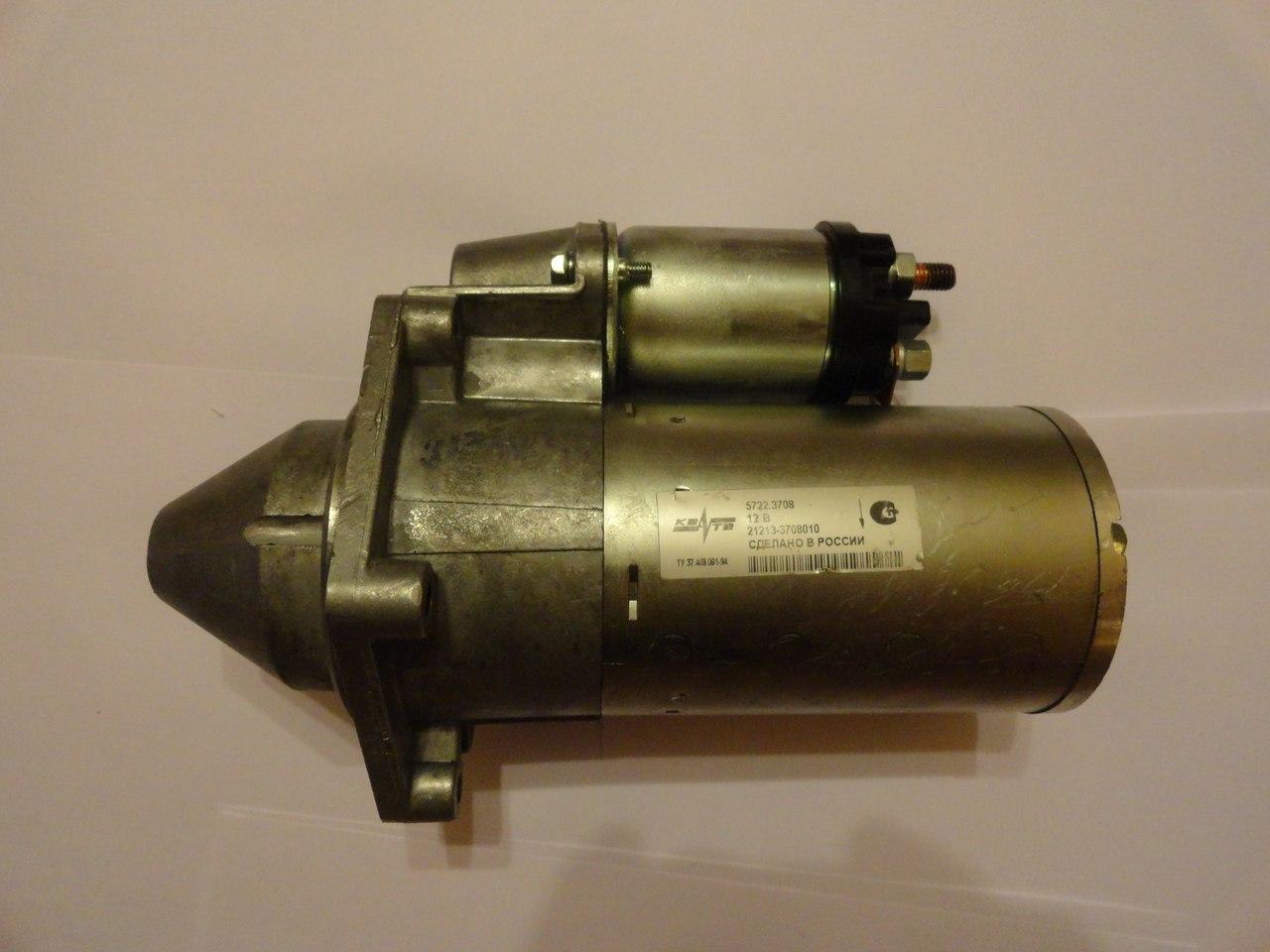

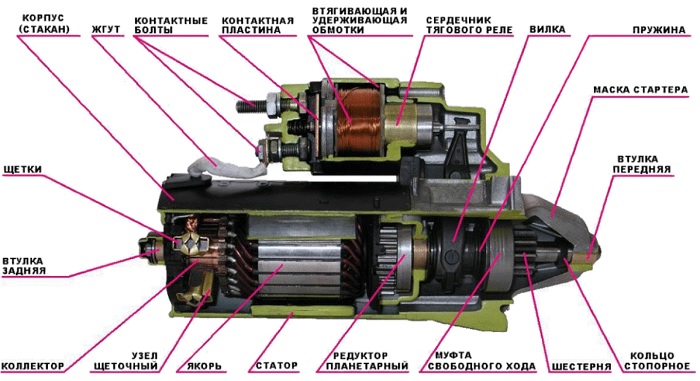

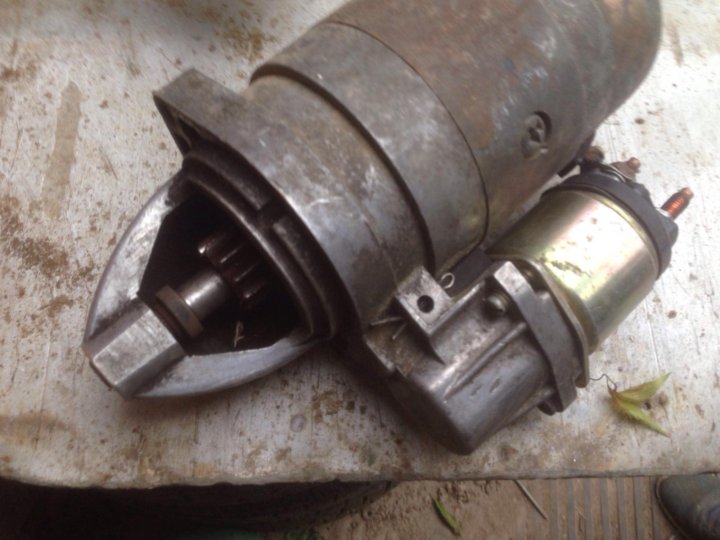

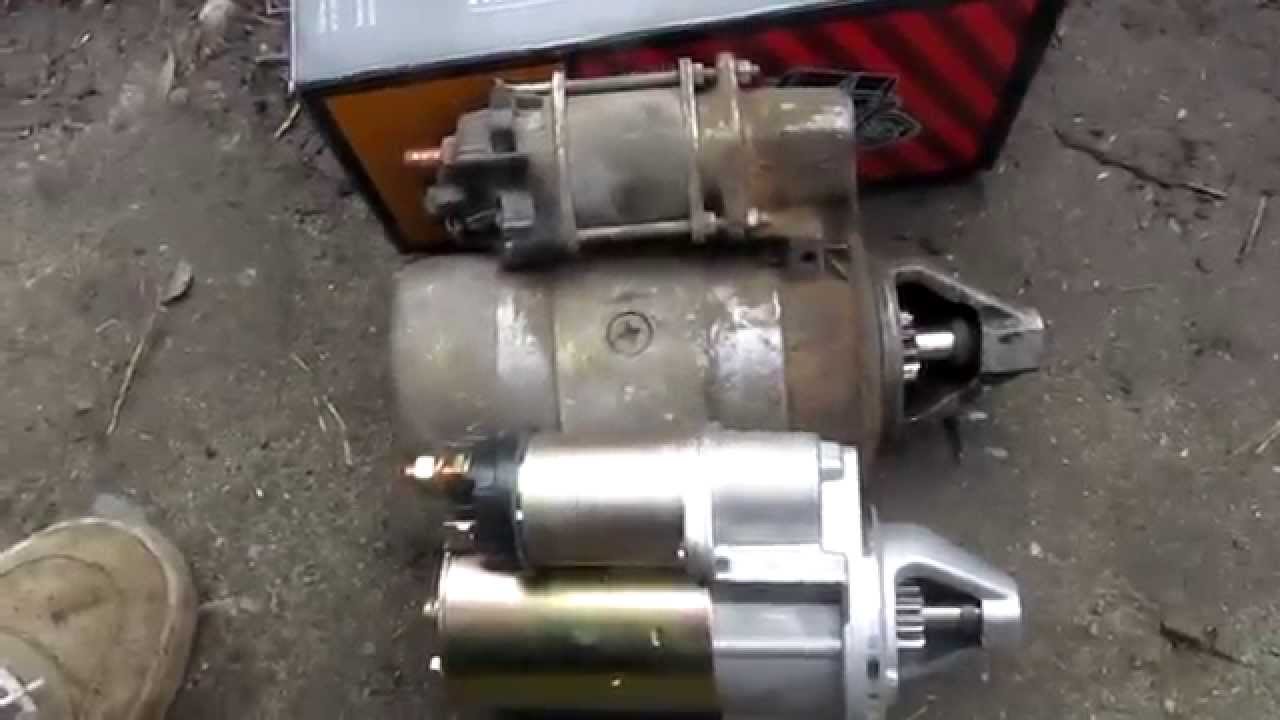

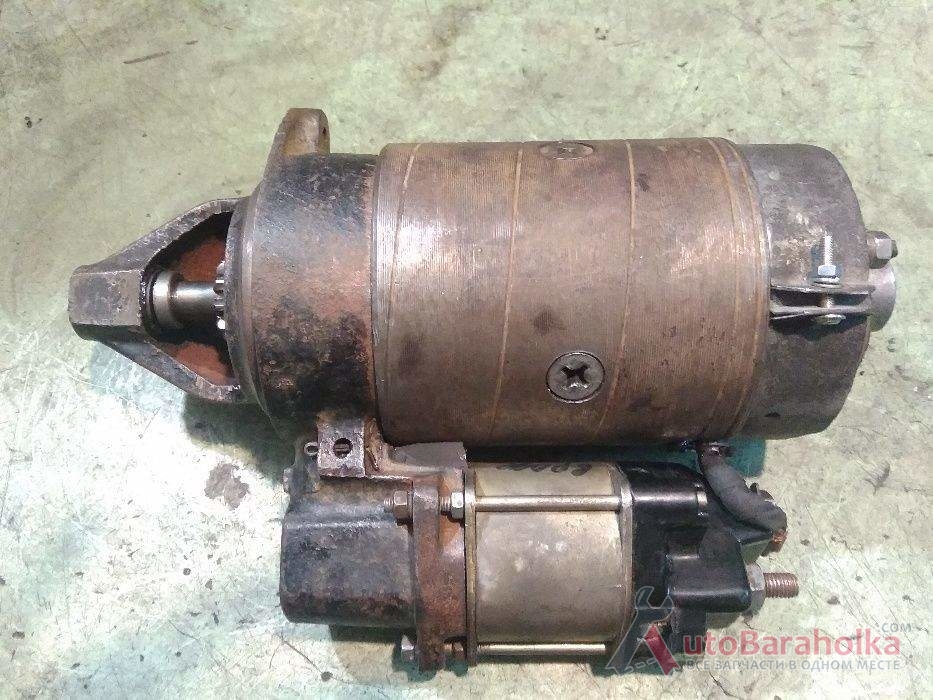

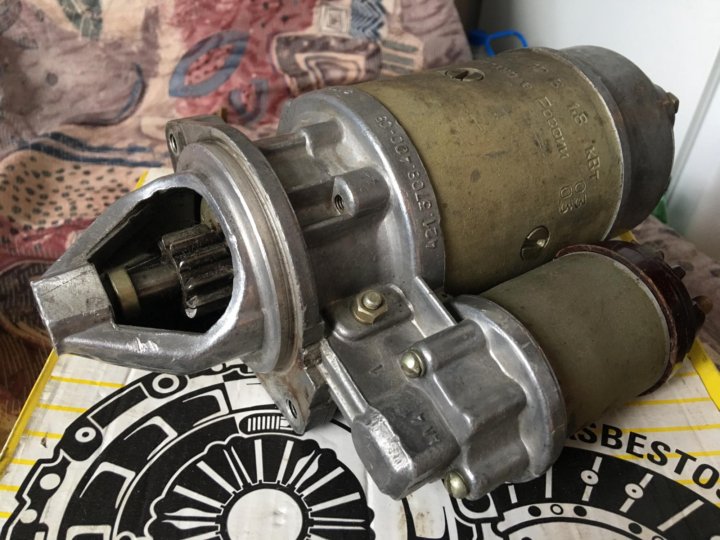

Ремонт стартера

Определив возможную неисправность и ее причину, а также подготовив инструмент и сняв стартер с машины, можно приступать к ремонту устройства.

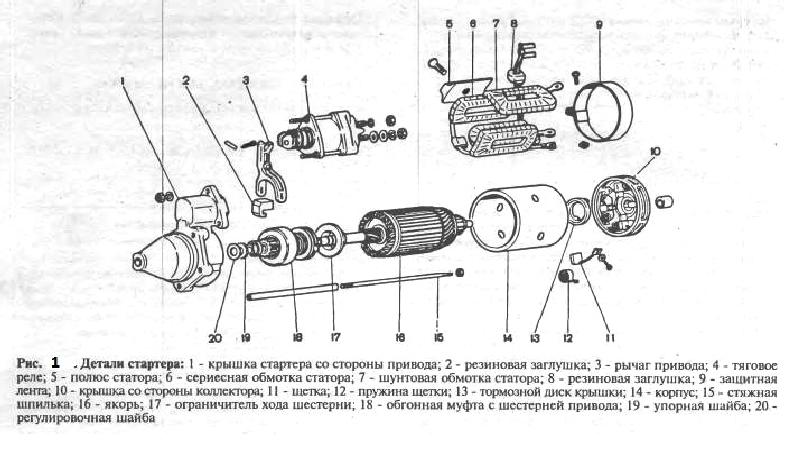

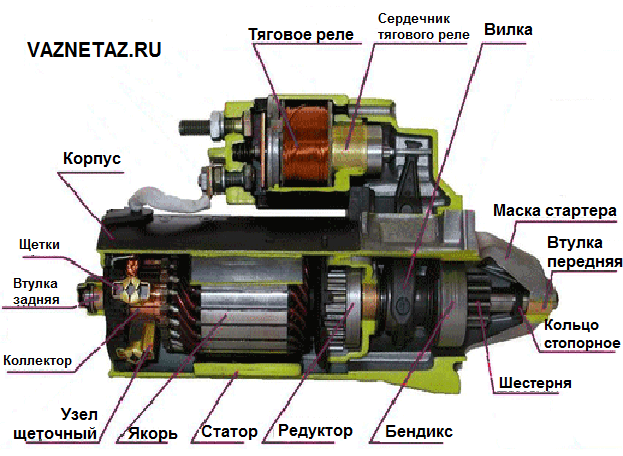

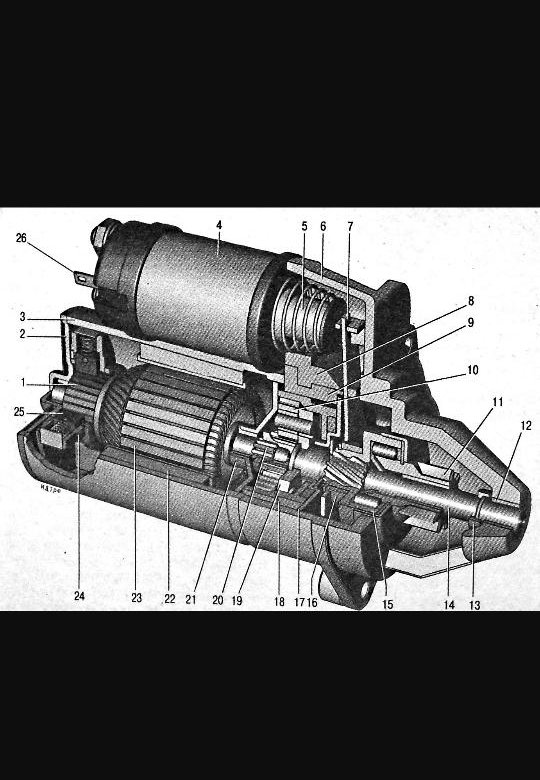

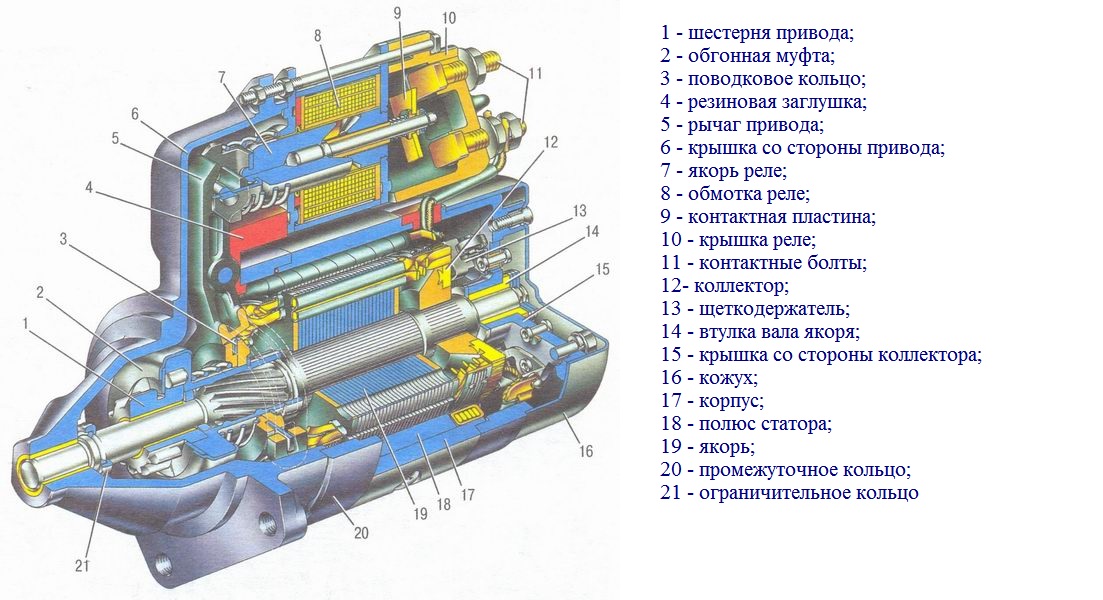

Разборка

Разбирая стартер, следует соблюдать осторожность, чтобы не потерять мелкие детали, которых в устройстве достаточно много.

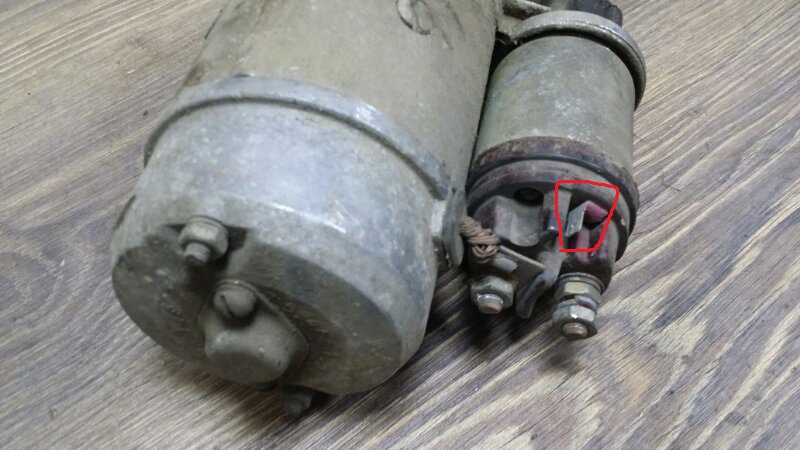

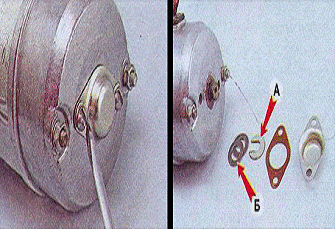

Разборку стартера принято начинать со снятия втягивающего реле. Сделать это можно следующим образом: отсоединяем провода – вывод обмоток стартера. При помощи ключа на 13 нужно открутить гайку крепления и снять провод, а также шайбы. После этого снизу нужно открутить три винта, на которых держится втягивающее реле. Реле можно вытянуть, а после этого вытаскиваем якорь втягивающего реле, сняв пружину и поддав слегка вверх и в сторону.

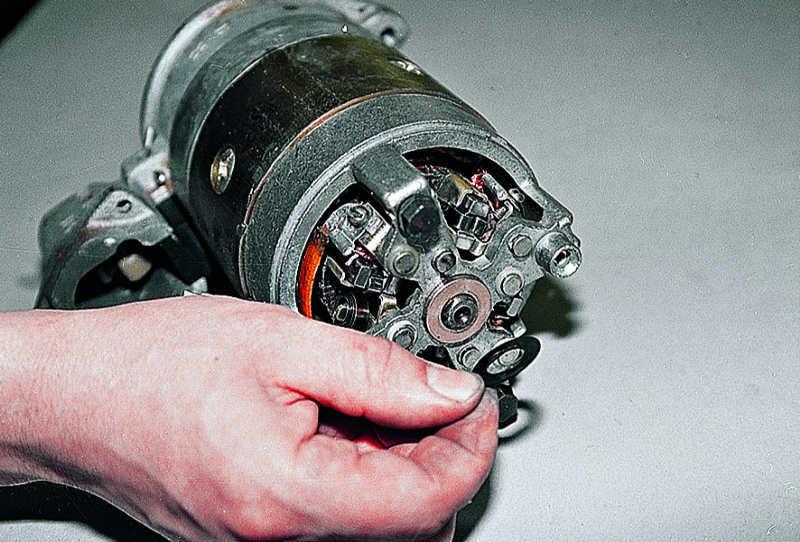

Теперь нужно снять верхнюю защиту. Необходимо открутить 2 винта крепления кожуха защиту и снять его. Следующий этап требует использования отверток, с помощью которых нужно подцепить стопорное кольцо вала ротора и демонтировать его с шайбой вместе.

Проверьте замыкание на корпус. Если не знаете, как это сделать – спросите у любого электрика. При помощи ключа на 10 необходимо открутить два болта крепления крышки от корпуса, а затем отверткой открутить винты крепления соединительного провода и провода обмоток стартера.

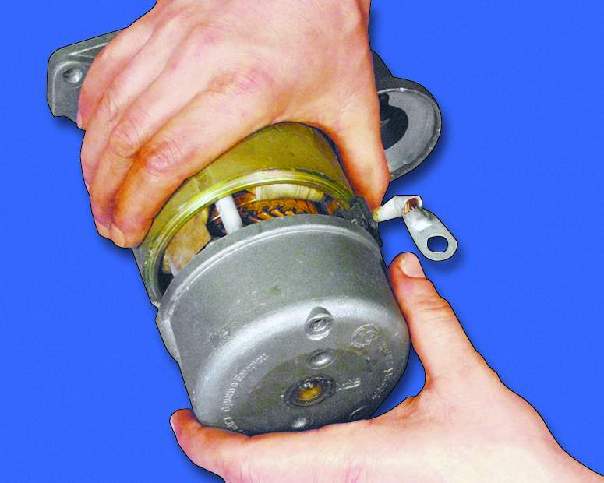

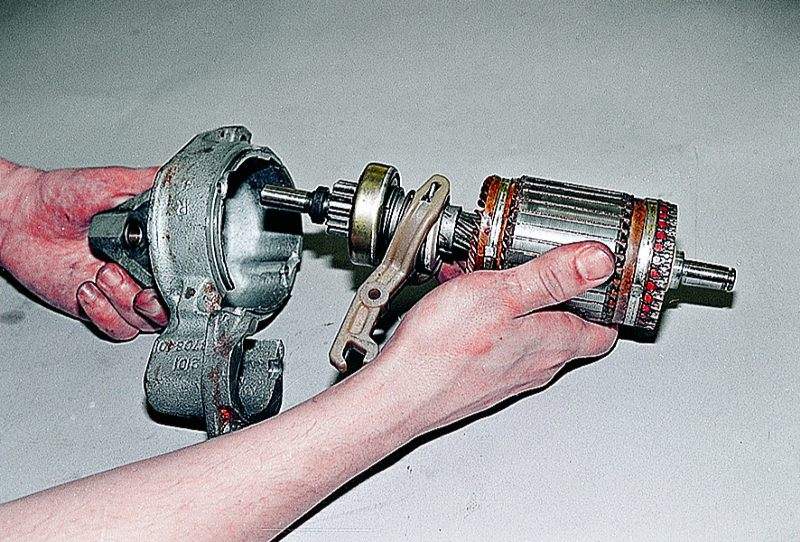

Разъедините корпус и крышку устройства, снимите щетки с пружинами, поддев их отверткой. Возьмите предварительно подготовленную оправку под подшипник и выпрессуйте задний подшипник стартера. Делать все следует аккуратно, чтобы не разбить корпус. Вытащите шплинт с помощью отвертки и пассатижей, а затем снимите резиновую заглушку и якорь с вилкой. Выпрессуйте второй подшипник. Демонтируйте бендикс – шестерню, обеспечивающую зацепление с маховиком. Для этого нужно отодвинуть шайбу и отвертками снять стопорное кольцо.

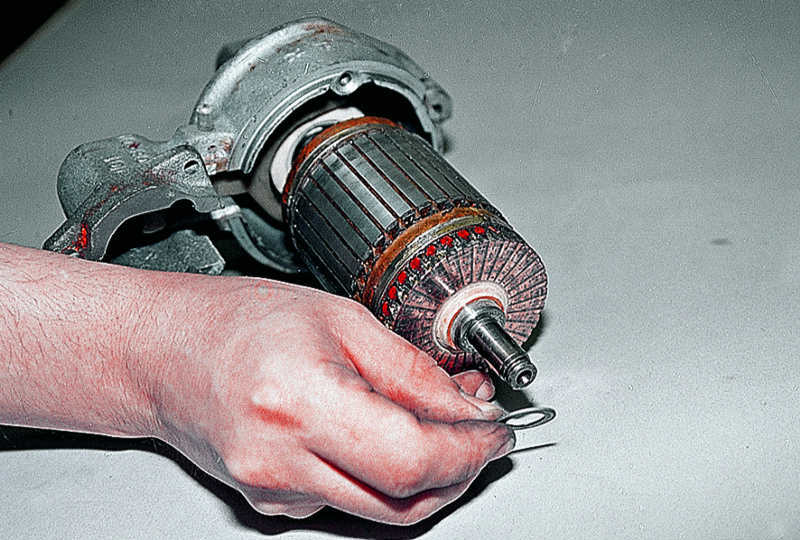

Осторожно – стопорное кольцо иногда улетает в неизвестном направлении, поэтому нужно что-нибудь подставить.

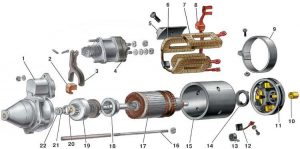

Снимите бендикс легким движением руки и вы получите полностью разобранный стартер.

Определение неисправности

По состоянию частей устройства вы сможете определить, какая деталь неисправна и что именно необходимо заменить.

Щетки

С помощью штангенциркуля нужно произвести замер высоты щеток. Она должна быть не меньше 12 мм. В противном случае, щетки лучше заменить.

Обмотки

Обмотки стартера должны быть не подгоревшими. На них также не должно быть видно следов повреждения изоляции, механических повреждений или трещин.

Якорь

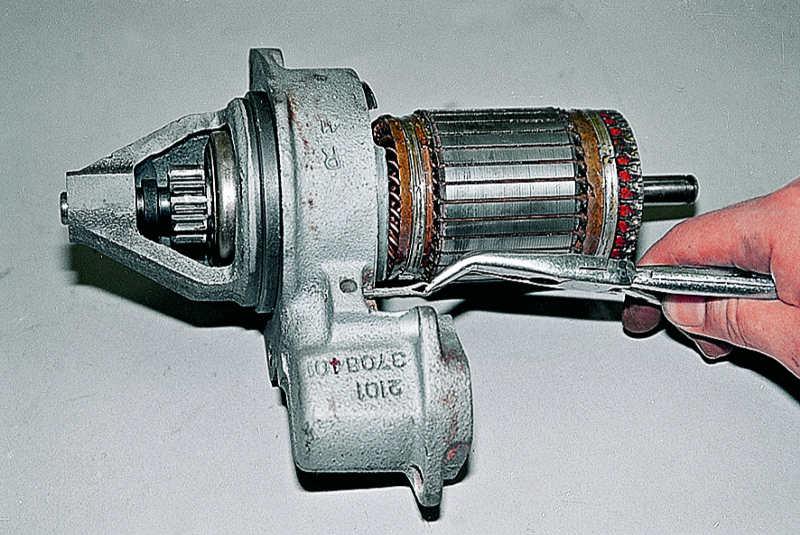

Проверьте посадку конца вала, а также нижней части стартера. Люфт должен быть незначительным. Если посадочное отверстие или поверхность вала успели износиться, его требуется заменить. Осевой зазор не должен превышать 0,5 мм. Если вы заметите, что поверхность якоря пригорела, нужно ее очистить наждачкой.

Подшипники

Необходимо проверить осевой люфт подшипника. Для этого нужно взяться одной рукой за внутреннюю обойму, а второй пошатать наружную. При необходимости их лучше заменить. Можно также заменить втягивающее реле.

Бендикс

Зубья шестерни должны быть не сильно изношены, и она должна легко крутиться в обе стороны. Вилка втягивающего цилиндра должна быть без заметных повреждений в виде сколов, трещин и следов износа.

Если требуется что-нибудь заменить, это не доставит серьезных проблем. Особенно с учетом того, что стоимость деталей стартера не так высока.

Сборка стартера

После выявления неисправных частей стартера ВАЗ 2106 и устранения причин, а также замены необходимых деталей, можно приступить к сборке. Процесс сборки обратен порядку разборки, поэтому сильно углубляться в процесс не будем.

Важные моменты

При сборке стартера следует обратить внимание на следующие вещи:

1. Перед сборкой следует смазать подшипники, вал якоря и бендикс.
2. Ничего не забудьте установить на место, чтобы не осталось лишних деталей
3. Щетки устанавливать нужно правильно.
4. Надежно затягивайте все детали, прилагая среднее усилие.

После сборки устройства установите его на машину. Закрепите стартер, подключите провода, поставьте на место воздушный фильтр и подключите АКБ.

Видео:

Видео:

Видео:

Как правильно завести ваз 2106. Как завести машину. Первые уроки вождения. Особенности системы зажигания современных автомобилей

Каждый водитель, особенно зимой, сталкивался с вопросом «Как завести машину с толкача?». Такая необходимость возникает, когда нужно завести машину без помощи стартера или когда внезапно разрядился аккумулятор и его мощности не хватает для запуска двигателя.

Прежде чем разобрать по пунктам, как правильно завести машину с толкача, необходимо определить, для каких автомобилей такая процедура неприемлема.Запомните раз и навсегда, что для счастливых обладателей автомобиля с автоматической коробкой передач ни в коем случае нельзя толкать машину. Как бы ни доказывали в Интернете «профессионалы», что это теоретически возможно, на практике это применить нельзя. Если вы сделаете попытку завести двигатель в таком автомобиле, то наверняка «попадете» на дорогостоящий ремонт АКПП или вообще на замену. Поэтому, если вы владелец «автомата», то не стоит спрашивать совета, а нужно сразу вызывать эвакуатор и отвозить машину на СТО для диагностики и ремонта с использованием специального оборудования.

Если в вашем транспортном средстве неисправна тормозная система, то это также является противопоказанием для данного метода, так как неумение вовремя остановить автомобиль может привести к очень печальным и непредсказуемым последствиям.

Как определить, что возможно?

Если на вашем автомобиле МКПП, то прежде чем толкать машину в надежде завести двигатель, нужно исключить другие неисправности. Если при попытке запустить двигатель стартер схватывает, но не заводится, то толкать машину не имеет смысла.Вот еще неисправности, например, такие как отсутствие бензина в топливном баке, различные поломки в самом двигателе (порвался ремень ГРМ и т. д.). В этом случае не стоит терять время, а лучше сразу обратиться в автосервис. При этом автомобиль можно буксировать на тросе («стяжке»).

Как завести машину? Глупый вопрос! Ключ вставлен, да завелась! Но тем, кто садится в машину впервые, так не кажется. Предлагаем вашему вниманию первый урок для «чайников» на тему: « Как завести машину «

С чего начинается первый урок вождения? Обратите внимание на урок вождения для людей, которые уже учились в автошколе, успешно сдали экзамены в ГИБДД и получили права.Ну и быстро отрегулировали сиденья, отрегулировали зеркала. Курсант сидит пристегнутый и вдавленный в спинку сиденья.

Расслабьтесь, выдохните и заведите машину .

А тут 8 из 10 теряются и не знают как правильно завести машину . С чего начать. Казалось бы, тут что-то сложное? Вставил ключ и повернул. Но как говорится в анекдоте «есть небольшой нюанс» Давайте проясним все нюансы в этой статье и пошагово разберем и разберем вопрос « как завести машину ».

Этим уроком мы открываем цикл веселых, но практических уроков для «доярок» вождения автомобиля.

Итак, для начала нам нужно узнать какая у нас машина, с карбюратором или с инжектором. Может быть, вы уже слышали или не только знаете значение этих слов? Если нет, у нас есть 2 пути: вам придется либо спрашивать, либо уточнять самостоятельно. Первый вариант самый простой и не вызовет затруднений.

У ВАС СТОПУДОВСКИЙ ИНЖЕКТОР, ПОТОМУ ЧТО КАРБЮРАТОРОВ ОСТАЛОСЬ ТАК МАЛО, ЧТО ИХ МОЖНО ПО ПАЛЬЦАМ СЧИТАТЬ!

Если найдете, то у вас машина с карбюратором (не будем пока вдаваться в подробности о том, что это такое и зачем оно нужно).

И еще одно, надеюсь бензин в машине есть.

А теперь, собственно, инструкция, как правильно завести машину.

Заводим машину Ч.1 Понятно, что вы нервничаете. Первое вождение, никак. Итак, выдохните и расслабьтесь. Посмотрите, какая замечательная погода (ну, конечно, в дождь вы вряд ли поедете в первый раз). Посмотрите, какая у вас замечательная машина, и обязательно улыбнитесь. Верить в победу — значит выиграть половину. Мы можем это сделать.

Заводим автомобиль стр.2 Перед запуском автомобиля проверьте, удобно ли вам на водительском сиденье, можно ли дотянуться до педалей, рычага переключения передач, правильно ли установлены зеркала заднего вида. Словом, не пренебрегаем простым, но необходимым пунктом правильной посадки в машину. В процессе вождения следует думать о дорожной обстановке, а не о том, как повернуть зеркало на ходу, ведь ничего не видно. А то, переехав сейчас и что-то там покрутив, надеюсь, мы еще немного расслабимся перед первой поездкой.Отличная работа. Вам удобно, удобно. Ну улыбнись!

Заводим машину ч.3 Если у вас карбюраторная машина (узнали заранее), то несколько раз качаем педаль газа. Это нужно для того, чтобы немного подкачать в карбюратор бензин, необходимый для того, чтобы завести машину.

Заводим машину П. 4 А теперь давайте запомним и отработаем этот пункт до автоматизма, до боли до отвращения. Правой ногой в первую очередь нажимаем на тормоз.Даже если машина стоит на ручнике, даже если она в блокировках на все четыре колеса и вряд ли сдвинется с места. Это нужно для того, чтобы довести этот навык до автоматизма, чтобы нога сама почти без участия мозга тянулась нажать на тормоз на любых остановках на любых остановках. И вы будете застрахованы, что ваш автомобиль не тронется с места, если вдруг не сработает ручник или вы стоите под углом. Повторим еще раз. С правой ногой на тормозе, сделайте ОДИН РАЗ!

А фигня в том, что движку приятно и комфортно работать только в определенном диапазоне температур.Поэтому перед движением нужно немного прогреть автомобиль, пока стрелка температуры не войдет в рабочий режим. Ищем стрелку температуры на приборной панели. Это выглядит примерно так. Режим работы четко обозначен.

Итак, по мере прогрева двигателя, кабуреторная машина будет урчать все быстрее и быстрее, плавно нажимайте на ручку «подсоса» до упора. Это можно сделать на ходу, совсем не обязательно стоять и ждать, пока двигатель прогреется до 80-90 градусов (это температура, от которой двигатель просто кидается)

И вдобавок сразу приучите себя время от времени посматривать на стрелку температуры, чтобы, не дай Бог, температура не поднялась еще выше.Но это совсем другая история. А теперь кратко повторим вышеизложенное, как завести машину.

Краткая информация о том, как завести автомобиль

1. если у вас карбюратор, несколько раз нажмите на педаль газа.
2. нажать на педаль тормоза правой ногой
3. нажать на педаль сцепления левой ногой
4. включить передачу в нейтральное положение
5. если у вас инжектор, включите зажигание (загорятся лампочки на панели), подождите 3-4 секунды (несколько лампочки погаснут) и поверните ключ до упора, машина должна завестись
6. если карбюратор, потяните дроссельную заслонку на себя, и смело и сразу поверните ее до упора, если при этом вы услышите отдельные судороги, слегка качните педаль газа, машина должна завестись
7. подождите, пока двигатель заработает ровно и вы сможете убрать ногу со сцепления
8. для карбюратора. По мере прогрева двигателя (это слышно на слух, двигатель начинает работать быстрее и громче) медленно верните ручку воздушной заслонки в исходное положение.
9. Послушайте, как ровно и красиво работает двигатель вашего автомобиля, расслабьтесь, откиньтесь на спинку сиденья и улыбнитесь.

Итак, товарищи, сегодня мы разобрали первый урок, без которого не поедет ни одна машина на тему, как, собственно, завести ее родную. Урок окончен, и мы готовы двигаться дальше. Разбирали мы его долго и мучительно, а теперь посмотрите на видео сколько времени занимает эта нехитрая процедура.В реале все равно быстрее, т.к. у меня в руках фотоаппарат. В видео разбираем версию карбюраторной машины, которых становится все меньше и меньше, но на первую машину часто берут ту, что подешевле и, мягко говоря, «немного» не новая.

Дорогой читатель! Если заведете машину другим более совершенным способом, не «зажимайте», поделитесь опытом. А для тех, кому этот простой урок о том, как завести машину, будет полезен, могут подписаться на рассылку следующих уроков для «чайников»

Все мы не раз видели, как в лихих боевиках главный герой заводит машину без ключа, подключив пару проводов. Конечно, не исключено, что подобная ситуация может произойти и в жизни, и совсем не обязательно для этого угонять машину или участвовать в погоне. Ключ зажигания может просто потеряться или сломаться в момент резкого рывка в гнезде. Ремонт в свое время, а пока нужно как-то завести машину без ключа. Итак, как это сделать? Мы не герои боевиков, так что нам не нужно торопиться. Включение зажигания автомобиля без ключа поэтапно выглядит примерно так для всех моделей автомобилей:

1. Сначала нужно аккуратно получить в свое распоряжение провода, для чего потребуется снять защитный кожух из-под руля.
2. Как только эта операция будет выполнена, вы увидите набор разноцветных проводов, тянущихся к замку зажигания. Вам нужно отделить провода от замка любым удобным для вас способом.
3. Сделав это, определите, относится ли каждый провод к бортовой системе автомобиля, и за что отвечает каждый из них.
4. Первым делом рассчитать заземляющий провод. Чаще всего его цвет зеленый или черный. В некоторых автомобилях есть этот желтый провод с тонкой зеленой полосой.Чтобы убедиться, что перед вами именно провод заземления, замкните его через тестер на корпус машины. Цифровой индикатор на 0 означает, что это один и тот же провод. Заизолируйте его конец, чтобы не произошло случайного короткого замыкания с питающими проводами: это может привести к выходу из строя бортовой системы.
5. Теперь нужно рассчитать силовой провод. Для этого изучите цвета — скорее всего, это будет красный или желтый, многое зависит от напряжения. Бывает, что такой провод всего один, иногда их несколько.Тогда нужно найти все. Вам придется осмотреть все провода, подключив один щуп мультиметра к проводу массы или кузову автомобиля. Сначала необходимо установить тестер в положение измерения напряжения. Вы нашли все провода, от которых идет питание? Также изолируйте их путем предварительной группировки. Случайный их контакт с землей или корпусом машины опасен.
6. Теперь нужно найти провод, который питает стартер. Обязательно опустить ручник и по очереди подключить провода непонятного назначения к проводу питания, или ко всем сразу, сгруппировав.Один обязательно включит стартер. Отметьте его чем-нибудь, маркером или скотчем.
7. Теперь подключите провода питания к проводу, который подает питание на автомобиль. Важно, чтобы соединение было прочным, иначе двигатель может заглохнуть в любой момент.
8. А теперь делаем как в кино — чиркаем по проводу, который питает стартер, что вызовет короткое замыкание и машина, при правильном соблюдении всех вышеописанных условий, заведется. Как только это произошло, удалите провод.

Как завести без ключа ВАЗ 2106, ВАЗ 2109, ВАЗ 2110 и ВАЗ 2112

В случае с автомобилем ВАЗ 2106 нужно снять крышку зажигания и найти коричневый, синий и красный провода. Толстый красный провод плюс. Коричневый и синий провода нужно скрепить изолентой, а красные провода забить на оба провода. Машина должна завестись. Аналогичную процедуру можно проделать и для ВАЗ 2109 .

Чтобы завести автомобиль ВАЗ 2110 или 2112 без ключа , потребуется вытащить кнопку включения габаритов целиком, чтобы она повисла на проводах, и снять крышку: там будет четыре разъема.Теперь его нужно вставить по-другому — в три слота так, чтобы один свободный остался справа. При этом сработает топливный насос, включится зажигание. Теперь открываем капот. Необходимо принудительно запустить стартер, для чего достаточно гаечным ключом или ножницами перемкнуть медные болты, находящиеся в задней крышке электромагнитного реле стартера. Машина завелась.

Активировать все иммобилайзеры и не оставлять машину без присмотра в таком состоянии!

Наглядно, как не только запустить без ключа, но и открыть «десятку» или «двенашку» можно в следующем видео:

Теперь вы знаете, как завести машину без ключа.Конечно, немалое количество автомобилей зарубежных дорогих марок уже оснащены заводскими кнопками и специальными брелками, и часто можно встретить кодовые панели для ввода пин-кода. Что касается отечественных автомобилей, то такая легкая возможность завести машину без ключа должна настораживать – не оставляйте машину без присмотра и без сигнализации.

Читать про открытие машины без ключа. Ну а если вы расстроены из-за потери ключей, прочтите нашу инструкцию на этот случай.

В жизни автолюбителя случается много разных неприятностей, одна из которых – потеря единственного комплекта ключей.Конечно, это происходит не каждый день. Однако дополнительные знания по запуску двигателя без оригинального ключа лишними не будут. Как завести машину без ключа? Ответ на этот вопрос далее в нашей статье.

Как завести машину без ключа (в том числе ВАЗ-2109)? Способ №1

Это один из самых простых способов запуска двигателя и предполагает правильное подключение определенных проводов по определенной схеме. Итак, как завести машину без ключа? ВАЗ 2106-2172 заводится следующим образом.Для начала в салоне снимается кожух рулевой колонки. Как правило, он крепится всего несколькими винтами. Сняв эту деталь, вы получите доступ к замку зажигания и всем проводам, идущим от стартера и аккумулятора, а также шнуру массы. Основная задача – определить желаемое и соединить его с другим.

Чаще всего провод заземления окрашивается в зеленый или черный цвет. Тип того или иного шнура мы, конечно, не будем определять «методом тыка», так как есть риск замкнуть всю бортовую систему автомобиля.Узнать, является ли этот провод заземлением, можно с помощью тестера. Если шнур прикреплен к металлическому кузову автомобиля, стрелка манометра остается на значении «0». Если да, тщательно изолируйте этот провод и переходите к другим элементам.

Обратите внимание, что при плохой изоляции заземляющий шнур может вызвать короткое замыкание всей электроники в вашем автомобиле. И чем больше «наворотов» установлено в вашем автомобиле, тем дороже обойдется потом ремонт.

Оставшиеся два провода следует соединить вместе.Эти шнуры соединяются со стартером и аккумулятором. После того, как вы это сделаете, первый элемент получит электрический пусковой ток. После этого ваша машина заведется, и вы сможете спокойно доехать до дома или мастерской без каких-либо неожиданностей.

Но перед тем, как отправиться в путь, один из этих проводов тоже следует заизолировать. В этом случае стартер не будет резко крутиться во время поездки.

Особенности системы зажигания современных автомобилей

Стоит отметить, что на более новых автомобилях в системе зажигания не три, а намного больше проводов, отвечающих за разные положения ключа.На таких автомобилях есть целые группы контактов, каждый из которых окрашен в свой цвет. Например, земля может быть зеленой или черной. Провода, отвечающие за питание (ток от аккумулятора), имеют желтый или красный оттенок. Как правило, эти шнуры самые толстые, поэтому их очень легко идентифицировать. Провода стартера окрашены в оранжевый цвет.

Итак, как завести машину без ключа? ВАЗ-2110 и многие другие «автомобили» заводятся так же, как было описано ранее:

1. Сначала определяется провод массы.
2. Затем его изолируют.
3. Два оставшихся провода замкнуты.
4. После успешного пуска шнур от стартера следует отключить от источника питания и также тщательно заизолировать.

Опасность использования «бесключевого» запуска

При таком способе запуска автомобиля не забывайте, что при неправильном подключении проводов вы рискуете спалить бортовую сеть, все датчики и даже электронный блок управления двигателем . Стоимость последнего иногда превышает 50 тысяч рублей.

Следует быть особенно внимательным, если в автомобиле есть бортовой компьютер. В этом случае специалисты рекомендуют не вмешиваться в систему зажигания, а просто вызвать эвакуатор.

Способ №2

Если вы владеете автомобилем выпуска 60-х и 70-х годов прошлого века, при необходимости запуска двигателя без ключа, кожух рулевой колонки снимать не нужно. Как завести машину без ключа в этом случае? Обычно на таких машинах достаточно достать личинку замка зажигания. На нем есть небольшое углубление, которое следует провернуть минусовой отверткой. В этом случае нет необходимости подключать какие-либо провода и изолировать их. После этого автомобиль автоматически заводится, при этом риск повреждения электроники (которого на старых автомобилях практически нет) минимален.

Универсальность метода

Отверточный метод можно использовать и на более современных машинах, например, на «девятке». Но прежде чем завести машину без ключа, ВАЗ-2109 должен иметь полностью заряженный аккумулятор.В противном случае на стартер будет поступать меньший ток, что значительно снизит шансы на успешный запуск двигателя. Также обратите внимание, что после взлома ваш замок зажигания уже нельзя будет восстановить. Поэтому перед таким запуском заранее узнайте стоимость нового элемента. Иногда цена новых замков эквивалентна стоимости 10 слесарей, которые могут сделать новый ключ всего за 10-15 минут.

Если вы уверены в своих силах, можете приступать к работе. Здесь нам понадобится дрель.Устанавливаем чуть выше замочной скважины и сверлим на всю глубину ключа. Так вы сможете уничтожить все стопорные штифты, повторяющие первоначальную форму ключа. Иногда приходится повторять эту операцию несколько раз. Далее вставьте туда отрицательную отвертку и поверните ее ручку по часовой стрелке. После этих шагов машина должна завестись, и вы снова сможете ехать. На этом вопрос «как завести машину без ключа» можно считать закрытым. Как видите, способы запуска очень просты.Но малейшая ошибка в последовательности действий может привести к дорогостоящему ремонту (в случае со взломом — однозначно). Поэтому тщательно обдумайте свои действия, прежде чем заводить машину таким способом.

Заключение

Итак, мы разобрались, как завести машину без ключа. Завести ВАЗ 2107-2172 можно несколькими способами – как отверткой, так и подключением двух проводов. Однако помните, что каждый из этих способов очень опасен, так как есть риск повредить всю электронику в автомобиле. Кстати, после запуска вам также придется резкими движениями ломать замок руля, вращая его из крайнего левого положения в правое.

Умение водить автомобиль ВАЗ-2114 может пригодиться любому автовладельцу. Ситуация, когда вы останавливаетесь в дороге на 5-10 минут, и не можете завести машину, очень неприятна. ! Что делать в такой ситуации? Вот тогда-то и могут пригодиться знания о том, как «закоротить» стартер, чтобы завести машину.

Принудительный пуск стартера замыканием контактов

Для того, чтобы воплотить знания в жизнь, вам понадобится помощь напарника (желательно) и длинная отвертка или гаечный ключ.Дело в том, что металлическая основа инструмента должна замыкать силовые контакты пускателя и подавать напряжение непосредственно на его обмотку.

1. Напарник, который ведет машину, поворачивает ключ в крайнее правое положение, включая зажигание.

   Поверните ключ в замке зажигания

2. Снимите микросхему со стартера.

   Снять чип как на картинке

3. Именно в это время контакты замыкаются кончиком инструмента.

   Замыкание пускового контакта отверткой

Перед началом работы крайне важно проверить рычаг переключения передач.Он должен быть в нейтральном положении. Рычаг ручного тормоза должен быть максимально поднят и заблокирован.

Может быть искра

Альтернативные способы (если нет ключа)

Кроме этого способа есть еще несколько. Один из них предполагает запуск стартера из салона. Для этого нужно снять пластиковую панель, расположенную под рулем автомобиля. Отделите от него пучок проводов, идущий к замку зажигания.

Разборка рулевой колонки

В первую очередь нас интересует провод, идущий на массу (черный или зеленый, иногда желтый с черной полосой).Правильно определите, можно ли пользоваться мультиметром. Для этого наконечник соединяется с интересующим нас, вторым с корпусом машинки. Ноль на экране устройства подтвердит, что это правильный провод. Его зачищенный конец изолируют и откладывают в сторону.

Питание на автомобиле ВАЗ-2114 подается красным или желтым проводом, но лучше всего это проверить мультиметром.

Ответственный за стартер определяется так: силовой провод замыкается с остальными.Тот, от которого будет работать механизм и будет его питающим проводом.

Оставшийся пучок подключается к плюсу, после чего пробивает «стартер». Если все правильно, двигатель должен запуститься. Крайне важно при запуске таким способом не закорачивать провода надолго, так как это очень быстро разрядится.

Важно! При запуске стартера автомобиль должен находиться на нейтрали и стоять на ручнике.

Запуск толкателя (классический)

Стартер долго крутит перед запуском

выводы

Каждый из этих вариантов можно использовать, чтобы добраться до дома или на СТО.Не рекомендуется использовать их каждый день.

Сколько весят легковые автомобили. Сколько стоит автомобиль ВАЗ (Жигули, Лада, Нива)? Кинг 2106.

ВАЗ-2106 – настоящая классика советского автомобилестроения. Автомобиль выпускался и долгое время после того, как распался союз, что объясняется его невероятной надежностью. Кроме того, он выделяется на фоне других автомобилей отечественного производства потрясающей ремонтопригодностью буквально каждого узла, доступностью запчастей, неограниченными возможностями модернизации.

Важным преимуществом ВАЗ-2106 является используемый в этом автомобиле двигатель. Этот четырехтактный агрегат, оснащенный до 2002 года карбюраторной, а затем – и инжекторной системой зажигания, может работать на бензине даже самого низкого качества, редко отказывается от сильных морозов, может успешно эксплуатироваться практически в любых условиях. Любые его неисправности устраняются даже без участия специалиста – с текущим ремонтом легко справится любой, опытный автомобилист.

Масса двигателя ВАЗ-2106

На автомобиле ВАЗ-2106 вес двигателя без коробки передач 121 килограмм.Поэтому данный отряд категорически не рекомендуется пытаться стрелять или передвигаться в одиночку — это прямой путь к получению серьезной травмы. Лучше всего привлечь помощника, который сможет продвинуть вас в процессе демонтажа или установки мотора.

Со всем необходимым оборудованием, включая головку блока цилиндров, и систему зажигания, масса двигателя будет еще больше — 140 килограммов.

Наконец, в сборе с редуктором и присоединенными к нему устройствами увеличится еще на 26 килограммов.

Как видите, вес вполне можно назвать существенным недостатком машины перед импортными аналогами. Для ее снижения, увеличения мощности, а также для улучшения динамических характеристик многие водители сегодня устанавливают детали из сплавов легких металлов.

В 1984 году на болгарском автопринтере была выпущена дизельная версия «шестерки». Замена бензинового двигателя На мотор, работающий на дизеле, не повлияла на характеристики автомобиля. Во-первых, болгарам не удалось увеличить мощность силового агрегата.Во-вторых, его вес увеличился примерно на 10 килограммов, что тоже можно назвать минусом переделок.

Прочие характеристики двигателя ВАЗ-2106

Вес мотора хоть и важная, но далеко не основная характеристика. Именно поэтому мы решили рассказать о других особенностях силового агрегата, устанавливаемого на разные модификации «шестерки». Например, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор он уменьшился до 75 литров.от. Однако этот параметр всегда можно увеличить, проведя ряд апгрейдов.

Диаметр цилиндра силового агрегата ВАЗ-2106 составляет 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора составляет 8,5 атмосферы, а ход поршня — 80 миллиметров.

Слабые места двигателя ВАЗ-2106

Двигатель автомобиля ВАЗ-2106 является модификацией силового агрегата от Тройки. Вполне возможно, поэтому в его дизайне сохранена целая серия.слабые места предшественников. Отечественные умельцы научились диагностировать неисправности мотора практически без звука. В качестве примера приведем несколько симптомов поломок, а также подскажем, какие элементы двигателя могли выйти из строя:

Пассажирский имеет привод на заднюю ось, кузов типа седан (четырехдверный). Эта модель является продолжением модельного ряда, начавшегося с не менее известной «копейки». Предшественником «Шестерки» является автомобиль ВАЗ 2103. Если их сравнить, то можно найти много общего. Первый год жигулевские «шестерки» и «тройки» даже выпускались на заводе АвтоВАЗа в одно и то же время.

Но в 1977 году начинается история, который полностью вытеснил своего предшественника как с конвейера, так и с рынка. Шестерка комплектовалась несколькими типами двигателей: 1,6 л (80 л.с.), 1,5 л (74 л.с.), 1,3 л (64 л.с.). История автомобиля насчитывает три десятилетия, за это время в нем многое изменилось, правда, не все в лучшую сторону.

Главное — остался внешний вид, который как раз и понравился автолюбителям. В конце 2001 года полностью закрылся конвейер на АвтоВАЗе, выпускавшем «шестерку».Его переоборудовали под выпуск более перспективных и современных «десяток». Но закрыть проект ВАЗ 2106 руководство не могло себе позволить, поэтому модель выпускалась на Ил-Авто до 2006 года.

Отличия ВАЗ 2106 от предшественников

Волжский стильный центр автозавода В 1974 году приступил к разработке нового проекта, который первоначально носил название 21031. Именно отсюда начинается история знаменитого автомобиля ВАЗ 2106, длившаяся 30 лет. Совсем недавно была разработана модификация «копейки», ВАЗ 21011, поэтому решил не фантазировать на тему названия.Среди требований, которые предъявлялись к модели, были следующие:

• уменьшение количества деталей, покрытых хромом;
• улучшение оптики с минимальными изменениями в дизайне.

Внешний вид — классика того времени. Много модного в то время черного пластика в кузове. Б. Антипин разработал конструкцию автомобиля, а В. Степанов спроектировал, которые впоследствии были применены на других моделях. Если сравнивать с «тройкой», то «шестерка» получила следующие изменения во внешности:

• бампера модифицированные;
• колесные колпаки стали другими;
• , обращенный к передней части автомобиля, значительно улучшился;
• — повторители указателей поворота по бокам;
• решетки для вентиляции в задних стойках;
• и самое главное появилась эмблема завода Жигули.

• обивка дверей и подлокотников;
• на передних сиденьях подголовники регулируются в вертикальной плоскости;
в органах управления возникло
• тревоги;
• на правой руке находится переключатель, позволяющий управлять омывателем лобового стекла;
• подсветка приборной панели регулируется по яркости с помощью специального реостата;
• Индикатор, информирующий об уровне тормозной жидкости в бачке.

Классический ВАЗ 2106 имел в те годы и комплектацию люкс, которая от простой отличалась наличием радиоприемника, обогревателя заднего стекла и заднего противотуманного фонаря.

Двигатель и трансмиссия

Специально для новой модели был переделан двигатель 2103. На 3 мм увеличился диаметр каждого цилиндра, и это дало увеличение объема почти на 0,3 литра. В итоге рабочий объем стал 1,6 литра. Крутящий момент увеличился на 12 процентов, но 80 л. с. достичь не удалось.от. Все упиралось в конструкцию впускной системы, которую специалисты решили не менять. Поэтому на классическом ВАЗе много взаимозаменяемых узлов, что упрощает ремонт.

История КПП тоже интересна, так как для «шестерки» была разработана коробка, которую чуть позже предстояло установить на внедорожники «Нива». По аналогии с третьей моделью «шестерку» решили выпускать в двух модификациях с меньшей мощностью двигателя. Если провести подробный обзор модели, то можно заметить, что в кузове есть крепления и отверстия под педаль и руль со стороны пассажира.

Модель выпускалась на экспорт в страны с левосторонним движением. Декабрь 1975 года — начало эры «шестерок», именно тогда с конвейера сошла первая тестовая машина. Спустя почти 3 месяца он простоял на потоке, и к концу 1976 года именно ВАЗ 2106 стал трехмиллионным автомобилем. Столько автомобилей «Жигули» было выпущено заводом за их недолгое существование.

История изменений модели 2106 по годам выпуска

За всю историю модели было много изменений.внешний вид и интерьер. Правда, все они очень мелкие. Тем, кто заинтересован в восстановлении автомобиля ВАЗ 2106 до исходного вида, стоит обратить внимание на год выпуска. Только после этого можно восстановить машину. Так, после 1980 года все автомобили стали работать на «озоновых» карбюраторах.

Когда Тройка сошла с конвейера, ВАЗ 2106 начали менять молдинги. Вместо хрома использован пластик, исчезли окантовки на колесных арках, ставшие привычными с задними крыльями.Даже заводской шильдик, изначально имевший привлекательный вишневый фон, резко изменился на черный. Хромированные решетки на вентиляционных отверстиях заменены на пластиковые.

К концу 80-х гг. Автомобиль ВАЗ 2106 уже претерпел массу изменений, можно было купить автомобиль несколько хуже по функциональности, чем выпускавшийся ранее. Вместо фонарей в дверях появились дешевые светоотражатели. Это удобно, но не так красиво.

Задние барабанные тормоза пришли от «пятерки» на ВАЗ 2106, а колеса от колес пропали, как и козырьки между бамперами и кузовом для защиты от грязи.В начале 90-х указатель стояночного тормоза стал гореть постоянно, хотя до этого при выжимании рукоятки включалось реле, заставляющее мигать лампочку.

Автомобиль за свою историю упростил машину и стал дешевле в производстве. Даже молдинги пытались убрать, хотя они были своеобразной особенностью «шестерки». Однако быстро вернулись на место. К концу 90-х автомобиль ВАЗ 2106 сильно преобразился, исчезла большая часть хромированных деталей, так как они были очень дорогими в производстве.

Ремни безопасности стали использовать только инерционные, а руль взяли от более современных модификаций автомобиля ВАЗ 2105. Даже электрические стеклоподъемники могли быть доступны по желанию: с завода они будут установлены. В 2000 году история модели продолжилась на автомобиле ИЖ. Именно в эти годы были упразднены последние для «шестерки» абсолютно все детали из хрома: решетка радиатора и обод на задних фонарях. Цены на автомобили продолжили свой рост, хотя качество автомобиля заметно ухудшилось.

ВАЗ-2106 «Жигули» — легковой заднеприводный автомобиль с кузовом типа седан. Является идейным наследником так называемой классической компоновки автомобилей ВАЗ с задним приводом. Эта модель была завершающей моделью «классики» первого семейства, преемницей автомобиля ВАЗ-2103.

«Шестёрка» выпускалась на Волжском автозаводе с 1976 года. До 1977 года одновременно выпускались модели ВАЗ-2106 и ВАЗ-2103, а позже новая модель потеснила старую «Тройку».

Всего период производства модели ВАЗ-2106 длился около 30 лет, за это время было выпущено несколько миллионов автомобилей.Интересен тот факт, что 25 декабря 2001 года производство «шестерки» на АвтоВАЗе было остановлено, но машина продолжала сходить с конвейера автозавода «Ил» до января 2006 года.

Разработкой ВАЗ-2106 занимались специалисты центра стиля Волжского автомобильного завода в 1974 году под названием «Проект 21031».

Сокращение дорогостоящих материалов, таких как хромирование деталей, модернизация светотехники, изменение экстерьера и интерьера автомобиля — таковы были основные требования при обновлении модели ВАЗ-2103.Изменениям подверглась передняя облицовка, изменился вид сзади, передний и задний бампера, колпаки колес, боковые указатели поворотов, вентиляционные решетки, заводской знак.

Естественно, новшества не могли обойти стороной и лицо автомобиля, в плане инноваций и используемых материалов. Передние сиденья получили регулируемые подголовники. Безумие салона было выдержано в стиле черного пластика в духе своего времени. Что касается органов управления, то они были дополнены сигнализацией, появился переключатель омывателя лобового стекла, установлена ​​розетка для освещения в панели приборов, а автомобиль был оснащен дополнительным индикатором.низкий уровень тормозной жидкости.

В новой комплектации был поставлен радиоприемник, обогрев заднего стекла. А на экспортных праворуких экземплярах стоял красный противотуманный фонарь, который крепился к заднему бамперу с левой и правой стороны.

Технические характеристики ВАЗ 2106

Выпуск автомобиля ВАЗ 2106 начат в 1976 году.Эта модель сменила ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Так, у новой модели появились новые бампера с пластиковыми уголками и клыками, а также стал более мощный двигатель на 1600 куб. см. Тогда это был самый мощный автомобиль советского производства.

Машина ВАЗ 2106 выпускалась в разных модификациях с разным объемом двигателя 1,3 и 1,5 литра. У него просторный салон с тканевой обивкой, информативная панель, хорошие характеристики шасси и невероятная выносливость.

Технические характеристики ВАЗ 2106 Размеры Длина 4166 мм, ширина 1611 мм, высота 1440 мм, дорожный просвет 17см, объем багажника В 345 литров, резка машины 1035 кг. Задний привод, пятиступенчатая коробка передач.

За 30 лет производства и эксплуатации автомобиля накоплен большой опыт как в сфере ремонта, так и по тюнингу машин. Мощность двигателя I. Максимальная скорость 150 км/ч даже не самая главная положительная характеристика этой машины. ВАЗ 2106 – это классика отечественного автопрома со своей историей и с особым отношением к ней каждого жителя нашей страны.

ВАЗ 2106 показало, что этот автомобиль Возможна эксплуатация в разных условиях Много лет, конечно, при условии, что водитель умеет проводить мелкий ремонт Ваз 2106 своими руками, знает инструкцию на ВАЗ 2106 и все технические тонкости. Ну а ремонт и эксплуатация ВАЗ 2106 одни из самых низких на отечественных автомобилях.

Технические характеристики ВАЗ 2106

Кузов ВАЗ 2106 Сколько весит и какой у него размер часто спрашивают на форумах и автопарках.Действительно, интерес к самому популярному автомобилю постсоветского пространства был и остается невероятно высоким. Узнайте больше, прочитав полезную информацию о кузове этого автомобиля. От того, сколько весит кузов ВАЗ 2106, зависит очень многое, в том числе и состояние основных параметров автомобиля.

Масса тела

ВНИМАНИЕ! Найден совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал. И теперь экономит на бензине 35 000 рублей в год!

Скажем так, что «шестерка» весит ровно 1045 кг.Его масса складывается следующим образом:

• Масса силового агрегата вместе с дополнительным оборудованием 140 кг;
• КПП весит около 26 кг;
• Вал — 10 кг;
• Задний мост — 52 кг;
• Радиатор — 7 кг;
• Кузов — 280 кг.

Оказывается, кузов — самая твердая часть автомобиля. Он ровно в два раза тяжелее двигателя. Остальные части машины имеют примерно одинаковую массу.

Шесть размеров «Шестерка» и их проверка

Есть концепт кузова Size car.Наряду с этим принято говорить о геометрических размерах, подразумевая контрольные нормы и расстояния, геометрию дверных и оконных проемов, расстояние между осями и многое другое.

Протестировано, как правило, автомобиль побывал в аварии со смещением основных элементов кузова. Особое внимание уделяется следующим частям тела:

• Диагонали. Машина выпивается на эстакаде, а затем рулеткой проверяется расстояние от одной крайней точки этажа до другой по диагонали.Если есть несоответствие расстояния с одной и той же стороны, происходит движение тела;
• Стойки. Они в обязательном порядке проверяются. В первую очередь, если машина побывала в аварии, то целая, а не битая сторона, а потом битая.

Примечание. Что касается выбора бодипойнтов, то в данном случае вы можете выбрать любой. Например, можно выбрать от стойки до крайней точки задней двери.

• Крыша. Чтобы убедиться, что крышу не повело, нужно измерить размеры дверных проемов по диагонали.Размеры, естественно, должны совпадать с обеих сторон;
• Стекло. Проверили соответствие лобового и заднего стекол. Оба измеряются по диагонали.

Стандартные линейные/геометрические размеры кузова ВАЗ 2106

Размеры корпуса по длине/ширине/высоте

Основные характеристики «шестерки»

ВАЗ 2106 считается советским и российским автомобилем, выпускавшимся в период 1975-2005 гг.Сделали и выпустили машину на ВАЗе, но уже в 98-м году производственные мощности были перенесены в Сызрань и Херсон. В 2002 году «шестерку» собирали на «Итжавто», где оставили на конвейере последнюю модель легендарного автомобиля.

Интересно будет узнать: всего за всю историю автомобилестроения на разных заводах было выпущено более 4300 млн ВАЗ 2106.

«Шестёрка» также выпускалась в нескольких модификациях. По поводу кузова могу привести следующие замечательные моменты:

• На модификацию ВАЗ 21061, представленную для продажи в Канаде, поставили совершенно другой кузов.Это было со специальными алюминиевыми бамперами и клыками. Бампер также был одет поверх накладки и отделки из черного пластика;
• Кузов ВАЗ 21063 был оснащен бамперами «пятерка»;
• Кузов 21065 также комплектуется алюминиевыми бамперами, а часть машин, которые идут на экспорт, вообще доработаны;

• ВАЗ 2121 комплектуется кузовом с такими же бамперами, как и на экспортной 21061, только без кофт.

В отношении специализированных модификаций:

• «Шестерка» выпускалась в кузове пикап.Это была модификация «турист». Пикап был со встроенным в кузов тентом;
• Изготовлен по заказу Леонида Ильича единственный экземпляр «шестерки» под названием «полуас». Выпускается с другой блендой, улучшенной данной модификацией.

Примечание. Интересный факт: По норме советского отраслевого хозяйства «шестерка» при своей сухой массе в 1045 кг попадала в группу автомобилей малого класса, а по объему силового агрегата в третью группу.

Кузов «шестерки» и его масса сыграли немаловажное значение и при составлении технических данных автомобиля.

Технические характеристики автомобиля

Зависимость параметров разгона

Классическая «шестерка» Жигули

Инженеры и конструкторы знают, что есть пара классических методов, помогающих улучшить данные автомобиля. И вес, вернее, его соотношение в данном случае играет едва ли не решающую роль.

Чисто гипотетически: если уменьшить вес «шестерки» процентов на 10, время разгона до сотки (насколько я помню, было 16 с) тоже уменьшится процентов на 10. А это уже 15 секунд, согласитесь, неплохой результат.

Если конкретно, то такое линейное соотношение веса с ускорением справедливо только в безвоздушном пространстве, то есть в космосе. На самом деле машина не увеличивает свои параметры после 130 км/ч, так как нельзя не учитывать АРТ (аэродинамический удар).И как ни уменьшай вес машины, случай не поможет. Это даст много преодоления сопротивления. Например, если мощность 80 л.с., то 40 л.с. надо будет выдержать, а другую половину разогнать.

Получается, что на автомобилях с большей мощностью снижение массы скажется положительно. У силового агрегата по-прежнему будет много мощности для разгона.

Еще один интересный момент касается следующего. При максимальном разгоне задняя ось «шестерки» нагружена.Разделить вес с передом получается на зад. Для заднеприводной машины это только к лучшему – с дорогой она становится эффективнее. По этой же причине, если речь идет о снижении веса на «шестерке», рекомендуется не трогать заднюю часть и локализовать усилия по разгрузке средней и передней зоны.

Примечание. Еще одним плюсом в этом плане можно считать перенос некоторых узлов с капота в багажник. Например, это может быть аккумулятор, бачок омывателя и другое.

Для того, чтобы немного облегчить ВАЗ 2106, рекомендуется сделать следующее:

1. Эксплуатация автомобиля с неполным топливным баком. Как известно, заправленный до краев бак — это лишние 80 кг веса, что скажется кому угодно на разгоне и на расходе топлива.
2. Бачок омывателя тоже какой-нибудь опытный водитель Держите пустым — лишние 4-15 кг массы.
3. Носить запаску, конечно, правильно. Но без запаски машина сбрасывает около 12-25 кг, а это уже не мало.
4. От разнообразия дисков тоже многое зависит. Поэтому рекомендуется использовать кованые диски. Они уменьшают не только габаритную, но и инерционную массу на 10-20 кг.
5. Аккумулятор желательно ставить самый простой. Таким образом, 70-амперная батарея весит на 5 кг больше, чем 55-амперная. Делаем соответствующие выводы.

Больше советов по большему количеству кузова:

• Окантовка рамы не только повысит прочностные характеристики кузова, но и уменьшит вес.Дело в том, что в этом случае из корпуса вырезается ненужный, лишний кусок металла (уже не нужный по жесткости). Кроме того, можно будет поставить легкие двери;
• Поликарбонат можно поставить вместо обычных тяжелых стекол. Это уменьшит вес автомобиля на 30-50 кг;
• Можно поставить бампер из облегченных материалов вместо стандартного. Также необходимо будет удалить валяния и хомуты, которые в итоге возьмут вес на 20-70 кг;
• Капот и багажник можно заменить на аналогичные, но из композитных материалов;
• Аудиосистемы в машине, включая динамики и огромный сабвуфер, тоже влияют на вес;
• Можно заменить сиденья сиденьями;
• Тюнинг глушителя, проведенный грамотно, дает весовой вес до 40 кг;
• Облегчение силового агрегата заменой чугунных коллекторов;
• Установка легкого маховика дает снижение на 3-8 кг;
• Стандартные элементы подвески можно поменять на тюнинг, поставить алюминиевые рычаги;
• Заменить руль и ручку переключения передач.

Световой бампер на «шестерку»

Помните, что вес кузова ВАЗ 2106 влияет не только на разгон автомобиля, но и на другие важные параметры. Уменьшение массы сказывается на хорошем управлении, торможении и многом другом.

Инструкция по облегчению массы автомобиля, приведенная выше, не единственная в своем роде. Каждый водитель со временем приобретает ценные знания и использует их. В общем, грамотный тюнинг на автомобиле можно провести и своими руками, если знать нюансы и технические данные определенной модели автомобиля.Видео и фото значительно помогут в этом вопросе.

назначение, устройство, функции, ремонт и замена

Начнем с того, что в состав замка зажигания входят механическая и электрическая части. Первая выполнена в корпусе устройства, а вторая часть выполнена отдельно от клеммной колодки. При использовании отказы в равной степени относятся к обеим частям замка зажигания, где у клемника проблем чуть больше в процентном соотношении.

Обратите внимание, что любые работы с электрической частью должны выполняться при условии, что минусовая клемма удалена. Это особенно важно, если нужно проверить работу потребителя. Рассмотрим более подробно неисправности механической и электрической части.

Механическая часть

Часто механическую поломку замка зажигания провоцирует:

• тугой поворот ключа зажигания;
• заклинивание в одном из положений. Как правило, к такой проблеме приводит косой ключ зажигания, что, в свою очередь, требует дополнительных трат на покупку новой детали.

В основном эти проблемы возникают из-за некачественной сборки зажигания у недобросовестных производителей. Чтобы не приходилось часто менять изделие, нужно установить надежную и долговечную деталь.

Электрическая часть

Даже если механическая часть замка зажигания полностью исправна, клеммная колодка все равно часто выходит из строя. Заменить его всегда можно, ведь такая запчасть продается в любом магазине для автомобилей.

Часто подгорает клеммная часть или подгорают ее контакты, которые соединяют определенные цепи питания.Бывает и так, что оплавляется центральная пластиковая вставка, которая размыкает и замыкает некоторые контакты при разных положениях ключа зажигания. Провоцирует этот перегрев длительное удержание ключа в положении «стартер», когда водитель длительное время не может завести двигатель своего транспортного средства.

В таких случаях нужно покупать новую клеммную колодку, а не замок зажигания.

Очень важно, чтобы соединение оставалось неизменным. Если вы производите замену в первый раз, вам нужно посмотреть на нижнюю часть замка зажигания и зарисовать цвета проводов и клеммы, к которым они подключены.Каждый из них имеет свой номер на колодке, поэтому очень удобно записывать цвет провода и номер клеммы, чтобы ничего не перепутать.

Как соединить провода: схема

Для подключения к проводам на клеммнике имеются следующие выводы:

• «15»;
• «тридцать»;
• «30/1»;
• «50»;
• «Международный».

На автомобиле ВАЗ 2106 замок зажигания является основным элементом системы управления бортовым электрооборудованием.Только при полной технической исправности замка обеспечивается корректная работа системы зажигания.

К сожалению, замок зажигания ВАЗ 2106 не может похвастаться длительной бесперебойной работой и довольно часто автомобилисты сталкиваются с тем, что он выходит из строя.

Поэтому приходится разбираться, что такое замок зажигания ВАЗ 2106, схема подключения, снимать, чинить неисправное, а затем монтировать обратно, вспоминая при этом схему подключения всех проводов.

Наша статья поможет разобраться в вопросах электронного зажигания ВАЗ-2106. Прочитав ее, многие смогут самостоятельно отремонтировать замок на ВАЗ-2106 и больше не будут иметь проблем с его демонтажем и установкой. Также пригодится тем, кто не помнит, какая схема подключения каждого кабеля на устройстве.

основная информация

Основными элементами замков зажигания на ВАЗ 2106 является система включения зажигания и схема управления стартером.Напряжение подается на данную цепь в определенном положении ключа.

Конструкция электронного зажигания на ВАЗ состоит из двух элементов:

• Электрическая часть представляет собой проводной наконечник, который фиксируется в нижней части замка стопорной скобой. Благодаря этому элементу происходит правильное распределение напряжения на бортовой электронике автомобиля.

Механическая часть устанавливается непосредственно в замок зажигания. Она отвечает в машине за блокировку руля, включение электроники и запуск стартера.

Стоит отметить, что на автомобиле ВАЗ 2106 поломки в равной степени могут быть связаны как с механическими элементами детали, так и с электроникой.

При эксплуатации автомобиля неисправности бесконтактного зажигания бывают разные, поэтому нужно понимать с чем они могут быть связаны и знать схему подключения.

Какие поломки могут быть в замке зажигания?

Как было сказано выше, практика показывает, что поломка характерна для обеих частей замка и часто требует замены той или иной половины.Иногда может выйти из строя катушка зажигания ВАЗ 2106

При обслуживании этих элементов необходимо знать, что такое бесконтактная схема зажигания, после чего необходимо отключить минусовую клемму на аккумуляторе, за исключением случаев, когда проверяется наличие напряжения на потребителях.

1. Механическая поломка

Самая частая неисправность механической части БЗС — тугой поворот ключа, если вовремя не решить проблему с подключением, то ключ заклинит в замке, либо сломается.В итоге придется менять замок целиком, а такая замена потребует больших затрат.

Заводские замки зажигания от автомобилей ВАЗ-2106 ломаются таким образом очень редко, такая проблема характерна для китайских запчастей, ведь стоимость аналога значительно ниже. Аналоги ремонту не подлежат, в отличие от запчастей автозавода LADA.

Если автомобилист сталкивается с подобной проблемой, то в дальнейшем он, как правило, уже приобретает оригинальную запчасть от АвтоВАЗа, уже не доверяя китайским производителям деталей.

1. Электронная поломка

Часто неисправность замка зажигания ВАЗ 2106 связана с электронной частью устройства и их тоже необходимо заменить. При этом важно помнить, что огромную роль играет схема подключения, и не стоит путать провода в некоторых местах.

Основные причины выхода из строя клеммы зажигания:

• Контактное оксидирование.
• Частичное или полное сгорание проводов.

Плавление пластиковой части терминала.

Эти причины вызваны плохим контактом клемм на ВАЗ 2106, либо тем, что происходит долгий запуск стартера.

В этом случае нужно менять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене нужно запомнить или зарисовать цвета каждого кабеля на подключение к замку, чтобы схема была под рукой, или просто сфотографировать клемму на телефон. У каждого контакта есть свой номер.Итак, подключение можно произвести по схеме, указанной на упаковочной коробке производителя. Если схемы нет или она утеряна, то читаем дальше.

Схема подключения

Электронный блок замка имеет следующие контакты:

15 — к контакту подключается двойной синий провод с черной полосой.

30 — розовый провод. Отвечает за включение стартера.

30/1 — коричневый провод.

50 фиолетовый или красный.Цвет зависит от года выпуска автомобиля. Дополнительная цепь для запуска стартера.

INT- черный провод с двумя контактами, отвечает за подачу напряжения с плюсовой клеммы на замок зажигания.

Схема зажигания довольно проста, а распиновка проводов многие запоминаются с первого раза.

Замена замка зажигания

Данную процедуру можно выполнить самостоятельно, при наличии хотя бы базовых навыков работы с инструментами, причем в обязательном порядке.Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов проста и понятна. Поэтому самостоятельную замену, без обращения в сервисный центр, выполняют многие автолюбители.

Для ремонта, отключения и подключения потребуется:

• плюс отвертка;
шлицевая отвертка
• ;
• тонкое шило или маленькое розовое.

Перед ремонтом обязательно отсоедините минусовую клемму аккумулятора!

Многие знают, что напряжение 12В человеку не страшно и они не боятся получить удар током.При этом забывают, что электричество может воздействовать не только на руку, но и на детали автомобиля. Если вы случайно замкнете провода при попытке снять замок, это может привести к выходу из строя некоторых электронных компонентов машины.

Для замены нужно взять большую крестовую и маленькую отвертку. Первым делом демонтируется пластиковый кожух руля. Сначала снимается нижняя планка, затем верхняя. После снятия крышки все элементы замка становятся доступными и их можно снять.

Вторым шагом необходимо отсоединить провода от механической половины устройства, предварительно запомнив положение клемм, т.к. распиновка проводов в данном случае важна. Это обсуждалось выше.

Открутив небольшой отверткой болты крепления самого замка, необходимо повернуть ключ от машины в положение «ноль». Теперь устройство должно выйти из крепления легко и без усилий.

На следующем этапе отцепляются все провода, которые подходят к замку зажигания.Для присоединившихся схема перерисовывается или фотографируется, а остальные могут распечатать памятку из этой статьи. Это поможет им без проблем соединить деталь.

Затем ищем небольшую плоскую прорезь слева от детали на кронштейне и с усилием втыкаем туда шило, чтобы вдавить фиксатор.

Теперь можно вытащить замок зажигания из кронштейна, подцепив его другой отверткой.

Установите и подключите новый замок в обратном порядке. Главное правильно соединить все контакты, помня схему подключения, иначе можно сжечь провода.

Не забывайте, что минусовая клемма аккумулятора при замене должна быть отключена.

Классический автомобиль СССР, почти живая легенда, продукт труда инженеров Волжского автозавода, легковой автомобиль малого класса шестой итерации, в свое время удивил и поразил ВАЗ 2106. Конечно, не Последней причиной удивления советского человека стала неопытность автомобилей относительно высокого класса, однако, несмотря на мелкие технические недостатки, «шестерка» представляла собой блестящее техническое произведение.Особенно выделялась электрическая часть оборудования автомобиля.

Устройство электрооборудования ВАЗ шестой модели

Если посмотреть принципиальную схему электрооборудования ВАЗ 2106 в полном виде, то можно сразу заметить выполнение подключения по однопроводному принципу. То есть все оборудование подключается к источнику тока последовательно от своего «плюса», а роль «минуса» берет на себя корпус автомобиля или «масса». Это стало возможным благодаря его большой массе, большой грузоподъемности.Тело стало своеобразным проводником, связанным с «минусом» аккумулятора. Такой подход позволил повысить уровень безопасности при эксплуатации электрооборудования, а также существенно сэкономить на электропроводке, ведь ее теперь требовалось вдвое меньше.

Сейчас этим никого не удивишь, но так было не всегда. Да, ВАЗ 2106 не был первым автомобилем в мире с такой схемой электрооборудования, но он был первым по-настоящему массовым в СССР. В качестве источника тока для работы электрооборудования ВАЗ используются аккумуляторная батарея и генератор переменного тока.Ток от аккумуляторной батареи (аккумулятора) используется при запуске двигателя для проворачивания коленчатого вала и для создания искры в свечах зажигания. Ток от генератора преобразуется выпрямительной системой в ток, допустимый для автомобиля, и подается в систему потребителями при работе двигателя, а также в аккумуляторную батарею для компенсации потерь при пуске двигателя.

К сожалению, эта схема снимает часть полезной нагрузки с коленчатого вала, снижая выходную мощность.Однако где-то нужно брать электричество, верно? Ведь батарея в силу ряда чисто физических причин (медленная зарядка, нестабильная сила тока, огромная диспропорция между емкостью, массой и размером и так далее) не способна обеспечить током всех потребителей.

Системы электрооборудования ВАЗ 2106

Схема электрооборудования ВАЗ шестой модели включает в себя ряд систем, обеспечивающих работу потребителей в разных узлах автомобиля.Это:

• система зажигания;
• система управления освещением;
• система работы прикуривателя;
• система запуска двигателя;
• система управления электромагнитным клапаном карбюратора;
• стеклоочиститель и стеклоомыватель;
система обогрева
• ;
звуковая система
• ;
• деталь системы охлаждения двигателя;
• система индикаторов и датчиков состояния.

Система зажигания включает генератор переменного тока, блок выпрямителя, систему распределения тока, свечи зажигания, предохранители и ряд вспомогательных элементов.Система снимает низкое напряжение со щеток генератора, преобразует его в трансформаторах в ток высокого напряжения и в соответствии с порядком работы цилиндров двигателя подает на свечу зажигания. Преобразованный ток должен иметь достаточную энергию для создания электрического тока внутри цилиндра двигателя и воспламенения рабочей смеси.

К органам управления относятся все фары, такие как передние и противотуманные фары, лампы освещения салона, лампы освещения багажника, а также установленные дополнительные элементы освещения.Это также включает сигналы поворота, стоп-сигналы, габаритные огни и другие. В целом эти устройства являются важной частью обеспечения соблюдения правил дорожного движения, а потому они постоянно питаются через аккумулятор, затем через генератор и выключаются в последнюю очередь. То же касается и системы звуковых сигналов, которые позволяют более четко информировать других участников дорожного движения об изменении ситуации на дороге.

Система запуска двигателя включает в себя аккумулятор и ряд элементов, обеспечивающих большую величину тока для запуска всех потребителей и прокручивания вала двигателя до пусковой скорости.Когда коленвал достигает этой частоты, в работу вступает генератор переменного тока — теперь он питает всех потребителей и заряжает аккумулятор.

Для удовлетворительной работы системы подачи топлива на высоких оборотах в карбюраторе ВАЗ 2106 предусмотрен электромагнитный клапан. Он регулирует работу двигателя на холостом ходу и рабочем ходе. Для управления им и синхронизации его работы с двигателем в схеме электрооборудования предусмотрена отдельная система. Схему электрооборудования ВАЗ 2106 рекомендуется скачать и ознакомиться с ее работой.

Система управления вентилятором системы охлаждения двигателя обеспечивает стабильный нормальный тепловой режим двигателя внутреннего сгорания, увеличивает ресурс самой дорогой детали автомобиля. Индикаторы состояния автомобиля связаны с датчиками, установленными в ответственных местах ВАЗ 2106. Индикаторы снимают показания, преобразовывая физические величины в аналоговый или цифровой сигнал, который обрабатывается и подается на индикаторы. Из последних, в свою очередь, можно считать необходимую информацию.

ВАЗ-2106 имеет несколько систем электрооборудования, призванных облегчить жизнь водителю и повысить комфортность вождения. К ним относятся стеклоочистители, обогреватель, обогреватель стекол, прикуриватель и другие. Одни из них полезны, другие созданы по принципу «чтобы было». Какое использование — решать владельцу, но сам факт наличия выбора радует.

Схема электрооборудования автомобиля ВАЗ 2106 очень разветвлена ​​и описать ее всю в одной статье не представляется возможным.Если есть желание или есть необходимость углубить и расширить знания о самом популярном автомобиле Союза, настоятельно рекомендуется ознакомиться со специальной специализированной литературой или хотя бы с фото схемы электрооборудования.

Главной особенностью проводки ваз 2106 электро является то, что она однопроводная. Поэтому интересно посмотреть на проводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все, что в автомобиле электрическое, рассчитано на определенный рабочий процесс.

Что касается самой машины, то многие уже знакомы с функционалом ВАЗ 2106, пространством под капотом и в багажнике. Этот автомобиль можно настроить, как только пользователю будет удобно. Но даже такой известный автомобиль, как ВАЗ 2106, снова может чем-то удивить.

Элементы электропроводки, как и любой другой элемент, отвечающий за функционирование автомобиля, в полной мере имеет свои особенности, а схема электропроводки, в свою очередь:

• активирует электрическую цепь с помощью замка зажигания ВАЗ 2106;
• подключается к аккумулятору через блок ряда предохранителей;
• проводит электрический ток ключевых узлов.

Исходя из всего вышеизложенного, все неисправности нужно начинать искать с замка зажигания, т.к. большая часть ответственности лежит на нем. Сам ключевой узел не только отвечает за управление всей системой зажигания в автомобиле, но и выполняет охранную функцию. Он также разрешает буксировать автомобили.

Какие причины ремонта замка зажигания?

Замок зажигания такого классического автомобиля, как ВАЗ 2106, имеет 4 режима работы, отличающихся выполнением электрических функций.

1. Нулевой режим практически ни за что не отвечает, только питает какие-то провода.
2. Первый режим позволяет управлять не только ходовыми огнями, но и противотуманными фарами, щетками стеклоочистителя и поддерживает работу обогрева автомобиля.
3. Второй режим отвечает за работу поворотников, приборной панели и системы зажигания.
4. Третья позиция питает клеммы.

Замена замка зажигания может понадобиться один раз почти каждому водителю.Это можно объяснить тем, что некоторые водители теряют ключи к зажиганию, а как завести машину без ключей?

Ну а если говорить о классическом автомобиле, скорее всего, водитель ВАЗ 2106 уже сталкивался с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в зажигании уже выглядят как-то подозрительно, то в таком случае проводку следует заменить как можно быстрее, чтобы не доводить ситуацию до короткого замыкания.

Как поменять замок зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

• отсоединить аккумулятор;
• открутить все винты кожуха под рулем и снять его;
• перевести ключевой узел в положение «0»;
• вставьте шило в отверстие, чтобы снять фиксатор;
• пометьте контактные провода, чтобы их не перепутать в дальнейшем;
• установить новый замок и снова выполнить инструкцию, но наоборот.

Удобно, схема подключения сделана так, что для замены всей контактной группы замок зажигания вообще не нужно снимать. Но в любом случае не стоит фактически «сдирать» все одной рукой, потому что обратно установить все, что было ранее снято, не получится.

Что касается покупки запчастей, то в данном случае это следует делать у проверенных поставщиков, т.к. на рынке сейчас достаточно подделок. ВАЗ 2106 привык только к качественным комплектующим.Нужно помнить, что корпус оригинального замка зажигания сделан аккуратно, даже по краям и сверху, и голограмму аккуратно не содрать.

Отличительной чертой подделки является плавный и точный ход ключа в замке, в подделках его обычно не так просто отдать.

Преимущества бесконтактного зажигания

Схема подключения может быть охарактеризована иначе. Бесконтактное зажигание – популярный вид тюнинга классических моделей автомобилей, и ВАЗ 2106 не исключение.Минусов у этого вида зажигания нет. Главное преимущество – экономия бензина, двигатель работает максимально чисто, а запуск зимой более плавный, разгон автомобиля становится более комфортным. Но главное преимущество – плавная работа двигателя.

Важно знать, что чем плавнее работает механизм, двигатель ВАЗ, тем дальше вы сможете проехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных деталей можно выполнить самостоятельно.

Схема электропроводки ВАЗ 2106 такая же, за исключением некоторых элементов.Датчик импульсный, он создает колебания, которые поступают на транзисторный ключ. За счет этой подачи появляются другие импульсы, поступающие в систему.

Схема ВАЗ 2106 не так сложна, как кажется. В машине много других сложных сюрпризов, но это точно не электросхема. Нужно знать и понимать, насколько важно понимать, что такое схема электрооборудования ВАЗ и на что она влияет, и есть ли сходство с другими моделями, например ВАЗ 21063.И неважно, сколько лет автомобилю, какого года или века его выпуска, информация об автомобиле будет актуальна всегда.

ВАЗ может быть идентична другим его моделям, а также другие элементы и механизмы, например схема двигателя. Удобно, что запчасти на такие машины продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень легко запомнить, что такое электрическая схема, ведь ее аналоги встречаются довольно часто, поэтому во всех «классиках» элементы проводки могут быть идентичными.Не бойтесь таких машин, здесь все азы понятны простому русскому человеку. Поэтому многие не покупают новые автомобили, а проводят тюнинг старых агрегатов и активно эксплуатируют их долгие годы.

Как известно, электрическая цепь в любом транспортном средстве является одним из основных узлов. Схема электрооборудования позволяет водителю ВАЗ 2106 правильно определять неисправности системы при обнаружении неисправности оборудования. Данная статья посвящена проводке отечественной «шестерки».

Что входит в схему?

Независимо от того, какая схема — контактная или бесконтактная (БСЗ), в электрическую цепь автомобиля входят следующие узлы:

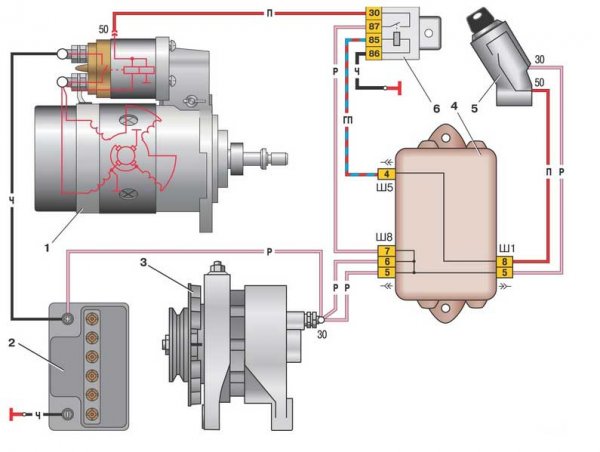

• аккумуляторная батарея с минусовым контактом на кузове автомобиля;
• устройство пускателя, выход «50»;
Генератор
• – один из основных элементов электросхемы ВАЗ 2106;
• монтажный блок с предохранителями, защищающими цепи питания;
• замок зажигания;
Реле регулятора
• .

Следует отметить, что ВАЗ 2106 с БСЗ или без нее изначально изготавливался с учетом однопроводного типа соединения компонентов электрооборудования. По сути, это означает, что минусовые контакты электрооборудования заведены на массу, то есть кузов транспортного средства. Что касается проводного подключения, то для него предусмотрена исключительно плюсовая разводка.

Поиск и устранение неисправностей

Если на ВАЗ 2106 приходится искать неисправную проводку, при проведении ремонтных работ необходимо полностью обесточить электрическую цепь.Для этого нужно отсоединить минусовой провод от клеммы аккумулятора, иначе может произойти короткое замыкание в электросхеме ВАЗ 2106. Диагностика выявленных поломок по схеме выше.

При перебоях в работе проводки есть несколько вариантов поведения автомобиля:

1. Машина не сдвинется с места и не запустится. Причин возможных неисправностей может быть много, но в первую очередь трамблер, работоспособность аккумулятора.Как правило, полный разряд аккумулятора является одной из самых частых причин. Гораздо реже выходит из строя генератор, но диагностике этого элемента на ВАЗ 21062 с БСЗ тоже следует уделить внимание.
2. Машина движется, но один или несколько элементов цепи не работают должным образом. Например, это могут быть сбои в работе света в салоне, поворотников, обогрева заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить перегоревшие элементы.Если все предохранители целы, то в случае с оптикой в ​​первую очередь проверяются работоспособность ламп, после чего осуществляется электромонтаж машины ВАЗ 21063 с подачей питания или без него.

• управляет всеми возможностями системы зажигания;
• управляет работой охранной и противоугонной систем ВАЗ 21063;
• позволяет буксировать ВАЗ 21063 с работающей световой сигнализацией (видео Андрея Александрова).

Принцип работы электрооборудования

Замок зажигания на 21063 в соответствии со схемой имеет четыре режима, при включении каждого из них активируется определенное оборудование:

1. В режиме 0 импульс от аккумулятора поступает только на два разъема — 30 и 30/1, остальные разъемы обесточены.
2. В режиме 1 импульс начинает поступать на другие разъемы, в результате чего могут работать габаритные огни, стеклоочистители, вентилятор, а также устройство обогрева заднего стекла.
3. В режиме 2 включается система зажигания, датчики на приборной панели, поворотники, а также стартер.
4. В режиме 3 работают только габаритные огни, рулевой свисток, а также стеклоочистители.

В постоянном режиме, под током в модели 21063, в соответствии со схемой, работают рулевой клаксон, стоп-сигналы, световая сигнализация, подсветка на панели управления, а также прикуриватель.Основные элементы цепи защищены предохранителями, расположенными в основном и дополнительном блоках, установленных под панелью приборов напротив сиденья водителя (видео Вячеслава Витера).

Диагностика неисправностей

Для корректного выполнения замены необходимых элементов схемы при обнаружении неисправности следует выполнить следующую процедуру.

Такие действия актуальны в случае, если автомобиль отказывается заводиться:

1. Проверьте аккумулятор.Может он просто выбежал.
2. В первую очередь проверяется участок на цепи от генераторного устройства до катушки. При наличии обрывов в цепи производится замена и подключение новых проводов, а при окислении — зачистка контактов с помощью железной щетки. Если контакты начали «сыпаться», их также необходимо заменить.
3. Продиагностировать катушку на наличие искры. Снимите высоковольтный кабель с места установки и подведите к кузову автомобиля. При попытке запустить двигатель между высоковольтным корпусом и кузовом должна проскакивать искра.
4. Проверьте, работают ли свечи зажигания. Бывает, что причиной невозможности запуска двигателя является образовавшийся на свечах нагар. Вы можете легко очистить их самостоятельно, для этого нужно снять свечи и воспользоваться инструкцией, которую вы дали.

Слабые места блока предохранителей

1. Плохое соединение предохранителя с посадочным местом, что приводит к подгоранию гнезд.
2. Во время работы автопредохранители всегда нагреваются, в результате чего они также пагубно влияют на гнезда, находящиеся рядом.
3. Блок необходимо регулярно проверять, т. к. стоимость предохранителей всегда невысока, а это соответствует не очень высокому качеству их исполнения и надежности.

Настройка карбюратора ВАЗ-2106

Изготовитель для ВАЗ-2106 предоставляет эмульсионный карбюратор Озон серии ДАА3 2107-1107010-20. Конструктивно выполнен по двухкамерной схеме и включает в себя следующие элементы:

• ускорительный насос и распылитель в 1 камере;
• Устройство обогащения во 2-й камере;
• уравновешенная поплавковая камера;
• золотниковый механизм для сброса газов из кратера;
• электромагнитный запорный клапан;
• пневмопривод ДЗ (дроссельная заслонка) во второй камере;
• 2 основные дозирующие системы;
• система ХХ (бездействует).

Как работает карбюратор?

Топливо поступает в поплавковую камеру карбюратора через сетчатый фильтр и соединяется гибким стержнем с поплавком. Таким образом, в поплавковой камере все время поддерживается определенный уровень бензина.

В свою очередь топливо из поплавковой камеры через калиброванные форсунки подается в эмульсионные колодцы и каналы, в которых смешивается с воздухом, поступающим из воздушных форсунок. Затем топливно-воздушная эмульсия подается через сопла в большой и малый диффузоры.Затем смесь поступает во входной патрубок через калиброванное отверстие. Его сечение регулируется иглой, так называемым количественным винтом.

Конструктивной особенностью карбюратора является наличие двух независимых систем. Первый обеспечивает работу двигателя в режиме ХХ и включает электровакуумный и вакуумный клапаны с воздушными и топливными форсунками. Вторая система вступает в работу после открытия пульта нажатием на педаль газа.

Состав топливной смеси в этих системах зависит от уровня жидкости в поплавковой камере.Поэтому для стабильной работы двигателя в первую очередь необходимо отрегулировать в ПК заданный уровень топлива.

Настройка карбюратора

Настройка карбюратора ВАЗ-2106 включает следующие операции:

• Регулировка положения ДЗ;
• коррекция ПУ;
• проверка работоспособности ООН;
• контроль герметичности ИС.

Поворотом привода и рычага управления закрылками устанавливаем ДЗ в открытое положение.Измеряем величину максимального раскрытия, которое должно быть в пределах 13,0±0,5 мм для первичной камеры и 15,0±0,5 мм для вторичной. Регулировка размера раскрытия ДЗ в первой камере производится подгибанием нижнего шипа тяги, а во второй — закручиванием или отвинчиванием тяги тяги.

После этого измеряем расстояние от верхнего усика тяги до рычага, ограничивающего перемещение ДЗ второй камеры. Если его значение превышает 6.0 ± 0,1 мм, измените его, отогнув верхние усики.

Исправление пускового устройства (ПУ). Повернув рычаг против часовой стрелки до конца, закройте ДЗ второй камеры. Контролируем положение конца тяги рычага, жестко закрепленного на оси ДЗ первой камеры. Он должен касаться конца стержня PU. При необходимости подогните тягу до достижения необходимого положения.

Проверяем величину открытия первичного тягового клапана при закрытом вторичном клапане второй камеры.Величина открытого положения должна быть в пределах 0,7-0,8 мм при выдвинутом штоке поршня на 5,0±0,5 мм.

Если фактическое значение выдвинутого штока выходит за эти пределы, отрегулируйте его положение, вращая винт.

Для проверки работоспособности ускорительного насоса (УН) необходимо набрать топливо в стакан, которое подается в течение 10 полных ходов рычага управления заслонкой. Перед этим следует сделать предварительную прокачку для заполнения каналов помпы.Если объем контролируемого топлива составляет 5,25-8,75 см3, показатели считаются нормальными.

Проверка герметичности СК (игольчатого клапана) проводится в лаборатории с использованием специального оборудования. ИС помещают в контрольную пробирку не менее чем на 10 секунд. Если давление за это время не падает, значит, клапан исправен.

Быстрая настройка карбюратора своими руками

Предварительно сняв, измеряем расстояние между центрами концов тяг.Оно должно быть в пределах 80 ± 0,5 мм. Если этот параметр выходит за указанные пределы, необходимо отрегулировать его в следующем порядке:

• с помощью отвертки снять один из наконечников;
• ослабляем контргайку ключом на 8 и вращаем наконечник до установки длины штока;
• затяните контргайку и установите шток на прежнее место;
• затем помощник должен нажать на педаль газа, после чего контролируем положение ДЗ первой камеры, если она не открывается полностью, необходимо убрать дополнительный ход рычага;
• снять наконечник продольной тяги с рычага;
• ослабляем контргайку, устанавливаем заданное значение длины штока и ставим обратно, затягиваем гайку;
• перепроверить положение ДЗ;
• после отпускания педали газа управляем замыканием пультом;
• при необходимости производим повторную проверку и регулировку.
• ослабить трос привода заслонки (подсоса) и попросить помощника полностью утопить рычаг;
• открыть воздушную заслонку, нажав на трехрычажный рычаг, и затянуть стопорный винт;
• закрыть воздушную заслонку рычагом в кабине, а затем снова открыть для управления.

Возможные проблемы и их устранение

или двигатель глохнет

• не отрегулирован ХХ;
• форсунки и каналы забиты — прочистить или продуть воздухом;
• В карбюратор попала вода — слить жидкость и слить осадок из бачка.

Двигатель не заводится

• забиты топливопроводы — продуть трубки и промыть бак;
• фильтр карбюратора загрязнен — ​​промыть;
• — промыть фильтр.

Слабая мощность двигателя

• ДЗ не открываются полностью — отрегулировать привод заслонки;
• забиты каналы и главные жиклеры — прочистить карбюратор;
• низкий уровень топлива в ПК — отрегулировать положение поплавка;
• нарушены зазоры в клапанном узле — откорректировать зазоры;

Повышенный расход

• воздушная заслонка поднимается не полностью — отрегулировать приводы ДЗ;
• повреждение или износ поплавка — заменить вышедшую из строя деталь;
• забиты воздуховоды и форсунки — прочистить карбюратор.

ВАЗ::2106: Общие сведения

1. Общая информация

ВАЗ-2106 и его модификации – пятиместные автомобили с передним расположением двигателя и задними ведущими колесами. Кузов – несущей конструкции, цельнометаллический, сварной. Тип кузова – седан.

Двигатели — четырехцилиндровые, рядные, четырехтактные, бензиновые (ВАЗ-21061, ВАЗ-21065-01) рабочим объемом 1,5 л или 1,6 л (ВАЗ-2106, ВАЗ-21065-00) ) и мощностью (по ГОСТ 14846) соответственно 71,4 и 74,5 ч.п.

Автомобили ВАЗ-2106 и ВАЗ-21061 комплектуются четырехступенчатыми коробками передач. На автомобилях ВАЗ-21065-00 и ВАЗ-21065-01 пятиступенчатая коробка передач и бесконтактная система зажигания.

В практической части книги отражен дизайн автомобилей по состоянию на сентябрь 2001 года.

Технические характеристики автомобилей

* Измеряется по специальной методике, на четырехступенчатой ​​коробке передач.

Двигатели

Трансмиссия

Ходовая часть

Рулевое управление

Тормозная система

Электрооборудование

** Для пятиступенчатой ​​коробки передач.
** Для шин модели БЛ-85 полезная масса автомобиля должна быть уменьшена на 70 кг.

Паспортные данные автомобиля

В сводной табличке заводских данных указаны модель и номер автомобиля, модель двигателя, весовые данные, номер на запчасти, варианты исполнения и комплектации.

Вторая строка сверху содержит знак соответствия и номер допущения как автомобиль.

Третья строка таблички – идентификационный номер – расшифровывается следующим образом: первые три символа по международным стандартам обозначают код производителя; шесть следующих цифр – модель автомобиля; буква латинского алфавита (или цифра) – модельный год выпуска автомобиля; последние семь цифр – номер шасси, для автомобиля соответствующий номеру кузова.

Цифры в графах обозначают:

Е – полная допустимая масса автомобиля;
F – допустимая масса с прицепом;
Г – допустимая нагрузка на переднюю ось;
Н – допустимая нагрузка на заднюю ось.
В нижней строке указаны вариант исполнения и комплектации.

Номер на запчасти соответствует порядковому номеру выхода машины с конвейера.

Модель и номер двигателя выбиты на притоке блока цилиндров слева от топливного насоса.

Идентификационный номер продублирован на нижней полке коробки притока воздуха и на разъеме левой арки заднего колеса.

Масляный насос ВАЗ-2106: устройство, обслуживание и ремонт

В нашей статье мы расскажем о том, как заменить масляный насос на ВАЗ-2106, а также поговорим о его конструкции, особенностях эксплуатации и ремонта.Шестерки выпускаются на АвтоВАЗе с 1976 года. И конструкция автомобиля за эти годы претерпела серьезные изменения. А вот что касается двигателя, подвески и кузова, то эти детали остались без изменений, они изначально зарекомендовали себя неплохо, поэтому модернизации для них не потребовалось.

Система смазки в двигателе внутреннего сгорания играет огромную роль. Конструкция с цепным приводом, АвтоВАЗ в настоящее время не использует такие схемы. Поэтому поговорим об особенностях подробнее.

Смазка двигателя

Автомобили «Жигули» выпускаются давно и заслужили популярность у населения благодаря своей неприхотливости. Надежность всех компонентов отличная, в частности, система смазки отличается высокой эффективностью.

Комбинированная, все трущиеся элементы смазываются следующими способами:

1. Под давлением.
2. Масло для разбрызгивания.

Если температура двигателя 85-90 градусов, то давление в системе смазки должно быть в пределах 3.5-4,5 кгс/кв.см. В системе должно быть 3,75 литра смазки.

Элементы системы смазки

На автомобилях Жигули в системе смазки можно выделить следующие элементы:

1. Картер для масла.
2. Манометр (расположен в салоне).
3. Индикатор уровня масла.
4. Масляный насос ВАЗ-2106.
5. Фильтр.
6. Трубка, по которой масло подается к мотору.
7. Клапан.
8. Автомобильные дороги.
9. Датчик давления масла.

А «сердцем» всей системы является насос, который создает давление и заставляет масло двигаться по всем магистралям.

Масляный насос конструкции

Шестеренчатые насосы устанавливаются на «шестерки»; на крышке расположены маслоприемник и редукционный клапан. Корпус изготовлен из металла, внутри установлены шестерни (ведомая и ведущая).

Конструкция насоса состоит из последовательно соединенных элементов:

1. Корпус металлический.
2. Элементом, с помощью которого масло подается в насос, является маслоприемник.
3. Ведущая и ведомая шестерни.
4. Сальник.
5. Прокладки.
6. Редукционный клапан.

На автомобилях ВАЗ-2106 масляный насос имеет срок службы 130-150 тысяч километров. Но нужно учитывать, что это срок службы металлических элементов, прокладки и прокладки, как правило, приходят в негодность значительно раньше. Также следует отметить, что за счет масляного насоса происходит нормальное функционирование всего мотора.Поэтому важно следить за его состоянием.

Как работает насос?

С помощью цепной передачи осуществляется привод масляного насоса на автомобилях ВАЗ-2106. Система запуска достаточно сложная, поэтому при замене и ремонте могут возникнуть определенные трудности. Рассмотрим этапы запуска устройства:

1. Как только вы включаете зажигание и заводите стартер, ведущая шестерня начинает вращаться.
2. Ведомая шестерня немедленно приводится в движение.
3. При вращении лопастей этих шестерен масло всасывается через редукционный клапан.
4. Инерционное масло выходит из насоса и поступает в магистрали двигателя под рабочим давлением.

В случае, если давление окажется выше ожидаемого, определенная часть масла автоматически начнет перенаправляться обратно в поддон. Давление выравнивается.

Следовательно, масло циркулирует по магистралям всего с двумя шестернями. Но крайне важно, чтобы насос был герметичным.Даже незначительная утечка снижает, и значительно, давление внутри системы. Как следствие, ухудшение смазки узлов и агрегатов двигателя.

Редукционный клапан

Конструкция шестерен очень проста, поэтому ломаются довольно редко. Как правило, зазор между зубьями просто увеличивается и масло прокачивается хуже. Но чаще ломается перепускной клапан, который необходим для того, чтобы контролировать давление в системе. При необходимости этот элемент увеличивает или уменьшает давление.А делается это очень просто – клапан открывается при высоком давлении и закрывается при низком.

Исполнение перепускного клапана:

1. Корпус небольшого размера.
2. Клапан (маленький шарик, закрывающий масляный канал).
3. Весна.
4. Болт для упора.

Элемент размещается внутри корпуса масляного насоса ВАЗ-2106. Цена клапана не более 200 руб. И если причина поломки кроется в нем, то проще поменять только клапан.Ведь стоимость всего насоса около 1500 рублей.

Проверка насоса

При неисправности масляного насоса на приборной панели загорается лампа. Сразу нужно проверить уровень масла в системе щупом – если недостаточно, то долить. Если после этого лампа все равно не гаснет, нужно искать неисправность в масляном насосе.

Для проведения полной диагностики загнать автомобиль на эстакаду или яму и произвести следующие манипуляции:

1. Отключить аккумуляторную батарею.
2. Слить все масло из системы. В том случае, если она новая, допускается ее последующая заливка в двигатель.
3. Снимите гайки, которыми подвеска крепится к поперечине.
4. Снимите поддон двигателя.
5. Снимите масляный насос.
6. Разобрать насос — отделить от него клапан, шестерни, патрубки.
7. Тщательно промойте все металлические детали в растворителе или бензине. После стирки можно выдуть весь воздух.
8. Осмотрите все предметы и попытайтесь найти повреждения.Сколы, трещины, следы износа не допускаются.
9. Теперь нужно вооружиться щупами и проверить зазоры. Во-первых, необходимо, чтобы между стенками корпуса и зубьями шестерни было не более 0,25 мм. Если больше, то шестерня подлежит замене. Во-вторых, между корпусом и торцом шестерен также должен быть зазор не более 0,25 мм. В-третьих, между осями ведомой и главной шестерен должен быть зазор не более 0,25 мм.

Установка масляного насоса ВАЗ-2106 производится строго в обратной последовательности.При желании можно установить новый насос, отдельно его детали не менять.

Как отрегулировать давление?

Для того чтобы отрегулировать давление, создаваемое насосом в магистралях, необходимо произвести следующие манипуляции:

1. Убедиться, что моторное масло надлежащего качества и его уровень в норме.
2. Убедитесь, что сливная пробка затянута и через нее не вытекает масло.
3. Проверка привода масляного насоса ВАЗ-2106.
4. Проверить работу насоса.Обратите внимание на то, что прокладка часто выходит из строя, а меняется просто.
5. Проверьте затяжку всех болтов насоса.
6. Рекомендуется устанавливать новый фильтр при каждой замене масла. И обратите внимание на то, насколько старая степень загрязнения.

Теперь можно настроить редукционный клапан для работы при определенном давлении. Шланги, по которым масло поступает в систему, должны быть герметичны.

Как отрегулировать карбюратор на ВАЗ 2109? Схема ВАЗ 2109.Карбюратор ВАЗ

Если двигатель — сердце автомобиля, то карбюратор — его сердечный клапан. И от того, насколько правильно она настроена, зависят многие эксплуатационные характеристики машины. Это и расход топлива, и мощность, и динамика разгона, и даже уровень токсичности выхлопных газов. Время от времени необходимо регулировать эту деталь. И сегодня мы рассмотрим, как отрегулировать карбюратор на ВАЗ 2109 своими руками.

Несмотря на то, что Волжский автозавод выпускал несколько модификаций «девяток» с разными характеристиками, карбюратор у них был одной марки — отечественный «Солекс».Каковы детали этой схемы? Карбюраторы «Солекс» поставлялись на ВАЗ 2109 десятилетиями, и его конструкция также не менялась с годами. А схему вы можете увидеть на 2 фото.

Подготовительный этап

Перед регулировкой карбюратора на ВАЗ 2109 его следует тщательно очистить. Но этого делать не обязательно (правда, при условии, что на нем нет различных отложений). Если на нем есть ржавчина или нагар, этот элемент следует промыть сильнодействующим средством. В противном случае, как бы правильно вы ни пытались отрегулировать карбюратор, результат от этого будет минимальным.

Что нужно иметь для чистки?

В ходе данной операции нам потребуется следующий набор инструментов и материалов:

1. Мануал на ВАЗ 2109 (кстати схема карбюратора Солекс показана на фото справа).
2. Перчатки из гладкой ткани.
3. Несколько тонких палочек (подойдет обычная зубочистка). Как вариант, можно взять зубную щетку. Ей мы будем чистить карбюратор ВАЗ.
4. Пара резиновых перчаток (лучше надеть сразу две пары, чтобы сильнодействующий растворитель не попал на поверхность кожи).
5. Набор гаечных ключей и отвертка.
6. Баллон со сжатым воздухом. Как вариант, можно взять обычный аэрозоль вроде освежителя воздуха.

Дополнительно можно использовать защитные очки. Если у вас их нет, держите максимальное расстояние между карбюратором и аккуратно наносите очиститель на его поверхность.

Какой инструмент лучше выбрать?

На данный момент можно купить различные вещества для чистки карбюраторов. Их производят десятки компаний.Правила выбора просты. В магазине следует попросить у продавца специализированную жидкость, предназначенную именно для карбюраторов (для очистки). Помните, что WD 40 для этого не подходит из-за высокого содержания масла! Чаще всего специализированные чистящие средства продаются в банках – такие следует покупать в магазинах.

Если вы давно не чистили карбюратор, очистки его поверхности будет недостаточно. При большом содержании отложений необходимо полностью разбирать его по частям, причем каждую часть опрыскивать отдельно.

О мелких деталях

При разборке обратите особое внимание на пружины и маленькие винты. Попробуйте сложить их в отдельную коробку или пронумеровать, чтобы потом не было проблем при сборке карбюратора в конце. При разборе этого элемента необходимо обработать каждую деталь, даже самую маленькую, от консервной банки. При этом с карбюратора необходимо снять все резиновые детали. При контакте с ними растворитель может сильно их деформировать, и они потеряют свои герметизирующие свойства.Также не рекомендуется наносить очиститель на пластиковые детали. Их следует изолировать от этой жидкости.

После того, как вы обработали все механизмы средством, нужно подождать около 10-15 минут, чтобы ржавчина и отложения частично растворились. Далее элементы промываются под проточной водой. При необходимости можно воспользоваться зубочисткой или зубной щеткой.

Не пытайтесь ковыряться кистью или палочками в клапанах и отверстиях карбюратора. Через них попадает воздух и топливо, поэтому попавшая туда грязь может сильно ухудшить работу мотора и спровоцировать повышенный расход топлива.Такие отверстия очищаются сжатым воздухом или аэрозолем. Кстати, остатки использованного очистителя можно применять повторно – это вещество имеет очень большой срок годности и практически не теряет своих свойств в течение длительного времени. Далее тщательно просушиваем карбюратор и далее приступаем ко второй части нашего ремонта — регулировке.

Как отрегулировать карбюратор на ВАЗ 2109 своими руками?

Первое, что вам нужно сделать, это поплавковая камера, которая контролирует уровень подачи топлива.

Не пытайтесь ковыряться в карбюраторе и выходных отверстиях клапанов. Эти отверстия обеспечивают подачу топлива и воздуха, что очень важно для бесперебойной работы двигателя. Такие отверстия очищаются аэрозолем или сжатым воздухом. Жидкий очиститель можно использовать повторно. Некоторые экономные автолюбители используют очиститель несколько раз.

Закончив очистку карбюратора, тщательно просушите его и можно приступать к регулировке. Эта процедура очень долгая и сложная, но справиться с ней вполне реально.Сначала заводим двигатель и даем ему возможность поработать несколько минут. Далее отключаем его и демонтируем воздушный фильтр. После этого снимаем топливный шланг. Аккуратно отверните несколько болтов и снимите крышку карбюратора. Помните, что одним неправильным движением поплавки можно повредить, поэтому делаем все с особой осторожностью. Затем возьмите штангенциркуль в руки и измерьте зазор от уровня топлива до края кузова.

В идеале это значение должно быть 25,5 миллиметров (допускается разбег в 1-2 миллиметра).Если этот зазор не правильный, нужно подогнуть язычок кронштейна поплавка. Для большей точности проводим эту процедуру несколько раз. Так как крышка уже перевернута, нужно убедиться, что края сопрягаемой поверхности параллельны.

Пусковое устройство

Но это еще не все. Как отрегулировать карбюратор на ВАЗ 2109 дальше? После этой работы переходим к настройке пускового устройства. Для начала нужно убедиться, что его диафрагма пригодна для последующей эксплуатации.Сделать это очень просто — откручиваем 4 болта и снимаем кожух механизма. Если он деформирован или треснул, его следует заменить новым. После этого переходим к процессу регулировки пускового устройства. Прежде всего, поверните рычаг воздушной заслонки так, чтобы он переместился в закрытое положение. Далее вставьте шток отвертки.

После этого измеряем зазор, образовавшийся между стенкой камеры и заслонкой. Его необходимо сверить с указанным в документации Solex. Для изменения зазора ослабьте контргайку и поверните регулировочный винт по часовой стрелке или против нее с помощью отвертки.Далее измерьте дроссельный зазор, который на 1-й камере. Полученные данные должны максимально совпадать с нормативными, которые есть в технической документации. Если этот зазор не соответствует норме, отрегулируйте его, поворачивая дроссельный винт.

Регулировка ХХ

Вот и все, теперь дело осталось за малым. Осталось сделать последний этап — регулировку холостого хода. Перед началом этой операции двигатель ВАЗ 2109 необходимо еще раз прогреть до рабочей температуры.Карбюратор должен быть установлен на свое место. Итак, глушим двигатель и смотрим на состояние винта качества смеси. Его следует завернуть, а затем отвернуть на 4 витка. Затем снова запускаем двигатель, убираем подсос и включаем дальний свет с вентилятором. При этом отрегулировать винтом количество топливно-воздушной смеси.

Должен быть установлен в такое положение, чтобы частота вращения двигателя на холостом ходу была не более 800 и не менее 750 оборотов в минуту. После винтового качества достигаем максимальной скорости.

Что делать после?

Затем снова измените число оборотов винта на 900 об/мин. Винт качества поставил на 800 об/мин. после этого последний элемент закручивается до момента неустойчивости. Затем снова открутите его на ½ оборота. Как видите, замена карбюратора (ВАЗ 2109 «Самара») не требуется. Но для этого нужно знать всю последовательность работ по установке нужных значений на винтах качества и количества топлива, которую мы предоставили в этой статье.
