Усилитель тормозов вакуумный ВАЗ 2109 в категории «Авто — мото»

Вакуумный усилитель тормозов Оригинал ВАЗ 2108 21083 2109 (21080-3510010-01) ERK 21080-3510010-01

На складе

Доставка по Украине

1 650 грн

Купить

Tachka

Вакуумный усилитель тормозов Оригинал для ВАЗ 2108 21083 2109 (21080-3510010-01) OrigArt 21080-3510010-01

На складе

Доставка по Украине

1 633.50 грн

Купить

olly.pro

Усилитель тормозов вакуумный ваз 2108, 2109, 21099, 2113, 2114, 2115 (производитель завод ДААЗ)

Доставка из г. Полтава

1 560 грн

Купить

Интернет-магазин автозапчастей

Усилитель тормоза вакуумный ВАЗ 2108-2115 (ДААЗ) 21080-351001001

Доставка из г. Киев

1 360 грн

1 224 грн

Купить

Автосфера — онлайн запчасти

Вакуумный усилитель тормозов ВАЗ 2108-21099

Доставка из г. Киев

1 410 грн

1 269 грн

Купить

Автосфера — онлайн запчасти

Вакуумный усилитель тормозов Ваз 2108,2109,21099,2113,2114,2115 Автоград

Заканчивается

Доставка по Украине

1 580 грн

Купить

Интернет магазин АвтоМир

Усилитель тормоза вакуум Ваз 2108,2109,21099 Дааз Оригинал

Заканчивается

Доставка по Украине

1 450 грн

Купить

ЧП КОРНУТА

Вакуумный усилитель тормозов, Вакуум, ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 «Автоград-Д»

Доставка из г. Киев

1 442.54 грн

Купить

DetalAvto

Вакуумный усилитель тормозов, Вакуум, ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 ЛЮКС «Автоград-Д»

Доставка из г. Киев

1 514.79 грн

Купить

DetalAvto

Вакуумный усилитель тормозов, Вакуум, ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 СПОРТ

Доставка из г. Киев

1 630.39 грн

Купить

DetalAvto

Усилитель тормозов вакуумный ВАЗ 2103-2106

Доставка по Украине

900 грн

Купить

Caretaavto

Вакуумный усилитель тормозов ДААЗ ВАЗ 2108 21083 2109 (21080-3510010-01) MRK 21080-3510010-01

Доставка по Украине

1 636.80 грн

Купить

CarGrup

Вакуумный усилитель тормозов Ваз 2108,2109,21099,2114,2115

Заканчивается

Доставка по Украине

1 250 грн

Купить

ЧП КОРНУТА

Ремкомплект вакуумного усилителя тормозов Ваз 2108,2109 21099 2110 2115

На складе

Доставка по Украине

350 грн/комплект

Купить

Weststore Интернет магазин автозапчастей

Усилитель тормоза вакуумный ВАЗ 2108, 2109, 2113, 2114, 2115 (ДААЗ). 21080-351001001

Доставка по Украине

1 521.53 грн

Купить

АвтоТаргет

Смотрите также

Клапан вакуумного усилителя тормозов ваз 2103 2104 2105 2106 2107 2108 2109 21099 1118 ДААЗ

Доставка по Украине

100 грн

Купить

Интернет магазин АвтоМир

Ремкомплект вакуумного усилителя тормозов Ваз 2108 2109 21099 2113 2114 2115 2110 2111 2112

Доставка по Украине

350 грн/комплект

Купить

Zapzapchast.com.ua Интернет Магазин Автозапчастей

Ремкомплект вакуумного усилителя тормозов Ваз 2108-21099,2110-2112,2113-2115, БРТ

Доставка по Украине

720 грн

Купить

Интернет магазин АвтоМир

Ремкомплект вакуумного усилителя тормозов Ваз 2108-21099,2110-2112,2113-2115,

Доставка по Украине

260 грн/комплект

Купить

Интернет магазин АвтоМир

Шланг вакуумного усилителя тормозов Ваз 2108 2109 21099 2113 2114 2115 БРТ (L=300) 2108-3510050-01Р

Доставка по Украине

125 грн

Купить

Zapzapchast. com.ua Интернет Магазин Автозапчастей

Клапан вакуумного усилителя тормозов ваз 2103 2104 2105 2106 2107 2108 2109 21099 1118 ДААЗ

Доставка по Украине

55 грн

Купить

Zapzapchast.com.ua Интернет Магазин Автозапчастей

Ремкомплект вакуумного усилителя тормозов Ваз 2108 2109 21099 2113 2114 2115 2110 2111 2112 БРТ завод

Доставка по Украине

750 грн/комплект

Купить

Zapzapchast.com.ua Интернет Магазин Автозапчастей

Вакуумный усилитель тормозов ВАЗ 2101-2107, 2121-21213 LSA LA 2103-3510010

На складе в г. Ивано-Франковск

Доставка по Украине

по 1 082 грн

от 3 продавцов

1 082 грн

Купить

Авто7я. Интернет магазин автотоваров avto7ya.com.ua

Усилитель тормозов вакуумный ВАЗ 2108-099, 2113-15, 21213-214

На складе в г. Харьков

Доставка по Украине

1 420 грн

Купить

Ladalux

Усилитель тормозов вакуумный ВАЗ 2110-12

На складе в г. Харьков

Доставка по Украине

1 340 грн

Купить

Ladalux

Вакуумный усилитель тормозов Оригинал ВАЗ 2110 2111 2112 (21100-3510010-00) ERK 21100-3510010-00

На складе

Доставка по Украине

1 800 грн

Купить

Tachka

Вакуумный усилитель тормозов Оригинал для ВАЗ 2103 2104 2105 (21030-3510010-10) OrigArt 21030-3510010-10

На складе в г. Харьков

Доставка по Украине

1 584 грн

Купить

olly.pro

Вакуумный усилитель тормозов Оригинал для ВАЗ 2110 2111 2112 (21100-3510010-00) OrigArt 21100-3510010-00

На складе

Доставка по Украине

1 782 грн

Купить

olly.pro

Усилитель тормозов вакуумный ВАЗ 2101-07, 2121

На складе

Доставка по Украине

1 065 грн

Купить

Ladalux

Как проверить вакуумный усилитель тормозов ваз 2109?

Вакуумный усилитель для тормозов (ВУТ) – это основной механизм в работе тормозной системы транспортного средства. Именно от его работоспособности зависит процесс торможения автомобиля и безопасность водителя с пассажирами. ВУТ требует периодической проверки на наличие неисправностей или дефектов в его работе.

Причины неисправности ВУТ:

1. Произошел разрыв диафрагмы;
2.  На шланге, который идет к усилителю есть трещины или он оборвался;
3.  Сломалась пружина.

Отремонтировать устройство можно в техцентрах, которые имеют необходимые инструменты и специалистов, знающих свою работу. Если поездка на станцию техобслуживания не по карману, можно обойтись своими силами, заменив устройство полностью согласно с прилагающейся к нему инструкцией. Но прежде чем совершить замену, следует убедиться, что причина поломки именно в ВУТ.

Способ проверки устройство очень простой и не требует никаких инструментов и механизмов. Чтобы увидеть проблему достаточно обратить свое внимание на тормозную педаль. Например, когда для того чтобы добиться торможения авто необходимо сильнее вдавливать в пол педаль тормоза, сам процесс торможение стал не таким эффективным как ранее и иные – это свидетельствует о наличии дефектов в работе ВУТ.

Для проведения проверки ВУТ ВАЗ 2109 необходимо:

1.  Остановите автомобиль и заглушите двигатель.
2.  Несколько раз с силой нажать на тормозную педаль, а затем прекратите давление в средине хода.
3.  После этого, не убирая ногу с педали, запустите двигатель.

В случае нормальной работоспособности ВУТ будет ощущение того, что педаль немножко провалилась вниз, если этого не случилось, то вакуумный усилитель или система торможения вышли из строя.

Визуальная проверка ВУТ ВАЗ 2109

1.  Проверьте цельность соединения, патрубка и обратного клапана.
2.  Удостоверьтесь, что на фланце нет никаких повреждений.
3.  Затем проведите тщательное обследование всех изгибов патрубка. Обнаружив на нем трещины или влажные следы, необходимо их тут же заменить.
4.  При наличии дефектов или неполадок в уплотнителе хвостовика, который находится под рулевой колонкой, транспортное средство способно само по себе немного подтормаживать. Чтобы не допустить подобной проблемы следует его проверить, достав коврик и осуществив осмотр защитного колпачка. Если он начинает присасываться – это свидетельствует о его неисправности.
5.  Далее снимите колпачок, и заведите двигатель. После этого несколько раз качните хвостовик клапана, услышав при этом шипение, можно говорить о поломке устройства.

Заметив хотя бы один намек на неработоспособность ВУТ, проведите своевременную замену. Устройство недорогое по цене и очень легко меняется, поэтому для страхования себя самого лучше его заменить, чем надеяться на то, что все работает исправно.

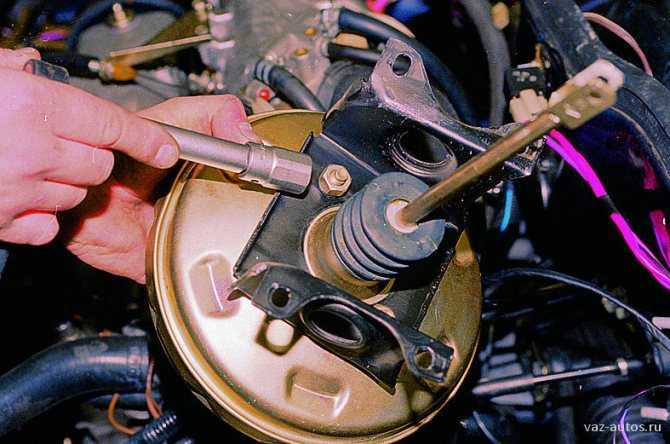

Самостоятельная замена вакуумного усилителя тормозов ВАЗ 2109

Чтобы провести самостоятельную замену понадобится иметь в наличии набор рожковых и торцовых ключей с размерами 10, 13 и 17, а также новое устройство.

Инструкция по замене вакуумного усилителя тормоза:

1.  Отключите от тормозной педали шток, который идет от ВУТ.
2.  Открутите от усилителя тормозной цилиндр, который расположен в моторном отсеке.
3.  Далее необходимо снять цилиндр с вакуума, для этого можно открутить все трубки, проходящие от тормозного цилиндра к кузову, или же устранить одну гайку на «10».
4.  Отсоедините шланг, идущий от клапана усилителя к впускному коллектору.
5.  Используя кардан, отсоедините от кузова кронштейн крепления.
6.  ВУТ прикреплено к кузову автомобиля при помощи четырех гаек на «13».
7.  После снятия устройства, поставьте кронштейн креплений на новый усилитель, открутив две гайки на «17», а затем установите его на автомобиль.

Выполнив эту несложную процедуру, вы застрахуете себя и своих родных от непредвиденных ситуаций, возникающих из-за поломки ВУТ ВАЗ 2109.

Тормозная система ВАЗ-2109. Устройство тормозной системы ВАЗ-2109

Тормозная система ВАЗ-2109 двухконтурная тормозная система. Гидравлический привод. Давление в нем достаточно большое, поэтому необходимо использовать шланги с надежным армированием и металлическими трубками. Разумеется, их состояние нужно поддерживать на должном уровне, чтобы не было утечки жидкости. Но преимущество используемой на автомобиле системы в том, что при обрыве одного из шлангов торможение все равно будет осуществляться двумя колесами. Таким образом, аварийной ситуации удастся избежать. В крайнем случае можно использовать стояночный тормоз.

Главный тормозной цилиндр

ГТЦ является самым важным, так как именно он создает необходимое давление в трубках. Он состоит из поршня, который перемещается в полости цилиндра по идеально ровной поверхности. В качестве уплотнителей используются резиновые кольца, которые при проведении ремонта необходимо заменять. Тормозная система автомобиля ВАЗ-2109 имеет высокую эффективность, во многом она обеспечивается за счет использования надежных элементов.

Особое внимание следует уделять тормозной жидкости при эксплуатации автомобиля. Ни для кого не секрет, что он слишком агрессивен, содержит много присадок, обеспечивающих стабильную работу. Обратите внимание, что сжатие вызывает повышение температуры жидкости, следовательно, изменяется ее вязкость. Использование добавок позволяет избавиться от этого эффекта. Один минус — дополнительные компоненты со временем испаряются. Опытные мастера рекомендуют заменять жидкость в системе не реже одного раза в два года.

Вакуумный усилитель

Если вы знаете тормозную систему ВАЗ-2109, то вы видели, что на брандмауэре (между кабиной и моторным отсеком) есть большая, цилиндрической формы, емкость с которой связана ГТЦ. Также от этой емкости идет шланг к карбюратору (если на автомобиле используется такая система впрыска топлива). Это вакуумный усилитель тормозов.

Служит для облегчения управления автомобилем. С его помощью в несколько раз снижается усилие, прилагаемое к педали, для того, чтобы остановить машину. Комфорт и безопасность вам обеспечены. Чтобы оценить все преимущества использования этого устройства, попробуйте покататься на старых «Жигулях», у которых нет вакуумного усилителя. Разница просто колоссальная — все движения колодок отдают ударами по педали, а эффективность торможения крайне низкая.

Суппорты тормозные

На переднюю ось устанавливаются суппорта, которые плотно прижимают колодки к поверхности диска. При ремонте тормозной системы ВАЗ-2109 замену суппортов производят крайне редко, так как они имеют большой ресурс. Это устройство состоит из алюминиевого корпуса, в котором имеется отверстие для подключения к трубке с помощью шланга. Рядом находится отверстие, в которое вкручивается ниппель, используемый для прокачки системы. Внутри находится стальной поршень. Именно он приводит в движение колодки.

Крепление переднего суппорта производится к ступице колеса двумя болтами. Не нажимайте педаль тормоза при выполнении работ, если передние колодки сняты. Это приведет к выступанию поршня из корпуса. Собрать после этого не получится. Задняя тормозная система ВАЗ-2109 немного проще. В нем используется суппорт, но он выполнен в виде цилиндра, по обеим сторонам которого расположены поршни. С их помощью происходит разведение подушечек в стороны.

Регулятор давления

Этот элемент позволяет сделать тормозную систему более эффективной. Ни для кого не секрет, что весь процесс торможения осуществляется на 75% передних колес. А остальные — обратно. Но это ориентировочное значение, оно зависит от многих параметров. Например, на него влияет степень загрузки автомобиля, а также интенсивность торможения. Поэтому для эффективной работы необходимо, чтобы тормозная система ВАЗ-2109 самостоятельно регулировала усилие на суппортах передних и задних колес.

С помощью этого простого механизма снижается давление в трубке, по которой жидкость подается на заднюю ось автомобиля. Крепление производится к задней балке с помощью кронштейна. При проведении ремонта резьбовые соединения необходимо предварительно обработать проникающей смазкой. Чтобы открутить концы трубок, потребуется использовать специальный ключ. Его можно купить в автомагазинах, он обжимной. В отличие от рожкового дерева или вигглов, не облизывает лица.

Трос ручника

Можно даже сказать, что это второстепенный элемент всей системы, так как, к сожалению, не все автомобилисты пользуются стояночным тормозом. Поэтому не стоит следить за состоянием этого узла, без которого тормозная система ВАЗ-2109покажется неполным. Причиной тому является привычка устанавливать машину на скорость. А зимой такая привычка пригодится, ведь может случиться так, что колодки примерзнут к барабану. В начале движения весь механизм в задних барабанах может просто развалиться.

Но часто стояночный тормоз необходим. Не каждый может его правильно настроить. Работы желательно вести на яме или подъемнике, так удобнее. Сначала поднимите рычаг стояночного тормоза на два щелчка. Затем с помощью ключей и проникающей смазки ослабьте контргайку. Вторым регулировочной гайкой затягиваем трос. Опустите рычаг и проверьте, касаются ли барабаны колодок. Если нет, то настройка правильная.

Замена трубок и шланга

При выполнении данной работы используйте специальный обжимной ключ на 8, о котором говорилось выше. Также необходимо купить в магазине медные колодки. Старое использование запрещено, так как они деформируются и не смогут обеспечить герметичность. Всего тормозная система ВАЗ-2109 имеет три гибких трубки – для соединения передних суппортов и для соединения усилителя с контуром задних колес.

При замене шланга необходимо полностью слить жидкость. Для этого откручиваем штуцеры на каждом из суппортов. В месте соединения гибкой и жесткой трубок монтируется металлическая скоба, которая крепит их к скобе на корпусе. Также шланги крепятся к амортизатору с помощью резинового уплотнителя. В месте соединения шланга с металлической трубкой и опорой необходимо установить медные шайбы для уплотнения.

Замена тормозной жидкости

Замена жидкости в системе производится по плану, как указано выше, каждые два года. Но если тормозная система ВАЗ-2109 ремонтируется, устанавливаются новые трубки или шланги, то необходимо долить жидкость и провести прокачку. Для этого собираем все элементы, заливаем жидкость в расширительный бачок. Прокачка осуществляется от самого дальнего колеса — заднего правого. И продвигайтесь по мере приближения к переднему левому, ближайшему к тормозному цилиндру. Чтобы не запутаться в первый раз, тормозная схема ВАЗ-2109Вам поможет.

Нужна небольшая емкость, в которую заливают тормозную жидкость. Также нужно использовать небольшой кусок прозрачного шланга. Если нет подходящего, то на время ремонта одолжить у системы очистки лобового стекла. Используйте его для управления воздухом, выходящим из системы через пузырьки. Помощник сидит на месте водителя, он должен нажимать на педаль и удерживать ее в крайнем положении. В это время вы откручиваете воздушную заслонку и выпускаете воздух. Однако при любой неисправности ВАЗ-2109тормозной системы необходимо провести прокачку – это обеспечит эффективность работы.

Сменная колодка

Впрочем, это самое простое, на что можно рассчитывать при обслуживании. К сожалению, на ВАЗ-2109 не предусмотрен контроль износа колодок, поэтому его следует производить визуально. Для проведения замены нужно снять колесо, предварительно подняв ремонтную сторону. После этого отвинтите один болт крепления суппорта и сдвиньте переднюю часть его, освобождая доступ к колодкам, которые просто снимите. Устройство ВАЗ-2109тормозная система такова, что полностью снимать опору не нужно. Установить новые колодки сразу не получится. Сначала нужно с помощью крепления протолкнуть поршень суппорта, чтобы увеличить зазор от него до поверхности диска.

Гидравлические тормоза с ABS Тренажерное оборудование: NTP Centr

Отзывы

Еще не проверено

Производитель

NTP Centr

Языки контента

Английский , Русский

Сертификационные этикетки

Гарантия

12

Код производителя

НТЦ-15. 41.1

Тормоза

Добавить в список котировок

Написать отзыв

Запрос котировок

• Описание
• Характеристики
• Загружаемые документы
• Атрибуты

Стенд содержит тормозной механизм ВАЗ-2109 в том числе передний тормозной механизм ВАЗ-2106 (с двумя рабочими цилиндрами), передний колесный тормозной механизм ВАЗ-2109 (с одним рабочим цилиндром), задний колесный тормозной механизм , главный тормозной цилиндр с вакуумным усилителем, гидравлический тормозной механизм с АБС ВАЗ-2118.

Манометры для измерения давления в рабочих цилиндрах и в обеих камерах главного цилиндра, вакуумметр для измерения разрежения в вакуумной камере усилителя и динамометр для измерения усилия на педали тормоза, формируемого специальным нагрузочным устройством, устанавливаются на лобовой панели стойка.

Датчики скорости вращения колес расположены возле двух модулирующих шкивов на панели. Можно задать скорость для одного из них и относительный коэффициент скольжения для другого. Для каждого из входных блоков АБС с помощью переключателей на панели можно выбрать один из датчиков, установленных возле первого или второго шкива. Эта операция устанавливает коэффициент скольжения колес.

В центральной части панели расположена схема тормозной системы, на которой отображается состояние каждого клапана АБС и электродвигателя поршневого насоса.

Стенд комплектуется диагностическим блоком для подключения диагностического сканера.

Система обучения поставляется с комплектом методической и технической документации для ППС.
