Ремонт ВАЗ 1111 (Ока) : Технические характеристики

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
  3. Технические характеристики

Параметр

ВАЗ-1111

ВАЗ-11113

Общие данные

Число мест

4

Число мест при сложенном заднем сиденье

2

Полезная масса, кг

340

Масса перевозимого груза, кг:



водитель и три пассажира

40

водитель и пассажир (при сложенном заднем сиденье)

190

Снаряженная масса автомобиля, кг

635

645

Разрешенная максимальная масса, кг

975

985

Габаритные размеры автомобиля при снаряженной массе и статическом радиусе шин 237 мм

см. подраздел 1.1.

Дорожный просвет автомобиля при разрешенной максимальной массе и статическом радиусе шин 237 мм, не менее, мм:



до подрамника

150

до масляного картера двигателя

170

Наименьший радиус поворота по оси следа внешнего колеса, м

4,8

Максимальная скорость с водителем и одним пассажиром, км/ч

120

130

Время разгона с места с водителем и одним пассажиром до 100 км/ч, c

30

24

Максимальный подъем, преодолеваемый автомобилем при разрешенной максимальной массе, не менее, %

30

Тормозной путь автомобиля при разрешенной максимальной массе со скорости 80 км/ч на горизонтальном участке сухого ровного асфальтированного шоссе, не более, м:



при использовании рабочей тормозной системы

38

при аварийном срабатывании (только одного из контуров)

85

Полная масса буксируемого прицепа, кг:



не оборудованного тормозами

200

оборудованного тормозами

400

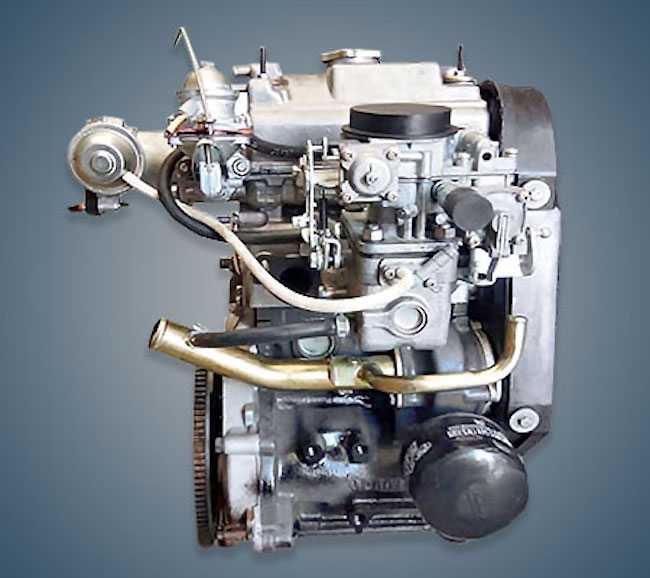

Двигатель

Модель

ВАЗ-1111

ВАЗ-11113

Тип

Четырехтактный, бензиновый, карбюраторный

Число и расположение цилиндров

Два, рядное

Диаметр цилиндра / ход поршня, мм

76 / 71

82 / 71

Рабочий объем, л

0,65

0,75

Степень сжатия

9,9

Номинальная мощность при частоте вращения коленчатого вала 5000 мин–1 по ГОСТ 14846–88 (нетто), кВт (л. с.)

20,7 (28,2)

23,5 (32,0)

Максимальный крутящий момент при частоте вращения коленчатого вала 3000 мин–1 по ГОСТ 14846–88 (нетто), Н·м (кгс·м)

44,0 (4,5)

52,3 (5,33)

Направление вращения коленчатого вала

Правое

Минимальная частота вращения коленчатого вала в режиме холостого хода, мин–1

820–900

Порядок работы цилиндров

1–2

Массовая доля окиси углерода (СО) в отработавших газах в режиме холостого хода, не более, %

1,5

Система питания

Карбюратор

1111-1107010

11113-1107010

Топливный насос

Диафрагменного типа, с сетчатым фильтром и рычагом ручной подкачки топлива

Воздушный фильтр

Со сменным сухим фильтрующим элементоми ручной сезонной регулировкой

Трансмиссия

Сцепление

Однодисковое, сухое, с диафрагменной пружиной

Привод сцепления

Тросовый, беззазорный

Коробка передач

Механическая, четырехступенчатая, с синхронизаторами на всех передачах переднего хода. Главная передача цилиндрическая, косозубая. Дифференциал конический, двухсателлитный

Передаточные числа передач:



первой / второй / третьей / четвертой / заднего хода

3,7 / 2,06 / 1,27 / 0,90 / 3,67

главной

4,54

4,1

Привод передних колес

Наружный и внутренний шарниры равных угловыхскоростей (ШРУСы), соединенные валами

Ходовая часть

Передняя подвеска

Независимая, с телескопическими гидравлическими амортизаторными стойками, с цилиндрическими пружинами, нижними поперечными рычагами, растяжками и стабилизатором поперечной устойчивости

Задняя подвеска

С цилиндрическими пружинами, гидравлическими амортизаторами двухстороннего действия и продольными рычагами, упруго соединенными поперечной балкой

Колеса

Дисковые, штампованные

Размер обода

4В–12Н2

Шины

Радиальные, низкопрофильные, камерные или бескамерные

Размер шин

135/80 R12 или 145/80 R12
(Устанавливаются по комплектации)

Рулевое управление

Рулевой механизм

Шестерня–рейка

Рулевой привод

Две тяги с шарнирами со стороны рулевого механизма и шаровыми шарнирами со стороны поворотных рычагов

Тормозная система

Рабочая тормозная система:



передний тормозной механизм

Дисковый, с подвижным суппортом и автоматической регулировкой зазора между диском и колодками

задний тормозной механизм

Барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном

Тормозной привод

Гидравлический, двухконтурный, с диагональным разделением контуров, вакуумным усилителем и регулятором давления

Стояночный тормоз

Ручной, с тросовым приводом на колодки задних тормозных механизмов

Электрооборудование

Схема электрооборудования

Однопроводная, отрицательный полюс источников питания соединен с “массой”. Номинальное напряжение 12 В

Аккумуляторная батарея

6СТ–36А емкостью 36 А·ч или 6СТ–44А емкостью 44 А·ч

Генератор

37.3701 переменного тока, с встроенным выпрямителем и электронным регулятором напряжения

Стартер

39.3708 дистанционного управления, с электромагнитным включением и муфтой свободного хода

Датчик момента искрообразования

5520.3706 с центробежным автоматом и вакуумным регулятором угла опережения зажигания

Коммутатор зажигания

3620.3734, 72.3734, 76.3734, К563.3734, HIM-52, RT1903, PZE4020

Катушка зажигания

29. 3705 или 3012.3705 с двумя высоковольтными выводами

Свечи зажигания

А17ДВР, А17ДВРМ, FE65PR, FE65CPR

Выключатель зажигания

2108-3704005-40 или KZ813 с блокировкой от повторного включения стартера и встроенным противоугонным устройством

Кузов

Модель

1111

Тип

Трехдверный, хэтчбек

Скачать информацию со страницы


↓ Комментарии ↓





1. Описание автомобиля
1.0 Описание автомобиля 1.1 Внешний вид 1. 2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения

2. Требования безопасности
2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя

3. Техническое обслуживание
3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3. 9 Снятие и установка воздушного фильтра

4. Хранение автомобиля
4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения

5. Ходовая часть
5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска

6. Рулевое управление
6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги

7. Тормозная система
7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз

8. Электрооборудование
8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8. 7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения

9. Кузов
9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель

10. Двигатель и его системы
10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов

11. Трансмиссия
11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес

12. Приложения
12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля

Технические характеристики ВАЗ 1111 Ока Хетчбэк 11113-01 MT (35 л.с.)

  • Модель: ВАЗ (Lada) 1111 Ока
  • Модификация: 11113-01 MT (35 л.с.) Механика
  • Года выпуска: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008
  • Кузов: Хетчбэк
  • Привод: Передний

Размеры, масса, клиренс и объем багажника ВАЗ (Lada) 1111 Ока Хетчбэк 11113-01 MT (35 л.с.)

Длина, мм3200
Ширина, мм1420
Высота, мм1400
Колёсная база, мм2180
Колея передняя, мм1210
Колея задняя, мм1200
Диаметр разворота, м9
Нагрузка на переднюю/заднюю ось, кг
Количество мест в салоне4
Погрузочная высота, мм
Снаряженная масса, кг645
Грузовой отсек (длина x ширина x высота), мм
Размер колёс
Дорожный просвет/клиренс, мм150
Объем багажника максимальный, л630
Объем багажника минимальный, л210
Объём грузового отсека, м3
Полная масса, кг975
Грузоподъёмность, кг

Двигатель

Тип впускаКарбюратор
Тип двигателяБензиновый
Объем двигателя, см3749
Мощность двигателя, л. с.35
Обороты максимальной мощности, об/миндо 5 600
Максимальный крутящий момент, Н*м52
Газораспределительный механизм
Расположение цилиндровРядный
Количество цилиндров2
Степень сжатия
Диаметр цилиндра,мм82
Количество клапанов на цилиндр2
Диаметр цилиндра и ход поршня, мм
Ход поршня,мм71
Расположение двигателя
Тип наддува
Обороты максимального крутящего момента,об/миндо 3 200

Коробка

Тип КППМеханика
Количество передач4

Какое топливо (бензин / дизель) заливать и средний расход на 100 км ВАЗ (Lada) 1111 Ока Хетчбэк 11113-01 MT (35 л.

с.)

Марка топливаАИ-92
Расход топлива в городе на 100 км, л7,4
Расход топлива на трассе на 100 км, л5
Расход топлива в смешанном цикле на 100 км, л6,8
Экологический стандарт
Объём топливного бака, л30
Разгон до 100 км/ч, сек24
Максимальная скорость, км/ч130
Запас хода, кмот 410 до 600

Подвеска

Передняя подвескаАмортизационная стойка
Задняя подвескаВинтовые пружины

Тормозная система

Передние тормозаДисковые
Задние тормозаБарабанные

ВАЗ 1111 Ока 0.65 (29 л.с., бензин, 1990 г.)

хэтчбек (лифтбэк, фастбэк), 3 двери, 4 места, габариты: 3200,00 мм x 1420,00 мм x 1400,00 мм, масса: 635 кг, объем двигателя: 649 куб. см, 2 цилиндра, 2 клапана на цилиндр, максимальная мощность: 29 л.с. при 5600 об/мин, максимальный крутящий момент: 44 Нм при 3400 об/мин, разгон (0-100): 30,00 с, максимальная скорость: 120 км/ч, передачи (ручная/автоматическая) : 4 / -, тип топлива: бензин, расход топлива (городской/загородный/смешанный): 6,0 л / 5,5 л / -, шины: 135/80 R12

900 10
Производитель ВАЗ
Серия 1111 Ока
Модель 0,65
Первый год выпуска 1990
Последний год выпуска 1996
9 0006 975 кг (килограммы)
2149,51 фунтов (фунтов)
Тип кузова Хэтчбек (лифтбек, фастбэк)
Количество дверей 3 (три)
Количество мест 4 (четыре)
Колесная база 2180,00 мм (миллиметров)
7,15 футов (футов)
85,83 дюймов (дюймов)
2,1800 м (метров)
Передняя гусеница 1210,00 мм (миллиметров)
3,97 фута (фута)
47,64 дюйма (дюймы)
1,2100 м (метры)
Задняя гусеница 1200,00 мм (миллиметры)
3,94 фута (фута)
47,24 дюйма (дюйма)
1,2000 м (метры)
Длина 3200,00 мм (миллиметры)
10,50 футов (футов)
125,98 дюймов (дюймов)
3,2000 м (метров)
Ширина 1420,00 мм (миллиметров)
4,66 футов (fe et)
55,91 дюйма (дюймы)
1,4200 м (метры)
Высота 1400,00 мм (миллиметров)
4,59 фута (фута)
55,12 дюйма (дюйма)
1,4000 м (метра)
Минимальное пространство багажника/багажника вместимость 210,0 л (литров)
7,42 фута 3 (куб. футов)
0,21 м 3 (кубические метры)
210000,00 куб. см (кубические сантиметры)
Максимальный объем багажного отделения 650,0 л (литров)
22,95 фута 3 (куб. футов) 9 0059 0,65 м 3 (куб.м)
650000,00 см3 (куб. сантиметры)
Снаряженная масса 635 кг (килограммы)
1399,94 фунта (фунты)
Максимальный вес
Вместимость топливный бак 30,0 л (литров)
6,60 британских галлонов (британских галлонов)
7,93 галлонов США (галлонов США)
90 010 90 010
Тип топлива бензин
Тип топливной системы карбюратор
Расположение двигателя поперечное, переднее
Объем двигателя 649 куб.см 005 Тип аспирации без наддува
Степень сжатия 9,90 : 1
Расположение цилиндров рядный/прямой двигатель
Количество цилиндров 2 (два)
Клапанов на цилиндр 2 (два)
Отверстие (диаметр цилиндра) 78,00 мм (миллиметры)
0,26 фута (фута)
3,07 дюйма (дюйма)
0,0780 м (метра)
Ход (длина хода поршня) 68,00 мм (миллиметров)
0,22 фута (фута)
2,68 дюйма (дюйма)
0,0680 м (метра)
90 006 30,00 с (секунд)
Максимальная мощность 29 л. с. (лошад. мощность)
21,6 кВт (киловатт)
29,4 пс (метрическая лошадиная сила)
Максимальная мощность генерируется при 5600 об/мин (оборотов в минуту)
Максимальный крутящий момент 90 007 44 Нм (ньютон-метры)
4,5 кгм (килограмм метров)
32,5 ft-lb (фут-фунт)
Максимальный крутящий момент достигается при 3400 об/мин (оборотов в минуту)
Разгон от 0 до 100 км/ч
Максимальная скорость 120 км/ч (километров в час)
74,56 миль/ч (миль в час)
Расход топлива (городской) 6,0 л/100 км (литров) на 100 км)
1,32 британских галлона/ 100 км (британских галлонов на 100 км)
1,59 галлона США/100 км (галлонов США на 100 километров)
39,20 миль на галлон (миль на галлон)
10,36 миль на галлон (мили на литр)
16,67 км/л (километров на литр)
Расход топлива (загородный) 5,5 л/100 км (литров на 100 км)
1,21 британских галлона/100 км (британских галлонов на 100 км)
1,45 галлона США/100 км (галлонов США на 100 км)
42,77 миль на галлон (миль на галлон)
11,3 0 миль на литр)
18,18 км/л (километров на литр)
Расход топлива (смешанный)
Тип трансмиссии механическая
Количество механических передач 900 07 4 (четыре)
Тип привода передний привод (FWD )
Тип рулевого управления Реечный
Тип гидроусилителя руля
Диаметр поворотной окружности 9,20 м (метры)
30,18 фута (фута)
362,20 дюйма (дюйма)
90 010
Тип передней подвески — амортизаторная стойка/демпфер
Тип задней подвески — пружины
Тип передних тормозов Дисковые
Тип задних тормозов Барабан
АБС (антиблокировочная система тормозов) )
Размер обода
Код шины 135/80 R12
9 0006 — 18 % 9 0005 90 005
Колесная база
Передняя гусеница — 20 %
Задняя гусеница — 20%
Длина — 29%
Ширина — 20%
Высота — 7%
Минимальный объем багажника/загрузочного пространства — 53 %
Максимальный объем багажника — 53 %
Снаряженная масса — 55 %
Максимальный вес — 50%
Емкость топлива бак — 51%
Объем двигателя — 71%
Максимальная мощность — 82%
Максимальный крутящий момент — 83%
Разгон от 0 до 100 км/ч ч + 193%
Максимальная скорость — 40%
Расход топлива (городской) — 40%
Расход топлива (за городом) — 11%

характеристики и дизайн легендарной малолитражки

Дата:
