Схема предохранителей ВАЗ 1111 / 11113 Ока » Схемы предохранителей, электросхемы автомобилей

№	А	Функция/компонент
1	16	Электродвигатель вентилятора отопителя, Реле (обмотка) и датчик включения электродвигателя вентилятора системы охлаждения двигателя, Реле (обмотка) включения обогрева заднего стекла, Электродвигатели очистителя и омывателя заднего стекла, омывателя ветрового стекла
2	8	Электромагнитный клапан карбюратора, Реле и электродвигатель очистителя ветрового стекла, Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота), Контрольная лампа указателей поворота, Задние фонари (лампы света заднего хода), Обмотка возбуждения генератора (при пуске двигателя), Контрольная лампа воздушной заслонки карбюратора, Реле-прерыватель и контрольная лампа стояночной тормозной системы и недостаточного уровня тормозной жидкости, Контрольная лампа давления масла, Контрольная лампа разряда аккумуляторной батареи, Указатель температуры охлаждающей жидкости, Указатель уровня топлива с контрольной лампой резерва
3	8	Левая фара (дальний свет), Контрольная лампа дальнего света фар
4	8	Правая фара (дальний свет)
5	8	Левая фара (ближний свет)
6	8	Правая фара (ближний свет)
7	8	Левая фара (габаритный свет), Левый задний фонарь (габаритный свет), Фонари освещения номерного знака, Контрольная лампа габаритного света
8	8	Правая фара (габаритный свет), Правый задний фонарь (габаритный свет), Лампа освещения комбинации приборов, Лампа освещения прикуривателя
9	16	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации, Элемент обогрева заднего стекла и реле (контакты) его включения
10	16	Электродвигатель вентилятора системы охлаждения двигателя и реле (контакты) его включения, Звуковой сигнал, Штепсельная розетка для переносной лампы, Плафон освещения салона, Задние фонари (лампы стоп-сигнала). Прикуриватель

• Электродвигатели моторедукторов очистителей ветрового и заднего стекол защищены встроенными автоматическими биметаллическими предохранителями многоразового действия.
• Не защищены цепи заряда аккумуляторной батареи, зажигания и пуска двигателя, реле дальнего и ближнего света фар.
• Лампа противотуманного света в заднем фонаре защищена отдельным предохранителем (8 А) в жгуте проводов около выключателя.
• Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения и т.п.) подключаются через реле.

С левой стороны под панелью приборов установлен блок из пяти одинаковых реле (90.3747-10 / 113.3747-10 / 2105-3747210-20), управляющих включением: электровентилятора радиатора двигателя, ближнего света фар, дальнего света фар, стартера и обогрева заднего стекла.

1. Реле аварийной сигнализации и указателей поворота (494. 3747 / 2105-3747010-01) — расположено за комбинацией приборов
2. Реле переднего стеклоочистителя (РС-514 (2101-5205150)) — расположено под обивкой левой боковины
3. Реле контрольной лампы стояночного тормоза (РС-492 (2101-3803150)) — расположено за комбинацией приборов, рядом с реле указателей поворота
4. Дополнительное реле (90.3747-10 / 113.3747-10 / 2105-3747210-20)
5. Реле зажигания (90.3747-10 / 113.3747-10 / 2105-3747210-20) — закреплено саморезом изнутри панели приборов

GPVN.RU / Автомобили ВАЗ / 110 / ВАЗ 21108 Премьер

Фото ВАЗ 21108 Премьер По сути — это ВАЗ 21103, удлиненный на 175 миллиметров. Все удлинение машины пришлось на заднюю дверь, так что в выигрыше оказались только пассажиры заднего сиденья. Там можно сидеть, распрямив ноги. Кроме увеличенных размеров, 21108 отличает дополнительная шумоизоляция; встроенные в ручки задних дверей клавиши управления стеклоподъемниками; дополнительные фонарики. Но все-таки главный козырь этой машины — ручная сборка с системой персональной ответственности, обеспечивающая высокое качество. По заказу могут быть установлены двигатель 21124 (1,6 литра), гидроусилитель руля, кондиционер, кожаный салон, люк в крыше и многое другое. Машина производится фирмой «СуперАвто». Характеристика ВАЗ 21108 Премьер Автомобиль ВАЗ 21108 Премьер Выпуск мелкосерийно Кузов Тип кузова седан Число мест 5 Число дверей 4 Габариты Длина, мм 4440 Ширина, мм 1676 Высота, мм 1424 Колесная база, мм 2665 Колея колес спереди, мм 1400 Колея колес сзади, мм 1370 Снаряженная масса, кг 1100 Полная масса, кг 1525 Полезная нагрузка, кг 425 Объем багажника, л 450 Двигатель Модель двигателя 2112 Тип двигателя L4 Объем двигателя, см³ 1500 Мощность, л. с./об.мин 92/5600 Крутящий момент, Н·м/об.мин 130/3600 Наддув — Клапанов на цилиндр 4 Расположение клапанов и распределительного вала верхнеклапанный с верхним расположением распределительного вала Компоновка двигателя спереди, поперечно Скорость Максимальная скорость, км/ч 170 Разгон до 100 км/ч, с 13 Топливо Расход, л/100 км 6 (90 км/ч) КПП Механическая 5 Автоматическая — Подвеска Передняя Макферсон Задняя продольный рычаг Тормоза Передние дисковые Задние барабанные Автомобильный справочник. При использовании материалов сайта в любых целях активная ссылка на GPVN.RU обязательна. 2005-2011 © GPVN.RU

История ВАЗ 1111

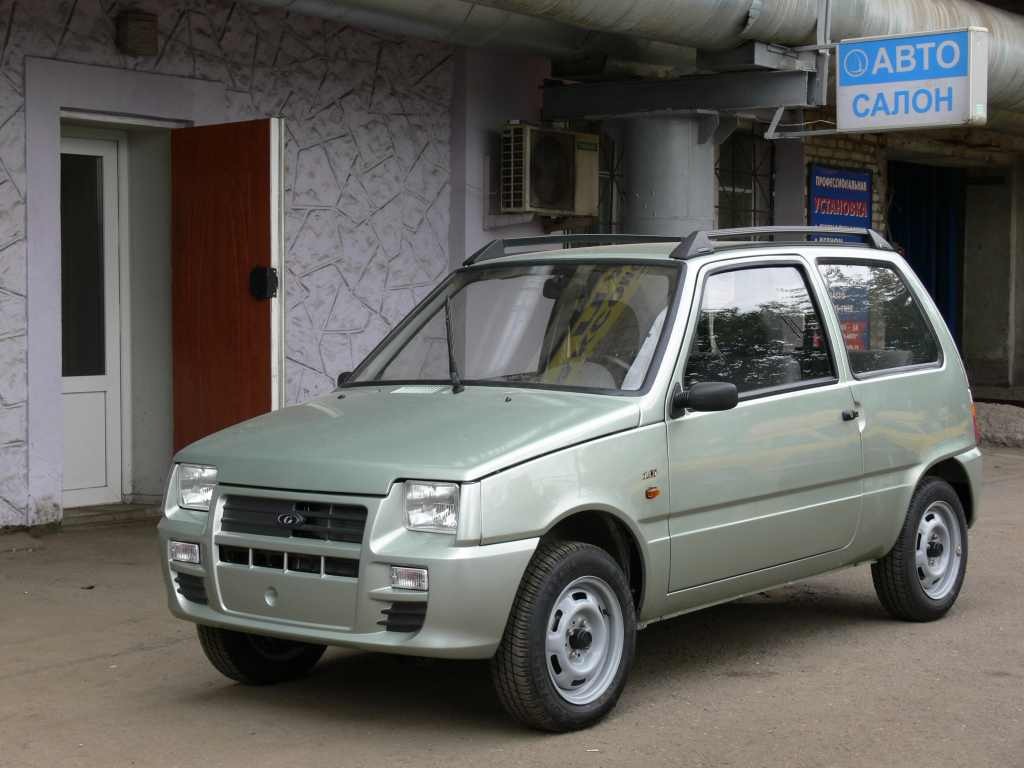

ВАЗ-1111 Ока — городской автомобиль, разработанный в России в 1988 году на АвтоВАЗе с двухцилиндровым двигателем SOHC рабочим объемом 750 куб.см. Автомобиль разработан АвтоВАЗом, но так и не поступил там в серийное производство. Вся продукция поставлялась на завод СеАЗ в Серпухове и ЗМА в Набережных Челнах (ранее принадлежавший КАМАЗу, ныне принадлежащий СеверстальАвто). Были планы начать производство на новом заводе в Елабуге, которые так и не были реализованы. Автомобиль также производится в Азербайджане Гянджинским автозаводом).

Название происходит от реки Оки в России, на которой расположен Серпухов.

Этот чрезвычайно дешевый, легкий и простой автомобиль взял на себя шлейф ЗАЗ Запорожец, изгоя автомобильной промышленности СССР. Запорожец был разработан в 1975 году как «народный автомобиль» и почти десять лет служил своему предназначению как бюджетный транспорт и повод для жестоких шуток. Была только одна советская машина попроще, и это была спецмашина для инвалидов СЖД. Изначально, когда инженеры Серпуховского завода придумали проект «Оки», они обратились к вазовским коллегам.

Крошечный автомобиль должен был стать заменой СЖД и имел простой мотоциклетный двигатель. Андрей Розов, один из ведущих инженеров ВАЗа, спроектировал новый с нуля, но затем было принято решение внедрить вместо него «разрезанный пополам» 4-цилиндровый двигатель ВАЗ 2108. Это был 1983 год, и первый советский переднеприводный автомобиль 2108 был готов выйти на рынок; так инициатива «Ока» быстро стала очередным проектом «народного автомобиля», тем, который «по карману каждому заводскому инженеру».

Вдохновением для Юрия Верещагина, дизайнера экстерьера ВАЗа, создавшего Оку, стал японский Daihatsu Cuore. Жестко ограниченный спецификациями проекта, он делал свою работу, не веря в то, что машина дойдет до серийного производства.

Тем не менее, его сравнительно удовлетворительные технические характеристики и низкая цена (на данный момент он продается примерно за 3500 долларов) позволили ему сделать плодотворную карьеру в неспокойные годы.

По состоянию на 2006 год распространяется четыре версии Оки: базовая ВАЗ 11113 Ока производства ЗМА (Набережные Челны) или завода СеАЗ (33 л.с., 125 км/ч макс., 3,2 л на 100 км), «кастомная ВАЗ 11301 Астро (49л.с.) и ВАЗ 11113-27 Toyma — малолитражка коммерческого использования с грузовым отсеком вместо двух задних сидений.

В своей очевидной роли городского автомобиля «Ока» считается крайне немодной и является явным свидетельством невозможности купить что-либо дороже. Тем не менее, он широко используется местными службами доставки. Его маневренность на дороге и скорость разгона (весьма удивительная для его привлекательности) не позволили ему занять место Запорожца в фольклоре (который находит свое удовольствие в неуклюжести и медленной скорости первого).

Однако его небольшие размеры и вес порождают множество забавных (и часто правдивых) историй о том, как несколько мужчин уносят Оку с места стоянки.[править]

Как и его собратья VW Beetle, он часто привлекает настроения владельца, поэтому различные доработанные и тюнингованные версии неизбежно выставляются на местных фестивалях экзотических автомобилей.

На 2007 год заводом-изготовителем запланирован рестайлинг; это не повлияет ни на что, кроме кузова, освещения, дизайна интерьера и функций. Сообщается, что у Оки-2 и Оки-3, концепт-каров Lada, которые разрабатываются годами, нет никаких положительных перспектив.

С 2007 года американская компания Oka Auto USA, базирующаяся в Лас-Вегасе, штат Невада, предлагает электрические автомобили Okas для рынка электромобилей в США (NEV) под названием Oka NEV ZEV. Чтобы соответствовать правилам NEV, скорость электрической Оки ограничена 25 милями в час.
