• Регулировка карбюратора ВАЗ: 2104, 2105, 2106, 2107, 2121, 21213

Регулировка карбюратора ВАЗ может потребоваться в различных случаях: после его ремонта, после ремонта газораспределительного механизма, системы зажигания и даже смены загрязненного воздушного фильтра. Еще одной причиной является переход на зимние условия эксплуатации автомобиля или, наоборот, на летнюю эксплуатацию. Следует иметь в виду, что правильно и точно отрегулировать карбюратор ВАЗ можно только при помощи специального прибора – газоанализатора.

Такой прибор имеется в распоряжении работников СТО, выполняющих работы по ремонту и регулировке карбюраторов.

А как отрегулировать карбюратор ВАЗ своими руками без специальных приборов? Перед началом регулировки карбюратора ВАЗ-2106, равно как и для регулировки карбюратора ВАЗ-2104, необходимо выполнить несколько обязательных условий. Первое: газораспределительный механизм двигателя должен быть исправен и отрегулированы зазоры его клапанов. Второе: работы должны выполняться с исправной системой зажигания и установленными новыми или полностью рабочими свечами. Третье немаловажное условие – сам карбюратор Озон должен быть исправен, очищен и отрегулирована его поплавковая камера.

Регулировка уровня топлива в поплавковой камере показана в видеоролике автолюбителя Константина Овчинникова из Украины.

Собственно регулировка карбюратора ВАЗ-2105 заключается в настройке устойчивых оборотов холостого хода в заданном диапазоне. Особенностью карбюраторов Озон является автономная система холостого хода, то есть подача топлива в двигатель на этом режиме осуществляется в обход дроссельных заслонок. Регулировка оборотов холостого хода выполняется при помощи винтов количества топливной смеси (1) и качества топливной смеси (2).

Она должна выполняться на двигателе, прогретом до рабочей температуры (порядка 80 град.). Это можно сделать и в процессе настройки карбюратора. На неработающем двигателе оба винта заворачиваются до упора, а затем винт количества смеси отворачивается на 3 оборота, а винт качества смеси на 4-5 оборотов. Запускается двигатель и винтом количества (закручивая или откручивая его) выставляются обороты двигателя в районе 800 об/мин. Лучше, если эту величину можно определить с помощью стробоскопа или тахометра на приборной панели. После этого, закручивая винт качества смеси (тем самым, обедняя топливо-воздушную смесь) определяем при каком положении обороты двигателя начинают падать и становятся неустойчивыми. От этого положения отворачиваем винт качества смеси на 0,5 – 1 оборот, несколько обогащая смесь для устойчивой работы мотора на холостых оборотах. Можно попробовать перегазовать двигатель, чтобы убедиться, что обороты холостого хода остаются устойчивыми и находятся в диапазоне 800 (+50-50) об/мин.

Приведенные выше операции можно повторить 2-3 раза, чтобы убедиться в правильном результате. Вообще говоря, задачей регулировки карбюратора является устойчивая работа двигателя на соответствующих холостых оборотах при максимально обедненной топливо-воздушной смеси и, соответственно, самом низком уровне СО.

Все описанное справедливо и для регулировки карбюратора ВАЗ-2121. На автомобиле ВАЗ-2107 установлен Озон с экономайзером принудительного холостого хода, но регулировка карбюратора ВАЗ-2107 производится так же.

А вот регулировка карбюратора ВАЗ-21213 несколько отличается, т.к. на этой модели установлен карбюратор Солекс.

Новые статьи

Все

21.03.2019

Попал в яму на дороге, что делать? Кто возместит? Получить…

03.11.2016

Пора переобуваться!

28.10.2016

Одно лишение за три нарушения!

АвтоНомия 29 матра, региональная передача про автомобили

Видео обзор военных автомобилей России

АвтоНомия 22 матра, региональная передача про автомобили

➤

Как настроить карбюратор на ВАЗ-2107: какие винты крутить?

В конструкции автомобилей ВАЗ-2107 применяются барботажные, мембранно-игольчатые и поплавковые карбюраторы, главным предназначением которых является приготовление и правильное распределение топливно-воздушной смести. Последнее устройство встречается наиболее часто, поэтому в данной статье мы подробно опишем процесс его настройки, дадим полезные рекомендации, позволяющие устранить имеющиеся проблемы с запуском двигателя и его бесперебойной работой.

Конструкция поплавкового карбюратора

Как настроить карбюратор на автомобиле ВАЗ-2107? Чтобы дать исчерпывающий ответ на этот вопрос, необходимо досконально знать устройство данного узла – это позволит производить вполне осознанные действия и добиваться наилучших результатов регулировки.

Состоит конструкция карбюратора из нескольких основных элементов:

• система дозирования топливно-воздушной смеси, главным компонентом которой является камера с установленными в ней жиклерами воздуха и топлива, распылителем, диффузором и колодцем, а также эмульсионной трубкой;
• поплавковая камера, в которую по специальному каналу подается горючее;
• полностью независимая система настройки и поддержки холостого хода двигателя;
• эконостат, предназначенный для обогащения топлива определенным количеством воздуха и существенного снижения его расхода;
• отделение карбюратора, через которое отводятся картерные газы;
• дроссельная заслонка;
• переходная система между поплавковой и дозирующей камерами.

Для настройки карбюратора используются специальные винты, которые нужно подкручивать в одну или другую сторону.

Именно об этом процессе мы подробно расскажем ниже.

Подготовка карбюратора к настройке

Чтобы регулировка карбюратора смогла дать максимальный эффект, настоятельно рекомендуем предварительно выполнить следующие действия:

• удалить загрязнения с наружной части устройства, а также хорошо промыть его;
• выполнить дефектовку деталей, чтобы убедиться в отсутствии на их поверхности сколов, трещин, глубоких царапин и иных дефектов;
• очистить от загрязнений фильтрующие элементы;
• тщательно вымыть поплавковую камеру и почистить жиклеры для подачи воздуха.

Если вы полностью уверены в исправности карбюратора и хорошо очистили его от грязи, можно приступать к настройке, выполняемой в несколько этапов:

• настройка поплавкового механизма;
• отладка устройства, предназначенного для запуска двигателя;
• регулировка холостого хода.

Как настроить поплавковую камеру карбюратора

Первый этап является наиболее простым и дает возможность отрегулировать механизм поплавка. Для начала вам потребуется проверить его положение относительно крышки камеры и ее внутренних стенок. Если обнаруживаются какие-либо отклонения от нормы, их следует устранить, смещая крепежный кронштейн с небольшим физическим усилием.

После этого регулировка осуществляется таким образом:

• устанавливаем нужный забор между крышкой камеры и поплавком. В идеале он должен быть не более 1-2 миллиметров. Если выполнить настройку не удается, имеет смысл заменить вышедшую из строя иглу;
• устанавливаем требуемый промежуток между иглой и поплавковым механизмом. Он составляет 15 миллиметров. Настройка осуществляется при открытом игольчатом клапане.

Как настроить пусковое устройство карбюратора

Регулировка пускового устройства представляет собой гораздо более сложную задачу. Для ее решения без наличия соответствующего опыта вам потребуется полностью снимать карбюратор с двигателя, чтобы увеличить зазоры у заслоночных кромок для достижения нормальных показателей.

Читайте также: Как поменять цепь ГРМ на ВАЗ-2107

Если демонтировать устройство нет возможности, имеет смысл действовать в такой последовательности:

• хорошо прогреваем двигатель;
• воздушную заслонку приоткрываем примерно на треть;
• подгибаем тягу таким образом, чтобы добиться скорости вращения двигатель в 3200 оборотов в минуту;
• посредством специального винта регулируем обороты таким образом, чтобы скорость вращения была меньше приблизительно на 400 об./мин.

В процессе выполнения такой настройки необходимо закрывать отверстие под пробку, чтобы исключить разрежение воздуха под диафрагмой.

Регулировка холостого хода: последний этап настройки карбюратора

После настройки поплавковой камеры и отладки пускового устройства можно смело переходить к завершающему этапу, позволяющему отрегулировать холостой ход двигателя. Для этой цели в конструкции карбюратора предусмотрены так называемые количественный и качественный винты.

Как и в случае с отладкой пускового механизма, необходимо предварительно хорошо прогреть двигатель. После этого выполняем следующие действия:

• с помощью качественного винта устанавливаем максимальную скорость вращения двигателя;
• переходим к винту количества. Используя его, необходимо уменьшить скорость примерно на 100 оборотов в минуту. После этого запускаем силовой агрегат и продолжаем крутить винт, чтобы добиться оптимального уровня оборотов двигателя.

Правильная регулировка холостого хода дает возможность добиться стабильной работы мотора, а также исключить возможные сбои и отказы. Если же ваша цель заключается еще и в увеличении мощности, можно внести ряд изменений в конструкцию штатного карбюратора или заменить его на устройство типа Солекс, которое функционирует эффективнее.

Для тюнинга карбюратора осуществляются такие работы, как извлечение пружины с вакуумного привода, монтаж более производительных воздушных и топливных жиклеров, а также установка нового диффузора с маркировкой 4,5 (вместо стандартных 3,5). Столь простая модификация дает возможность значительно улучшить работу как самого устройства, так и двигателя авто.

» Регулировка карбюратора на ВАЗ-2104-2107

Главная » Ремонт » ВАЗ 2104 — 2107 »

Отечественный бренд ВАЗ-2107 был запущен в Тольятти в 1982 году, а 17 апреля 2012 года с конвейера сошла последняя «семёрка». За 30 лет по миру разошлось 3,1 млн. автомашин ВАЗ-2107.

Машина имеет привлекательный дизайн, скоростная, удобная по обслуживанию. Учитывая огромное количество автомобилей, эксплуатируемых простыми российскими людьми, предлагаю данную статью с личными выкладками по обслуживанию простого карбюратора – главного устройства подготовки рабочей горючей смеси.

Что такое карбюратор

Карбюратор установлен по центру двигателя под капотом автомашины «семёрка». Для очистки воздуха сверху на него помещён воздушный фильтр. Забор воздуха происходит через переднюю решётку, а также дополнительные решётки капота.

Отечественные автомобили ВАЗ имеют карбюраторы, называемые штатные:

• Вебер
• Солекс
• Озон

Все указанные типы пользуются большой популярностью у автолюбителей, долго служат, редко ломаются.

Принцип их работы во многом похож, состоит в создании горючей смеси за счёт смешивания топлива с воздухом, затем последующего распределения и равномерной подачи данной субстанции поочерёдно до цилиндров двигателя.

Имеется три основные разновидности карбюраторов: поплавковый, игольчатый, барботажный. Последний встречается весьма редко, практически не используется.

Для наглядности разберём конструкцию и функциональные характеристики самого популярного ВАЗовского карбюратора с поплавком производства фирмы «Озон».

Прежде чем приступить к изучению его устройства, необходимо понять, что исполнения данных приборов могут иметь серьёзные отличия, поэтому устанавливаются строго на определённые машины.

Главные элементы карбюратора, выполняющие работу по обеспечению, распределению горючей смеси – бензиновый, воздушный жиклёры, распылитель ВТС, диффузор, эмульсионная трубка, колодец. Все указанные изделия помещены в основную камеру дозирования.

Прежде чем начать самостоятельную очистку, стоит очень чётко понять и запомнить основное правило автослесаря: никогда не трогай тех запчастей, которые не могут сломаться.

Самостоятельная регулировка карбюратора

В автомобильном карбюраторе ВАЗ-2107 имеются две основные части: крышка и корпус. Для осуществления регулировки снимается фильтр очистки воздуха. Из жёсткого картона толщиной 1 мм ножницами вырезаю шаблон с параметрами 6,5 мм на 14 мм.

Откручиваю крышку. Максимальный уровень бензина в камере поддерживается клапаном с иглой. Игла может закрыть либо открыть специальное отверстие, куда подаётся бензин.

Держу крышку одной рукой в вертикальном состоянии, кронштейн поплавка только прикасается к подпружиненному клапану.

Шаблон подставляю снизу под поплавок. Нормативный размер от поплавка до прокладки крышки должен составить 6,5 мм плюс-минус 0,25 мм.

Если размер не соответствует — подгибанием язычка игольчатого клапана добиваюсь нужного значения.

Отводя поплавок от крышки в обратную сторону, регулирую максимальное открытое положение игольчатого клапана. Шаблон, подставленный под низ поплавка, должен показать нормативное расстояние 14 мм плюс-минус 5 мм.

Подгибая специальный упор, расположенный на кронштейне поплавка, устанавливаю нужный размер. Точная регулировка обеспечивает движение поплавка в заданных пределах 8 мм плюс-минус 0,25 мм.

Проверяю и регулирую пусковое устройство. Подготавливаю отрезок проволоки длиной 20 см, сечением 0,7-0,8 мм, вырезаю картонный шаблон толщиной 1 мм, шириной 5 мм. Прикручиваю крышку на место, до упора закрываю заслонку подачи воздуха.

Шток пускового устройства погружаю до упора. Шаблоном измеряю расстояние от стенки камеры сгорания до края воздушной заслонки. Идеальный вариант 5-5,5 мм.

Регулирую зазор открывания воздушной заслонки. Для данной операции отвёрткой снимаю защитную пластиковую пробку с регулировочного винта, его проворачиванием регулирую зазор.

Проверяю открытие дроссельной заслонки. Полностью снимаю карбюратор. До упора по часовой стрелке проворачиваю трёхплечий рычаг. Проволокой проверяю зазор, который должен быть 0,7-0,8 мм. Несоответствие устраняю подгибанием тяги либо перестановкой её в соседнее отверстие.

Регулирую привод заслонки воздуха. Карбюратор установлен в штатном положении, фильтр очистки воздуха снят.

Взявшись одной рукой за рычаг заслонки воздуха, перемещая её от себя, устанавливаю ручку вертикально. Заслонка должна также стать вертикально.

При несоответствии: одной рукой держу втулку, чтобы не провернулась, гаечным ключом размером 7 мм откручиваю винт крепления тяги. Заслонка, толкаемая пружиной, становится вертикально. Закручиваю винт.

Ставлю фильтр на карбюратор, подсоединяю все бензопроводы, тяги, провода. Регулировка выполнена, можно запускать двигатель.

Работа двигателя до и после регулировки

До проведения регулировки в работе двигателя наблюдались незначительные перебои, толчки. Из выхлопной трубы выходили продукты сгорания чёрного цвета. При длительном движении, при высоких нагрузках, на пониженных передачах расход топлива значительно возрастал.

После регулировки значительно снизилась шумность, вибрация. Двигатель работает устойчиво, заводится быстро. Повысилась мощность, лучше набирает обороты. Заметно снизился расход топлива.

Почему я регулирую карбюратор самостоятельно

Самостоятельные регулировки экономят деньги и время. Существуют виды работ, которые без специального оборудования своими руками осуществить невозможно. Но обслужить карбюратор, который не представляет сложной конструкции – мне по силам.

Поэтому я с удовольствием занимаюсь данным процессом сам, без постороннего вмешательства. После правильной регулировки возникает чувство гордости, удовлетворения за полученный результат. Моя машина работает как часы, а это приятно.

Твитнуть

Отсутствует холостой ход (ХХ) двигателя с карбюратором Озон

На двигателях автомобилей ВАЗ 2105, 2107 с карбюратором Озон отсутствие холостого хода – часто встречающаяся неисправность. Холостой ход может отсутствовать полностью (двигатель работает на ХХ только при вытянутом «подсосе» и прикрытой воздушной заслонкой карбюратора), либо обороты холостого хода прерывистые (двигатель «троит»), «плавающие» — от высоких к низким.

Причины неустойчивых оборотов холостого хода двигателей с карбюраторами Озон кроются в основном в нарушении состава топливной смеси приготавливаемой карбюратором на холостом ходу. Топливная смесь либо бедная (в связи с засорением жиклеров или нарушением топливоподачи), на ней двигатель будет глохнуть или его будет трясти, либо, наоборот, слишком богатая (карбюратор «переливает»), которая заливает свечи зажигания, приводя к их отказу.

В любом случае нормальный холостой ход двигателя будет отсутствовать.

Перечень причин приводящих к отсутствию холостого хода на двигателях автомобилей ВАЗ 2105, 2107 с карбюраторами Озон

1. Не отрегулирован холостой ход.

По каким-то причинам винты регулировки «количества» и «качества» топливной смеси карбюратора разрегулированы. Выставьте исходное положение винтов – заверните их до упора, потом выверните на полтора-два оборота и проведите регулировку холостого хода. См фото выше.

2. Засорен топливный жиклер системы холостого хода.

В следствии засорения в топливную смесь практически не поступает бензин, вызывая ее обеднение. Жиклер находится в винте-заглушке или электромагнитном клапане карбюратора Озон (в зависимости от модификации). Его необходимо извлечь, прочистить, продуть сжатым воздухом, прочистить его посадочное гнездо.

3. Засорен воздушный жиклер системы холостого хода карбюратора.

В топливную смесь поступает мало воздуха, вызывая ее обеднение и неустойчивую работу на холостом ходу. Необходимо снять крышку карбюратора, прочистить воздушный жиклер и идущий к нему канал.

4. Неисправен электромагнитный клапан карбюратора.

На модификациях карбюратора Озон с электромагнитным клапаном возможен его выход из строя. При этом запорная игла клапана перекрывает отверстие в топливном жиклере СХХ, тем самым прекращая подачу топлива на холостом ходу. Проверьте клапан, сняв с него провод на работающем двигателе, двигатель должен заглохнуть. Либо включите зажигание и снимите-наденьте наконечник провода на вывод клапана. Должен быть слышен щелчок от сработавшего клапана. Клапан может быть неисправен сам или неисправна его проводка.

Возможно засорен топливный и воздушный жиклер СХХ Озон

5. Вышел из строя запорный игольчатый клапан в поплавковой камере карбюратора.

Клапан не держит топливо, его уровень в поплавковой камере повышается, вызывая истекание из распылителей диффузоров на холостом ходу («перелив»). Топливная смесь при этом сильно переобогащается. Проверьте герметичность игольчатого клапана, проверьте и при необходимости отрегулируйте уровень топлива в поплавковой камере.

Проверка герметичности игольчатого клапана карбюратора Озон

6. Засорен фильтрующий элемент воздушного фильтра двигателя.

При сильном засорении фильтрующего элемента воздушного фильтра двигателя количество воздуха поступающего в топливную смесь на холостом ходу сокращается, вызывая ее преобогащение и соответственно низкую способность к воспламенению  Замените фильтрующий элемент.

Сильно загрязненный фильтрующий элемент воздушного фильтра двигателя автомобиля

7. Разрегулирован подстроечный винт добавочного воздуха системы холостого хода.

На карбюраторах Озон имеется дополнительный винт, позволяющий добавить некоторое количество дополнительного воздуха в канал СХХ. Заверните винт до упора, а затем выверните на четверть оборота. После этого проведите регулировку холостого хода двигателя.

Подстроечный винт СХХ Озон

8. «Подсос» постороннего воздуха в карбюратор.

Лишний воздух попадает в карбюратор через неплотно затянутые соединения и неплотно посаженные. прохудившиеся шланги. Он обедняет топливную смесь вызывая неустойчивую работу двигателя на холостом ходу.

Примечания и дополнения

— Помимо неисправностей связанных с карбюратором Озон на отсутствие холостого хода могут влиять неисправности системы зажигания, неисправности системы питания и неисправности самого двигателя. Поэтому, при отсутствии очевидных причин, решать проблему холостого хода лучше всего комплексно, начав с системы зажигания, потом проверить систему питания, и лишь затем пытаться настроить карбюратор.

Еще статьи по карбюраторам Озон

— «Не держит» игольчатый клапан карбюратора Озон

— Система холостого хода карбюратора Озон

— Очистка и прочистка карбюраторов Озон и Солекс

— Разборка карбюратора Озон

— Засорена система холостого хода карбюратора Озон

— Неустойчивый холостой ход двигателя с карбюратором Озон

Подписывайтесь на нас!

Регулировка карбюратора ДААЗ на ВАЗ 2105.

Порядок замены диафрагмы ускорителя и настройка

В данной статье рассмотрим то, как установить уровень топлива в поплавковой камере и как выполнить полную регулировку карбюратора ДААЗ на ВАЗ 2105. Автовладельцам таких автомобилей часто приходится настраивать уровень топлива в поплавковой камере, регулировать пусковое устройство и холостой ход, а также менять поврежденную диафрагму ускорителя когда заливает свечи.

Строение поплавковой камеры: 1 — поплавок, 2 — крышка карбюратора, 3 — прокладка, 4 — калибр, 5 — игольчатый клапан

Сначала рассмотрим, для чего нужен уровень. Его главная задача это обеспечивать правильную установку, рабочих элементов запорного устройства.

Чтобы проверить уровень топлива в поплавковой камере 1, нужно использовать калибр 4. Для этого потребуется установить калибр перпендикулярно крышке 2, а прокладку 3 держим горизонтально вверх поплавками.

Как производится регулировка пускового устройства?

Пусковое устройство: 1 — диафрагма, 2 — регулировочный винт, 3 — шток диафрагмы, 4 — рычаг управления воздушной заслонкой, 4. 1 — нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки, 4.2 — верхний профиль паза, отвечающий за механическое открытие воздушной заслонки, 4.3 — кромка рычага для обеспечения пускового зазора дроссельной заслонки первой камеры, 5 — воздушная заслонка, 6 — рычаг воздушной заслонки, 7 — возвратная пружина воздушной заслонки, 8 — тяга привода воздушной заслонки, 9 — стопор регулировочного винта, 10 — регулировочный винт дроссельной заслонки первой камеры, 11 — рычаг привода дроссельных заслонок, 12 — дроссельная заслонка первой камеры

Если повернуть рычаг 4 управляющий воздушной заслонкой 5 против часовой стрелки до отказа, воздушная заслонка полностью закроется из-за воздействия пружины 7. В том случае, если заслонка не закрывается нужно устранить причину заедания.

Как только воздушная заслонка будет полностью закрыта, нужно нажать до упора на шток 3 пускового устройства. В результате чего, воздушная заслонка 5 будет открываться на 3,0 мм. При необходимости нужно регулировать зазор винтом 2.

Если воздушная заслонка полностью закрыта, то дроссельная заслонка 12 1-ой камеры будет приоткрыта на 1,1 мм.

Регулировка холостого хода на 2105

Регулировка холостого хода должна происходить на двигателе прогретом до рабочей температуры, 90–95° С, так же не забудьте проверить полностью ли открыта воздушная заслонка и правильно ли установлен угол опережения зажигания.

Регулировка холостого хода карбюратора 21051-1107010 выполняется винтами:

Расположение винтов

1. – винт, регулирующий количества смеси;
2. – винт, регулирующий состав смеси;
3. – уплотнительное кольцо;
4. – заглушка регулировочного винта.

Элементы, которые позволяют непосредственно произвести регулировку холостого хода: винт регулирующий состав смеси, а так же винт 1 регулирующий количество смеси. Винт 2 закрывается заглушкой 4. Чтобы добраться до него, понадобится открутить заглушку.

Порядок выполнения

1. Для начала винтом 1 регулировки количества смеси, нужно установить частоту вращения двигателя коленвала по тахометру 750–800 об/мин.
2. Дальше винтом 2 который отвечает за состав смеси, в выхлопных газах нужно получить концентрацию окиси углерода примерно 0,5–1,2%. Для измерения CO применяют пятикомпонентный газоанализатор (используется, как правило, только на СТО). В гаражных условиях, начинать регулировку нужно с того, что полностью закрутить оба винта, а потом по чуть-чуть откручивать их на 2-3 оборота.
3. Затем винтом 1 начинаем восстанавливать частоту вращения коленвала до 750–800 об/мин.
4. Винтом 2 восстанавливаем концентрацию СО до 0,5–1,2%. Понять, правильно ли выставлена концентрация можно на слух, когда двигатель начинает работать стабильно.
5. Как завершите регулировку, нужно резко нажать на педаль газа, после отпустите ее, если все сделано правильно двигатель без перебоев увеличит частоту вращения коленвала, а при уменьшении оборотов он не должен заглохнуть, Если все таки заглох, винтом 1 понадобится увеличить частоту вращения коленвала. Не забудьте поставить заглушку.

Когда такая настройка холостого хода безрезультатна, и вам не удается добиться желаемой стабильности работы двигателя, то причина может быть в подсосе воздуха из под прокладки фланца карбюратора. В результате двигателю не хватает топлива. Поэтому нужно его устранить либо, как вариант, немного расточить топливный жиклер в электромагнитном клапане. А затем повторить настройку.

Если при запуске холодного мотора заливает свечи (двигатель глохнет через несколько секунд после старта, или не заводится вообще), при том что свечи в порядке, не обязательно виновата неправильная настройка карбюратора — скорее всего проблема в диафрагме ускорителя. Поэтому чтобы не возникло проблем при регулировке карбюратора проверьте ее целостность и при необходимости замените.

Замена диафрагмы

Замена диафрагмы ускорителя

Характерные повреждения диафрагмы:

• потертости и дыры;
• потрескивания;
• расслоения материала.

Порядок замены

С помощью отвертки выкручиваем в крышке 4 винта. Отвинчиваем болт ключом на “8” и отсоединяем крышку. Вытаскиваем пружину, диафрагму и шток. После этого устанавливаем новую, все ставим в обратном порядке и настраиваем пусковое устройство.

Как отрегулировать карбюратор на ВАЗ 2106

Прочитав статью Вы узнаете о том, как отрегулировать правильно карбюратор на ваз 2106. На  автомобилях ВАЗ-2106 устанавливалось несколько модификаций карбюраторов: 2103, 2106, а с 1980 года двигатели модели получили приборы 2107-1107010-20 предусматривающие эксплуатацию с системой вакуумного управления опережением зажигания и модификацию 2107-1107010-10 для автомобилей без такой системы. Стоит отметить, что карбюраторы 2107-1107010-10 легко заменяются с более ранним устройством 2106-1107010.

Автомобиль ВАЗ-2106 заслуживает хотя бы нескольких слов о себе в нашей статье. Выпускался он не только Волжским заводом, но и Сызранским «Рослада», Ижевским «ИжАвто, и даже Украинским «Анто-Рус». За все время было выпущено более 4 миллионов и 300 тысяч экземпляров разных модификаций! Автомобиль по праву получил народное признание за комфортность, надежность, и долгое время был престижным приобретением.

Регулировка ВАЗ 2106 карбюратора состоит из двух этапов: регулировки снятого карбюратора, и регулировки карбюратора установленного на двигателе автомобиля.

Регулировка снятого карбюратора проводится за несколько шагов перечисленных ниже:

     1. Регулировка поплавка

Уровень топлива в карбюраторе ВАЗ 2106 зависит не только от правильно выполненных регулировок, но и, разумеется, от исправности запорного устройства состоящего из запорного клапана и поплавка. Посмотрите на рисунок ниже:

Регулировка поплавка карбюратора ВАЗ 2106

На вертикально расположенной крышке карбюратора проследите, что бы язычок поплавка лишь касался шарика, но не утапливал его. Расстояние от поверхности крышки с прокладкой до поплавка устанавливается равным 6,5±0,25 мм. А язычком регулируем это значение. Также необходимо проконтролировать полный ход поплавка, он должен составить 8±0,25 мм. (от поверхности прокладки до поплавка), и устанавливается подгибанием ограничителя поплавка. Процесс регулировки поплавкового механизма карбюратора хорошо описан в

статье.

Хотя этот пункт и отнесен здесь к регулировке снятого карбюратора, выполнить его можно не демонтируя карбюратор с двигателя.

     2. Регулировка пневмопривода дроссельной заслонки второй камеры

Пневмопривод карбюратора ВАЗ 2106

Регулировка проводится при отсоединенном рычаге дроссельной заслонки 2-й камеры от штифта промежуточного рычага. Полностью открыв дроссель второй камеры, утапливаем и удерживаем в таком положении втулку пневмопривода (на рисунке не видно, в нее вкручивается шток пневмопривода), и вкручивая (или выкручивая) шток добиваемся чтобы отверстие штока находилось напротив штифта промежуточного рычага. Надеваем шток на штифт промежуточного рычага  и фиксируем стопорной шайбой, а шток пневмопривода контргайкой.

     3. Регулировка положения дроссельных заслонок

Эта операция сводится к проверке и регулировке полного открытия заслонок. При максимальном повороте рычага управления заслонками, дроссельная заслонка первичной камеры должна быть параллельна стенкам камеры, расстояние от стенки камеры до края заслонки должно составить 13±0,1 мм. (рисунок «Б» ниже). На рычаге (3) можно подогнуть нижний усик для получения необходимого зазора.

Положение дроссельных заслонок карбюратора ВАЗ 2106

При полном открытии дроссельной заслонки второй камеры (6) аналогичное расстояние равно 17±0,1 мм. (рисунок «Б»). Его также необходимо проконтролировать, регулируется оно вкручиванием (выкручиванием) штока пневмопривода. Во время регулировки, разумеется, необходимо полностью утопить втулку пневмопривода.

Еще один параметр – величина частичного открытия дросселя первой камеры (рисунок «А»), устанавливается равным 6±0,1 мм. путем подгибания верхнего усика рычага (3) в момент касания рычага (2).

     4. Регулировка пускового устройства

Для начала закрываем полностью воздушную заслонку карбюратора, тяга (3) и шток (4) должны находятся в положении как на рисунке ниже, при этом не допускается передвижение штока (4) тягой (3). Добиться этого можно подгибанием тяги (3).

Регулировка пускового устройства карбюратора ВАЗ 2106

При закрытой воздушной заслонке необходимо обеспечить пусковой зазор дроссельной заслонки первой камеры «C»  0,9-1 мм. подгибанием тяги 7. Измерение удобно проводить с помощью щупа или подходящего по диаметру хвостовика сверла в месте, показанном на рисунке.

Если полностью утопить шток (4) пускового устройства,  то воздушная заслонка должна открыться на величину пускового зазора «B» 5,5±0,25 мм. Пусковой зазор воздушной заслонки регулируется винтом (5).

На этом можно считать, что регулировка карбюратора 2106 ВАЗ снятого с двигателя окончена.

Регулировка карбюратора ВАЗ 2106 на двигателе

Ниже пойдет речь о том, как на ваз 2106 отрегулировать карбюратор на двигателе. После установки карбюратора требуется выполнить несложные, но необходимые операции.

     1. Регулировка привода карбюратора

Точнее сказать приводов карбюратора, их два: трос управления пусковым устройством и привод дроссельных заслонок.

Привод акселератора ВАЗ 2106

Крепление гибкой тяги (9) и оболочки (8) необходимо зафиксировать в таком положении, что бы при полностью утопленной кнопке включения пускового устройства, воздушная заслонка была полностью открыта и полностью закрывалась при вытягивании кнопки.

Нажав на педаль газа (1) до упора проверьте, что бы дроссельная заслонка первой камеры была открыта полностью. Если этого не произошло, регулируем длину продольной тяги (13), на которой имеется навинчивающийся наконечник.

Уделите также внимание и поперечной тяге (14), расстояние между центрами ее наконечников должно составлять 80 мм.

     2. Регулировка холостого хода карбюратор ваз 2106

Информация ниже справедлива, если двигатель исправен, угол опережения зажигания выставлен правильно.

Система холостого хода карбюратора должна быть отрегулирована таким образом, что бы обеспечивать ровную работу прогретого двигателя без нагрузки на минимальных оборотах и при этом концентрация CO должна быть в пределах 0,5-1,2%.

Регулировку холостого хода ВАЗ 2106 проводят на двигателе, прогретом до рабочей температуры 90 градусов по цельсию. Завернув до упора винты (1) и (2) открутите оба на 2-3 оборота, запускайте двигатель и прогрейте.

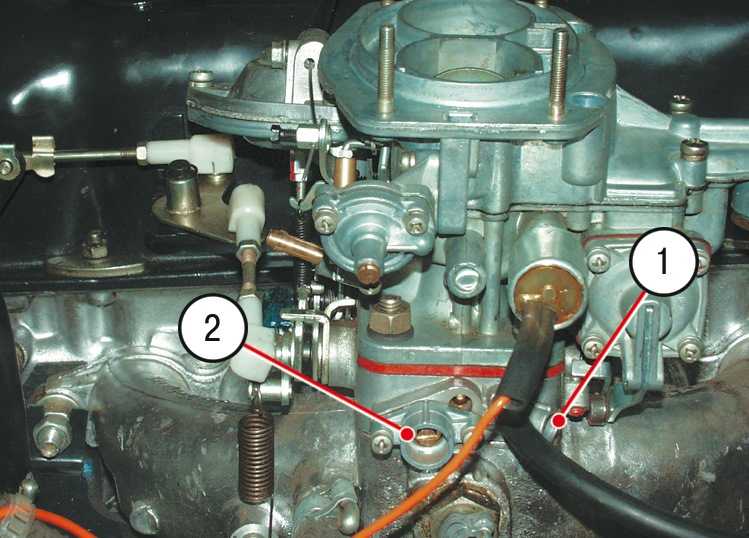

Винты регулировки холостого хода карбюратора ВАЗ 2106

Если Вам доступен газоанализатор, прекрасно, действуем по следующему алгоритму:

1. Устанавливаем винтом количества смеси (1) частоту вращения коленчатого вала двигателя 820-900 об/мин.,
2. Добиваемся концентрации CO 0,5-1,2% вращением винта (2). Помните, что при закручивании смесь обедняется, и наоборот.
3. Скорость вращения наверняка изменятся, снова винтом (1) добейтесь номинальной частоты холостого хода.
4. В случае если CO вышел за пределы, возвращаемся в пункт 2.

Но газоанализатора зачастую не бывает под рукой, а отрегулировать холостые обороты надо. Можно обойтись и без дорогостоящего оборудования, придется потратить немного больше времени, но за то вы научитесь это делать самостоятельно.

Карбюратор ваз 2106 регулировка холостого хода без газоанализатора.

Итак, у нас есть прогретый до рабочей температуры и работающий двигатель:

1. Вращая винт количества смеси (1) устанавливаем частоту вращения 820-900 об/мин;
2. Винтом состава смеси (2) добиваемся стабильной, ровной работы двигателя. Обратите внимание, не максимальных оборотов, а именно стабильной работы. Наша задача получить ровное вращение коленчатого вала при минимально отвернутом винте качества (2).
3. При необходимости устанавливаем винтом (1) номинальную скорость вращения на холостом ходу.

Шаги с 1 по 3 желательно повторить несколько раз, что бы получить более хороший результат. Немного потренировавшись, я думаю, Вы научитесь.

На этом можно регулировку карбюратора ВАЗ 2106 считать завершенной. Надеюсь это статья дала Вам ответ на вопрос: как отрегулировать карбюратор на ваз 2106. Но если Вы нашли неточности, сообщите в комментариях, буду рад дополнить статью деталями.

Удачи на дорогах!

Обслуживание карбюратора ВАЗ

. Ремонт карбюратора

Карбюратор ВАЗ 2106 отвечает за образование и подачу топливно-воздушной смеси в двигатель внутреннего сгорания. Это достаточно сложное устройство. Однако в большинстве случаев любой автовладелец может определить неисправность и отрегулировать карбюратор своими руками.

Назначение и устройство карбюратора ВАЗ 2106

Автомобиль ВАЗ 2106 начал выпускаться в 1976 году и сразу завоевал большую популярность среди отечественных автомобилистов. Для бесперебойной работы маленького двигателя требовались воздух, топливо, мощная искра и компрессия. Примешиваются первые два элемента, предназначенные для приготовления топливно-воздушной смеси оптимального состава. На ВАЗ 2106 производитель устанавливал карбюратор «Озон» производства Димитровградского автосборочного завода (ДААЗ).

Работа устройства основана на принципе реактивной тяги. Мощная струя воздуха через жиклеры, расположенные в диффузоре, уносит топливо из поплавковой камеры. В результате образуется топливно-воздушная смесь в пропорциях, необходимых для ее воспламенения в камере сгорания.

Карбюратор состоит из трех основных частей:

1. Верхняя часть представляет собой крышку с заслонкой для регулирования потока воздуха, направляемого в камеры сгорания. Через систему каналов он соединен с дроссельной заслонкой и поплавковой камерой.
2. Средняя часть состоит из диффузоров, топливных форсунок и поплавковой камеры. Диаметры струй указаны в таблице.
3. Нижняя секция включает дроссельные заслонки двух камер.

Таблица: калибровочные данные карбюратора Озон

Любое отклонение состава топливно-воздушной смеси от оптимального влияет на работу двигателя. Затрудненный запуск холодного и прогретого двигателя, нарушается его работа на холостом ходу и в рабочем режиме, ухудшается динамика разгона.

Обслуживание карбюратора ВАЗ 2106

В процессе работы карбюратора забиваются узкие каналы жиклеров. Обычно это происходит при использовании некачественного топлива, несвоевременной замене воздушного фильтра и т. д. Нарушается состав топливно-воздушной смеси и затрудняется ее поступление в двигатель. В результате силовой агрегат начинает работать с перебоями, его динамические характеристики снижаются. В таких случаях необходимо промыть загрязненные форсунки специальным чистящим составом, а затем продуть их воздухом.

Причины регулировки карбюратора ВАЗ 2106

Если смесь, поступающая из карбюратора в двигатель, слишком богата топливом, она может залить свечи зажигания. Если смесь слишком бедная, мощность двигателя заметно снизится. Основными симптомами неоптимального состава смеси являются:

• затрудненный запуск холодного двигателя;
• нестабильная работа двигателя на холостом ходу;
• провалы при нажатии на педаль акселератора;
• громкие хлопки из глушителя.

В большинстве случаев проблема решается своевременной корректировкой состава смеси с помощью винтов качества и количества. Поворачивая эти винты, можно изменять просвет эмульсионных каналов, уровень топлива в поплавковой камере и подавать дополнительное топливо для компенсации избытка воздуха. Эта процедура займет всего несколько минут.

Автомобиль не заводится

Причиной затруднений при запуске холодного двигателя, когда коленчатый вал вращается, но двигатель не заводится, может быть система зажигания и карбюратор. Если зажигание работает исправно, скорее всего, забиты жиклеры, сетчатый фильтр или другие элементы, что затрудняет подачу топлива в поплавковую камеру. Вы можете решить эту проблему следующим образом.

1. Необходимо прочистить забитые каналы и жиклеры специальным аэрозольным средством для промывки карбюраторов, а затем продуть их струей сжатого воздуха.
2. Если в поплавковой камере нет топлива, промойте сетчатый фильтр и игольчатый клапан. Для этого фильтр нужно будет снять с карбюратора.
3. Необходимо проверить наличие бензина в поплавковой камере с помощью ускорительного насоса (УН). При резком нажатии на рычаг акселератора должно быть видно, как топливо впрыскивается из канала распылителя в камеру смешения.

   При нажатии на дроссель рычаг через сектор привода воздействует на толкатель диафрагмы, и происходит мгновенный впрыск топлива через распылитель в диффузор

Автомобиль глохнет на холостом ходу

На холостом ходу заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под затвором первой камеры. Причиной ситуации, при которой двигатель заводится, но работает нестабильно, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведет к попаданию избыточного воздуха в карбюратор и обеднению топливно-воздушной смеси. Также могут выйти из строя настройки винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси.

Текущая ситуация потребует от автовладельца выполнения следующих действий.

1. Для устранения разгерметизации корпуса заменить уплотнительные прокладки между отдельными его частями.
2. Затяните все болтовые соединения.
3. Для предотвращения разгерметизации заменить резиновое кольцо электромагнитного клапана и винт качества.
4. Проверить состояние вакуумного шланга опережения зажигания на предмет износа и механических повреждений.
5. Установить оптимальный уровень бензина (в карбюраторе Озон расположен посередине наклонной стенки поплавковой камеры), подогнув язычок крепления поплавка. Зазор поплавка (расстояние между поплавком и прокладкой, примыкающей к крышке карбюратора) должен быть 6,5±0,25 мм.
6. Винтом качества отрегулировать свободное движение топливной эмульсии по системе холостого хода, а винтом количества — объем смеси, подаваемой в цилиндры.

Запах бензина в салоне

В любом случае появление запаха топлива в салоне связано с его избытком в поплавковой камере или неплотным соединением элементов кузова в результате износа или механического повреждения уплотнения и резиновые шланги.

Появление запаха в салоне ВАЗ 2106 является признаком повышенной пожароопасности. В этой ситуации следует немедленно заглушить двигатель и принять все меры, направленные на выявление неисправности. Запуск ВАЗ 2106 возможен только после устранения причин, приведших к проникновению паров бензина в салон.

Для устранения причин попадания паров бензина в салон необходимо:

Провалы при нажатии на педаль акселератора

При нажатии на педаль акселератора открывается дроссельная заслонка. Далее через шарнирный рычаг в работу вступает ускорительный насос. Если он неисправен, то нажатие на педаль приведет к перебоям и остановке двигателя. Чаще всего проявляется при трогании с места и резком увеличении скорости. При резком нажатии на рычаг акселератора должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием:

• засорения впускных каналов, форсунки и нагнетательного клапана;
• корпус разгерметизации;
• Перескочила вакуумная трубка опережения зажигания.

Для устранения этой проблемы необходимо:

1. Заменить сальники карбюратора.
2. Затяните болтовые соединения.
3. Замените резиновое уплотнительное кольцо на электромагнитном клапане.
4. Проверить трубку вакуумного регулятора опережения зажигания на предмет износа и механических повреждений.
5. Ремонт ускорительного насоса (промыть подающие каналы, очистить форсунку распылителя от отложений, заменить диафрагму).

Видео: ремонт и обслуживание ускорительного насоса ВАЗ 2106

Хлопки в выхлопной системе

Появление громких звуков в выхлопной системе — результат слишком богатой топливовоздушной смеси. Такая смесь с высоким содержанием жидкой фазы, не успев сгореть в рабочих цилиндрах и нагревшись до максимальных температур, завершает цикл взрывом в выхлопной системе. В результате в глушителе слышны громкие хлопки. Помимо карбюратора, создающего смесь с чрезмерно высокой концентрацией топлива, причинами такой ситуации могут быть:

• позднее зажигание;
• неплотная посадка выпускных клапанов;
• Несоответствие фаз газораспределения.

Для устранения возможных причин данной неисправности необходимо:

1. Снять клапанную крышку, замерить термическую и при необходимости отрегулировать.
2. Отрегулируйте подачу топлива к карбюратору, установив требуемый зазор запорного клапана в поплавковой камере. Расстояние от поплавка до крышки карбюратора с прокладкой должно быть 6,5 ± 0,25 мм.
3. Вращая винт качества и изменяя тем самым сечение топливного канала, добиться свободного движения топливной эмульсии по контуру холостого хода. С помощью винта количества отрегулируйте количество смеси, подаваемой в цилиндры.
4. Установить угол опережения зажигания. Для исключения возможности позднего воспламенения ослабьте гайку крепления октан-корректора и поверните корпус на 0,5 деления шкалы против часовой стрелки.

   На воспламенение смеси большое влияние оказывает правильно установленный угол опережения зажигания: 1 — корпус; 2 — шкала; 3 — гайка крепления октан-корректора

Устранение неисправности карбюратора ВАЗ 2106

Перед ремонтом карбюратора следует убедиться в исправности других систем автомобиля, что может вызвать проблемы. Для устранения неисправности потребуются:

• отвертка для регулировки карбюратора;
• баллончик специального аэрозоля для промывки каналов карбюратора от грязи и отложений;
• баллончик со сжатым воздухом для продувки каналов и жиклеров;
• ветошь чистая для внешней обработки карбюратора;
• огнетушитель на случай чрезвычайной ситуации.

Работы по устранению неисправности начинаем с отключения минусовой клеммы аккумулятора, чтобы обезопасить себя от непредвиденных ситуаций.

Диагностика неисправностей карбюратора не требует применения каких-либо специальных приборов или приспособлений. Однако желательно иметь некоторый опыт. Специалист может быстро настроить устройство на слух, основываясь на показаниях тахометра. Убедившись, что источником проблем является карбюратор, можно приступать к работе.

Перед регулировкой необходимо очистить каналы и форсунки от грязи, затрудняющей поступление топлива в эмульсионную камеру. Затем очистителем карбюратора (желательно в виде аэрозоля) промойте сетчатый фильтр и игольчатый клапан. В качестве такого средства можно использовать как простой ацетон, так и составы LIQUI MOLY, FENOM, HG 3121 и т. д. Кроме того, следует очистить от грязи штоки привода дроссельной и воздушной заслонки, обеспечив их свободный ход. После выполнения этих процедур карбюратор следует собрать.

Регулировка производится на прогретом до рабочей температуры двигателе (не ниже 85°С).

Никогда не используйте проволоку или другие посторонние предметы для очистки жиклеров и каналов от грязи. Использование подручных средств нарушит геометрию каналов.

Регулировка состава смеси с помощью винта качества

В процессе эксплуатации изнашиваются подводящие каналы, запорные устройства и регулировочные винты. Перед регулировкой карбюратора рекомендуется заменить изношенные элементы на новые. Для этого обычно используются имеющиеся в продаже ремкомплекты.

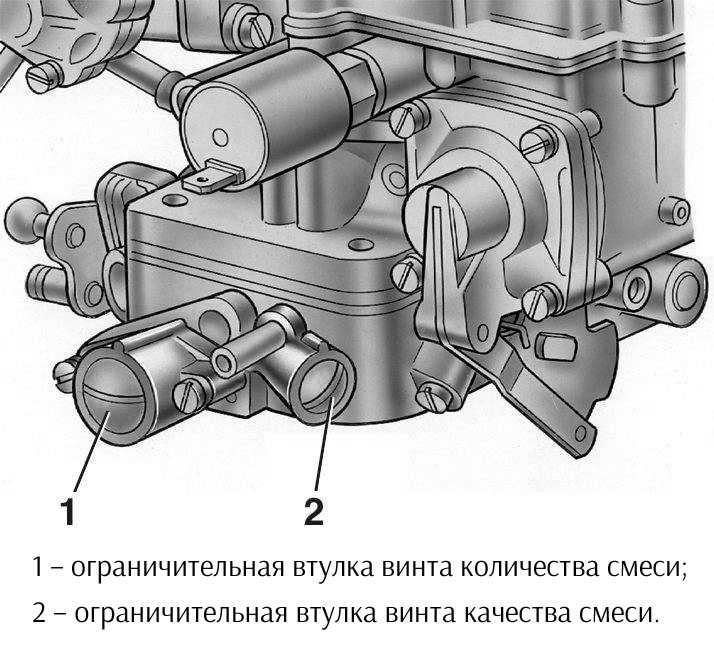

Винты качества и количества находятся на передней панели устройства. Поворачивая эти винты, можно добиться оптимального состава топливно-воздушной смеси.

Регулировка холостого хода

Регулировка холостого хода устанавливает минимальную стабильную частоту вращения коленчатого вала. Это делается следующим образом.

1. Полностью заворачиваем шурупы качества и количества, устанавливая их в исходное положение.
2. Выворачиваем винт качества на два оборота, а винт количества на три.
3. Вращением винта качества против часовой стрелки добиваемся максимальных оборотов холостого хода.
4. Поворачивая винт количества против часовой стрелки, добиваемся частоты вращения коленчатого вала 90 об/мин.
5. Поворачивая винт качества поочередно на один оборот вперед и назад, проверяем максимальную скорость вращения коленчатого вала.
6. С помощью винта качества снижаем частоту вращения коленчатого вала до 85–90 об/мин.

Видео: настройка холостого хода ВАЗ 2106

Регулировка уровня угарного газа в выхлопе

Токсичность выхлопных газов определяется содержанием в них угарного газа (СО). Проверка концентрации СО в отработавших газах осуществляется с помощью газоанализатора. Высокий уровень угарного газа возникает из-за избытка топлива или недостатка кислорода в воздушно-топливной смеси. Токсичность выхлопа регулируется регулировочными винтами аналогично алгоритму регулировки холостого хода.

Регулировка поплавковой камеры ВАЗ 2106

Неправильно установленный уровень топлива в поплавковой камере может затруднить запуск двигателя и вызвать его неустойчивую работу на холостом ходу. Этот уровень при снятой крышке карбюратора должен соответствовать линии перехода наклонной части стенки камеры в вертикальную.

Регулировка осуществляется подгибанием язычка поплавка в следующем порядке:

1. Установить крышку карбюратора вертикально штуцером подачи топлива вверх.
2. В момент касания язычка на скобе поплавка игольчатого клапана измеряем расстояние от плоскости прокладки до поплавка (должно быть 6,5±0,25 мм).
3. Если фактическое значение этого расстояния не соответствует регламентированным значениям, подгибаем кронштейн крепления поплавка или язычок.

Регулировка положения дроссельной заслонки первой камеры

Неплотно закрытые заслонки вызывают избыток топливно-воздушной смеси во впускном коллекторе двигателя. Их неполное открытие, наоборот, может привести к недостаточному количеству смеси. Такие ситуации обычно вызваны неправильным или неправильно настроенным приводом дроссельной заслонки. Зазор между заслонками и стенками смесительной камеры должен быть 0,9 мм. Это позволит избежать заклинивания заслонки и предотвратит появление износа стены в месте ее контакта с заслонкой. Зазор регулируется стопорным винтом следующим образом.

Таблица: рабочие параметры зазоров поплавка и заслонки

Регулировка положения дроссельной заслонки второй камеры

При значительном изменении параметров атмосферного разрежения при открытой заслонке первой камеры срабатывает пневмопривод второй камеры. Его проверка осуществляется следующим образом:

Регулировка ускорительного насоса

Ускорительный насос обеспечивает дополнительную подачу топлива в момент разгона, обогащая смесь. В обычном режиме не требует дополнительной настройки. Если отрегулированный заводом-изготовителем регулировочный винт подачи насоса был вывернут, то после сборки карбюратора следует отрегулировать подачу топлива от форсунки. Делается это в следующем порядке.

1. Для заполнения каналов ускорительного насоса топливом десять раз повернуть рычаг привода дроссельной заслонки.
2. Подставляем емкость под насадку опрыскивателя.
3. С интервалом в три секунды поверните рычаг привода дроссельной заслонки до упора еще десять раз.
4. Набираем бензин из емкости медицинским шприцем объемом 10 см 3 . За десять полных ходов диафрагмы насоса набираемое количество топлива должно быть около 7 см 3 .
5. Соблюдаем форму и направление струя из распылителя. В случае неравномерной и прерывистой струи очистите распылитель или замените его на новый.
6. При необходимости регулируем подачу топлива ускорительным насосом винтом.

Регулировка тяг «газа» и «подсоса»

Длина тросов «всасывания» и тяги «газа» должны обеспечивать полное закрытие и открытие заслонок на всех режимах работы двигателя. Порядок проверки этих узлов следующий:

• при утопленной до упора рукоятке «подсоса» воздушная заслонка должна быть полностью открыта, т. е. находиться в вертикальном положении;
• при выдвинутой до упора рукоятке «всасывания» воздушная заслонка должна быть полностью закрыта, перекрывая сечение первой камеры без зазоров;
• для регулировки необходимо ослабить фиксирующий винт конца штока привода «всасывания»;
• регулировка привода тяги «газа» осуществляется вращением пластмассового наконечника до тех пор, пока заслонка не окажется в нужном положении.

Очистка жиклеров

Перед регулировкой карбюратора необходимо очистить каналы и жиклеры от грязи и отложений. Для этого нужно:

• открутить топливный и воздушный жиклер;
• замочите их в ацетоне или другом очистителе карбюратора на десять минут;
• продуть форсунки сжатым воздухом;
• установить очищенные и высушенные форсунки в карбюратор.

Работа с карбюратором связана с повышенной пожароопасностью. Перед началом работы необходимо принять все меры предосторожности.

Карбюратор ВАЗ 2106 довольно сложное устройство, состоящее из множества мелких элементов. Тем не менее, любой автовладелец может промыть форсунки и сетчатый фильтр, а также отрегулировать подачу топливно-воздушной смеси. Для этого нужно лишь последовательно выполнять указания специалистов.

Топливная система автомобиля достаточно сложна, и в ней может возникнуть ряд неисправностей, при этом часть из них устранит только ремонт карбюратора. Попробуем самостоятельно найти эту деталь и оценить проблемы, а также устранить поломки.

Какова работа карбюратора?

Карбюратор выполняет ряд важных функций, среди которых основными являются распыление и смешивание топлива с воздухом таким образом, что все испарение происходит только в камере сгорания и во впускном клапане. Даже для обеспечения эффективного сгорания горючей смеси в двигателе необходимо четкое соотношение воздуха и топлива, за которое также отвечает карбюратор.

Кроме того, в его задачи входит обеспечение надежного запуска двигателя, изменение состава смеси при необходимости, а также обеспечение надежной работы двигателя даже при повышенных температурах. Вообще карбюратор сам по себе очень сложная деталь, поэтому возникновение в нем различных поломок явление достаточно распространенное. Чаще всего этому способствует неправильная настройка топливной системы, некачественное топливо и, конечно же, неблагоприятные условия эксплуатации.

Таким образом, все вышеперечисленные факторы приводят к очень быстрому износу отдельных деталей или целых, засорению его жиклеров и фильтрующего элемента, что в свою очередь не самым благоприятным образом сказывается на работе всей топливной системы и приводит к повышенному расходу топлива и нестабильной работе двигателя. Как вовремя обнаружить дыру в этой области вашего автомобиля?

Как определить место поломки карбюратора?

Для диагностики той или иной неисправности достаточно знать их последствия, поэтому если расход топлива вашего «железного коня» резко вырос, а в глушителе еще и сильные хлопки, то скорее всего соединение между трубопроводом и дроссельная заслонка не герметична. Обработав этот участок мыльной пеной, найти место проникновения воздуха будет довольно легко. О негерметичности соединения карбюратора с впускным трубопроводом свидетельствуют следы нагара или тонкая пленка топлива, появившаяся в месте неисправности.

А в случае, когда забит игольчатый топливный клапан крышки поплавковой камеры, в последней будет недостаточный уровень топлива, либо он будет полностью отсутствовать. Кроме того, этому может способствовать и потерянный поплавок. Характерными признаками данной неисправности являются нестабильная работа двигателя (рывки) и повышенный расход топлива . В случае, когда объем топлива в камере в норме, но запуск двигателя нестабилен, вполне возможно, что загрязнены жиклеры или каналы карбюратора. Если двигатель с трудом запускается после длительной остановки, то, скорее всего, пришла в негодность диафрагма пускового устройства.

Ремонт карбюратора — простые решения проблем

Конечно, некоторые поломки можно полностью устранить самостоятельно, не обращаясь за помощью на СТО. Итак, если забился эмульсионный жиклер системы холостого хода, то нужно сначала демонтировать корпус, затем корпус жиклера. Чаще всего недостаточно просто промыть его чистой проточной водой; для более тщательной очистки необходимо также использовать острую тонкую деревянную палочку, смоченную в ацетоне.

Однако ни в коем случае не берите для этой операции металлические предметы (проволоку, веточку) и ворсистую ткань, так как результат будет противоположным.

Для настройки потерянного поплавка необходимо, прежде всего, обеспечить достаточный уровень топлива в поплавковой камере и отогнуть ограничитель хода, а также специальный язычок. Что касается загрязнения игольчатого клапана, то в этом случае его необходимо тщательно промыть и продуть. Он должен легко и свободно двигаться в гнезде, и ни в коем случае мяч не должен болтаться. Такие нехитрые манипуляции вполне могут оказать «скорую помощь» вашему карбюратору без привлечения сторонних рук.

Автомобиль перестал тянуть или его трудно завести? И вы думаете, что пришло время ремонтировать карбюратор ВАЗ 2107? Тогда рекомендую вам прочитать эту статью, здесь вы найдете полезную информацию по ремонту, снятию, установке и обратной сборке карбюратора ВАЗ 2107.

Схема карбюратора на ВАЗ 2107: 1-приводной рычаг привода второй камеры; 2 — регулировочный винт количества смеси холостого хода: 3 — узел подогрева карбюратора; 4 — патрубок вентиляции картера; 5 — рычаг привода ускорительного насоса; 6 — электромагнитный запорный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9— болт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 — рычаг дроссельной заслонки второй камеры; 13 — сектор рычага управления дроссельной заслонкой: 14 — метки правильной установки биметаллической пружины пускового устройства

Условные обозначения топливных жиклеров карбюраторов Солекс

	Коэффициент	Диаметры Диффузор
			23,0	24,0
Экономичный		95,0	102,0	107,0
экономичная мощность		98 5	105,8	111,0
Средняя мощность		102,3	109,8	115,2
Мощность нормальная		106,4	114,2	119,8
Мощность динамическая		110,8	119,0	124,8
Спорт		115,7	124,2	130,3
заводские значения		95,0	102,0	107,0
Количество воздуха в диффузоре			1428,0	1498,0

Шаг 1.

Снятие карбюратора с автомобиля ВАЗ 2107

Если вам необходимо заменить карбюратор на ВАЗ 2107 или отремонтировать карбюратор своими руками, для начала необходимо снять карбюратор с автомобиля ВАЗ 2107, потому что ремонтировать карбюратор будет намного удобнее.

Поэтому перейдем к снятию карбюратора:

1.1. Снимаем корпус воздушного фильтра, отсоединяем трубки системы рециркуляции картерных газов, откручиваем привод стартера и топливопровод, отсоединяем газовый привод, возвратную пружину и вакуумную трубку опережения зажигания. Отсоединяем питание электромагнитного клапана и разъемы системы ЭПХХ (если она установлена ​​на карбюратор ВАЗ 2107).

1.2. Отсоединяем телескопическую тягу пусковой системы, откручиваем верхнюю часть корпуса карбюратора и снимаем с автомобиля.

1.3. Откручиваем 4 гайки крепления карбюратора и снимаем нижнюю и среднюю часть с автомобиля.

1.4. После снятия карбюратора снимите прокладку коллектора и закройте коллектор прокладкой из картона (или другого материала), тем самым защитив впускной коллектор от посторонних предметов!

Процесс установки нового карбюратора происходит в порядке, обратном снятию.

Важно: Не затягивайте болты слишком сильно, приблизительное усилие составляет (6,6–15,4 Н·м). Также по возможности поменяйте все прокладки на карбюраторе на новые, ведь они быстро приходят в негодность от воздействия бензина и других негативных факторов, да и сами не понаслышке знаете о качестве российских запчастей. Хотя если прокладка на карбюратор 2107 еще в порядке, то можно и оставить, но лучше, конечно, поменять все прокладки на карбюраторе 2107.

Шаг 2. Разборка карбюратора ВАЗ 2107

2.1. Разбираем верхнюю часть карбюратора, снимаем пусковую диафрагму, ее тягу и корпус, снимаем поплавковый и игольчатый клапан, откручиваем пробку фильтра и снимаем ее.

2.2. Разборку средней и нижней частей карбюратора можно начать со снятия вакуумного привода второй камеры, затем снять жиклеры основной и вспомогательной систем и эмульсионные трубки, снять диафрагму ускорительного насоса (будьте осторожны, не потеряйте пружины ), снимите патрубок ускорительного насоса и малые диффузоры.

Важно: Если у вас мало опыта в ремонте карбюраторов на ВАЗ 2107, то рекомендую записать цифровые обозначения жиклеров и места их установки.

2.3. Разделяем дроссельные заслонки и среднюю часть, будьте осторожны, не потеряйте пусковой шток и пружину при разборке этого узла!

2.4. Снимаем узел холостого хода («пуля») и откручиваем винт качества. На этом разбор окончен, также при разборке снимаются прокладки карбюратора ВАЗ 2107 и резиновые уплотнители винтов и шарниров.

Вот отличное видео от Наиля Порошина о полном обслуживании, разборке и сборке карбюратора Озон 2107-1107010:

Шаг 3.

Чистка карбюратора ВАЗ 2107

3.1. Мелкие детали и форсунки, эмульсионные трубки, насадку, качественные винты положить в банку с ацетоном на 15-20 минут, затем вынуть пинцетом и почистить зубочистками (удалить нагар с воздушных форсунок основной системы), продуть со сжатым воздухом.

Выстиранные детали раскладываем на чистой поверхности, желательно светлой хлопчатобумажной ткани.

3.2. Детали корпуса карбюратора, крышки диафрагмы и распылители помещают в емкость с растворителем или бензином на 15-20 минут, затем промывают щеткой и продуют сжатым воздухом, после чего также помещают в чистую емкость.

3.3. Помещаем крепеж и метизы в специально подготовленную емкость и так же моем, сливаем растворитель, после чего оставляем в емкости до сборки.

3.4. Проверяем механизм вакуумного привода 2-й камеры на герметичность и не разбираем его; чтобы помыть, достаточно промыть в бензине и протереть тряпкой.

Полезное видео по очистке карбюратора от грязи и нагара:

Этап 4.

«Прокол» карбюратора

Данная операция предназначена для проверки на засорение каналов основной и вспомогательной систем карбюратора. Прокол производят шприцем на 10-20 мл, наполненным бензином. В канал например на холостом ходу бензин подается под давлением из шприца и после вытекания бензина из выходного отверстия канала можно судить о его пропускной способности и чистоте. Для того, чтобы понять, как происходит «прошивка» карбюратора ВАЗ 2107, следует подробно ознакомиться с устройством этого карбюратора в специальной литературе.

Шаг 5. Как собрать карбюратор ВАЗ 2107

5.1. Сборку карбюратора рекомендую начинать со средней части с установки эмульсионных трубок и топливных и воздушных жиклеров, форсунок и малых диффузоров. Вы без проблем сможете подключить все элементы карбюратора, посмотрев видео, которое найдете чуть ниже.

5.2. Нижняя часть дроссельных заслонок крепится к частично собранной средней части. Не забудьте установить стартовый стержень и пружину между нижней и средней частью, стержень устанавливается непосредственно перед соединением этих частей.

5.3. После соединения нижней и верхней части устанавливаем ускоряющую диафрагму и вакуумный привод второй камеры, винты качества и количества смеси.

5.4. Сборку верхней части начинаем с установки картонной прокладки, затем прикручиваем игольчатый клапан и устанавливаем поплавок, ставим фильтр, закручиваем, фильтр затыкаем.

5.5. Собираем узел пусковой диафрагмы и устанавливаем ее, не забыв вставить пусковой шток и резиновый уплотнитель между корпусом и деталью, подвесить телескопический шток.

5.6. Все мембранные уплотнения и прокладки заменяются новыми, за исключением вакуумного привода второй камеры (если он исправен).

Шаг 6. Проверка системы запуска карбюратора

6.1. Систему запуска проверяют на снятом собранном карбюраторе (винты верхней крышки можно не затягивать, придерживать руками). Снимаем вручную спусковой механизм и проверяем ширину зазора, на который открывается затвор первой камеры, расстояние должно быть 0,8 мм, этот зазор регулируется пусковым стержнем, подгибая или выпрямляя его, можно добиться изменения в этот пробел. Далее моделируем работу пусковой диафрагмы и переводим ее вручную в крайнее положение, при этом пусковая заслонка (верхняя часть карбюратора) должна открыть зазор примерно на 5 мм.

6.2. Проверка уровня топлива и герметичности игольчатого клапана, ускорительного насоса.

6.2.1. Устанавливаем в собранном виде среднюю и нижнюю части карбюратора на автомобиль (не стягивая), ставим верхнюю часть (не стягивая), подключаем топливопровод и подкачиваем бензин бензонасосом. Наполняем поплавковую камеру и снимаем верхнюю часть и контролируем уровень топлива, если уровень топлива выше или ниже то приводим его в норму. Приводим в движение дроссельную заслонку и проверяем работу ускорительной форсунки и герметичность топливного насоса, при необходимости устраняем течь.

Шаг 7. Установка карбюратора на ВАЗ 2107

7.1. Установку карбюратора на ВАЗ 2107 также начинаем с установки средней и нижней части на новую прокладку коллектора, затем притягиваем карбюратор к коллектору, устанавливаем трубки рециркуляции и вакуумный привод опережения зажигания (системы EPXH), привод дроссельной заслонки и возвратная пружина.

7.2. Устанавливаем верхнюю часть карбюратора, подключаем телескопическую штангу, топливопровод и пусковое устройство.

Шаг 8: Запуск и регулировка карбюратора

8.1. Перед запуском и регулировкой нужно быть на 100% уверенным, что система зажигания исправна и угол опережения зажигания выставлен правильно!

8.2. Включаем пусковой механизм карбюратора (винт количества смеси в среднем положении, винт качества откручен на 3 оборота).

8.3. По мере прогрева отбиваем заслонку пускового устройства, на максимальное значение. Прогретый двигатель должен стабильно работать на 850-900 об/мин.

8.4. Регулируем карбюратор ВАЗ 2107 винтом холостого хода, если обороты не четные, то прибавляем винт качества до выравнивания холостых оборотов, если обороты изначально ровные, то пробуем уменьшить качество смеси, добиваясь легкой неровности, затем выровняйте скорость. Карбюратор должен быть регулируемым, если этого не происходит, сверлим заглушку в средней части и производим дополнительную регулировку вторым винтом качества.

8.5. Для тонкой настройки мы используем газоанализатор CO; для исправного карбюратора значение СО на холостом ходу составляет от 1% до 2,5%.

Фото инструкция по ремонту карбюратора на ВАЗ 2107

Проверка игольчатого клапана на работоспособность

В данной фото инструкции показан процесс снятия и проверки игольчатого клапана, рекомендую вам следовать ей, чтобы проверить клапан на работоспособность без проблем.

Как разобрать и проверить детали крышки карбюратора на наличие неисправностей

Как отремонтировать привод дроссельной заслонки на карбюраторе ВАЗ 2107

У вас сломалась дроссельная заслонка карбюратора? Тогда это руководство для вас!

Ремонт корпуса и процесс разборки карбюратора на ваз

Не пора ли на капитальный ремонт? Тогда рекомендую вам следовать приведенной ниже инструкции и у вас не возникнет проблем с разборкой и ремонтом корпуса карбюратора.

9003











9003
Ваша. Включите его в настройках.

1. 5
   Москва, 2-й проезд Перова поля, дом 9
2. 5
   Москва, Каширское шоссе, 67с5
3. 5
   д. Дыдылдино, д. Дыдылдино, 54
4. 5
   г. Видное, ул. Школьная, 51
5. 5
   Мытищи, Ярославское шоссе, 115
6. 5
   Москва, Сосновый переулок, 4с3
7. 5
   Зеленоград, улица Панфилова, 28Б
8. 5
   Москва, Варшавское шоссе, 45
9. 5
   Люберцы, улица Южная, 25Ас2
10. 5
    Мытищи, 1-й Рупасовский переулок, 6к6
11. 5
    г. Москва, ул. Авиаторов, 13с6
12. 5
    Москва, Докторский проезд, 3
13. 5
    Москва, Староватутинский проезд, дом 10с2
14. 5
    Москва, улица Нижняя Поля, дом 29с16
15. 5
    Москва, Мичуринский проспект, 31к7
16. 5
    Мытищи, Новомытишинский проспект, вл5
17. 5
    Балашиха, мкр. г. Железнодорожный, ул. Пригородная, 131
18. 5
    г. Балашиха, ул. Пригородная, 131 к Авто
19. 5
    Москва, Причальный проезд, 8с17
20. 5
    г. Балашиха, ул. Советская, 50
21. 5
    Москва, Варшавское шоссе, дом 170Г, а/я 30
22. 5
    Москва, улица Ферганская, дом 13с1
23. 5
    Королев, ул. Пионерская, 1к1
24. 5
    Щербинка, Симферопольское шоссе, 16
25. 5
    Москва, Варшавское шоссе, 56
26. 5
    г. Щербинка, ул. Люблинская, 7А
27. 5
    Москва, Шоссейный проезд, 10к1
28. 5
    г. Балашиха, ул. Пригородная, 131
29. 5
    Москва, улица Дубнинская, дом 83
30. 5
    г. Балашиха, улица Автозаводская, дом 50А
31. 5
    г. Балашиха, ул. Рябиновая, 3с3
32. 5
    Московская область, д. Барвиха, Подушкинское шоссе, д. 41
33. 5
    д. Мильково
34. 5
    Москва, улица Горбунова, дом 12к2с2
35. 5
    Москва, улица Садовники, дом 11Ак1
36. 5
    Мытищи, улица Стрелковая, а/я 88
37. 5
    Москва, Остаповский проезд, 6с1
38. 5
    г. Балашиха, Носовихинское шоссе, 26
39. 5
    г. Балашиха, ул. Керамическая, д. 2А
40. 5
    Москва, улица Фестивальная, дом 50с1
41. 5
    Москва, улица Полярная, дом 39
42. 5
    Москва, улица Ташкентская, дом 30с2
43. 5
    Одинцовский район, г. Одинцово, ул. Молодежная, 14к1
44. 5
    г. Москва, ул. Профсоюзная, д. 145
45. 5
    г. Балашиха, пр. Ленина, 73
46. 5
    Москва, Варшавское шоссе, 265/90
47. 5
    Котельники, улица Промзона Силиката, 9/1
48. 5
    г. Москва, ул. Новоостаповская, д. 6Ас12
49. 5
    Москва, улица Коштоянца, дом 22
50. 5
    Москва, улица Озерная, дом 46к2

• ← Предыдущий

ВАЗ ремонт карбюратора в Москве — цены

ВАЗ 2108 1996 года, ремонт карбюратора

Саша: Заливаешь свечи, а машина не заводится

• Давайте разберемся
• Ремонт от 1000 руб
• Добрый день.
  Скорее всего переключатель.
  Нужно смотреть.
  Можно привезти на Вешних Водах, д. 4, стр. 48.
  Сделаем.
• Добрый день, уважаемый клиент. Мы рады, что Вы обратились в FIT Service по данному вопросу! Ваша заявка обработана, и мы готовы оказать все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ по авто, мы рекомендуем вам провести диагностику всех узлов и выявить только то, что действительно нужно отремонтировать или заменить, это сэкономит вам деньги и время. Напоминаем, что на все купленные и установленные у нас запасные части мы предоставляем гарантию 1 год. Пожалуйста, сообщите нам свой номер телефона, чтобы мы могли забронировать для вас удобную дату и время. Также есть возможность зарегистрироваться на нашем сайте и получить дополнительную скидку 3%. Мы также всегда рады услышать от вас по телефону. Надеемся на сотрудничество, команда профессионалов FIT Service
• Нет воспламенения смеси, нужна диагностика двигателя, приходите

• ВАЗ 2107 2006, ремонт карбюратора

  Алексей: Нужно почистить карбюратор

  • Добрый день!
    Карбюраторными автомобилями не занимаемся. С уважением, Группа компаний АвтоГЕРМЕС!

• ВАЗ 2104 1998, ремонт карбюратора

  Денис: Бензин течет в коллектор и переливается

  • Добрый день. Стоимость диагностики 620 руб. Стоимость ремонта после диагностики согласовывается.
  • Здравствуйте Денис, подъезжайте к нам, поможем решить вашу проблему.
  • Денис: Пожалуйста, напишите адрес
  • улица Панфилова 28Б, за центурионом, или за иридием
  • Добрый день! Приходите, узнаем…
  • Добрый день!


• ВАЗ 2109 1996, ремонт карбюратора

  Никита: Нужно хорошо отрегулировать карбюратор, чтобы можно было ездить быстро и не потреблять слишком много топлива

  • Добрый день. Мы предлагаем вам сначала сделать диагностику вашего автомобиля. Стоимость диагностики 650 руб.
  • Добрый день. Можно. Вызов.
  • Вы устанавливаете два взаимоисключающих условия.
    Карбюраторный двигатель. Быстрая езда = большой расход. Если вы хотите спортивных результатов от «девятки», то это дорогое и не очень нужное удовольствие.
    А если двигатель просто не хочет нормально работать из-за карбюратора, то причин достаточно. Приезжайте, будем лечить.

• ВАЗ 2115 1999, ремонт карбюратора

  Юсиф: работает на малых оборотах часто глохнет

  • Добрый день, уважаемый клиент. Мы рады, что Вы обратились в FIT Service по данному вопросу! Ваша заявка обработана, и мы готовы оказать все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ по авто, мы рекомендуем вам провести диагностику всех узлов и выявить только то, что действительно нужно отремонтировать или заменить, это сэкономит вам деньги и время. Напоминаем, что на все купленные и установленные у нас запасные части мы предоставляем гарантию 1 год. Пожалуйста, сообщите нам свой номер телефона, чтобы мы могли забронировать для вас удобную дату и время. Также есть возможность зарегистрироваться на нашем сайте и получить дополнительную скидку 3%. Мы также всегда рады услышать от вас по телефону. Надеемся на сотрудничество, команда профессионалов FIT Service.
  • 20 лет машине…. чего ты хочешь?
    причин может быть много.

• Андрей: регулировка топливной смеси карбюратором, подготовка к осмотру.

  • Карбюратор не ремонтируем и не регулируем, советую обращаться к Михаилу, он работает возле магазина запчастей на улице Хабаровской, Газель стоит там на стоянке (на дублере напротив поста ГИБДД), он Вам обязательно помогут и сделают все качественно.
  • Андрей: Спасибо.
  • Здравствуйте уважаемый Андрей!
    Спасибо за проявленный интерес к компании «АВТОГЕРМЕС»!

    Входная стоимость диагностики вашего автомобиля ВАЗ 2106 1995 года составит 2500 рублей, в зависимости от сложности работы стоимость может увеличиться.
    Стоимость работ по получению диагностической карты составит 720 руб.
    При себе иметь документы: гражданский паспорт владельца, свидетельство о регистрации.
    Огнетушитель, знак аварийной остановки, лобовое стекло без сколов и трещин, осветительные приборы все должно быть включено.

    Мы постараемся сделать Вам выгодное предложение и будем рады видеть Вас в нашей компании.
    Приглашаем Вас посетить наш дилерский центр «ЛАДА АВТОГЕРМЕС», расположенный по адресу: г. Москва, Шоссе Энтузиастов, 59.
    Для гарантированного посещения нашего дилерского центра в удобный для Вас день и время предлагаем Вам воспользоваться услугой предварительной запись на техническое обслуживание по общему номеру телефона компании АвтоГЕРМЕС.

  • Существуют ли они

ВАЗ 2104 2001, ремонт карбюратора

Салават: Сколько стоит ремонт карбюратора?

• Извините, мы не можем помочь
• Извините, мы не можем помочь
• Добрый день!
  Наша компания не проводит данные работы. С уважением, Группа компаний АвтоГЕРМЕС!

• ВАЗ Ока 2003 г. , ремонт карбюратора

  Андрей: Ремонт карбюратора, регулировка зажигания

  • Добрый день уважаемый покупатель. Мы рады, что Вы обратились в FIT Service по данному вопросу! Ваша заявка обработана, и мы готовы оказать все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ по авто, мы рекомендуем вам провести диагностику всех узлов и выявить только то, что действительно нужно отремонтировать или заменить, это сэкономит вам деньги и время. Напоминаем, что на все купленные и установленные у нас запасные части мы предоставляем гарантию 1 год. Пожалуйста, сообщите нам свой номер телефона, чтобы мы могли забронировать для вас удобную дату и время. Также есть возможность зарегистрироваться на нашем сайте и получить дополнительную скидку 3%. Мы всегда рады вашему звонку. Надеемся на сотрудничество, команда профессионалов FIT Service.

• ВАЗ 2106 1995, ремонт карбюратора

  Кирилл: регулировка карбюратора

  • Мы не занимаемся карбюраторами.
  • Добрый день, Кирилл, к сожалению, такие работы мы не выполняем, оборудования нет.
  • Кирилл, привет!

    От 500 до 1500 рублей
    Позвоните, скажите что у вас есть, дам более точную цену

    Меня зовут Максим
    Автосервис на Вавилова 21

  • Добрый день! Для уточнения возможности и стоимости работ — позвоните нашему мастеру-приемщику
    Обратите внимание, что стоимость может отличаться от указанной на сайте. Окончательная стоимость рассчитывается индивидуально и зависит от состояния автомобиля, дополнительных работ и дополнительных комплектующих.
    А также заходите на наш сайт и в группу ВК, чтобы узнать больше.
    https://xn—-7sbbi1a3brl.xn--p1ai/

ВАЗ 2108 1997, ремонт карбюратора

Андрей: Регулировка карбюратора

Многие автомобилисты, читающие страницы сайта сайт задают в письмах и комментариях вопрос: «Как правильно отремонтировать, почистить, отрегулировать и настроить карбюратор вашего автомобиля?». Какова последовательность действий? Ведь в статьях сайта отражен тот или иной момент ремонта или регулировки, а общей инструкции, дающей полную картину действий, нет. Опытным ремонтникам это особо и не нужно (они уже знают, что, как и зачем делать), а вот автовладельцам, впервые решившим привести карбюратор в порядок самостоятельно, лучше всего иметь перед глазами четкую процедуру.

Сначала подготовьте инструменты:.

Порядок ремонта карбюратора Солекс

1. Снимаем карбюратор с двигателя автомобиля.

Снимаем карбюратор с двигателя автомобиля предварительно отсоединив от него все патрубки, шланги и провода. Операцию необходимо проводить при снятой минусовой клемме аккумулятора, автомобиле на ручнике.

1. Проверяем снятый карбюратор Солекс.

Проверить целостность карбюратора, работоспособность его механизмов и устройств. При этом оценивается масштаб и необходимость ремонта. Предварительно очистите его от внешних загрязнений щеткой и ацетоном. См. . Обязательно карбюратор на деформацию.

1. Разбираем карбюратор Солекс, полностью.

Обеспечьте чистую зону для разборки. Для подстраховки можно сфотографировать этапы разборки. См. . При разборке проводим доводку деталей (заменяем погнутые элементы, порванные диафрагмы и прокладки, добавляем недостающие). Проверяем посадку фурнитуры в корпусе и крышке. Сравниваем параметры жиклеров, диффузоров с номиналом. Для этого выберите свою модель и выполните сверку.

1. Чистим и чистим карбюратор.

например чистка каналов СХХ

1. Собираем карбюратор.

Карбюратор Солекс собираем в обратном порядке. Читать далее. Откручиваем винты регулировки «количества» и «качества» топливной смеси на холостом ходу на 2-3 оборота от упора.

начало сборки карбюратора 2108, 21081, 21083 солекс

1. Регулируем карбюратор, проверяем его системы и механизмы.

На данном этапе проводим несколько предварительных ключевых регулировок карбюраторных систем. От того, насколько точно и правильно произведена регулировка, зависит, как потом будет работать карбюратор и будет ли он работать вообще.

Вот список регулировок карбюратора.

Как отрегулировать карбюратор ВАЗ 2107 самостоятельно

Работа каждого автомобильного двигателя зависит от количества и качества воздушно-топливной смеси, приготовленной специальным устройством, называемым карбюратором. Все карбюраторные системы создают смесь и помогают равномерно распределить ее по цилиндрам. Смешивайте топливо с потоком воздуха по-разному. Например, есть карбюраторы мембранно-игольчатые, а есть поплавковые. Именно к этому типу относятся карбюраторы семейства ВАЗ производства Димитровоградского автомобильного сельскохозяйственного завода (ДААЗ).

Регулировка карбюратора ВАЗ 2107 – важный инструмент для сохранения двигателя в рабочем состоянии.

Перед регулировкой карбюратора необходимо знать, какого типа он установлен на автомобиле. Для этого необходимо помнить, что:

Основные узлы карбюратора, подлежащие регулировке:

Для того чтобы отрегулировать карбюратор, необходимо знать основные признаки его неисправности. Поскольку за разгонную динамику автомобиля отвечает карбюратор, к ним относятся следующие:

• затруднение при запуске двигателя, длительное «чихание»;
• всякие «рывки», «дерганья», «провалы» при нажатии на «Педаль газа»;
• вялая способность автомобиля к разгону;
• необъяснимое увеличение расхода бензина.

Итак, если у вашего автомобиля есть соответствующие «жалобы», приступайте к его настройке.

Внимание! Правильнее всего настроить на снятом карбюраторе. Регулировка карбюратора ВАЗ 2107 не предполагает использования пористых и шерстяных тканей, а также различных проводов для чистки жиклеров.

Как отрегулировать карбюратор самостоятельно на ВАЗ 2107? При снятии крышки карбюратора поплавковая система регулируется, так удобно.

Регулировка поплавковой системы

Свободный ход поплавка находится в пределах следующих значений: 6,5 мм с одной стороны и 14 мм с другой. Это можно отрегулировать с помощью контрольного шаблона, поставив камеру вертикально. При этом поплавок слегка беспокоит, но не прописывает шарик клапана.

В том случае, если расстояние меньше 6,5 мм, то нужно немного подогнуть язычок клапана (иглу), который на рисунке обозначен буквой «А».

После этого отрегулируйте степень открытия игольчатого клапана, пропускающего бензин в поплавковую камеру. При приближении к поплавку уменьшается подача топлива, при резком нажатии на педаль газа и открытии дроссельной заслонки расход топлива увеличивается, а поплавок опускается.

Теперь отрегулируйте отклонение поплавка в другую сторону. Для этого максимально разверните его от крышки и проверьте шаблон, толщина которого с определенным допуском составляет 14 мм.

Если расстояние не совпадает, необходимо отрегулировать скобу крепления поплавка и сделать ее не более 14 мм.

Теперь после регулировки свободный ход поплавка около 8 мм. Регулировка карбюратора ВАЗ 2107 также предусматривает проверку входящих сеток и топливных фильтров для поддержания полного потока топлива.

Старт регулировка пускового устройства

Настройка карбюратора ВАЗ 2107 своими руками, включает регулировку пускового устройства. Напомним, что он служит для уверенной работы холодного двигателя. Для этого смесь вдвое, втрое более насыщают топливом, чем при обычном питании горячего двигателя.

Стартер карбюраторов 1007010 срабатывает при частоте 1500 оборотов, то есть при рекомендованном изготовителем пуске холодного двигателя.

Если смотреть на карбюратор сбоку, то хорошо виден канал, по которому подается разрежение от дыма дроссельной заслонки на диафрагму заслонки:

Если снять карбюратор и посмотреть на его с обратной стороны, то виден герметичный канал:

Если разобрать карбюратор, то можно увидеть детали этого диафрагменного стартера:

Ниже приведено схематическое изображение пускового устройства карбюратора семейства 1107010:

Объясните механизм пусковое устройство. Вытягивая «СУППЛК», водитель как бы приводит пусковое устройство в проводное состояние. При этом:

• Рычаг трехзатворный «делит» трос против часовой стрелки;
• Телескопическая тяга;
• Тяга, в свою очередь, через рычаг поворачивает воздушную заслонку.
• Второе плечо рычага давит на ось дроссельной заслонки 1 камеры.
• Клапан воздушного потока теперь полностью закрыт, дроссельная заслонка 1 камеры слегка изогнута для запуска, создавая пусковой зазор

При регулировке пускового устройства сначала нужно снять карбюратор. Затем:

Поверните рычаг воздушной заслонки, чтобы она закрылась. Сейчас аппарат «задавил».

Вид сверху:

Теперь нужно перевернуть карбюратор, измерить зазор между кромкой дроссельной заслонки (1 камера) и ее стенкой. Для карбюраторов «Семерки» этот зазор составляет 0,85-0,9 мм. Зазор можно измерить щупом с калиброванной проволокой:

Для приведения его в этот диапазон оценивают приводную тягу на дроссельной заслонке.

После этого установите зазор «А». Он расположен между стенкой канала и краем воздушной заслонки внизу. Для этого повторяем заслонку, «мы», устройство. Чтобы создать имитацию воздухонепроницаемости, растушуйте исходный материал:

Теперь шток вытащил тягу из паза, и в результате получилась заслонка. Зазор «А» составляет 5-5,4 мм.

Для регулировки этого зазора нужно закрутить винт регулировки, только предварительно сняв с него резьбовую пробку:

Как поставить холостой ход на ВАЗ 2107 что система зажигания настроена правильно, все провода в порядке и двигатель полностью прогрет.

Для этого:

Смысл этой операции в том, чтобы накрутить «качество» при постоянном «количестве» до 850-900 оборотов в минуту.

Оценить оборот можно по электронному тахометру, при настройке на слух, или по тахометру на приборной панели.

Следующим этапом является регулировка привода воздушной заслонки.

Если не обращать внимания на положение привода, то машина может застрять. Для этого потребуется простая шлицевая отвертка, а ключ на 7 мм.

На рисунке показано положение щитка с заглубленной и удлиненной «СУМПЛОЙ».

Для настройки делаем следующее:

• «ПОДАЧА» утоплена;
• Винтовое крепление тяги, выворачивающей щелевой эндоскоп (пружина толкает его вертикально)
• Затянуть винт;
• Проверить ход выполнения.

Регулировка привода дроссельной заслонки (ГАЗ).

При неправильной настройке данного привода ухудшается динамика разгона и тиканье двигателя. Эта настройка должна выполняться с помощником.

Понадобится клаксон, ключ на 8, отвал, фонарик и штангенциркуль.

Комплект «поток» «СУППЛК», или привод воздушной заслонки.

Для регулировки суппортов измерьте длину тяги, она должна быть ровно 8 см. С помощью вращения наконечников «Подгоните» длину тяги к этому размеру, открутив гайки «передач».

После этого ставим тягу на место и повторяем проверку. Современные тяги часто выполняются из очень плохого пластика, дающего усадку. Поэтому надо через неделю проверить «набор» тяги.

Можно не знать как отрегулировать карбюратор ваз 2107, но длину тяги установить может каждый.

Мы рассмотрели лишь некоторые возможности выполнения регулировки карбюратора своими руками. В общем, есть целая профессия «карбюраторщика», подразумевающая полное владение этой нужной и сложной техникой. В одной статье просто невозможно описать все новинки этого процесса. Но мы надеемся, что основные принципы были для вас более понятными и полезными.

устройство, неисправность, регулировка Другие узлы карбюратора

Любая машина радует своего владельца до тех пор, пока с ней не начинают происходить какие-либо неприятности. Каждого водителя подобные обстоятельства естественно расстраивали. Если машина не новая, то стоимость ремонта может быть слишком велика, и решить ее самостоятельно очень сложно. Однако настоящие ценители Ваза пытаются исследовать своего железного коня «от» и «до» и. В первую очередь это касается ремонта важных узлов, многих интересует установка карбюратора Солекс 21083 на ВАЗ-2107.

Самый популярный карбюратор на ВАЗ-2107 — Солекс

С момента выхода на свет автомобилей ВАЗ с карбюраторными двигателями на них устанавливались детали следующих производителей: Озон, Солекс, Вебер. Но наибольшей популярностью пользовались и продолжают пользоваться. Рассмотрим регулировку и регулировку карбюратора этой марки немного подробнее.

Что может пригодиться по работе

Если вдруг в двигателе автовладелец стал замечать какие-то изменения, например, «на горячую» он перестал заводиться или появилась нестабильность оборотов на холостом ходу, это необходимо произвести правильную регулировку карбюратора ВАЗ, а также правильно отрегулировать холостой ход автомобиля.

Все настройки производятся для того, чтобы добиться стабильной работы силового агрегата на холостом ходу при минимальной частоте вращения коленчатого вала.

Для определения частоты вращения коленчатого вала может понадобиться тахометр. На некоторых автомобилях есть встроенный щиток приборов, среди которых есть специальный разъем для этого прибора. В такой ситуации целесообразно использовать его. В противном случае используется отдельный прибор (мультиметр или автотестер, работающий в режиме тахометра). Однако для снятия более точных показателей лучше всего подключить самостоятельный блок. Это будет намного удобнее в плане эксплуатации, кроме того, вся регулировка будет выполняться более точно и качественно.

Опытные аутослеры, наевшиеся в этом случае, могут быть настроены на слух. Для вращения винта качества и винта количества другим мастерам, не обладающим большими знаниями, может понадобиться шлицевая отвертка с шириной лезвия не более 3 миллиметров.

Подготовительные мероприятия

Если автолюбителя интересует регулировка карбюратора Солекс своими руками, он должен предварительно произвести ряд подготовительных действий.

Изначально необходимо прогреть силовой агрегат до рабочего состояния (температура 85-90 градусов).

На следующем этапе необходимо отжать ручку механизма привода воздушной заслонки, в народе называется просто — «SUPPLC». После этого заслонка должна находиться в положении, при котором воздушный канал полностью свободен, т.е. она расположена по направлению движения воздуха.

При наличии тахометра прибор необходимо подключить к заглушенному двигателю. В противном случае при отсутствии агрегата пункт следует пропустить. Плюс устройства должен идти на катушку зажигания, а минус – на «массу» транспортного средства (кузов, мотор или минус аккумуляторной батареи). Прежде следует прочитать инструкцию по эксплуатации.

Запуск двигателя должен быть запущен, включить оптику и обогревательные приборы.

Регулировка скорости хода

Настройка карбюратора Солекс на ВАЗ-2107, осуществляемая своими руками, требует от автолюбителя определенных знаний. Производитель рекомендует устанавливать в силовые агрегаты с карбюраторами 2108, 21081, 21083 фирмы Солекс Официальные Обороты, которые варьируются в пределах 750-800 об/мин. Очень важно добиться устойчивого функционирования системы в таком разрыве. Для этого нужно вращать винт «количества» топливного раствора, одновременно выставляя частоту вращения коленчатого вала.

Установка необходимой скорости вращения часто определяет необходимость срочной корректировки регулировки «винта качества». В автомобилях, в которых такие мероприятия производятся впервые, на вышеуказанном винте должна быть пластиковая заглушка, установленная на заводе, ее желательно снять. Для этого может пригодиться село или металлический крючок. При отсутствии обоих инструментов в ненужном предмете можно вкрутить шурупы, после чего все снимается.

Чтобы отрегулировать или установить карбюратор Солекс 21083 на ВАЗ-2107 успешно, манипуляцию следует провести в три приема. Если этого недостаточно, действия можно повторить несколько раз. Перед добавлением такой важной задачи нужно проверить правильность установки момента зажигания, а также работоспособность высоковольтных проводов. Если все работает стабильно и не вызывает нареканий у владельца, необходимо:

• Через шлицевую отвертку поверните винт, отвечающий за «качество» топливной смеси, чтобы увеличить скорость вращения коленчатого вала двигателя до максимального предела. Поворачивать блок необходимо в разные стороны до тех пор, пока не будет определено «правильное» положение винта для достижения максимального значения частоты. Возможна настройка на слух или тахометр;
• поставить винт «количество» топливного «раствора» в такое положение, чтобы оборот достигал 900 в минуту. Вкручивание винта напрямую влияет на открытие дроссельной заслонки первой камеры, из-за чего они начинают «прыгать» вверх по оборотам. В противном случае, если крутить винт против часовой стрелки, дроссель закроется, и обороты упадут. Основная задача регулирующего положения винта – определение его оптимального положения;
• оберните «кран качества», добившись 800 об/мин системы.

Если автолюбитель не знает, как поставить карбюратор Солекс на ВАЗ-2107, после того, как предыдущее устройство зажило, или возникла необходимость замены винта «качество», следует учесть одну важную особенность: перед регулировкой винт, нужно крутить по часовой стрелке до упора, после чего повернуть на 3 оборота и только после этого приступать к регулировке.

Важные моменты регулировки

После того, как конструкция обретет оптимальное положение, необходимо подточить «педаль газа»: автолюбителю следует проверить работоспособность мотора, который без перебоев будет «поднимать» частоту вращения коленчатого вала. При этом не должно быть резкого фарша двигателя, после отпускания педали. При наличии негативных моментов придется переустанавливать карбюратор.

Содержание СО в отработавших газах силового агрегата, по регламенту после таких манипуляций, должно после таких манипуляций уменьшаться. При идеальной работе всех компонентов СО должен колебаться в пределах 1,5%.

Когда винты не помогают нормализовать обороты, автовладельцу придется дополнительно проверить силовой агрегат, так как такие моменты свидетельствуют о том, что топливо «уходит» в смесительную камеру, минуя систему холостого хода. В этом случае нужно обратить внимание на электромагнитный клапан карбюратора, чтобы он закрылся. Вместе с этим следует измерить диаметр жиклерного отверстия, который иногда больше желаемого.

Заключение

Вышеописанные рекомендации помогут автовладельцу отечественного автомобиля самостоятельно отрегулировать или настроить карбюратор Солекс. Естественно, самостоятельная замена или ремонт узла позволяет сэкономить огромную сумму, однако не следует забывать, что заменяемая деталь должна быть проверена на установку и работоспособность.

Как правило, подбор предохранителей на карбюратор Колекс 21073 производят при его регулировке на двигателе. Некоторым из водителей иногда кажется, что если мечта сбылась, и секс на машине, наконец, установлен, то все проблемы прокуратуры будут решены. Но не тут то было! Основная работа только начинается после установки. Солекс, призванный экономить ваши деньги на топливных ресурсах, чтобы он исправно функционировал, нужно еще и точно настроить.

Ну если есть знакомый карбюратор. А если нет? Можно попробовать отрегулировать своими руками, но для этой процедуры нужно знать как минимум больше информации о самом карбюраторе.

Подбор типов соков на карбюратор Колекс 21073 является одной из составляющих его регулировки для наиболее разумной дальнейшей эксплуатации. И прежде чем заменить одно на другое, надо в корне понять: зачем и что это за деталь?

Теория

(Banner_Content) Двигатель через диффузор засасывает воздух, а через топливный барботер — и некоторое количество бензина. Объем двигателя зависит от объема подаваемого воздуха и топлива. Поэтому тенденция: ставить маленькую челюсть под больший объем двигателя. А если на двигатель небольшого объема (например, 1,5) приходится ставить аналогичный карбюратор Солекс 21073, то штатные жиклеры плохие (т.е. дают ненасыщенную смесь).

Поэтому можно сказать, что все начинается с топливной тарелки — ее сборов и настроек. После, во второй голове, нужно выбрать воздух. Запуск — строго с первой камеры, пока не настроите, вторую не рекомендуется ни в коем случае.

Правило: Gilkers Подбираем по объему двигателя. А лучше всего перед началом настройки найти заводской подбор, который соответствует объему агрегата на вашей машине, и переставить из него (или поставить такие же) форсунки.

Основы подбора

Если поставить, например, Солекс 21041 (объем 1,8) на двигатель 1,5. Это карбюратор с диффузором 24х26, расход — 102,5, а этого мало для двигателя 1,5. Ищем совпадение камер и рассеивателя. Находим ближайший из вариантов: Солекс 21073. Он с диффузором 24х24 и 107,5. И первые камеры практически совпадают. Кстати, если диффузоры почти такие же, а объем мотора меньше, то и подсос бензина будет меньше (жир беден). Итак, ТД (топливные форсунки) нужны от 110. Набираем несколько.

Дальше нужно определиться Что вы хотите получить: экономичную неповоротливость или дорогой пикап. В зависимости от решения выбираем и ТЖ: для регулировки обогащения или обеднения смеси воздуха и топлива (обедненная приведет к экономии бензина, но повлияет на разгонную динамику автомобиля).

Несколько примеров выбора

Машина 1,8 л . Карбюратор — Солекс 21073 (24х24). Первая камера топливная — 115, воздушная — 165. Во второй: ТЖ — 115, воздушная (ВЖ) — 125-я. холостой: 41-й. При такой ситуации расход AI 92 для городского режима движения – от 8 до 9 литров.

1,5 д. двигатель . Карбюратор — Солекс 21073. В первом — 115-й, ВЖ — 155 ЗД. Во втором — тж 115, ВЖ 135 ЗЦ. ХХ — 41-й. Бензин АИ 80. Расход — Трасса 10, город 12.

Доп.информация

В общем кроме подбора жэклей, есть еще много полезных и интересных нюансов по настройке солей, чтоб работало правильно и сочетается с двигателем вашего карбюраторного автомобиля.

Запуск всегда следует за установкой уровней в камерах. Вручную устанавливаются на позиции самих поплавков в зависимости от крышки агрегата (все делается по специальным шаблонам). А зря, думаете вы, как и многие доверчивые пользователи Солекса, что там с завода, мол, уже все выставлено. Чтобы не приводило к переливу и нагрузке на иглу — производим соответствующие настройки, подгибая язычки поплавка.

После установки уровней можно идти и бездельничать. Зависит от положения винта качества и количества смеси (крутка делается при снятом ремиксе).

РЕЗУЛЬТАТЫ

Конечно понятно, что нет предела улучшениям. Иногда они могут даже пойти на крайности: просверлить, например, дроссельную заслонку, отполировать МД, закрепить выталкивающие трубки на карбюраторе. Но, как говорится, сверх меры, значит, вредно для здоровья. А вот такая по своей увлекательности процедура, как подбор типов жиклеров на карбюраторе Колекс 21073, например, вещь достаточно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком. В итоге вы получаете экономичный и хорошо реагирующий автомобиль.

В течение 30 лет, пока классические модели ВАЗ с задним приводом, их конструкции, в отличие от стиля и дизайна, не менялись производителем. Поэтому владельцы стараются самостоятельно модернизировать автомобиль – внедряют различные узлы от импортных автомобилей или более технологичных моделей ваза.

Например, многим владельцам не нравится, как работают карбюраторы «Озон» и «Вебер», которые не способны обеспечить приемлемую динамику разгона, равномерный разгон, приемлемый расход топлива. Хотя все это уже есть в «Салексе». Именно поэтому большинство автовладельцев стремятся установить лицензионный французский «Солекс» на классику.

«Озон» и «Вебер» при определенных дорожных условиях являются излишне переносимой топливной смесью. Происходило это из-за того, что поплавок при резком входе в вращение или при крутом имитаторном подъеме перемещался в поплавковой камере. В «Салласах» такого минуса нет — они оснащены двухсекционными поплавковыми камерами, скрученными поплавками, движущимися в других плоскостях. Устройство «Солекс» более современное и совершенное.

Что «Солекс» подобрать

Агрегаты производства Димитровградского завода «Солекс» различаются в основном геометрией займов. Есть разница в диаметрах диффузоров, а также в размерах, конструкции воздушных жиклеров. Также отличает кулачковый профиль.

Однако без каких-либо неприятных последствий и доработок любой из «Солексов» из всей серии можно поставить на автомобиль, для которого карбюратор никогда не производился. Моделей и модификаций этих карбюраторов было выпущено много – ими оснащались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104, 05, 07. Это все говорит о том, что абсолютно любой агрегат из названной линейки без переделок или почти без них можно поставить на заднеприводные ВАЗы.

Результат тюнинга зависит от выбора конкретных «солксов». Но в любом случае двигатель улучшит тягу, машина получит плавный разгон. Для экономии стоит выбрать на «Таврии» модификацию «Солекс» — это ДААЗ-2181. Если вам нужна увеличенная динамика разгона, то выбирается ДААЗ-21073. Отличается диффузорами большего диаметра. Этот карбюратор создавался для моторов объемом 1,7, и после установки этого «салекса» на классику следует быть готовым к большому расходу топлива.

«Салексы» моделей 2108, 21083, 21051-30 считаются золотой серединой автомобилистов. Агрегаты способны обеспечить лучшие динамические характеристики и меньший расход топлива, если сравнивать их характеристики с Озоном.

Важные мелочи

У всех «Салексов» (кроме 21073) есть битерки с очень тонкими отверстиями. Следует отметить, что из-за этого куртки очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. В связи с этим топливные фильтры необходимо регулярно менять. Для повышения надежности можно установить инжекторный топливный фильтр. Выйдет немного дороже, но есть возможность увеличить интервал между ревизией агрегата.

Если принято решение об установке карбюратора Солекс на классику, то помимо карбюратора могут понадобиться дополнительные запчасти. Блок можно установить с воссозданием системы EPHX или без него — останется только неподключенный электромагнитный клапан. Проще всего сделать с этой системой. Но специалисты утверждают, что ЭПХХ позволяет добиться даже 5% экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрыть подачу топлива в канал холостого хода «Салекса» (ведь блок ЭПХХ не установлен), необходимо вынуть из корпуса иглу клапана. Но проще всего подключить клапан от замка зажигания.

При установке «Салекса» на заднеприводные ваз необходимо слить «реверс» пробкой или подключить его через обратный клапан в систему подачи топлива к топливному фильтру.

Как получить максимальную выгоду

Немного установить «Солекс» на классику, чтобы ощутить все преимущества, нужно модернизировать систему зажигания. Вместо штатного бесконтактного зажигания поставил. Любой «Солекс» изначально настроен и предназначен для подготовки к эффективному его воспламенению, нужен более мощный разряд. Контактная система зажигания такой разряд выдать не может, а бесконтактная — вполне. Катушка его может выдавать напряжение до 25 тысяч вольт. Свечной зазор будет не более 0,8 мм.

Новый или бывший в употреблении?

Можно купить новый «Солекс» к классике, но есть возможность приобрести и б/у карбюратор. Во втором случае необходимо провести ему ревизию – тщательно прочистить каналы, отполировать диффузоры. Кроме того, лучше приобрести и заменить форсунки.

Но при этом не стоит покупать современные изделия — лучше попросить знакомых и знакомых, которые были сделаны в СССР. Современные жиклеры, которые есть в ремкомплектах, часто не соответствуют целевым размерам.

Для эффективной работы диффузора с его элементов удаляют заусенцы и выступы. Такие дефекты создают воздушные виги, а это не лучшим образом сказывается на наполнении цилиндров.

Что можно взять

В первую очередь необходимо приобрести запчасти, которые потребуются при установке «Солекса» на ВАЗ классической модели:

• Следует купить тонкие полоски из паронита. Но нужно, чтобы они были сделаны именно для «Салекса». Отверстия в прокладке под диффузоры отличаются от «Вебера» и «Озона».
• Вместо двух накладок можно приобрести одну, где два отверстия. Ставится между карбюратором и прокладкой от Гетинакса. Кроме того, берут еще один с овальным отверстием. Он предназначен для установки между коллектором и прокладкой Ghetinakse.
• Еще приобретите «Мебельный» шланг. Его длина должна быть не менее 80 сантиметров. В противном случае он не дойдет до топливопровода под насосом.

Процесс установки

Теперь можно приступать к установке:

• Для защиты коллектора от попадания грязи подкапотное пространство обязательно тщательно очищается.
• Затем от штатного карбюратора отсоедините приводы и тросы, а также шланги.
• Чтобы снять кожух воздушной заслонки, на «Панель подачи» убрал кронштейн.
• Поверхность коллектора аккуратно зачищается, наносится герметик.
• После этих операций необходимо установить прокладки в виде сэндвича. Вначале он тонкий, затем толстый, после – снова тонкий. Задача толстой прокладки – обеспечить теплоизоляцию. А чтобы процесс установки был удобнее, карбюратор устанавливается на коллектор без крышки. Привод заслонки должен находиться впереди автомобиля.
• Дроссельный резак установлен — на ВАЗ-2104 будет удобнее, если он окажется из головки ГБЦ. Кулису или «вертолет» иногда пилил по центру, чтобы плавно переходил на карбюратор. А чтобы щиток не жужжал на пружине, на тяге установлены пластиковые наконечники.

• Затем протяните кабель привода всасывания через крышку GBC и отрегулируйте его до необходимой длины. Регулировка осуществляется изменением длины кожуха. Затем кабель подключается к карбюратору.
• После этого можно установить верхнюю крышку.
• Далее к карбюратору подключается шланг подачи топлива, «обратка», подогрев. Шланг «Мебельный» оснащен обратным клапаном. Возвратная пружина цепляется за ось старой кулисы на крышке ГБЦ.

• Теперь электромагнитный клапан следует подключить к реле освещения, к плюсовому контакту.
• Далее воздушный фильтр и его крышка устанавливаются на свое место.

Все, на этом работы по установке блока завершены. Но оперировать пока рано. Нужно правильно настроить карбюратор. Ниже мы расскажем, как это сделать правильно.

Со стандартными Жаймерами «Солекс» не сможет поразить динамику. В этом случае можно заменить карбюратор на 21073. Без изменений установка вполне возможна, но в первой камере будет готовиться бедная смесь. Поэтому на первой камере мотор не сможет обеспечить достаточную для разгона тягу. Автомобиль будет очень медленно набирать скорость.

Когда вторая камера откроется, скорость движения значительно улучшится. И машина прыгнет вперед, как коза. Но эффективность использования топлива очень низкая.

Проблема решается подбором главного топливного жиклера в первой камере карбюратора. Если заменить его с 107,5 на 110, то можно получить улучшенную интенсивность разгона. Это компромисс между экономией и динамикой. Оптимально — 115-я топливная щека в первой камере. Можно установить и 117.5. Но поток увеличится еще больше. Смесь конвертируется в этот джибриер, и динамика может ухудшиться.

Жиклеры воздуха первой камеры — 145, 150, 155. При топливе 117,5 можно установить воздух 165.

Регулировка ВАЗ 21083.

Двигатель необходимо прогреть, затем выставить уровень в поплавке камеры с помощью специальных шаблонов. Лучший уровень топлива примерно 23 мм от дна. Что касается смеси, то наилучший результат получается, если винт откручивать на 2 оборота, а винт качества на 4-4,5 оборота. Однако при холостом ходе могут быть и другие установки.

Вывод

Все кто знает как настроить «Озон» смогут решить вопрос как настроить карбюратор «Солекс». А как можно модернизировать классический ВАЗ, мы рассказали в этой статье.

Карбюратор 21073 1107010 ДААЗ разработан для автомобилей Нива ВАЗ-2121 с двигателем объемом 1,6 л и ВАЗ-21213 с двигателем 1,7 л.
Солекс 21073-1107010 — эмульсионный, двухкамерный карбюратор с нисходящим потоком (поток нисходящего движения). Дроссельные заслонки открываются механически, последовательно с помощью педали «Газ».

Карбюратор имеет следующие узлы и системы:

• Основные дозирующие системы, их две, для первой и второй камеры соответственно.
• Поплавковая камера снабжена двойным поплавком, уравновешенным для предотвращения влияния наклона карбюратора на работу, например, при повороте автомобиля.
• Система всасывания газа Cartizer.
• Механизм блокировки открытия дроссельной заслонки второй камеры.
• Система холостого хода связана с первой камерой.
• Экономайзер на холостом ходу.
• Две переходные системы, по одной на каждую камеру.
• Режимы мощности экономайзера.
• Акперцерационный насос.
• Пусковое устройство.
• Нагревательное устройство.

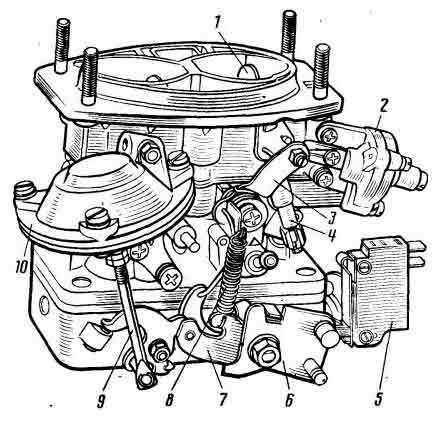

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половин, более массивной нижней — корпуса, верхней — крышки карбюратора. В нижней части карбюратора в каждой камере установлены поворотные дроссельные заслонки с механическим управлением. В первой камере вверху находится воздушная заслонка, предназначенная для запуска холодного двигателя. Воздушная заслонка управляется тросом, выходящим в салон автомобиля (рычаг подсоса), и вакуумным пусковым устройством.

Через впускной штуцер топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух сообщающихся между собой секций, поэтому уровень топлива в них одинаков. Двухсекционная конструкция позволяет уменьшить влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

По мере заполнения поплавковой камеры поплавок, нажимая на лупу клапана, перекрывает поток топлива, тем самым поддерживает постоянный уровень топлива в карбюраторе.
Из поплавковой камеры топливо через основные топливные жиклеры подается в эмульсионные колодцы, а воздушные рубашки по отверстиям в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малый и большой диффузоры карбюратора. Это основная дозирующая система карбюратора.
При разных режимах работы двигателя включаются те или иные карбюраторные системы.

Рабочий Карбюратор Солекс 21073

При запуске холодного двигателя, для обогащения смеси, ввод в работу Пусковое устройство Управляется из салона автомобиля отсасывающей ручкой. В максимально выдвинутом положении ручка всасывания через трос привода поворачивает рычаг, полностью закрывая воздушную заслонку (первую камеру). При этом дроссельный клапан первой камеры открывается на величину пускового зазора, который можно настроить регулировочным винтом открытия клапана первой камеры на рычаге.

Пусковое устройство Состоит из полости у канала с пространством впускного коллектора, диафрагмы и штока, связанного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе подается на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется спусковым винтом). При возврате рукоятки в нормальное утопленное положение пусковые установки уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и в регулировке не нуждаются. Дроссельная заслонка второй камеры через рычажную систему, при выдвинутой пробе, блокируется, поэтому при нажатии на газ вторая камера не участвует в исключении отказов двигателя.

Система холостого хода (СХС) Предназначена для питания двигателя на минимальных оборотах, не позволяя ему глохнуть при отсутствии нагрузки. Топливо поступает в СКС через главный топливный жиклер первой камеры, затем котел холостого хода смешивается с воздухом, поступающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СКС обеспечивает плавный переход в этот режим. Образовавшаяся эмульсия попадает в первую камеру через отверстие, расположенное под дроссельной заслонкой. Канал, ведущий к холостому отверстию, перекрывает винт качества. Обороты двигателя регулируются так называемым винтом качества, определяющим размер дроссельной заслонки камеры номер один в режиме холостого хода.

Плавным нажатием на педаль газа включает в работу систему перехода первой камеры . Его дроссельная заслонка частично открыта, из щели переходной системы, расположенной над заслонкой, начинает поступать дополнительное топливо, обогащающее смесь. Система перехода первой камеры не допускает выхода из строя при переключении с режима холостого хода, при движении автомобиля.

Переходная система второй камеры Устроена аналогично, с той лишь разницей, что обогащение смеси происходит при переходе от среднего режима к большим нагрузкам, а выход ее циркулярный. Эта система помогает избежать сбоев при вождении автомобиля.

При достаточно сильном открытии заслонок вход в режимы мощности экономайзера . Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке расход большой, а отверстие экономайзера не влияет на шаровой кран, перекрывая поток топлива. При открывании заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шар клапана, открывая путь горючему через экономайзер масла в эмульсионный колодец, и, минуя основной мазут, обогащает топливную смесь.

В режиме работы при максимальных нагрузках двигателю требуется дополнительное топливо. Его подача осуществляется экоостатом Непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос Другой карбюраторный узел. Ускорительный насос обогащает топливную смесь во время разгона автомобиля. Он состоит из рычага, отверстия и распылителя. Кулачок, находящийся на оси дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а тот на диафрагму, нагнетая топливо через распылитель в первую камеру карбюратора. В насосном устройстве предусмотрено два обратных клапана. Первый расположен в канале, соединяющем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружин съемной диафрагмы, подобно поршню шприца. Клапан закрывается при впрыске топлива в распылитель (при нажатии на педаль газа). Второй клапан находится в распылителе ускорительного насоса. При впрыске топлива он открывается, если топливо перестает поступать — перекрывает канал распылителя, препятствуя подаче воздуха и не позволяя течь топливу. Профиль кулачка ускорительного насоса определяет его производительность.

Принудительный холостой ход экономайзера (EPHH)

О системе холостого хода было сказано выше. Код карбюратора 21073 оснащен электромагнитным клапаном, входящим в состав экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходную систему первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме форсированного холостого хода (торможение двигателем), для снижения токсичности выхлопа. газа и экономии топлива. ЭПХХ состоит из концевого выключателя (см. чертеж карбюратора), электромагнитного клапана и блока управления.

При включении зажигания до пуска двигателя, при закрытии дроссельной заслонки первичной камеры карбюратора на корпусе автомобиля замыкается упорный винт (винт количества) с концевым выключателем. При этом на электромагнитный клапан подается напряжение, и он открывает топливный жиклер системы холостого хода.
При пуске двигателя и работе его на холостом ходу на электромагнитный клапан подается питание от блока управления. При увеличении частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа происходит замыкание контактов с кузовом автомобиля) блок управления отключается от управления электромагнитным клапаном, но подается питание на электромагнитный клапан продолжает поступать до тех пор, пока концевой выключатель снова не полезет на массу. При резком закрытии дроссельных заслонок (форсированный холостой ход) концевой выключатель замыкается на корпус автомобиля и отключается питание электромагнитного клапана, а игла клапана перекрывает топливную смесь.
При снижении частоты вращения коленчатого вала до 1900 оборотов снова включается блок управления и подается напряжение на электромагнитный клапан, открывается заслонка подачи топлива и начинается подача смеси из системы холостого хода.

Данный карбюратор имеет схожую конструкцию со всеми карбюраторами линейки Солекс Димитровградского автоузла (сокращенно ДААЗ), но имеет и некоторые отличия. Так как он устанавливается на двигатели с большим рабочим объемом, то и характеристики его систем изменены. Распылитель ускорительного насоса оснащен только одной трубкой, идущей к первой камере. Сетчатый фильтр извлекается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления резервными газами через штуцеры, запрессованные в корпус, которые через каналы сообщаются с пространством первой камеры над дросселем дроссельной заслонки и под ним.

Из приведенной ниже таблицы можно узнать, какие форсунки стоят на Солекс 21073 1107010.

Под классическими моделями ВАЗ следует понимать автомобили с 2101 по 2107. Владельцы таких автомобилей с карбюратором часто прибегают к поиск более эффективных решений по повышению динамических характеристик и/или снижению расхода топлива. И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решается на установку стороннего карбюратора, то при выборе нужно учитывать ряд индивидуальных особенностей.

Читать в этой статье

Staten модели карбюраторов

Различные модели карбюраторов ориентированы на экологию, снижение расхода или максимальную динамику автомобиля. Карбюраторы также создавались для двигателей разного объема. Некоторые модели карбюраторов от одного силового агрегата можно легко установить на другой, и в некоторых случаях потребуются переделки.

Карбюратор ДААЗ/Weber

Карбюраторы ДААЗ (Дмитровский Автозавод) 2101, 2103 и 2106 выпускались по лицензии WEBER. По этой причине модель называют и карбюратор ДААЗ, и карбюратор WEBER, но понимают одно и то же устройство. Указанные модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо можно отнести высокий расход топлива на отметке от 10-ти до 14-ти литров на сто километров. Еще одной потенциальной сложностью на сегодняшний день является практически полное отсутствие этих моделей даже в приемлемом рабочем состоянии.

Карбюратор Озон

Не менее популярна карбюраторная модель ДААЗ 21053, являющаяся лицензионной продукцией компании SOLEX. Карбюратор зарекомендовал себя как экономичное и в то же время динамичное решение при установке «классики» на двигатели. Конструкция этой модели сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Солекс имеет систему подачи топлива (реверс). Благодаря этому раствору излишки бензина попадают обратно в бензобак. Обратка позволяет сэкономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь ряд вспомогательных электронных систем. К основным решениям можно отнести систему холостого хода с электрорегулировкой клапанов, автоматическую систему холодного пуска и др. Такие нововведения встречались на экспортных версиях автомобиля. В СНГ распространение получил карбюратор «Солекс» с электроуправляемым клапаном холостого хода.

Проблема в работающей системе. В карбюраторе этого типа воздушные и топливные каналы узкие и быстро забиваются. Если карбюратор не может быть своевременно обслужен, то система начального хода выходит из строя. Карбюраторный Солекс потребляет от 6-ти до 10-ти литров топлива в спокойном режиме. Что касается АС, то она уступает только ранней разработке Вебера.

Все вышеперечисленные карбюраторы ставятся на классические вазовские двигатели без доработки. Единственным нюансом при выборе остается подбор карбюратора относительно рабочего объема вашего мотора. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена жиклеров, а также тщательная регулировка карбюратора.

Установка нестандартного карбюратора

Владельцы «Классики» в ряде случаев прибегают к установке на свои автомобили нештатных моделей карбюраторов. Такая установка потребует определенных переделок и последующих настроек. Речь идет о моделях карбюраторов Солекс 21073 и Солекс 21083.

Модель SOLEX 21073.

Данная модель рассчитана на мотор объемом 1,7 литра и штатно устанавливается на силовой агрегат автомобиля Нива. Карбюратор Солекс 21073 отличается от других большими каналами и карбюраторами. Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет добиться увеличения динамики, но расход топлива поднимается до отметки 9-12 литров на сотню.

Модель СОЛЕКС 21083.

Солекс 21083 Ставился на ВАЗ 2108-09. Если ставить на двигатели «классики», то потребуется доработка. Системы газораспределения двигателей 01-07 и 08-09имеют ряд отличий. Установка такого карбюратора без переделки приведет к тому, что при тираже около 4000 скорость подаваемого воздуха может достигать звука, и мотор не включится на раскрутку. Для установки этой модели карбюратора необходимо сбросить диффузоры первичной и вторичной камеры для их расширения. Также необходимо установить большие форсунки. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели у 21073.

Подведение итогов

Напоследок добавим, что есть модели карбюраторов иностранного производства. К минусам такого выбора можно отнести дороговизну, сложность в настройке и обслуживании, а также не всегда лучшую динамику и экономичность относительно перечисленных выше карбюраторов ДААЗ, перечисленных выше моделей, Солекс или Вебер.

Читайте также

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, настроить холостой ход, подобрать рубашки, убрать провалы.

Чистка карбюратора: когда необходимо чистить дозирующее устройство, признаки и симптомы. Доступные способы чистки карбюратора без разбора и снятия с автомобиля.

Описание Дизайн. Описание конструкции Топливный бак ВАЗ 2104

Главная / Ремонт

Детали системы питания карбюраторного двигателя:

1 — карбюратор; 2 — воздухозаборник теплого воздуха; 3 — заборник холодного воздуха; 4 — термостат; 5 — крышка корпуса воздушного фильтра; 6 — фильтрующий элемент; 7 — корпус воздушного фильтра; 8 – датчик указателя уровня и резерва топлива; 9- топливный бак; 10 — вентиляционный шланг; 11 — заливная труба; 12 — топливопровод; 13 — топливный шланг; 14 — топливный фильтр; 15 — Топливный насос

Система питания состоит из топливного бака с датчиком указателя уровня топлива и резерва топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.

Топливный бак сварен из двух половинок, переложенных из безлистовой стали. Снаружи бак окрашен черной эмалью.

На автомобиле ВАЗ-2104

га установлен топливный бак емкостью 42 л, который расположен под полом багажного отделения с левой стороны. Резервуар с горловиной залива

находится в нише на левом заднем крыле. Бак крепится к днищу корпуса четырьмя болтами. Для вентиляции топливный бак имеет шланг, выведенный в нишу заливной горловины. Сверху на баке через уплотнительную прокладку установлен датчик указателя уровня и запаса топлива. С датчика на панели приборов выводятся данные об остатке топлива в баке. Когда топлива остается 4,0-6,5 литров, на панели приборов загорается контрольная лампа. Топливопроводы Изготовлен из стальных оцинкованных труб и крепится снизу на днище кузовных держателей. Детали топливной системы соединяются между собой резиновыми шлангами, фиксируемыми герметичными хомутами.

Детали топливного насоса:

1 — нижний регистр; 2 — возвратная пружина; 3 — стержень; 4 — пластина узла диафрагмы; 5 — предохранительная диафрагма; 6 — внутренняя дистанционная прокладка; 7 — рабочие диафрагмы; 8 — наружная дистанционная прокладка; 9 — крышка насоса; 10 — Сетчатый фильтр; 11 — Корпус верхний

Топливный насос — диафрагменного типа, с механическим приводом и ручным поворотным рычагом. Насос расположен с левой стороны блока цилиндров и закреплен через теплоизоляционную прокладку и прокладки на двух пятках с помощью гаек. Привод насоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте качания 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,20-0,30 кгс/см². Насос состоит из нижнего корпуса с приводными рычагами, верхнего корпуса с впускным и нагнетательным клапанами, диафрагменного узла и крышки. Диафрагменный узел имеет две верхние рабочие и одну нижнюю (предохранительную) диафрагмы, закрепленные на штоке. Между рабочей и предохранительной прокладками устанавливаются внутренняя и наружная дистанционные прокладки. С целью предотвращения попадания топлива в картер двигателя при повреждении рабочих диафрагм топливного насоса в наружной прокладке выполнено отверстие для слива топлива.

Фильтр воздушный сухой, со сменным фильтрующим элементом, который можно чистить воздушным карбюратором. Корпус фильтра крепится на крышке карбюратора через резиновую прокладку с выносными втулками на четырех шпильках и крепится на самоконтрящихся гайках. Сверху корпус фильтра закрыт резиновой уплотнительной прокладкой. В воздуховоде перед корпусом воздушного фильтра установлен термостат , позволяющий изменять температуру поступающего воздуха. B в зависимости от одного из трех положений заслонки термостата воздух перекрывается через воздухозаборник теплого или холодного воздуха или того и другого одновременно. Положение заслонки устанавливается вручную в соответствии с температурой окружающей среды. Корпус воздушного фильтра соединен шлангом стружечных газов с крышкой системы вентиляции картера. B Картерный шланг подачи газа установлен в плоском датчике.

Карбюратор 2107-1107010.

: 1 — пневмопривод тяги вторичной камеры; 2 — пневмопривод дросселя вторичной камеры; 3 — Болт крепления кожуха привода воздушной заслонки; 4 — пятка крепления корпуса воздушного фильтра; 5 — Муфта с винтом крепления тяги привода воздушной заслонки; 6 — воздушная заслонка; 7 — крышка ускорительного насоса; 8 — диафрагма ствола стартера; 9 — пусковое устройство; 10 — Экономайзер принудительного холостого хода; 11 — микропереключатель; 12 — Телескопическая тяга; 13 — сопло отвода газов Картера; 14 — ось первичной камеры дроссельной заслонки; 15 — Возвратная пружина, блокирующая открытие клапана вторичной камеры; 16 — ось дросселя вторичной камеры 9На автомобиль 0002 га установлен карбюратор модели 2107-1107010.

Карбюратор эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь формируется из воздушного фильтра из воздуха и топлива, подаваемого насосом. Это обеспечивает бесперебойную подачу горючей смеси оптимального состава на всех режимах работы двигателя. Приготовленная смесь всасывается через впускной трубопровод в цилиндры двигателя. Карбюратор состоит из трех частей корпуса: крышки, корпуса карбюратора и корпуса дроссельной заслонки.

Карбюратор устанавливается на четыре пятки впускного трубопровода. В крышке карбюратора выполнены входные отверстия первичной и вторичной камер смешения, штуцер подачи топлива от топливного насоса, топливный и воздушный каналы. Крышка ГА также фиксируется игольчатым клапаном подачи топлива и поплавком, обеспечивающим необходимый уровень топлива в поплавковой камере. B Корпус карбюратора состоит из больших диффузоров и поплавковой камеры. Внутри больших диффузоров установлены съемные малые диффузоры, отлитые заодно с распылителями экостатуса и основными системами дозирования. Б В корпусе карбюратора выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.

Крышка и корпус карбюратора:

1 — корпус дроссельной заслонки; 2 — теплоизоляционная прокладка; 3 — мазутный корпус переходной системы вторичной камеры; 4 — корпус карбюратора; 5 — пробка топливного фильтра карбюратора; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая плечо воздушной заслонки со штоком спусковой диафрагмы; 13 — тяга клапана тяги с приводом курка; 14 — рычаг ограничения открытия дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельной заслонки; 16 — дроссельная заслонка первичной камеры; 17 — дроссельная заслонка вторичной камеры; 18 — резьбовое крепление корпуса дроссельной заслонки; 19- Ускорительный насос с кулачковым приводом

Ускорительный насос подает дополнительную порцию топлива в первичную камеру смешения при резком нажатии на педаль газа. Насос диафрагменного типа выполнен в бондаже корпуса и закрыт крышкой, закрепленной четырьмя винтами. Мембрана насоса перемещается рычагом. Для обеспечения плавности хода и, соответственно, плавного и продолжительного впрыска в телескопическом стакане диафрагмы установлена ​​демпфирующая пружина. Рычаг ускорительного насоса приводится в движение кулачком, закрепленным на оси дросселя первичной камеры.

Снизу к корпусу карбюратора двумя винтами крепится корпус дроссельной заслонки. В нем по осям в первичной и вторичной камерах смешения установлены поворотные дроссельные заслонки. Дроссельная заслонка первичной камеры осуществляется механически через систему регулируемой тяги от педали «газа». Дроссель вторичной камеры пневматический. Корпус привода с диафрагмой и пружиной обратного хода закреплен на корпусе карбюратора двумя винтами. Шток привода шарнирно закреплен рычагом на оси дросселя вторичной камеры. Пневмоакцептор начинает ее открывать при отклонении дроссельной заслонкой первичной камеры на угол более 48° и создании в камерах смешения разрежения, достаточного для открытия заслонки.

Для запуска и работы двигателя при прогреве в карбюраторе имеются пусковое устройство и воздушная заслонка. Воздушная заслонка установлена ​​на оси во входном патрубке первичной камеры крышки карбюратора. Привод закрылка осуществляется с места водителя тросом от рукоятки управления. Корпус триггера крепится двумя винтами к крышке карбюратора. Тяга привода курка пускового устройства соединена с рычагом воздушной заслонки. Полость стартера соединена летательным аппаратом с камерой первичного смешения. При запуске двигателя в полости возникает вакуум. Шток диафрагмы поджимается возвратной пружиной, воздействует на тягу и открывает воздушную заслонку.

Корпус карбюратора:

1 — кронштейн микровыключателя; 2 — малая основная камера диффузора; 3 — трехметровый рычаг; 4 — распылитель ускорительного насоса; 5 — малый диффузор вторичной камеры; 6 — главный воздушный жиклер вторичной камеры; 7 — главный воздушный жиклер первичной камеры; 8 — главный топливный жиклер вторичной камеры; 9 — главный топливный жиклер первичной камеры; 10 — Регулировочный винт подачи топлива ускорительного насоса; 11 — корпус топливного коллектора системы холостого хода; 12 — винт регулировки состава (качества) смеси на холостом ходу; 13 — нагнетательный штуцер к регулятору вакуумного распределителя зажигания; 14 — Винт регулировки количества смеси на холостом ходу с ограничительной втулкой

Регулировка холостого хода осуществляется винтами состава (качества) и количества смеси. Регулировочный винт компонента устанавливается в отверстие дроссельного отверстия корпуса дроссельной заслонки и закрывается заглушкой. Винтовая регулировка количества смеси смонтирована в крышке экономайзера.

Для того чтобы заменить бензобак в автомобилях ВАЗ 2104, 21041 и 21043 моделей необходимо сделать следующее:

— Сбросить давление в системе питания вашего двигателя. После этого отсоедините от минуса провод на аккумуляторной батарее. Прокачайте с помощью специализированного шланга бензин из бензобака вашего автомобиля.

— Снять резиновый фартук с горловины бензобака. Отогните в багажнике автомобиля правый край коврика, а затем извлеките оттуда поршень. Снимите облицовку с бензобака и открутите четыре болта крепления. Откручиваем болт, которым крепится бензобак.

— Открутить трубки: сливную и вкладыш. Они расположены возле двигателя автомобиля. Теперь вы можете свободно вытащить бензобак из машины.

После этого нужно оцифровать бензобак на предмет порчи, а так же разного рода загрязнения. Промойте бензин бензином, чтобы удалить всю грязь. После этого промойте его горячей водой и посмотрите на наличие повреждений. Если таковые были обнаружены — можно их устранить мягким припоем. Однако следите, чтобы в нем не осталось бензина, иначе он может воспламениться.

На автомобиле ВАЗ-21047 топливный бак установлен под полом багажного отделения с левой стороны.
Танк удобнее менять помощником, установив машину на смотровую канаву или на борт.

Шланг для перекачки бензина ТНВД из бака через заливную горловину.

Подрезаем край коврика с левой стороны багажника…

Крестовой отверткой выворачиваем два винта крепления крышки люка.

Под крышкой крышки установлена ​​резиновая уплотнительная прокладка.

Проводящая отвертка ослабила хомут и сняла топливный шланг с топливного штуцера.

Чтобы топливо не вытекало из шланга, вставьте в него болт М8 и затяните хомут.

Снимаем наконечники проводов с выходов датчиков, предварительно запомнив или разместив порядок их подключения.

Теперь можно снять датчик указателя уровня топлива или демонтировать бак.

Головка «на 8» отворачивает саморез защитного кожуха сопла топливного бака на лонжерон.

Ключом «на 10» отвернуть два болта крепления кожуха к дуге заднего колеса.

Снимите кожух.

Сплетите хомут, снимите шланг с наливной трубки. Для слива топлива при снятии бака…

Топливный шланг разобрать и обвязать шнуром

Снимите шланг вентиляции бака с патрубка наливной трубы.

Подставив упор на бак, ключом «на 13» отверните четыре гайки его крепления.

Обновлен бак, вынимаем вентиляционный шланг из проема крыла.

Снять бак…

Вытягивание вентиляционного шланга из отверстия в лонжероне …

Установите бак в порядке, обратном снятию. Перед установкой защитного кожуха залейте топливо в бак. Проверить герметичность соединений, при необходимости подтянуть хомуты.

Для выполнения демонтажа танка потребуется помощник.

1. Установить автомобиль на смотровую яму или летную (см. «Подготовка автомобиля к ремонту»).

2. Сбросить давление в системе питания (см. «Сброс давления давления»).

3. Отсоедините провод от минусового вывода аккумуляторной батареи (см. «Аккумуляторная батарея – Снятие и установка»).

4. Шланг специальный (см. «Инструменты, приспособления и эксплуатационные материалы») Прокачать через топливный бак топливо.

5. Отогнув коврик с левой стороны багажного отделения, крестовой отверткой выворачиваем два винта крепления крышки люка и снимаем ее.

6. Отсоедините колодку жгута проводов от колодки электропилы.

7. Открутив сминающую отвертку крепления обивки багажника с левой стороны, снимите обивку (см. «Задний бампер – Снятие и установка»). Тем же инструментом ослабляем крепление шланга шланга вентиляции бака и снимаем шланг со штуцера топливопровода.

8. Под конец автомобиля на 10 мМ. Отворачиваем винты заднего крепления кожуха сопла топливного бака к лонжерону.

9. Тем же инструментом отверните два болта крепления кожуха к дуге заднего колеса.

10. Снимите кожух.

11. Ослабив хомут крепления бачка бака к заливной горловине, снимаем штуцер.

Внимание!

При выполнении очередной операции из шлангов потечет небольшое количество топлива. Подготовьте емкость для слива топлива. Уплотнительные кольца HE, расположенные в шлангах и трубках.

12. Ключ на 17 мм Откручиваем электрозажимную трубную арматуру, удерживая ключ такого же размера на наконечнике шланга. Наконечники сливной и лайнерной трубок уплотнены резиновыми кольцами.

13. Перетаскиваем в подготовленную емкость остатки топлива.

Аналогичным образом отсоедините еще один топливопровод и слейте из него топливо.

14. Подставляя домкрат под бак, ключ латунный на 13 мм Удлинителем выворачиваем четыре гайки крепления гаек.

15. Обновляем бак, вытаскиваем шланг вентиляции из отверстия в лонжероне.

Установка

1. Установка топливного бака производится в обратном порядке.

2. Поднять бак домкратом, при этом помощник вытягивает (из багажника) вентиляционный шланг из отверстия в лонжероне.

3. Залить в топливный бак, включив зажигание для создания давления в системе питания и проверив герметичность соединений.

— Особенности инжекторных автомобилей — Топливный бак ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Топливный бак ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

Снятие бензобака автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Падение на автомобиле ВАЗ давления в системе питания двигателя.

2. Отсоедините провод от минусового вывода аккумулятора.

3. Специальный шланг откачивал бензин из бензобака.

4. Вылепленной отверткой снимаем резиновый фартук с горловины бензобака и отсоединяем от него шланг предохранительного клапана.

5. Вынуть поршни и отогнуть правый край коврика багажника.

6. Крестовой отверткой отверните четыре винта крепления накладки бензобака и снимите накладку бензобака.

7. Протестным ключом на 10 мм отвернуть болт крепления бензобака.

8. Ключом на 17 мм выворачиваем шлейф и подводящую арматуру, удерживая наконечники шлангов ключом такого же размера.

9. Крестовой отверткой ослабляем затяжку хомута и отсоединяем от заднего штуцера бензобака шланг перепускного клапана.

10. Аналогично отсоединяем шланг от передней топливной части бензобака.

11. Отсоединяем колодку проводов от бензонасоса.

12. Вынимаем бензобак из ниши багажника автомобиля ВАЗ-2104, ВАЗ 2105, ВАЗ 2107.

13. Вынимаем нижнюю резиновую прокладку.

Установка бензобака на автомобили ВАЗ-2104, ВАЗ 2105, ВАЗ 2107

1. Если бензобак снимали с машины не для замены, промываем изнутри бензином или растворителем.

2. Установка бензобака на автомобиль производится в обратной последовательности.

3. Заливаем в бензобак топливо, включаем зажигание автомобиля для создания давления в системе питания и проверки герметичности соединений.

Описание строения. Описание конструкции Топливный бак на ВАЗ 2104

Для того, чтобы заменить бензобак в автомобилях ВАЗ 2104, 21041 и 21043 моделей, необходимо сделать следующее:

— Сбросьте давление в системе питания вашего двигателя. После этого отсоедините минусовой провод на аккумуляторе от аккумулятора. Откачайте бензин из бензобака вашего автомобиля с помощью специализированного шланга.

— Снять резиновый фартук с горловины бензобака. Отогните правый край коврика в багажнике автомобиля, после чего извлеките оттуда поршень. Снимите обшивку с бензобака и открутите четыре болта крепления. Снимите болт, который крепит бензобак.

— Открутить трубки: сливную и подающую. Они расположены возле двигателя автомобиля. Теперь можно свободно вытащить бензобак из машины.

После этого необходимо провести диагностику бензобака на наличие повреждений, а также различного рода загрязнений. Промойте бензобак бензином, чтобы удалить всю грязь. После этого промойте его горячей водой и осмотрите на наличие повреждений. Если они есть, вы можете устранить их с помощью мягкого припоя. Однако следите, чтобы на нем не осталось бензина, иначе он может воспламениться.

Детали системы питания карбюраторного двигателя:

1 — карбюратор; 2 — заборник теплого воздуха; 3 — заборник холодного воздуха; 4 — термостат; 5 — крышка корпуса воздушного фильтра; 6 — фильтрующий элемент; 7 — корпус воздушного фильтра; 8 — датчик указателя уровня и запаса топлива; 9 — топливный бак; 10 — вентиляционный шланг; 11 — заливной патрубок; 12 — топливопровод; 13 — топливный шланг; 14 — топливный фильтр; 15 — топливный насос

Система питания состоит из топливного бака с датчиком указателя уровня и резерва топлива, топливопроводов, топливного насоса, воздушного фильтра и карбюратора.

Топливный бак, сваренный из двух половин, штампованных из листовой освинцованной стали. Снаружи бак окрашен черной эмалью.

На автомобиль ВАЗ-2104 устанавливается топливный бак емкостью 42 литра, который находится под полом багажника С левой стороны. Горловина бака

выведен в нишу на левом заднем крыле. Бак крепится к днищу корпуса четырьмя болтами. Для вентиляции топливный бак имеет шланг, ведущий в нишу заливной горловины. Сверху бака через уплотнительную прокладку установлена ​​ указатель уровня и датчик запаса топлива. С датчика на панели приборов выводятся данные об остатке топлива в баке. Когда топлива остается 4,0-6,5 литров, на панели приборов загорается контрольная лампа. Топливопроводы изготовлены из стальных оцинкованных труб и закреплены снизу к днищу кузова держателями. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными хомутами.

Детали топливного насоса:

1 — нижняя часть тела; 2 — возвратная пружина; 3 — шток; 4 — пластинчатая диафрагма в сборе; 5 — предохранительная диафрагма; 6 — внутренняя распорка; 7 — рабочие диафрагмы; 8 — распорка наружная; 9- крышка насоса; 10 — сетчатый фильтр; 11 — верхний кожух

Топливный насос диафрагменного типа, с механическим приводом и рычагом ручной подкачки. Насос расположен с левой стороны блока цилиндров и закреплен через теплоизоляционную прокладку и прокладки на двух шпильках с гайками. Привод насоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность насоса не менее 60 л/ч при частоте откачки 2000 циклов в минуту. Давление, создаваемое насосом, находится в пределах 0,20-0,30 кгс/см². Насос состоит из нижнего корпуса с приводными рычагами, верхнего корпуса с впускным и нагнетательным клапанами, узла диафрагмы и крышки. Диафрагменный узел имеет две верхние рабочие и одну нижнюю (предохранительную) диафрагмы, закрепленные на штоке. Между рабочими и предохранительной прокладкой устанавливаются внутренние и наружные прокладки. Для предотвращения попадания топлива в картер при повреждении рабочих диафрагм топливного насоса в наружной прокладке выполнено отверстие для слива топлива.

Фильтр воздушный сухой, со сменным фильтрующим элементом, очищающий воздух, поступающий в карбюратор. Корпус фильтра крепится к крышке карбюратора через резиновую прокладку с распорными втулками на четырех шпильках и крепится самоконтрящимися гайками. Сверху корпус фильтра закрыт крышкой с резиновым уплотнителем. В воздуховоде перед корпусом воздушного фильтра установлен термостат , позволяющий изменять температуру поступающего воздуха . В зависимости от одного из трех положений термостатической заслонки воздух всасывается через впускное отверстие для теплого или холодного воздуха или из обоих одновременно. Положение заслонки устанавливается вручную в зависимости от температуры окружающей среды. Корпус воздушного фильтра соединен шлангом подачи картерных газов с крышкой маслоотделителя системы отвода картерных газов. В шланге подачи картерных газов установлен пламегаситель.

Карбюратор 2107-1107010

: 1 — тяга пневмопривода дроссельной заслонки вторичной камеры; 2 — пневмопривод дроссельной заслонки вторичной камеры; 3 — болт крепления крышки тяги воздушной заслонки привода; 4 — шпилька крепления корпуса воздушного фильтра; 5 — муфта с винтом крепления штока привода воздушной заслонки; 6 — воздушная заслонка; 7 — крышка ускорительного насоса; 8 — пусковое устройство штока диафрагмы; 9- пусковое устройство; 10 — принудительный холостой ход экономайзера; 11 — микропереключатель; 12 — телескопическая штанга; 13 — патрубок картерных газов; 14 — ось дроссельной заслонки первичной камеры; 15 — возвратная пружина блокировки открытия заслонки вторичной камеры; 16 — ось дроссельной заслонки вторичной камеры

Карбюратор модели 2107-1107010 устанавливается на автомобиль.

Карбюратор эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь образуется из поступающего через воздушный фильтр воздуха и топлива, подаваемого насосом. Это обеспечивает бесперебойную подачу горючей смеси оптимального состава на всех режимах работы двигателя. Приготовленная смесь всасывается через впускной трубопровод в цилиндры двигателя. Карбюратор состоит из трех частей корпуса: крышки, корпуса карбюратора и корпуса дроссельной заслонки.

Карбюратор крепится на четырех шпильках впускной трубы. В крышке карбюратора расположены входные патрубки первичной и вторичной камер смешения, штуцер подачи топлива от топливного насоса, топливный и воздушный каналы. На крышке также имеется топливный игольчатый клапан и поплавок, которые обеспечивают необходимый уровень топлива в поплавковой камере. Корпус карбюратора имеет большие диффузоры и поплавковую камеру. Съемные малые диффузоры установлены внутри больших диффузоров, отлитых за одно целое с распылителями экономостата и основных дозирующих систем. В корпусе карбюратора выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.

Крышка и корпус карбюратора:

1 — корпус дроссельной заслонки; 2 — теплоизоляционная прокладка; 3 — корпус топливного жиклера переходной системы вторичной камеры; 4 — корпус карбюратора; 5 — пробка топливного фильтра карбюратора; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая рычаг воздушной заслонки со штоком диафрагмы пускового устройства; 13 — упорная связь дроссельной заслонки с приводом пускового устройства; 14 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельной заслонки; 16 — дроссельная заслонка первичной камеры; 17 — дроссельная заслонка вторичной камеры; 18 — винт крепления корпуса дроссельной заслонки; 19- кулачок привода ускорительного насоса

Ускорительный насос подает дополнительную порцию топлива в первичную камеру смешения при резком нажатии на педаль газа. Насос диафрагменного типа выполнен в приливе корпуса и закрыт крышкой, закрепленной четырьмя винтами. Мембрана насоса перемещается рычагом. Для обеспечения плавного хода и, соответственно, плавного и продолжительного впрыска в телескопическом стакане диафрагмы установлена ​​демпфирующая пружина. Рычаг ускорительного насоса приводится в движение кулачком, установленным на оси дроссельной заслонки первичной камеры.

Снизу корпус дроссельной заслонки крепится к корпусу карбюратора двумя винтами. В нем на осях в первичной и вторичной камерах смешения установлены поворотные дроссельные заслонки. Привод дроссельной заслонки первичной камеры осуществляется механически через систему регулируемых тяг от педали «газа». Привод дроссельной заслонки вторичной камеры пневматический. Корпус привода с диафрагмой и возвратной пружиной крепится к корпусу карбюратора двумя винтами. Приводная тяга шарнирно связана с рычагом на оси дроссельной заслонки вторичной камеры. Пневмопривод начинает открывать ее при отклонении дроссельной заслонки первичной камеры на угол более 48° и создании в камерах смешения разрежения, достаточного для открытия заслонки.

Для запуска и работы двигателя при прогреве карбюратор имеет пусковое устройство и воздушную заслонку. Воздушная заслонка установлена ​​на оси во входном патрубке первичной камеры крышки карбюратора. Заслонка приводится в действие с места водителя тросом от рукоятки управления. Корпус пускового устройства крепится двумя винтами к крышке карбюратора. Шток диафрагмы привода стартера соединен штоком с рычагом воздушной заслонки. Полость пускового устройства соединена воздушным каналом с камерой первичного смешения. При запуске двигателя в полости создается вакуум. Шток диафрагмы сжимает возвратную пружину, воздействует на тягу и приоткрывает воздушную заслонку.

Корпус карбюратора:

1 — кронштейн микровыключателя; 2 — малый диффузор первичной камеры; 3 — трехплечий рычаг; 4 — распылитель ускорительного насоса; 5 — малый диффузор вторичной камеры; 6 — главный воздушный жиклер вторичной камеры; 7 — главный воздушный жиклер первичной камеры; 8 — главный топливный жиклер вторичной камеры; 9 — главный топливный жиклер первичной камеры; 10 — регулировочный винт подачи топлива ускорительным насосом; 11 — корпус топливного жиклера системы холостого хода; 12 — винт регулировки состава (качества) смеси на холостом ходу; 13 — штуцер подачи вакуума к вакуумному регулятору распределителя зажигания; 14 — регулировочный винт количества смеси на холостом ходу с ограничительной втулкой

Регулировка холостого хода осуществляется винтами состава (качества) и количества смеси. Винт регулировки состава установлен в проушине корпуса дроссельной заслонки и закрыт заглушкой. Винт регулировки смеси установлен в крышке экономайзера.

На автомобиле ВАЗ-21047 топливный бак установлен под полом багажного отделения с левой стороны.
Бак удобнее менять с помощником, поставив машину на смотровую канаву или эстакаду.

Шлангом для перекачки топлива откачиваем бензин из бака через заливную горловину.

Отогнув край коврика с левой стороны багажного отделения…

С помощью крестообразной отвертки отверните два винта крепления крышки люка.

Резиновый уплотнитель устанавливается под крышку люка.

Ослабьте хомут крестовой отверткой и снимите топливный шланг с топливозаборной трубы.

Чтобы топливо не вытекало из шланга, вставьте в него болт М8 и затяните хомут.

Снимаем наконечники проводов с выходов датчиков, предварительно запомнив или обозначив порядок их подключения.

Теперь можно снять датчик уровня топлива или разобрать бак.

Головкой «на 8» откручиваем саморез крепления защитного кожуха патрубка бензобака к лонжерону.

Ключом «на 10» откручиваем два болта крепления кожуха к задней колесной арке.

Снимаем крышку.

Ослабив хомут, снимите шланг с заливной трубы. Чтобы топливо не выливалось при снятии бака…

Согните топливный шланг и обвяжите его шнуром

Снимите вентиляционный шланг бака с заливной трубы.

Подставив упор под бак, ключом «на 13» откручиваем четыре гайки его крепления.

Опустив бак, снимите вентиляционный шланг с отверстия в крыле.

Берем танк…

Снятие вентиляционного шланга с отверстия в лонжероне…

Установите бак в порядке, обратном снятию. Перед установкой защитной крышки заполните бак топливом. Проверяем герметичность соединений, при необходимости подтягиваем хомуты.

Требуется помощник для выполнения работ по снятию бака.

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к обслуживанию и ремонту»).

2. Сбросить давление в системе питания (см. «Сбросить давление в системе питания»).

3. Отсоедините провод от минусовой клеммы аккумулятора (см. «Снятие и установка аккумуляторной батареи»).

4. С помощью специального шланга (см. «Инструменты, приспособления и эксплуатационные материалы») откачиваем топливо через заливную горловину бака.

5. Развернув коврик с левой стороны багажного отделения, крестовой отверткой откручиваем два винта крепления крышки люка и снимаем ее.

6. Отсоедините блок жгута проводов от блока топливного насоса.

7. Открутив крестовой отверткой саморез крепления обивки багажника с левой стороны, снимите обивку (см. «Задний бампер – снятие и установка»). Тем же инструментом ослабьте хомут на шланге вентиляции бака и снимите шланг со штуцера заливной горловины.

8. Торцевой ключ под автомобиль на 10 мм откручиваем саморез заднего крепления кожуха трубы топливного бака к лонжерону.

9. Тем же инструментом открутите два болта крепления кожуха к задней колесной арке.

10. Снимите крышку.

11. Ослабив хомут, крепящий трубу бака к заливной трубе, снимите трубу.

Внимание!

При выполнении следующей операции из шлангов вытечет небольшое количество топлива. Подготовьте емкость для слива топлива. Не потеряйте уплотнительные кольца, расположенные в соединениях шлангов и трубок.

12. Ключ на 17 мм откручиваем штуцер трубки электробензонасоса, придерживая наконечник шланга ключом такого же размера. Наконечники сливной и подающей трубок уплотнены резиновыми кольцами.

13. Слейте остатки топлива в подготовленную емкость.

Аналогично отсоединяем другой топливопровод и сливаем из него топливо.

14. Подстановка домкрата под бак, торцевым ключом на 13 мм с удлинителем отвернуть четыре гайки крепления топливного бака.

15. Опустив бак, вынуть вентиляционный шланг из отверстия в лонжероне.

Установка

1. Установка топливного бака осуществляется в обратной последовательности.

2. Поднять бак домкратом, при этом помощник вытягивает (со стороны багажного отделения) вентиляционный шланг из отверстия в лонжероне.

3. Заправив бак топливом, включить зажигание для создания давления в системе питания и проверить герметичность соединений.

возможных трудностей. Промывка карбюратора специализированными составами

Ваш браузер должен поддерживать JavaScript для полноценной работы с AutoPoints. Включите его в настройках.

1. 5
   Москва, 2-й проезд Перова поля, дом 9
2. 5
   Москва, Каширское шоссе, 67с5
3. 5
   д. Дыдылдино, д. Дыдылдино, 54
4. 5
   г. Видное, ул. Школьная, 51
5. 5
   Мытищи, Ярославское шоссе, 115
6. 5
   Москва, Сосновый переулок, 4с3
7. 5
   Зеленоград, улица Панфилова, 28Б
8. 5
   Москва, Варшавское шоссе, 45
9. 5
   Люберцы, улица Южная, 25Ас2
10. 5
    Мытищи, 1-й Рупасовский переулок, 6к6
11. 5
    г. Москва, ул. Авиаторов, 13с6
12. 5
    Москва, Докторский проезд, 3
13. 5
    Москва, Староватутинский проезд, 10с2
14. 5
    Москва, улица Нижняя Поля, дом 29с16
15. 5
    Москва, Мичуринский проспект, 31к7
16. 5
    Мытищи, Новомытишинский проспект, вл5
17. 5
    Балашиха, мкр. г. Железнодорожный, ул. Пригородная, 131
18. 5
    г. Балашиха, ул. Пригородная, 131 к Авто
19. 5
    Москва, Причальный проезд, 8с17
20. 5
    г. Балашиха, ул. Советская, 50
21. 5
    Москва, Варшавское шоссе, дом 170Г, а/я 30
22. 5
    Москва, улица Ферганская, дом 13с1
23. 5
    Королев, ул. Пионерская, 1к1
24. 5
    Щербинка, Симферопольское шоссе, 16
25. 5
    Москва, Варшавское шоссе, 56
26. 5
    г. Щербинка, ул. Люблинская, 7А
27. 5
    Москва, Шоссейный проезд, 10к1
28. 5
    г. Балашиха, ул. Пригородная, 131
29. 5
    Москва, улица Дубнинская, дом 83
30. 5
    г. Балашиха, ул. Автозаводская, д. 50А
31. 5
    г. Балашиха, улица Рябиновая, дом 3с3
32. 5
    Московская область, д. Барвиха, Подушкинское шоссе, д. 41
33. 5
    д. Мильково
34. 5
    Москва, улица Горбунова, дом 12к2с2
35. 5
    Москва, улица Садовники, дом 11Ак1
36. 5
    Мытищи, улица Стрелковая, а/я 88
37. 5
    Москва, Остаповский проезд, 6с1
38. 5
    г. Балашиха, Носовихинское шоссе, 26
39. 5
    г. Балашиха, ул. Керамическая, д. 2А
40. 5
    Москва, улица Фестивальная, дом 50с1
41. 5
    Москва, улица Полярная, дом 39
42. 5
    Москва, улица Ташкентская, дом 30с2
43. 5
    Одинцовский район, г. Одинцово, ул. Молодежная, 14к1
44. 5
    г. Москва, ул. Профсоюзная, д. 145
45. 5
    г. Балашиха, пр. Ленина, 73
46. 5
    Москва, Варшавское шоссе, 265/90
47. 5
    Котельники, улица Промзона Силиката, 9/1
48. 5
    Москва, улица Новоостаповская, дом 6Ас12
49. 5
    Москва, улица Коштоянца, дом 22
50. 5
    Москва, улица Озерная, дом 46к2

• ← Предыдущий

Ремонт карбюратора ВАЗ в Москве — цены

ВАЗ 2108 1996, ремонт карбюратора

Саша: Заливаешь свечи, а машина не заводится

• Давайте разберемся
• Ремонт от 1000 руб
• Добрый день.
  Скорее всего коммутатор.
  Нужно смотреть.
  Привезти можно по адресу: Вешних Вод, д. 4, стр. 48.
  Давайте сделаем это.
• Добрый день, уважаемый клиент. Мы рады, что Вы обратились в FIT Service по данному вопросу! Ваша заявка обработана, и мы готовы оказать все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ по авто, мы рекомендуем вам провести диагностику всех узлов и выявить только то, что действительно нужно отремонтировать или заменить, это сэкономит вам деньги и время. Напоминаем, что на все купленные и установленные у нас запасные части мы предоставляем гарантию 1 год. Пожалуйста, сообщите нам свой номер телефона, чтобы мы могли забронировать для вас удобную дату и время. Также есть возможность зарегистрироваться на нашем сайте и получить дополнительную скидку 3%. Мы также всегда рады услышать от вас по телефону. Надеемся на сотрудничество, команда профессионалов FIT Service
• Нет воспламенения смеси, нужна диагностика двигателя, приходите

• ВАЗ 2107 2006, ремонт карбюратора

  Алексей: Нужно почистить карбюратор

  • Добрый день!
    Карбюраторными автомобилями не занимаемся. С уважением, Группа компаний АвтоГЕРМЕС!

• ВАЗ 2104 1998, ремонт карбюратора

  Денис: Бензин течет в коллектор и переливается

  • Добрый день. Стоимость диагностики 620 руб. Стоимость ремонта после диагностики согласовывается.
  • Здравствуйте Денис, подъезжайте к нам, поможем решить вашу проблему.
  • Денис: Пожалуйста, напишите адрес
  • улица Панфилова 28Б, за центурионом, или за иридием
  • Добрый день! Приходите, узнаем…
  • Добрый день!


• ВАЗ 2109 1996, ремонт карбюратора

  Никита: Нужно хорошо отрегулировать карбюратор, чтобы можно было ездить быстро и не потреблять слишком много топлива

  • Добрый день. Мы предлагаем вам сначала сделать диагностику вашего автомобиля. Стоимость диагностики 650 руб.
  • Добрый день. Можно. Вызов.
  • Вы устанавливаете два взаимоисключающих условия.
    Карбюраторный двигатель. Быстрая езда = большой расход. Если вы хотите спортивных результатов от «девятки», то это дорогое и не очень нужное удовольствие.
    А если двигатель просто не хочет нормально работать из-за карбюратора, то причин достаточно. Приезжайте, будем лечить.

• ВАЗ 2115 1999, ремонт карбюратора

  Юсиф: работает на малых оборотах часто глохнет

  • Добрый день, уважаемый клиент. Мы рады, что Вы обратились в FIT Service по данному вопросу! Ваша заявка обработана, и мы готовы оказать все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ по авто, мы рекомендуем вам провести диагностику всех узлов и выявить только то, что действительно нужно отремонтировать или заменить, это сэкономит вам деньги и время. Напоминаем, что на все купленные и установленные у нас запасные части мы предоставляем гарантию 1 год. Пожалуйста, сообщите нам свой номер телефона, чтобы мы могли забронировать для вас удобную дату и время. Также есть возможность зарегистрироваться на нашем сайте и получить дополнительную скидку 3%. Мы также всегда рады услышать от вас по телефону. Надеемся на сотрудничество, команда профессионалов FIT Service.
  • 20 лет машине. … чего ты хочешь?
    причин может быть много.

• Андрей: регулировка топливной смеси карбюратором, подготовка к осмотру.

  • Карбюратор не ремонтируем и не регулируем, советую обращаться к Михаилу, он работает возле магазина запчастей на улице Хабаровской, Газель стоит там на стоянке (на дублере напротив поста ГИБДД), он Вам обязательно помогут и сделают все качественно.
  • Андрей: Спасибо.
  • Здравствуйте уважаемый Андрей!
    Спасибо за проявленный интерес к компании «АВТОГЕРМЕС»!

    Входная стоимость диагностики вашего автомобиля ВАЗ 2106 1995 года составит 2500 рублей, в зависимости от сложности работы стоимость может увеличиться.
    Стоимость работ по получению диагностической карты составит 720 руб.
    При себе иметь документы: гражданский паспорт владельца, свидетельство о регистрации.
    Огнетушитель, знак аварийной остановки, лобовое стекло без сколов и трещин, осветительные приборы все должно быть включено.

    Мы постараемся сделать Вам выгодное предложение и будем рады видеть Вас в нашей компании.
    Приглашаем Вас посетить наш дилерский центр «ЛАДА АВТОГЕРМЕС», расположенный по адресу: г. Москва, Шоссе Энтузиастов, 59.
    Для гарантированного посещения нашего дилерского центра в удобный для Вас день и время предлагаем Вам воспользоваться услугой предварительной запись на техническое обслуживание по общему номеру телефона компании АвтоГЕРМЕС.

  • Существуют ли они

ВАЗ 2104 2001, ремонт карбюратора

Салават: Сколько стоит ремонт карбюратора?

• Извините, мы не можем помочь
• Извините, мы не можем помочь
• Добрый день!
  Наша компания не проводит данные работы. С уважением, Группа компаний АвтоГЕРМЕС!

• ВАЗ Ока 2003 г., ремонт карбюратора

  Андрей: Ремонт карбюратора, регулировка зажигания

  • Добрый день уважаемый покупатель. Мы рады, что Вы обратились в FIT Service по данному вопросу! Ваша заявка обработана, и мы готовы оказать все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ по авто, мы рекомендуем вам провести диагностику всех узлов и выявить только то, что действительно нужно отремонтировать или заменить, это сэкономит вам деньги и время. Напоминаем, что на все купленные и установленные у нас запасные части мы предоставляем гарантию 1 год. Пожалуйста, сообщите нам свой номер телефона, чтобы мы могли забронировать для вас удобную дату и время. Также есть возможность зарегистрироваться на нашем сайте и получить дополнительную скидку 3%. Мы всегда рады вашему звонку. Надеемся на сотрудничество, команда профессионалов FIT Service.

• ВАЗ 2106 1995, ремонт карбюратора

  Кирилл: регулировка карбюратора

  • Мы не занимаемся карбюраторами.
  • Добрый день, Кирилл, к сожалению, такие работы мы не выполняем, оборудования нет.
  • Кирилл, привет!

    От 500 до 1500 рублей
    Позвоните, скажите что у вас есть, дам более точную цену

    Меня зовут Максим
    Автосервис на Вавилова 21

  • Добрый день! Для уточнения возможности и стоимости работ — позвоните нашему мастеру-приемщику
    Обратите внимание, что стоимость может отличаться от указанной на сайте. Окончательная стоимость рассчитывается индивидуально и зависит от состояния автомобиля, дополнительных работ и дополнительных комплектующих.
    А также заходите на наш сайт и в группу ВК, чтобы узнать больше.
    https://xn—-7sbbi1a3brl.xn--p1ai/

ВАЗ 2108 1997, ремонт карбюратора

Андрей: Регулировка карбюратора

Автомобили без инжектора по-прежнему актуальны на наших дорогах. Тем более, что их владельцы обычно любят сами устранять поломки, которые и без того довольно часты при длительном сроке эксплуатации. Среди этих поломок встречаются неисправности сложнейшего узла подачи воздуха и бензина. Поэтому перед многими автомобилистами встает вопрос, как сделать ремонт карбюратора своими руками.

Особенно, когда начинаются перебои в работе мотора, пока нет возможности настроить такой сложный узел. На практике это не удается, и по нескольким причинам. Давайте перечислим их.

1. Срок службы узла из-за сложности конструкции канала невелик.
2. Регулярное использование плохого бензина отрицательно сказывается на деталях, каналах, поверхностях сборочного узла.
3. Сказывается и попадание картерных газов в агрегат при износе узлов двигателя.
4. Частицы грязи, попадающие, например, через корпус воздушного фильтра, могут оказывать абразивное действие, что может вызвать дефекты поверхности.

Как сделать ремонт на «классике»

Изначально обсудим инструкцию по ремонту карбюратора от 2107. Для работы пригодятся следующие инструменты:

• отвертки;
гаечные ключи
• ;
плоскогубцы
• ;
линейка
• .

Также узнайте о и.

Ремонт карбюратора ВАЗ 2107 начинается с демонтажа узла с автомобиля. Производится в следующей последовательности.

1. В первую очередь демонтируем корпус воздушного фильтра вместе с фильтрующим элементом, отвернув гайки.
2. Открутив крепления, отсоедините трос дроссельной заслонки и трос воздушной заслонки.
3. Отсоедините выпускной шланг картера.
4. Ослабив хомут, снимите топливный шланг.
5. Отсоедините шланг вакуумного регулятора.
6. Отсоединить воздушный клапан от экономайзера.
7. Демонтируем микропереключатель с клемм.
8. С помощью отвертки отжимаем наконечник от штока привода заслонки, после чего вынимаем возвратную пружину.
9. Демонтируем весь узел.

Теперь, чтобы отремонтировать карбюратор от ВАЗ 2107 своими руками, нам необходимо его разобрать, при этом заменить неисправные детали новыми запчастями (их иногда продают в виде специального ремкомплекта для ремонта ВАЗ 2105 — 2107) , а также, возможно, придется обработать заполняющую плоскость. Расскажем, как все это сделать.

1. Демонтируем трехплечий рычаг, пружину и шток.
2. Демонтируем крышку, а также корпус от дроссельных заслонок. При необходимости замените прокладку.
3. Осторожно демонтируйте поплавок, вытащив ось.
4. Откручиваем игольчатый топливный клапан, а так же топливные жиклеры с поплавковой камеры. Заменяем детали при необходимости.
5. Отключаем топливный жиклер системы холостого хода. Заменяем при необходимости.
6. Открутив болт крепления ускорительного насоса, демонтируйте крышку насоса, мембрану и пружину. Эти детали также можно заменить.
7. Вынимаем диффузоры, которые работали на заслонках.
8. Отвинтить винт количества смеси.
9. Все разобранные металлические детали промываем в ацетоне.
10. Прикладываем линейку ребром к плоскости верхнего корпуса, которая стыкуется с другой плоскостью корпуса крепления заслонки. Проверка на кривизну. Кстати, если до этого не удавалось толком настроить стабильные обороты холостого хода, то причиной тому могла быть как раз эта кривизна, дающая подсос воздуха. При необходимости обрабатываем рубанок наждаком вручную, без электропривода круга, предварительно сняв с рубанка переходные трубки. Мы делаем эту операцию очень аккуратно.
11. Собираем в обратном порядке, впрочем как и монтаж на автомобиль.

Добавим, что ремонт карбюратора от ВАЗ 2106 делается точно так же, так как сборка такая же, под маркой ДААЗ 2107. Вообще говоря ремонт ВАЗ 2105 делается точно так же , ибо опять же марка сборки та же.

Отличия для переднего привода

А теперь рассмотрим, в чем особенности процесса, когда необходимо произвести ремонт ВАЗ 2109карбюратор.

С переднеприводной Лады использовался агрегат под названием Солекс, несколько усовершенствованный по сравнению с ДААЗ 2107. Демонтируется с автомобиля по уже описанному сценарию. Давайте разберемся, в чем отличия от приведенных руководств при разборке и ремонте карбюратора от ВАЗ 2109. Инструменты нужны те же. Точно так же перемещаемся по точкам и смотрим на отличия.

1. Снятие рычага.
2. Крышка и корпус с дроссельных заслонок снимаются так же, как и в предыдущей инструкции.
3. Поплавковая камера здесь устроена аналогично — разбираем.
4. Откручиваем аналогичные топливные форсунки плюс игольчатый клапан.
5. Топливный жиклер системы холостого хода здесь непременно заменяется электромагнитным клапаном, откручиваем клапан ключом. Вместо него позже устанавливаем новый — это желательно.
6. Аналогичным образом разбирается ускорительный насос, его детали, особенно диафрагма, заменяются новыми.
7. Снимите диффузоры.
8. Винт количества смеси здесь другого типа, его тоже будем демонтировать.
9. Не изношенные детали промываем в ацетоне.
10. При необходимости обрабатываем плоскость верхнего корпуса, согласно вышеизложенным рекомендациям.
11. Сборку делаем, двигаясь назад по точкам, это касается и монтажа на автомобиль.

Как видите, инструкция мало чем отличается от приведенной ранее. Здесь необходимо добавить, что при ремонте карбюратора чаще всего приходится заменять жиклеры, так как из-за их малых размеров вкупе с жесткими требованиями к их работе срок службы этих деталей невелик.

Кроме того, важно знать, что на «девятки» действительно устанавливался карбюратор с маркой 2108, поэтому ремонт карбюратора от ВАЗ 2108 осуществляется точно по приведенной инструкции. Кроме того, модификации «восьмерок» и «девяток» имеют одинаковый агрегат, но доработанный, с немного разными зазорами. Поэтому ремонт на 21083 делают так же, но при настройках ориентируются на немного другие размеры зазоров. Их значения необходимо брать из технической документации. Это же касается и ремонта ваз 21099.

Настройки после установки должны быть сделаны.

Кое-что о стоимости и неремонтопригодности

Конечно, отремонтировать такой сложный механизм, как карбюратор, под силу не каждому. Многие автолюбители чаще прибегают к услугам автосервисов. Посмотрим, сколько денег они должны выложить. Вот средние данные по крупным городам РФ.

Город	Цена
Москва	2500 руб.
Санкт-Петербург	2500 руб.
Екатеринбург	1800 руб.
Самара	1700 руб.
Краснодар	1800 руб.

Данные цены указаны ориентировочно на ремонт карбюратора тип 2108. Стоимость немаленькая, однако она примерно в два раза ниже, чем покупка нового блока. Хотя иногда без покупки не обойтись. Ведь бывают случаи, когда ремонт и регулировка карбюратора не помогут.

Например, обработка криволинейных плоскостей, о которой шла речь выше, может оказаться бесполезной из-за общей так называемой «усталости» металла. Нередки случаи, когда для форсунок создаются резьбовые отверстия. Кроме того, сочетание множества мелких дефектов агрегата может склонить владельца к покупке нового.

Работают по одному принципу. Независимо от того, отечественный или зарубежный карбюратор у вас в машине, он будет работать по принципу Вентури и никак иначе. Для того чтобы диагностировать неисправности карбюратора, нужно досконально знать его устройство.

Устройство карбюратора

Основным элементом карбюратора является камера смешения, в которой воздух, поступающий во впускной коллектор от фильтра, образует вакуум в форсунках. В результате топливо в камере превращается в топливную смесь, смешиваясь с воздухом. Чем выше обороты двигателя, тем больше воздуха пройдет через смесительную камеру. При таком простом принципе работы карбюратор не может обеспечить стабильное качество топливной смеси при резких увеличениях оборотов двигателя, поэтому совместно с карбюратором применяют разные системы регулирования подачи бензина в смесительную камеру.

При резком нажатии на газ топливная система перегружена, так как «трубка Вентури» не может так быстро обеспечить карбюратор необходимым количеством топлива. Такая смесь легко воспламеняется, и вместо плавного горения происходит взрыв. Огромное количество тепловой энергии, неспособное преобразоваться в крутящий момент, ищет выход через цилиндры или картер. Из-за этого поршни перегреваются, деформируются и разрушаются. При этом сильно страдают и клапана, но самое главное, происходит постепенное снижение компрессии двигателя.

Чтобы избежать таких негативных последствий, карбюраторы уже давно оснащены ускорительными насосами, которые впрыскивают бензин в камеру, когда это необходимо. Таким образом, устраняется проблема переобеднения топливной смеси.

Для уверенного запуска холодного двигателя в карбюраторе используется специальное пусковое устройство. Принцип его работы заключается в уменьшении поступления воздуха в смесительную камеру. Смесь получается переобогащенной, и проблемы исчезают при запуске «на холодную».

Для стабильной работы двигателя на холостом ходу на карбюратор установлена ​​система холостого хода. Когда дроссельная заслонка почти закрыта, смесеобразование происходит по несколько иной схеме, чем обычно. Воздух с топливом, проходя по внутренним каналам карбюратора, смешиваются внутри коллектора. Установленный экономайзер отключает подачу топлива, если обороты холостого хода превышают 2500.

Система контроля уровня топлива состоит из игольчатого клапана и поплавка. При достижении нужного уровня в камере поплавок поднимается, перекрывая подачу топлива игольчатым клапаном.

Дозирующая система состоит из форсунок, распылителя, каналов и эмульсионной трубки. Если карбюратор двухкамерный, то и дозирующих систем в нем две. При использовании такого карбюратора можно добиться увеличения мощности двигателя и избежать детонации при больших нагрузках.

Основные неисправности карбюратора

• Неисправность — при нажатии на педаль газа разгон происходит только через пару секунд;
• Рывок — тот же сбой, только короче по времени;
• Подергивания — несколько последовательных подергиваний;
• Свинг — несколько провалов за короткий промежуток времени;
• Медленное ускорение — медленное ускорение.

Эти проблемы выявляются в процессе движения. Имеются неисправности, которые можно обнаружить при запуске двигателя:

• Полная невозможность запуска двигателя;
• Холодный двигатель не заводится с первого раза;
• Трудно запустить горячий двигатель;
• На холостых обороты «плавают»;
• Резко возрастает расход топлива.

Очень часто нестабильная работа карбюратора связана с износом двигателя. Картерные газы забивают форсунки и оседают на деталях карбюратора.

Когда двигатель не запускается. Причина кроется либо в отсутствии бензина в камере, либо в резком изменении пропорций состава топливной смеси. Заглянув в смесительные камеры и нажав на привод дроссельной заслонки, можно увидеть, течет ли топливная смесь. Если не приходит, стоит проверить работу бензонасоса. При работающем насосе нужно проверить весь цикл бензина из бака. Часто проблема заключается в пережатом шланге или забитом топливном фильтре.

Если бензин есть, но двигатель не заводится, проблема в составе топливной смеси. Данная неисправность может возникнуть из-за заедания дроссельного вала или неисправности пускового устройства карбюратора. Низкий уровень топлива в поплавковой камере и утечки воздуха из шлангов и трубопроводов карбюратора могут привести к обеднению топливной смеси. Диагностика в данном случае заключается в тщательном осмотре всех соединений карбюратора.

Если плавают обороты холостого хода, это может быть связано с забитым карбюратором, неправильной регулировкой холостого хода и кучей других причин. Возможно, потребуется демонтировать карбюратор и полностью восстановить его и отрегулировать. Ремонт карбюратора в этом случае необходимо начинать с визуального осмотра. Если с этим все в порядке, начинать нужно с самого простого — регулировки поплавковых механизмов, так как большинство проблем с карбюратором связано именно с повышенным или пониженным уровнем топлива в поплавковой камере, для чего и нужен поплавковый механизм. ответственный.

Труднее всего найти причину увеличения расхода топлива при нормальной работе карбюратора. Первое, что нужно сделать, это проверить тормозную систему на предмет подклинивания колес. Установка форсунок большего диаметра также может привести к увеличению расхода топлива. Чаще всего проблемы с расходом топлива связаны с забитыми карбюраторами. Для проверки и устранения засора потребуется демонтировать и полностью разобрать карбюратор.

Все провалы и рывки автомобиля связаны с засорами, неправильной регулировкой поплавков и перебоями в подаче топлива.

Ремонт карбюратора своими руками

Ремонт карбюратора начинается со снятия узла с автомобиля. Чтобы снять карбюратор, демонтируйте корпус воздушного фильтра и отсоедините все патрубки, шланги и провода. Карбюратор следует разбирать с помощью таких инструментов, как:

• Гаечные ключи;
• отвертки;
• Набор отверток для форсунок.

Специальные отвертки для форсунок нужны, чтобы не повредить резьбу и каналы.

Алгоритм работы:

1. Разборка карбюратора начинается со снятия сетчатого фильтра. Для этого отвинтите пробку и достаньте ее;
2. Отсоединен рычажный механизм рычагов на осях дроссельной заслонки и воздушной заслонки;
3. Верхняя крышка карбюратора и прокладка снимаются;
4. Получить поплавки;
5. Игольчатый клапан и демпфирующая пружина вынимаются;
6. Форсунки отвинчены;
7. Эмульсионные трубки вынимаются;
8. Распылители и выпускной клапан отвинчены;
9. Получите остальные клапаны.

По окончании разборки карбюратора все детали необходимо промыть специальной жидкостью или бензином. Если бензин не может удалить отложения смолы, можно использовать разбавитель. Ни в коем случае нельзя очищать форсунки абразивными средствами. Визуально проверить нарушение калибровки жиклера не получится, а это приведет к увеличению расхода топлива и снижению мощности автомобиля. После мойки все детали необходимо продуть сжатым воздухом.

Сборка карбюратора производится в обратном порядке. Потребуется:

1. Проверить все уплотнения карбюратора, при необходимости заменить на новые;
2. Убедитесь, что клапан дополнительной системы герметичен. Проверяемый узел не должен застревать в своей направляющей;
3. Осмотрите зазор между ведущим диском и регулировочными гайками штока;
4. При установке новых жиклеров их следует подбирать строго по техническим параметрам данного карбюратора;
5. Все заглушки каналов карбюратора должны быть снабжены прокладками;
6. Проверить затяжку поплавков карбюратора. В случае протечки можно попробовать их запаять;
7. Нажатием на поплавок необходимо добиться его правильного положения.

Промывка карбюратора с использованием специализированных составов

Раньше для промывки карбюратора автомобилисты использовали только бензин. Особо продвинутые еще замачивали детали в растворителе, что могло испортить карбюратор. Сейчас есть много специальных очистителей карбюраторов. Настоятельно рекомендуется их использовать. Это средство поможет прочистить все труднодоступные каналы карбюратора.

Процесс промывки:

1. Открутив форсунки, вынув форсунки и ускорительный насос, половинки карбюратора с форсунками и форсунками поместите в ванну, наполненную бензином. После заполнения каналов специальным средством оставить детали на 6-7 часов;
2. По истечении необходимого времени выньте детали из ванны и очистите корпус зубной щеткой;
3. Продуйте все детали сжатым воздухом;
4. С помощью очистителя несколько раз промойте каналы, форсунки, трубки и форсунки;
5. Распылители можно чистить тонкой проволокой;
6. Не забудьте просушить каналы и дроссельную заслонку сжатым воздухом.

При сборке карбюратора обязательно осмотрите все прокладки и замените их, если они треснули. При закручивании жиклеров старайтесь их местами не перепутать. Соберите карбюратор и установите его на автомобиль, соединив все трубки, тяги и провода.

Процесс ремонта карбюратора достаточно трудоемкий. Чтобы сталкиваться с ним как можно реже, старайтесь заправляться только качественным топливом.

Если у вас есть вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады ответить на них.

Ремонт карбюратора своими руками или в сервисе может потребоваться после определенного пробега любого автомобиля, либо после его неаккуратной разборки и чистки. В этой статье мы рассмотрим основные неисправности топливной системы и карбюратора, и как от них избавиться, да и вообще, как отремонтировать карбюратор автомобиля своими руками, (или отрегулировать) не обращаясь в автосервис, и что для этого нужно.

Конечно, в одной статье описать ремонт карбюраторов всех моделей нереально, да это и не нужно, так как принцип работы и восстановления большинства карбюраторов многих автомобилей практически одинаков, за исключением некоторых нюансов (для достаточно редких автомобилей).

Поэтому в данной статье будет описан ремонт самого распространенного карбюратора Солекс (или ДААЗ-2108), который устанавливается на заводе на переднеприводные автомобили ВАЗ, но многие умельцы устанавливают их и на другие автомобили (например, на УАЗ , волги и другие автомобили, у которых со штатным карбюратором достаточно большой расход топлива). А на примере ремонта этого карбюратора можно будет освоить навыки диагностики (диагностика, дефектовка деталей) и ремонта практически любого карбюратора, в том числе иномарок.

Но перед снятием карбюратора с двигателя подготовьте место на верстаке или столе, которое должно быть свободным и чистым. Застелите поверхность стола или верстака листом чистой белой бумаги, на которой будут отлично видны мелкие детали. И помните, что в этом деле залогом успеха является чистота. Также необходимо запастись чистой тарой (коробками) для мелких деталей.

Следует отметить, что отвертки, предназначенные для откручивания жиклеров и т. п., должны иметь нормальные (не оторванные) края, для разборки карбюратора лучше использовать новые отвертки, которые следует сохранить специально для ремонта карбюратора. Сам карбюратор следует снять с двигателя и снаружи тщательно промыть от грязи. Только после этого его можно разобрать. А ниже будет описана диагностика и ремонт карбюратора по частям, для новичков проще.

Ремонт карбюратора своими руками — осмотр и диагностика подробно.

В карбюраторах Солекс и ДААЗ 2108 дроссельные заслонки открываются последовательно, общим механическим рычажным приводом, от педали управления приводом карбюратора. Карбюратор имеет:

Основные детали карбюратора.
1 — Воздушный патрубок (диффузор) вторичной камеры смешения, 2 — воздушный жиклер основной дозирующей системы первичной камеры; 3 — воздушная заслонка первичной камеры; 4 — ускорительный насос форсунки; 5 — апертура пускового устройства; 6 — регулировочный винт; 7 — регулировочный винт количества горючей смеси холостого хода; 8 — патрубок подвода вакуума к вакуумному регулятору опережения зажигания; 9- винт регулировки качества смеси (токсичности) на холостом ходу; 10 — дроссельная заслонка первичной камеры; 11 — штуцер всасывания картера; 12 — рычаг привода диафрагмы ускорительного насоса; 13 — кулачок привода ускорительного насоса; 14 — диафрагма; 15 — жиклер экономайзера; 16 — экономайзер; 17 — диафрагменный экономайзер режимов мощности; 18 — электромагнитный клапан ЭПХ; 19 — жиклер холостого хода; 20 — штуцер подвода топлива в поплавковую камеру; 21 — штуцер обратного слива топлива в бак; 22 — крышка карбюратора

Экономайзер диафрагменного режима мощности при значительном открытии дроссельных заслонок впрыскивает дополнительное топливо через диафрагму 17 через жиклер 15 (см. рис. 1. слева) в форсуночный колодец главной дозирующей системы первичной камеры а это способствует обогащению топливной смеси.

поплавковый механизм.

Для начала начнем диагностику и ремонт с самого простого: поплавкового механизма, отвечающего за уровень топлива, что очень важно. Ведь при увеличении или наоборот уменьшении уровня топлива от требуемого заводом карбюратор будет обогащать или обеднять состав рабочей смеси на всех режимах работы двигателя.

Поплавковый механизм Солекса и нового ДААЗа (для восьмерок) по принципу действия совершенно не отличается от предыдущих моделей, но имеет несколько иное конструктивное решение. В связи с тем, что поплавковая камера перекрывает смесительные камеры с двух сторон, вместо одного поплавка из листовой латуни на Озонах новый поплавковый механизм имеет два поплавка из вспененного (пористого) эбонита. Такая конструкция (по аналогии с мотоциклетными карбюраторами) обеспечивает нормальный уровень топлива и подачу его в эмульсионные колодцы основных дозирующих систем даже при значительном наклоне автомобиля.

Кроме того, вместо раздельного седла и конусной иглы (на старых моделях) новый карбюратор имеет неразборный запорный топливный кран.

При проверке и регулировке нужного уровня топлива следует учитывать, что новый поплавковый механизм регулируется иначе, чем на старых ДААЗах и Озонах. Одинаков только замер зазора между поплавком и плоскостью разъема на крышке с прокладкой. Но следует учесть, что в новых карбюраторах под каждым надо проверять два поплавка и зазор.

Если зазоры разные, то следует подогнуть держатели поплавка и добиться одинаковых зазоров между каждым поплавком и плоскостью разъема на крышке, а затем эти зазоры откорректировать до значений, указанных на заводе инструкции. Необходимый зазор 1 ± 0,25 мм достигается загибанием язычка 6 на рис. 3 (подробнее об этом ниже). Кстати, не помешает открутить штуцер и промыть сетку 11, показанную на рисунке 3.

Поплавковая камера карбюратора.
а — поплавковый механизм, б — устройство для слива топлива в бензобак;
1 — клапан игольчатый (запорный), 2 — канал подачи бензина, 3 — корпус клапана отсечки, 4 — пружина шаровая, 5 — шарик демпфера игольчатого клапана, 6 — язычок, 7 — кронштейн, 8 — поплавковая камера, 9 — поплавок, 10 — балансировочное отверстие, 11 — сетчатый фильтр, 12 — сливной штуцер с жиклером.

При регулировке уровня бензина в поплавковой камере есть важный нюанс, не описанный в инструкции. Если на старых карбюраторах, например, «Озон», зазор фиксируется в таком положении, когда язычок поплавка только начинает касаться подпружиненного шарика (в игле запорного конуса), то у новых ДААЗов (у восьмерок), при фиксации необходимого зазора шар должен быть утоплен язычком до конца (кстати, если перевернуть карбюратор, то шар утапливается до конца от веса поплавков).

Это мало кто знает, и при регулировке уровня топлива зазор выставляется неправильно, и от этого уровень значительно отличается от рекомендованного заводом. Рабочая смесь обедняется и многие водители начинают радоваться тому, что двигатель становится экономичнее.

Но смесь обедняется и на тех режимах, где она должна быть, наоборот, обогащенной: пуск двигателя, пуск автомобиля, динамический разгон с включением вторичной камеры.

В результате запуск холодного двигателя значительно ухудшается, появляются провалы при работе двигателя, при этом экономия топлива минимальна.

Требуемый зазор поплавкового механизма.

Поэтому при регулировке уровня топлива следует добиваться особой точности в соответствии с требуемыми рекомендациями завода (отклонение от требуемого зазора, показанного на рисунке 4, допускается только ±0,25 мм). Со временем запорный клапан поплавковой камеры начинает терять герметичность и повышается уровень топлива, что приводит к обогащению рабочей смеси. Естественно от этого нужно избавиться, но об этом ниже. Сначала опишу, как проверить его герметичность.

Для этого можно использовать обычную резиновую грушу, купленную в аптеке. Обрезаем грушевидный ниппель так, чтобы он плотно сел на входной топливный штуцер крышки поплавковой камеры (грушу можно не обрезать, а использовать переходник из резинового шланга подходящего диаметра).

Крышку поплавковой камеры снимают и переворачивают разъемной рубанком, при этом перекрывая пальцем перепускной штуцер (топливный перепускной штуцер — наружный диаметр его меньше, чем у входного штуцера). Теперь осталось раздавить грушу пальцами и смотреть: если она восстанавливает форму (то есть набирает воздух), то это значит, что запорный клапан неисправен.

Часто причиной неисправности (протечки) запорного клапана является попадание грязи между конусом иглы и ее седлом. Поэтому, прежде чем что-то делать, следует тщательно промыть как сам запорный кран, так и топливные каналы в крышке, ну и конечно же промыть топливный фильтр под пробкой, который часто забивается грязью.

Схема снижения токсичности выхлопных газов.
1 — камера первичного смешения, 2 — привод дроссельной заслонки, 3 — винт регулировки качества рабочей смеси, 4 — стопорный винт, 5 — канал жиклера системы холостого хода, 6 — электромагнитный клапан, 7 — замок зажигания, 8 — батарея, 9- электронный выключатель, 10 — катушка зажигания, 11 — датчик-распределитель, 12 — блок управления.

Проверка работоспособности этой системы основана на том, как она должна работать в хорошем состоянии. При включении зажигания до пуска двигателя с замком 7 (см. рис. 2) при закрытой дроссельной заслонке первичной камеры карбюратора стопорный винт 4, соприкасаясь с рычагом привода дроссельной заслонки 2, замыкает цепь между выводом № 5 электронного блока управления 12 и землей (кузовом) автомобиля.

При этом бортовое напряжение должно подаваться (проверка) на электромагнитный клапан 6 экономайзера (ЭПХХ), который одновременно должен открывать подачу топлива через топливный жиклер холостого хода. При запуске двигателя автомобиля и при его работе на холостом ходу на электромагнитном клапане 6 (точнее, на его выводе 18, см. рис. 1) должно быть напряжение, проводимое по проводу от блока управления 12 (рис. 2).

При резком закрытии дроссельных заслонок, то есть при принудительном холостом ходу, рычаг 2 должен упираться в стопорный винт 4 и шунтировать клемму под номером 5 на массу (корпус) машины. При этом напряжение на электромагнитном клапане 6 (или 18 на рис. 1) должно отключиться, а игла при этом перекрывает топливный жиклер холостого хода, тем самым перекрывая подачу бензина.

А при снижении частоты вращения коленчатого вала двигателя до 1650 об/мин напряжение от блока управления должно вновь подать на электромагнитный клапан 6, при этом снова открывается топливный жиклер и возобновляется подача горючей смеси из системы холостого хода и двигатель работает уверенно на холостом ходу.

Проверить работоспособность данной системы достаточно просто, с помощью тестера, переведенного в режим вольтметра и измеряющего постоянное напряжение (в пределах 0 — 12 В) и помощника, который следит за тахометром и при снижении скорости до 1650 помощник оповещает вы этого, а вы в свою очередь, проверяют появление напряжения на электромагнитном стержне, подключив плюсовой щуп тестера к пневмоострову, а минусовой щуп к массе автомата. Если напряжение не появилось, проверьте целостность проводов и чистоту клемм.

Ну а если на клемме появляется напряжение, а сам клапан не работает, то следует установить тестер в режим омметра или зуммера и проверить целостность катушки электромагнита клапана. При этом один щуп тестера подключаем к пневмоострову, а второй к массе. Если тестер показывает обрыв, то электромагнитный клапан следует заменить. Но часто клапан не работает из-за попадания грязи (забит его жиклер).

Ниже будут описаны наиболее распространенные неисправности большинства карбюраторов и системы питания в целом, а также методы их устранения.

Распространенные неисправности карбюратора (и не только) и их устранение.

Бедное смесеобразование.

Признаки работы двигателя на обедненной смеси: хлопки (выстрелы) из карбюратора (в воздушном фильтре), потеря мощности (если плохо тянет). Необходимо иметь в виду, что работа двигателя с ранним зажиганием также происходит с такими же признаками. Поэтому, прежде чем искать неисправность в системе питания, необходимо проверить установку зажигания.

Выстрелы из карбюратора происходят из-за того, что бедная смесь сгорает медленно, и в то же время, когда в цилиндре начинается такт впуска после выпуска выхлопных газов, горение рабочей смеси продолжается в камере сгорания. Поэтому поступающая горючая смесь воспламеняется и горение распространяется через впускной патрубок на карбюратор. Также выстрелы из карбюратора могут быть следствием неплотного закрытия впускного клапана. Для устранения неисправности в каждом конкретном случае необходимо точно установить причину, ее вызвавшую.

Перечисленные неисправности необходимо выявить и устранить в следующем порядке.:

проверить подачу топлива указанными выше способами; при нормальной подаче топлива проверьте наличие подсоса воздуха в соединениях. Для этого при работающем двигателе закройте воздушную заслонку и выключите зажигание, затем осмотрите место соединения карбюратора и впускного коллектора.

Появление мокрых пятен топлива свидетельствует о наличии течи в этих местах. Для устранения проблемы необходимо подтянуть гайки и болты крепления. Только без фанатизма, совсем чуть-чуть, так как фланец карбюратора Солекс или ДААЗ 2108 заметно тоньше, чем фланец на Озоне, и часто плоскость фланца оказывается поведенной от чрезмерной затяжки креплений. А для устранения этой неисправности потребуется повозиться со шлифовкой плоскости фланца на пластине с абразивной пастой. Иногда плоскость сильно двигается и прежде чем рисовать ее на пластине с пастой, надо будет сначала нарисовать плоскость на абразивном плоском камне.

Если утечки воздуха не обнаружено, проверьте уровень топлива в поплавковой камере и при необходимости отрегулируйте его.

Регулировка уровня на карбюраторах большинства автомобилей производится отгибанием язычка 6 (рис. 3) кронштейна 7 поплавка 9 от игольчатого запорного клапана 1 для увеличения уровня или в обратном направлении для его уменьшения. Только как я уже говорил, (в отличие от Озона), при регулировке уровня топлива на Солексе и ДААЗ 2108 шар клапана у них должен быть полностью утоплен. Одновременно с регулировкой проверяют легкость хода поплавка и игольчатого клапана, а также герметичность его закрытия, подтягивают седло клапана 3. Естественно, поплавки не должны касаться стенок поплавковой камеры.

Формирование богатой рабочей смеси.

Признаками работы двигателя на богатой рабочей смеси являются: потеря мощности, выстрелы в глушитель и черный дым из него, перегрев двигателя, повышенный расход топлива и разжижение моторного масла в картере (в поддоне), а также на свечах зажигания, на поршнях и в камерах сгорания образование черного нагара. Кстати, подтверждение богатой смеси (как и бедной) можно определить по нагару на свечах, а подробно что означает цвет нагара на электродах и изоляторе свечей советую почитать здесь.

Выход черного дыма из выхлопной системы при богатой смеси обусловлен наличием не полностью сгоревших, обуглившихся частиц бензина. А выстрелы в глушитель идут от того, что какая-то часть бензина (из-за отсутствия воздуха в смеси) не сгорает в камерах сгорания двигателя. А когда он выходит из выхлопной трубы и соединяется с кислородом воздуха, несгоревшая часть бензина моментально воспламеняется и происходит хлопок.

Но следует учитывать, что выстрелы из глушителя могут происходить из-за неплотного закрытия какого-то выпускного клапана. Поэтому, прежде чем грешить на карбюратор, что он готовит богатую смесь, проверьте и при необходимости отрегулируйте.

А потеря мощности на богатой смеси связана с тем, что богатая рабочая смесь сгорает слишком медленно. Ну а разжижение моторного масла в поддоне двигателя происходит за счет конденсации паров несгоревшего бензина, который появляется на стенках цилиндров двигателя и затем стекает по стенкам в поддон, либо удаляется маслосъемными кольцами вместе с моторным маслом .

Причинами образования богатой рабочей смеси могут быть:

потеря герметичности запорного клапана поплавковой камеры (как восстановить герметичность я писал выше) или ослабление седла клапана. От износа или залипания клапана экономайзера, ну или от заедания рычага привода диафрагмы экономайзера режимов мощности.

От касания поплавком стенок поплавковой камеры, от развития форсунок или их очистки стальной проволокой, от неполного открытия воздушной заслонки, от повышения уровня топлива в поплавковой камере выше рекомендованного заводом уровня (как было сказано выше, устраняется сгибанием языка).

Заменяем поврежденные форсунки на новые из ремкомплекта, и восстанавливаем нормальное закрытие воздушной заслонки следующим образом. Снимаем воздушный фильтр с карбюратора, ослабляем винт крепления троса в поворотной муфте рычага оси воздушной заслонки, затем вытягиваем ручку привода воздушной заслонки на 1,5 — 2 мм из крайнего переднего положения и теперь закрепляем винт троса.

При этом воздушная заслонка должна быть полностью закрыта (должен полностью перекрывать диффузор). Ну а каким должен быть уровень топлива и как его регулировать я писал выше. Если с уровнем топлива все в порядке, но смесь по-прежнему богатая, то следует проверить герметичность запорного игольчатого клапана (как это сделать с помощью резиновой груши, я писал выше). Также следует проверить герметичность закрытия клапана экономайзера, если это не поможет, то необходимо заменить жиклеры на новые, возможно они изношены или имеют царапины в калибровочном отверстии (проверял линзой).

Утечка бензина.

Это происходит при неплотном закручивании входных пробок поплавковой камеры, а также износе или ослаблении резиновых шлангов, от износа резиновых колец. Любая утечка бензина должна быть немедленно устранена (определяется визуально и лечится заменой уплотнений или шлангов), так как при утечке топлива возникает опасность возгорания моторного отсека. Ну и конечно же при утечках бензина неизбежен его перерасход.

Затрудненный запуск горячего двигателя.

Данная неисправность может быть вызвана неполным открытием воздушной заслонки в диффузоре карбюратора, от повышенного уровня топлива в поплавковой камере (перелив), да и вообще от богатой рабочей смеси. Для запуска двигателя следует выжать педаль газа до конца, а если это не поможет, то проверить и отрегулировать (как описано выше) длину троса воздушной заслонки, чтобы обеспечить ее полное открытие и закрытие путем перемещения ручки в кабина. Ну а как проверить и отрегулировать уровень бензина было описано выше.

Холодный двигатель не запускается.

Это может быть связано с тем, что воздушная заслонка не закрывается полностью, при выдвинутой ручке ручного привода (дросселя) — как проверить и отрегулировать было описано выше. Также холодный двигатель может не запускаться из-за отсутствия подачи бензина в карбюратор (проверяется отсоединением шланга от входного штуцера карбюратора и последующей прокачкой вручную) если нет подачи бензина, то следует проверить топливный насос (как для этого есть подробная статья, ссылка на нее выше по тексту — неисправность бензонасоса).

Если окажется, что топливный насос работает нормально, то следует проверить нормальную проходимость топливного шланга от бака к насосу. Делается это шинным насосом, подсоединенным к шлангу, при подкачке топлива в бак должно быть слышно бульканье. Но после продувки шланга желательно промыть бак и сетку топливоприемника в баке от грязи.

Двигатель работает нестабильно или глохнет на холостом ходу.

В целом данная неисправность может быть вызвана несколькими причинами, которые могут возникнуть даже при исправном карбюраторе и системе питания. Например, при неправильной установке угла опережения зажигания, если свечи зажигания или одна из свечей загрязнены нагаром, мотор троит (как определить неработающую свечу, как ее проверить и правильно почистить читаем).

Также такая неисправность может быть из-за нарушения или неправильной регулировки зазоров клапанов (об их регулировке см. ссылку выше), из-за понижения (советую прочитать как восстановить компрессию двигателя без его разборки), из-за к подсосу воздуха через прокладки между головкой блока и впускным коллектором, либо через прокладку между головкой и блоком. Как заменить прокладку коллектора читайте в , а замена прокладки ГБЦ описана

И прежде чем лезть в карбюратор и проверять систему питания, следует проверить и при необходимости устранить вышеописанные неисправности. После этого следует проверить отсутствие залипания привода дроссельной заслонки (и самих заслонок), и если все в порядке, то следует отрегулировать карбюратор, а точнее его систему холостого хода.

Настройка системы холостого хода.

Для его регулировки у большинства карбюраторов имеется два винта, которые обычно закрываются пластиковыми ограничительными заглушками (уплотнителями), показанными на рисунке 5. Эти винты позволяют добиться нормальных оборотов холостого хода при нормальном соотношении воздуха и топлива.

Обычно данная регулировка проводится на СТО, так как для точной регулировки требуется прибор для измерения СО (газоанализатор). При этом регулировку сначала производят в пределах ограничительных втулок, а если это не удается, то выкручиванием регулировочных винтов ломают упоры втулок, затем их вынимают, а ввинчиванием регулировочных винтов обратно производят описанную регулировку. ниже сделано. Если у кого-то есть газоанализатор, то можно сделать регулировку самостоятельно.

Винты регулировки холостого хода.
а — расположение винтов, б — устройство и работа винтов;
1 — винт регулировки количества горючей смеси, 2 — винт регулировки качества, 3 и 4 — ограничительные пластиковые втулки (уплотнители).

Запускаем двигатель и прогреваем его до рабочей температуры (естественно при прогреве газируем, если двигатель не держит холостые обороты). Далее устанавливаем пробоотборник газоанализатора на выхлопную трубу и теперь вращением винта 1 количества смеси (см. рис. 5) добиваемся оборотов двигателя примерно 820 — 900 об/мин (требуемые обороты холостого хода уточняйте в руководстве по эксплуатации вашего автомобиля). При этом, поворачивая винт токсичности 2 (винт качества смеси), добиваемся приемлемого (по ГОСТ до 1,5%) содержания СО в отработавших газах.

После поворота винта токсичности 2 и достижения нормы СО следует снова отрегулировать нужные для вашего двигателя обороты холостого хода (обычно они меняются) винтом 1 (количество смеси). В результате необходимо добиться двух винтов и нормальной токсичности и при этом требуемых оборотов холостого хода двигателя. И после регулировки желательно запрессовать новые втулки уплотнения.

Кстати, для регулировки смеси пригодится придуманное еще в советское время простое приспособление — это прозрачная свеча зажигания, которая показана на видео ниже.

Если таких свечей или газоанализатора нет, а ближайшее СТО далеко, то можно попробовать отрегулировать карбюратор как описано ниже.

При прогретом двигателе необходимо винт качества смеси 2 вывернуть до упора во втулку (уплотнение), а винтом количества 1 добиться требуемого значения устойчивых оборотов холостого хода. Далее для проверки регулировки нажимаем на педаль газа и тут же сразу отпускаем. При этом двигатель должен увеличивать обороты коленчатого вала плавно и без перерывов, а после отпускания педали газа двигатель должен стабильно работать с минимально необходимой для вашего двигателя частотой вращения коленчатого вала.

Если двигатель глохнет, то, отвернув винт №1, следует немного увеличить обороты и снова проверить педалью газа. Если такой регулировкой не удается добиться устойчивой работы двигателя на холостом ходу, то причина может быть в засорении каналов или жиклеров карбюратора, либо из-за неисправности экономайзера принудительного холостого хода (выше я описал, как проверить ЭПХХ тестером ).

Но лучше всего начать проверку с проверки чистоты жиклера холостого хода, который следует открутить и продуть, а также продуть каналы холостого хода сжатым воздухом. После продувки (прочистки) жиклера и каналов системы холостого хода повторить регулировку, как описано выше.

И последнее: чтобы не иметь проблем с системой питания, не экономьте на топливном и воздушном фильтрах и меняйте их раньше рекомендованного заводом срока, особенно если вы ездите по пыльным проселочным дорогам. Ведь производитель автомобиля (особенно импортного) дает рекомендации по замене расходников исходя из того, что машина будет ездить по нормальным и чистым европейским дорогам, которые периодически моют мыльным раствором (в Европе дороги моют).

А производители импортных автомобилей рассчитывают, что их машины будут работать на нормальном топливе, без примесей воды и грязи. Топливо у нас далеко не идеальное (советую, как проверить качество бензина самостоятельно, без лаборатории), так что не экономьте на фильтрах.

А благодаря сокращению времени на замену расходников (фильтров), ремонт карбюратора своими руками, или его регулировку, надеюсь, он вам еще долго не понадобится, это успех.

Инструкция

Далее проверьте уровень в поплавковой камере. Отсутствие топлива или его недостаточный уровень свидетельствует о загрязнении крышки поплавковой камеры. Промойте и продуйте клапан. Он должен двигаться свободно. Как и сам поплавок. Для регулировки поплавка снимите крышку карбюратора и прокладку и переверните его. Если поплавок сместился в сторону относительно отпечатка стенок камеры (он должен остаться на прокладке), отцентрируйте поплавок, отогнув язычок. Если поплавок поврежден или стал тяжелее, чем должен быть, замените его.

Установите желаемый уровень топлива, согнув язычок, регулирующий уровень топлива. В то же время отогните ограничитель поплавка, чтобы отрегулировать ход иглы клапана. Заклейте отверстия в поплавке бензостойким клеем. Стартер карбюратора может быть автоматическим или полуавтоматическим, который не нуждается в промывке. А может быть простой, который нужно промыть бензином или ацетоном и продуть воздухом.

Снимите крышку поплавковой камеры и очистите каналы и форсунки сжатым воздухом, а затем промойте их бензином или ацетоном. Сняв корпус воздушного фильтра, откручиваем корпус эмульсионного жиклера системы холостого хода. Иногда для этого приходится отсоединять провод, идущий к нему. Если на форсунках образовалось смолистое вещество, очистите их от этого вещества острым деревянным инструментом, смоченным в бензине или ацетоне. Не используйте металлические инструменты — они могут повредить форсунки. Проверьте диафрагму. Если он изношен, замените его.

Проверьте все соединения карбюратора. Негерметичные места, где подсасывается воздух, можно обнаружить с помощью мыльной пены. В месте подсоса воздуха появится окошко в пене. Негерметичные места утечек топлива выявляют по следам течи бензина и следам нагара. Вытрите насухо найденное место течи топлива, чтобы точнее определить место утечки. Подтяните гайки крепления карбюратора — это поможет справиться с большинством течей.
