Не работает прикуриватель на ВАЗ 2107: ремонт своими руками

Главная » Ремонт

Иногда бывает так, что после неудачно вытащенного прикуривателя на ВАЗ 2107 подается за ним вся центральная вставка, затем – пых! – мерцает с треском искра, и все. Прикуриватель не работает.

Некурящему водителю вроде бы и горя мало, бог с ним, ремонт подождет.  Но вся загвоздка в том, что благодаря особенностям схемы подключения прикуривателя на ВАЗ 2107 из строя вместе с ним выходит и не работает автомагнитола (или радио), а так же автомобильные часы вместе с их подсветкой.

При наступлении третьего тысячелетия проблем стало еще больше: в это гнездо подключается зарядка сотового телефона, запитывается видеорегистратор, мини – телевизор и даже маленький холодильник. Все это абсолютно не страшно, но вот некоторые ленивые автолюбители перестали возить с собой ручной или ножной насос, и пользуются исключительно электрическим, от того же источника. Вот тут и начинаются проблемы на шоссе, в случае прокола. Нужно голосовать «на попросить насос».

На ум приходит замена прикуривателя в любимой  ВАЗ 2107, или, в крайнем случае,  ремонт. Но давайте вначале разберемся и посмотрим, какова схема подключения прикуривателя.

Содержание

1. Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107
2. Причины возникновения неисправности
3. Снимаем прикуриватель

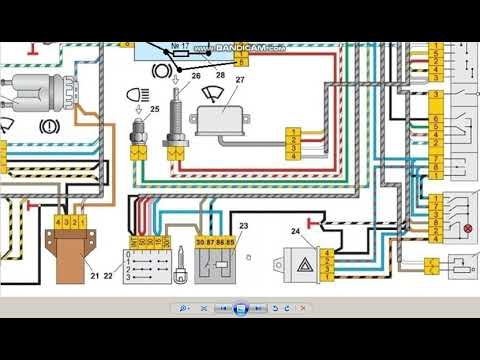

Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107

Существуют небольшие различия в зависимости от того, какая модель центральной консоли установлена в автомобиле.

Если произведена замена и у вас стоит «пятерочная консоль», схема подключения следующая:

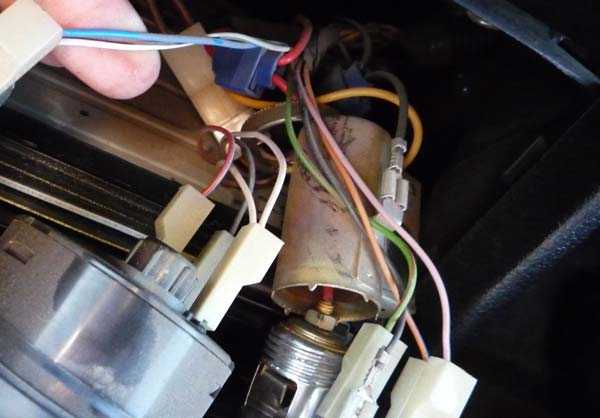

• Цвет питания сине – красный, парный, цвет же минусовой «массы» — парный, черный с белым. Масса закреплена возле релюшки зажигания. Одна ветвь запитывает свет в «бардачке».

Родная консоль (центральная) ВАЗ 2107, принцип подключения таков:

• «масса» — имеет черный цвет, провода, идущие на освещение – белого цвета, их два. Схема предусматривает, что один провод выполняет подсветку панели.

Провод силового питания – синий с  красным, парный, одна часть подходит и запитывает бортовые часы.

Также важно знать, что кроме проводов, схема содержит:

• Сам прикуриватель;
• Предохранитель, рассчитанный на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Причины возникновения неисправности

• Часто бывает, что гнездо прикуривателя ВАЗ 2107является розеткой, что было описано выше. Схема расчета простая: при умножении максимальной силы тока, на которую рассчитан предохранитель (10 А) на вольтаж бортовой цепи (напряжение 12 В) получаем 120 Вт. Если это не только розетка, а разветвитель, об этом нужно помнить. Предохранитель будет гореть, как спичка (в лучшем случае), и ремонт станет привычным делом. Работает хорошо нагрузка не более 100 Вт.

• Иногда окисляются контакты самого прикуривателя, или его разъема. Тогда они зачищаются, предварительно сбросив «массу», во избежание короткого замыкания. Замена вовсе необязательна, ремонт своими руками может выполнить каждый.

• Следующий вариант поломки в том, что многие дополнительные устройства неплотно входят в гнездо прикуривателя, контакт со стенками плохой, начинается «болтанка», и случается замыкание. После этого возникает оплавление контактов, и прикуриватель не работает. Если контакты оплавлены, то можно провести ремонт, зачистив и перепаяв их, или требуется замена. В этом случае большие пиковые нагрузки приходятся и на предохранитель.

• Наконец, иногда просто может перегореть спираль на самом прикуривателе. В таком случае, нужна просто замена головки его на новую. Если не получается найти запчасть, то можно провести простой ремонт – почистить спиральку прикуривателя от копоти и нагара.

По правилам, на прикуривателе ВАЗ 2107 спираль должна нагреваться докрасна и выщелкиваться в течение 20 секунд. В том случае, если время отличается в ту или иную сторону, то временная схема может быть отрегулирована с помощью разгиба или подгиба контактов прикуривателя. Если регулировка не помогла, то поможет решить проблему замена детали.

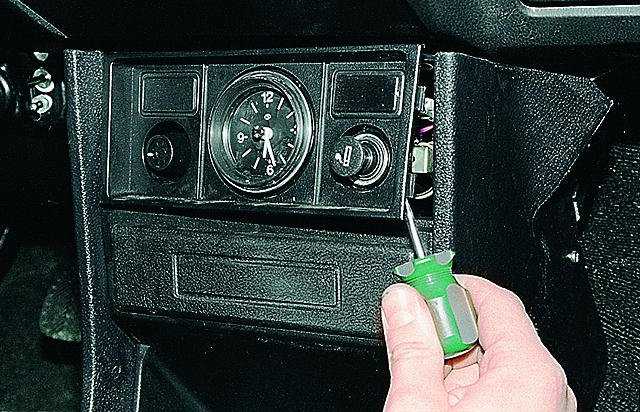

Снимаем прикуриватель

• Вначале снова, как всегда, без исключения, обесточиваем «массу», скидывая с аккумулятора минусовую клемму;
• Берем пассатижи и подтягиваем слегка металлический ободок на прикуривателе, стараясь его не повредить.

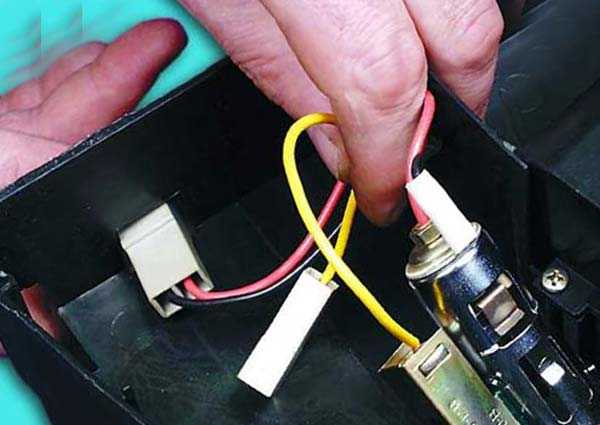

• После этого аккуратно вытягиваем прикуриватель, чтобы не оторвать провода. Если на этом этапе замечены оторванные провода, нужно их аккуратно припаять.

67 588 views Салон

Похожие материалы

Прикуриватель ВАЗ 2107 (2105, 2104) схема подключения

На центральной консоли передней панели автомобиля ВАЗ 2107 (2105, 2104) установлен прикуриватель.

Вот схема его подключения с описанием элементов и порядка работы (что происходит при включении и выключении).

Прикуриватель автомобиля ВАЗ 2107 (2105, 2104) схема подключения

Схема подключения прикуривателя на автомобиле ВАЗ 2107 (2105, 2104)

Описание схемы подключения прикуривателя

— Корпус прикуривателя — это его «масса» (к нему присоединен черный «минусовой» провод).

— Металлический стержень на дне корпуса прикуривателя — его положительный контакт.

— В бортовой сети автомобиля ВАЗ 2107 (2105, 2104) напряжение на прикуриватель подается напрямую с плюсовой клеммы аккумулятора через вывод «30» генератора и монтажный блок. Вне зависимости от поворота ключа в замке зажигания.

— Электрическая цепь защищена предохранителем F6 10А (№6 10А) в монтажном блоке.

— Внутри прикуривателя установлен нагревательный элемент спираль из нихромовой нити, обладающей определенным сопротивлением.

— Включается прикуриватель нажатием на его кнопку. В результате он утапливается во внутрь корпуса. При этом через спираль замыкается плюс с минусом его электрической цепи. Через нее начинает протекать электрический ток, вызывая нагрев. Через 15-20 секунд температура спирали достигает нужного значения, удерживающие прикуриватель биметаллические лапки от нагрева разжимаются и возвратная пружина выталкивает его из гнезда. Электрическая цепь разрывается. Все, можно смело прикуривать.

— На одном предохранителе с прикуривателем «висят» часы и магнитола.

Примечания и дополнения

— Положительный контакт прикуривателя постоянно находится под напряжением, вне зависимости от того включено зажигание или нет. Это следует учитывать при проведение ремонтных работ с электрооборудованием автомобиля.

— Довольно часто плюсовой провод прикуривателя используется водителем для подключения дополнительных нужных ему приборов или просто для подачи напряжения в электрическую цепь разных потребителей бортовой сети где свой плюс куда-то пропал. При таких переделках следует учитывать. что предохранитель прикуривателя всего 10 А и может не выдержать большой нагрузки.

Еще статьи по электрооборудованию автомобиля ВАЗ 2107 (2105, 2104)

— Противотуманные фары (ПТФ) ВАЗ 2107 схема подключения

— Электродвигатель печки ВАЗ 2107 схема подключения

— Схема подключения ламп противотуманного света в задних фонарях ВАЗ 2107

— Схема подключения ближнего и дальнего света фар ВАЗ 2107

— Выключатель наружного освещения ВАЗ 2107

— Провода замка зажигания ВАЗ 2107

Подписывайтесь на нас!

Автор MechanikОпубликовано 26.03.202131.08.2022Рубрики Схемы, Электрооборудование ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107Метки подключения, прикуриватель, прикуриватель ВАЗ 2107, схема 6 699 views

Как починить прикуриватель в машине

Хотя они и называются «зажигалками», курение в машине не является наиболее распространенным применением зажигалок. Большинство людей используют автомобильные прикуриватели в качестве дополнительных розеток для зарядки таких устройств, как сотовые телефоны, ноутбуки и навигационные системы .

Так что, если предохранитель вашего прикуривателя перестанет работать, вы все равно захотите отремонтировать его или заменить предохранитель.

Вот несколько способов с помощью приложения для сравнения автострахования Jerry починить прикуриватель в машине.

Позвольте Джерри найти вашу цену всего за 45 секунд

Без спама · Без длинных форм · Без комиссий

Найдите страховые сбережения (100% бесплатно)

Удалите посторонние предметы, чтобы починить прикуриватель

Прикуриватель в автомобиле представляет собой 12-вольтовую розетку, которая способна проводить электричество к устройствам. Когда 12-вольтовый аксессуар постоянного тока подключен к розетке, он создает путь для прохождения электричества.

Однако этот путь может быть нарушен, если что-то постороннее, например, крошки еды, галька или грязь, попадет в штекер. Это особенно часто случается с вертикально расположенными зажигалками, потому что их легко упасть и застрять в пробке .

Таким образом, первым шагом при устранении неисправности сломанного прикуривателя является проверка того, что в гнезде нет посторонних предметов, мешающих электрическому соединению. Как только они будут удалены, попробуйте подключить что-нибудь к розетке, чтобы проверить, работает ли она.

Проверьте наличие перегоревших предохранителей

Автомобильные предохранители перегорают, когда в цепь подается больший ток, чем может выдержать предохранитель (и проводка). Предохранители могут перегореть по многим причинам, начиная от несовместимого устройства, подключенного к розетке, и заканчивая неисправной проводкой.

Независимо от причины, вы должны убедиться, что предохранитель не перегорел.

Обратитесь к руководству пользователя, чтобы найти предохранитель, отвечающий за прикуриватель.

Используйте инструмент для захвата предохранителей, входящий в комплект поставки (или пальцы), чтобы вытащить предохранитель. Если металл на предохранителе выглядит сломанным или сгоревшим, его необходимо заменить .

Купите у дилера или в магазине автозапчастей новый предохранитель такой же силы тока и замените неисправный предохранитель. После установки попробуйте снова прикуриватель.

ПОДРОБНЕЕ : Как заменить предохранители в автомобиле

Проверить и заменить розетку

Если у вас есть мультиметр под рукой, проверьте розетку прикуривателя, чтобы увидеть, есть ли электричество. Перед выполнением проверки поверните ключ зажигания в автомобиле во включенное положение, так как многие прикуриватели не работают при выключенном ключе.

Убедитесь, что мультиметр настроен на Напряжение постоянного тока . Подсоедините красный провод к красному разъему с надписью «V», а черный провод к черному разъему с надписью «COM». Поднесите конец красного щупа с металлическим щупом к металлическому кругу в нижней части гнезда прикуривателя, затем коснитесь конца черного щупа со стороны гнезда.

Соприкасаясь обоими щупами с соответствующими частями гнезда прикуривателя, считайте напряжение на мультиметре.
